编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),作者:赵凡民,本站经授权转载。

戳破谎言,我们还剩下什么?

《权力的游戏》





建筑是一种很玄的东西。
到底好在了哪儿,怎么就中了标,
咱也不知道,咱也不敢问。



但长期熟练使用各大社交软件的实践经验告诉我们,不同的圈子有不同的黑话,混B站的肯定熟悉“大碗宽面”,电竞圈的张嘴就是“河道”“内塔”,美妆圈聊的都是“熨斗面膜”、“斩男色”——
这就是语文老师们反复强调的:
“注意语境!语境啊!同学!”


老师您就不要生气了,我已经自觉抄写“注意语境”1000遍了。
因为学了建筑后我才发现:
做设计tm不仅是命题作文,还是规定情境的无实物表演!

怪不得别人总看不懂我的方案,因为我也看不懂别人的——离开了任务书的语境,天下方案一般黑。

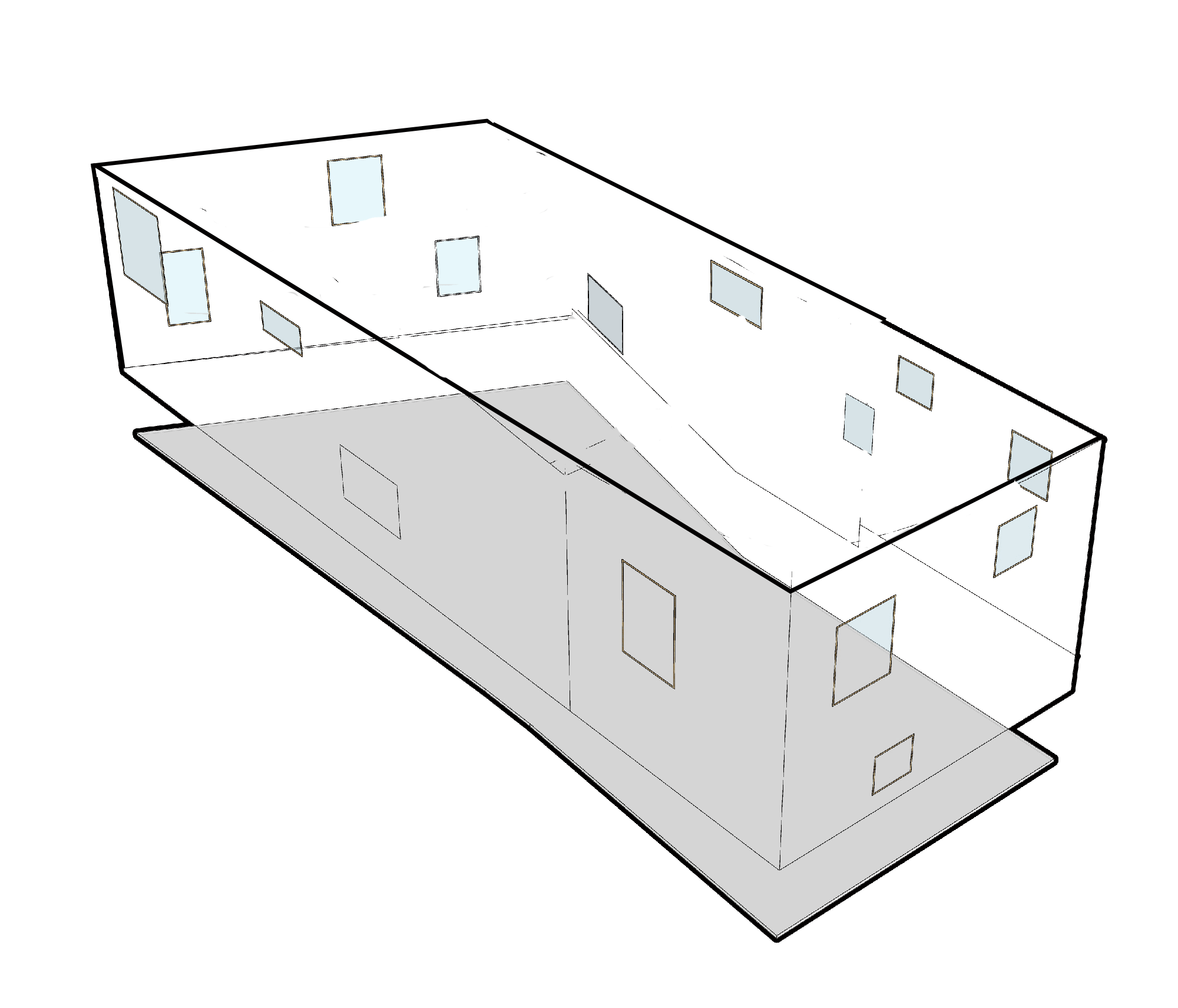

就像下面这个建筑——
刚刚中标的

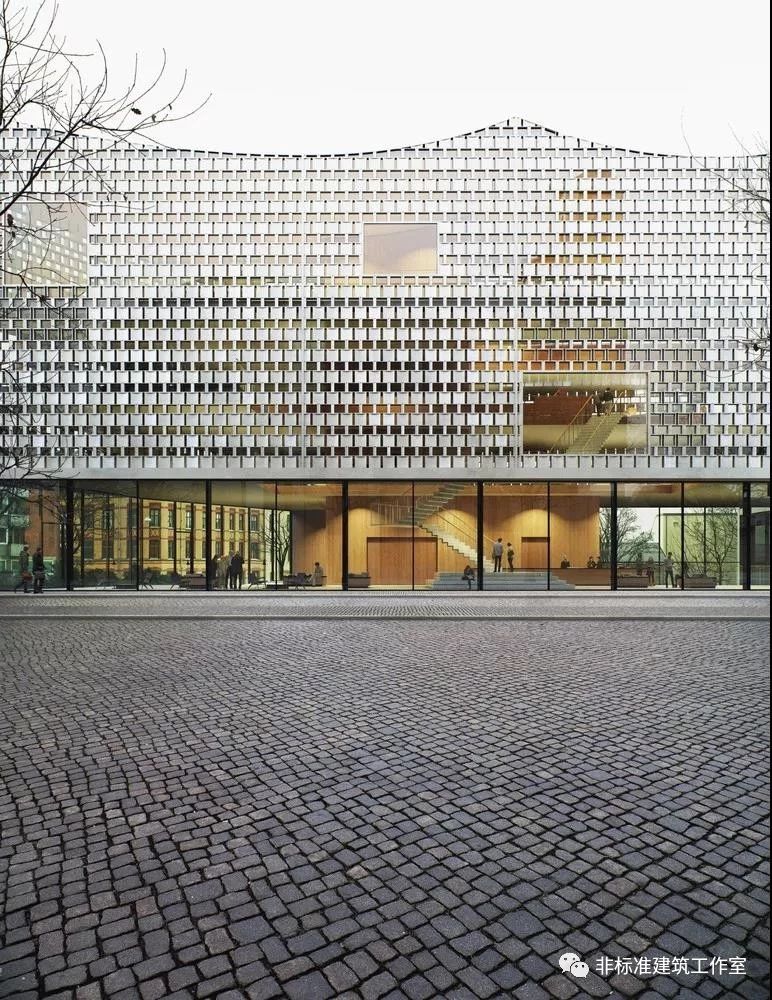

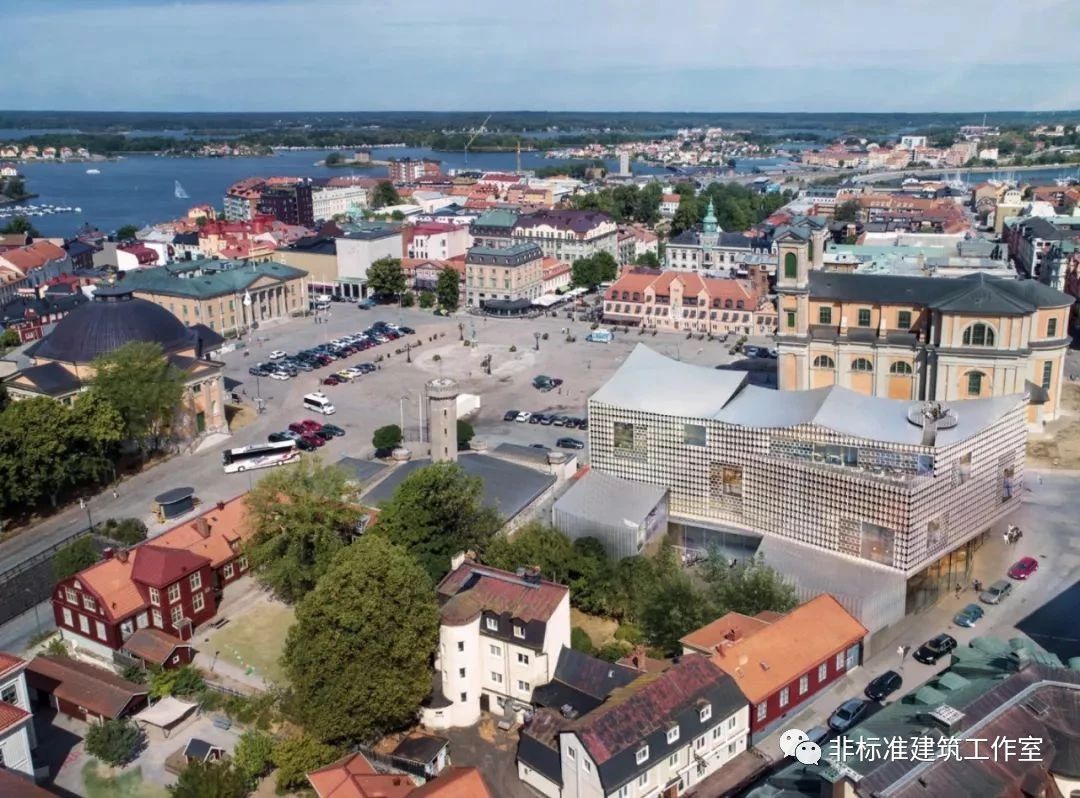

瑞典卡尔斯克鲁纳市新文化中心



都9012了,你要还非得说这个建筑造型新颖、创意NB,那我只能奉劝你——别不舍得花钱,眼神不好也得治啊~

那么这个看起来最多大学三年级课程作业的方案是凭什么中标的呢?



这就要从项目所处的上下文语境说起了。

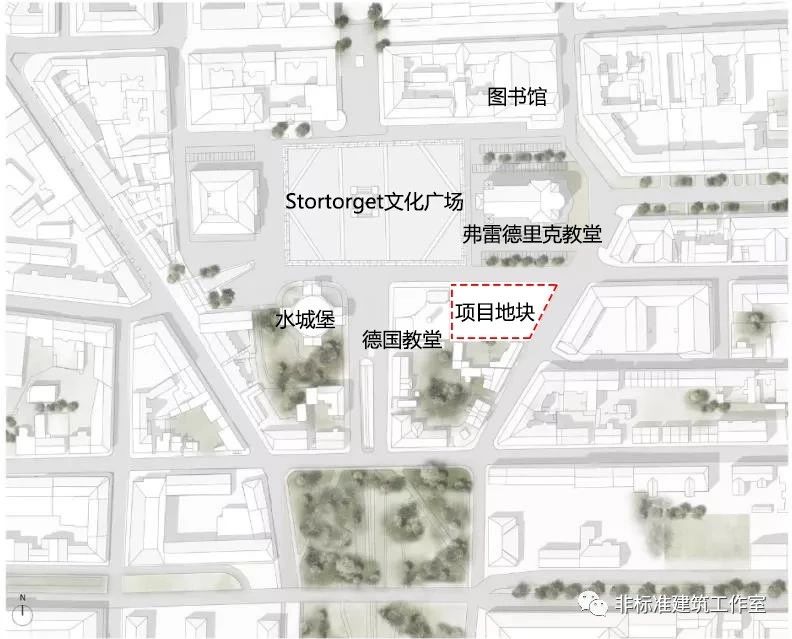

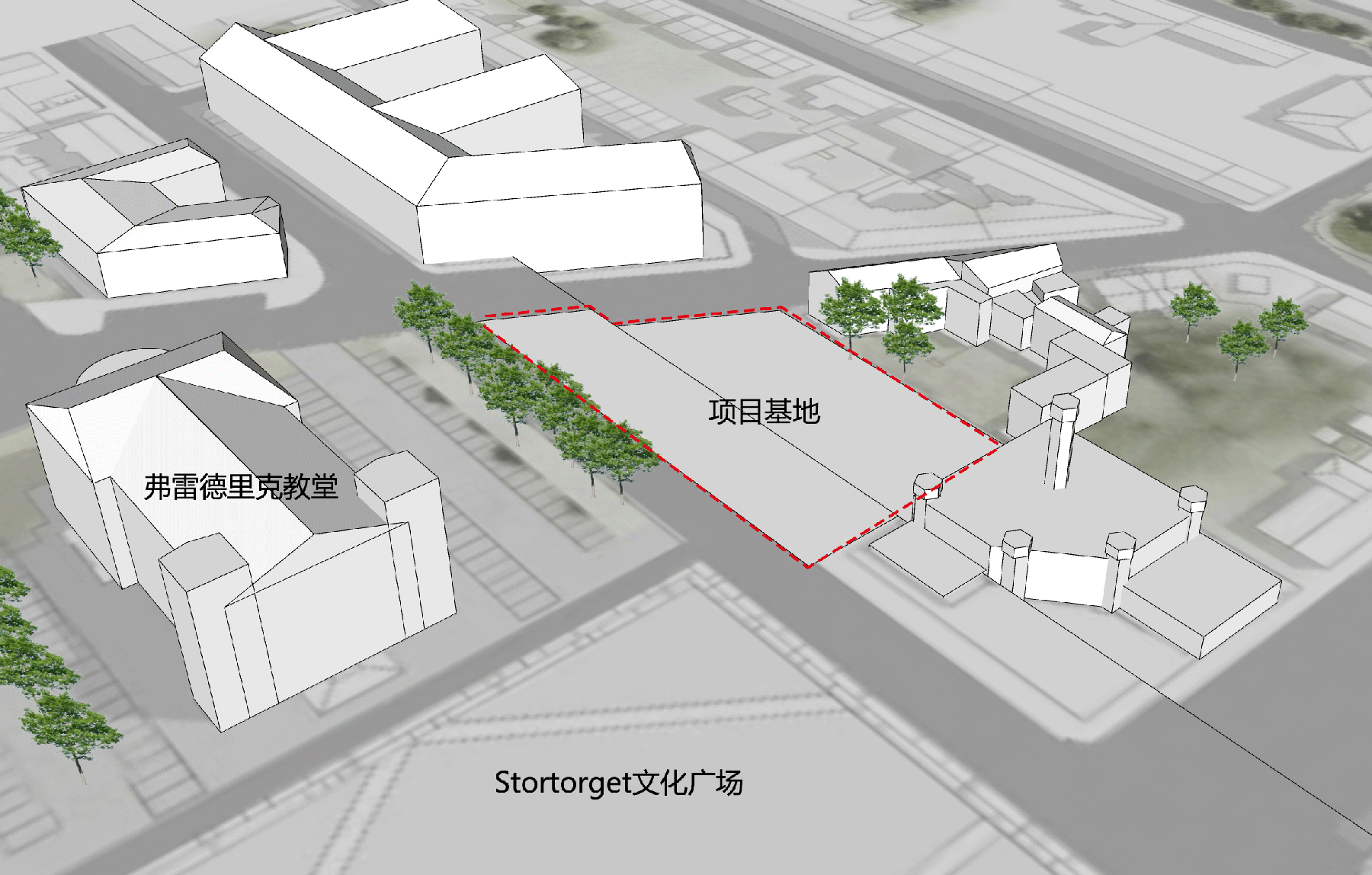

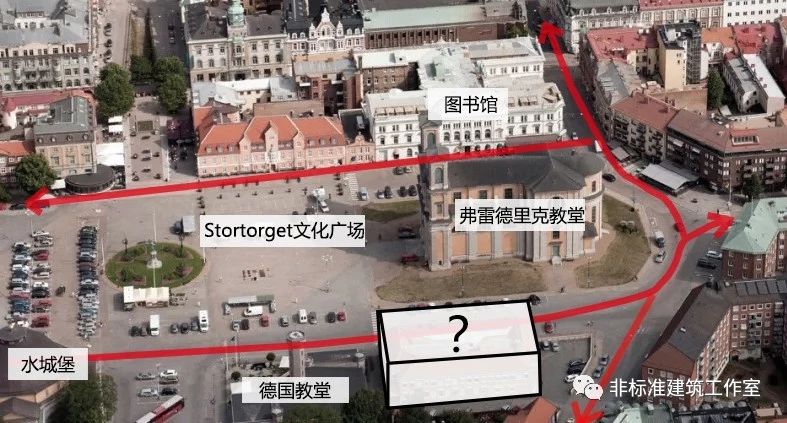

选址位于卡尔斯克鲁纳市中心Stortorget文化广场的一侧,要求在一个有坡度的街角梯形地块上建一个提供现代化聚会场所和多种文化活动的新艺术中心。具体来说包括一个图书馆藏书区、一个能够进行舞蹈表演和放映的舞台,一个高大上的展览厅以及很多还没想用途但也一定要有的多功能空间。



但这些都不是重点,重点是这个新艺术中心周围都是十七、十八世纪留下来的古董:包括水城堡,老图书馆,弗雷德里克教堂和德国教堂院等等,总之都是爷爷的爷爷辈的。




剪短截说,
就是要装一回文艺又清新的孙子。



很多童鞋看到这里,大概已经开始疯狂运转cpu思考怎么才能装出一个高级点儿的孙子。
唉~你们是不是又忘了你的语文数学英语等各科老师临考前的嘱咐啦?!
考场要义:先做会,稳做对,力拼全不会。



先做会的。

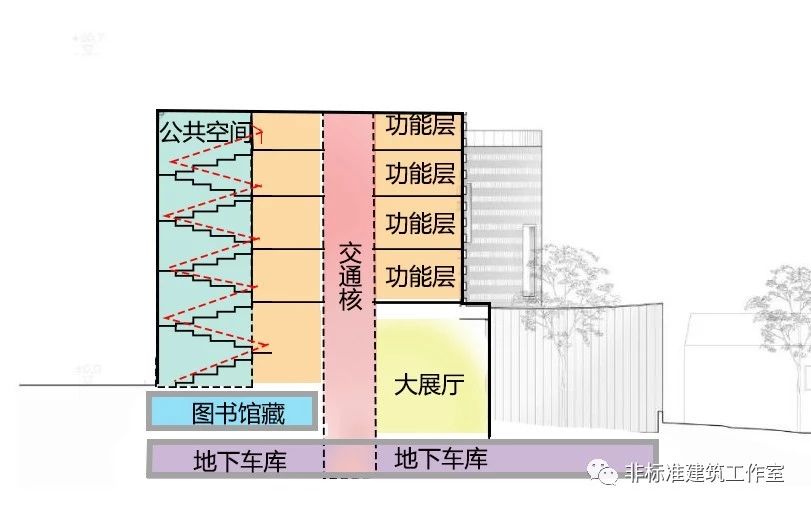

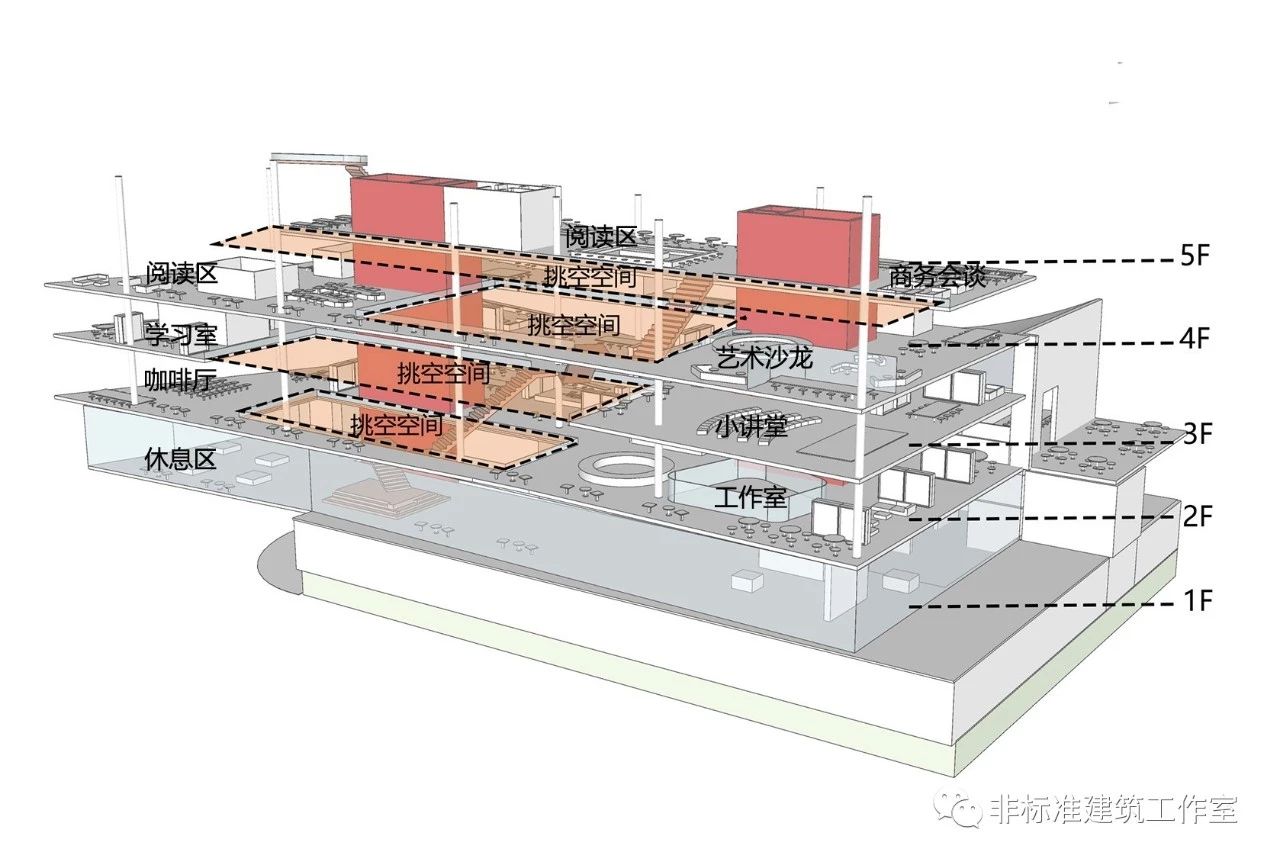

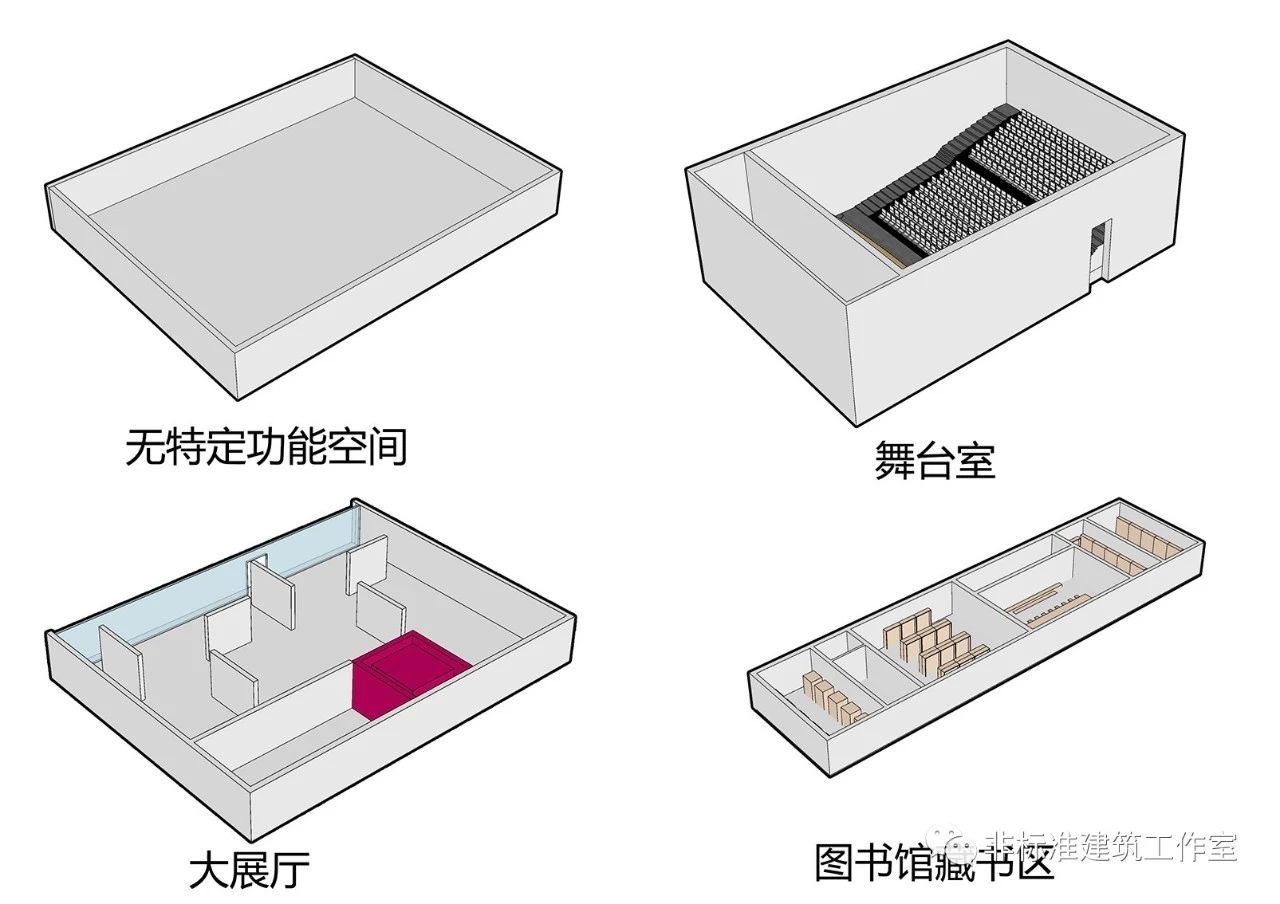

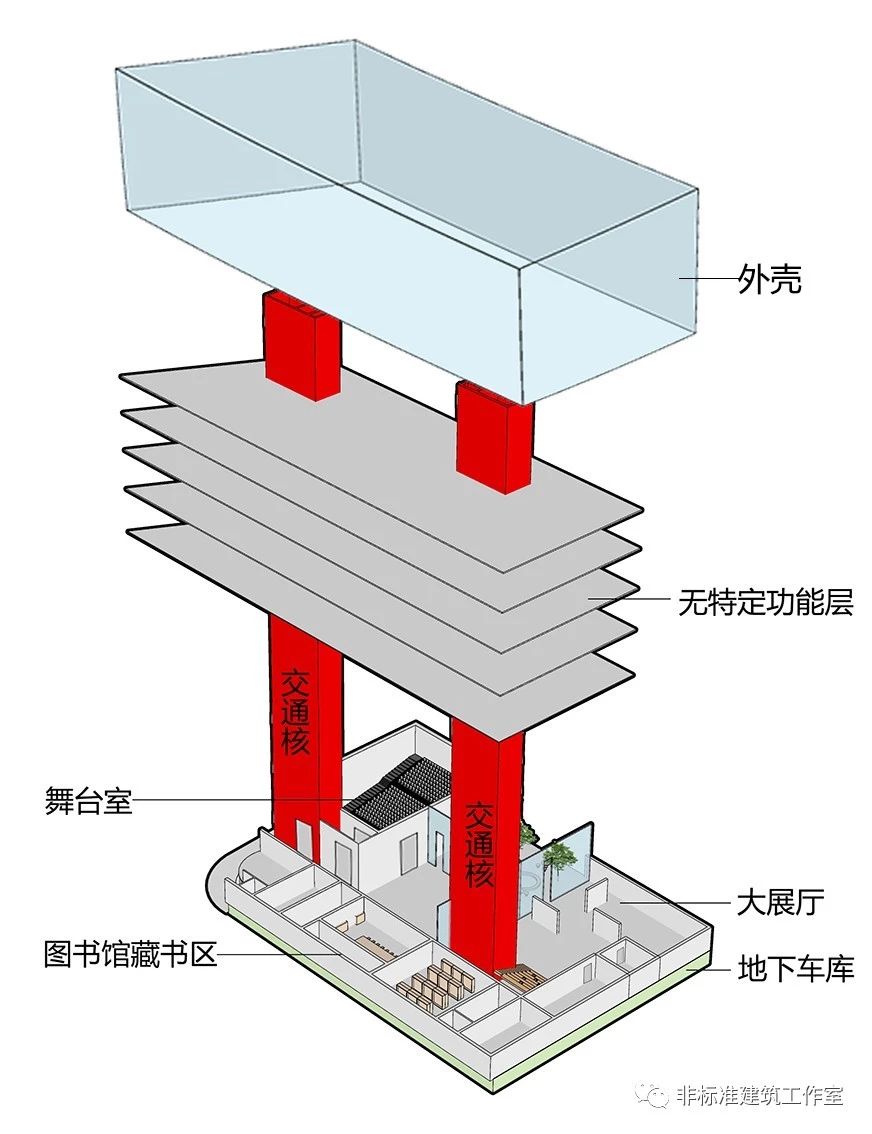

根据任务书的功能要求,这个项目里大致有四种空间尺度:

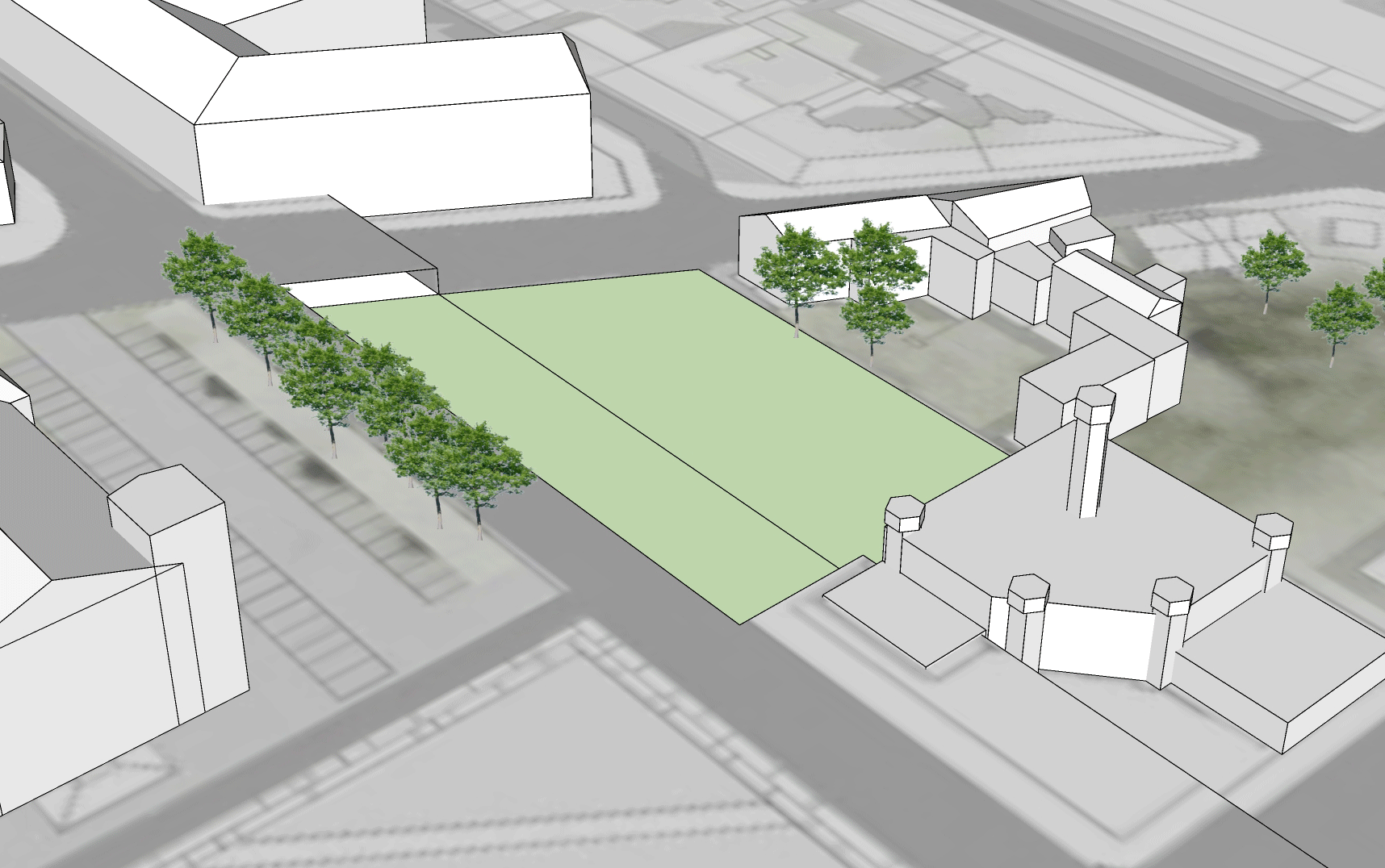

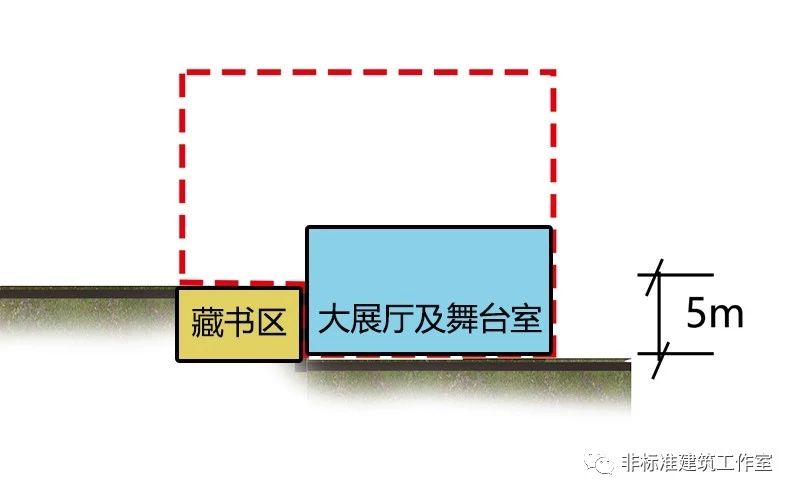

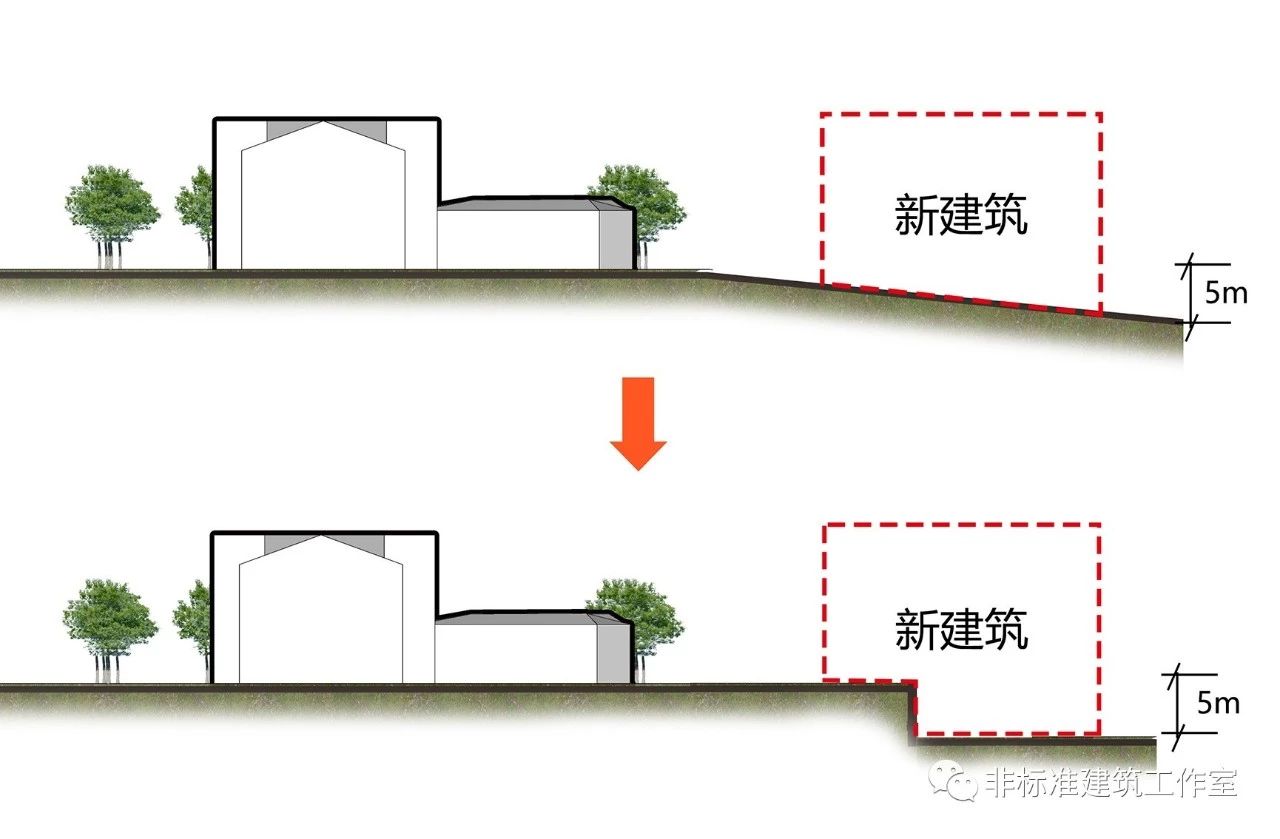

再瞅瞅建筑用地,南北高差有5m,正好可铲平成高差一层的两段。

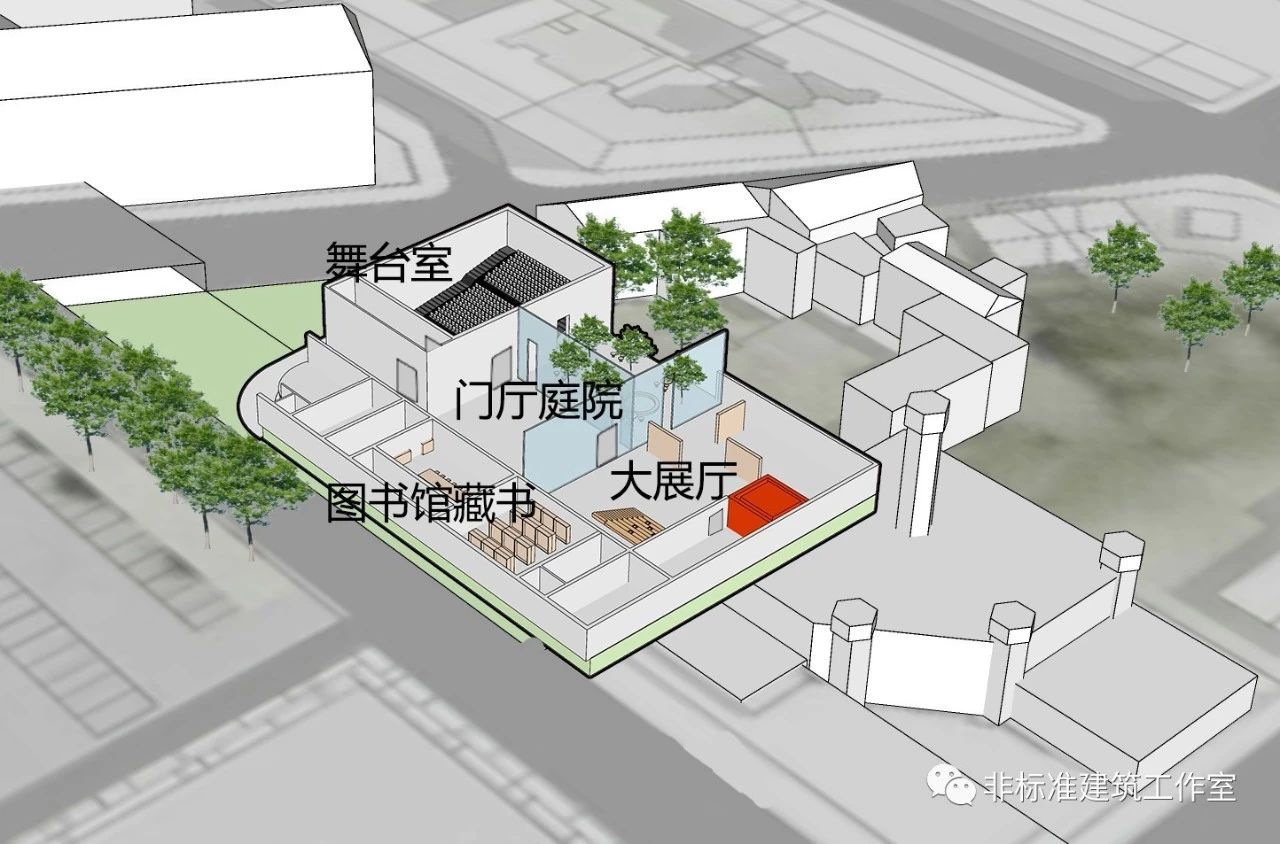

这就可以将空间较高的舞台和展厅功能放在地平较低的南侧,将无需自然采光且空间较低也较私密的图书馆藏书区置于地平高的北侧地下层。



然后,真正的地下一层布置停车库,顺便在场地东侧临街处设置车行入口。



场地西北角引入货运流线供展厅及图书馆使用,大展厅自然靠西布置,舞台靠东。中间剩余的区域就成了休息区和展厅舞台的入口门厅。

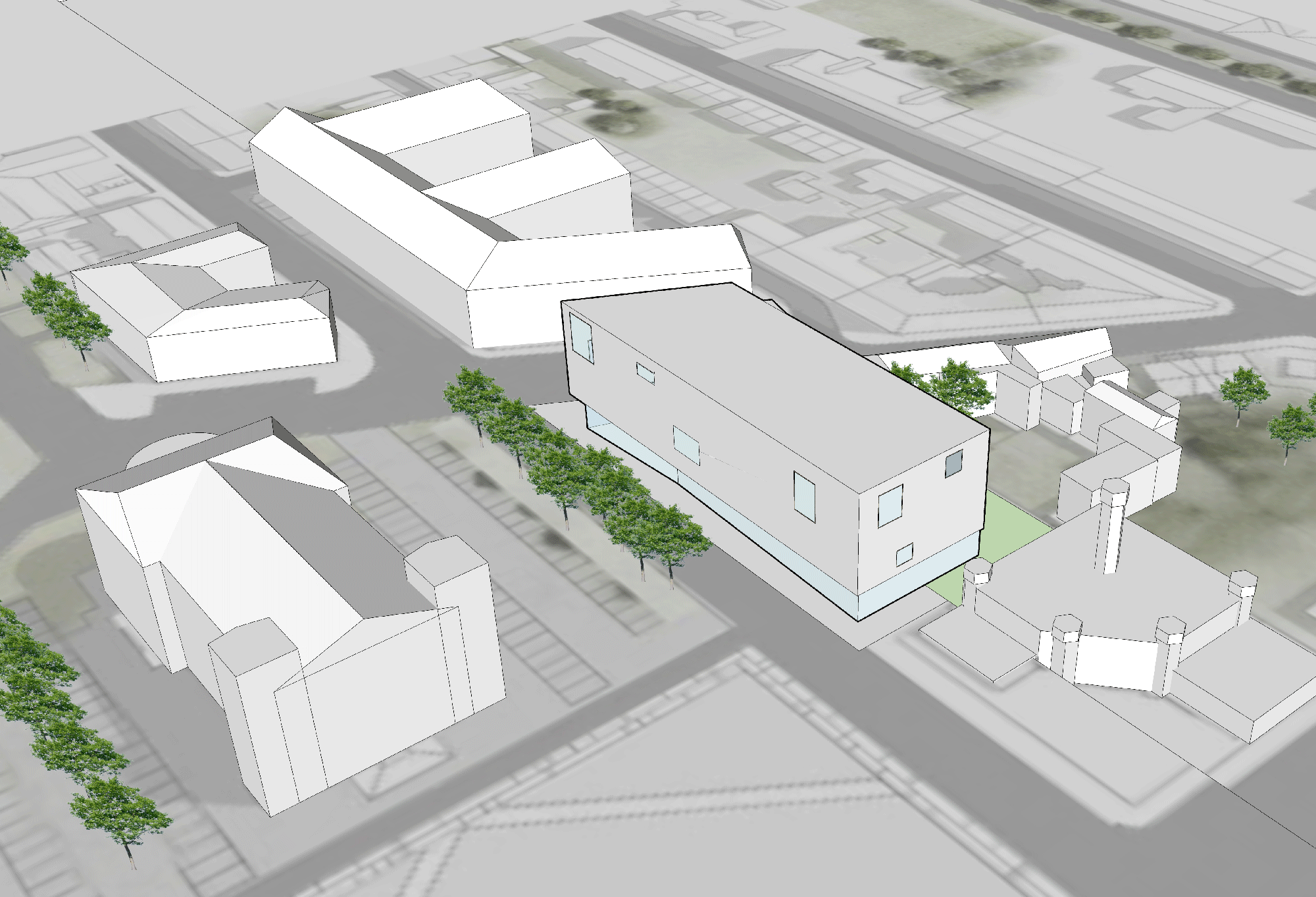

展厅以上的空间都可以作为多功能厅使用。设置东西两个对称的交通核来联系从地下停车场到顶层的整个建筑。



至此,这应该都是你会做也可以稳稳做对的部分。下面就要开始力拼不会的地方了。

那么不会的地方在哪儿呢?

除了会的,都是不会的。

对,就是公共空间。




具体来说,是一个文艺清新但又低调尊重历史的公共空间。
根据上下文语境,基地周围都是17-18世纪的早期巴洛克建筑,你说你怎么尊重她们呢?

无非两条路:放在心里或者看在眼里。
放在心里肯定没戏,都9012了,就算你愿意甲方也不愿意你把自己搞成一个巴洛克。

那就只能放在眼里了。
也就是观景。
但观景也是个技术活儿,不能瞎看。要看得既有品位又有格调,这事儿古人玩的比咱们溜。无论是古代中国还是古代欧洲,都有为观景而专门设置的塔楼——大家一边爬楼梯健身一边定点观景+写诗打卡,堪称古代最贵的旅游方式——因为首先要有钱建个塔。

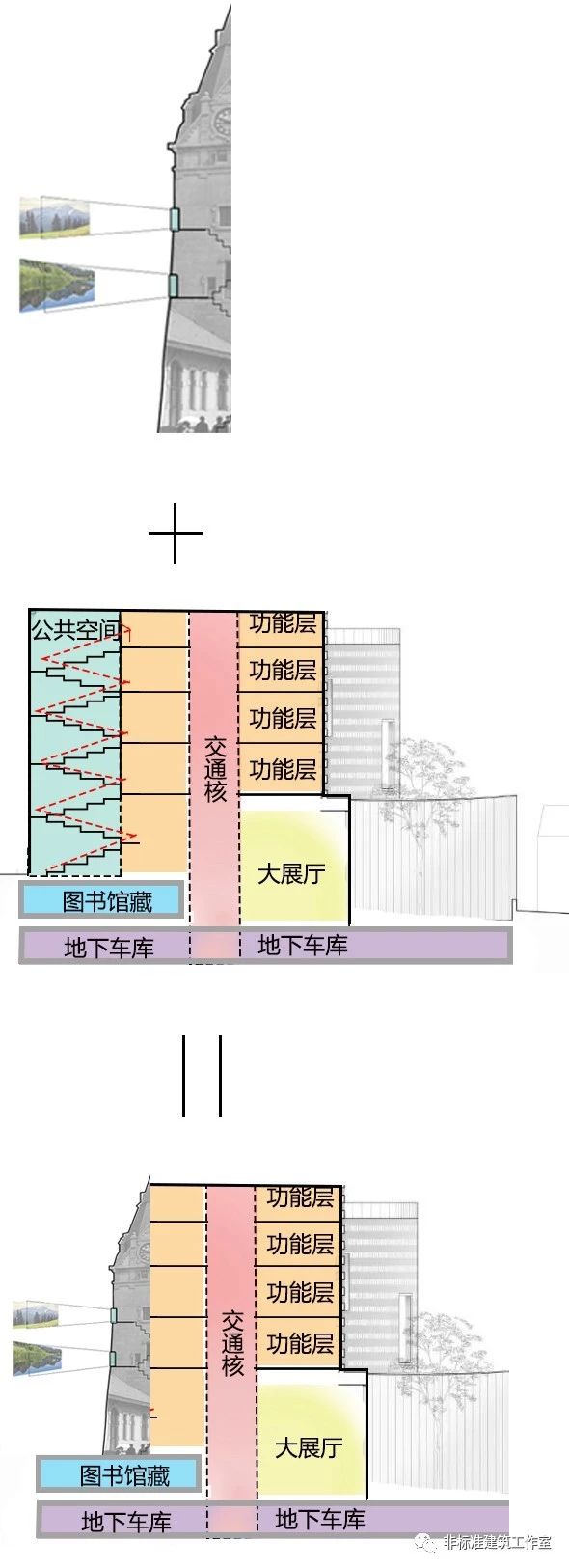

我们接下来要做的,就是将塔楼的观景空间与现在这个建筑方案相结合。

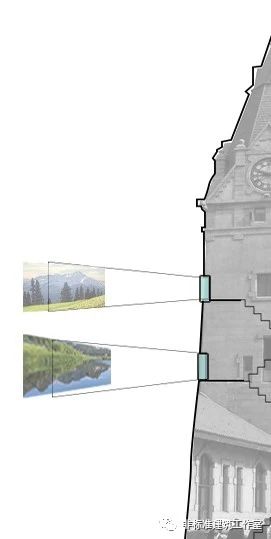

古代塔楼的观景空间有两个主要特点:

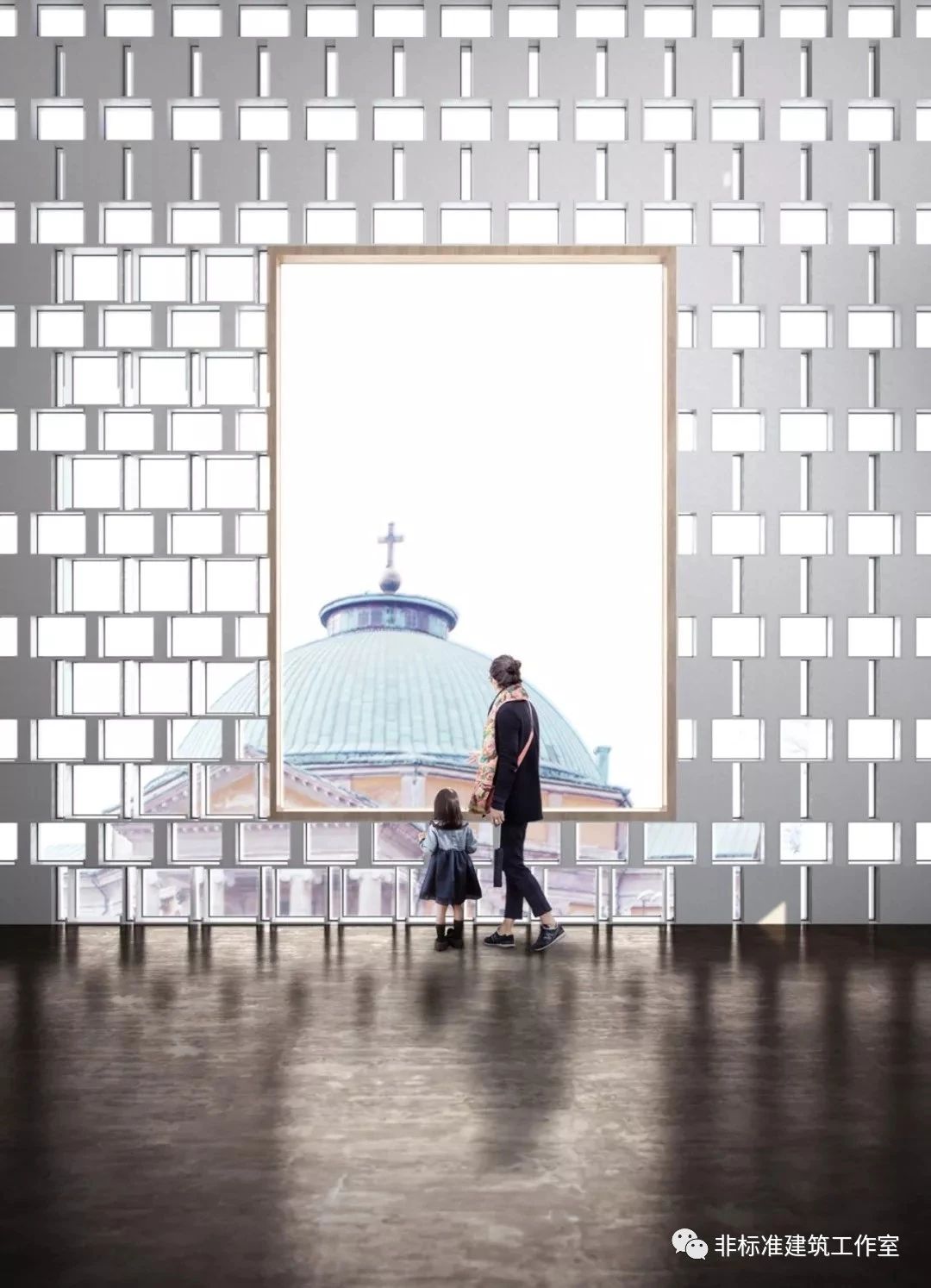

一是以观景窗为画框,也就是“框景”。
二是沿景窗有一圈纯·观赏空间。

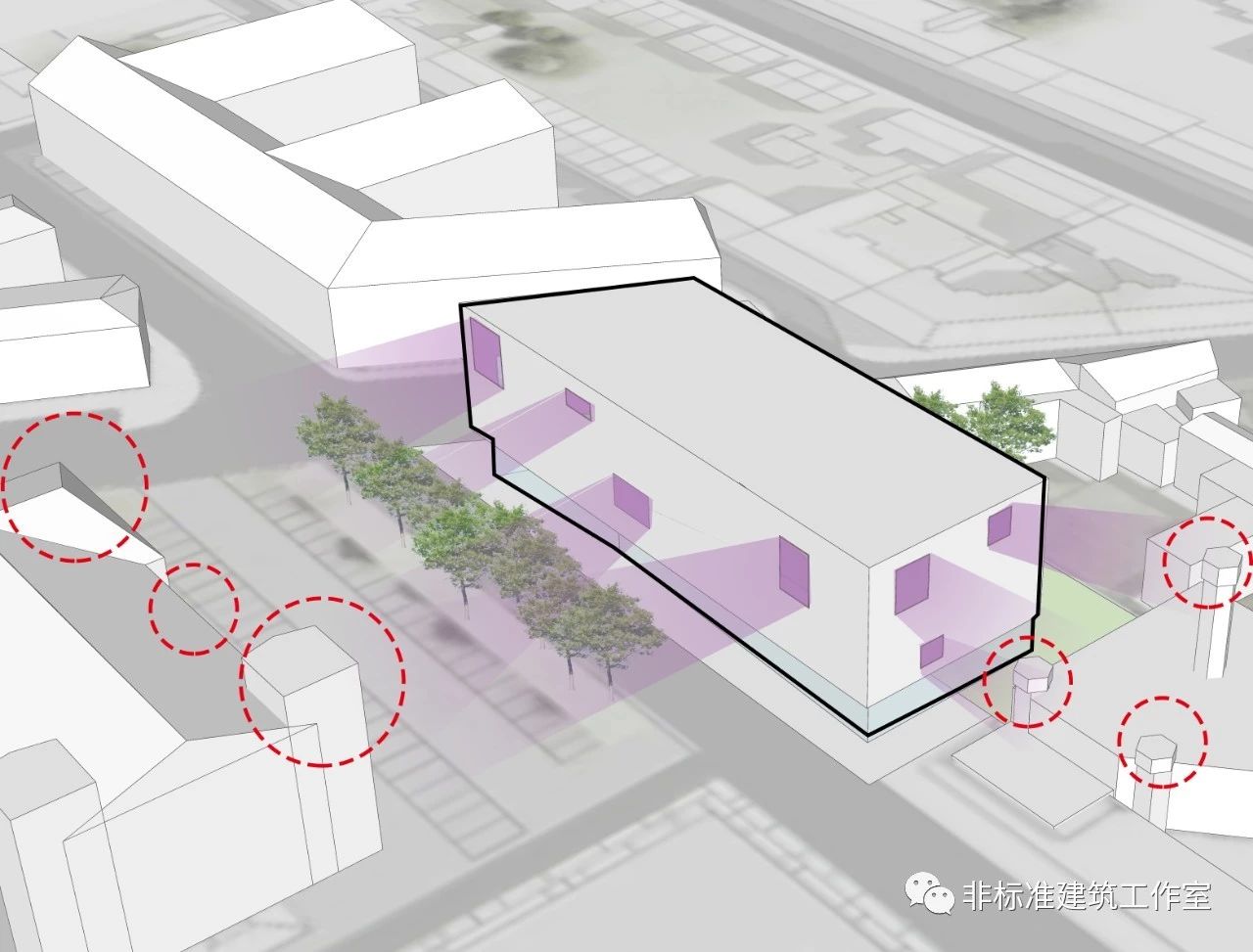

框景好办,找出周围建筑物或景观的展示点,对着开窗就行。在这个项目中我们可以以教堂的塔楼或钟楼屋顶作为景观展示点。




而那圈纯·观赏空间其实也好办,
关键是要舍得浪费。



对,就是要在窗边留出一条小走廊,没啥用,就是纯观景。

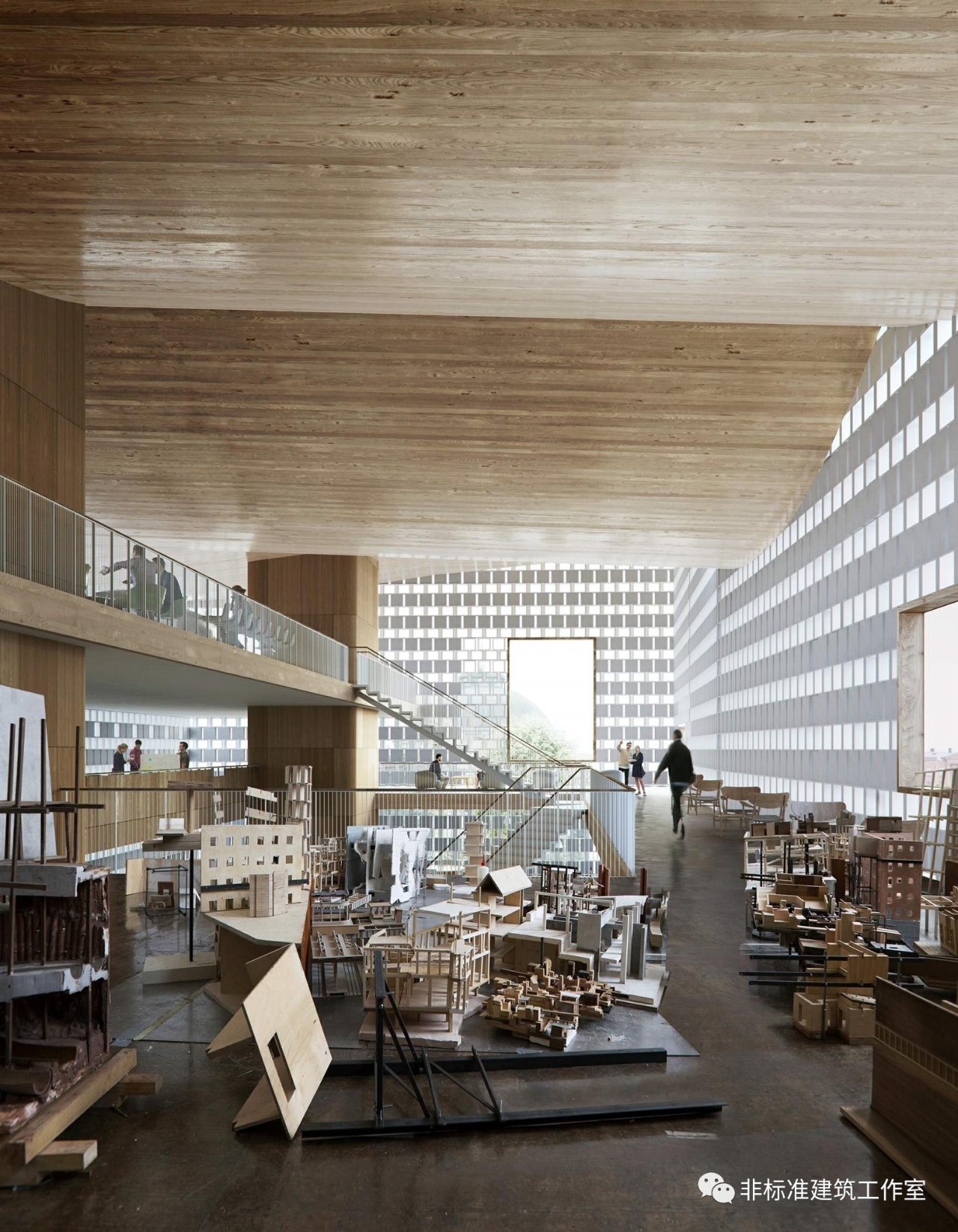

这个小手法没什么技术含量,但作用却很大——那就是你想设计的那个很复杂、很漂亮的立体楼梯有了落脚的地方。




落脚的地方就是正对观景窗。

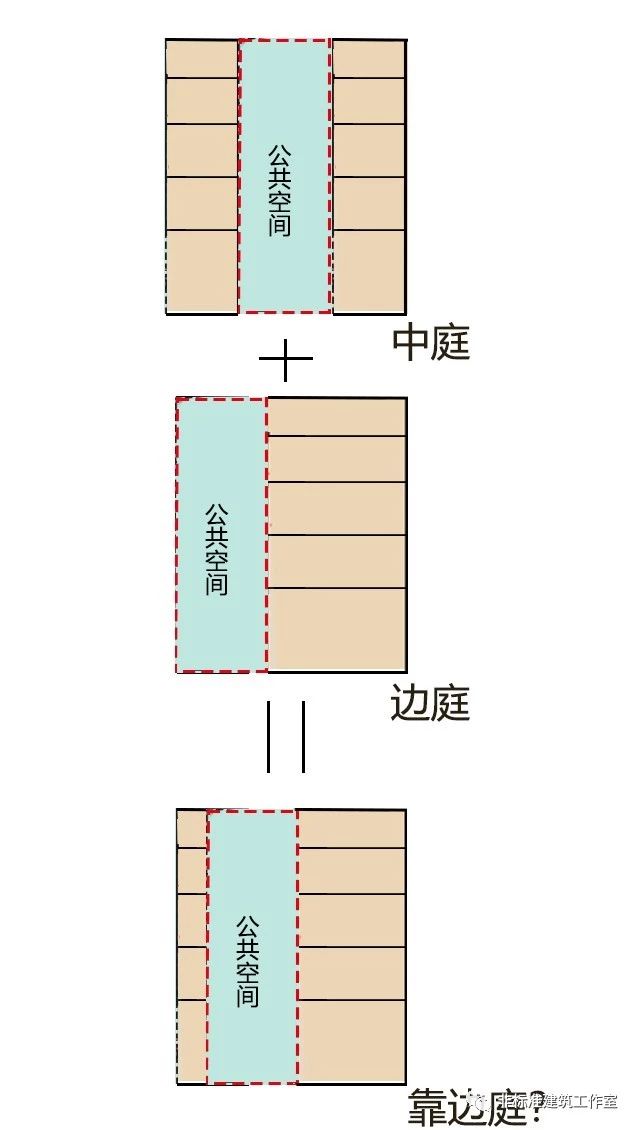

根据楼梯的错落曲折,这个靠边庭的大小也是不断变化的。
有些建筑师就是这样,他们看起来也不算厉害,但就是连挖一个最简单的方形中庭也不会一挖到底,而是每一层都根据需求设计——设计的精妙即体现在这些细节之处。

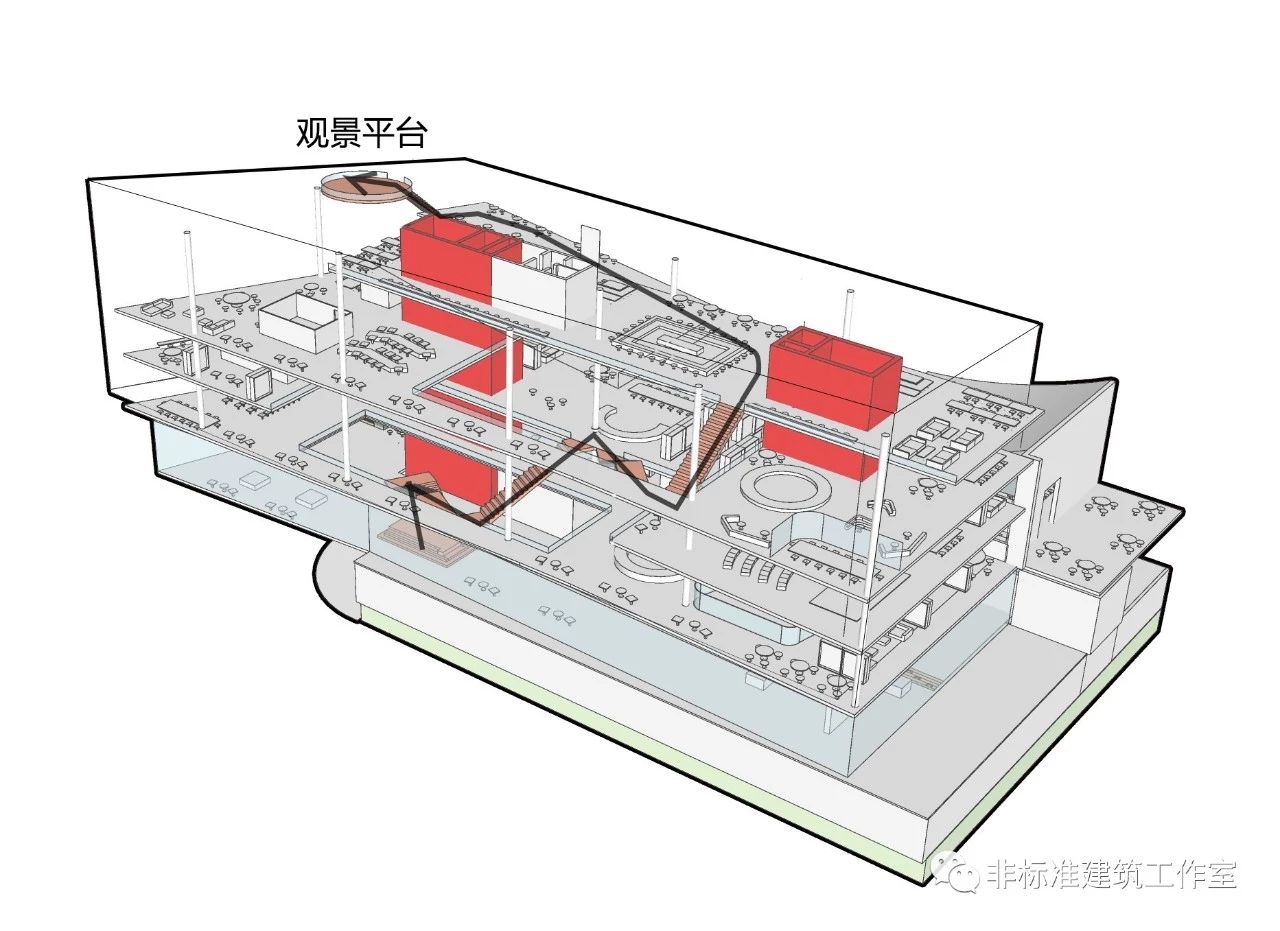

在巴洛克建筑中屋顶是建筑的第五立面,所以我们这个建筑的观景终点也是位于屋顶的观景平台。



至此,内部空间已经收拾的差不多了,该致敬的都致敬了,该低调的也都低调了。

剩下就是外立面的设计了,也是整个建筑的脸面,这个文艺清新的孙子能不能装的成功就在此一举了。


1.将立面分割
仿照旁边弗雷德里克教堂的巴洛克三段式将较为细长的建筑体块分割为三段。以此打破当代建筑简明体块与古典建筑对立面分层次划分的隔阂感。



2.将平屋顶变坡屋顶
将已经一分为三的体块的平屋顶改为与周围建筑相呼应的坡屋顶。通过对坡屋顶的上下调动使刚刚划分出的三段体块各有一个两角向上翘的月牙形屋顶,使立面的三段分割更加醒目。



3.利用表皮材质对立面进行细分
当代建筑的大窗户和大建筑体块已无法避免。为了与周遭窗户较小、线脚较多、立面划分细密的古建筑相协调,利用部分镂空的古典元素纹理材质细分外立面。

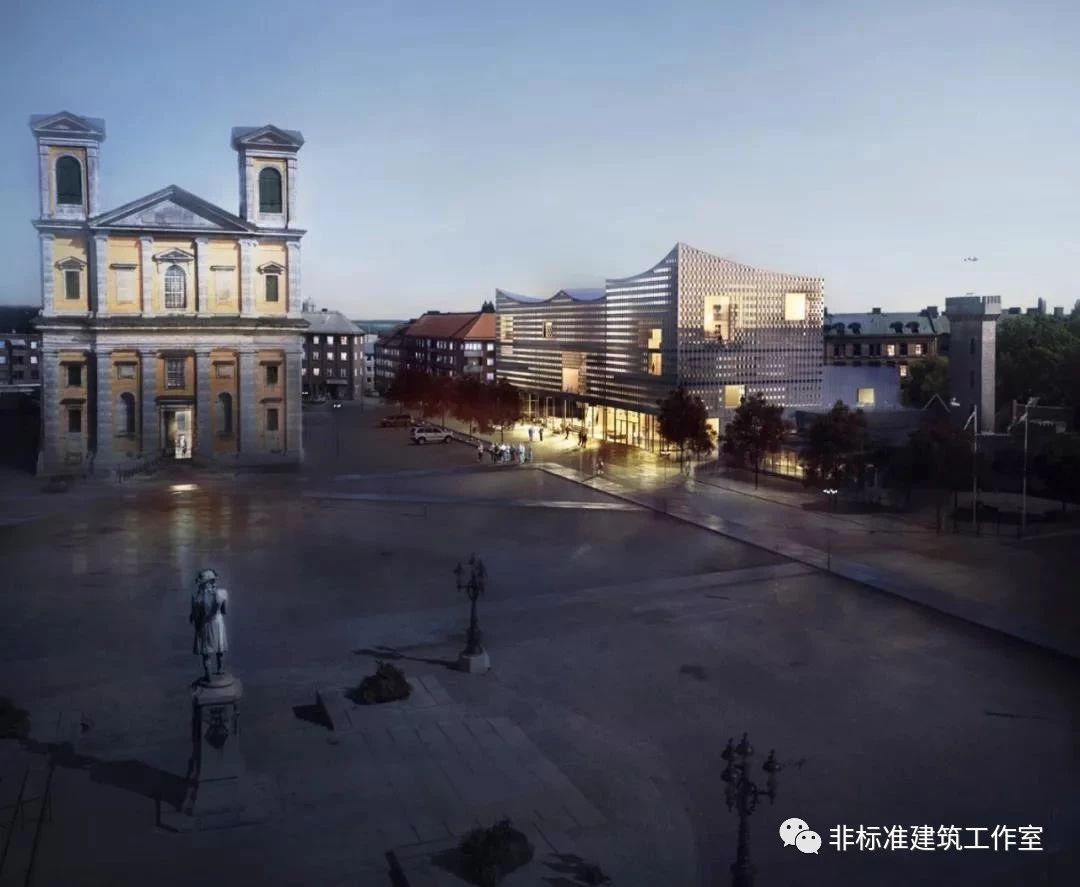

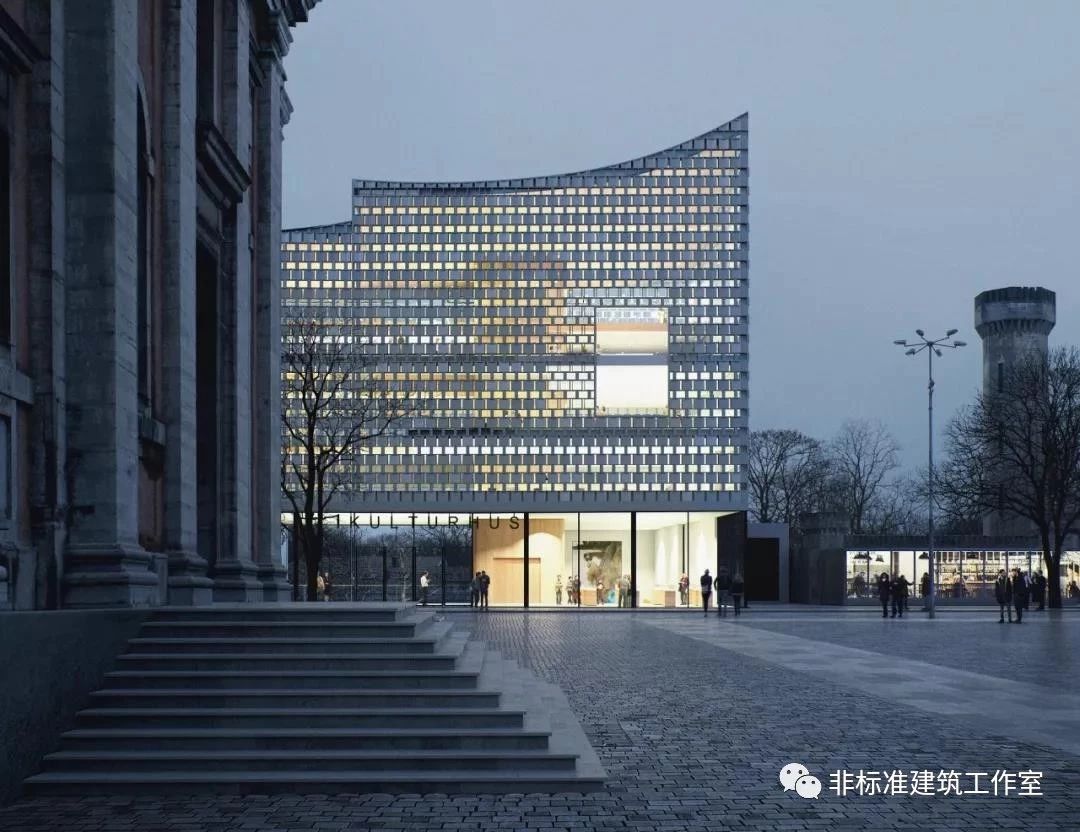

这就是Dorte Mandrup Arkitektkontor卡尔斯克鲁纳文化中心竞赛中的中标方案。

虽然不是十分惊艳,但却是结合周边语境最恰到好处地戳中城市柔软点的答案。



再看一遍完整过程:




建筑就是这样,有理由也没理由。
最好的那个不一定会被选中,但选中的那个一定是天时地利人和。
遇上了,赶到了,就是了。
你以为的神兵利器不一定就能帮你披荆斩棘独占鳌头。

得之所得,失之所弃,
安之若素,处之泰然。
这真的是一个心安理得自暴自弃的好理由啊~


本文感谢大师姐林雅楠的文案撰写和指导
本文图片[1][2][3][4][5]
其余分析图与动图全为作者自绘,转载请注明

非标准建筑工作室著作权所有
允许转载,禁止修改和演绎
转载请联系微信:linxiaowu3513
