世道魂淡，你不必把内心的小野兽都憋屈成小白兔

编者按：本文来自微信公众号非标准建筑工作室（公众号ID：non-standardstudio），本站经授权转载。

When the world turns its back on you,

you turn your back on the world.

如果这个世界对你不理不睬，

你也可以这样对待它。

《狮子王》2019

拆房:曾佳璇  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松

其实你内心清楚的很，甲方大魔王绝对不会因为你伪装成楚楚可怜的小白兔就手下留情的。 只有野兽才有资格站在食物链的顶端和美女贝尔组cp，小白兔的故事线永远都是遇到大灰狼。

天天吐槽甲方的口味奇怪、趣味邪恶，品位一言难尽，行为变幻莫测，却还是风雨无阻N年如一日的经营自己人畜无害爱岗敬业的勤劳画图狗形象。有的时候甲方虐你，并不是因为内心残暴——可能只是因为你看起来好欺负。 说不定换成锋芒毕露张牙舞爪的魔童小哪吒就与各路神仙把酒言欢了。就算世道魂淡壮烈牺牲，好歹也能留下一段佳话。

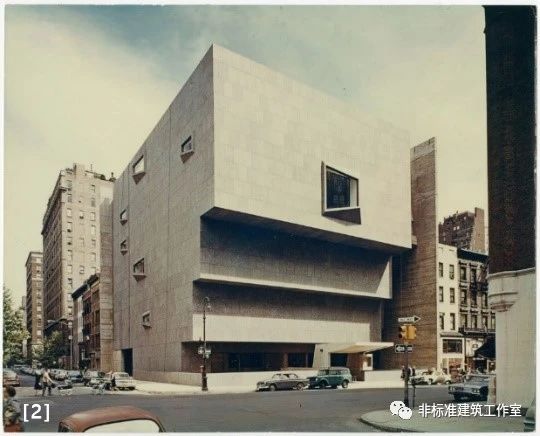

建造于1966年的纽约惠特尼美国艺术博物馆是个典型的重口味小野兽。建筑师就是美国野兽派代表人物马塞尔·布劳耶（Marcel Lajos Breuer）。







四十年后，甲方惠特尼公司的新爸爸董事长温伯格（Adam D. Weinberg）打算在纽约再建一个新博物馆。

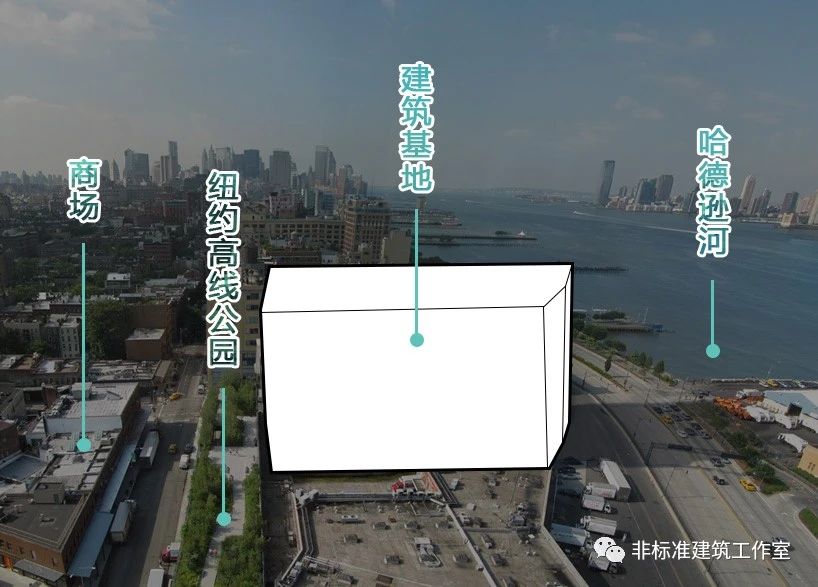

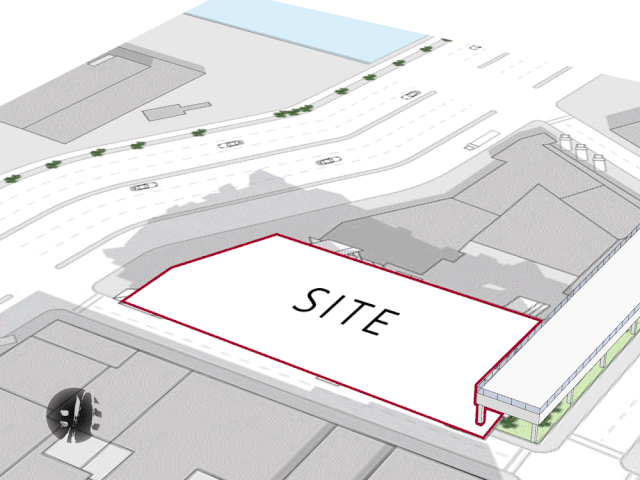

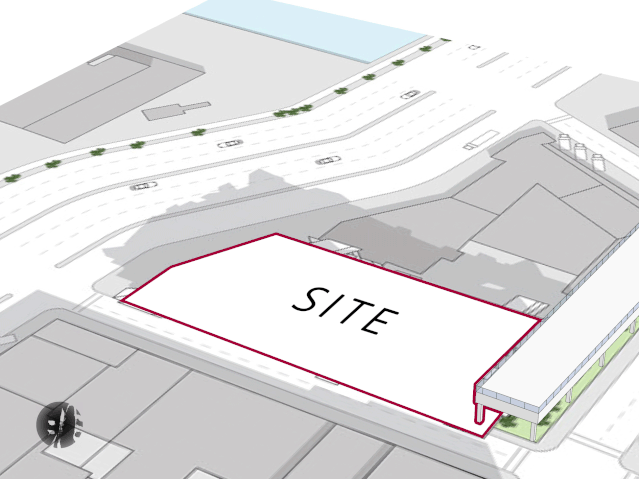

新馆单独位于纽约高线公园和哈德逊河之间，紧挨着高线公园的终点。甲方买下的地总共约1.7万平方米，但是博物馆实际只占地约4645平方米，层数要求在6层左右，建筑总面积应达到185000平方英尺（17187平方米）。

董事长虽然是新的，重口味却是祖传的。
温伯格先生不知道是不是小时候被柱子砸过有了阴影：对博物馆没啥别的要求，就是不。能。有。柱。子。一根也不能有。当然，如果再能呼应一下旧馆那个小野兽，也是极好的。

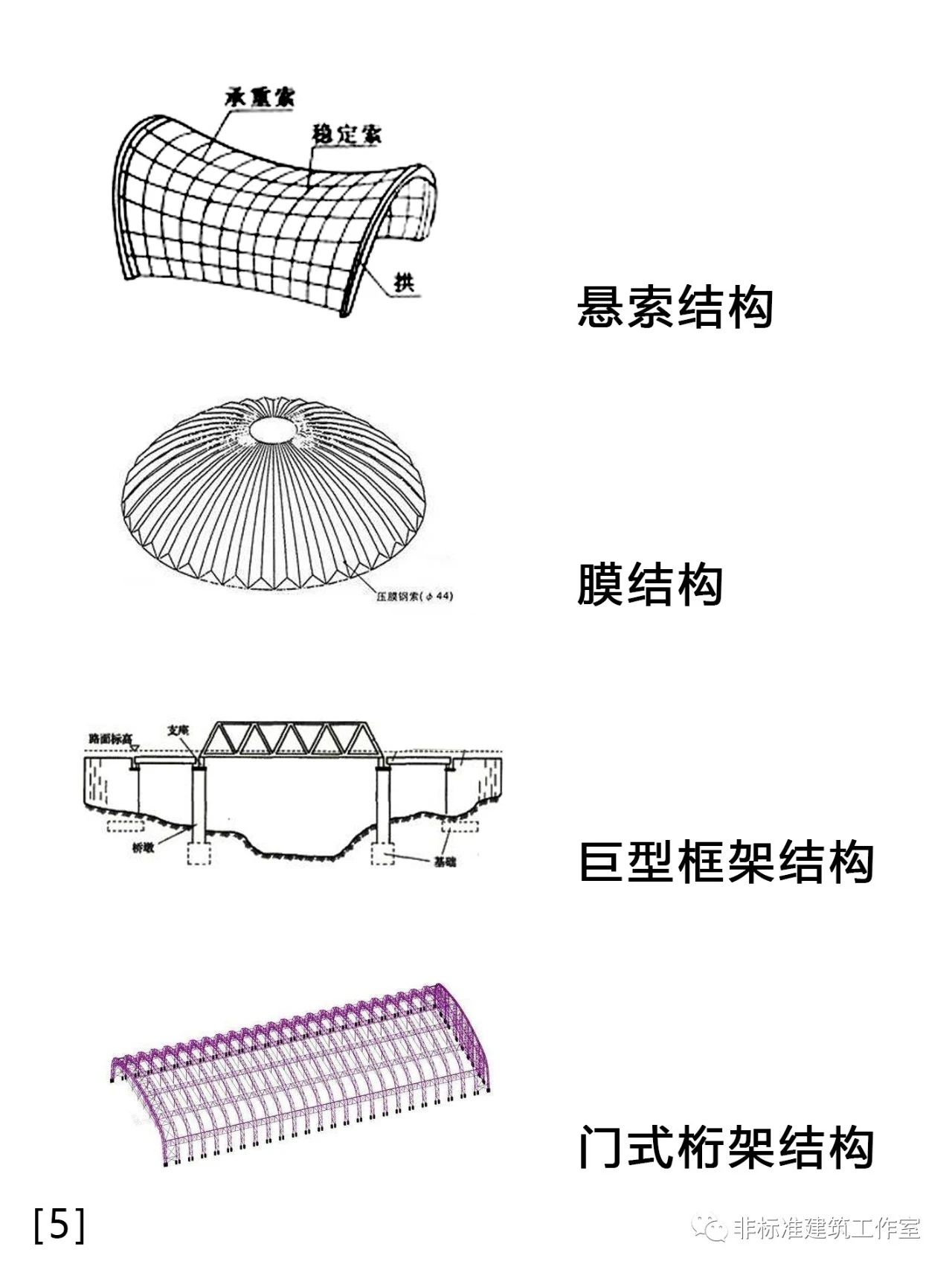

既然甲方爸爸钦定了新博物馆为无柱空间，结构师就别磨刀了——赶紧来科普一下无柱空间的结构选型才是王道。

可同样来自纽约的AXIS MUNDI事务所觉得，能提出如此霸道又恶趣味要求的甲方一定看不上这些循规蹈矩的选择也不care锱铢必较的成本控制。
他们决定赌一把。就赌大佬的世界寂寞如雪，急需一个出口来释放内心真正的野兽。更重要的是，建筑师做久了也真的很憋屈啊~

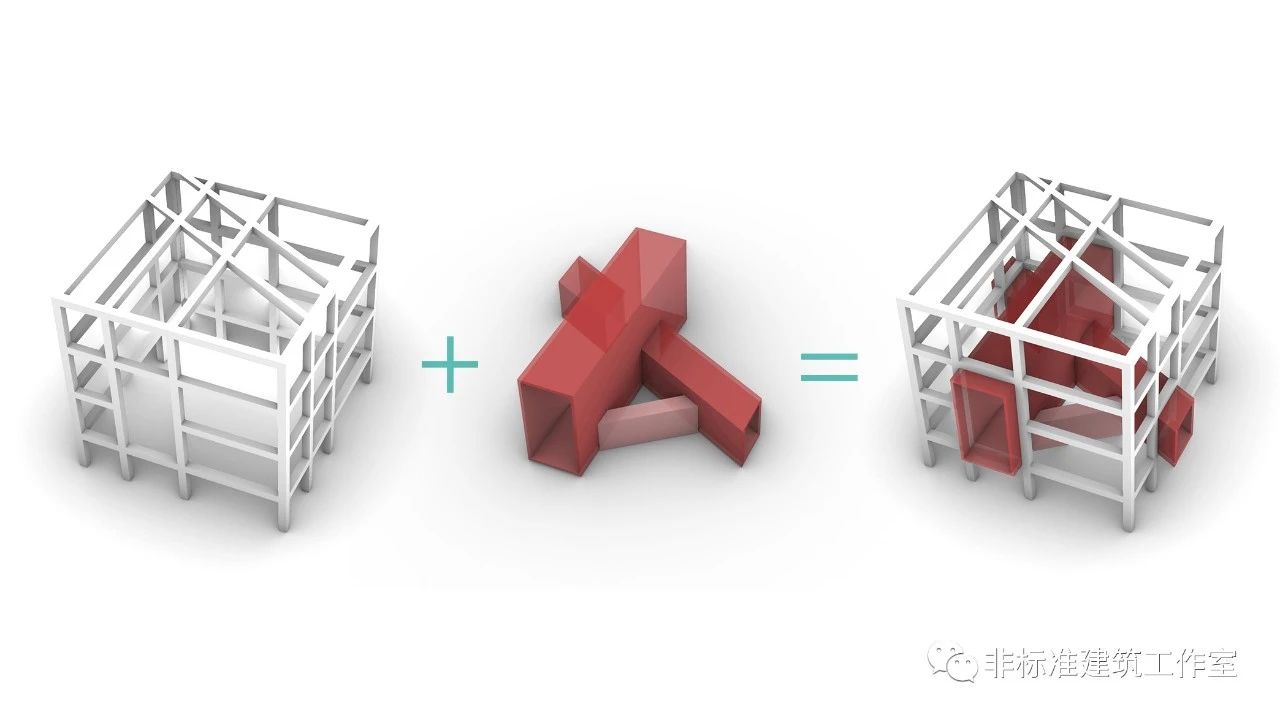

因此，AM选择了将门式桁架结构和巨型框架结构相融合的新结构体系，从而让室内空间可以灵活地进行拼搭。简单说来就是把管体空间视为梁元素，再靠桁架支起管体的两端，从而实现承力。

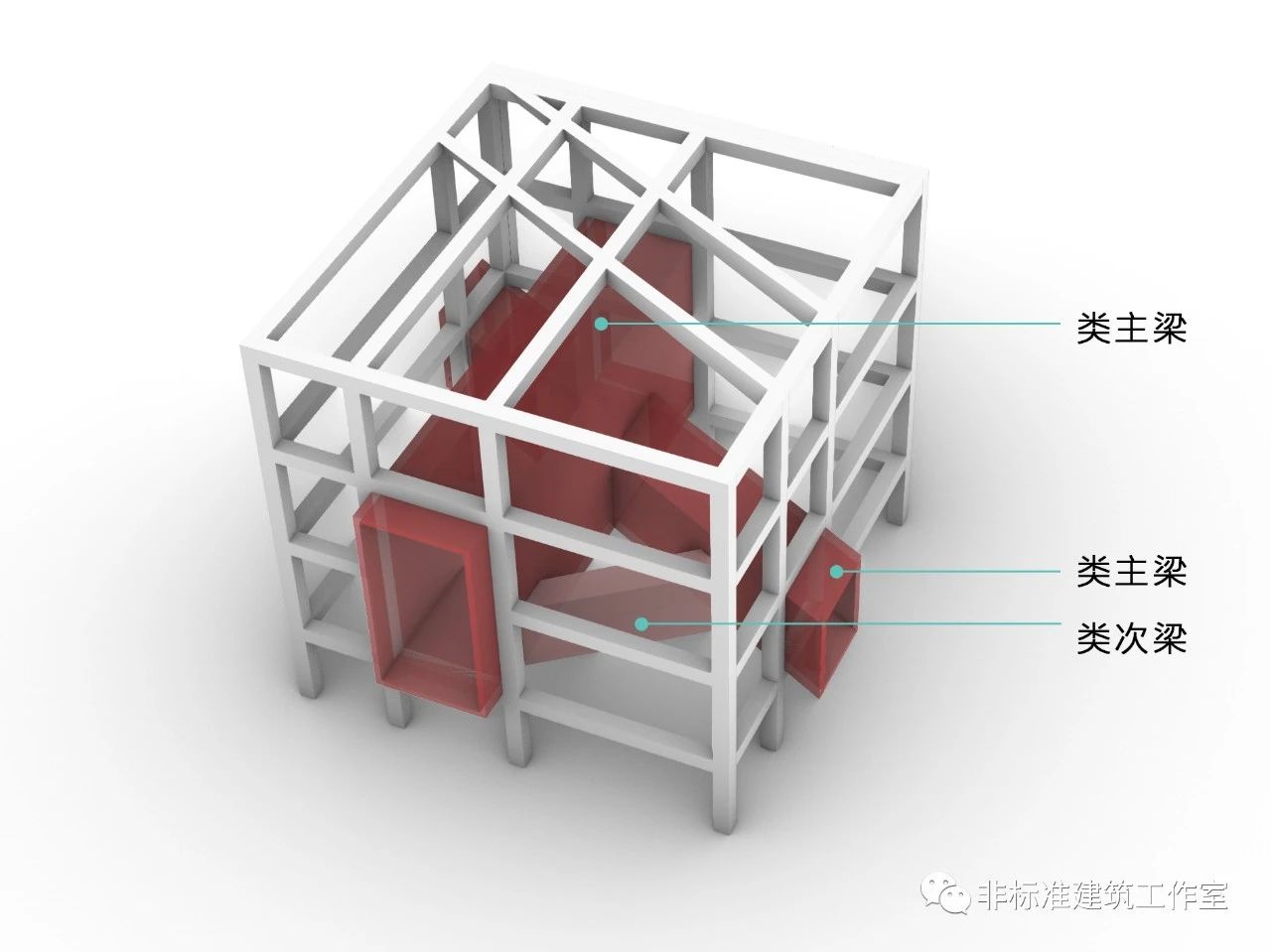

如果用常规的框架结构来做类比的话，可以根据受力情况把管体分为两类：一类是两端直接落在外部结构，这种管体类似于主梁；另一类管体则直接搭在两个类似主梁的管上，相当于次梁。

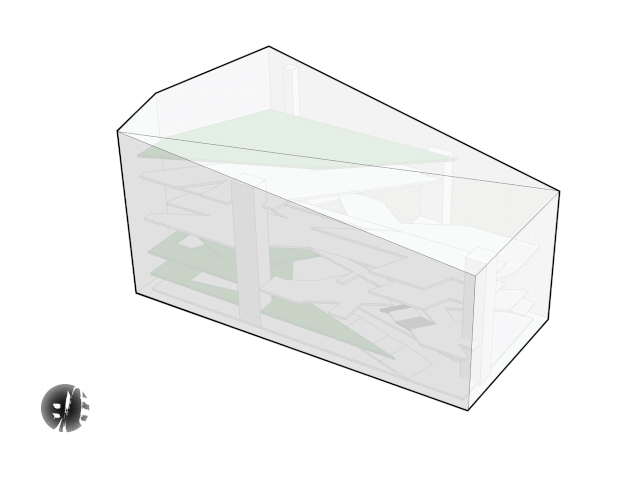

确定了基本的结构体系后，就可以实际操练起来了。先根据任务书拉起建筑体块。为了减少对高线公园的压迫感，在公园一侧压低建筑体量。

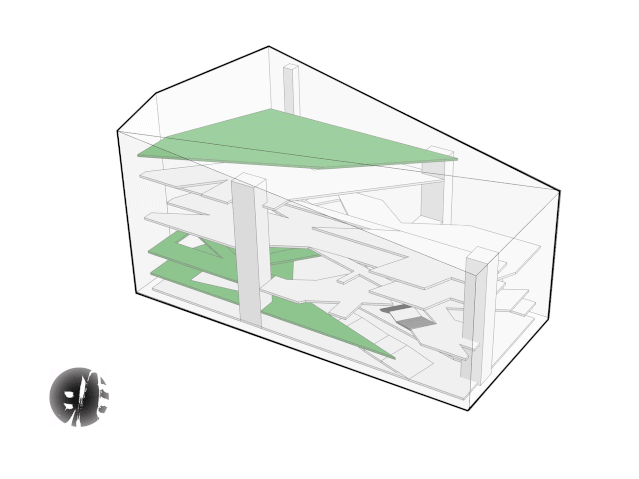

然后进行建筑分层和功能分区：顶层用于办公，其余层用于展陈。另外，在建筑顶部和临河一侧都留出一部分空间作为景观休闲空间。

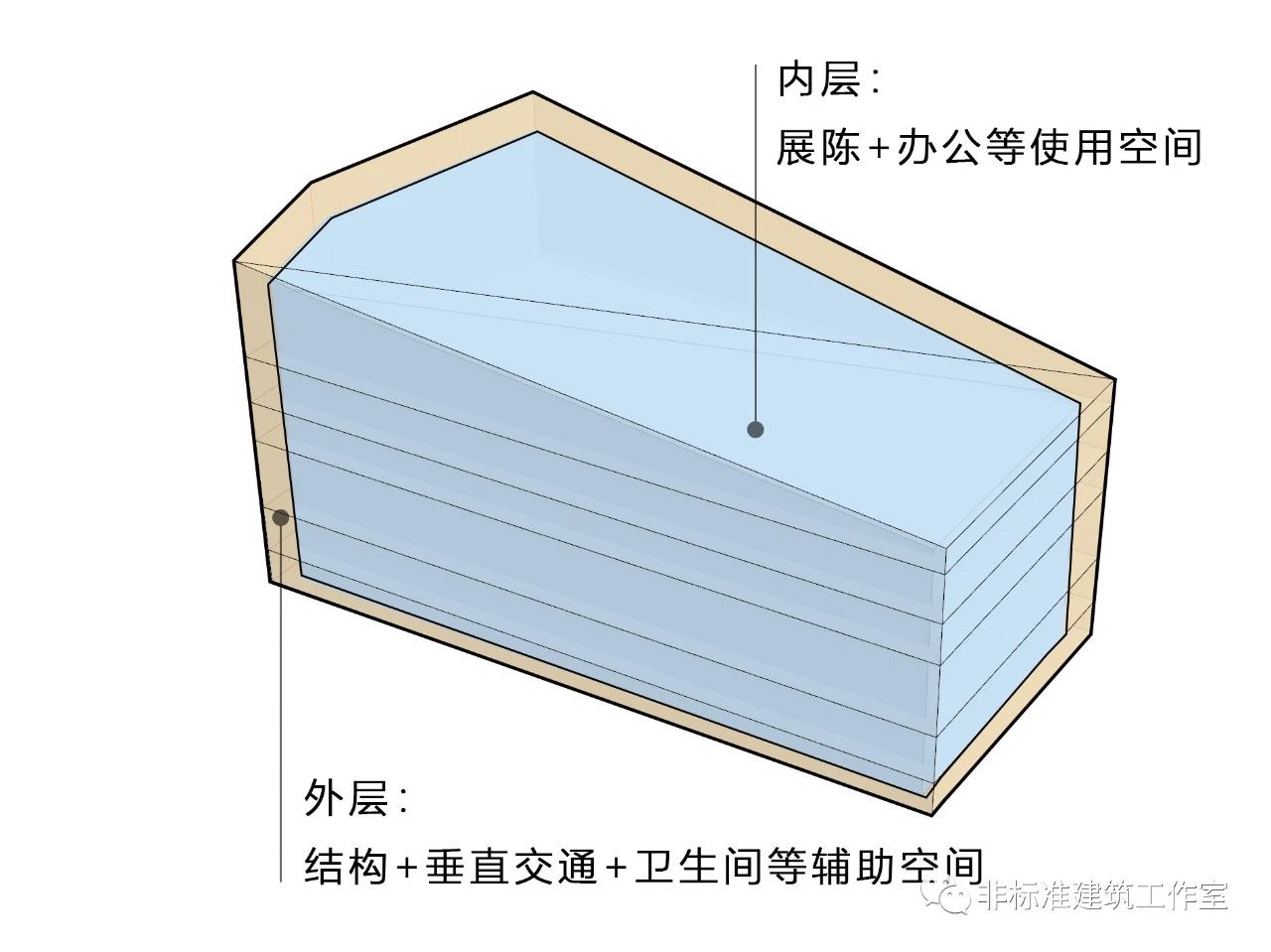

由于建筑的外层需要承接管体空间端头，所以外层为结构层。同时，建筑师把垂直交通空间和卫生间等辅助功能也置于外层融入结构，这样就可以把内层的大空间集中起来，便于更灵活的展览空间组织。

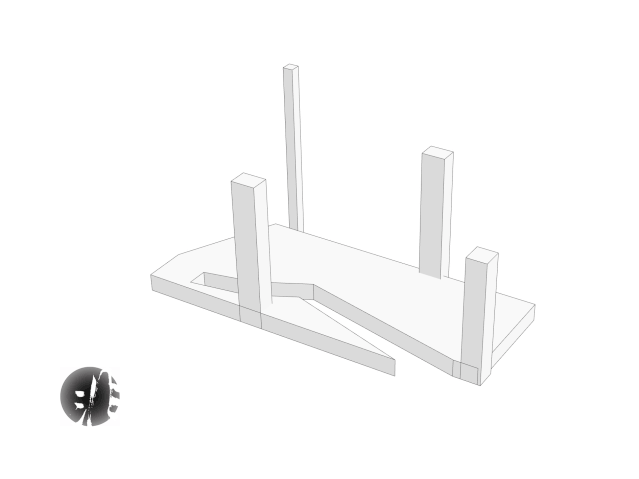

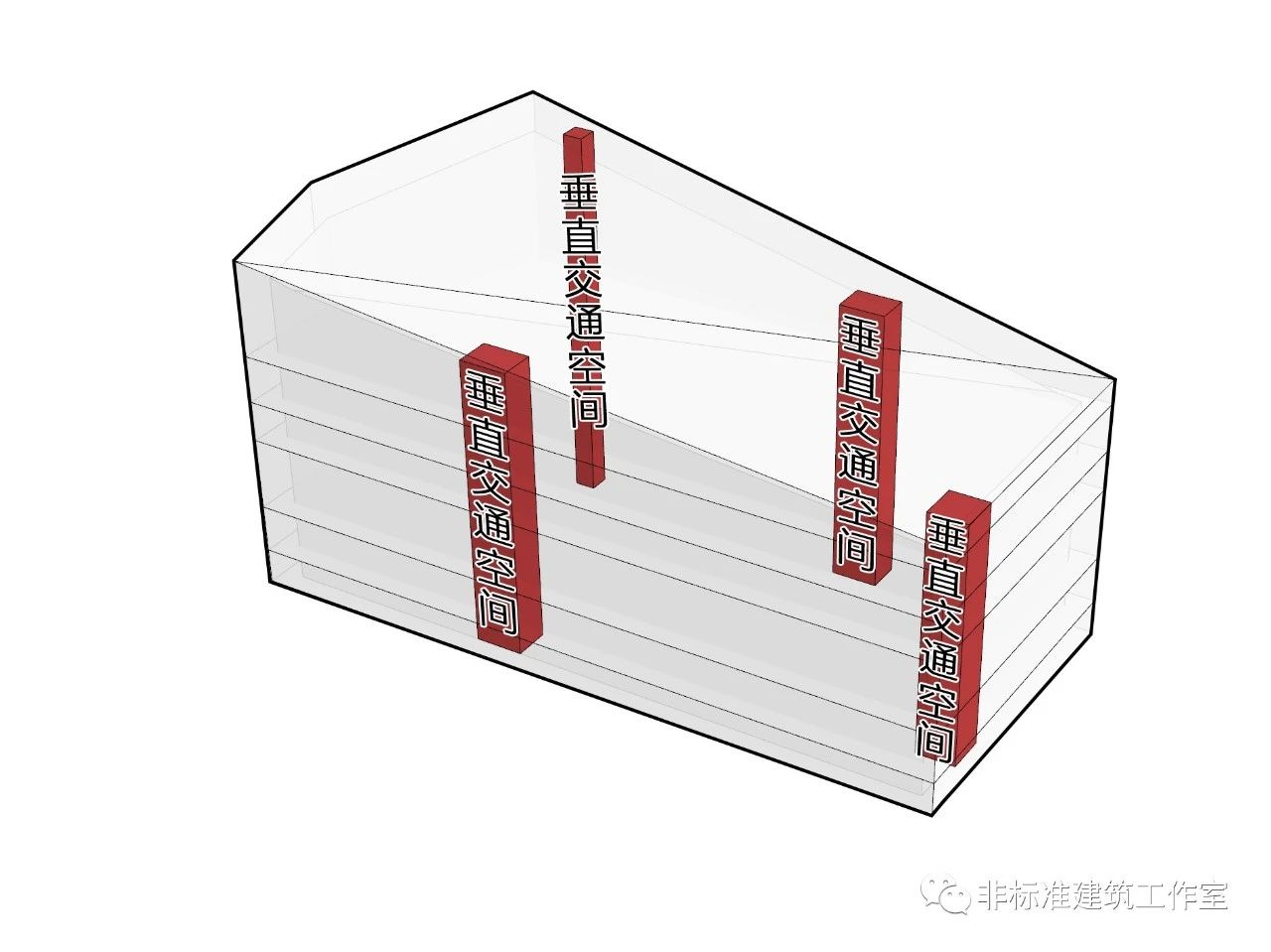

根据疏散，在外围布置一圈垂直交通核。

接下来，我们就可以放心大胆的去逐层搭建室内管体空间了。每个管子都设置宽度在10m左右，同时满足展陈和办公空间的尺度。由于管体依靠外层结构支撑，因此每层的管体可以互不对位。

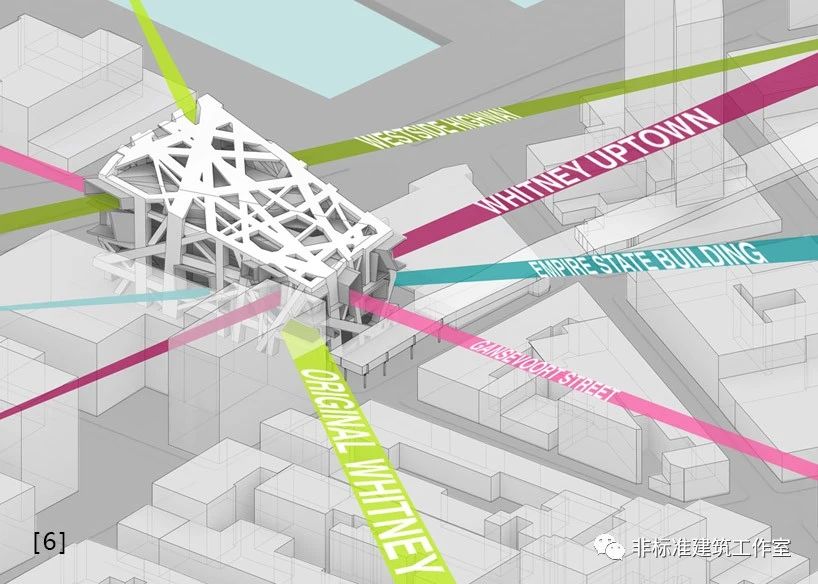

摸着良心讲，这堆管子事实上是可以随便穿插的，唯一的原则就是三个字——看心情。当然，你也可以找到各种各样的理由告诉甲方这堆管子不是瞎整的。比如AXIS MUNDI就表示，自己这堆管子充分考虑了城市文脉和街景的视线关系。有人信就好。

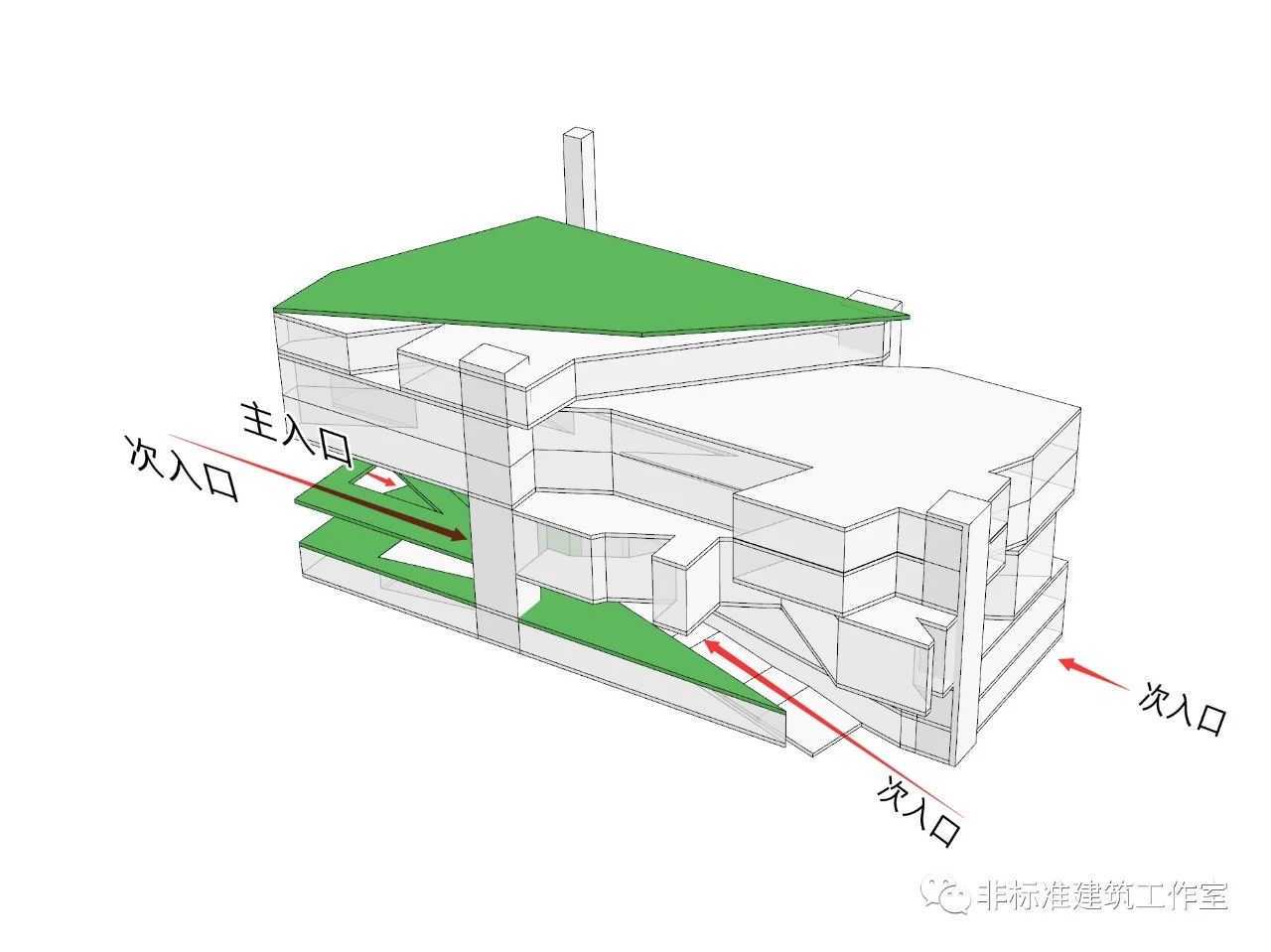

然后添加坡道和空中连桥等室外交通空间，形成多种进入建筑的方式。

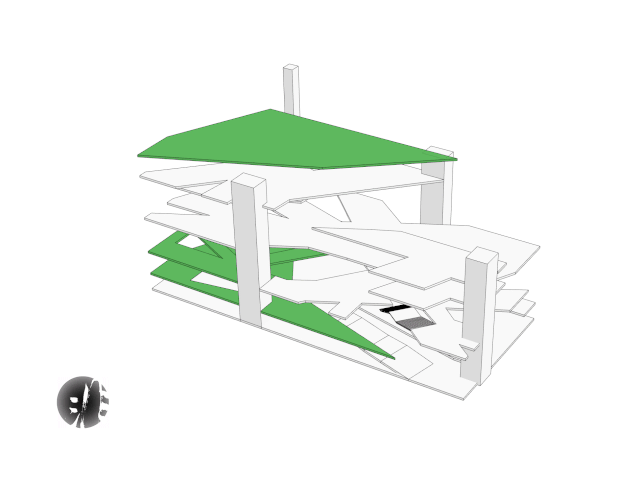

调整平面。用空中连桥把垂直交通以及卫生间等辅助空间与室内空间相连接。对于身在不同管子端头的部分室内空间也需要连接起来，从而形成流畅的闭环观展流线。

至此，方案狗都能本能反应出这玩意儿还需要一个壳把它罩起来才能收工。
那么，问题来了：选择一个什么样的壳呢？

最简单也是最常见的，就是用一个封闭的壳完全罩住空间体系，然后室内就会形成一堆奇形怪状的小中庭空间。壳上再铺一层自己喜欢的表皮肌理就可以了。

但AM是来释放内心小野兽的，拿个壳子全部罩起来算怎么回事？
也就是说，AM打算搞点儿事情来打破围护结构的束缚。正经说法叫模糊空间边界。学霸们应该已经反应出这不就是黑川纪章大大提的“灰空间“吗？

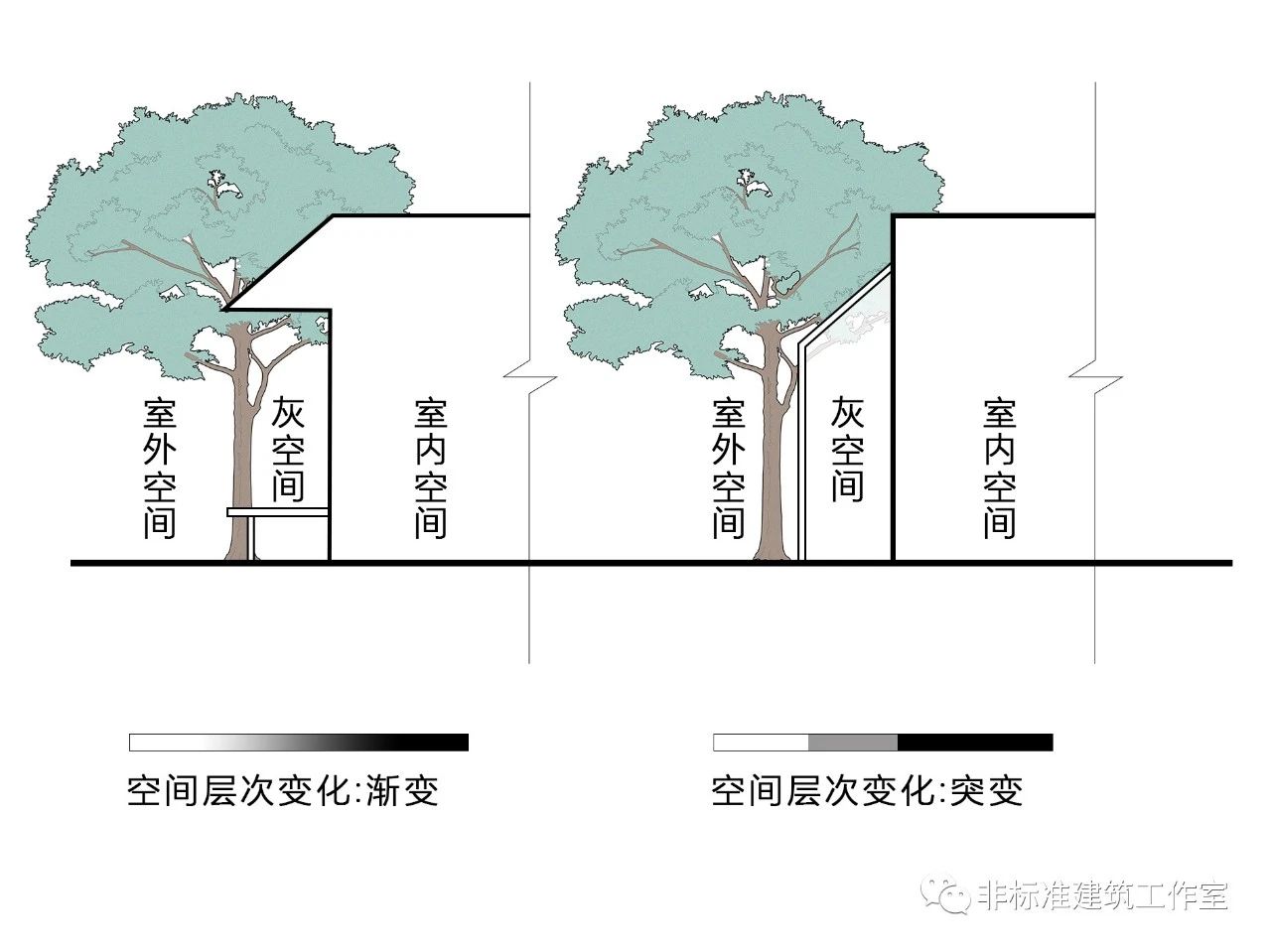

AM确实想做个灰空间。但却是50度灰。一度不能多，一度也不能少。 通常我们讲的灰空间是一个室内与室外的过渡空间，最经典的就是檐下空间。如果说室内空间是黑，室外空间是白，那么所谓灰空间就是一个由黑渐变到白的空间。划重点：AM想设置的这个灰空间则是一个与室内、室外都有明确边界的空间，是介于室内与室外之间一个明确独立灰度固定的空间层次。

你可以想象成有两个男生都想撩你女朋友：一个不承诺不拒绝，但就每天有意无意的搞暧昧；一个就直截了当的横插一脚，和你摊牌。估计女生都会比较享受前一个，而男生会更希望是后一个。两者并没有什么高下优劣，都只是一种对空间的设想。

所以，AM的想法就是让各个管空间各自封闭，外壳呈镂空状态形成一个独立的灰空间。

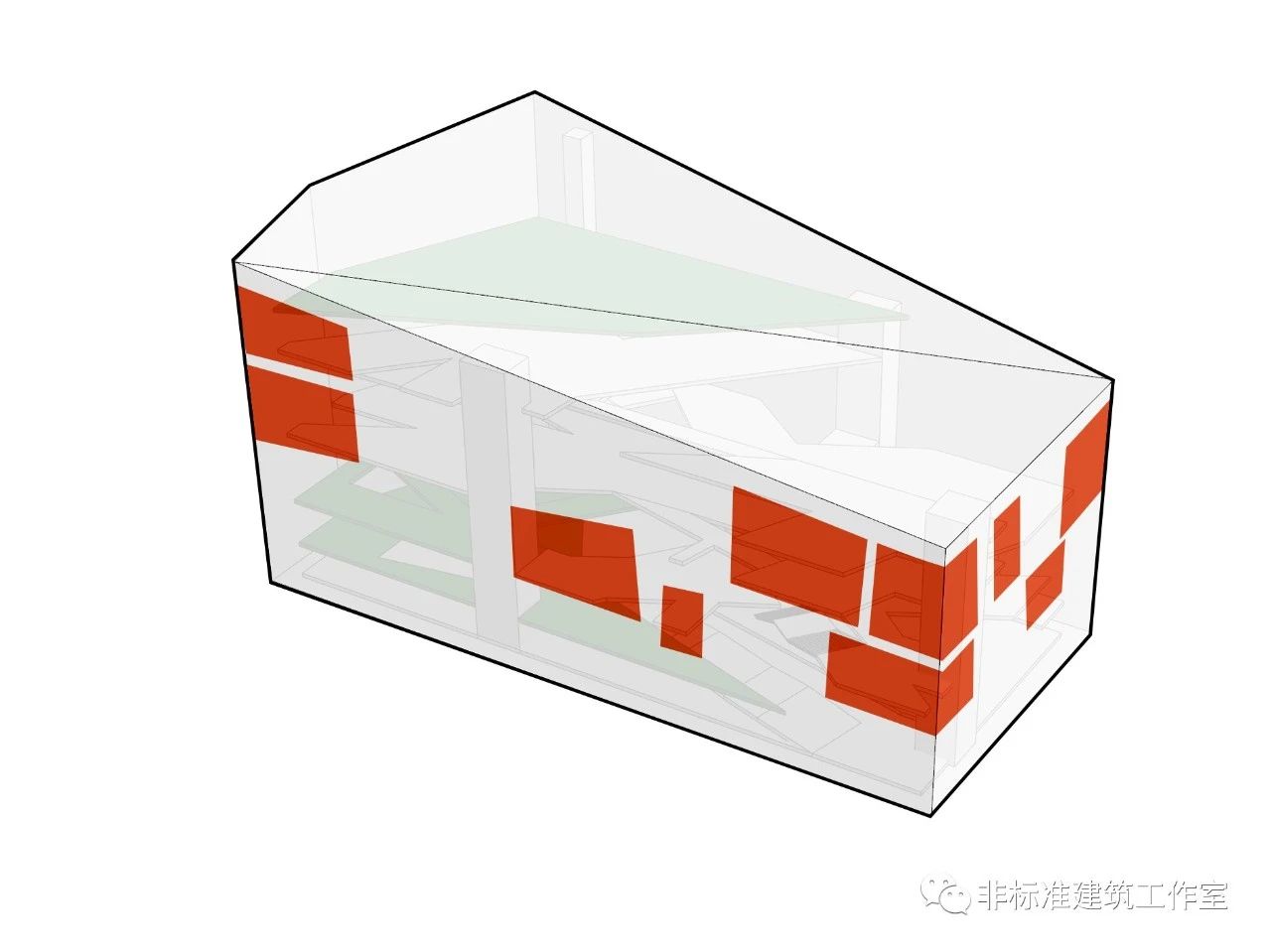

首先根据楼板的各个端头伸出位置，确定结构层的镂空孔洞，留出来搭接管体空间，完成承力。

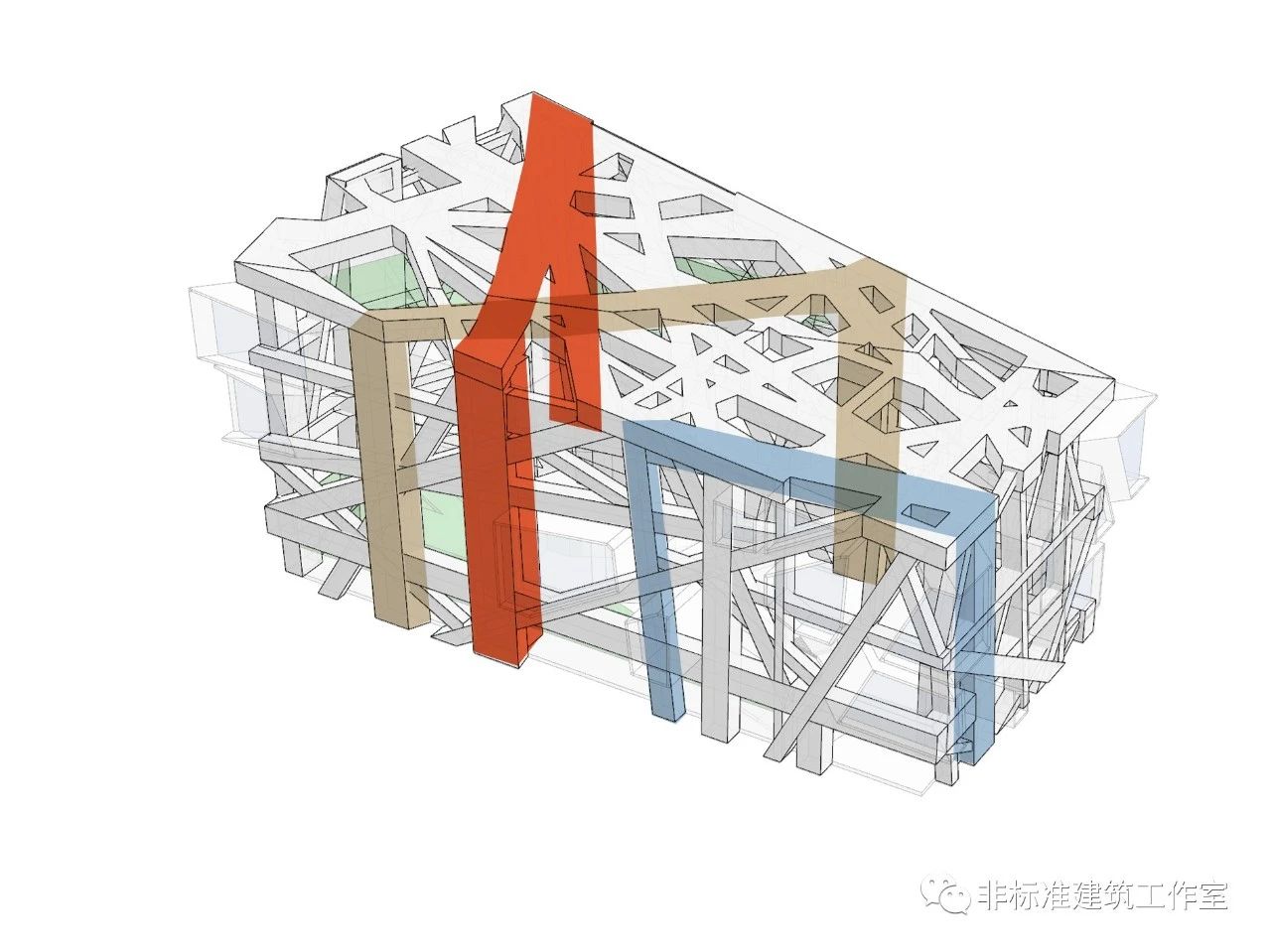

然后添加支撑构件并进行变形，基于门式桁架的承重原理，强化结构的整体性。

再把室内管体空间从表皮孔洞中挤出作为悬挑的灰空间，从而让室内管体空间的受力更加稳定。

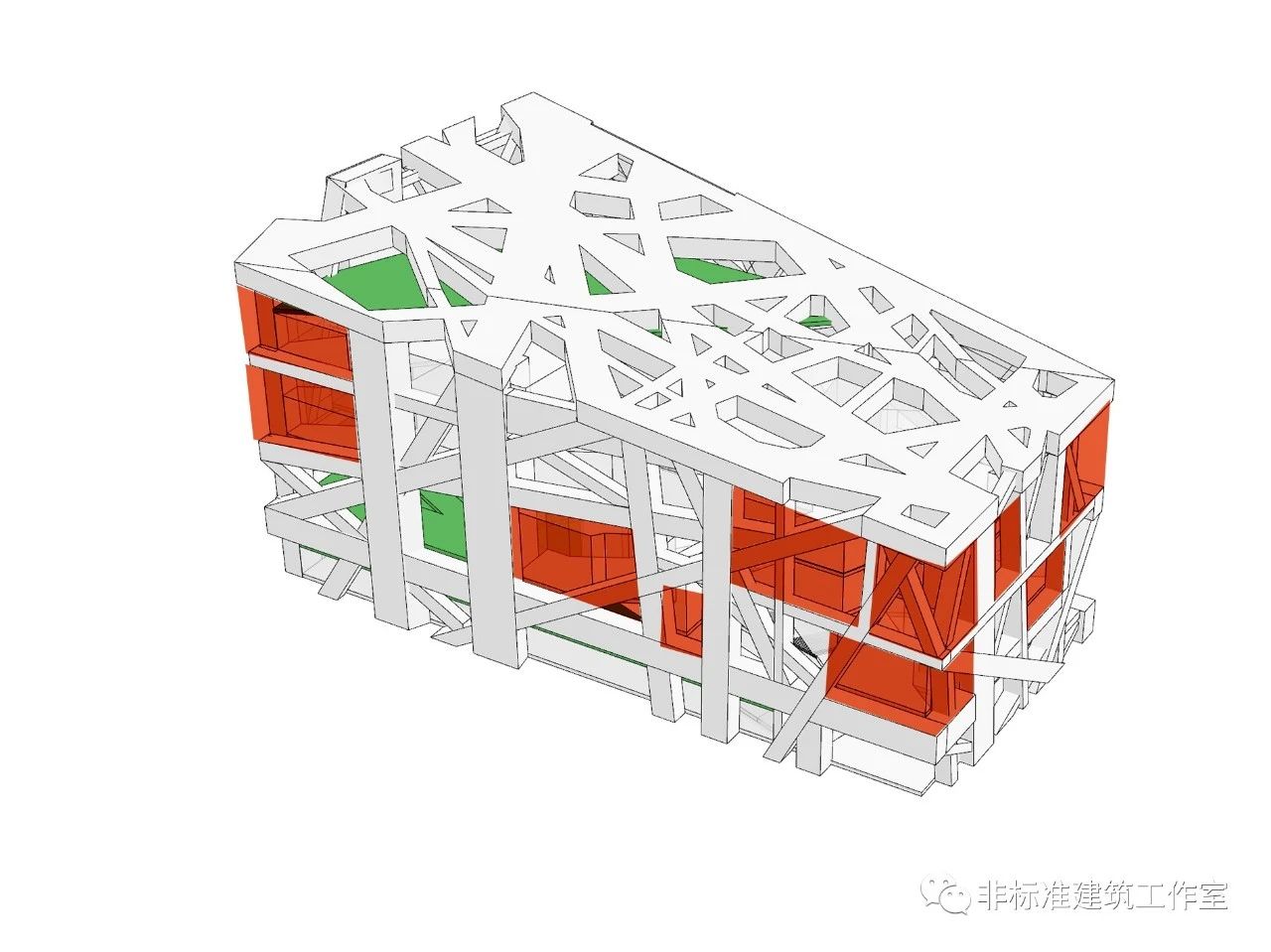

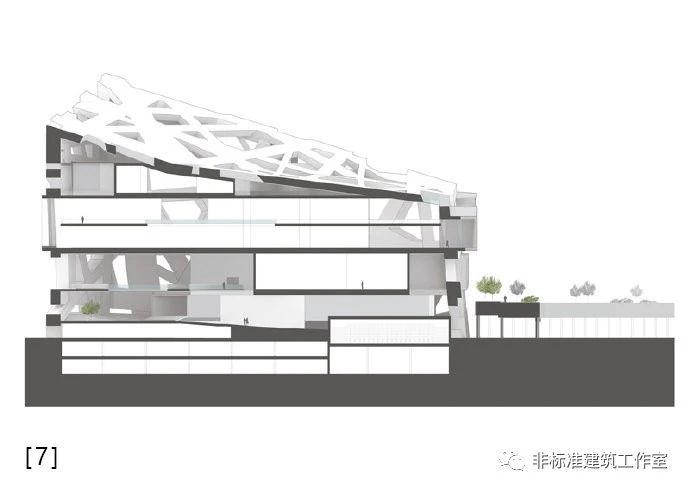

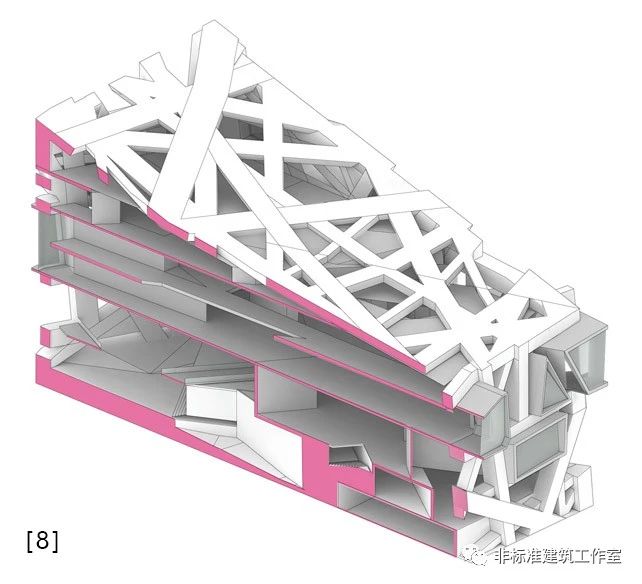

至此，建筑的外表皮就成为了依赖门式桁架承力的巨型框架结构。

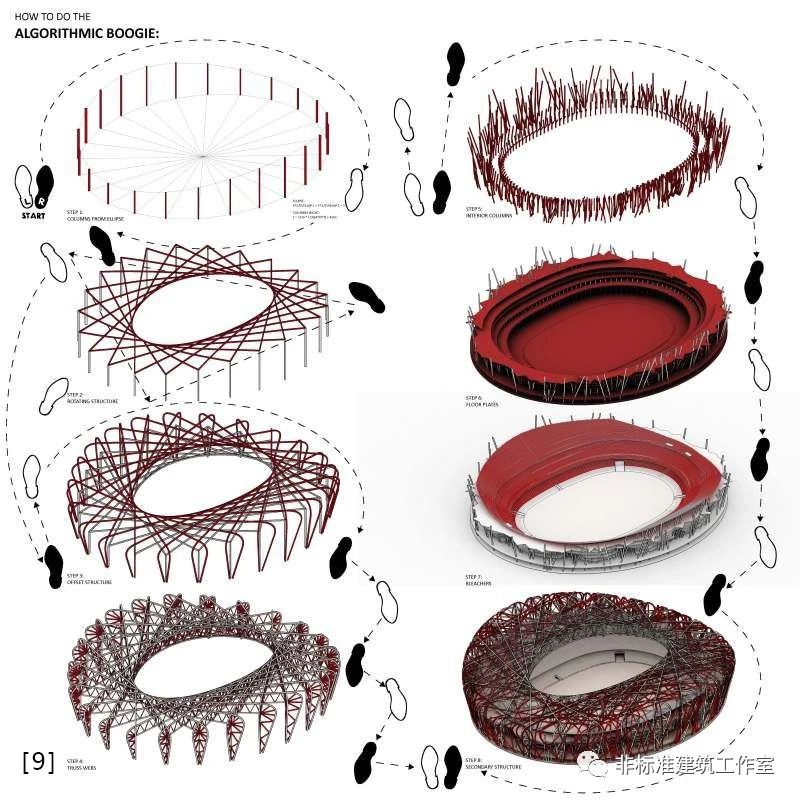

这类结构有一个大家耳熟能详的代表作——鸟巢体育场。

结构与空间的骨肉分离，使得结构具有了独立性，而室内空间的增减调整也变得可实现。保持结构不变，过几年改一改内部管子什么的，so easy！

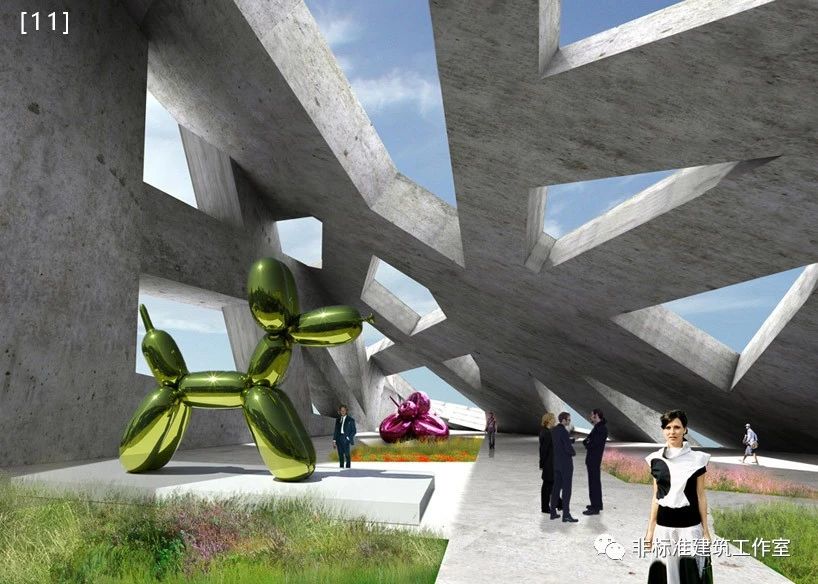

室内外的空间也通过结构层碰撞出了一个独特体验的50度灰空间。

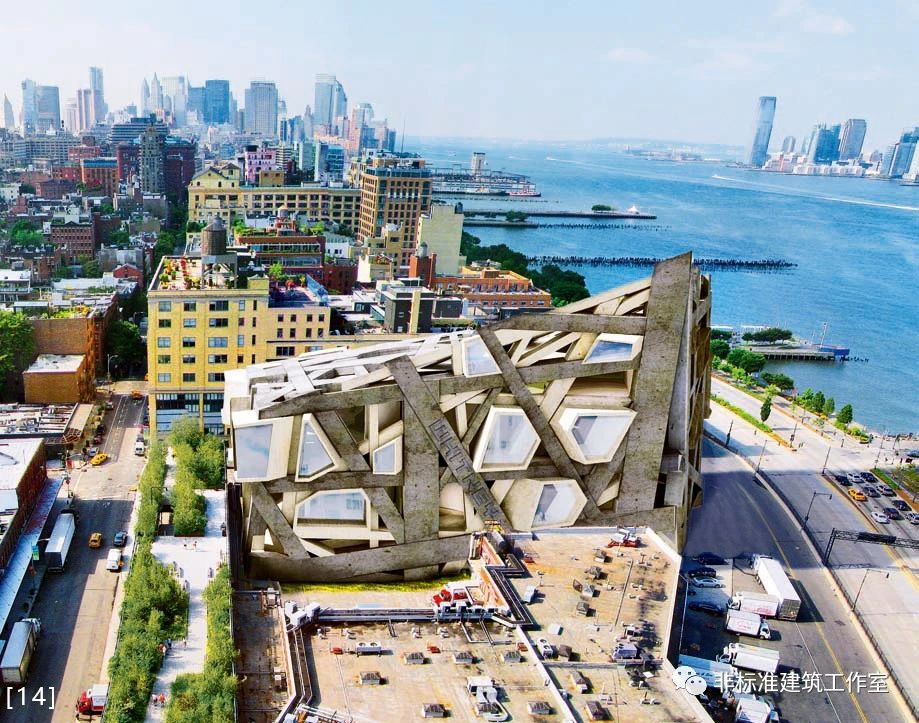

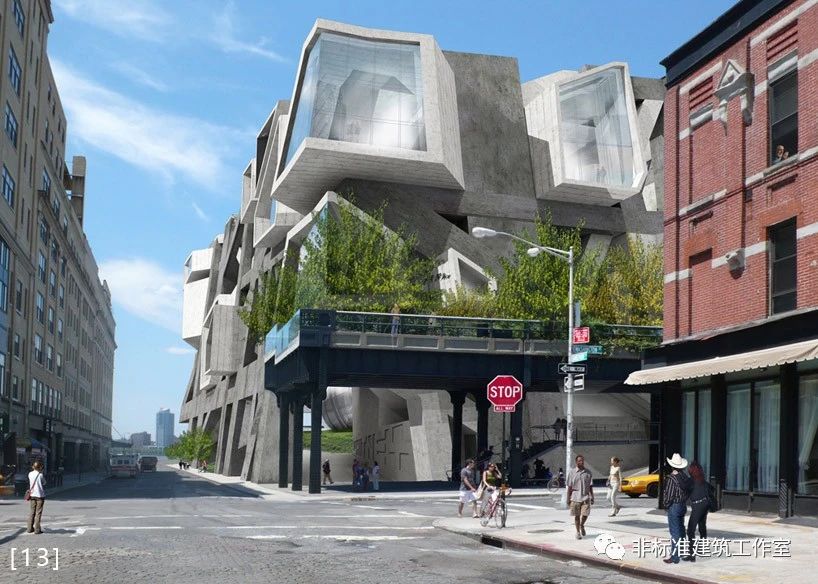

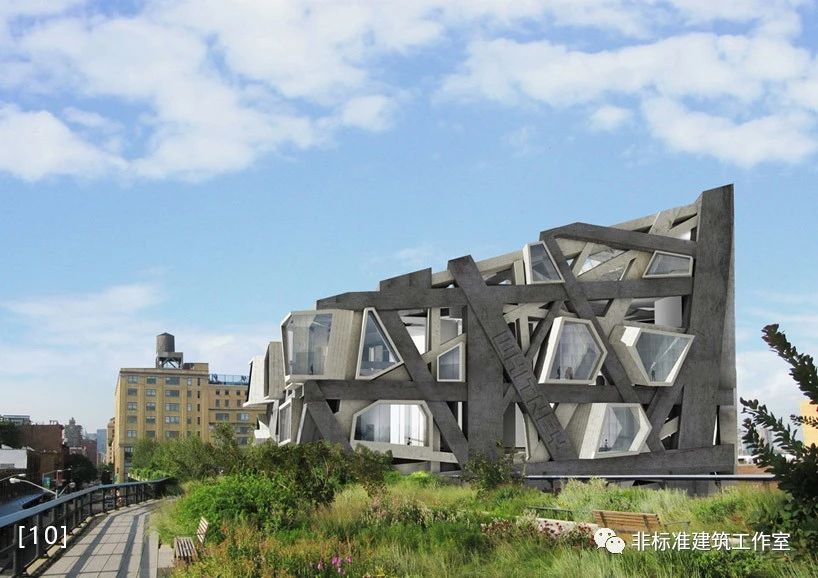

这就是由AXIS MUNDI 设计的惠特尼美国艺术博物馆新馆。






最后，再看一遍完整过程：

然而，现实最魂淡的就是野兽只有变回王子才能与公主幸福生活，小白兔遇到大灰狼也可能称兄道弟反差萌一脸。

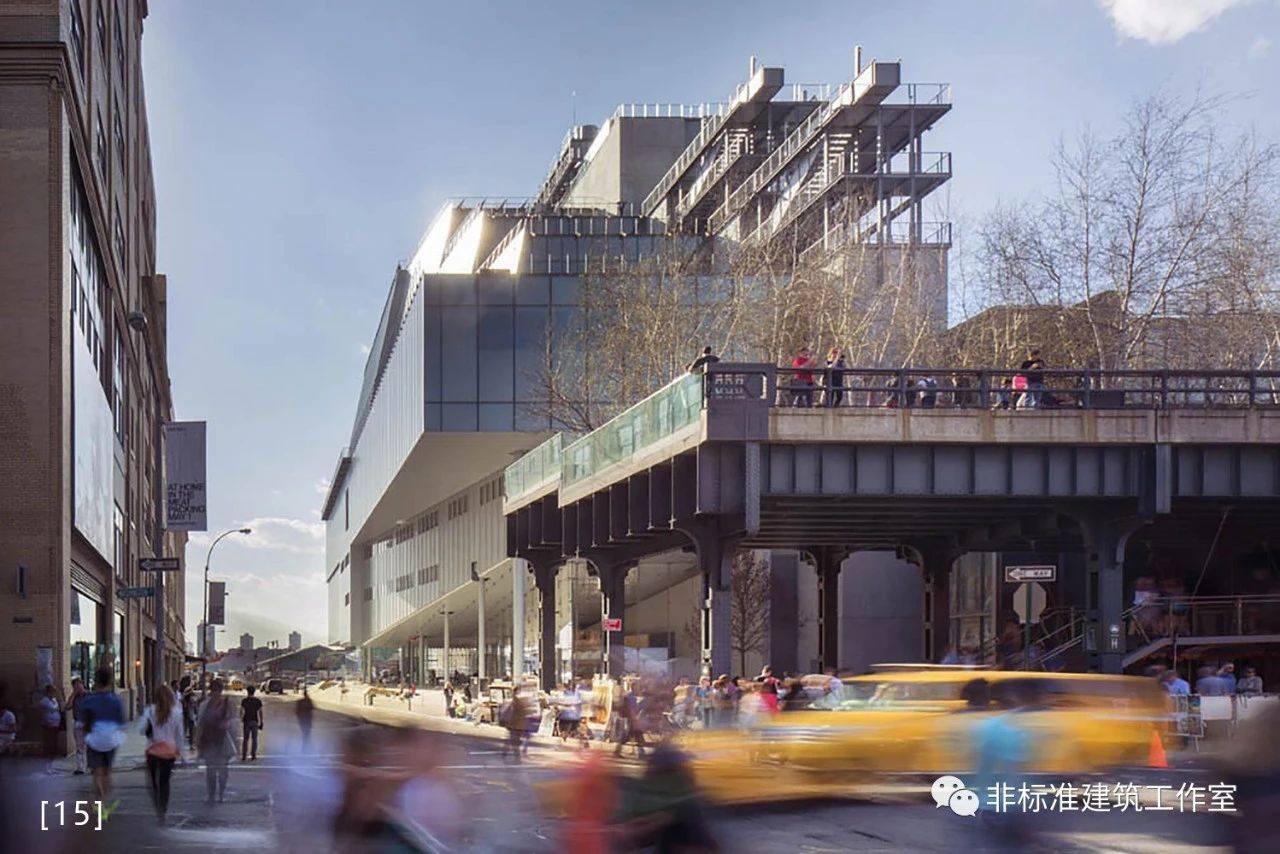

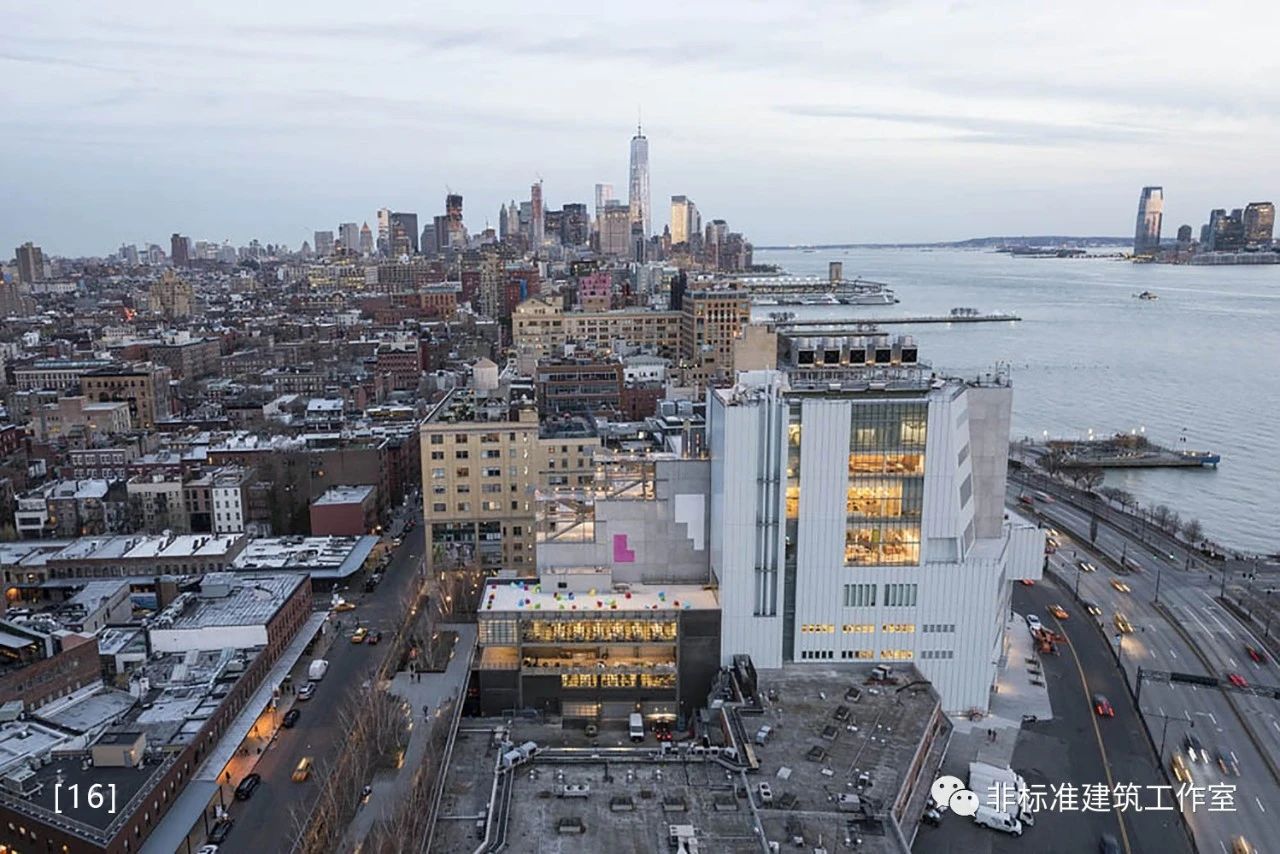

这个项目最后中标的就是伦佐·皮亚诺的小白兔方案，现在已经落地建成了。







小白兔方案的建筑总面积达到20500平方米，比AXIS MUNDI的野兽方案足足多出两千多平米的使用面积来。
可见，无论小野兽还是小白兔，经济实惠的才是下单根本。
