编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),本站经授权转载。


知道把事情搞糟了怎么办吗?

很简单,把它搞得更糟一些。

HEHE 《浪漫传说》


拆房:陈天骄  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松



都说好看的皮囊千篇一律,有趣的灵魂万里挑一。
让人感觉就像是好看的皮囊多不值钱一样,到处乱丢,满大街都是。 这么不值钱又好看的东西多么适合人穷脸大颜值低的画图狗们啊,怎么也没见谁在街上捡这么个皮囊呢?谁家里有富余能不能救济一下。


人间真实或许是——好看的皮囊要靠p,有趣的灵魂得会装。
满大街站着的除了平庸的皮囊就是平庸的灵魂。



我们大部分人都是平庸的建筑师,能力一般,水平有限,有限到连设计院都改名叫设计有限公司了。我们遇到的甲方也大都平庸,花钱盖房子和花钱买菜的意义一样,不过是生活或者工作需要;又不是大力水手,吃了菠菜就可以冲出宇宙。 都是凡人,就找点儿凡人能理解的乐子,不好吗?

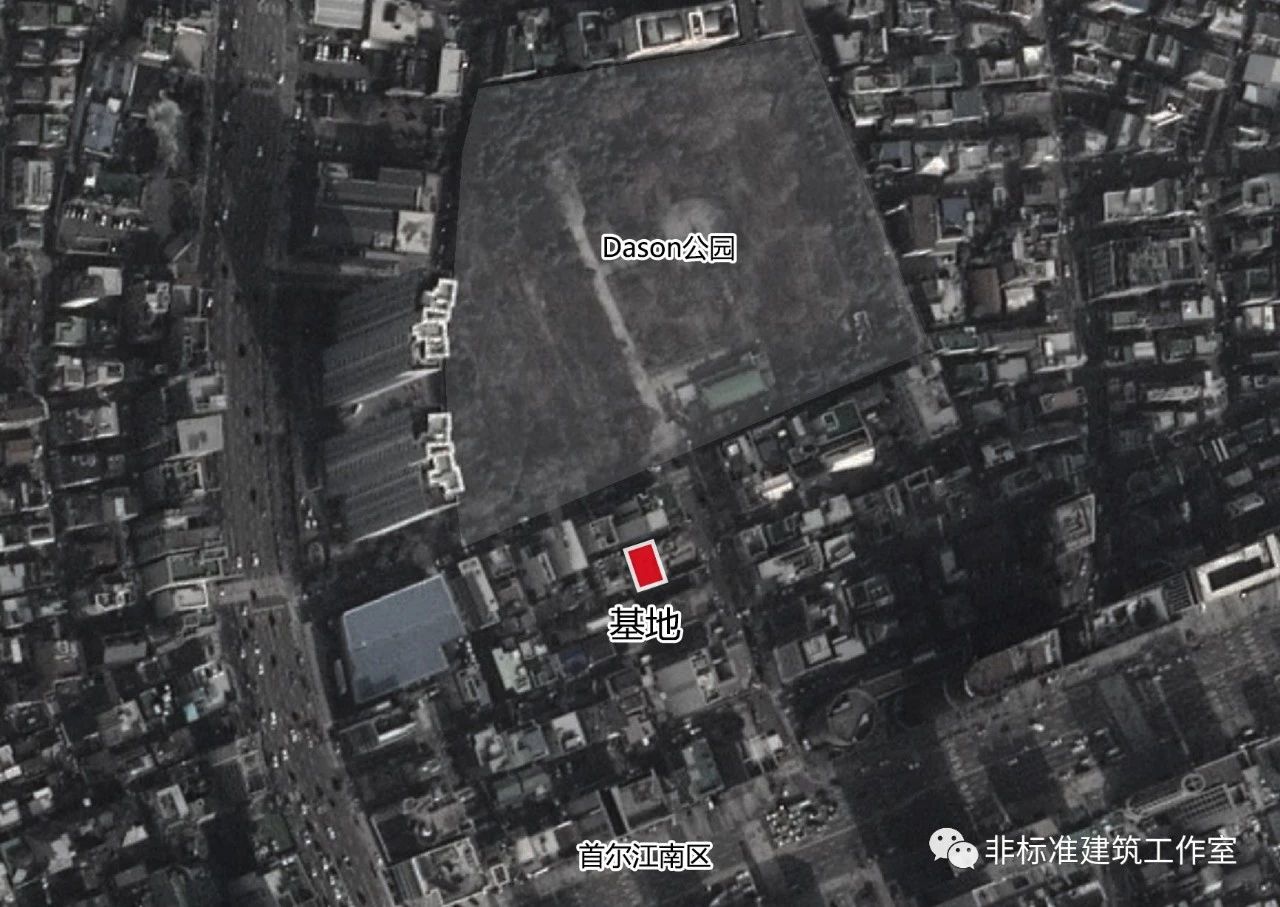

Simone是韩国的一家皮革手袋制造公司。但在过去的30年,他们的主要业务就是给Burberry、Coach等品牌做代工。 每个代工厂都有一个独立品牌梦。Simone也不例外。2017年他们推出了自己的第一个品牌,叫“0914”,虽然听着也不像很贵的样子,但人家就是要号称打造韩国高端皮革手袋。还在首尔的富人区江南区的烧钱街上买了块地,打算建一个品牌旗舰店。 基地周围除了许多许多的豪华商店和高档餐厅,还有个环境不错的公园。

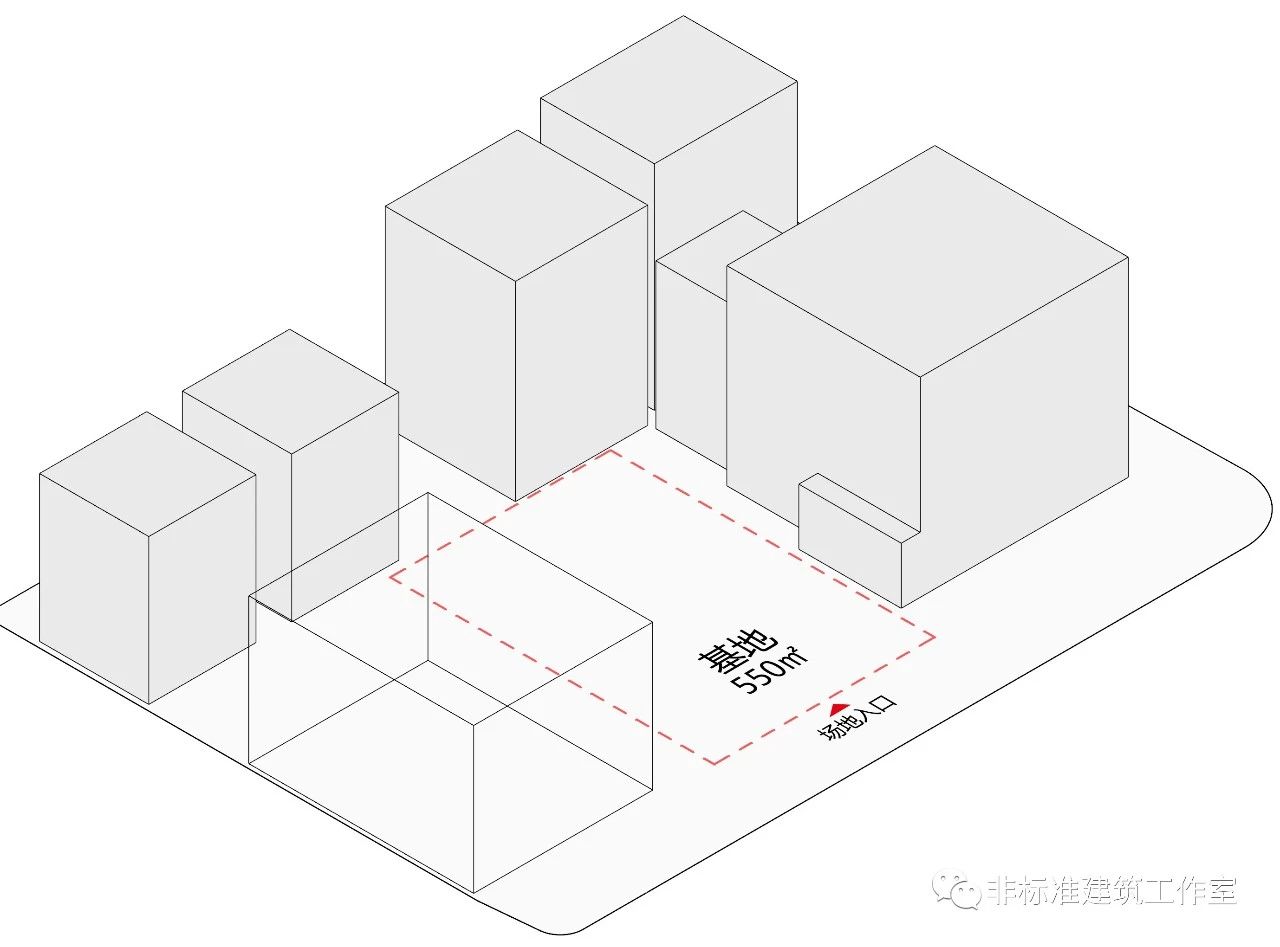

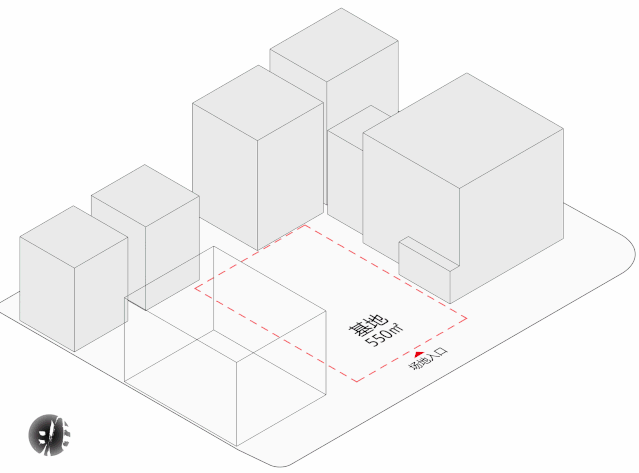

场地不算大,只有南侧临街,入口自然是设置在沿街面上。

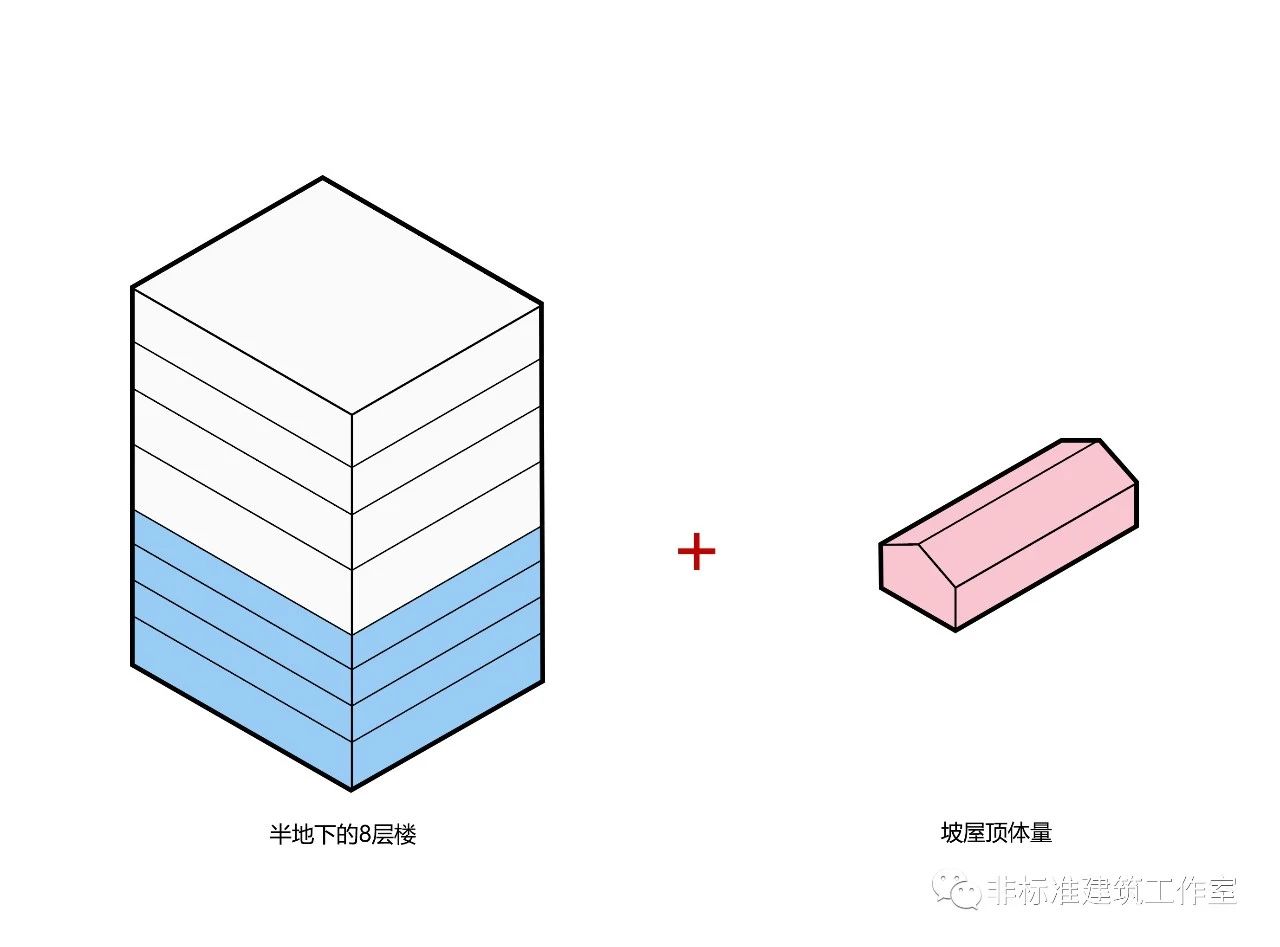

根据任务书要求,大概需要2400㎡的功能面积。可基地退线之后只剩下320㎡的基底面积,也就是说至少要做8层才够用。然而场地限高20m,只能做成地上4层、地下4层。

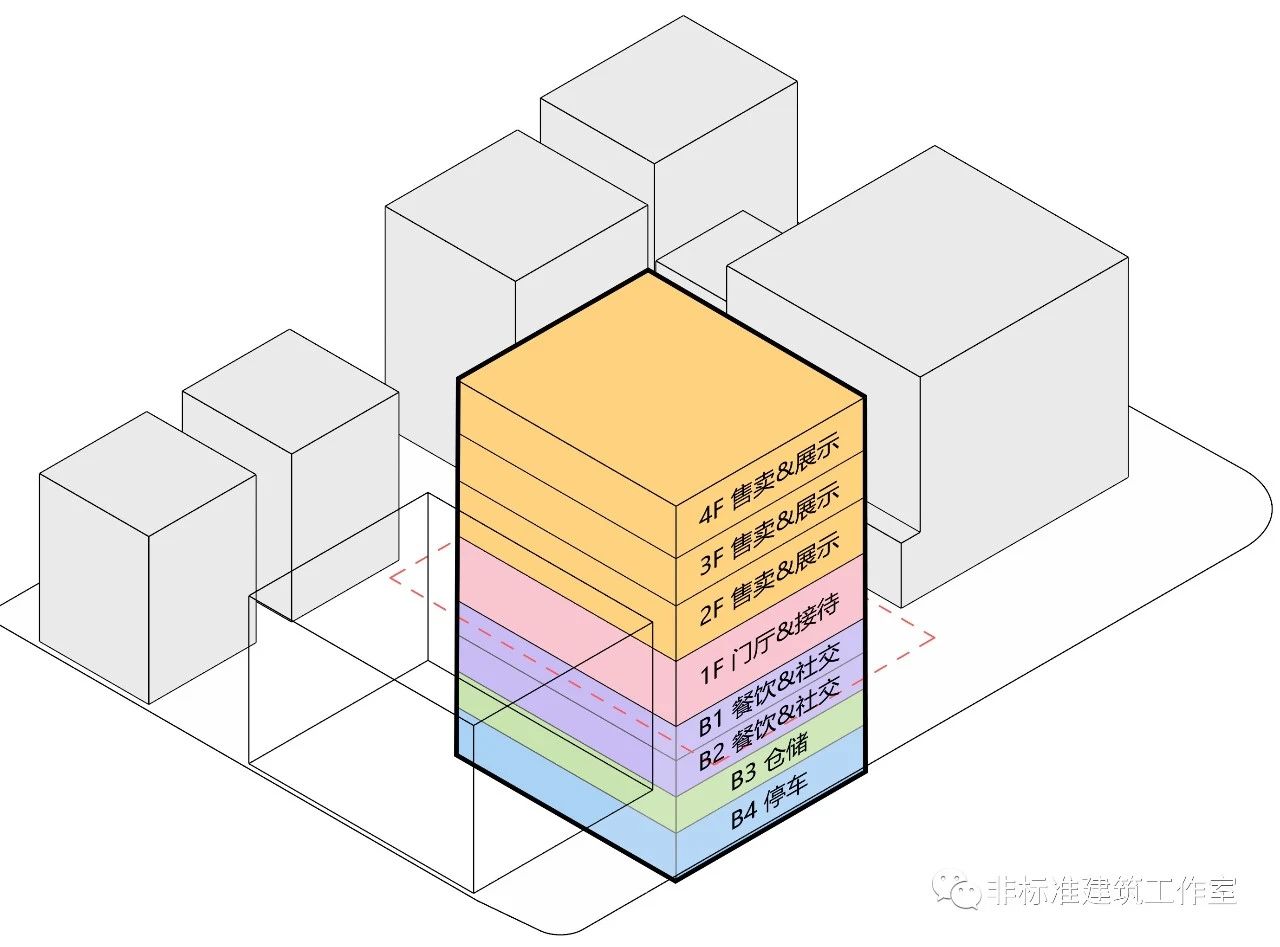

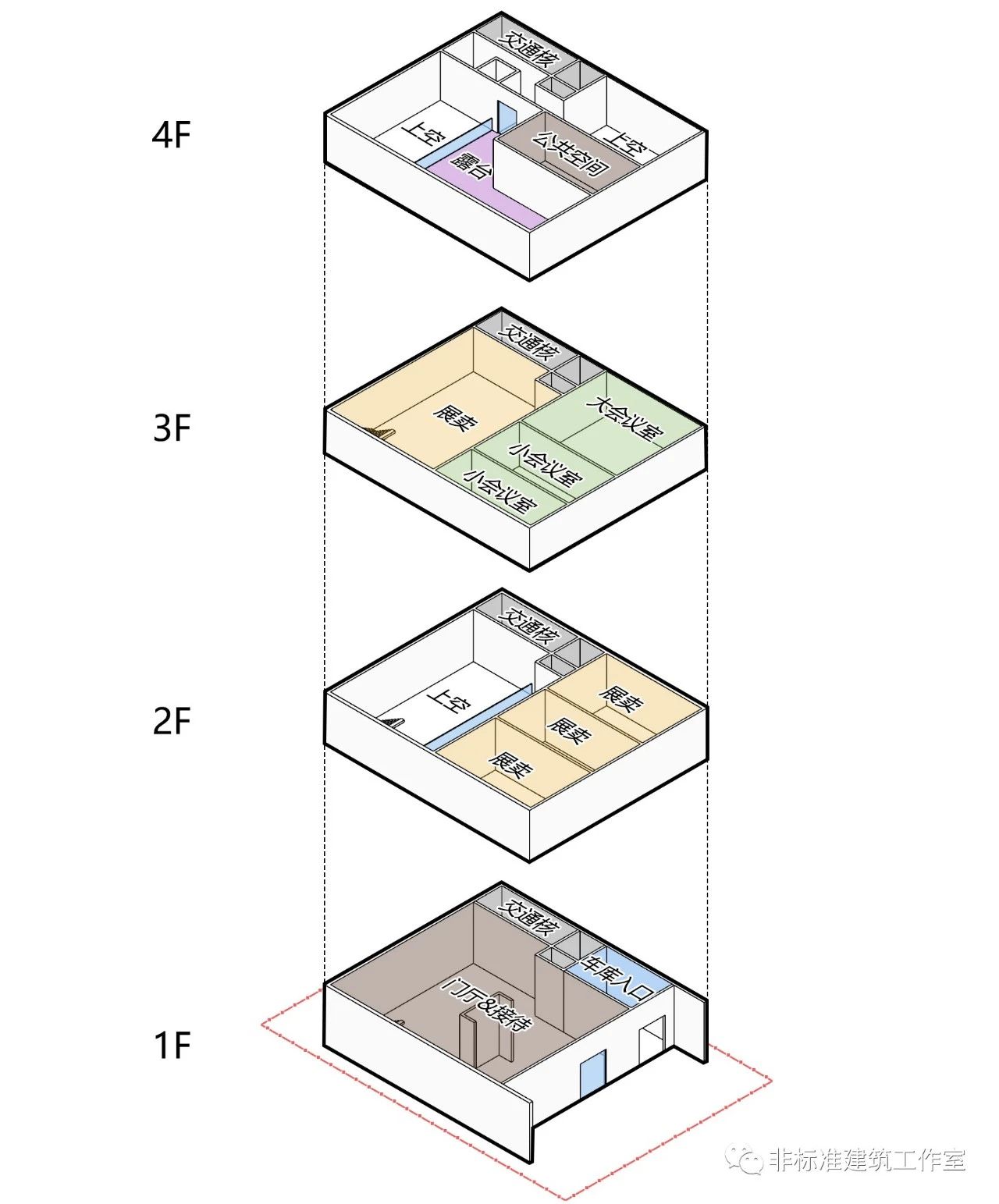

地上肯定要优先售卖展示使用,只能把餐饮和部分休闲休息空间放在地下。


按照奢侈品旗舰店的一般规律,不整点儿高大上的空间造型,怎么能显示出我“贵”?我要是不贵,尔等凡人怎么跪? 但0914估计刚从凡人进化不久,还不太适应奢侈品界烧钱的生活方式;也或许是代工厂的出身底气不足,反正这位童鞋事到临头反而怂了。

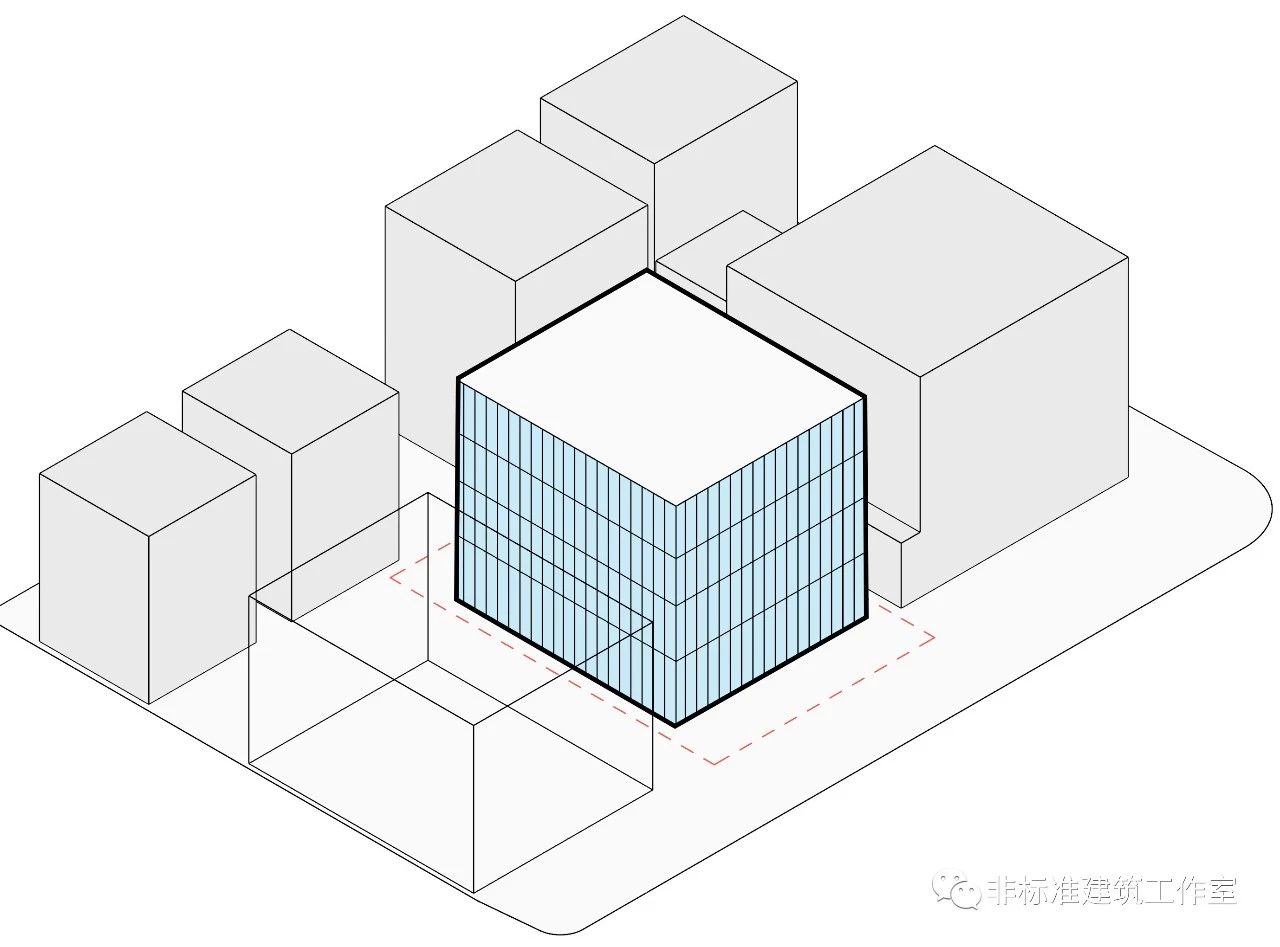

辣么高端的品牌竟然让建筑师本着省钱省事儿不扎眼的原则来设计——然后,建筑师也很实在的就布置了一个方盒子。


功能排好后,再套上个幕墙立面。如您所愿,一个真·平平无奇的旗舰店诞生了。请签收。


毫无意外,甲方爸爸拒收。理由也很朴实:不够特别不够显眼不够贵。


有趣的甲方万里挑一,有钱的甲方更是万里挑一。
有趣有钱有理想有审美的四有甲方——为什么要请我们这种平庸的建筑师? 0914才是日常甲方的代表:想低调不甘心,想高调没信心,反复纠结抓不到中心,最重要是没钱又怕麻烦,但又蠢蠢欲动想让建筑师来献爱心。


具体到0914这里,就是要高端但不能真的花很多钱,要特别但不能实施起来太麻烦,要显眼但不能抢了别的品牌的风头。

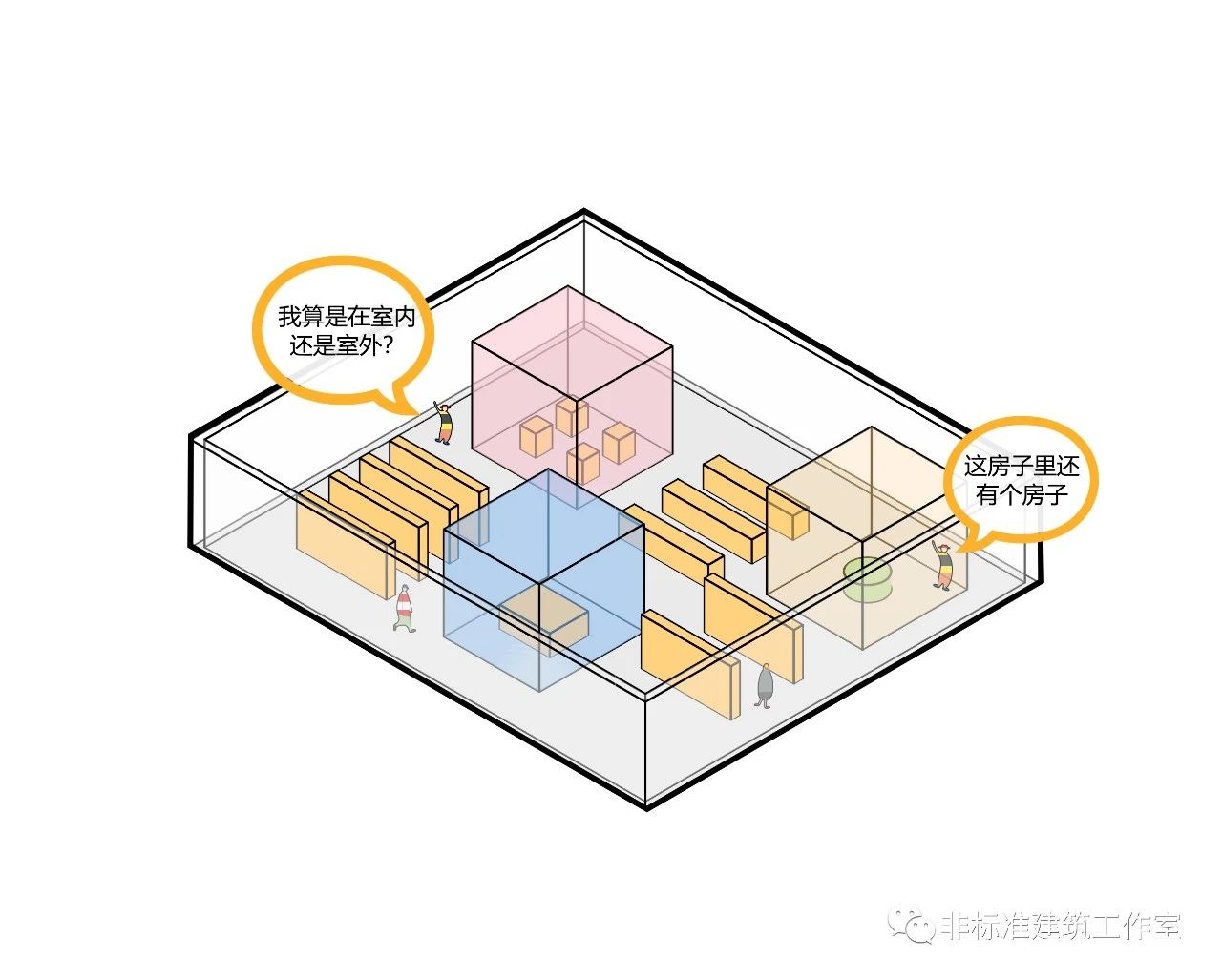

委托建筑师TRU Architects心态很好,没打算对甲方进行理想绑架上价值,祭出了好用又省钱的一步空间塑造法——通过在空间中插入完整几何体量来增加空间层次。


实话实说,这一招基本上都烂大街了。估计本科生参加竞赛都懒得用了。 TRU也没打算就直接这么用,他们为这个平庸俗气的设计方法加了一点儿更俗气的佐料。


这个更俗气的佐料就是——符。号。通常在建筑师的理解里,抽象的肯定比具象的高级,原创的一定比原装的牛B。

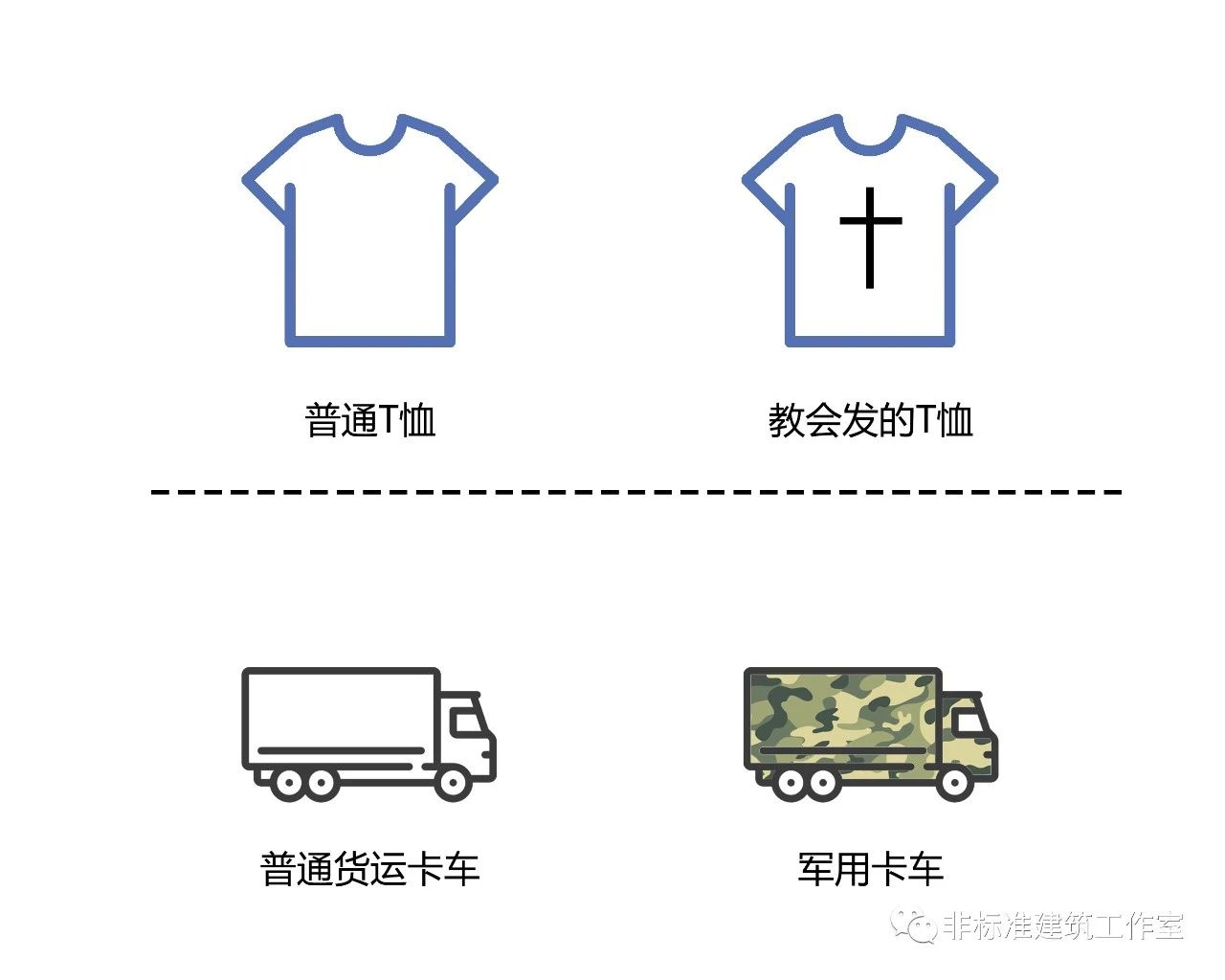

所以,一个约定成俗的符号基本就等于是一个原装的具象元素。使用符号去做设计就是偷工取巧的旁门左道。 那么,问题来了:能取巧为什么不取?毕竟符号确实可以很容易的获得引起共鸣的吸引力啊~ 比如一件T恤上面画上一个十字架,就立马变得跟宗教有关;一辆卡车刷上迷彩涂装,就立马变成军用卡车。


TRU选择了一个在建筑中很常用的符号,就是一个在全世界都能被识别的房屋符号。


其实也就咱们死心眼,这个房屋符号已经被各种大大小小的建筑师反复在大大小小的建筑中运用无数次了。


因为真的简单又好用啊——给我一秒钟,还你平庸的方案一个有趣的皮囊。

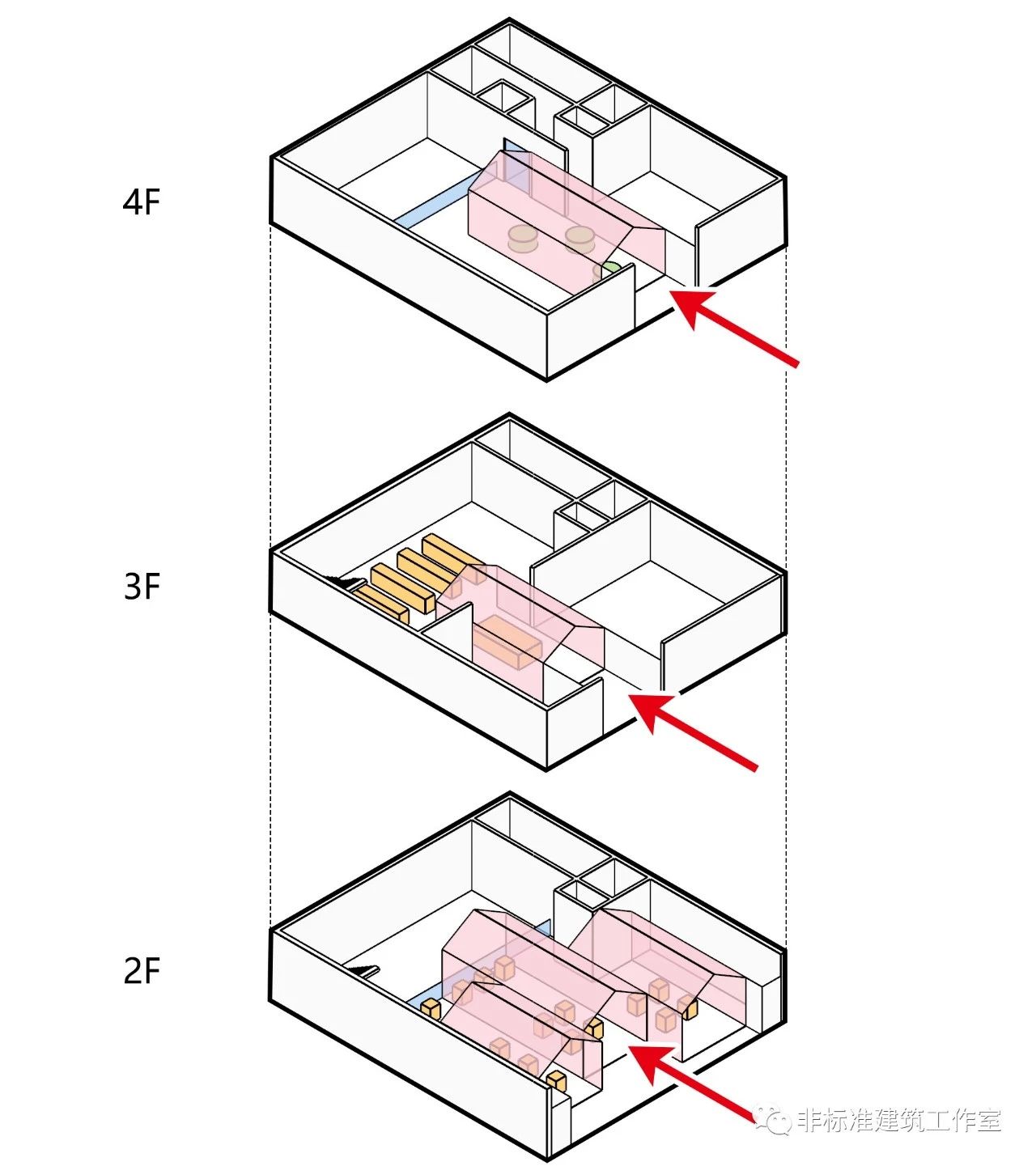

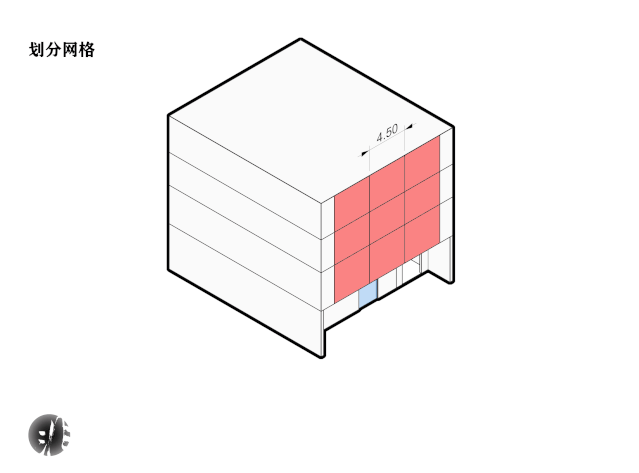

首先把展卖空间转化为独立的小体量,这样就可以插入尽可能多的体量,获得更丰富的变化。将沿街的三层展卖空间分成宽4.5m的小格子,共9个单元。随后根据楼内的功能布置情况将网格进行削减、调整。

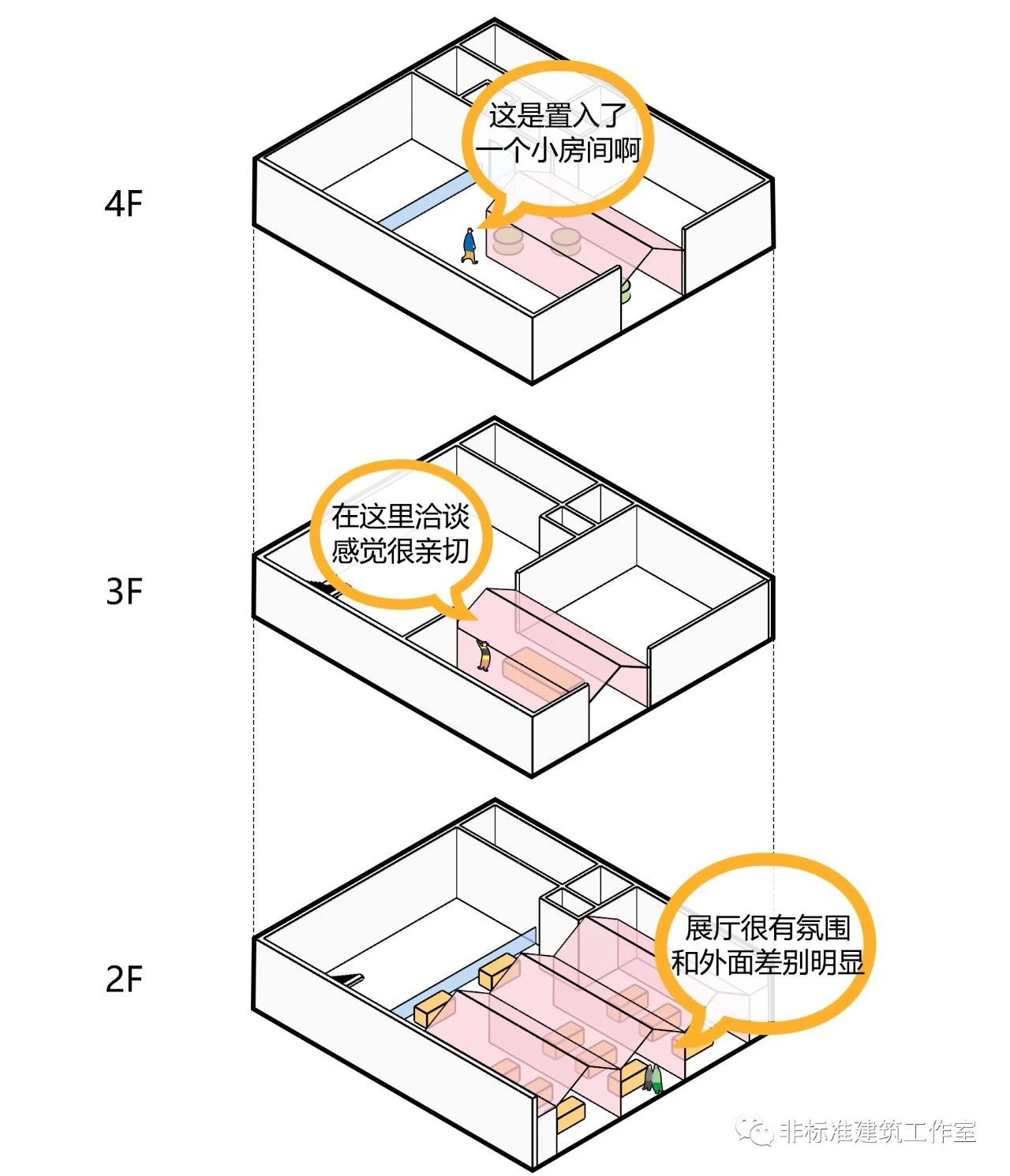

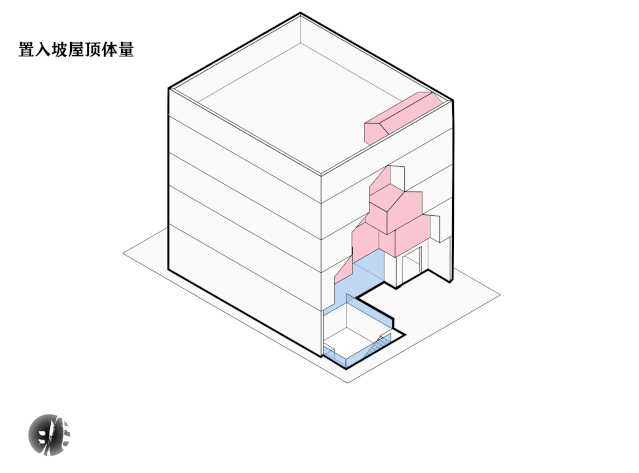

随后置入坡屋顶符号体量。这个符号的魅力就在于不但增加了空间层次,还在瞬间模糊了人们对于建筑内外的认知,引发人们对于“一栋房子”的联想,产生进入“另一栋房子”的错觉。而这个转瞬即逝的迷惑就是空间兴奋点也是记忆点。

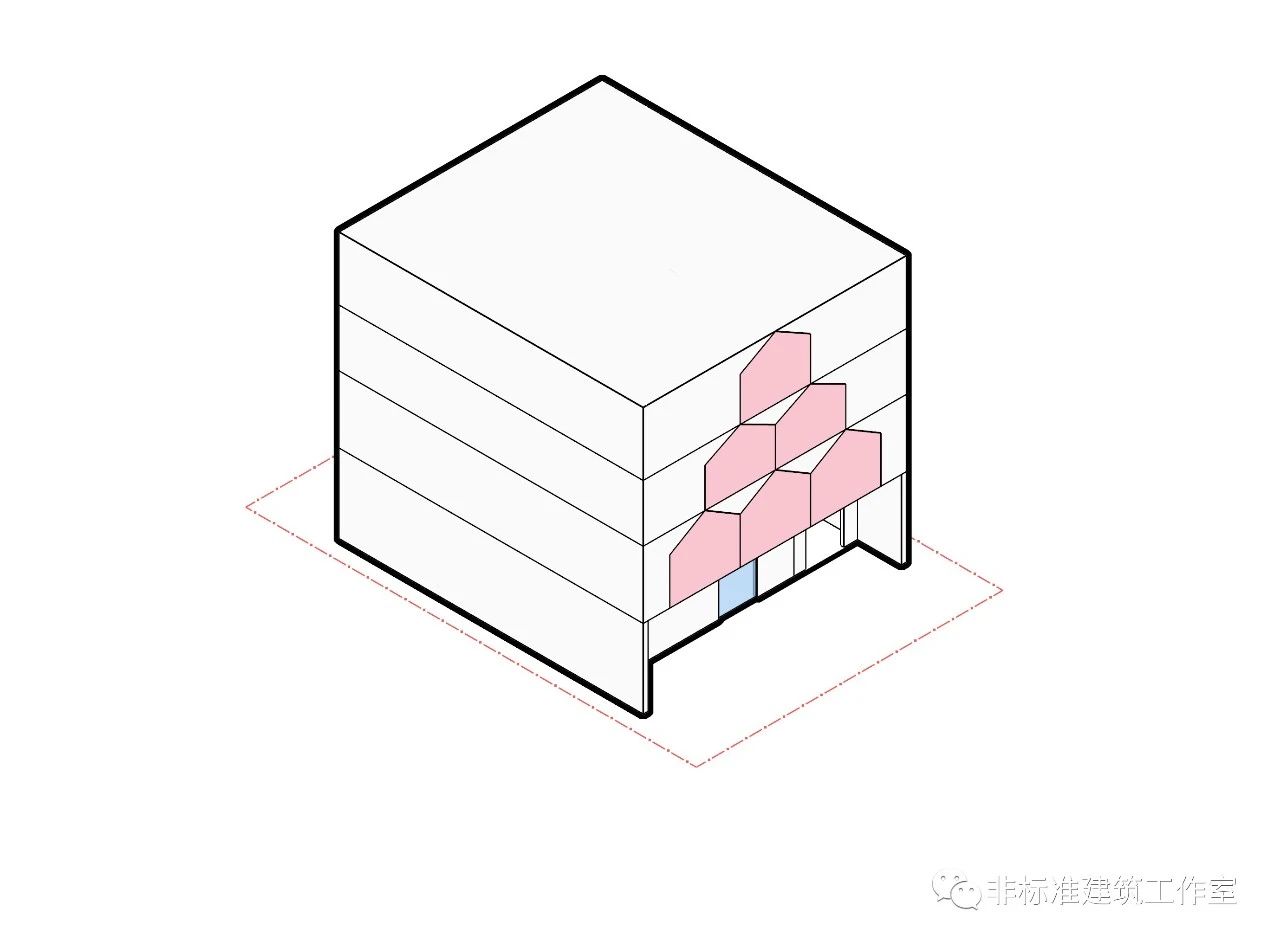

插入坡屋顶体量后,建筑变成了这样↓


随后根据各个房间面积需求的不同,将坡屋顶体量进行不同程度的缩进。同时营造出立面上参差不齐的效果。

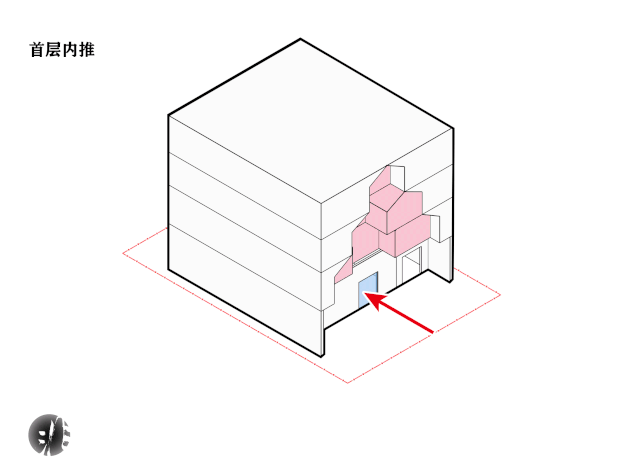

展卖空间处理好后,首层外墙同样内收,让出广场的同时配合上方的坡屋顶体量增强对广场的围合感。再顺势加入一个下沉庭院来改善地下餐厅的采光环境。


现在销售展示空间基本已经搞定了,最后在屋顶上再放置一个矮小的坡屋顶体量,并打通楼板,设置屋顶花园。


最后再在房屋符号上加一些开窗,更加具化房屋形象的同时也是正常采光需求。收工回家。

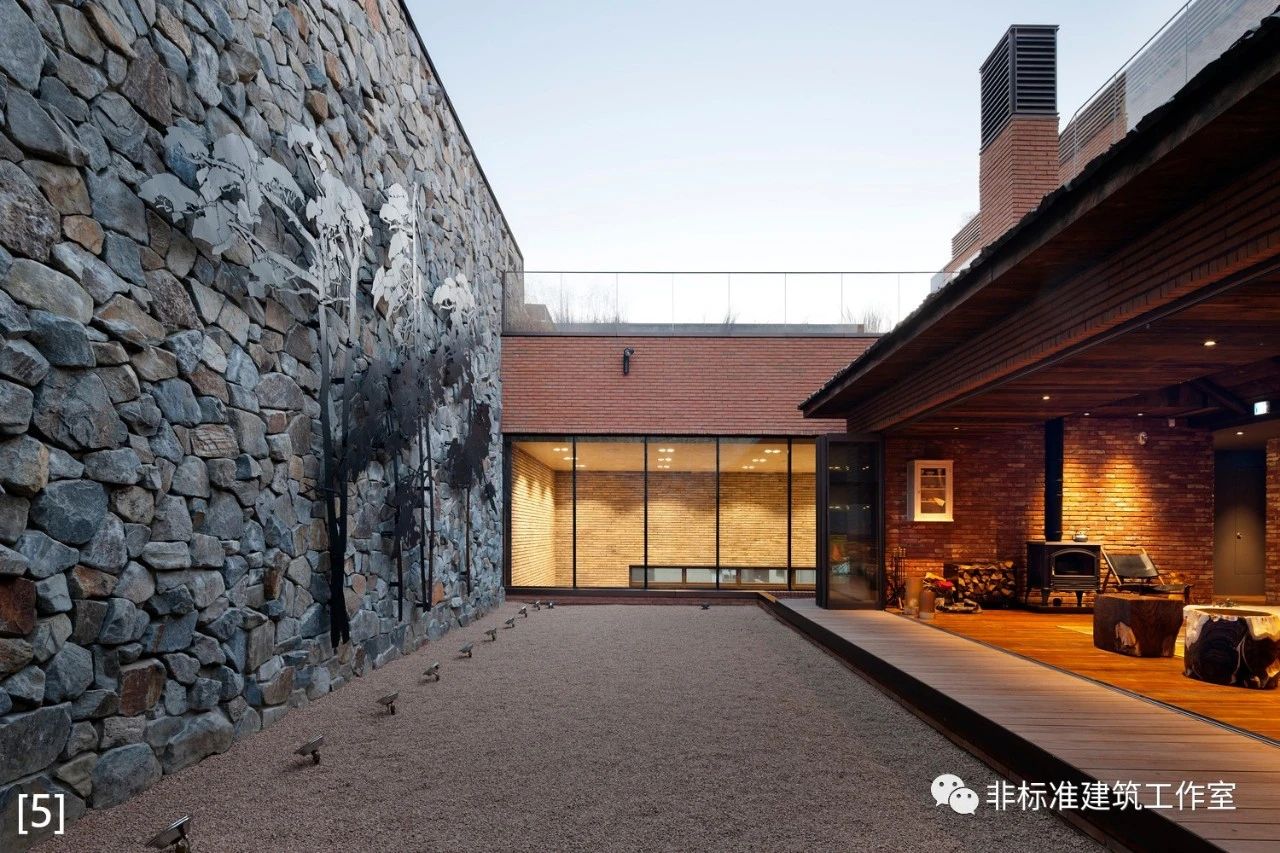

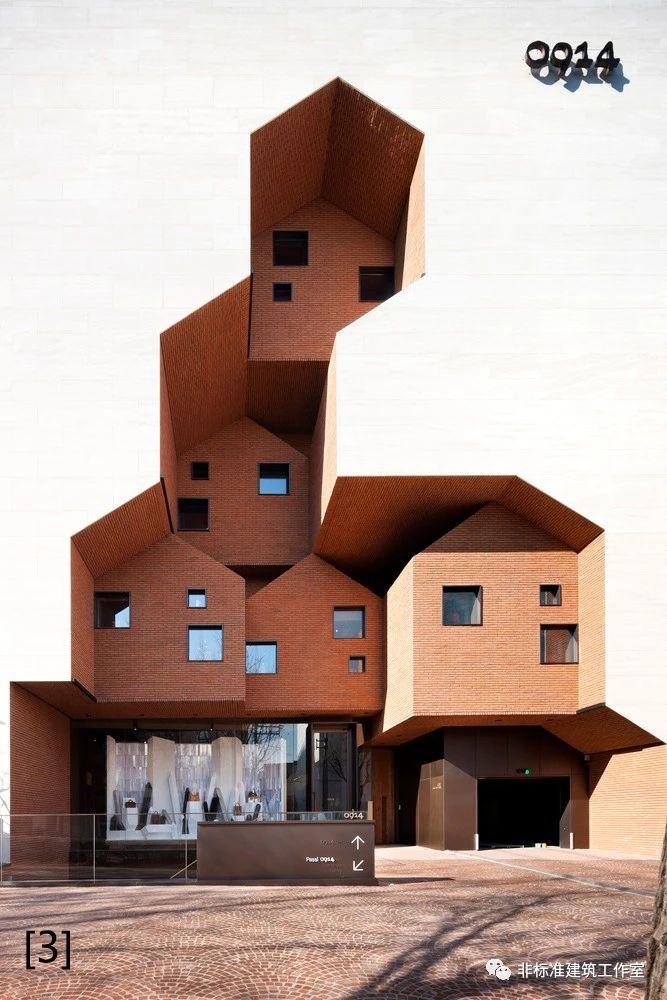

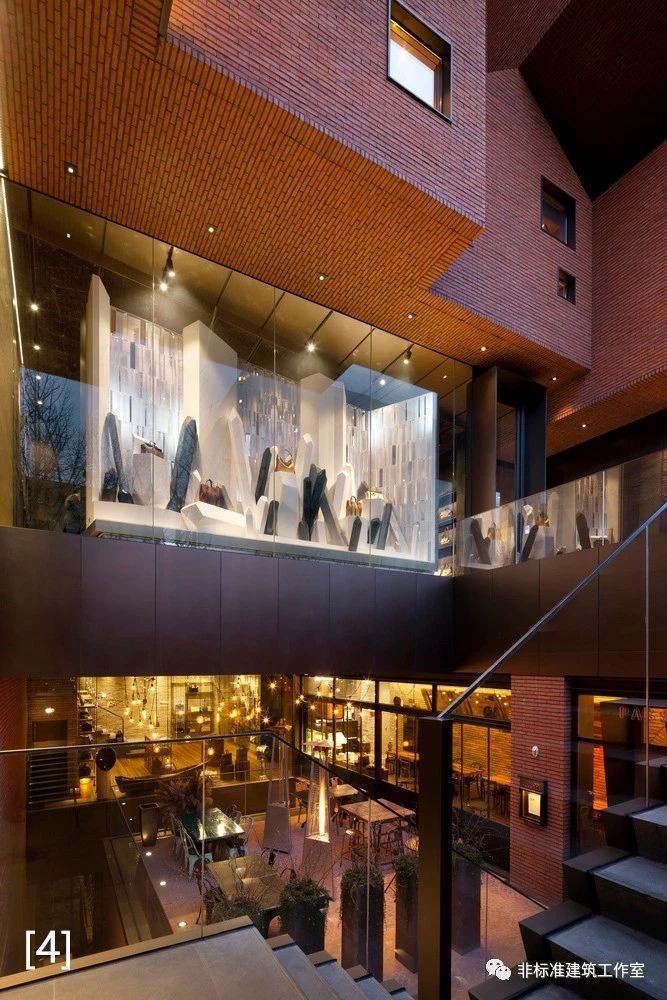

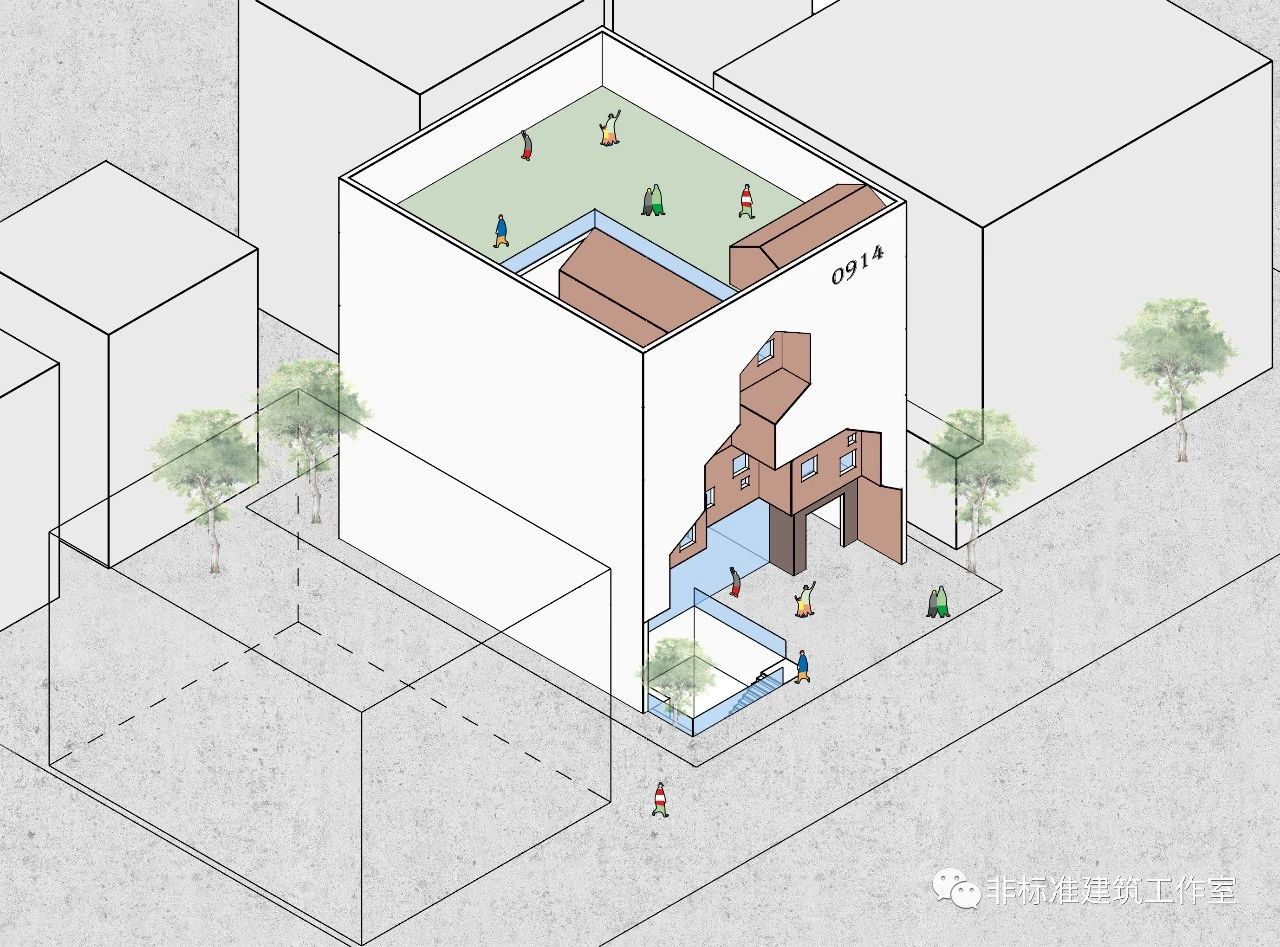

这就是TRU Architects设计的Simone 0914首尔旗舰店。方法虽然庸俗又简单,可效果还不错。









最后再来看一下完整过程。






夸张一点儿说,任何时候你把方盒子换成房子符号,都能收获惊喜。
庸俗,但有效。






2015年,越南的KIENTRUC O事务所同样只用这一步庸俗操作出色地将一个别墅改造成了一个有趣的幼儿园。

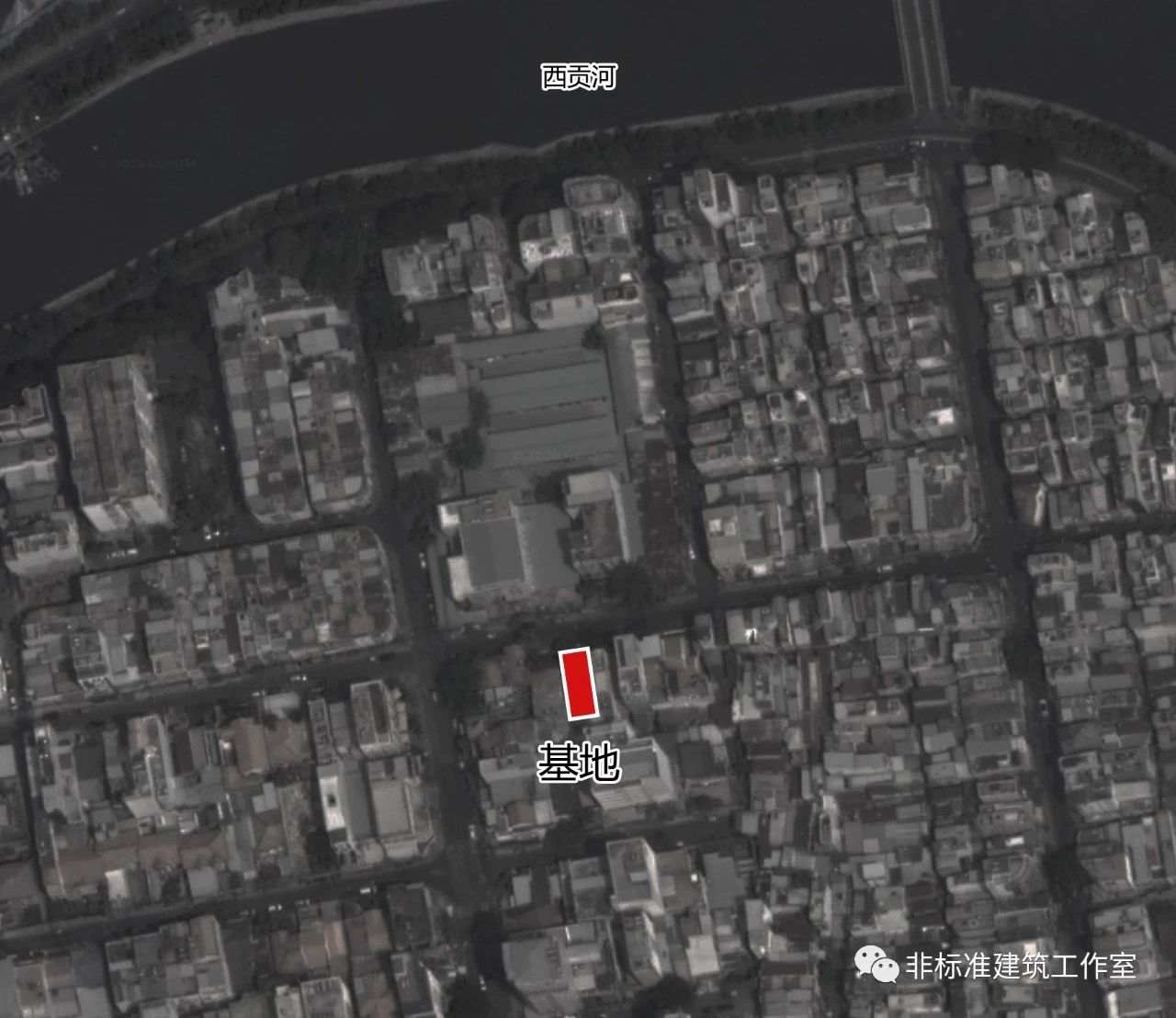

基地位于胡志明市的老城区内,临近西贡河畔,周围的建筑都是三层左右的民居和商业。

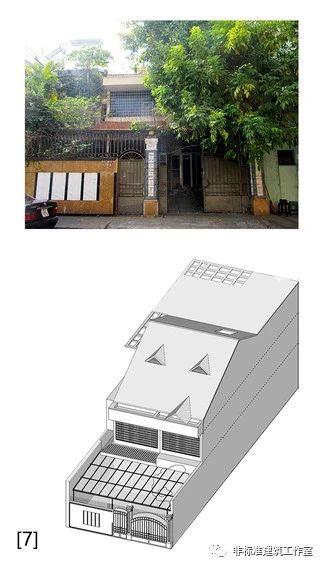

原来的别墅有三层,造型就是当地常见的坡屋顶体量+院子的模式。

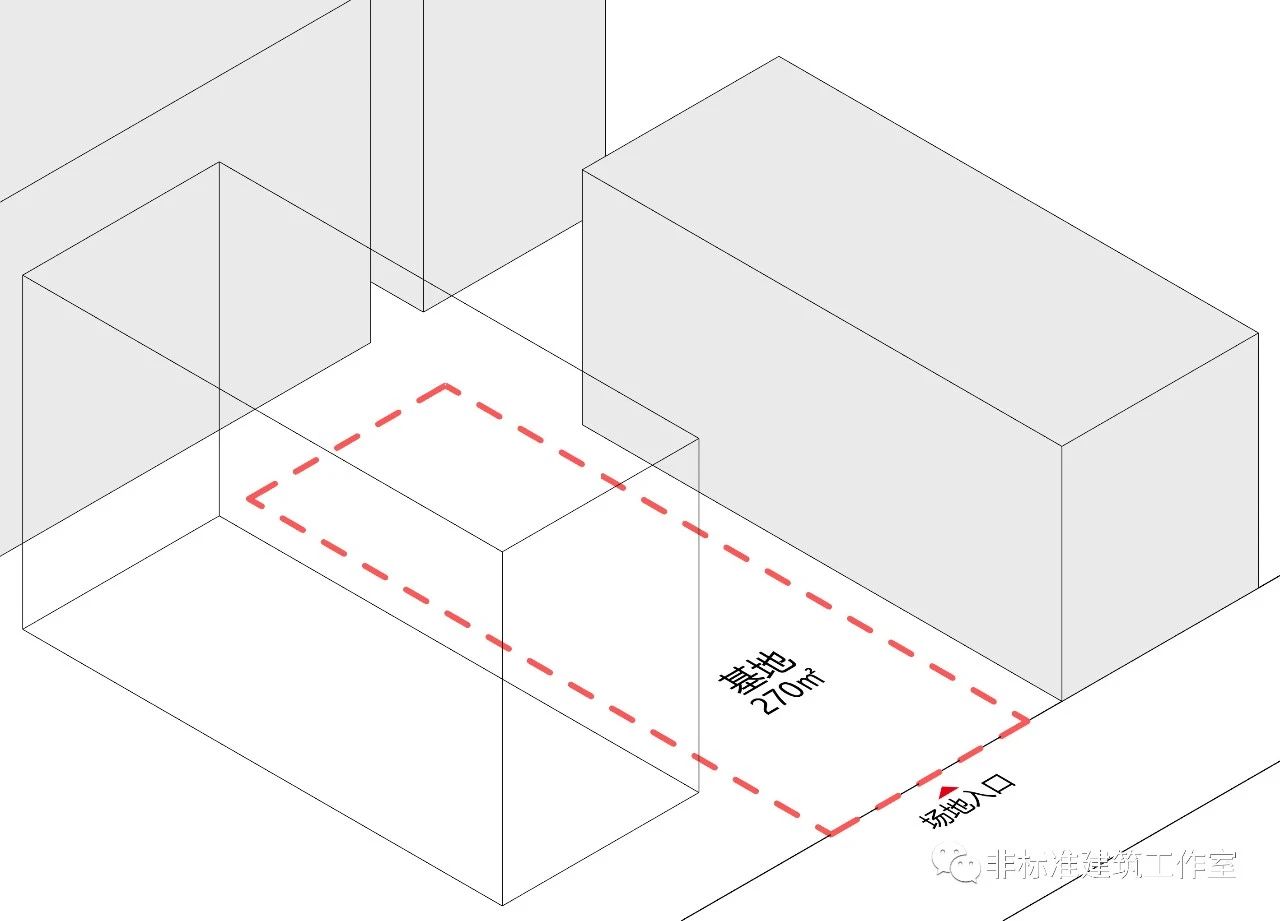

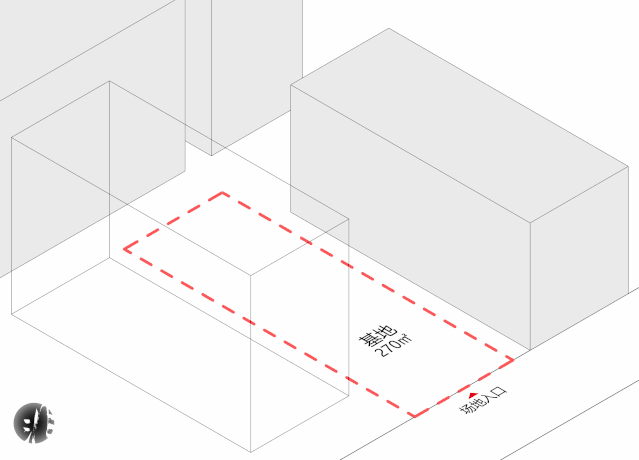

基地只有北侧临街,用地面积270㎡,除去院子还剩200㎡。要求在此基础上改建出一个建筑面积500㎡、容纳7个班的幼儿园。这还不算完,甲方还要求尽量维持原有的体量、高度和建筑风貌,既不能破坏了住宅区的feel,还得一眼看出来这是个幼儿园。

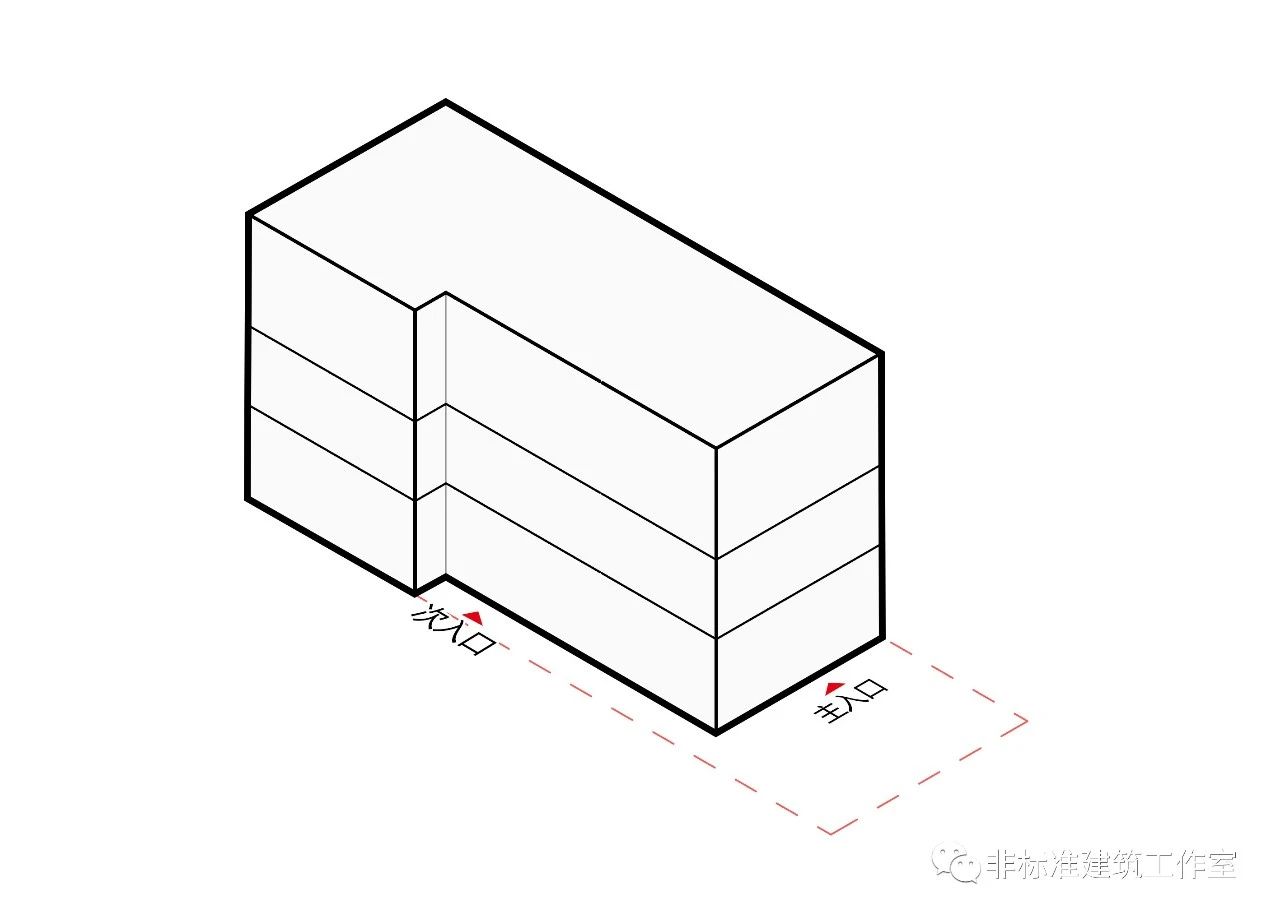

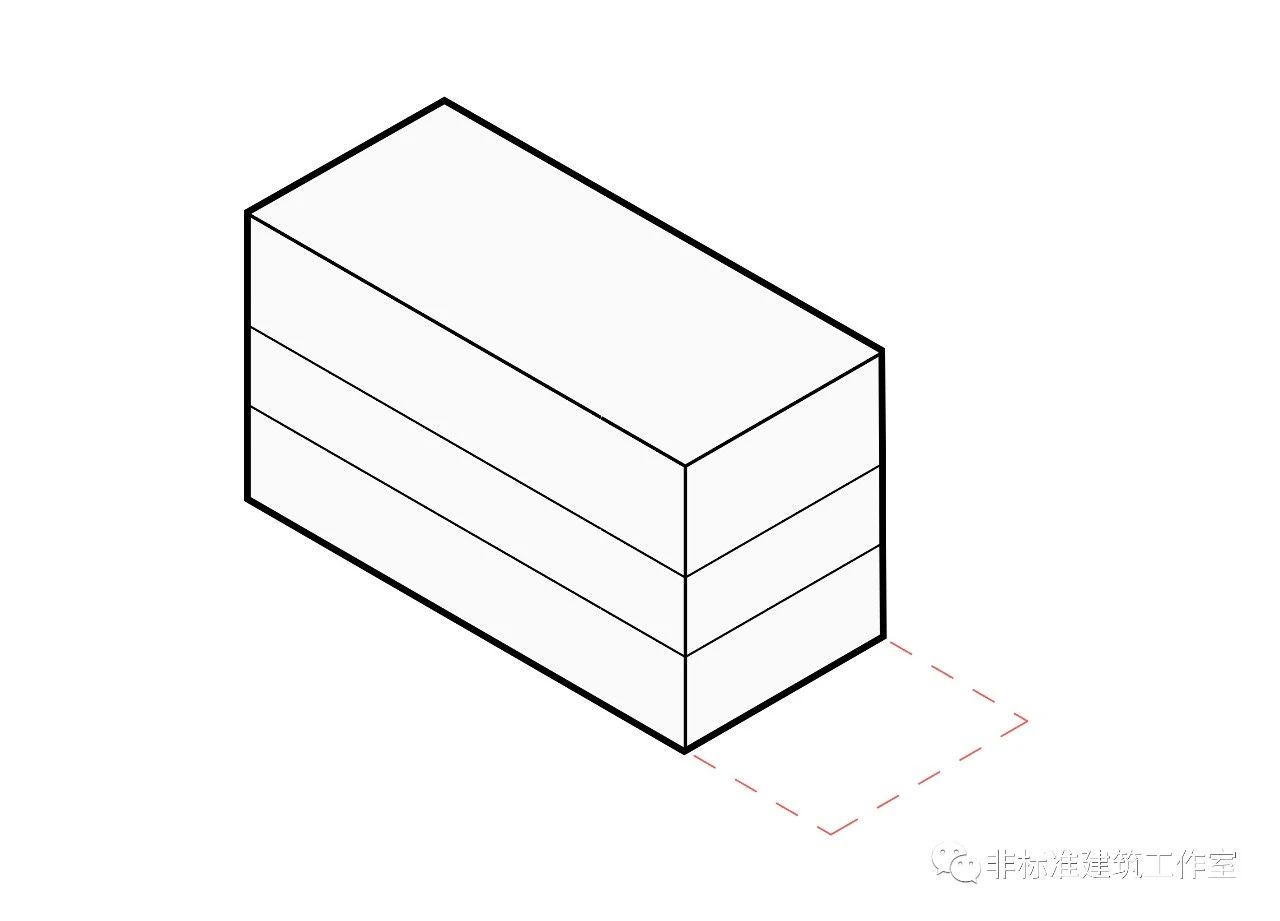

我们先按照原先别墅的大小和高度拉起一个三层的体块。

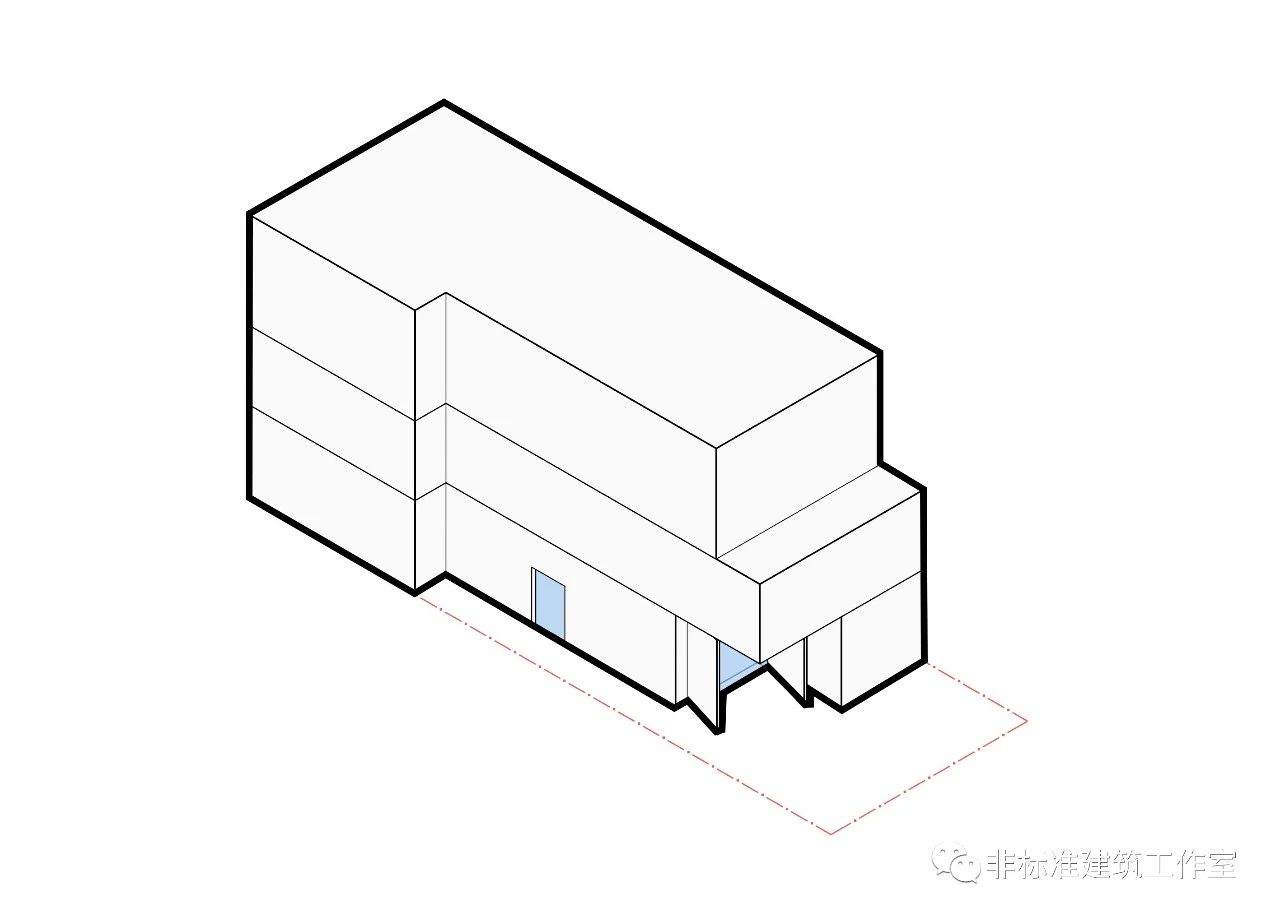

住宅改幼儿园的难点在于:后者在使用人数、交通流线以及场地设计等方面要复杂得多。幼儿园至少要配备两个出入口(一个给师生出入,一个用来运送物资和垃圾)。场地只有一侧临街,且沿街面宽度还不到10m,想把两个入口放在两端根本不可能,只好把建筑前部的面宽再缩窄一些,留出一条通道来放置次入口。

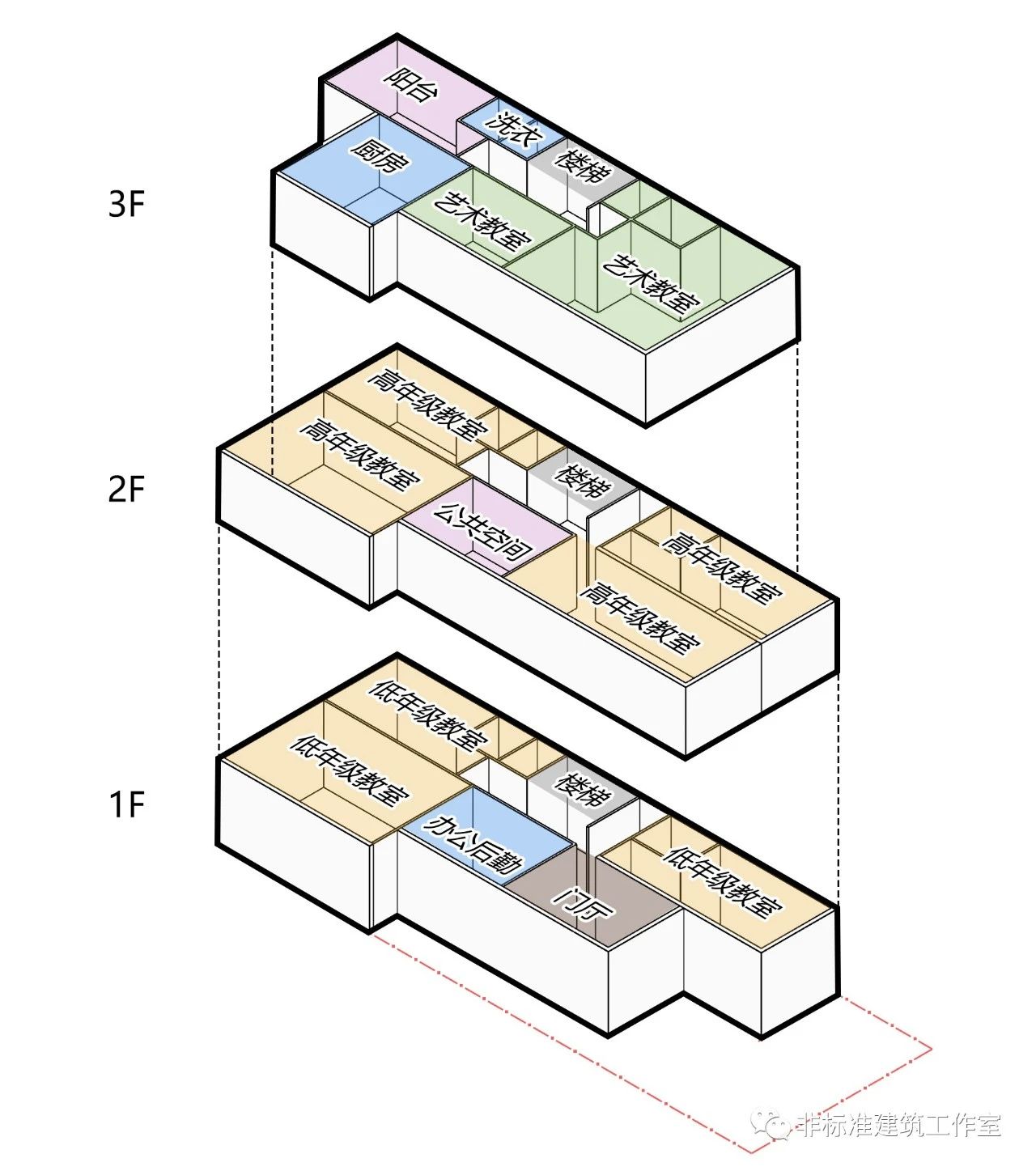

随后布置功能区,受场地和预算的限制,采用中部布置楼梯、南北两侧布置使用空间的模式。首层布置三个低年级教学单元,二层布置四个高年级教学单元,剩下的艺术教室和后勤用房则放在三层。首层入口部分适当缩进,扩大庭院面积。

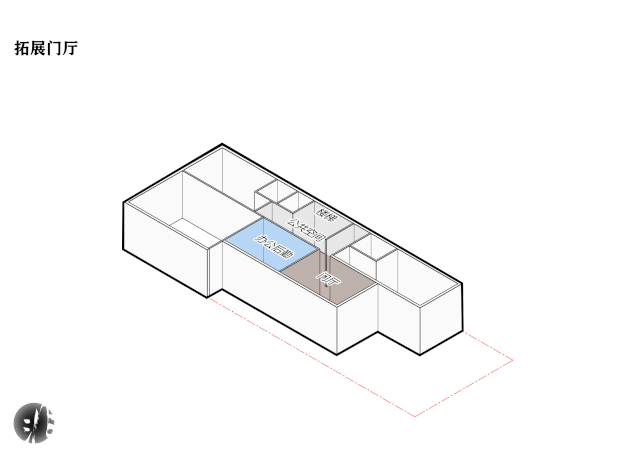

此时发现一层的后勤部分将楼梯前的公共空间与门厅割裂开来,显得空间狭小闭塞。于是插入一道斜向墙体,把门厅和公共空间连成一体,提升空间体验。


至此,这个别墅已经在功能上变成一个幼儿园了。下面就是形象改造了。


当然相信你有一千种方法能让这个幼儿园看起来高级又漂亮。但KIENTRUC O事务所还是选择了庸俗简单的“房子符号插入法”

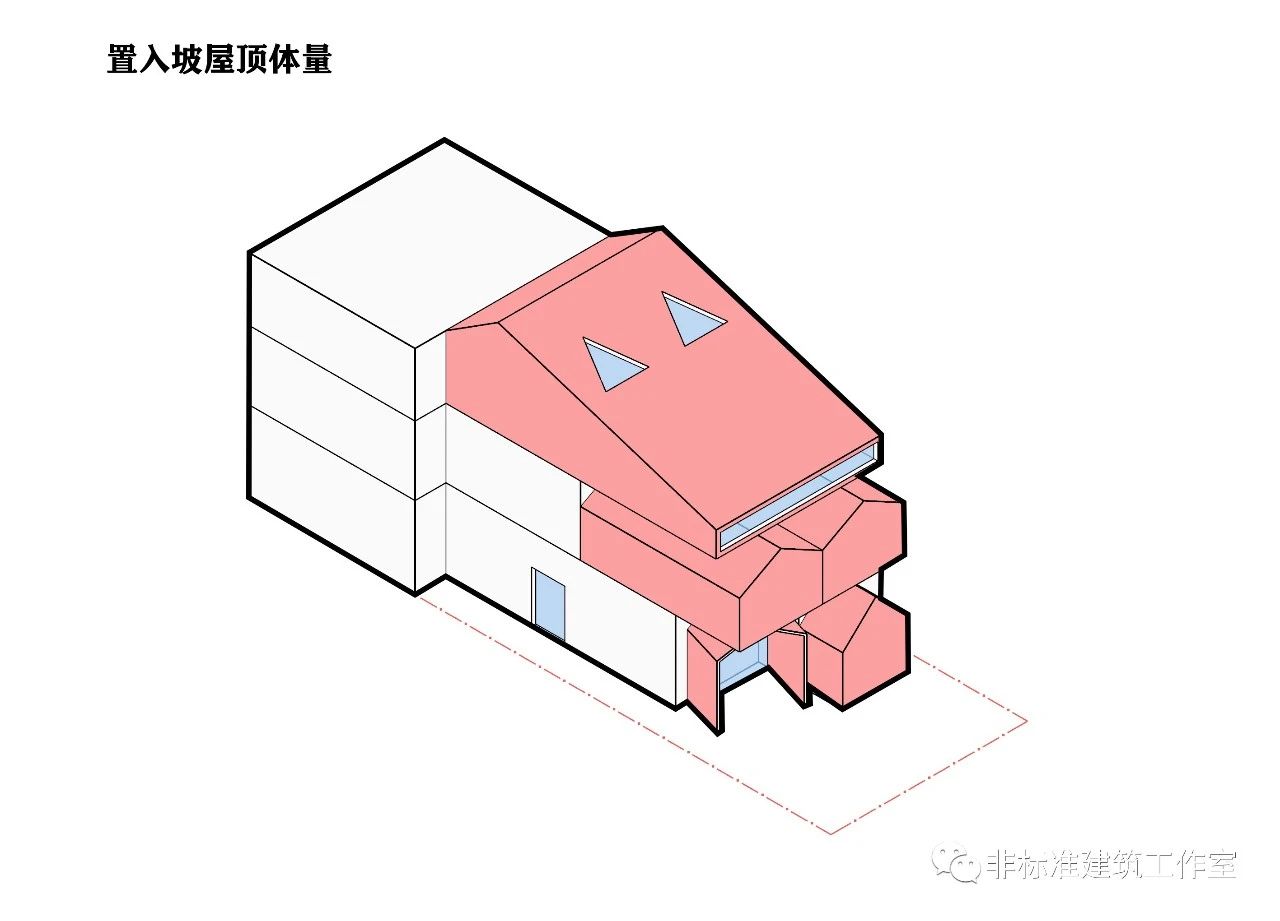

一方面是对原有别墅造型的延续,使得幼儿园能融入周围环境,另一方面能增加空间层次,同时还能照顾儿童的身体和心理尺度。一箭三雕有木有! 这个建筑体量比上面还小,就不用划分网格了,直接把1、2层的门厅、单元教室还有3层的艺术教室都变成坡屋顶体量,3层的屋顶自然是延续之前别墅的大斜坡+天窗造型。

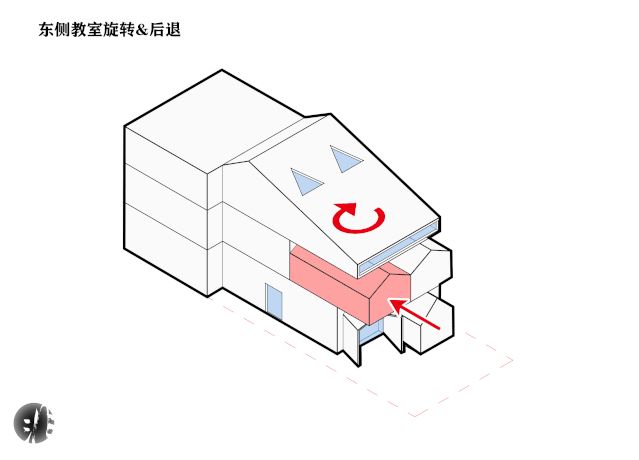

2层的两个教室的立面目前完全一样,导致立面看起来呆呆的,于是把2层西侧的坡屋顶体量进行弱化,将其旋转90度并后退,留出一个小露台;另一个则把坡屋顶体量加宽并向外延伸,增强对比效果。

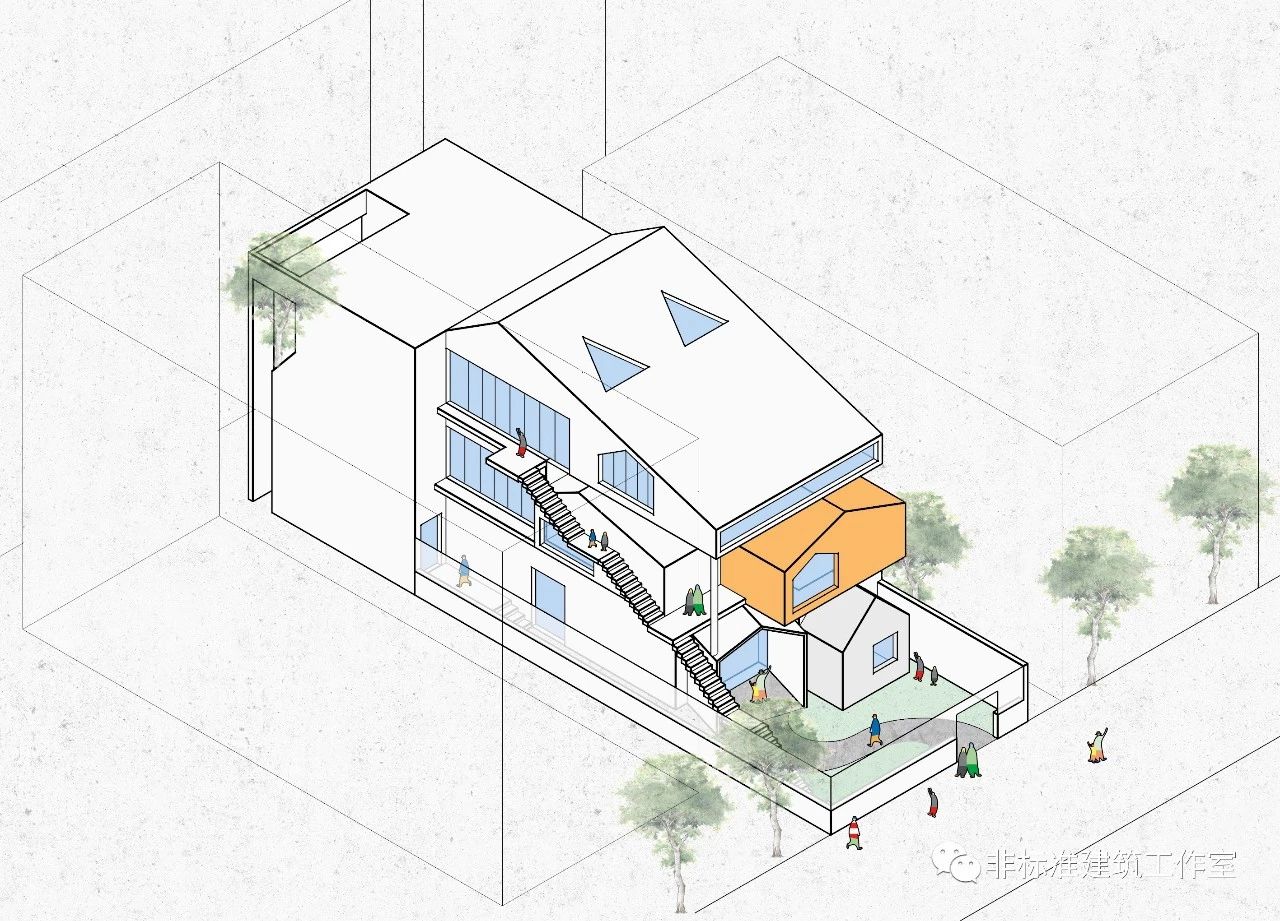

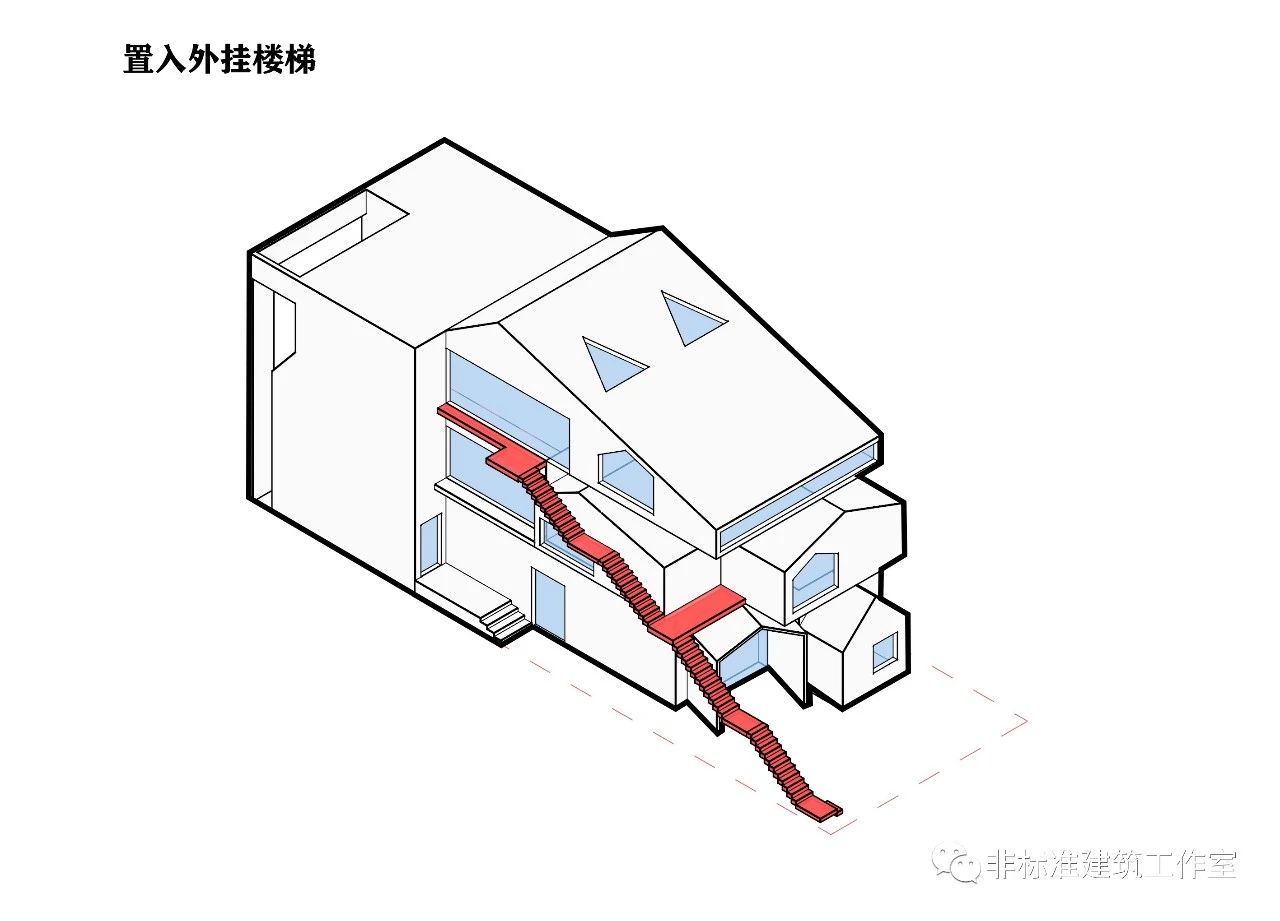

坡屋顶调整到位后进行立面开窗,再把之前留出的通道空间利用一下,加上一组外挂楼梯来连接各层的平台,也顺便让后勤入口更隐蔽些。


最后再布置一下院子。OK,收工!

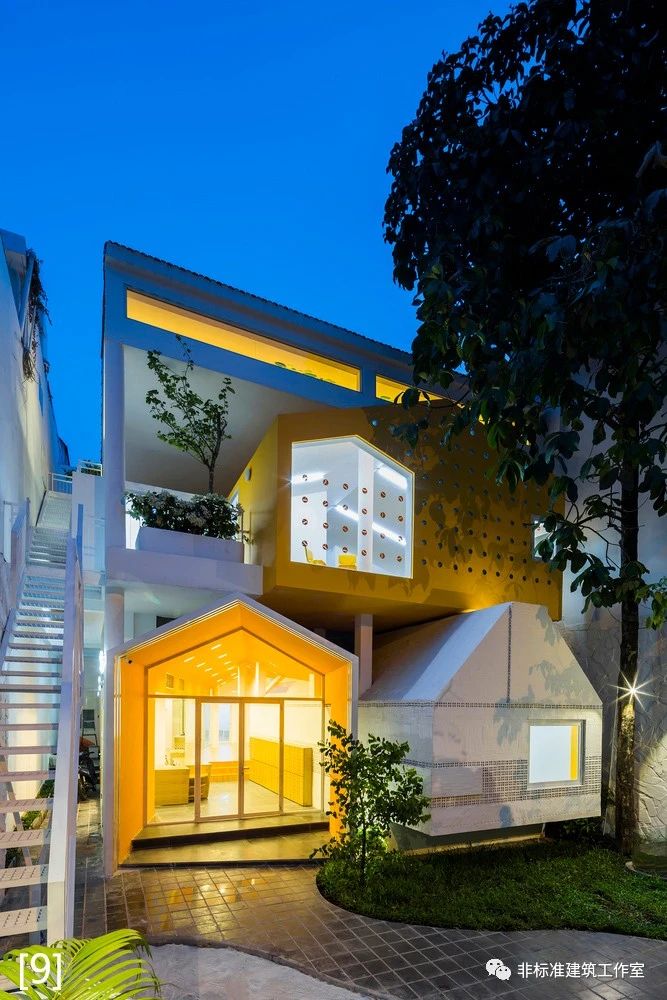

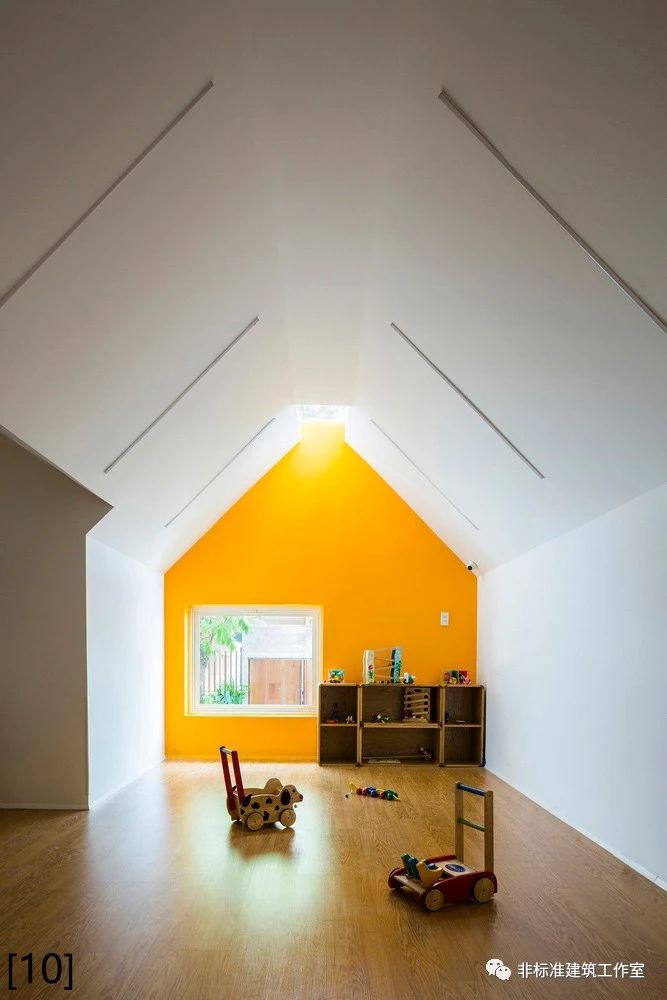

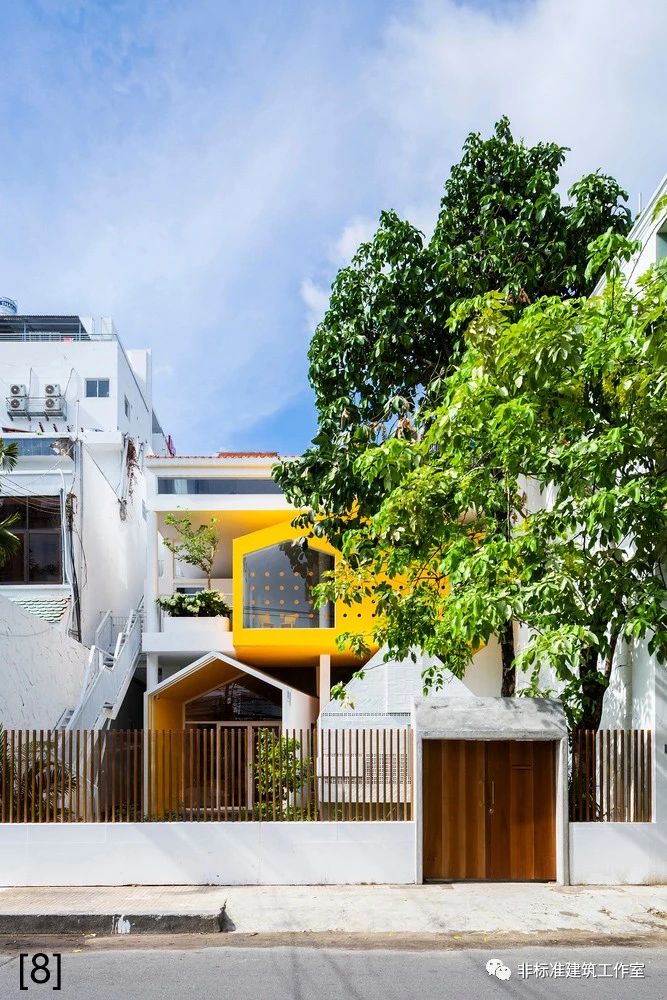

这就是KIENTRUC O事务所设计改造的Chuon Chuon Kim第一幼儿园。







下面来回顾一下完整过程。






建筑师总有一些莫名其妙的设计禁忌。像不喜欢具象符号,还有不喜欢鲜艳色彩、不喜欢没有结构作用的造型构件等等,理由很统一:不高级。 不管白猫黑猫,能抓住耗子的就是好猫。 最不高级的设计就是那些自以为高级的设计。




图片来源:
本文图[1]、[2]来自https://mp.weixin.qq.com/s/2lh8wPmi4w8uY15icr2gJw
图[3]、[4]、[5]、[6]来自https://www.archdaily.com/944421/0914-flagship-store-tru-architects
图[7]、[8]、[9]、[10]、[11]来自https://www.archdaily.com/780213/chuon-chuon-kim-kindergarten-kientruc-o?ad_source=search&ad_medium=search_result_all
其余分析图与动图均为作者自绘。转载请注明。


非标准建筑工作室著作权所有

允许转载,禁止修改和演绎

转载请联系微信:linxiaowu3513
