明明长了中标的脸,怎么就没有中标的命?


[版块:建筑师讨论区] [分类:设计解析] [复制链接] 报告无效帖子查看: 879|回复: 0
管理员|深圳老梁 发表于 2020-12-2 10:40:41 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),欢迎关注。

学得太多,用不上,
就会不甘心,就会有苦恼。
《芈月传》

拆房:徐豪 文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松


当然,没中标这事儿不能一概而论。至少也有主动自愿型与被逼无奈型两种情况。


主动自愿型不中标学名“陪标”,俗称凑数。反正目标就是当一个合格的分母。没中标不叫失败,叫圆满完成任务。



拆房部队悄悄话:根据我国《刑法》第223条规定:投标人相互串通投标报价,损害招标人或者其他投标人利益,情节严重的处三年以下有期徒刑或者拘役,并处或者单处罚金。

总之,陪标违法。别光顾着凑数,心里也要有点ABC数。


被逼无奈型不中标学名“陪跑”。这就不是凑数了,这就是个——输。 赢了的都一样,输了的各有各的不甘心。
而在各种各样吹胡子瞪眼的不甘心当中,最最不甘心大概要算和中标方案撞脸的那一款了吧。其惨烈程度堪比同样抄作业,隔壁学渣得了优,你被撕了重做还要请家长。


明明造型长得都差不多,明明构思想的也差不多——凭什么人家就有中标的命,而你就只有中标的病?
还是总也中不了的那种病?





2014年7月,韩国清州市发生了一件“大”事。一件变“大”了的事。韩国政府决定将清州市与清原郡行政区进行合并,合并后统一归清州市政府领导管理。 陡然而大的清州市政府陡然发现,自己原本的市政厅不太够用了——准确的说,应该是不太够瞧了。

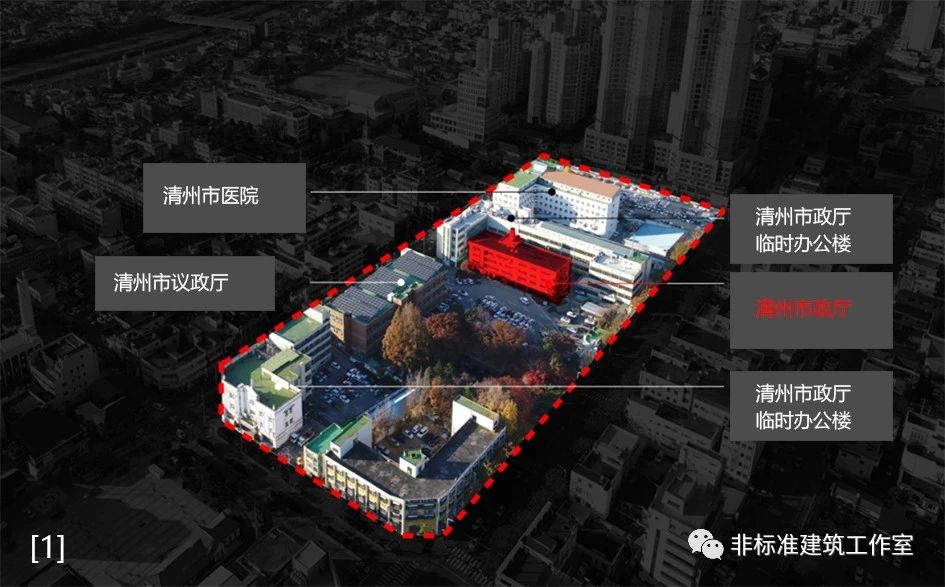

清州市政厅的目前状况比较像一个大杂院,除了历史久远的市政厅主楼,剩下都是各个年代自由发挥的按需搭建或者临时租赁。 市长大人正意气风发,不上排面的全拆了重建。也就是除了C位的市政厅主楼——全!部!都!拆!掉!


整个场地面积约为30000㎡,计划新建面积约60000㎡。共有三大功能体:一是市政厅部分,包括市长办公室、规划管理处等约有23000㎡;再是议政厅部分,包括议政厅、行政办公室等共4000㎡;三是市民公共活动部分,包括展厅、餐厅、礼堂、图书馆、幼儿中心等共6000㎡。以及地下停车场30000㎡,也就是地下全停车呗。倒也省事儿。

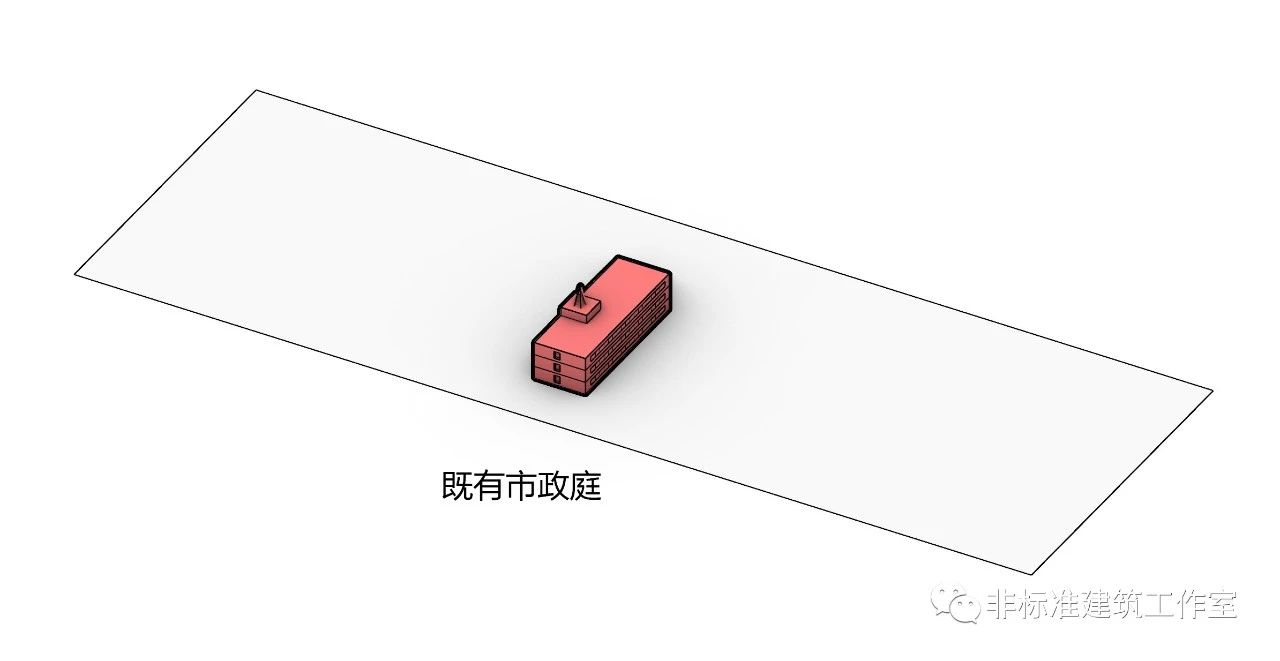

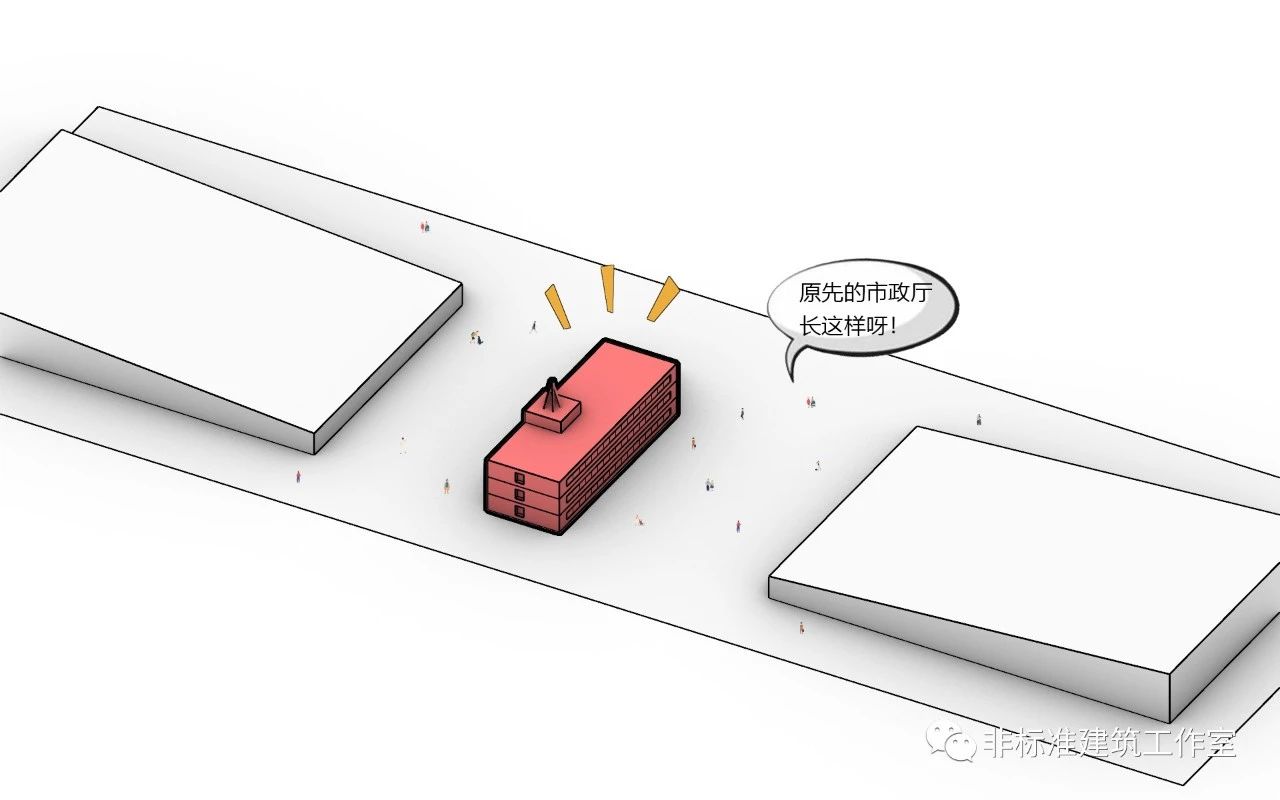

最后也是最重要的,原市政厅大楼必须保留。


直接划重点,考试肯定考。新建筑和原有市政厅的关系就是最后一道论述题。这题50分,爱要不要。不要不及格。

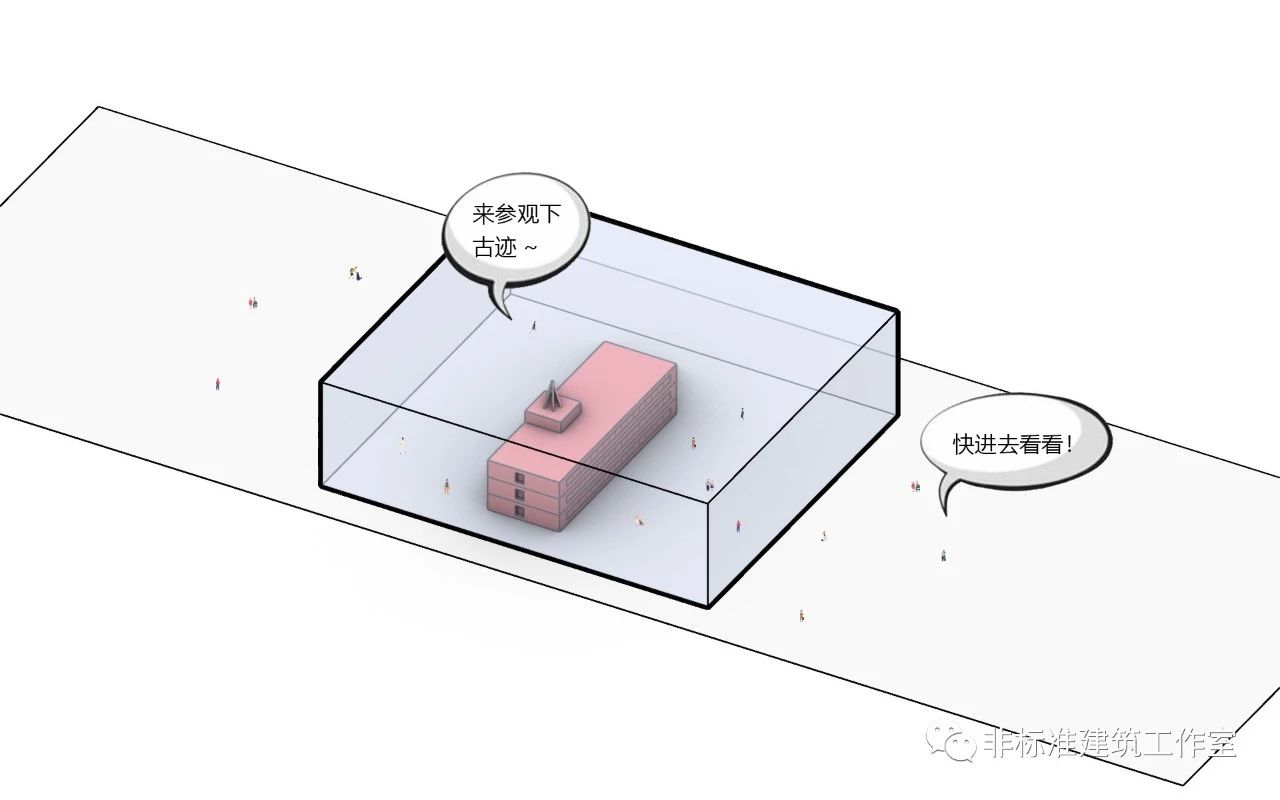

对于这种必须保留又具有重大历史意义的建筑一般有两种处理方式。要么给它罩起来,当成重点文物保护起来,以后的楼生主旋律就是供人们参观膜拜。


要么就是继续占着C位发光发热,领导新来的小弟们再创辉煌。


本质上讲,两种策略都是可行的,并无高下之分。有高下之分的只有建筑师的操作手段。
来自韩国本土的年轻建筑师小S——SA.PN.DA,和来自挪威的老牌建筑师老S——snøhetta,很有默契的都选择了第二种策略。也就是让原市政厅继续发光发热。

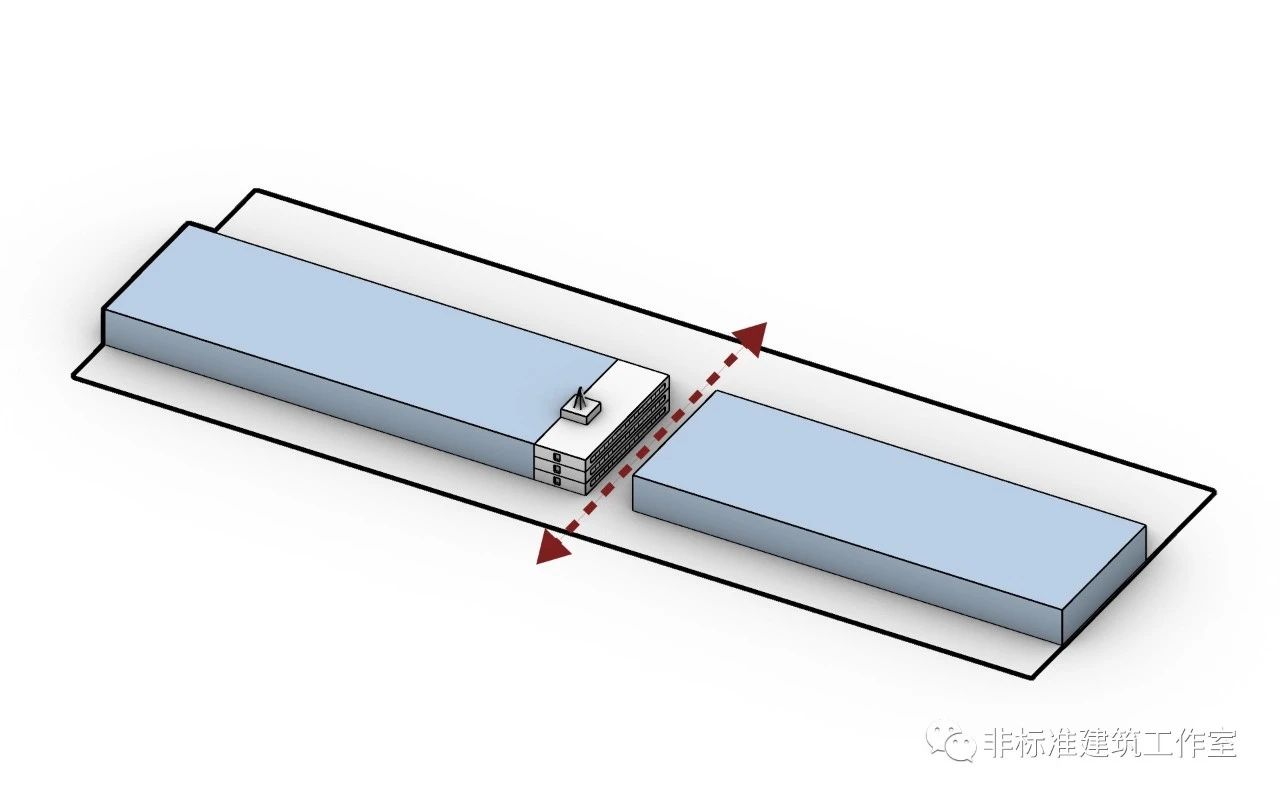

别看场地大,但能自由发挥的部分并不多。因为原市政厅就这么大,想继续当leader,就不能被人高马大的新建筑碾压掉。 尊重市政厅的体量,在其两边设置高度不超过3层的体块,并在市政厅前留出广场,也是连接场地两侧的通道。

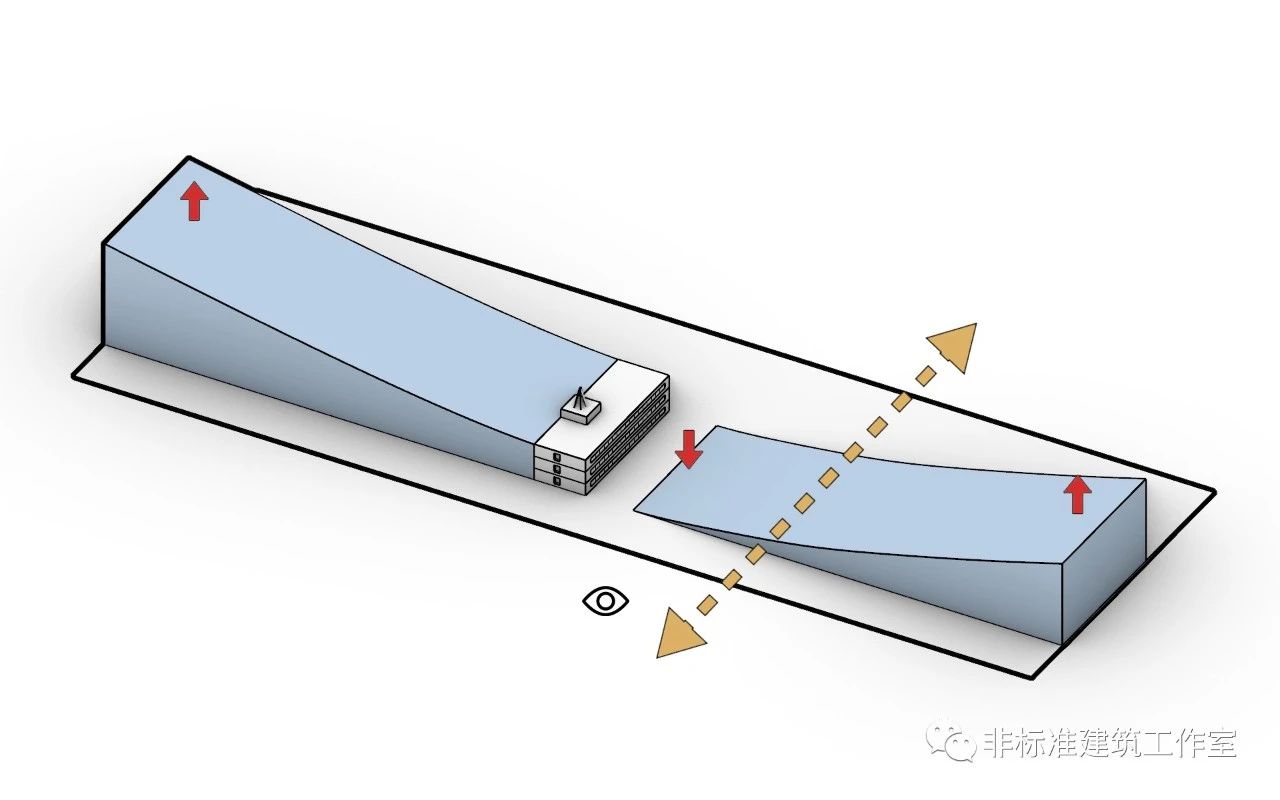

为进一步突显市政厅主体地位降低长体块带来的压迫感,老S和小S都选择了把两侧抬高,中间降低的造型操作。

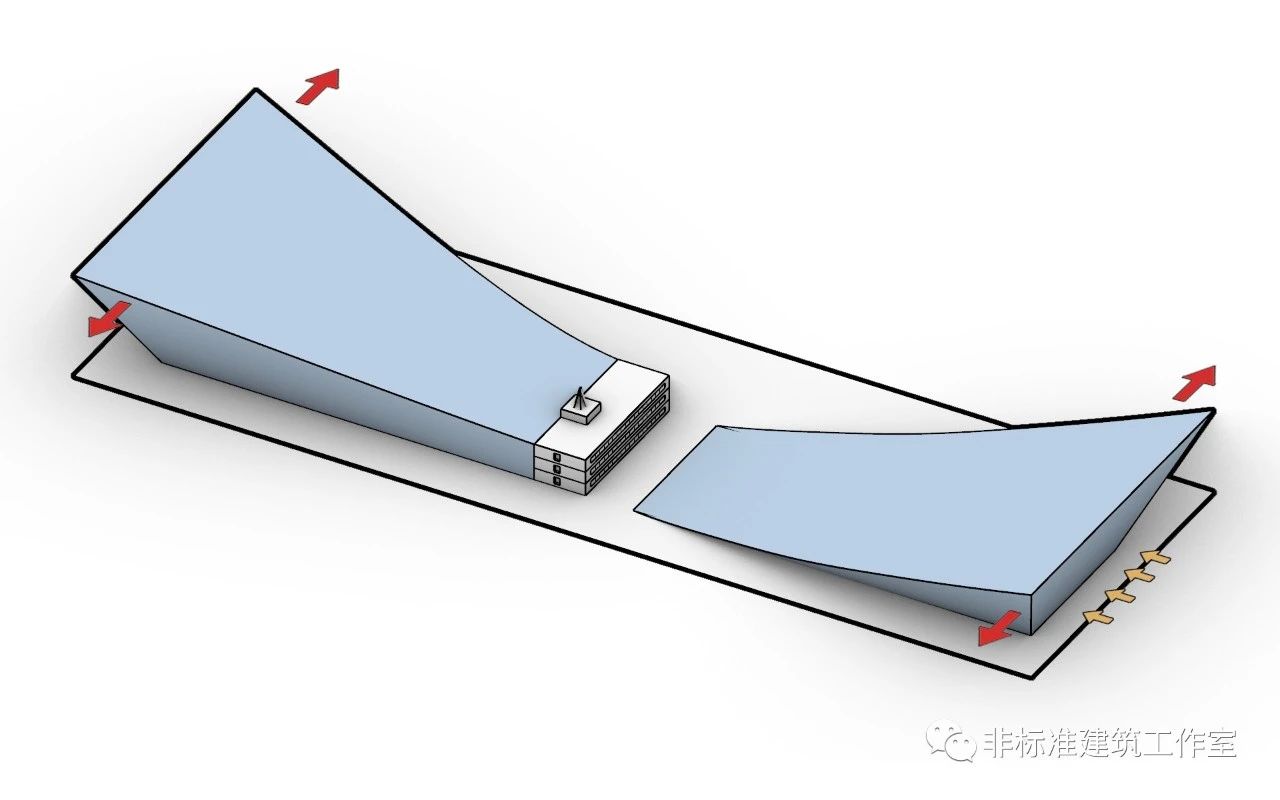

体块南北两端在东西向加宽,保证使用面积也使场地利用更加充分。同时底部收缩以满足退线要求。


然后再往里按需布置功能就算结束了。

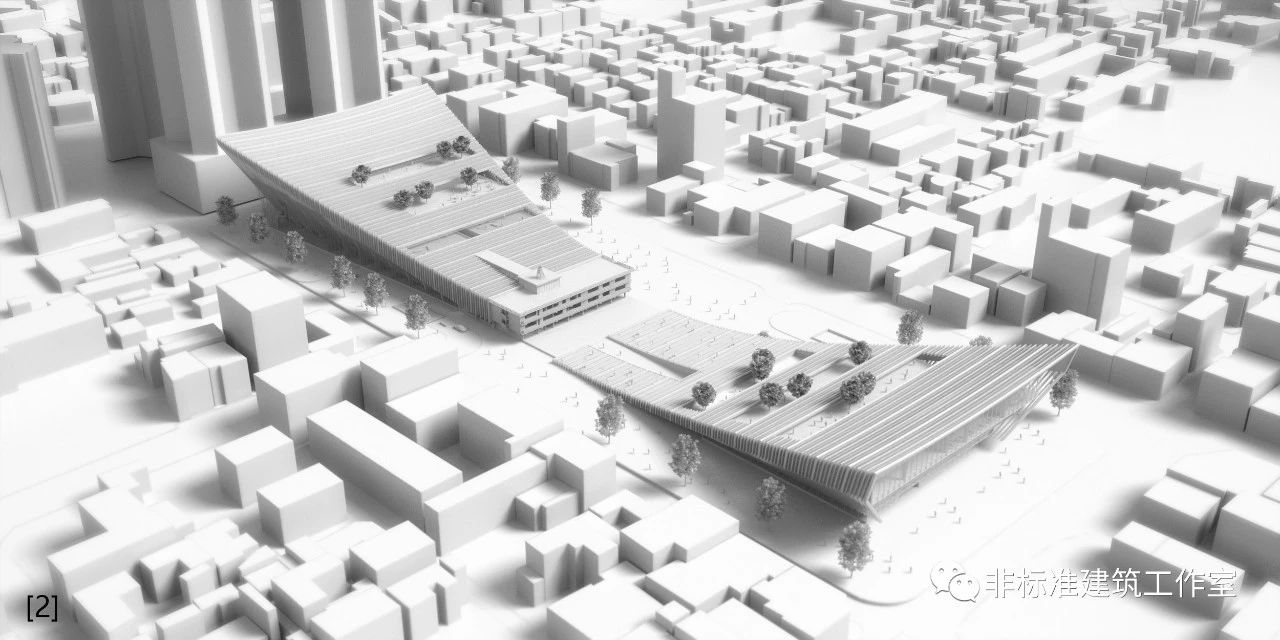

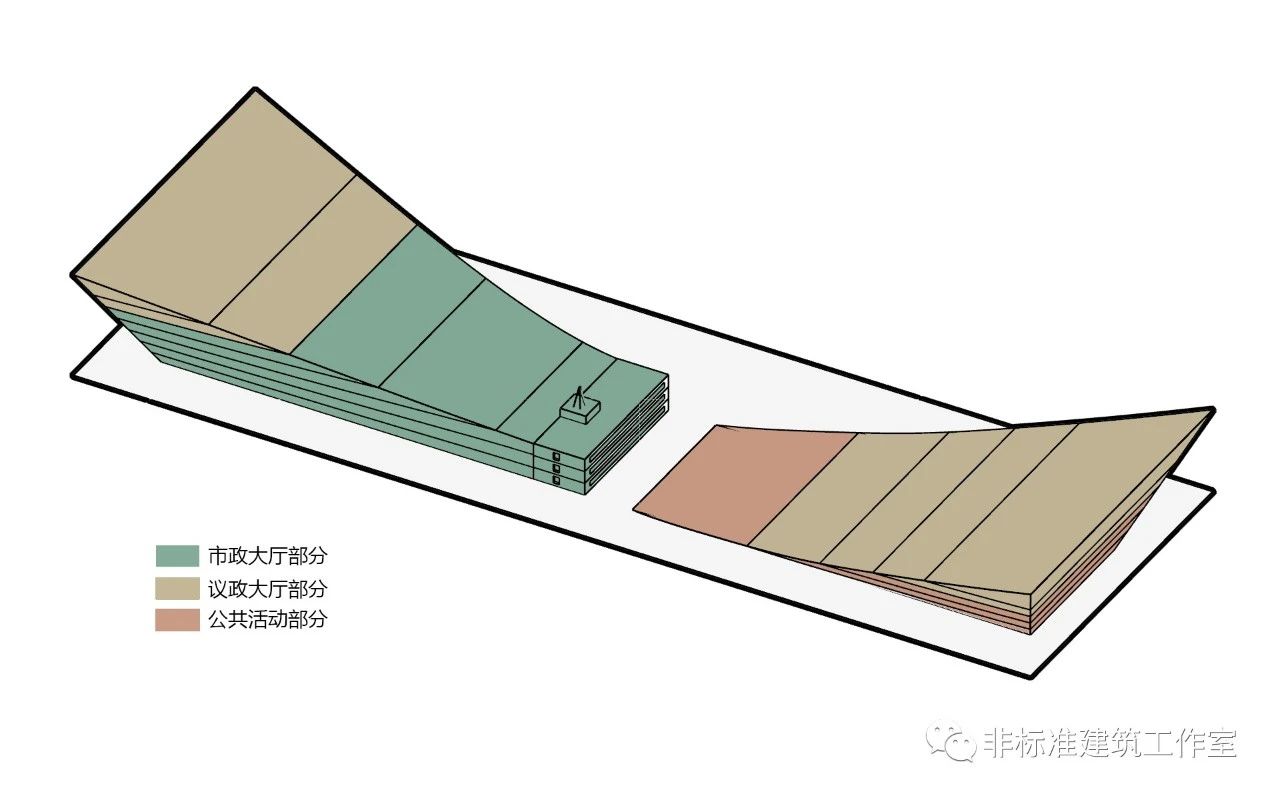

这就是小S最终提交的竞标方案。也是传说中的那个“明明”。
明明长了中标的脸,但却没有中标的命。一个方向正确但注定只能陪跑的炮灰。





正所谓没有对比,就没有伤害。老S表示年轻人还是太年轻啊~
江湖险恶,谁也没辙;越顺理成章,就越要步步设防。


首先是体块形式的选择。

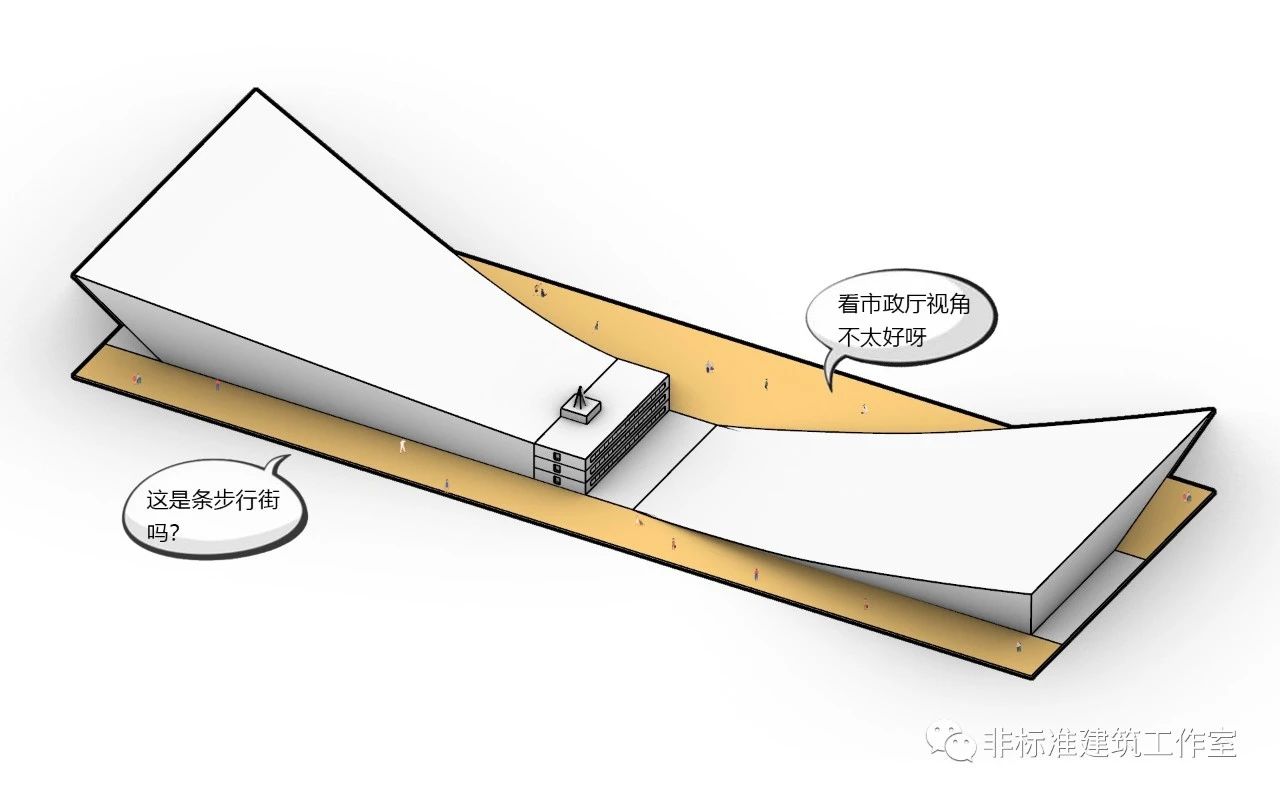

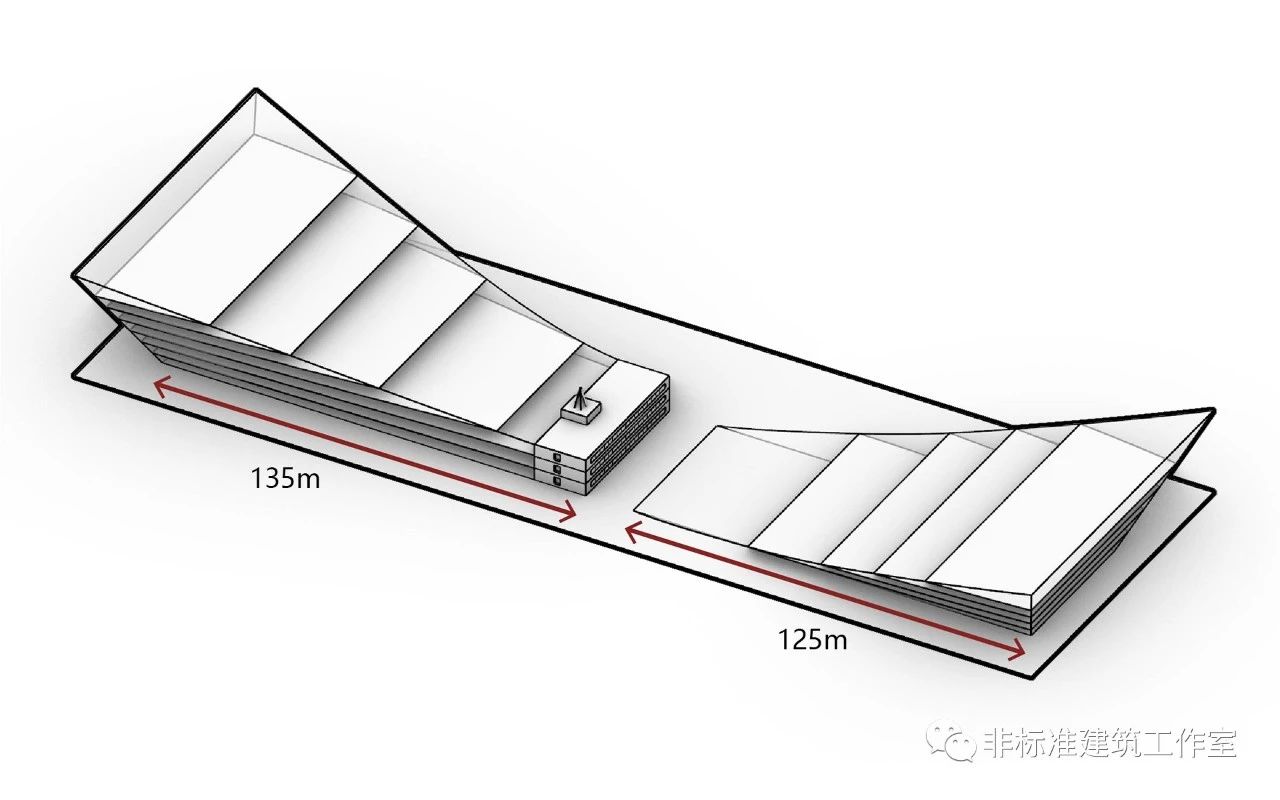

整个场地东西十分狭长,小S这个实心眼的孩子直接根据场地形状去塑造建筑形态,最底端两层有将近130米的流线长度,这是打算天天冲刺朋友圈步数第一名吗?


老S表示年纪大了走不动,还是玩点小心机来改变主要流线方向是正道。

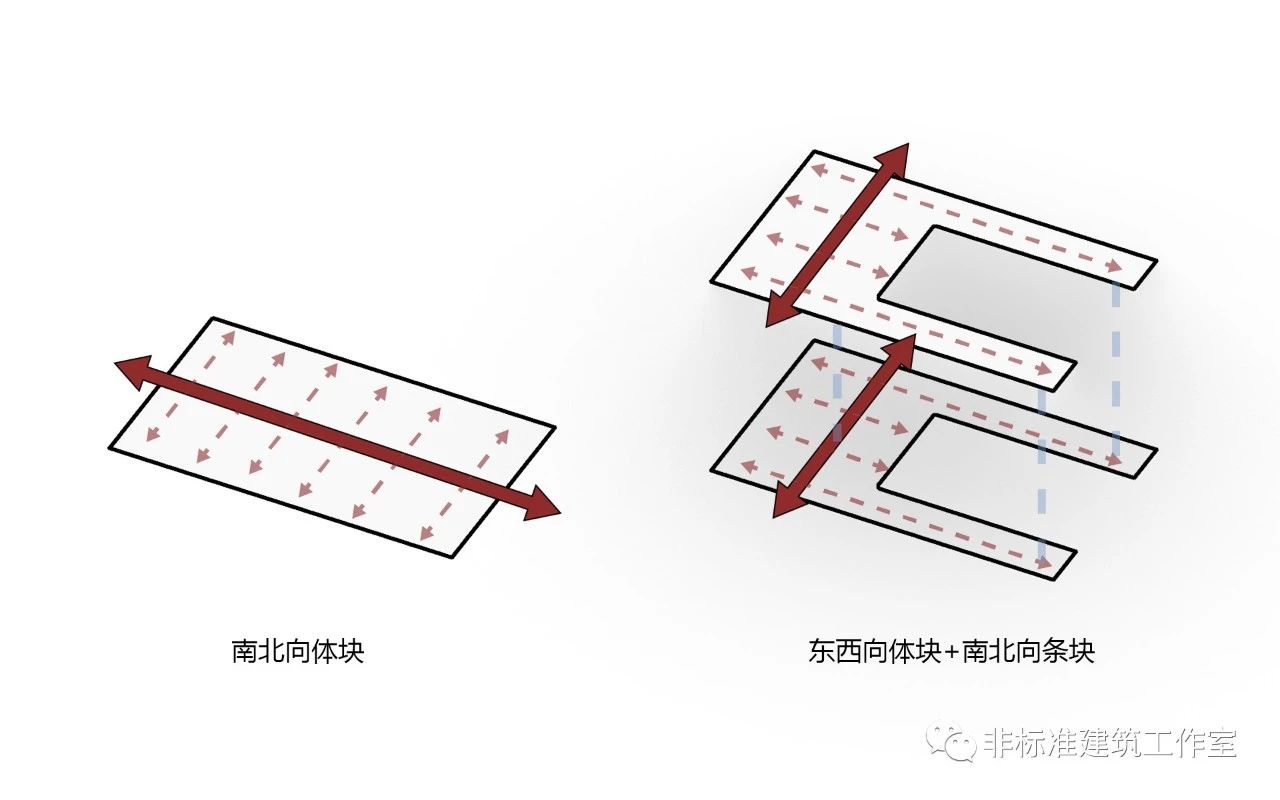

将南北向狭长体块转化为一个东西向的体块和两个南北向条块的C字形组合,这样主要流线就变成了长度相对较短的东西向。


其次是和原市政厅的关系。
小S选择把新建部分直接和市政厅相连,让其处于“打头阵”的位置,意在凸显原市政厅的领导地位。但这样会导致无论最后怎么调整,市政厅前广场都像是个过道。


更重要的是,打头阵的通常都不是领导,而是炮灰。

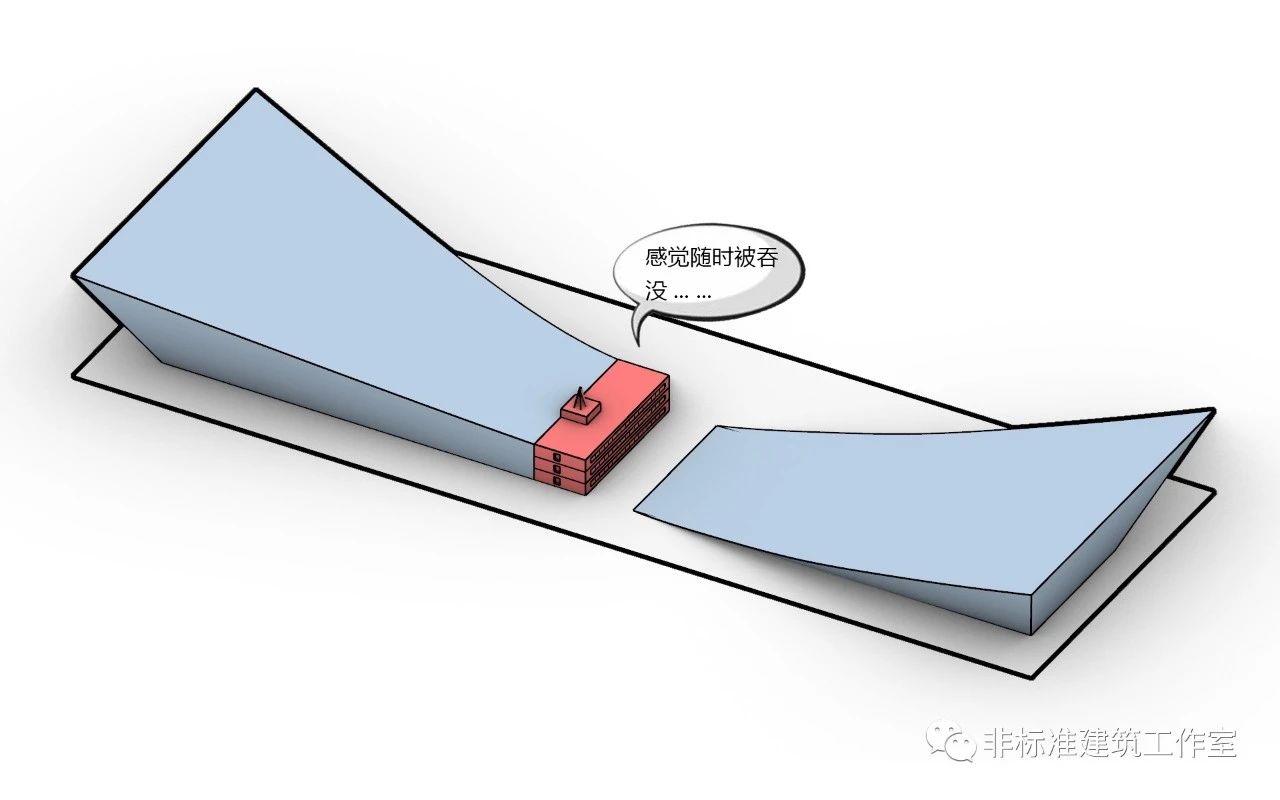

虽然原市政厅处于一个中心位置,但是两侧新建筑实在太庞大,压迫感太强。旧建筑妥妥一个羊入虎口的小可怜。


老S又表示,年纪大了打不动,还是稳坐中军帐吧。

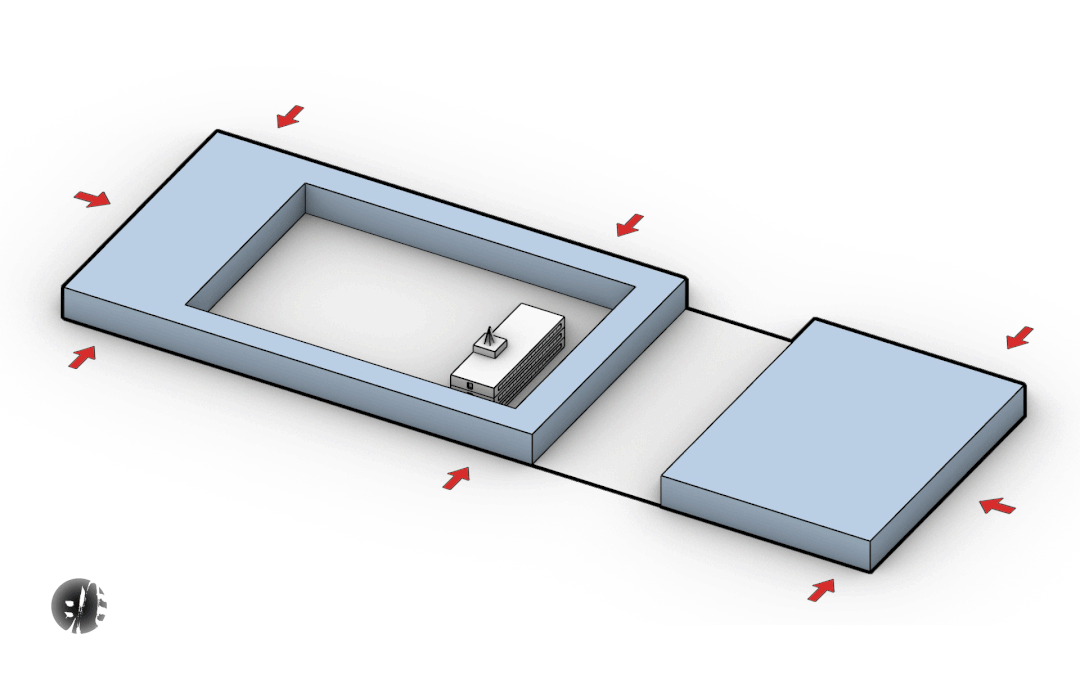

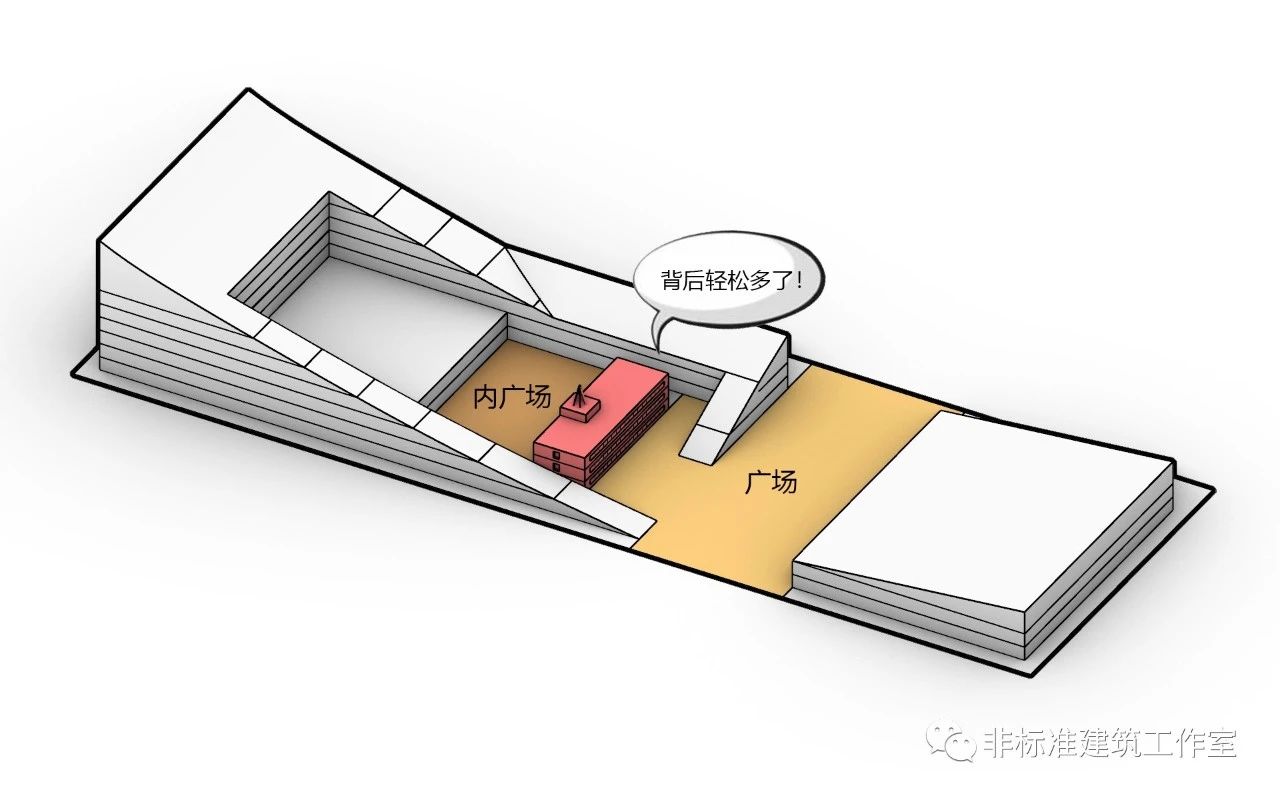

用前面形成的C字形体量围合原市政厅,既不必在形式上与市政厅强行找关系,还可以充分利用场地东西两侧的长度将广场成内外两个。


然后也沿用小S的操作,抬高两侧,压低中间以突出原市政厅的体量。在降低中间体量的同时打断市政厅前的围合体块,连通内外广场的同时也将旧建筑完全暴露在城市视野中。


然后抬升南北两端的体块高度,弥补削减体量而造成的面积损失。


推拉建筑北侧1、2层的体量,创造出满足报告厅和礼堂使用的大空间。


同时内广场的面积也被压缩,突出市政厅正面前广场的主体地位。


至此,老S所有的操作还都只是在小S同样操作的基础上更进一步。但真正的宫斗赢家必然要有异于常人的心机谋略。
老S当然也不例外。概括起来就是四个字——抑强扶弱。





首先是压制强的。

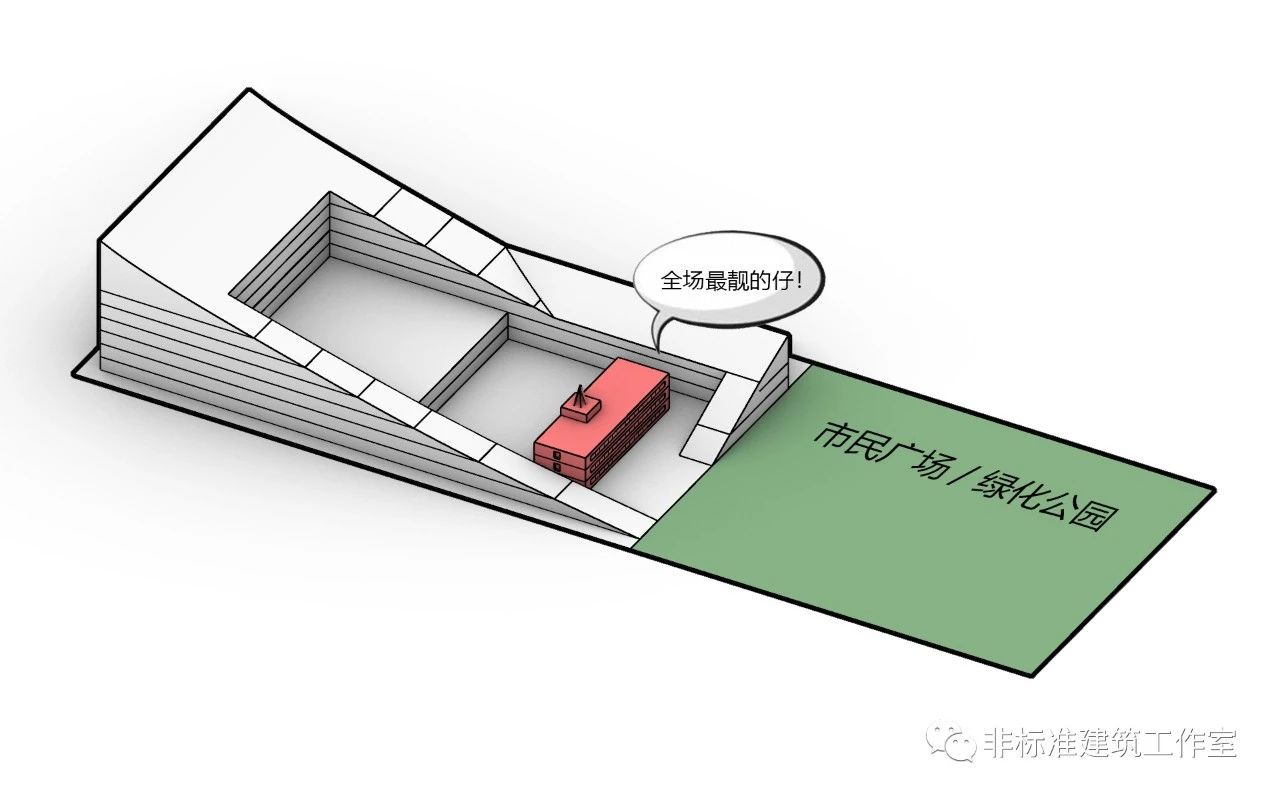

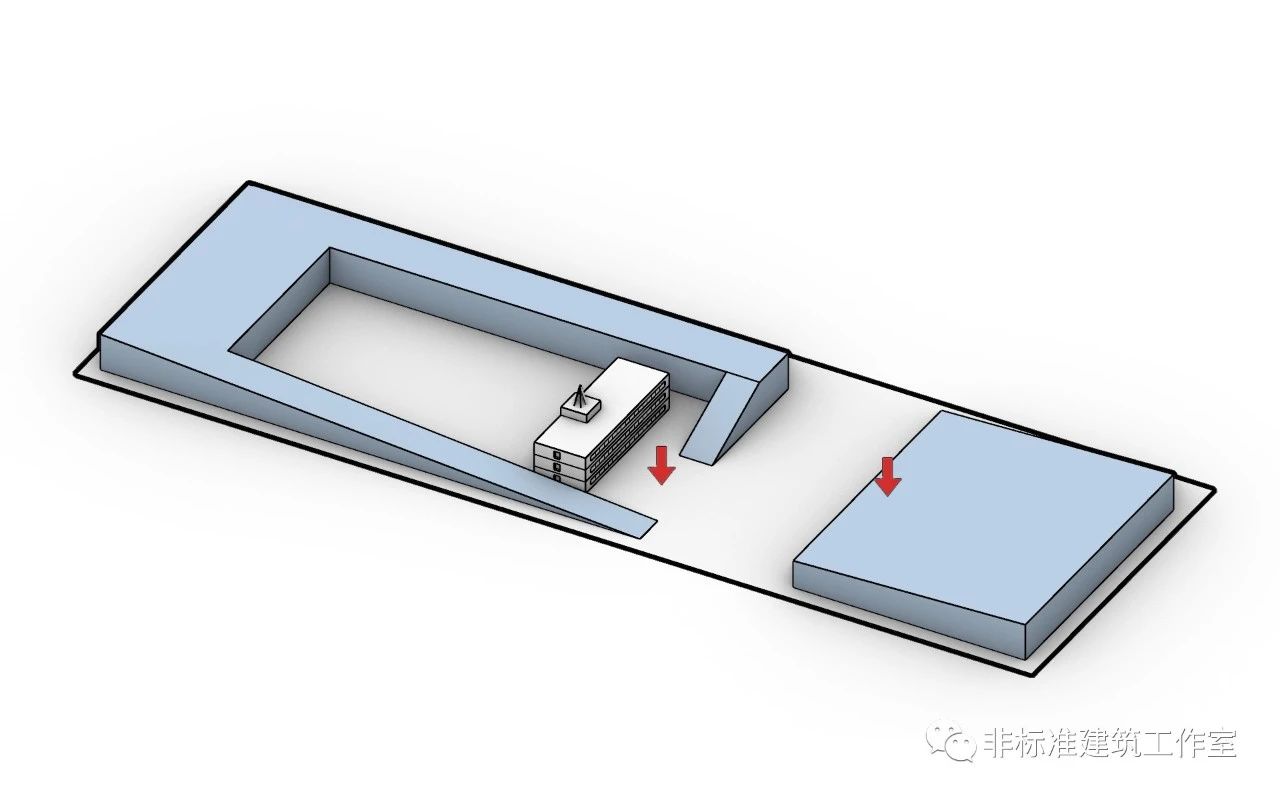

First给整体体量瘦身。整个场地面积很大,建筑平铺都够用。现在既然原市政厅杵在中间把场地自然分成了两半,那就集中使用一半,另一半做成市民广场或是小公园,敞敞亮亮的多好。

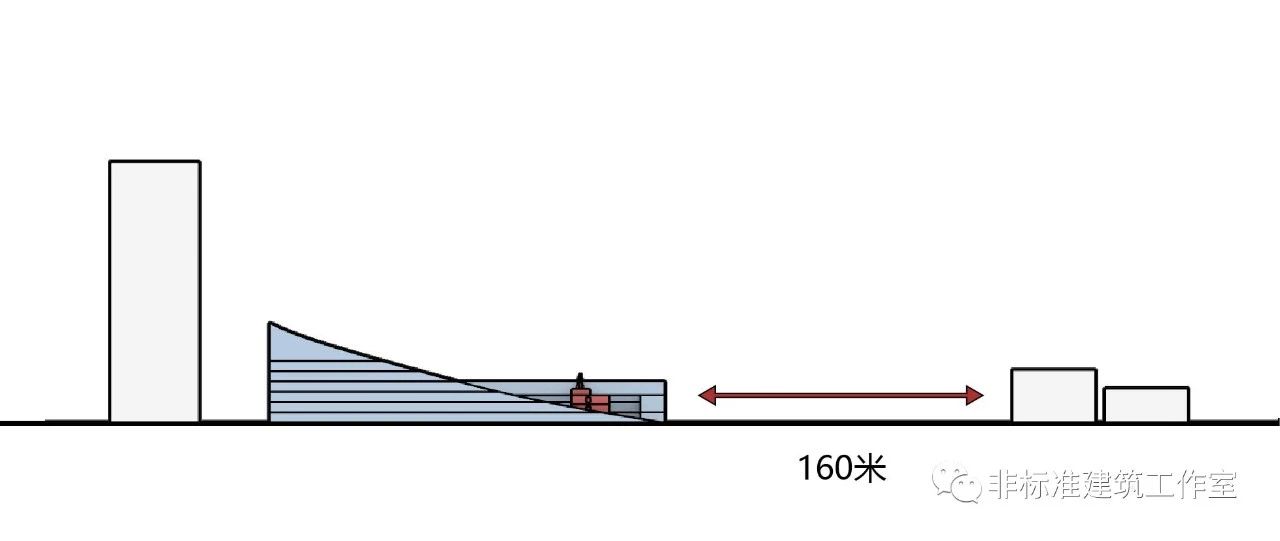

可问题是这一块被分出来的场地实在太大了,南北足足有160米长,活生生把甲方想要的排面给缩水了一半!不用问也知道市长大人的内心os:公园可以有,但排面不能丢!

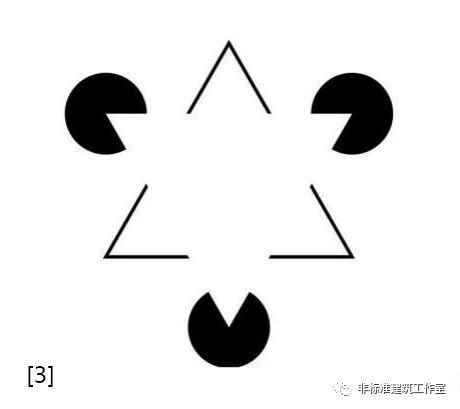

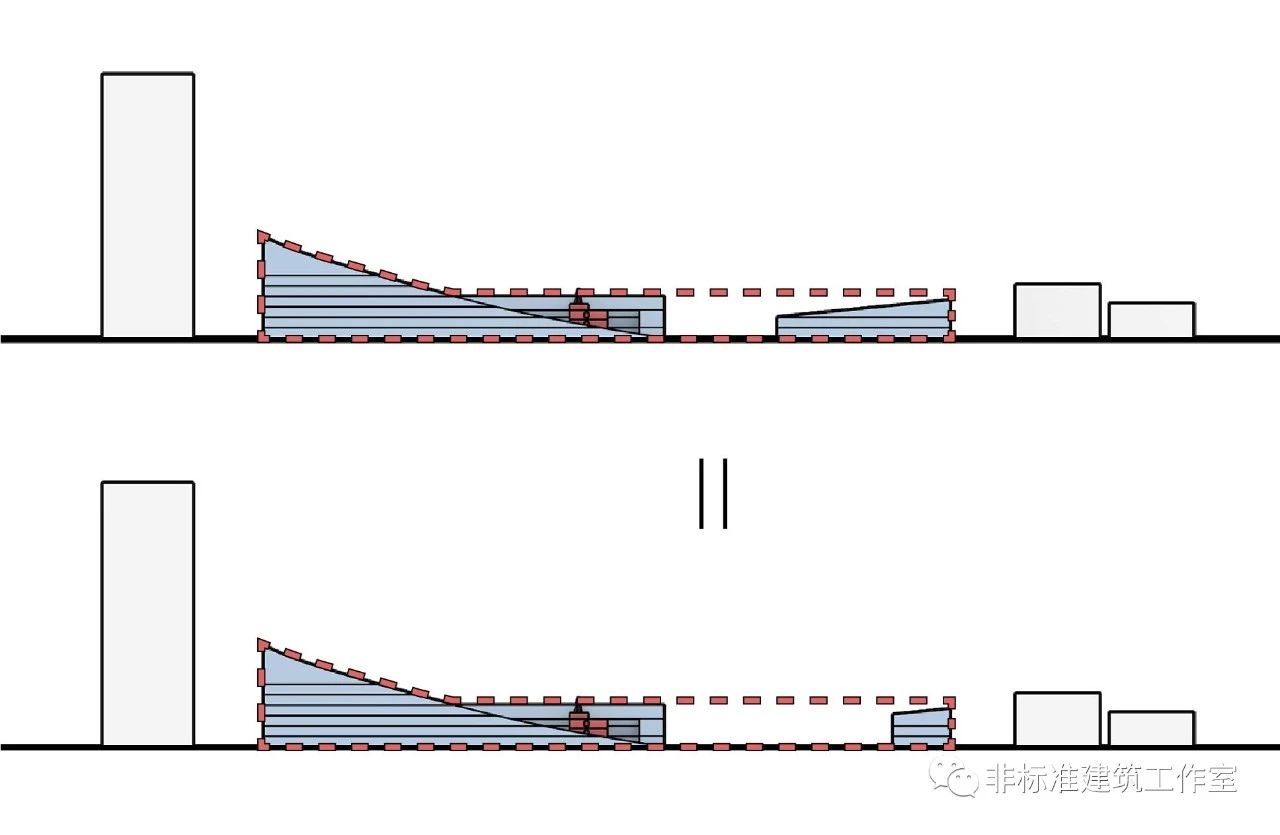

根据完形理论,人们在知觉一个不规则、不完满的形状时,会强迫症一样填补“缺陷”,脑补出完满的形状。

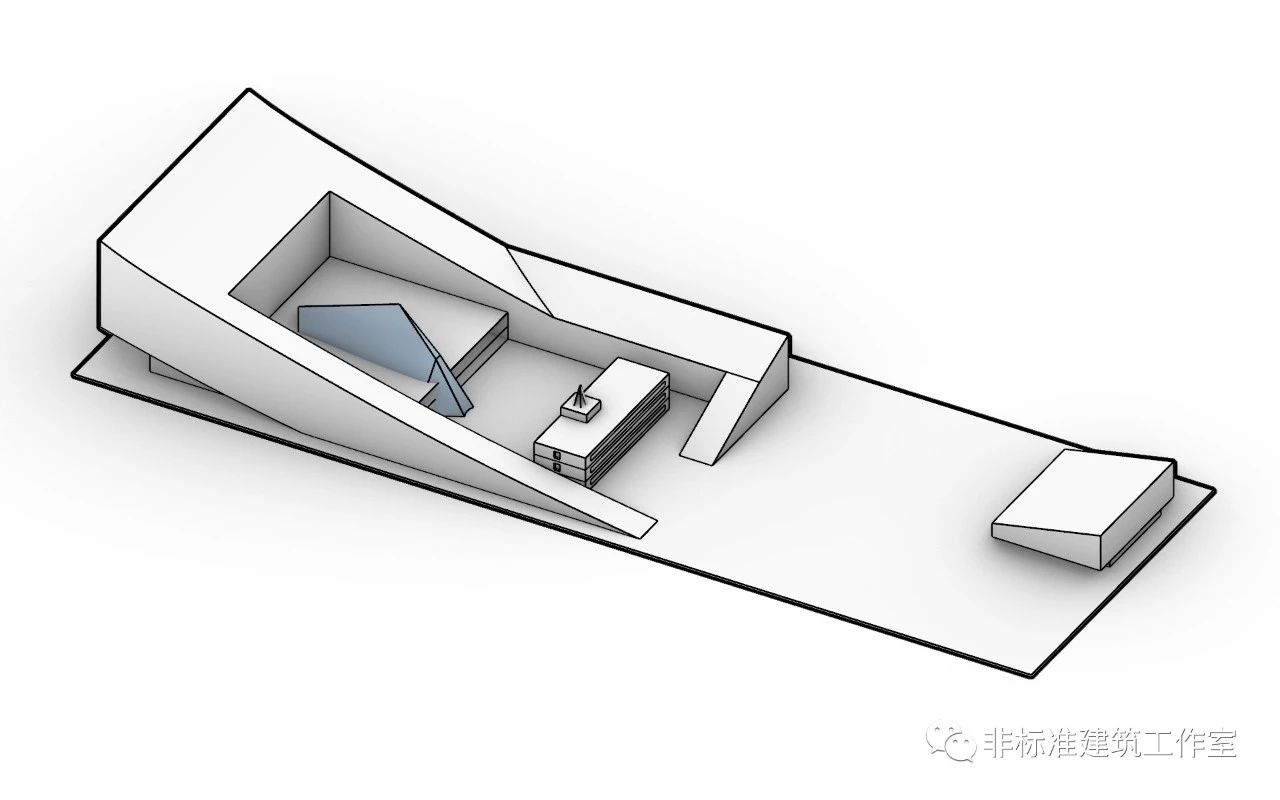

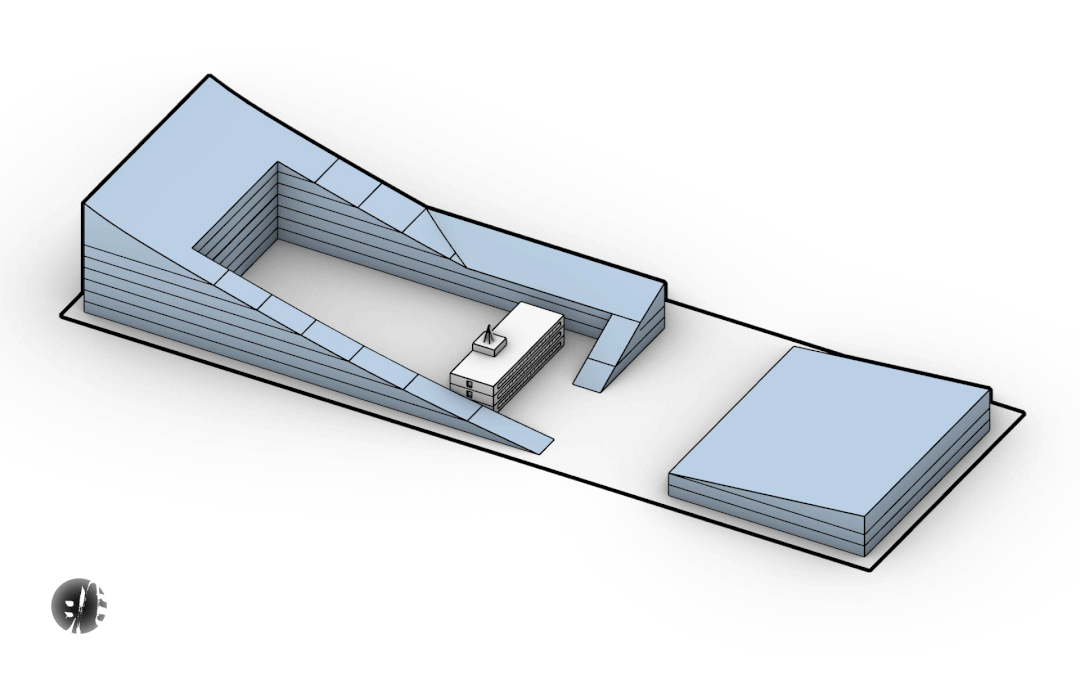

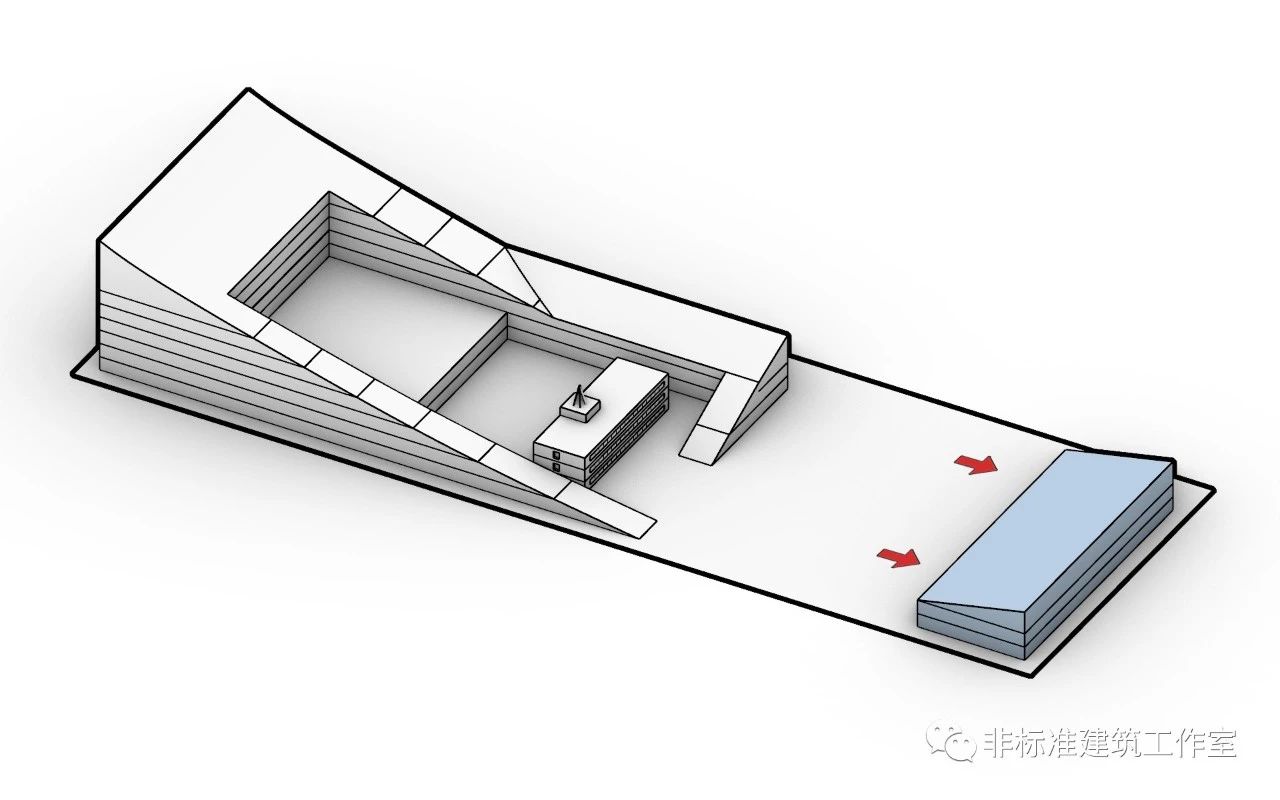

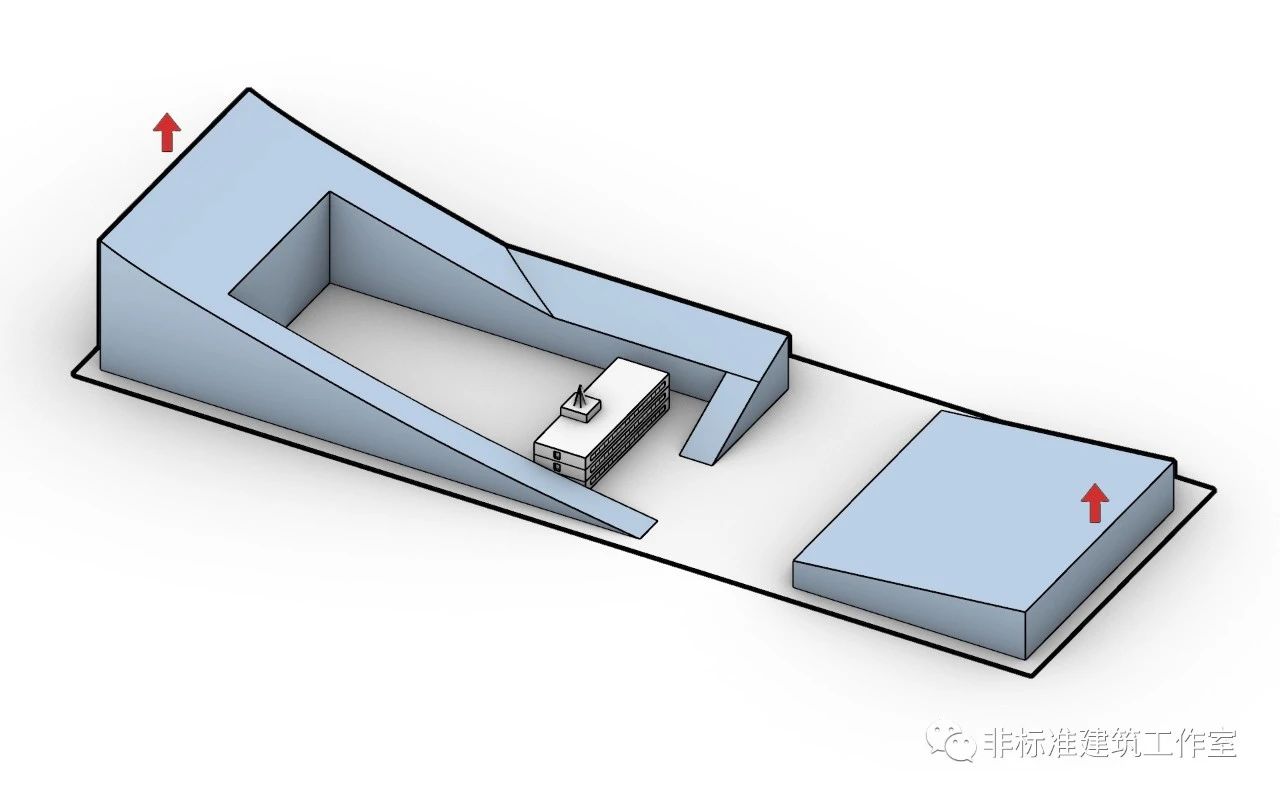

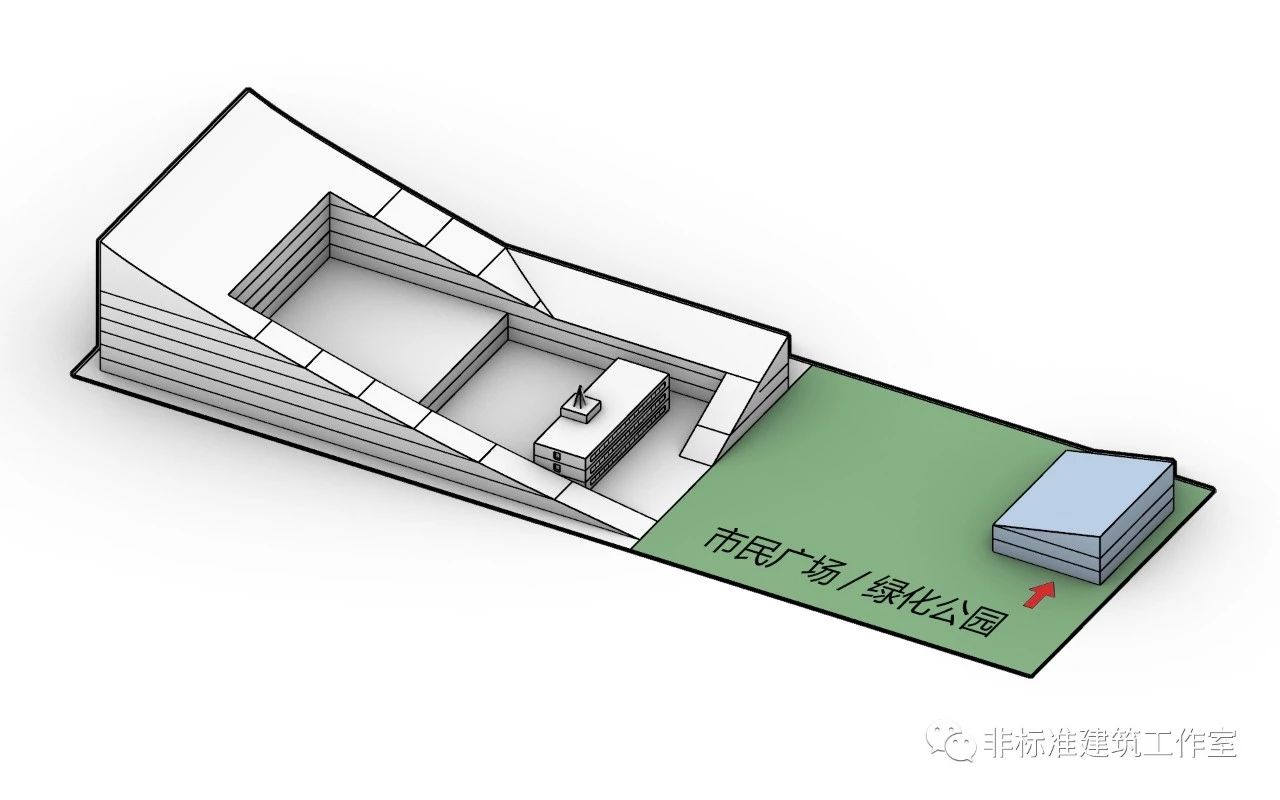

而老S就是利用人类的完形强迫症,将南端的体块压缩至场地最南端。换句话说,只要在场地边缘插个小棍藕断丝连,就算占住了整个山头。

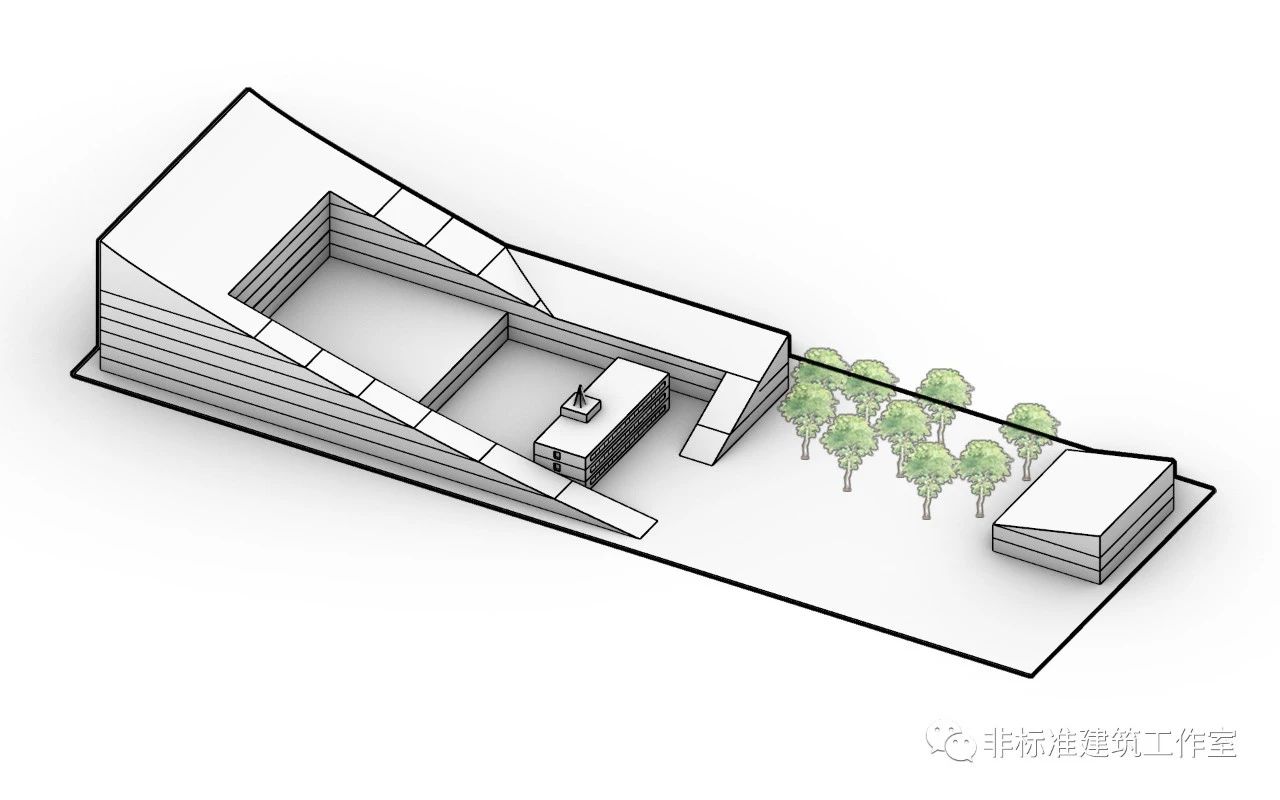

我们甚至可以把南侧的体块再砍掉一半,腾出更多面积给小公园。


这样新建筑只占用了旧建筑身后的那一半场地,最大程度的凸显了原市政厅众星捧月的主体地位,同时也在视觉上撑满了场地,给甲方排面。


而且这个硬腾出来的小公园还默默的保留了场地上原有的一片小树林。这波好感简直是刷的润物细无声。

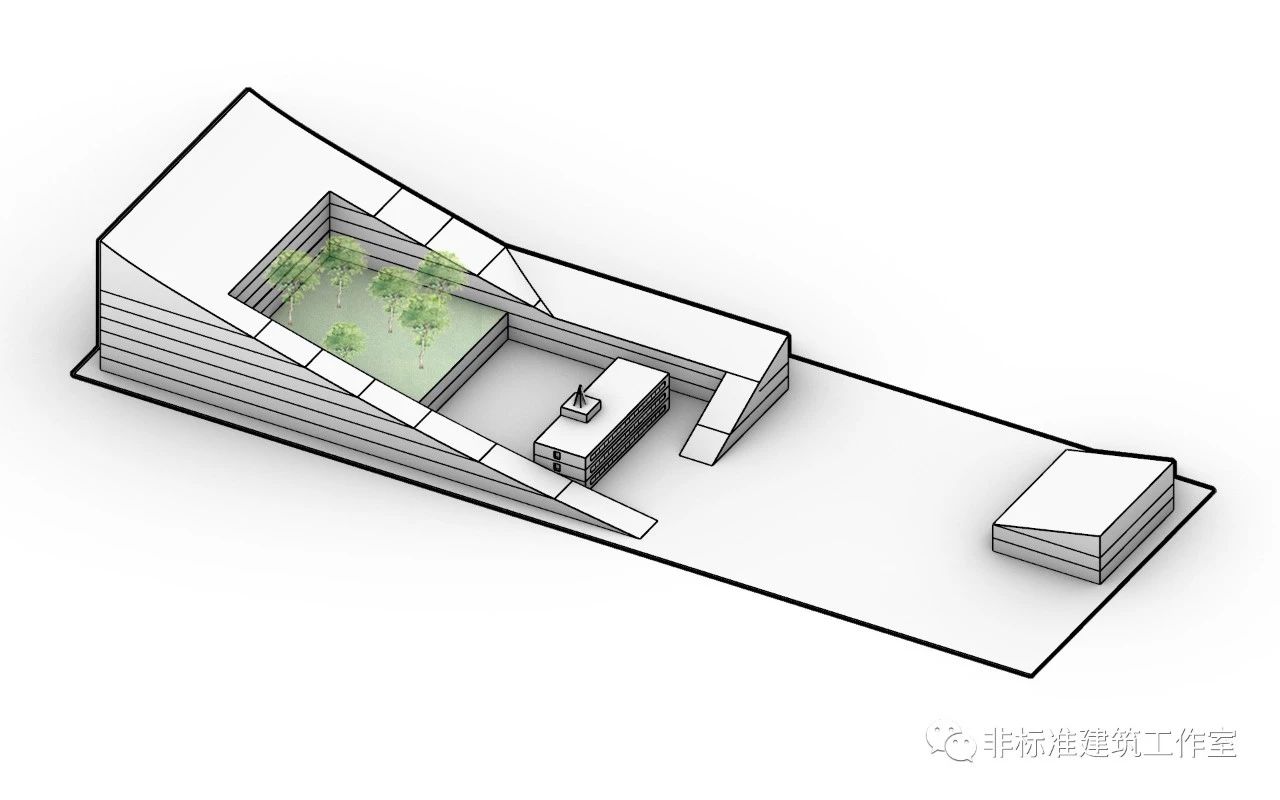

至此,还只是抑强第一步;第二步就是在多功能厅的屋顶上种树。
这片小树林表面上为公务员们设置的内部休闲花园,实际上是在视觉上再一次削减了新建筑的体量感;还有个隐藏更深的心机是暗戳戳的拉远了原市政厅与新建筑主体之间的距离——正是距离产生美。
只要距离足够远,身高体重就不叫事儿。

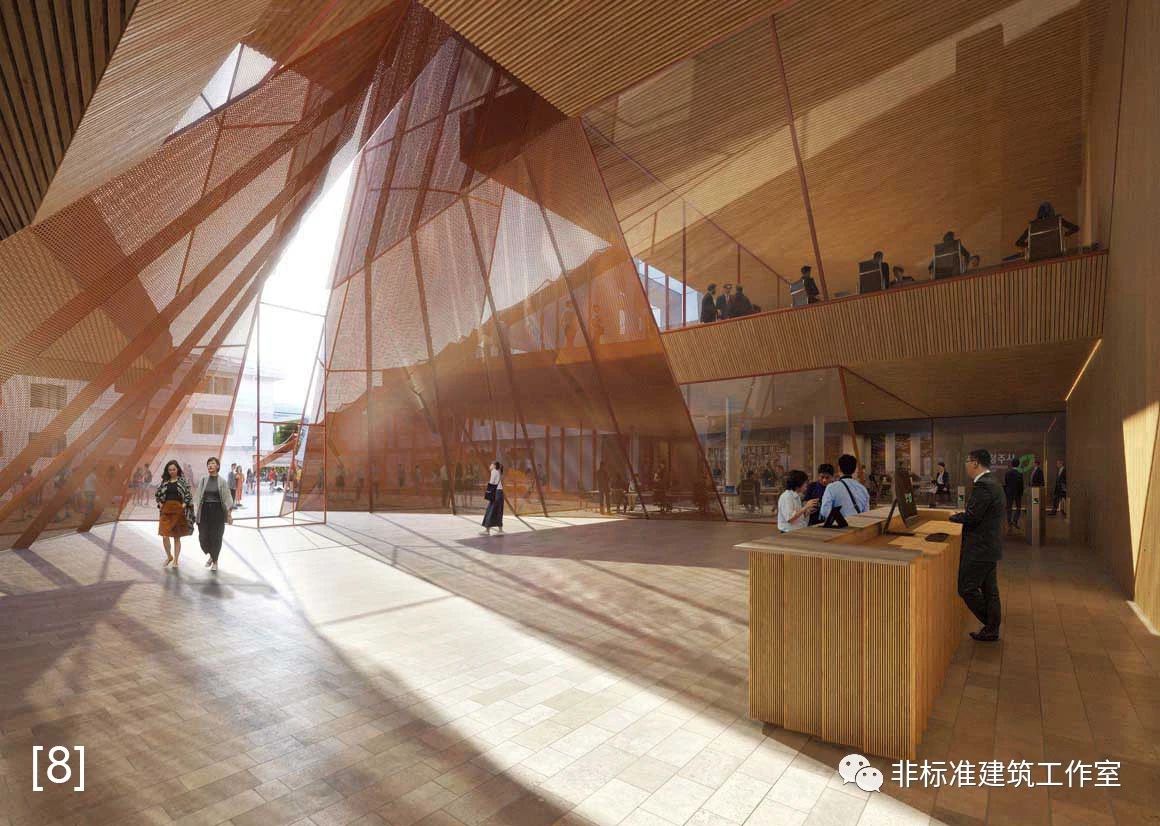

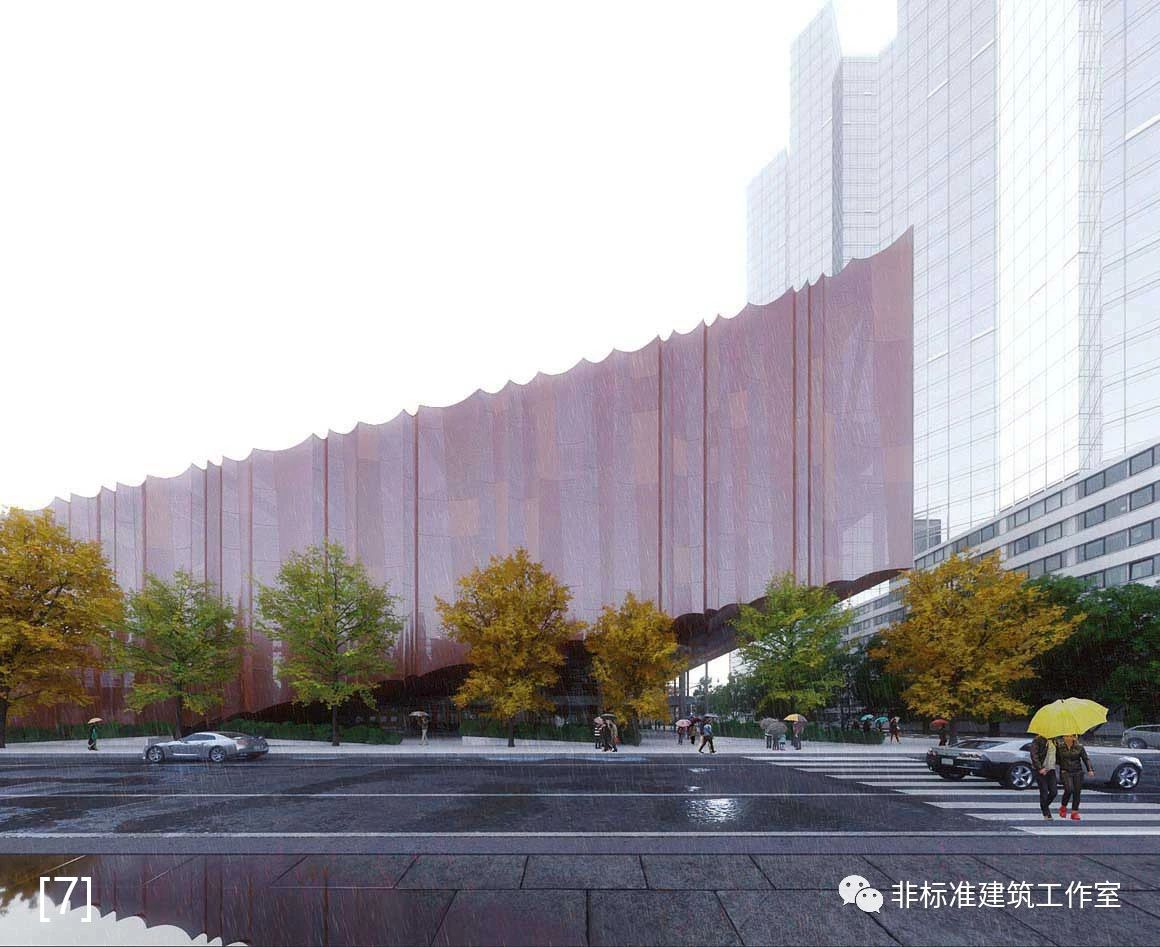

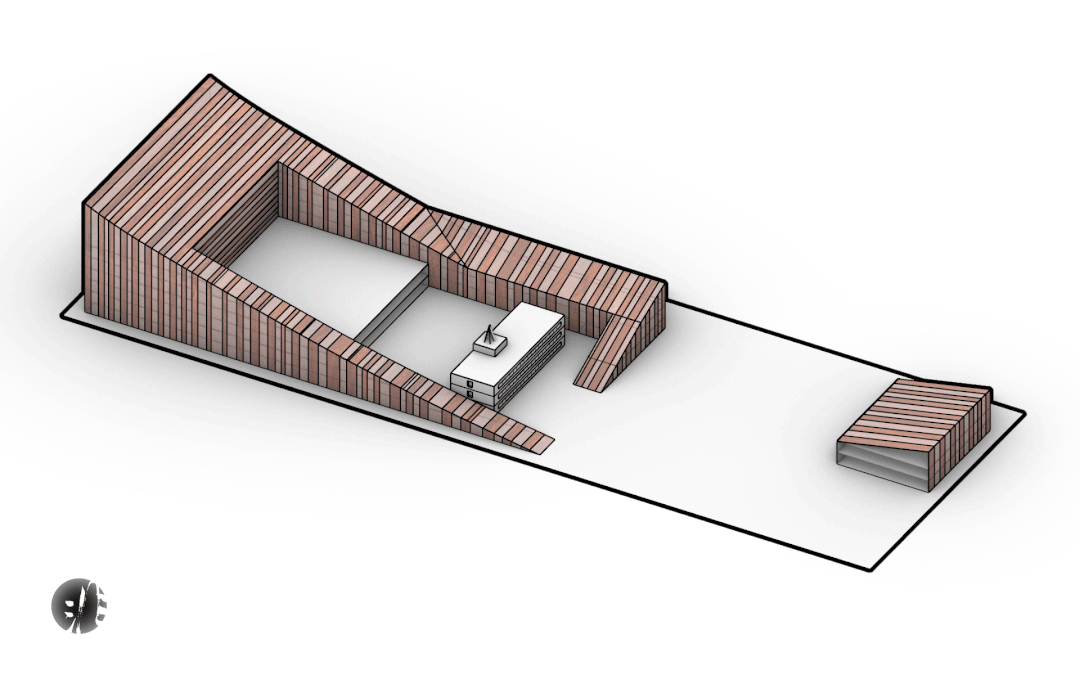

然后再设置一个半透明木质外壳,并收缩新建筑底部,营造漂浮的轻盈感,进一步平衡新旧建筑之间的体量差异。





抑强完成,还得扶弱。
既然原市政厅体型弱小,那就想办法让他强大。

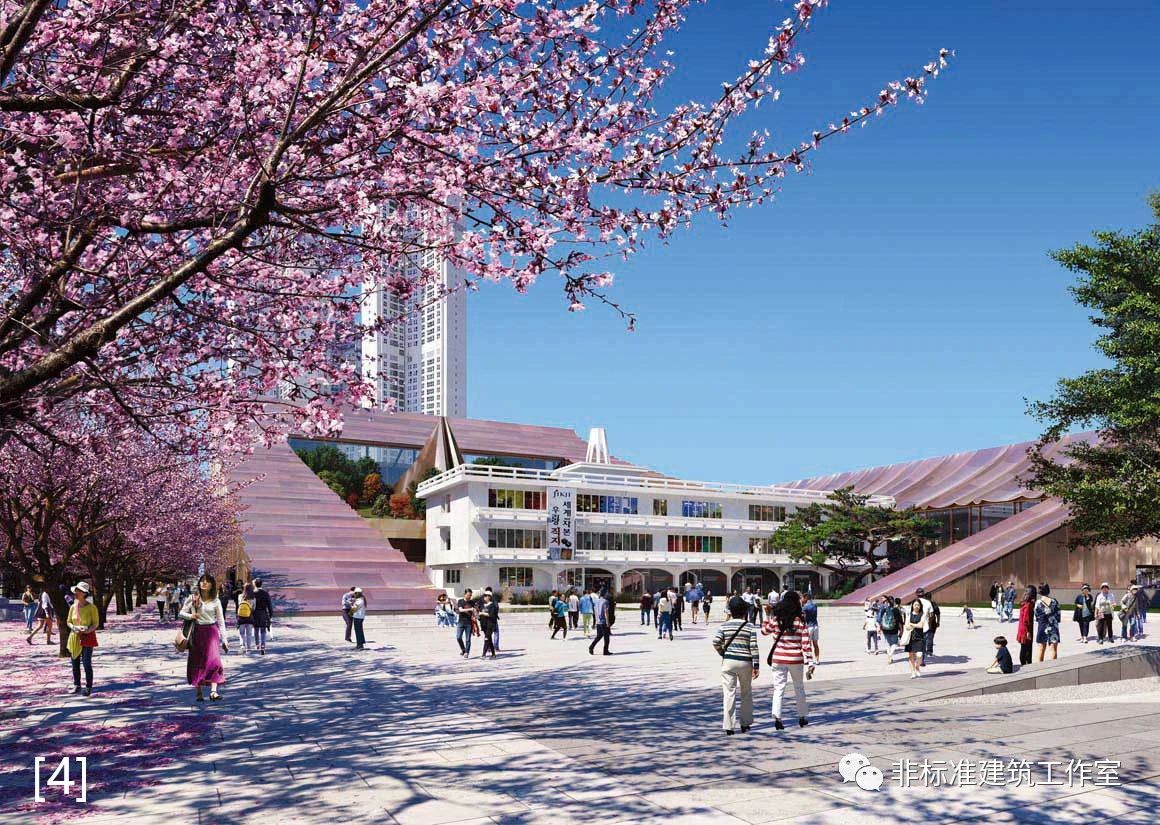

在报告厅和礼堂上方的屋顶花园里设计了一个尖尖的构筑物,长得和原市政厅屋顶那个尖角几乎一样。这样就在视觉上将旧建筑的体积向后膨胀延伸,实力演绎拉大旗作虎皮。

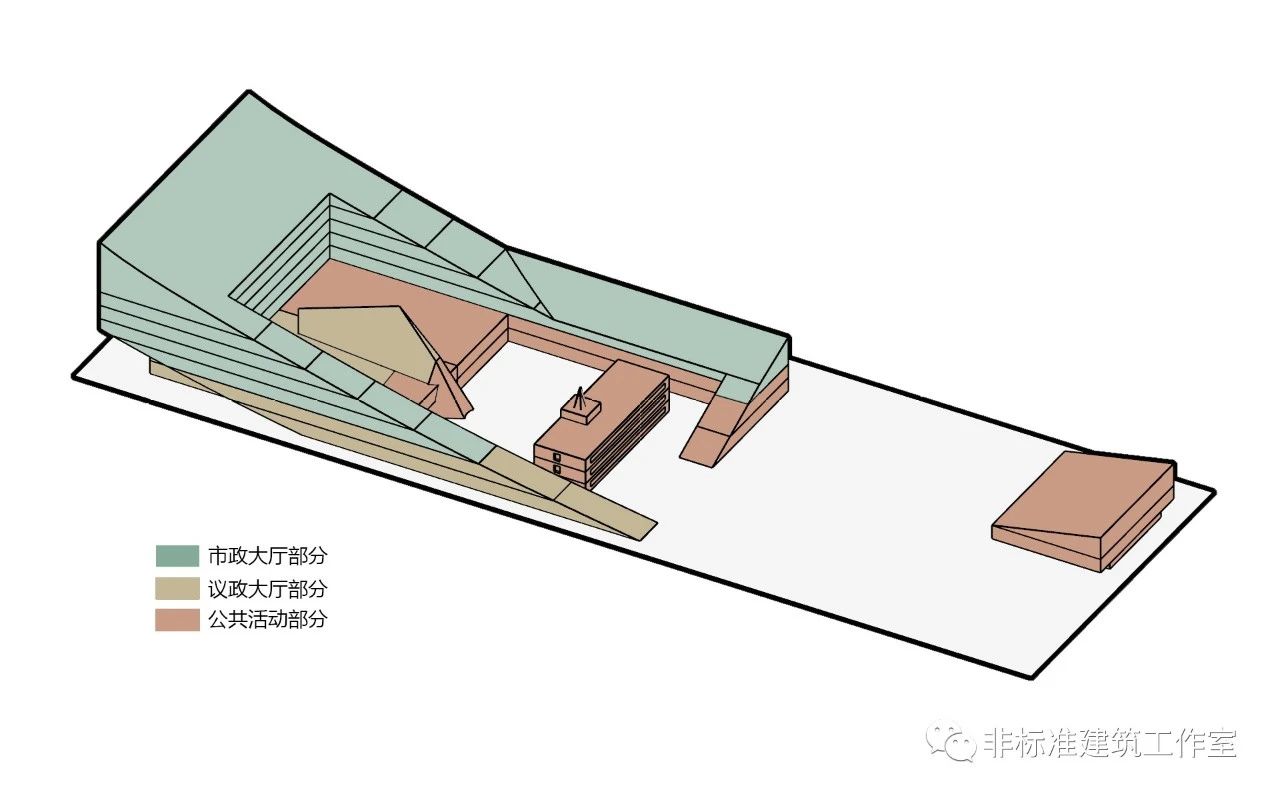

至此,体块上的操作基本结束。下面进行内部功能分区。

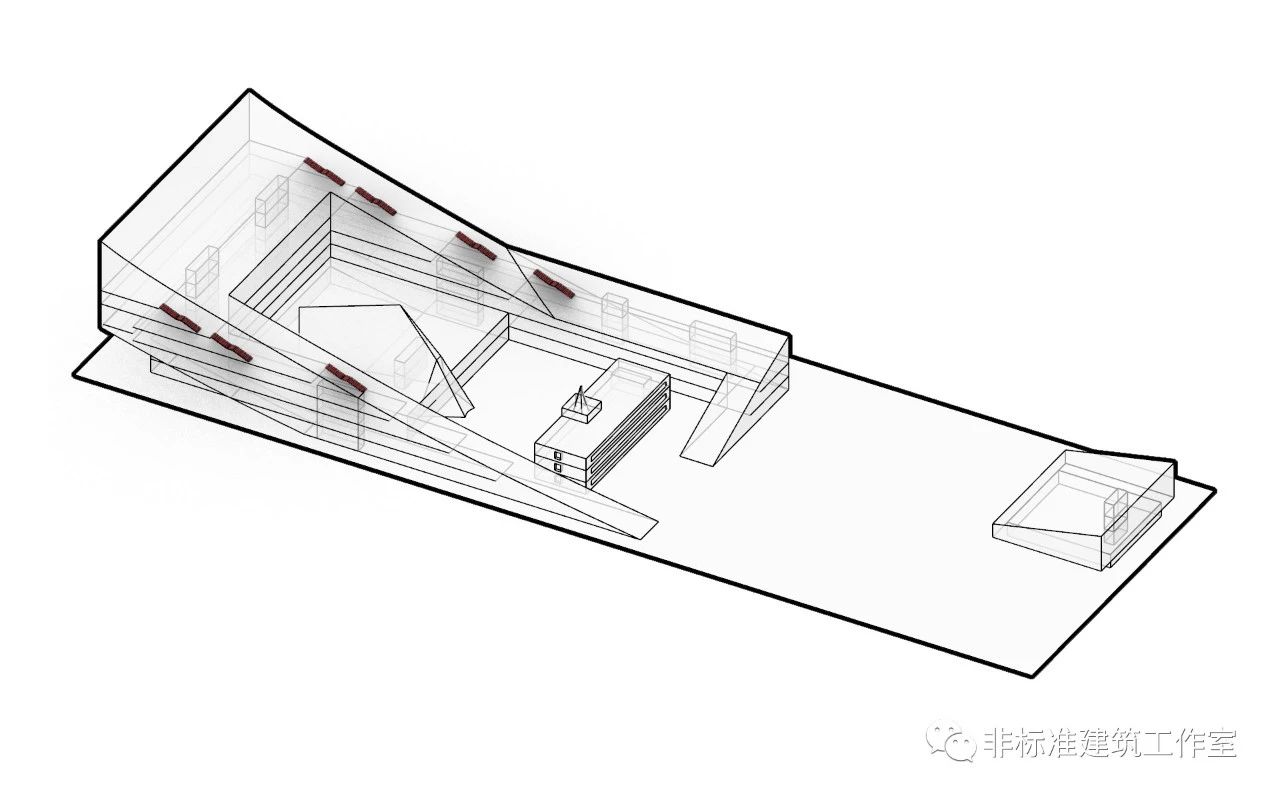

根据疏散要求插入交通核。


倾斜部位设置直跑楼梯联系上下层。

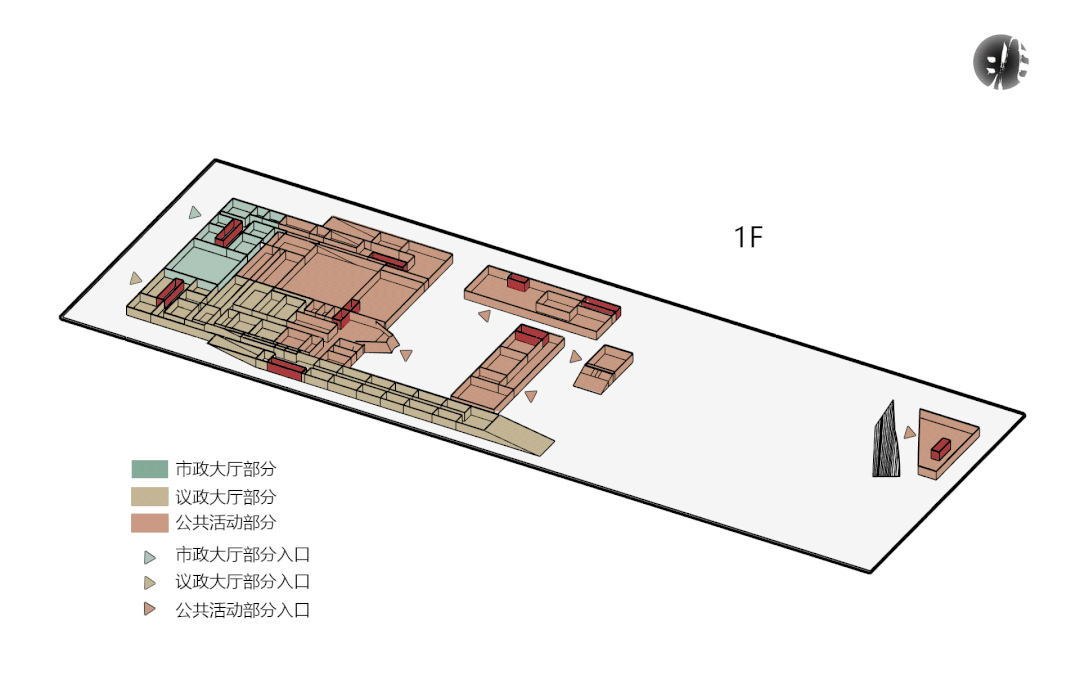

在划分内部房间时,老S还对首层做了一点特殊处理。为提高公共活动部分的可达性,在北侧打散首层体量,并设置多个独立入口。南侧除了可以直接由室外进入一层,又加设一个直通二层的大台阶。

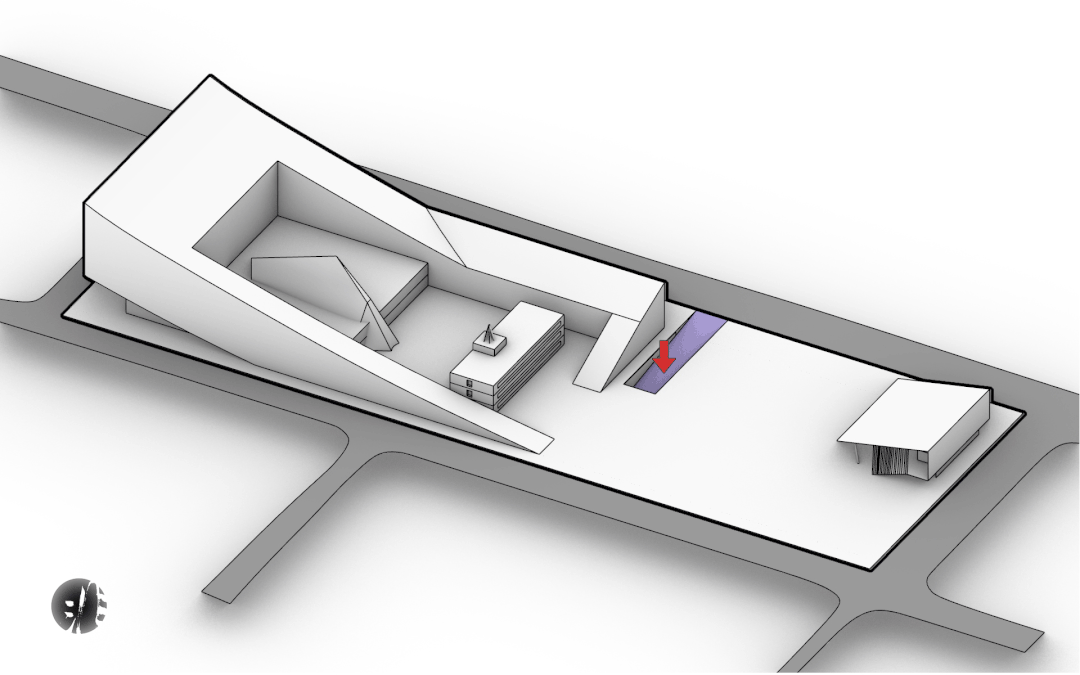

最后设置坡道,作为地下车库出入口。


打完收工。

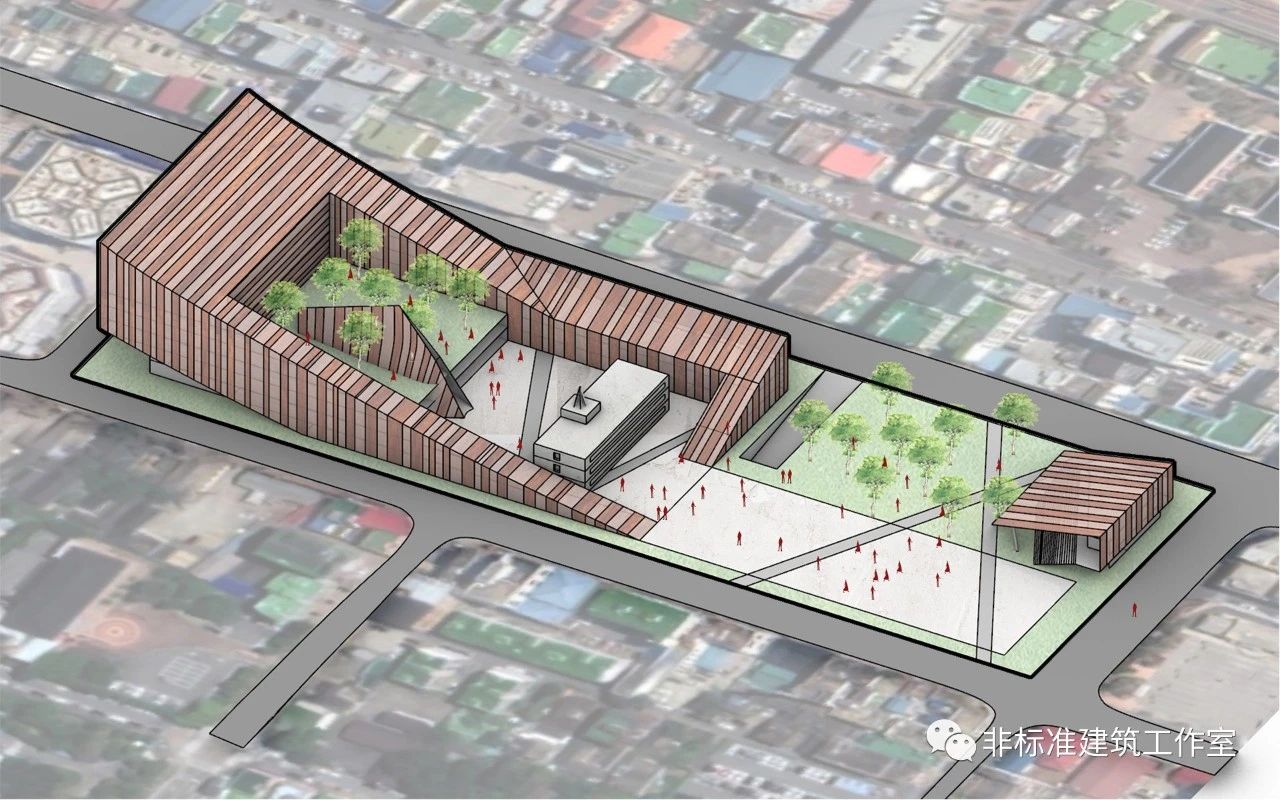

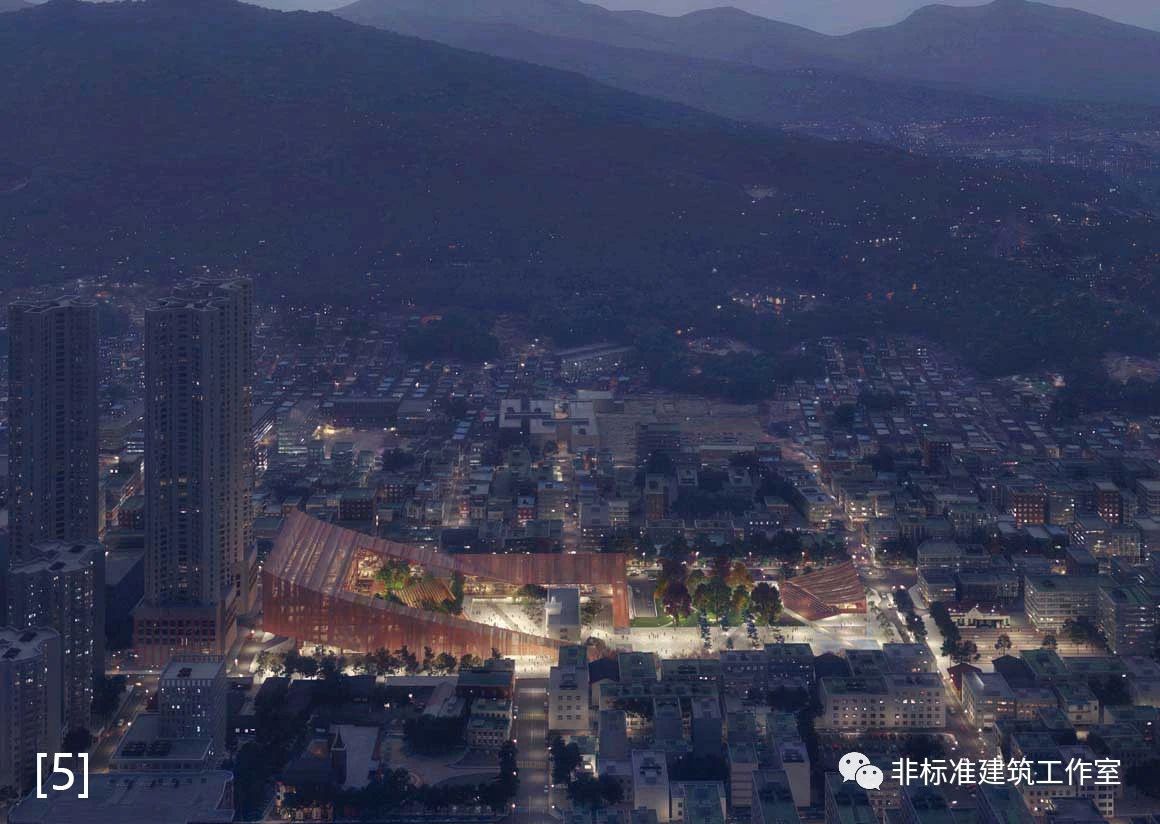

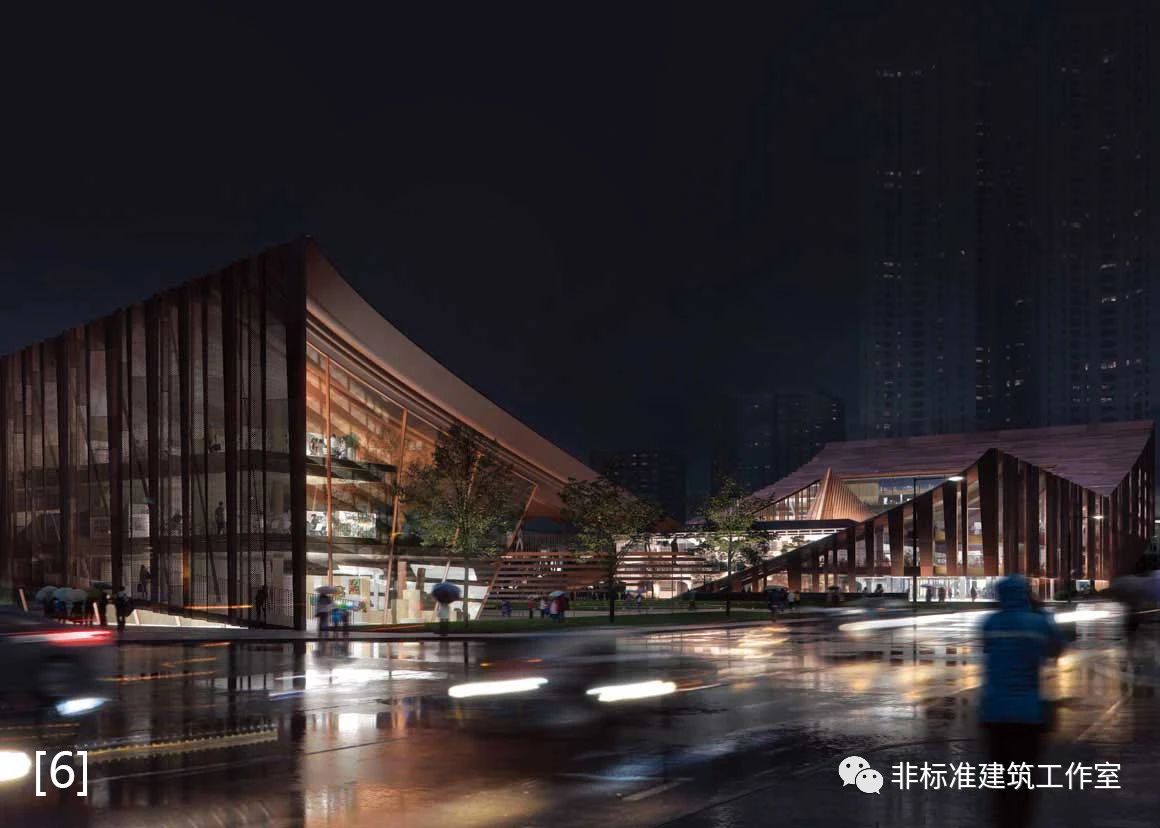

这就是snøhetta事务所设计并中标的清州市政厅竞赛方案。官宣2025年建成。









最后再看一下完整过程。





我们常说,没有方向,所有的风都是逆风。似乎只要找对了方向,所有的风就都成了顺风。
幼稚是病,得治。 批判的武器不能代替武器的批判;战略的胜利也不能代替战术的胜利。 月有阴晴圆缺,风有东南西北。顺风逆风无所谓,成功上岸才有新大陆。 毕竟,没有顺风,还有各种通可以包邮。


图片来源:
图[1][4][5][6][7][8]来源于:图[1][4][5][6][7][8]来源于:图[2]来源于:http://www.sapnda.com/portfolio/same-same-but-different-chungju-new-cityhall-%ec%b2%ad%ec%a3%bc%ec%8b%9c%ec%b2%ad%ec%82%ac/
图[3]来源于:http://www.333cn.com/shejizixun/201801/43498_139783.html
其余分析图及动图均为作者自绘,转载请注明。

非标准建筑工作室著作权所有

允许转载,禁止修改和演绎

转载请联系微信:linxiaowu3513
