CAD软件中如何进行平面设备布置?


[版块:图形化处理] [分类:CAD辅助设计] [复制链接] 报告无效帖子查看: 790|回复: 0
拓邑团练|浩辰CAD 发表于 2021-1-25 17:43:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
在使用正版CAD软件绘制电气图纸的过程中,经常会需要进行平面设备布置。之前的电气CAD教程中也给大家介绍了一些设备布置技巧,可能有些小伙伴对此还不是很了解,接下来小编就继续来给大家介绍一下正版CAD软件——浩辰CAD电气软件中进行平面设备布置的相关电气CAD教程吧!
CAD中平面设备布置教程:

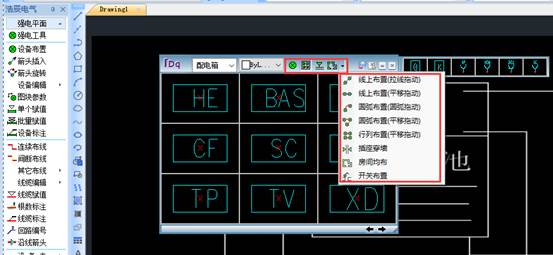

首先打开浩辰CAD电气软件,然后找到并依次点击[平面设计]→[强电平面]→[设备布置]。
应用功能:应用多种不同的布置操作,设备布置。

11种不同操作,足以应对你所遇到的各种情况,实属方便快捷。
这里我们挑三个讲一下,分别为任意布置,行列布置以及沿墙布置

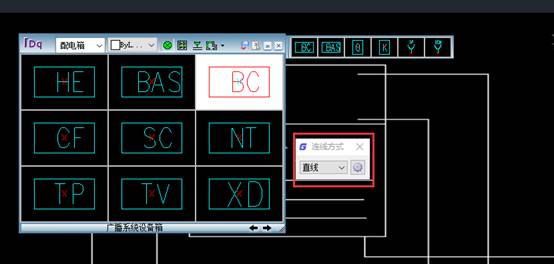

1)任意布置
点击任意布置之后,命令行会出现如下提示:*任意布置*=PM_Rybz
然后你选择一个设置符号会出现这样一个小框,在命令行会出现如下提示:
点取位置或{转 90 度[A]\上下翻转[E]\左右翻转[D]\转角[Z]\沿线[F]\回退[U]}:

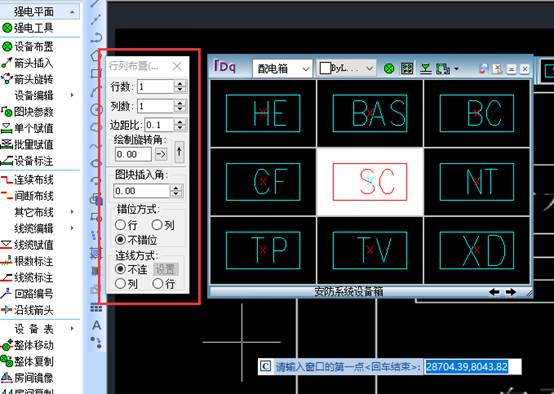

2)行列布置
点击行列布置后,会弹出如下弹框,命令行里会有相应提示:
能设置常规的行列数以及边距比以及绘制旋转角,图块插入角等等。

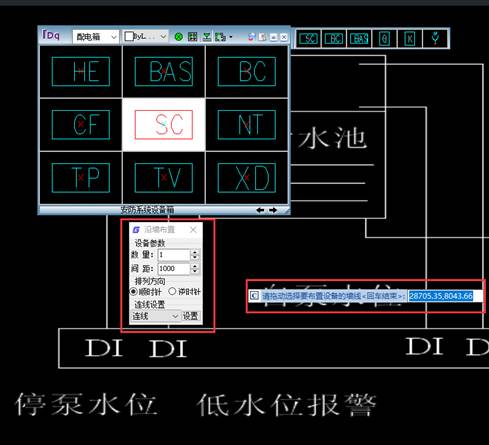

3)沿墙布置
点击沿墙布置后就会得到上图中有相关的弹框以及命令行中的信息
在沿墙布置中可以设置数量,间距,排列方向,连线设置等等。

上述电气CAD教程就是关于浩辰CAD电气软件中进行平面设备布置的操作技巧,感兴趣的小伙伴可以参考本篇电气CAD教程来进行平面设备布置,有需要CAD下载的小伙伴可以访问浩辰CAD官网下载中心免费安装试用正版CAD电气软件哦~
