编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),欢迎关注。

人为什么登山?
登山能解决几亿人的吃饭问题吗?
《攀登者》


拆房:陈天骄  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松




什么是氛围?

就是你明明已经气急败坏到质壁分离却还得假装慷慨激昂的强势围观。


而作为一个建筑师,

我就是行走的声光电,

本色出演的氛围本围。




每天早上,我准时前往寸土寸金的市中心上班,但其实只是月薪三千的勤劳画图狗。梦想与高薪都与我无关,我只为地铁的拥挤做贡献,以此营造出一种整个城市人才济济的氛围感。

每天晚上,我下班都不准时离开,一本正经的继续敲键盘画图,以此给甲方营造出一种“我好忙工作量好大”的氛围并继而让老板产生出“公司好像还行”的错觉。

每天深夜,我都面无表情毫无波动的在网上刷“啊啊啊啊啊啊太绝了”“哈哈哈哈哈哈笑崩了”“呜呜呜呜呜呜太好哭了”以此尽职尽责的为互联网营造氛围。




以及不定时承接某些周期较长的对口分母业务,包括但不限于天天熬夜肝图想方案但从没中标的投标氛围组以及每年积极缴纳一注报名费并转发相关考试咨询但从没参加过考试的注册氛围组。


我一直以为我在搞设计,

但其实我只是在搞氛围。







位于德黑兰市东北部60公里处的达马万德山,是伊朗著名的旅游景区。

它是伊朗唯一全年被雪覆盖的山峰:海拔5671m,山峰突出高度4667m,世界排名第12。


有山的地方就有登山者。

因为山在那里。







攀登达马万德山的线路约有16条,其中南部线路最简单也最受欢迎。

选择南部线路的登山者要从位于达马万德山南麓Polour村的伊朗山地联合会临时营地出发,然后按地图路线逐步攀至山顶。




虽然南部线路风景好人气高,但这个P村营地实在是条件有限,内部也就有几个上下铺吧,属于仅仅能住人的水平。


不过,这也算正常。

登山本就是个冒险家的游戏,海拔3000米以上的攀登就属于高度危险的极限运动了。想吃住舒服的去五星级酒店不香么?跑这儿跋山涉水吃沙子不就图个自虐更快乐吗?




但是在2013年,政府大大不知道是中了彩票还是挖了矿,突然就要斥巨资改善这个小破营地。

而且考虑到达马万德山每年适合登山的时间只有5月至9月,政府大大们还决定增加娱乐项目以提高达马万德山在冬季的盈利能力。

选来选去,他们看中了

室!内!攀!岩!




说实话,我是挺不能理解这个操作的。


如果是在适合登山的夏季,我大老远的来了放着好好的雪山不爬为什么要窝在屋里爬假山?

如果是在不适合登山的冬季,这地儿都不太适合人类居住,那我为什么要顶风冒雪大老远的跑到这里来攀岩?是城里的攀岩馆一夜之间都倒闭了吗?

你也别说搞个攀岩馆是为登山者们进行日常训练,因为南部线路是easy模式,徒步就能登顶,根本不需要用到攀岩技巧。


甲方的迷惑行为

就是在诱惑建筑师正当防卫。


于是,来自德黑兰的

New WaveArchitecture事务所

愉快地参加了竞赛~







原来的营地是位于Polour村东侧的一块方形区域,新建筑基地位于老营地北部。北侧紧邻拉尔路,再向北就是被白雪覆盖的达马万德山了。




基地东侧地势稍低,

与西侧约有4.3m高差。




按照甲方的想法,新建筑就是一个快捷酒店+攀岩俱乐部。包括能容纳55人的接待住宿空间,以及一座攀岩馆和相应的后勤办公空间,总建筑面积4500㎡左右。


New Wave Architecture的主创设计师

Lida Almassian女士

也是很不能理解甲方这个迷惑行为。

越看越像个坑。




城里什么样的攀岩馆没有?为什么要冒着生命危险去雪山老窝攀岩?




但是,作为一个资深氛围组成员,

L女士深深的明白一个道理:

甭管甲方搞什么幺蛾子,

你只需烘出气氛的花架子。


现在甲方要搞攀岩馆,那么我们的任务就是把攀岩的气氛哄起来。

怎么才能把气氛哄起来?

对于任何体育运动来说,还有什么比对抗比赛pk掰头更能让人群情激昂热血沸腾呢?


L女士福至心灵,灵机一动、动如脱兔的

就把任务书上的攀岩馆给扩写成了

攀。岩。比。赛。场。馆。




要举办比赛就得有运动员参赛,有运动员就有教练员,以及裁判员、组委会、管理后勤一大堆人。这堆人来了住哪儿?当然是住在与攀岩馆一墙之隔的特色“酒店”里啦!

营收能力UP!


再来点儿观众啥的,估计酒店再开个分店指日可待。




但是,攀岩比赛场馆就不能像攀岩馆长得那么随性了,人家是有规范的。


拆房部队科普小贴士国际运动攀登联合会(IFSC)规定,一个合格的赛用攀岩馆应包含竞赛区、公共区以及后勤区3种空间。竞赛区(Field of Play)中最重要的部分就是攀岩墙了。攀岩墙的设计要根据具体的比赛项目而定,攀岩国际比赛中主流的项目主要有领攀(Lead climbing)、速攀(Speed climbing)和抱石(Bouldering)。领攀(Lead climbing),也称难度攀登。运动员带保护绳尽可能高地向上攀登,以攀爬的高度、时间计分。Lead climbing的岩壁也是三个项目中难度最大的:高13-16m,宽12m,悬挑7-9m。


速攀(Speed climbing),顾名思义,爬得快就赢。速攀项目的岩壁高15m,宽6m,悬挑1.3m(后倾角约5°)。




抱石(Bouldering),boulder这个单词的本义就是“大石头”,所以这个项目也就很好理解啦,就是攀爬大块岩石组成的岩壁。抱石项目的岩壁较前两者更矮,约4.5m,宽度则达到了35m(同时容纳10条赛道),不同赛道的难度不一样(后倾角5°-60°不等)。运动员可以多次尝试攀爬,最终以岩壁的难度以及运动员尝试的次数来打分。




除了岩壁,竞赛区还应布置供攀登者从墙壁上掉下来的接收区、裁判区、运动员候场区等。

科普完毕


在本项目中,受限于场地宽度,无法布置完整的抱石岩壁。因此L女士设计了一块能同时满足国际标准的领攀和速度攀赛事的18mx18m大小的岩壁,后期可以根据需求更换设备,在两种岩壁之间切换,也可以举办较低标准的抱石比赛。




公共区(Front of House)包括媒体办公区、观众席、IFSC直播办公区等。




后勤区(Back of the House)包括运动员热身区、医疗室、IFSC官员及代表的办公室、能停放IFSC生产团队拖车以及卫星信号车的停车场。




把这三部分组合到一起,完整的攀岩比赛场馆(不含停车场)大概长这样。

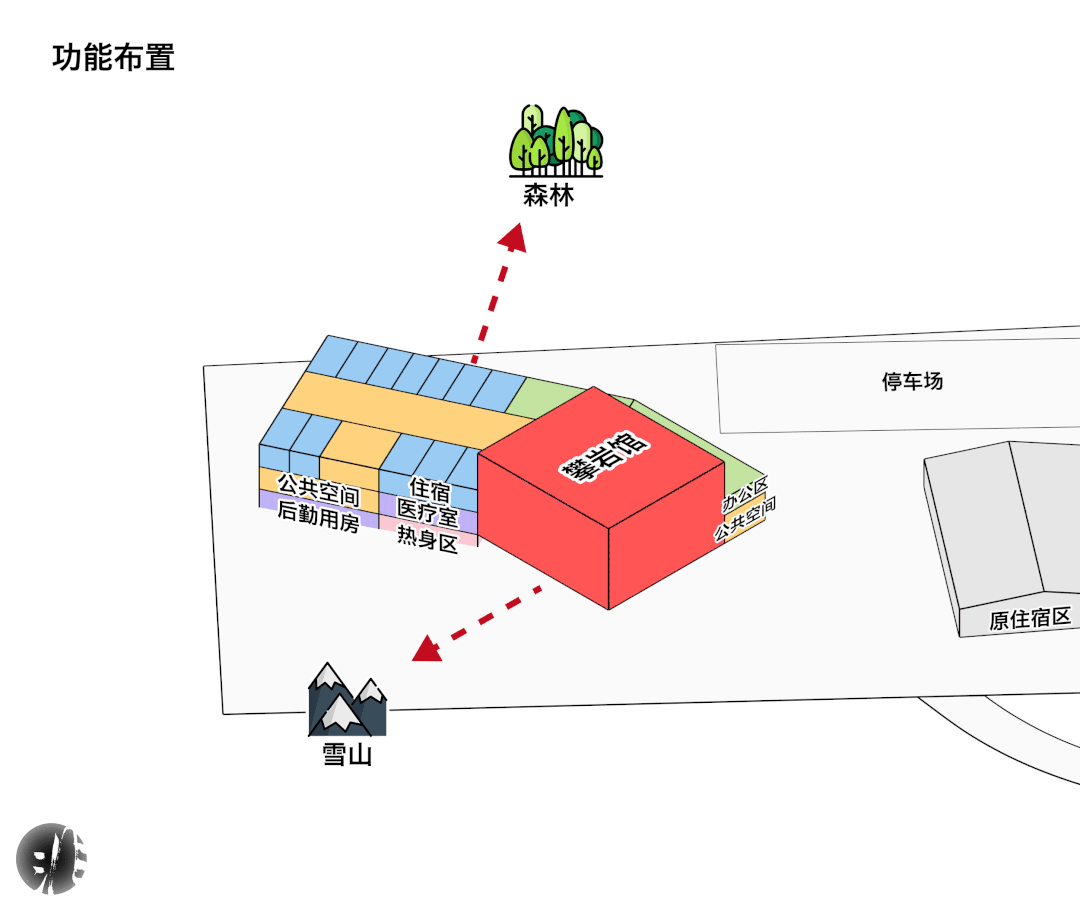

下面把攀岩馆和住宿、办公部分放到场地中。


主要人流来自于西北侧,因此将公共性强且高度较高的攀岩馆竞赛区、公共区以及门厅设置在西侧,随后将住宿分成2层布置在东侧,免除西晒的烦恼。将攀岩馆和住宿区的后勤部分设置在B1层,并在基地南侧布置停车场并分别设入口。




至此,功能和流线布置完毕。





L女士觉得,现在方方正正的建筑外形不利于烘托氛围。这种环境中,建筑本身就应该是最大的应援灯牌嘛~

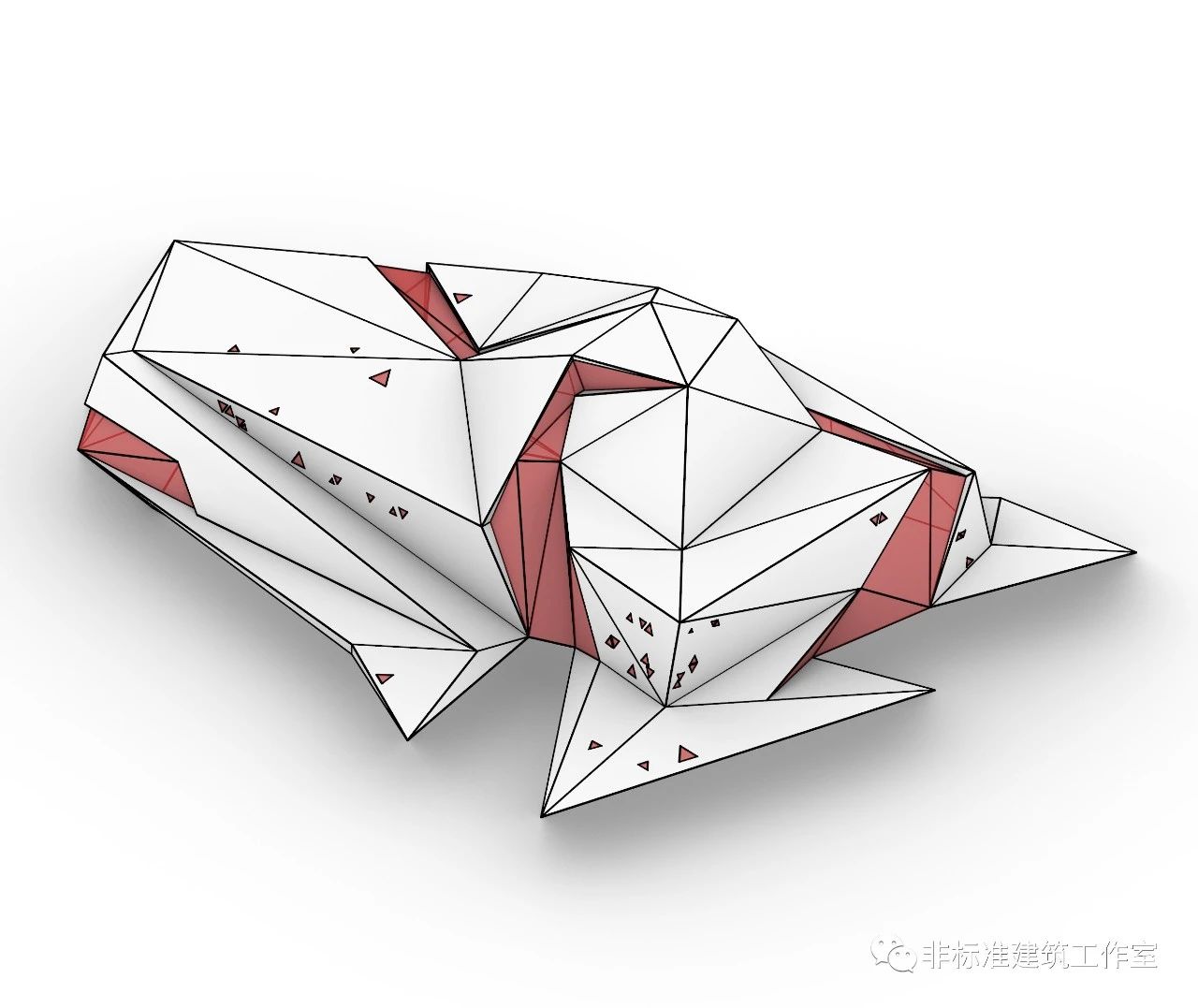

考虑到建筑内部折板状的攀岩墙,L女士就直接用折板来折了一个山形外壳!




先来直接做一个。




看起来还好,但这个折板表皮与方形体块并不契合,主要矛盾有两点:空间和采光。

墙壁、屋顶从平直变为倾斜后,会不可避免地造成空间浪费并出现消极空间。




下面分别对攀岩馆和住宿区的外壳进行处理。

让攀岩馆底部墙体接近垂直,在人能接触到的尺度内避免消极空间;同时将其顶部墙体进行适当切削,维持山峰的外形。




南侧的办公部分以及东侧住宿部分的屋顶可以继续压低,突出层次感。并加入铺地,限定主要出入口。




对于住宿区则调整南侧山体的坡度,使其接近垂直避免空间浪费;在另一侧将坡面细分,让出垂直墙面用于开窗,消解掉浪费的空间的同时提升北侧的采光效果。将1层门厅的屋顶部分则处理成“缓坡”,避免浪费空间。




在开窗的问题上,山形外壳既不可能大面积开窗又不可能规则开窗。


两种方式值得考虑:

一是直接把外壳上的折面变成玻璃。

但这样开窗大小不好控制,且会消解折面造型的体块感。




另一种方式就是把外壳撕开一个口子,然后再嵌入小尺度的折板玻璃幕墙。

这样等于给体量又增加了一个层次,形状大小也都好控制,还能营造出“峡谷”的效果来点题。

选它选它选它。


配合场地设计形成喇叭口通道,在主要入口处采用这种开窗方式。




住宿部分与办公室的开窗则采用散布的三角形小窗,立面语言统一。




空间浪费和采光问题都解决之后,深入设计informal空间梳理流线。


观众从西侧主入口经过门厅进入观众席,攀岩爱好者则可通过北侧入口直接进入攀岩馆。




参赛运动员从南侧停车场经B1层南侧入口进入门厅,在这里热身完毕后上楼进入一层的医疗室进行兴奋剂检测,完毕后即可进场参赛。




住宿人员的生活流线主要围绕两个中庭展开,形成环形流线。贯穿3层的中庭可以借助天窗改善采光。




至此,内部空间布置完毕。




最后用不规则的退台来处理场地高差。

打完收工。







这就是

New Wave Architecture事务所

设计的

伊朗Polour攀登中心方案。


现已中标施工。













最后,来看一下完整过程:







社会分工的细化似乎让建筑师的专业壁垒越来越模糊。

向下说,很多活儿室内设计师也能干;

向上说,结构师、规划师甚至很多艺术家都能来掺和一脚。


建筑师的不可替代性在哪儿?

或者就在建筑本身。

是建筑作为一个整体

所营造的城市氛围。


高级点儿的说法叫,

场所精神。






图片来源:

本文图[1]改自http://www.damawand.de/How/How.html

图[2]改自https://www.youtube.com/watch?v=5j3mROPVSKg

图[3]改自https://www.youtube.com/watch?v=y9ZQj3758mw

图[4]改自https://www.youtube.com/watch?v=3zE_InotBGo

图[5]-图[9]来源于https://www.arch2o.com/polour-rock-climbing-hall-new-wave-architecture/#:~:text=New%20Wave%20Architecture-,Polour%20Rock%20Climbing%20Hall,special%20place%20in%20Persian%20literature.

其余分析图及动图均为作者自绘,转载请注明。
