家琨建筑设计事务所 | 二郎镇天宝洞区域改造


[版块:资料·案例库] [分类:改造更新] [复制链接] 查看: 112|回复: 0
管理员|深圳老梁 发表于 2021-4-28 09:43:08 | 显示全部楼层 |阅读模式
发帖得20e币  e币充值  VIP全站畅享  更多获取e币方式
编者按:本文来自微信公众号CA当代建筑(CAjournal),欢迎关注。


项目名称:二郎镇天宝洞区域改造
业       主:四川省古蔺郎酒厂有限公司
建设地点:四川省泸州市古蔺县二郎镇郎酒基地


二郎镇天宝洞区域改造
THE RENOVATION OF TIANBAO CAVE DISTRICT OF ERLANG TOWN, LUZHOU, CHINA

项目背景

项目用地位于泸州市古蔺县二郎镇的赤水河畔,天宝峰下的峭壁中段。峭壁上储藏郎酒的天宝洞、地宝洞及人和洞,是全球最大的天然藏酒洞群。

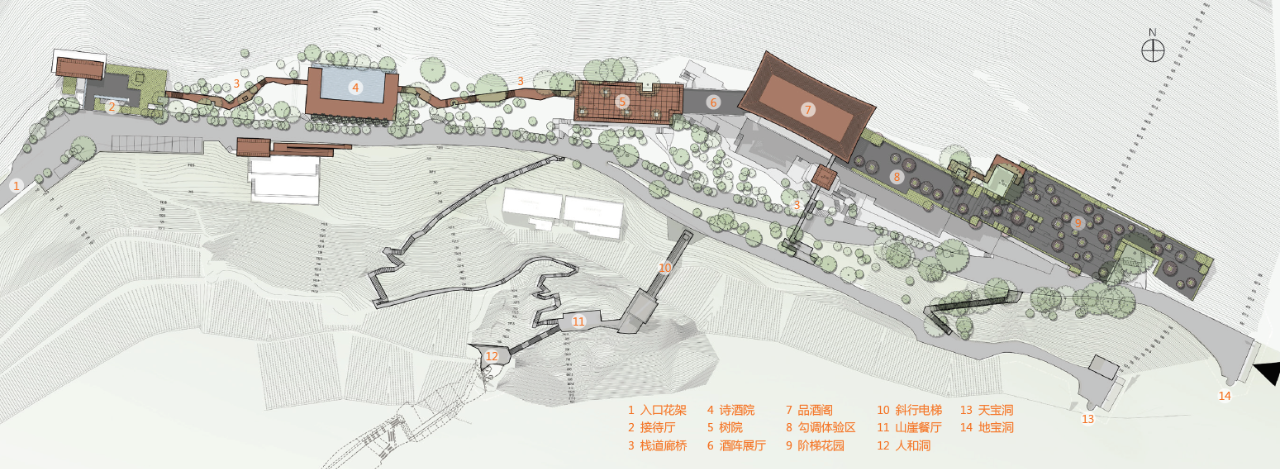

1 总体布局

设计理念

亭台楼阁。选取中国古典建筑中的“亭台楼阁”为基本原型,运用当代手法,表达传统意蕴,呼应郎酒品牌形象的文化内涵。

2 品酒阁于山间一隅

泛博物馆。项目采用文学叙事的组织方式,将多个空间功能节点的内容串联,形成连续的空间剧情; 游览路线注重节奏安排,根据场地的位置、高差、情态,组织变换空间的明暗、开合、隐现,使整体流线张弛有度,跌宕起伏,丰富游客的参观体验。

总体布局

场地原为郎酒生产片区,建筑破旧,故拆除并在原址新建。设计将散落山间的建筑物串联组织为环形流线。

3 阳光洒向品酒阁

分区设计

入口花架。重竹与钢建构出60 m长的绿植隧道,增强空间纵深感。选用喜阳的三角梅作为爬藤植物,婆娑树影掩映重竹构架。

接待厅。耐候钢亭悬挑于基座之上,姿态平远,可登临远眺。基座室内为接待展厅,面向赤水河一侧,以水平长窗形成远山框景。

9c3961ae697ce8f3c3d2889642fff448.png ‍
4 入口道路看接待厅

5 接待厅近景

6 接待厅室内

7 接待厅剖面图

诗酒院。诗酒院用于展示关于酒的名言名句,挑廊三边围合,环抱如镜水面。

8 诗酒院

9 诗酒院平面图

树院。穿越林间栈道到达树院,树院空间低矮,屋面悬浮,遇树开洞,形成光斑。四周墙面为制酒场景的全景投影。

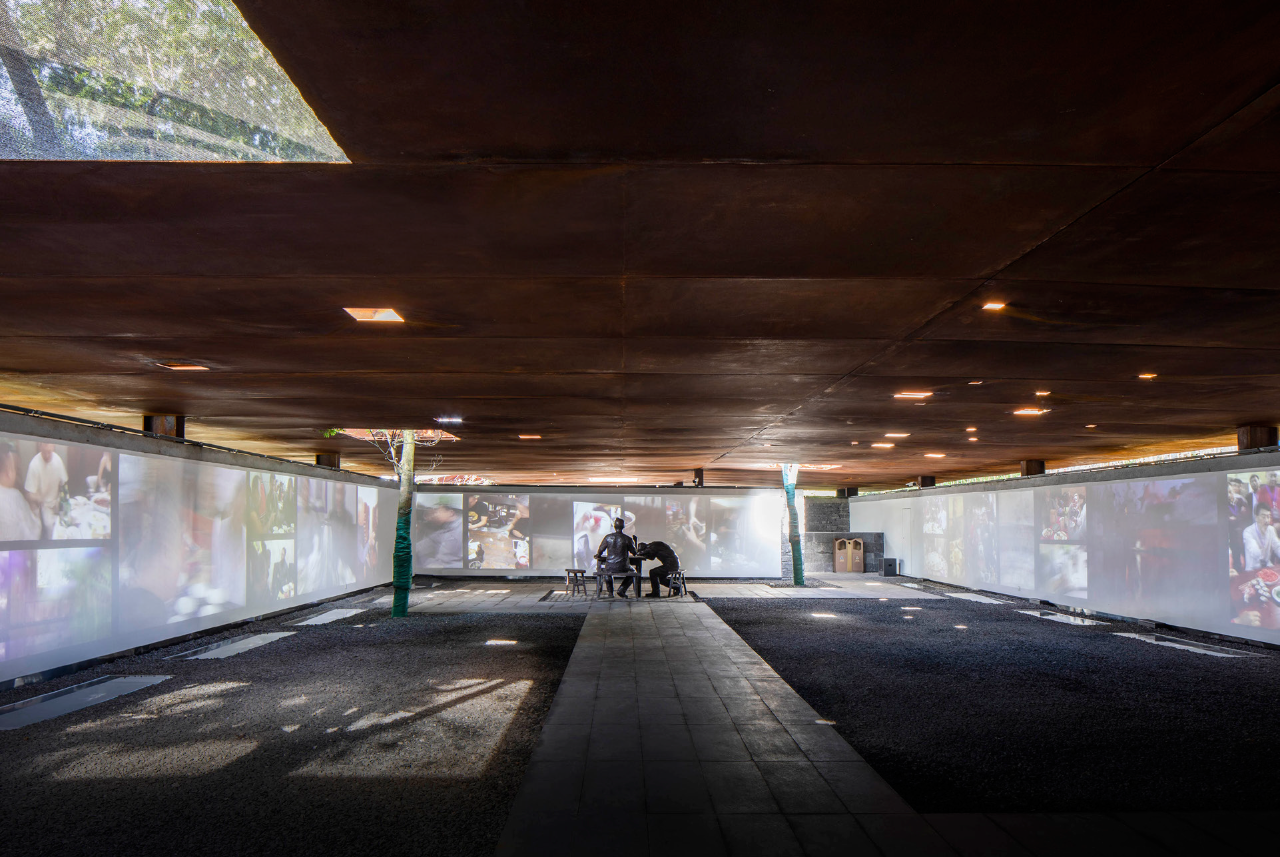

10 树院

酒阵展厅。经树院向下,到达酒阵展厅。展厅两侧阵列通高酒架,在天花和地面设置镜面,多次反射,营造“无限”的空间体验和穿越其中的漂浮感。

勾调体验区。从酒阵展厅沿连廊前行,到达勾调体验区。一道道混凝土拱梁空间下,是散落的勾调体验间。

11 勾调体验区

品酒阁。品酒阁楼宇凌空,出檐深远,四面环水,适宜把酒临风,极目远眺。

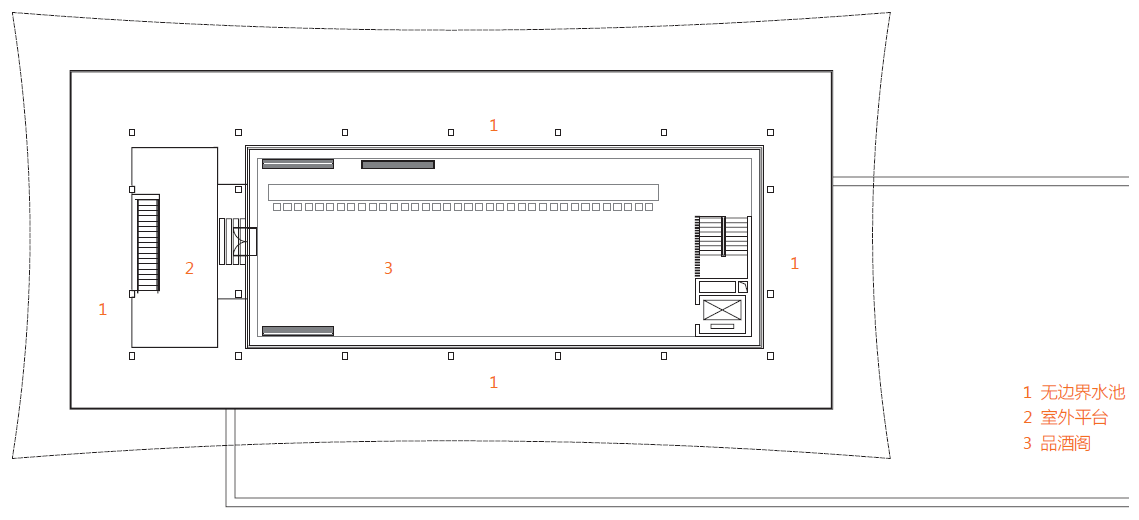

12 品酒阁平面图

阶梯花园。游人可以沿层叠的阶梯在樱花之间穿行,步移景异。

13 阶梯花园

栈道廊桥。栈道廊桥蜿蜒,穿林跨路。

14 栈道廊桥‍

斜行电梯、山崖餐厅、人和洞。斜行电梯倚山而立,连接山崖餐厅和人和洞。

7d618a53561647eacfd2e5d883d1474a.png ‍
15 斜行电梯

材料与建造

建筑基本功能区采用清水混凝土和本地石材浇筑砌叠,形成基座,融入山川地貌中。橙红色耐候钢架构悬挑于基座之上,台楼阁,轻盈飞扬,传达出栖居于山水的东方古典意境。

改造后的建筑群落交织了沉积与飘然两种性格,既融入于场地,又跳脱于山水。

项目概况
项目名称 | 二郎镇天宝洞区域改造
业       主 | 四川省古蔺郎酒厂有限公司
建设地点 | 四川省泸州市古蔺县二郎镇郎酒基地
设计单位 | 家琨建筑设计事务所
室内施工图配合单位 | 成都清木元一装饰设计有限公司
施工单位 | 四川联兴建筑工程有限公司,中孚泰文化建筑股份有限公司,四川万坤园林工程有限公司
建筑面积 | 8 478 ㎡
主持建筑师 | 刘家琨
设计团队 | 杨鹰,韩琦,朱维昆,温锋,曲一鸣,刘速,吴露伊,陶秋烨,刘相栋,魏之铭,李静
照明设计 | 上海碧甫照明工程设计有限公司
建成时间 | 2020年
图纸版权 | 家琨建筑设计事务所
摄       影 | 存在建筑,家琨建筑,王凯(BPI照明顾问)

本文发表于《当代建筑》2021 | No.04
