【都设五一学术周1】传统徽州的现代诠释 | 黄山太平湖项目的设计与思考


[版块:建筑师讨论区] [分类:工作经验] [复制链接] 查看: 57|回复: 0
管理员|深圳老梁 发表于 2021-5-3 17:22:44 | 显示全部楼层 |阅读模式
发帖得20e币  e币充值  VIP全站畅享  更多获取e币方式
编者按:本文来自微信公众号都设设计(dushejianzhu),欢迎关注。

都设2021五一学术周(一)

以一个住宅的设计开启都设的五一学术周是因为住宅不应该脱离建筑学语系。希望都设在住宅项目上的投入和坚持能给这个行业带来一点“建筑学”。

八分半山一分水,半分农田和庄园。

▲图片来自网络

项目位于徽州文化的核心区域,安徽省黄山市太平湖南岸。俯卧在黄山和九华山脚下,距离徽州名村宏村、西递仅咫尺之遥。用地山美水美,是文章开始那两句描绘徽州的名句的现实阐释。

▲项目区位图

而在这块土地上,有机会诠释那点睛之笔也是神韵所在的“半分庄园”,也是作为一名建筑师的一大幸运和责任。

▲项目用地鸟瞰图

项目一期开发中,MAD事务所用完全现代的建筑诠释了他们的“山水”。而在即将启动的五期六期开发中,我们会表达另一种的对于山与水的回应与思考,以及对于现在这个时代节点下徽州“半分庄园”的理解。

自然而成的规划设计
Natural planning and design


项目用地条件复杂,地形变化多样,部分地形坡度极大。设计启动的第一步,我们做了大量严谨细致的分析来理清地形关系,阅读、理解直至吃透这块用地。


▲地形坡度分析

▲地形坡向分析

对地形做了深入的分解和剖析之后,我们认识到亟待解决的几个核心矛盾:

环境VS容量/地形VS停车
用地自然环境优越,出于建筑师的本能直觉和对自然的负责态度,我们希望在尽量不破坏自然环境和山体形态的前提下,来满足项目的开发容量要求、停车需求、产品需求。而这一前提将为设计师带来极大的设计挑战。

观景VS私密/陡坡VS庭院
地形中存在大量坡度较陡的地形,在不破坏地形的原则下,如何兼顾观景需求与私密需求?如何拥有独享庭院同时还能契合地形并节约占地?也是项目一大难点。

原则清晰之后,设计手法才会明确。大的规划原则很快确定:不做大举开挖,不破坏原有地貌。我们希望最终规划方案能够呈现出(而不是掩盖或破坏掉)地形本身的多样变化。要做到这一点,就要对地形进行分类整理,然后针对不同的地形,做出定制化的、最大化地形自身价值的产品。

具体实现手法如下:

地形修整-削峰填谷
停车问题是首要的难题,大规模的地下车库难以避免。针对坡度较缓且变化多样的地块,相对平整土地是合理的选择。局部填谷形成集中式地下停车,解决地下车库问题。而土地相对平整之后,也更适于布置合院类产品。

▲地形处理策略

▲合院产品规划策略

陡坡-依山就势
较陡的地形就要避免大规模开挖,采取倚山而建的策略。创造贴合地形、拥有大景观视野的爬山墅产品。

▲地形处理策略

▲山地叠墅规划策略

产品层面,以L型的户型单元进行竖向错落叠加,每户均有独立庭院,且可以通过庭院平接入户,叠加两户左右错落,可以做到相互视线不可及,同时每户拥有独享的观景视角。

▲产品体块构成

▲产品平面示意

谷地-浮于谷中
位于谷中的地块又有新的问题。山谷两侧地形呈现对望态势,建筑均平行等高线布置会导致对视问题,且无法避免一部分产品日照朝向不佳。设计师转换思路,采用骑等高线布置的方式,底部局部架空,一可避免对视,二能将视线转向谷的开口方向,建筑随谷地深入逐步抬升,均可享有景观视野,三是干阑式建筑的手法避免了对地形的大肆破坏。通过以上策略,设计师实现了景观、日照、地形契合的三重满足。

▲谷地地形梳理

▲谷地联墅规划策略

而这种骑等高线的山地建筑处理手法,我们在重庆两江协同创新区项目中亦有充分的实践,积累了相当成熟的经验。

▲重庆两江协同创新区 创新∑空间

▲产品平面示意

山脊-极致景观
山脊线是整个地块中景观视野最佳的位置,能够将“九分半”的山水美景一览无遗,我们的策略是用拥有超宽观景面、270°景观视野的云顶平墅产品,将观景价值挖掘到极致。

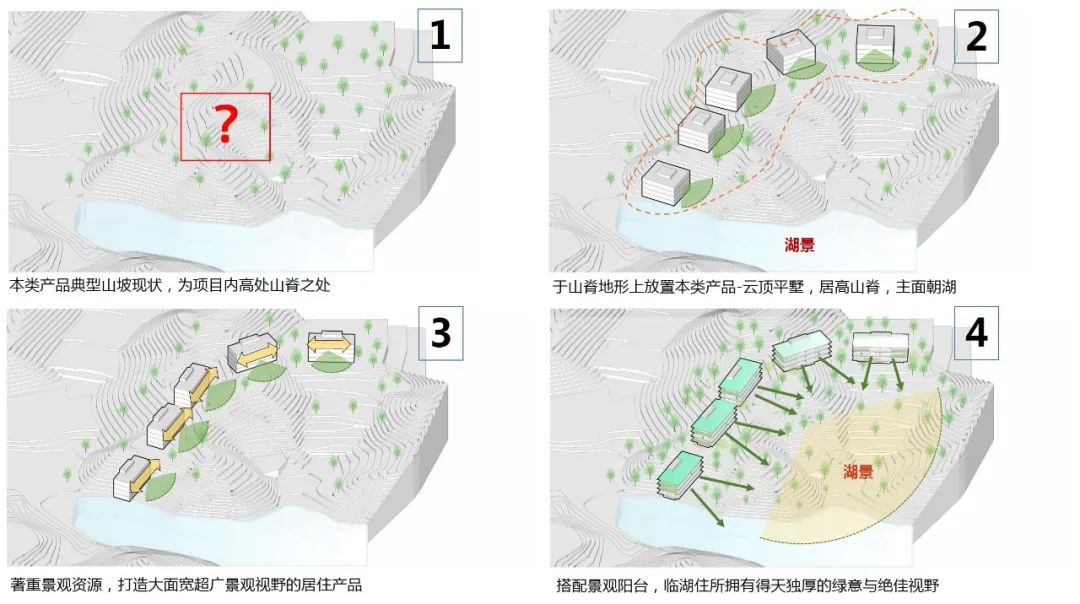

▲云顶平墅规划策略

在景观最佳的山脊线上,打造大面宽、大露台的极致景观产品。产品三层叠加,一层主打院景,二、三层主打山、水远景。二、三层利用地形高差,从山势高处通过私家院落入户,创造带有趣味性的独立入户路径。

▲山脊叠层

规划-自然而成有了针对每种地形的策略和定制产品之后,下一步就只需将产品依照山势布置在应有的位置,总图布局便“自然而成”。建筑自然形成错落有致的聚落感和依山就势的建筑形态,就如山体完成了“自我的设计”。

▲地形分类

▲地形与产品的对应策略

▲规划鸟瞰效果图

入徽州境,而见村落有聚,庐舍高峻,墙涂白垩……

传统徽州给人的感受应是错落有致的村落隐于山水之中,山顶、山坡、山脚的村落和庄园都因山体的走向和地形的变化而呈现出不同的形态。这才是真正徽州村落的状态,也是我们在本案中希望最终呈现的规划形态。

抽象留白的徽派神韵
Huizhou style with abstract white space

是否要采用徽派风格、如何跳出常规徽派风格地产项目的审美疲劳,是我们在风貌设计上的思考重点。如何不落俗套地呈现这“半分庄园”?传统徽派建筑风貌已然被大量而粗放地复制粘贴,被滥用了。而完全抛弃徽派的纯现代方向,又似乎是对这块土地的一种辜负。因而我们希望可以描徽派其神而不描其形,抽取徽派之神韵,呈现一个兼具徽州神韵和现代感的风貌。设计难度非常之大,索性我们在姑苏雅集项目中,我们已经成功地用抽象提炼的手法呈现了现代感的苏州神韵。

▲姑苏雅集

如何取其神?在绘画的领域,吴冠中大师已经在他的作品中给出了二维的答案。徽州建筑在他的笔下被还原为点线面、黑白灰的自由组合。

▲图片来自网络

我们力图向向大师借鉴,提取出徽州民居的基础元素,进行简化、抽象,并再组合之后,在三维世界中呈现了画中的徽州。


▲山地徽州村落

不使用任何具象的传统建筑符号,避免刻意的复古,使用现代的建筑材料与构造做法,使得简洁、纯粹、现代这些形容词与徽派的传统神韵得以同时呈现。



结语
Conclusion


在规划设计上,设计师没有遵循常规地产项目的思维惯性,采用用单一而价值最大化的产品铺满整个地块的方式,进而全盘改变山体的形态和自然环境。而是希望在充分分析地形后,给予不同地势以针对性的产品策略。在产品设计上,没有完全套用成熟但固化的产品,而是延续规划策略,给出定制化的产品,消解地形产生的问题,同时最大化地形带来的产品价值。在初步完成的成果中,产品以聚落感的布局回应了地形的变化,位于山脚、山坡、山谷、山脊的产品呈现了完全不同的组团和产品形态,而又与山体高度契合;在产品层面,观湖、观山、观谷、观庭院的不同潜在景观价值均被充分的挖掘;在风貌上,则是用建筑的手段完成了一次吴冠中式的现代徽州水墨画作。都设通过设计竞赛获得了本项目的设计权,并且已经完成了五期的建筑方案设计。然而由于不可控因素项目停滞了两年,重新启动后双方极难在理念上达成一致,都设已经退出该项目的设计并保有对此方案的所有权。
