居家隔离一年后,你学建筑开窍了吗?


[版块:建筑师讨论区] [分类:设计解析] [复制链接] 报告无效帖子查看: 7846|回复: 3
管理员|深圳老梁 发表于 2021-5-19 08:31:04 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),欢迎关注。

因为海滩关闭,
这些动物终于能够做几百万年来它们一直在做的事。
远比人类在场时更加成功。
《地球改变之年》

拆房:翟飞  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松



唯物辩证法告诉我们:事物是普遍联系的。 比如,因为疫情居家隔离,所以我学会了建筑设计。


居家隔离与建筑设计之间的普遍联系就是——我。具体说,是一个闲着的我。 反正闲着也是闲着,我就顺手做了几个方案——那是不可能的。 我就是单纯的闲着,偶尔去阳台放放风,偶尔和家人唠唠嗑,尽情享受这段正义躺平的美好时光。 万万没想到,就这么开了窍。


伊朗的豪华房地产开发商NEXA Group最近也比较闲。但开发商的觉悟还是比较高的,在你闲着的时候,人家都是在琢磨怎么能让你不闲着。 正是:再闲不能闲设计,再苦不能苦自己。开发商大手一挥就搞了个竞赛,让你设计个更适合居家隔离的住宅。 基地就选在了伊朗首都德黑兰的北部的Darya街区内一块矩形用地上,面积约1614平方米,南北两侧紧邻道路;基地北高南低,有3.76米的高差。
开发商搞竞赛的优势就是,一言不合可能就真的给你开发出来了。


住宅的产品定位是精品住宅,楼下有咖啡厅、泳池、健身房、游戏室、电影院等业态以及停车场、办公室、设备间等辅助。总建筑面积共约15000平方米,户型自己定。


什么叫居家隔离?就是不让你出去瞎溜达,只能在家里瞎溜达。
纵观家里的旅游路线,深度游就是卧室-卫生间躺着不动;亲子游就是餐厅-客厅-书房-卫生间鸡飞狗跳;而最最顶级野奢的网红打卡地有且只有一个,那就是——阳!台! 老父亲们能去阳台抽根烟,老母亲们能在阳台瑜个伽,娃们能在阳台蹦个高——最重要的是能呼吸呼吸新鲜空气顺便和上下左右对面楼喊个麦,证明世界还在。


但通常情况下,阳台数量有限,空间局限(大多数是个长条),极大程度的限制了人类奇葩行为的丰富性与多样性的展示。 平时也就算了,反正天大地大都是舞台;但在隔离期间,阳台就成了唯一的舞台!


于是,一个新的住宅设计目标就这么恍恍惚惚的出现了——多做阳台,多做能唱歌跳舞后空翻的阳台。


首先常规操作,顺应基地根据面积要求升起建筑体量。大概需要地上十二层、地下四层。


对体量进行简单的功能分区,商业公共空间放置在底下两层及地下层,二层以上就全是住宅。


既然要多做阳台,那不如全都做成阳台——将建筑内缩在外围形成一圈阳台。


然后恭喜你得到了1600平米的豪宅大平层10套。
这一圈阳台除了做成一层一户的大平层根本就不能保证私密性;虽说在每户的阳台处加入隔墙能勉强解决私密性问题;但是这种一圈出挑的阳台势必会导致内部房间的采光不好。


而且现在一圈的做法形成的阳台也还都是长条的,空间不符合1:1~1:2的最佳活动长宽比。


现在问题就转化成怎样在保证阳台最大化的同时保证阳台还能好用。


来自伊朗的本土建筑事务所Saffar Studio(我们就叫他ss吧)想到了一个隔离期间在家闲着玩的小游戏来打辅助。
估计很多人都玩过——层层叠,也叫叠叠乐。将木块三根为一层,交错叠高成塔,然后轮流抽取木块,抽取的木块要放在木塔的顶层,在抽取和放木块的过程中木塔倒塌则算输。
这个游戏最重要的动作就是——抽。通过抽,积木中形成了两种关系:木块和它们之间的缝隙。


将这两种关系运用到建筑中,木块是建筑实体;而他们之间的缝隙则是外部空间,也就是产生阳台的空间。每层抽取不同位置的木块,将形成多种多样的阳台形式以及不同的空间关系。


下面我们就将层层叠积木运用到这个住宅建筑中。

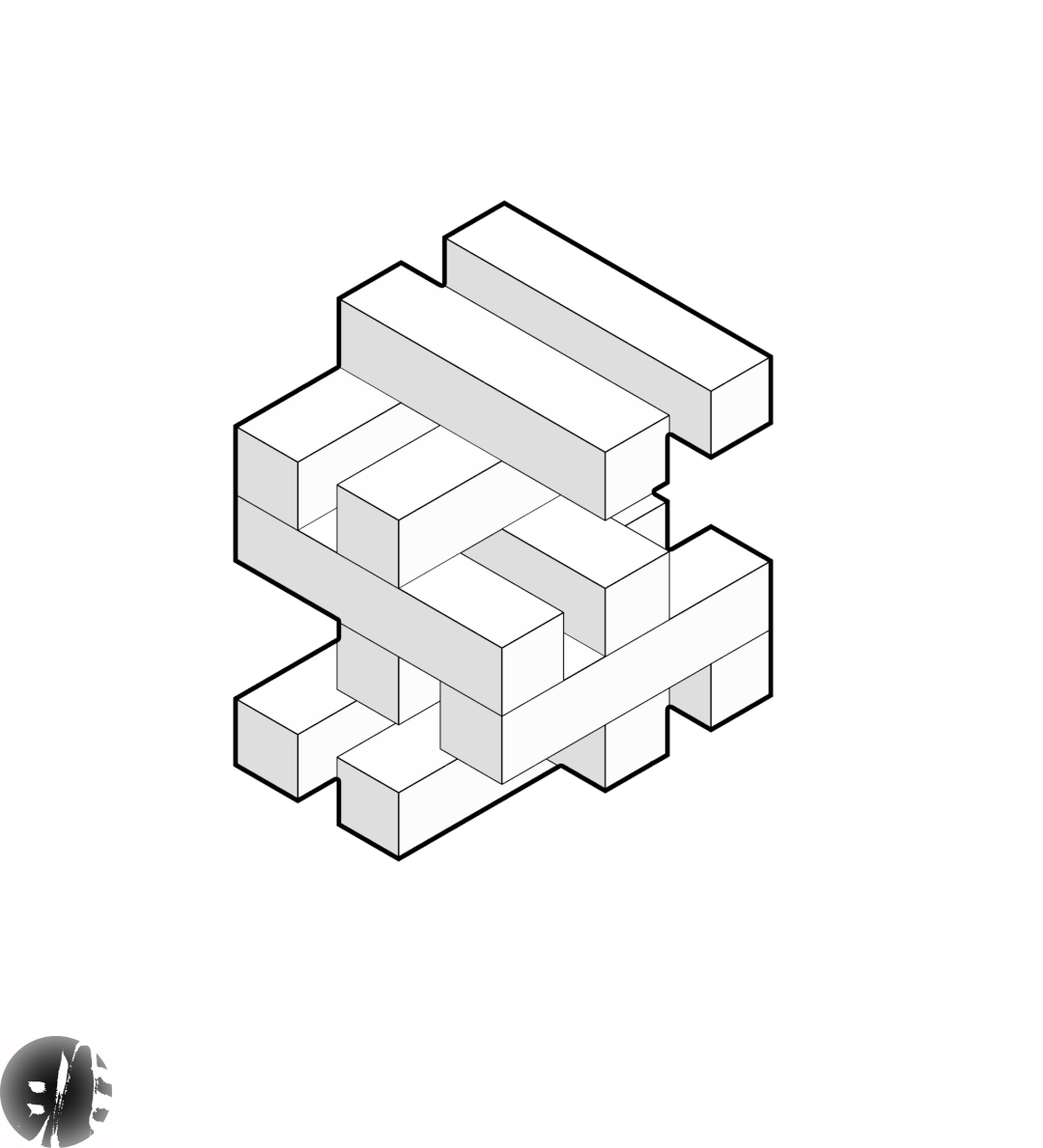

每层形成三块;为了避免层叠次数太多,两层建筑为一个单元;形成六个单元交错叠放在场地中。


接下来的关键操作就是“抽”了。是抽积木,不是抽风。别一激动给抽塌了。 方形体量交通核一般都是放在最中间,也就是说上下贯通的交通核导致了各层中间一根都没法抽离;而且由于跨数太少,形成的空间关系不够丰富。

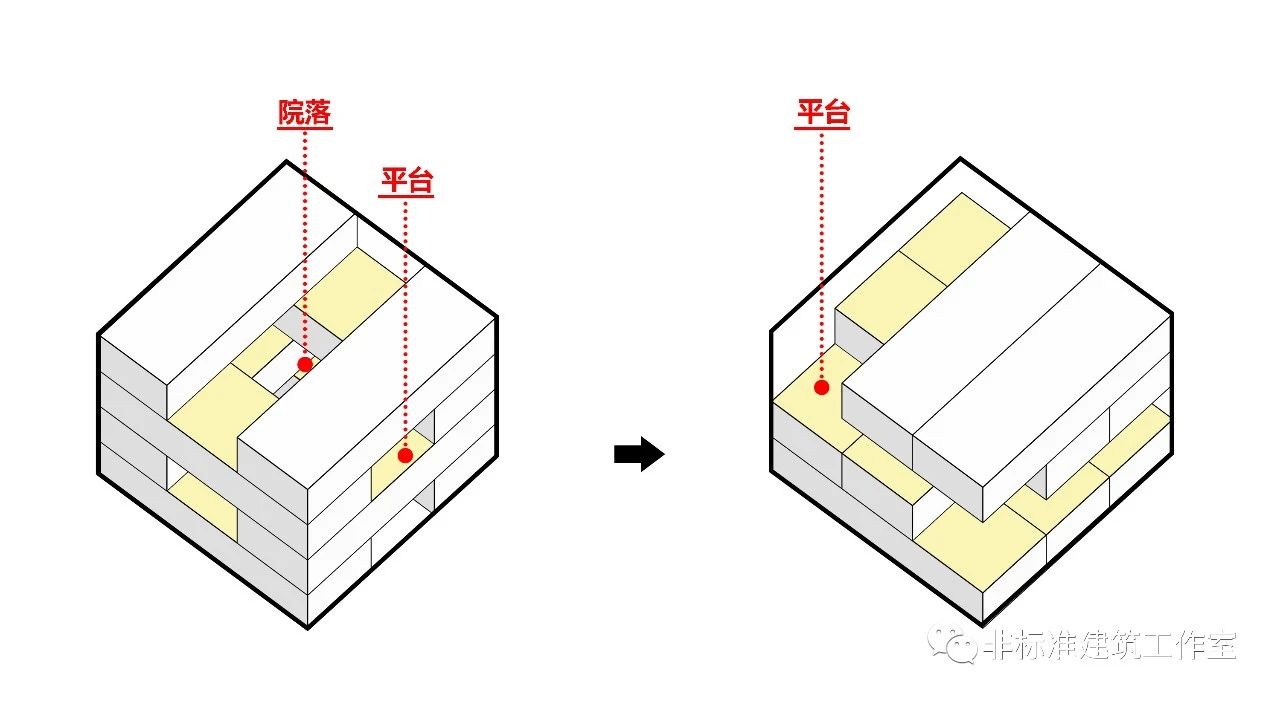

抽掉中间条原本可以形成院落和平台两种户外空间;但由于中间没法抽,只能形成平台这一种户外空间。


因此对空间结构进行变形,减小单元条的宽度,在单元条之间形成等距的缝隙。这样中间的单元条不需要被抽掉也可以形成内部贯通的室外空间。



至此,我们就形成了基本的空间关系:①    建筑实体空间②    平台空间③    院落空间


这一空间原型其实可以适用于任何建筑类型。但现在咱们的项目是住宅,就先甭管别的了。
因为是高端住宅,SS将户型定位为一层两户,并且每户都有独立的垂直交通,保证各户互不干扰。围绕核心筒局部填充,使各层能够入户。


但是问题来了:这样一填充,中间的缝隙空间就被堵死了,也就是通高的中庭没有了;少了一种空间形式不说,中间缝隙也不通透了。


别慌!别忘了积木游戏的关键操作——抽!抽哪儿哪儿贯通!
既然中间堵死了,那就将贯通转移。中间不能抽,那就可以随意地抽取边边的条条了。


随便抽就是随便抽,想怎么抽就怎么抽。
SS经过比较,各层顺时针或逆时针依次抽掉一条形成的空间最为丰富。至此,形成最终的住宅空间原型。



然后将单元条分别向两侧延伸一段距离,延伸出的部分将来作为端头房间的阳台。



空间原型确定后,接下来开始细化建筑。 第一层在两个单元条之间塞实体功能;一端平齐,一端留出院落;在中间位置填充实体空间。


第二层在两个单元条中间塞实体功能,两侧留出院落;抽离侧顺应第一层平台,形成两个平台。


第三层在两个单元条中间塞实体功能;一侧与下层平台平齐;一侧后退形成院落。抽离侧与底层凹入平齐形成两个平台。


第四层第五层一样,在两个单元条中间塞实体功能;一端平齐,一端留出院落;抽离侧形成两个平台。



第六层在两个单元条中间塞实体功能;一侧平齐与下层平台;一侧后退形成院落。抽离侧与底层凹入平齐形成两个平台。

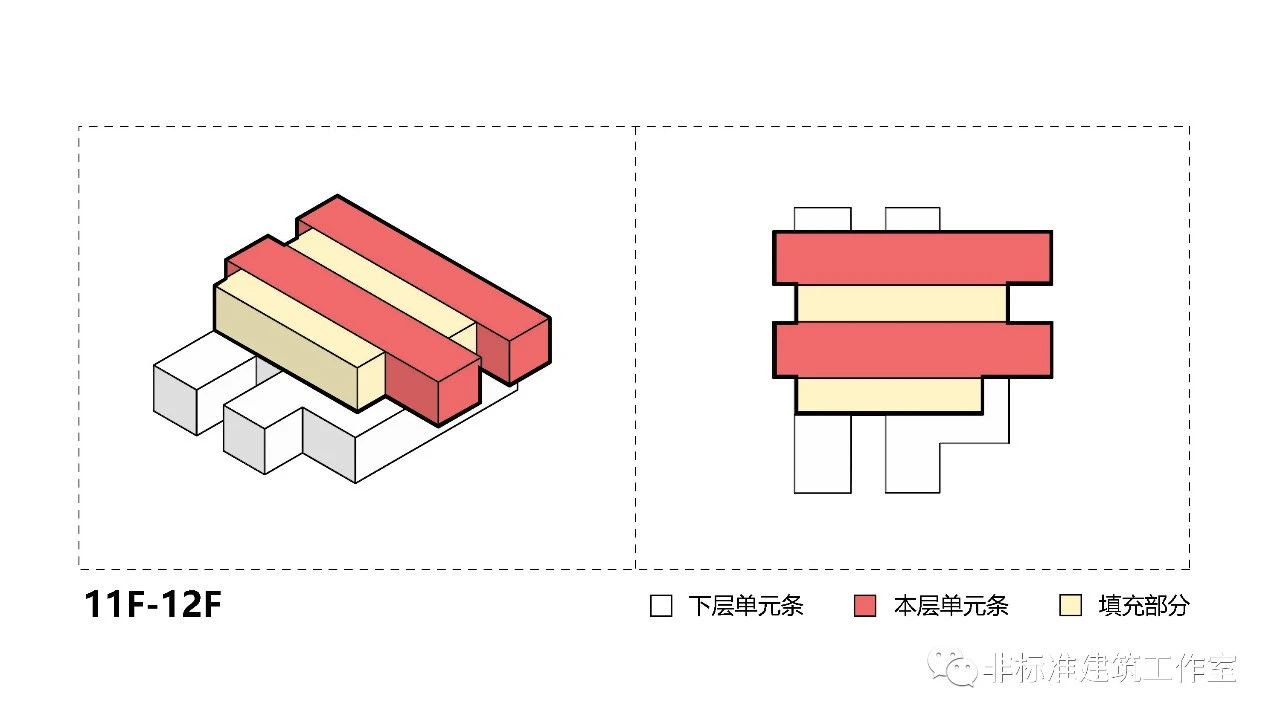

将各层合体,并对形体局部进行微调,南侧顶部单元条向上延伸使得形体更加丰富。



将体块放到场地中,由于底部南北侧有3.76m的高差,为了让地下层也有自然采光;假设北侧地面标高为±0.000,将一层放置在1.640m的高度,这样地下一二层公共部分都可有采光。体块继续向下扩展形成最终的体量关系。


接下来根据形体关系细化各层平面。
公共部分保证建筑南北两侧的通畅性,在东、西侧边界设外墙建筑夹出通道,加强视线联系。


接下来加入台阶解决南北高差问题实现路线的通畅。在西南角加入台阶形成负一层的建筑入口;南侧台阶从地面层继续向下连接,形成地下二层的入口。在东南侧形成向地下停车场的坡道。在西侧墙体和建筑的夹缝中加入台阶到达首层,西侧首层体块凹入形成首层的入口空间;东北角设置台阶到达建筑首层。


一层主要布置为接待大厅,中间为交通核;西北角为办公空间。室外除入口处的平台以外设为绿地。南侧地面到地下二层的剩余部分设为阶梯绿地。


二层在西侧设局部容纳咖啡厅;咖啡厅南侧设室外平台,北侧设为管理室。


然后,依次布置公共部分的地下层平面。地下一层为游泳馆和健身房;东侧局部挖院落。地下二层为游泳馆设备层及游戏室和电影院。地下三四层为停车场。


住宅部分围绕交通核将各层分成两个户型。单元条的端头设为客厅、卧室等功能;在条状端部后退形成阳台。由于每个条中有两层,因此在第二层处继续加设阳台。


至此,建筑内部细化完毕。

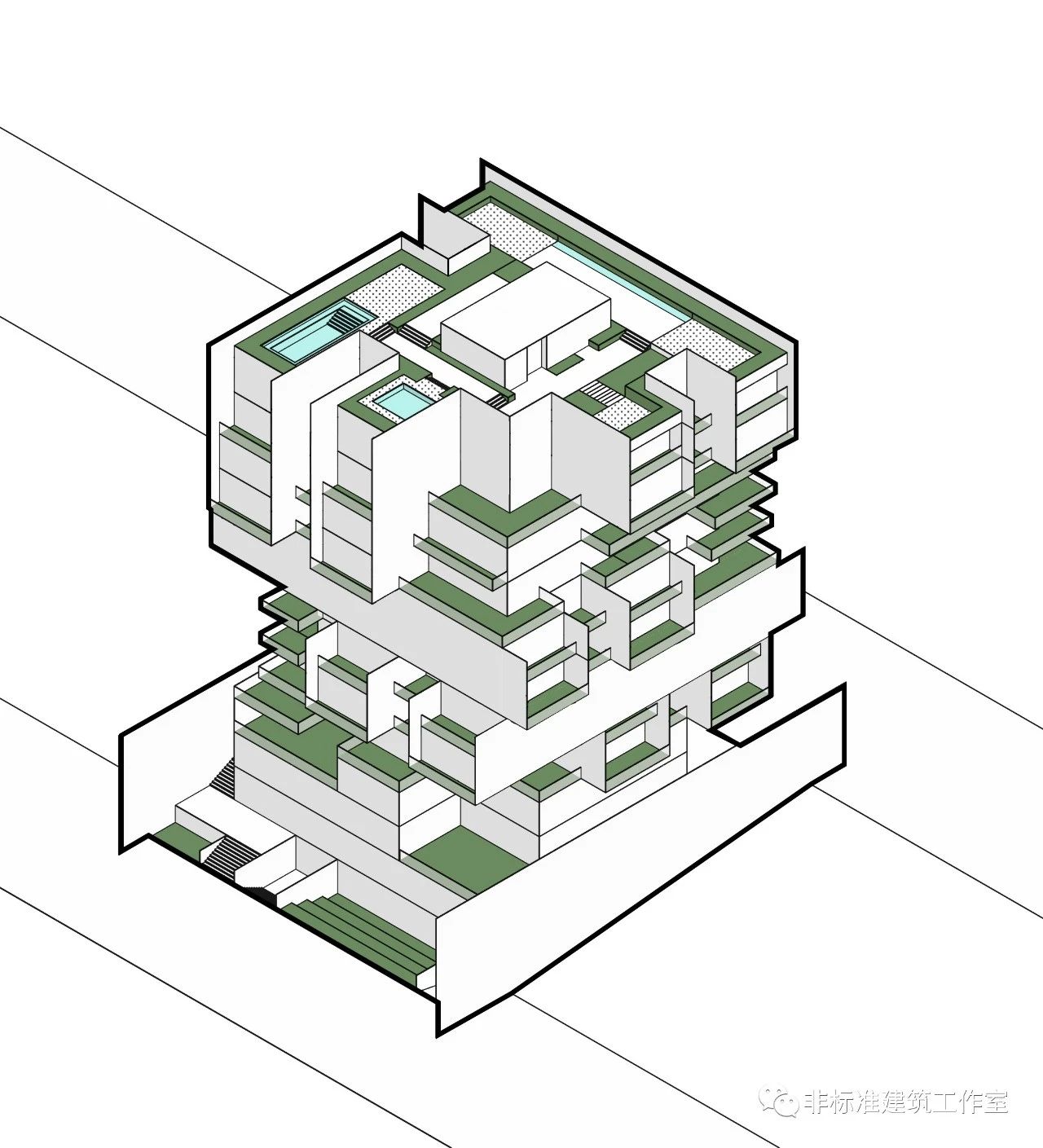

在屋顶设置平台,并加入游泳池。每个单元条墙体向上延伸,强化条形感。屋顶层墙体全部向上延伸作为栏板。


最后加入框架结构。在抽离部分将梁柱结构暴露出来。


开窗并赋予材质。打完收工。


这就是Saffar Studio设计的德黑兰Sarvestan大楼。
一个为居家隔离而设计的多层住宅。








最后再看一遍完整过程。


设计就是个玄学,有时候努力不如“隔离”。 但隔离结束了,还得继续努力。我是说这个层层叠空间原型还可以接着继续用。 层层叠在“抽”的过程中会形成三种空间——管子空间、平台空间以及中庭(院落)空间。只要掌握了三者的空间关系,就可以按照实际需要通过抽取不同位置强化所需要的空间。


而由于抽取的方向及位置不同,形成的空间的丰富度也不同。


拿走不谢,按需取用。


图片来源:
图[42]、[43]、[44]、[45]、[46]、[47]、[48]来源于https://www.amazingarchitecture.com/residential-building/sarvestan-building-in-tehran-iran-designed-by-saffar-studio
其余分析图及动图均为作者自绘,转载请注明。
