西南交大建筑结构类型分析(教学楼与体育馆)


[版块:课程设计·作业库] [分类:分析抄绘] [复制链接] 报告无效帖子查看: 1904|回复: 1
拓土新兵|incredible666 发表于 2021-6-17 00:43:37 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
西南交通大学犀浦校区八号教学楼
主体:现浇钢筋混凝土框架结构
屋盖:钢桁架结构
框架结构是指由梁和柱以刚接或者铰接相连接而成,构成承重体系的结构,即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。结构的房屋墙体不承重,仅起到围护和分隔作用。
功能:教学型建筑
体量:中型体量,6 层高
朝向:西南朝向
总建筑面积:30600 ㎡
基地面积:8727 ㎡
构件内容:楼板、梁、柱、基础、墙
构件尺度:框架柱截面尺寸 800mm*800mm
梁宽 300mm
柱间距 8000mm
外墙厚度 240mm
框架结构应用于该建筑的理由:框架结构建筑平面布置灵活,可以形成较大的空间,能满足 8 号教学楼对不同尺度教学空间的需求;同时,梁、板、柱等构件的施工也较为方便,而且广泛应用于公共建筑;而且框架结构整体性好,刚度大,有较强抗震性,在一定程度上适合四川成都这个偶有地震的区域。
桁架结构中的桁架指的是桁架梁,是格构化的一种梁式结构。桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。由于大多用于建筑的屋盖结构,桁架通常也被称作屋架。八号教学楼的屋架主要梯形屋架,自重较大,刚度好,跨度较大。

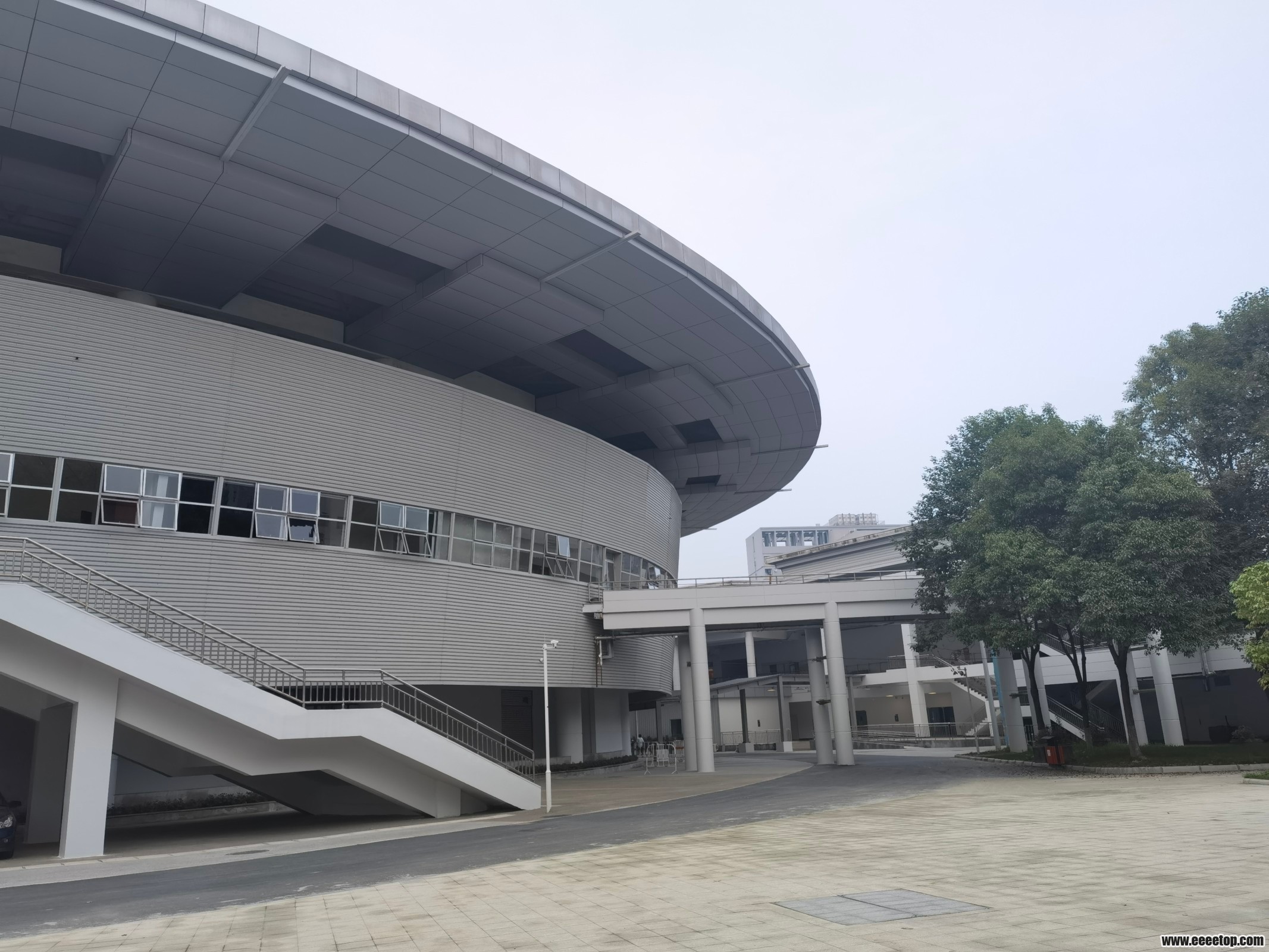

西南交通大学犀浦校区飞碟
体育馆
主体:现浇钢筋混凝土框架结构
屋盖:(空间拱)立体桁架结构
体育馆从最佳观众视线角度出发,形成现有的椭圆形体形。比赛场按 36.8m×47.8m 的设置,可以容纳二个篮球场,能满足进行国际比赛要求,同时也能满足学校日常教学功能的需求,体育馆设计净高 16m。体育馆下部四周结构采用现浇钢筋砼框架结构,大空间的屋盖投影面积约为 8551m2 ,采用空间拱桁架结构,X 向设三榀钢管桁架,最大跨度 90m,两端最大悬挑 12m;Y 向设六榀钢管桁架,最大跨度72m,两端最大悬挑 12m;桁架高度高约 3m,起拱高度约为 6m。在标高 23.4m 处的砼圆柱顶,设置1200mm×1000mm 的混凝土环梁用于支撑整个钢桁架。体育馆的立体桁架截面形式为倒三角形。立体桁架由于具有较大的平面外刚度,有利于吊装和使用,节省了用于支撑的钢材,因而具
2018113773有较大的优越性。但三角形截面的立体桁架杆长计算繁琐,杆件的空间角度非整数,节点构造复杂,焊缝要求高,制作复杂。
参考文献:
[ 1 ] 陆道渊、黄良、徐麟等,西南交通大学体育馆网架动力特性分析,ECADI 科研业务建设成果汇编 2004.
[ 2 ] 夏循、廖理, 索膜结构在西南交大新校区体育场中的应用,《四川建材 》2006 年第 2 期

此为个人课程作业部分内容
