编者按:本文来自微信公众号建日筑闻(ADCNews),欢迎关注。

版权: Hemant Patil

版权: Hemant Patil

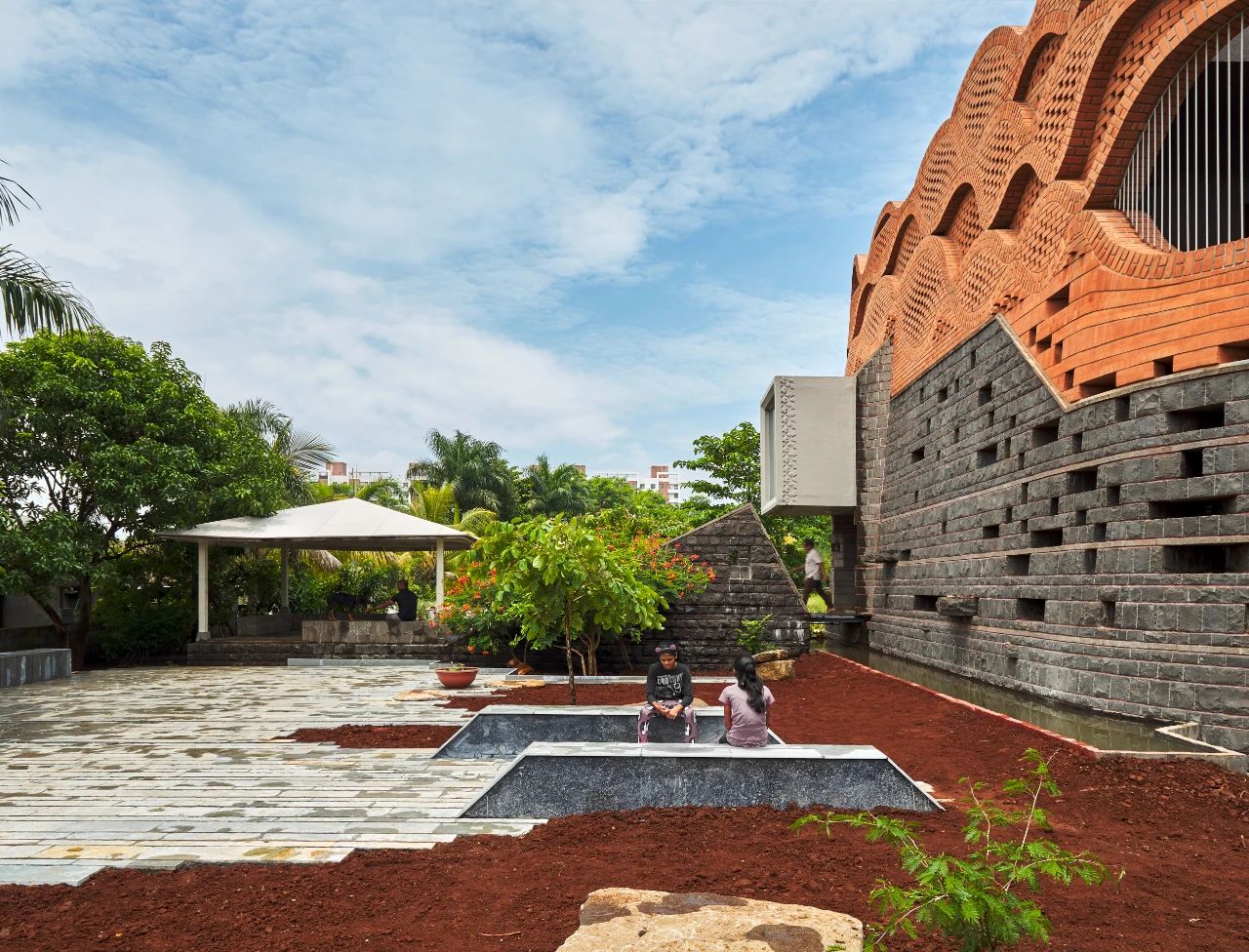

为更好地延续家族的荣耀,Maratha sardars 继承人兄弟希望建造一座全新的住宅,使家族的光辉形象在这片土地上永久流传下去。业主一直生活在名为“Wadas”的住宅中,由内院、大型内部开放空间、牧场和外围防护构成。他们希望在一片占地1.2英亩的土地上建造新房,为家族提供一个独立且自循环的居住空间。

版权: Hemant Patil

版权: Hemant Patil

项目尝试在传统思维和当代生活方式间寻找联系,以当地的“Gadi”传统民居为灵感,借鉴相关的构成元素、空间规划、装饰和开窗细节等。“Gadi"好似一座小堡垒,最外侧是一堵厚墙,向内包含庭院、阳台与公共区域,营造了开放、半开放以及封闭的多种层次的趣味空间。建筑师将其全部调整为适应当下需求的空间状态与建造系统,在吸收前人智慧经验的基础上,把项目打造成一个永恒的空间实体。

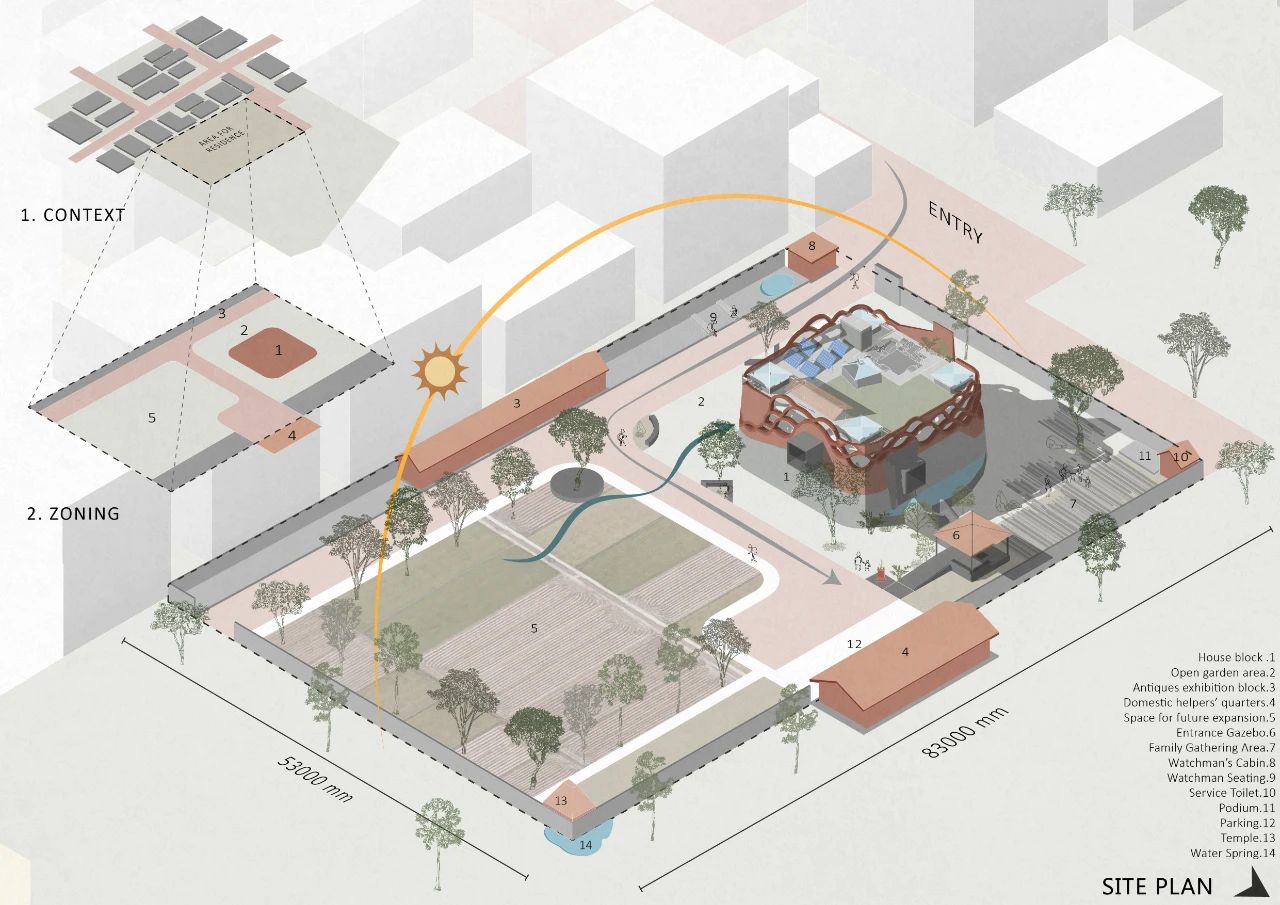

基地平面图

版权: Hemant Patil

版权: Hemant Pati

项目的空间结构源自‘Khand’,一个传统建筑中的单人基本生活功能模块,遵循一定的网格系统与比例关系,可根据不同的需求进行调整转换。建筑师将这一概念挪用到项目的设计中,将角落空间打造成私宅的“呼吸口”,面向天空开放并给人以独特的个人体验。这些特定的‘Khand’模块还会从水平维度蔓延到垂直方向,以一种非固定实体的状态进行呈现。

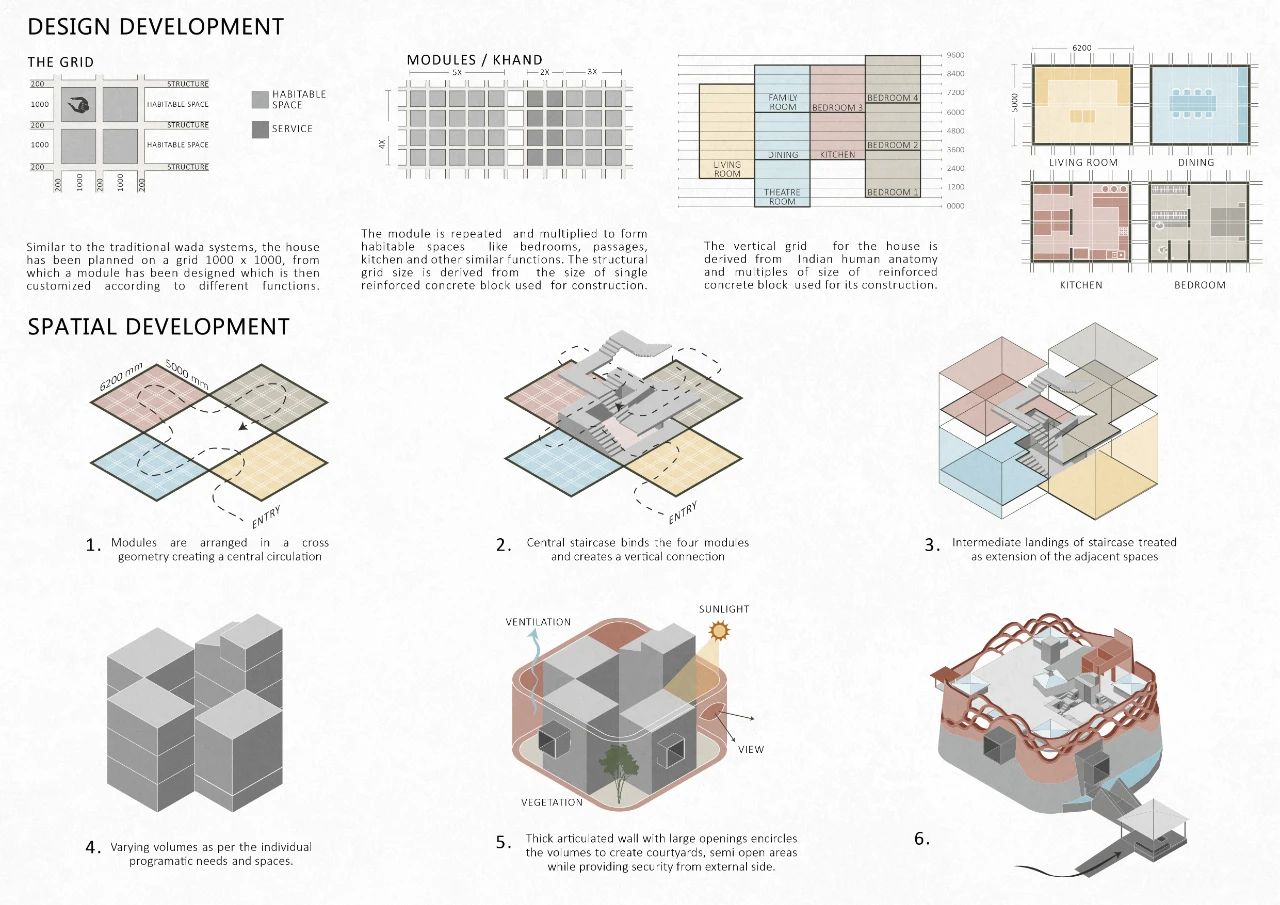

设计发展

版权: Hemant Patil

版权: Hemant Patil

版权: Hemant Patil

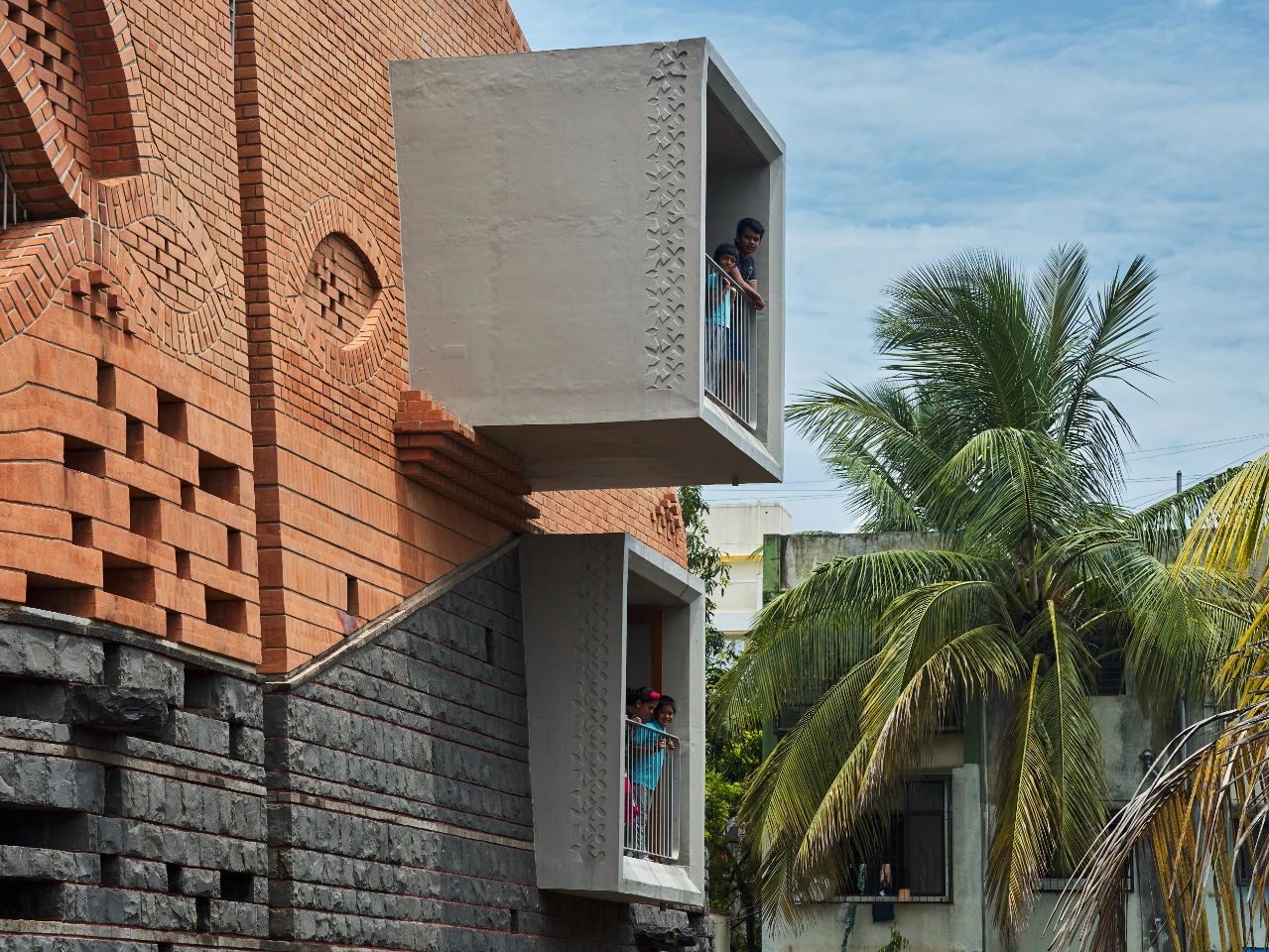

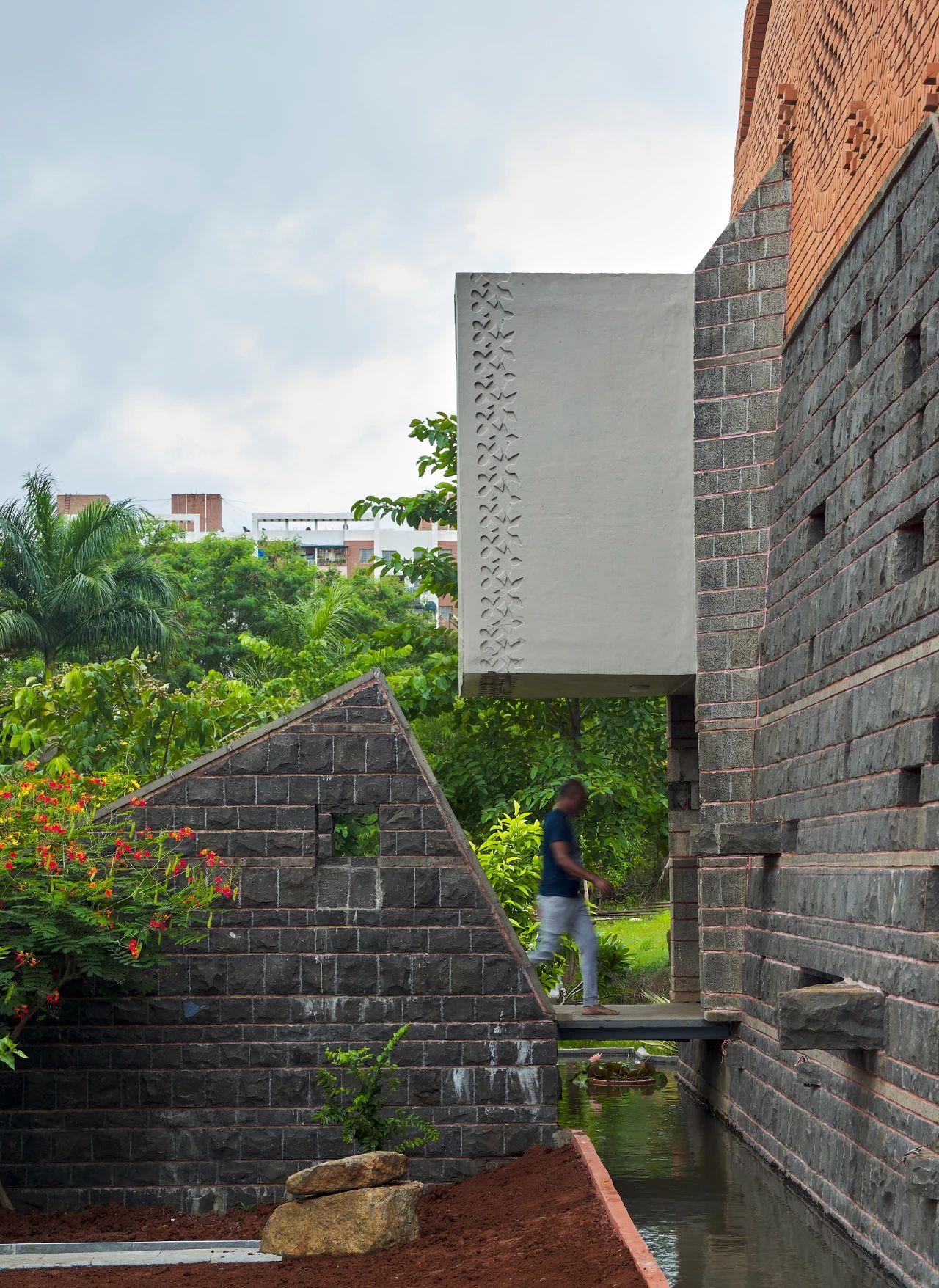

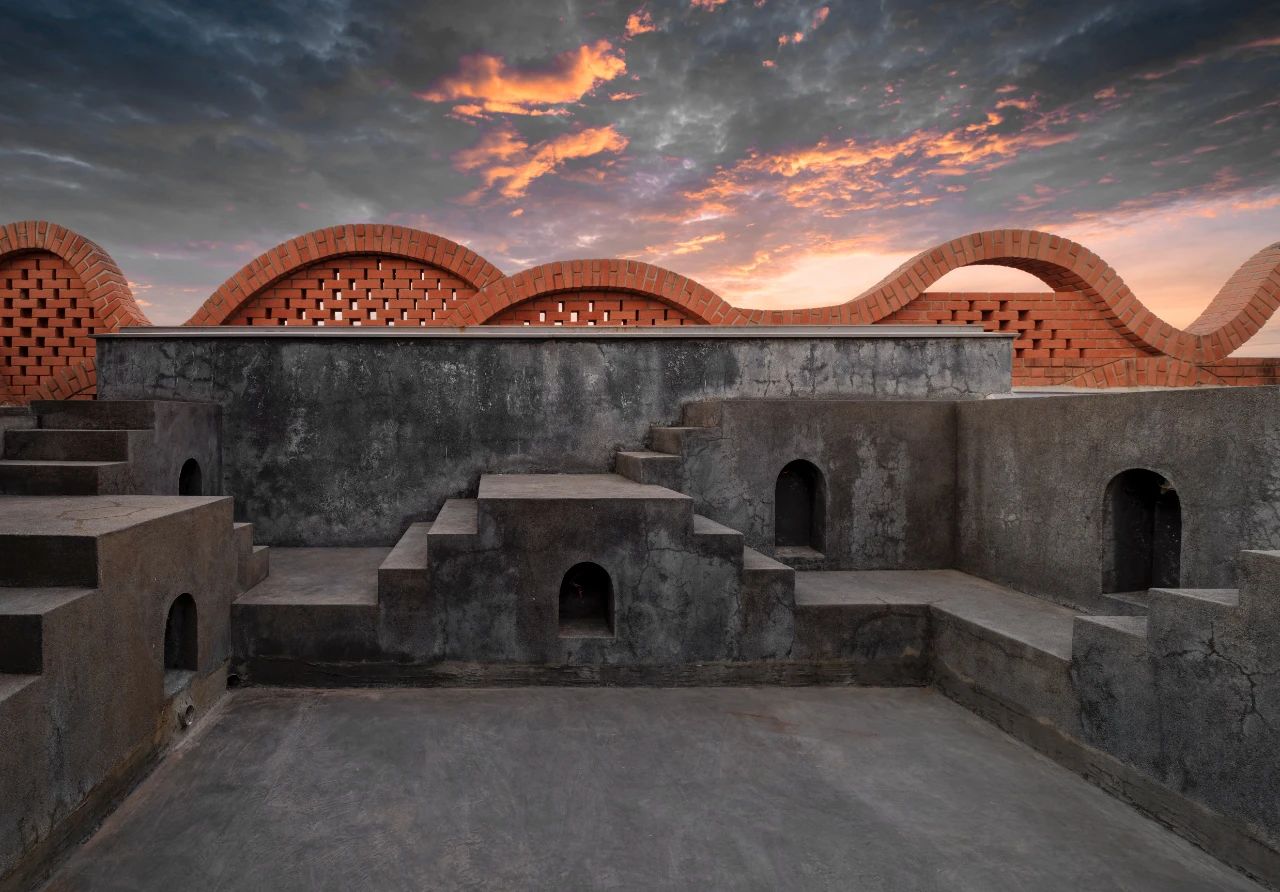

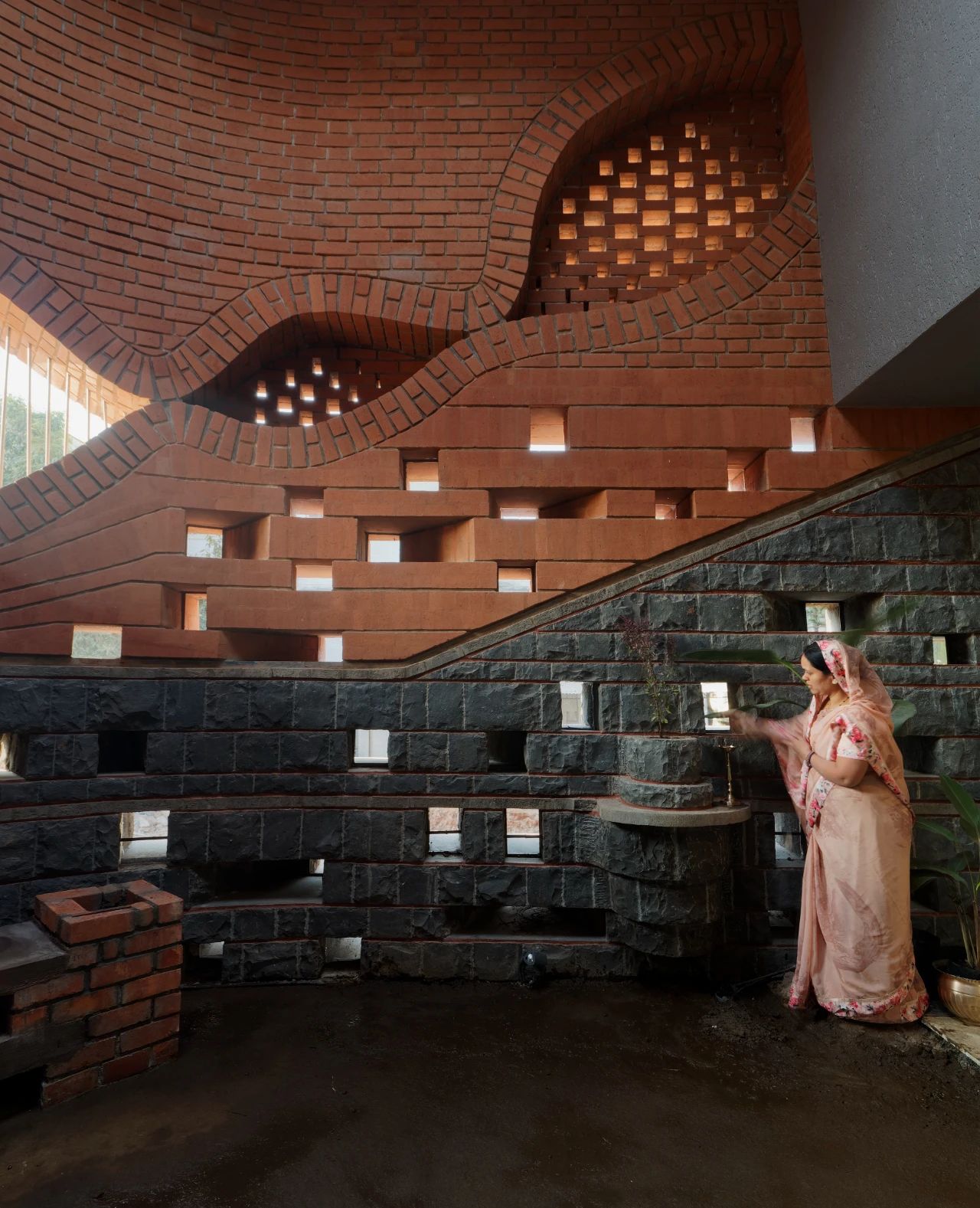

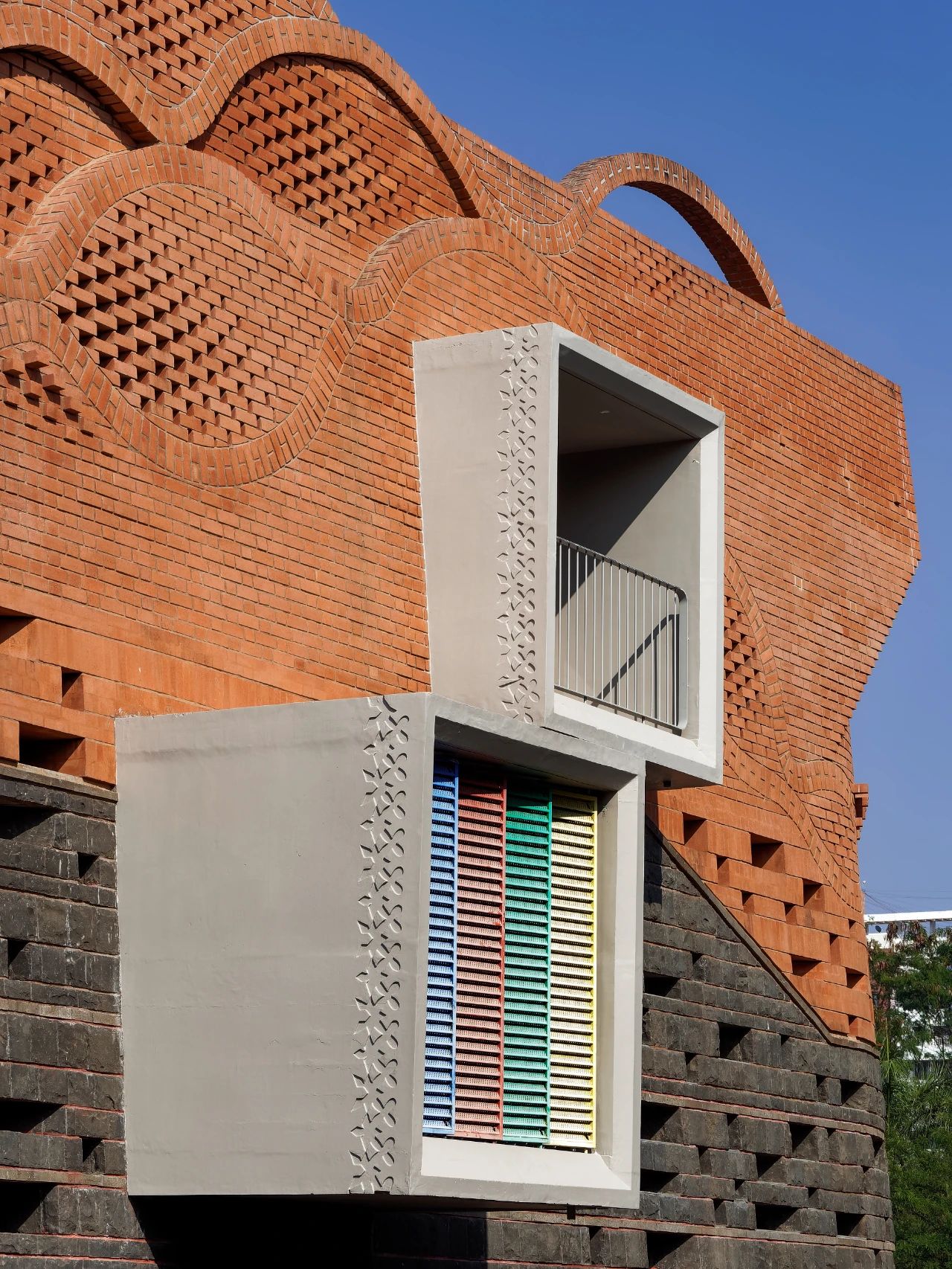

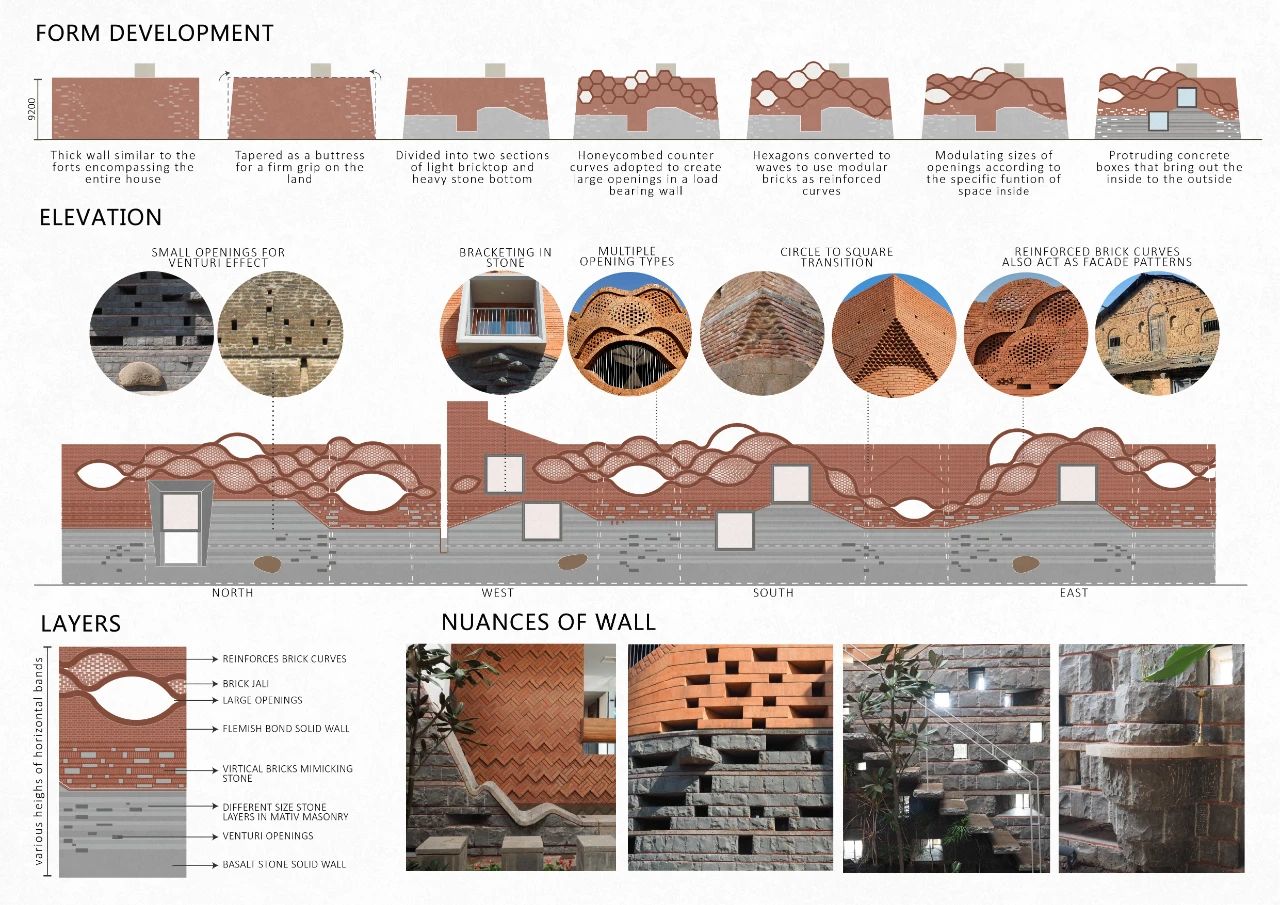

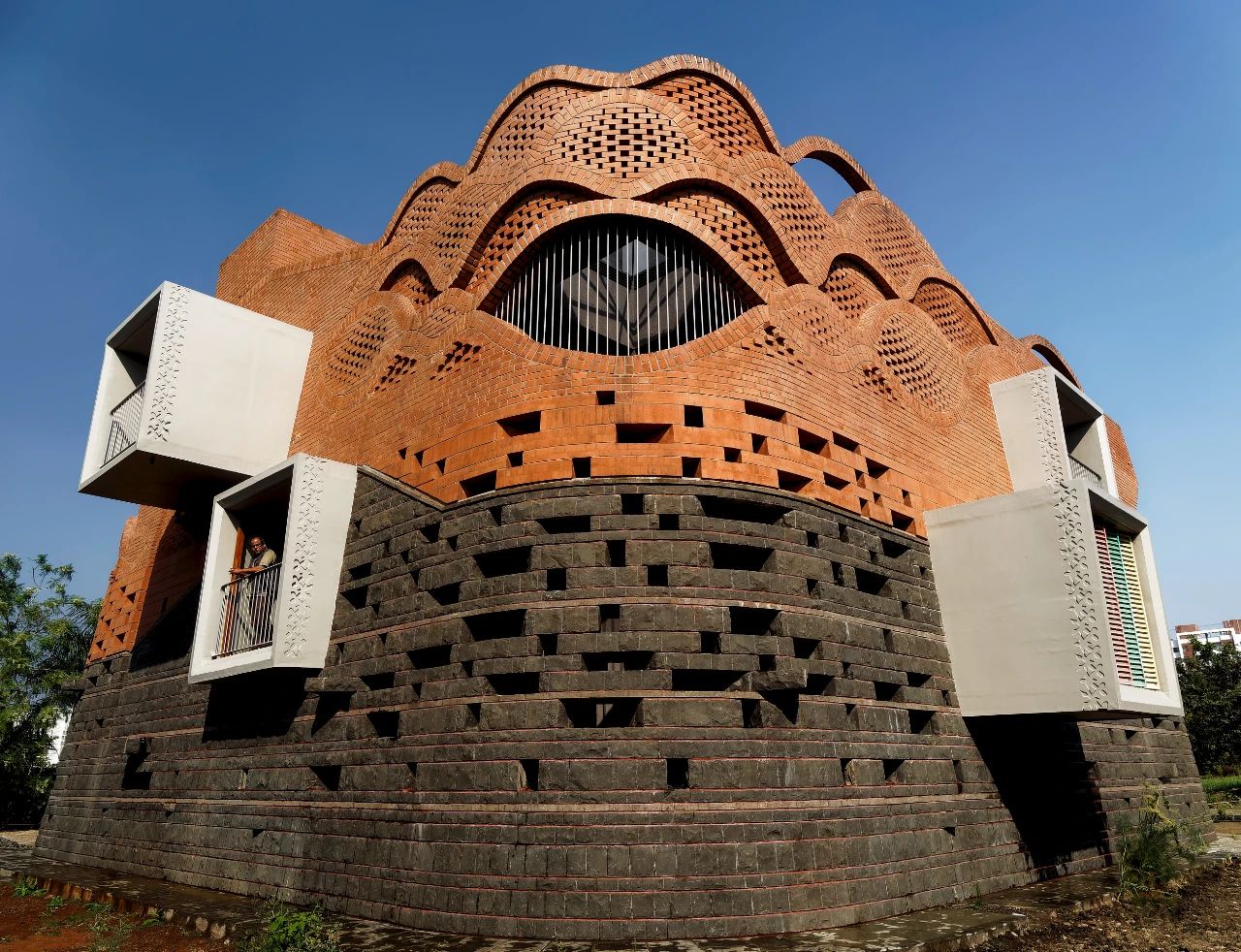

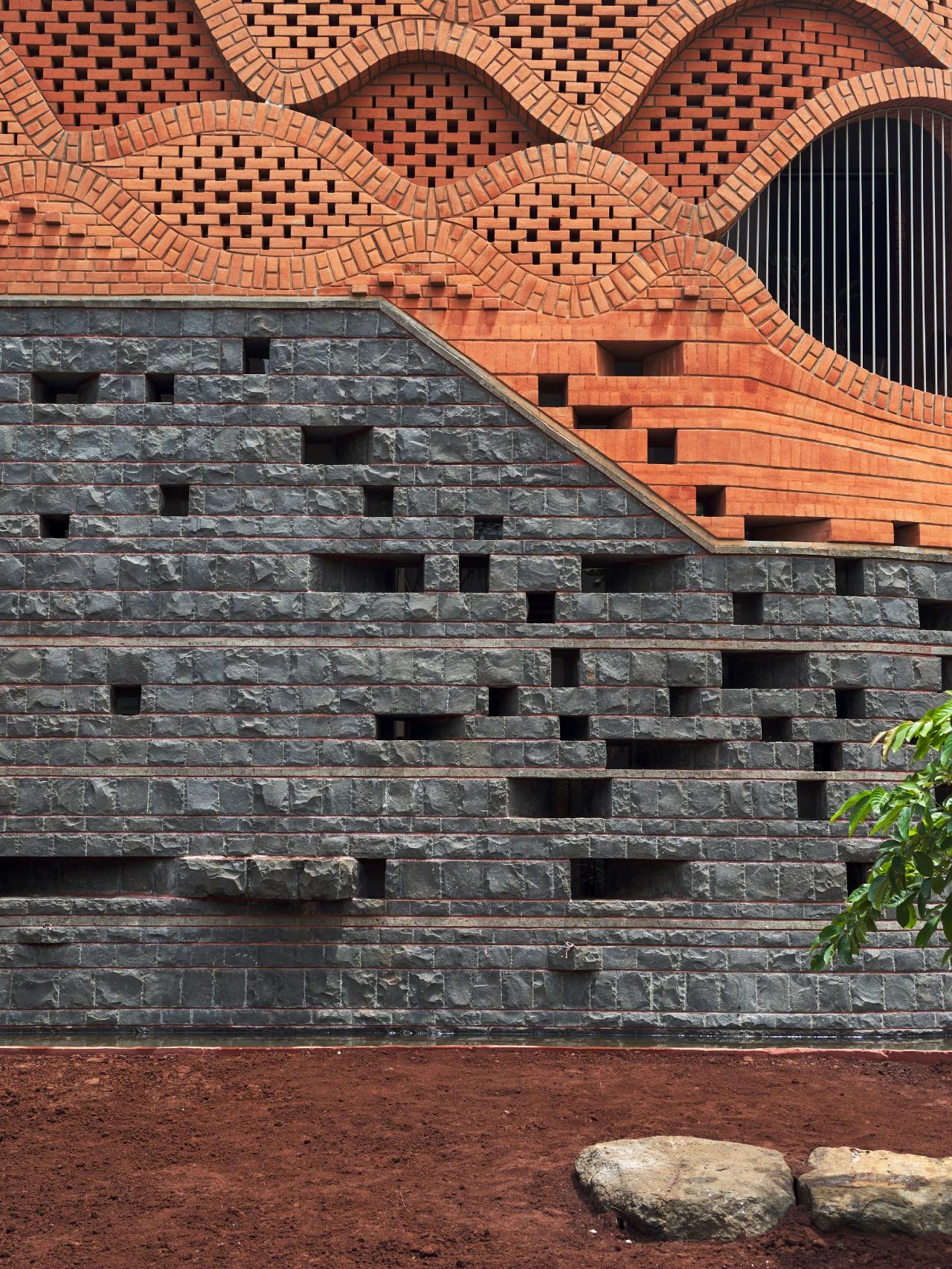

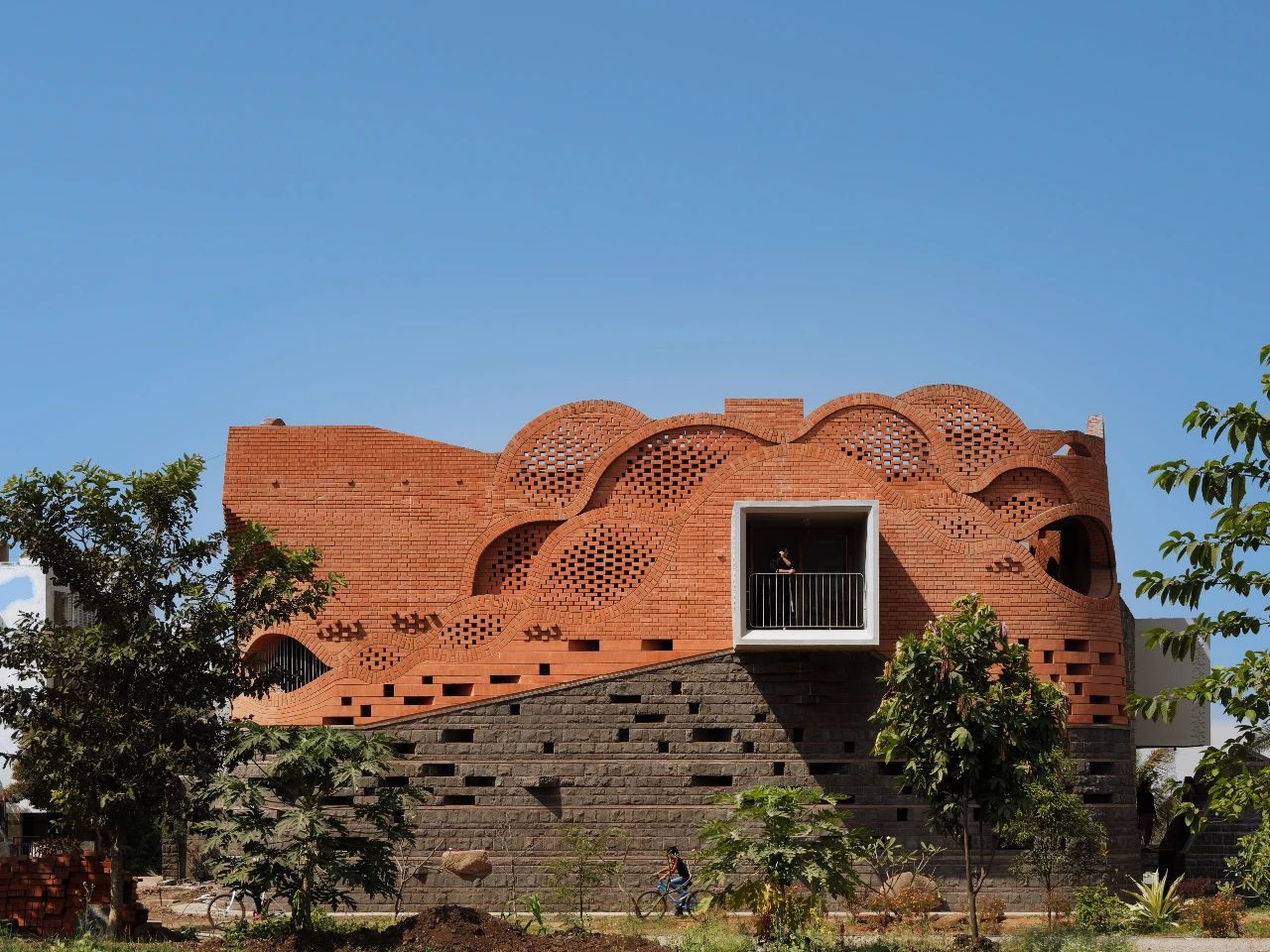

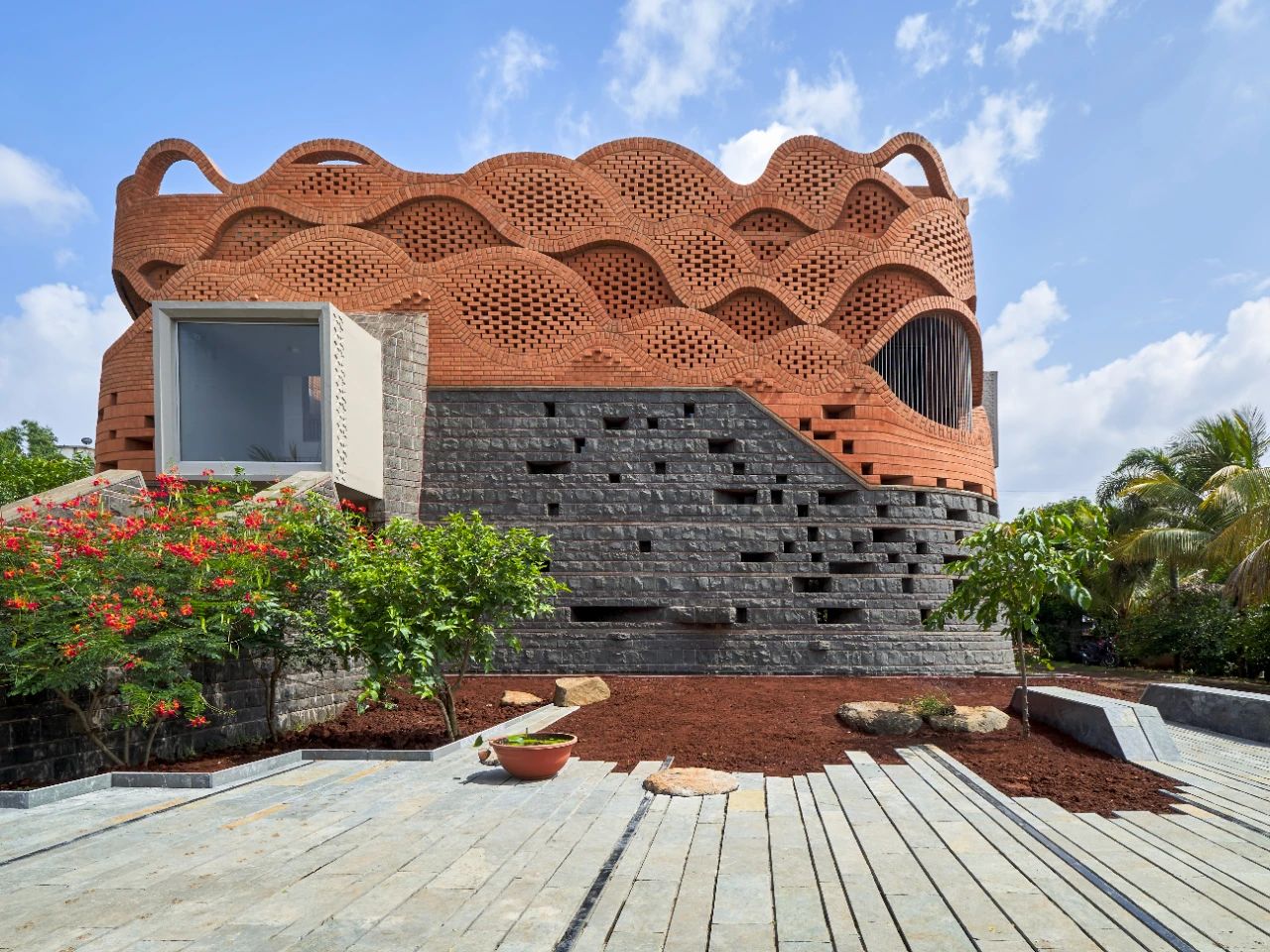

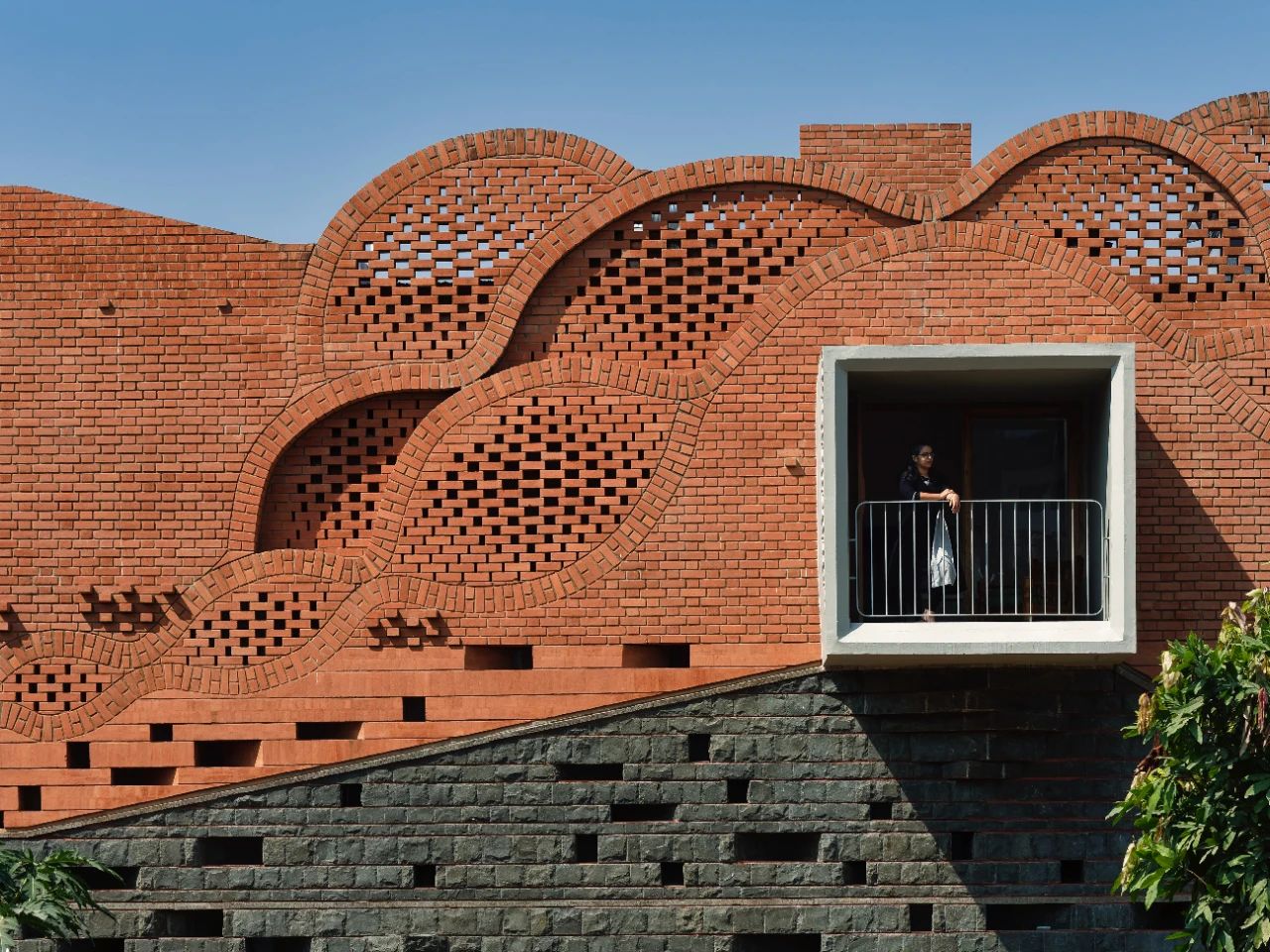

“Gadi”包含由砖石构成的厚重墙体,旨在提供必要的安全防护,保证内部住户的安详生活。砖石所呈现的材料性与美学感均源自旧时的建造经验,表达了对传统匠艺的深深敬仰之情。项目墙面由垂直分层的水平带构成,以利于不同间距的施工需求。石材作为基底给墙面以支撑和力量感,顶部的砖块则有如画龙点睛。底部石材的开洞设计也是依据水平带的宽度所制定。两种材质通过蜂窝状的环状结构和砖块曲线所形成的的开口相融,给整体外观以皇冠感。蜂窝状的环状结构设计还赋予项目以灵活性,可根据内部空间的不同功能有机地调整开口的尺寸。

体块发展

版权: Hemant Patil

版权: Hemant Patil

版权: Hemant Patil

版权: Hemant Patil

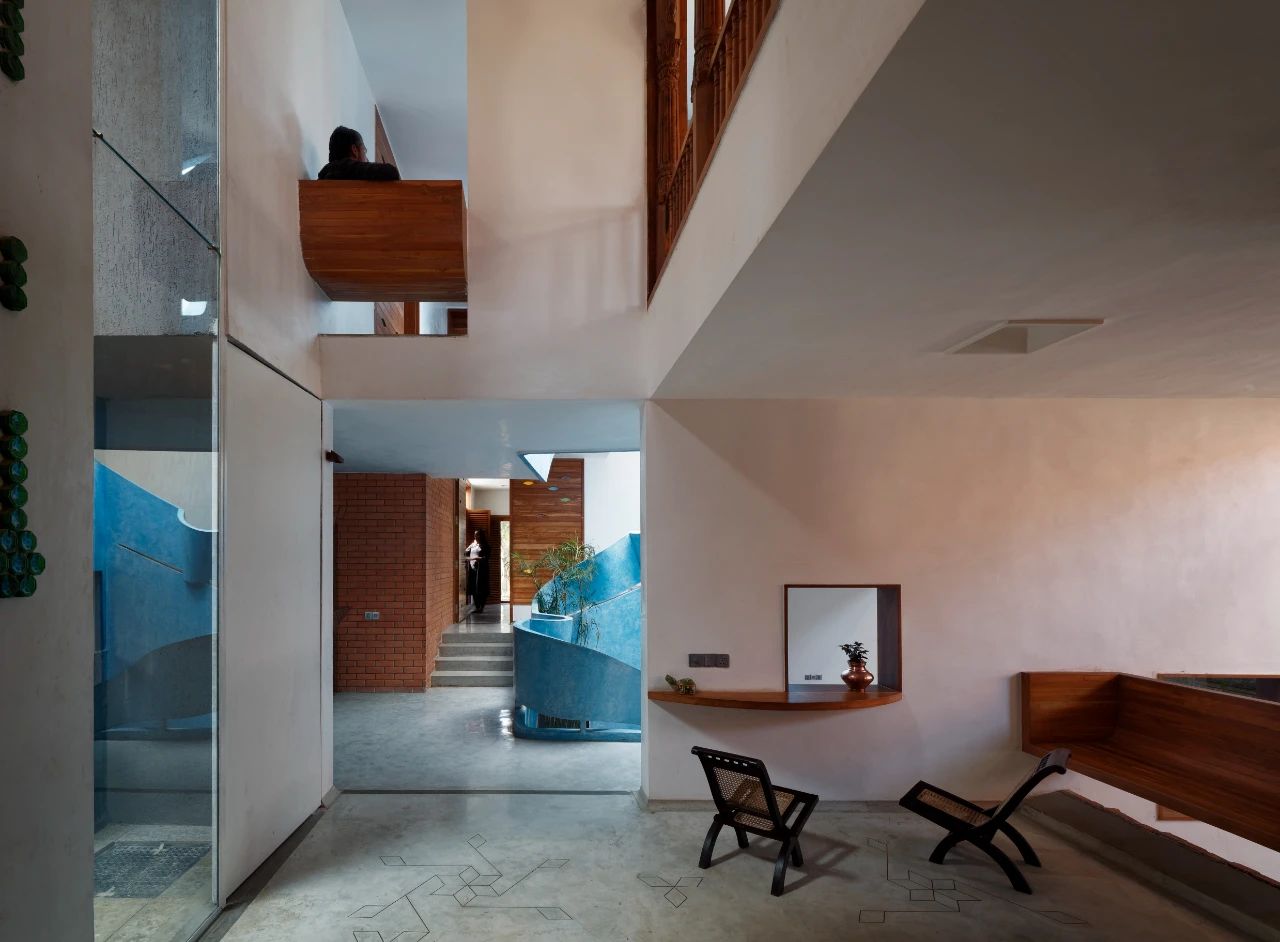

项目在建造过程中涉及大量传统技艺与当地匠人。传统的天然材料与现代的混凝土建造技艺在项目中相遇并碰撞,最终以和谐的状态共存。项目外部厚承重墙的设计旨在抵御地震和极端气候的侵扰。出于施工难度和材料消耗的最低考量,项目的内部结构采用了钢筋混凝土砌块的建造方式,在避免楼板和墙壁偏移的同时,赋予室内空间以均匀干净的现代设计语言。

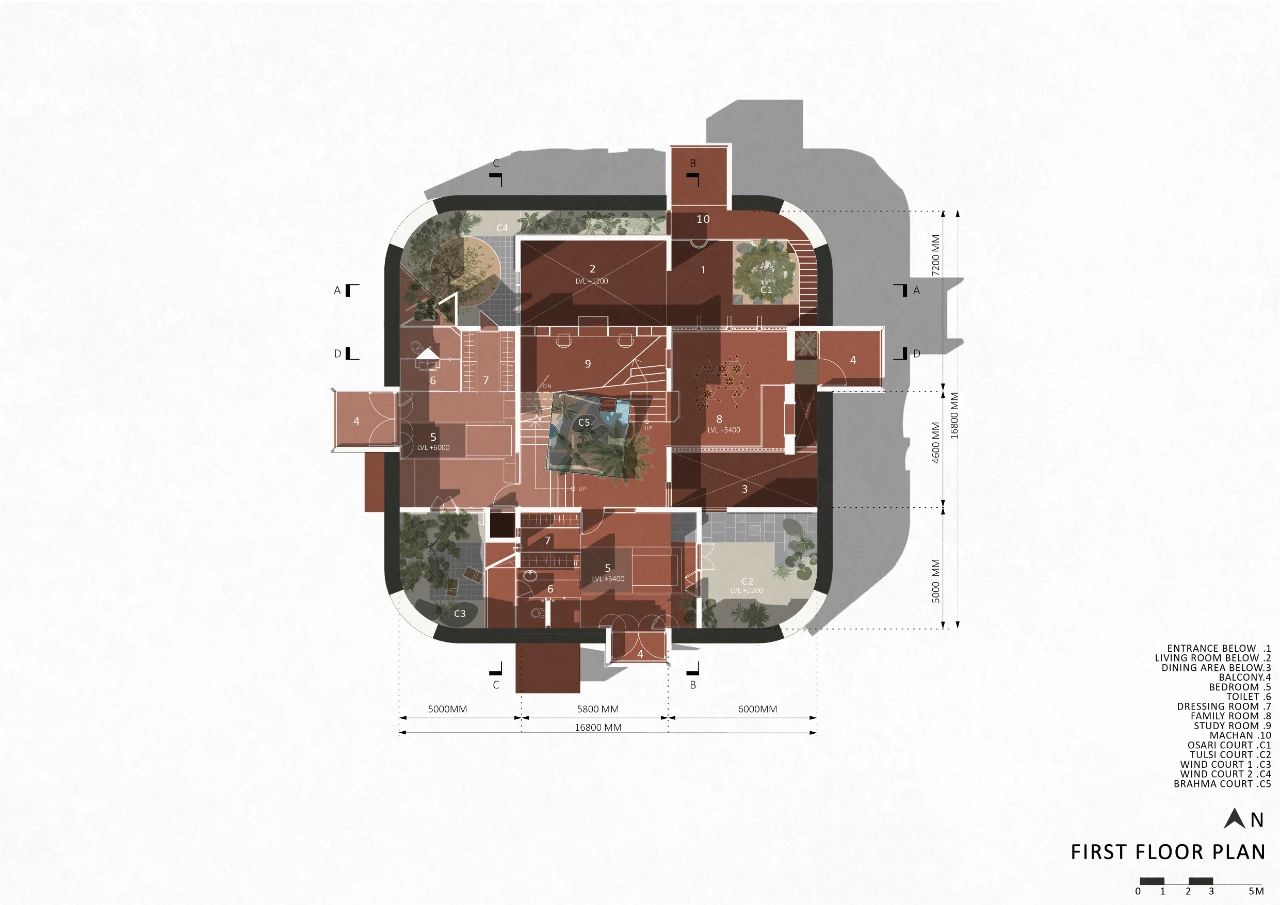

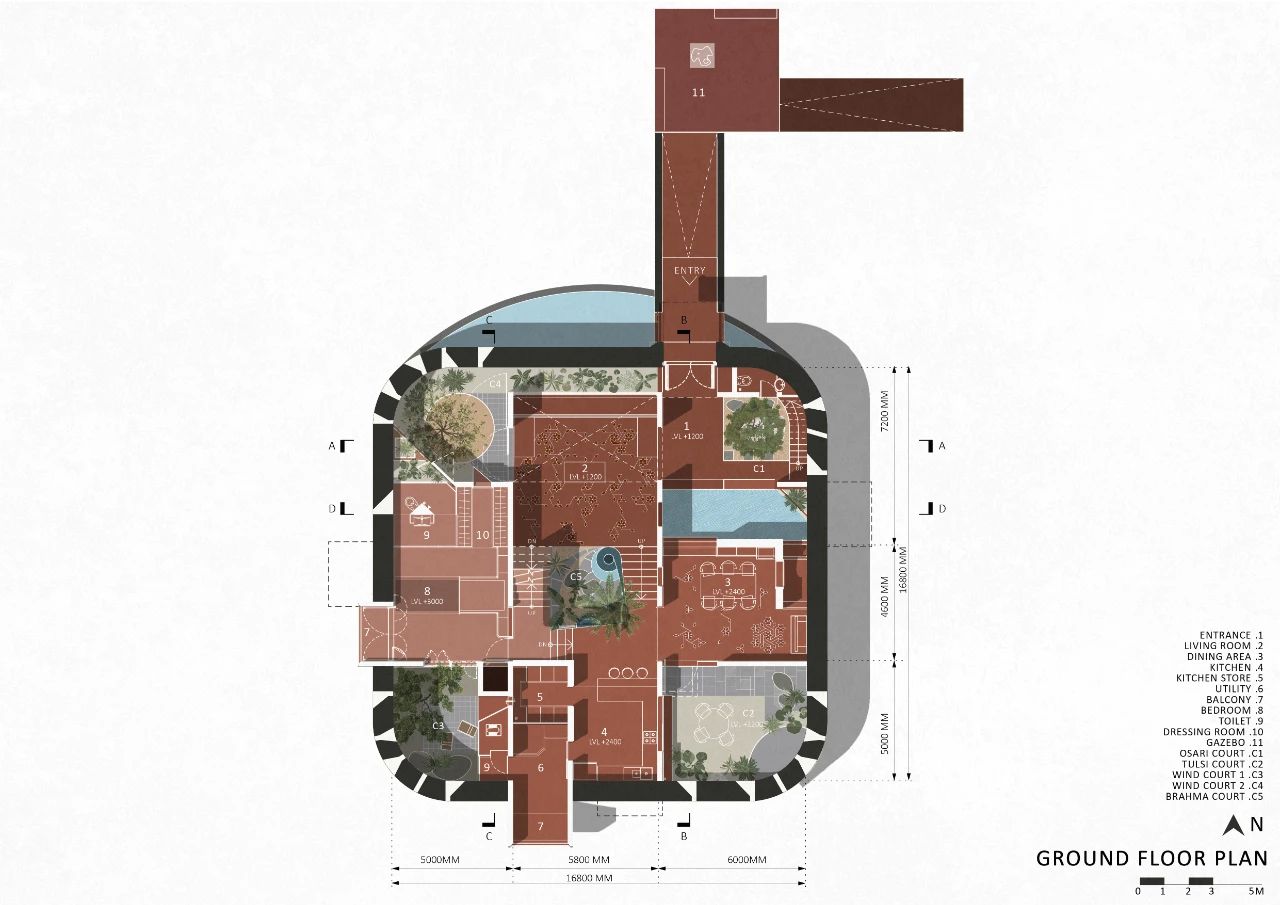

一层平面图

版权: Hemant Patil

版权: Hemant Patil

版权: Hemant Patil

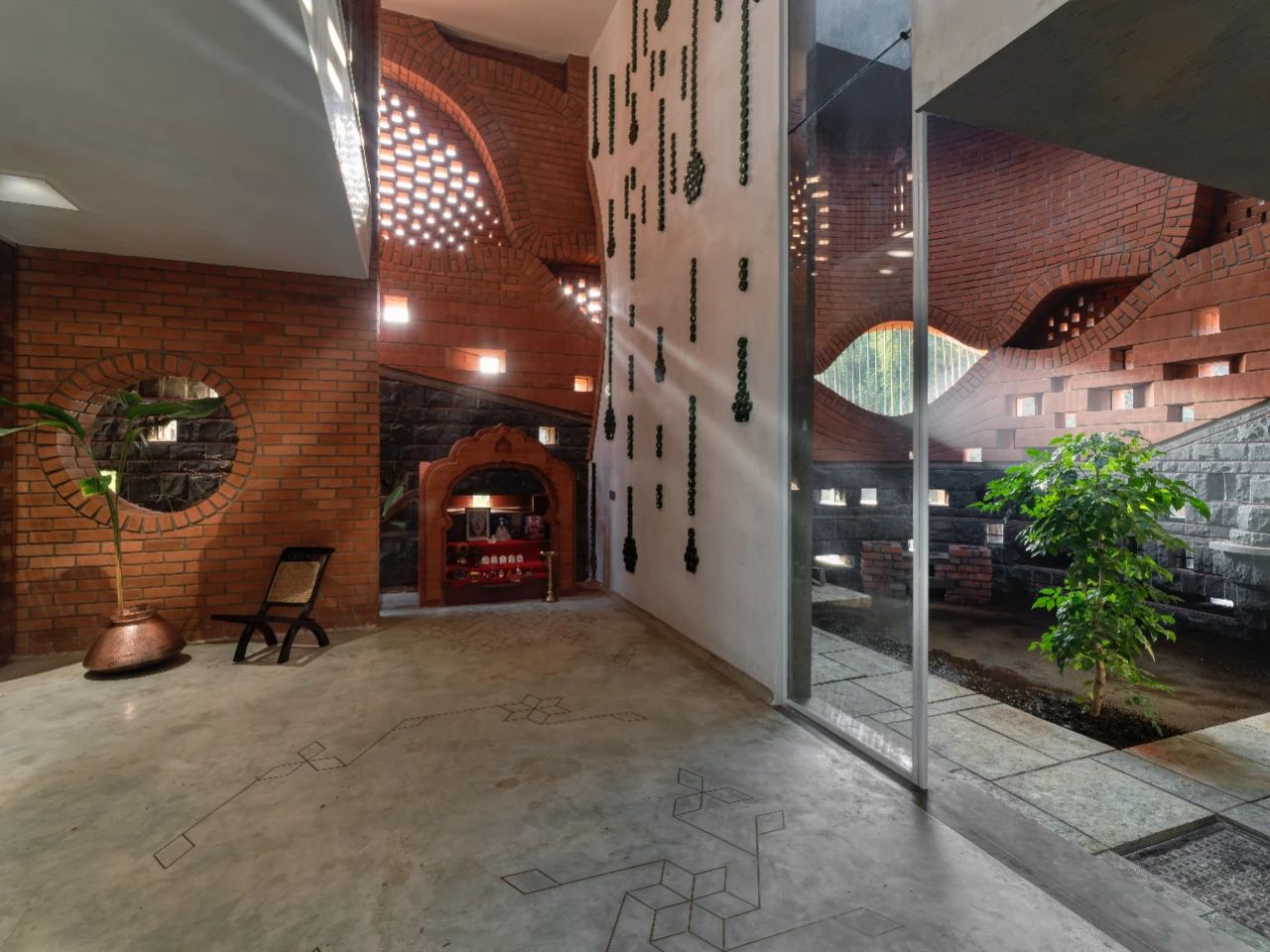

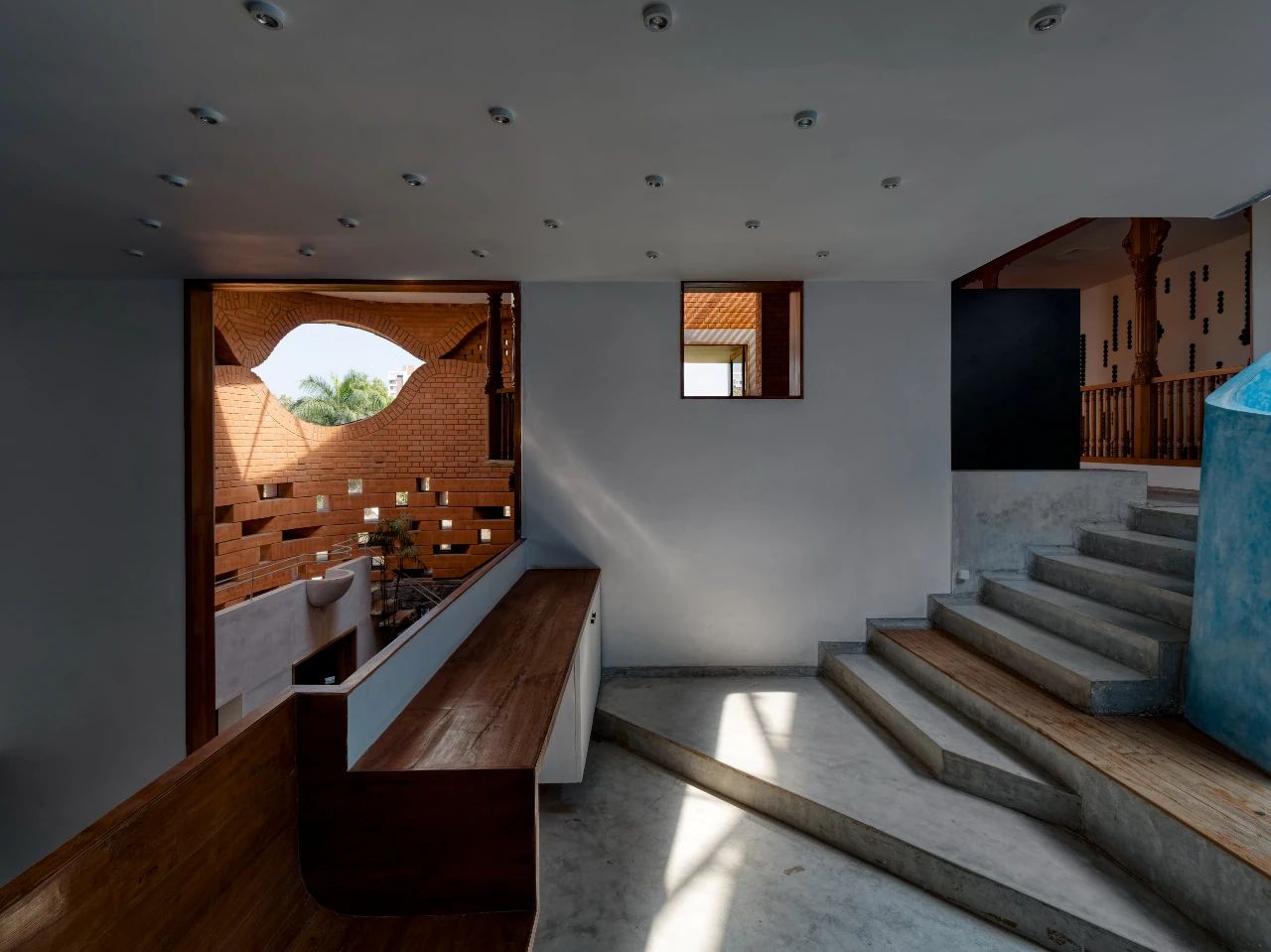

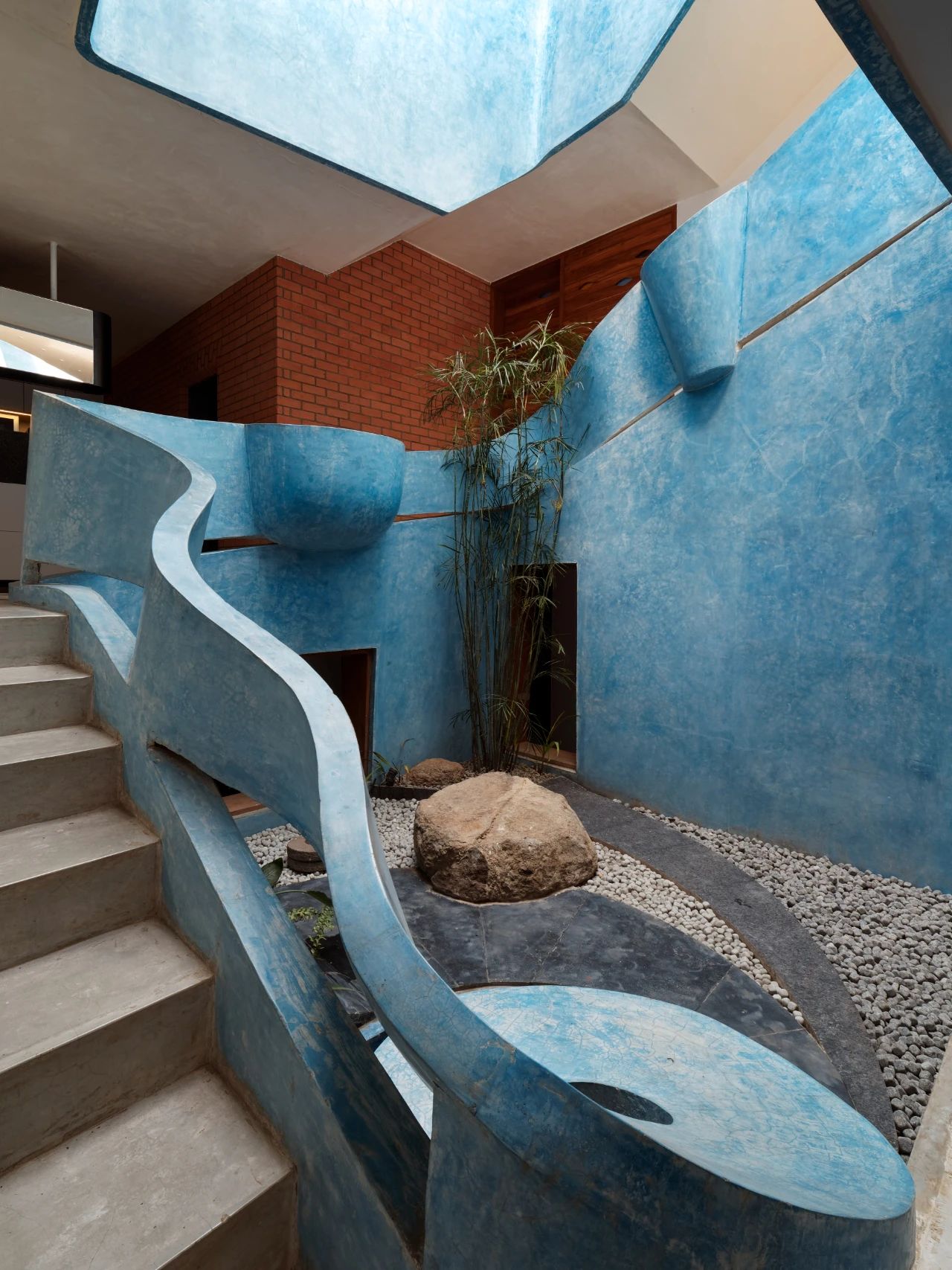

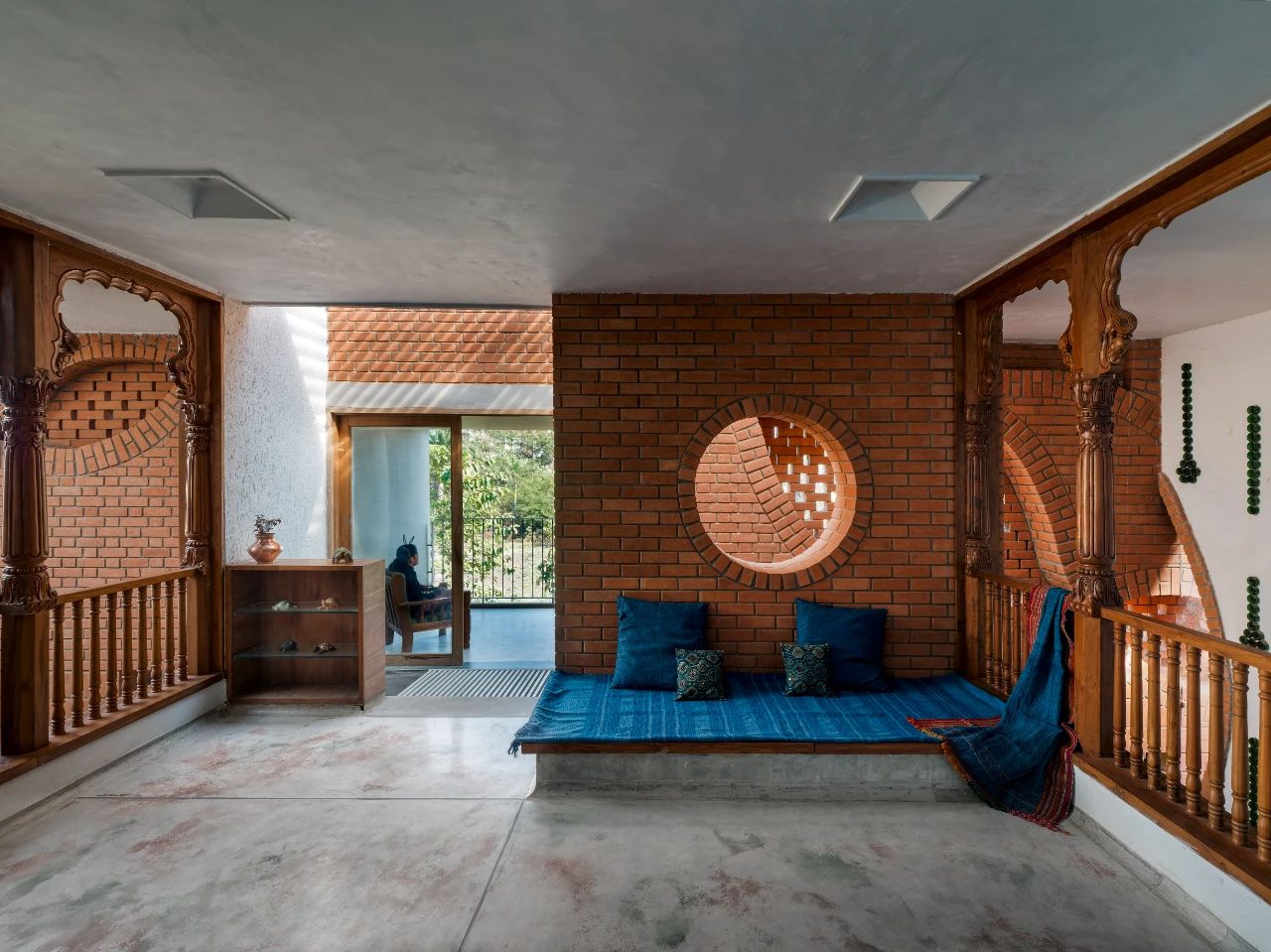

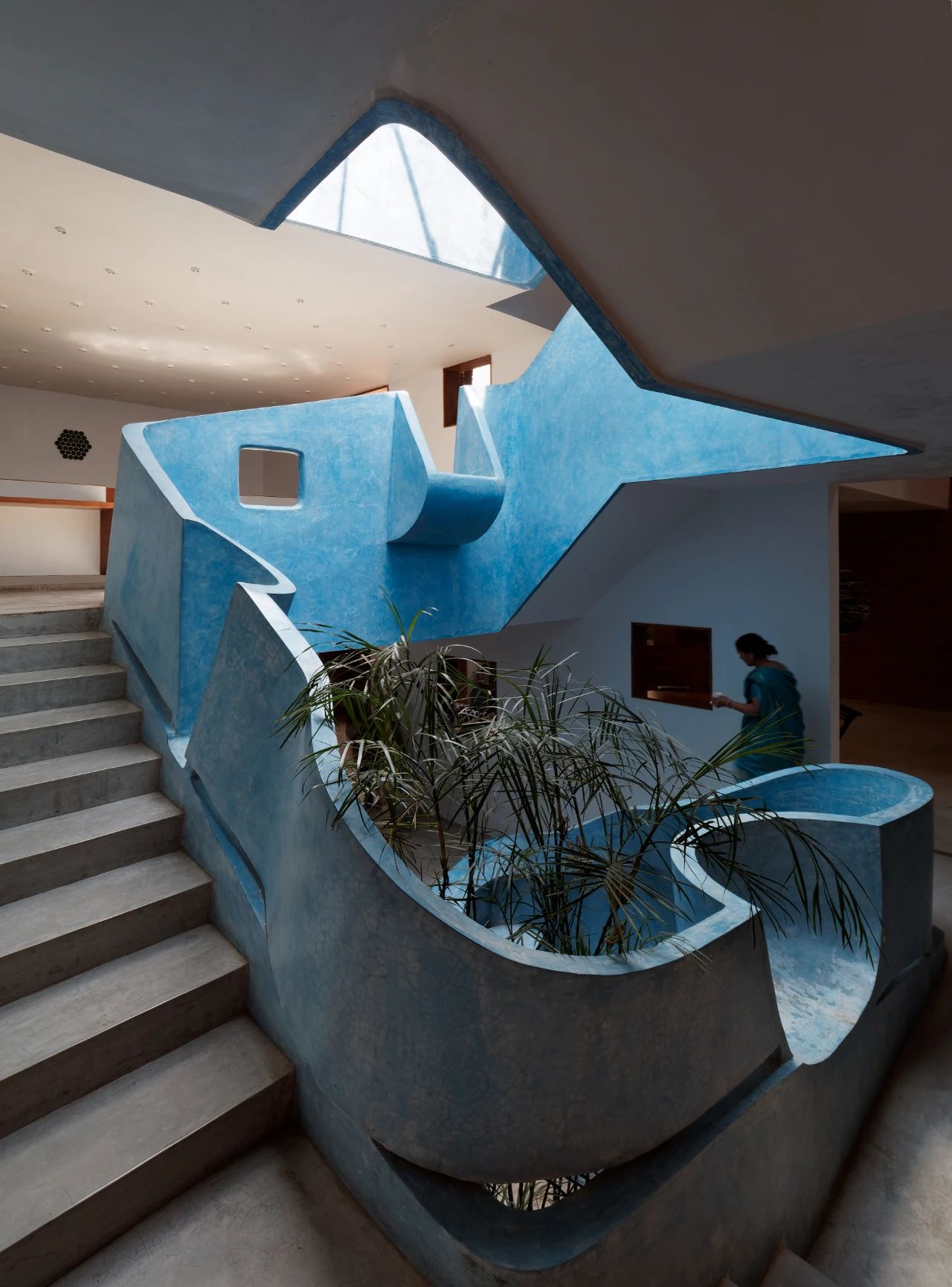

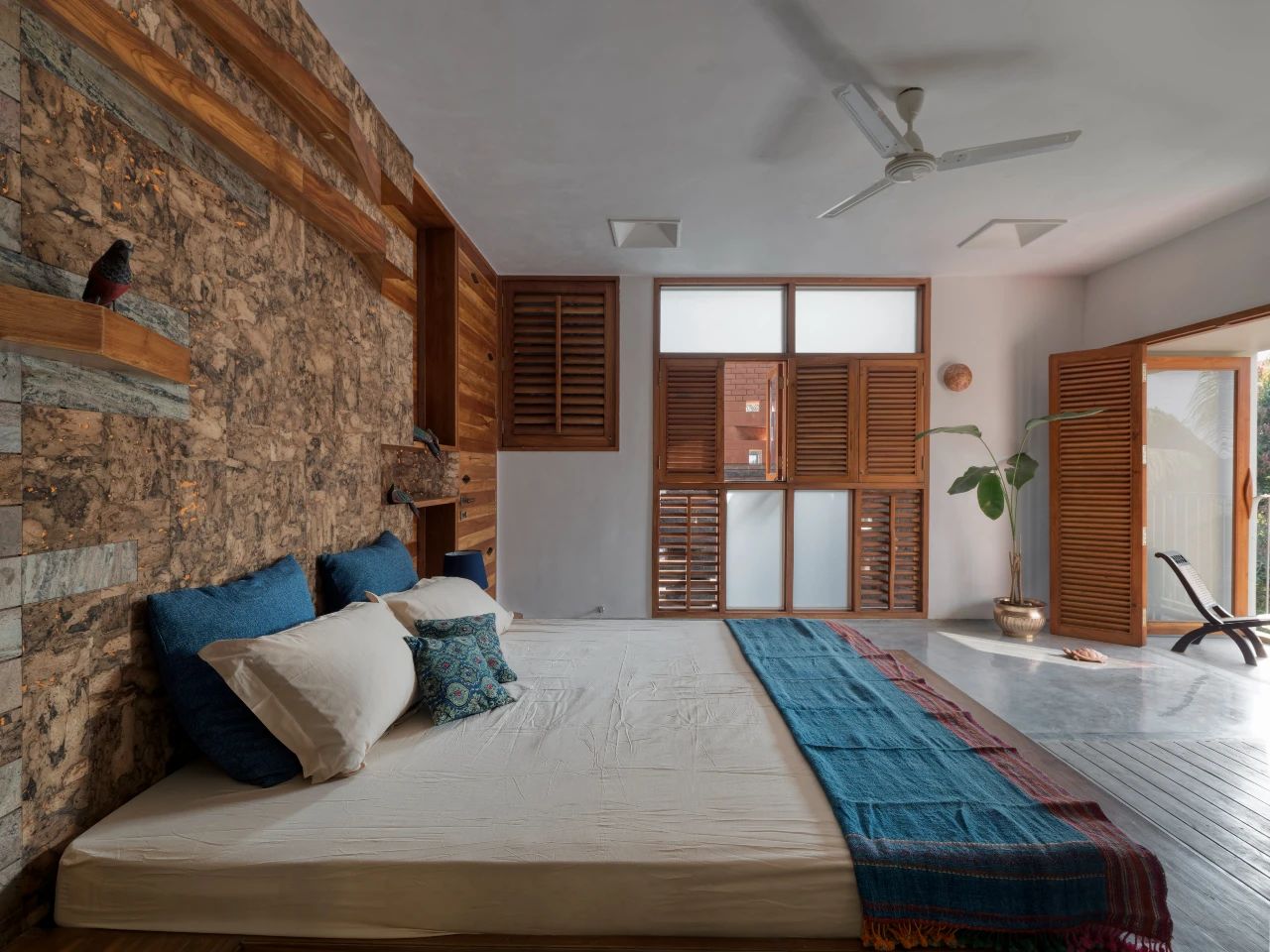

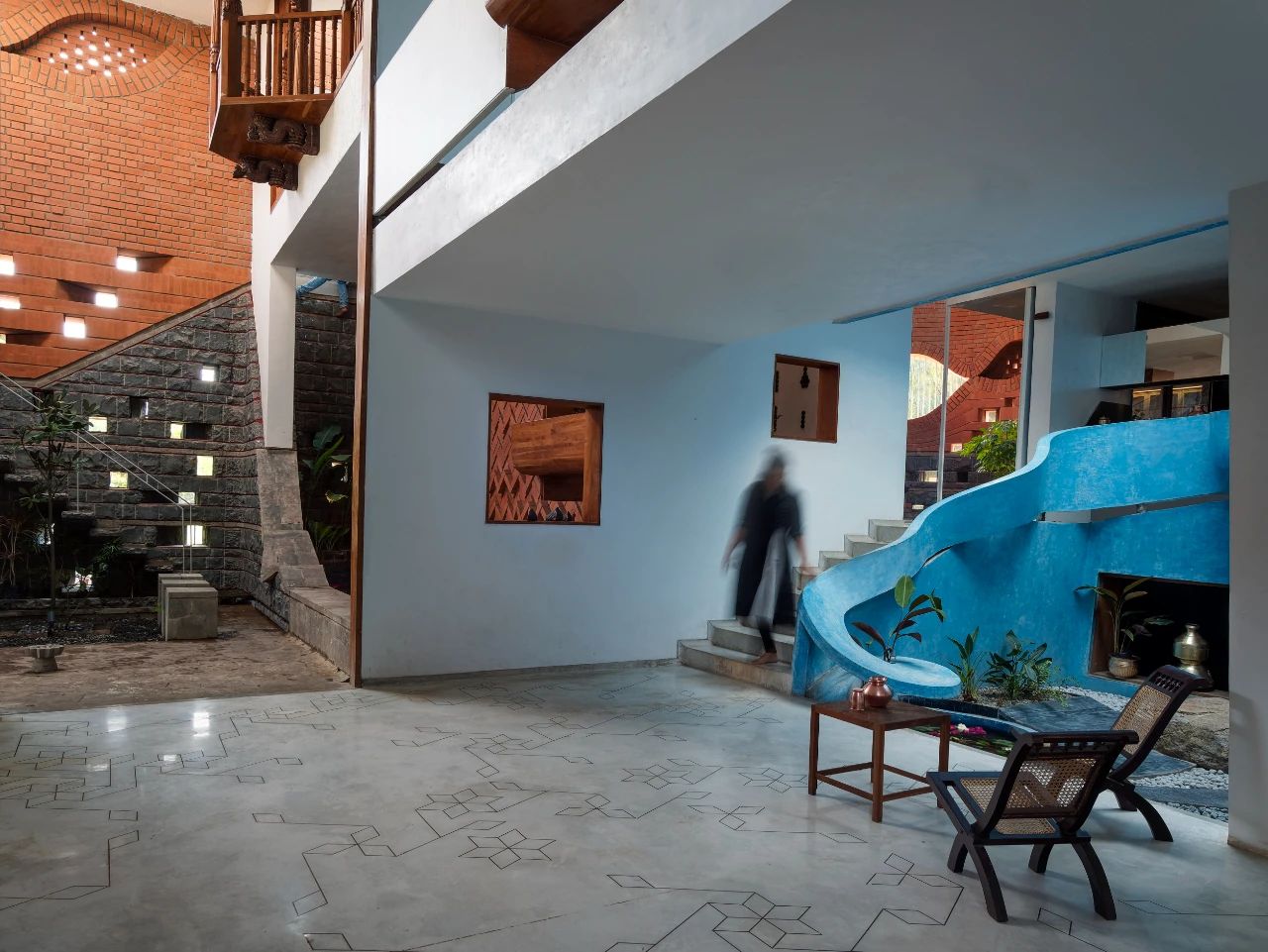

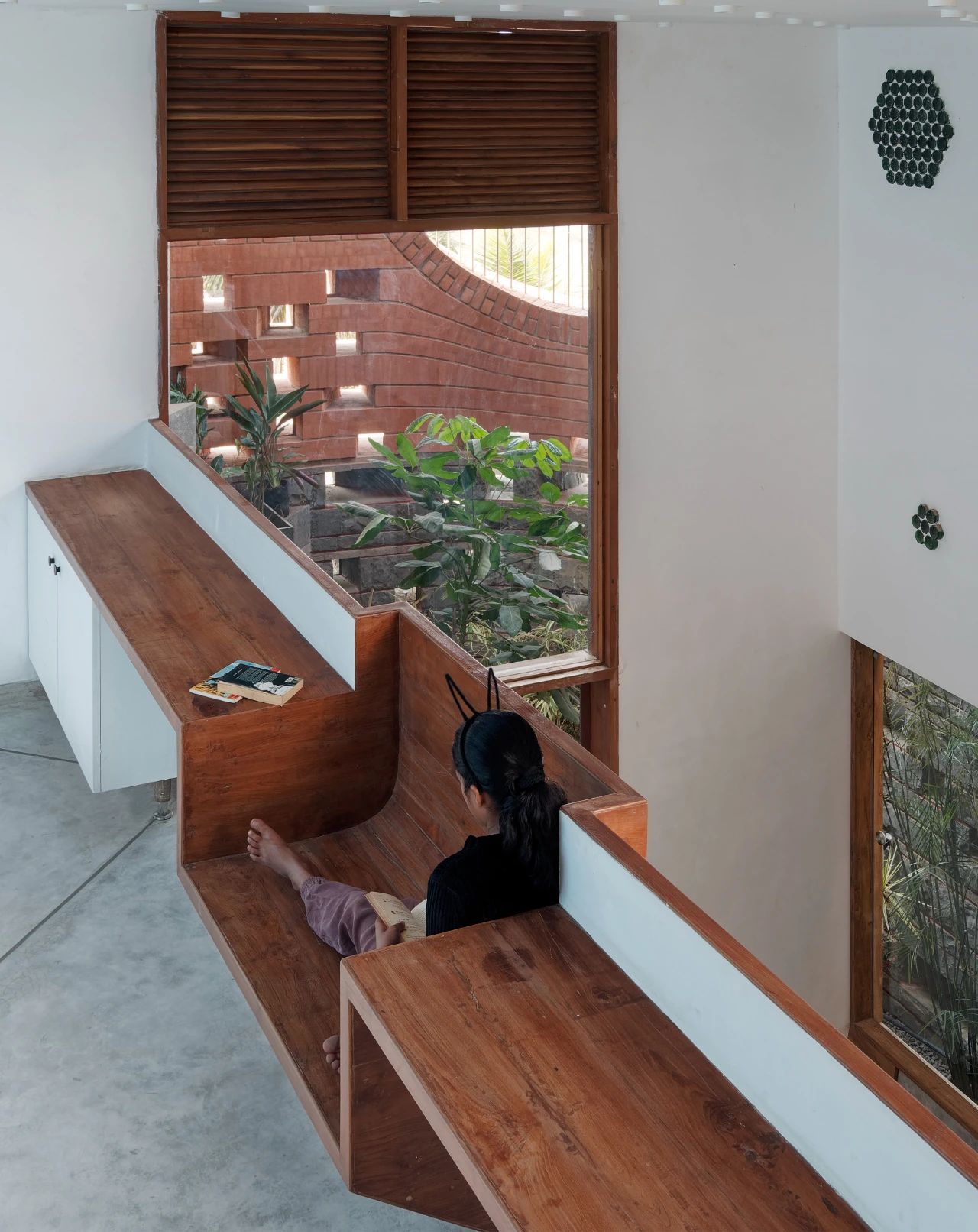

私宅中间台阶和楼梯的设计采用了“Ferrogami”建造手法,以减轻项目主体结构的总重量。项目的内部隔断由轻质木材或石头制成;内墙采用了传统的石灰灰泥,既保证了空间活动的无缝性,又强化了室内空间的整体氛围感。外墙选用的质朴粗糙的材质意在体现材料本身的美感。项目对材料的多功能性在建造前期均进行了集中试验,并通过现场的制作实践以促进知识的生产与传播。

版权: Hemant Patil

版权: Hemant Patil

版权: Hemant Patil

项目采用了多项被动系统以实现业主希望的可持续性与永恒感,同时最小化了项目的能源消耗。项目最大限度地利用了当地的自然资源以获得充足的室内采光与通风,并在水资源与能源节约保护上有着杰出的表现。

版权: Hemant Patil

版权: Hemant Patil

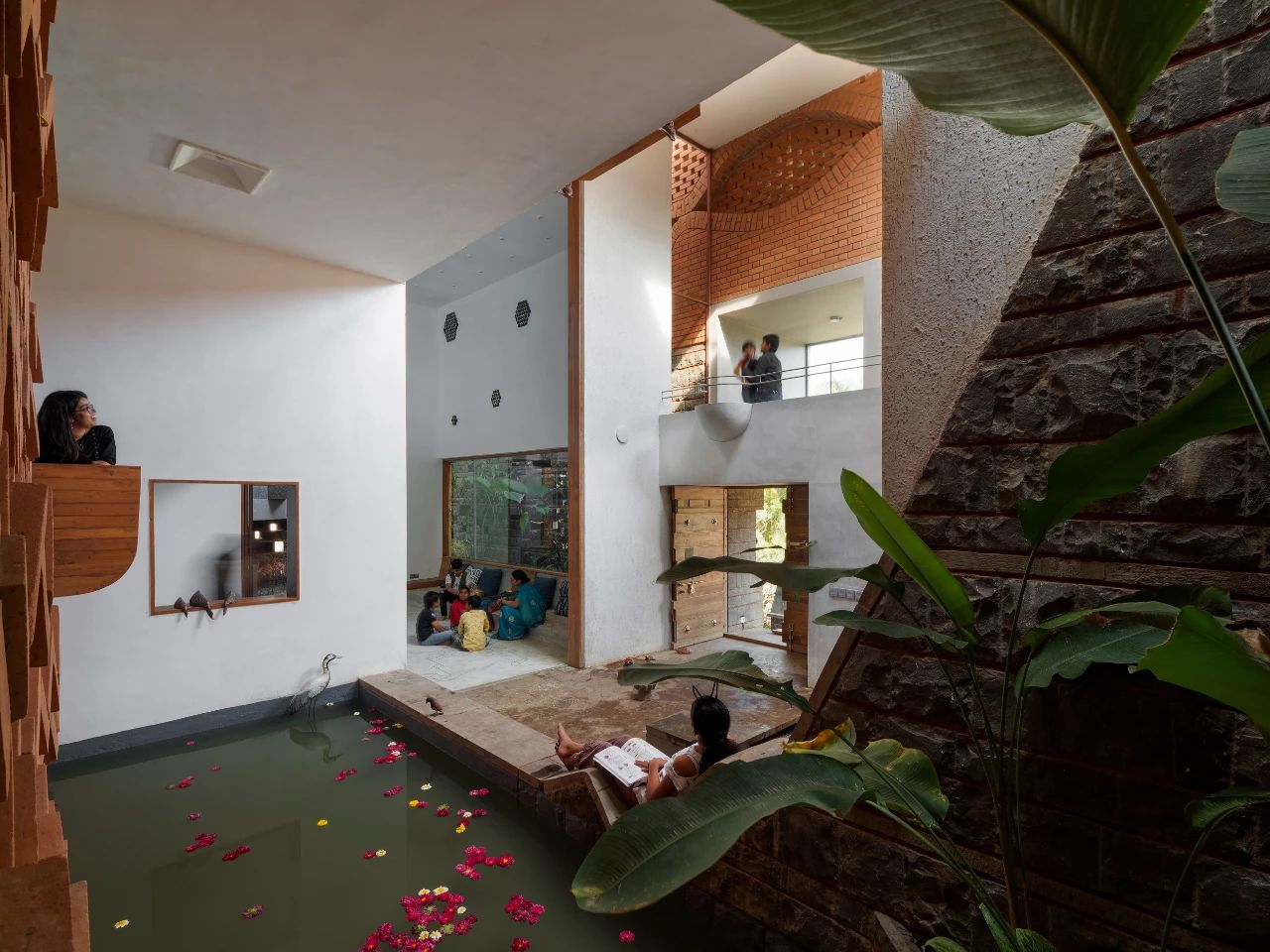

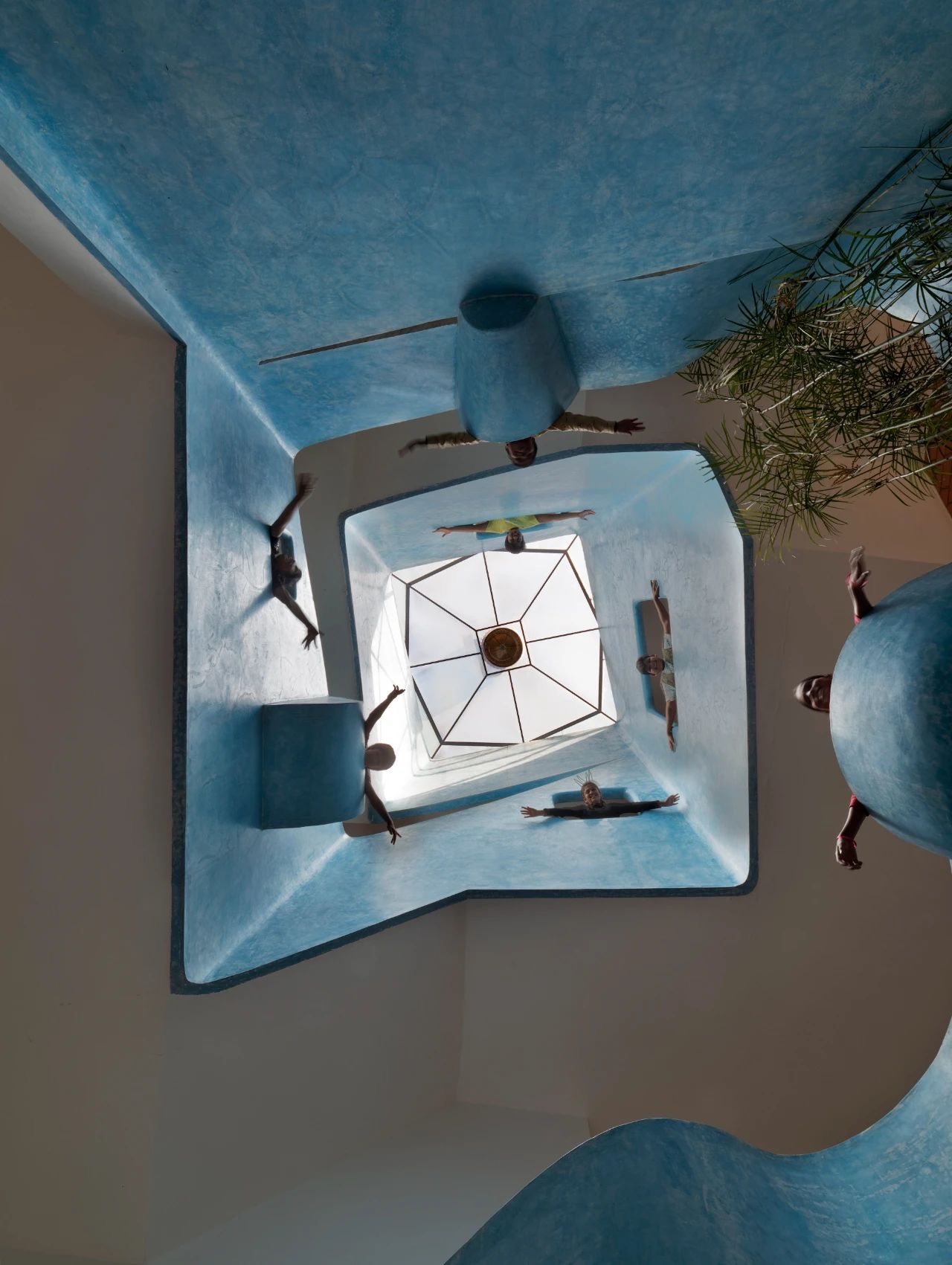

项目结构还包含用于自然冷却的风塔和多个带有种植园的内部开放庭院,以产生必要的正负气压区。设置在倾斜屋顶和停车棚上的光伏太阳能电池板为项目供应所需能源。种植菜园用水来自于雨水收集与相应的污水处理系统。菜园所生产的每日蔬果量甚至还可以满足家族的正常生活需求。

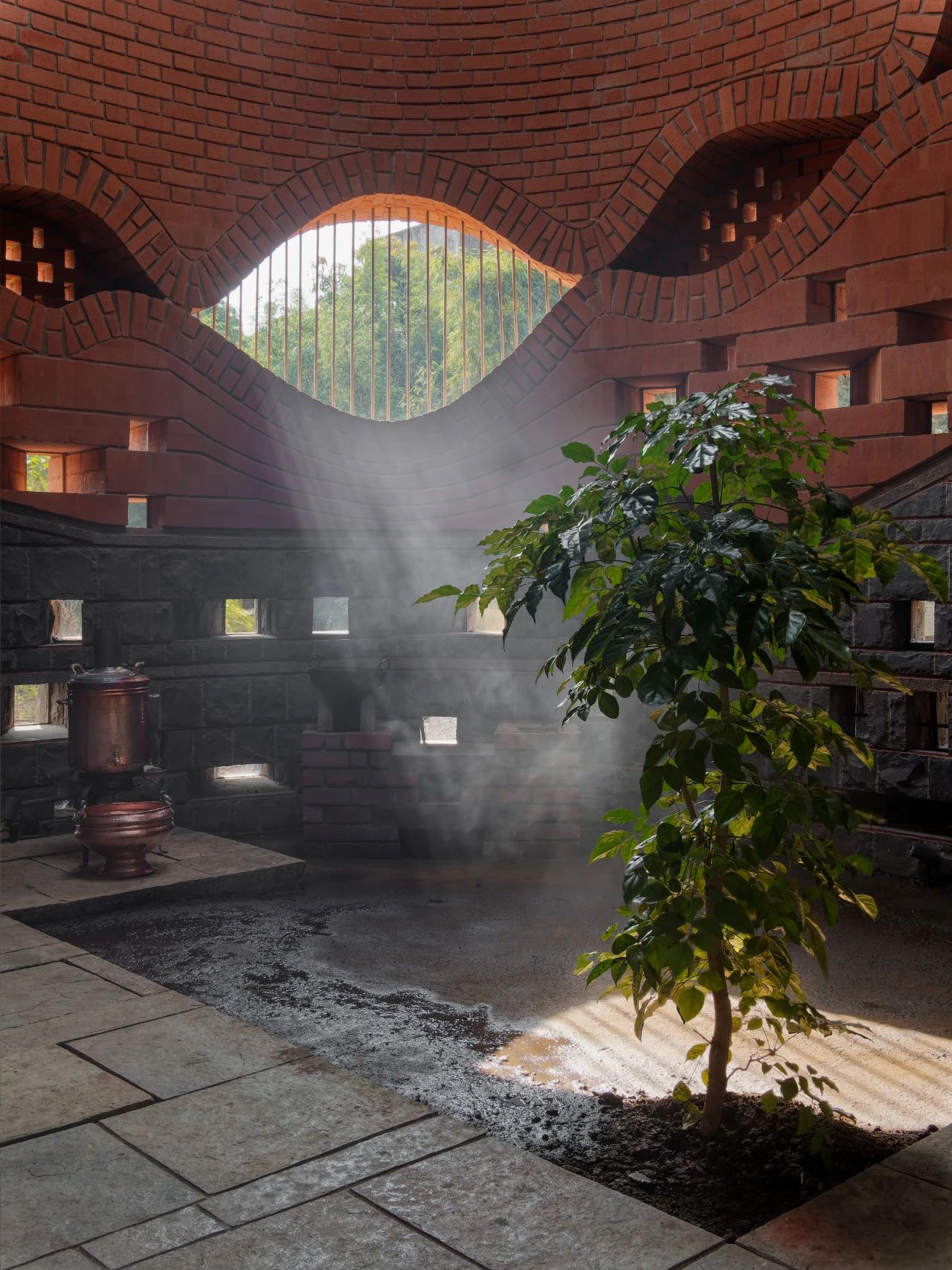

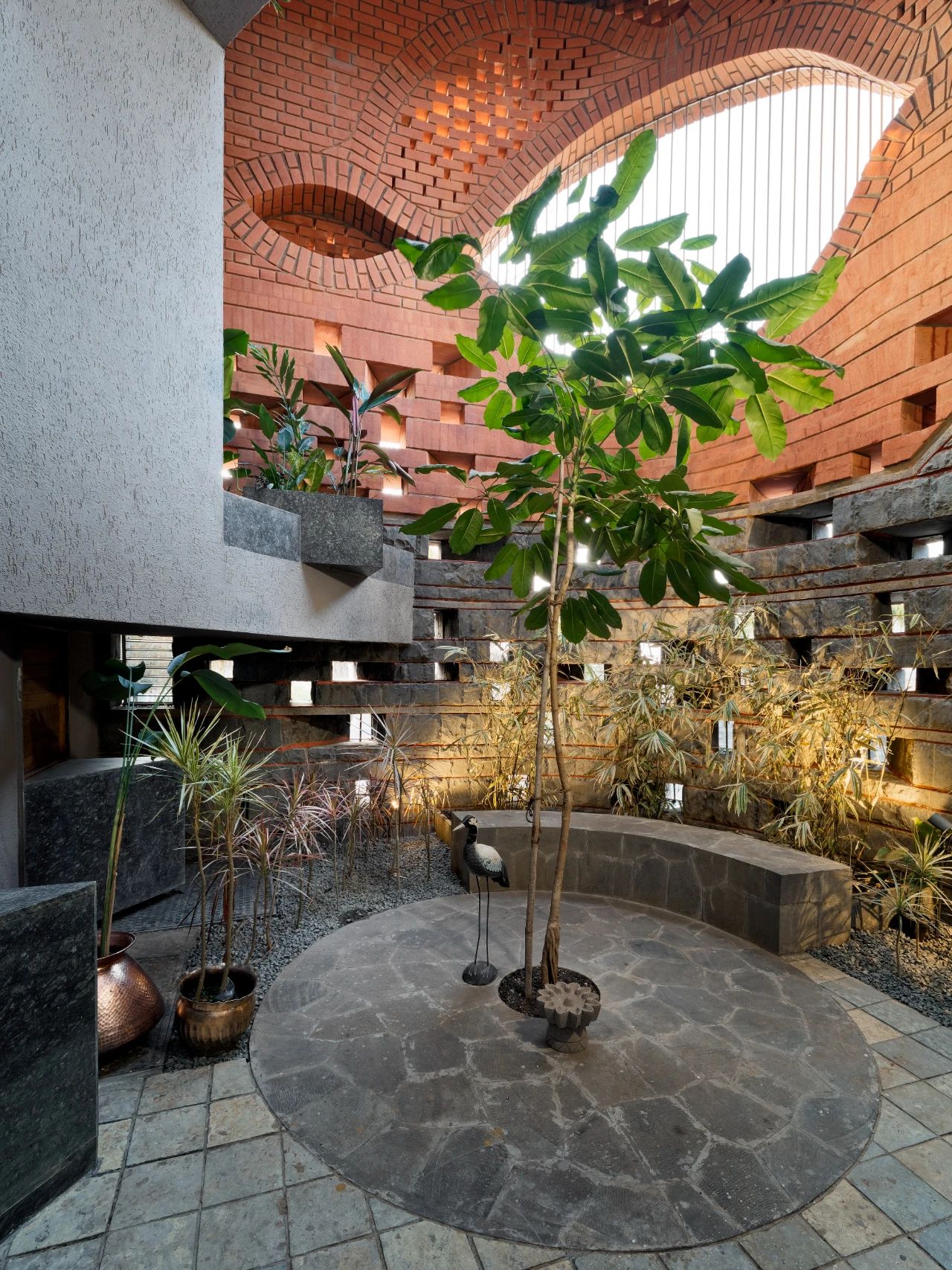

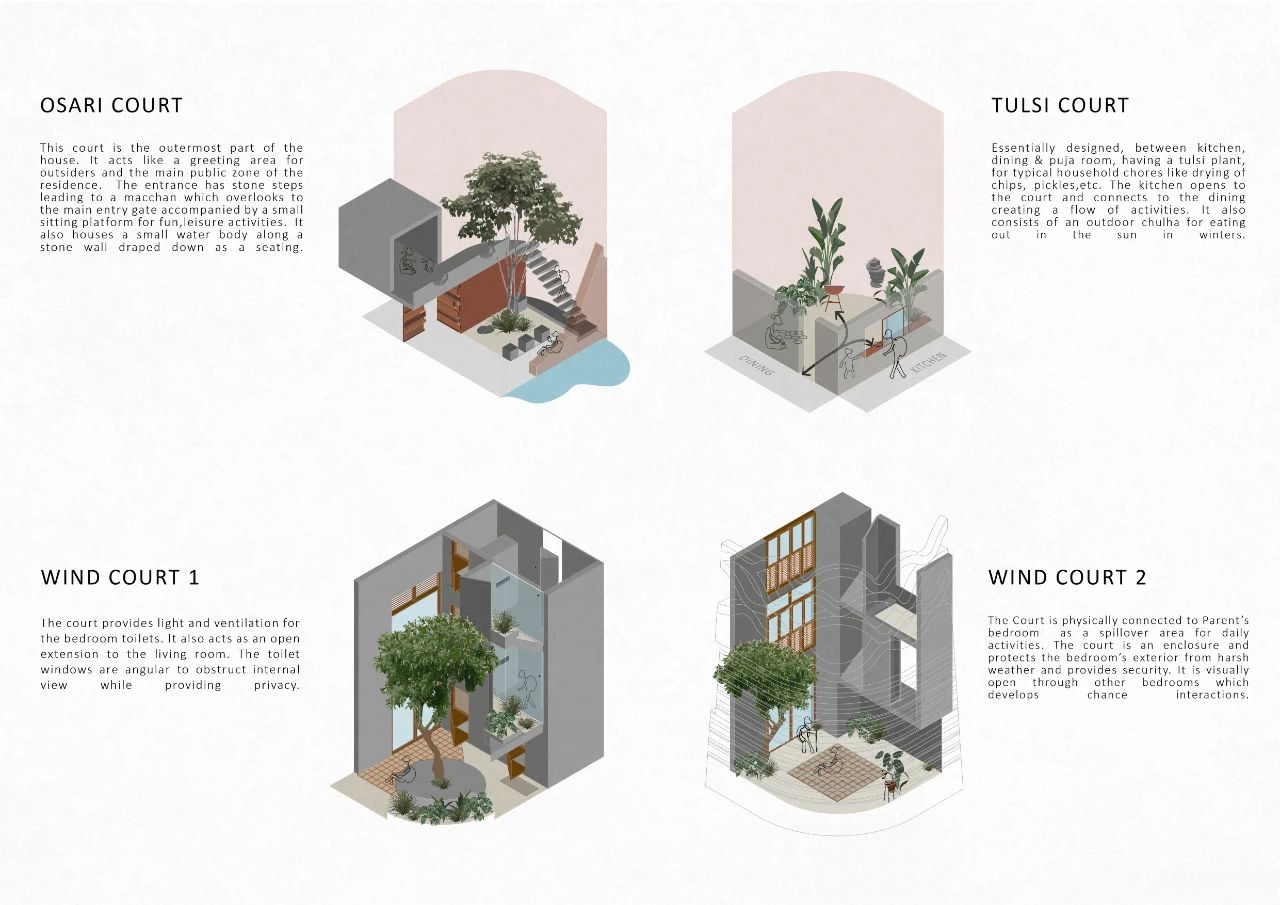

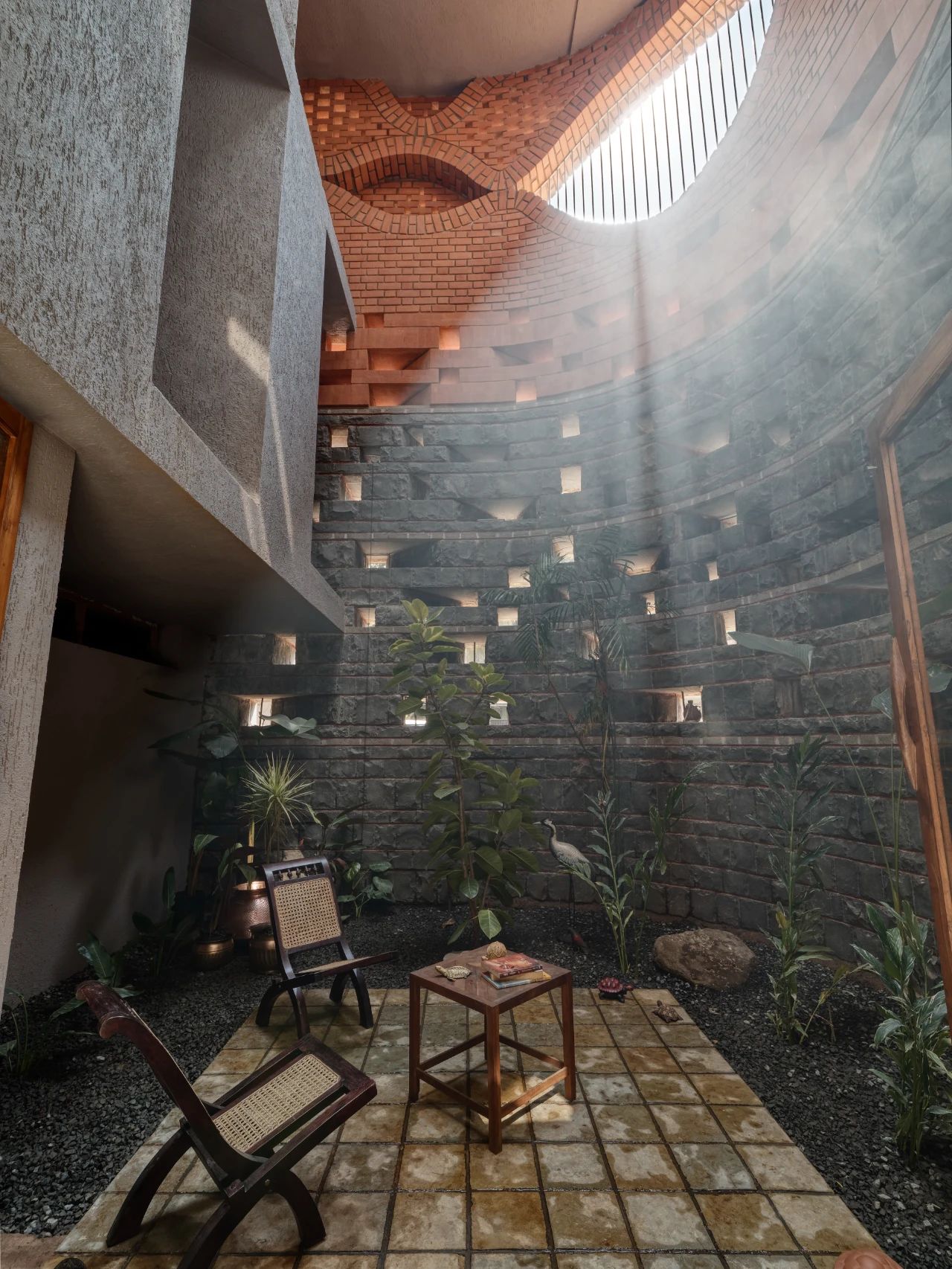

庭院细节图

版权: Hemant Patil

版权: Hemant Patil

版权: Hemant Patil

版权: Hemant Patil

整座私宅从下往下体现了业主一天内的行动轨迹,并在传统与现代间寻找了一个平衡的对话关系,打造了一种可持续的独立生活方式。

版权: Hemant Patil

版权: Hemant Patil

版权: Hemant Patil

版权: Hemant Patil

版权: Hemant Patil

项目图纸

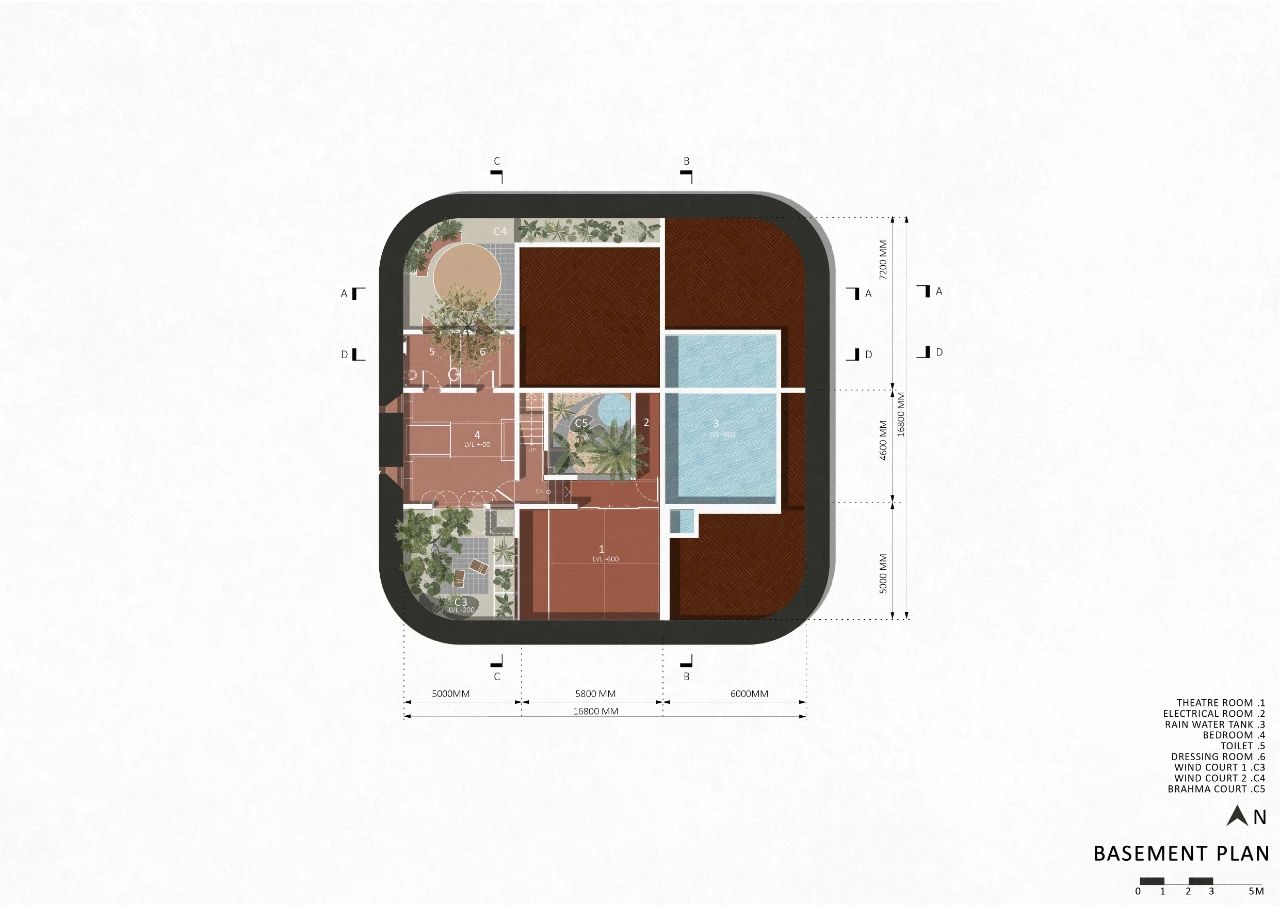

地下一层平面图

总平面图

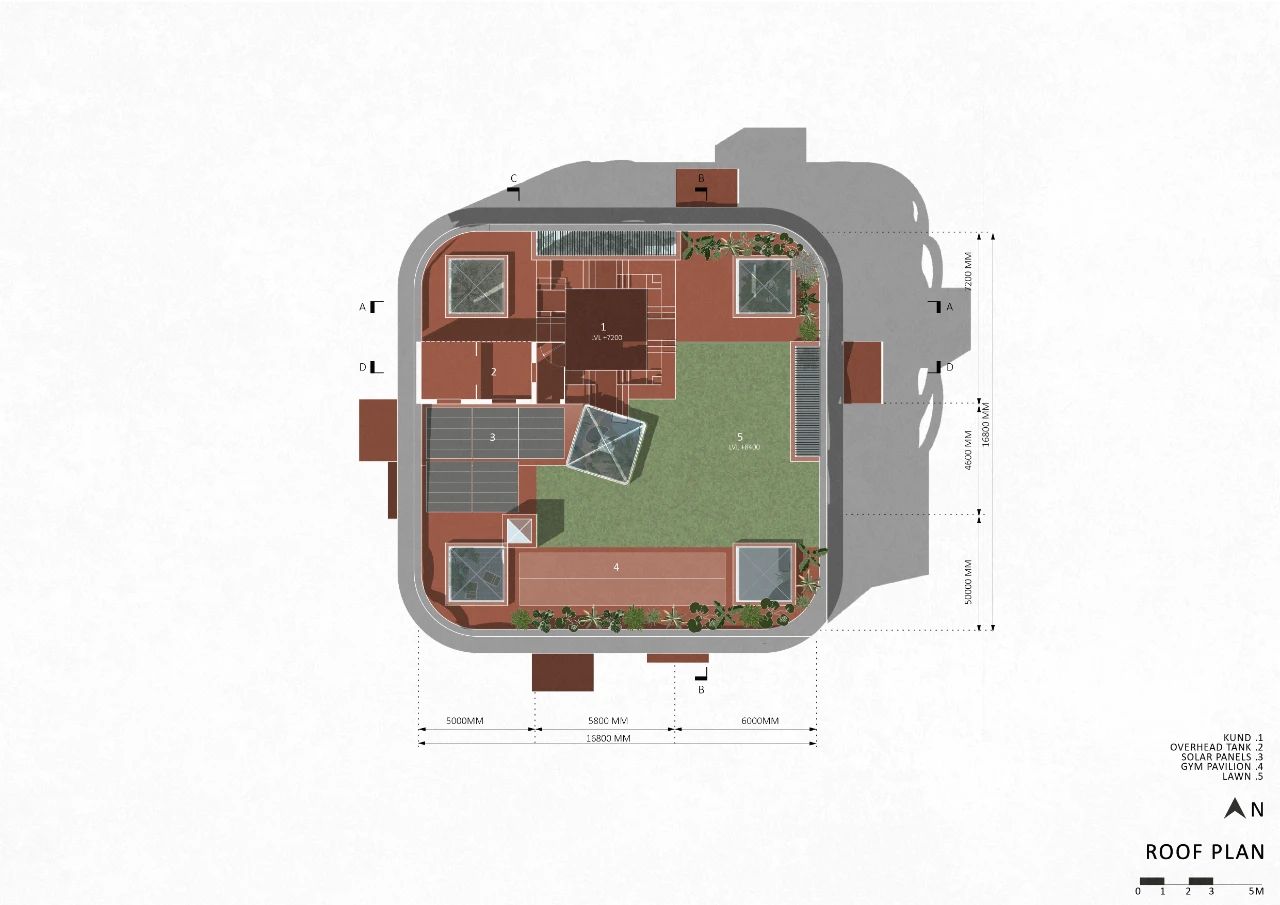

屋顶平面图

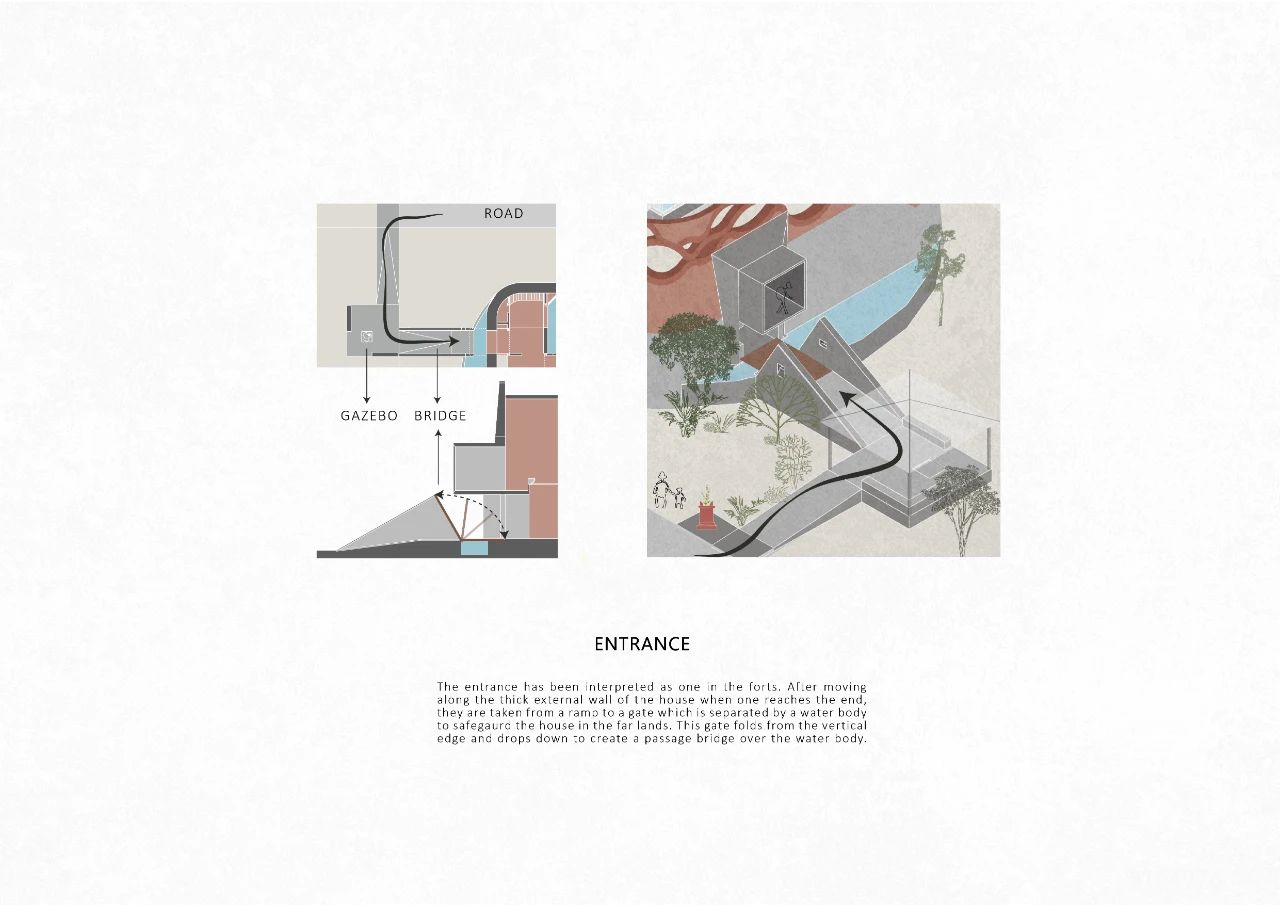

入口

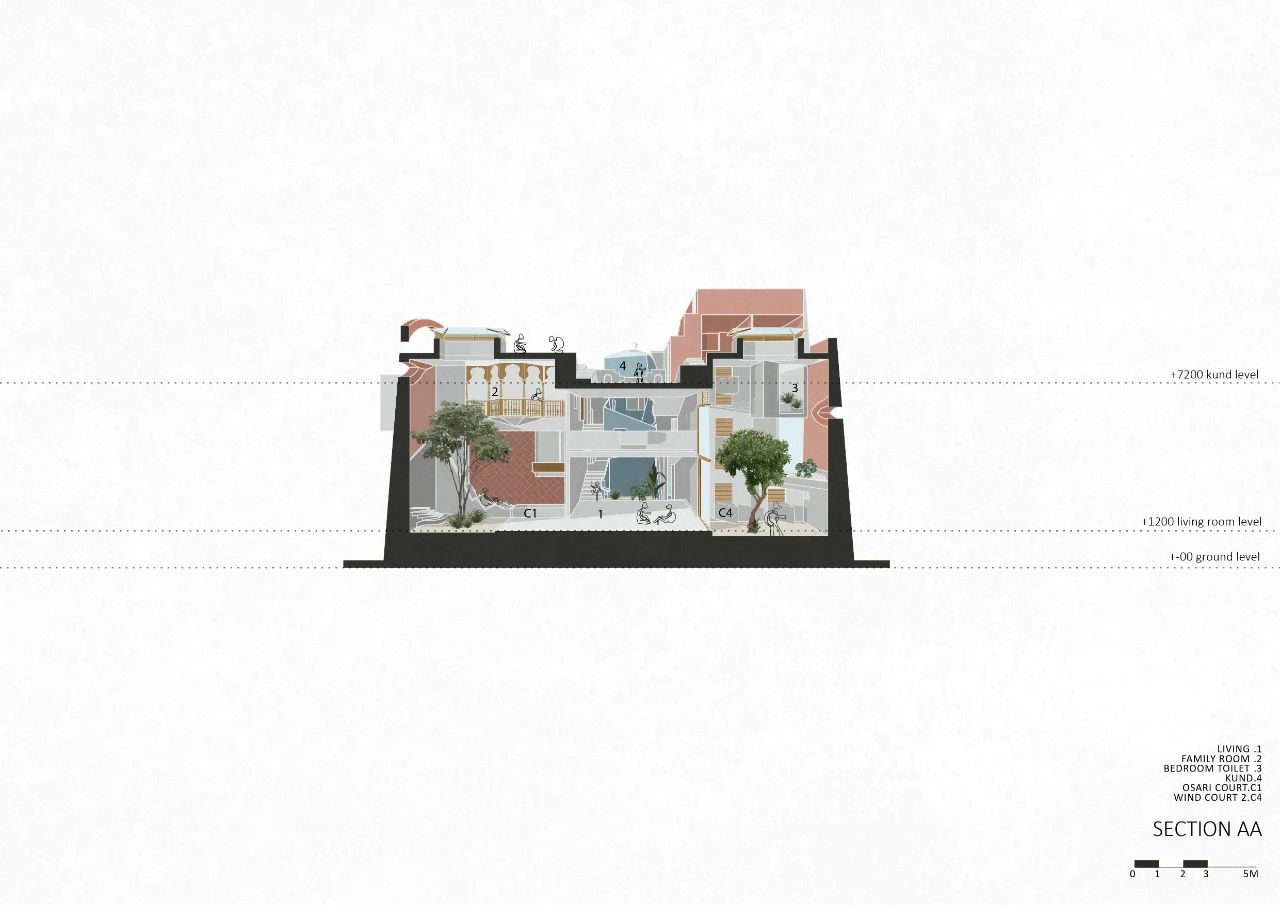

剖面图 AA

剖面图 BB

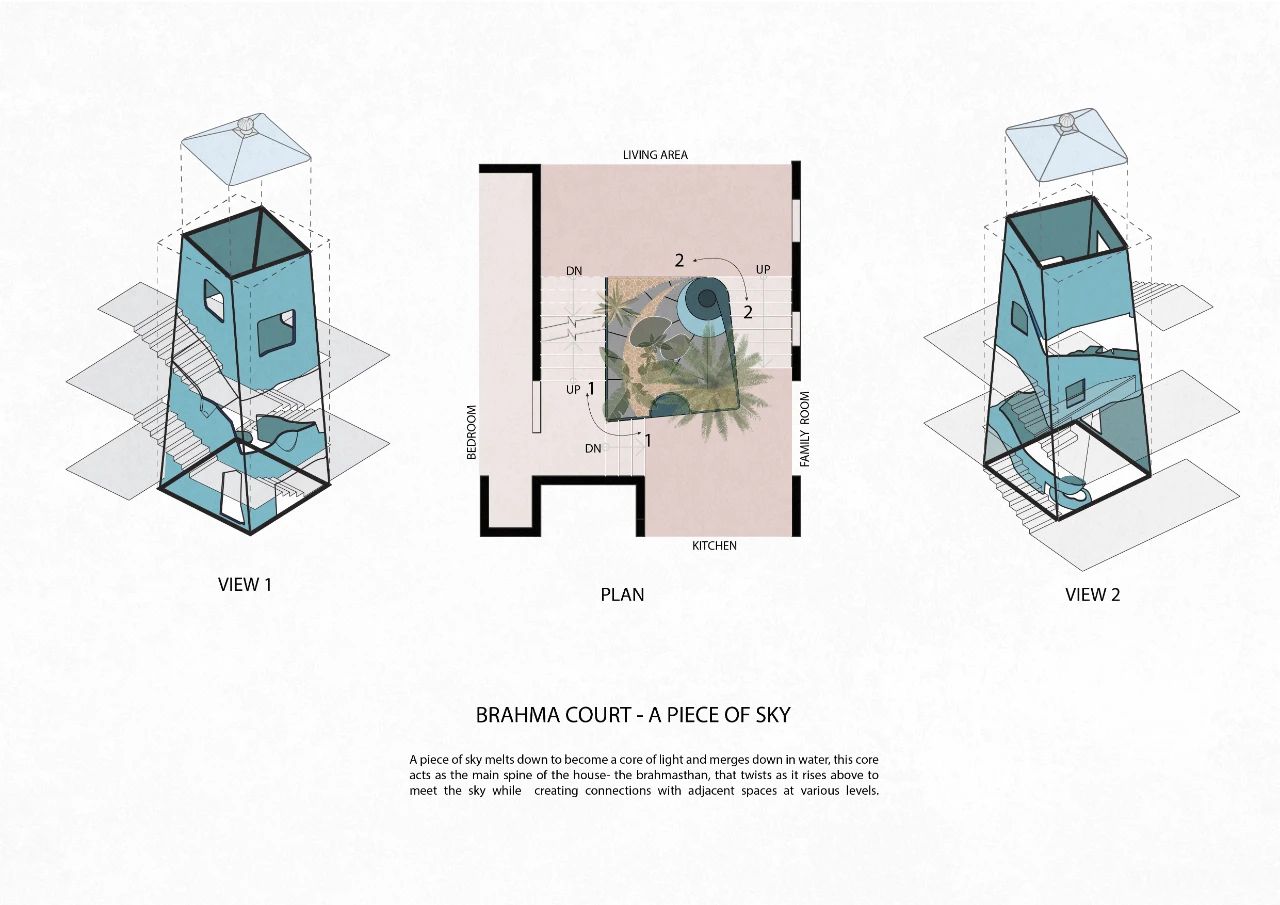

梵宫庭院图

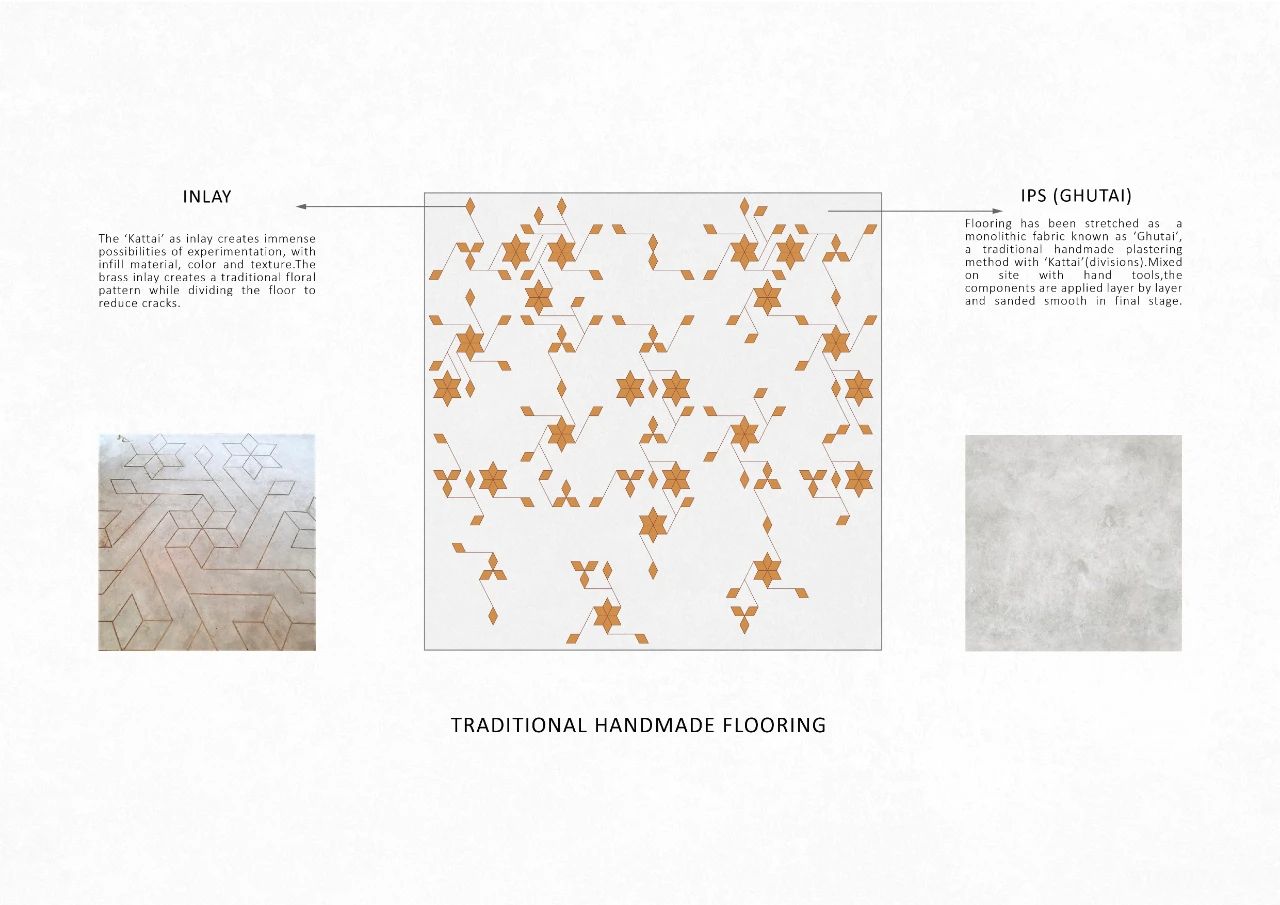

手工传统地砖

项目信息
建筑设计:PMA madhushala
地址:Talegaon Dabhade, Maharashtra, 印度
项目年份:2020
建筑面积:650.0 平方米
设计团队:Naresh Shivakoti ,Darshan ,Divya Jyoti, Prasanna Morey
业主:Chetan Khandge
建造商:Chetan Khandge
石匠:Dnyaneshwar Dhotre and team
砖匠:Shakeel and team
Ips地板:Bhagwandas and team
摄影师:Hemant Patil

责编:韩双羽;编辑:杨璐潞;译者:江垚
*本文由 PMA madhushala投稿翻译,标题及版式由Archdaily整理
转载或任何形式的引用请联系设计团队
