居于水上的风车状合院——英科中心(by 山水秀建筑 + 出品建筑)

版权: 梁山

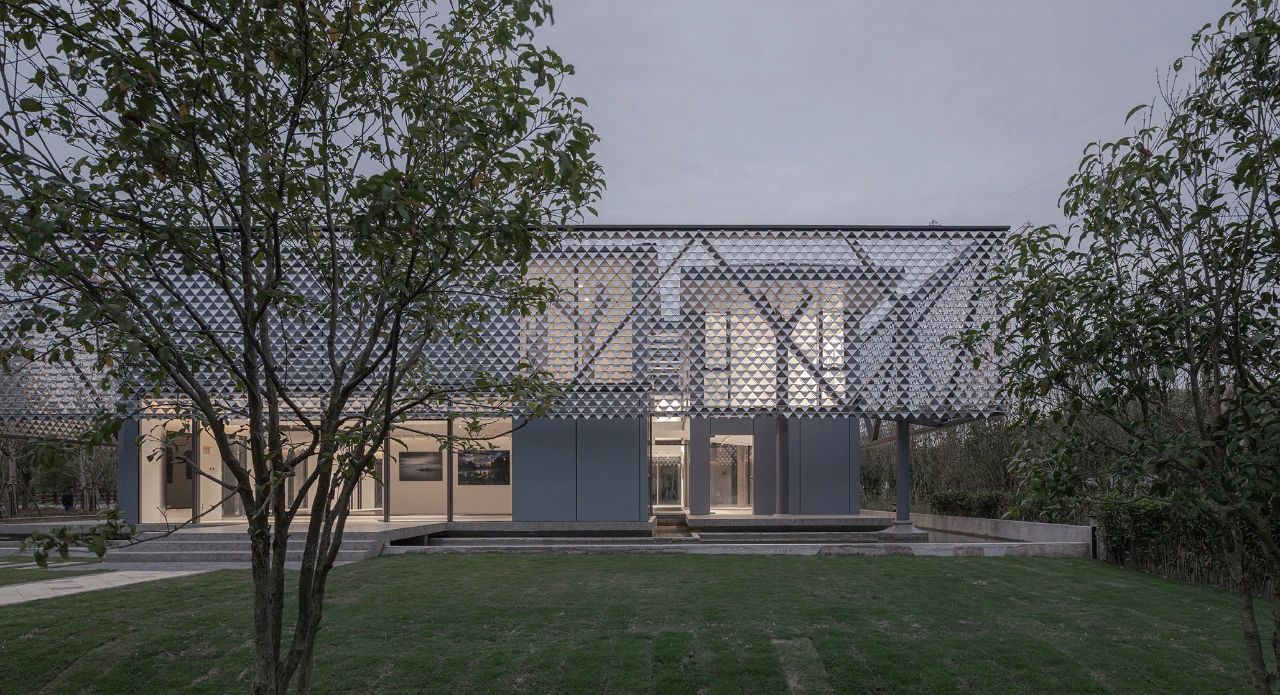

水风合院——英科中心

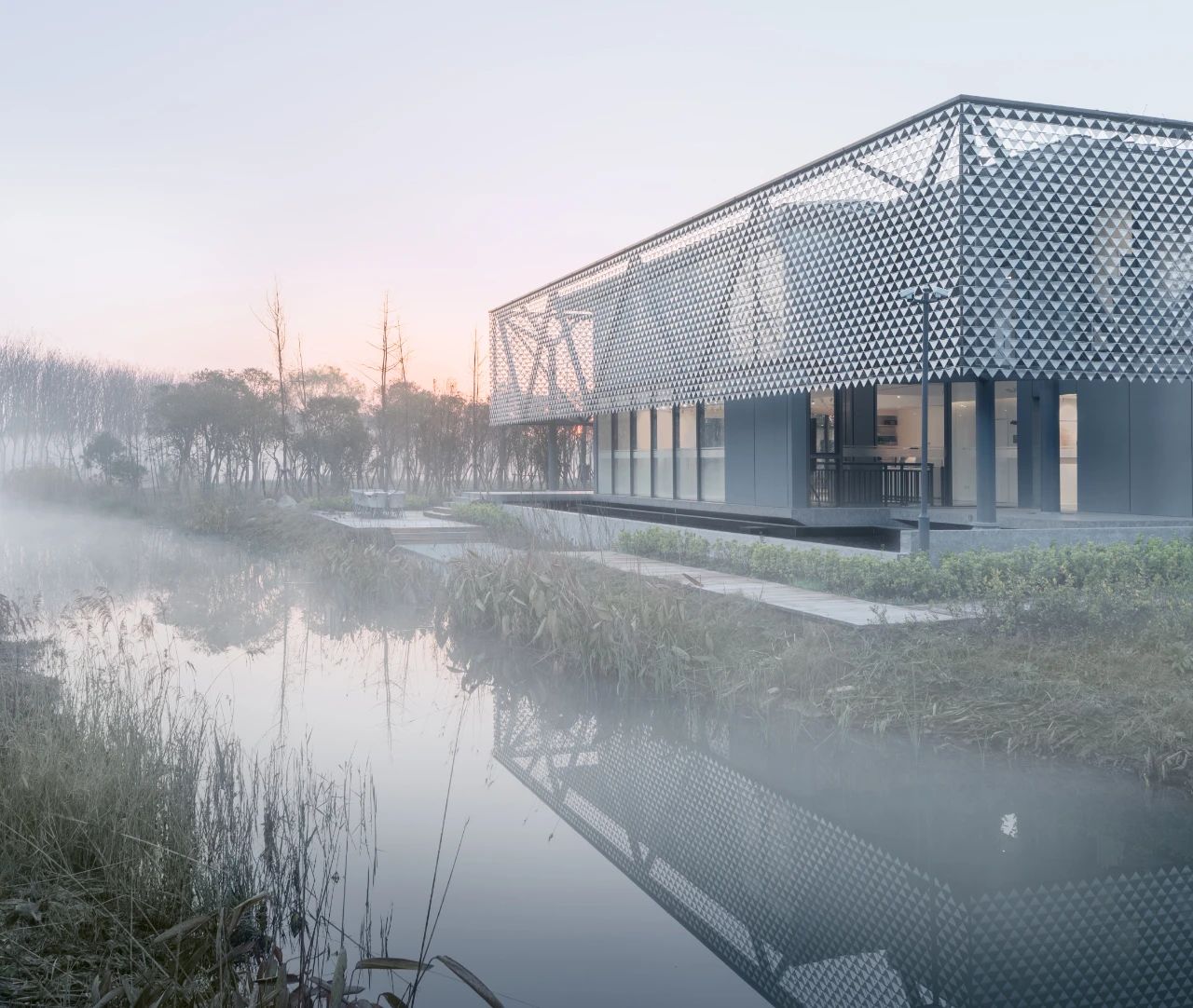

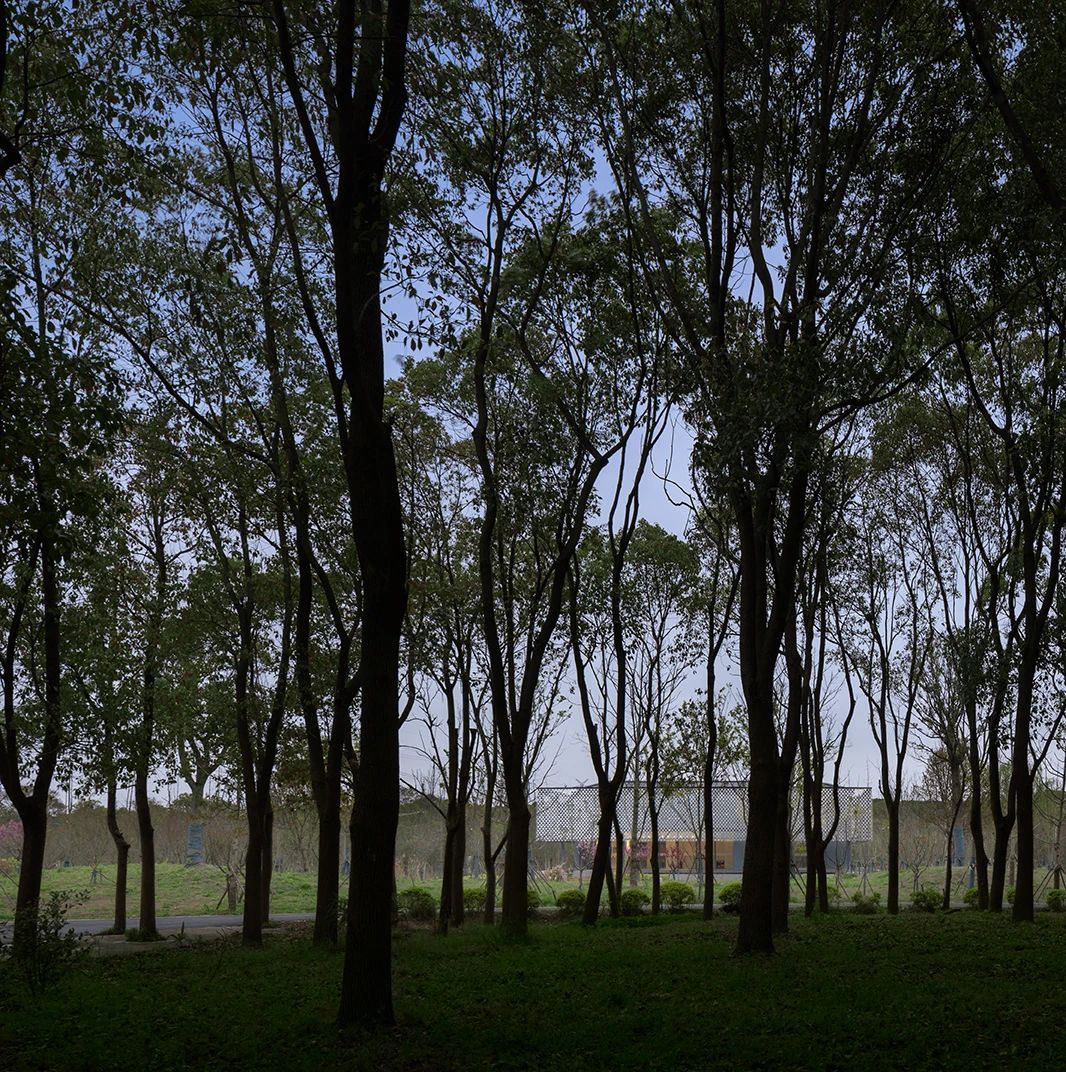

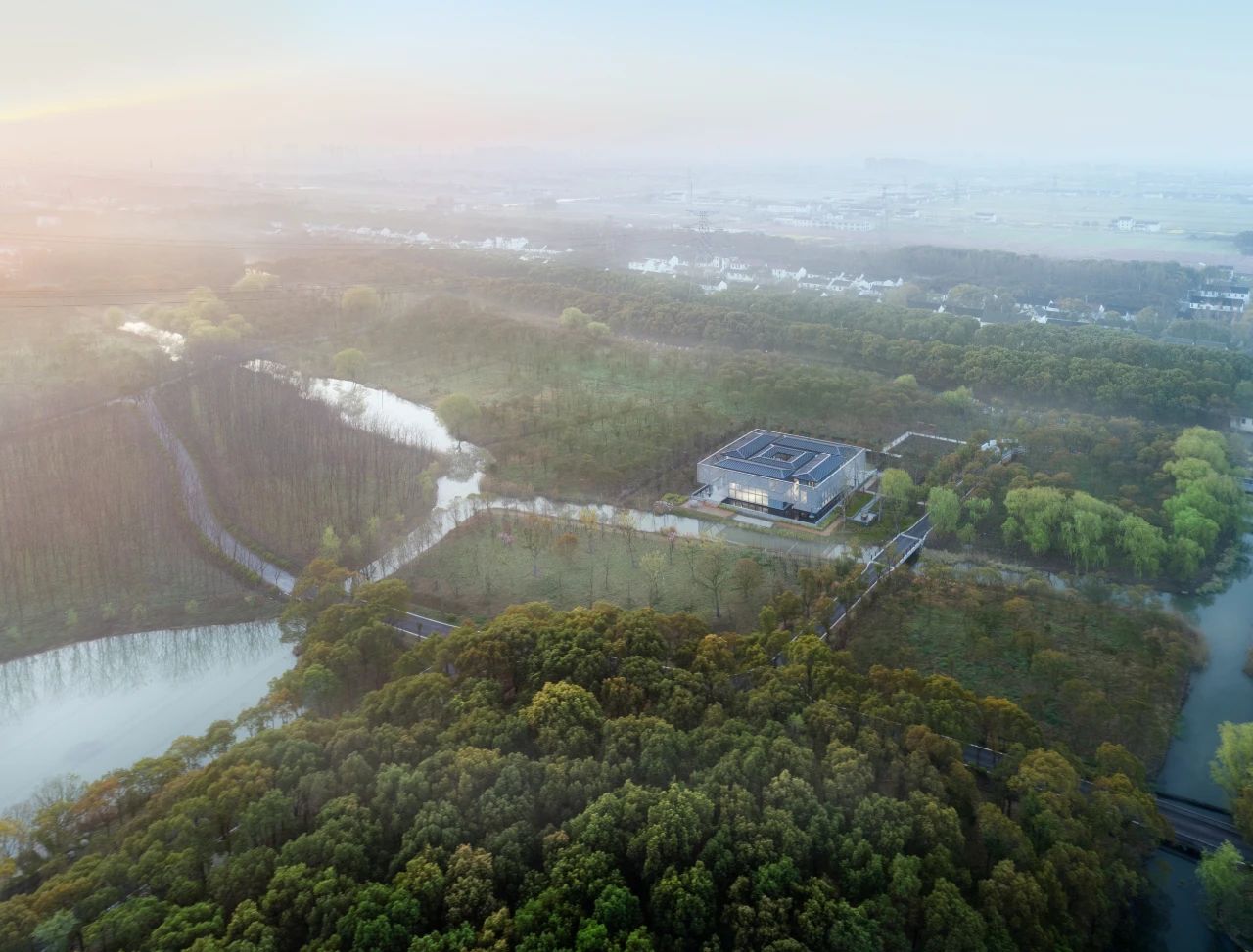

近年来,企业下乡已经成为奉贤区乡村振兴的一大特色。作为上市企业总部的乡村基地,英科中心是这一模式的创新案例。基地位于奉贤区黄浦江南岸的一片涵养林之中。原址为一幢五开间双层歇山顶建筑,建于上世纪九十年代,由于年久失修已不复使用。百川纳江,基地北侧与西侧均有浦江支流流过,周围林木茂盛。

版权: 梁山

版权: 梁山

版权: 梁山

英科再生是一家从事塑料再生利用的高科技制造商,通过循环全产业链,将塑料回收再生与时尚消费品结合起来,生产环保画相框等再生文创产品。业主委托我们在原址上设计一座小型总部,作为英科再生的企业文化展示和高层会议场所。


版权: 梁山

版权: 梁山

版权: 梁山

设计概念来自两个起点的在地结合,即传统民居和企业文化。首先是理水,我们调整了北侧支流的岸线,并将河水净化后引入场地,给整座建筑提供了一个聚水的基座,在上面建造一座新型的合院。

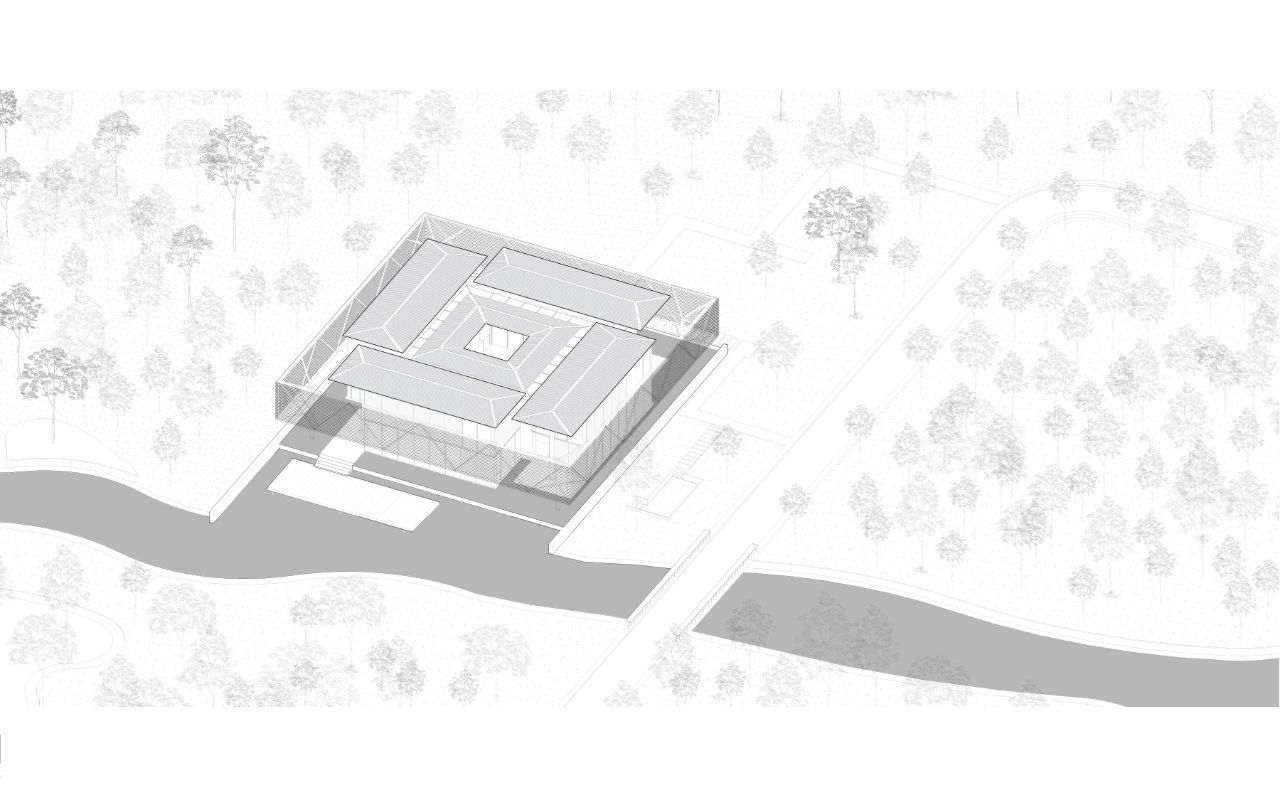

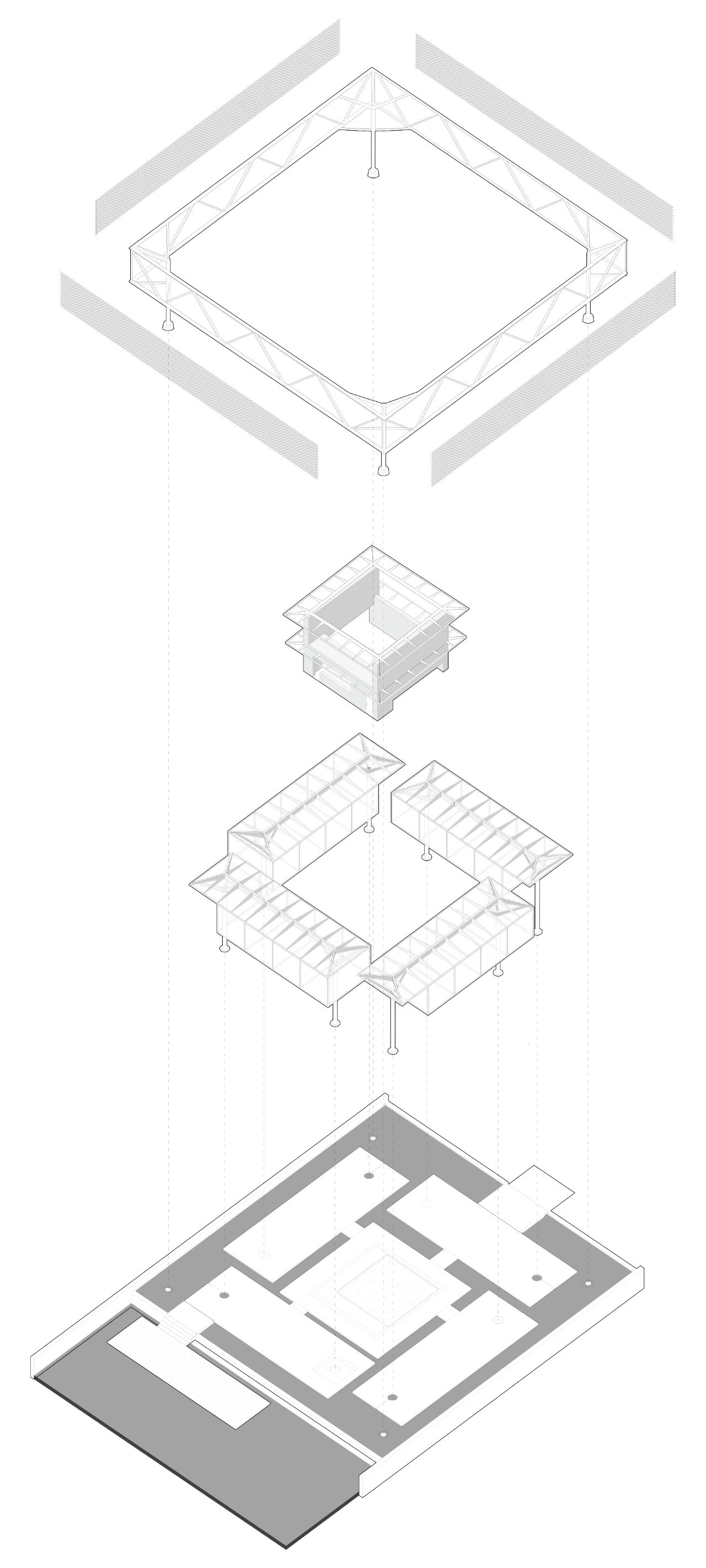

轴测图

版权: 梁山

版权: 梁山

奉贤乡村典型的传统建筑形制,即清代起在上海地区盛行的绞圈房,是由四座单层双坡顶建筑围成的合院宅。与北方四合院不同的是,绞圈房合院用正中的“墙门间”(过厅)形成入口,并纯用四面建筑及其檐廊围合“庭心”。我们的新型合院也采用四个建筑单元围合中庭,在延续这一空间形制的同时尝试通过结构性的空间组织给这一形制注入新的活力。


版权: 苏圣亮

版权: 苏圣亮

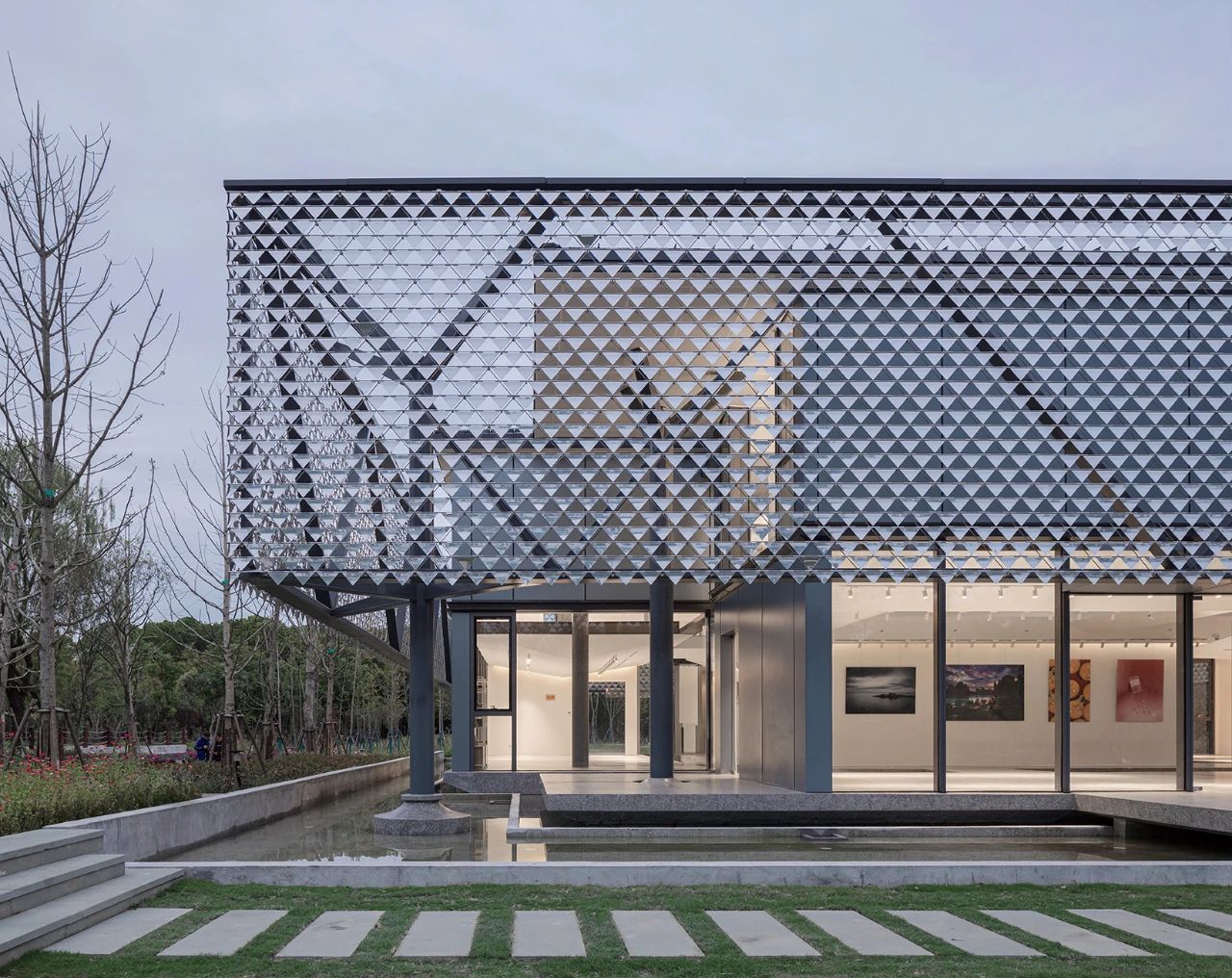

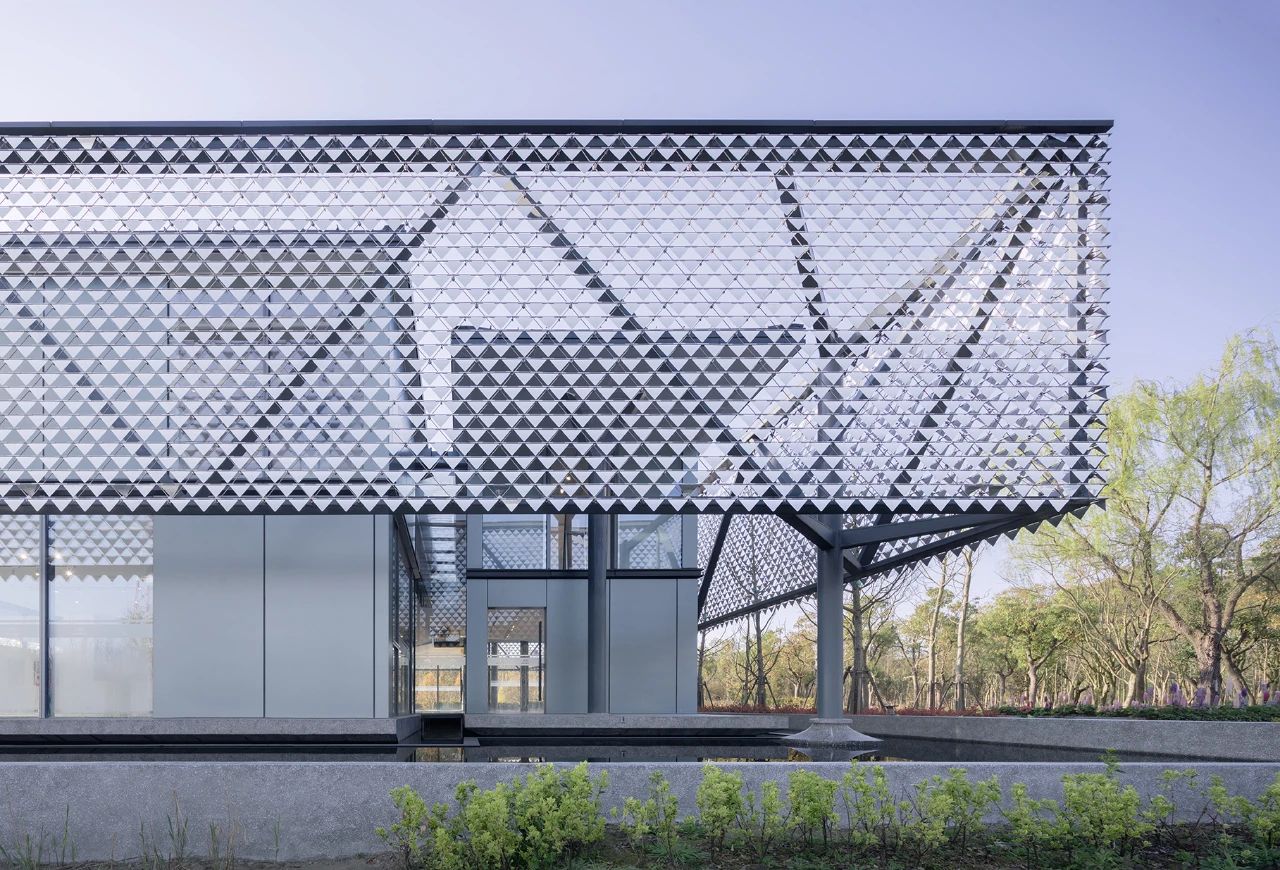

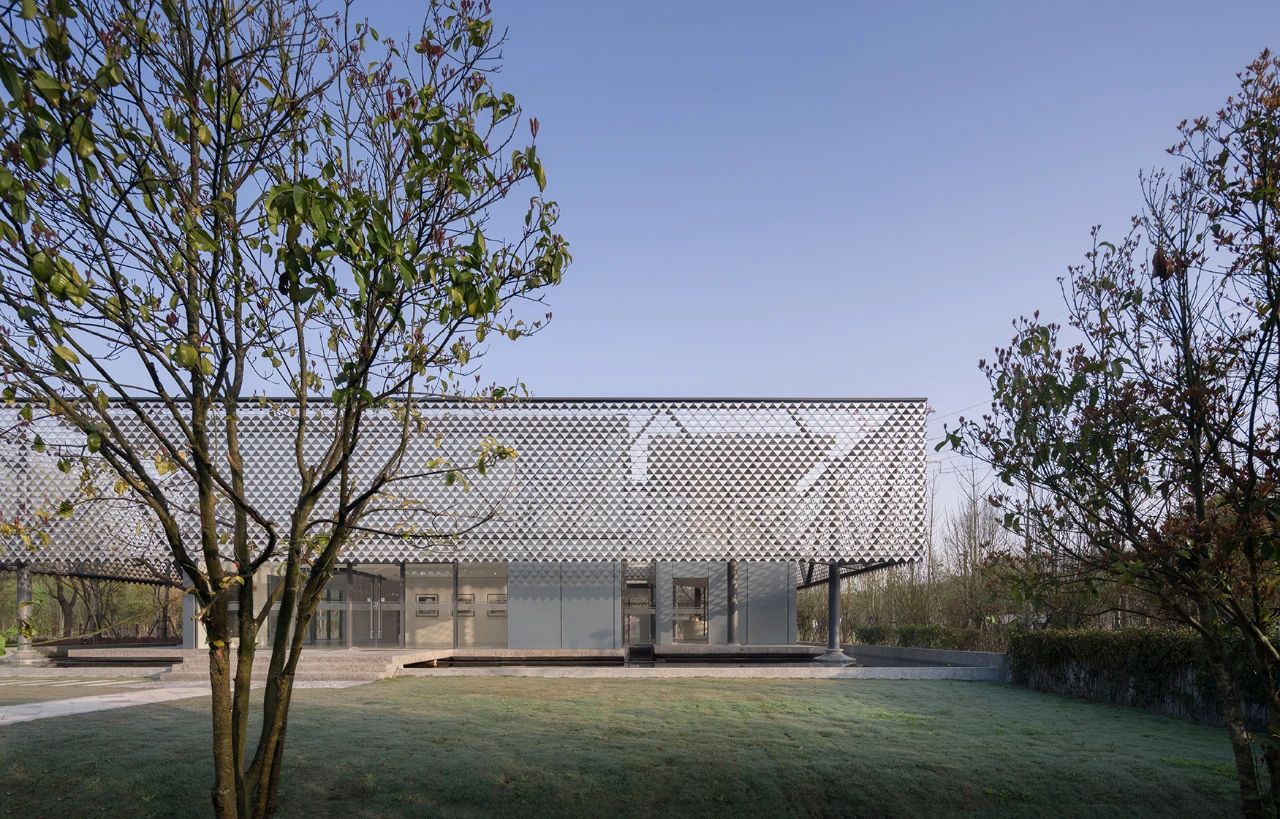

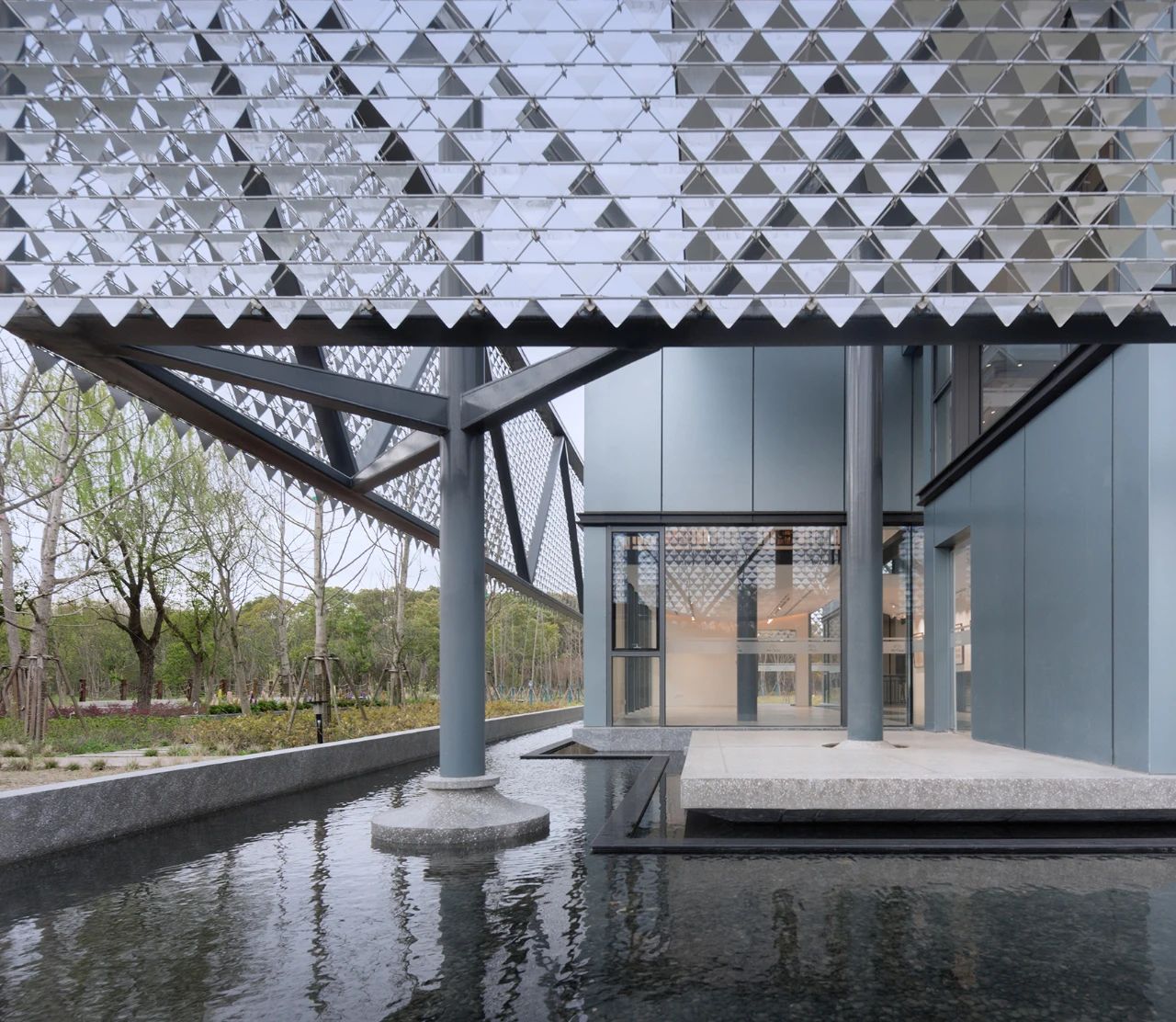

整个合院由外圈的半透明院墙、中圈的四个单元体和内圈的庭院构成。4颗角柱向外伸出枝杈,支撑在外圈连接的四片索网桁架,表面悬挂三角形的风动叶片。镜面氧化铝叶片倒角卷起,随风闪动,如树叶在微风中颤动。这片风动幕墙在为合院筛入自然风的同时,也映射周边的树林和天空,营造出半隐的合院形象;

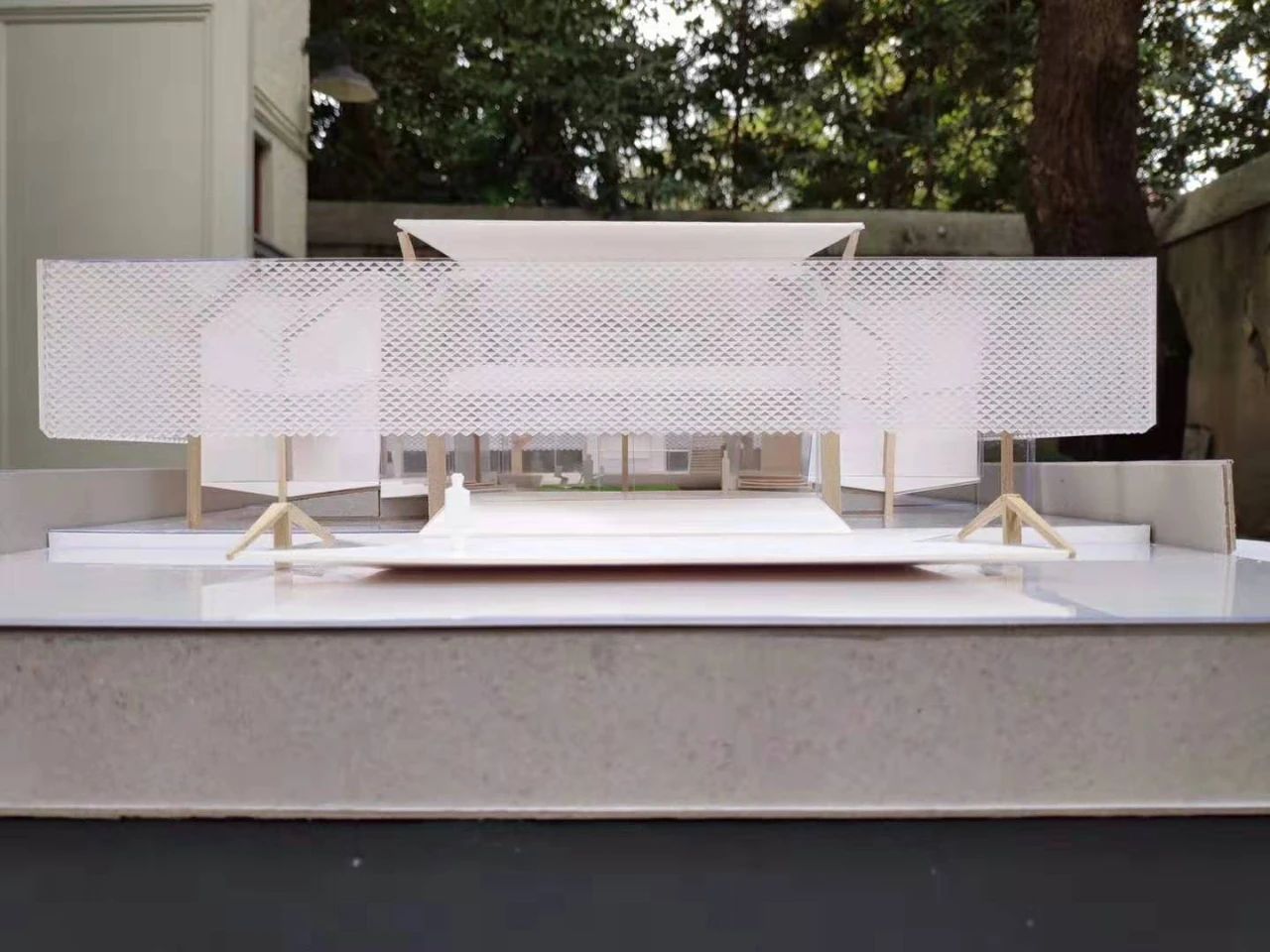

模型图

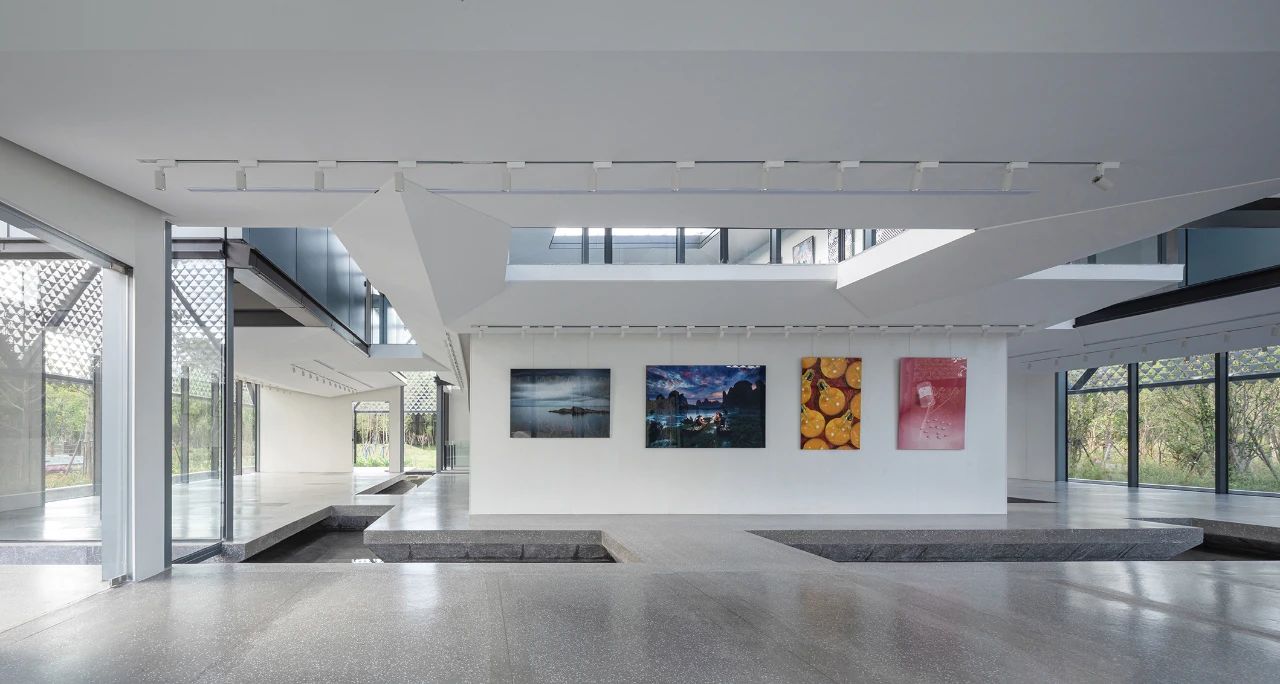

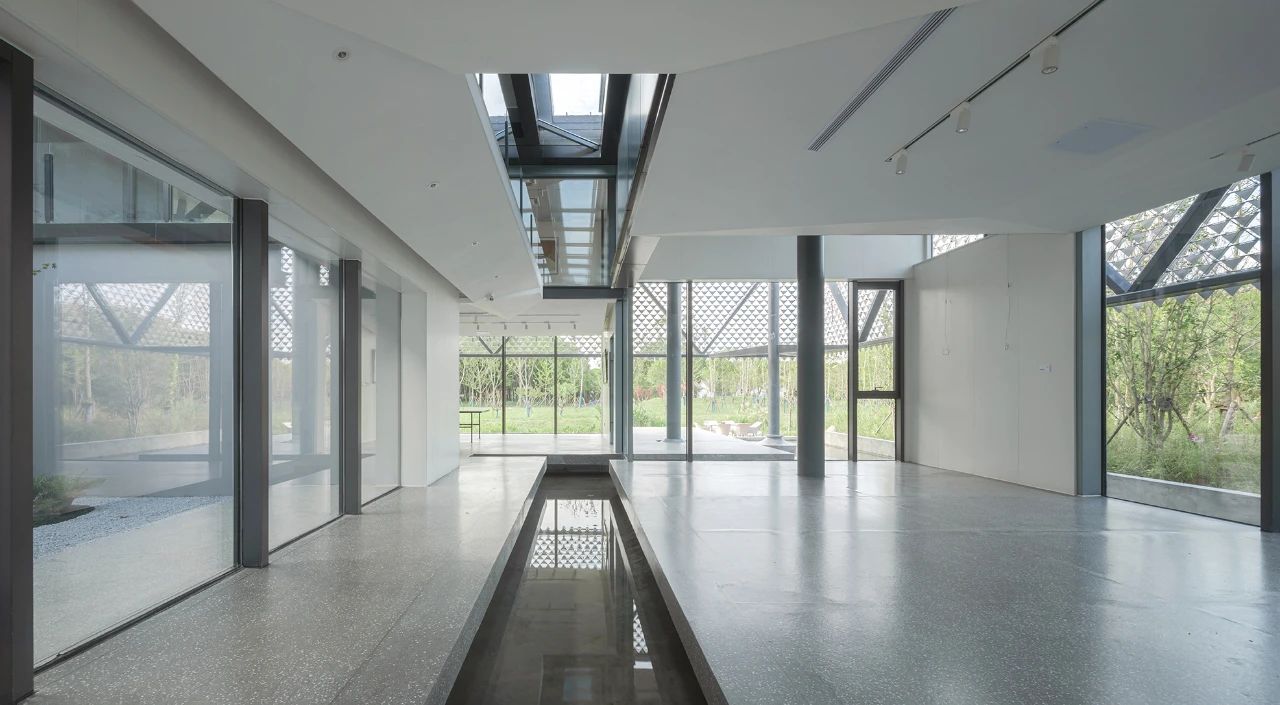

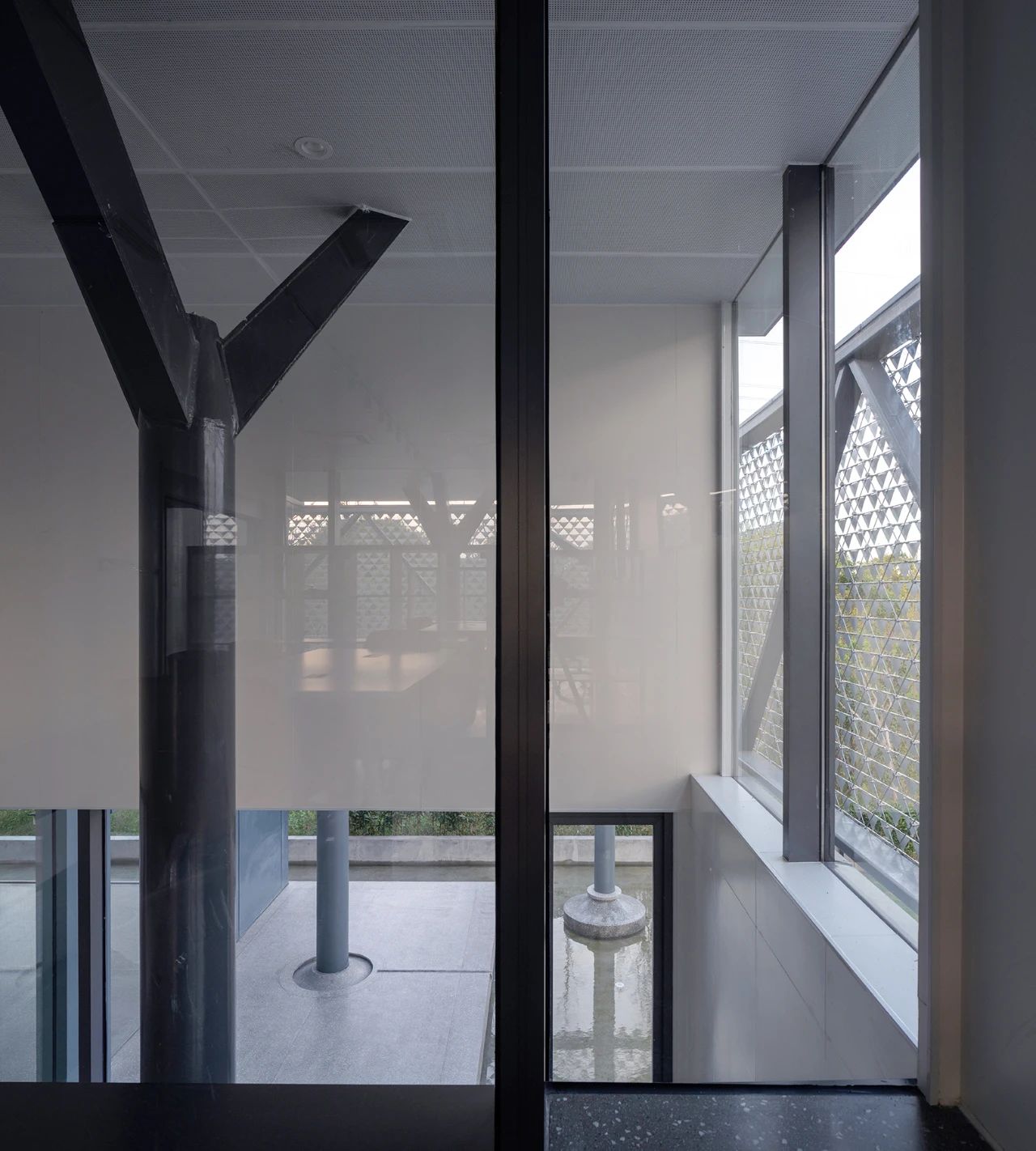

中圈的单元体放在四个平台上,呈风车状布置,如四艘船首尾相连停靠于水岸,每个单元体由两端的树杈型立柱及双梁支撑屋顶结构,然后向下吊柱挂住二层楼板,这种悬吊结构在建筑底部实现了自由的流动空间,可以满足展览、聚会等多种公共功能的需求,不对称的外墙围合赋予单元体的两颗立柱不同的呈现方式,一颗在室内通高空间内,与楼梯、升降平台等垂直交通结合,另一颗在室外,成为中圈小院里的人工树。

版权: 苏圣亮

版权: 苏圣亮

版权: 苏圣亮

版权: 苏圣亮

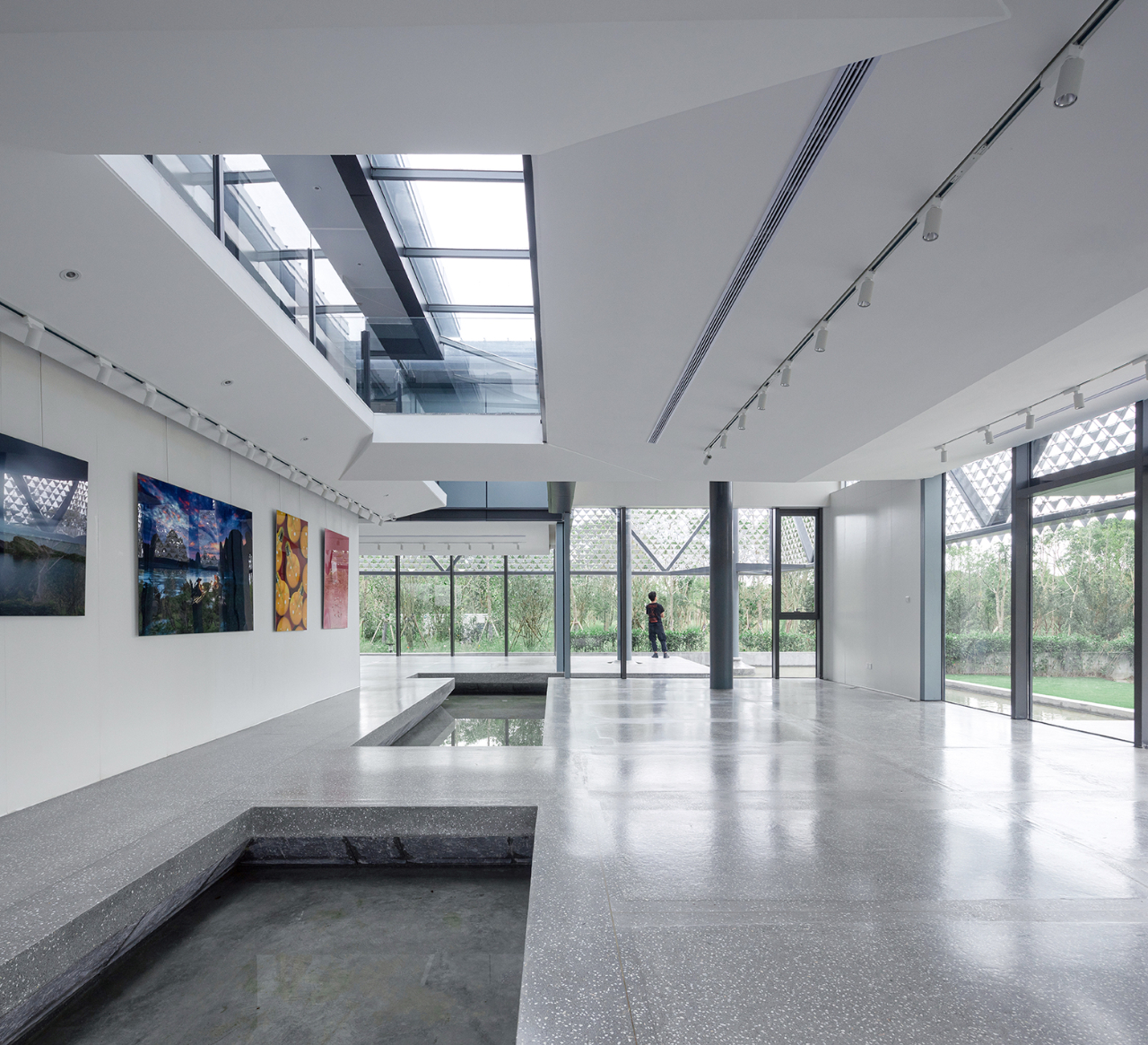

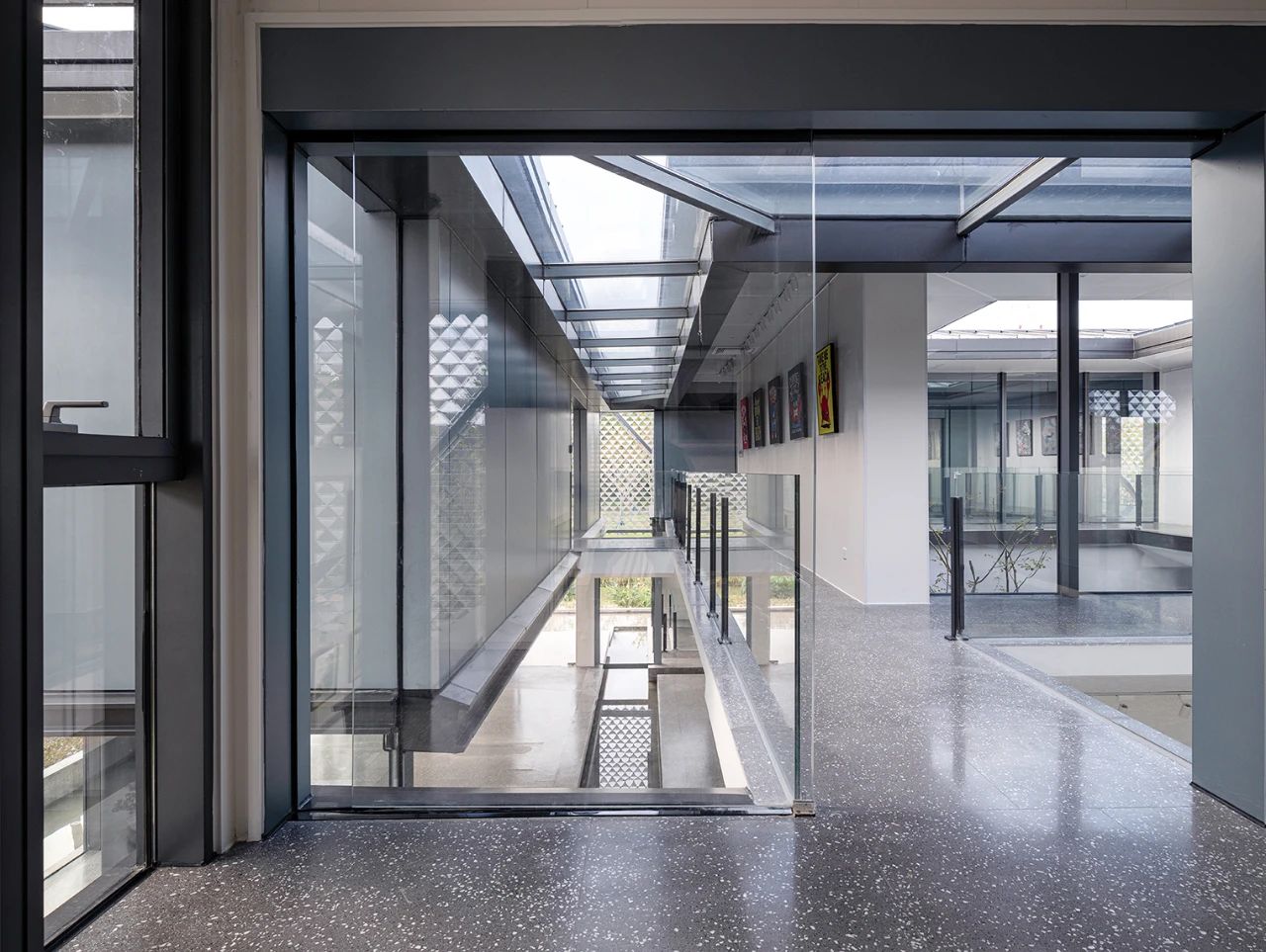

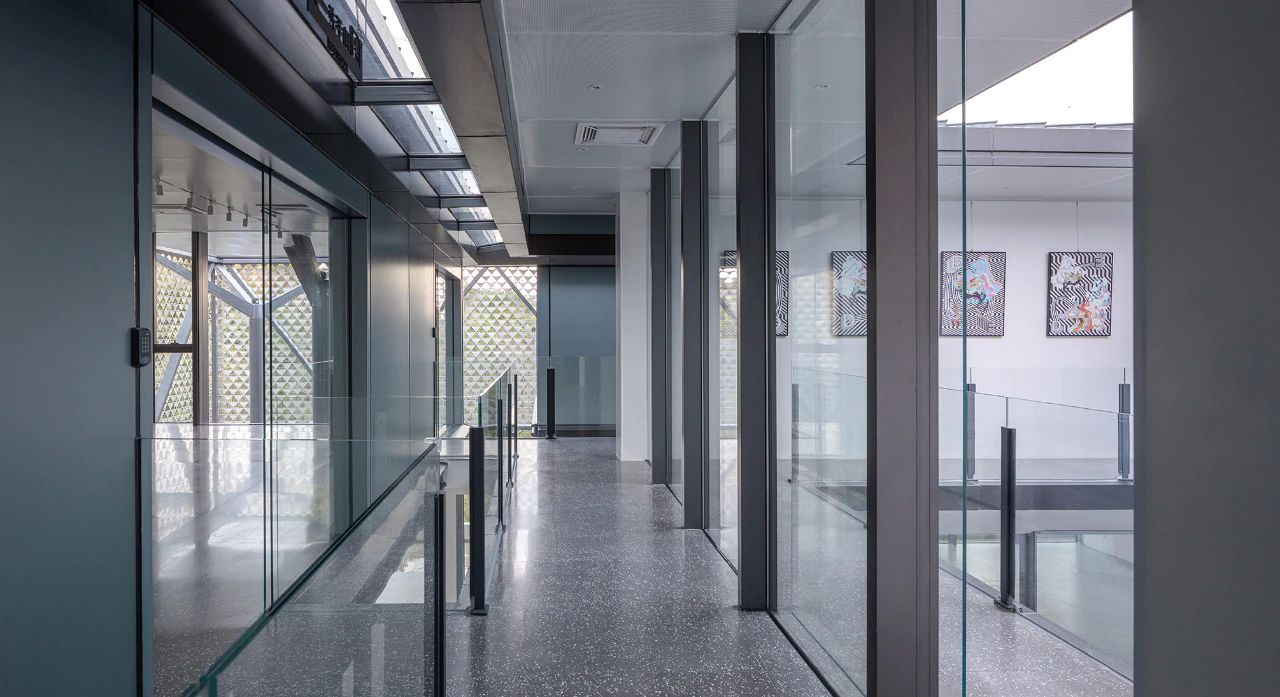

单元体一层有四分之三的外墙用落地玻璃来营造通透性,二层则与一层相反,形成较为私密的办公和会议空间;内圈的墙院由一层南北方向的两片混凝土墙和二层东西方向的两片混凝土墙上下搭接组成,墙外形成环廊,墙内围合庭心。这圈交错剪力墙不仅支撑了墙内外的环形双廊(面向中心庭院的外廊与楼梯,与面向单元体的内廊),还通过连桥为外圈的四个单元体结构提供了面外的侧向水平支撑。所有垂直的设备管线都收纳在墙体外围的辅助空间里,为单元体室内空间的纯净和匀质提供了条件。

版权: 苏圣亮

版权: 苏圣亮

版权: 苏圣亮

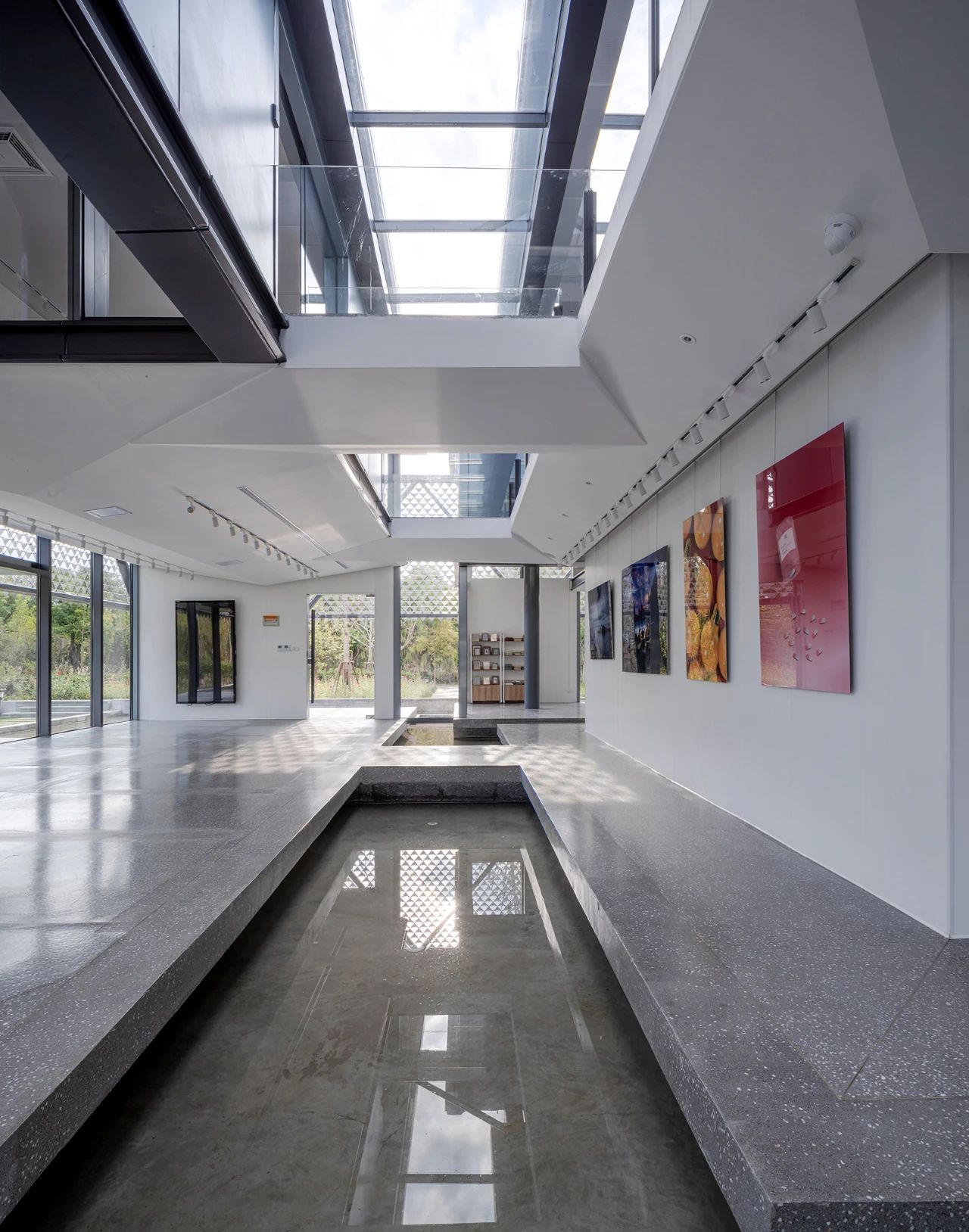

通过对结构和材质的组织,我们在外圈、中圈和内圈之间建立了双向的渗透性。抬升的院墙吸引人流,单元体之间的通高玻璃纳入风景,底部的开口导入流水和微风,内外圈之间的天窗则引入自然光:自外而内的流动使合院里的人得以在三重空间里享受微风、流水和天光,如同置身于一个人造的小树林中。与此同时,合院内的展品、交流活动以及合院本身的形象,也通过中圈的小院和外圈的风动幕墙,以若隐若现的渗透方式向外传播着英科再生开放循环的企业文化。

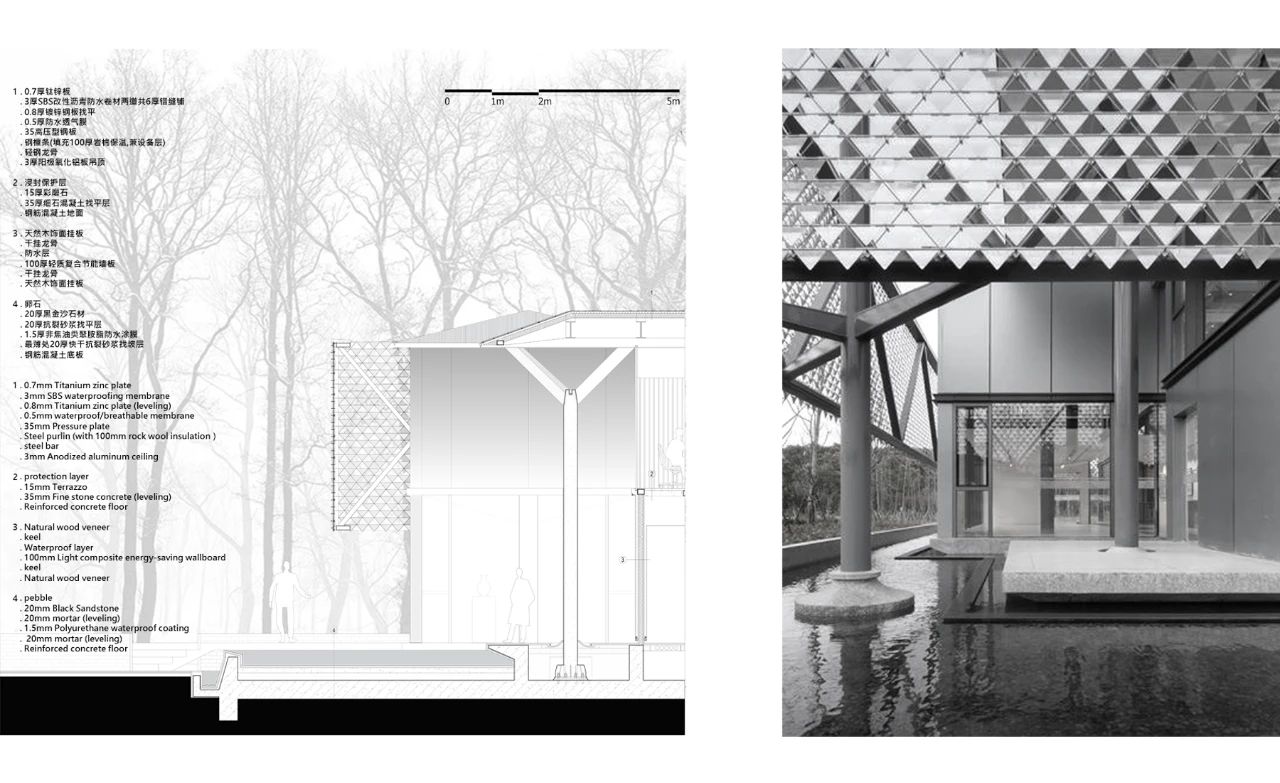

细部构造

版权: 梁山

合院作为江南地区传统建筑聚落的基本形制,承载着丰厚的地域文化特征和生活智慧。我们相信当代技术和功用的注入,能够让合院在不断的更新中滋生新的内涵。

版权: 苏圣亮

版权: 苏圣亮

项目图纸

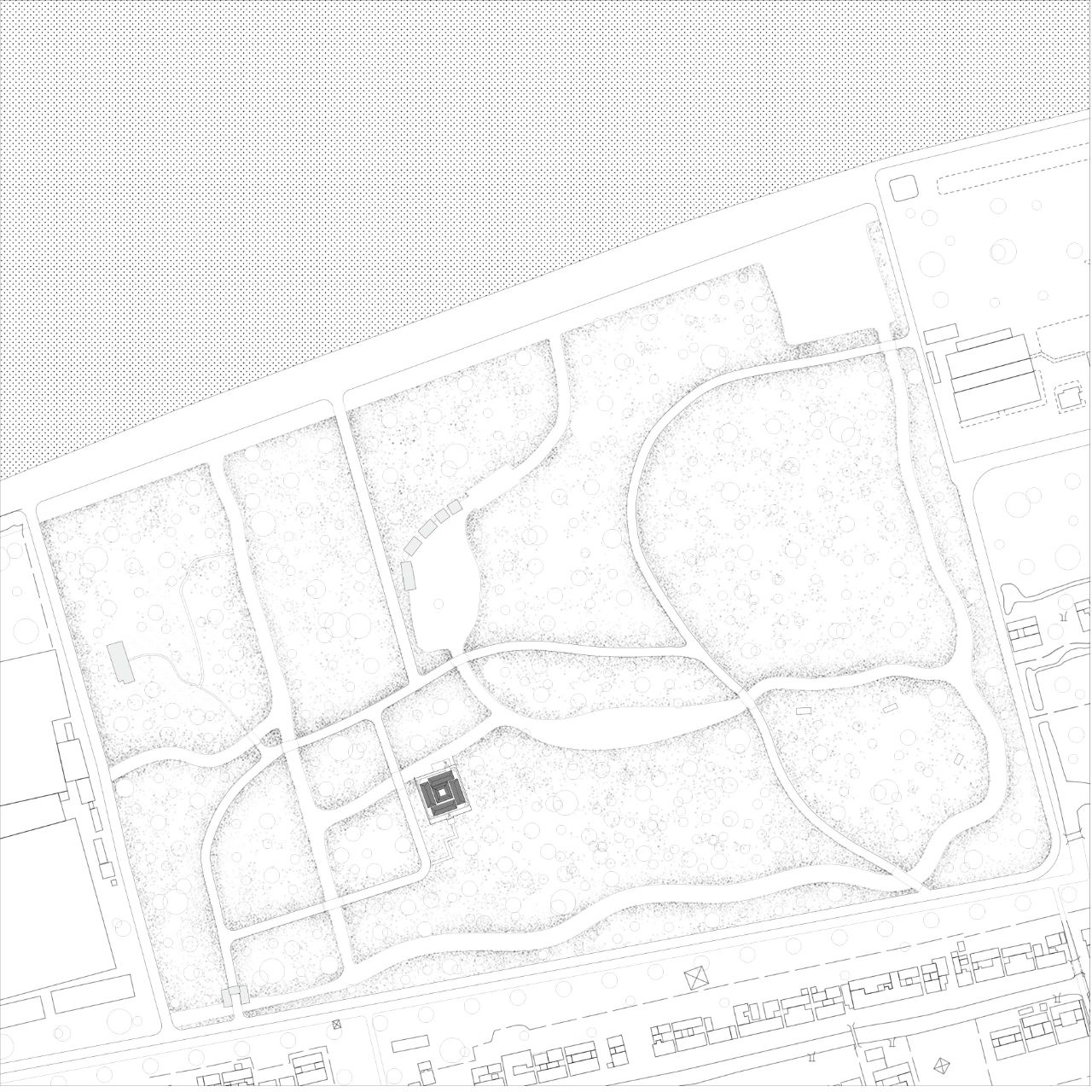

场地平面图

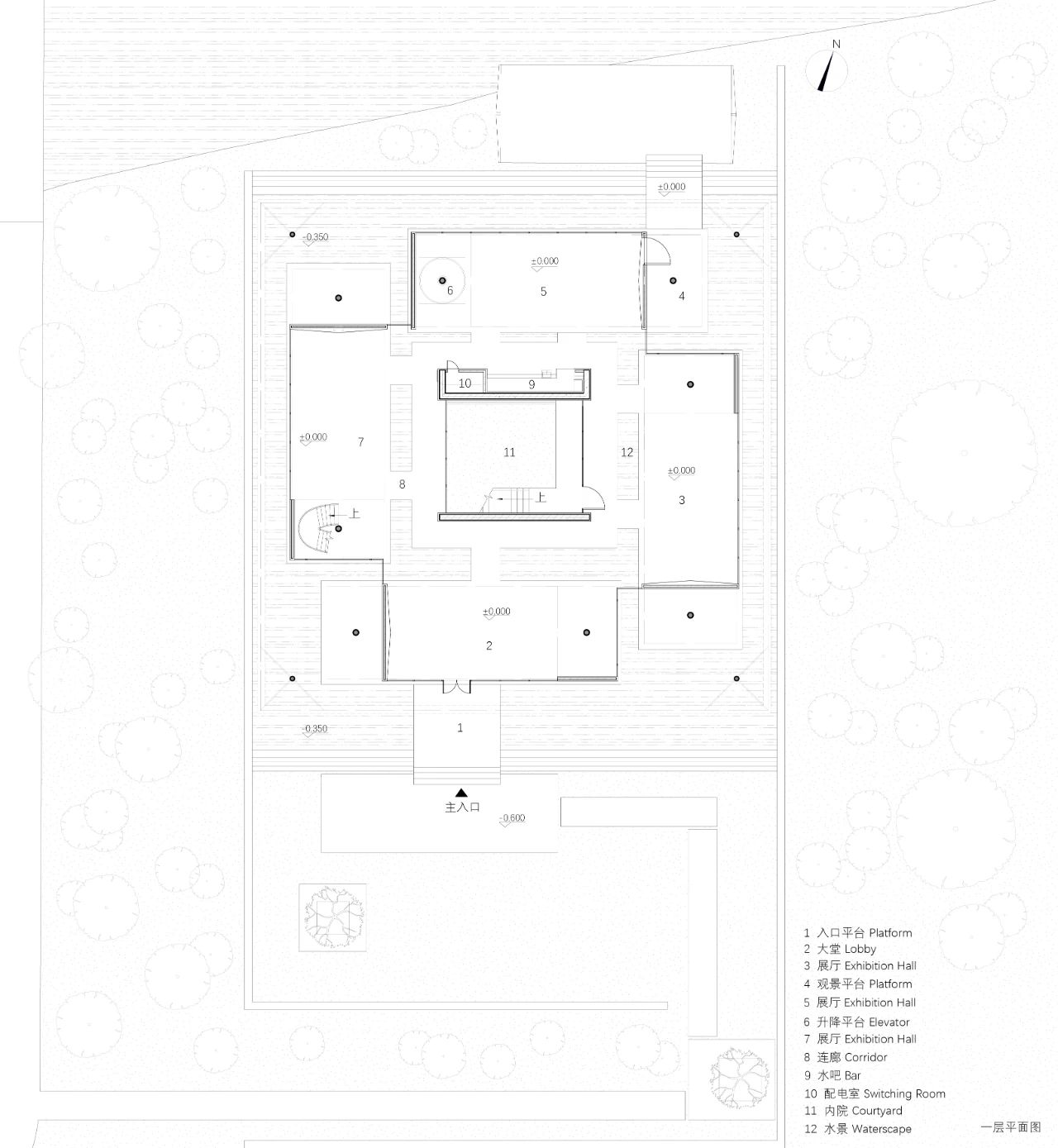

一层平面图

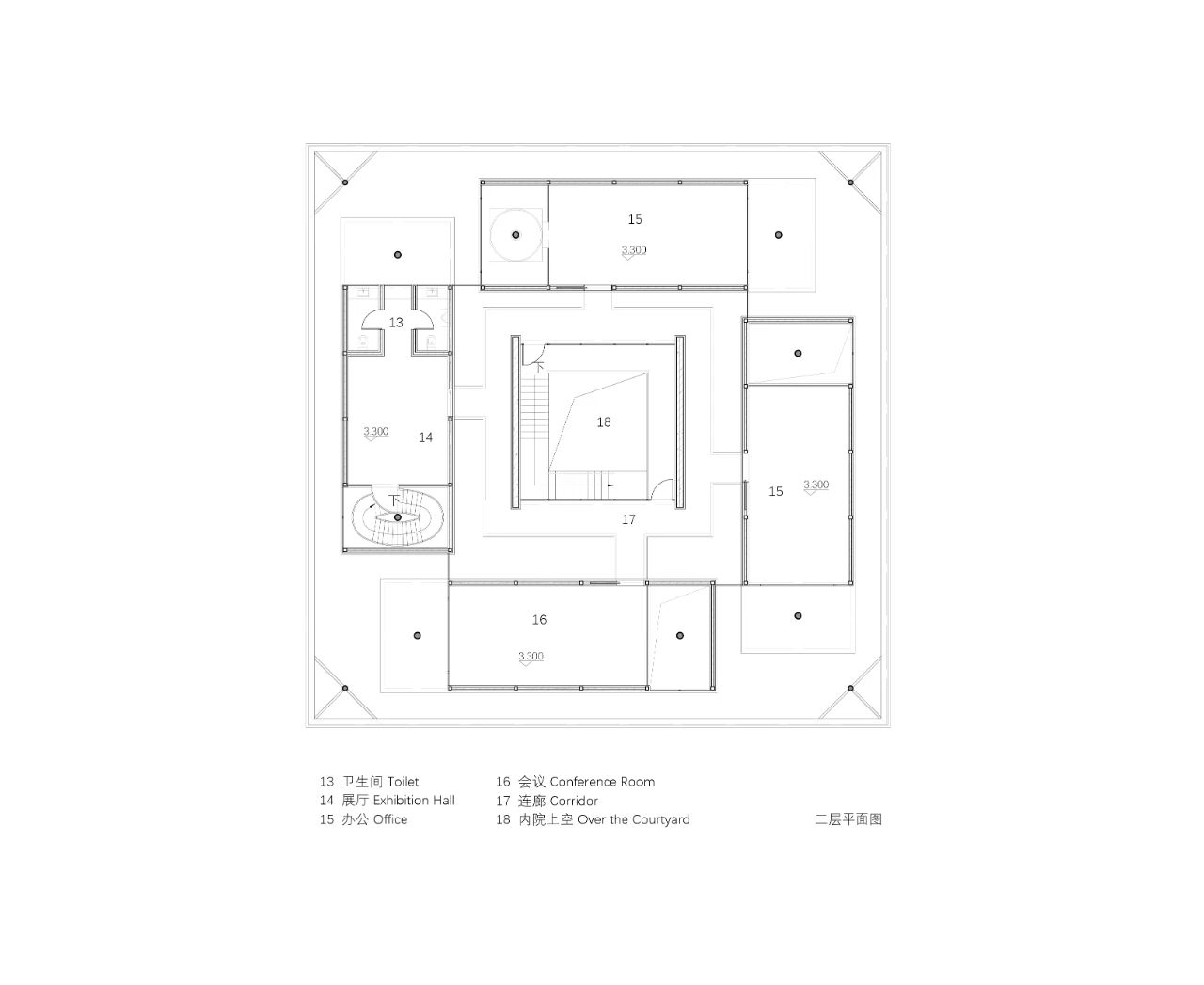

二层平面图

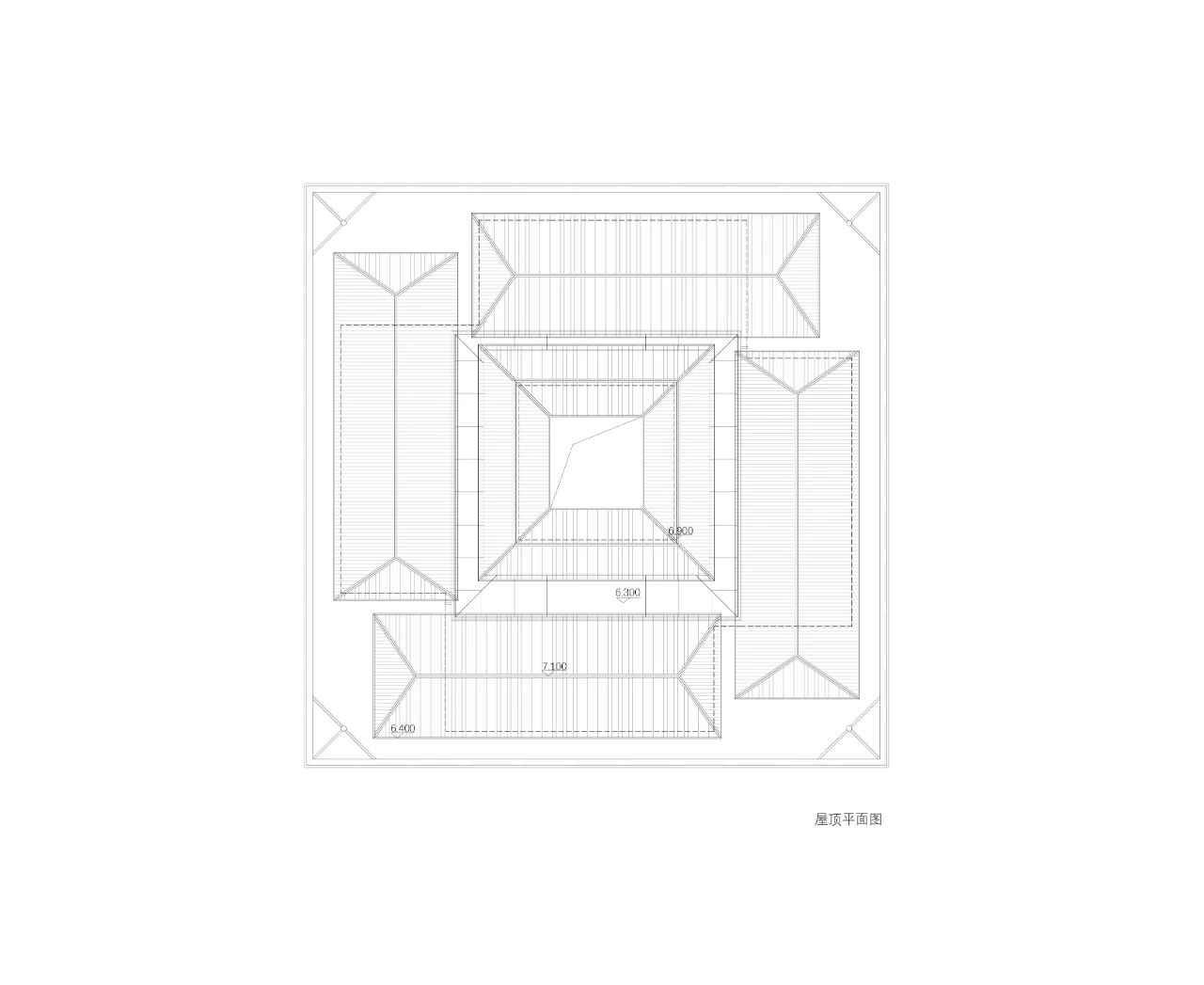

屋顶平面图

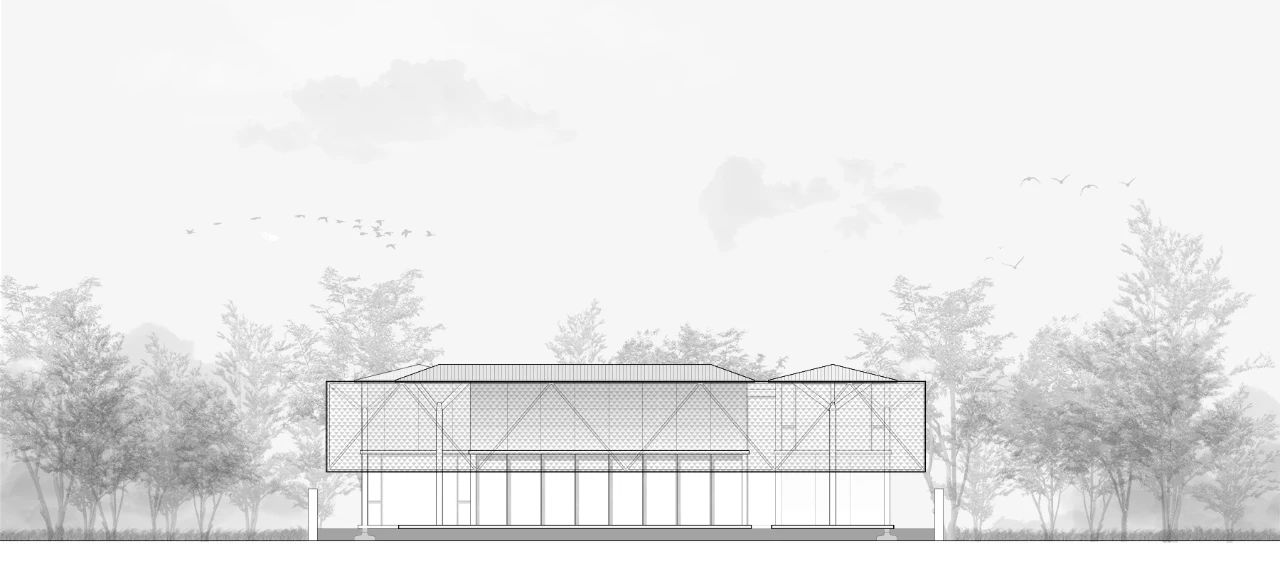

剖面图

立面图

项目信息
建筑设计:山水秀建筑事务所 Scenic Architecture Office + 出品建筑事务所Doarchi
地址:庄行镇渔沥村,奉贤区,上海
项目年份:2021
面积:686.0 ㎡
摄影师:苏圣亮、梁山
主创建筑师:祝晓峰,丁鹏华
设计团队:路遥、唐家佳、杜雪、刘志远、梁家权
结构顾问:缪建波、陈通
幕墙顾问:上海华艺幕墙系统工程有限公司
业主:上海杭州湾经济技术开发有限公司
结构系统:Y形钢柱梁悬挂结构
建筑材料:氧化铝风动幕墙、花岗石板、青灰色铝板、超白中空Low-E玻璃、深灰色铝镁锰立边咬合屋面系统
