桐乡原舍·河洲：室内、室外交替使用的栖居空间

漫田画乡·画圣浜理想村项目位于河山镇东浜头村核心区位于画圣桥南圣浜两个自然组河山政府引入乡伴文旅集团依托丰子恺陵园、逃难码头等文化元素和画圣桥自然村落退散进集后保留的工业厂房农业产业基地等资源规划建设一个集精品滨水民宿、艺术餐厅画圣学院、乡村艺术馆滨水茶吧等建筑群的理想村融合周边水系、农田等自然环境要素通过完善基础设施提升沿线环境打造具有示范性和影响力的美丽乡村田园综合体河山镇以打造画圣浜理想村项目为契机积极探索农业与旅游、农业与文化的融合发展把美丽乡村转化成美丽产业、美丽经济美丽生活打造嘉兴市的乡村未来社区本次原舍·河洲的建设作为第一批建设投入启动的项目


区域区位版权: y.ad studio


项目区域版权: y.ad studio

从地域、文化元素开始
项目所在地离乌镇、南浔等江南水乡古镇均不远。桐乡在我脑海中的印象总是关联着水乡古镇也许是乌镇知名度太高的原因提起桐乡就能想到古镇埠头，小桥流水和狭小的街巷空间……但是除此之外木心和丰子恺漫画也是我可以立马想到的元素
而本次项目所在地不仅在桐乡而且东浜头村与丰子恺先生又有着千丝万缕的关系这里作为丰子恺先生出生与晚年生活的地方有画圣桥、有1934年抗日战争爆发后丰子恺先生乘船逃离故乡的逃难码头和丰子恺先生的陵墓


地域特征、文化元素分析与启发 版权: y.ad studio（图中引用图片来源于网络）


项目所在村庄原始肌理版权: y.ad studio


场地现况版权: y.ad studio

从理想的栖居空间展开 设计之初运营方提出几个要求面积要小、密度要低、使用空间要大要独立、而且得有别墅的感觉所以在户型设计上一直围着面积、密度舒适、功能多而全还能类别墅的居住场所的方向进行经过推敲和讨论我们设定了几个原则使之成为一个有别于常规住宅的居住使用体验空间
a、类独栋空间，控制在80-100平左右的空间面积，具有上下层空间。b、室内外空间交替使用。c、在居住体验中注入诗情画意，融入自然，“可观可行、可游可居”。


构思草图版权: y.ad studio


建筑单体分析图版权: y.ad studio


建筑模型版权: y.ad studio


建筑模型版权: y.ad studio

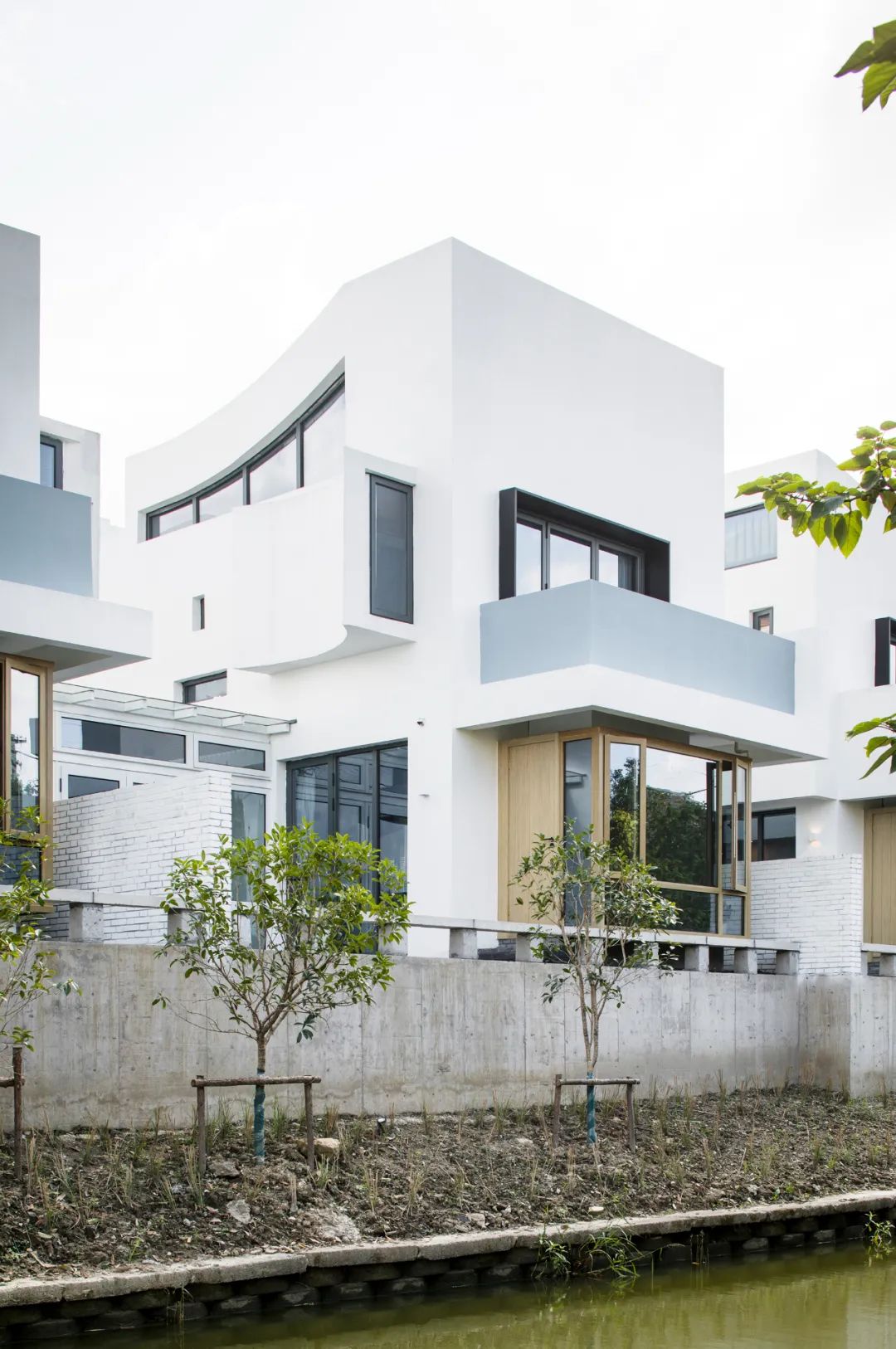

民宿建筑外立面版权: Peter Dixie / Lotan Architectural Photography


民宿外立面版权: Peter Dixie / Lotan Architectural Photography


民宿阳光房外立面 版权: 严旸


民宿外立面 版权: 严旸


民宿外立面版权: Peter Dixie / Lotan Architectural Photography

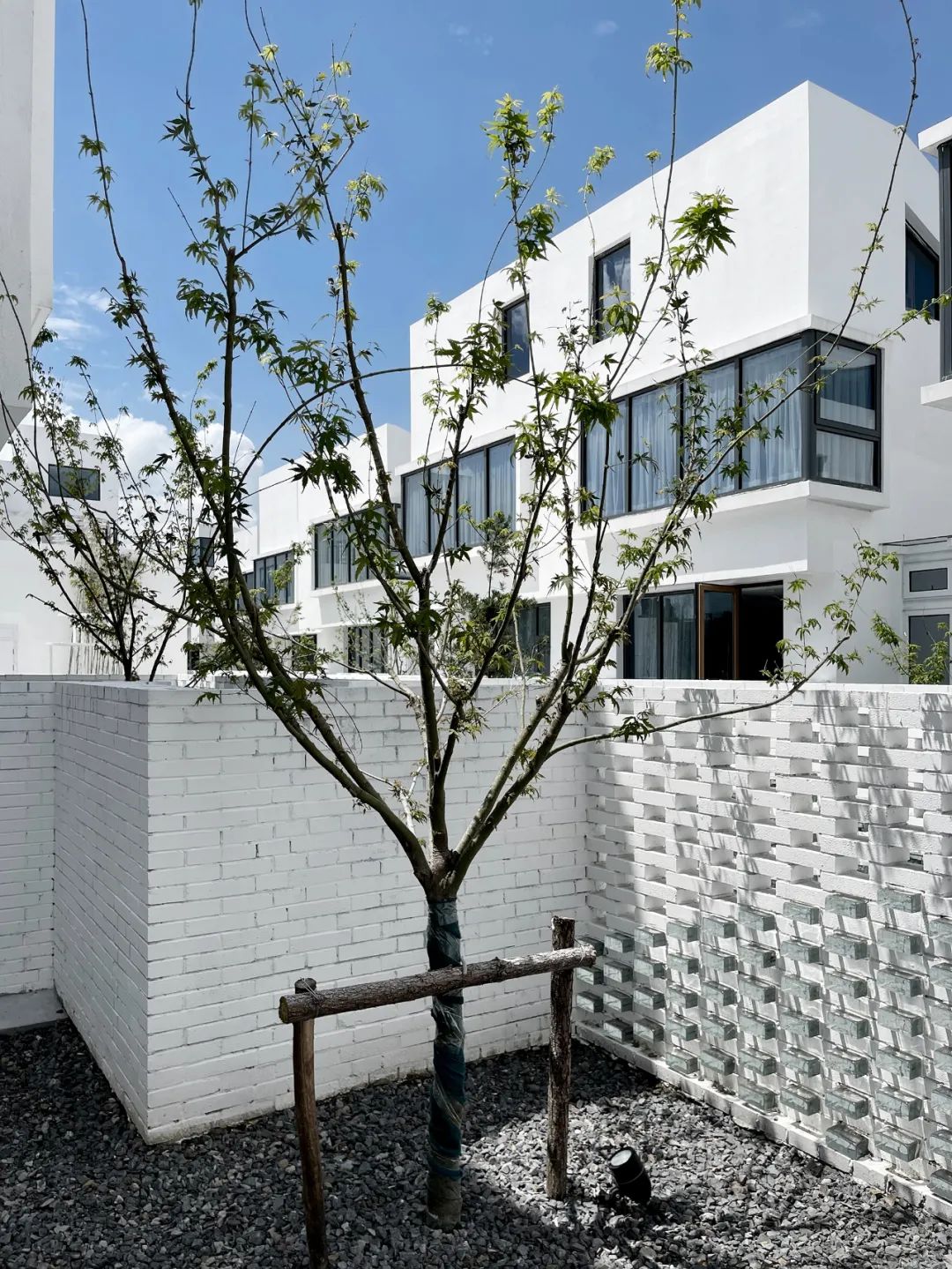

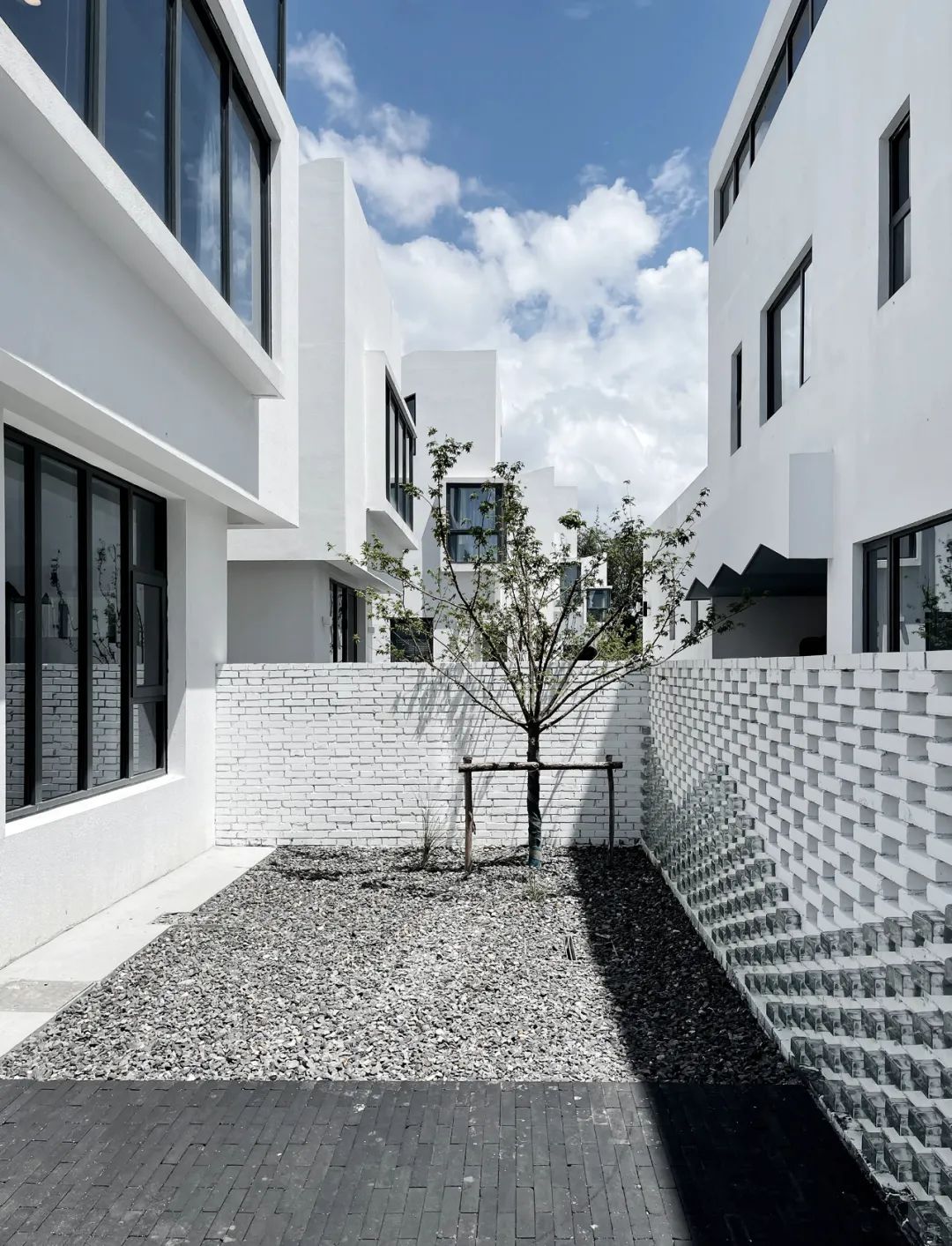

民宿内庭院 版权: 严旸


民宿内庭院 版权: 严旸


民宿内庭院 版权: 严旸


民宿1F室内空间版权: Peter Dixie / Lotan Architectural Photography


民宿1F室内餐厅版权: Peter Dixie / Lotan Architectural Photography


民宿1F茶室版权: Peter Dixie / Lotan Architectural Photography


民宿楼梯版权: Peter Dixie / Lotan Architectural Photography


民宿楼梯 版权: 严旸


民宿2F楼梯间 版权: 严旸


公区建筑外立面版权: Peter Dixie / Lotan Architectural Photography


公区建筑外立面版权: Peter Dixie / Lotan Architectural Photography


公区建筑外立面版权: Peter Dixie / Lotan Architectural Photography


公区外廊道 版权: 严旸


公区内廊道版权: Peter Dixie / Lotan Architectural Photography

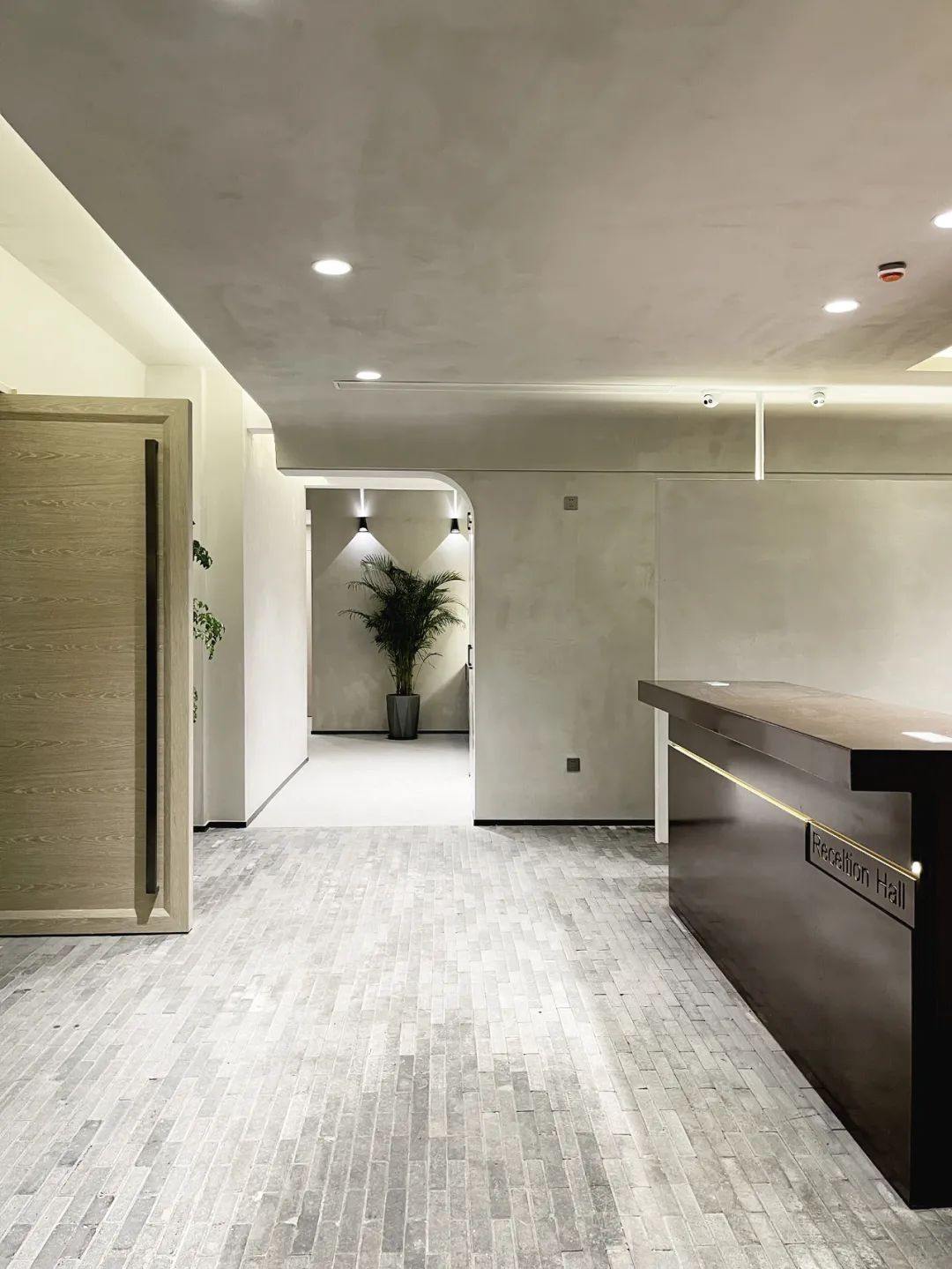

公区接待台版权: Peter Dixie / Lotan Architectural Photography


公区门厅版权: Peter Dixie / Lotan Architectural Photography


公区门厅版权: 严旸


公区卫生间过道 版权: 严旸


公区洗手间版权: Peter Dixie / Lotan Architectural Photography

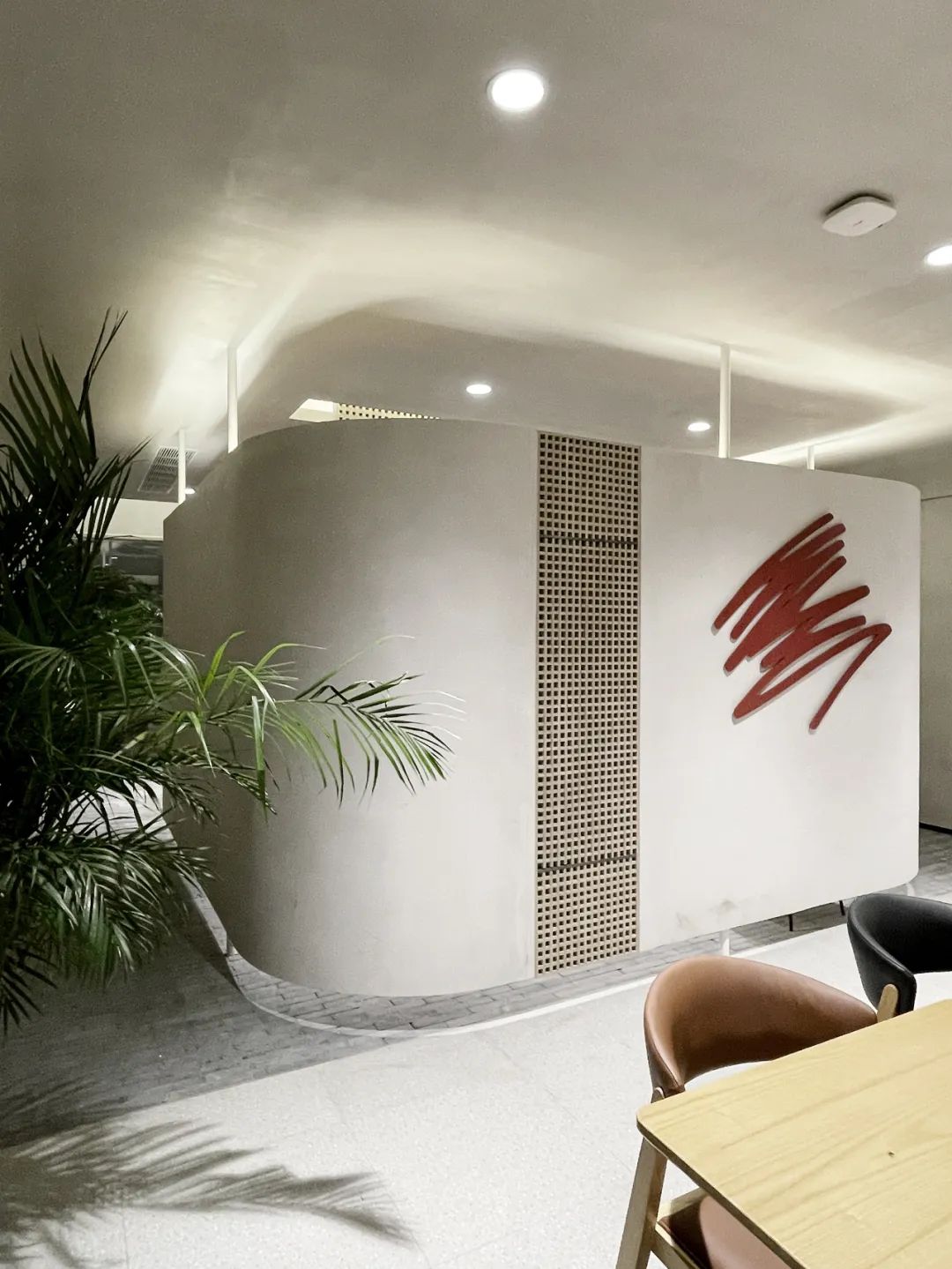

公区咖啡区&水吧版权: Peter Dixie / Lotan Architectural Photography


公区早餐厅 版权: 严旸


公区早餐厅 版权: 严旸

符合当代生活与审美的方式诠释江南水乡民居 在设计策略上主要从以下几个方面进行设计 保持临水而居的水乡特色 首先在场地设计上将场地重新进行了调整项目北面与东面均为河道而南面则有一片水塘但是彼此之间不能连通我们将原水塘与河道之间进行串联形成三面环水的半岛式地形并保留了原有场地大树
然后将功能建筑避开大树、环河而建尽量保持自然原始植被环境同时分不同区域植入三个公共亲水、皮划艇平台让其形成一个类似江南水乡公共埠头的亲水平台空间


场地整理分析图版权: y.ad studio


公共埠头亲水平台分布图版权: y.ad studio

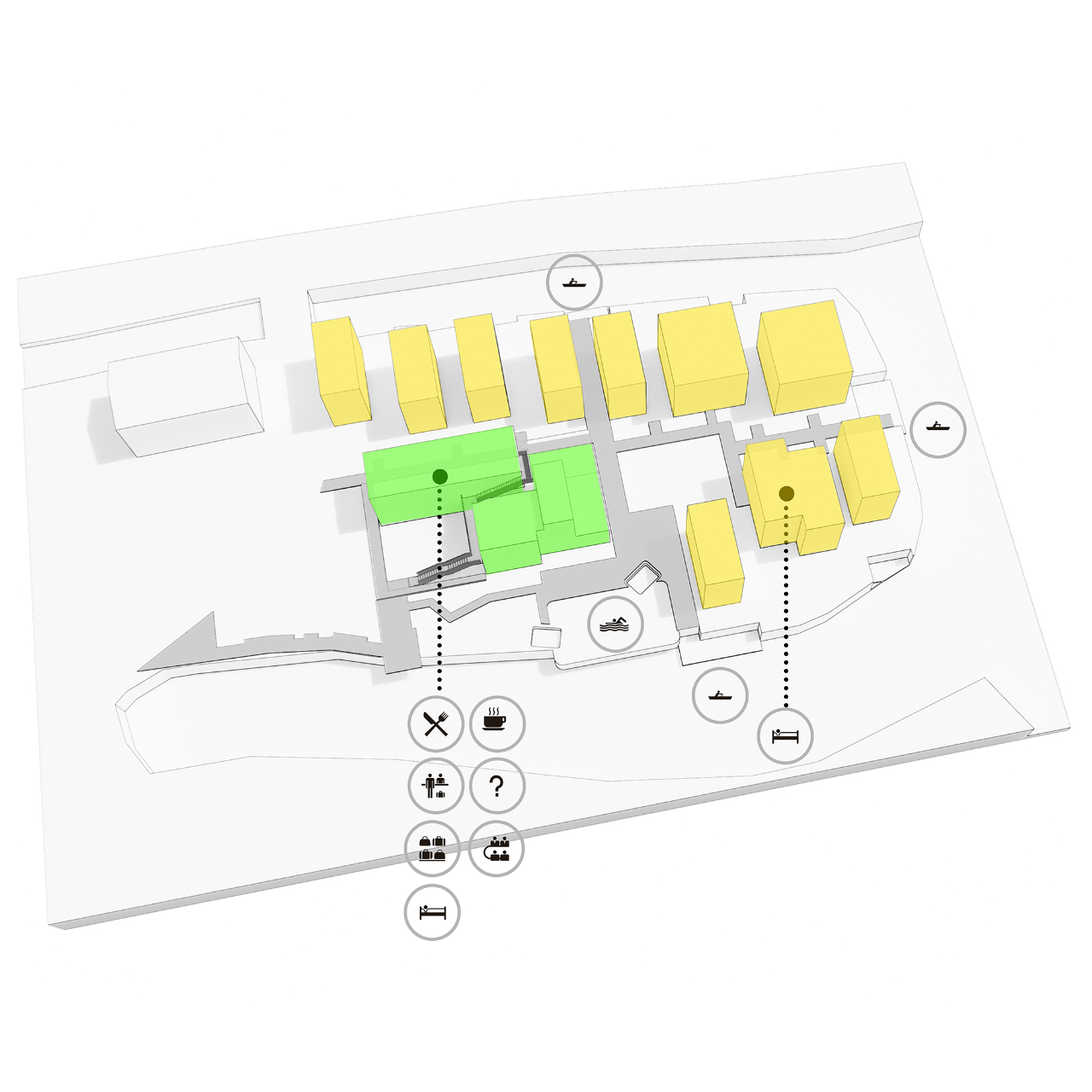

功能分布分析图版权: y.ad studio


剖面分析图版权: y.ad studio


全区鸟瞰 版权: 严旸


夜间鸟瞰 版权: 严旸


夜间鸟瞰 版权: 严旸

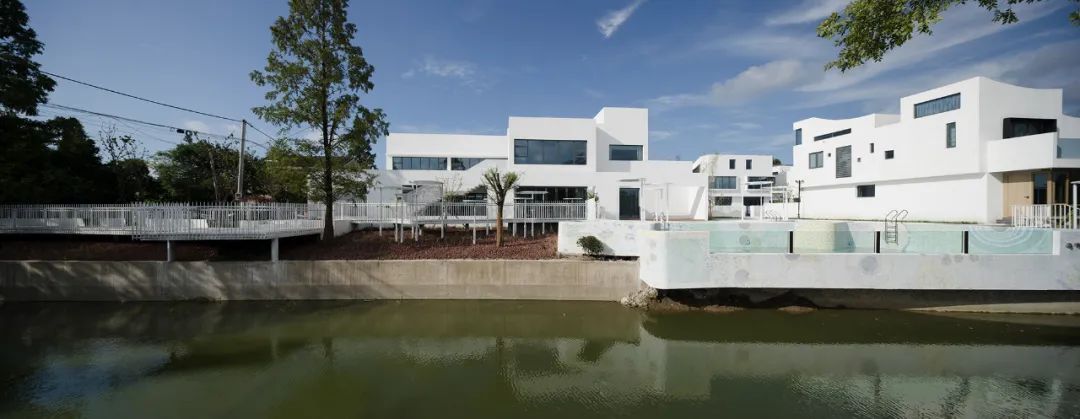

建全区南外立面版权: Peter Dixie / Lotan Architectural Photography


全区南外立面 Overall south facade 版权: Peter Dixie / Lotan Architectural Photography

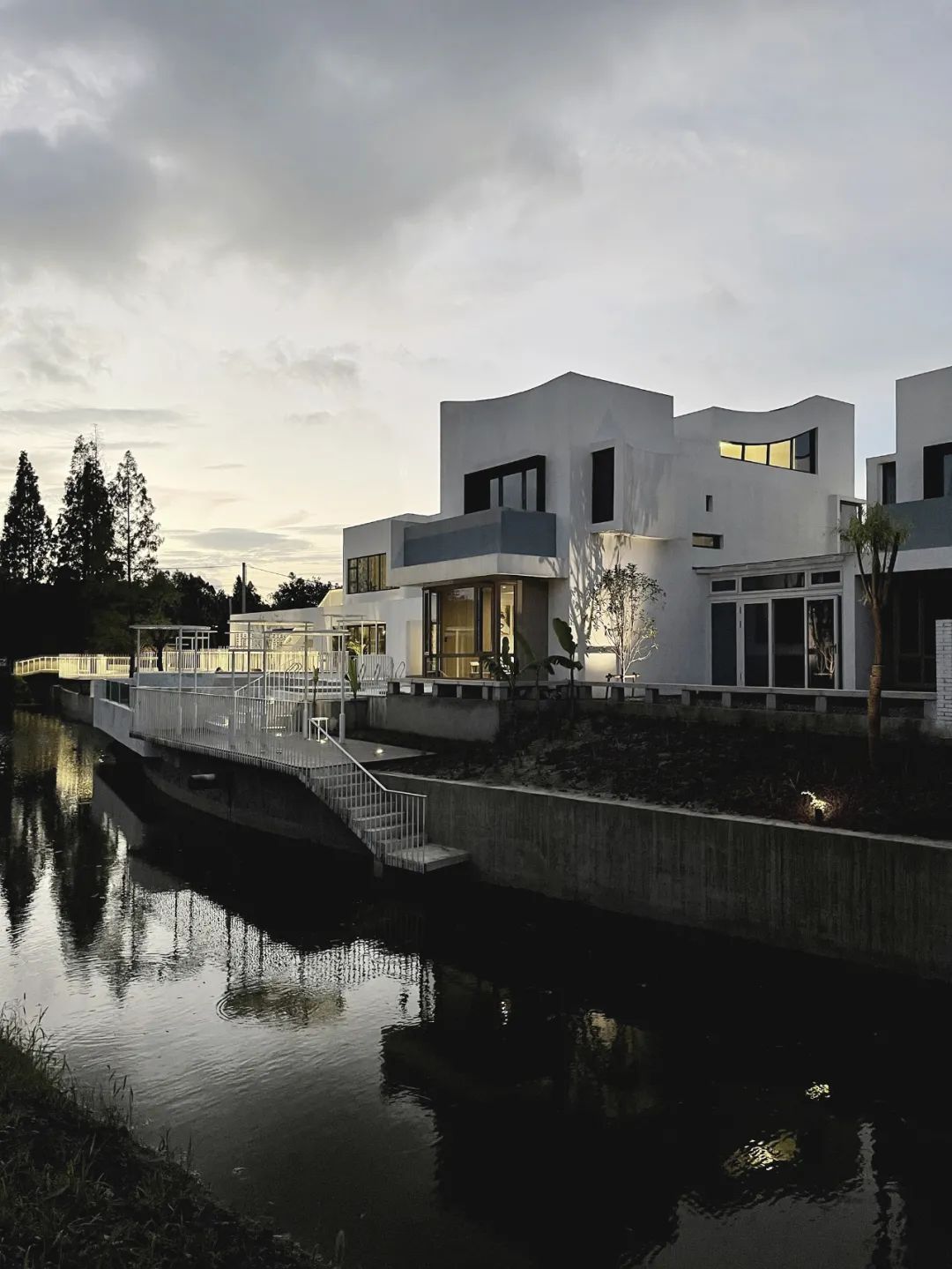

傍晚全区南外立面版权: Peter Dixie / Lotan Architectural Photography


傍晚全区南外立面 版权: 严旸


公共亲水平台 版权: 严旸


公共亲水平台 版权: 严旸


公共亲水平台 版权: 严旸


独享亲水平台 版权: 严旸

其次制造一条游走的动线来串联各个空间用行走的方式感受场所的变化增强体验感与仪式感通过曲折的廊桥和缩小尺寸的通道植入犹如园林及街巷的人行尺度感与视觉观感场地原入口处大水杉树在保留的同时让架空廊桥穿行其中形成一个钻入树林感觉的入口空间制造行走体验和新奇感的同时也让其具有整理思绪的仪式感暗示着走过这段后将进入到另一个完全不一样的环境


游走动线分析图版权: y.ad studio


曲折廊桥 版权: 严旸


曲折廊桥 版权: 严旸

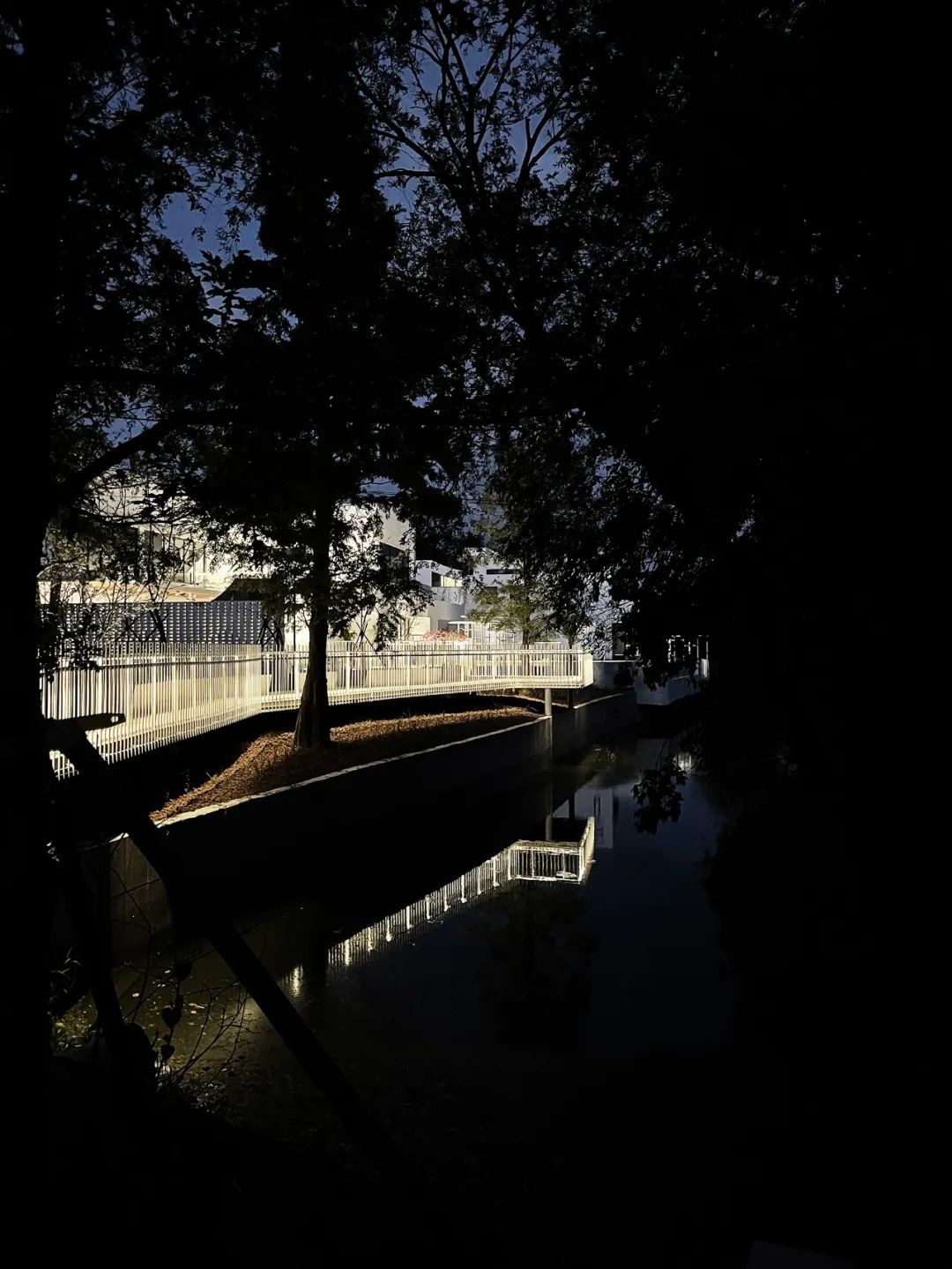

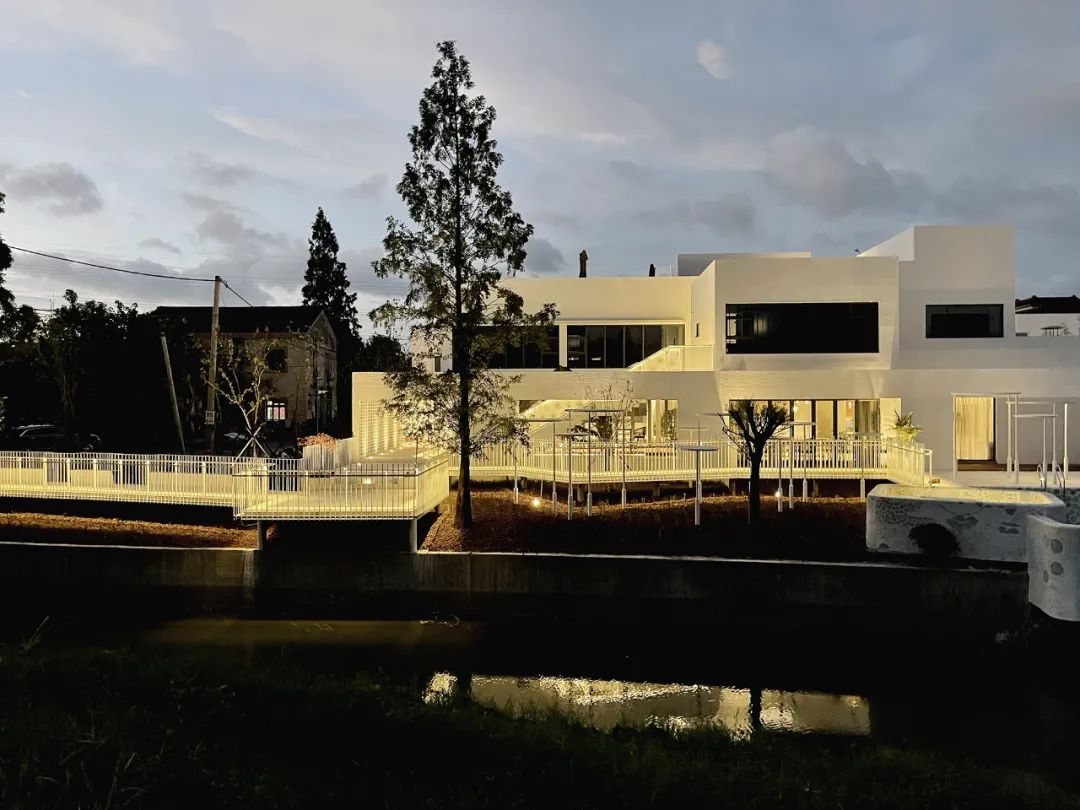

曲折廊桥夜景 版权: 严旸


曲折廊桥夜景 版权: 严旸


曲折廊桥版权: Peter Dixie / Lotan Architectural Photography


内部巷道 版权: 严旸


内部巷道版权: Peter Dixie / Lotan Architectural Photography


内部巷道 版权: 严旸

从漫画中来 由于场地原因景观以一种什么样的方式介入一直都是困扰我们的一个问题最初设想的以园林的方式介入觉得场地太过于局限无法展开而且感觉偏沉重和拥挤刻意的人工植栽与造景也容易造成日后维护成本增加或是形成消极空间索性以“留白空间、减少投入回归纯粹、回归日常、植入艺术”的方式来塑造用单纯的设计手法及普通、自然的材料、野趣的植栽来大面积展开并将前区道路也纳入景观范围加强场地整体感的同时形成外部与内部两个呼应空间在注入艺术主题后形成两个艺术活动广场并以此为基底在场地中植入丰子恺先生的画中元素通过提炼与演变植入到场地景观、艺术装置与室内空间中


广场分布图版权: y.ad studio


艺术装置分布图版权: y.ad studio


整体空间生成分析图版权: y.ad studio分析图版权: y.ad studio


活动中庭 版权: 严旸

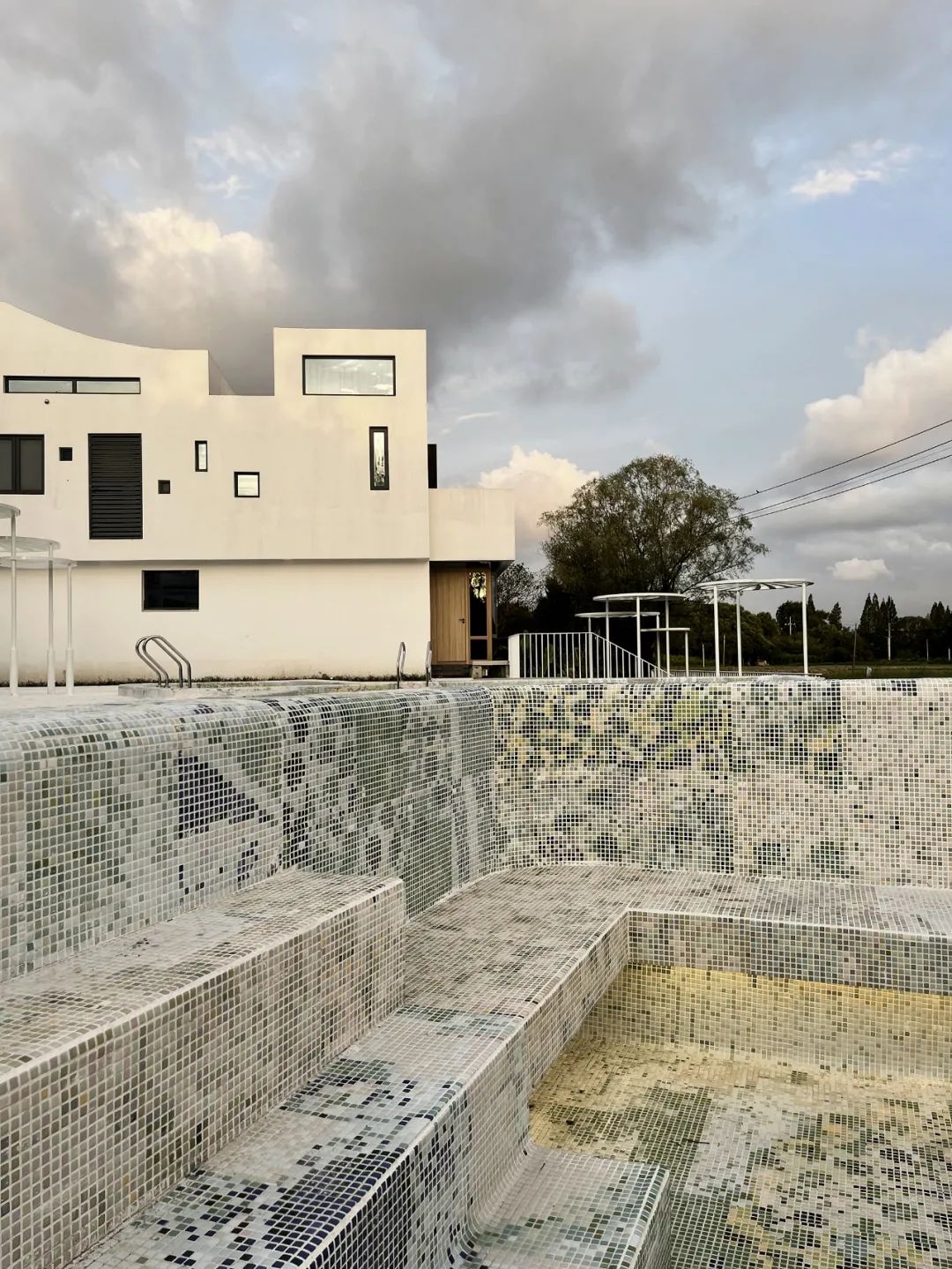

艺术泳池 版权: 严旸


艺术泳池 版权: 严旸

项目图纸


总平图版权: y.ad studio


竖向平面图版权: y.ad studio


全区剖立面图版权: y.ad studio

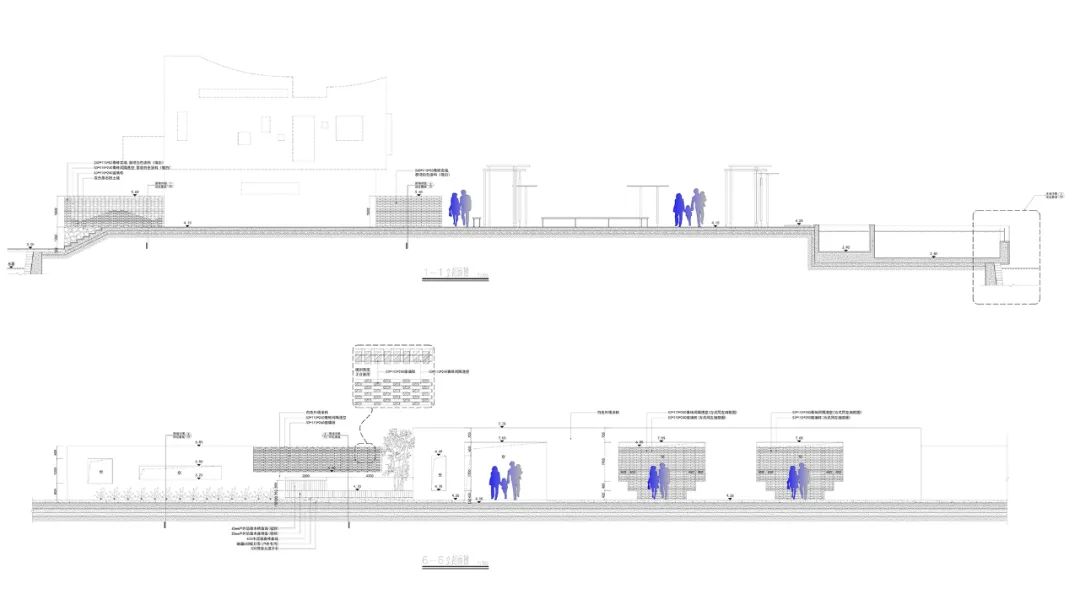

节点详图版权: y.ad studio


公区一层平面图版权: y.ad studio


公区二层平面图版权: y.ad studio


民宿一层平面图版权: y.ad studio


民宿二层平面图版权: y.ad studio

项目名称：桐乡漫田画乡·理想村原舍·河洲
建设单位：桐乡市河山镇东浜头股份经济合作社
设计委托：乡伴文旅建筑、景观、
室内设计：y.ad studio | 上海严旸建筑设计工作室（www.sh-yad.com）
结构设计：霍振忠建筑设计院：上海时代建筑设计院
施工单位：上海景域园林建设发展有限公司
项目团队：严旸、吴可嘉、严昱、胡红梅
建筑面积：1901.68平方米
主要材质：水洗石、外墙涂料、竹钢、水泥肌理漆、马赛克、水磨石砖、木饰面
设计时间：2019.12-2020.10
建造时间：2020.10-2021.08
摄影版权：Peter Dixie（英） / 洛唐建筑摄影、严旸
