古朴青瓦:设计师手下的高级玩法


[版块:项目实践·作品库] [分类:设计材料] [复制链接] 报告无效帖子查看: 69|回复: 0
版主|建筑僧 发表于 2021-10-9 21:49:17 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 建筑僧 于 2021-10-9 21:52 编辑

编者按:本文来自微信公众号设计材料(gh_8c53f8db6a33),欢迎关注。


古朴青瓦:设计师手下的高级玩法

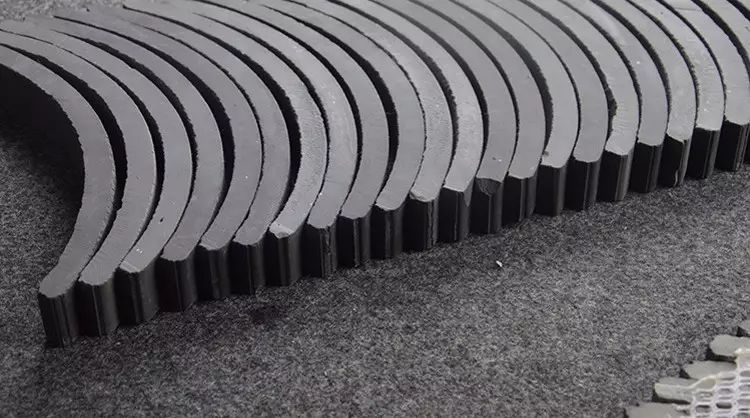

青瓦
北方称阴阳瓦,南方称蝴蝶瓦俗称布瓦,是一种弧形瓦成本和造价相对低廉一般来说当地黏土就可以满足要求不需要上釉烧制完成后加一道洇窑工序洇窑之后起化学反应从而呈现青灰色

青瓦给人以素雅沉稳、古朴宁静的美感加上其成本低、防水隔热保温等优越性能是被用于房屋铺装的基本材料对于普通民众而言瓦上是四季轮回云卷云舒,日出日落瓦下是人生百态柴米烟火,浮生若梦

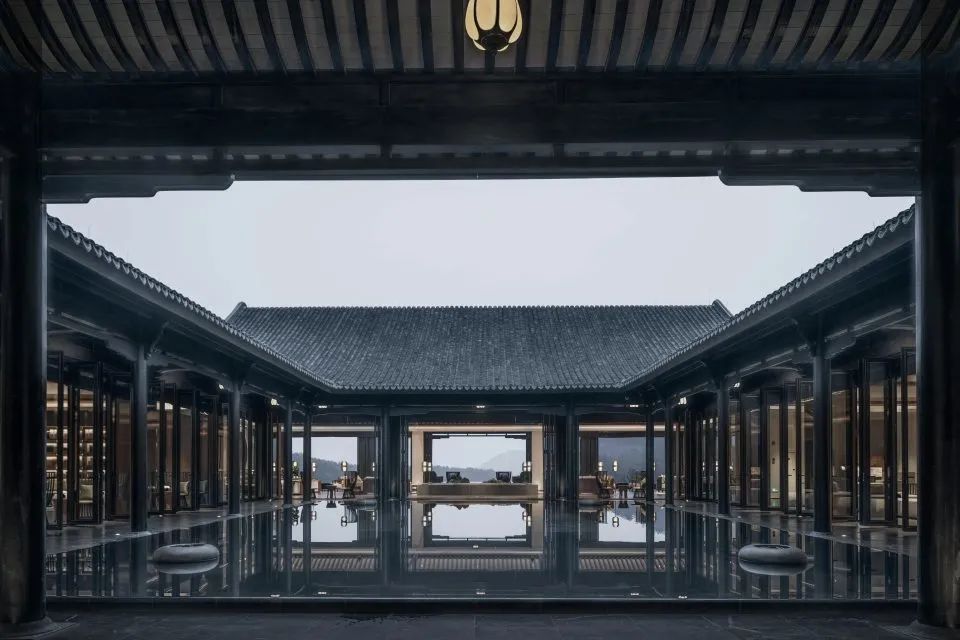

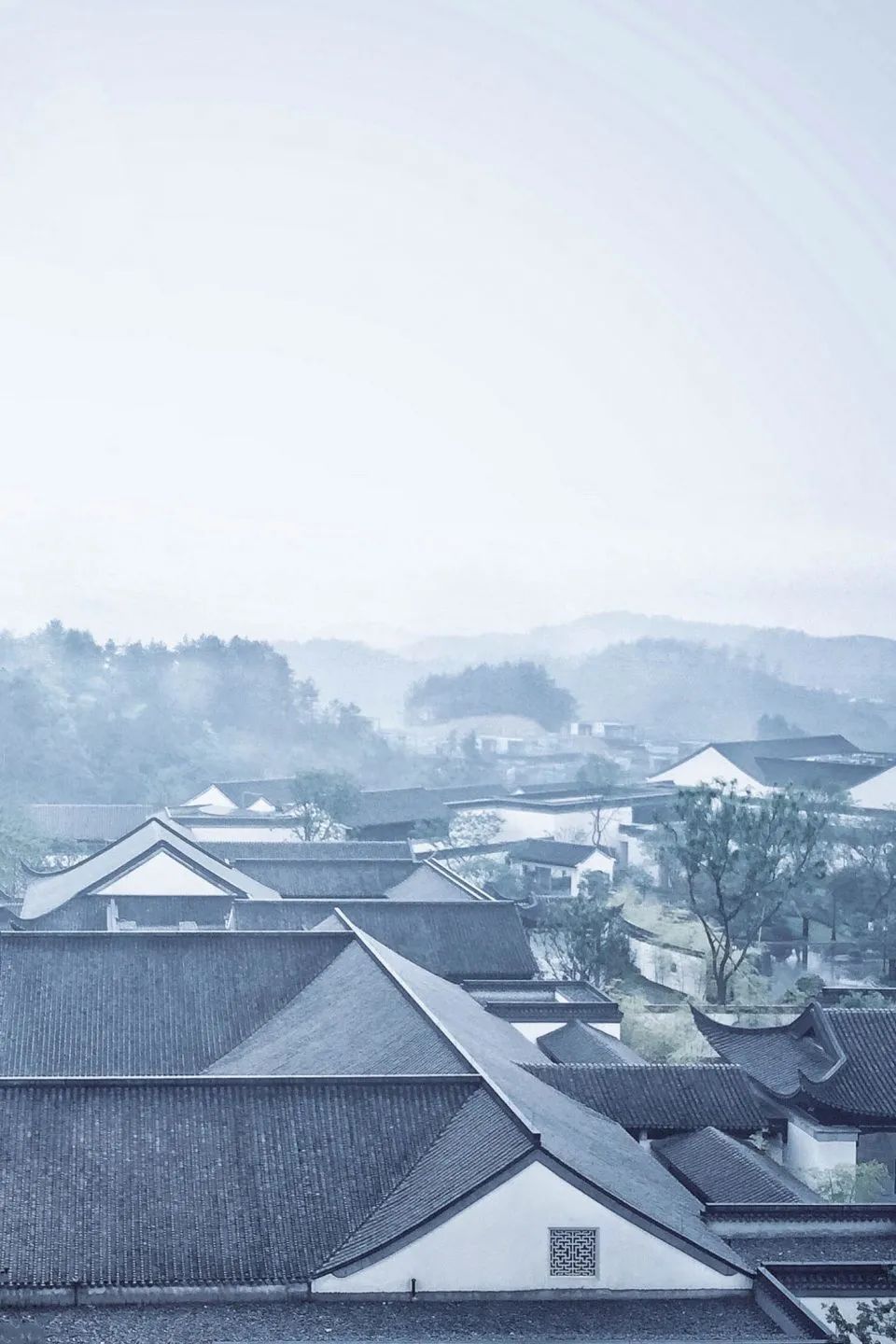

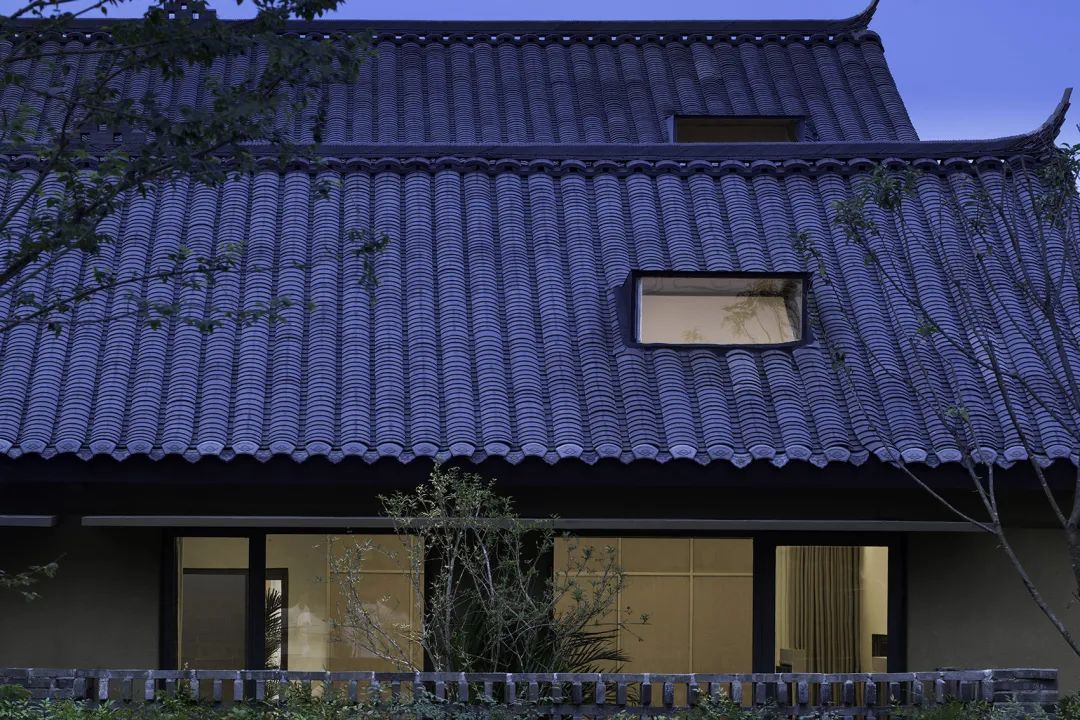

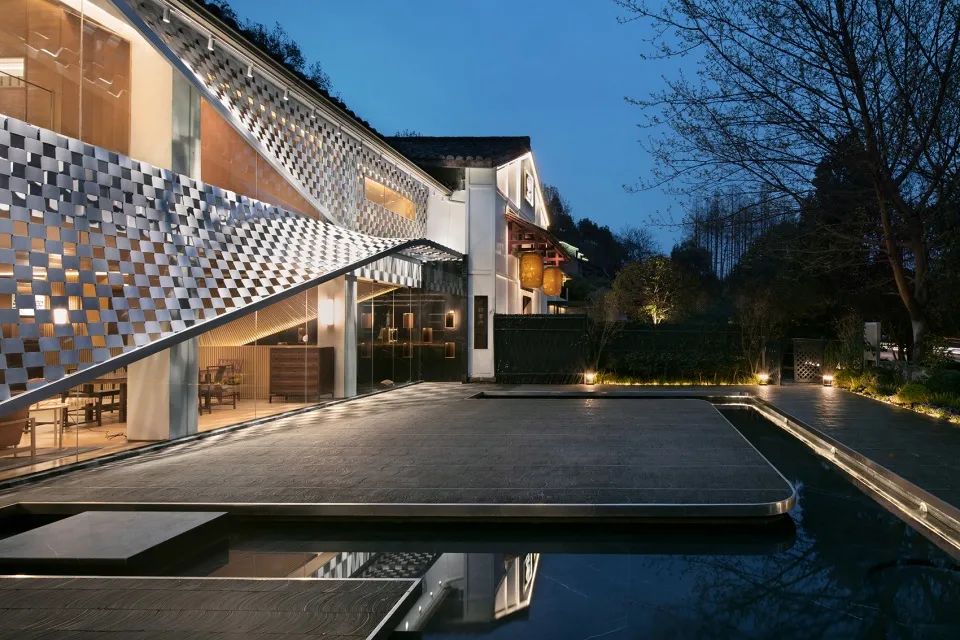

▲安吉悦榕庄度假酒店 / 卓时设计

青瓦白墙更是我国传统江南地区的建筑风格青瓦屋面整体颜色秀丽清淡具有浓重的文人气息
今天我们一起来了解下这个古朴的建筑材料~

01.材料特性

青瓦以粘土(包括页岩、煤矸石等粉料)为主要原料,经泥料处理、成型、干燥和焙烧而制成。


青瓦制作工艺 培土 —晒土 — 闷水 —踩泥 —做泥墙 —瓦坯加工 — 整形—卸坯 —晾晒 — 装窑 —烧制— 出窑。

▲培土、踩泥

▲卸坯,晾晒

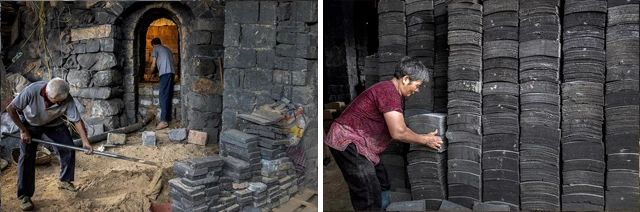

▲烧制,出窑

青瓦特性 优点:青瓦原料可就地取材,造价低廉,具有黏土厚重的天然本色,质地细腻;常以交叠方式铺设屋顶,隔热性能良好。缺点:青瓦属脆性材料,施工易损坏;小青瓦片小,施工效率低,且需要大量木材。青瓦规格一般长为200mm,宽为130~200mm,厚度为6~10mm。


▲梧桐山院 / 李益中空间设计根据青瓦在建筑部位的运用,可分为花边、筒瓦、板瓦、滴水、三星脊、勾头、挡沟、瓦脸等组成。

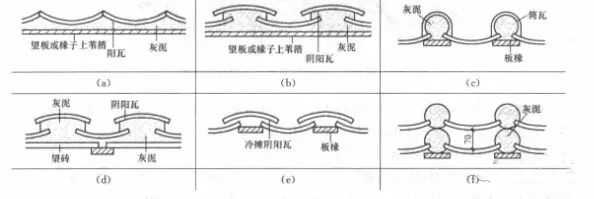

构造类型 常见的小青瓦构造类型有以下几种:(a)所示为单层瓦,适用于少雨地区;(b)、(d)所示为阴阳瓦,适用于多雨地区;(c)所示为筒板瓦,适用于多雨地区;(e)所示为冷摊瓦,适用于炎热地区;(f)所示为通风屋面,适用于炎热地区。


青瓦最常见的铺筑形式分为仰瓦屋面(也称单层瓦)、俯仰瓦屋面(也称阴阳瓦)。一般在雨雪量较小的地区,常采用仰瓦屋面,即屋面全部用仰瓦铺筑成行。在雨、雪较大的地区,多采用俯仰瓦屋面,即在两行仰瓦之间的灰梗上再铺盖一行俯瓦。

▲仰瓦屋面

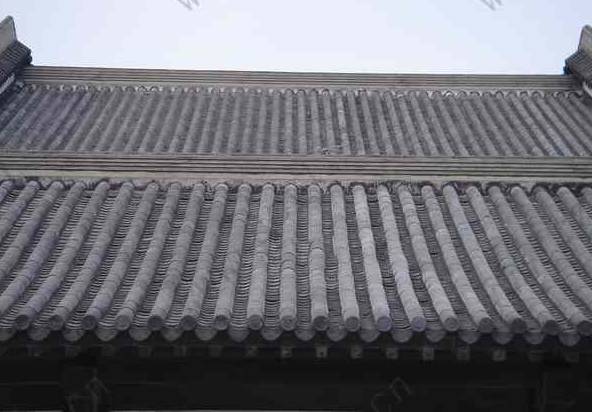

▲俯仰瓦屋面

随着国家对土地资源的保护力度逐年加大,粘土建材制品在部分城市限制使用,小青瓦的用量逐年减少,因此市场上出现了很多仿古青瓦,仿古青瓦胚体为炻瓷质或炻质,可以生产各种颜色,各种形状和大小。



02.青瓦的创意应用

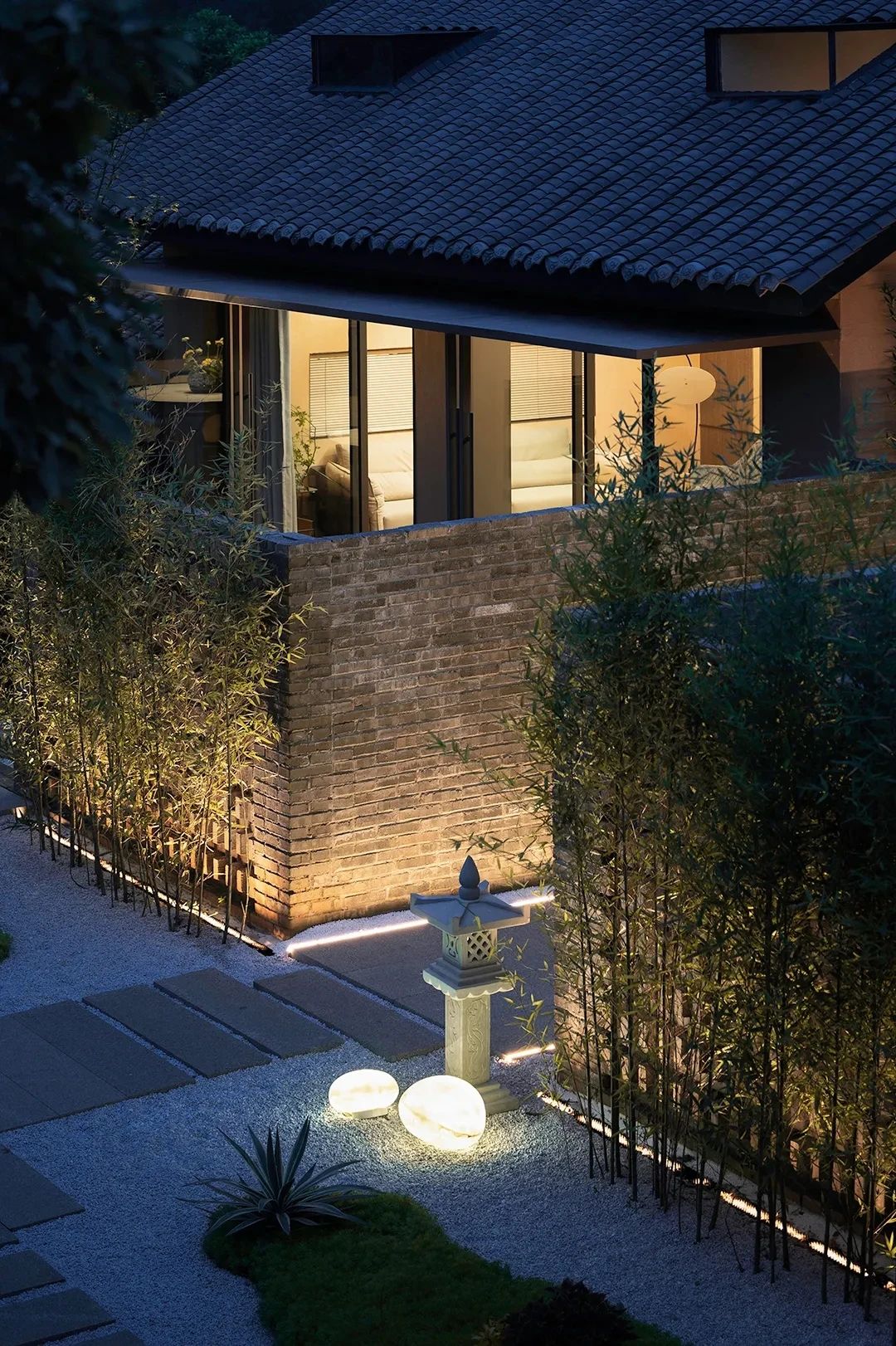

青瓦: 屋面应用

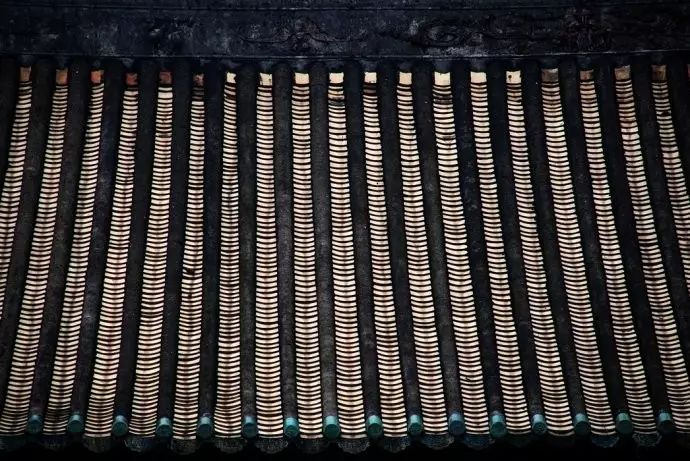

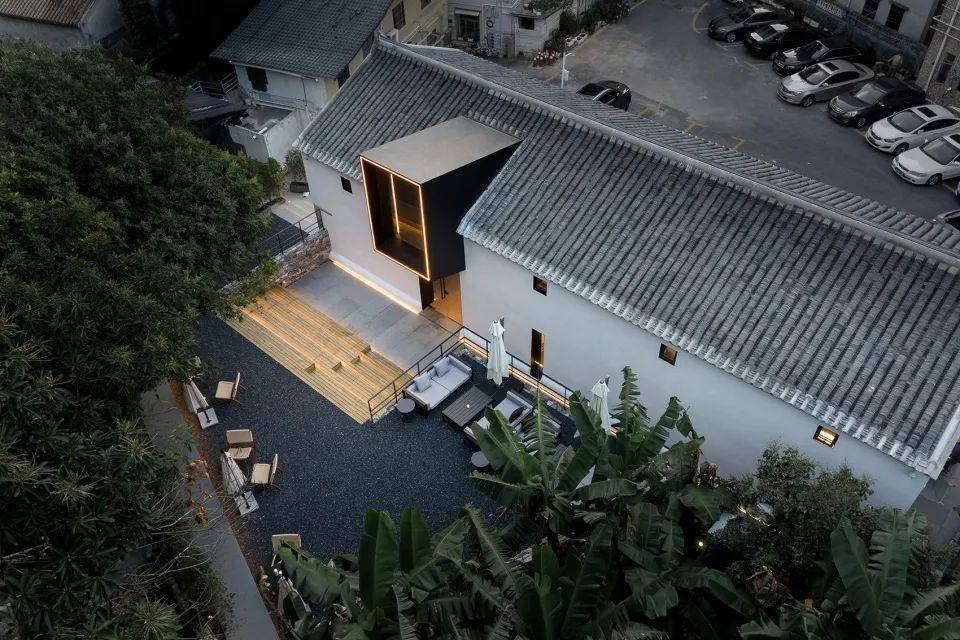

青瓦曾经是不可或缺的屋顶元素在东方传统建筑中瓦片是屋顶的常见用材有序排列的瓦片可以让屋面过渡之处平滑而连续让建筑本身更显挺拔质朴现代屋顶的应用更加创意多元化

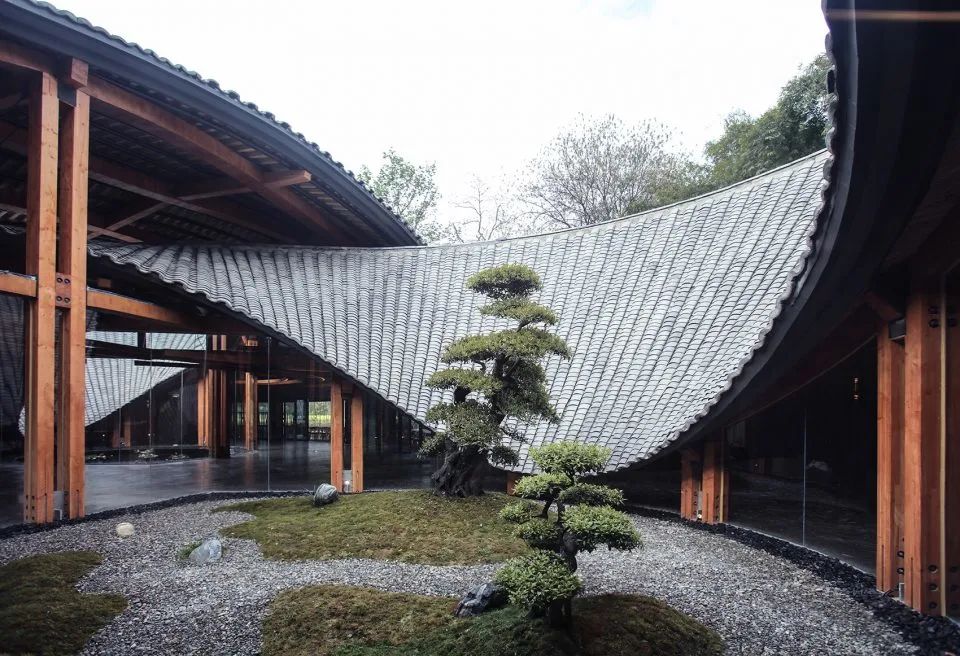

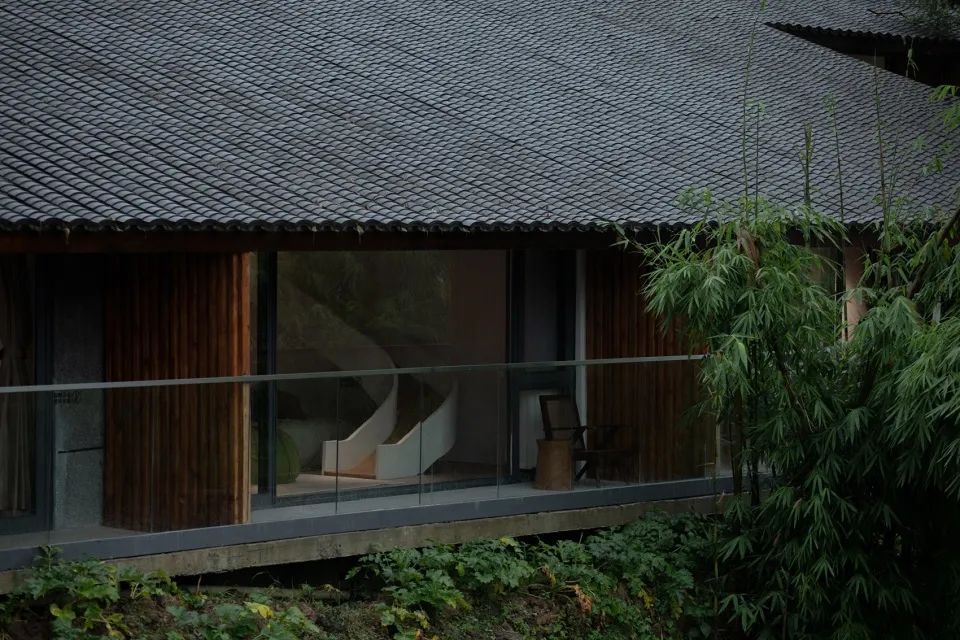

椒兰山房·叠院 / 赤橙建筑空间设计

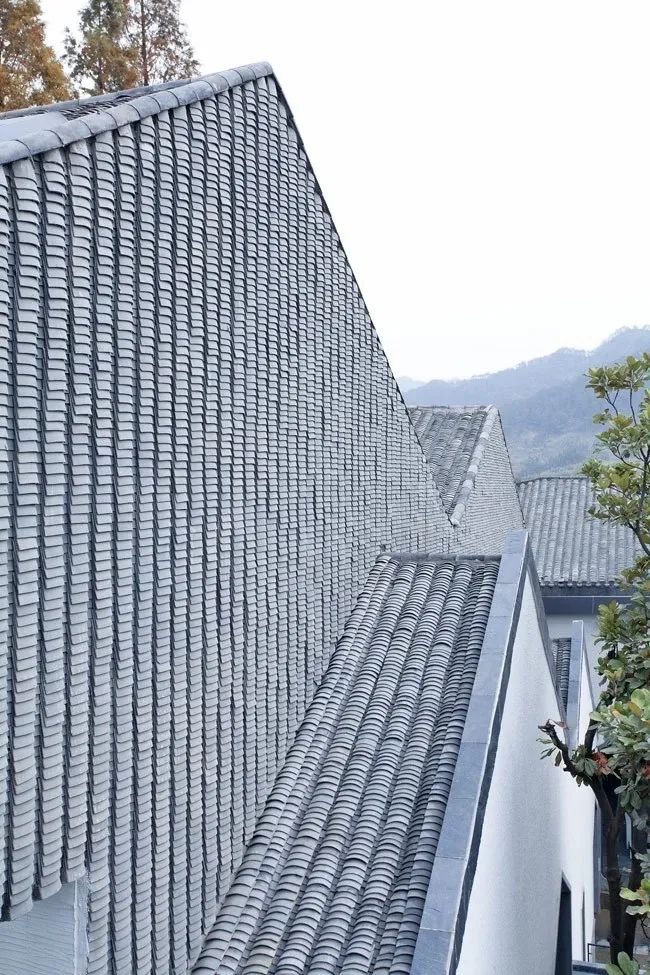

绩溪博物馆 / 李兴钢建筑工作室

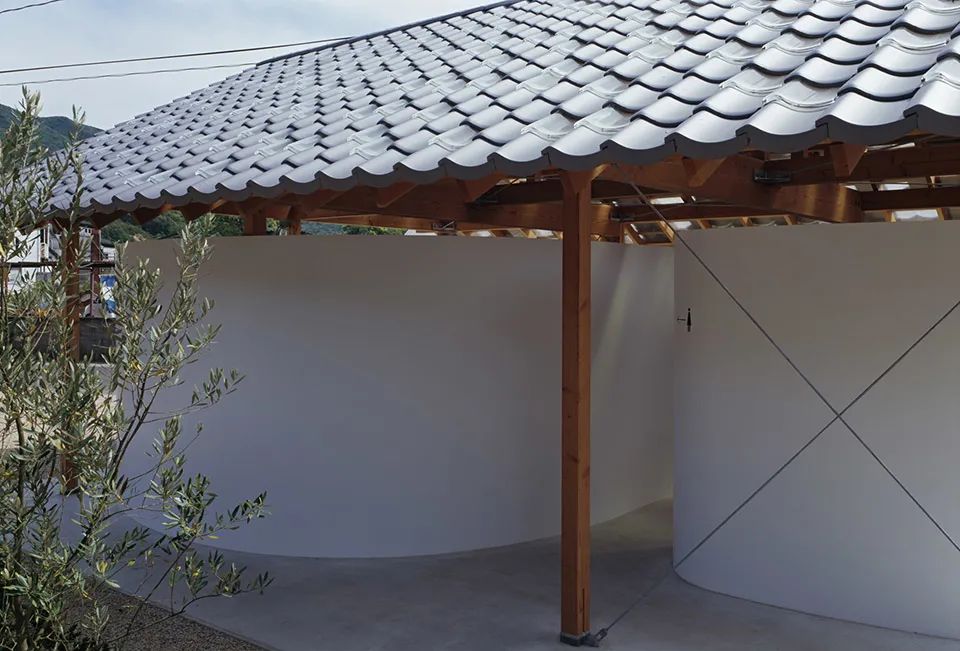

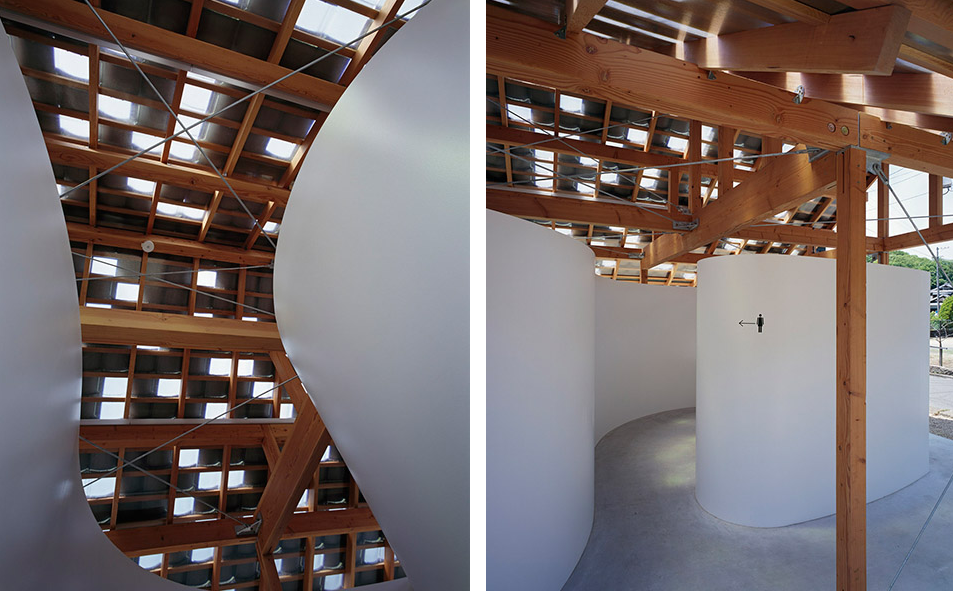

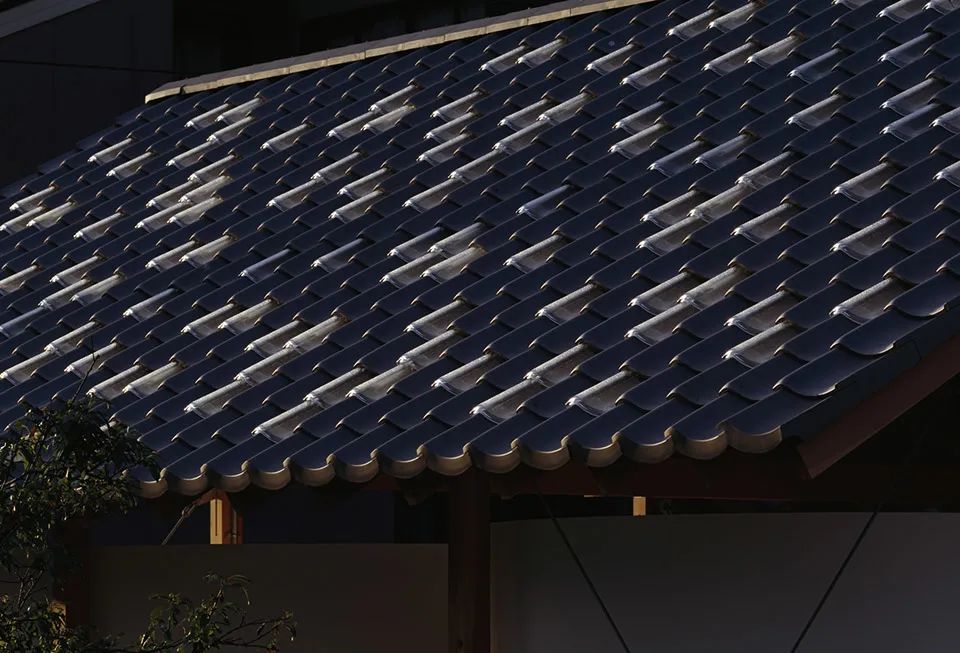

濑户内岛艺术节项目之小豆岛公共厕所 / Tato Architects
烟色瓦片和玻璃瓦片排成马赛克花式做成屋顶,两种瓦片互相兼容,阳光透过别有一番趣味。




竹里 / 创盟国际

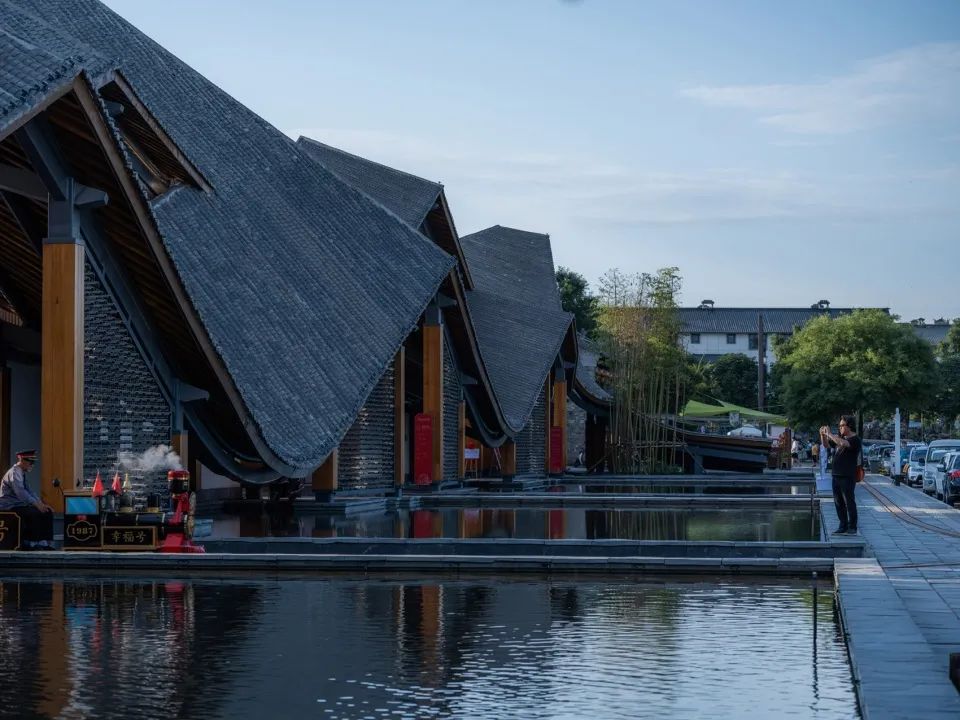

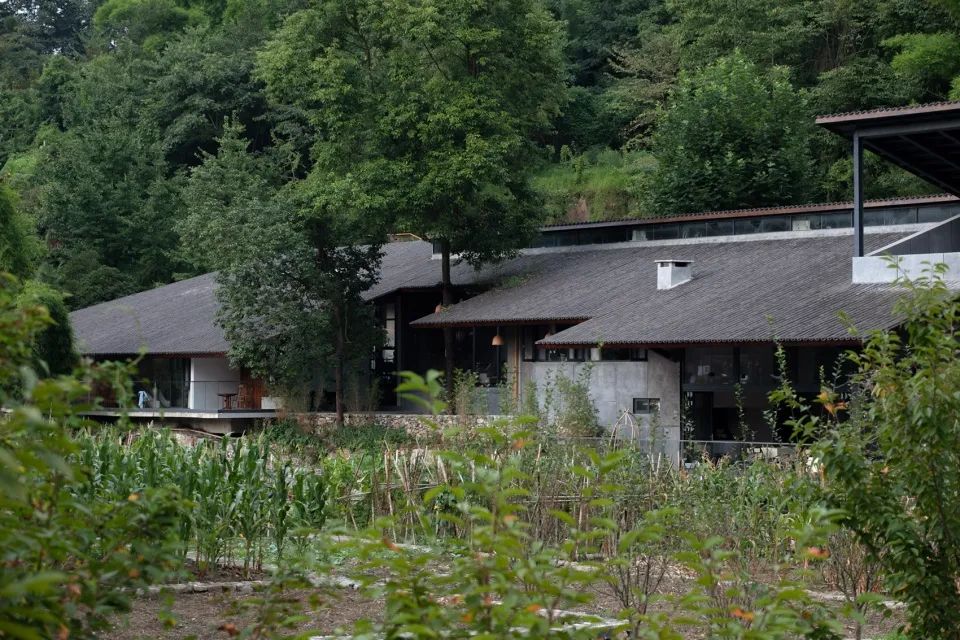

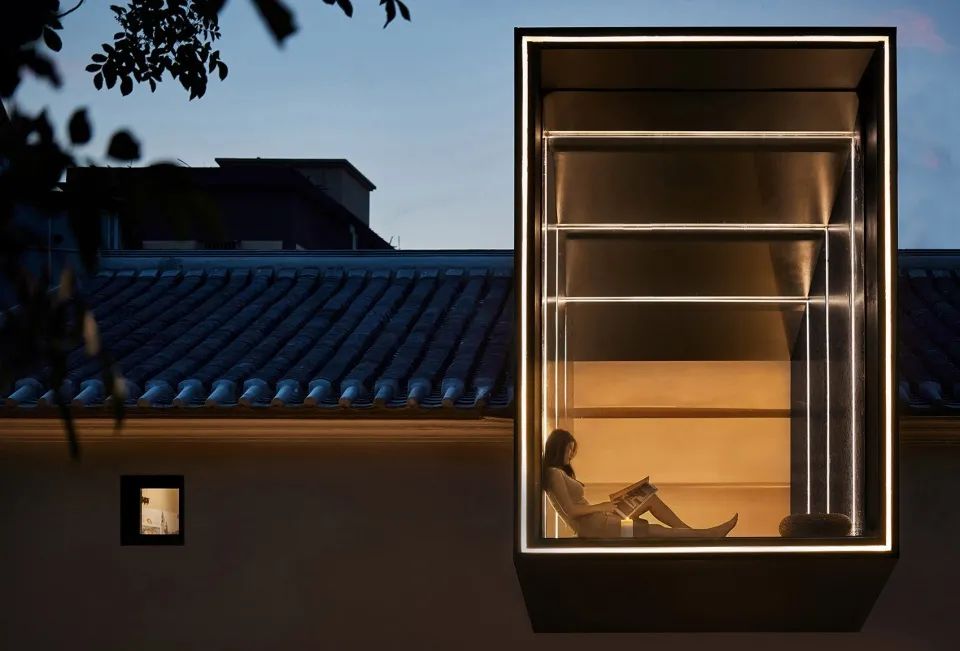

溪边酒店(原乡味坊)/ 时地建筑工作室



“西府里”文化艺术村 / 成都塞纳园境设计咨询有限公司

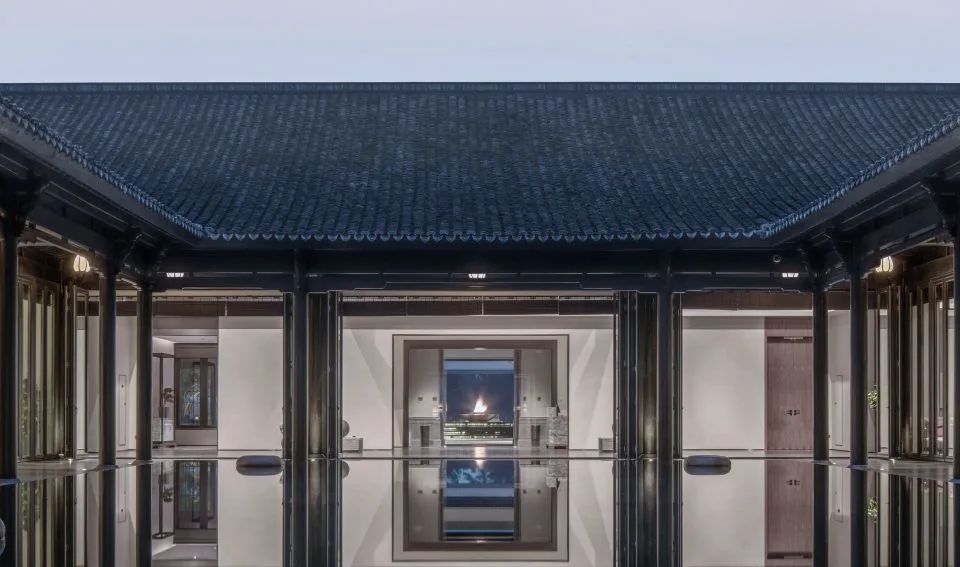

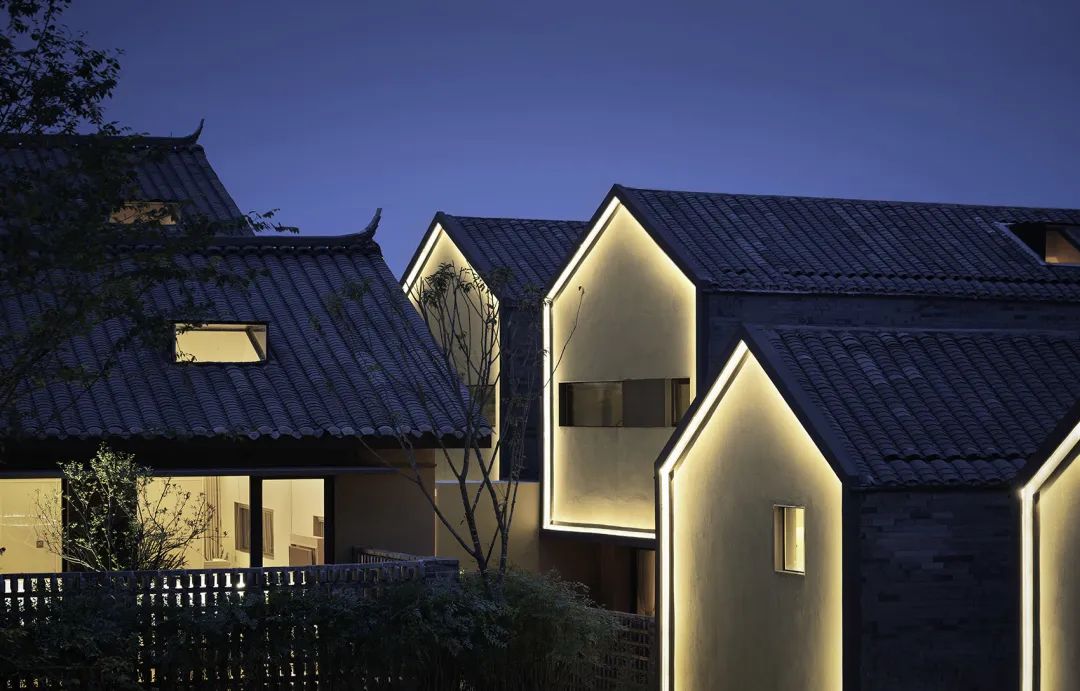

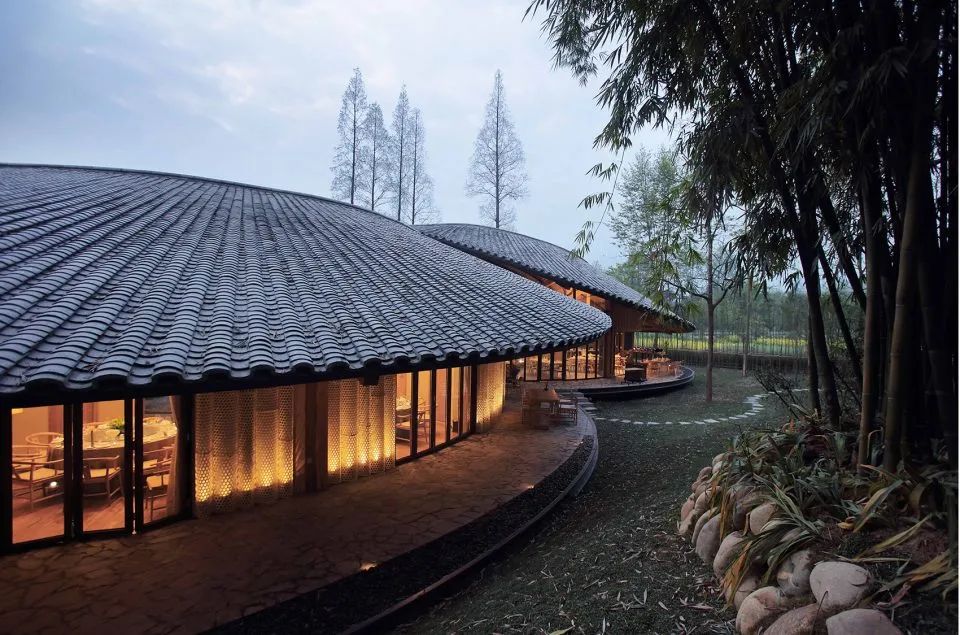

安吉悦榕庄度假酒店 / 卓时设计

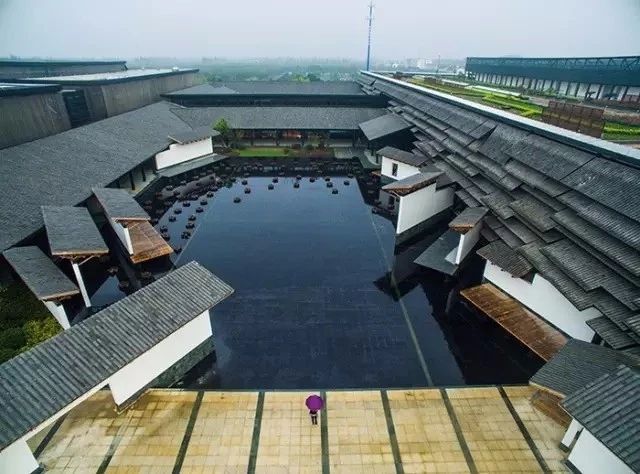

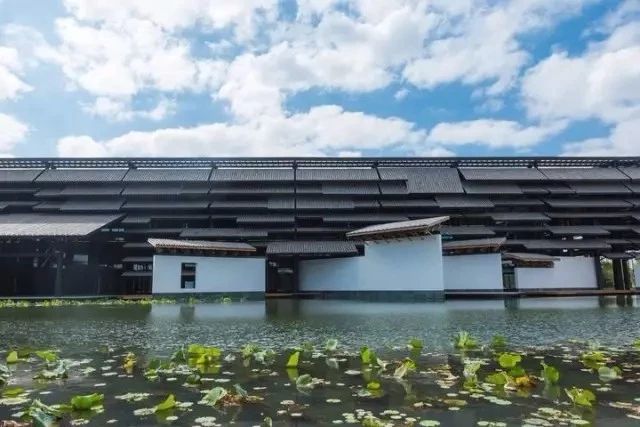

乌镇国际会展中心

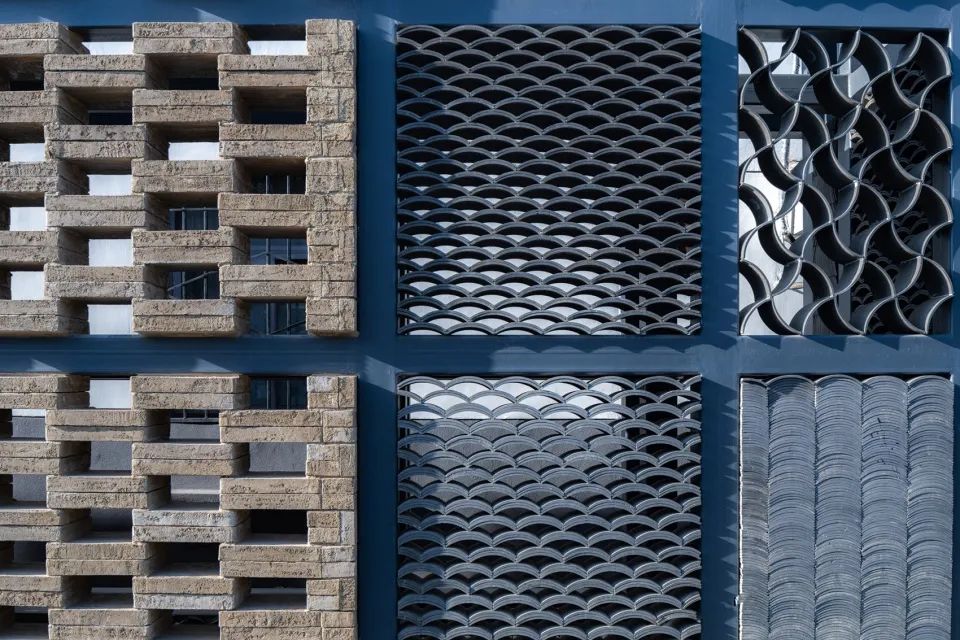

青瓦:墙面应用

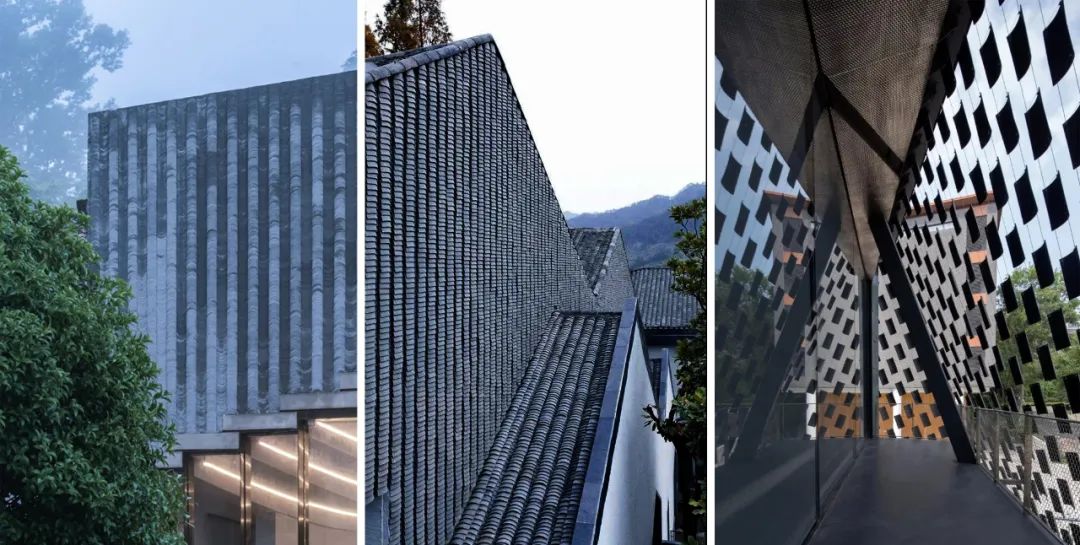

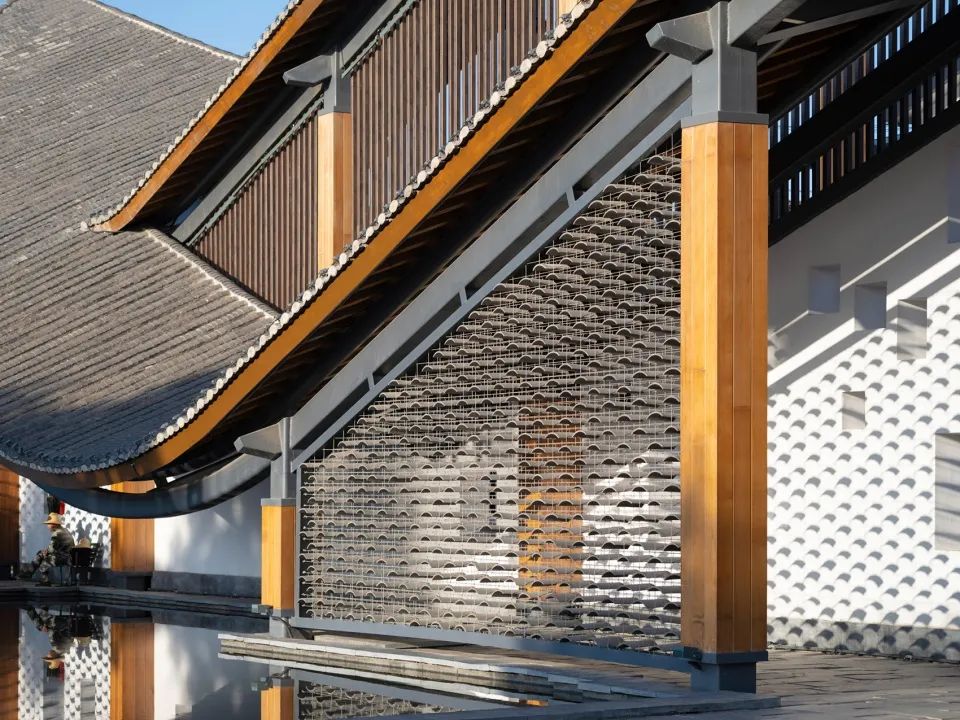

在设计师手下青瓦不仅仅可以用在屋面它早已突破了传统美学以独特的姿态作为墙面装饰呈现在世人眼前~
或是创意组合排列
创造出个性复古的建筑表皮

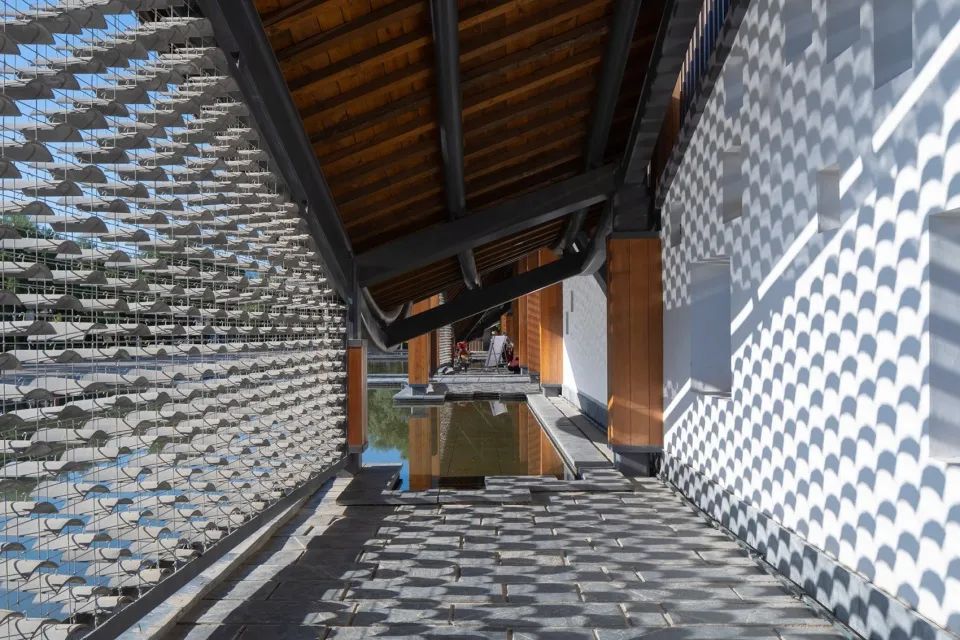

或者悬挂、漂浮营造出奇妙的光影效果带给我们非凡的视觉体验

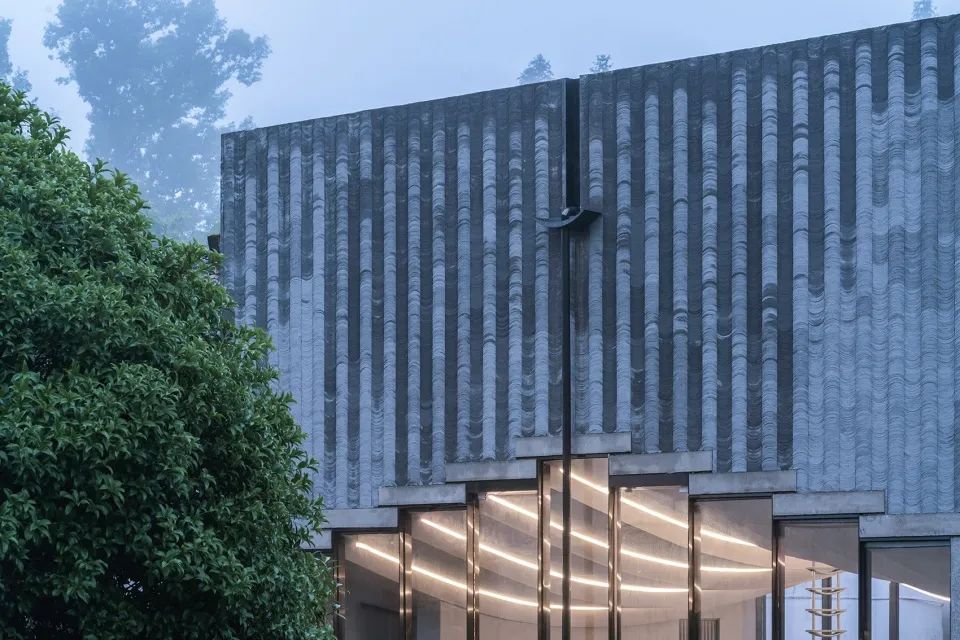

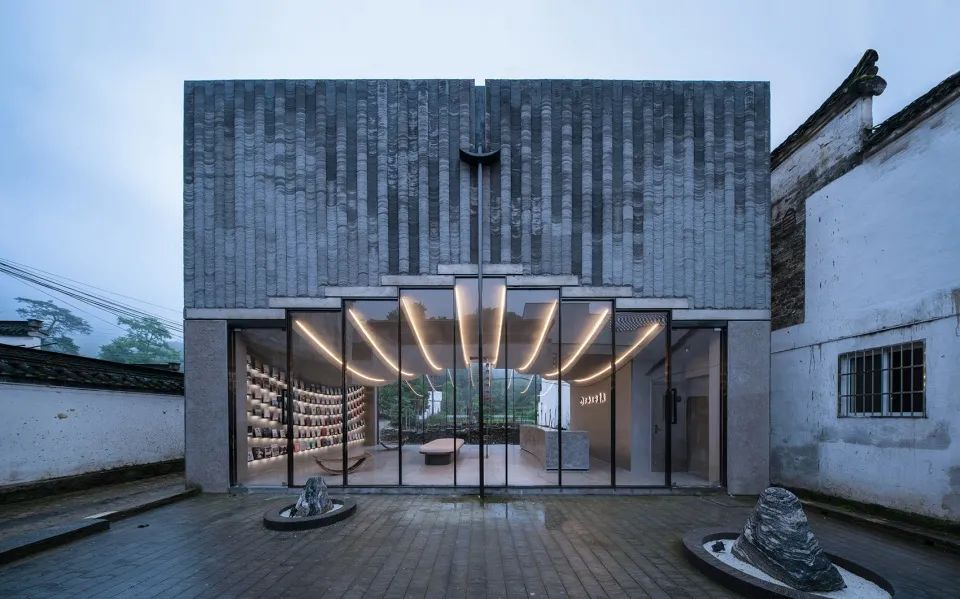

上海三联书店·黄山桃源店 / 来建筑设计工作室

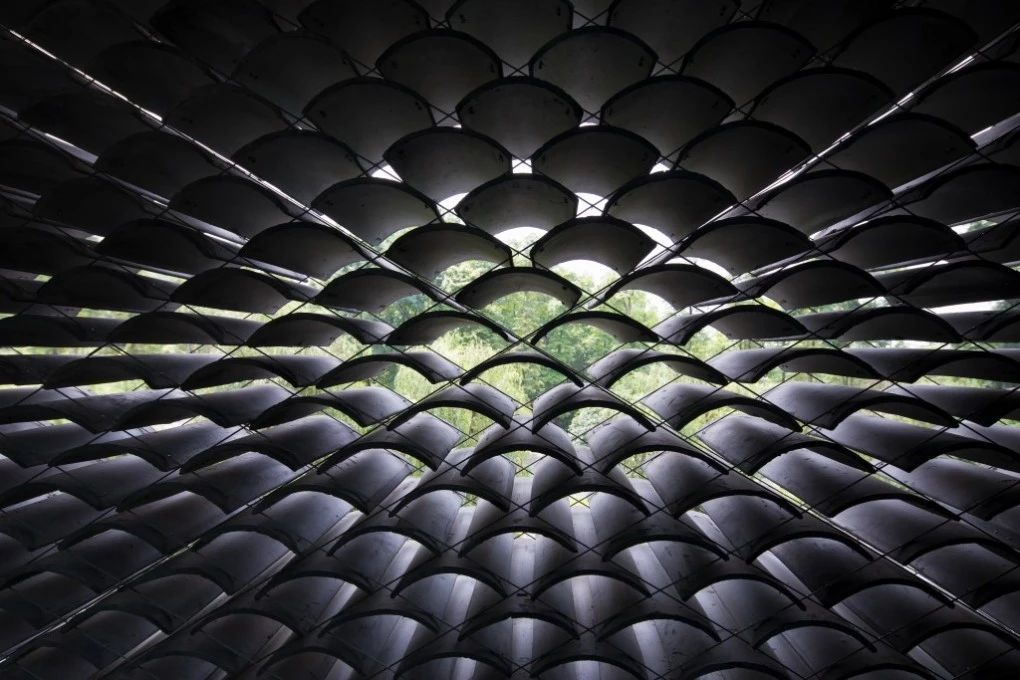

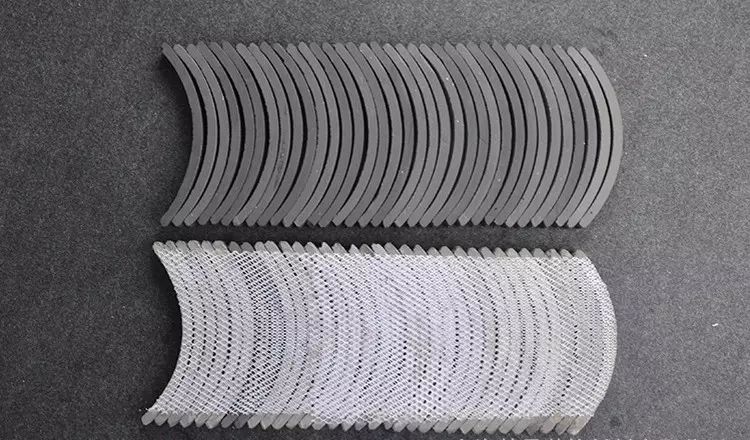

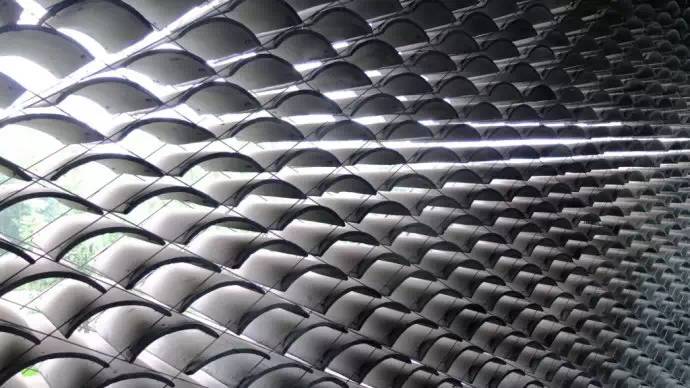

建筑墙面采用曲瓦铺砌,纵向上弯,横向下挠,结构呈现着某种对仗关系,独特而充满新意。

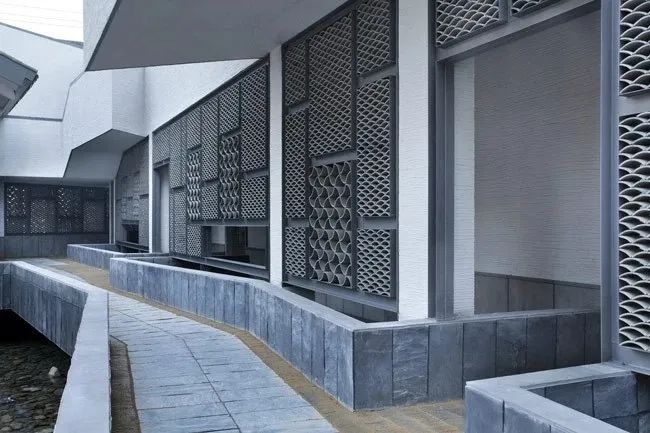

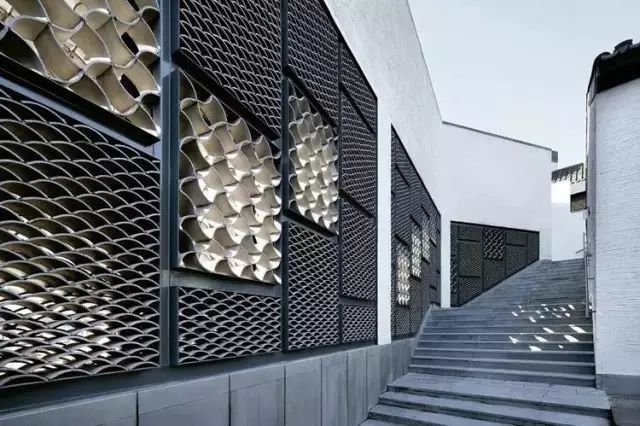

“西府里”文化艺术村 / 成都塞纳园境设计咨询有限公司

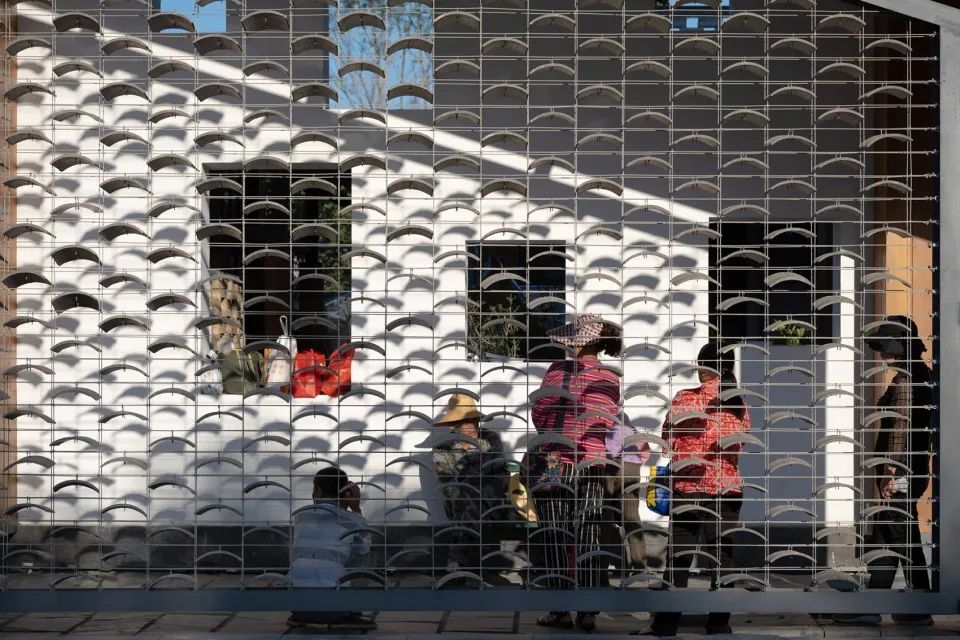

瓦片制成的镂空立面,在墙面上留下丰富的光影。

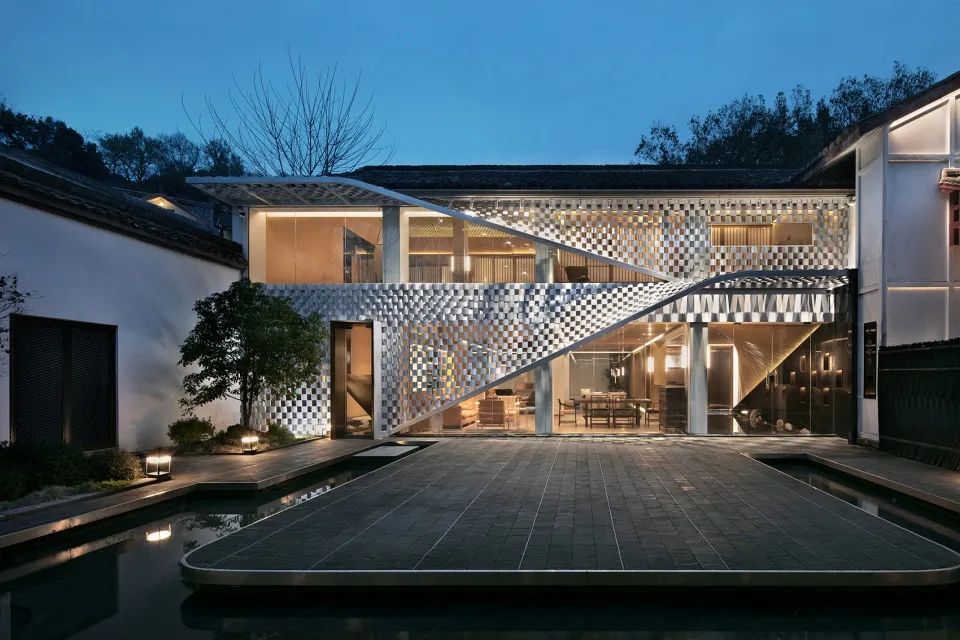

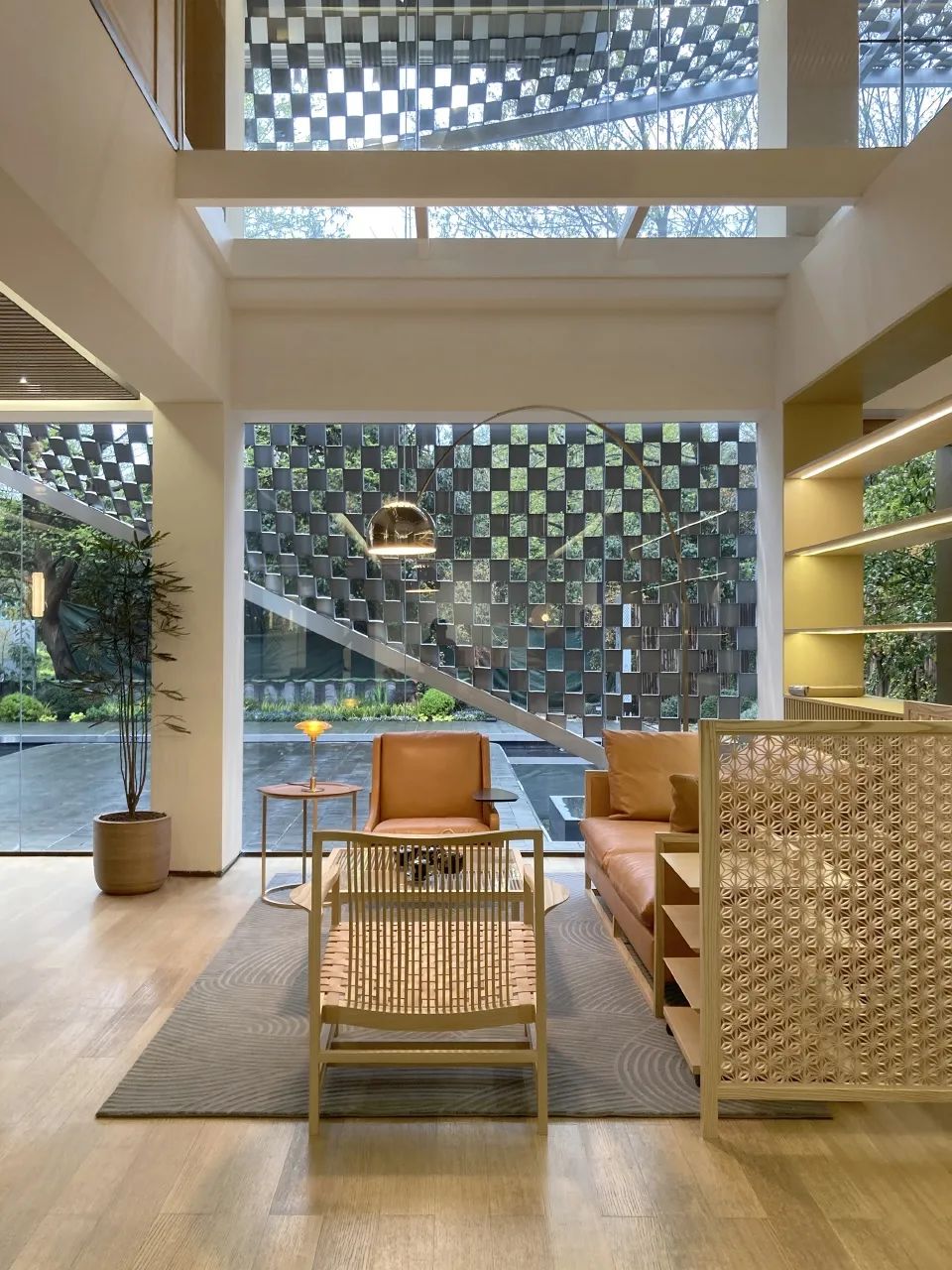

《浮瓦听雨》杭州满觉陇“锦寄行”精品生活馆 / 寻常设计
以瓦为帘,局部轻轻撩起,室内外景观得以相互渗透;由此形成了犹抱琵琶半遮面的立面形象。

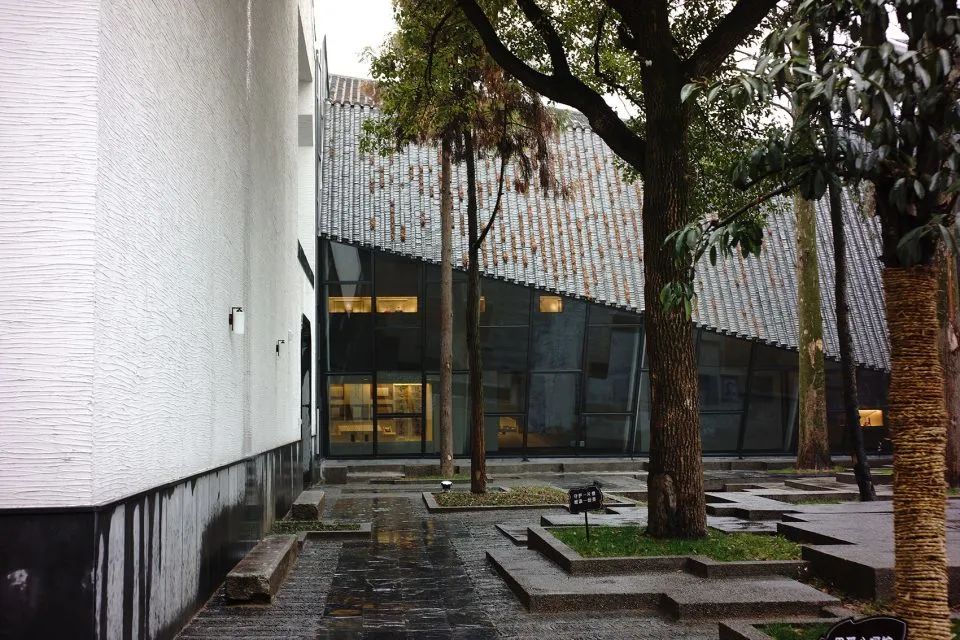

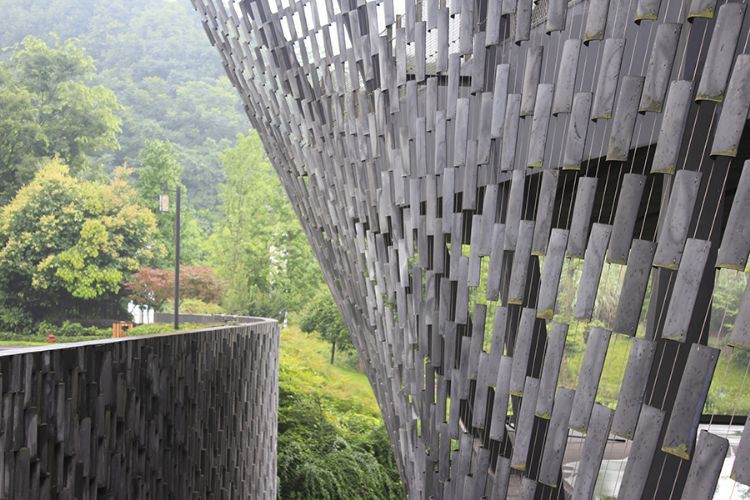

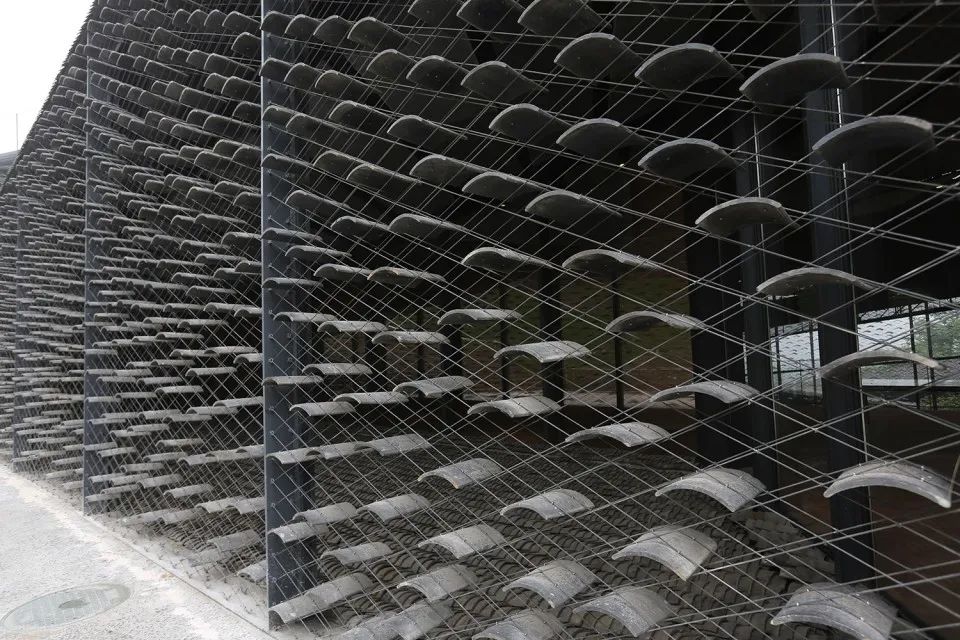

中国美术学院民俗艺术博物馆 / 隈研吾

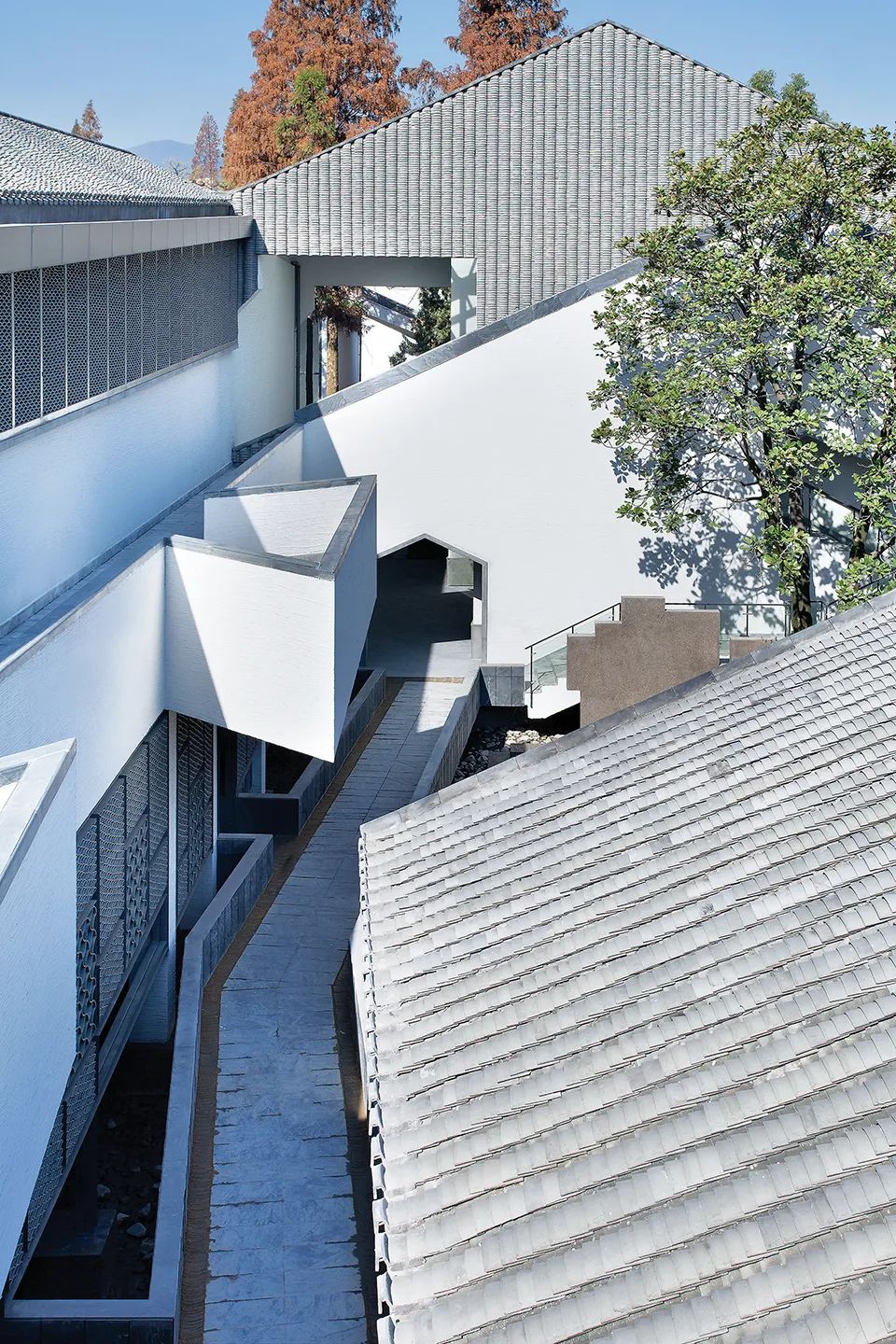

绩溪博物馆/ 李兴钢建筑工作室

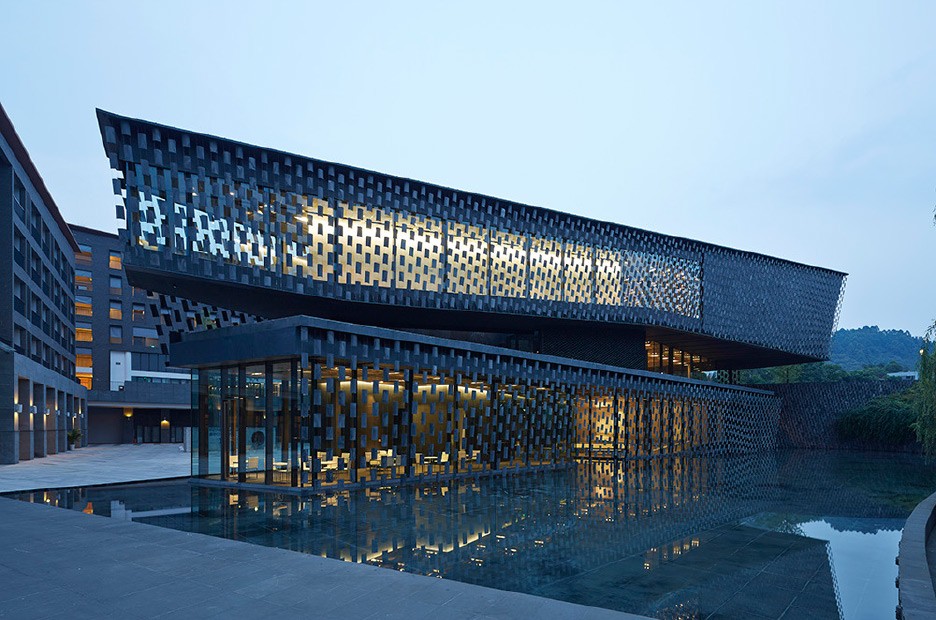

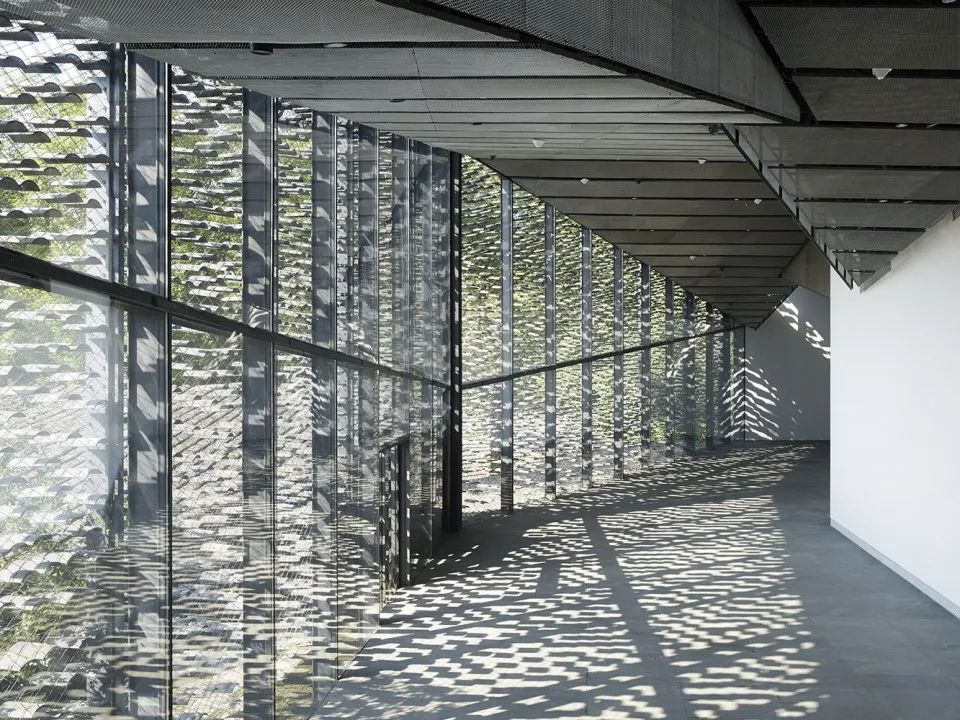

知美术馆/ 隈研吾
隈研吾先生利用"瓦片元素"演绎出核心意境,并由此奠定了整个建筑物的形象基础。为了与建筑元素相呼应,还设计了生机勃勃并极具动感的视觉符号。

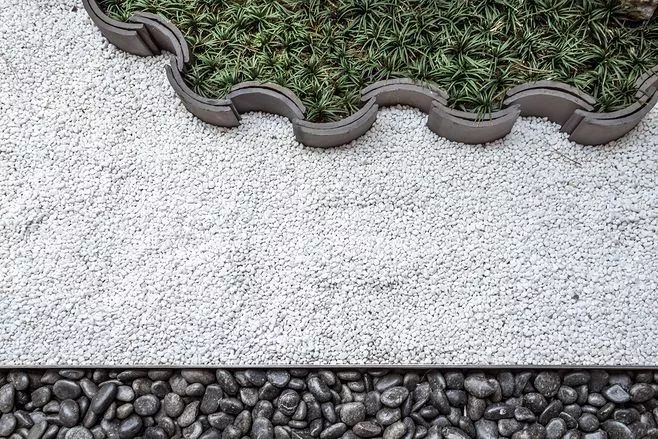

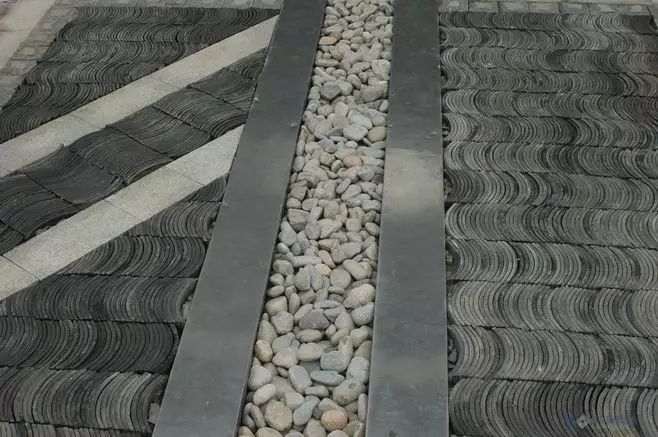

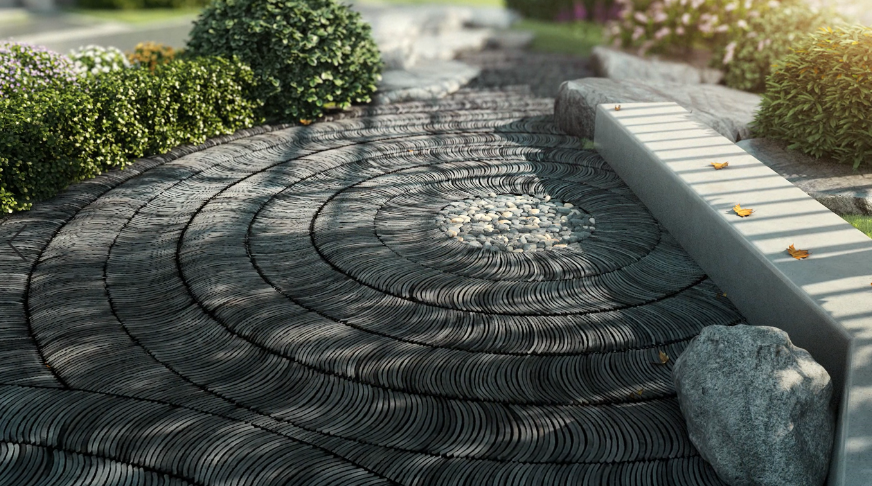

青瓦:地面铺装

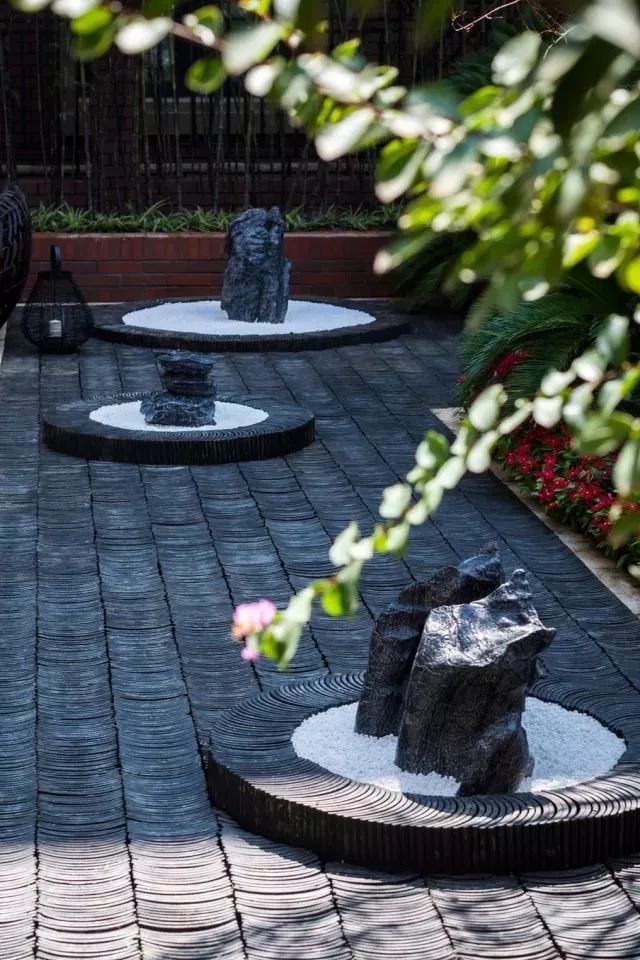

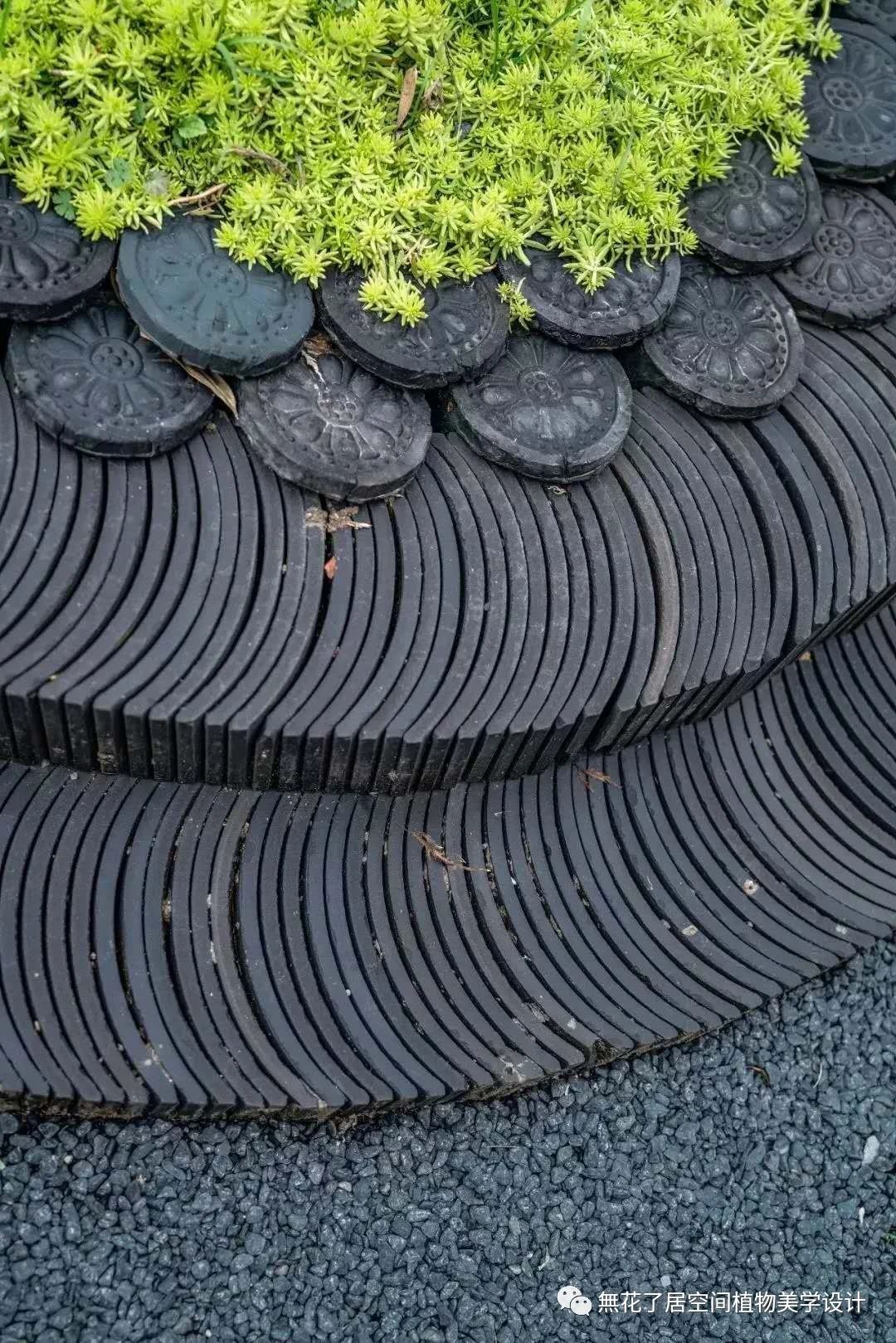

青瓦被运用到铺装场地中古朴又典雅

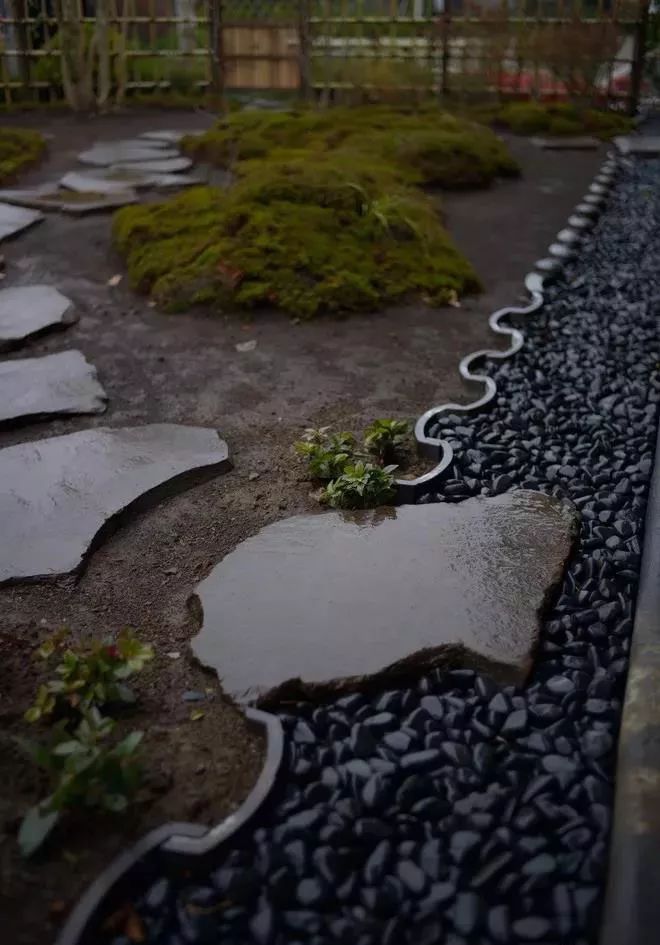

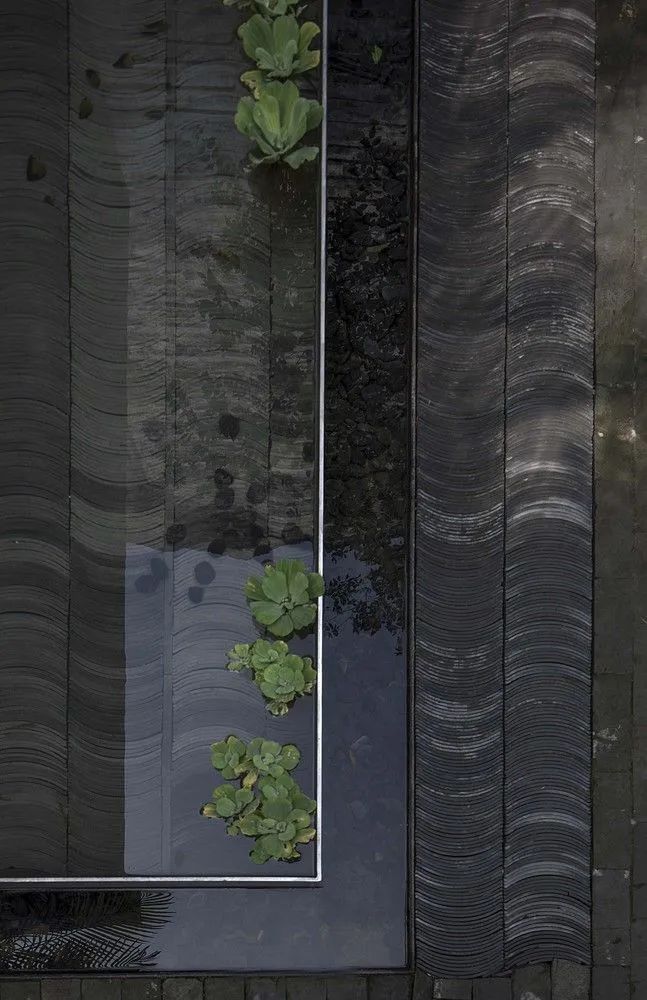

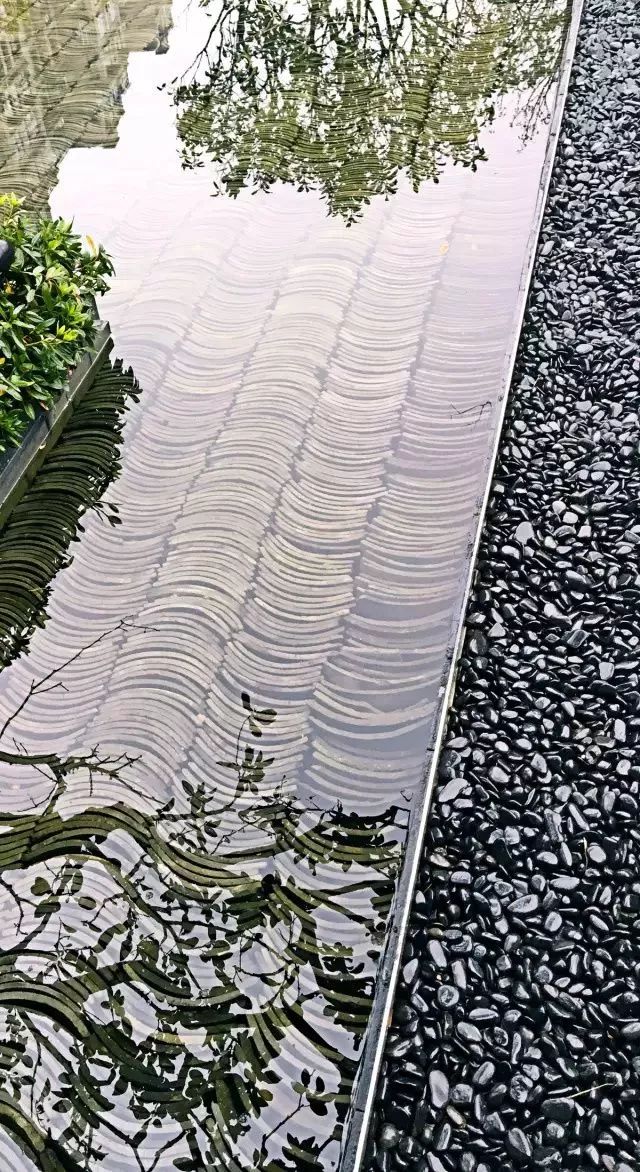

可以在庭院用作创意收边增加趣味性也可以用在景观水景中
搭配鹅卵石、绿植等元素增添禅意韵味



济南院子实景图









编者按:本文来自微信公众号设计材料(gh_8c53f8db6a33),欢迎关注。
