来源:非标准建筑工作室

年少轻狂的爱情都是自己幻想出来的。
以为对方特别,以为对方完美,
爱上的也只是自己的幻象,
当幻象破灭,必然心碎满地、血流如注。

玛格丽特·米切尔 《飘》


拆房:徐豪  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松




世界上没有完美的方案,改的次数多了,也就完美了。 世界上也没有完美的甲方,给的钱数多了,也就完美了。


建筑师都希望甲方能理解自己的追求;其实你自己能理解甲方的追求,才是有希望。 建筑师也很烦甲方提要求,以为甲方没要求才是我的设计我做主;其实甲方不提要求才更烦,甲方没要求就意味着你的设计你背锅。


这里面可能有个误会。甲乙双方都觉得自己是个完美的圆,只有找到另一个完美的圆,才能严丝合缝的重叠成继续完美的圆。 可事实上,如果严丝合缝的完美的圆是人生理想的话,那不如做一个半圆,去找另一个半圆。


奥尔堡军营成立于1950年,目前驻扎着一个训练团。兵哥哥们的日常任务除了训练,就是保障后勤,比如维修车辆,物资运输等。 虽然说铁打的营盘流水的兵,但打了几十年的铁也容易生锈。2010年,奥尔堡军营被评了个“绿色军营”的奖。甭管什么奖,反正得了奖部队领导很高兴,决定对军营进行大改造——具体操作就是新建一个大building。


建筑功能要求至少要有一个综合活动大厅,包括教室、自习室、图书馆、宿舍;一个军营,包括餐厅、宿舍、自习室;一个工作间,包括教室、工作间。
关键词:至少。 至少是什么意思?意思就是我还有其他功能要求,但是我不告诉你。你也别问,问就俩字——保。密。 这事儿搁一般甲方身上你恨不得打死ta,啥都保密你还找什么建筑师?不如直接找个魔术师。
但人家军营部队是一般甲方吗?人家执行点保密任务还需要和你一个小建筑师交代吗?
不但建筑功能要保密,建筑面积也待定。因为驻扎人数也不能告诉你。反正不能设计小了。


不过话说回来,通常情况下军用建筑也不会找咱们民用小建筑师来搞设计,咱们那些花里胡哨的招数人家也看不上。

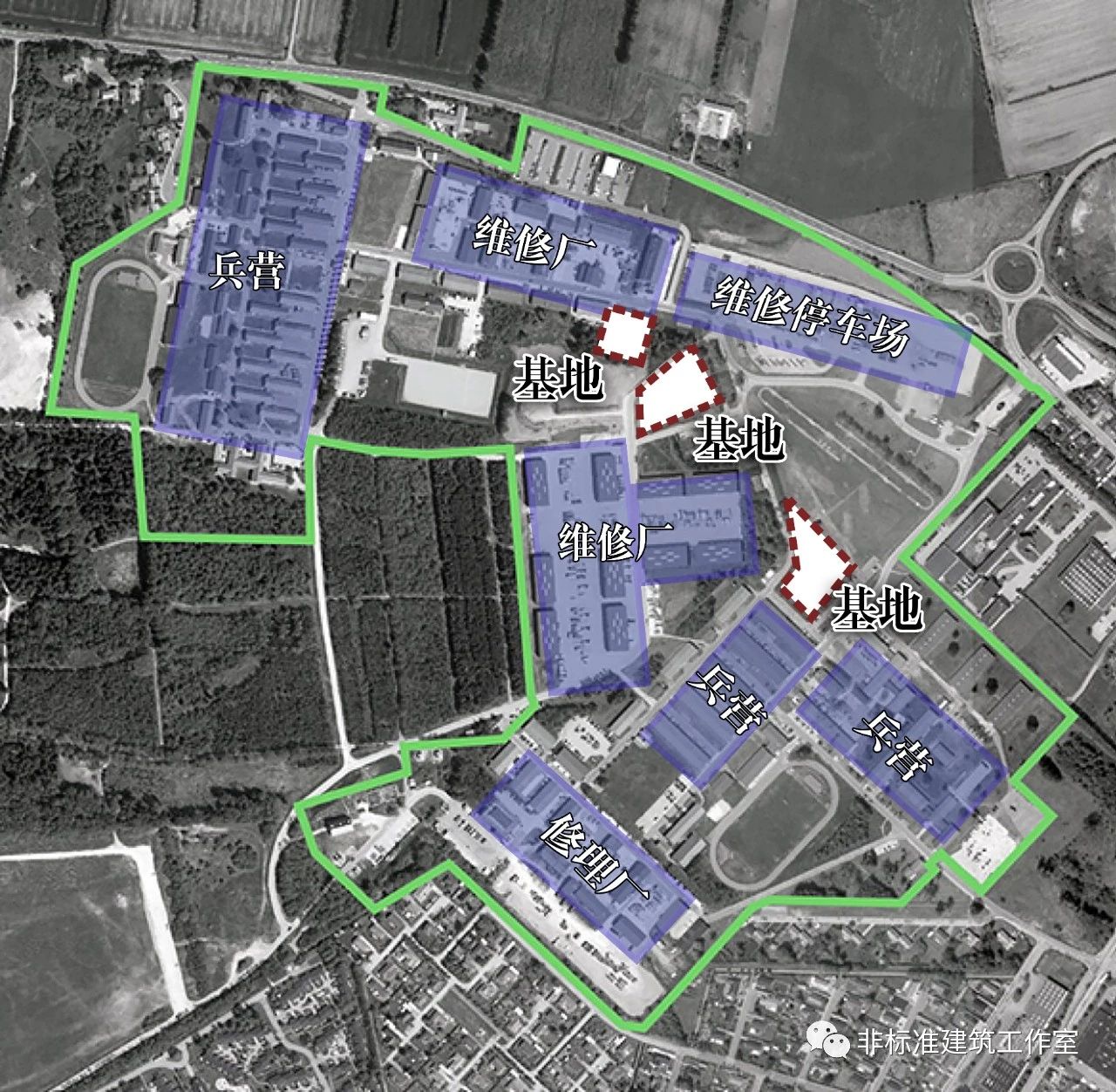

然鹅,奥尔堡军营这次的情况不太通常。因为,他们没有地了。 目前军营的场地已经都用的差不多了,就剩下犄角旮旯的三块小零碎;而部队领导还希望通过新建筑展现新形象,这才搞了个建筑竞赛。

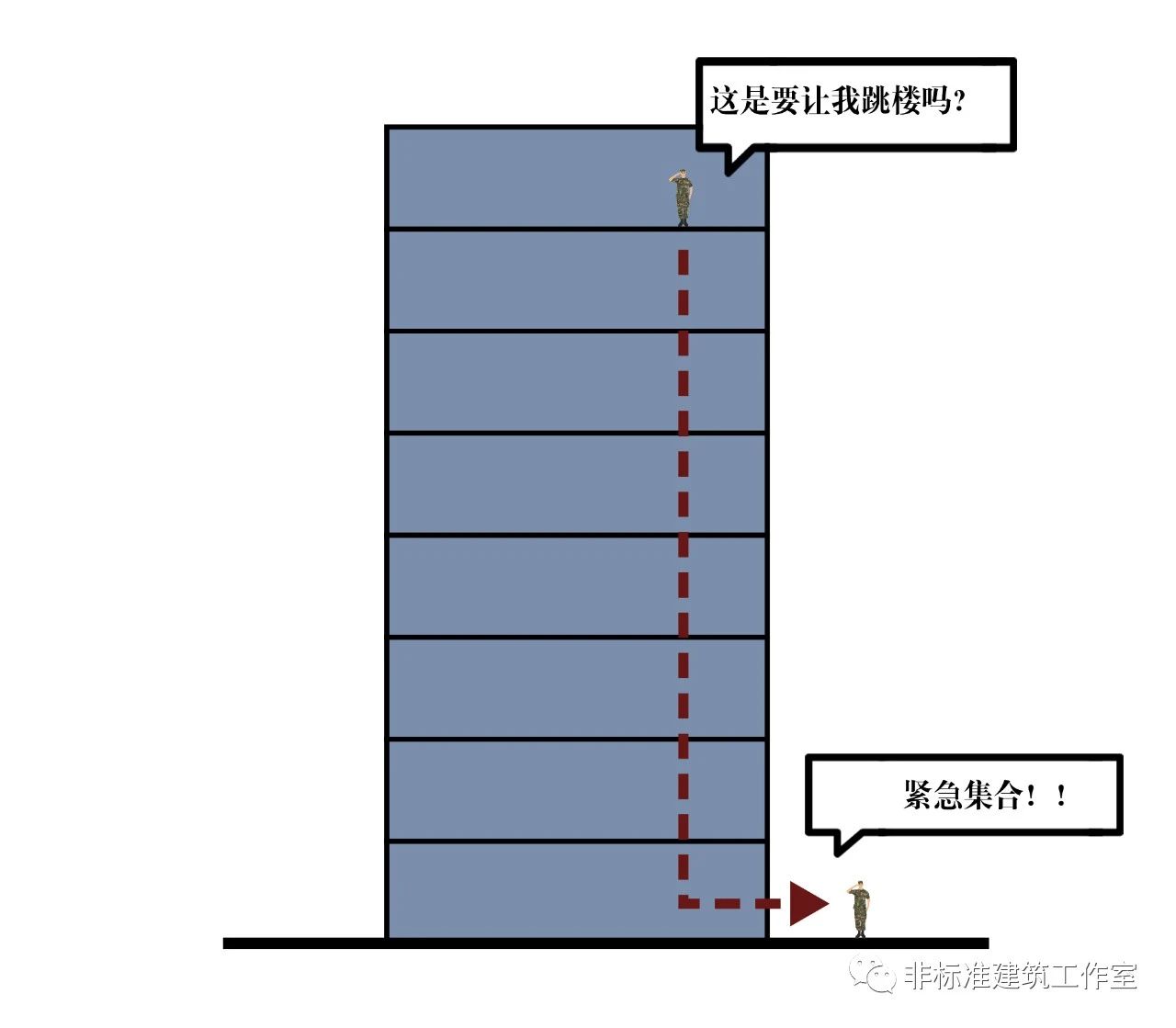

情况就是这么个情况:功能保密但肯定很多,面积待定但肯定很大,用地零碎,这个只有肯定没有但是。 怎么办?不怎么办。因为根本没法办。 首先,你不能建高层建筑来扩充面积。因为太高会影响士兵们集合完成紧急任务的效率,同时也会过于扎眼不符合野外部队隐蔽驻扎的要求。

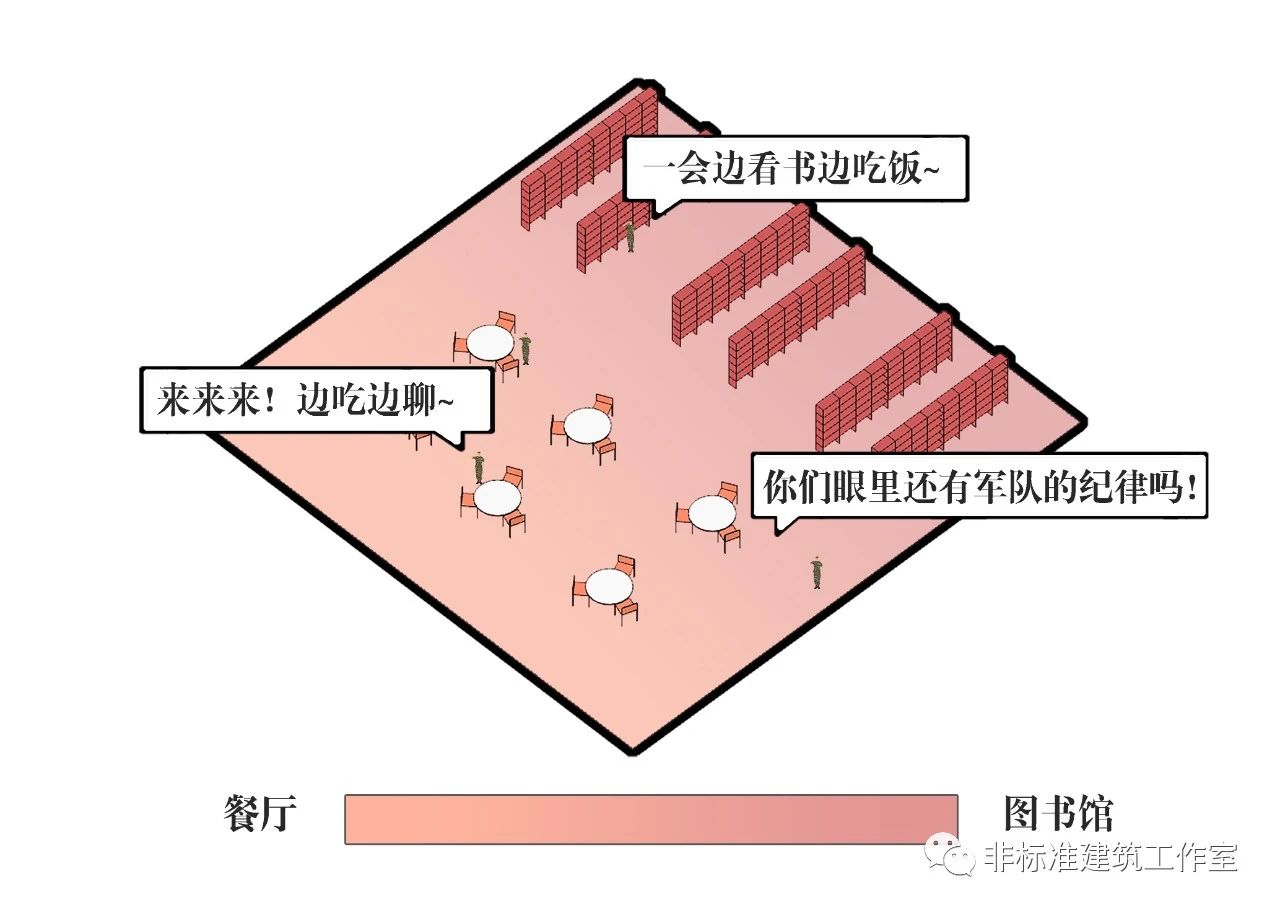

其次,你也无法通过功能重组来整合面积。因为部队纪律严明,什么时间点该做什么就做什么,你能想象到餐厅和图书馆组合在一起供士兵们消遣社交吗?一顿饭吃三个小时?


军用建筑的特殊性让民用建筑师几乎毫无用武之地。毕竟,人家才代表着guojia武力值的天花板。 但是!建筑师们!你有没有想过和兵哥哥们借点儿武力值呢? 你想让兵哥哥跟着你画圆——你不敢;你想跟着兵哥哥画圆——你不配;那不如大家一人画一半? 这个“一半”的建筑学名字叫做——模。块。 就像像素游戏《我的世界》一样,建筑师提供彩色的单元方盒子,士兵们通过这些简单的方盒子,二次创作出自己想要的作品。


ADEPT事务所感觉自己打开了新游戏的窗口:地球上还有比兵哥哥们更适合玩模块建筑的人类吗?

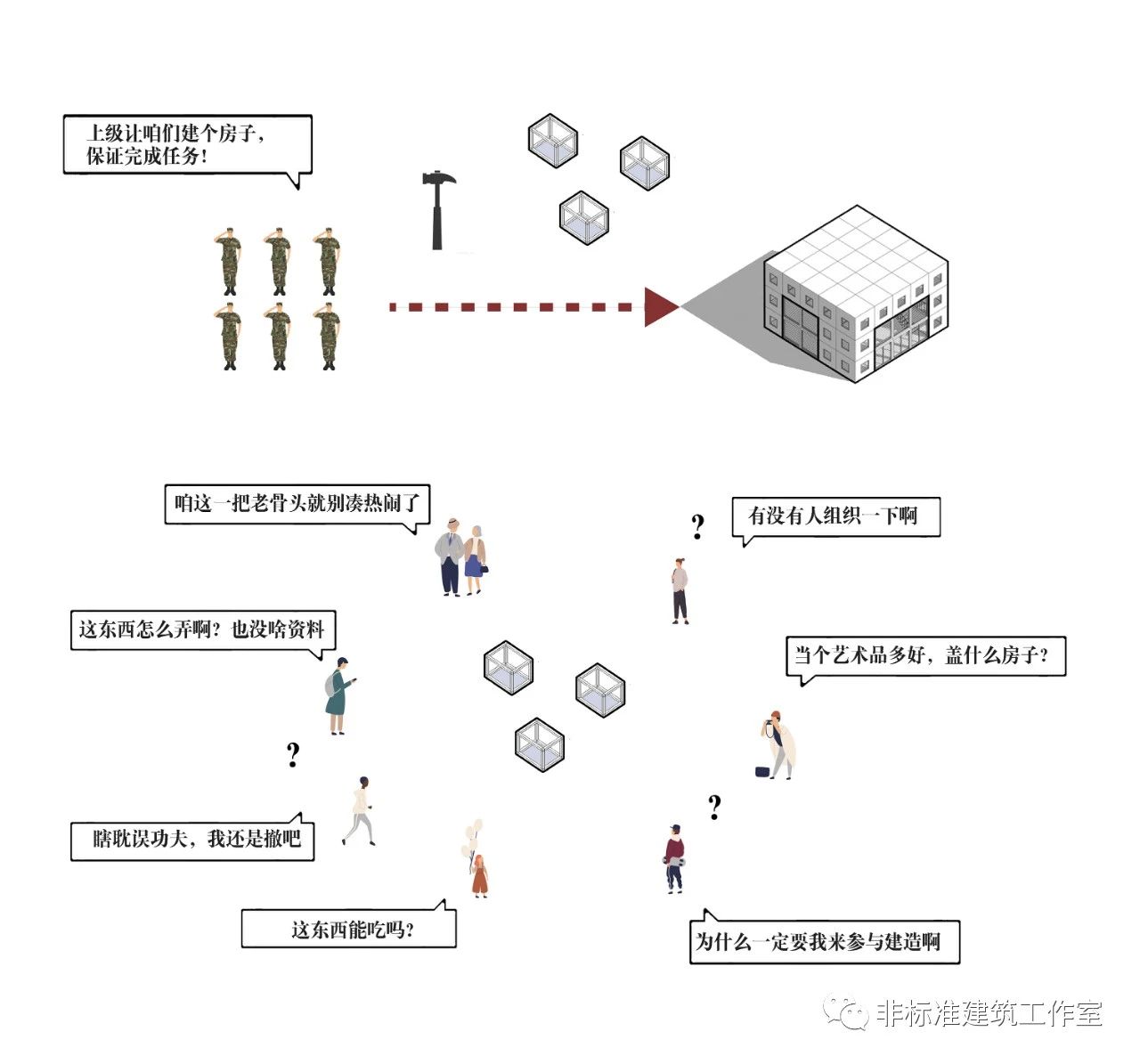

士兵们可是经过专门训练的,组织力和行动力都不是我等凡人可比的。普通人平常拼个乐高都费劲,可战士们遇水建桥遇山开路什么没干过,拿模块摞个房子还不是小事儿吗?本来嘛,能让使用者自由拼搭才是模块建筑的初衷;可人力物力组织力的局限都使模块的拼搭仅仅停留在了概念上。 从这个角度看,军营本营确实是模块建筑的最完美甲方。


模块化的想法确定后,摆在面前的还有两个实际问题:第一,建筑师虽然不直接参与士兵对模块使用的进程,但能不能帮助士兵提高模块的使用组合效率呢?第二,建筑师不懂士兵的具体任务,他们应该怎么样设计模块来满足士兵的秘密功能呢?

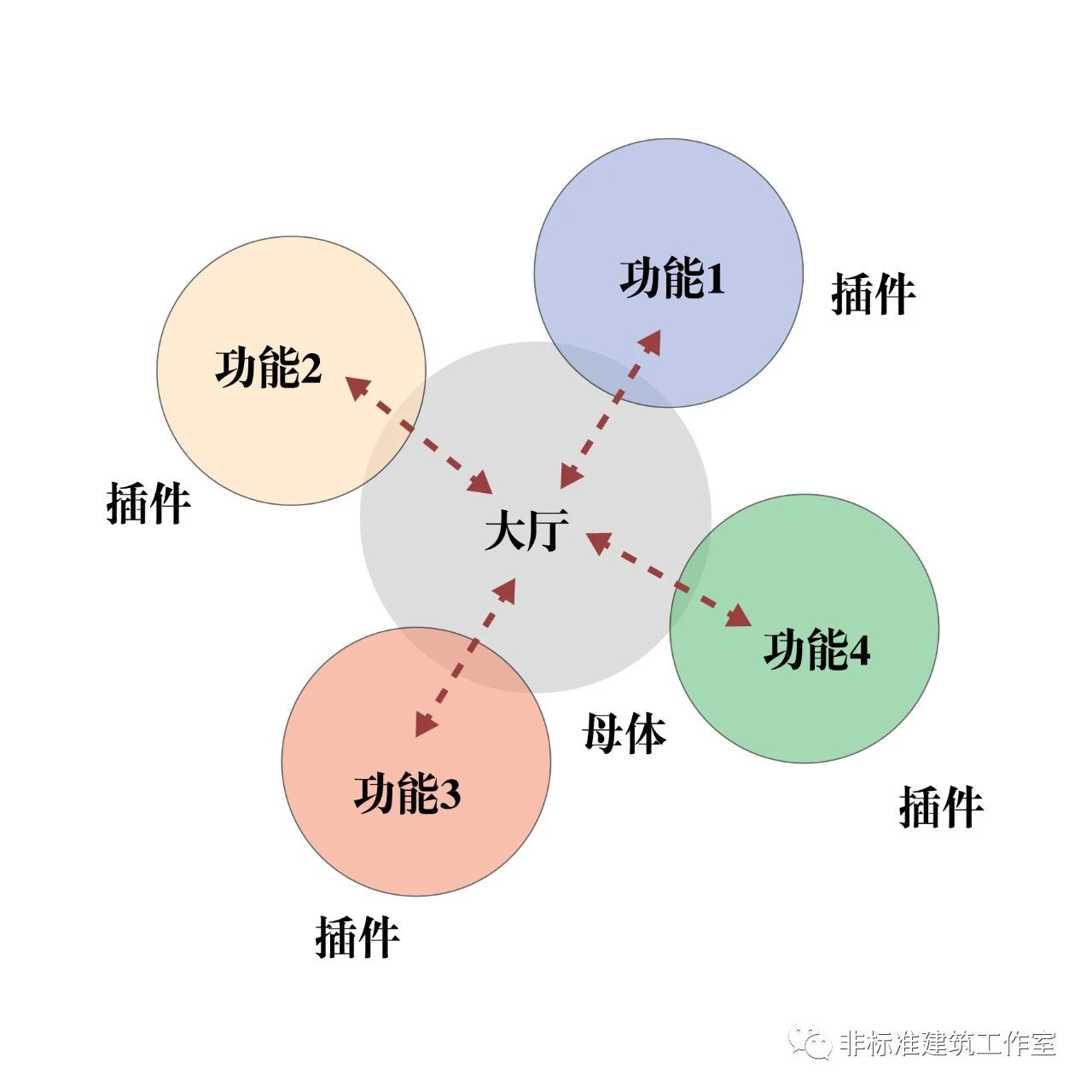

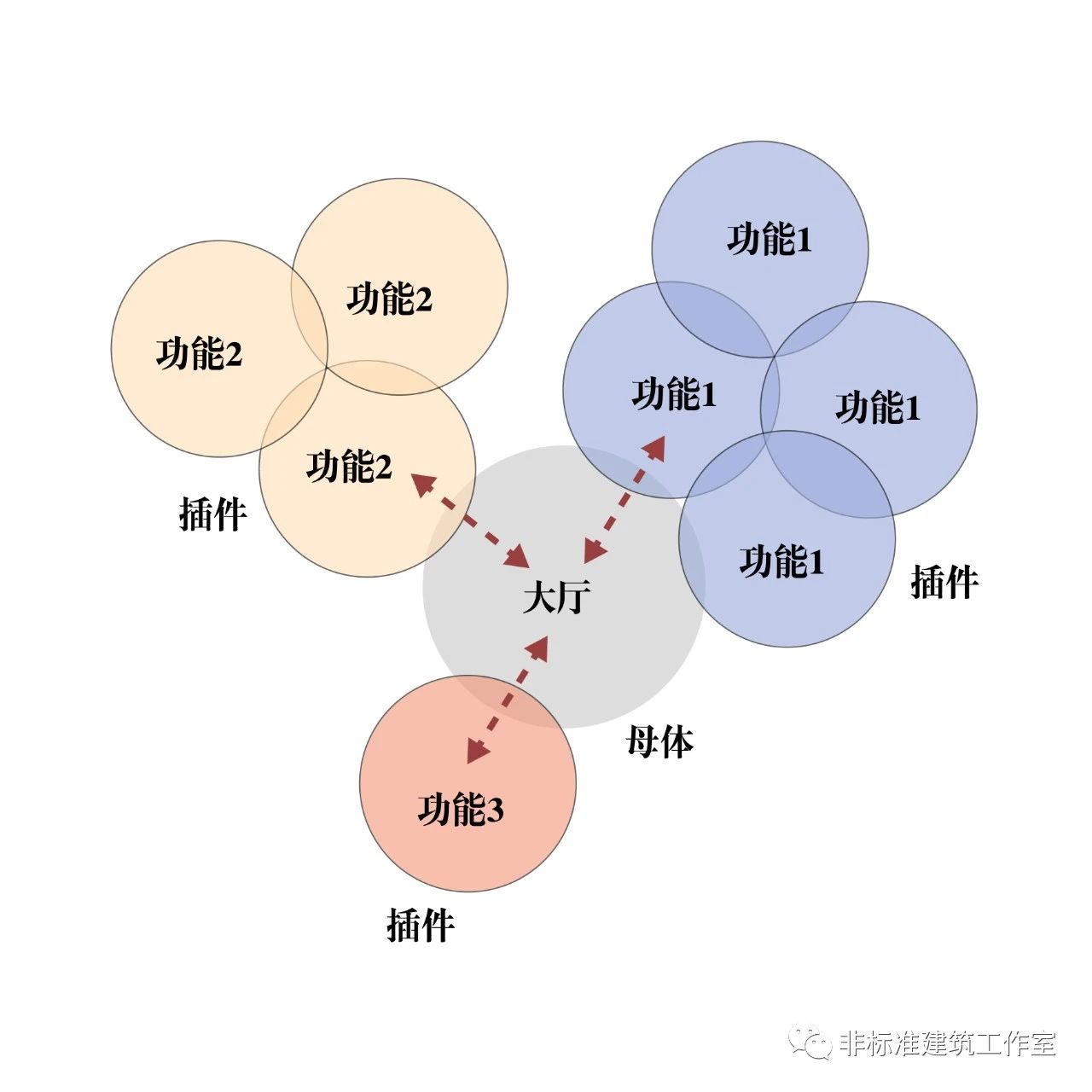

首先,为了让士兵可以高效地利用模块生成建筑,ADEPT提供了一个简单直接的空间组合思路——母体插件式组合思路。
母体作为不变的部分,是整个建筑的交通或者大堂,无实际意义的使用功能,主要为聚集和疏散服务。而插件就是各个功能体,作为可变部分灵活地穿插在母体周围。


士兵在自行搭建筑的时候就可以依照这个逻辑,把所需要的功能块插入母体体当中——简单有效,(对士兵们)毫无学习门槛(不是你)。


第二个问题,如何提供一个模块可以满足士兵所有公开功能和秘密功能?

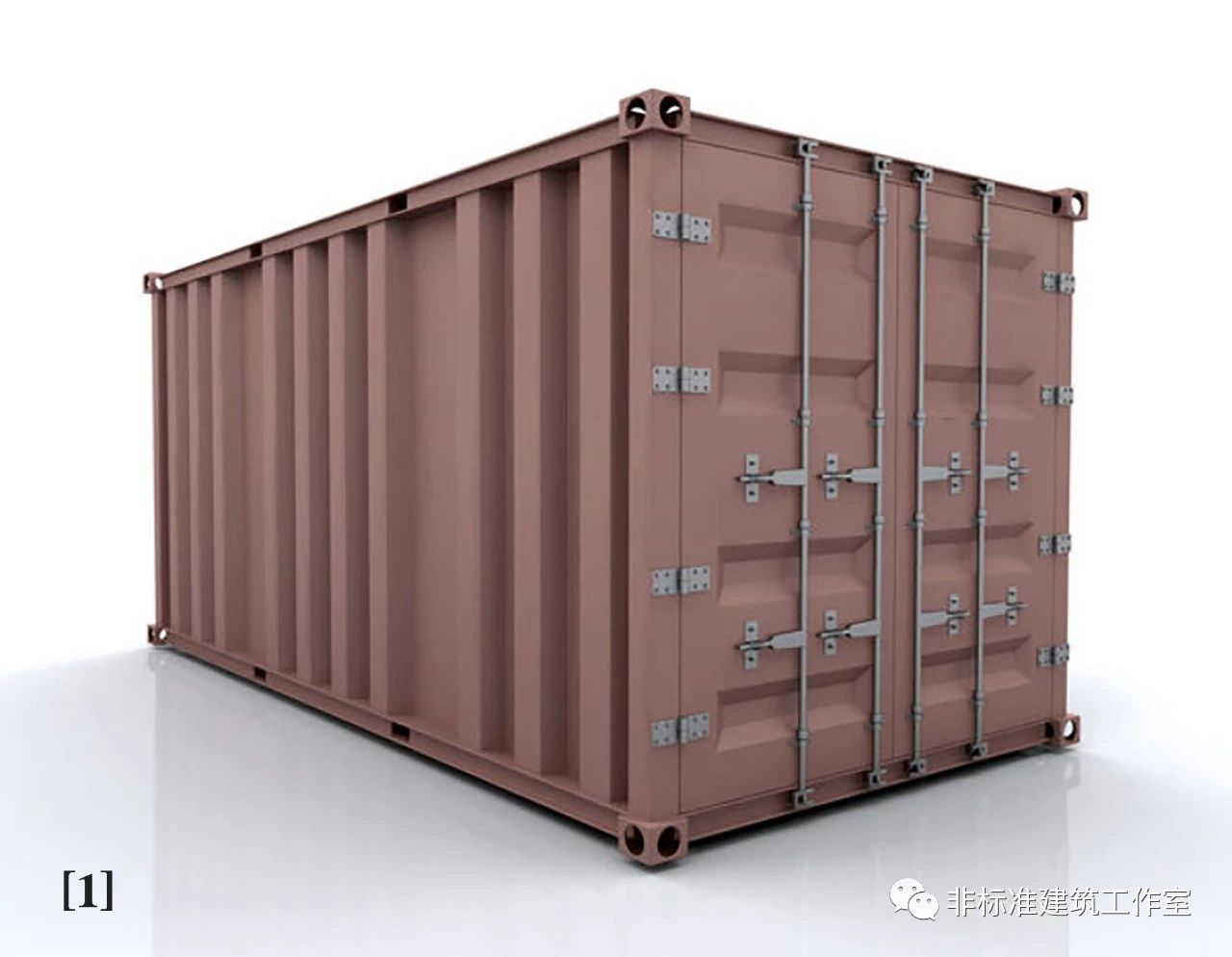

这里ADEPT的秘诀是最常见的20尺和40尺的——普柜集装箱。
集装箱这种物料本身就极易获取,而且容易二次加工可降低成本。

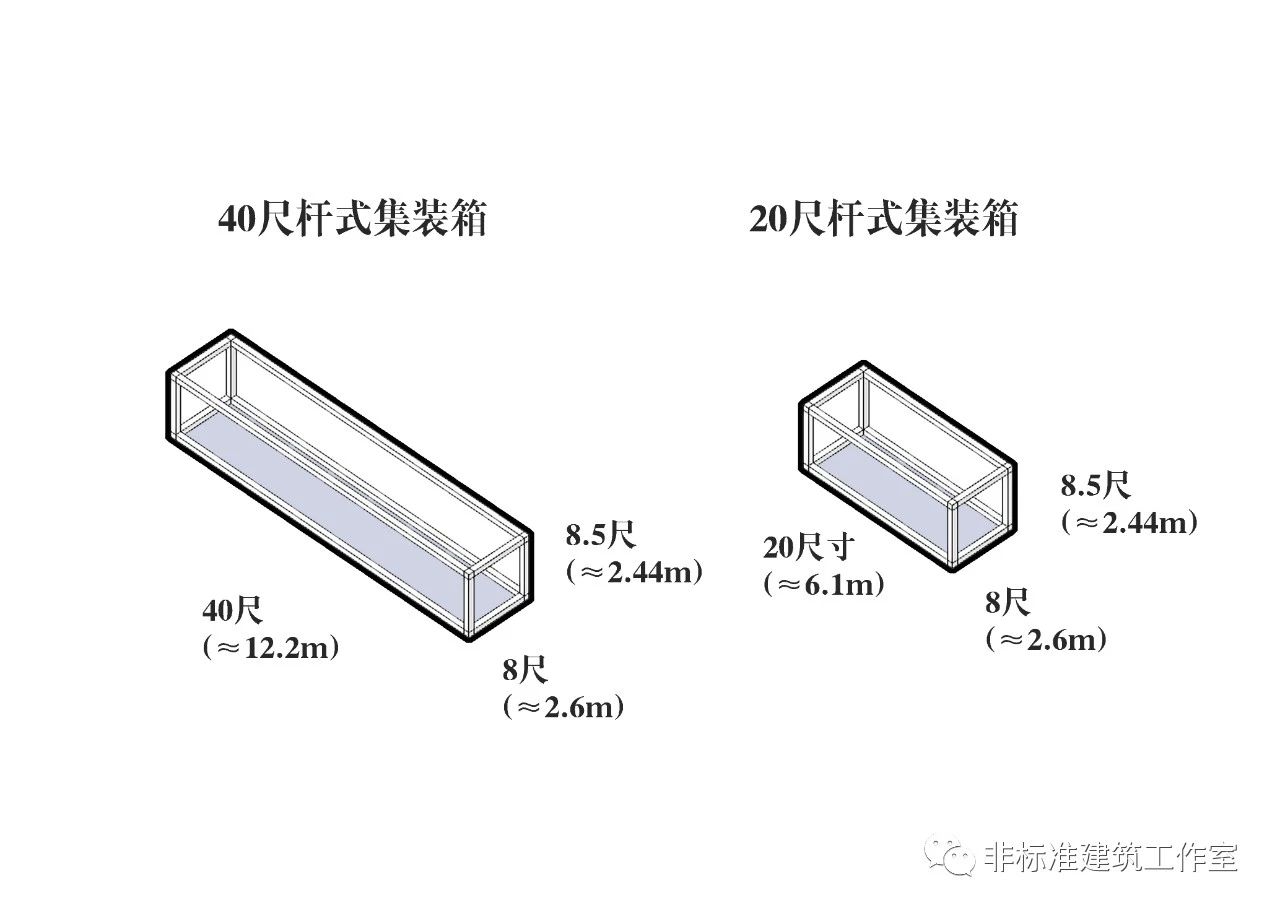

更重要的,集装箱有一个非常适合这个项目的结构——杆式结构。即支撑结构用集装箱边上的12个支撑杆件就够了。

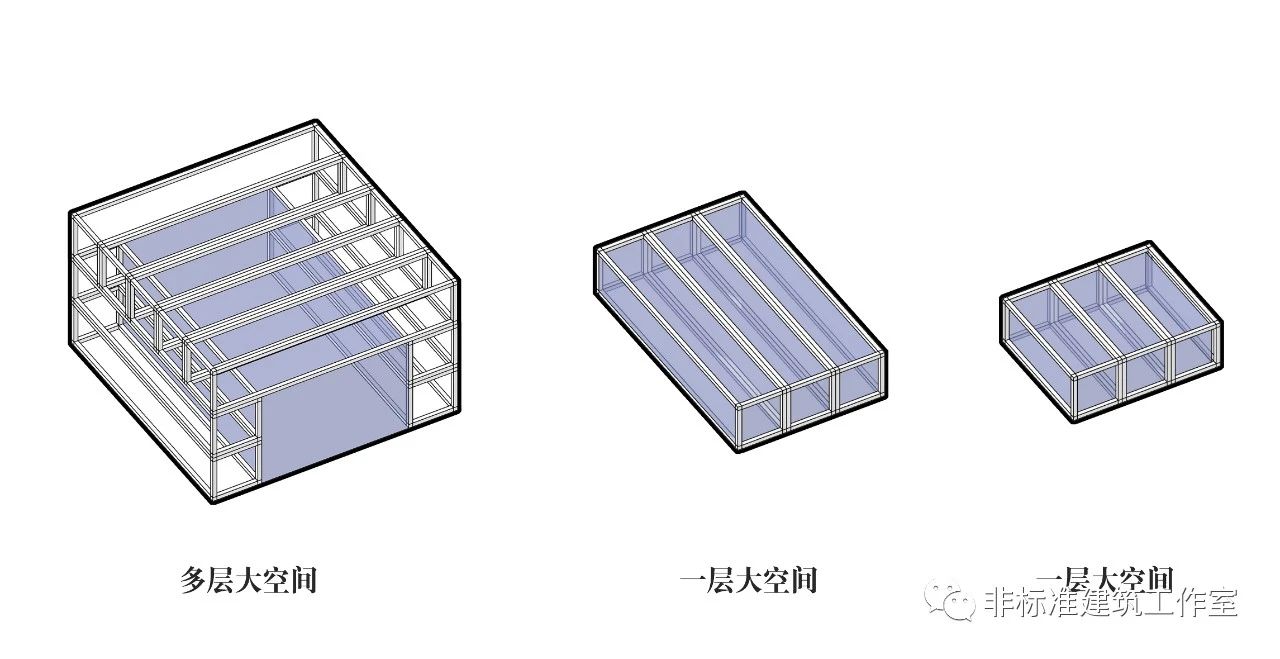

更更重要的是,这就出现了一个巨大的好处!集装箱模块之间互相组合可以在中央形成一层或者多层的无柱大空间。虽然咱们不知道士兵们日后使用的具体需求,但没有柱子就等于万能。

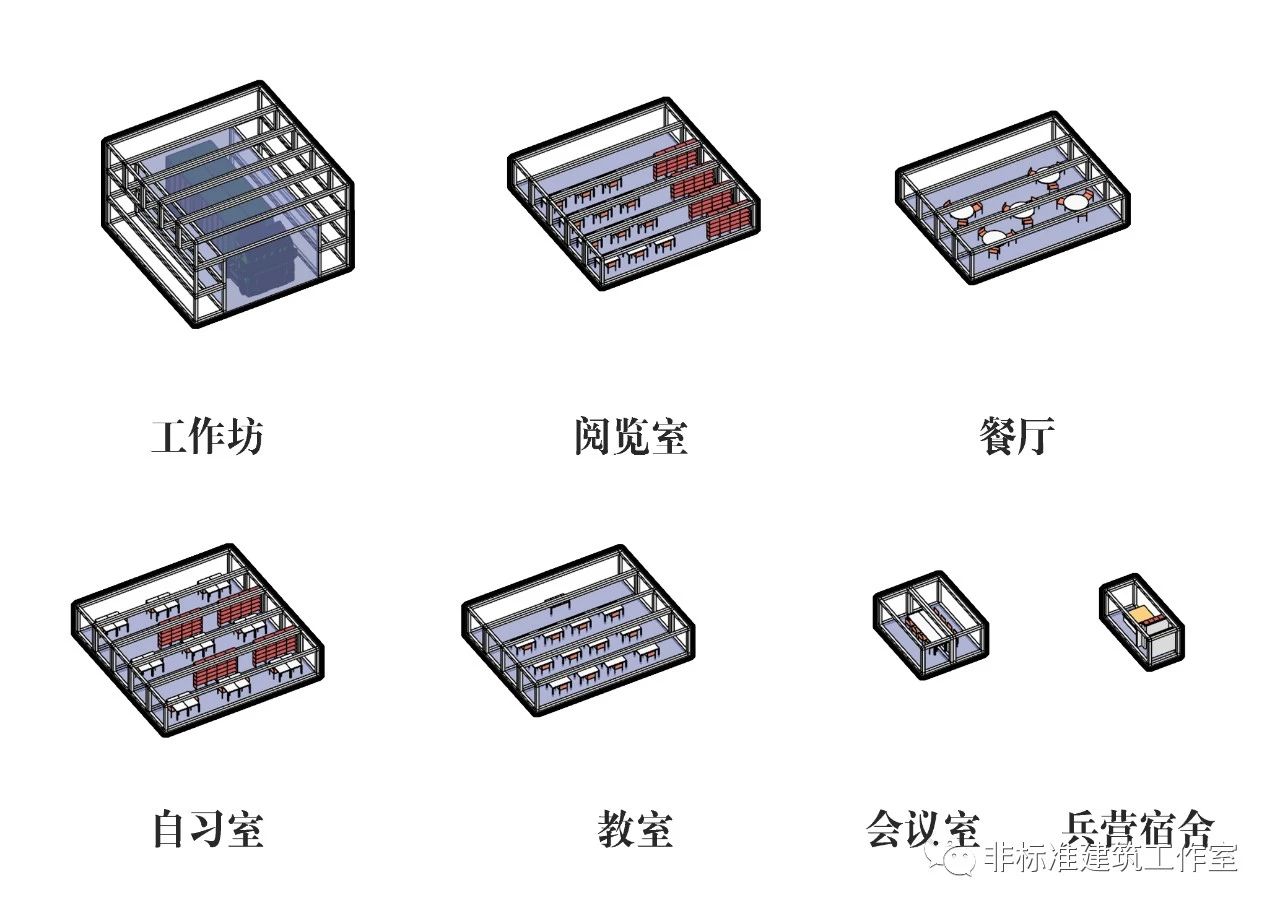

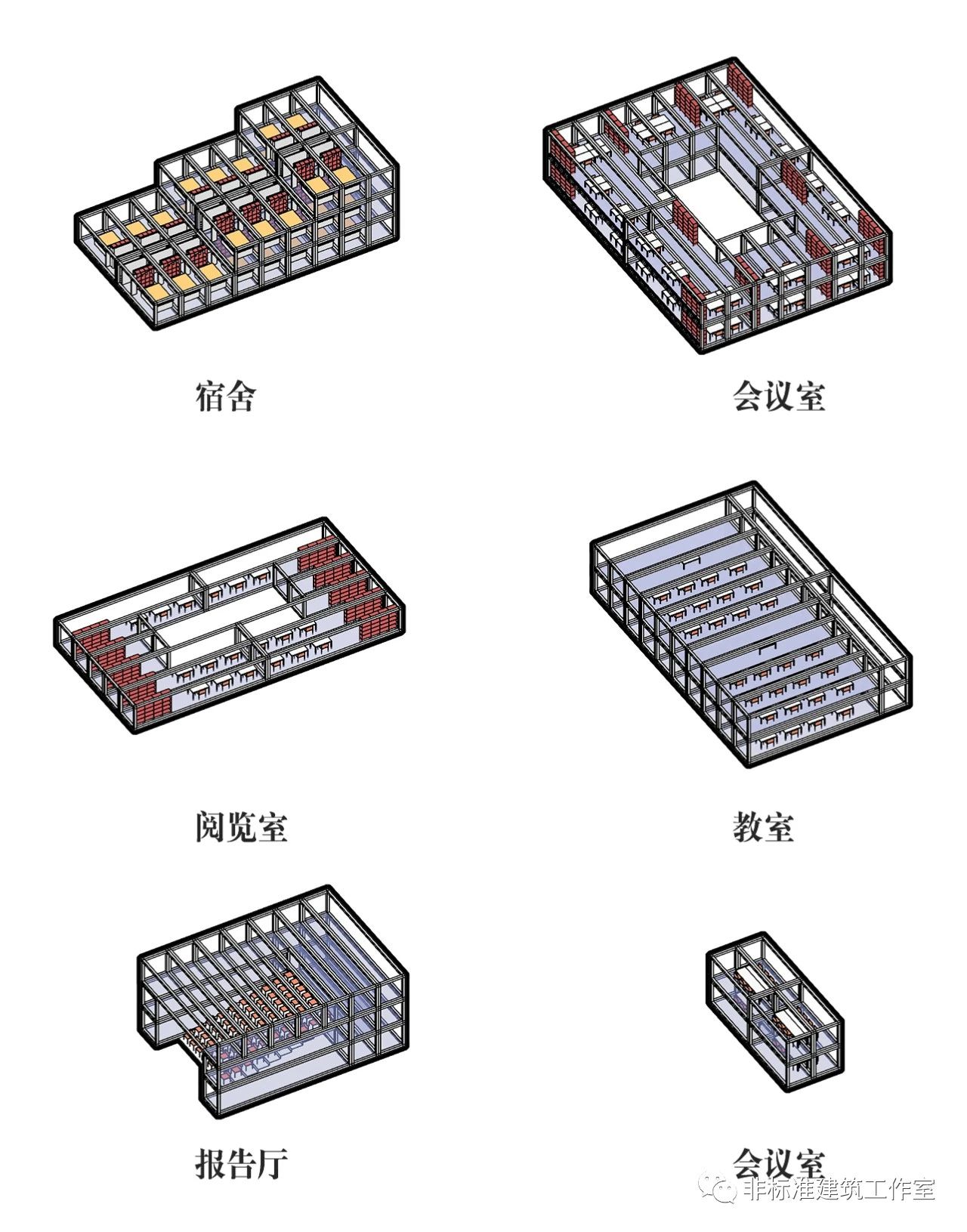

ADEPT还很贴心的提供了一些模块的使用方式作为参考。虽然人家不一定用得上,但也得表示咱们服务到位。

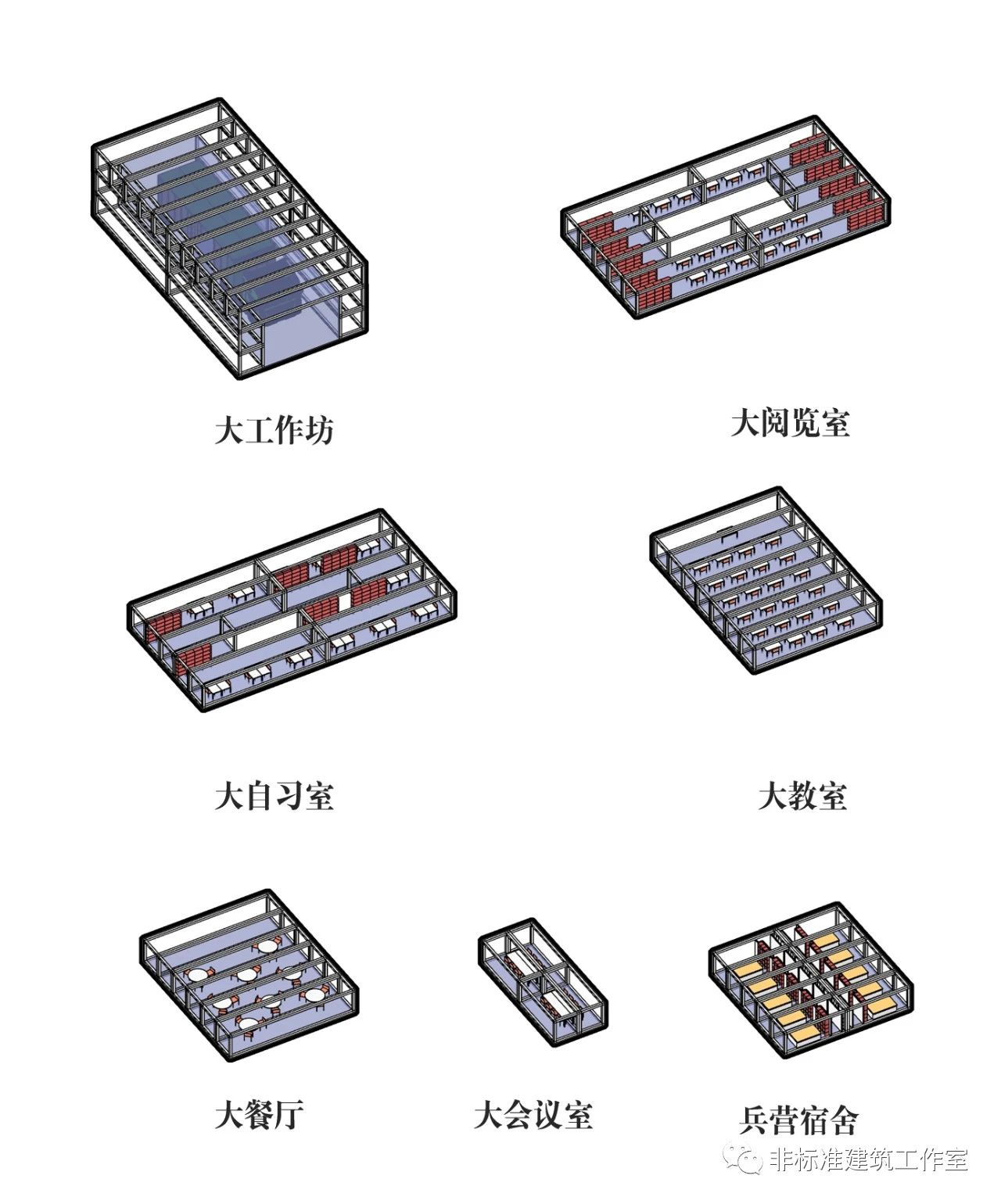

当然,士兵完全可以根据实际所需面积来自由扩充每个功能的面积。

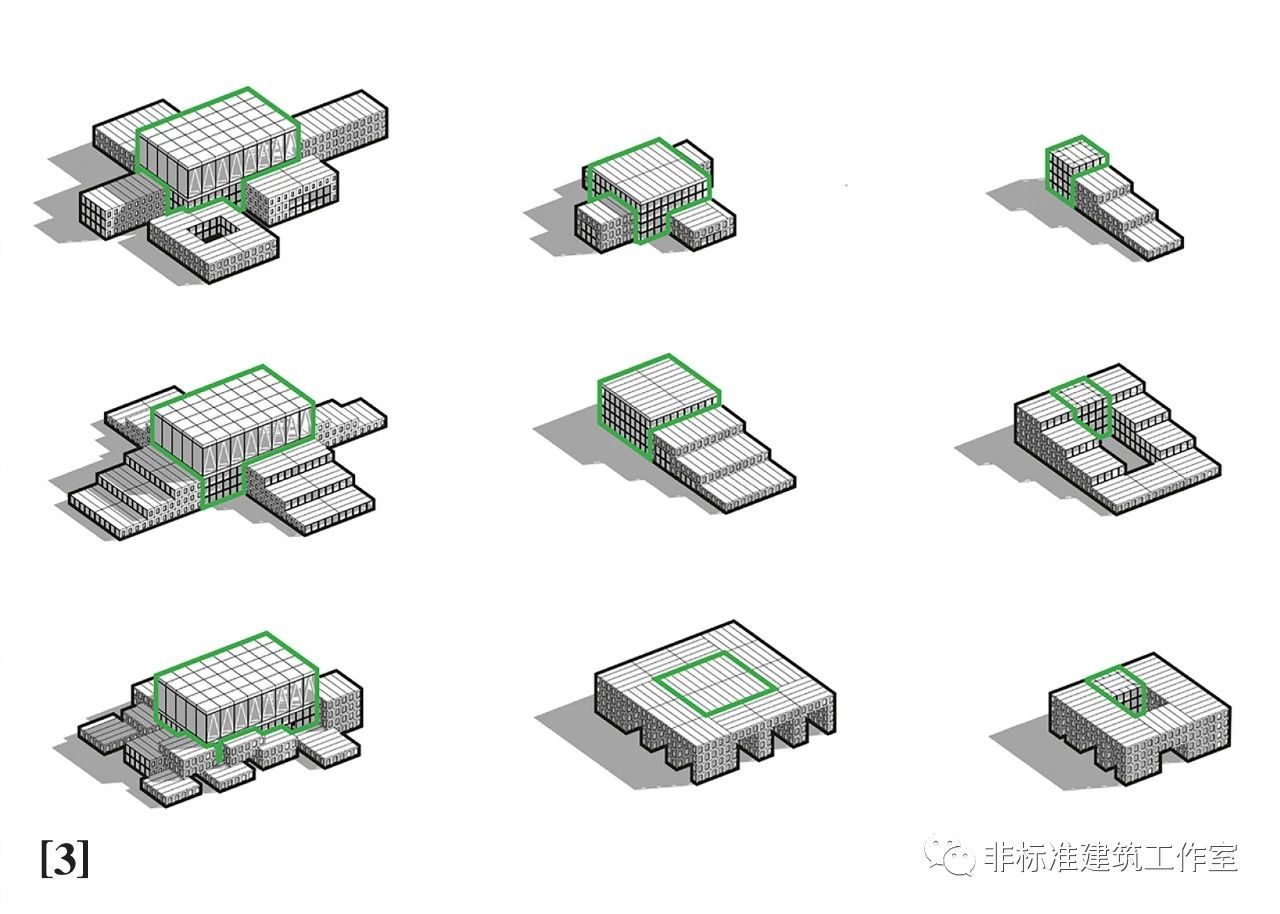

功能插件可以根据士兵需要自行组合,母体必须也可以自由组合成不同尺度。

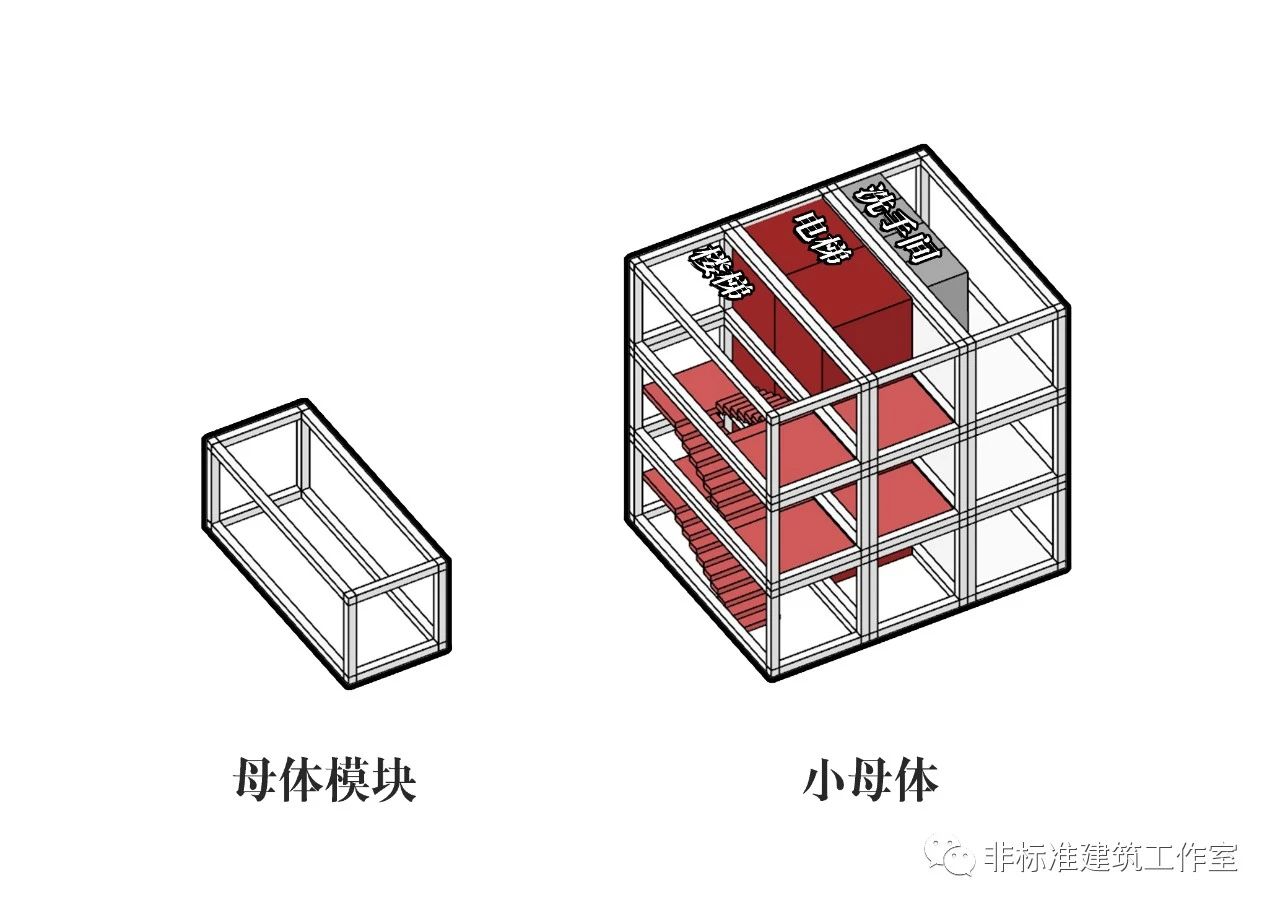

比如说有的房子面积小,或者不需要公共大堂,就可以直接利用20尺的集装箱模块做一个小一点的母体,仅做交通功能使用。


如果有的房子面积较大,或者对中庭面积要求较高,集装箱模块无法直接拼接使用,那就用建筑师另外贴心准备的立方体桌子模块进行拼接。


那么,母体和插件具体怎么链接呢?

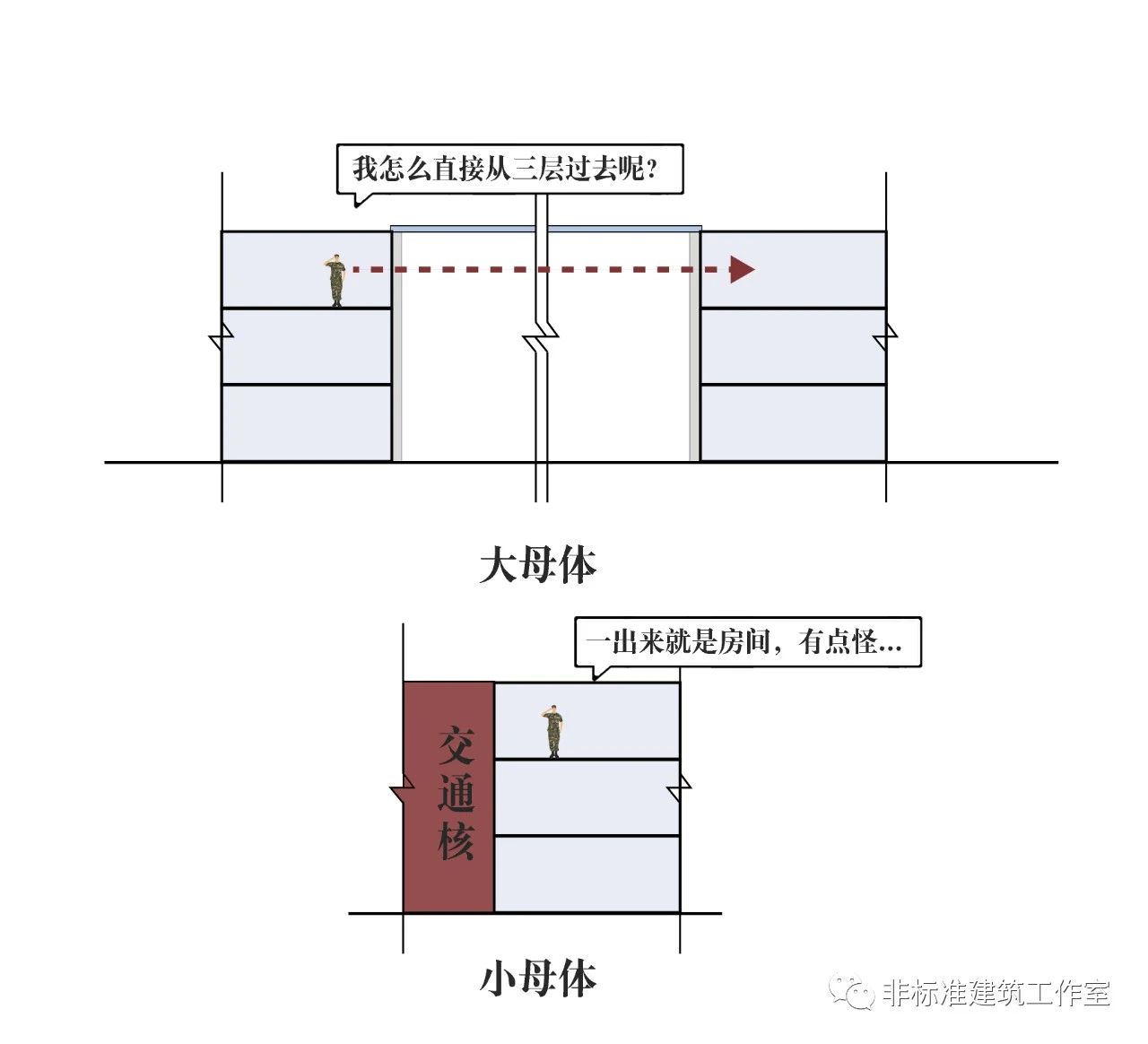

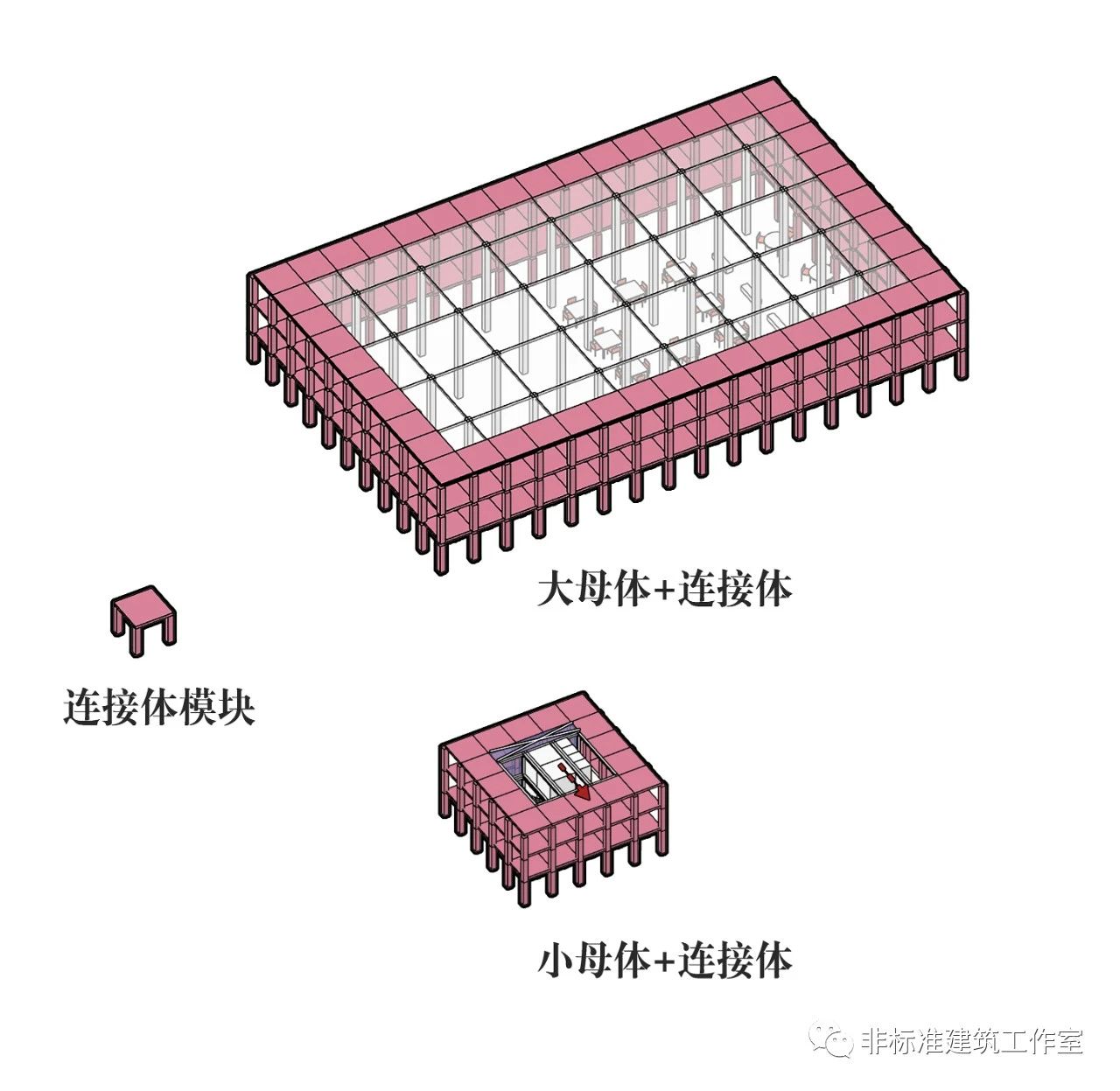

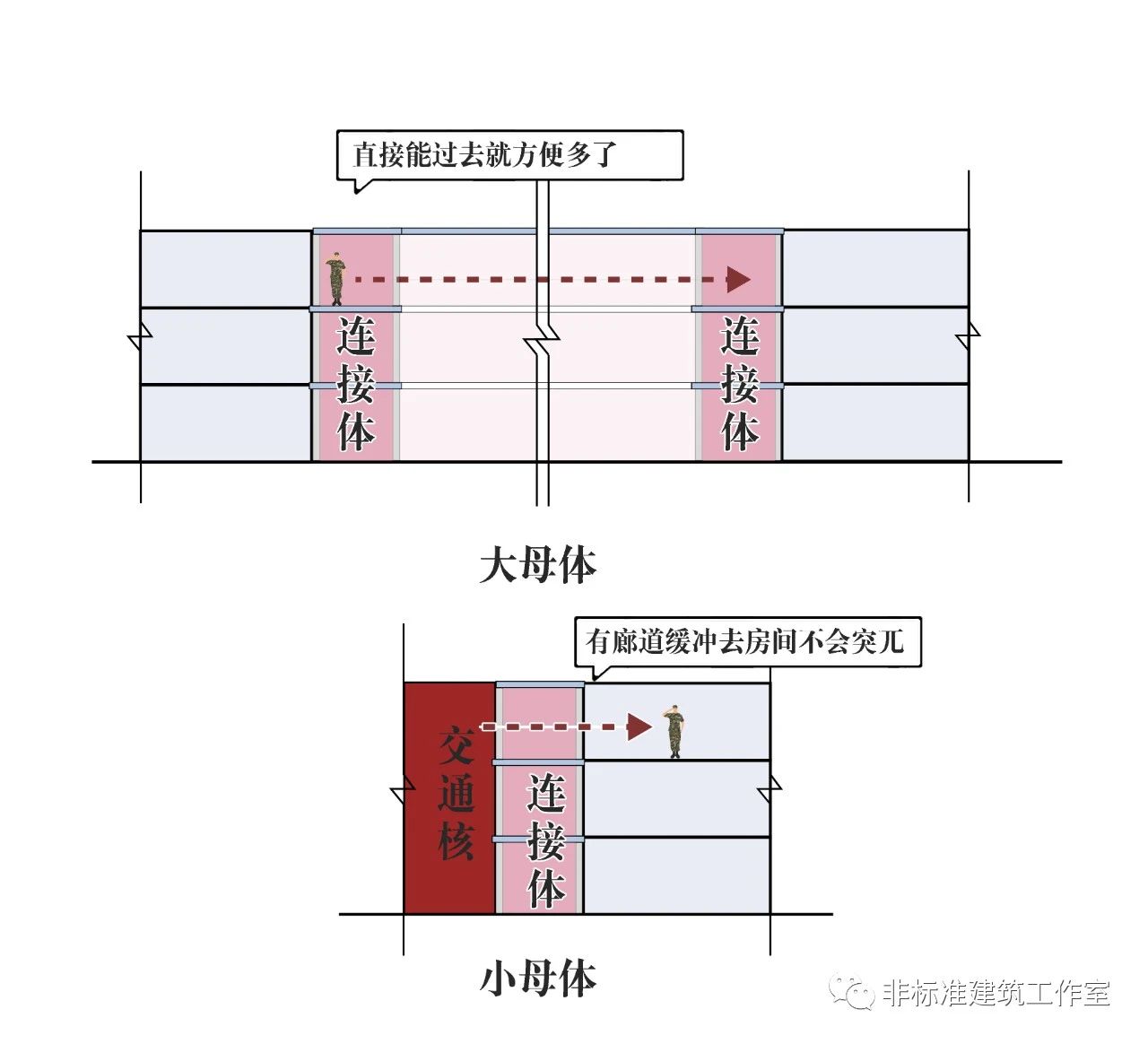

对于大母体来说,二、三层的士兵从插件功能出来后直接就是母体上空,无法便捷地到达同层的其他功能。对于小母体来说,士兵出了母体交通核就直接是房间,也十分突兀。

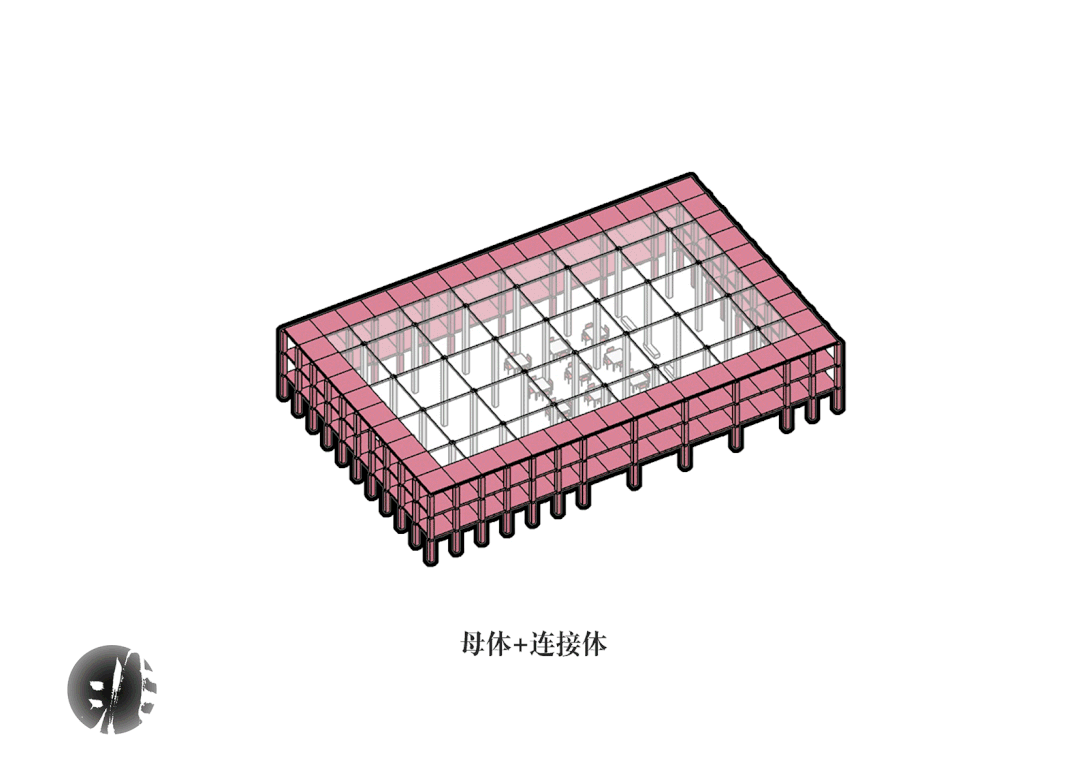

为此ADEPT专门设计了连接层,作为二、三层的交通连廊,便于母体和插件的拼接。


这个新设置的连接体你可以简单理解成走廊,反正哪儿与哪儿过不去就加这个模块就行。除了提升建筑内的可达性,还可以连接交通核与房间的缓冲空间,相当于个小前厅。

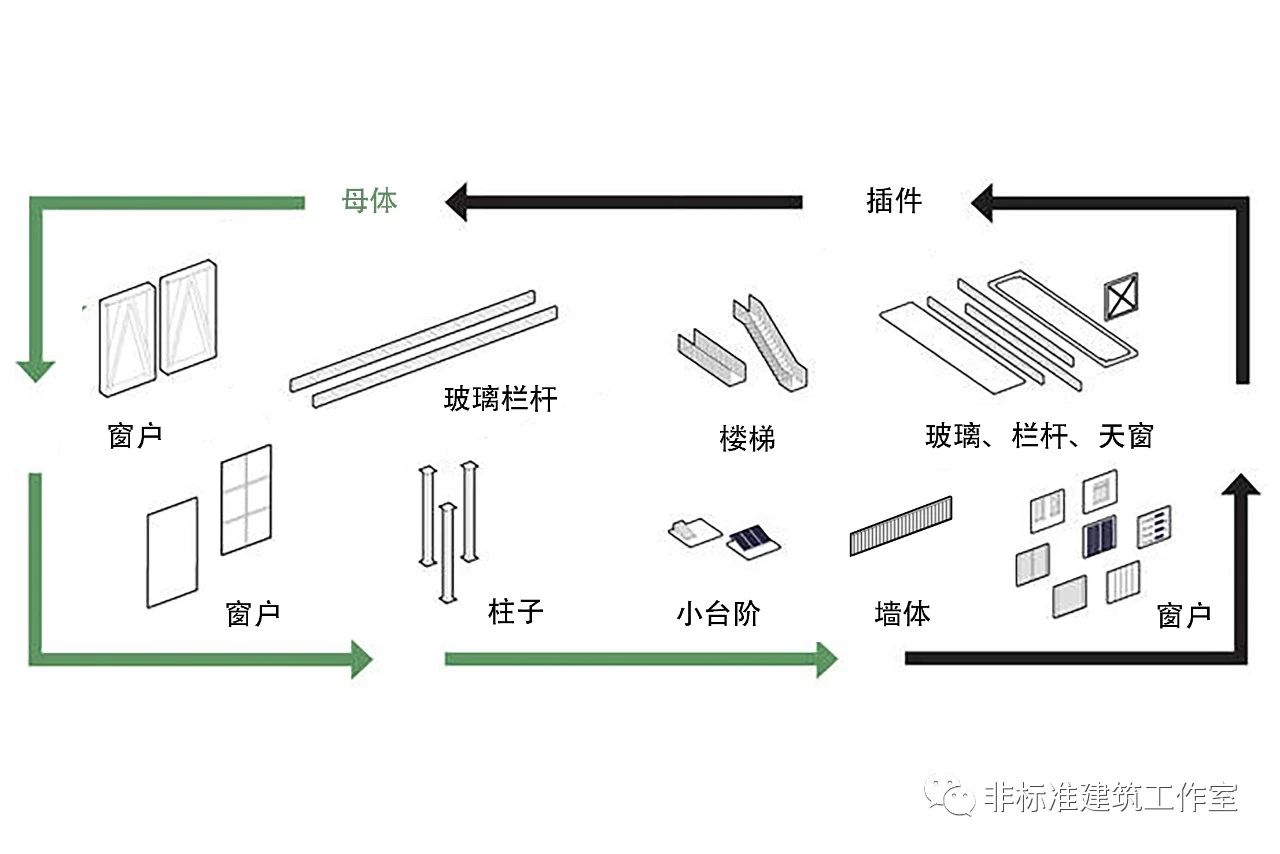

最后,ADEPT还设计了很多窗户、楼梯的小零件供士兵们自由取用。

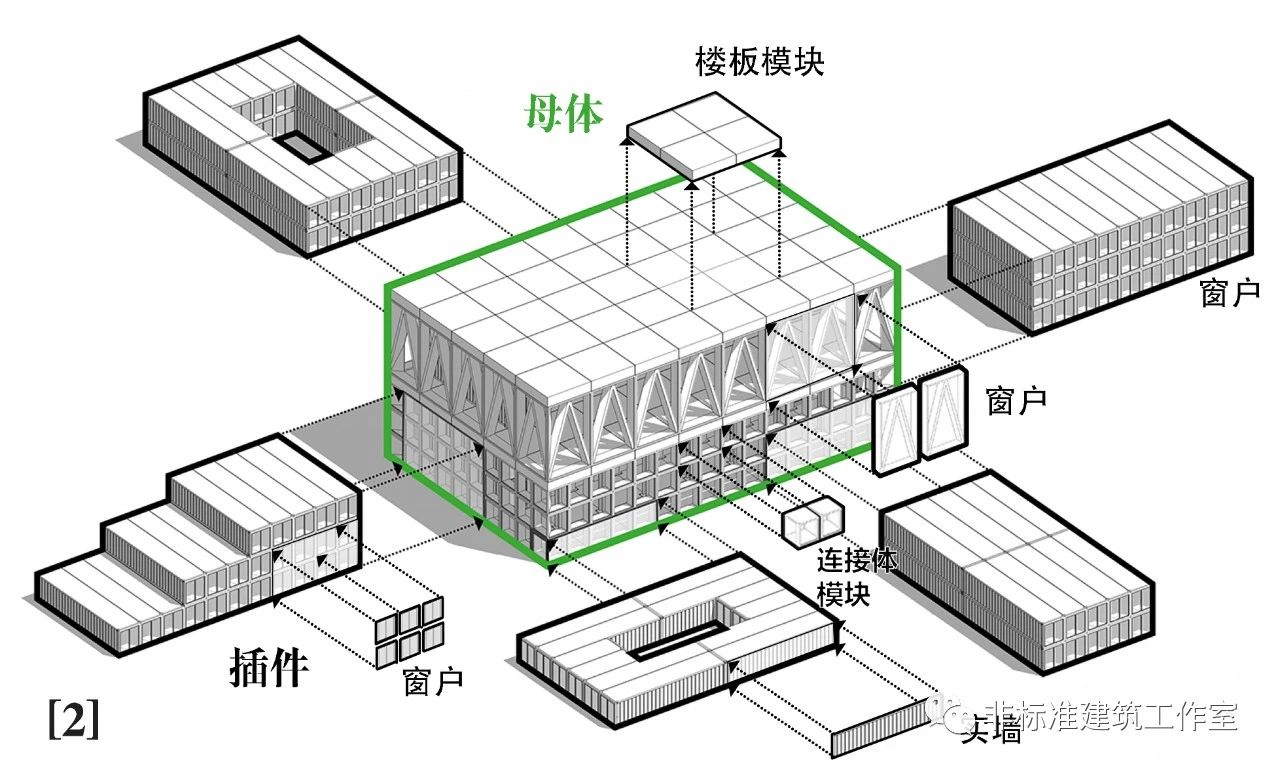

这就是ADEPT为奥尔堡军营独家设计的灵活百变母体-插件模块建筑体系。
这个设计你完全就可以理解成一个大型真人乐高,全是零件。


同样,这里建筑师也先做了3个示范作为使用说明。

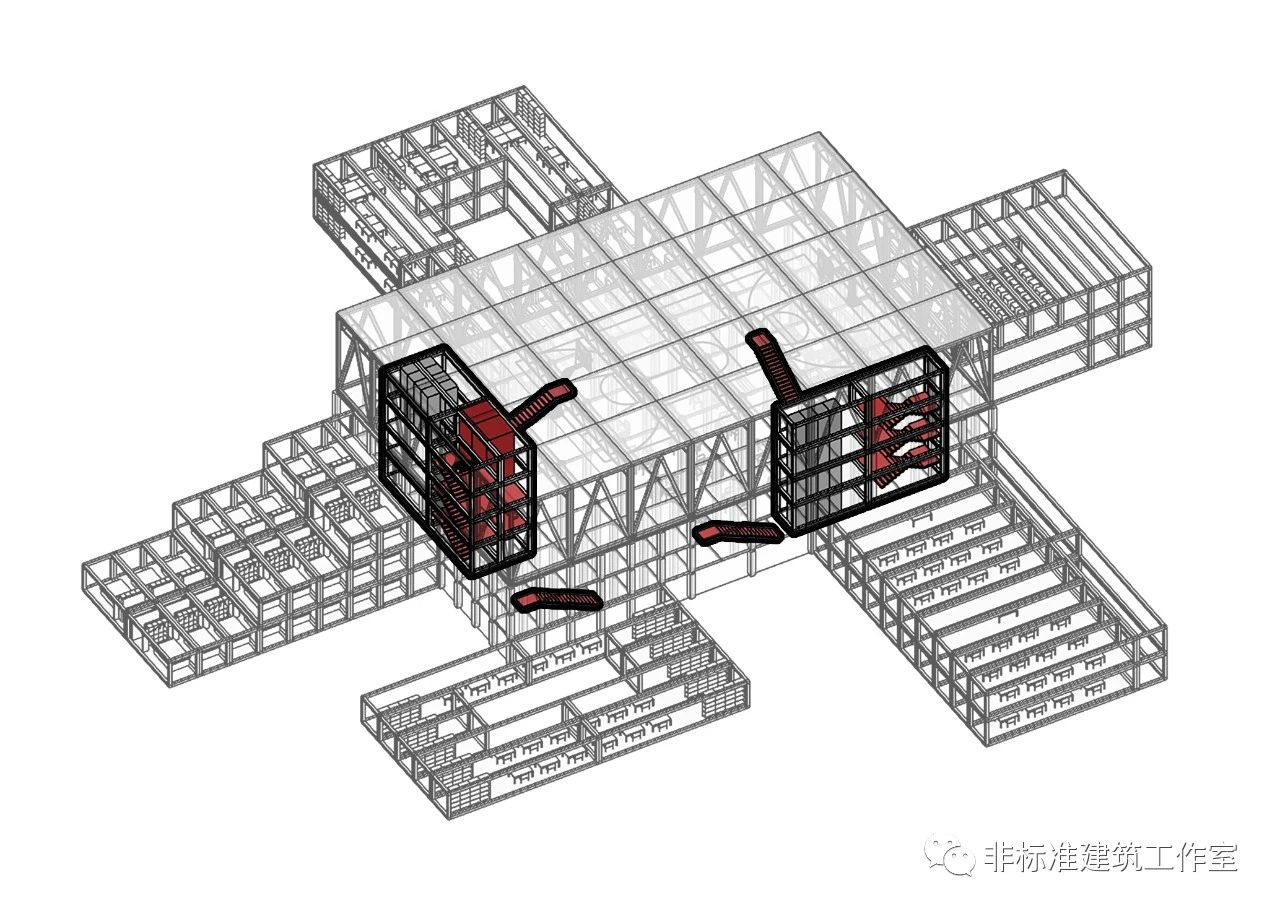

首先是综合大楼。主要功能插件包括自习室、阅览室、报告厅、宿舍、教室。


创造母体结构并围合连廊体,而后在其上插入功能插件。

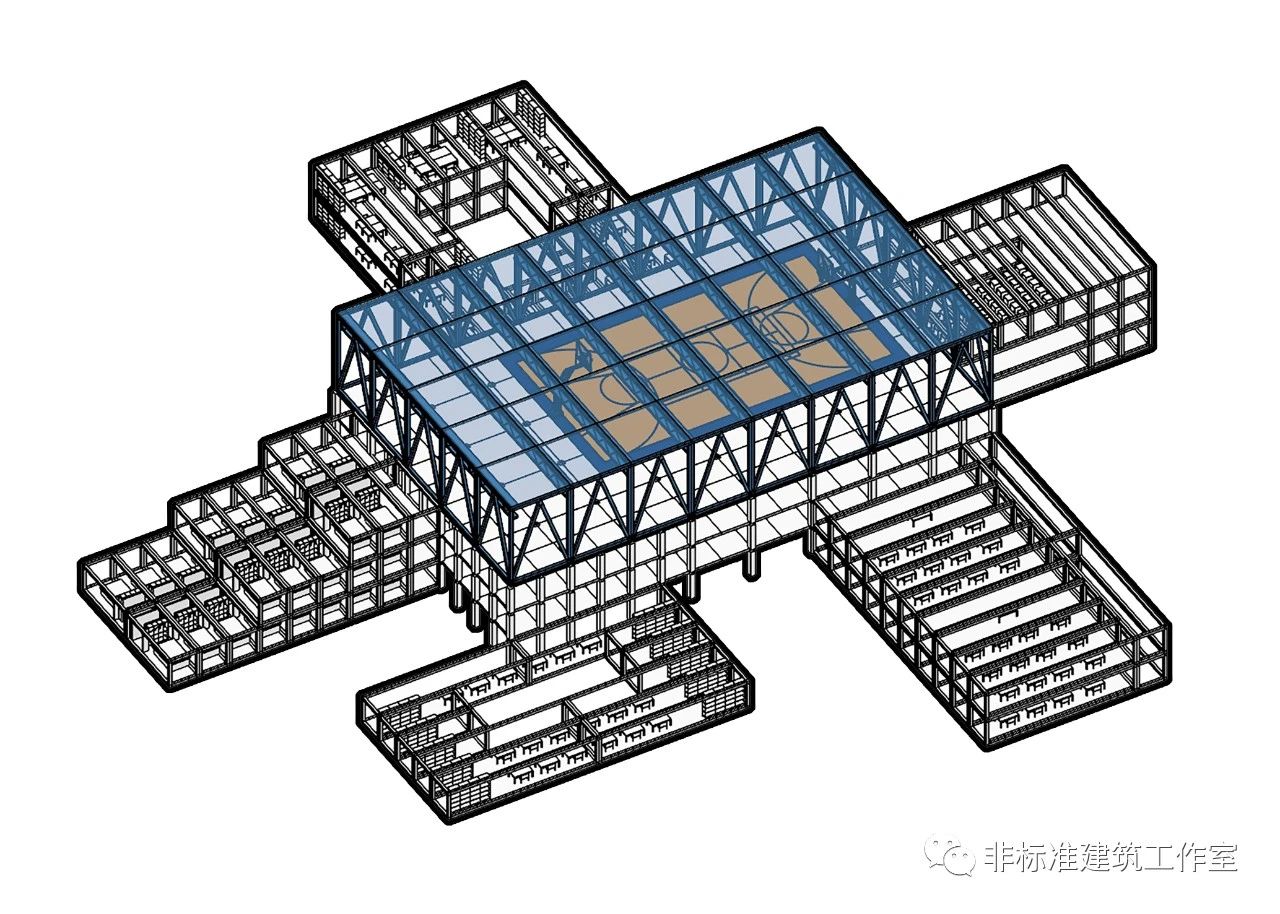

除此之外,在母体的上部,ADEPT还采用可拆卸式的桁架结构创造了一个大的无柱空间作为室内运动场地。


插入交通核和洗手间。直跑楼梯直接置入即可,而对于洗手间、封闭楼梯间、电梯则会借助20尺集装箱模块进行设置插入。

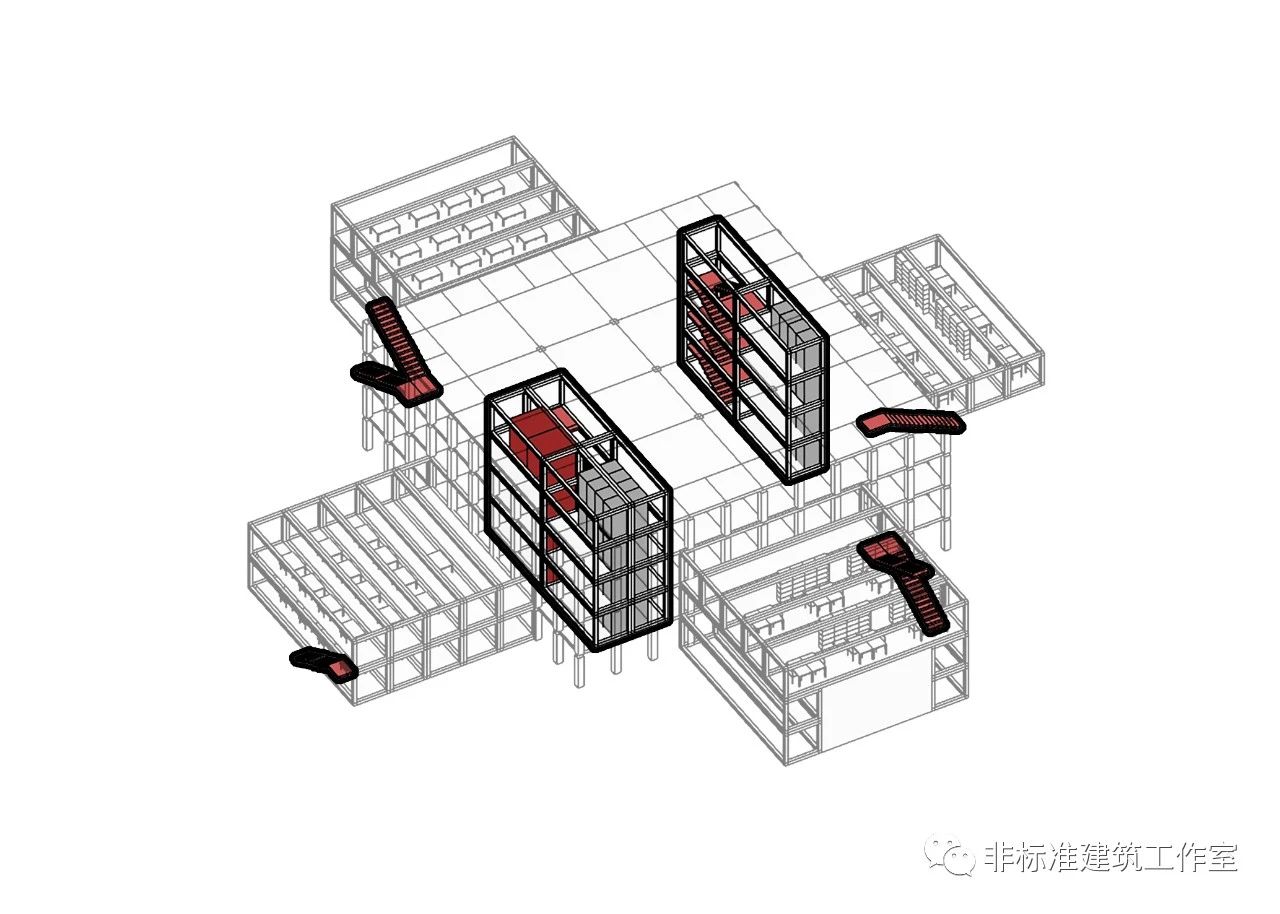

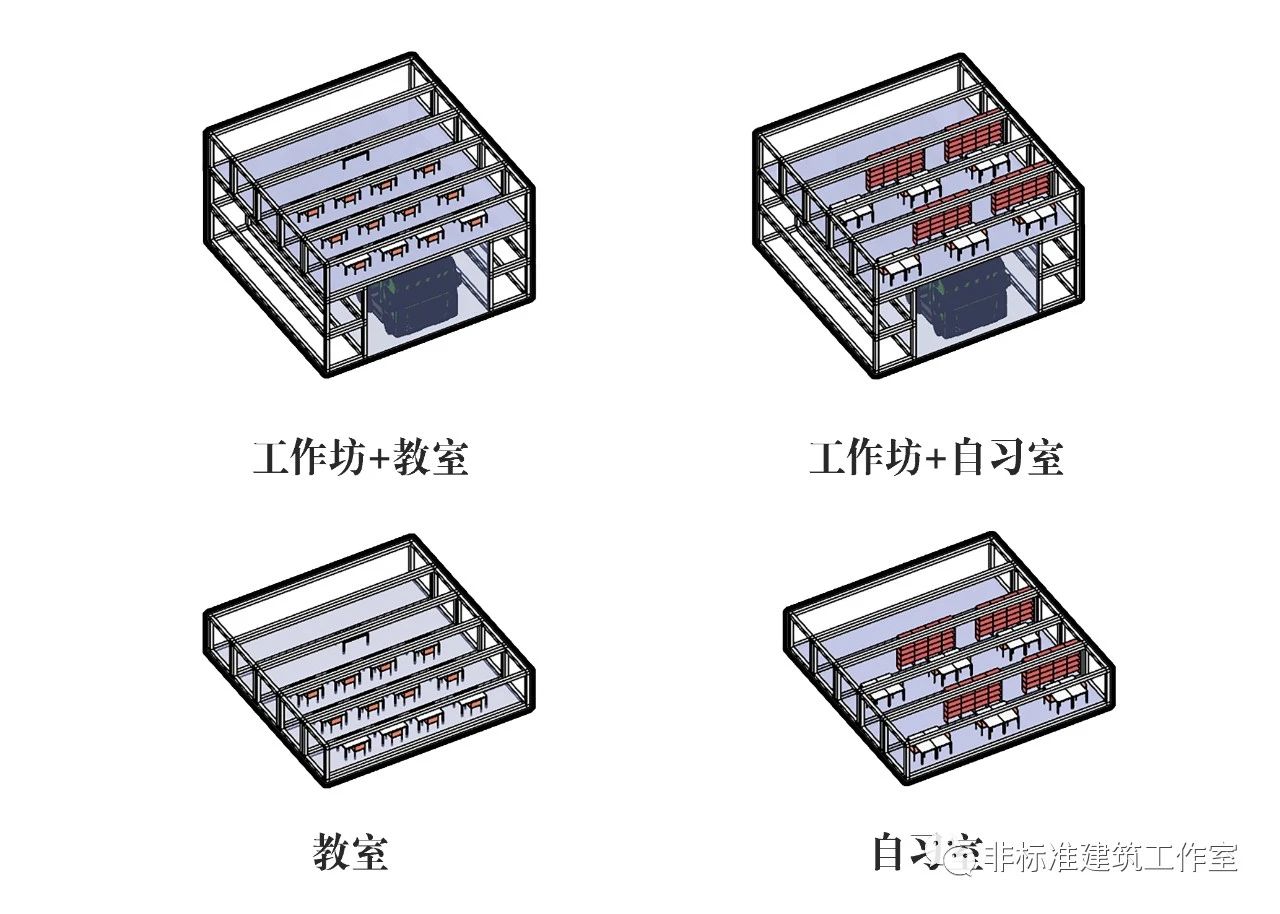

第二个是工作车间,包括教室和工作室。


创造母体结构并围合连廊体,而后在其上插入功能插件。


插入交通核和洗手间。直跑楼梯直接置入即可,对于封闭楼梯间、电梯同样借助20尺集装箱模块进行设置插入。


第三个是军营,包括宿舍、自习和餐厅。


创造母体结构并围合连廊体,而后在其上插入功能插件。


插入直跑楼梯和外廊。

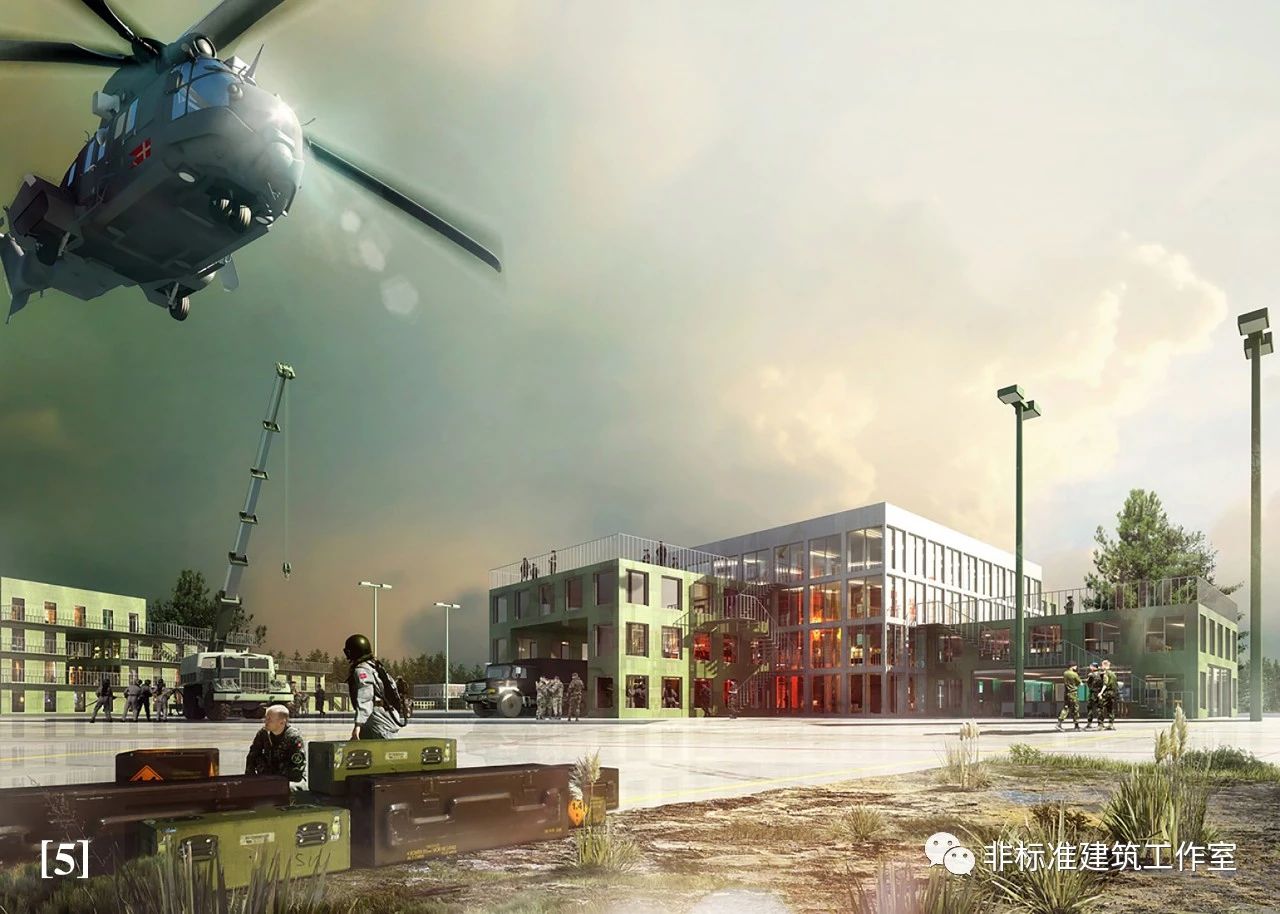

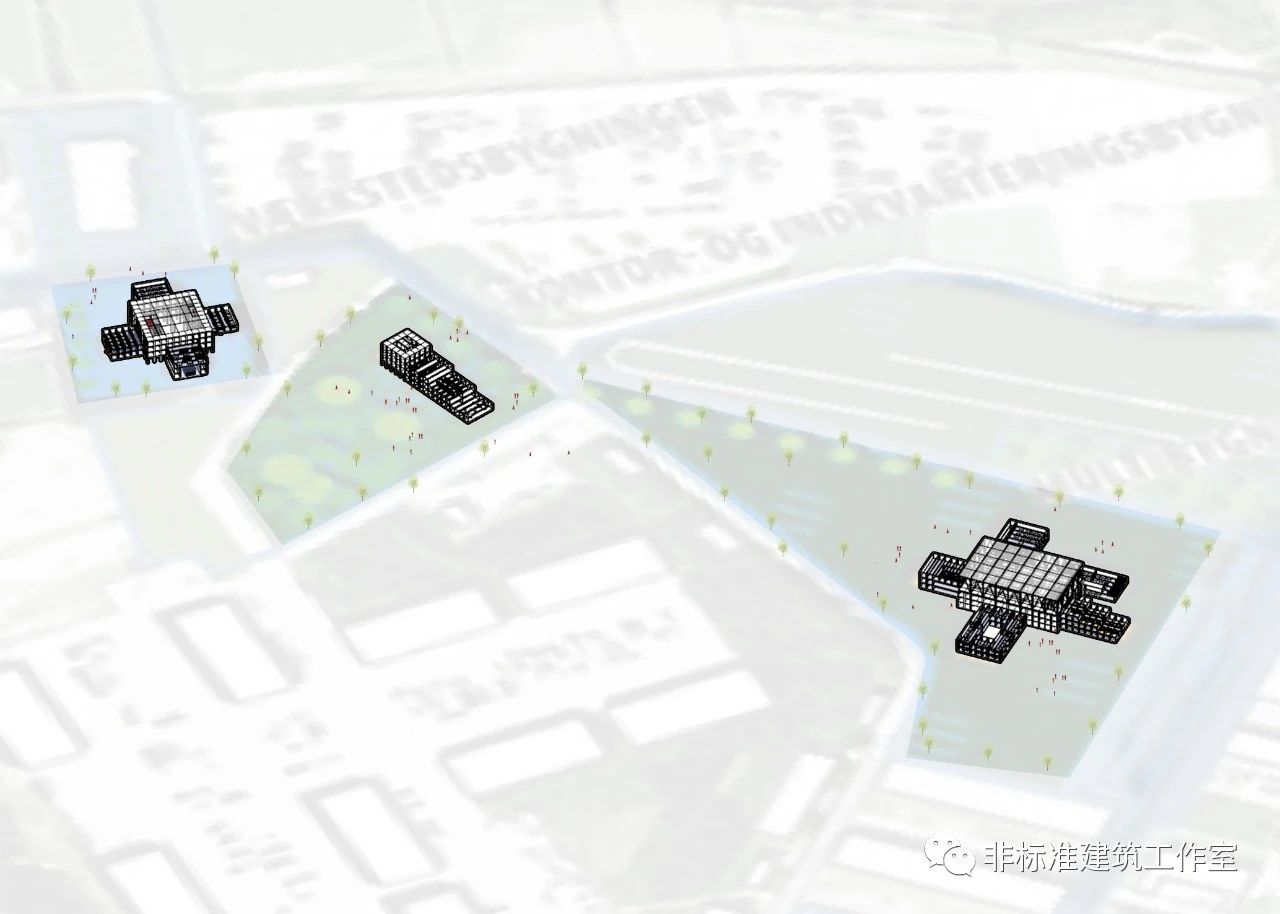

把三个模块建筑放到场地看看可能会达成的效果以供参考。


当然士兵也可以根据他们自己的需要自由创作需要的空间。


这就是ADEPT为奥尔堡军营设计的武装部队竞赛方案。
毫无争议的第一名。该方案已在2016年建成。




怎么做对是科学,怎么做好是艺术,而设计的真谛就是让人觉得——“好的很对”。 见人下菜碟是普通人的世俗,却是建筑师的清高。 有之以为利,无之以为用。无我以为用。


图片来源:
图[1]来源于:https://image.baidu.com/
图[2] [3] [4] [5] [6] 来源于:https://www.metalocus.es/es/noticias/adept-ganador-del-concurso-de-las-fuerzas-armadas-danesas
其余分析图及动图均为作者自绘,转载请注明。
非标准建筑工作室著作权所有
允许转载,禁止修改和演绎,转载请联系微信:linxiaowu3513
