来源:建日筑闻

最早关于拱形屋顶的记录大约可以追溯到公元前 4000 年,这种用烧结砖和粘土砂浆混合成的大跨度结构被设计为巴比伦尼亚尼普尔的苏美尔之塔的屋顶。这种连续拱结构是罗马建筑的特色元素,后来被文艺复兴时期建筑广泛运用。作为承重结构的拱屋顶,由连续的拱将荷载转移到两侧支柱上,它们在结构上均匀受压。过去这种拱顶由石头或砖制成,尺寸要求精确,因为拱顶处会产生向下的压力分力,拱顶下部会产生向外推的侧向力。目前,通过在受力最大处使用钢筋混凝土可以轻松解决这个问题。许多建筑设计者都曾尝试过这种结构形式,以创造独特的室内空间,用拱形屋顶创造开放感,避免各层结构元素杂糅。拱顶在建筑造型上也有独特之处。完成这类项目需要精湛的施工技术和精确的structural works。下面是十个拱形屋顶的例子,这种历史悠久的建造技术与钢筋混凝土结合后,在现代设计中有了新的诠释。

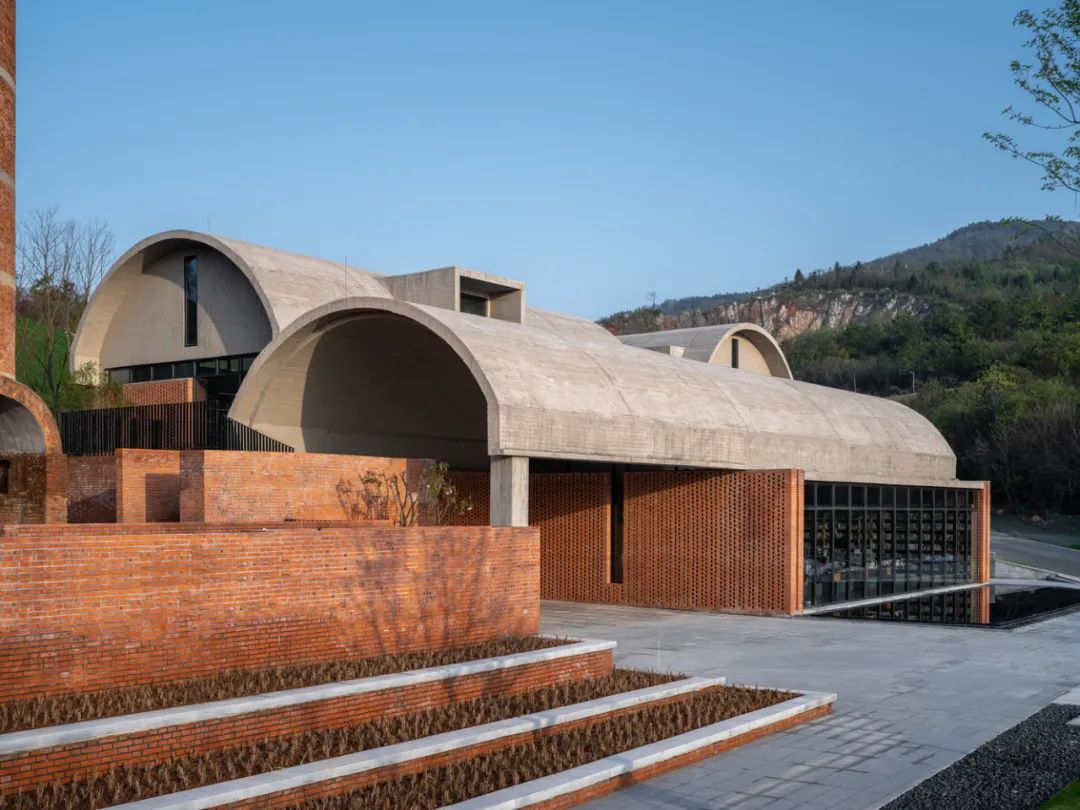

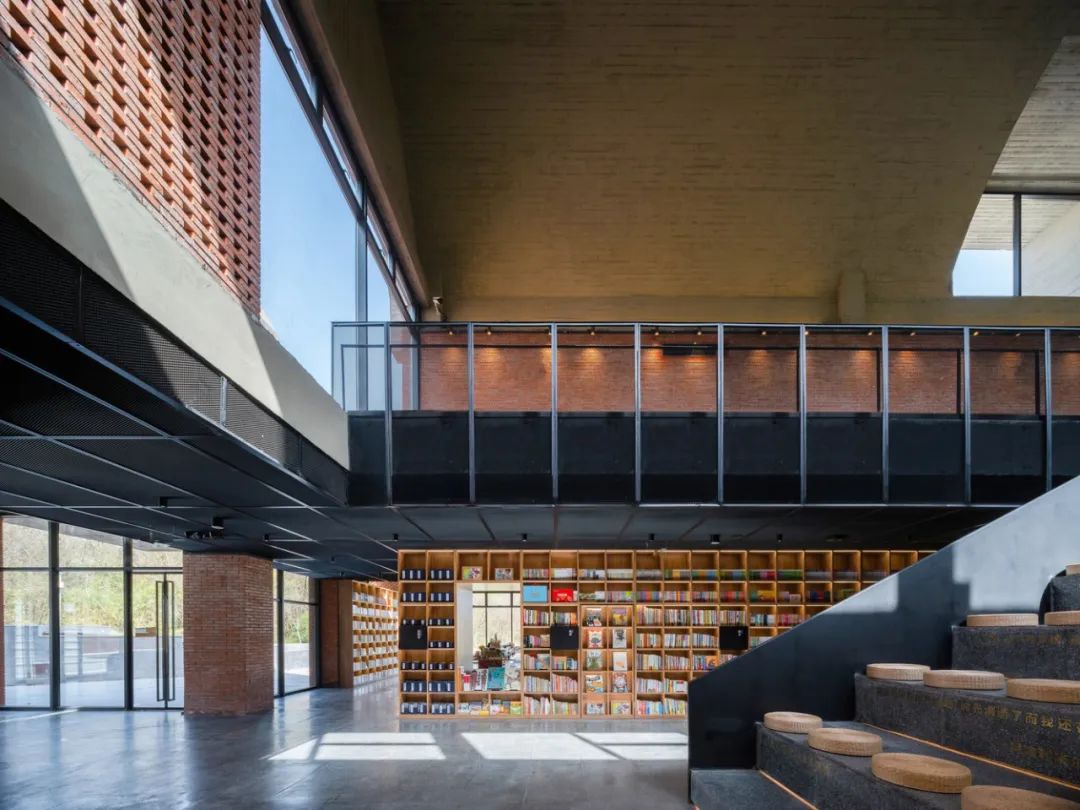

南京先锋汤山矿坑书店 / 东南大学建筑学院 + 艺合境建筑事务所
结构工程:朱鹏

砖窑位于园区入口附近,毗邻游客服务中心和生态停车场,在整个公园中位置显要。为了应对复杂的场地现状,设计的总体策略是在提取砖窑双筒原型的基础上,把竖向的垂直形态转化为水平形态,将筒转化为拱。拱不仅在形态上与砖窑形成呼应,且其形式的古典性和精神性恰与先锋书店的内在气质相匹配。进而依据书店的基本功能对水平双拱进行拉伸、分离、切割、旋转等操作,来设计和布局相应的平面。

版权: Timeraw Studio
版权: Timeraw Studio
版权: Timeraw Studio

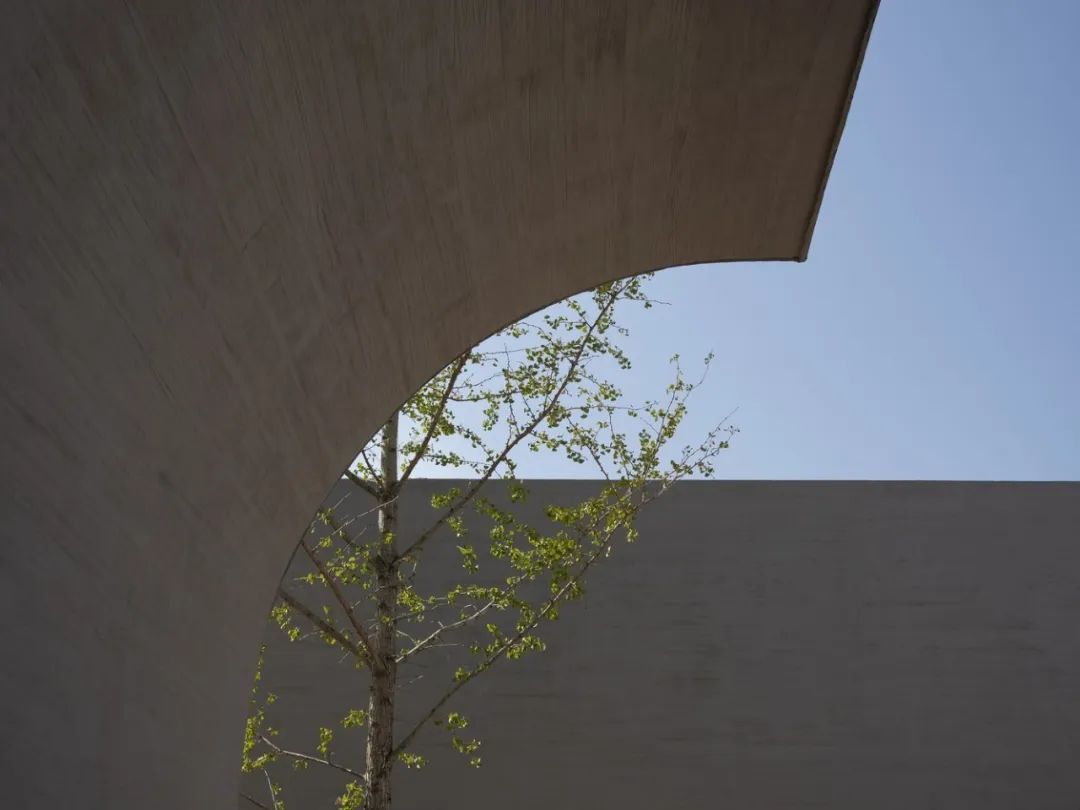

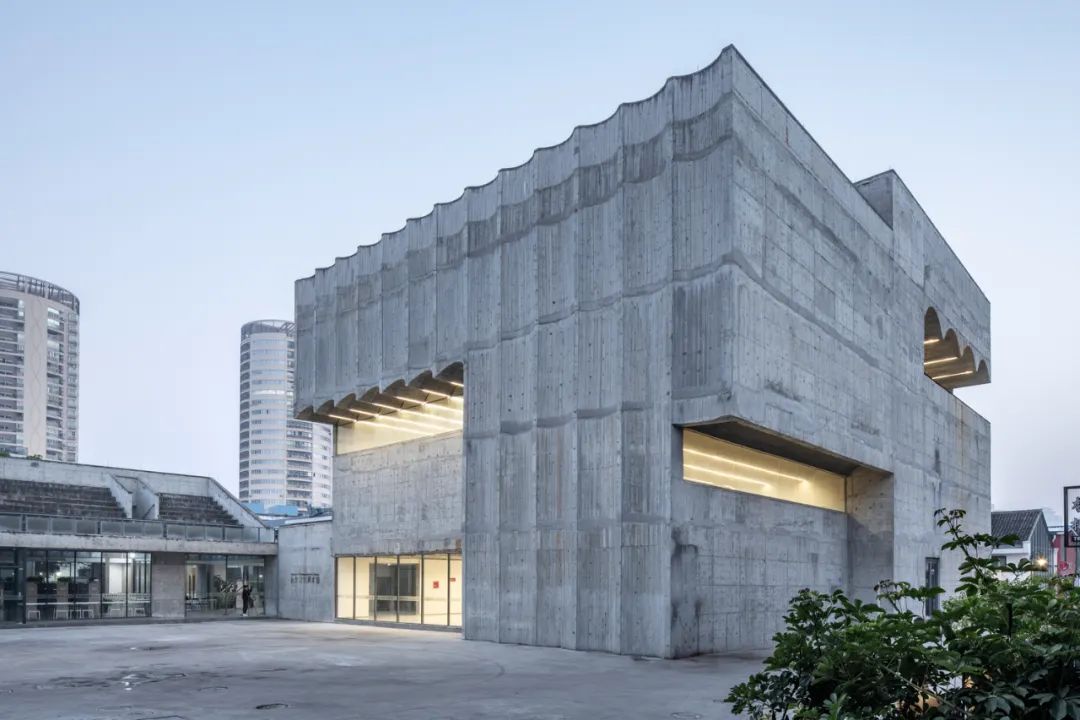

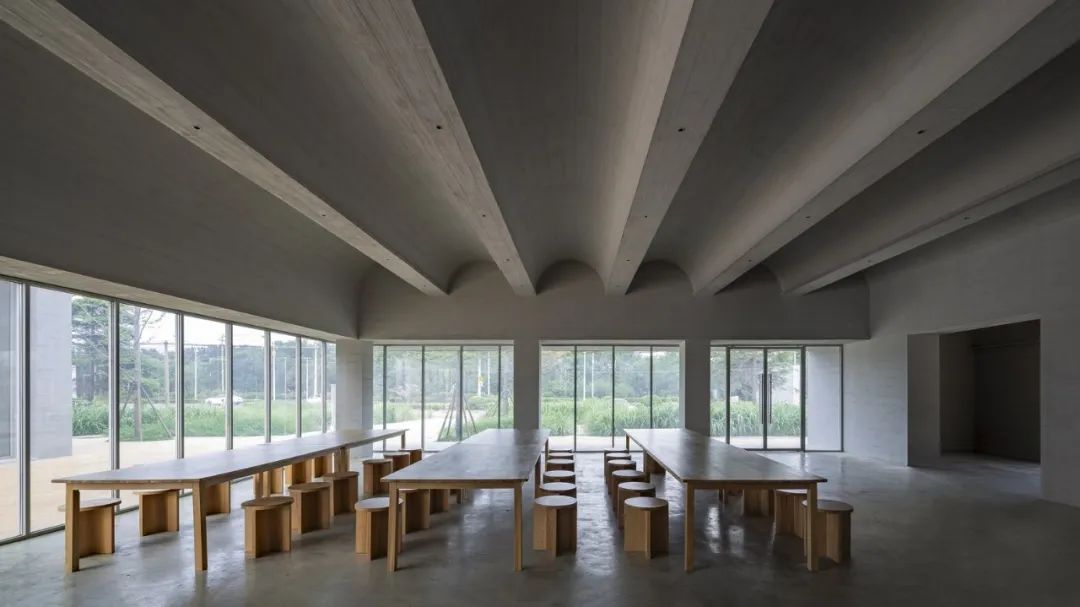

台州当代美术馆 / 大舍建筑设计事务所
结构工程:张准,邵泽

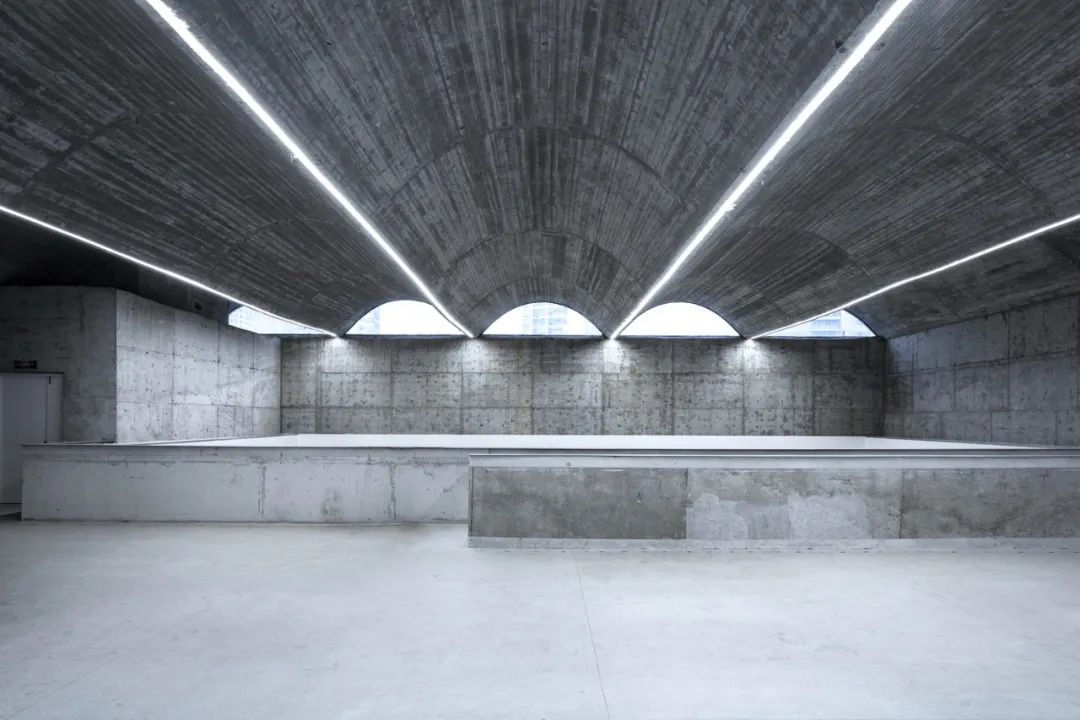

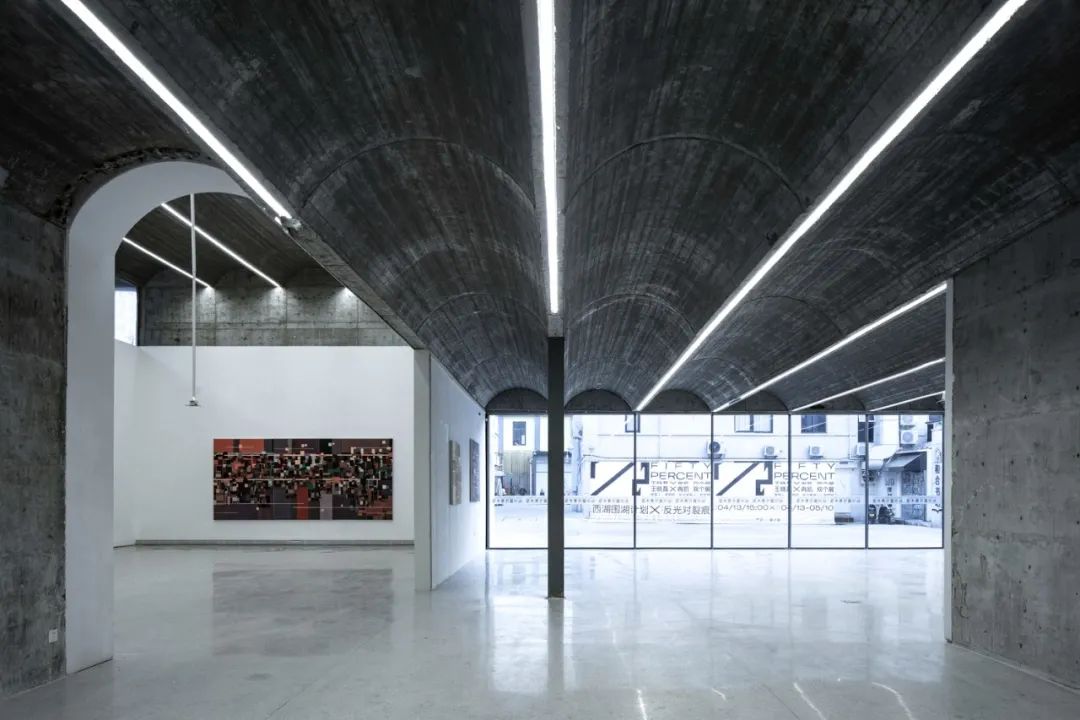

博物馆倾向于通过现浇混凝土的粗犷与平行筒形拱顶结构形成的精致空间的对比,形成一种创新的艺术空间氛围。筒形拱顶结构寓意内外融为一体,同时将照明系统完美融入自身。在流通方面,筒形拱顶结构所指向的连接广场的大厅(展厅)标志着空间序列的序曲。

版权: 田方方
版权: 田方方
版权: 田方方

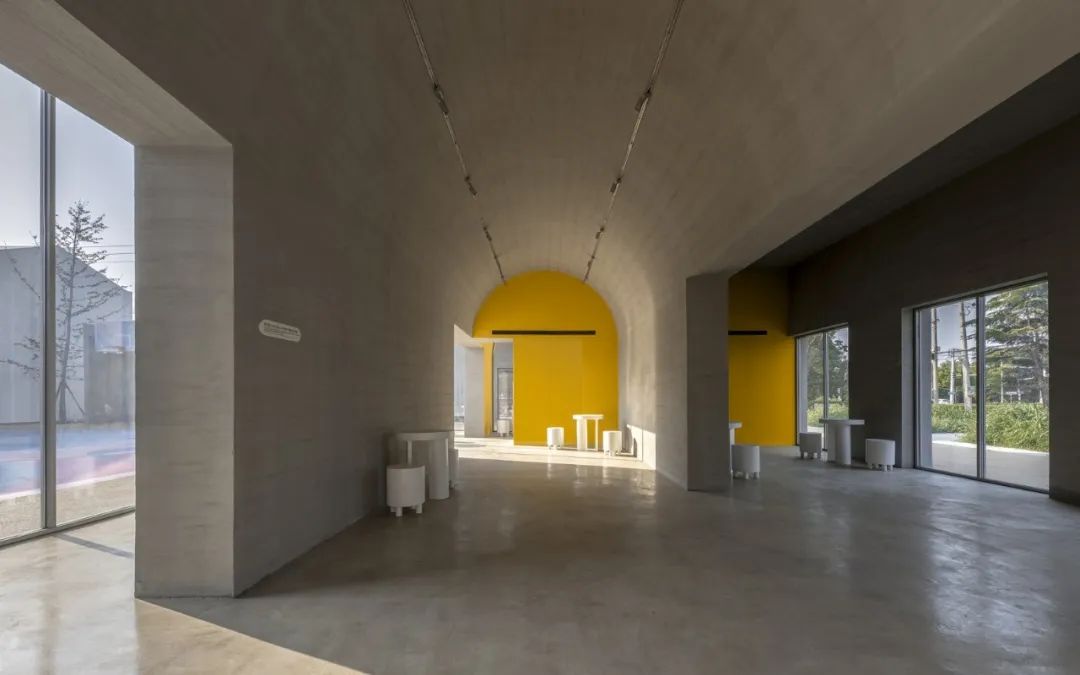

秦厂村党群活动中心改造 / Studio 10
施工方:河南创辉建筑装饰工程有限公司

秦厂村党群活动中心坐落于河南省焦作市修武县城关镇秦厂村,是基于村内老党群活动中心的改造项目。我们对原建筑的对称性及平面化拱元素母题进行了提取、诠释和再现。通过在立面笼罩一层半透明的阳光板还原建筑的几何形态,使体量更清晰、可读;几何的无瑕性和立面的半透明性营造了一种轻盈、超现实的氛围。

版权: 张超
版权: 张超
版权: 张超

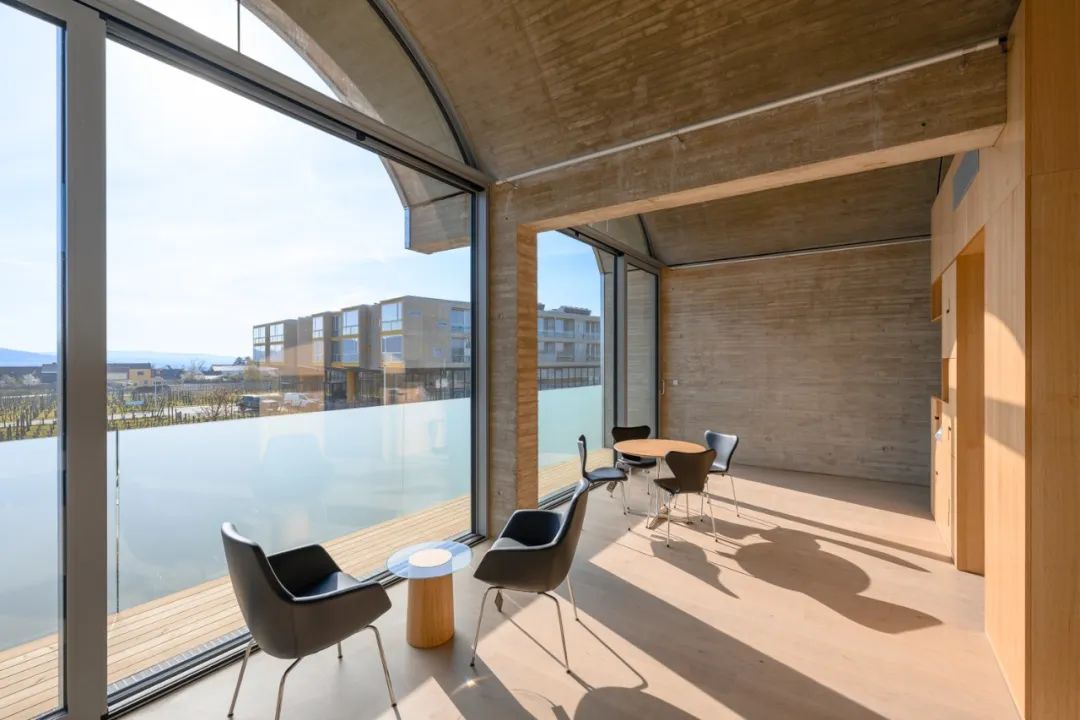

奥地利罗仙姆酒店扩建 / Steven Holl Architects
总承包:Swietelsky AG
结构工程:RETTER & Partner Ziviltechniker.

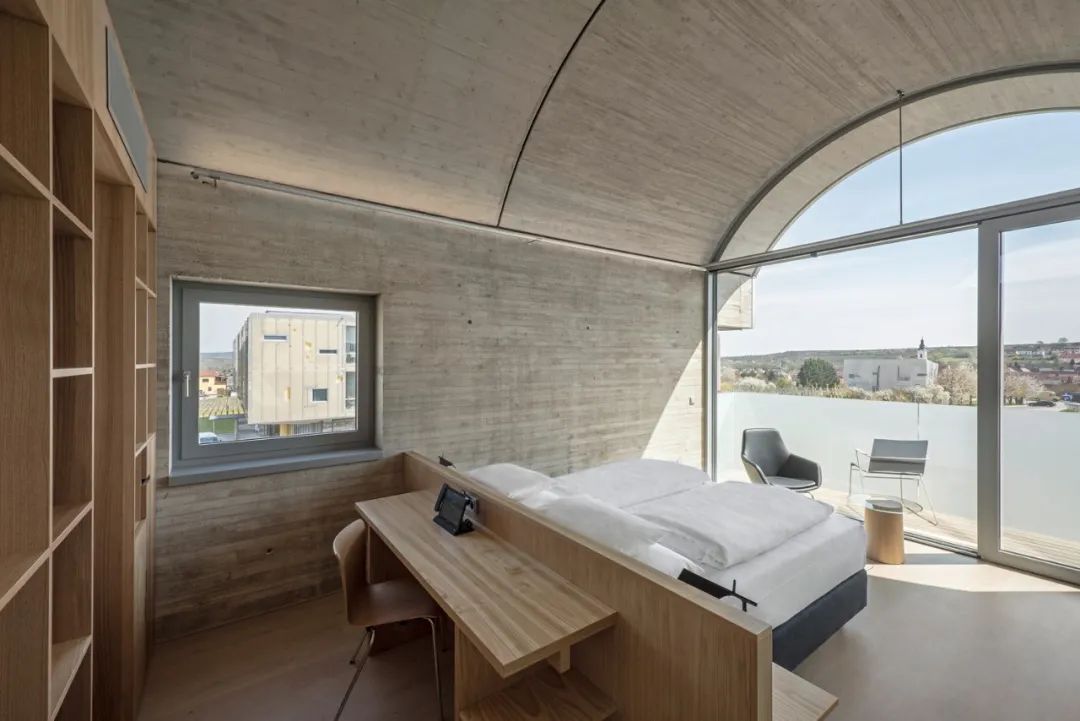

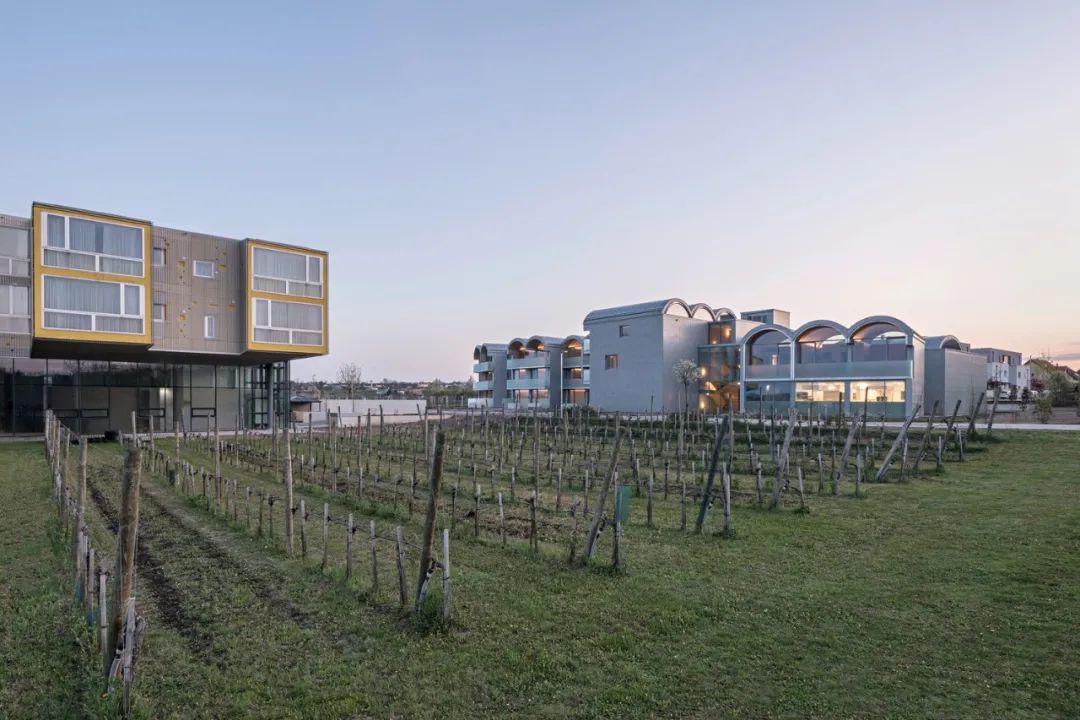

罗仙姆酒店和葡萄酒中心旨在宣传此处重要的酒窖系统所蕴含的丰富地方文化意义。小镇的城市地表下遗留了历史性的地下网络系统,其中包含已有 900 年历史的石头酒窖。罗仙姆园区里的前两栋建筑试图创建与地窖几何结构相似的关系,葡萄酒中心伫立于葡萄园中,而酒店的设计则呼应了上面的拱顶形状。这三种元素代表了建筑的三个基本类型: 地底下、里面与地面之 上。新扩建的设计概念为“地面之上”,通过预制拱顶空间与原有拱顶相连。入口的倒影池反射出建筑曲面的几何形状。

版权: Hertha Hurnaus
版权: Gregor Holzinger
版权: Hertha Hurnaus

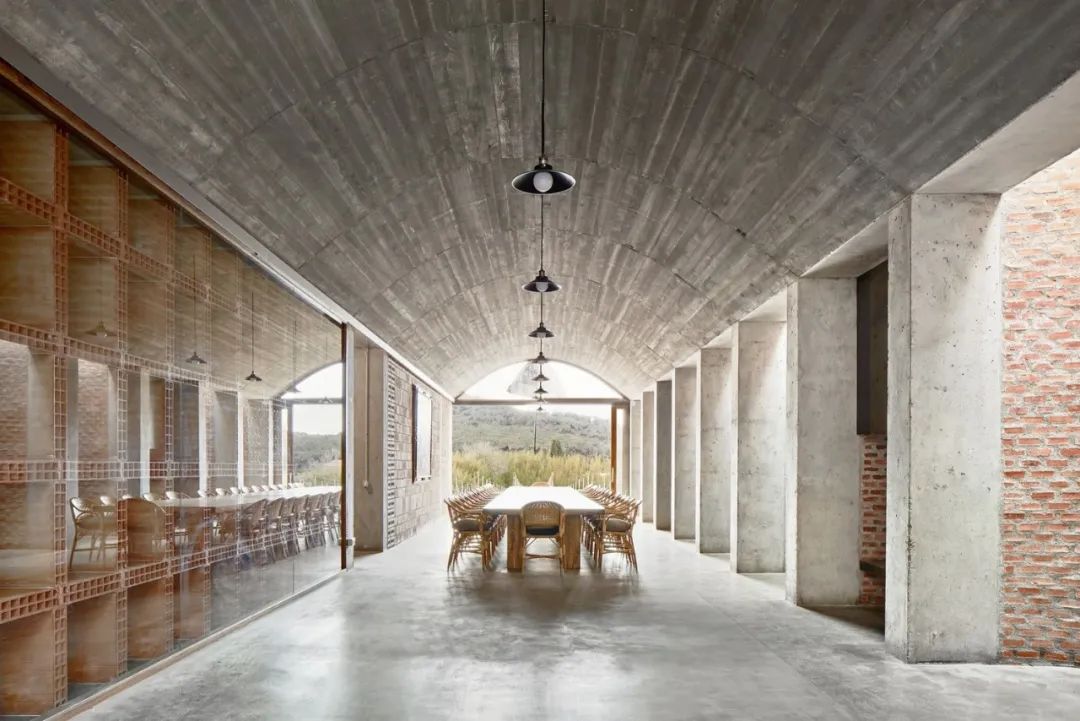

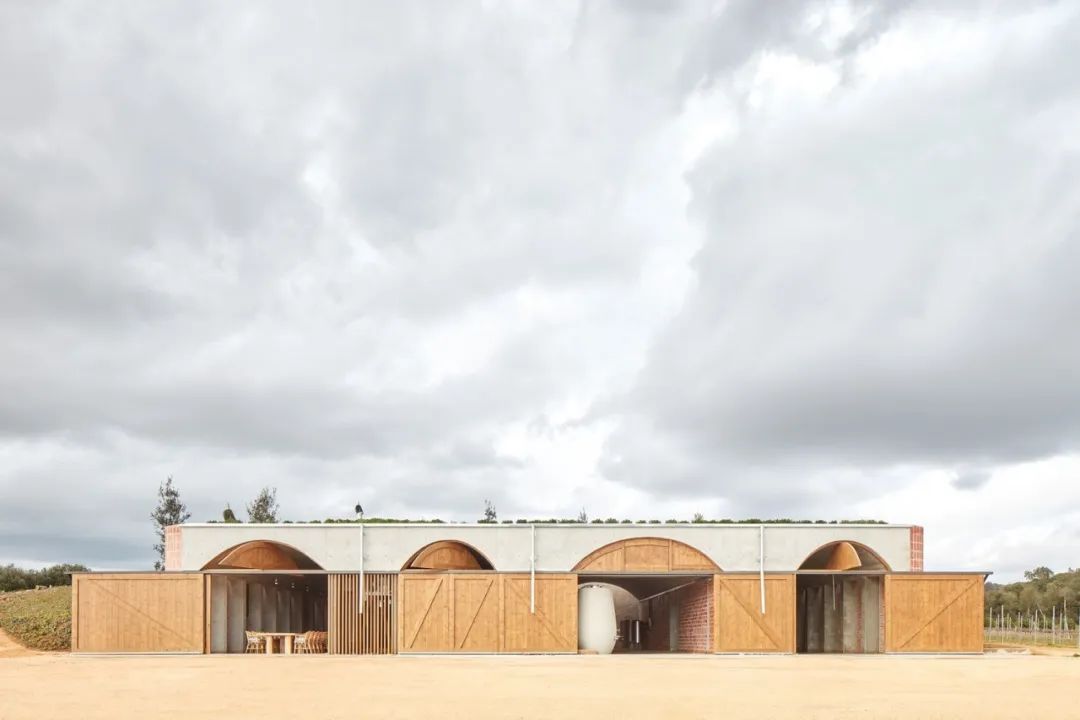

Mont-Ras 酒庄 / Jorge Vidal + Víctor Rahola
结构及施工:BAC.

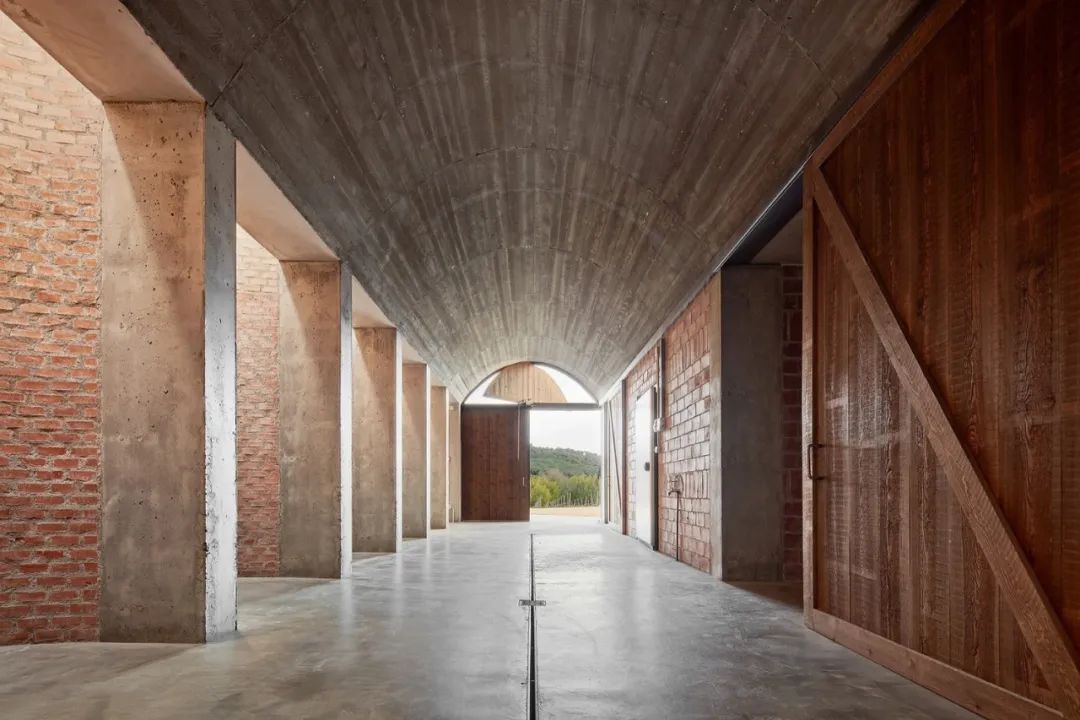

酿酒厂的建设以及葡萄酒的酿造过程都与土地选取密切相关。葡萄酒集中了色、香、味、形的特点。要感受到酒的这些特点,就要选好土地,来体现这些转变过程。建筑物是地底下的平台。它的屋顶是一个花园,位于混凝土高架上,高架有一道双曲线拱门。平台也用来储水,实现再次利用。考虑到用料(砖),建筑师想方设法地将外壁设计成理想形状。

版权: José Hevia
版权: José Hevia
版权: José Hevia

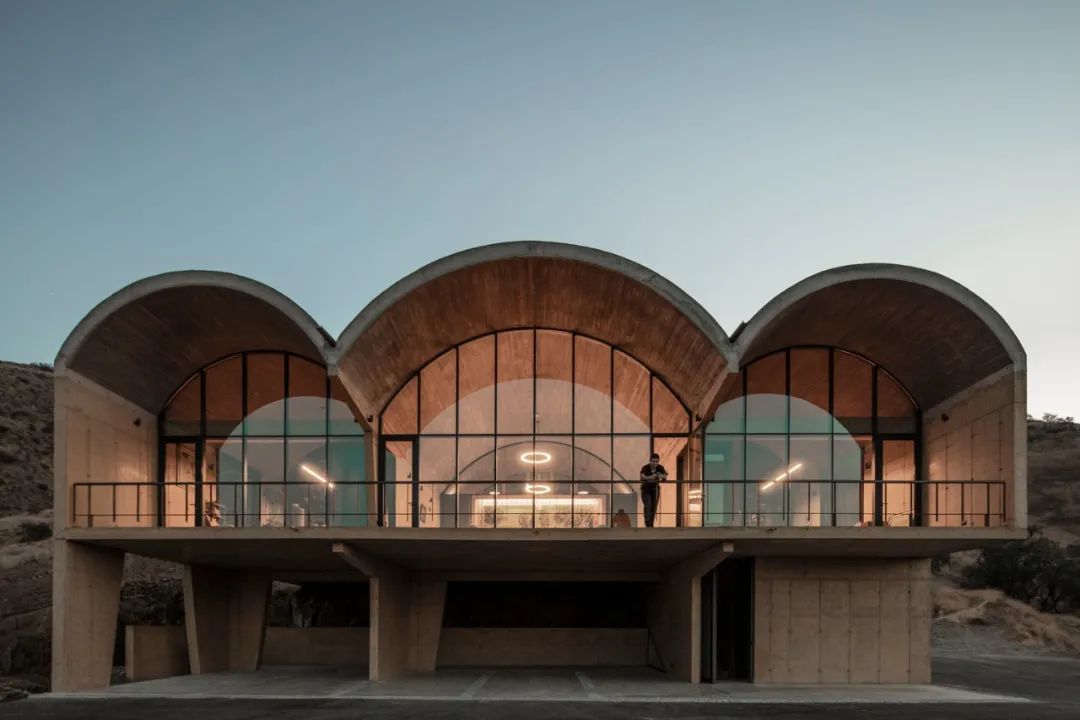

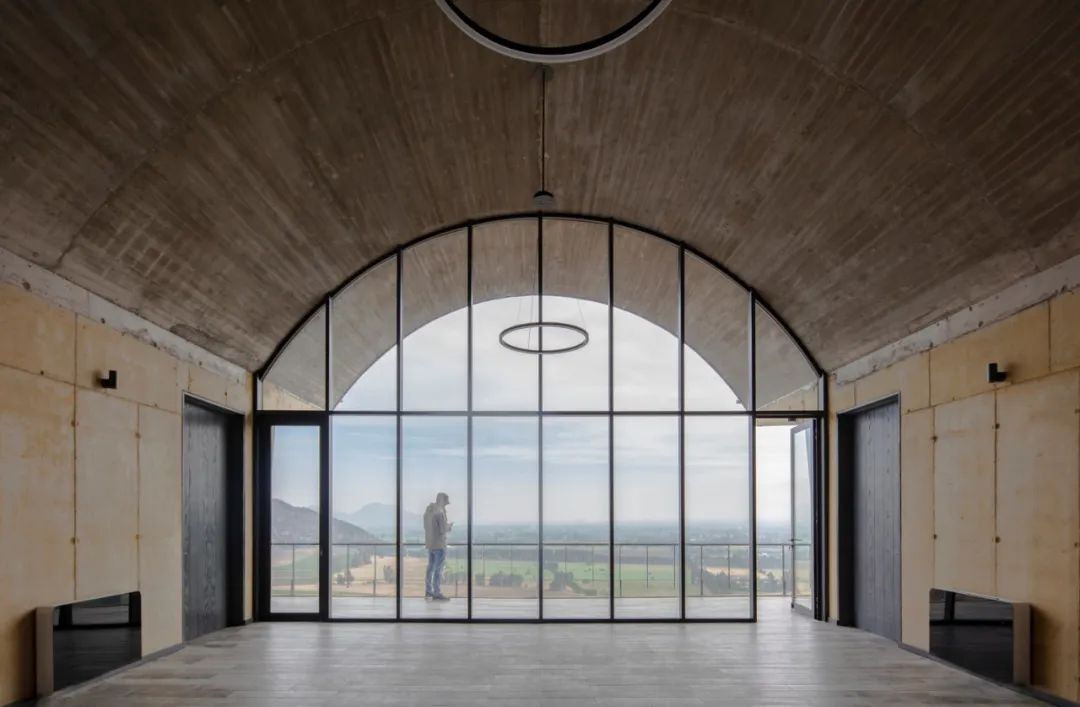

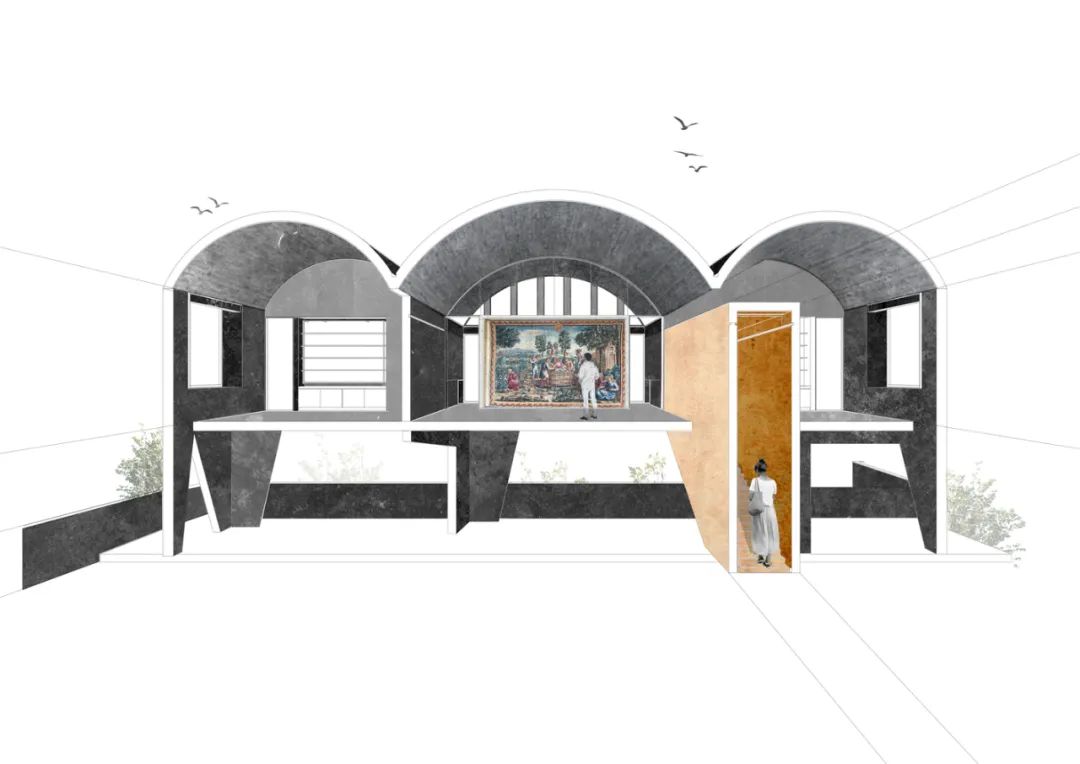

OFMA 酒庄办公室 / MAPAA
结构工程:Manuel José Ruiz
施工:Héctor Hernandez

建筑位于圣地亚哥市南部的迈波河谷,当地以酿酒产业而闻名。在一处山脚的北坡,有酿酒厂和一片橄榄林。由于在建筑中心空间陈列了大型艺术品,所以建筑的支撑结构必须具有足够的跨度和高度以及适当的围护关系,才能创造出良好的观赏效果。作为能够满足上述条件的围护结构, 用于储存葡萄酒的地下酒窖的形象进入到我们的视野当中,这是中央酿酒地区的传统特点——通过砖砌拱顶解决结构问题。我们参考了这种结构形式,实际上是将砖替换成新的混凝土材料,采用这种无需中间支撑即可覆盖大跨度的拱顶,从而减轻侧向支撑的负荷。

版权: Pablo Casals Aguirre
版权: Pablo Casals Aguirre

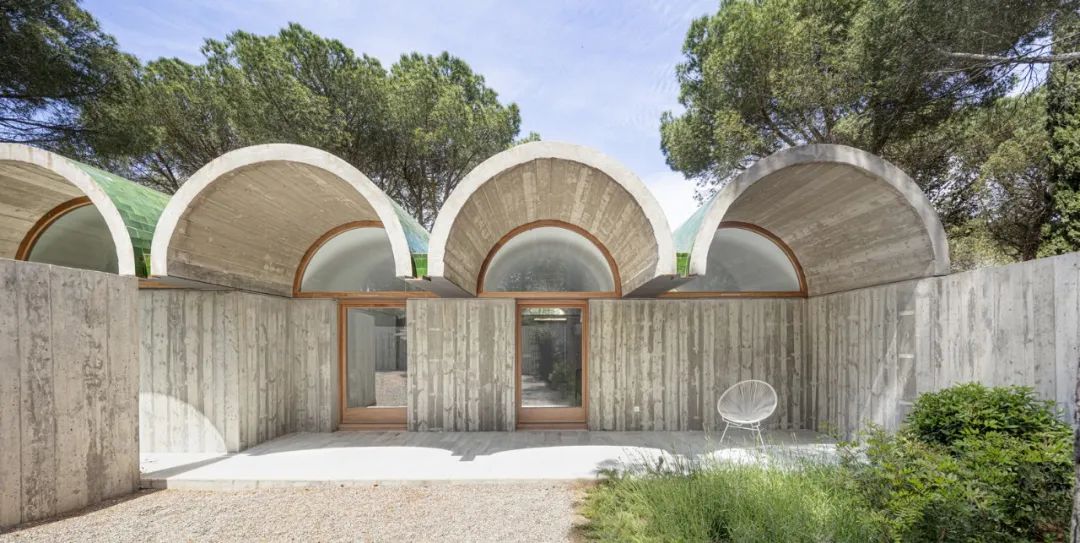

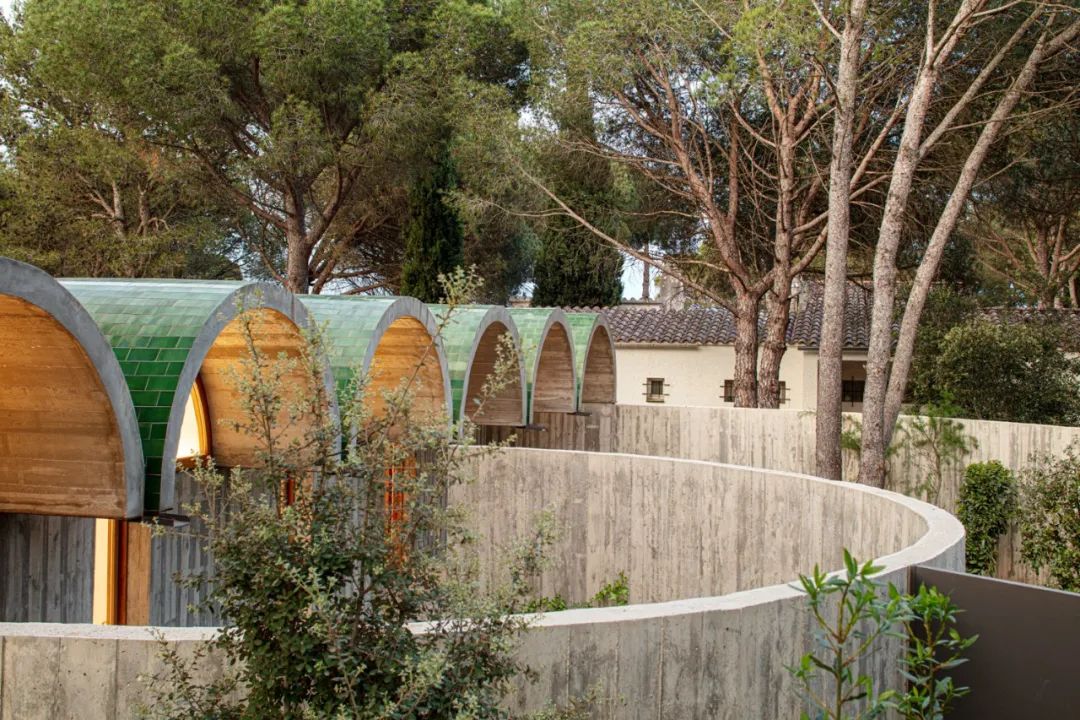

S2 住宅 / BELLAFILARQUITECTES
结构工程:Sustenta
施工:Lluís Sabater.

版权: Adrià Goula
版权: Adrià Goula
版权: Adrià Goula

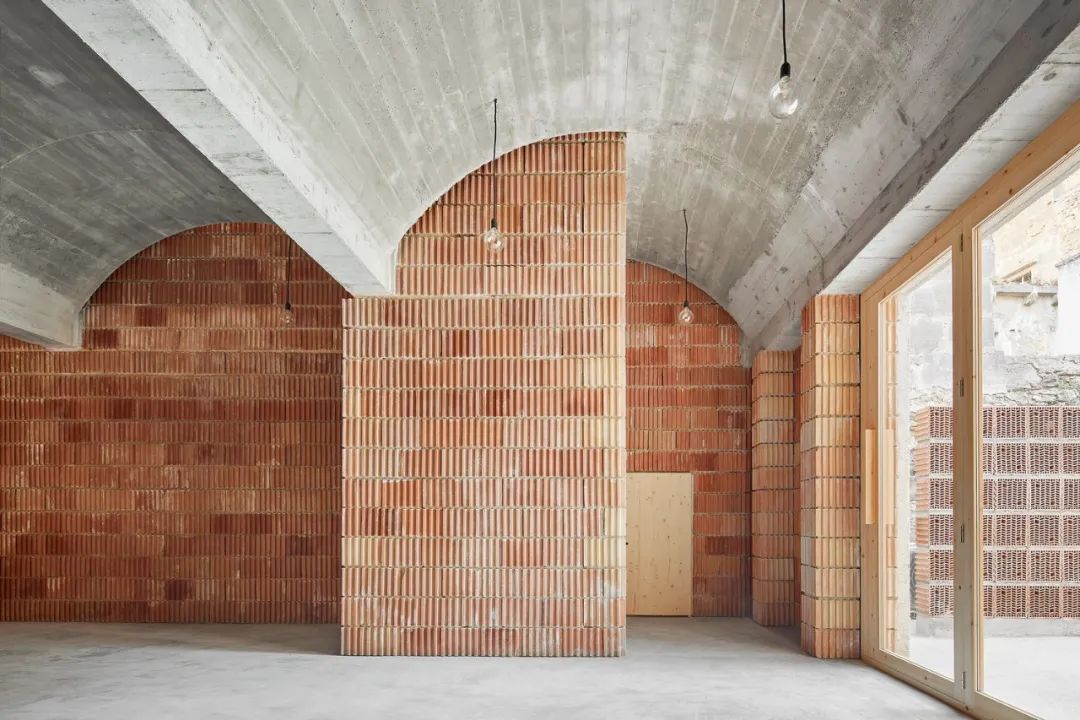

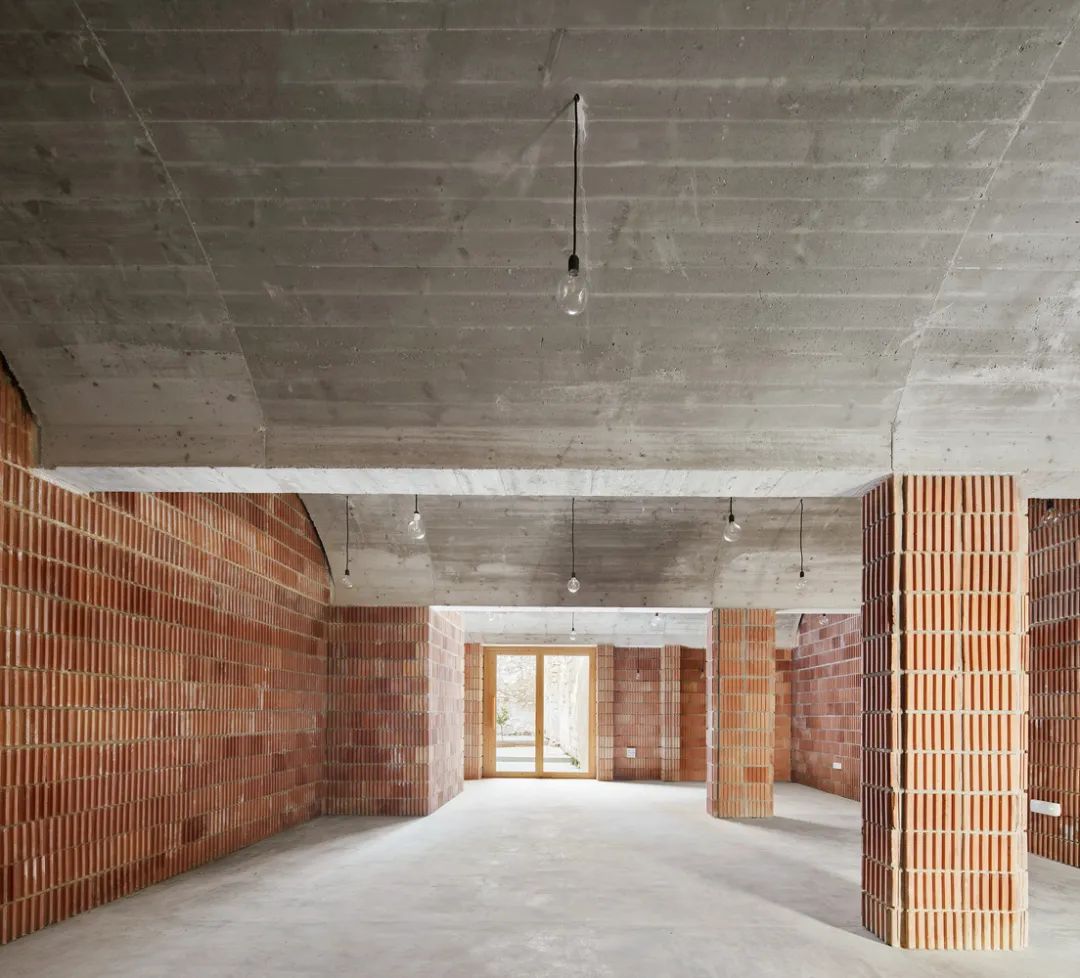

市政档案厅,五种材质混搭表达地域性 / Aulets Arquitectes
结构工程:Alfons Romnero
施工:Construcciones Marín.

这个建筑的设计是由一系列反映了具有马略卡岛(Mallorca)地域特色的建造系统的构建和材料所构成的。新的体量功能为市政档案厅,但它与周围无名的平民建筑融为一体,就像大部分镇上房子一样,通过小间隙对着街道开放。其档案厅的公共建筑性质像一首巧妙的序曲一样表现在屋顶与墙体交接的时刻。房子由两个大房间组成,底层的拱形空间并不直接碰到砖墙,上层的木质屋顶通过条形窗户,仿佛漂浮于墙体上。

版权: José Hevia
版权: José Hevia
版权: José Hevia

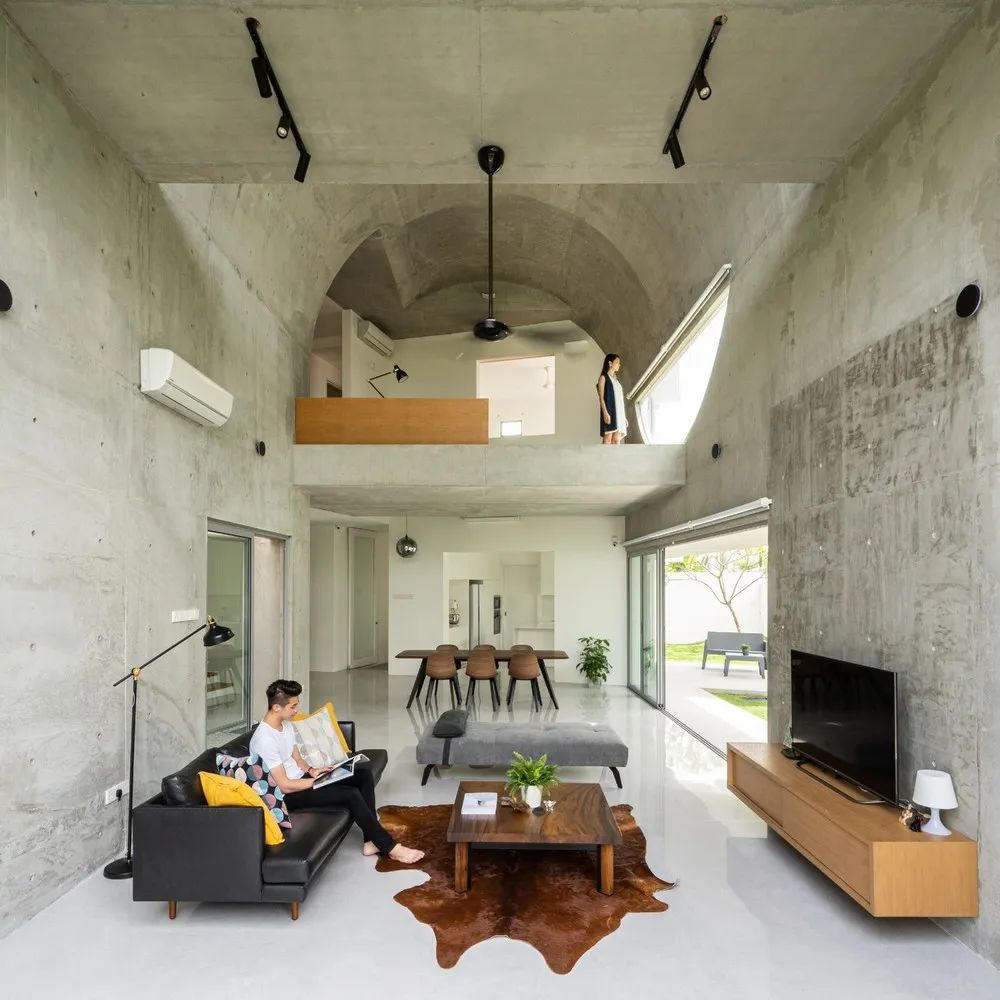

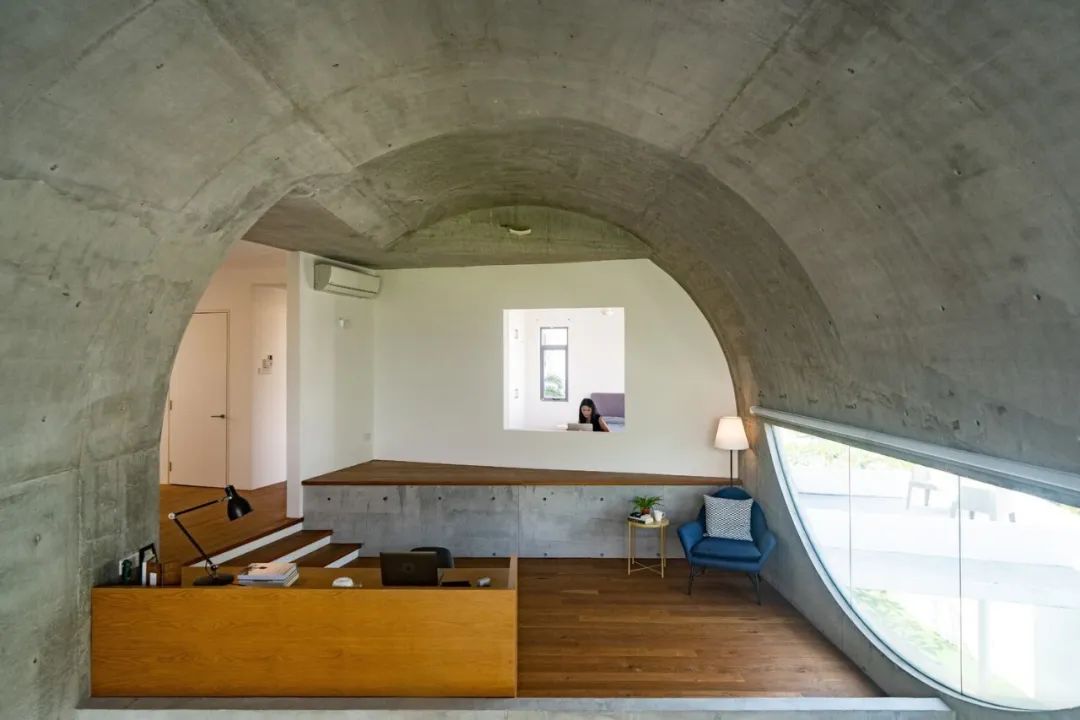

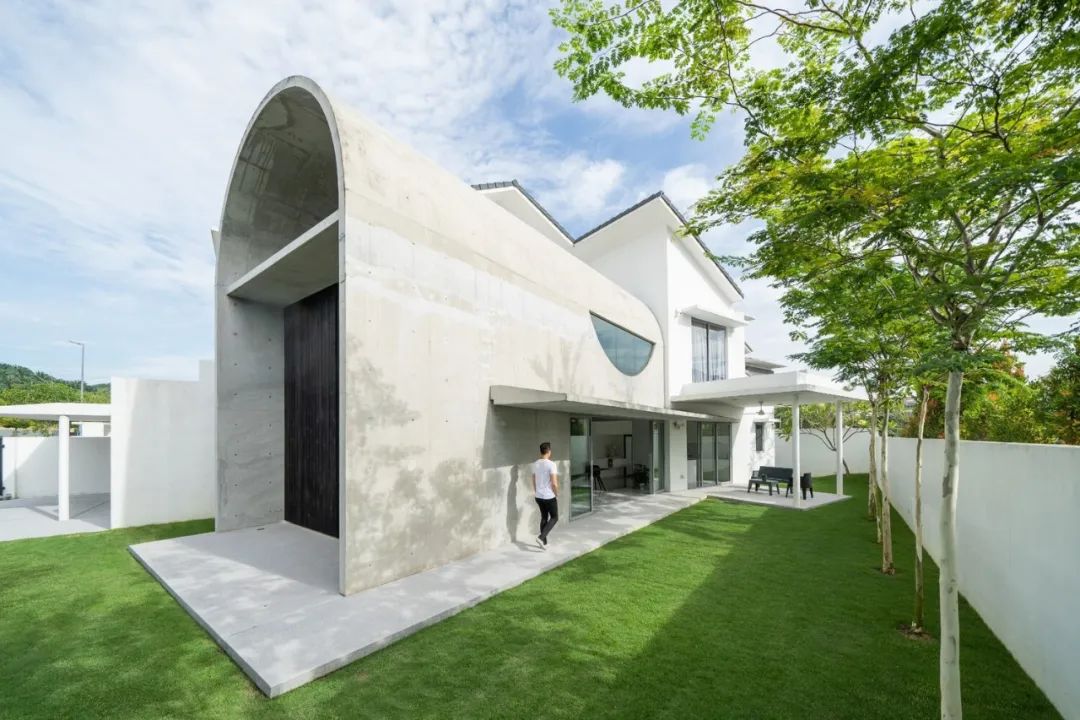

Bewboc 住宅,沉重结构与细腻开窗 / Fabian Tan Architect
结构工程:Projurutek Consulting Engineers.

住宅的拱状屋顶向外延伸,下部的拱形空间则作为起居室使用。拱券的延伸感创造出空间的连续性,地面和天花板均由混凝土建成,统一的材质更进一步突出了这种延展的特质。在此基础上,两扇巨大的门面向花园敞开,空间的延伸性由此得到进一步强化。坐在室内,窗外景色一览无余,建筑与自然的联系可见一斑。

版权: Ceavs Chua
版权: Ceavs Chua
版权: Ceavs Chua

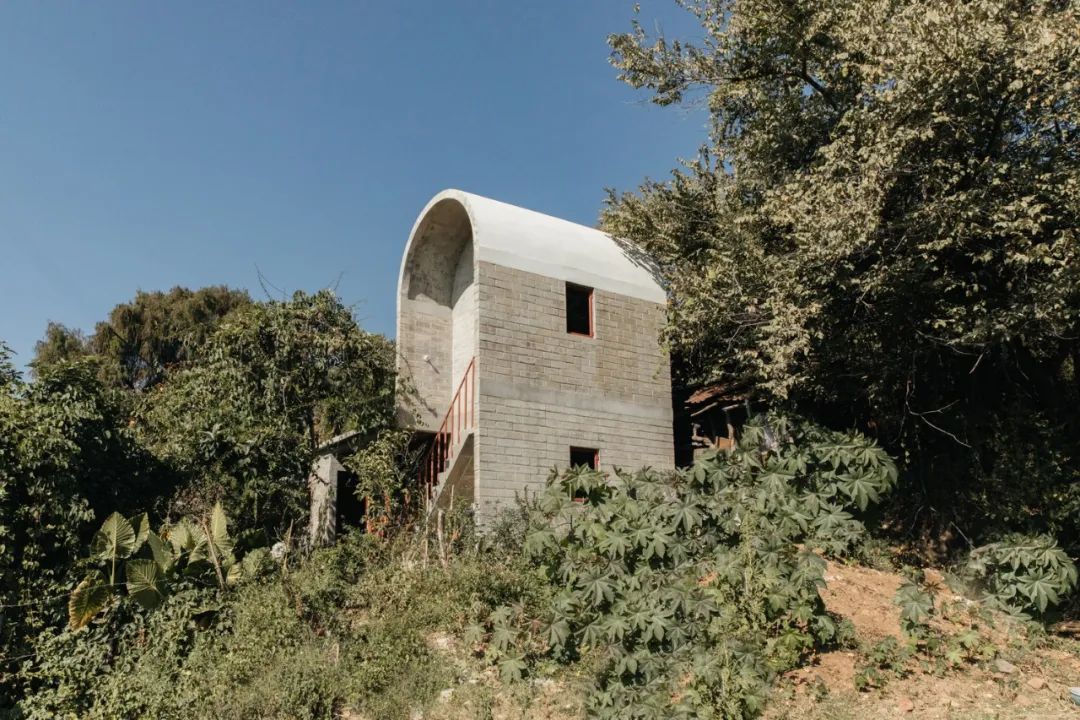

墨西哥玛莎之宅,灾后重建的适老别墅 / Naso

场地的位置对于房子的正式提案至关重要。由于处于半山腰,这处房产有两个截然不同的条件。它的地形非常崎岖,但同时也位于一块平坦的土地上。考虑到土地的稳定性,施工的便利性以及避免居住空间不平坦,我们决定在原址建造新房子以期满足父母无障碍居住的需要。由此,房子的矩形主要空间浮现出来,其中分布着常用的空间:厨房,餐厅,浴室和两间卧室。

版权: Maureen M. Evans
版权: Maureen M. Evans
