如何忽悠甲方高价回收二手方案?


[版块:建筑师讨论区] [分类:设计解析] [复制链接] 报告无效帖子查看: 164|回复: 1
管理员|深圳老梁 发表于 2022-6-2 09:18:09 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
来源:非标准建筑工作室

Everything old can benew again.
风水轮流转,故人终复还。
《绯闻女孩》


拆房:盖岑  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松




一个优秀的建筑师活得就像个逗哏演员。
说学逗唱,帅卖怪坏,十八般才艺轮番使,每天都得琢磨怎么表演才能让观众(甲方)开心又快乐。 而一个幸福的建筑师活得就比较像个捧哏演员。
“对!”“好”“当然啦”“就是嘛”“没错”“可不是么”“啊?”“干吗呀?”“怎么啦?”“是吗?”“没听说过”——就这么些词儿每天来回倒腾,还能近距离看戏。


但一个成功的建筑师说的都是单口相声。自己逗完自己捧,自己挖坑自己填,自己忽悠自己圆。 今天要说的其实是一个设计故事的下。集。整个剧情连起来应该是——建筑师如何把一手好牌打得稀烂之后又想方设法填坑自救再忽悠一个新甲方让二手方案能被高价回收。 需要复习上集的同学点这里。


全球三大排放生产商之一的俄罗斯天然气工业石油公司(以下简称“俄气”)“曾经”打算在圣彼得堡建造一座欧洲“最高”的塔楼作为公司总部门面担当。 听着就不太靠谱是不是?这个世界根本就没有最高,只有更高。 俄气也发现了这一点,很可能房子还没盖完就已经不是“最高”了,所以他们果断改变策略,不要“最高”要“独一无二”。他们找的“独一无二”是奥赫塔河(River Okhta)和涅瓦河(River Neva)汇合形成的在圣彼得堡独一无二的三角形半岛。他们要在这里把公司总部建设成可持续建筑的标杆。


财大气粗的俄气没有搞什么国际竞赛,而是直接邀请了7个建筑大佬来掰头。

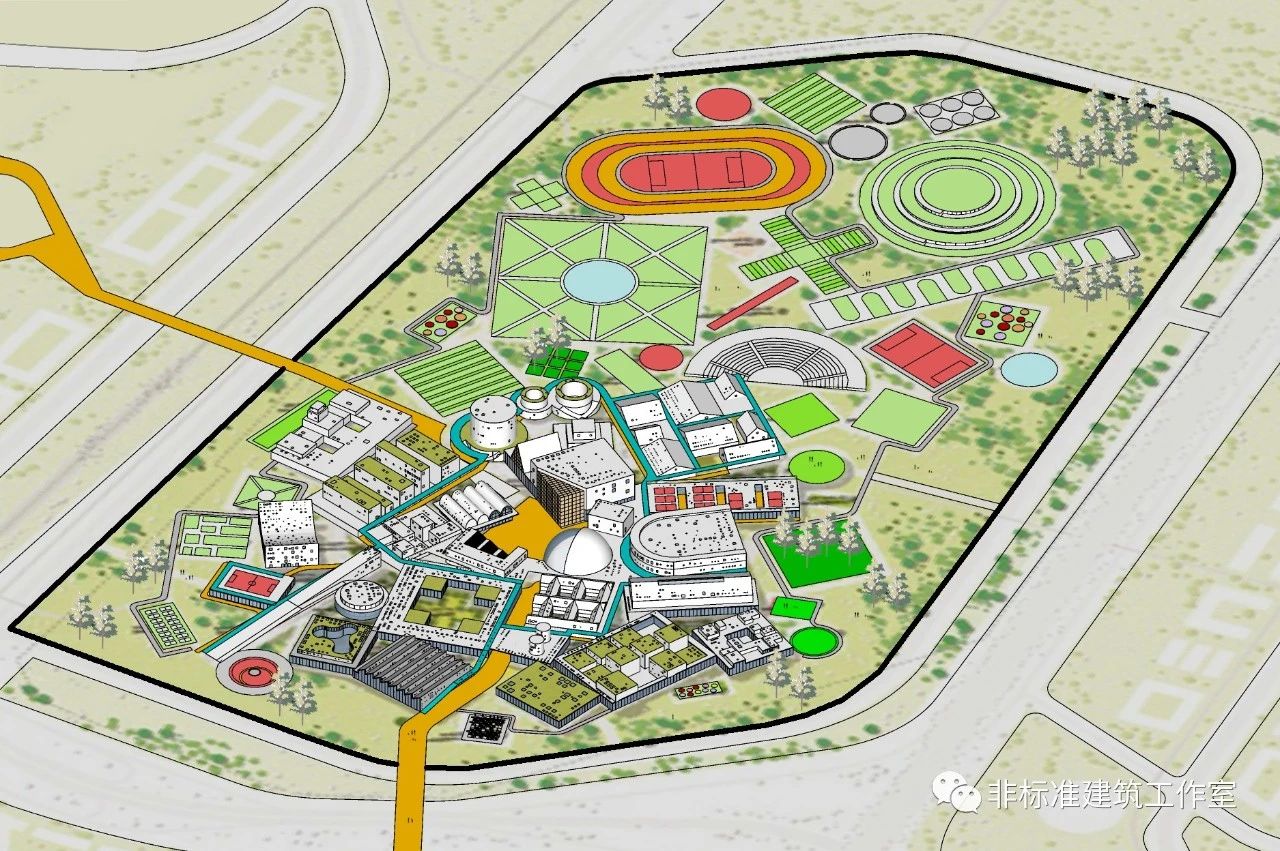

很显然,咱们的主角团MVRDV就在邀请名单里。 在故事的上集里,M团刚刚在圣彼得堡尤日尼新区的ITMO University校园规划竞赛里——失。败。了。
但M团觉得这个失败只能证明甲方眼光的失败,不能证明自己的设计失败。 那怎么能证明自己的设计没失败?很简单,拿出来再卖一次。


桥豆麻袋。一个是规划一个是建筑,这也能共享互换? 别人不能,但M团能。毕竟在M团的认识里,城市就是大建筑,建筑就是小城市嘛~
横竖就是堆方块玩,你管这个方块到底是个房子还是个房间呢?

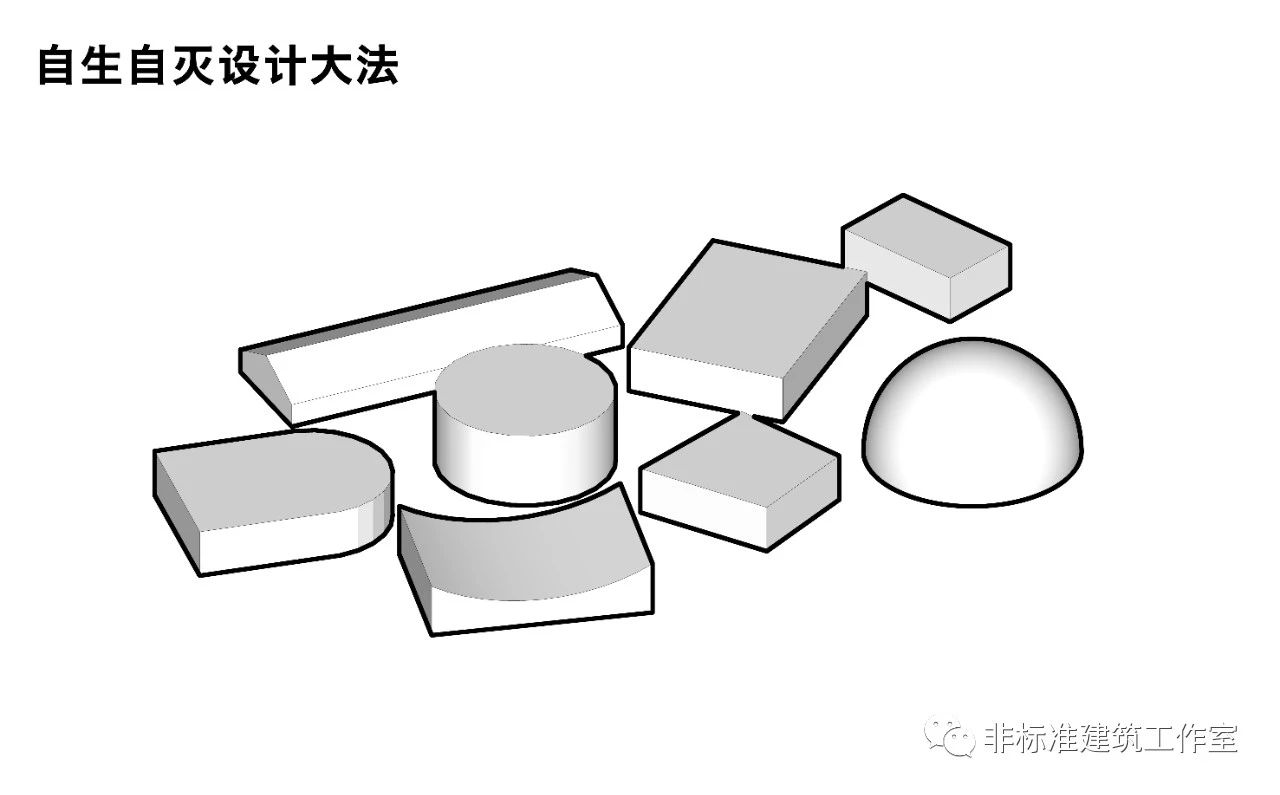

保证追求自发随机秩序的底层逻辑不变,M团直接把简单几何形体丢一丢,自生自灭就能怼出了个办公建筑来。


Emmm,您追求自然随机秩序没毛病,可你非逼着甲方也得一起追就不对了。
这一堆乱七八糟放在一起,你说是漫游路径自发秩序,但在甲方看来无组织无纪律,没形象没效率。规划建筑都一样。



成功建筑师的必备技能就是自己逗自己捧。如果逗完了观众没反应,那就得自己捧起来。 M团上一次的乱七八糟校园规划包袱没响,这一次就得再好好拾掇一下争取翻出响来。


首先这种自生自灭乱七八糟设计布局最急需解决的就是——混乱的交通。 M团追求的自然随机对使用者来说就是日常迷路,要想让甲方为自己的理想买单,总得让建筑好用起来,所以加个清晰流线的设计是十分重要滴。 说干就干,置入高效路径,让你咋走就咋走。


但这样做甲方满不满意先不说,我大M坚持多年的底层逻辑从根上遭到了破坏。失去自由随机也就失去了实践这套空间模式的意义——那甲方何必找MVRDV?比M团便宜的有的是。 前方高能。
我们之所以将交通单独置入,说白了还是把它当成了一个连接其他功能空间的其他空间,那如果我们将交通空间也当成和其他实体空间尺度相似的功能块,混在其他功能空间当中,不是欧克了吗?



敲黑板!M团这就叫将有组织嵌入到无组织当中,实现不加异质体的自我管理,既不破坏我的底层逻辑,又留出了向甲方爸爸解释的空间。
简直完美。


下面我们就在新方案里加上交通块试试。 首先,根据功能面积先把体块定制出来。由于体块组合起来的形式已经十分丰富,所以在体块本身的选择上,大M就没太花里胡哨,都是基本图形的主场。同时控制体块单层面积在5000㎡以内,让看起来大大小小的体块平衡稳定。


然后是设计精髓——随便乱丢随机散布。
至于外轮廓形状就省点儿心,绕着基地直接怼吧。


优化体块,给体量较大的块块整个中庭,拥抱一下自然。

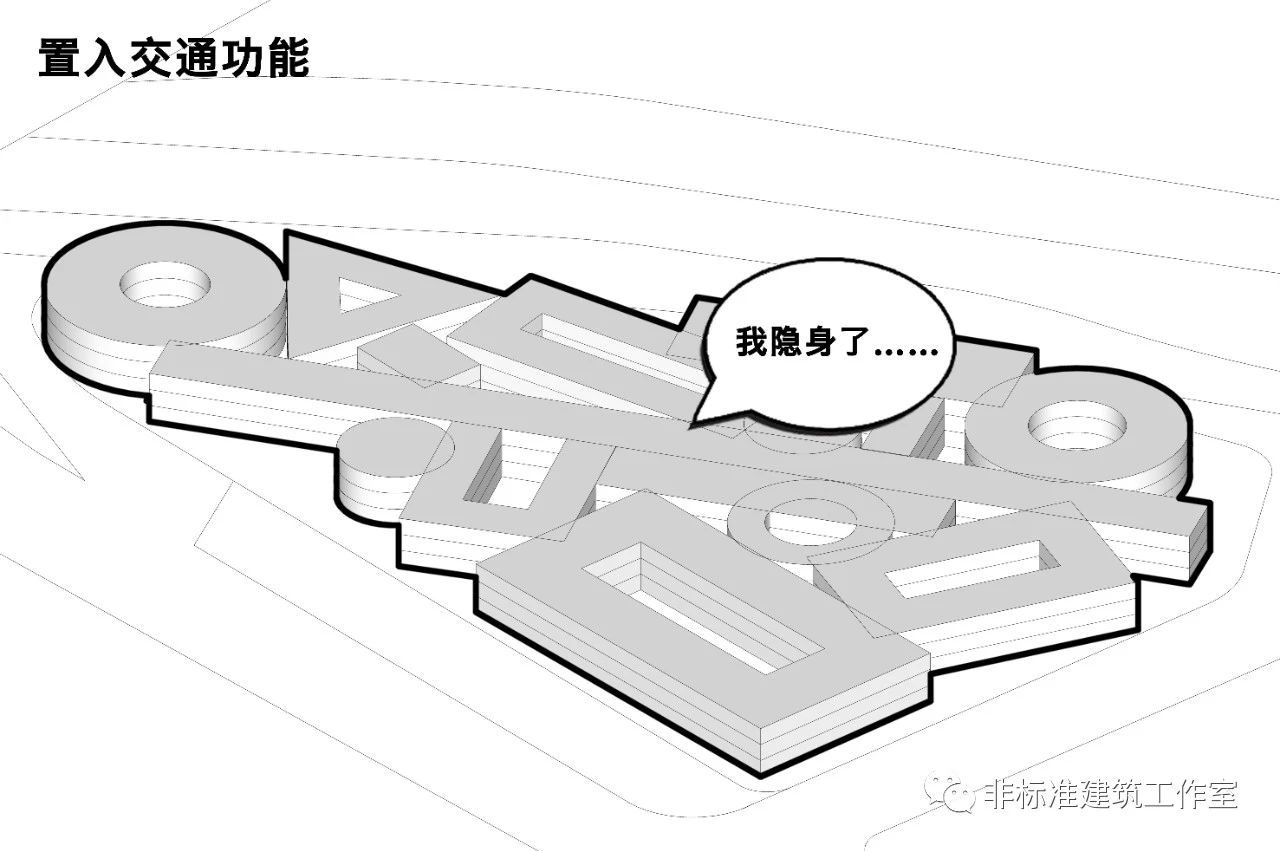

择块置入交通系统。此处交通体块的选择还是有些讲究的,不能随便选个体块,至少交通块要能对整体空间产生控制力。


当当当当当~永不过时的鱼骨布局派上用场了,主心骨交通的逻辑性和控制力都很强,可拿来用一用了。


沿建筑控制力最强的对角线方向设置与办公体块尺度相同的超长体块,将其指定为交通块,hold住全场。


大M自我满足的时候,交通体块隐身,自然随机秩序的底层逻辑依然不倒。


大M忽悠甲方的时候,交通体块显灵,表层逻辑解决使用问题。


不仅如此,大M还为自己的做法找到了一个十分“冠冕堂皇”的理由,即从传统的圣彼得堡庭院街区的结构中汲取灵感。


由于这次邀请赛是开发概念设计,对具体各房间的功能面积没有明确要求,所以建筑师自由发挥的余地极大。M团为每个建筑块都设置了独立的门禁系统,甲方可以根据将来的使用需求自由组合、自由搭配。


至此,高效交通流线的问题解决了。
康康还有没有其他bug,咱们集中火力解决一下。 那必然还是有的。。。


大M一直坚持的定制体块、化整为零的做法,在鸟瞰视角是很美丽丰富的。
然鹅,正常人并不会飞,人视角度不但很难get到丰富图形的乐趣还很容易逼死强迫症。(当然,在大型规划项目当中,由于视角相对建筑开阔许多,使用者可适当感知到建筑图形的丰富性)



莫慌。缺乏感知视角,那咱就给大家提供一个视角。 M团大力出奇迹,直接将建筑整体抬升,还地为林,为广大人民群众提供了一个仰视的上帝视角。



此外在感知图形乐趣的同时,底层架空的公园又因上部图形而产生了一定的限定感和辨识度,M团的小碎块儿相当于为来此处玩耍和上班的朋友提供了一个“地图”。
想去哪儿,往上一看,直接到地儿。该漫游漫游,该高效高效。


至此,bug差不多都补完了。接下来再细化一波儿功能。 任务书要求总建筑面积18万平,其中包含Formal功能:办公空间;Informal功能:城市广场/咖啡厅/博物馆/餐厅等公共空间(具体设计师看着办吧)。 首先要做的是建立办公空间和底层公共空间的联系。抬升建筑体块后,底层以木柱支撑,办公空间充当“树冠”层。


底层开放广场上设置一个健康中心、一个物流中心、一个博物馆和一个会议中心来增加活力,各公共空间分置在场地各处控场,再给广场整一个好看的五角星形态就齐活儿了。



接着,处理一下办公空间。部分建筑体块向下旋转,直接连接地面,加强底层广场和建筑空间的联系,同时调整部分体块的形态和层数,使建筑形体更加丰富。


置入核心交通,满足疏散需求。


建筑体块间设置水平向连廊,满足日常使用需求,加强空间联系。


前面大M为求平衡,其设置的交通体块和功能体块的尺度相同;但我们实际使用时,并不需要一个辣么宽辣么豪华的走廊。开天窗对交通体块进行“瘦身”,满足实际需求的同时,也与地面层的公共空间加强了视觉联系。



由于建筑形体已经足够丰富,立面也就不咋需要做了,直接玻璃幕搞定。
除此之外,为给不同建筑形体之间找到统一元素,大M继续开天窗的方式,对所有体块统一处理。

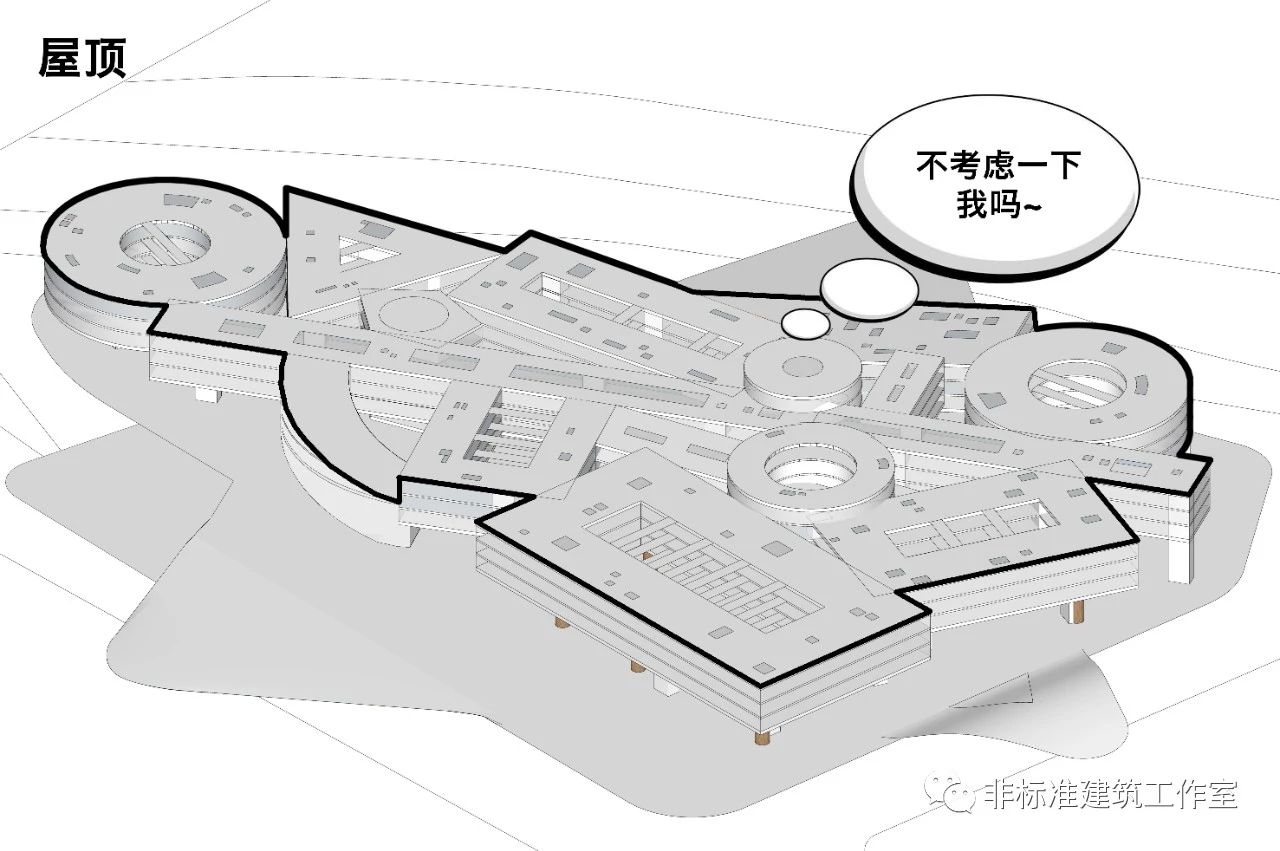

至此,建筑也就做的差不多了。但这个天然平坦无公害的屋顶不能白白浪费了。


大M在屋顶设置原生植被形成景观,使建筑和地面公园彻底融为一体,上下两重公共活动空间怪吸引人的哦。
这样,建筑就是景观,景观就是建筑。MVRDV 在设计中力求的“绿色转变”清晰体现。


在顶部加太阳能凉棚,使用太阳能电池板技术,从屋顶凉棚包裹到外墙,以提供充足的补充太阳能。



最后的最后,顶部凉棚开洞,给树木以生长空间。一个自下而上的森林木制建筑打完收工。


这就是MVRDV设计的俄罗斯天然气工业石油公司总部。
一个很M的方案。






最后再看一次完整过程。


尽管大M精心设计,三翻四抖的捧自己,却还是没能获得甲方的认可。
最终被日建设计打败,获得了竞赛的第二名。


但是金子总能被人挖出来。疫情期间,战斗民族可能也是在家闲着没事儿需要找事儿战斗一下,这个竞赛忽然得到了高度关注。俄罗斯的建筑评论家Maria Elkina在社交媒体上发起了一份请愿书,要求修改比赛结果,寻求一个更special的设计。目前,请愿书已经有2800多人签名,所以说结局走向尚未可知,谁能笑到最后还不一定呢~


没有bug的理想肯定是空想,能被修正的理想才是理智。 二手理想还是要有的,万一能改好呢?


图片来源:
图2来源于https://www.ja-ja.dk/project/wooden-parking-house-aarhus/
图41——图44来源于https://www.pinsupinsheji.com/h-nd-1601.html
其余分析图及动图均为作者自绘,转载请注明。
非标准建筑工作室著作权所有
允许转载,禁止修改和演绎,转载请联系微信:linxiaowu3513
