来源:非标准建筑工作室

整个世界成了一个惊人的纪念品汇集,
处处提醒着我她是存在过的,而我已失去了她!

《呼啸山庄》


拆房:徐豪  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松



所谓成长,就是你知道那是怎么一回事;所谓成熟,就是你知道后故意说不知道。 成长的建筑师希望自己的建筑被所有人看到,成熟的建筑师只希望自己的建筑被想看到的人看到。


最初的建筑,是一个人的庇护;后来的建筑,是一群人的纪念;而现在的建筑,大概是一群人的庇护吧。
庇护那些白天无处安放的心碎,守护那些夜晚独自挣扎的心伤。 陪伴,是最长情的告白。是建筑的告白,也是建筑师的告白。


韩国拍了那么多好片子,可是没有一个镜头,能温和地回忆2014年的春天。 “看到樱花,就会想起朋友们。”世越号惨案生还者张艺珍这样回忆道。八年前,她和檀园高中的同学们一起登上了世越号客轮,去济州岛旅行。“以前看见樱花只会说漂亮。那时也是樱花开的时候。现在看到樱花,他们如果还在的话,一边享受大学生活,看着樱花盛开,肯定也会拍照吧。”


张艺珍已是一名学急救的大学生。/《今天也辛苦了》
在海水没顶的恐惧中,“不听话”的学生爬上甲板幸存,交付全部信任原地待命的人,却再也没走出世越号的船舱。2021年5月13日,负责“世越号”沉船事件调查的特别检察组成立。此时,离造成304人罹难的世越号惨剧发生,已有七年了。 不知道韩国人什么时候才能等来一个真相。 等待不可怕,遗忘才可怕。

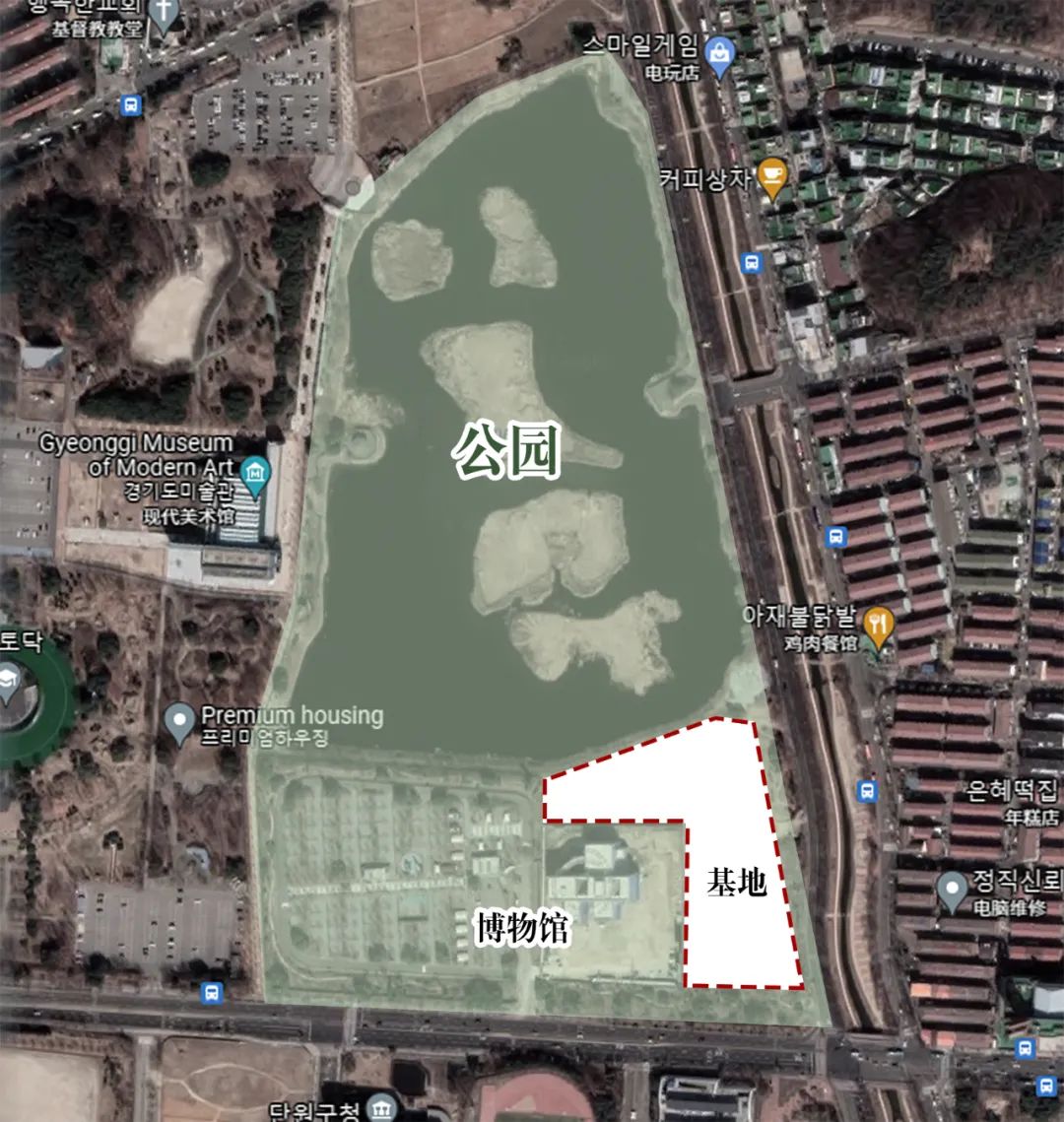

象征对世越号事故的哀悼、铭记的黄丝带。/Korea.net 韩国政府发起了一个竞赛设计建设世越号纪念馆。功能包括教育空间2000平米;展览空间2500平米和纪念空间4000平米。总计10000平米左右。 按理说一个上万平米的纪念馆怎么也算一个大型公共建筑了,单独安排一块地是顺理成章的事儿,何况还是纪念震惊全世界的灾难事件。但没想到韩国政府对纪念馆的位置地点却有着特殊的安排,把基地选在了一个公园内部。 公园位于在韩国京畿道安山市,建筑用地面积2.3万平米。西侧与公园内部的博物馆相邻,北侧为大片的人工湖。

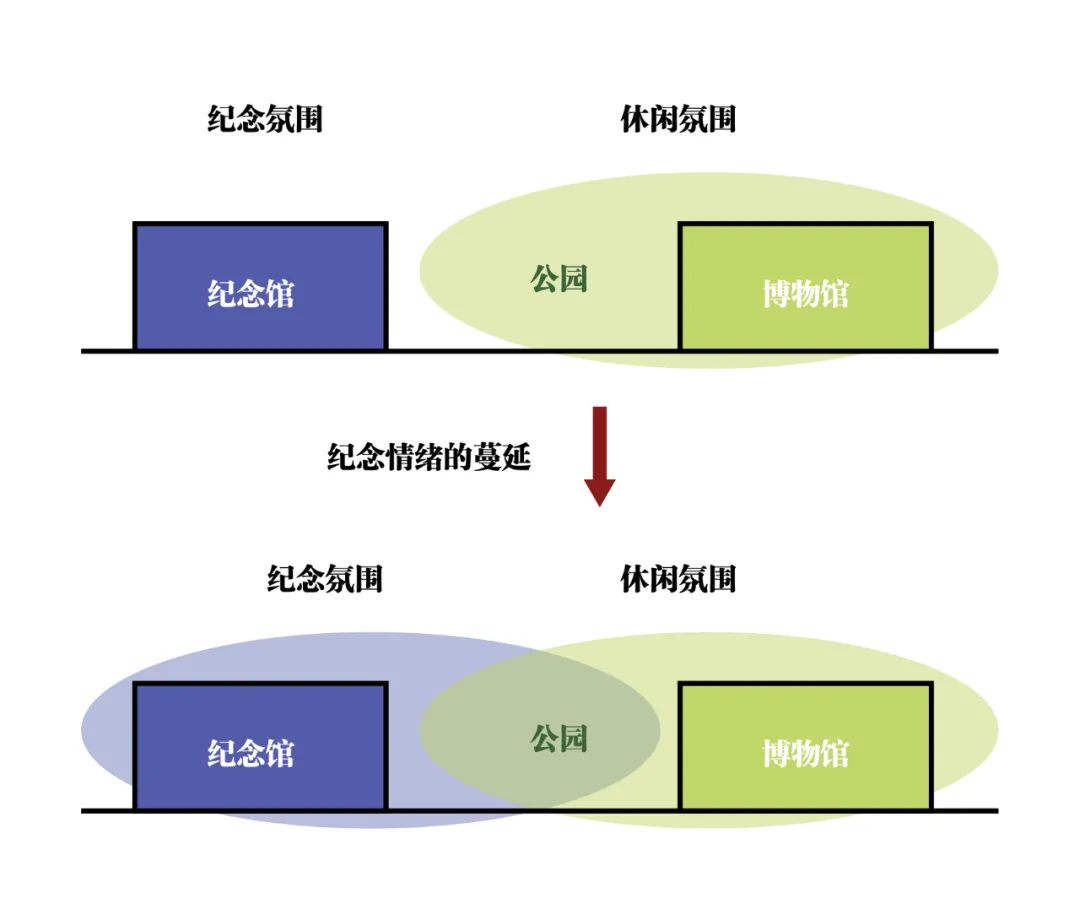

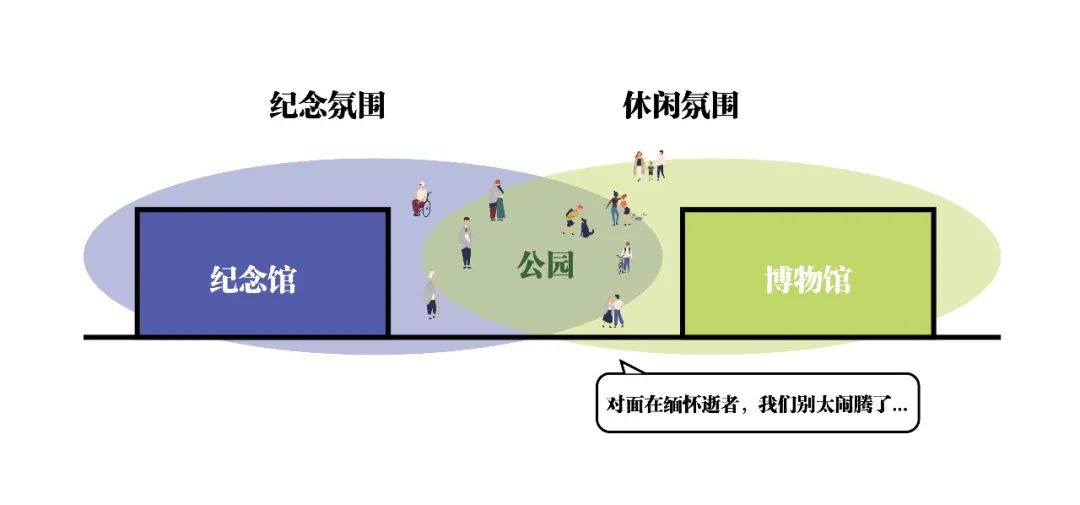

纪念馆既然安放在公园内部与博物馆毗邻,也就意味着将成为公园内的一部分与公园一起对外开放。 若是一个普通的名人纪念馆或者某某历史事件纪念馆也就罢了,可现在要设计建设的是一起韩国历史上最惨痛的沉船惨案,一起刚刚过去不久甚至都没调查清楚的灾难事件,一起关于三百多个无辜年轻生命花季陨落的人间悲剧。无论如何,在未来可预计的时间里,估计韩国人都做不到心如止水若无其事的去面对或谈论世越号。 对建筑师来说,这叫做肃穆的纪念气氛与公园原本的休闲气氛的不兼容。


换句话说,纪念人群与休闲人群会互相影响。如果建筑师不在设计上加以平衡,那么两种氛围无论谁对谁进行退让事实上都不算公平。


那么,问题来了:公园内部同时存在的纪念场所和休闲场所,到底该如何平衡两者的氛围关系?具体到我们要设计的纪念馆上,也就是既要庄重渲染纪念馆的肃穆氛围但又不能让肃穆氛围过于蔓延,影响到公园其他休闲场所。这种设计的分寸感到底该如何拿捏? 来自中国香港的建筑事务所THEEAE以东方人特有的诗意提出了应对策略。

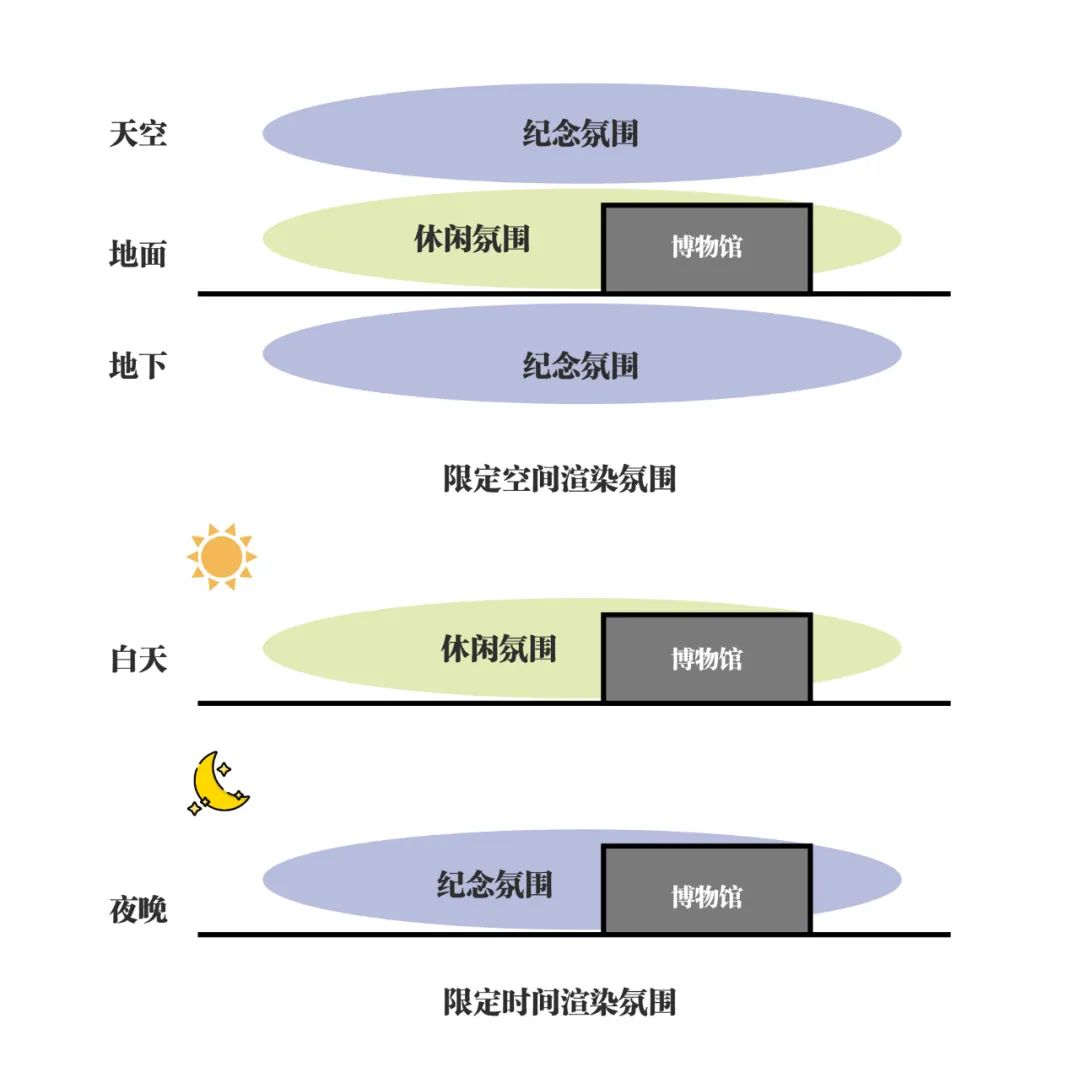

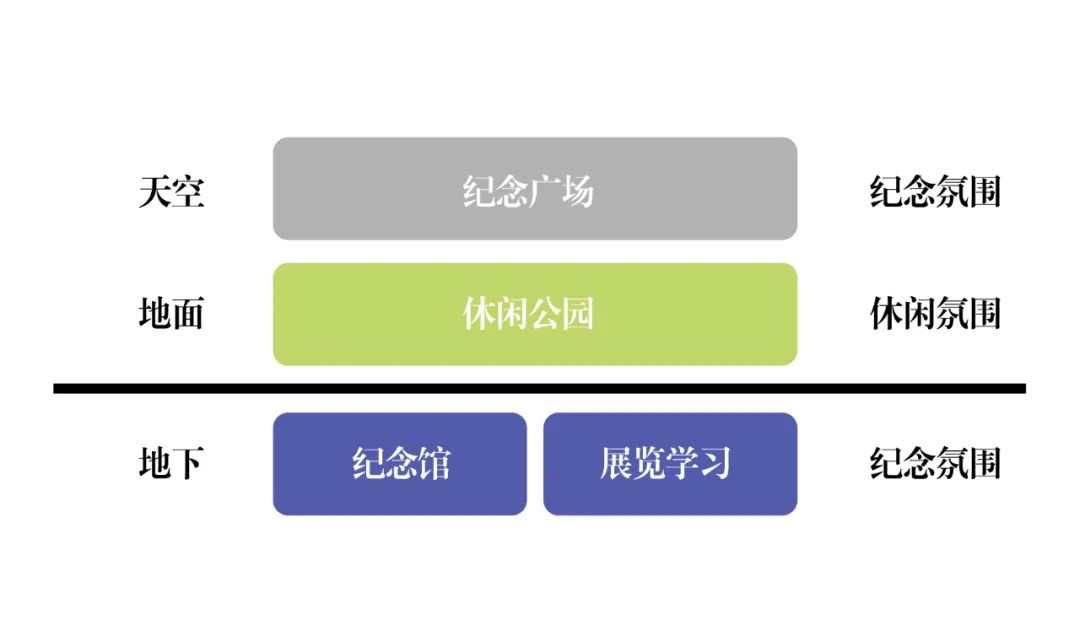

首先是限定空间渲染氛围。游客逛公园博物馆都是在地面层上进行,这种休闲的氛围也是在水平面上弥漫。为了避免两种氛围的相互干扰,纪念馆完全可以在地下和天空渲染沉重氛围,两者互不干扰。其次是限定时间渲染氛围。游客逛公园博物馆一般都是在白天进行。所以可以让纪念氛围在白天相对弱化,而在夜晚强调突出。

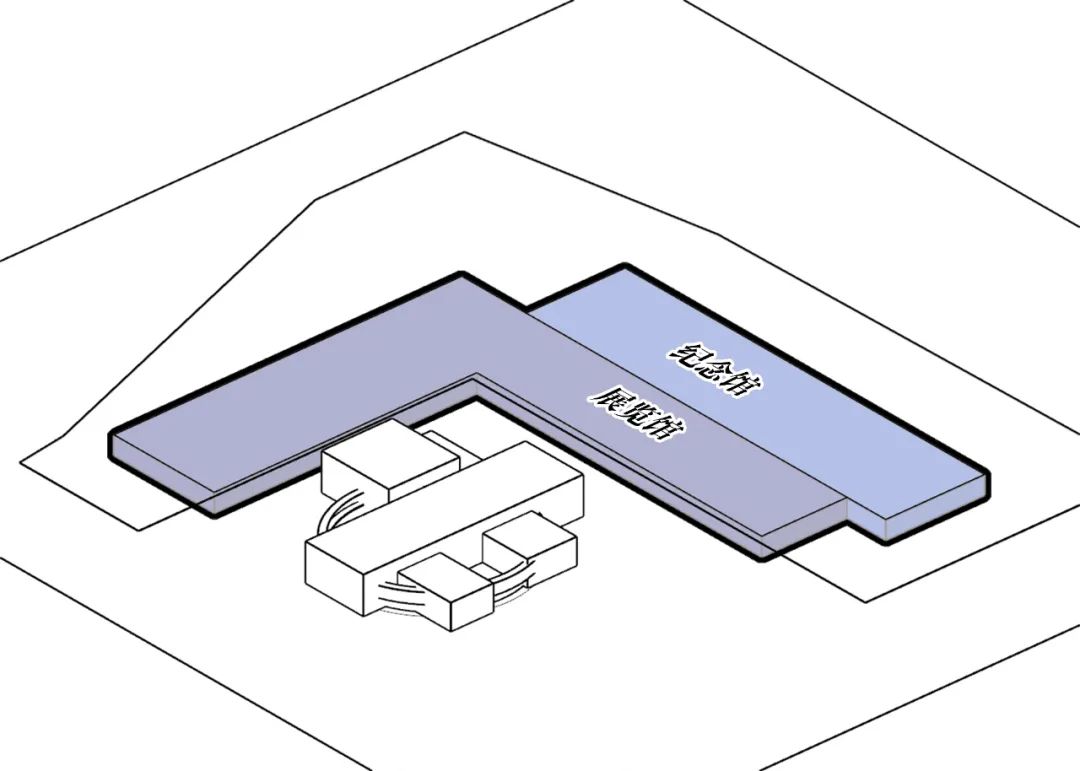

具体操作上,THEEAE将纪念氛围浓厚的室内纪念馆与展厅置于地下,同时又设置了一个室外纪念广场,但不同的是,建筑师将室外纪念广场上举抬高浪漫的置于天空之中,让更安静也更纯净的氛围来抚慰亡灵。地面设计绿化公园与博物馆相连接。实现纪念氛围与休闲氛围的完美结合。

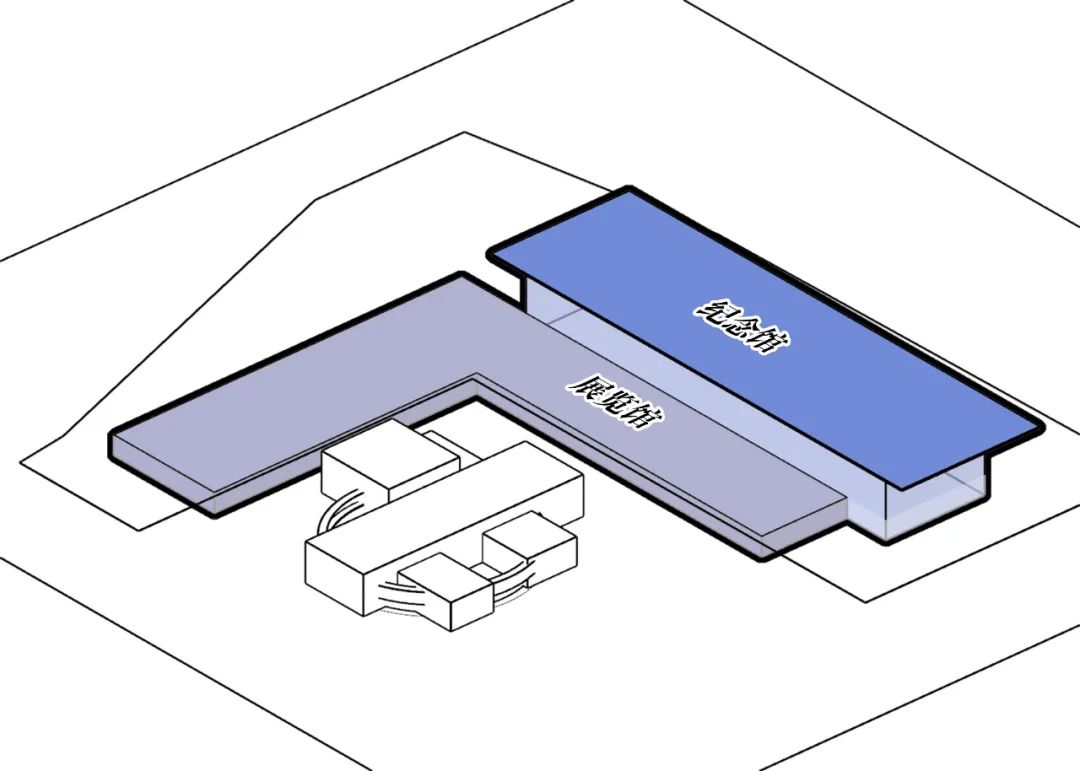

纪念馆为了强调出神圣肃穆的空间感,也为了将屋顶的纪念广场上举更高,所以设计成10m通高大空间,置于东侧与博物馆遥相呼应。

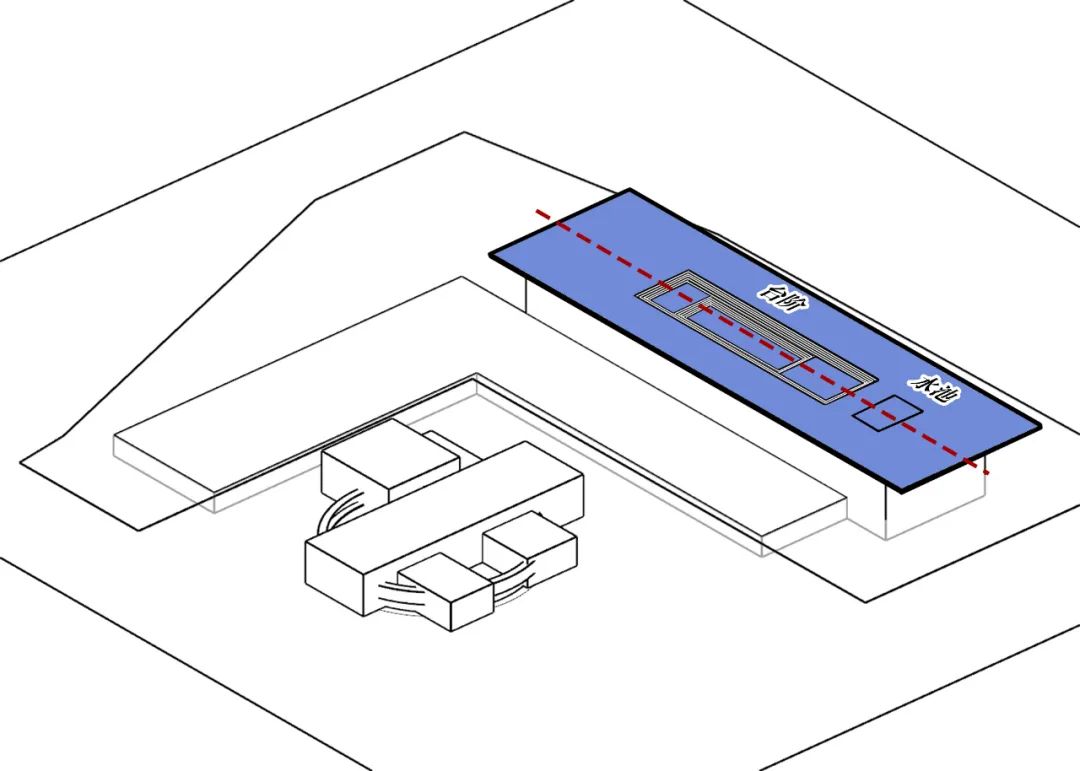

屋顶纪念广场整体呈轴线设计,对称设置下沉台阶并在端部设置一个水池倒映出天空。

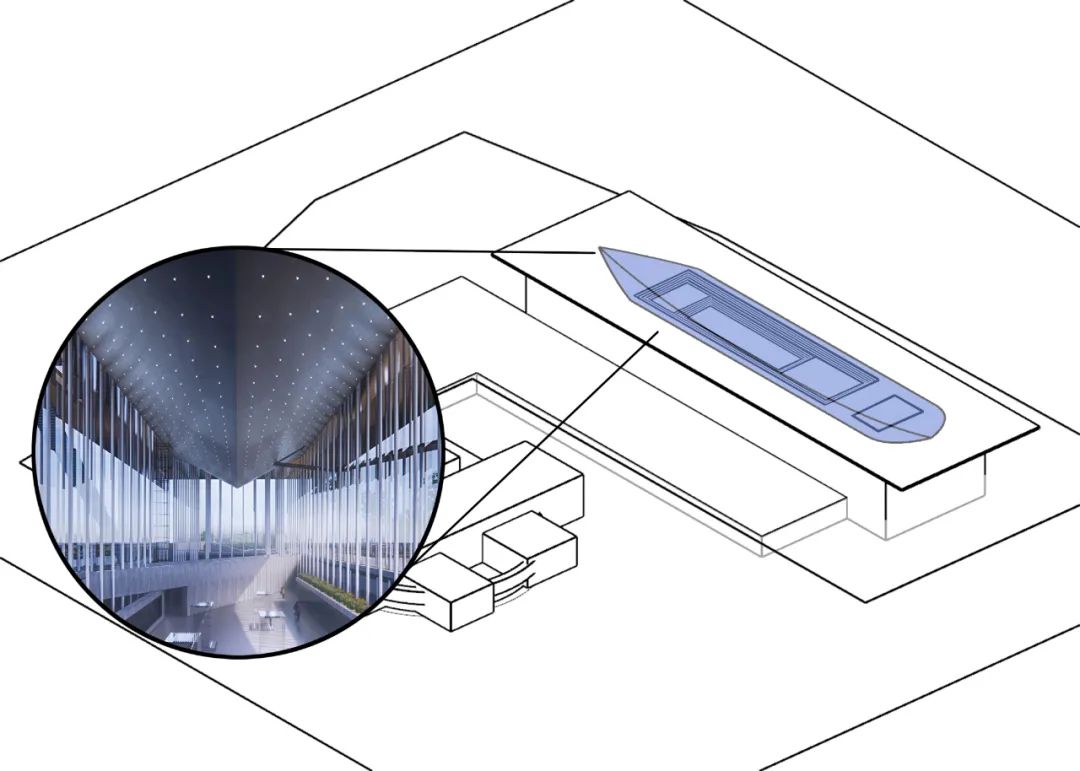

下沉式台阶也特意进行了象征设计,反形正好是船坞的形状,倒挂在纪念馆屋顶,强调出沉船惨案的纪念主题。

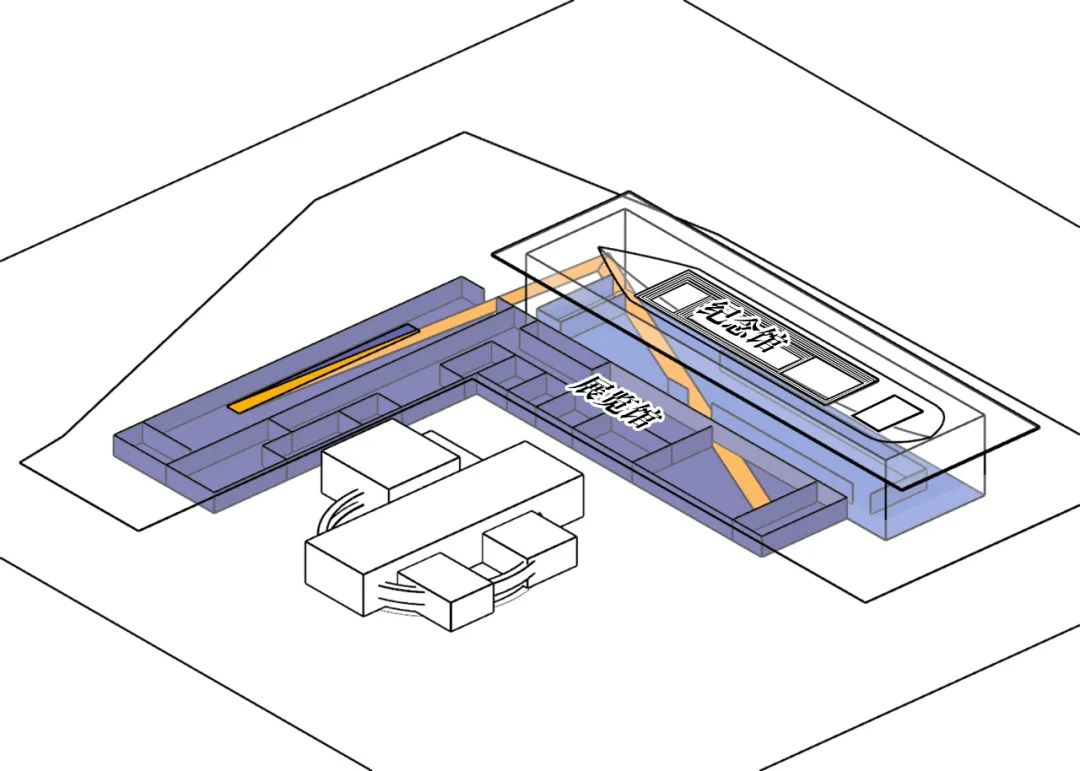

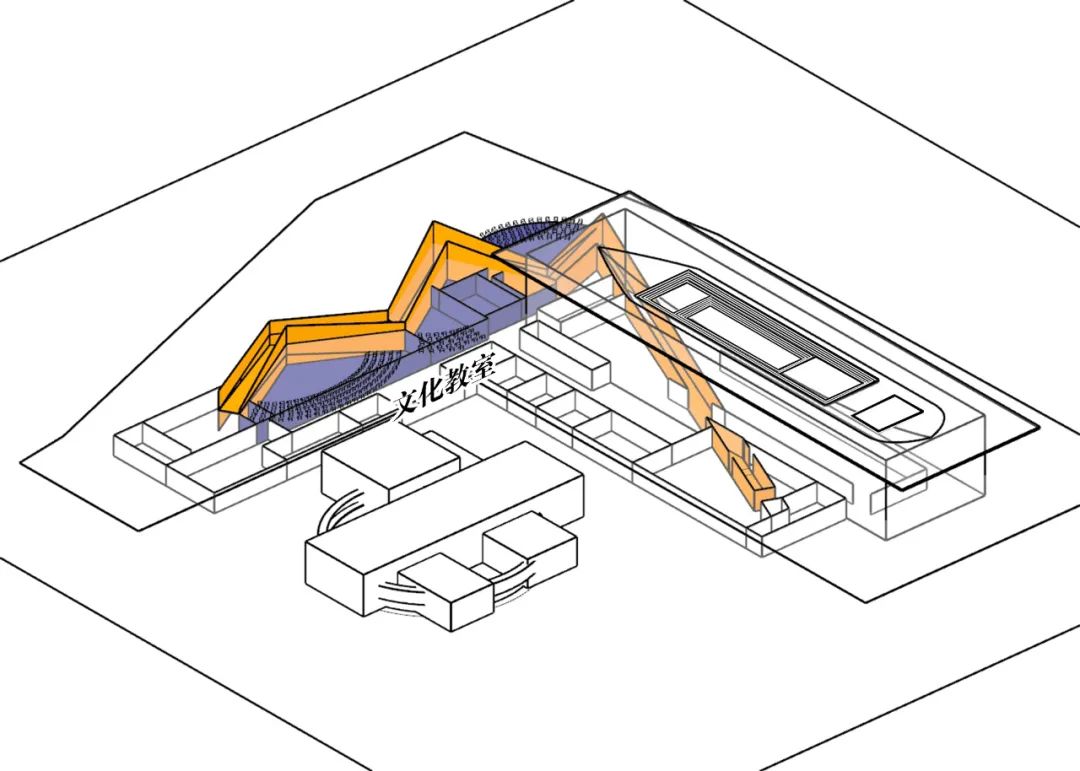

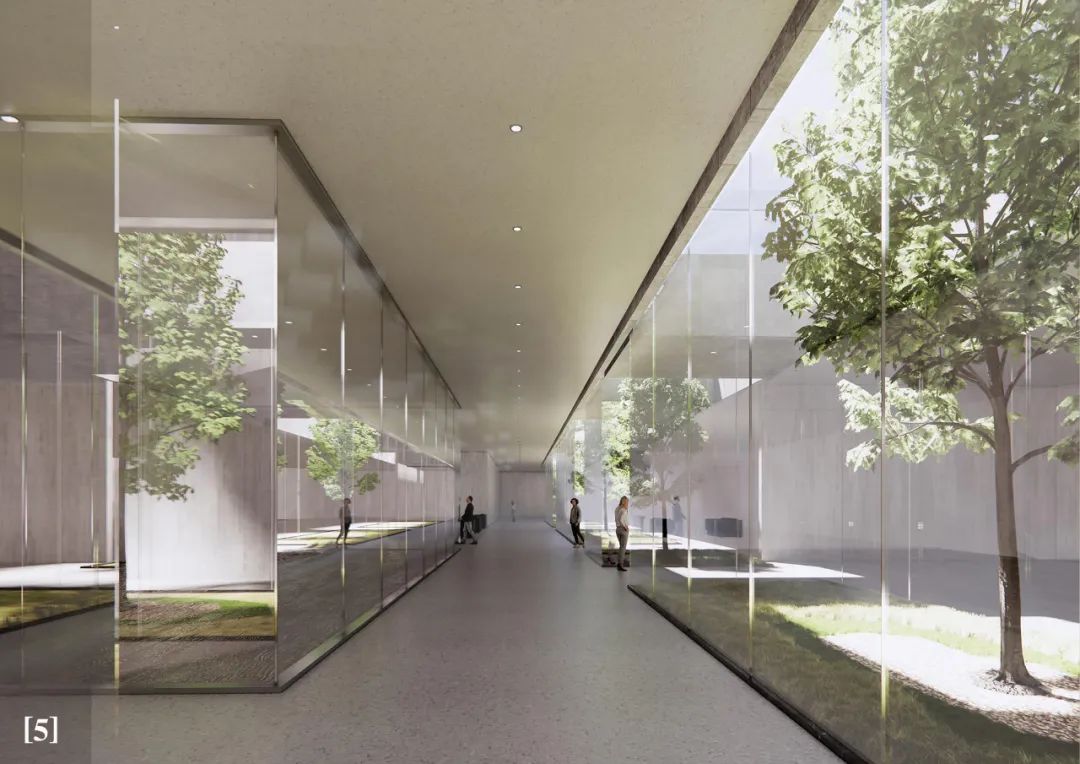

当建筑师把纪念馆的主要空间分别放置于地下和天空以后,就要考虑到这两者和地面的连接问题。这里需要分别设置两种路径连接天上的纪念广场和地下的纪念馆与展厅,同时在内部设置垂直交通连接上下。 设置一条封闭路径连接地面与地下展厅,增加进入纪念展厅的仪式感。

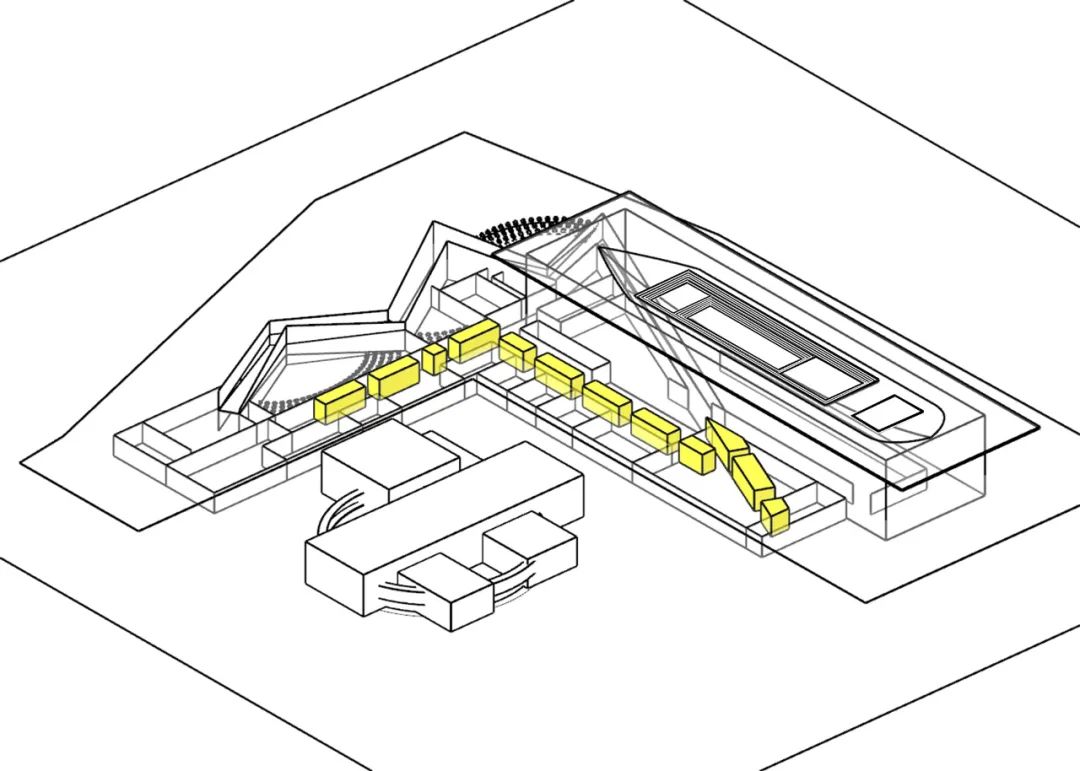

将路径弯折,利用拐点处空间加入教室。


为解决地下采光的问题,在教育展厅和纪念馆相接处设置连续采光井。


然后再设置开放路径连接地面与地上纪念馆的公共空间,这也是与公园开放空间连接的路径。简单说就是,公园游客乱逛乱撞只要遇到这条路径,而不会误闯到地下或天空中真正的纪念空间中。

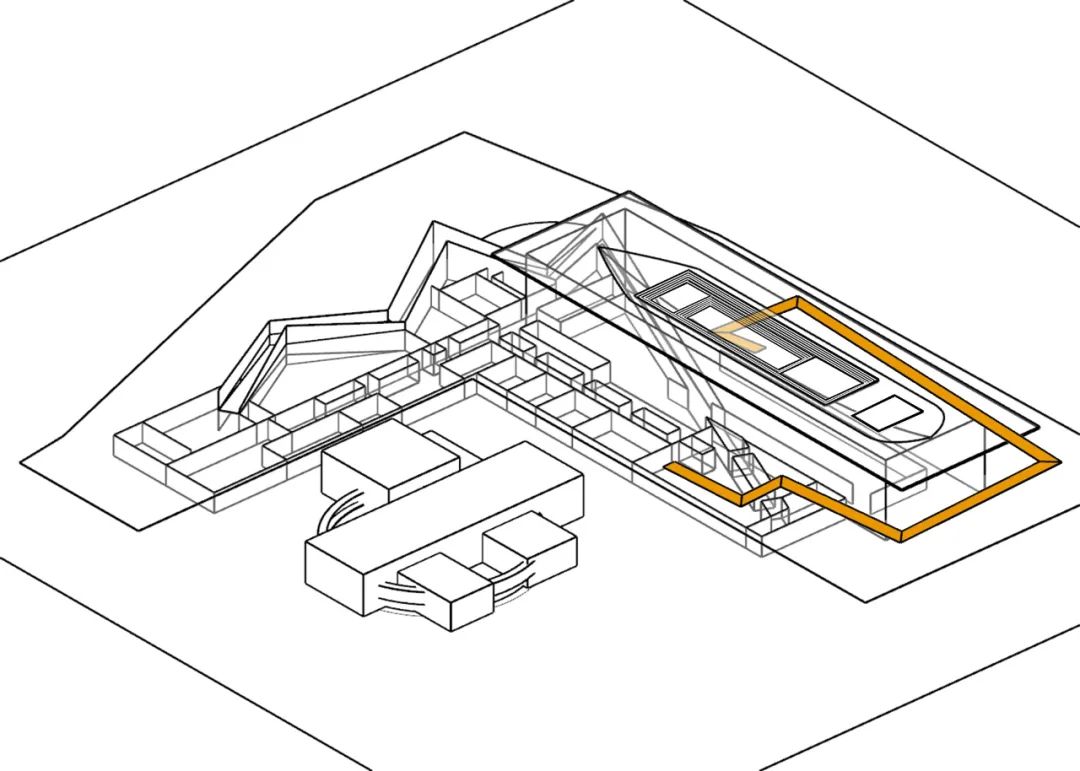

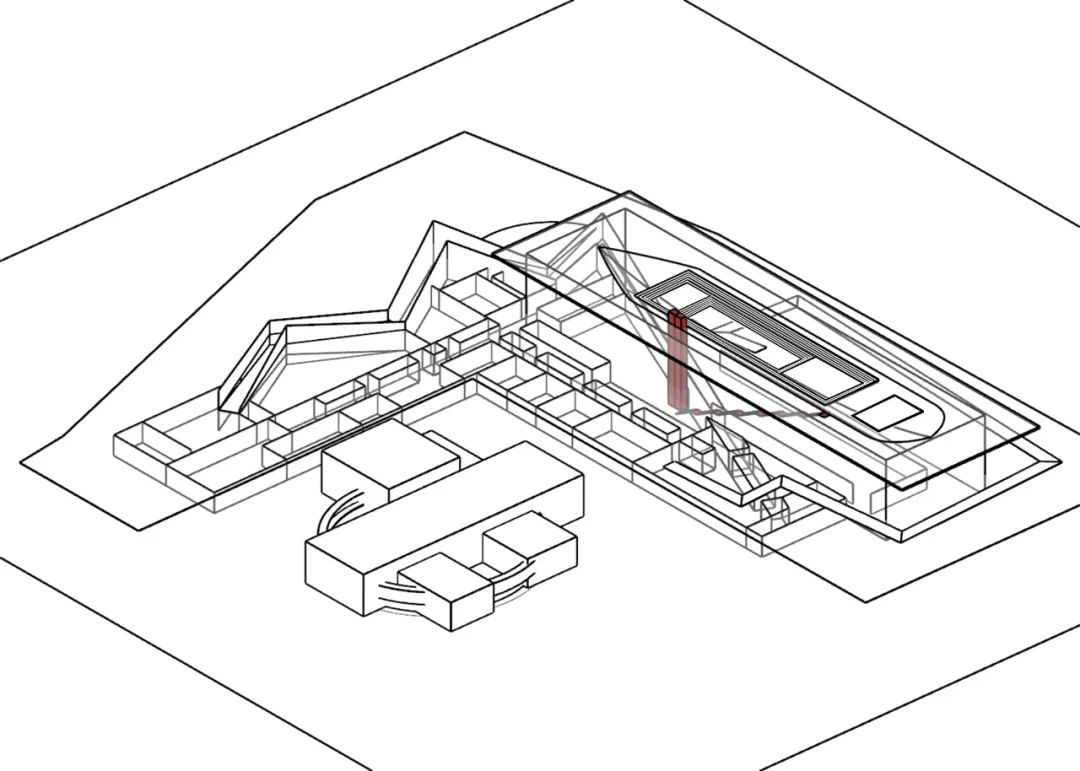

设置垂直交通,连接天空和地下的纪念空间。

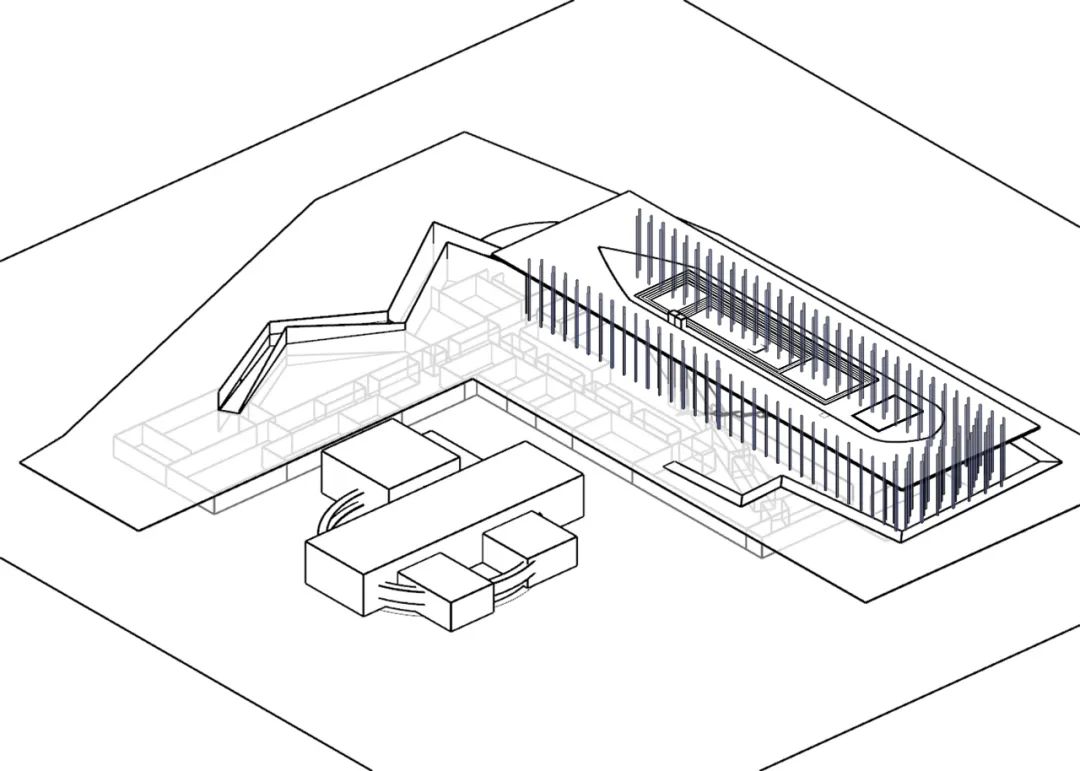

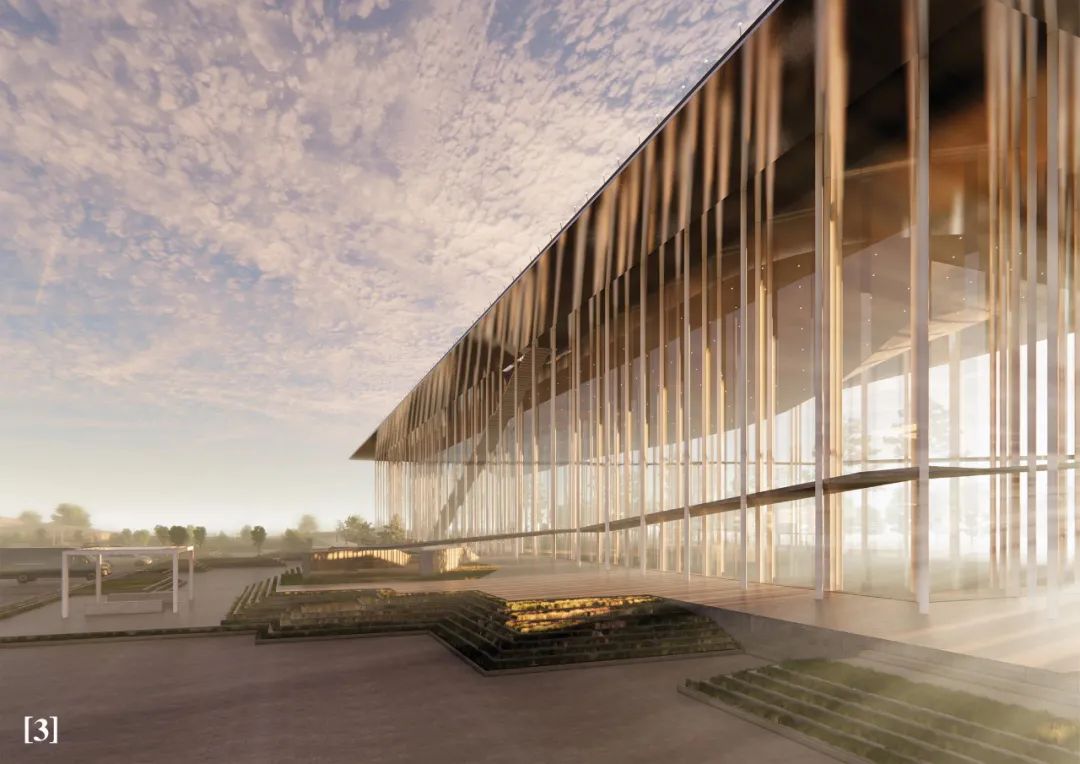

然后是限定时间渲染氛围。弱化整个纪念馆主体在白天的存在感,四面用通透的玻璃进行围合,并在四周设置细柱。整体建筑十分通透,体量感较弱,几乎与公园绿景融为一体。地面层的通透公共空间也可以作为公园的休闲节点使用。

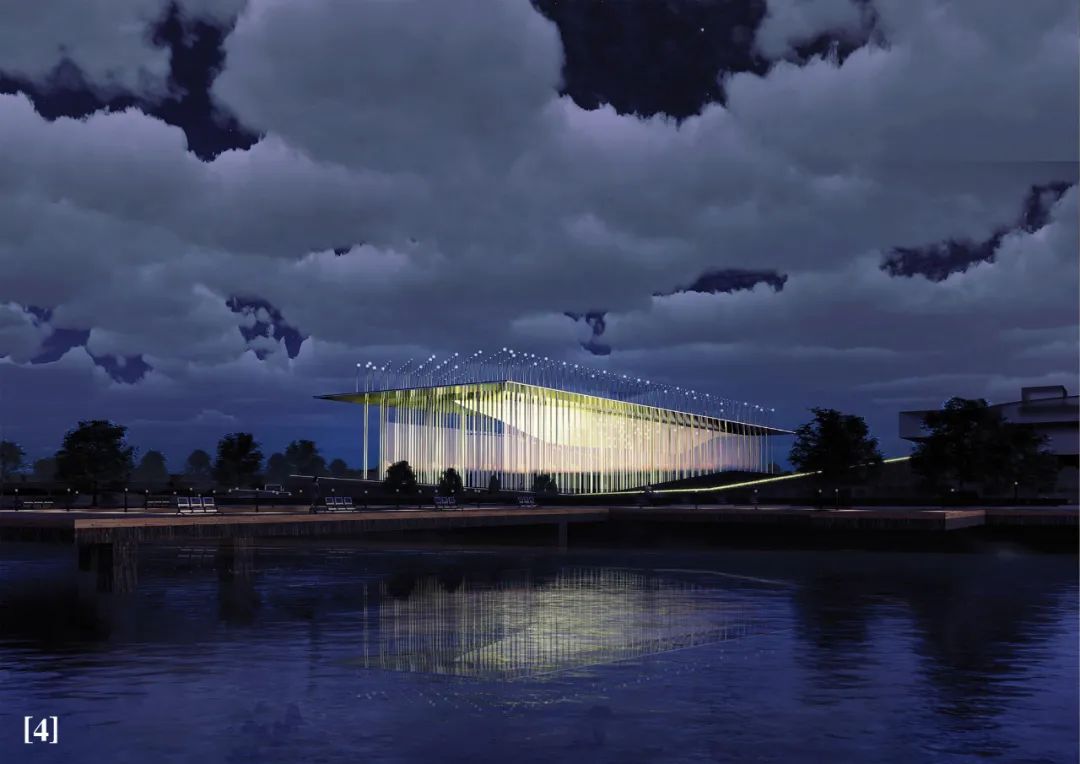

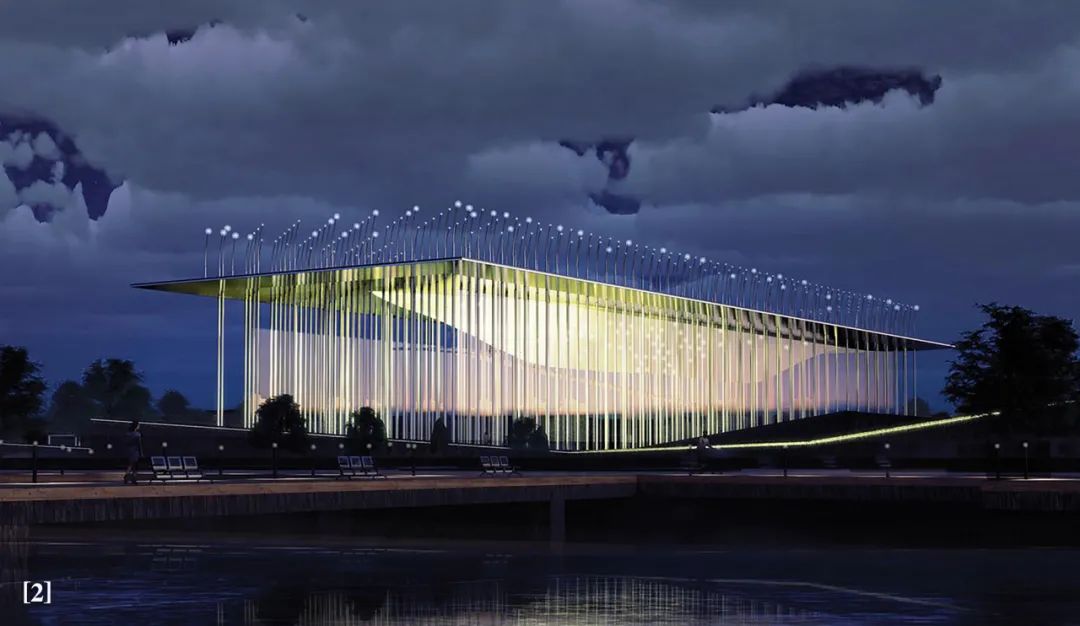

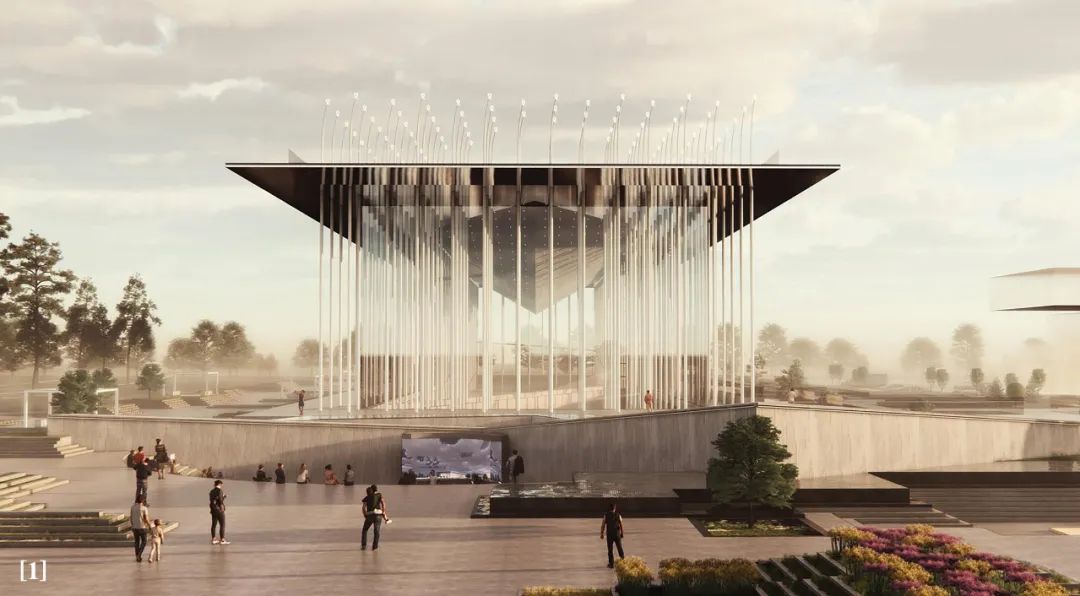

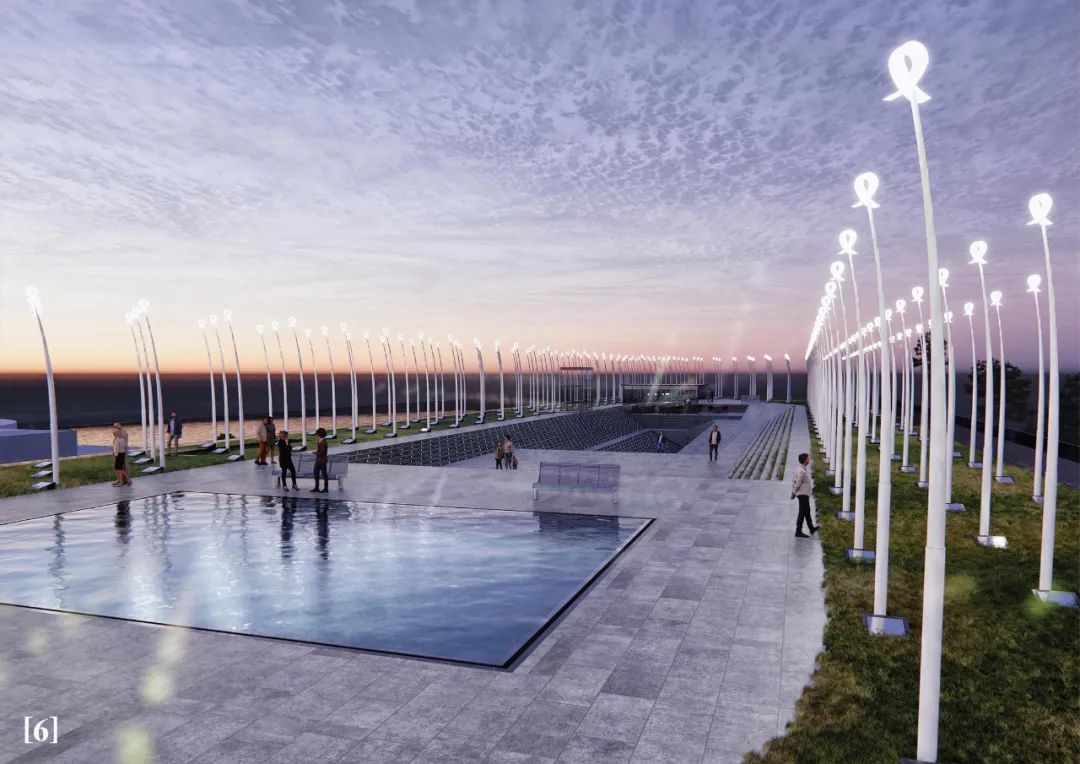

而到了夜晚,公园沉默安静下来,纪念馆才开始缓缓诉说属于ta的故事。 建筑师在屋顶四周设置304盏立灯,代表着遇难的304名学生和游客,配合纪念馆内的灯光设计,强调出整个纪念馆的体量以及室内的大型船坞。仿佛那艘沉没在冰冷海水中的巨大船只慢慢的在水柱中升起,再次带着少年们回到世间的亲人身边。



至此,整个设计完成。不复杂,却令人感动。


这就是TheeAe设计的416世越号纪念馆竞赛方案。

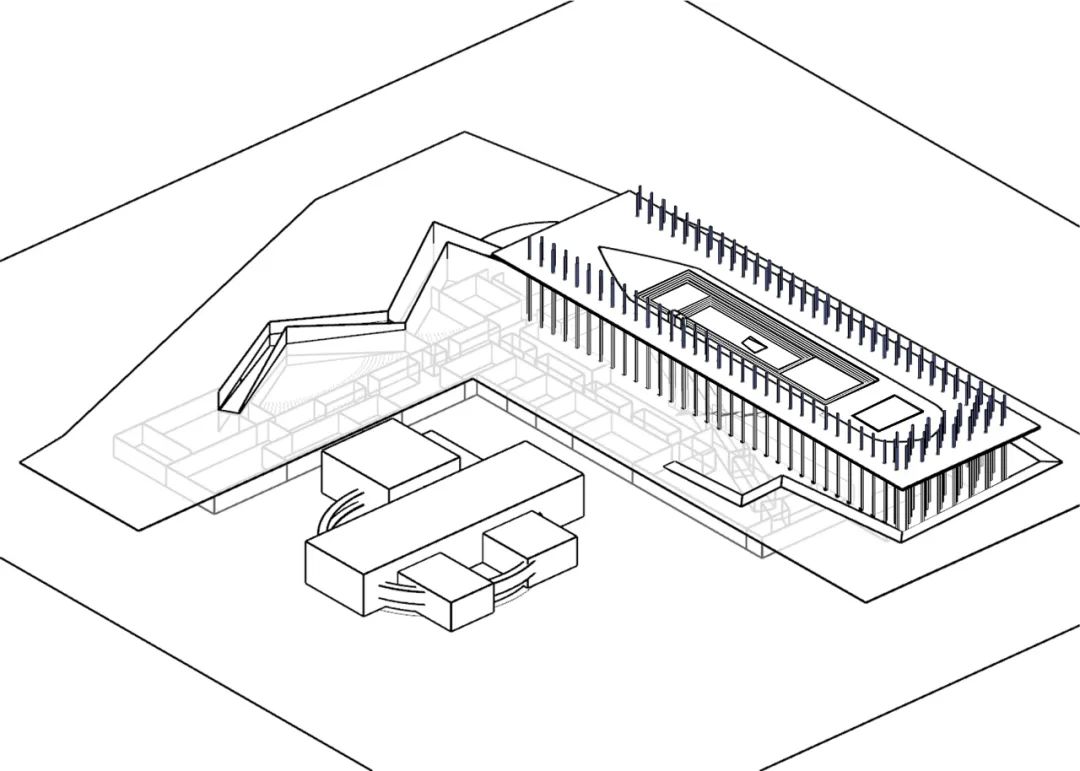

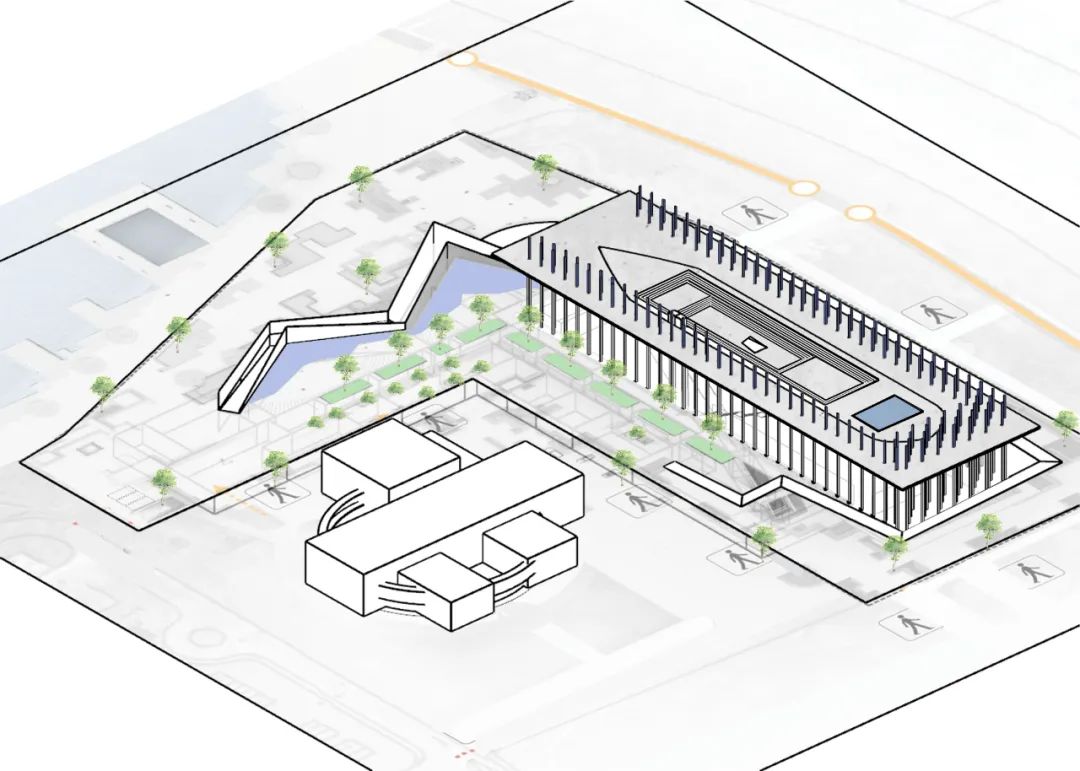

最后看一下完整过程。

越是重要的东西,越需要安静的力量去守护。越是安静的力量,越具有抚慰人心的温暖。 再冰冷的海水也总是需要一些温暖。哪怕是一点点自以为是的纪念。 动画片里说,要带着对已逝者的怀念继续好好生活,不要忘记他们,就是给他们最好的祝福。 可以不需要原谅,但不应该被遗忘。


图片来源:
图[1] [2] [3] [4] [5] [6]来源于https://www.theeae.com/portfolio/cubetran/
其余分析图及动图均为作者自绘,转载请注明。
