来源:非标准建筑工作室

活在这个世上最明智的方式就是,不要原则。
《蝙蝠侠:黑暗骑士》


拆房:翟飞  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松



众所周知,拆房是个连续剧。 上个月拆的巴尼亚卢卡文化和会议中心(点击回顾)被嫌弃是个第四名。今天,你们要的第!一!名!来!了!

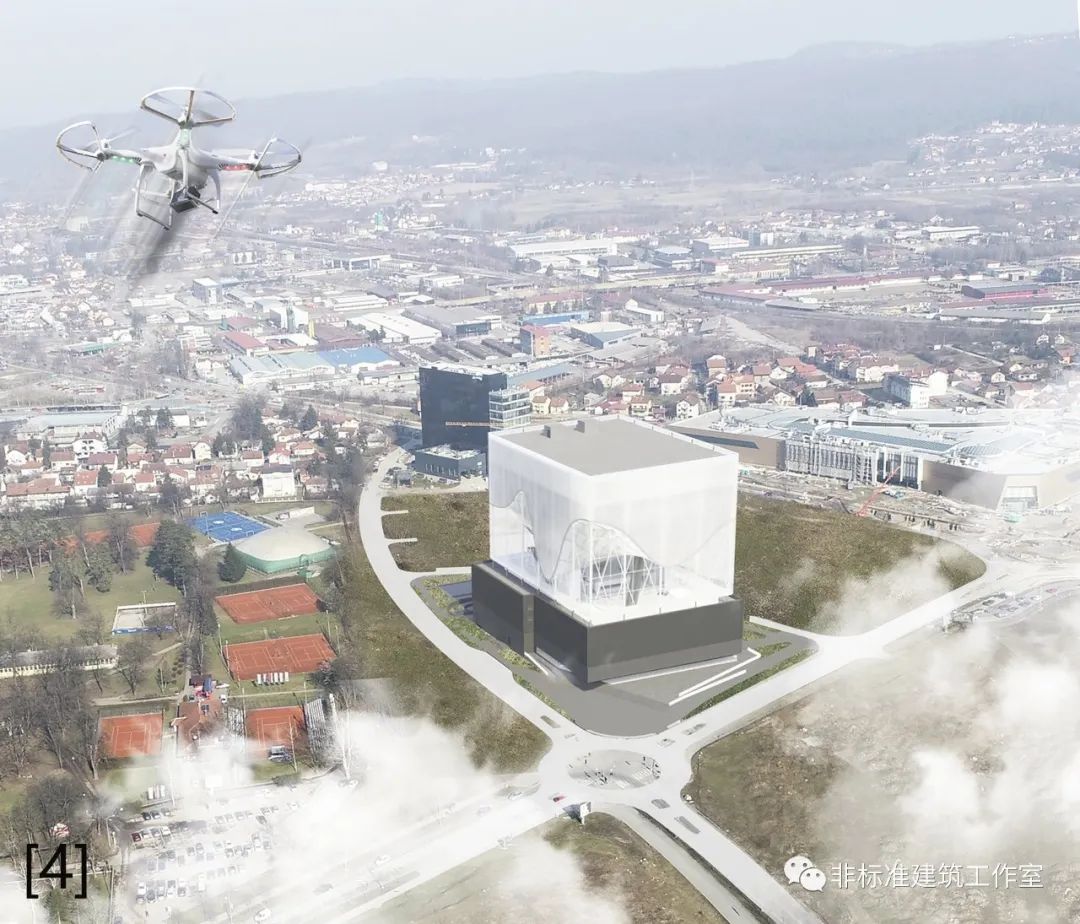

前情提要。记性好的小伙伴可以直接跳过。 波黑塞族共和国最大的都市巴尼亚卢卡这些年都一直在努力搞发展。比如,在城市北部的那一片废弃军事用地,就被陆陆续续的建起了公园、购物中心、体育场......

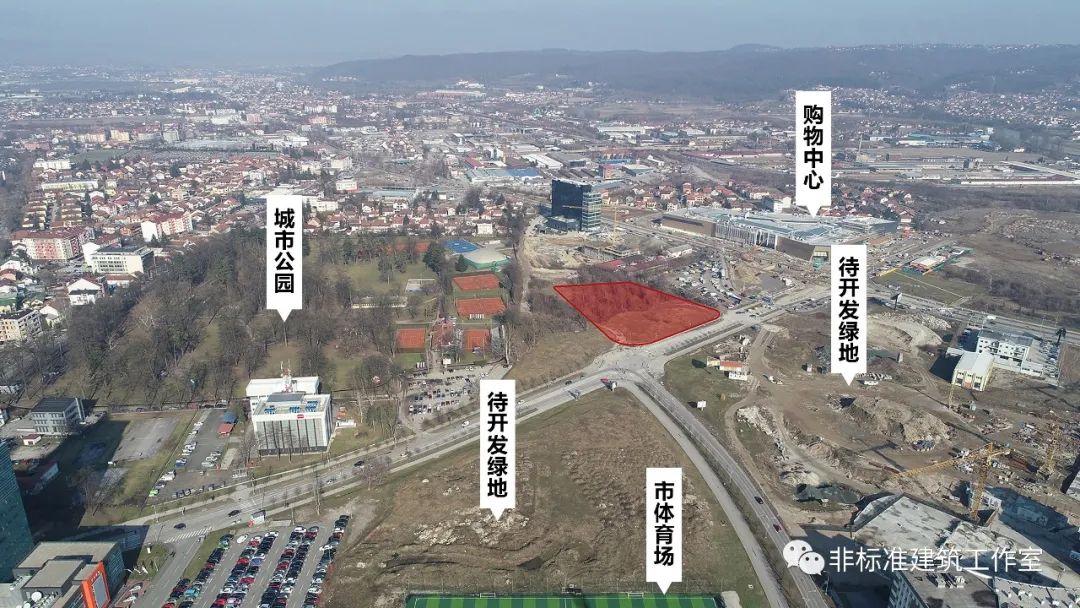

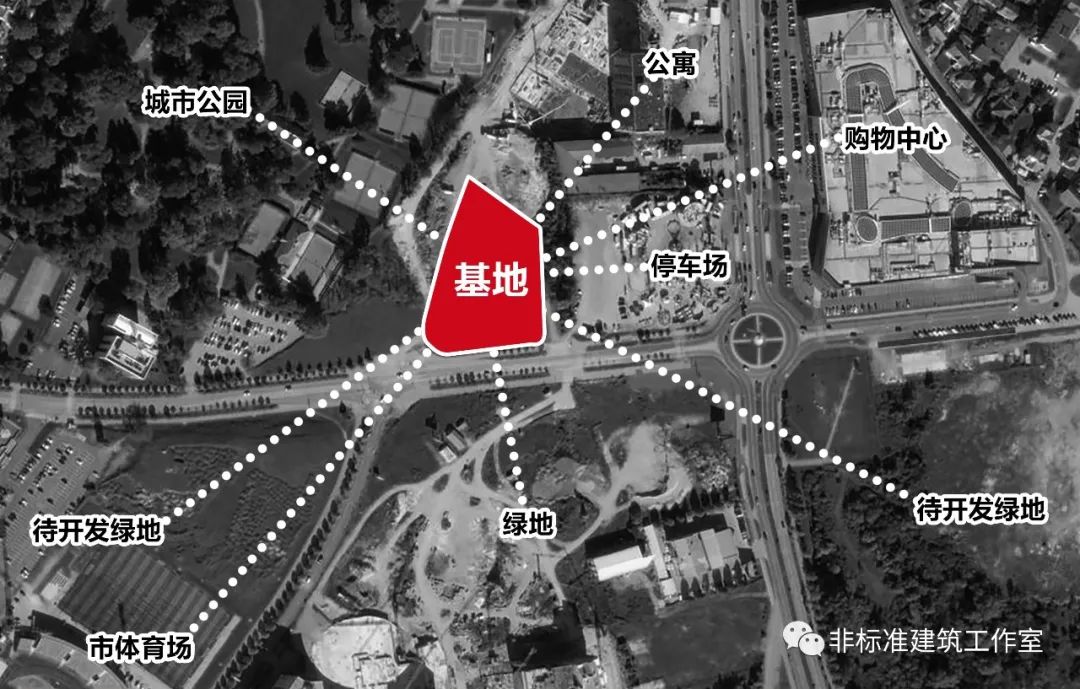

2020年,政府大大又开始在这儿筹备新建一个多功能会议中心。且抛出了一个大女主剧本——基地位于已开发的大型公共设施和未开发的绿地正中间,妥妥的C位出道,很有众星捧月的味道。

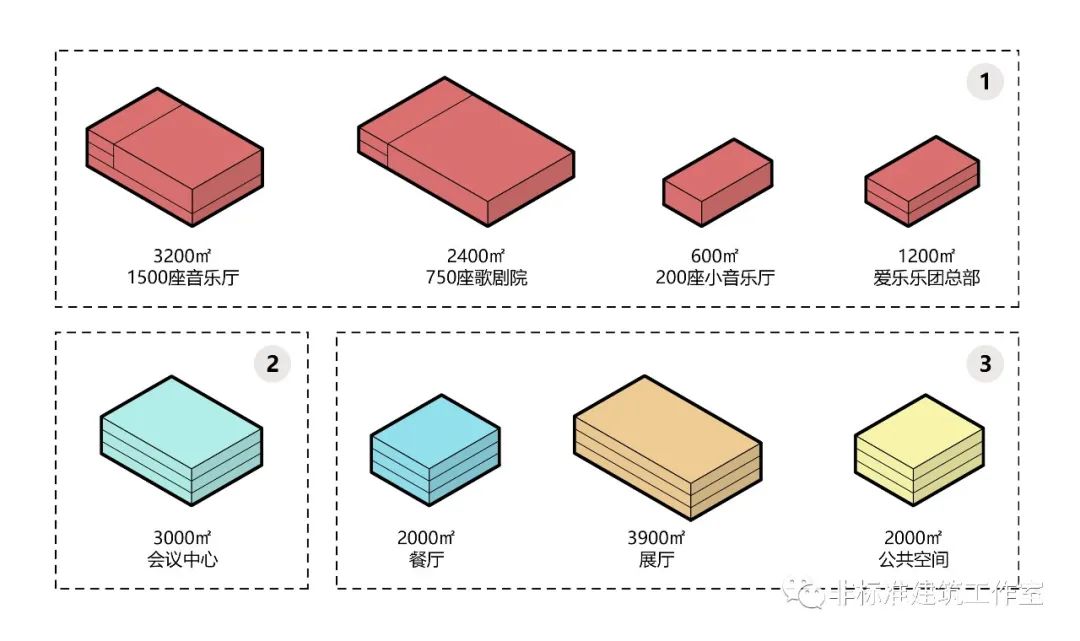

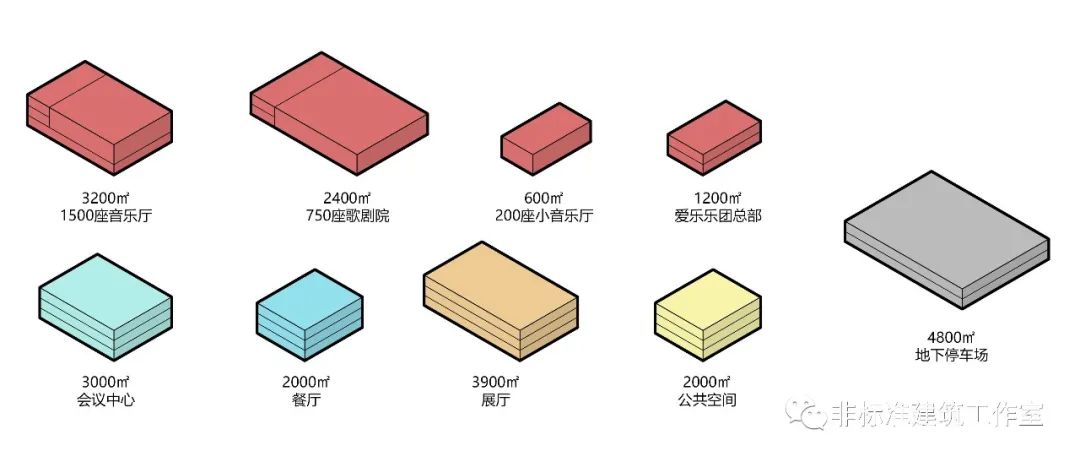

基地总用地面积约8500㎡,政府大大则要求在基地上建设四个音乐空间,包括3200㎡的1500座音乐厅;2400㎡的 750座歌剧院600㎡的200座小音乐厅以及1200㎡的爱乐乐团总部共计约7500㎡的表演多功能空间;此外还有供市民会议使用的3000㎡的会议中心、2000㎡的餐厅、3900㎡的展厅、2000㎡公共空间及4800㎡地下停车场;所有建筑面积共计35000㎡。


这个竞赛对所有人来说都是同样的命题作文——新建筑如何在提供功能服务的同时,让整个地区更加开放?


2020年,疫情已经开始。虽然大多数人都还没想到这将会是一场旷日持久的战斗,但也已经习惯了宅家、消毒、戴口罩的生活三件套。 反正,甲方不露面也能照样改图;反正,宅家不上班也能照样开会;只要手机有电你在线。


  Wifi在手,天下你有。来自贝尔格莱德地区的建筑师Milos Jokic就是这么“疯”的。 隔离在家闲着也是闲着,不如参加个竞赛吧。一个人好像要画很多图,不如再多找几个人吧。朋友同事不能找,这也算私活被领导知道就不好了。 什么?你问上哪儿找人?网上这不都是人么? 于是,M同学在网上临时拼多多组了个团,一群素未谋面的网友们开始了线上竞赛之路……


我们就叫他们网友队吧!

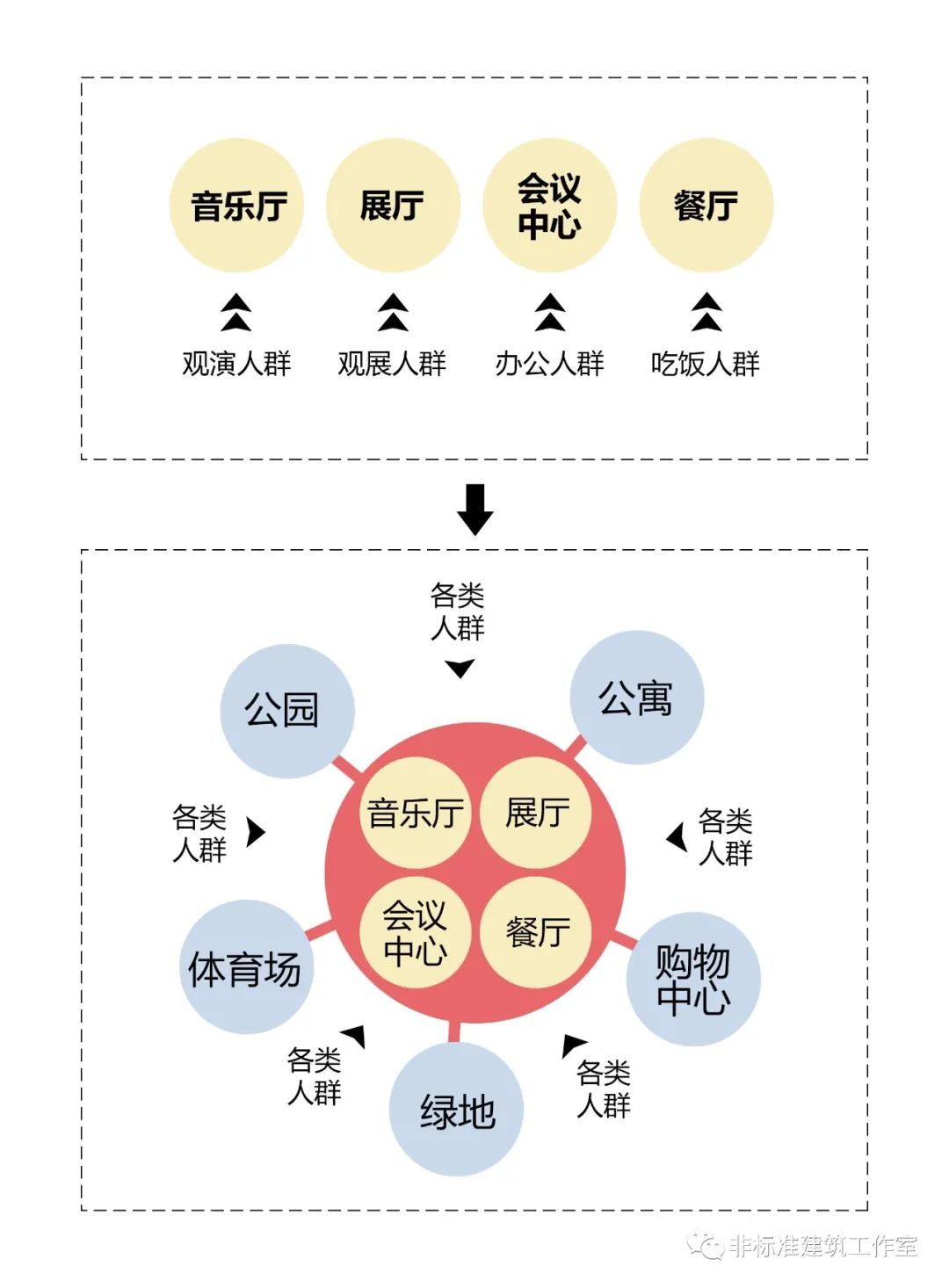

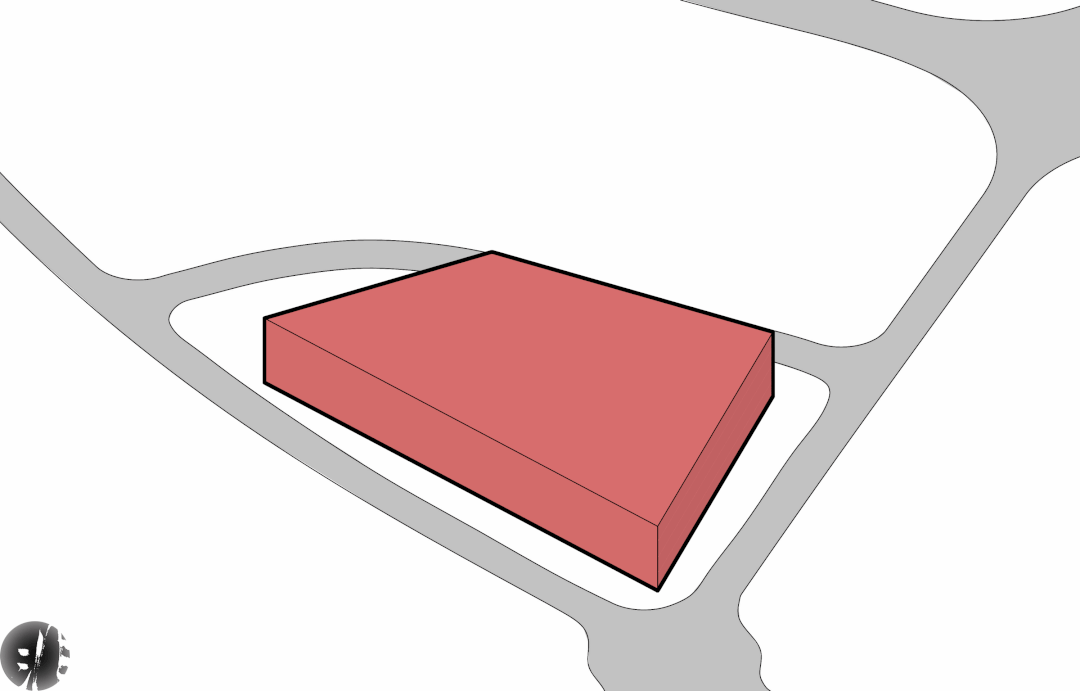

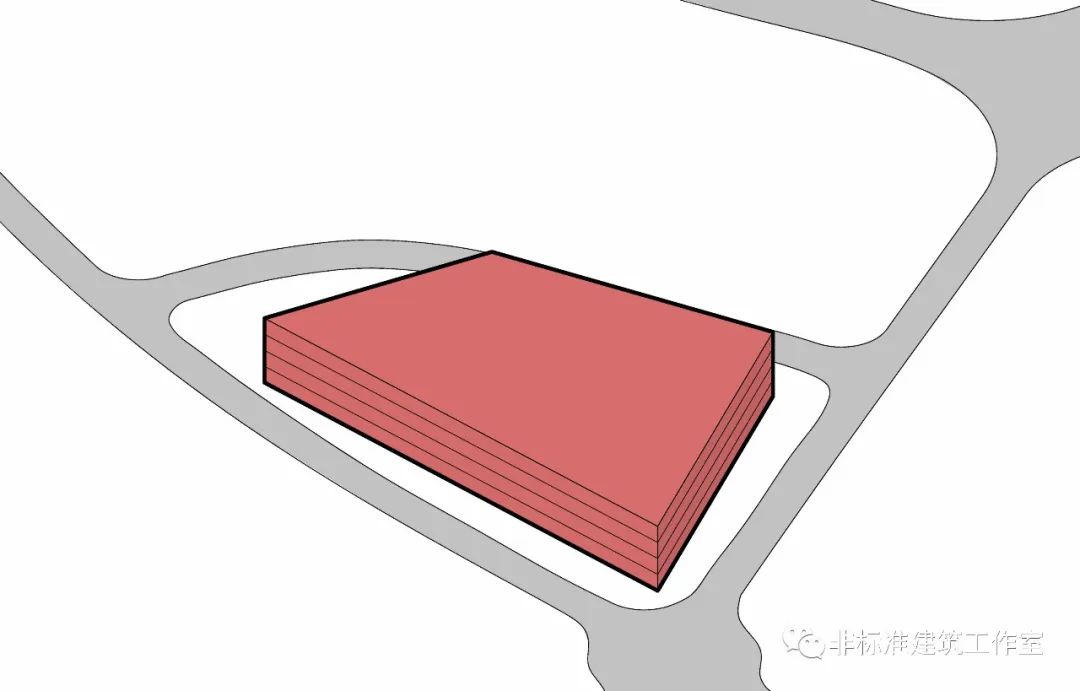

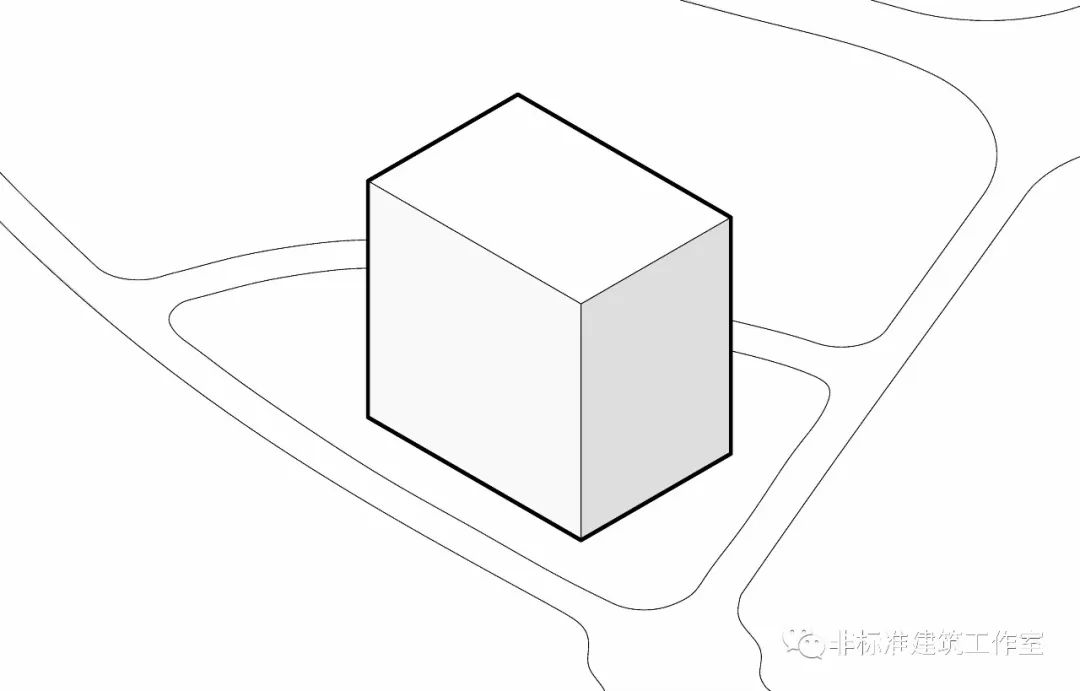

网友队觉得开放不重要,有人才重要。但是如果人都不过来的话,建筑是开放给空气吗? 所以,设计的关键还是搞个地标。 拜库哈斯所赐,全世界现在都知道地标的关键是XL。比如说,可以把建筑铺满整个场地,用最大周长获得最大。

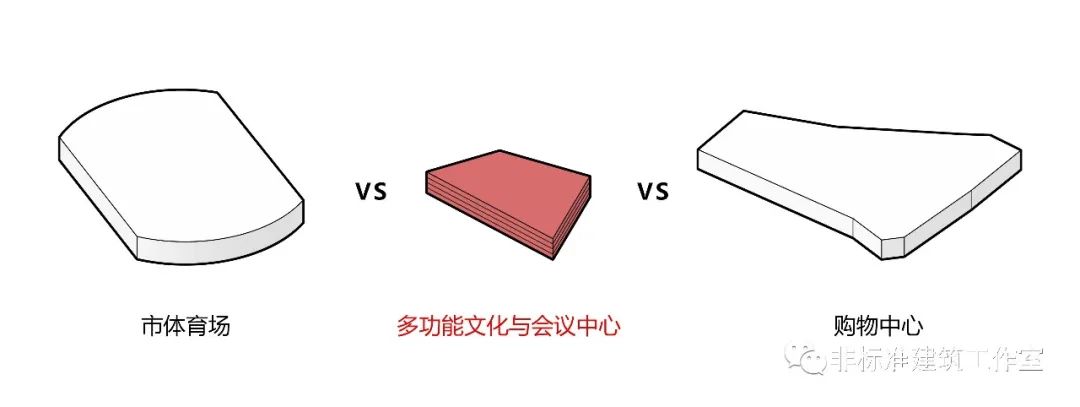

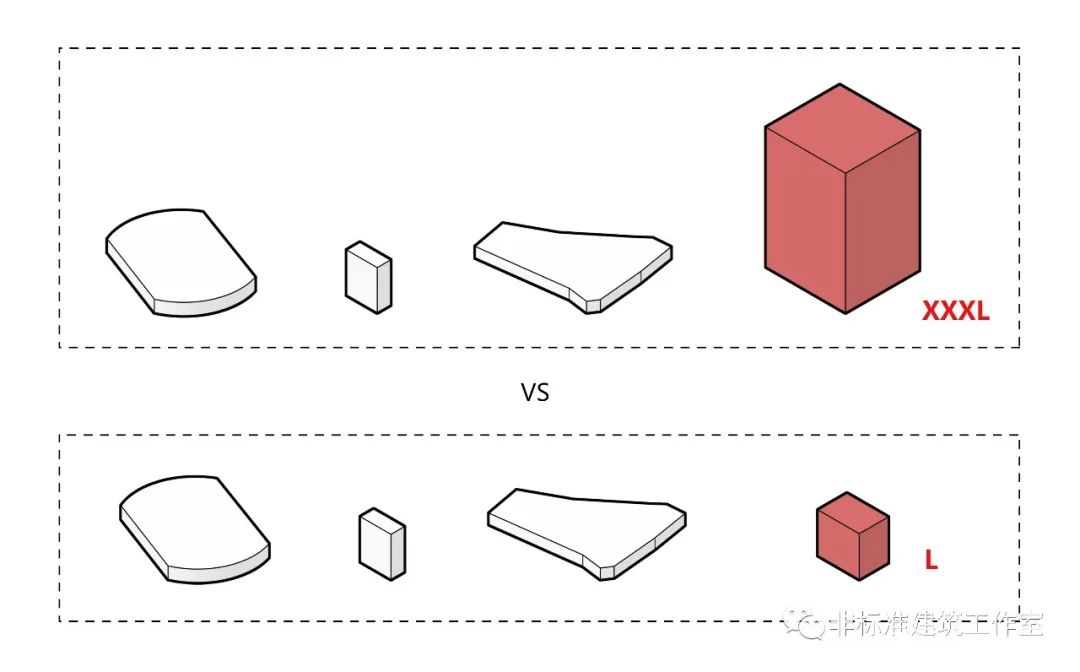

但奈何场地不够大,平铺开以后建筑也得三四层。你能大过对面的购物中心和市体育场?


平铺不行,还可以竖向发展呀!新建筑有好几个剧院,每个剧院高度都很高,竖向叠加肯定会更高。


奈何建筑总面积又不够大,玩命拔高也还是个多层。

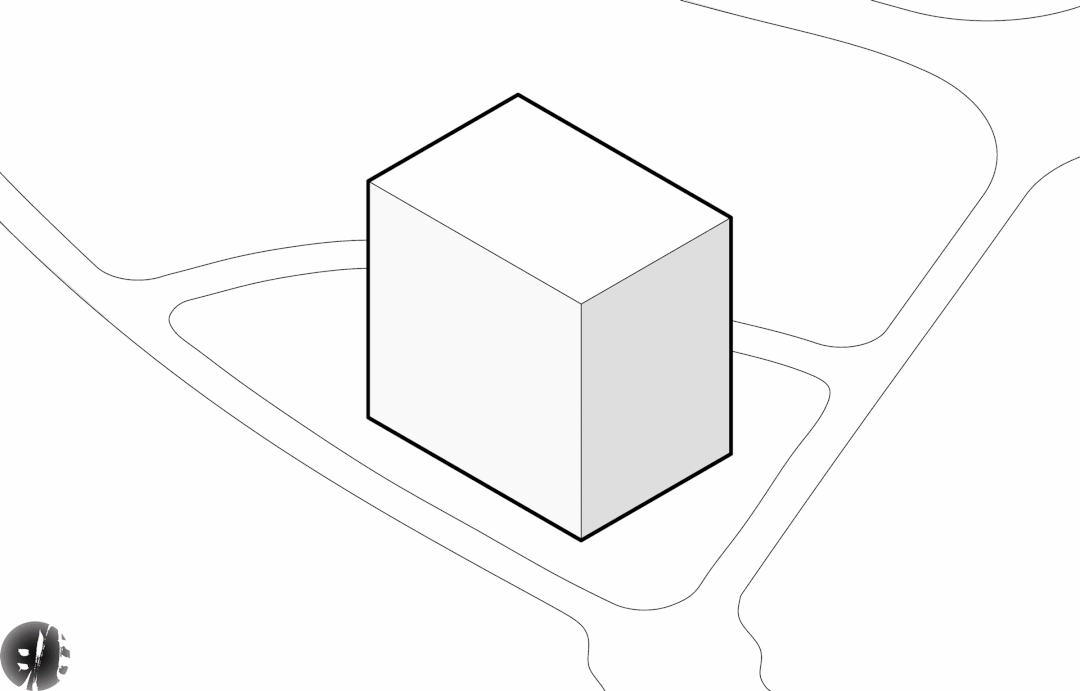

既然size上没戏,那就只能靠seeming抢戏了。 既然要看得见,还是得选择竖向体量。

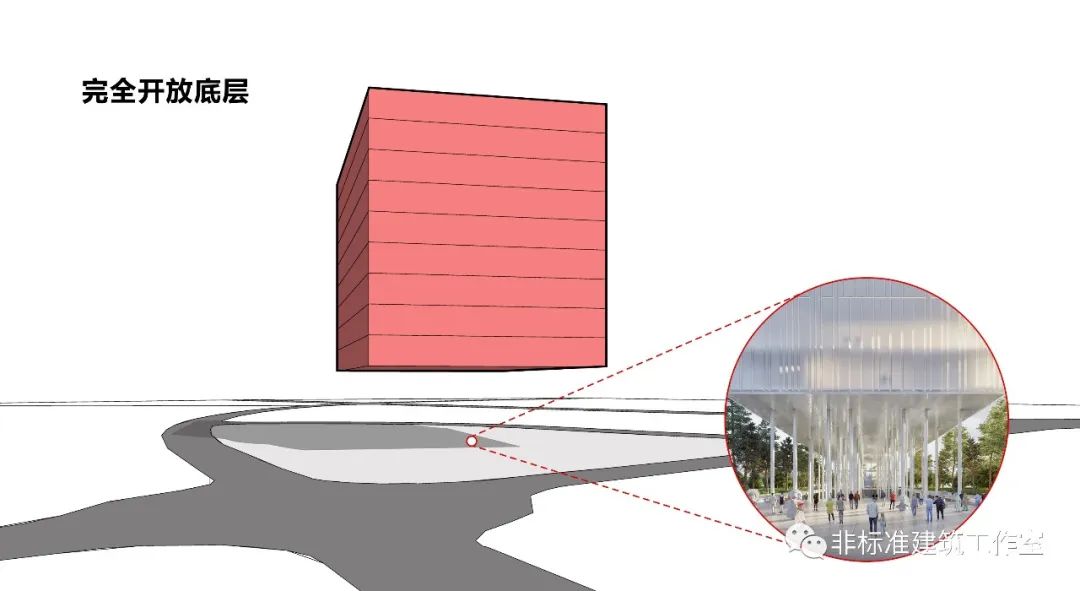

上次拆的第四名是直接抬升建筑完全开放底层做广场,并且为了不影响底层采光,直接整体抬升了三层。

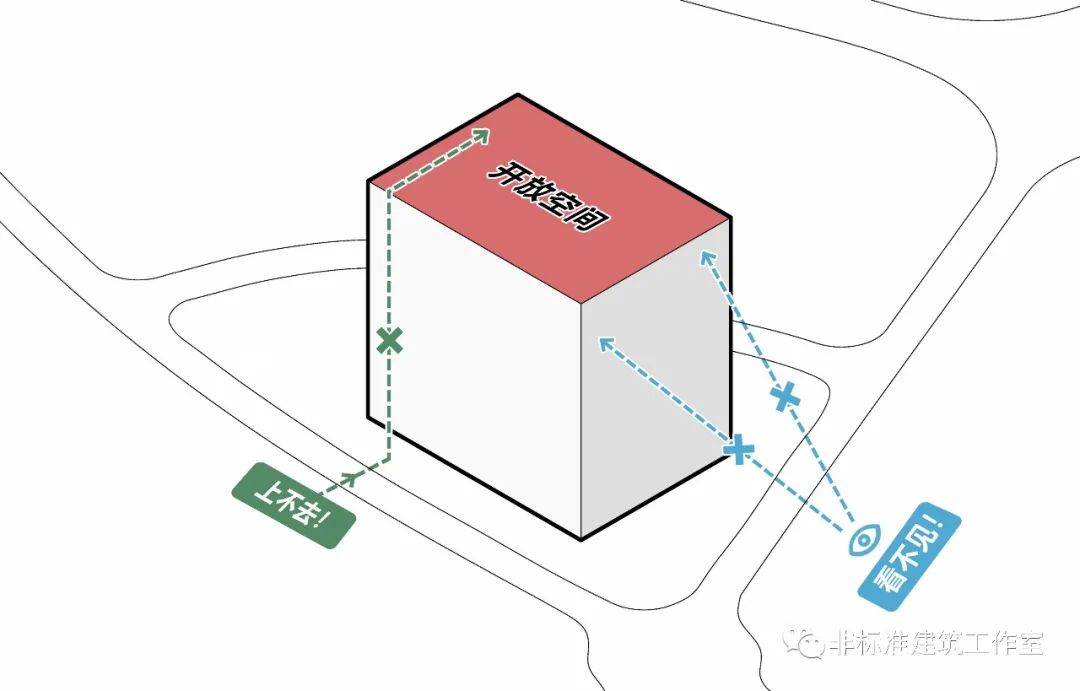

网友队倒没有那么直接,毕竟上面那么多剧院,实在是有太多功能和疏散都需要落地——那么,问题来了:如果还想要开放广场,难道就只能放屋顶了吗?

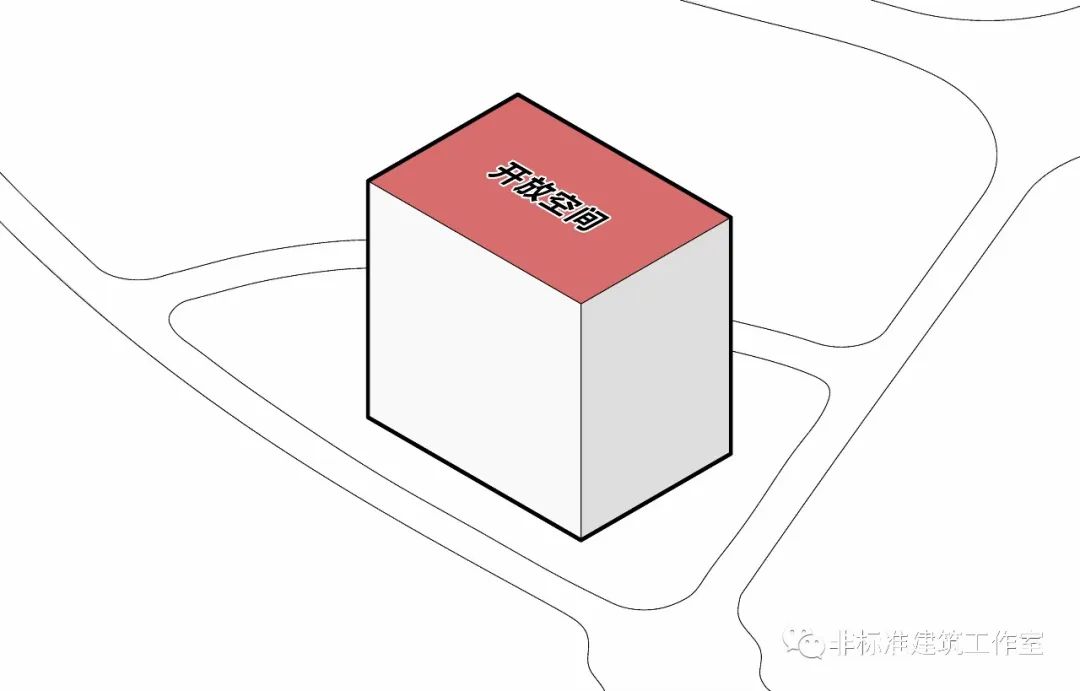

屋顶倒也不是不行,除了看不见又上不去以外,还是挺开放的。

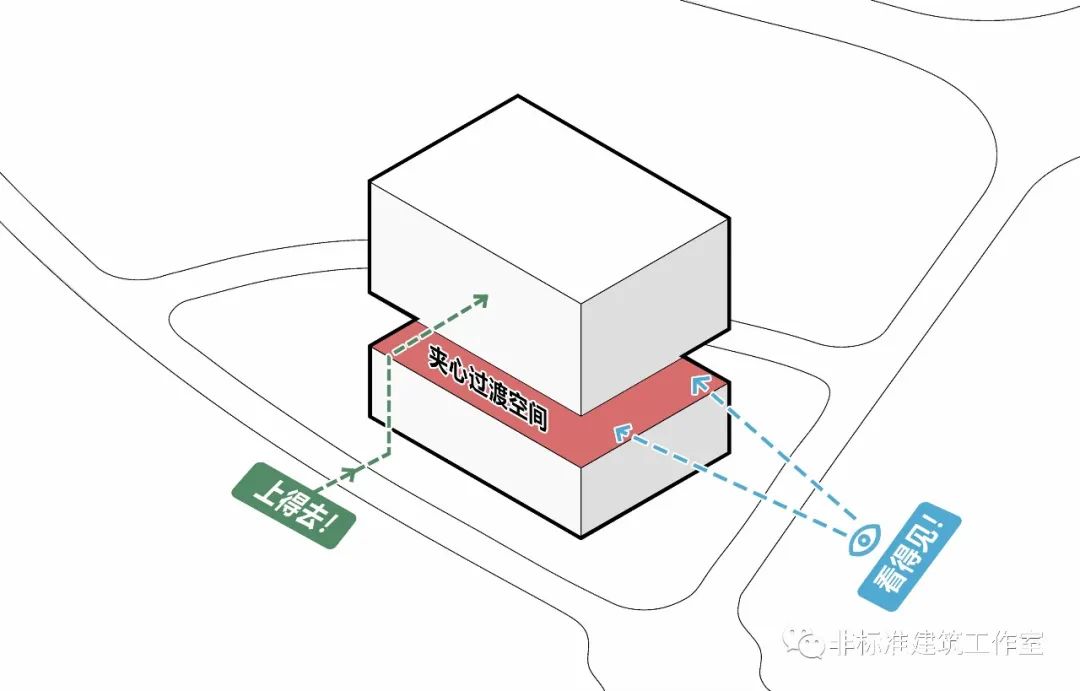

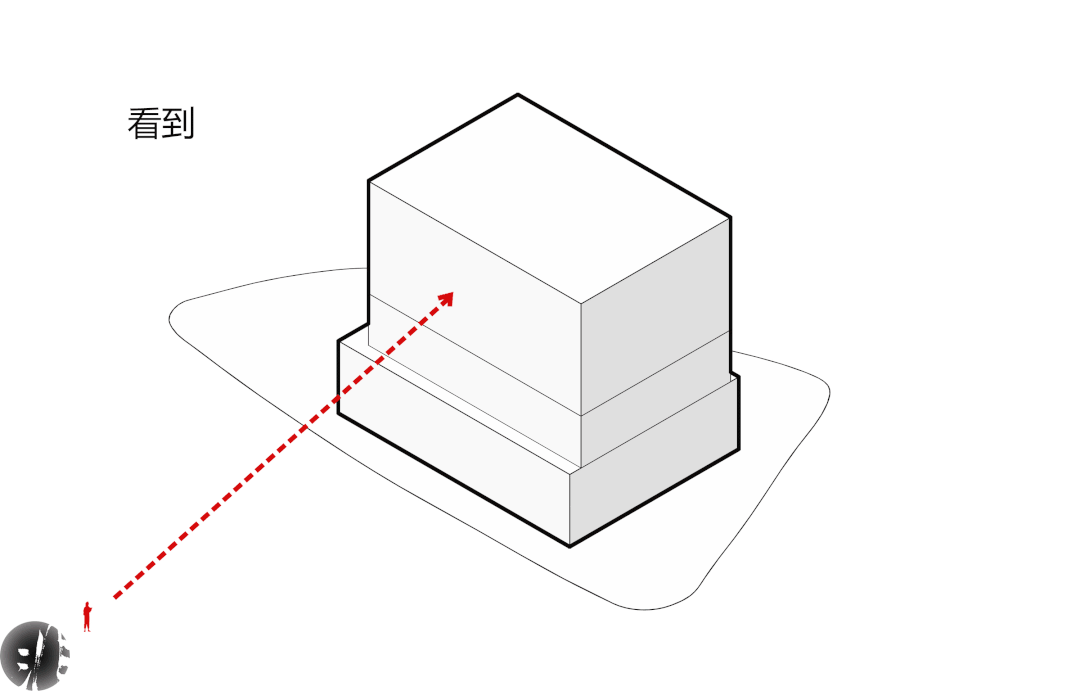

网友队争论不休,谁也不能顺着网线过来打“死”对方,那就只能互相妥协。开放广场不放在底层也不放在顶层,咱放中间。 放中间,既能让路人清楚看见,还能少爬几层楼梯。

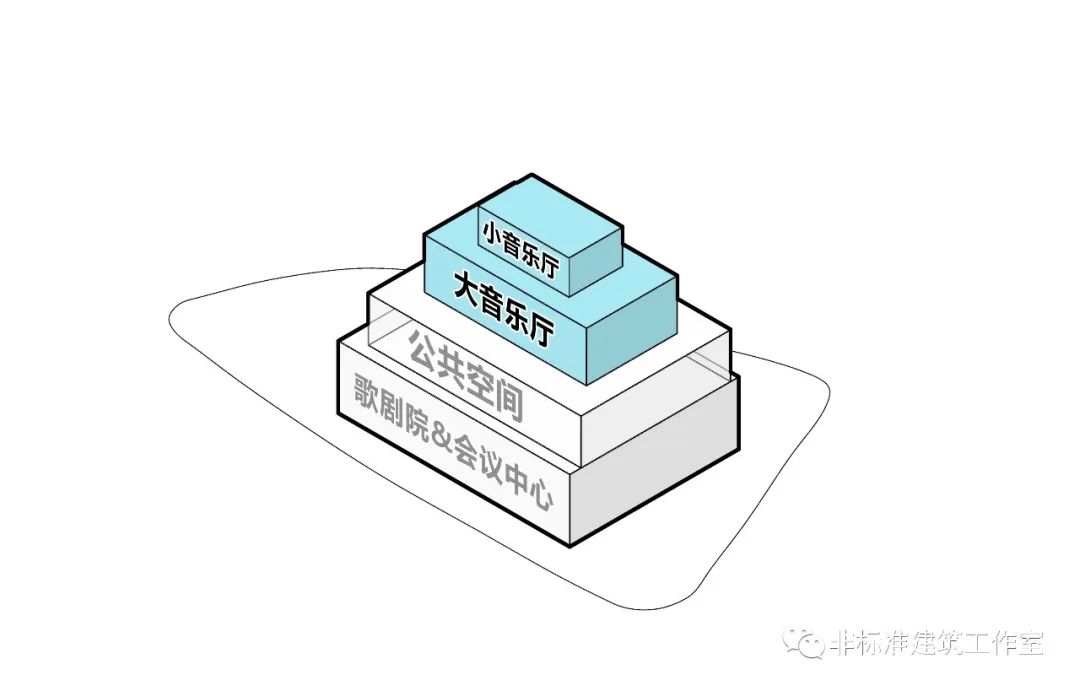

现在整个建筑就被分成了三个部分,先把各个功能对号入座进去。
按类型的话观演部分的音乐厅剧院自然是一类,办公部分会议中心是一类,公共部分的展厅、餐厅等等又是一类。

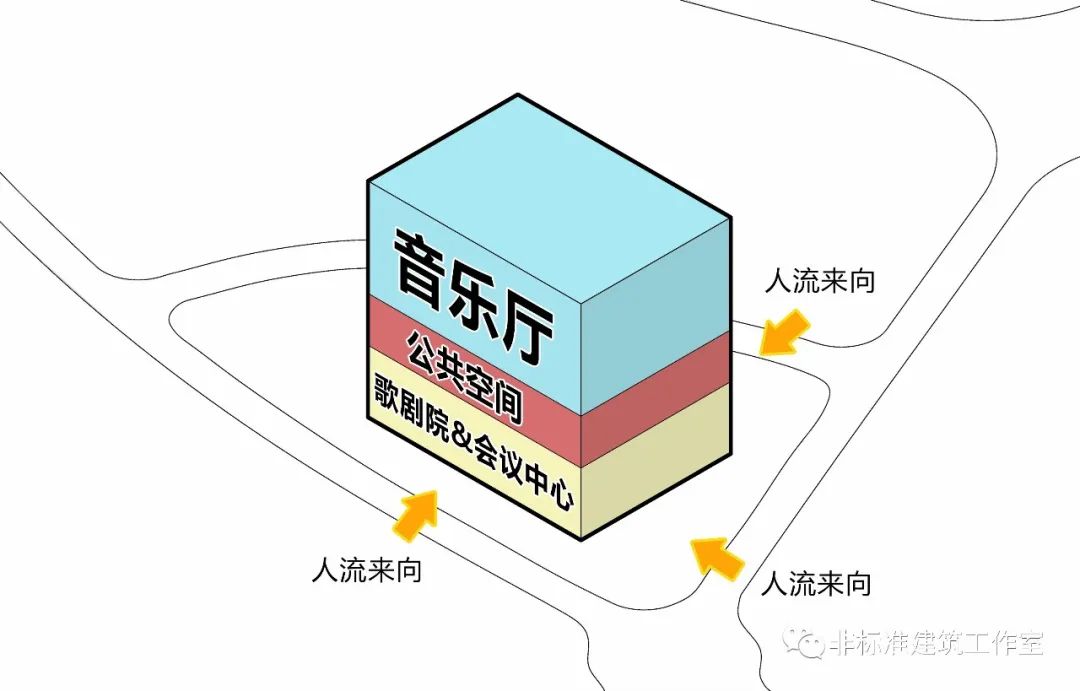

但是,现在上下两部分体量相当,那占大头儿面积的观演部分就被自然分开。网友队将人流类型较复杂的750座多功能剧院、会议中心分成一类放下面,直接对外开口;将两个音乐厅放在最上面,最后把餐厅展厅等公共空间都放在中间开放部分。

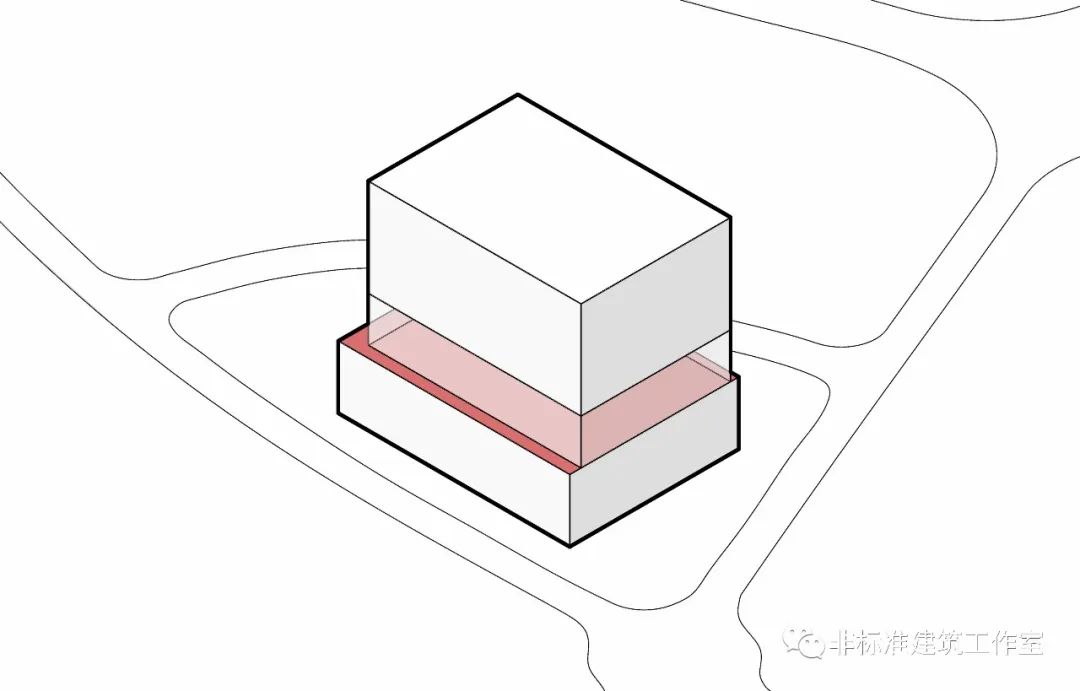

现在的中间部分因为要承载餐厅展览等功能,都是室内空间;所以将底座放大,获得开放的室外空间。然后,网友队就得到了一个两实夹一虚的初始物种。


下面就是seeming的问题了。到底长什么样,才能兔子冲进鸭子窝——一眼就不是同物种。 先把音乐厅等实心疙瘩摆好,毕竟实心疙瘩可捏不动,得在其外部做文章。将两个音乐厅下大上小进行摆放。


然后网友们是不是就可以随意发挥了?反正也没有限高,怎么奇怪怎么来呗。


当然不可以。
理论上,你的建筑长什么样取决于你的造型能力;事实上,你的建筑长什么样取决于你的语言能力——你到底怎么和甲方解释这个怪咖。 你要说你就是随手捏的,甲方就能随手给你把网线拔了。

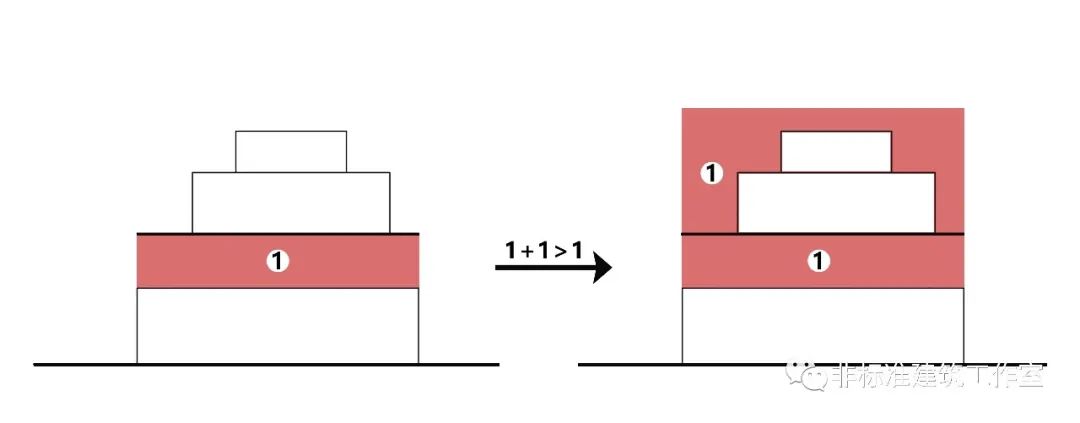

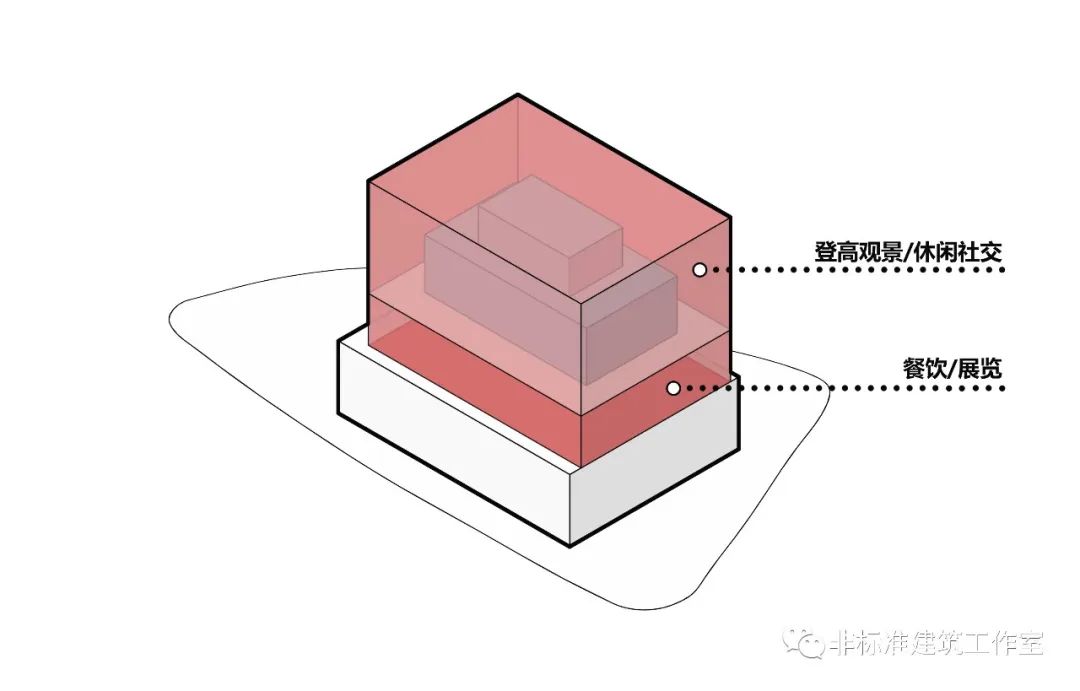

假设现在捏了个怪咖物种,把人吸引过来了,然后呢?拍个照打完卡就走?那最多算是给市容市貌做贡献了。 只有让人们愿意走进建筑里,上到中间开放广场,才能说是把人留住了。建筑才算有活力。 现在的三段式分法,公共空间只占了中间一部分,网友队觉得这远远不够。考虑到反正音乐厅等实心疙瘩不需要采光,可以直接放在最中间藏起来,也就是把上部的外围也都变成公共空间,使上下两部分公共空间成为一个系统。
1+1毕竟大于1。两处公共平台,总是比一处公共平台获得开放的概率更高。


夹心层的公共空间还是安排展览餐饮等功能,而登高观景、休闲设计都可以通通安排在上部空间了。

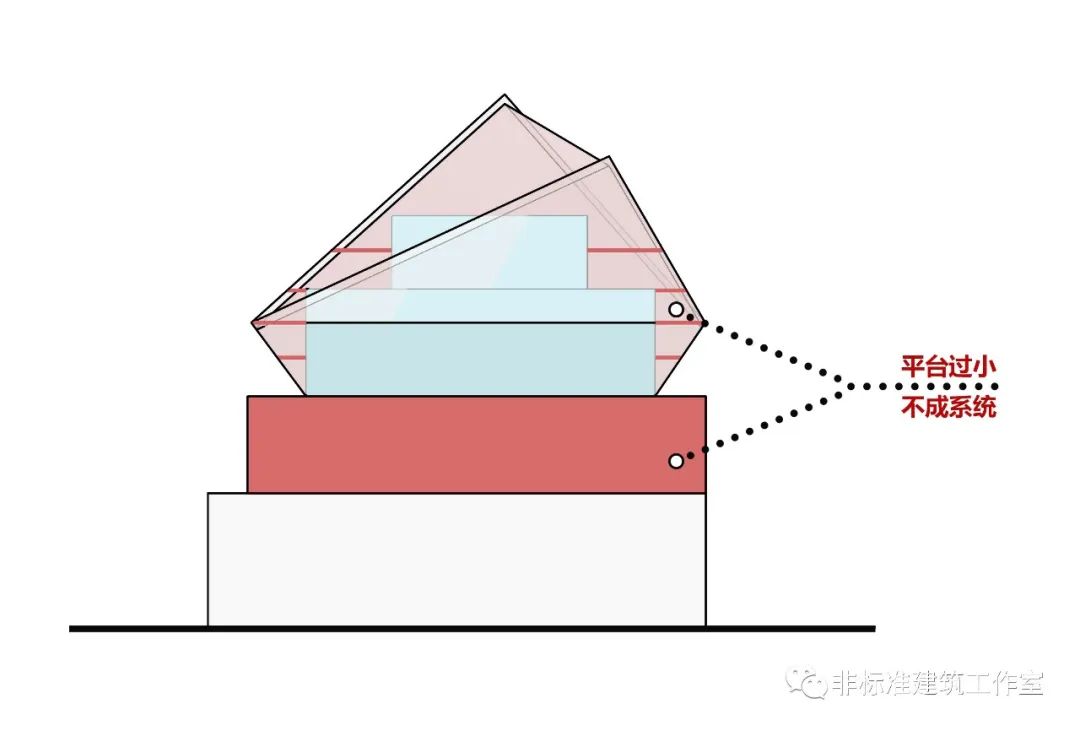

现在再把捏的怪咖形式放上去——似乎就不太合适了。因为形式奇怪,就肯定不可能方方正正;那么与夹心公共空间相接的平台部分就较小。
忽悠半天忽悠了个寂寞。

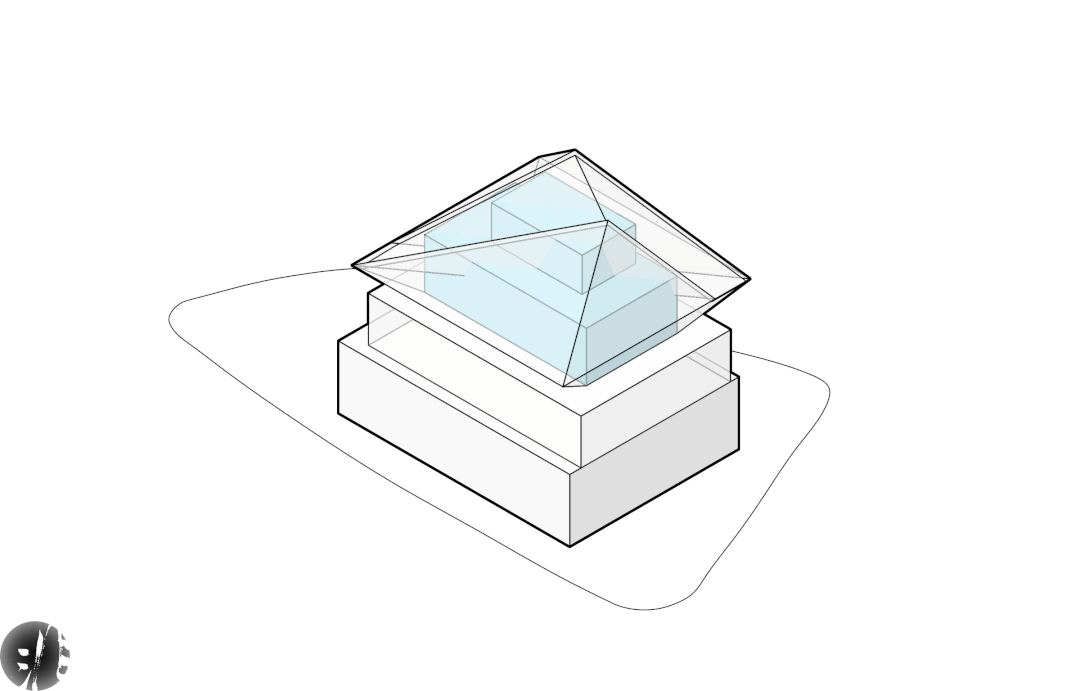

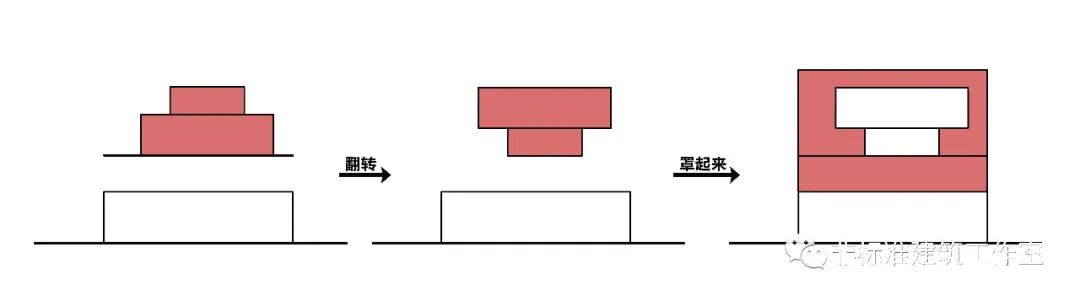

前方高能!!!这个世界上就没有沙雕网友p不了的图! 说了半天,不就是个镜像的事儿吗?直接给他翻转180度,下小上大;然后将夹心层的玻璃盒子向上延伸,把音乐厅罩起来。


倒过来也就是底朝上,只要保证公共空间底不变,倒下去的顶想这么变就怎么变。

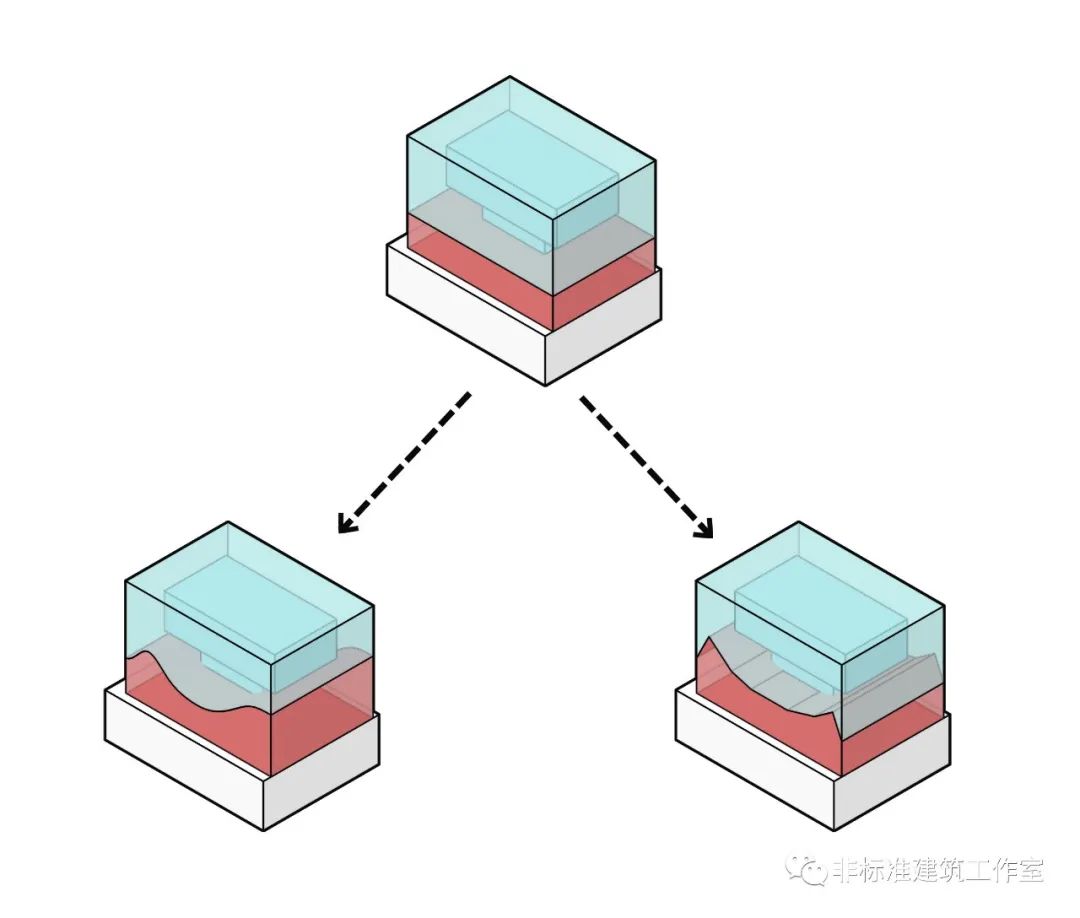

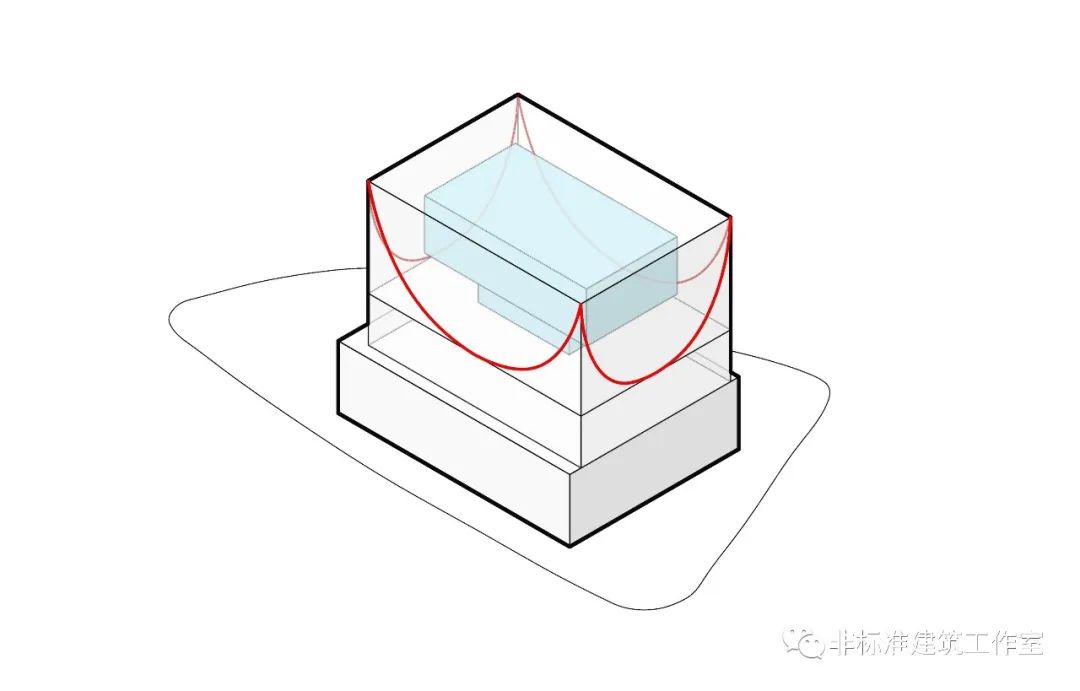

现在音乐厅的布局是下面短上面长,是一个类似u字形的布局,那干脆四面扯四个抛物线得了~

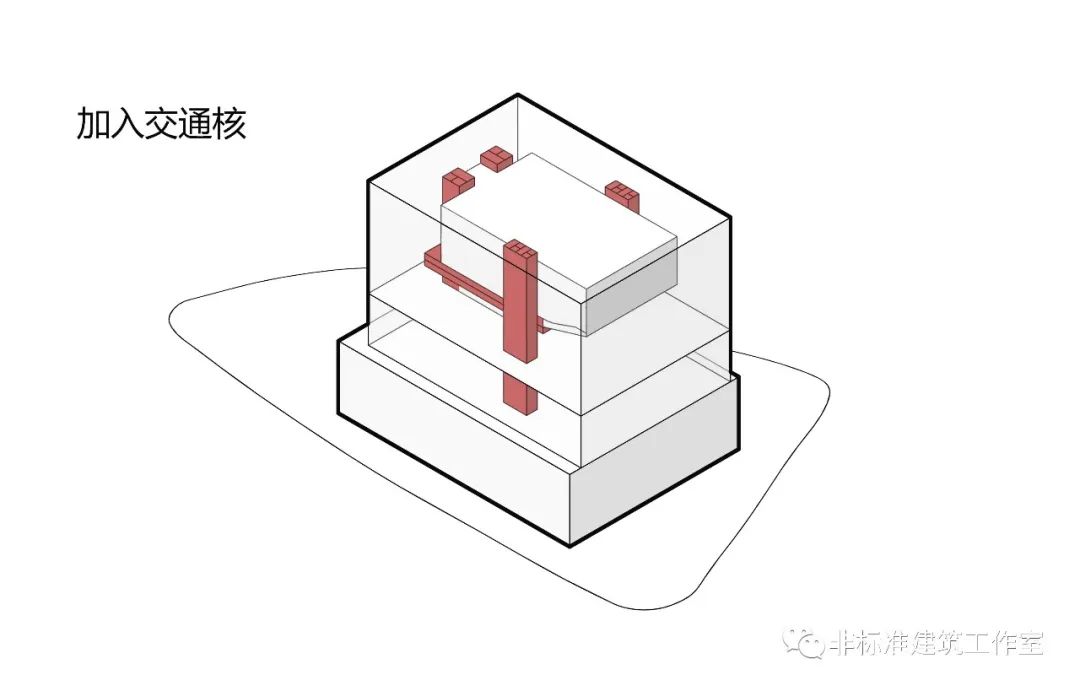

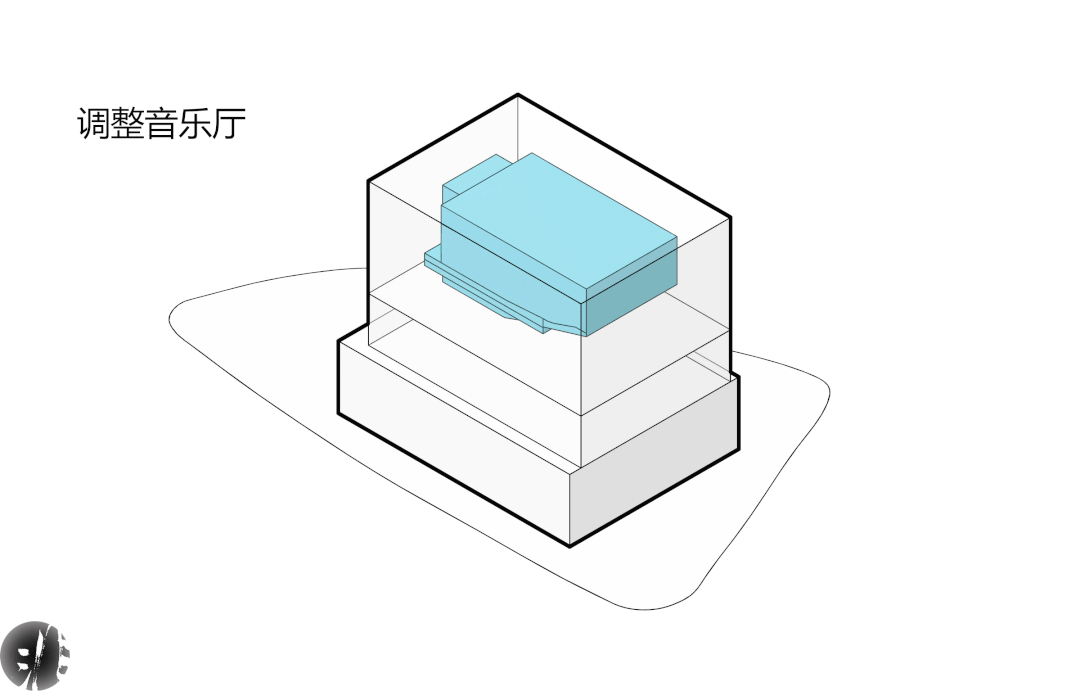

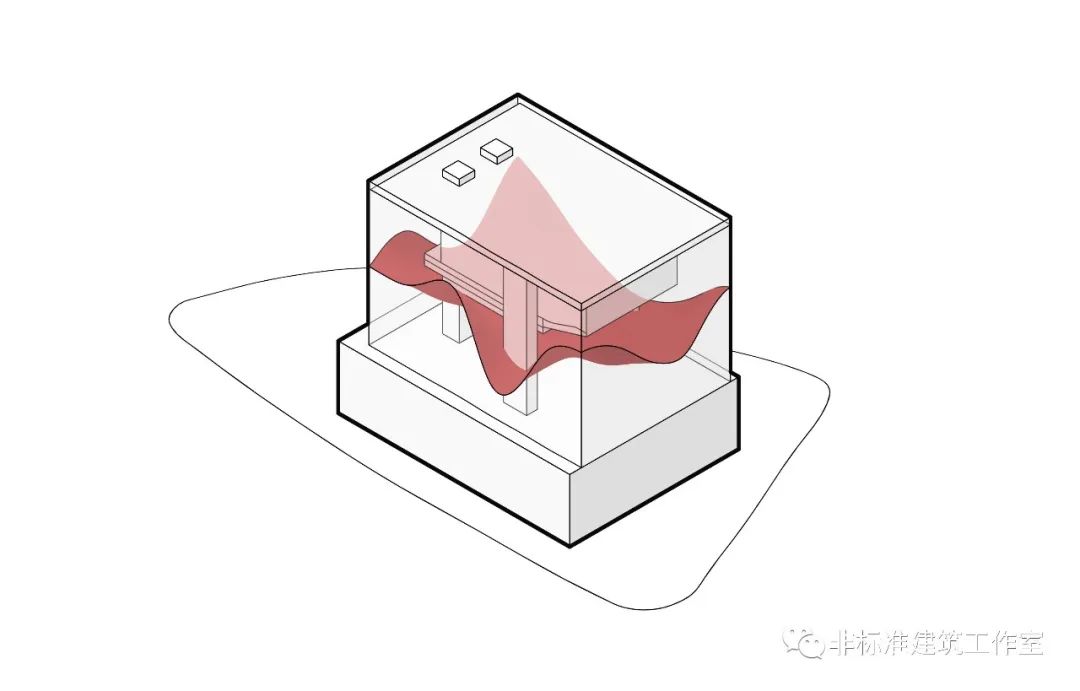

网友队选中了这个波浪形。多来几个弯,大家一起浪。 但不管怎么浪,还有一个前提就是这个浪面要把音乐厅底部包住。 所以浪之前先确定好音乐厅位置。为了结构好做,将大小两个音乐厅一边对齐。由于小音乐厅在下边,还得在二者之间加入结构转换层,根据大音乐厅确定出结构转换层的四个起支撑作用的交通核。



然后根据现在音乐厅位置,经过多次波浪模拟,网友队总算是找到了最心仪的波浪。

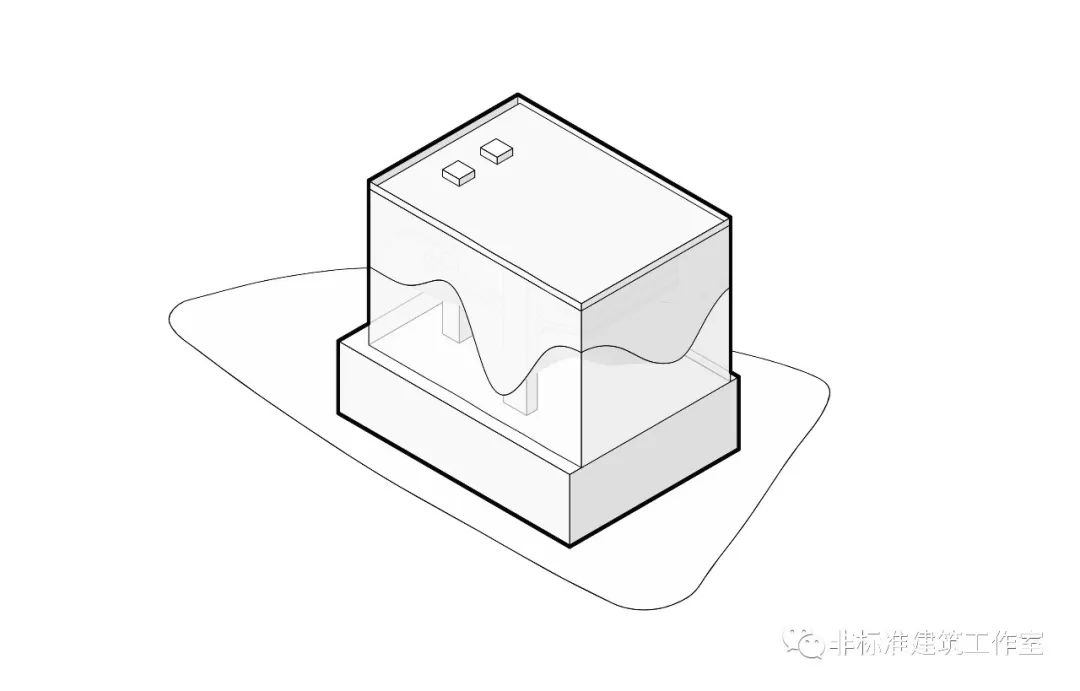

现在夹心公共空间部分头顶就拥有了一片飘逸的“云”。而这片云又是符合重力规律的,给它贴个轻盈的膜材质,结构也不算太复杂。



至此,网友队已经有充足理由和甲方解释这片云了。此处省略一万字。

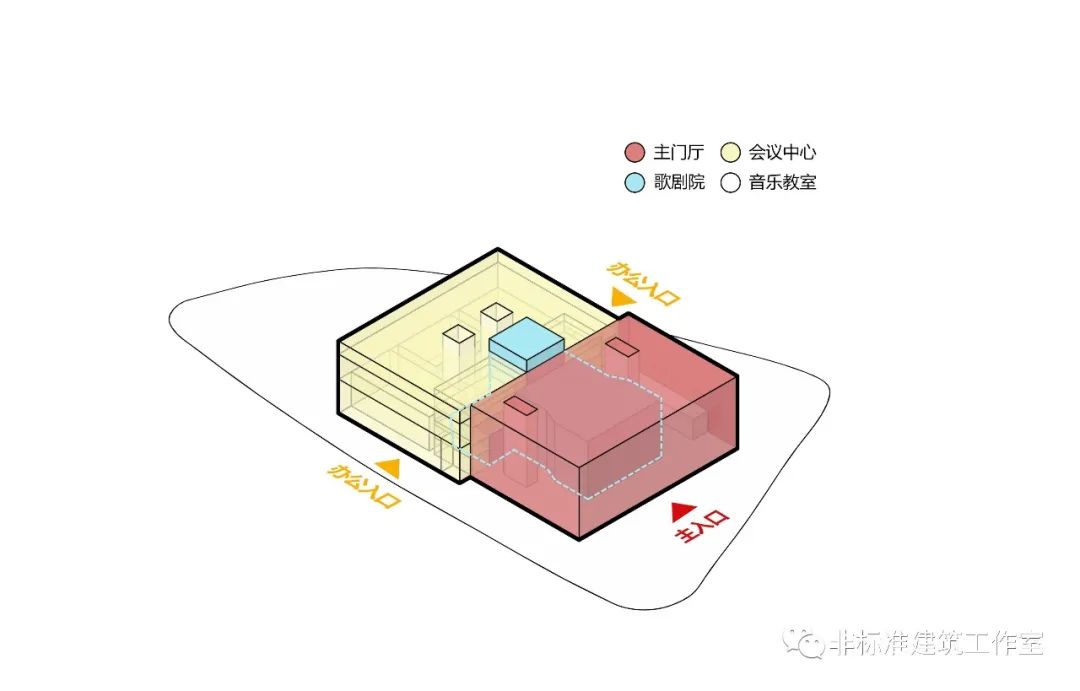

剩下的工作就是把各种功能都安排连通好,做一个中看又中用的怪咖。 先来看基座部分。确定西南角为主入口,确定歌剧院位置并在主入口设总门厅;并在门厅附近加设音乐教室。歌剧院另一侧为会议中心体块,两体块相对错位,此外会议中心设南北两个出入口。


由于歌剧院内部座位有多个高度,在前厅部分加入自动扶梯以及平台连接。

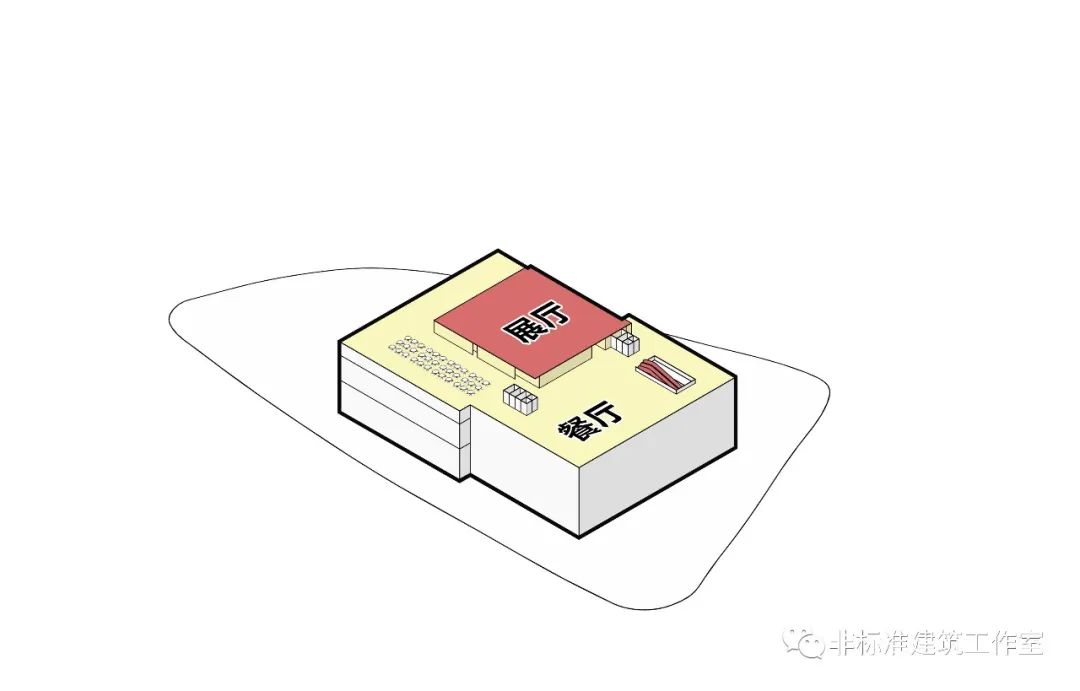

上到公共层,公共层围绕音乐厅高出来的设备层布置餐厅功能。在前厅对应的位置挖洞,将扶梯连接到餐厅层;餐厅层的顶部则作为展览空间。

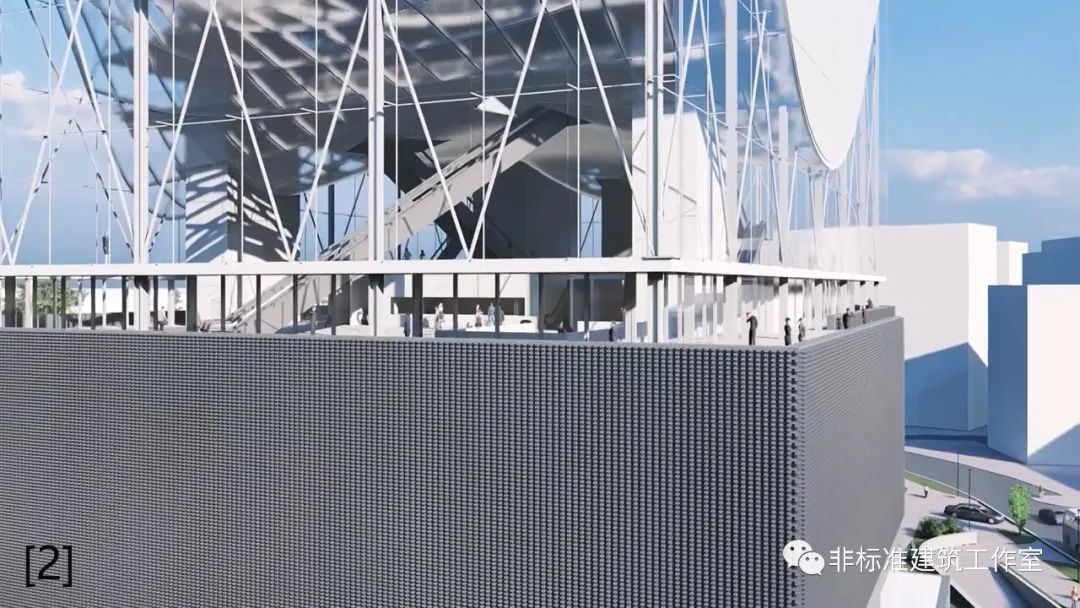

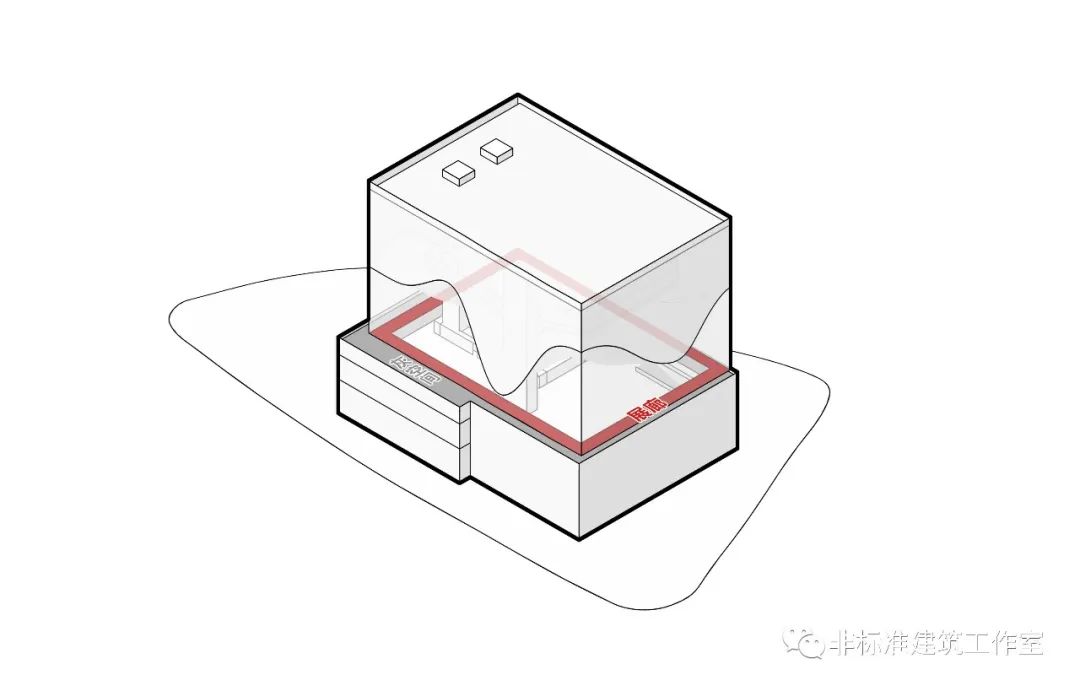

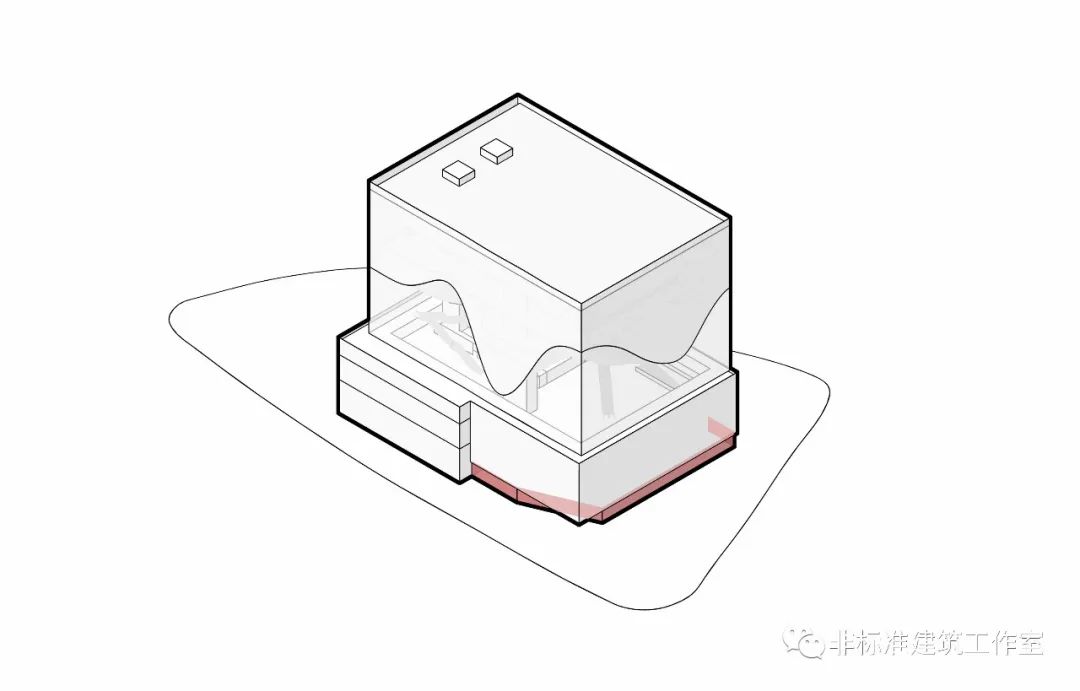

因为公共层还需要形成室外公共平台,因此公共层的首层玻璃内缩一圈,形成过渡灰空间;并将收缩后的二层形成一圈的临时展廊。

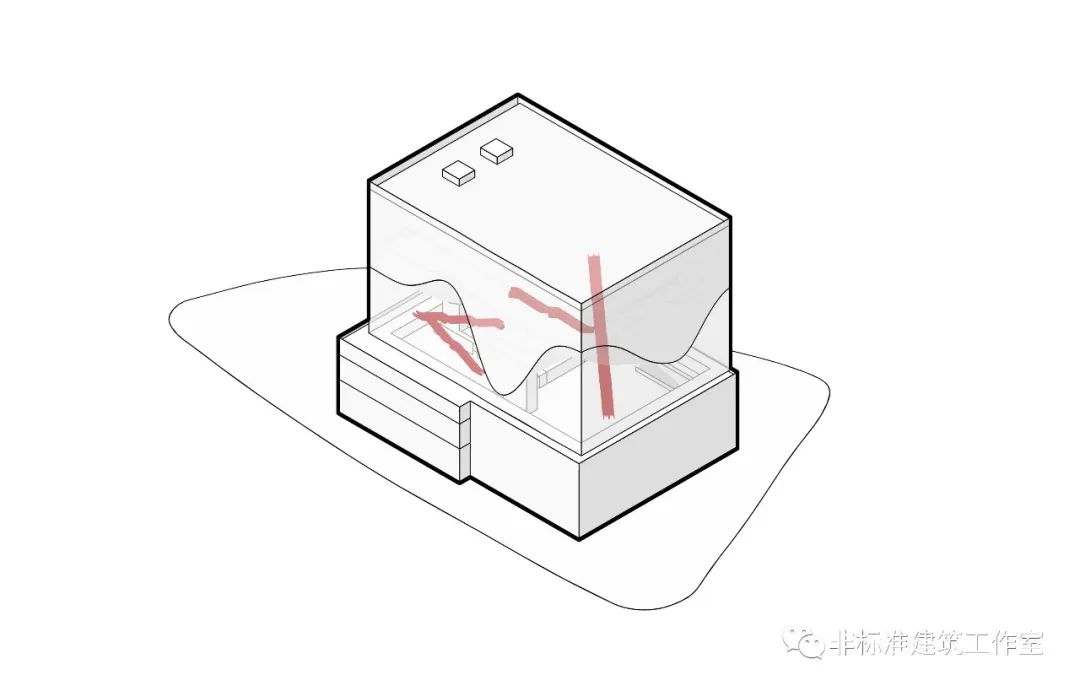

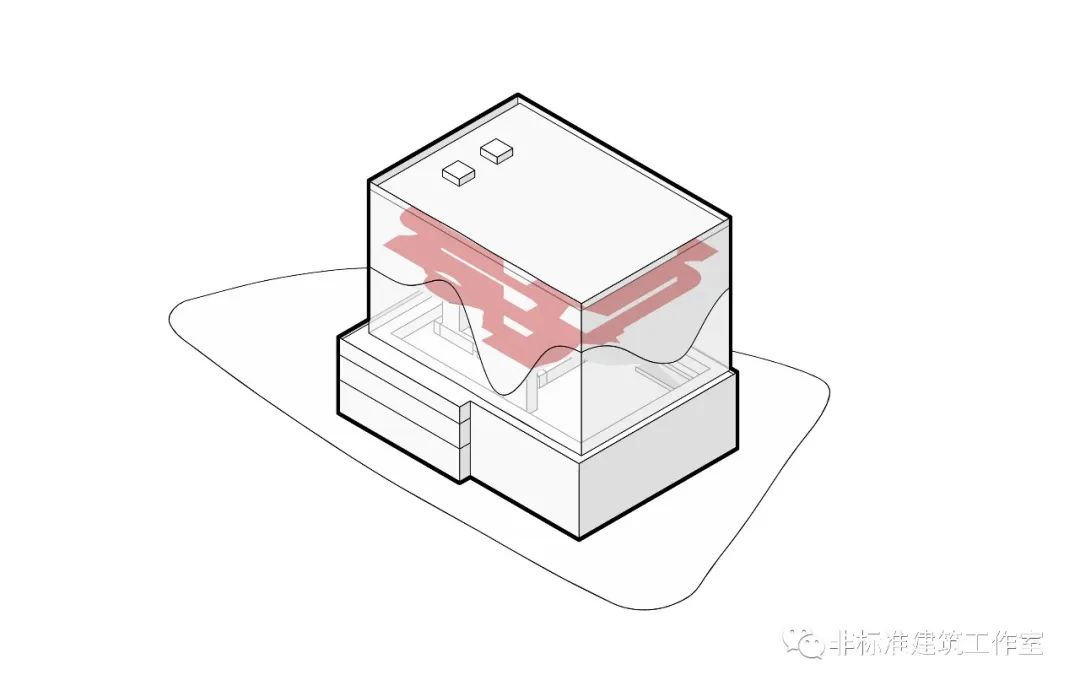

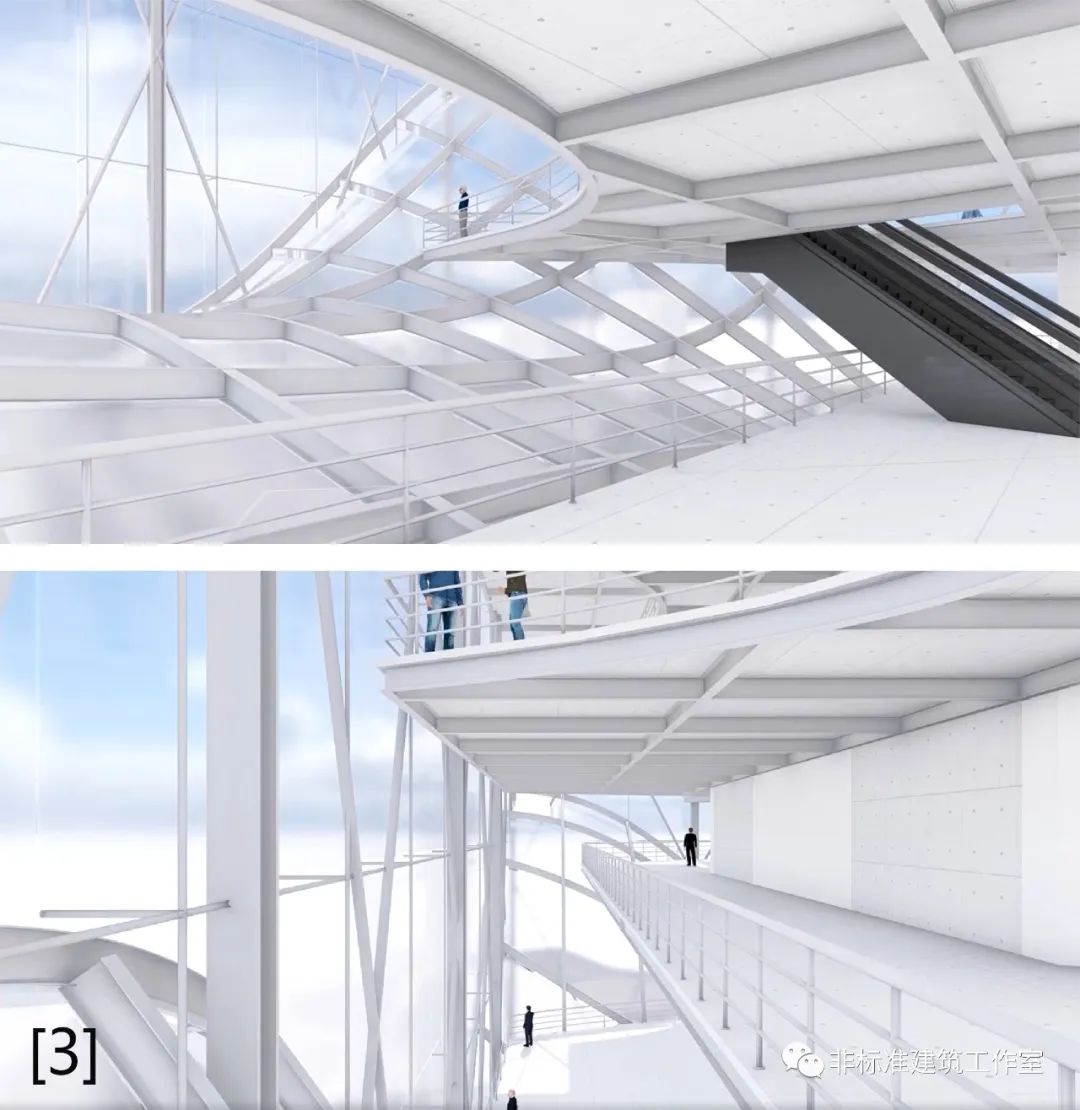

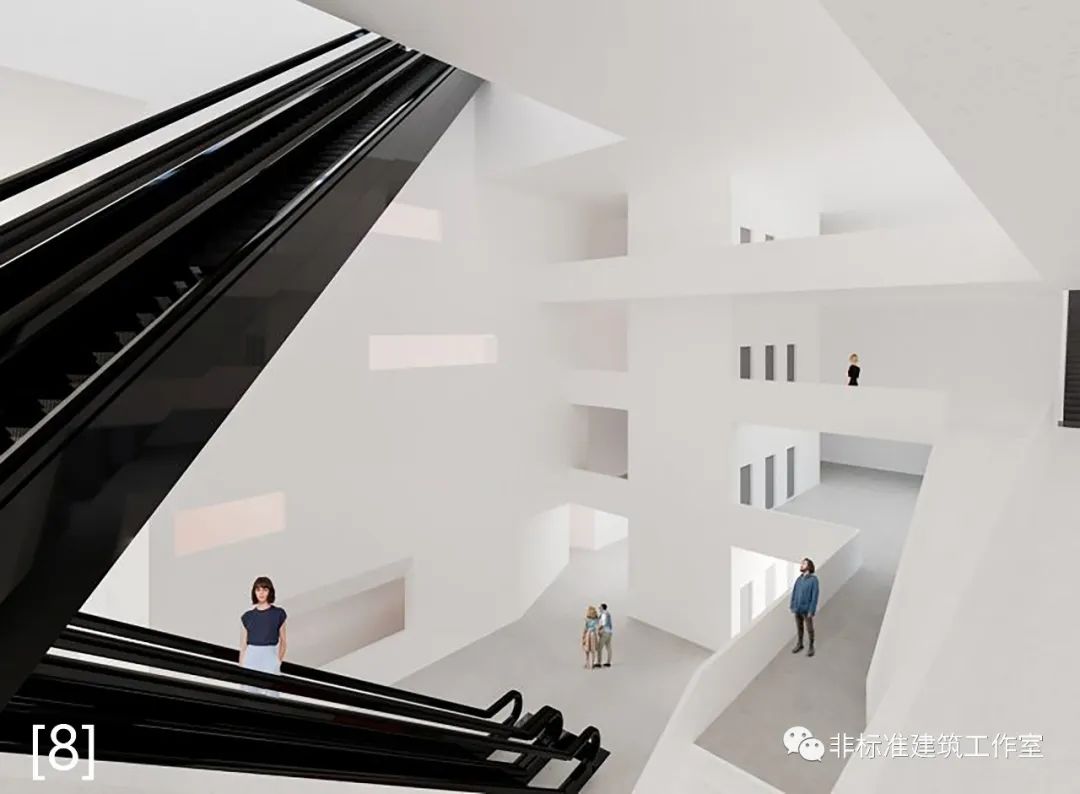

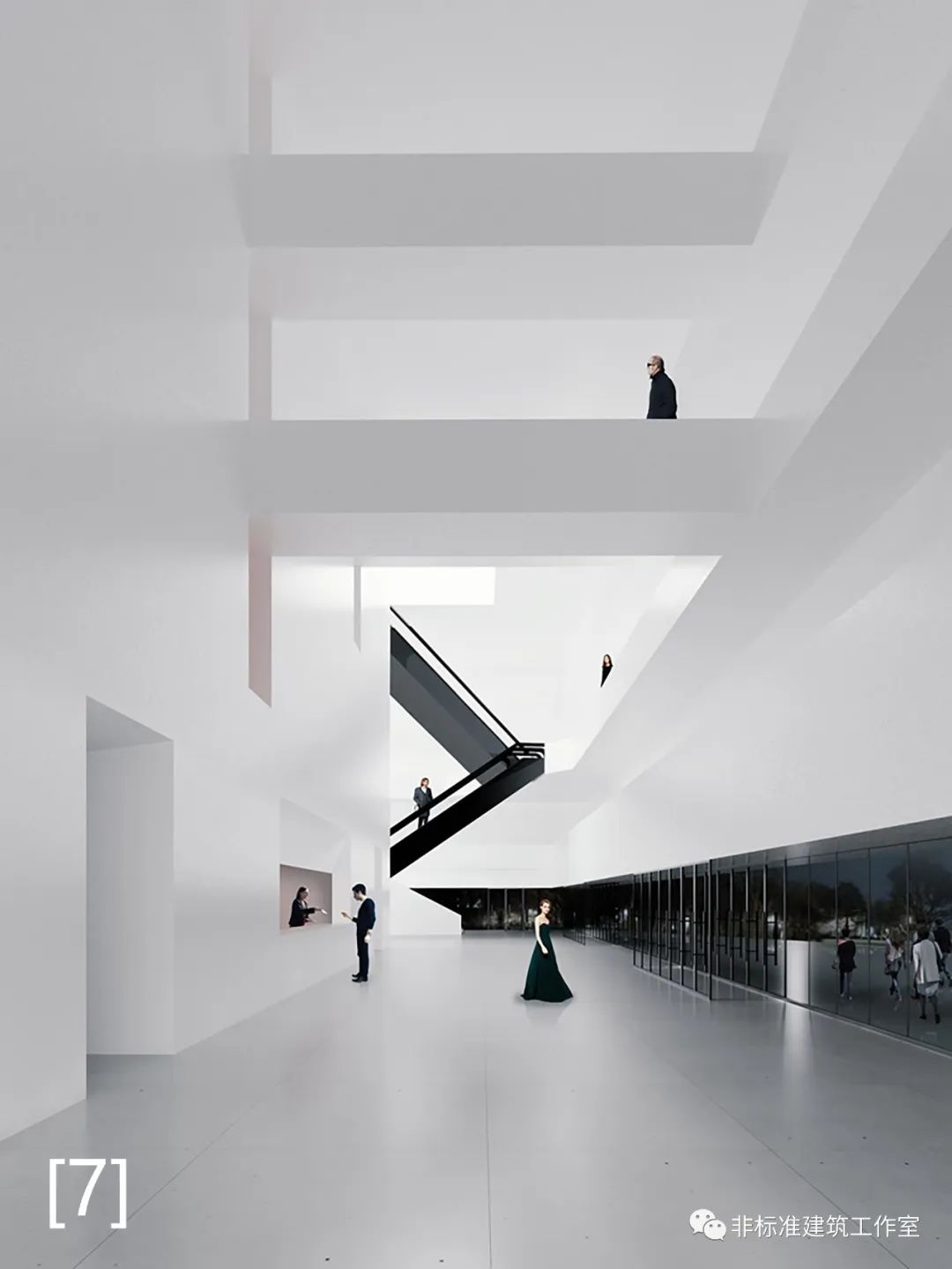

继续往上走,在音乐厅层实体外侧加入平台,平台原则上不要和外侧玻璃怼死,以形成有趣的通高空间。

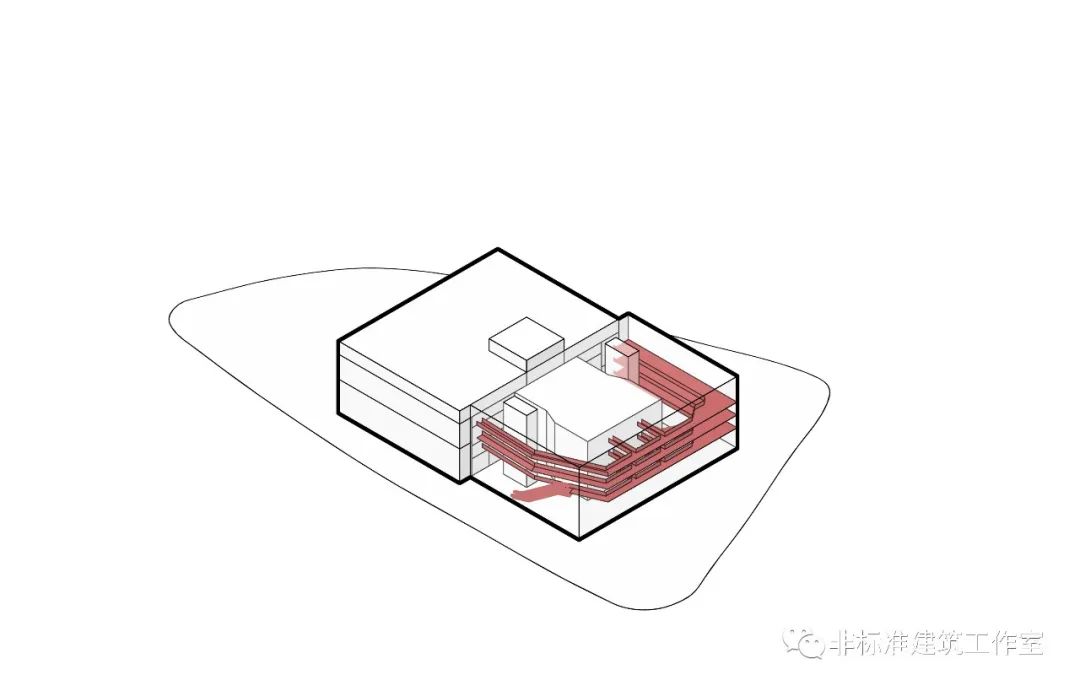

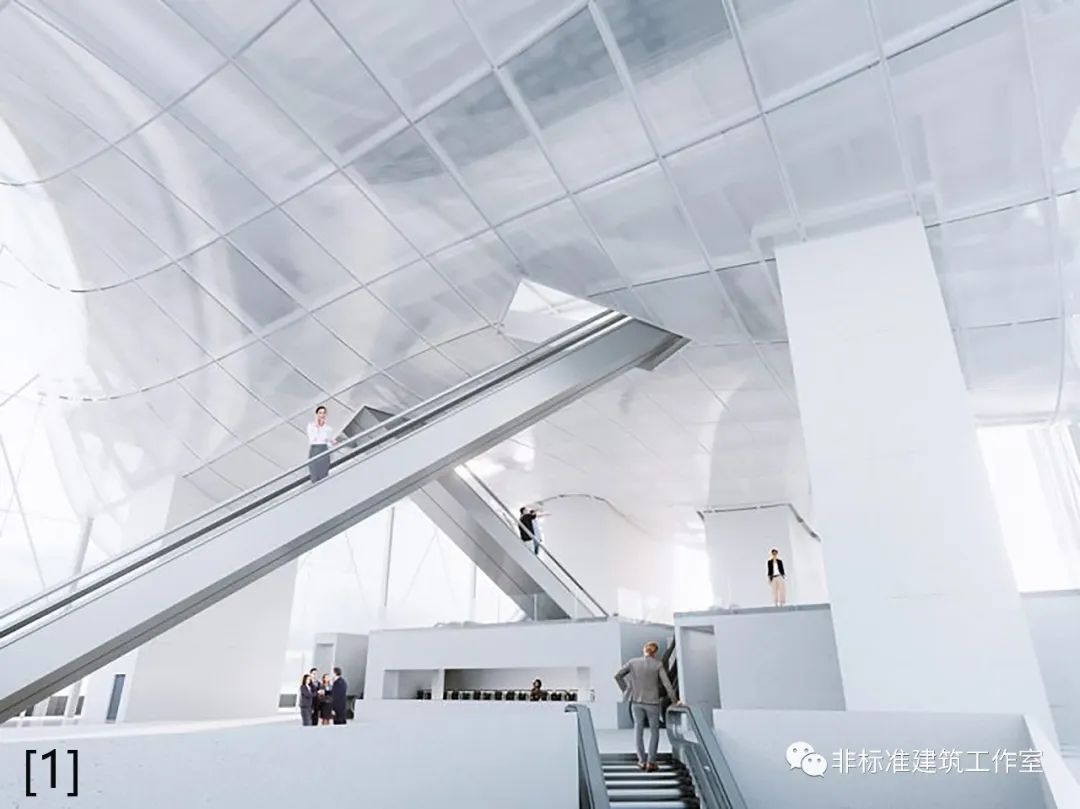

在此基础上加入自动扶梯将公共层与音乐厅层的平台联通。


至此,建筑内部的公共系统完成。底层门厅采用玻璃材质,墙体向内适当倾斜。

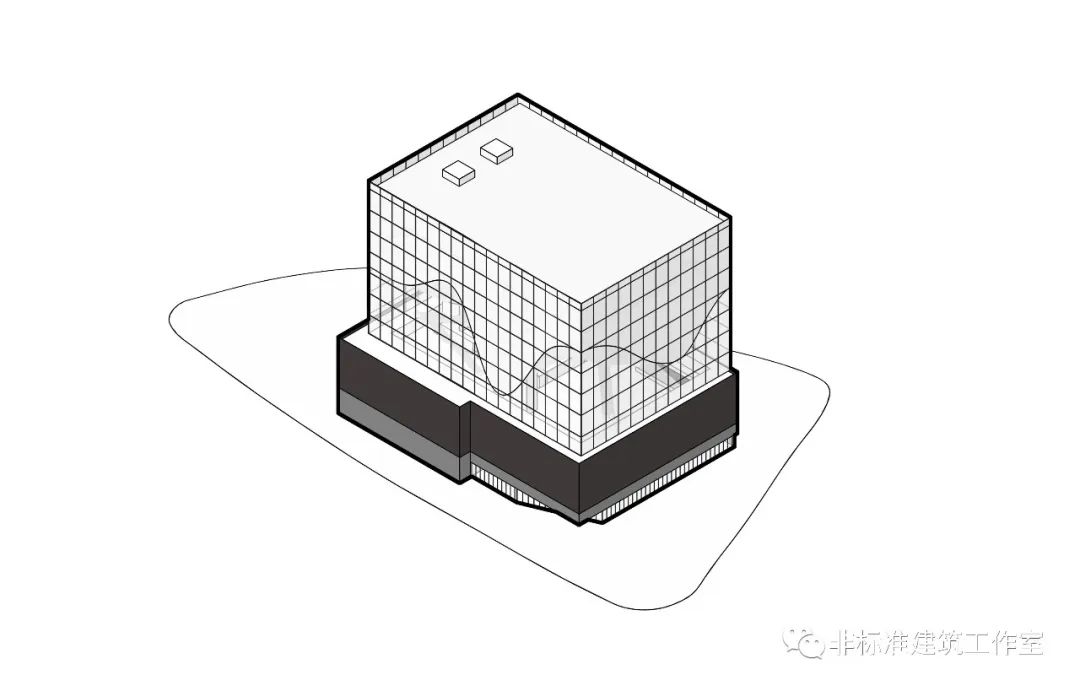

最后为建筑赋予材质。基座部分使用黑砖材质和上部透明玻璃形成鲜明对比;此外在顶层玻璃幕墙加入结构支撑。

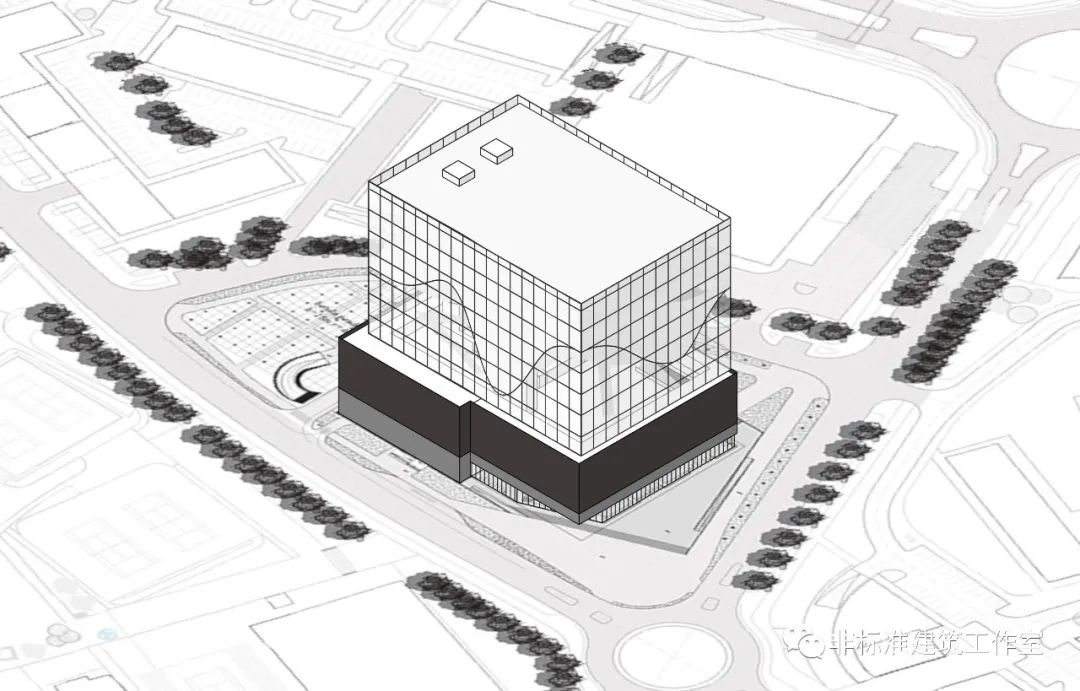

布置场地,完善地面地下停车及入口广场。打完收工。

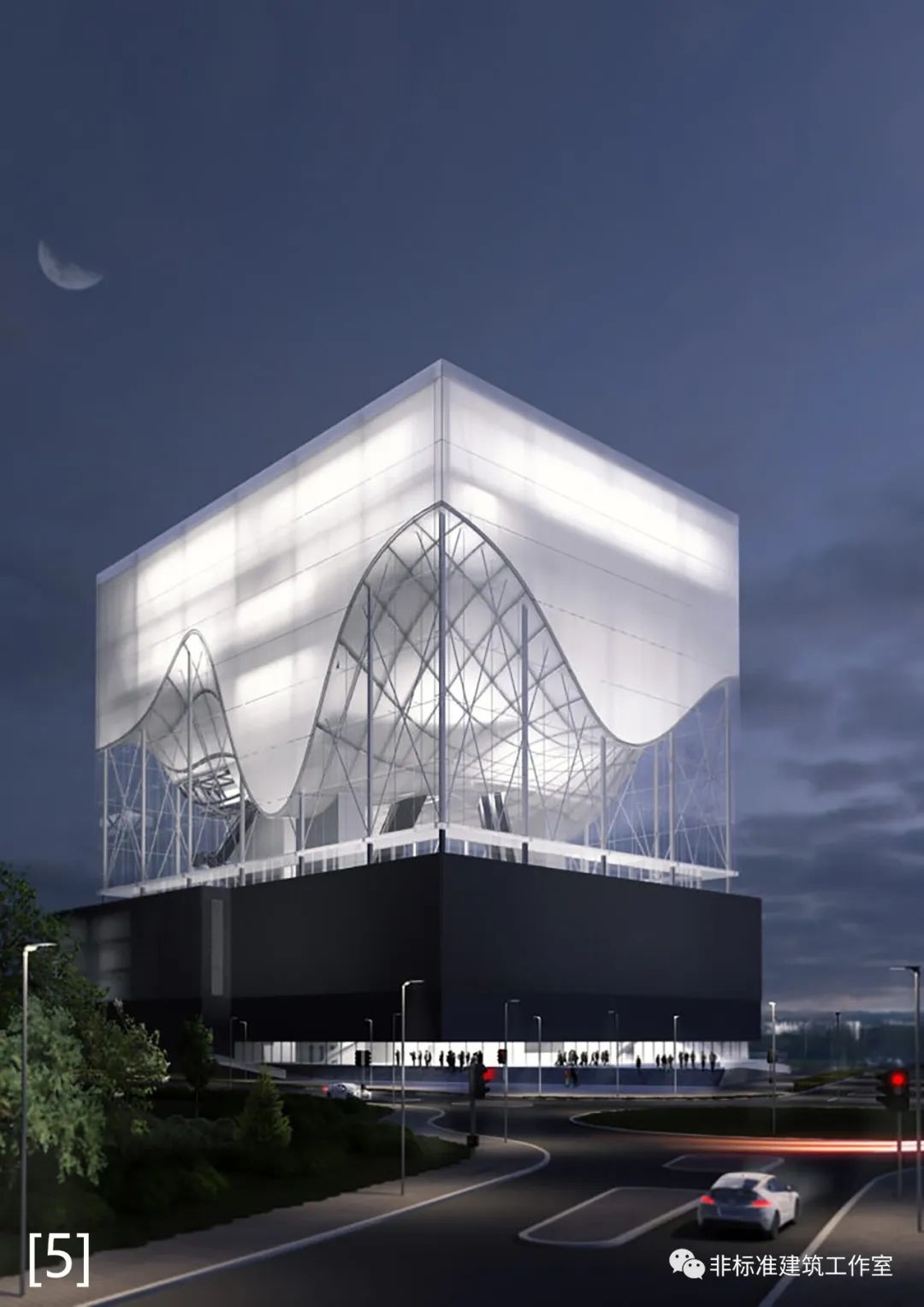

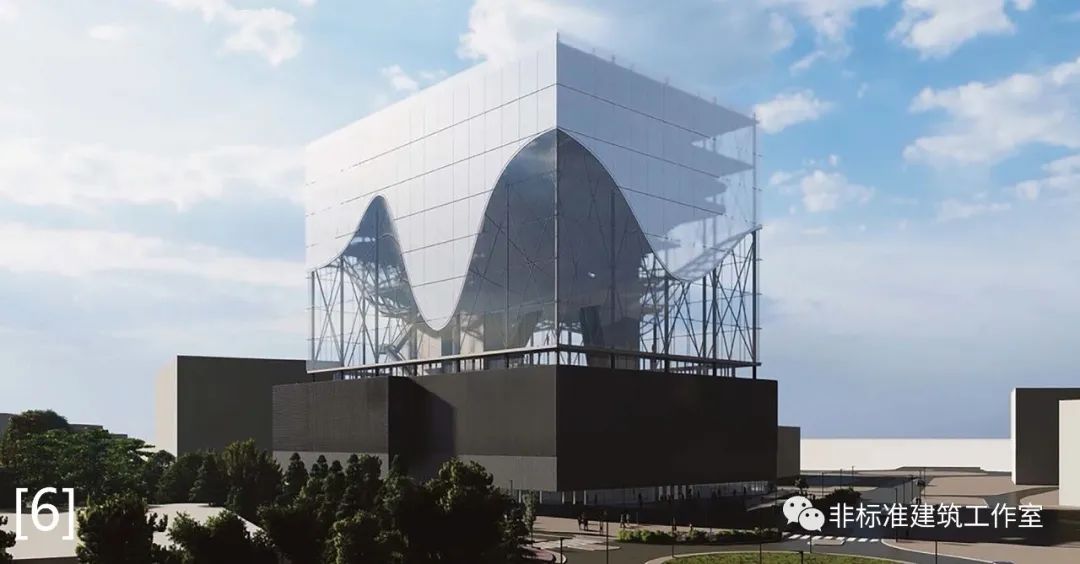

这就是建筑师网友MilosJokic、Nikola Gjorgjievski、Nenad Stijovic、Stefan Ilic、Miodrag Grbiќ、Tijana Mackic、Stefan Danilovic、Jovana Kovacevic 和 Jelena Zlatanovic线上联合设计的巴尼亚卢卡文化和会议中心。
最终获得了竞赛第一名。






最后再看一遍完整过程。


本以外来日方长,没想到世事无常。你还打算计议从长,别人已经习惯如常。 这个世界上最完美的计划就是顺应一切变化。 不是春天来了花才开,明明一年四季都有花开。


图片来源:
图[1]、图[4]-图[8]来源于https://www.gradnja.rs/pobednick ... -centar-banja-luka/
图[2]-图[3]来源于https://www.blic.rs/vesti/republ ... cko-resenje/ezmdqle
其余分析图及动图均为作者自绘,转载请注明。
非标准建筑工作室著作权所有
