来源:Kokaistudios



上海苏河湾万象天地位于上海苏州河畔,由 Kokaistudios 领衔设计,它的落成打破了这座城市过去、现在与未来的界限。该项目的出发点是反思如何使商业空间更好地融入周边环境,由此应运而生的“城市峡谷”提供了一个全新的城市公共空间,继而成为上海同类项目的典范。

© 张虔希
© 张虔希
© 张虔希

2016 年,Kokaistudios 应邀参加了位于上海苏河湾绿地地下商业项目的设计竞标,但设计最终呈现出的却不止于商业,而是城中一处全新的公共空间,一个在河畔绿地中聚集了人文和休闲设施的开放性街区。华润置地选择了 Kokaistudios 建造一座“城市峡谷”的愿景——在绿地中打造地下商业空间,并通过一系列阶梯地景式的公共空间设计使其完美融入绿地中。

© 张虔希
© 张虔希
© 张虔希

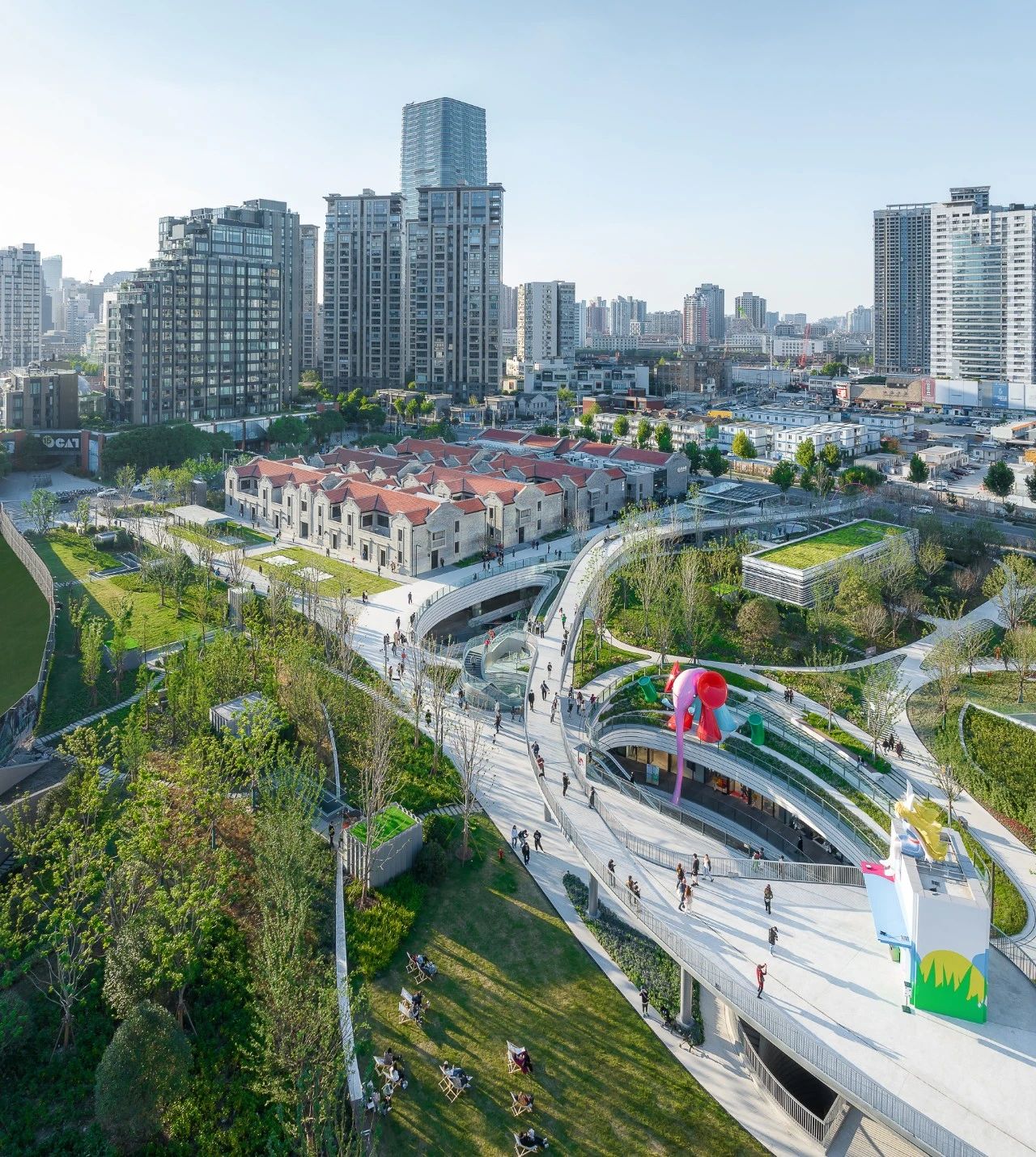

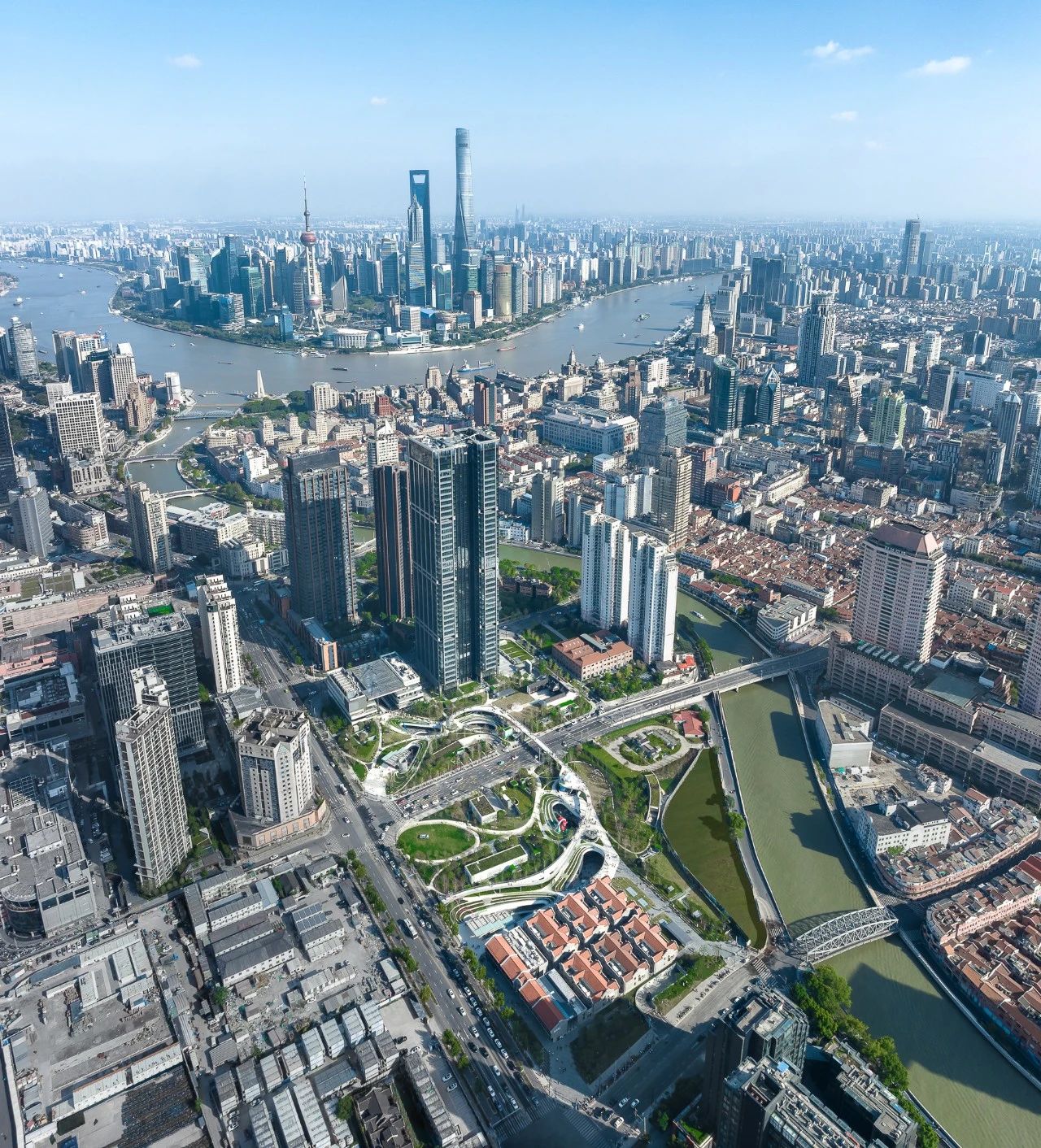

上海苏河湾万象天地坐落于约 4.2 万平方米的城市绿地中,按规划设计条件,地面建筑包含保护性修复历史里弄组群「慎余里」,上海历史上唯一一座官制的妈祖庙「天后宫」。

© 张虔希
© 张虔希
© 张虔希

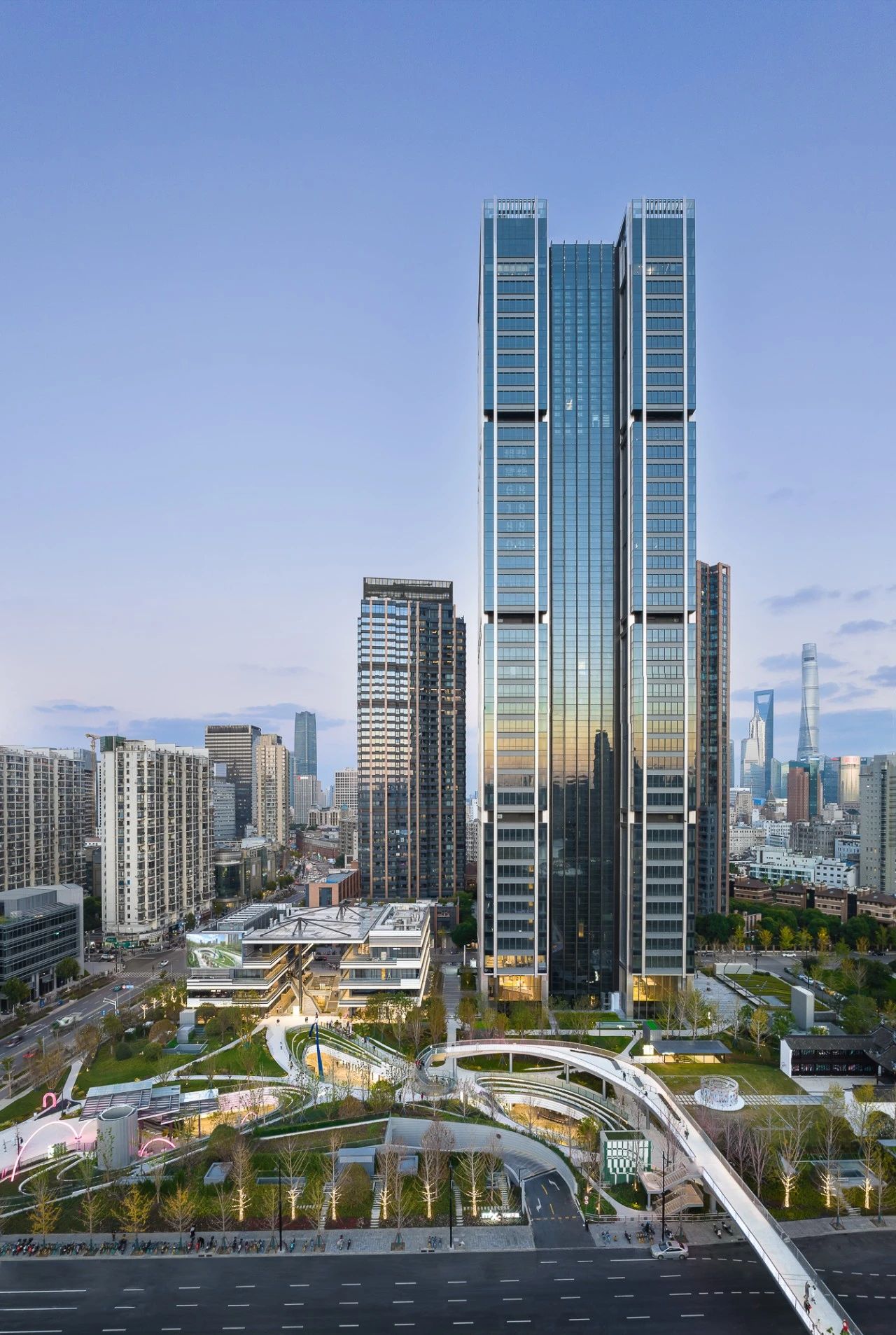

由 Foster+Partners 设计的 42 层塔楼,是这一区域最高的地标,以及场地东北角新规划的四层门户建筑,二者共同限定了绿地东侧的边界。

分析图
© 张虔希

苏河湾地区的规划开发表明了当地政府计划缝合苏州河两岸,重振苏州河北岸地区的前瞻性眼光,而该区域作为上海过去、现在和未来的交汇点具有极重要的意义。连接苏州河水岸与腹地功能,丰富滨水地区功能复合度和土地集约价值,这也是 Kokaistudios 设计的切入点。

© 张虔希

基于项目整体设计的思考,Kokaistudios 打造了一座“城市峡谷”。两层地下商业空间嵌入“峡谷”之中,“峡谷洞口”的边缘通过层层退台的地景设计与地面绿地相连。除了一座四层新建的入口建筑以外,该项目最重要、最整合性的要素是地面绿地本身。

© 张虔希
© 张虔希
© 张虔希
© 张虔希
© 张虔希

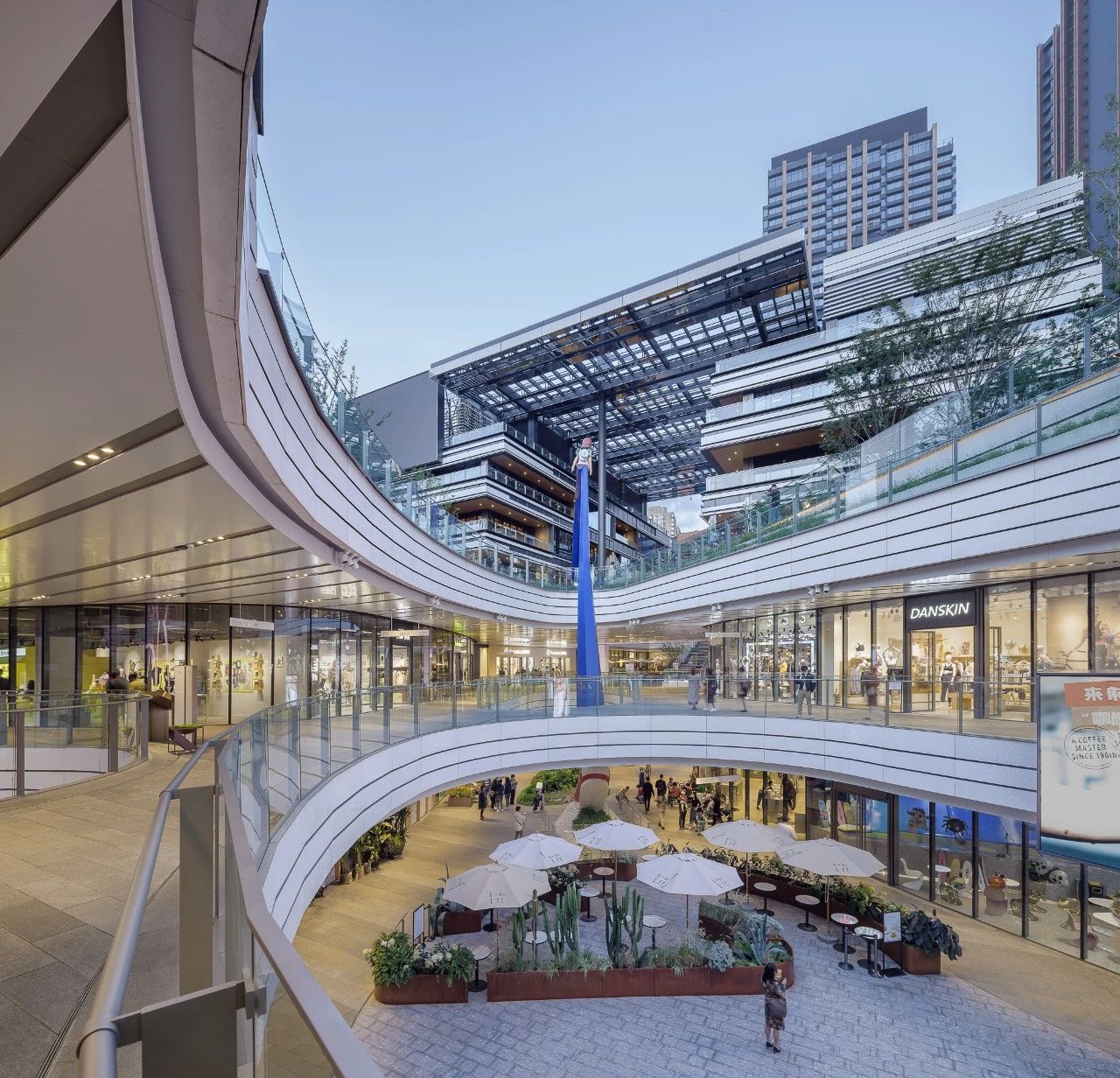

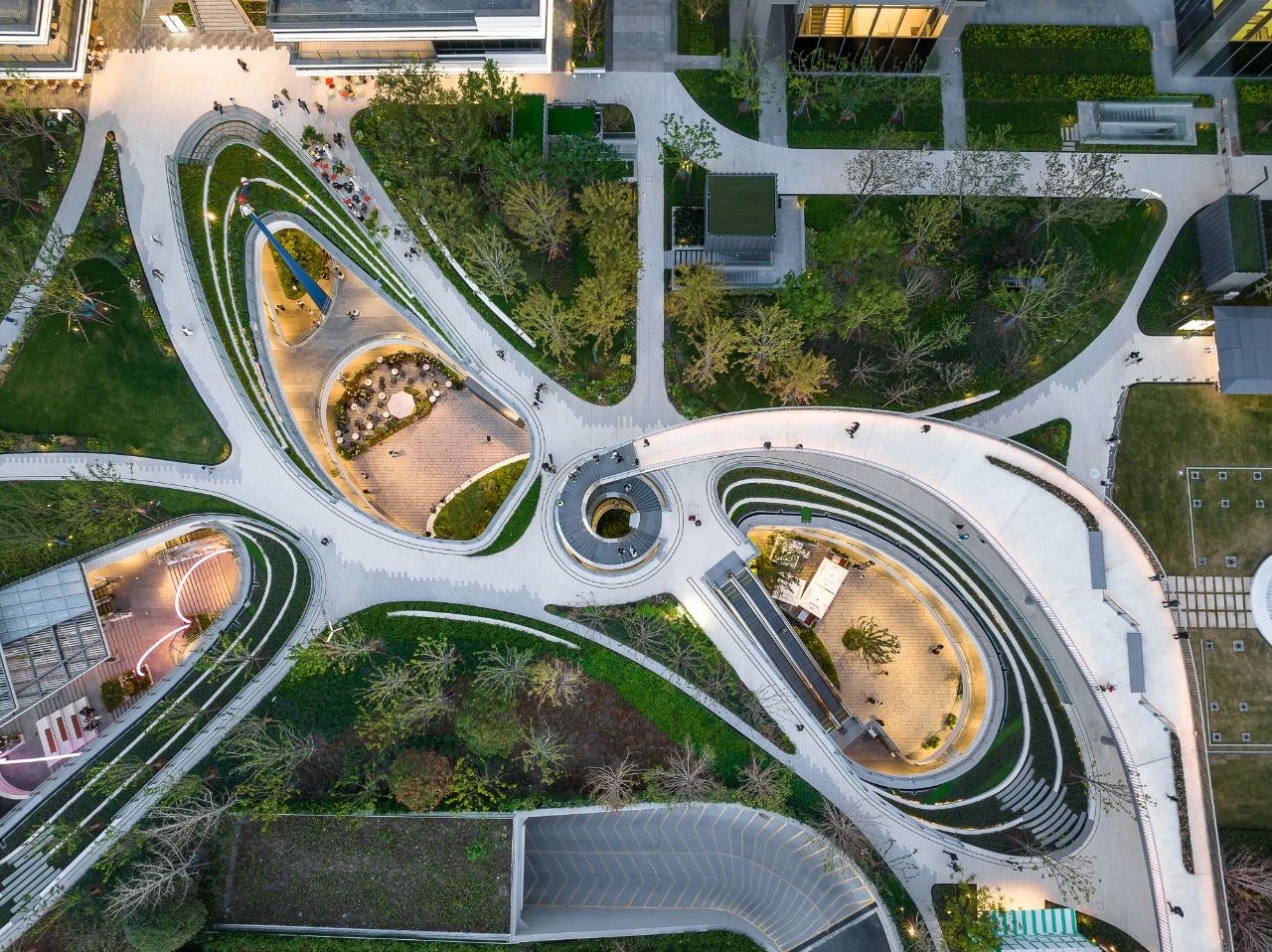

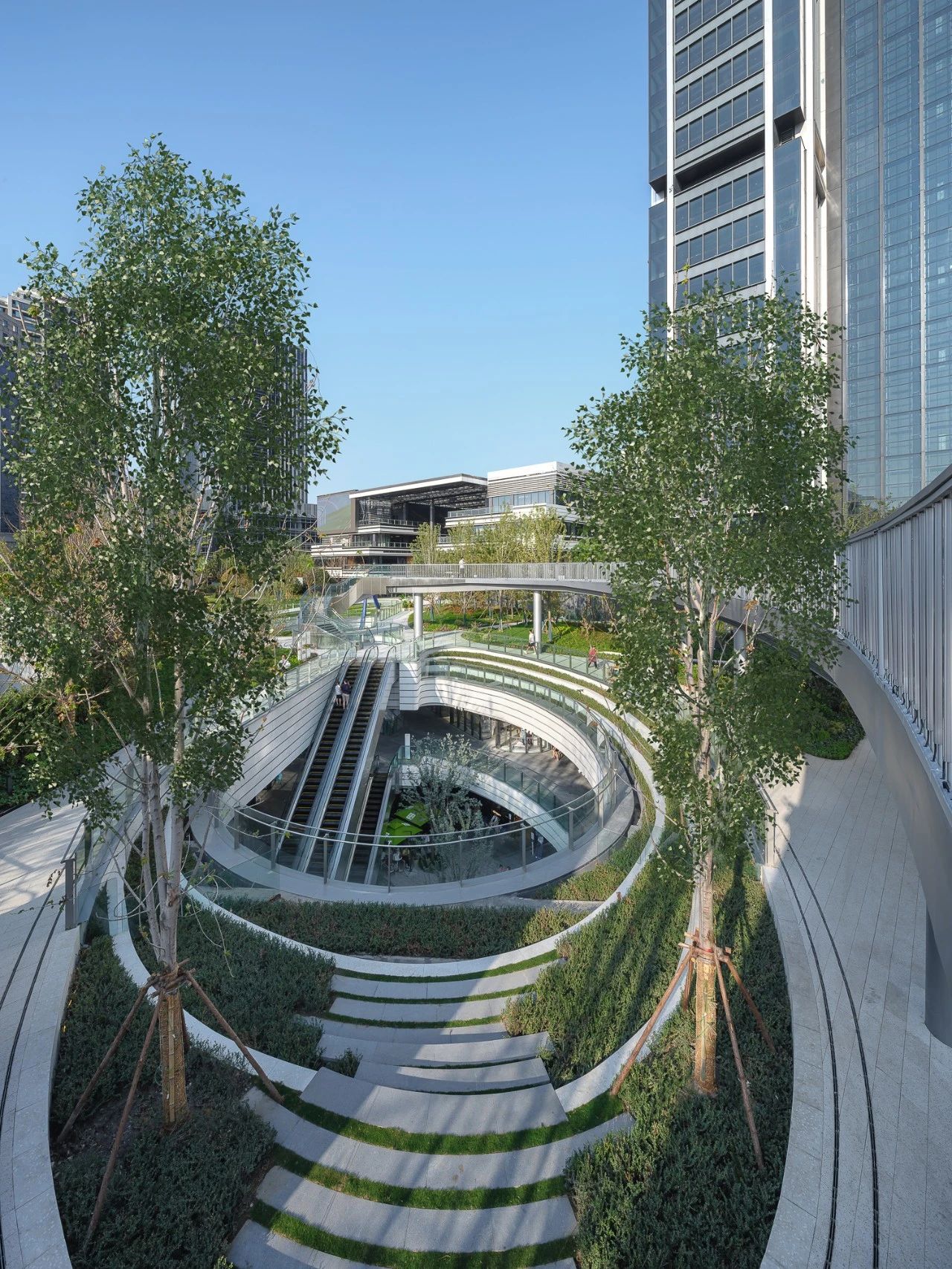

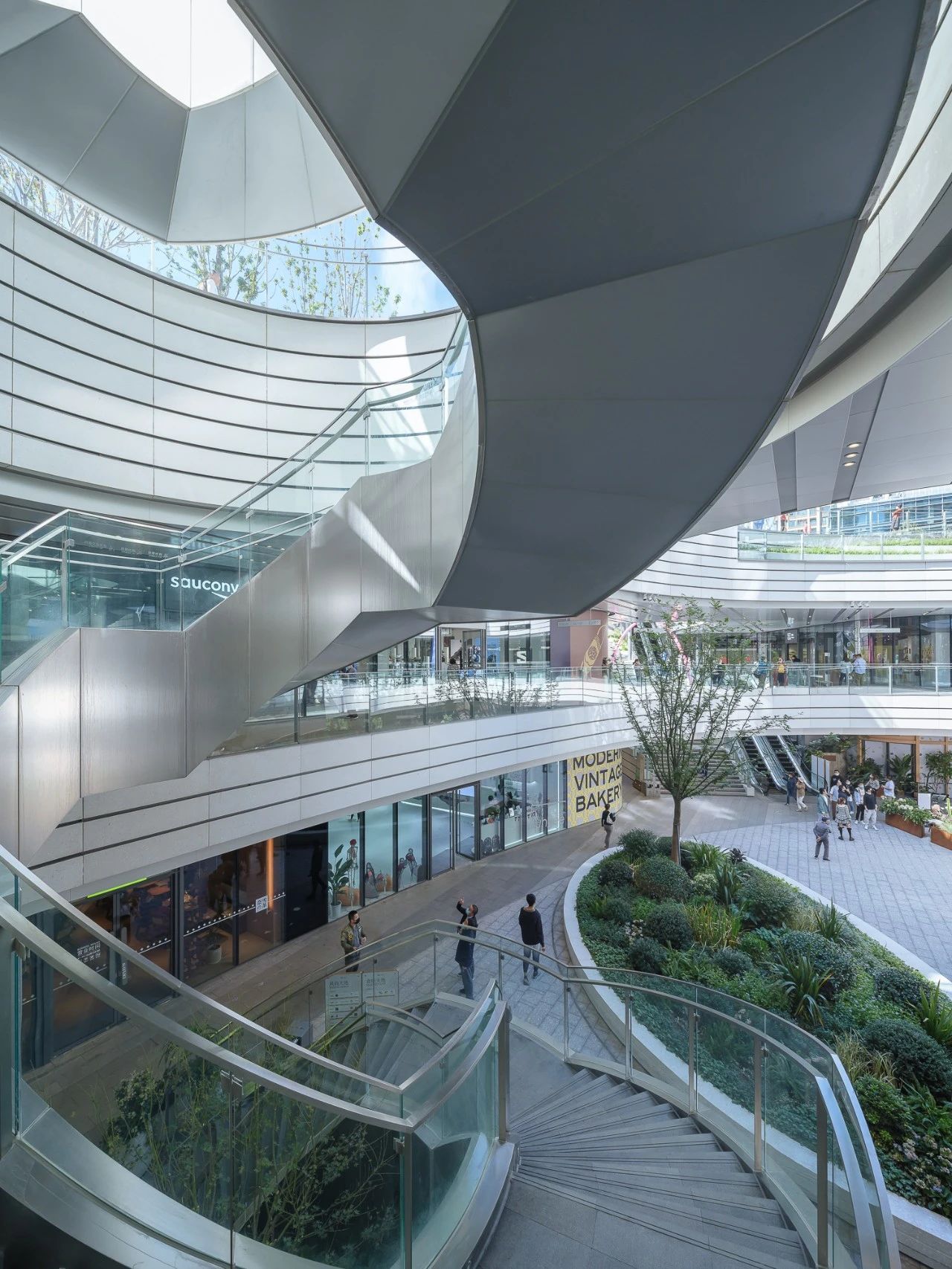

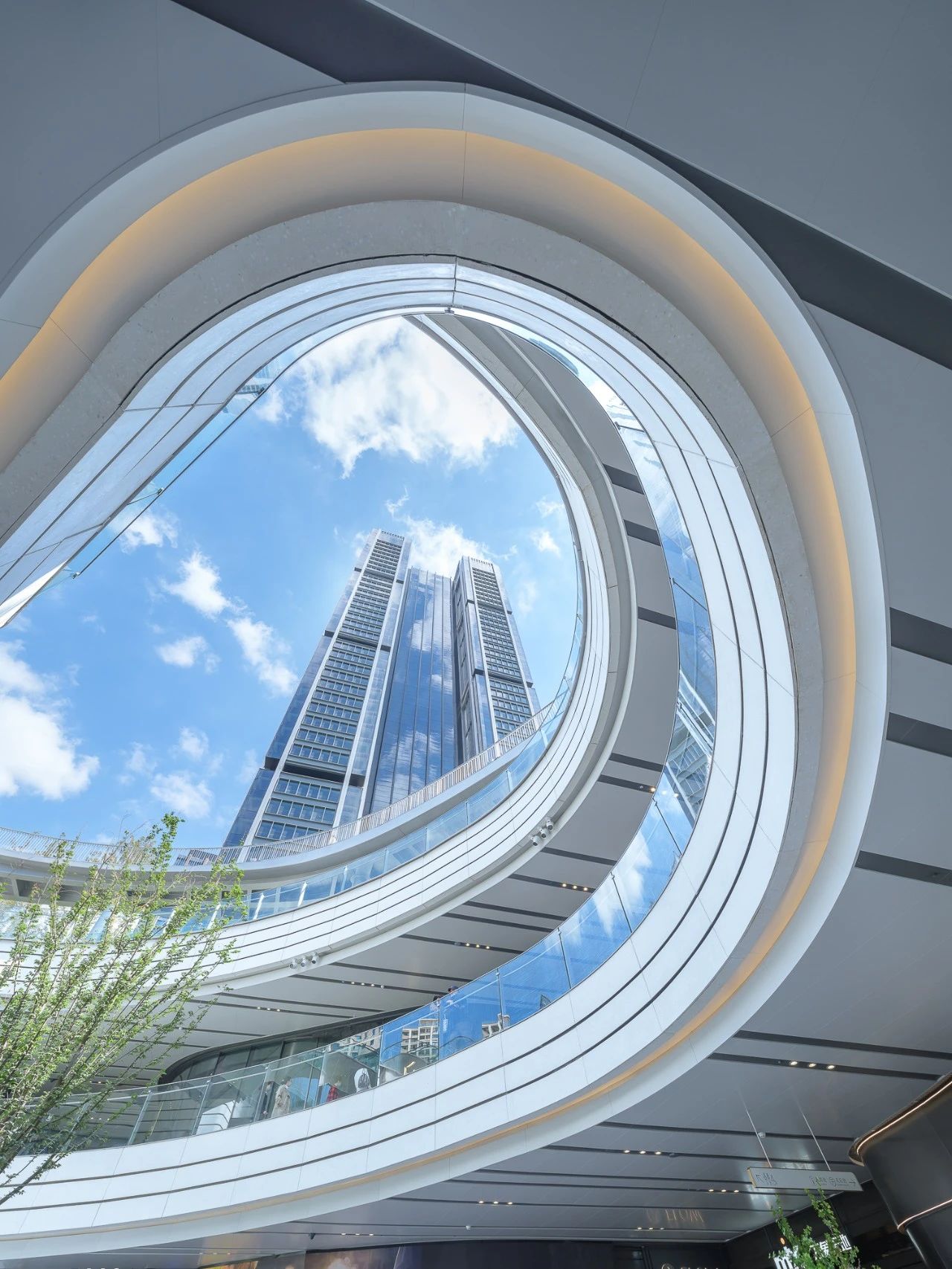

作为令当地居民和来访游客向往的公共空间,绿地的植入为城市中这个曾经被忽视的角落注入了盎然绿意和鲜明的色彩。地面上设置了六个“峡谷洞口”,使公共绿地与商业空间互为风景。洞口的曲线自然流畅,结合满是绿意的台地过渡到商业的共享空间,从而模糊了地上与地下的界限。

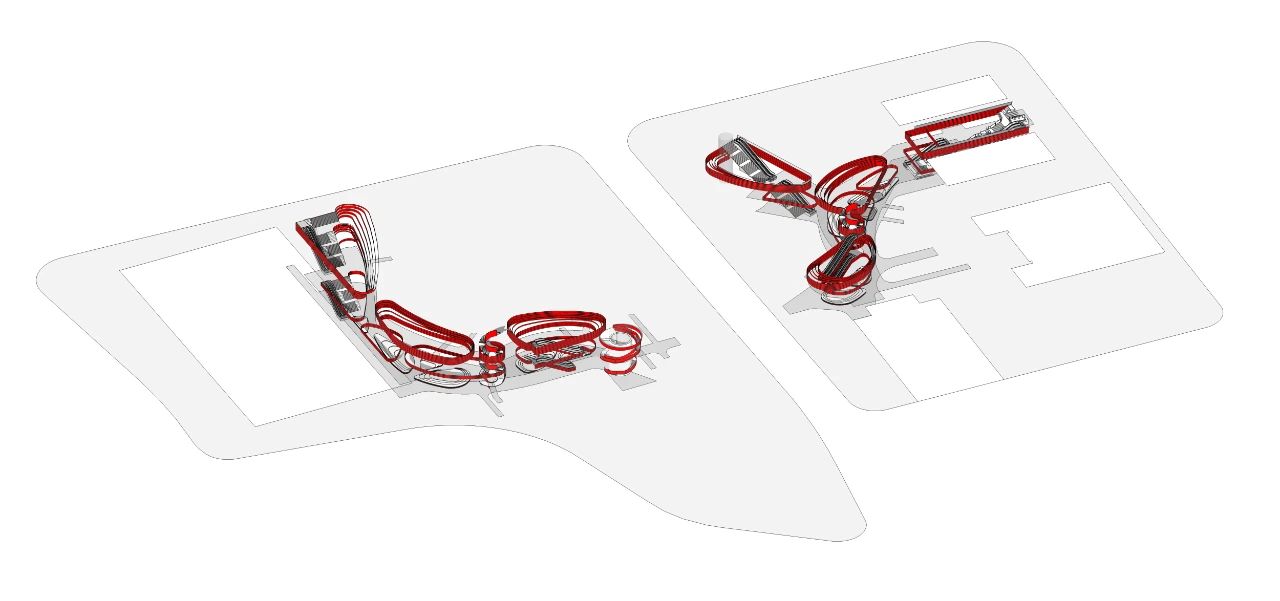

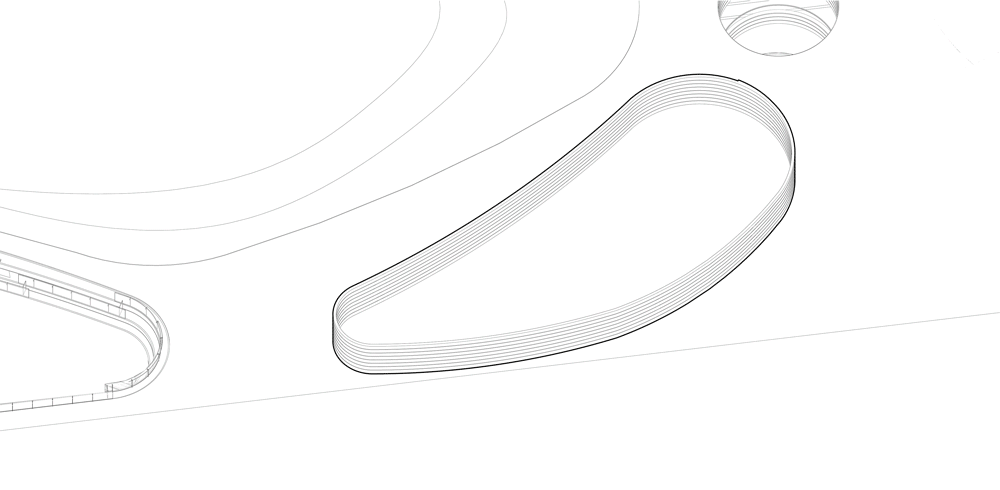

洞口生成演示
© 张虔希
© 张虔希

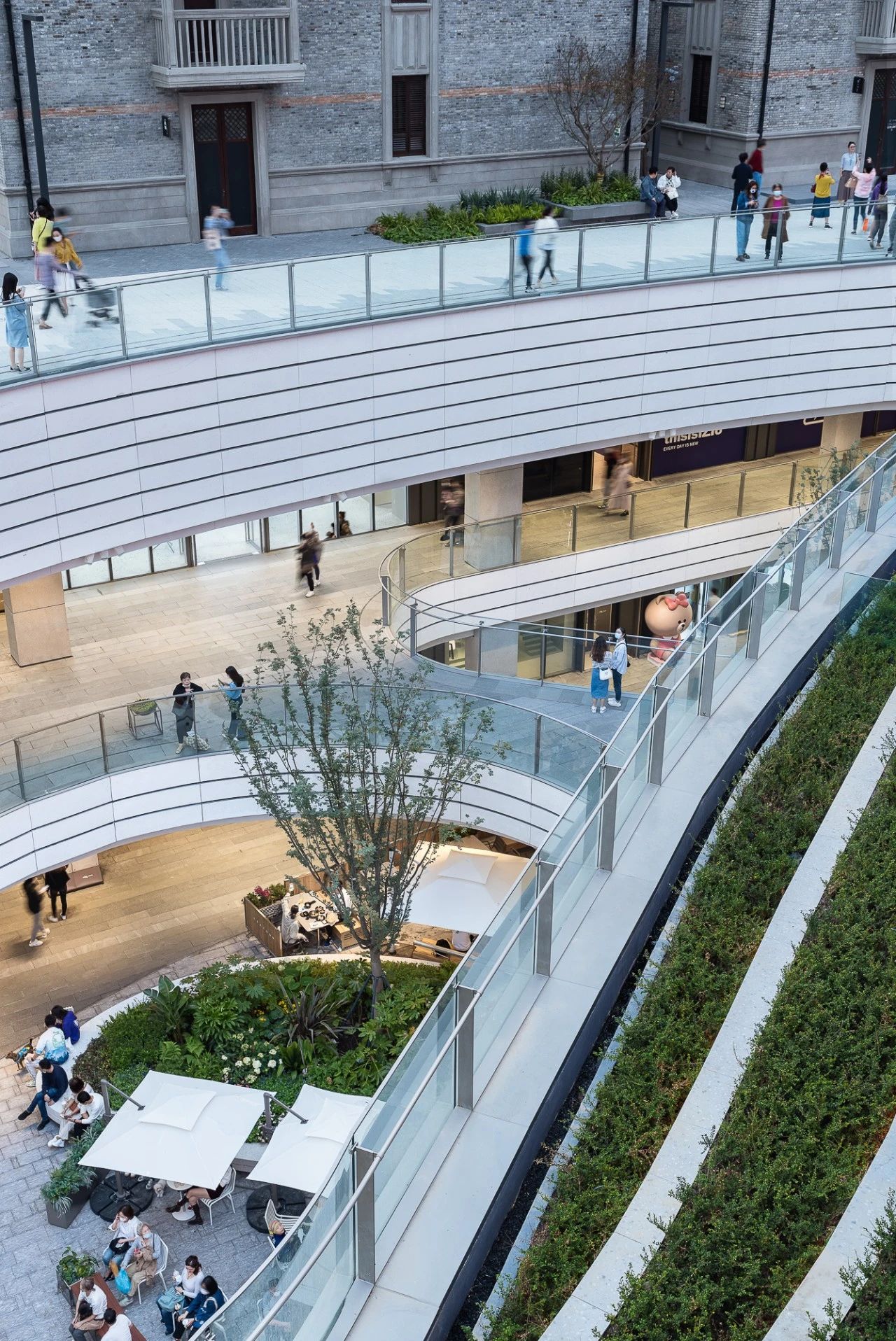

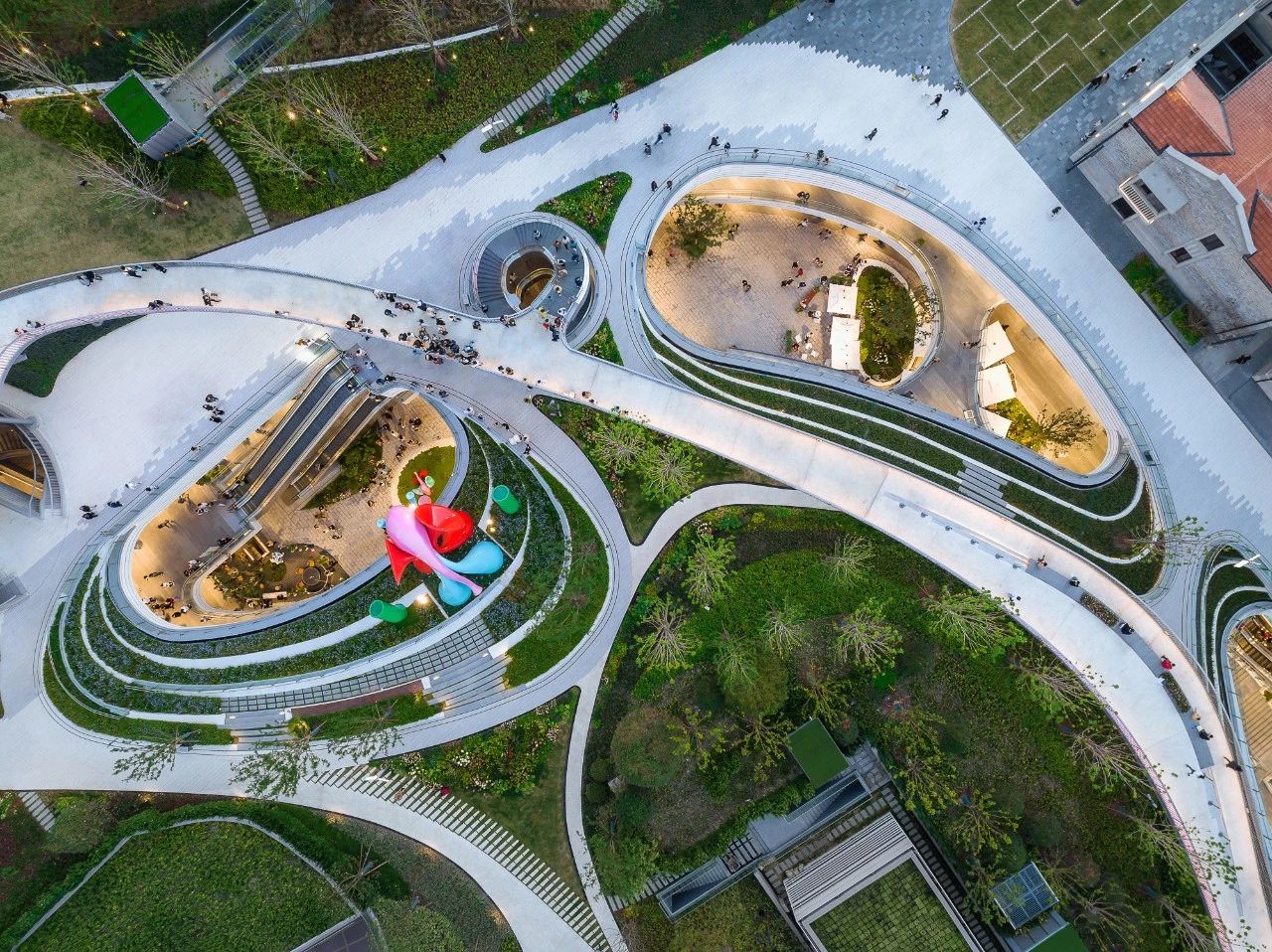

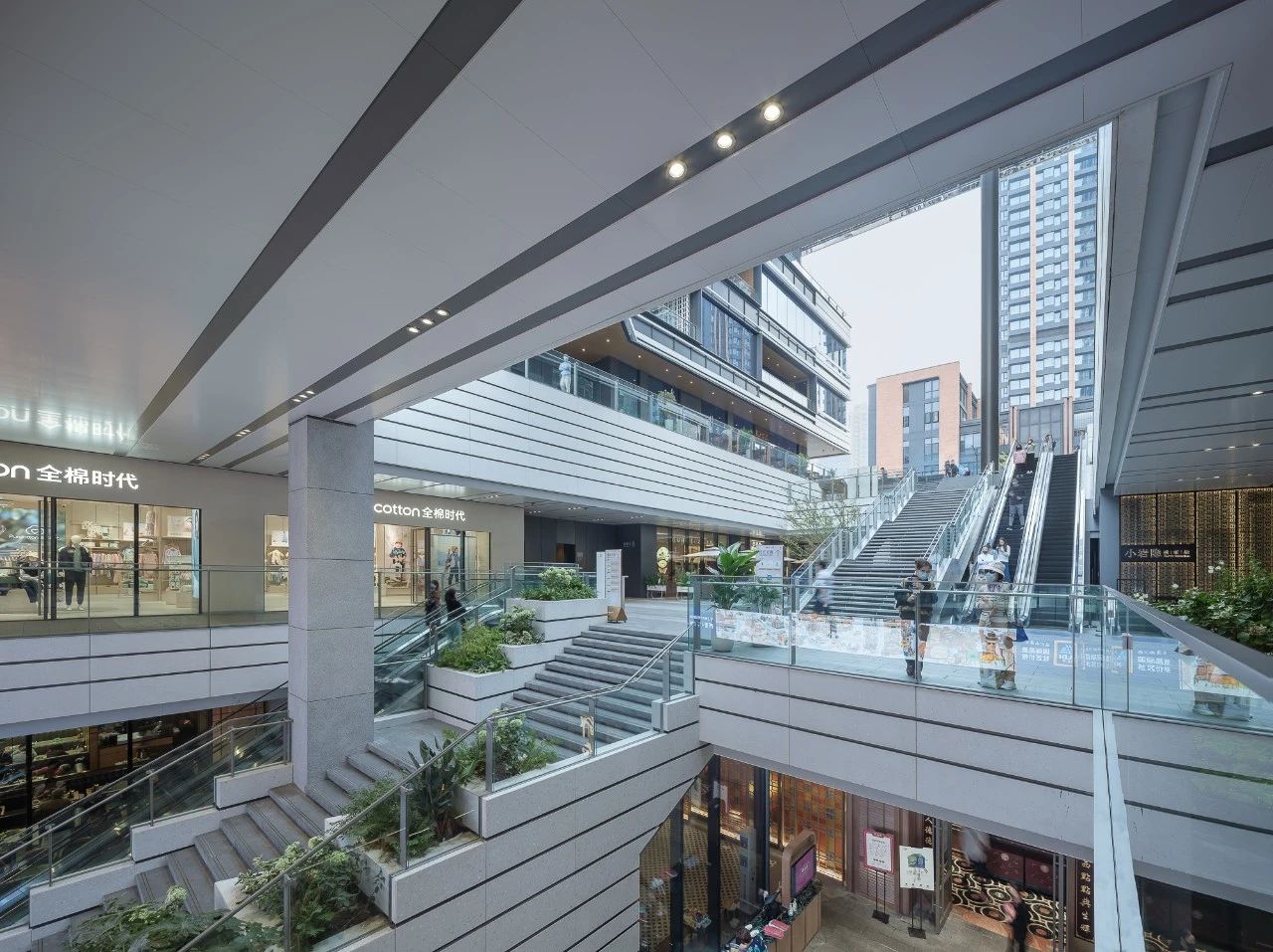

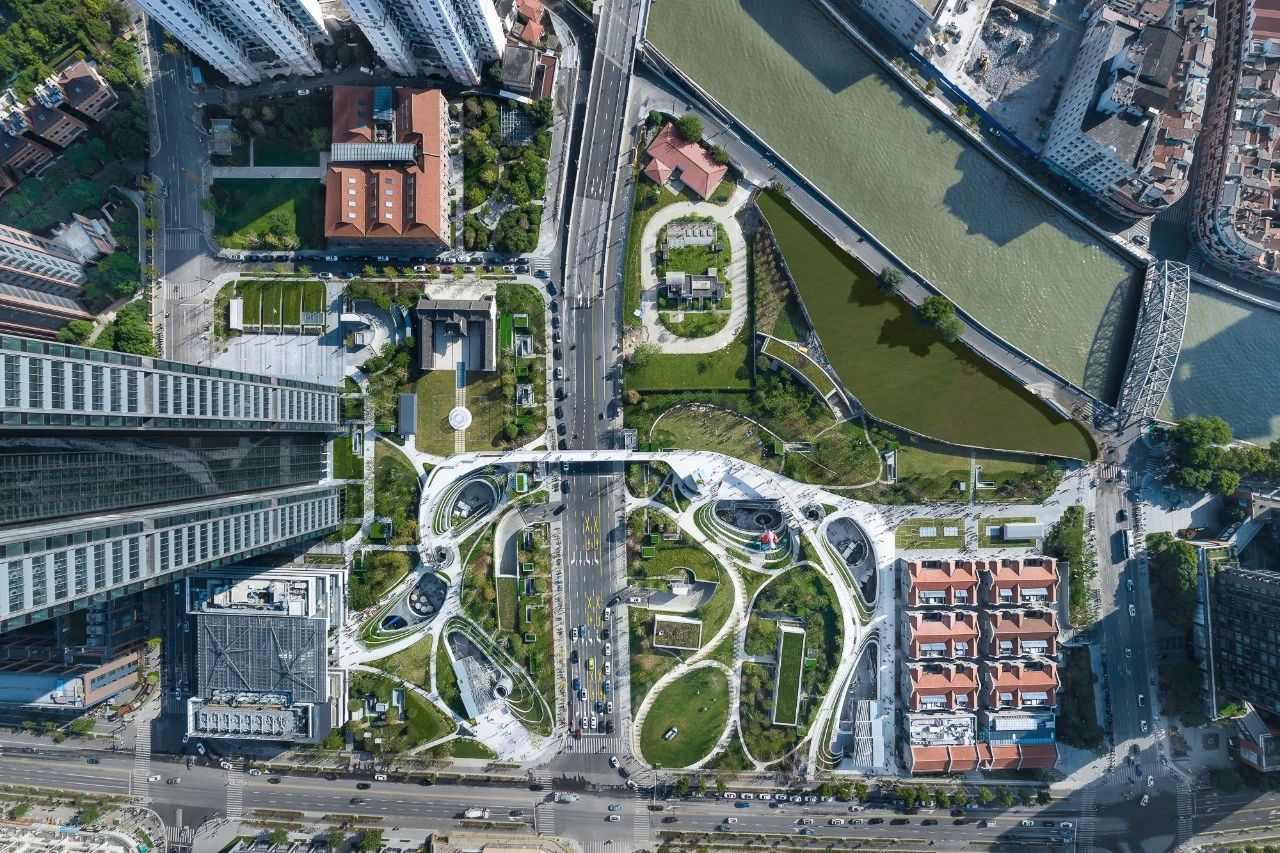

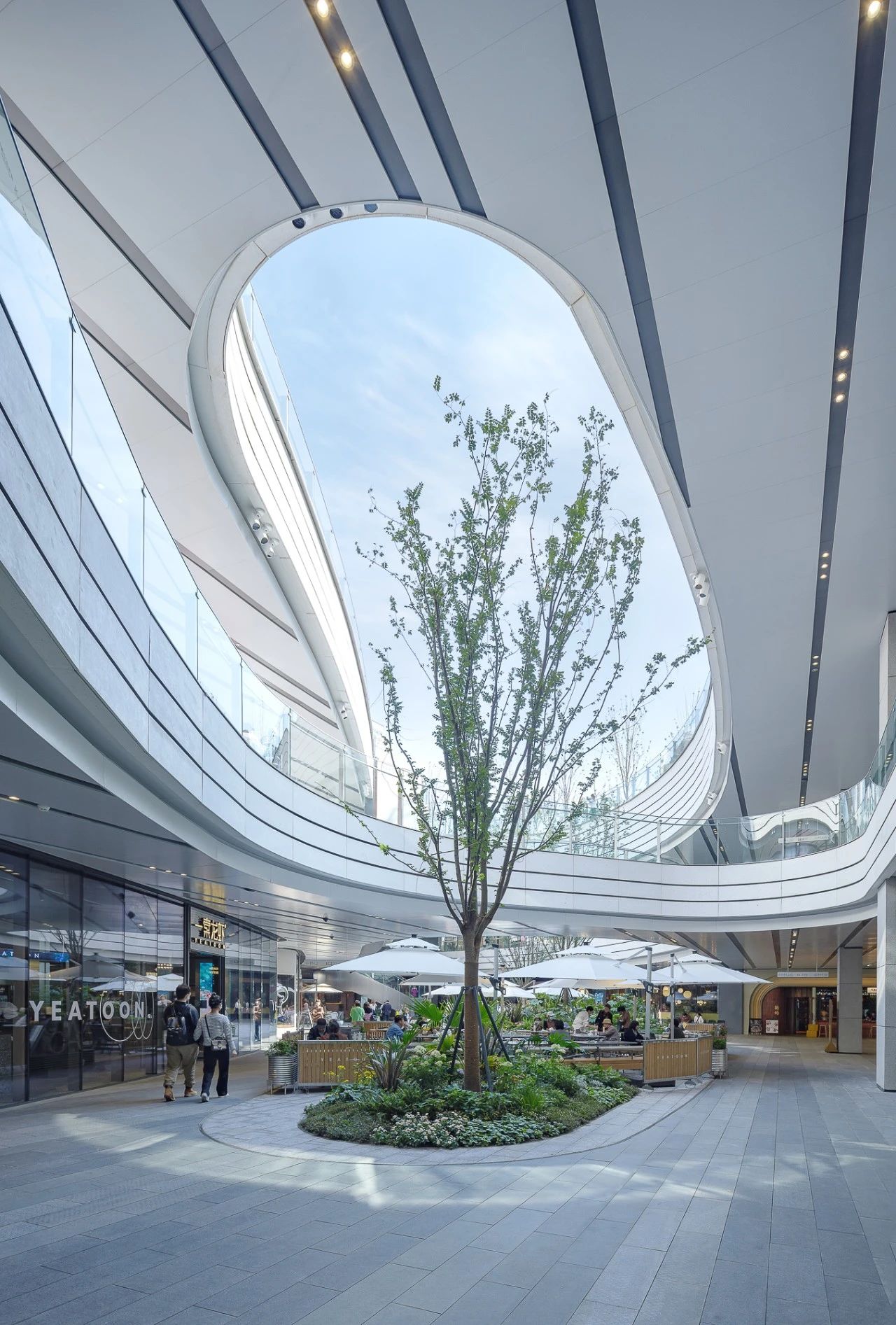

场地中央一条城市道路对分了绿地,分置其两侧的鹅卵石形洞口结合地下商业空间的入口。峡谷内伴随商业公共路径上间续组织的绿色种植、公共休息座和咖啡区,唤起过往行人对山谷中起伏的缓坡和梯田式茶园的记忆。

洞口形态及分布
© 张虔希
© 张虔希
© 张虔希

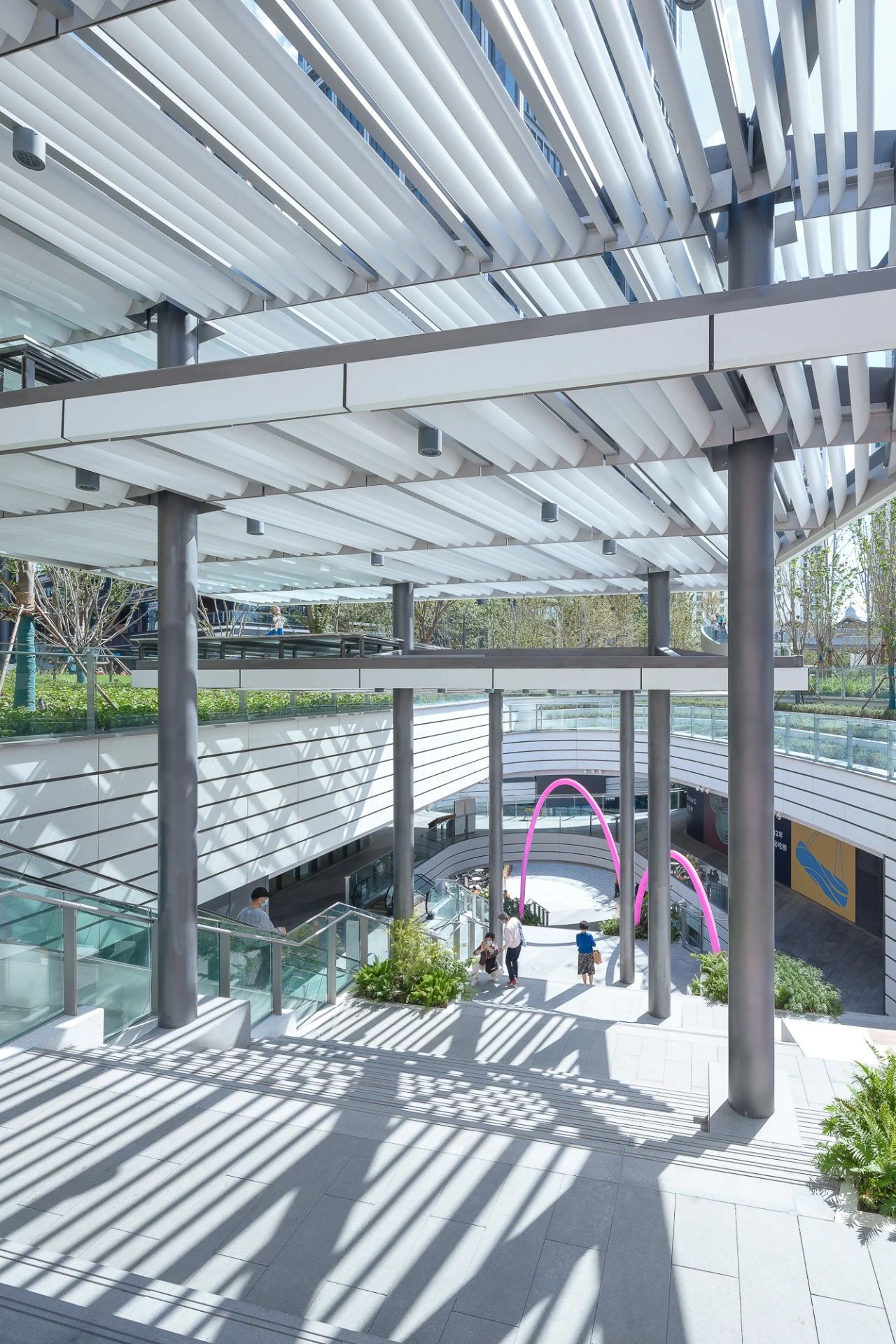

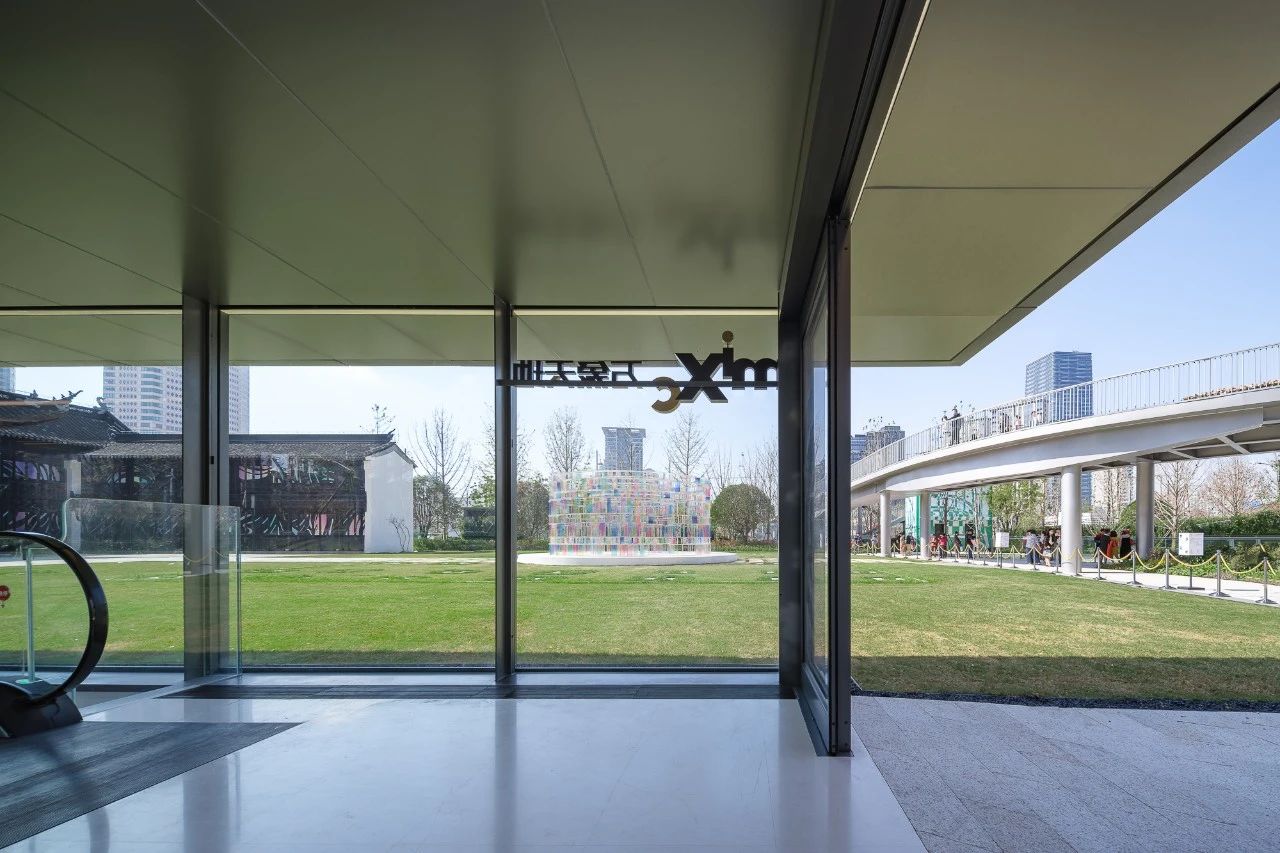

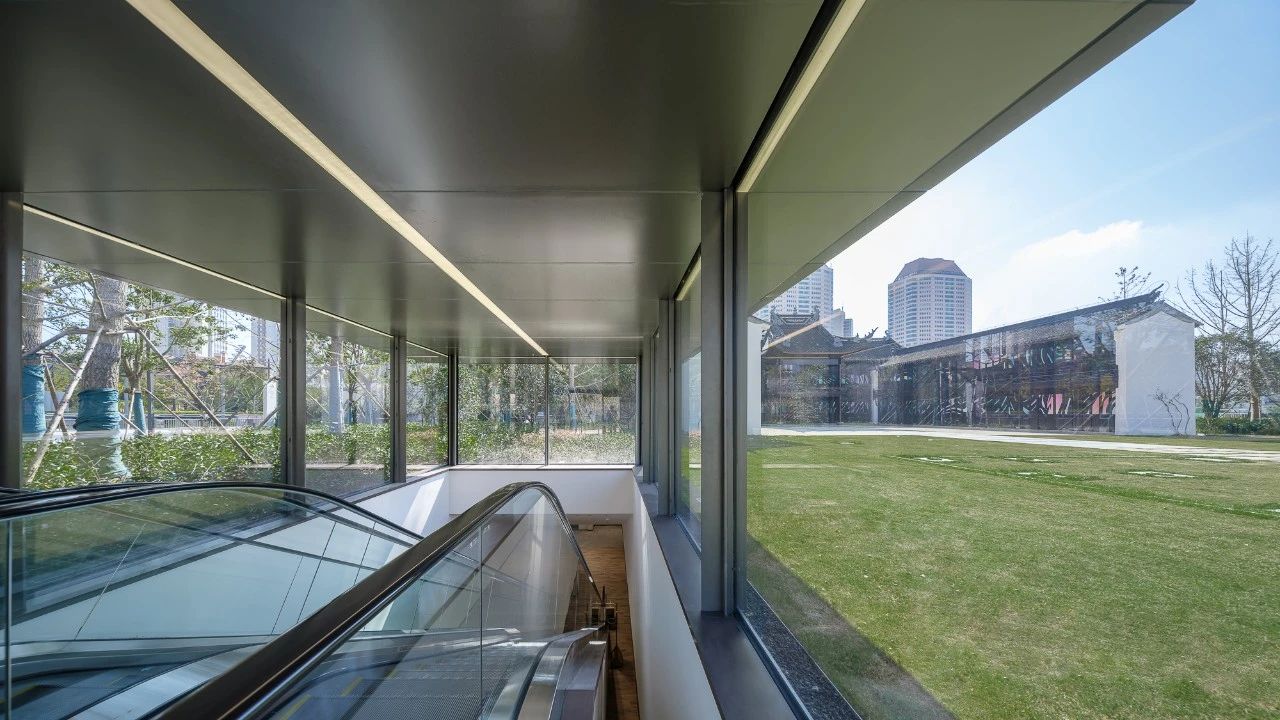

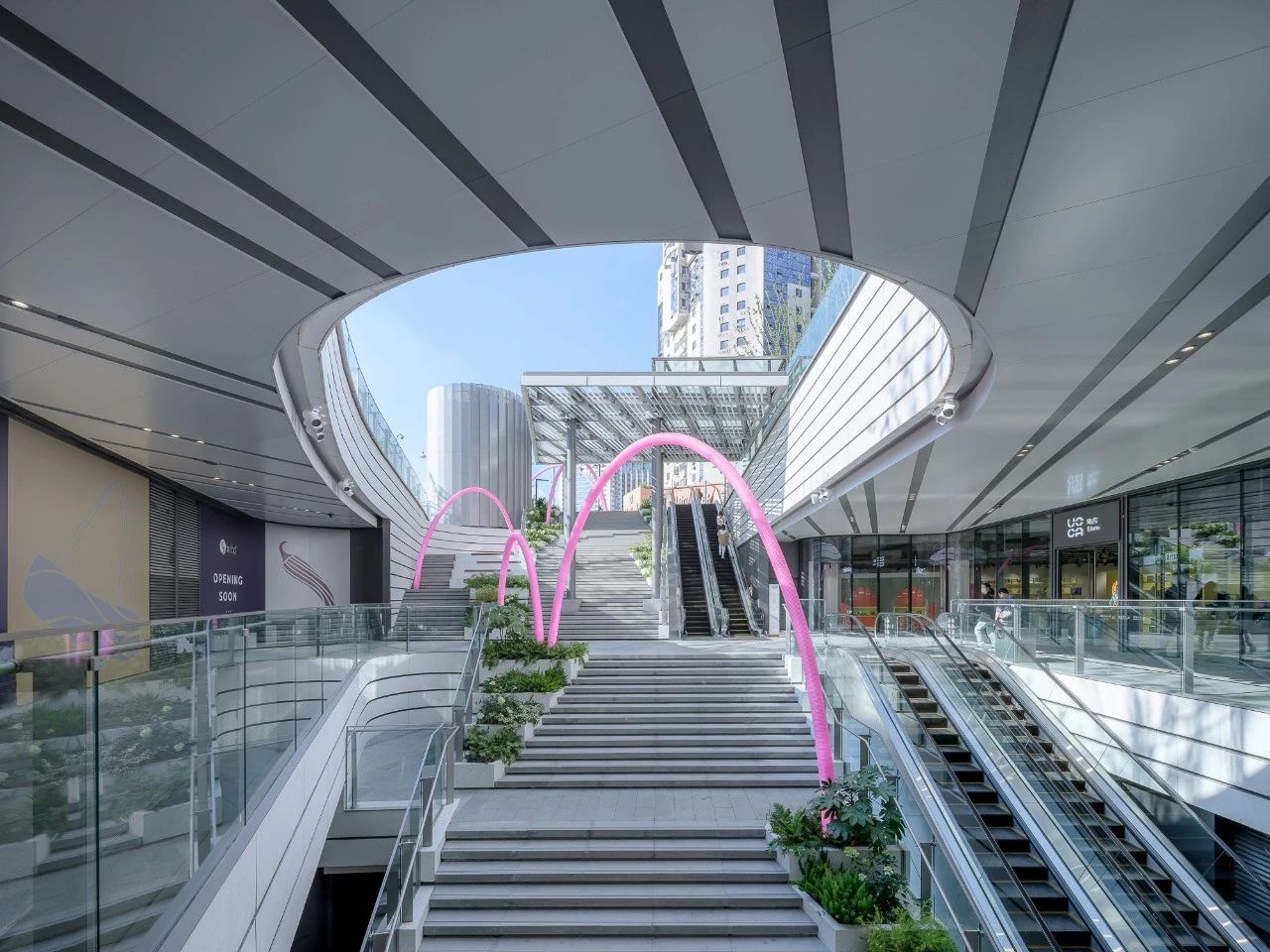

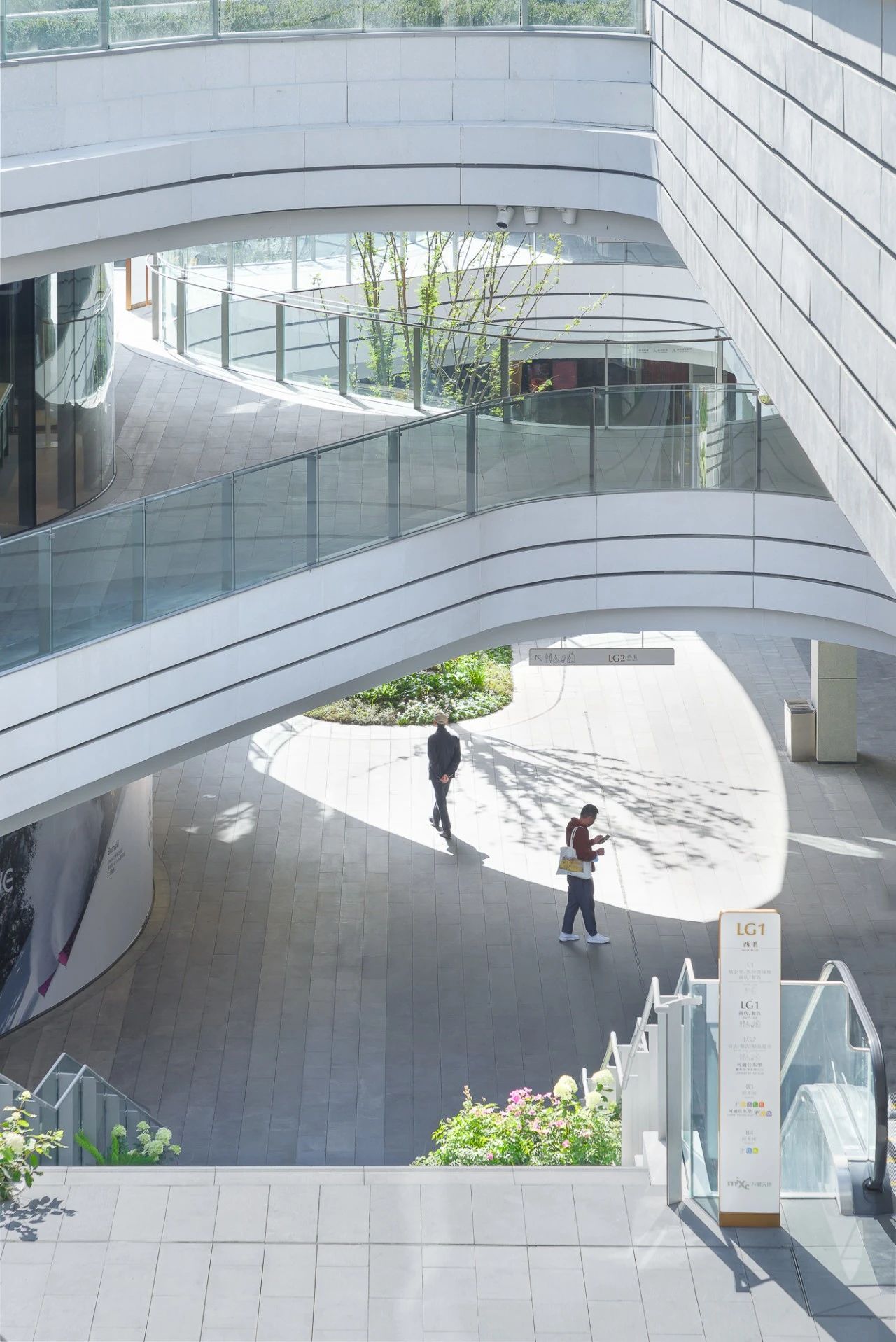

东西两组“峡谷”入口的洞口中,侧壁扶梯随地景进入峡谷商业,洞口则同样融入周围景观。从地面绿地中远望,人们只能看到洞口上方的逐级叠落的顶棚,它们暗示了“峡谷”入口的存在。

© 张虔希
© 张虔希

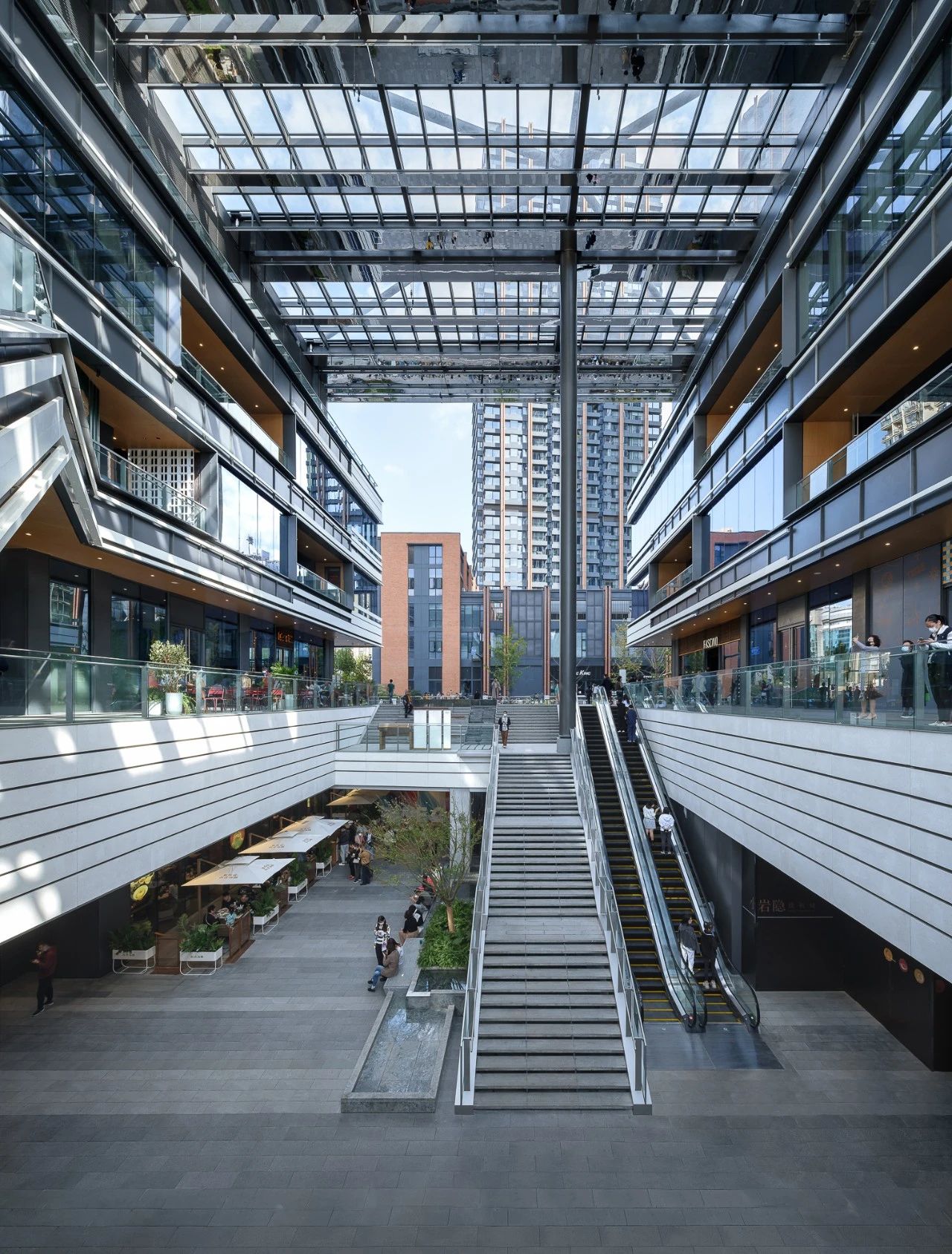

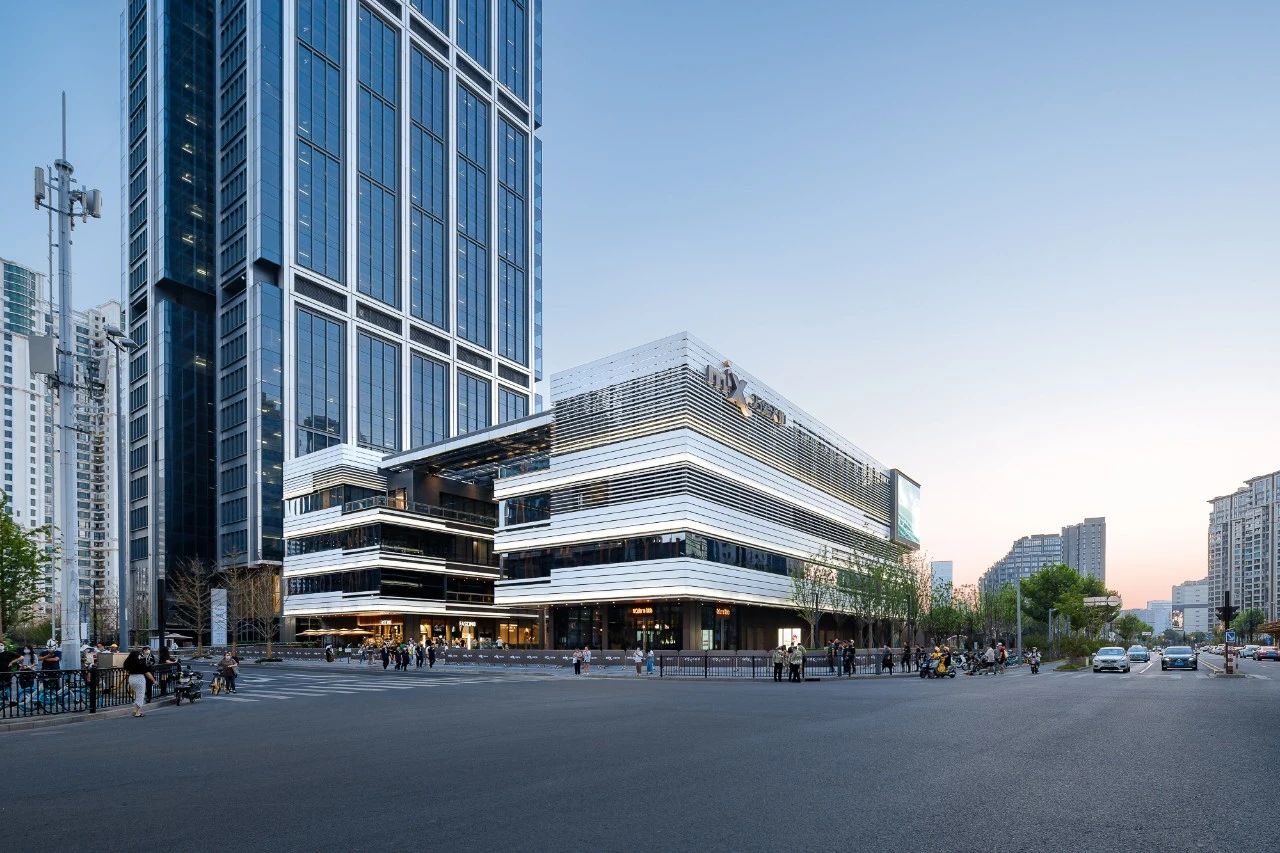

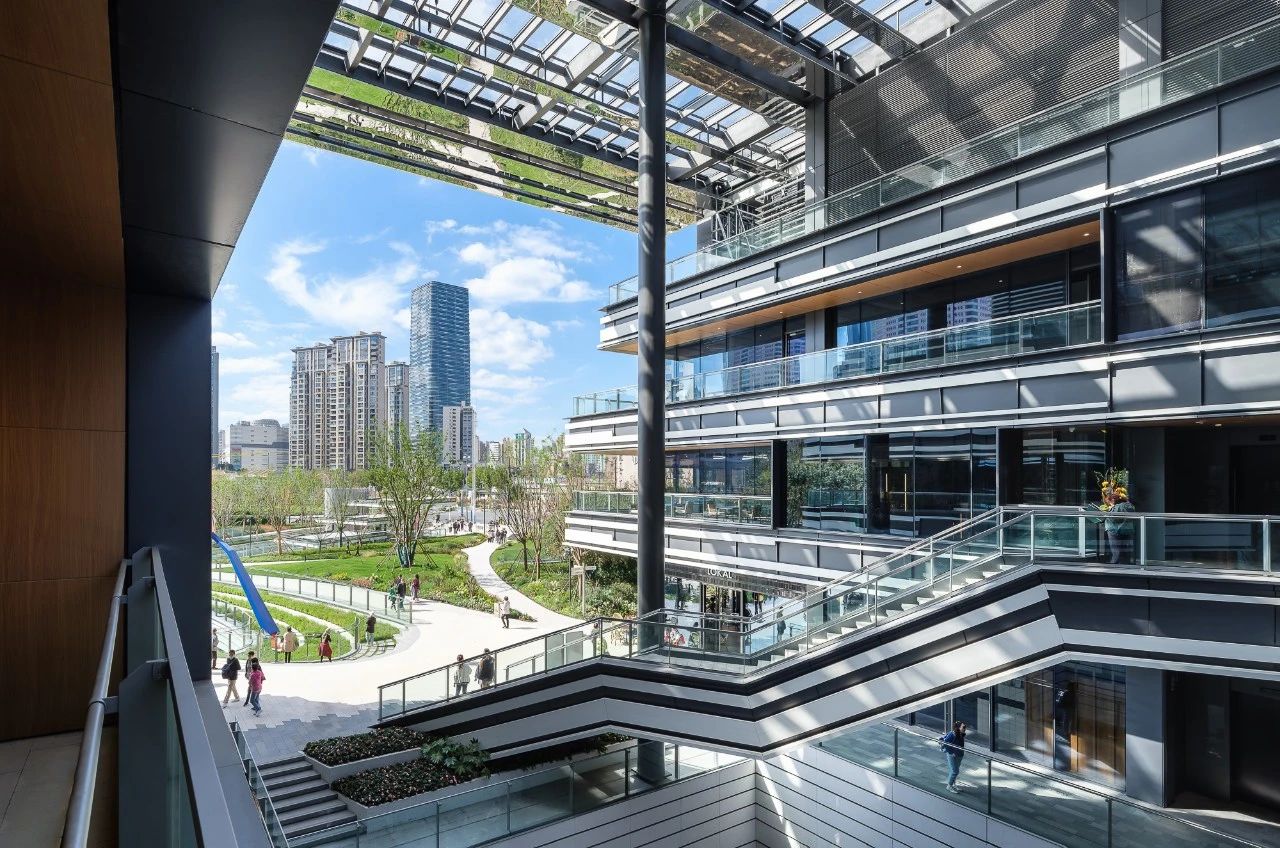

另一个重要的入口则是通过新建的四层裙房进入地下商业空间,巨构尺度的门户限定了绿地与商业。其水平向线条和合宜的建筑材料,将其与塔楼和这片区域开发的建筑群在美学上统一起来。

© 张虔希
© 张虔希

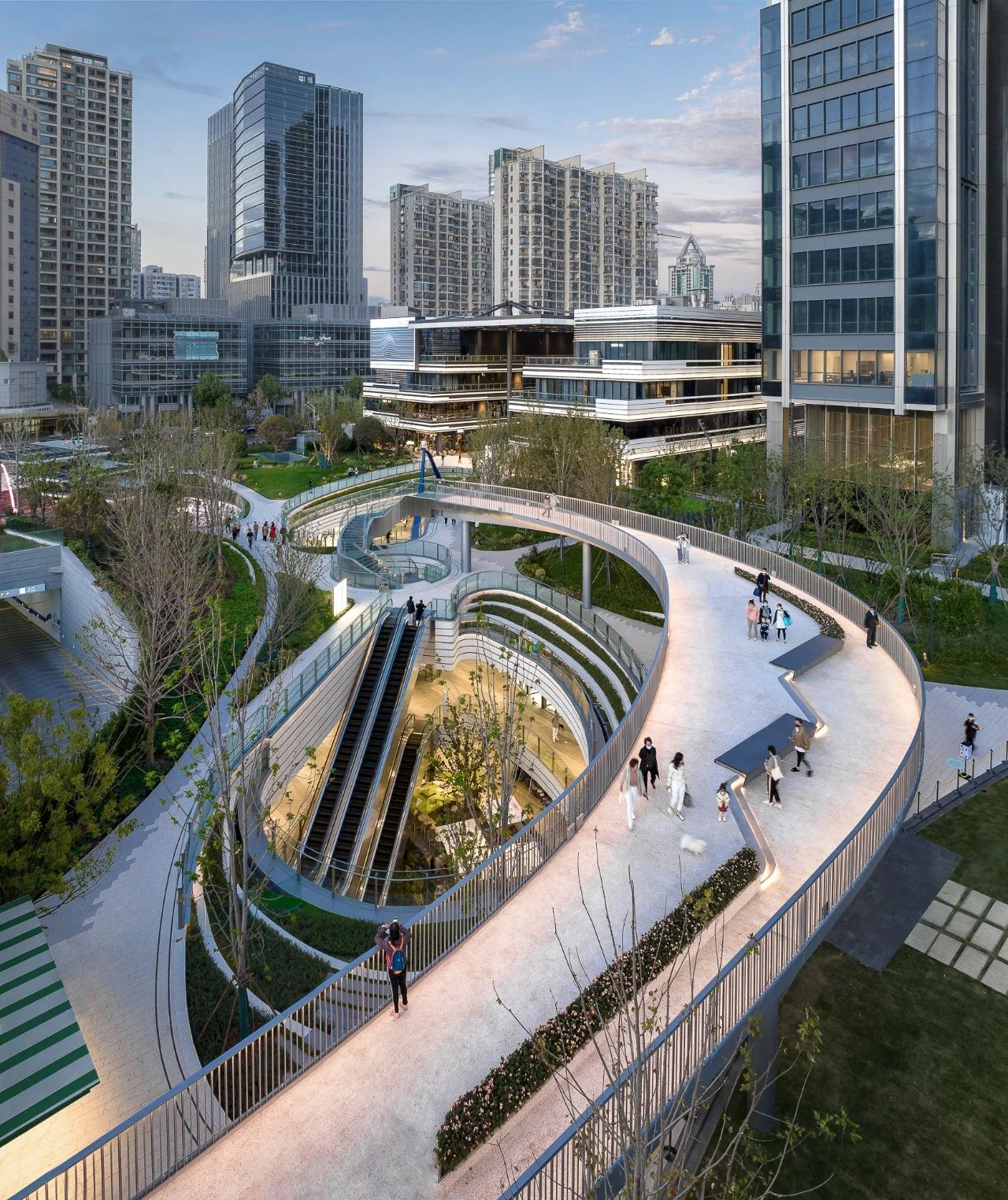

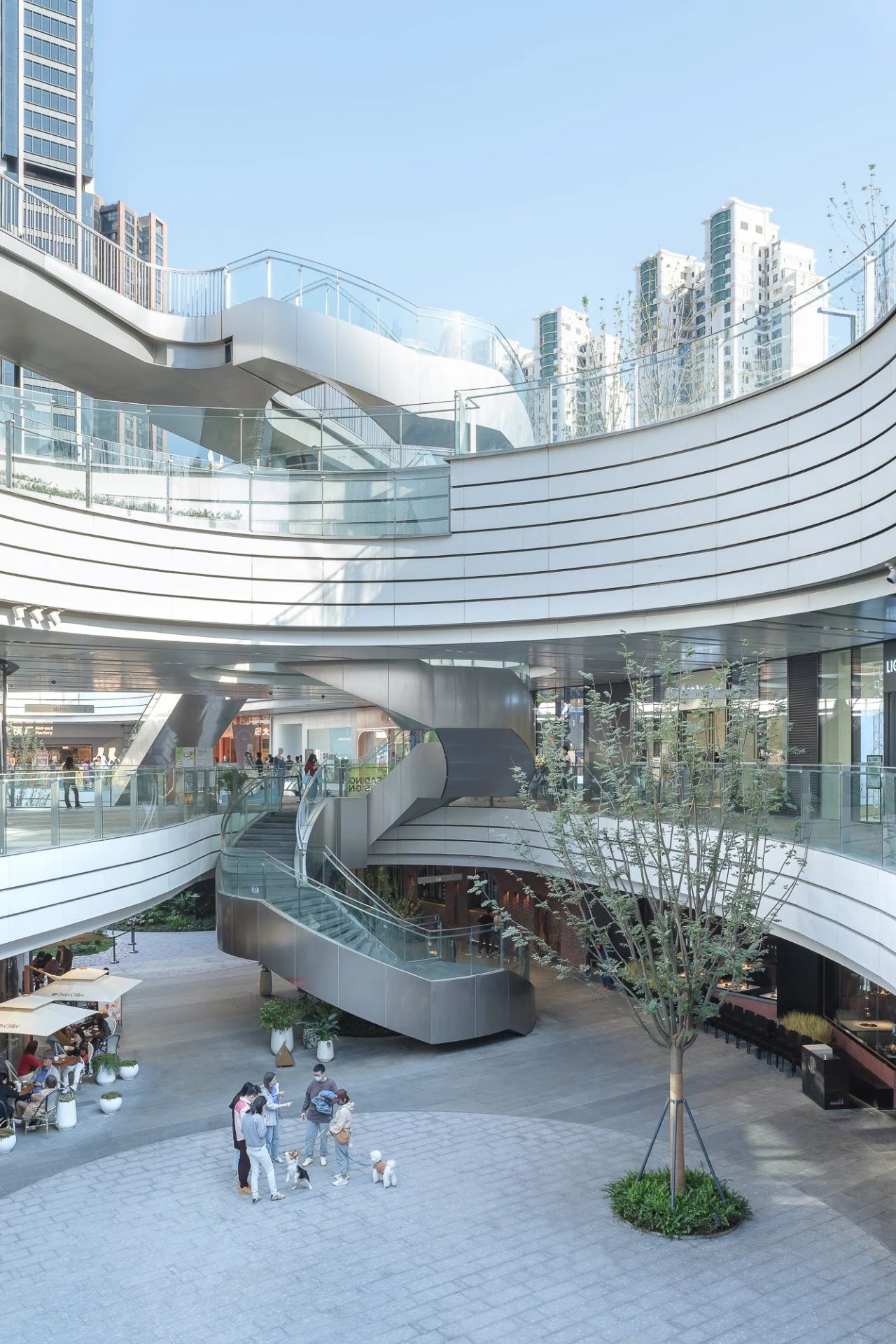

一座横跨福建北路的人行天桥将项目板块的两部分连接起来。在天桥上能够饱览苏州河两岸壮丽的城市景观,令人心驰神往。天桥也是通往地下商场的主要入口之一,一部垂直梯和与之相邻的开放式旋转楼梯均可将游客直接送达地下商业空间层。

© 张虔希

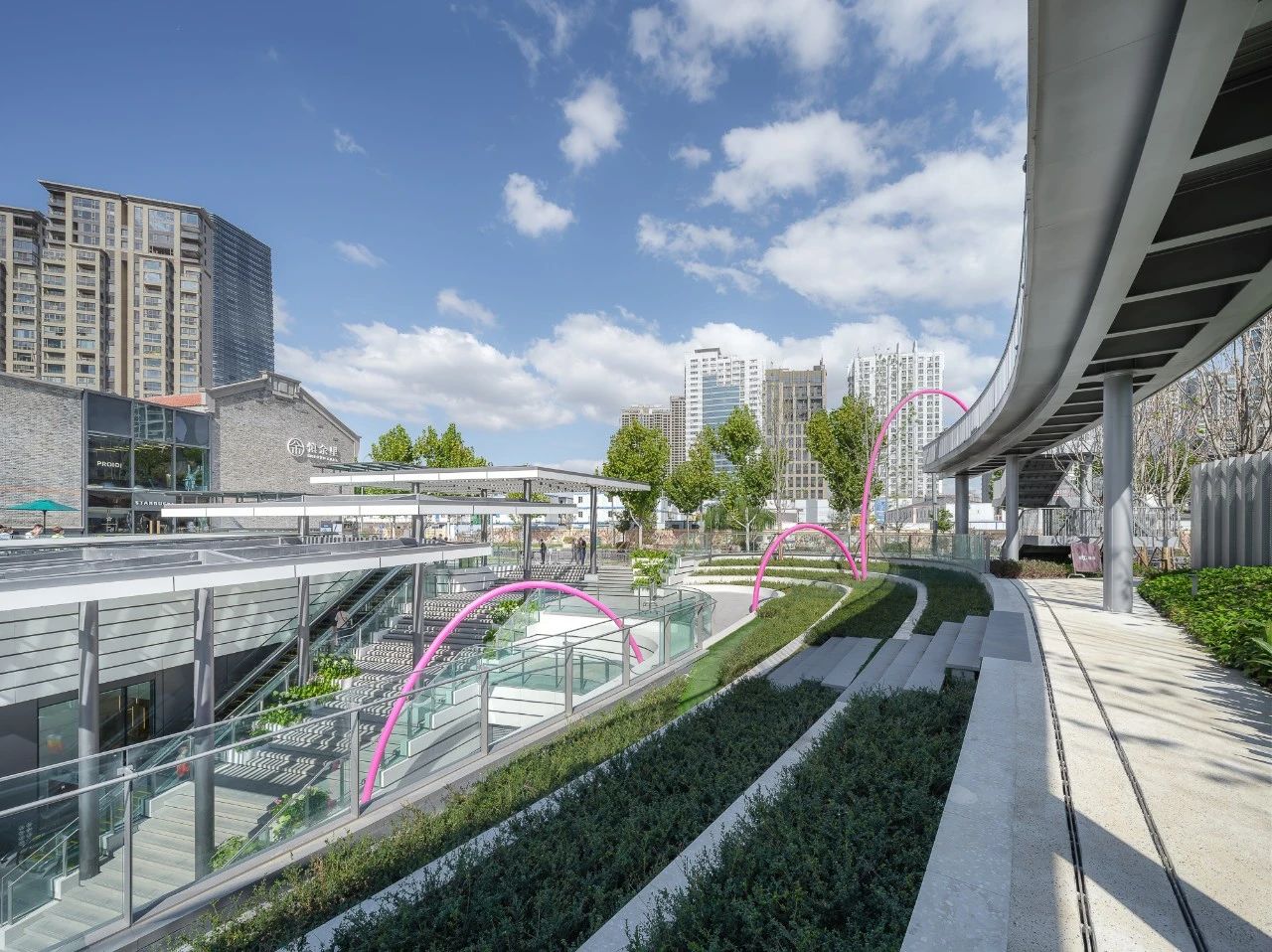

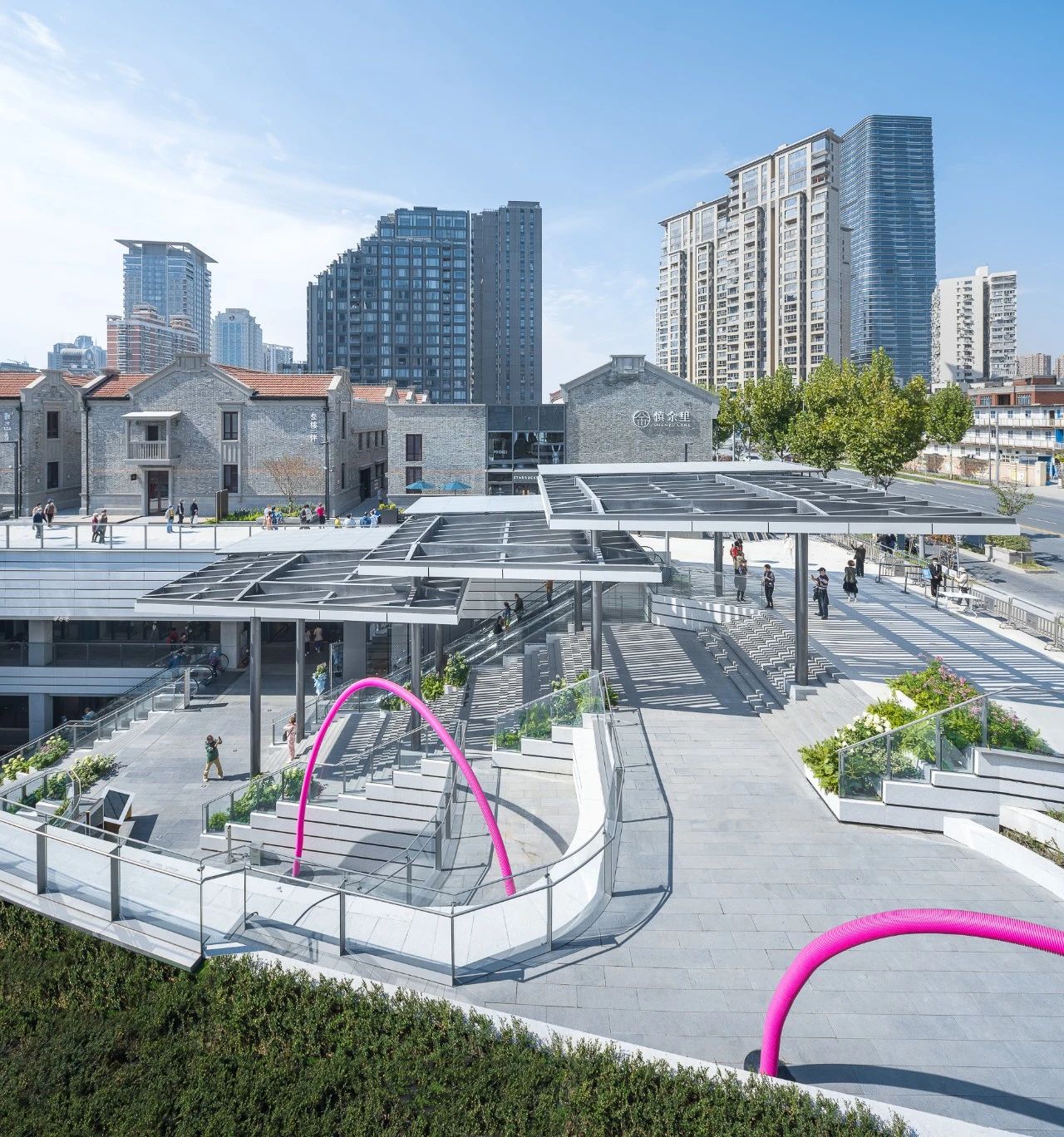

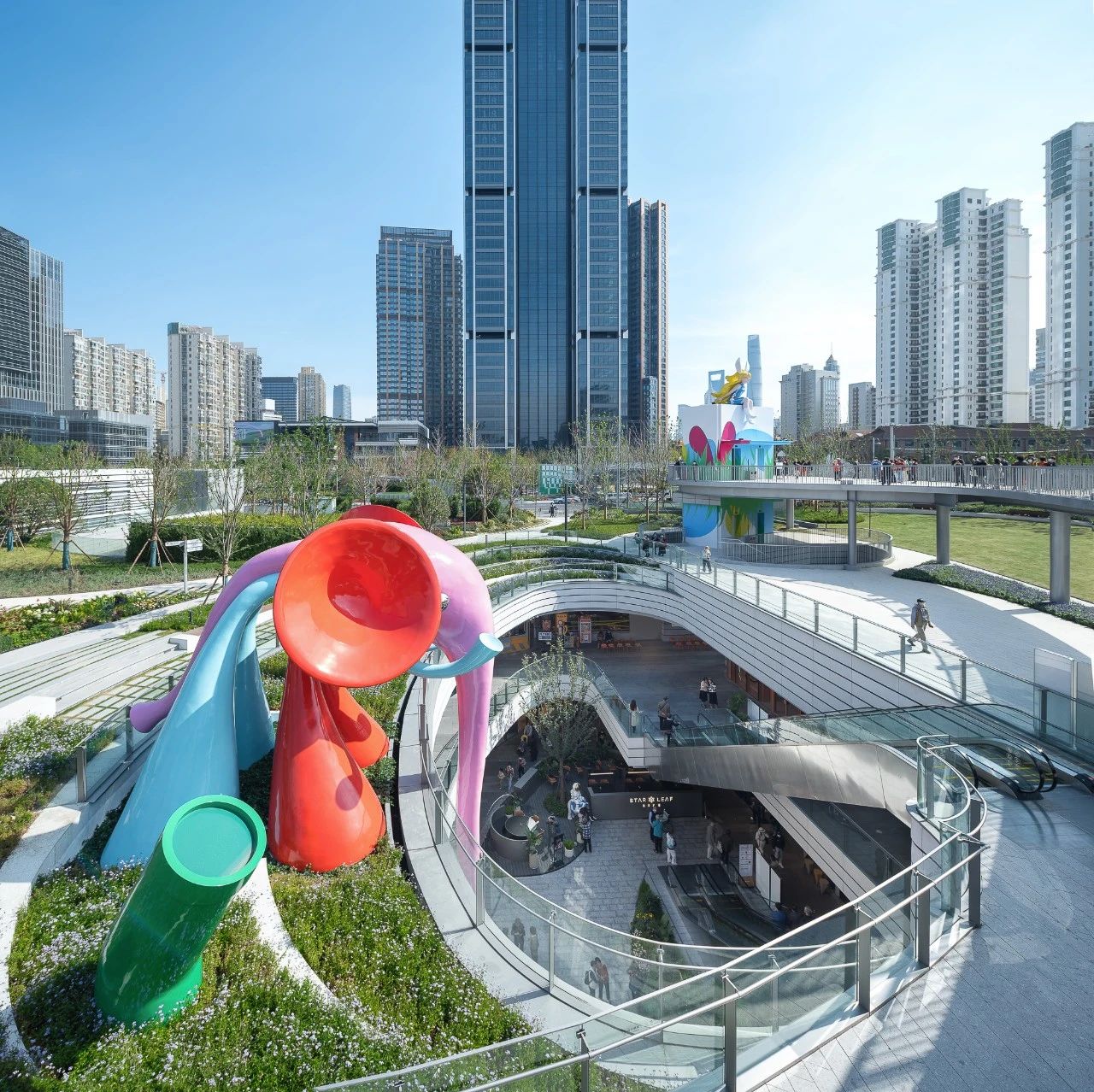

香港创意工作室 AllRightsReserved 携手德国艺术家 IngesIdee 创作了两件雕塑作品,进一步洞穿了商业与绿地的峡谷空间:“大象亲子乐团”是两只一大一小的卡通象雕塑相互对望,将地上绿地与地下商业连接起来,以喇叭与低音号为创作元素,其流线形态与洞口的弧度相呼应。

© 张虔希

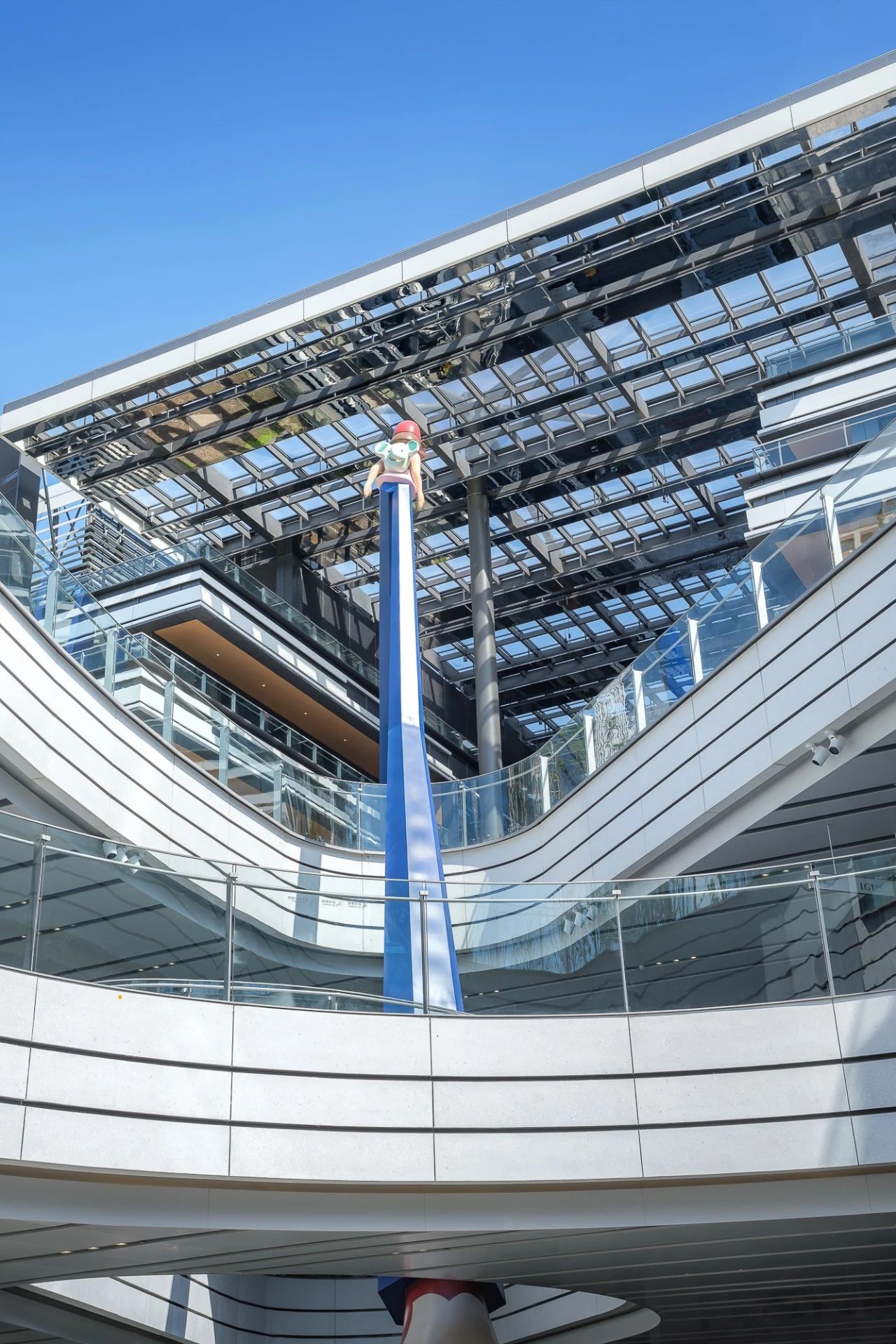

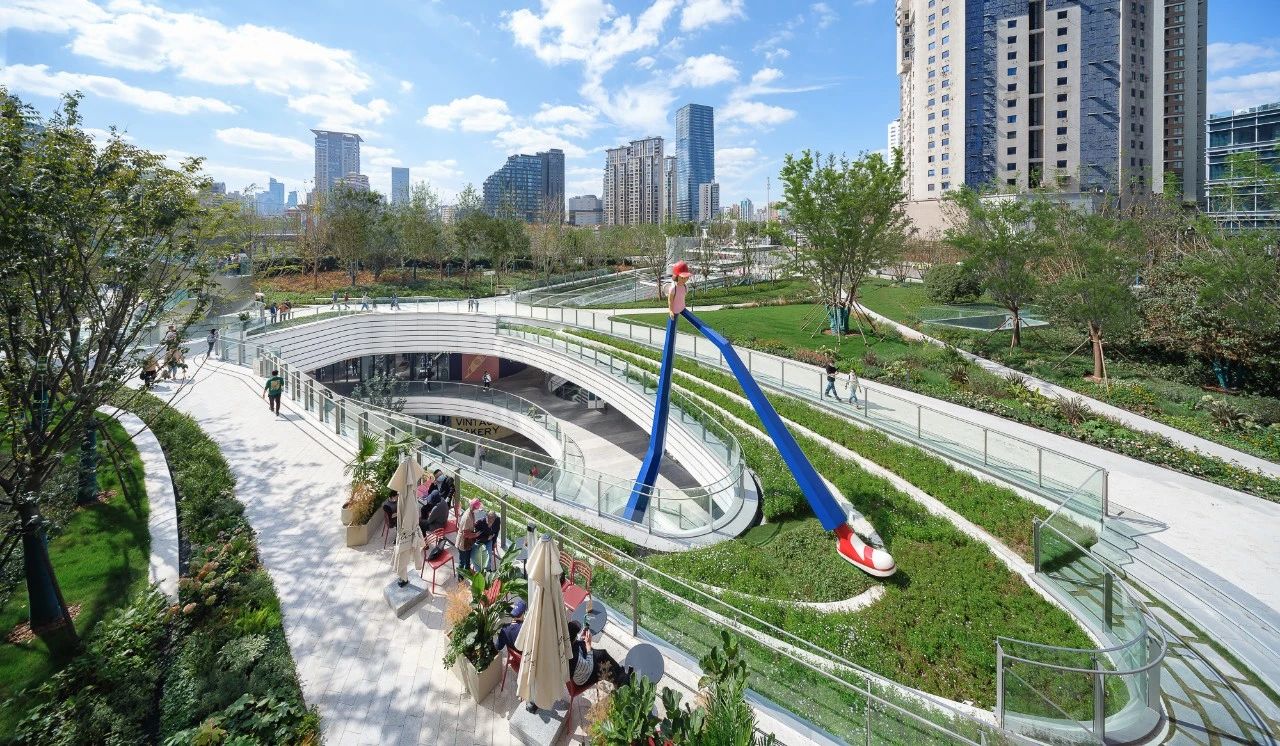

另外一件雕塑作品“迈上!”则模仿一个孩子迈着轻快的步伐穿过绿地走向街头,主人公的长腿跨过两层商业峡谷,直到地面上的梯田式地景。艺术作品的创意突出了地面绿地和地下商业空间的穿透性。

© 张虔希
© 张虔希
© 张虔希

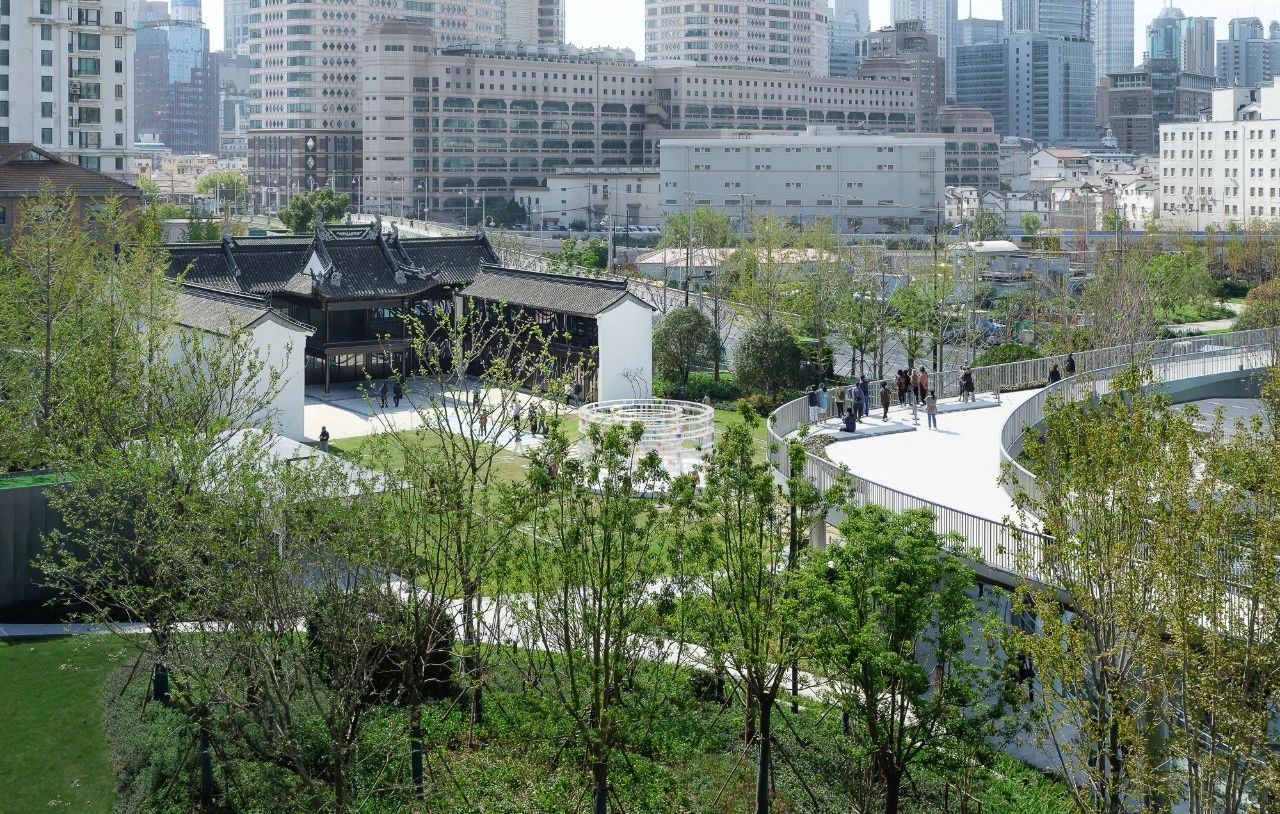

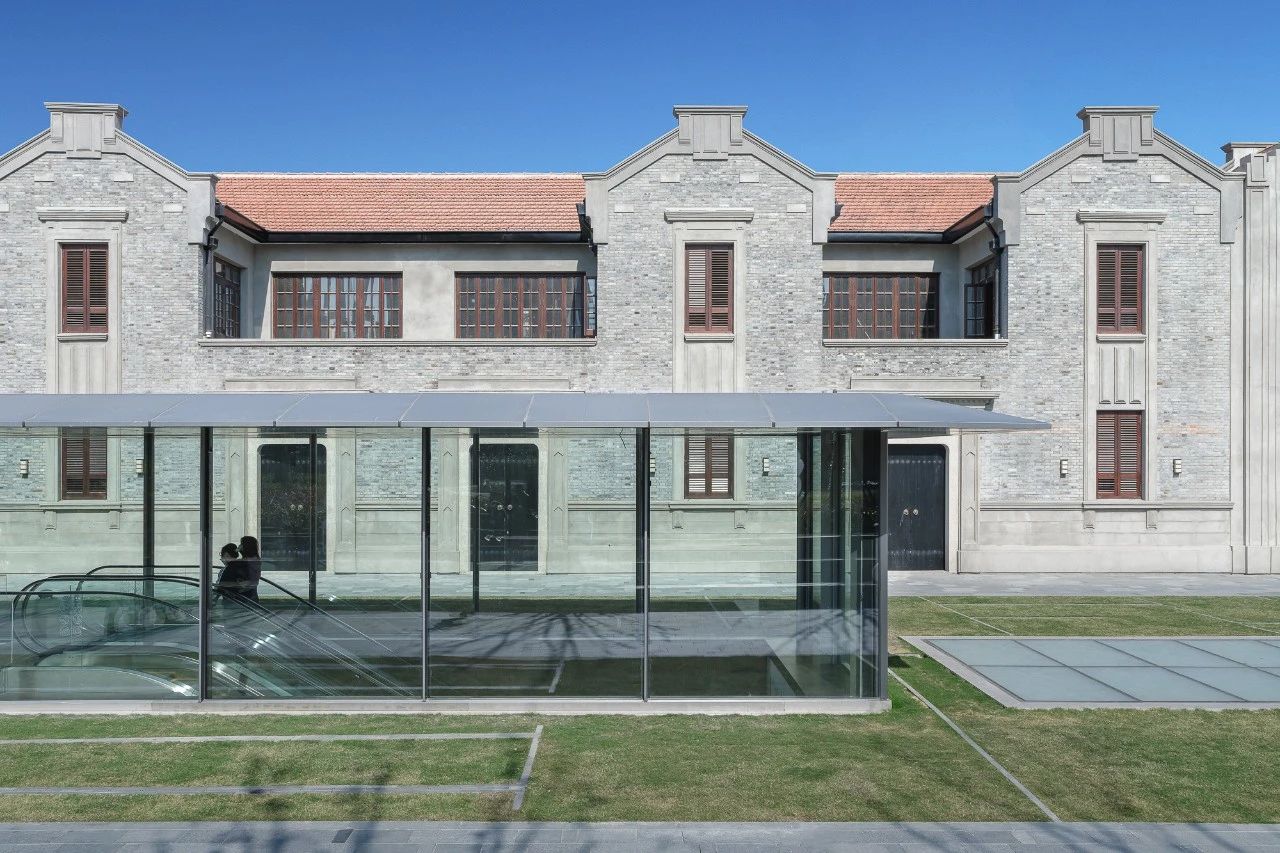

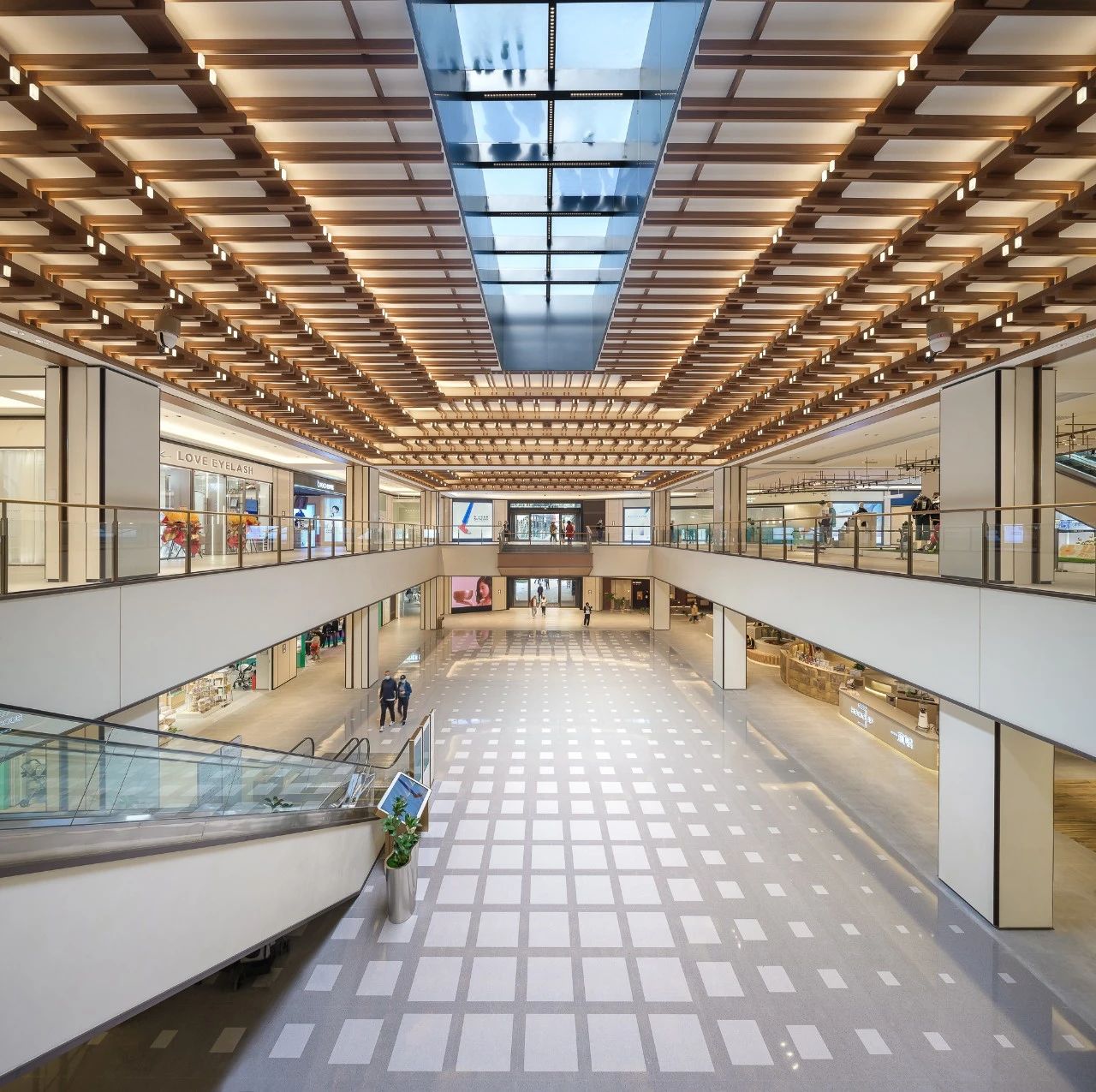

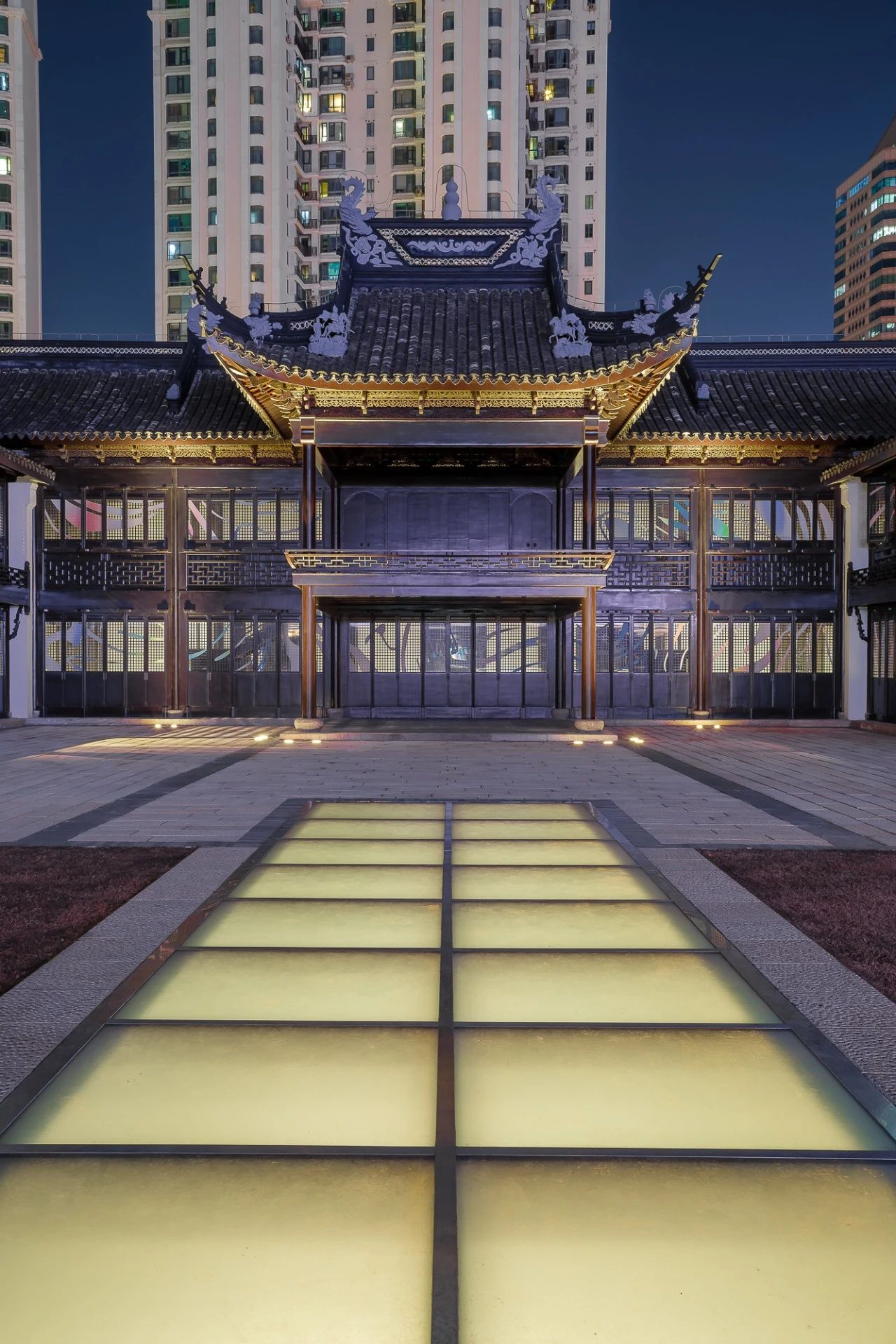

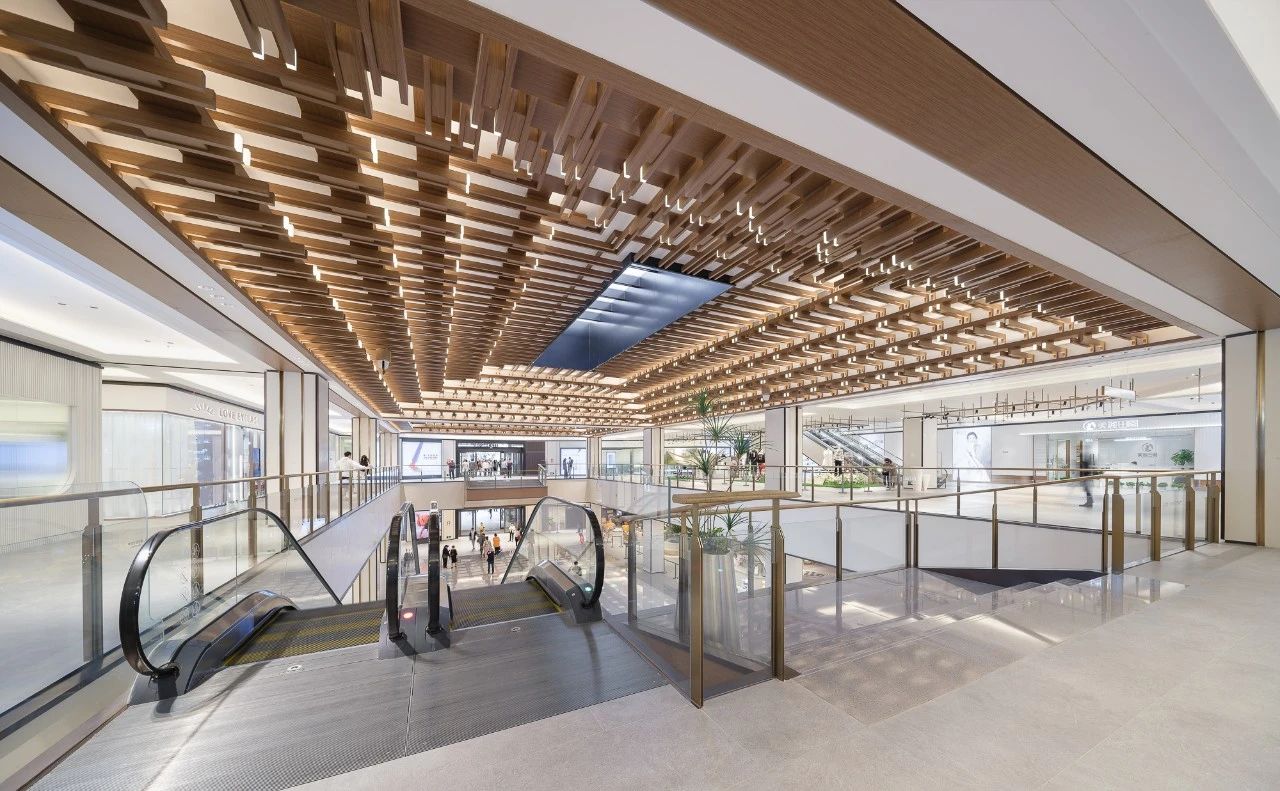

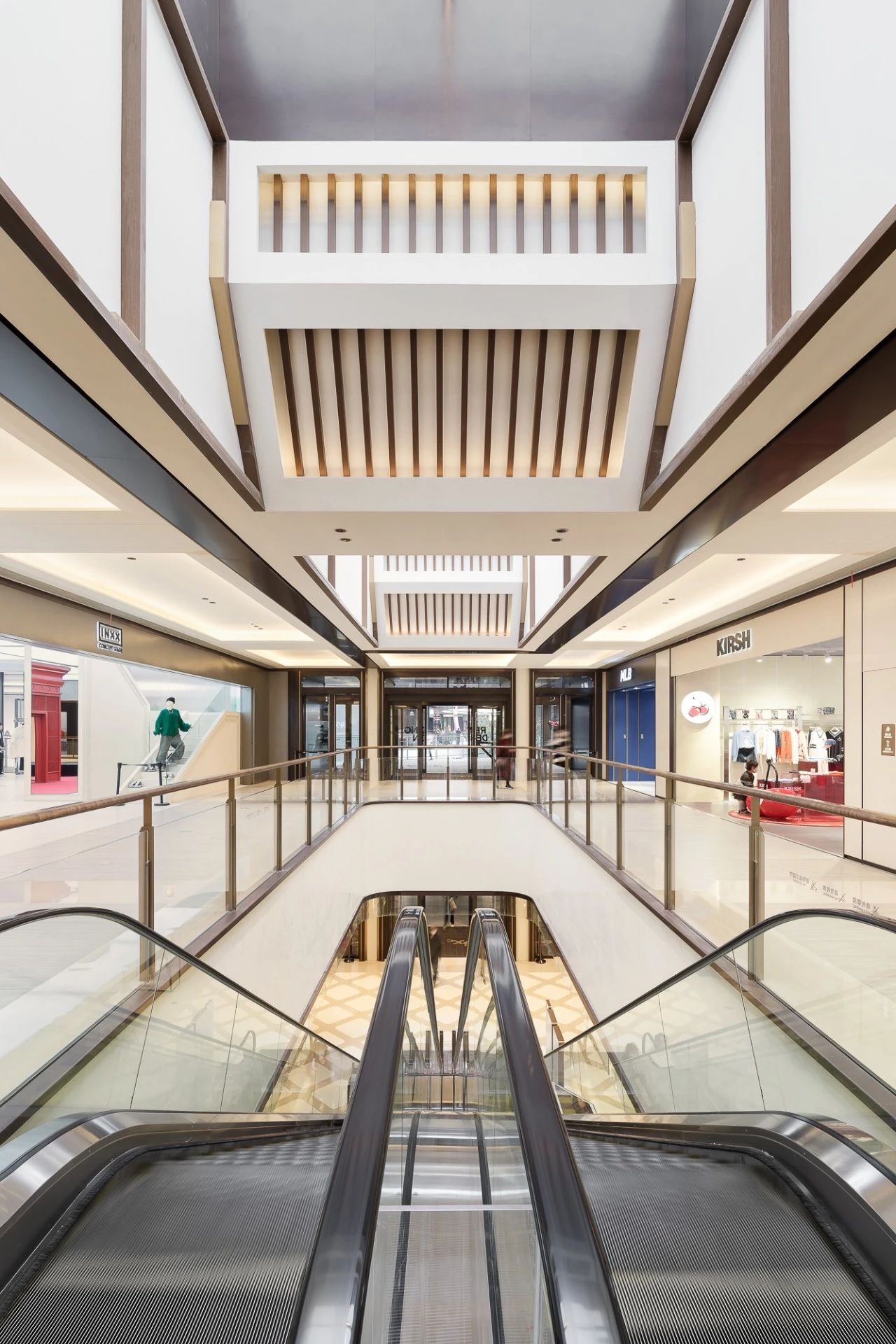

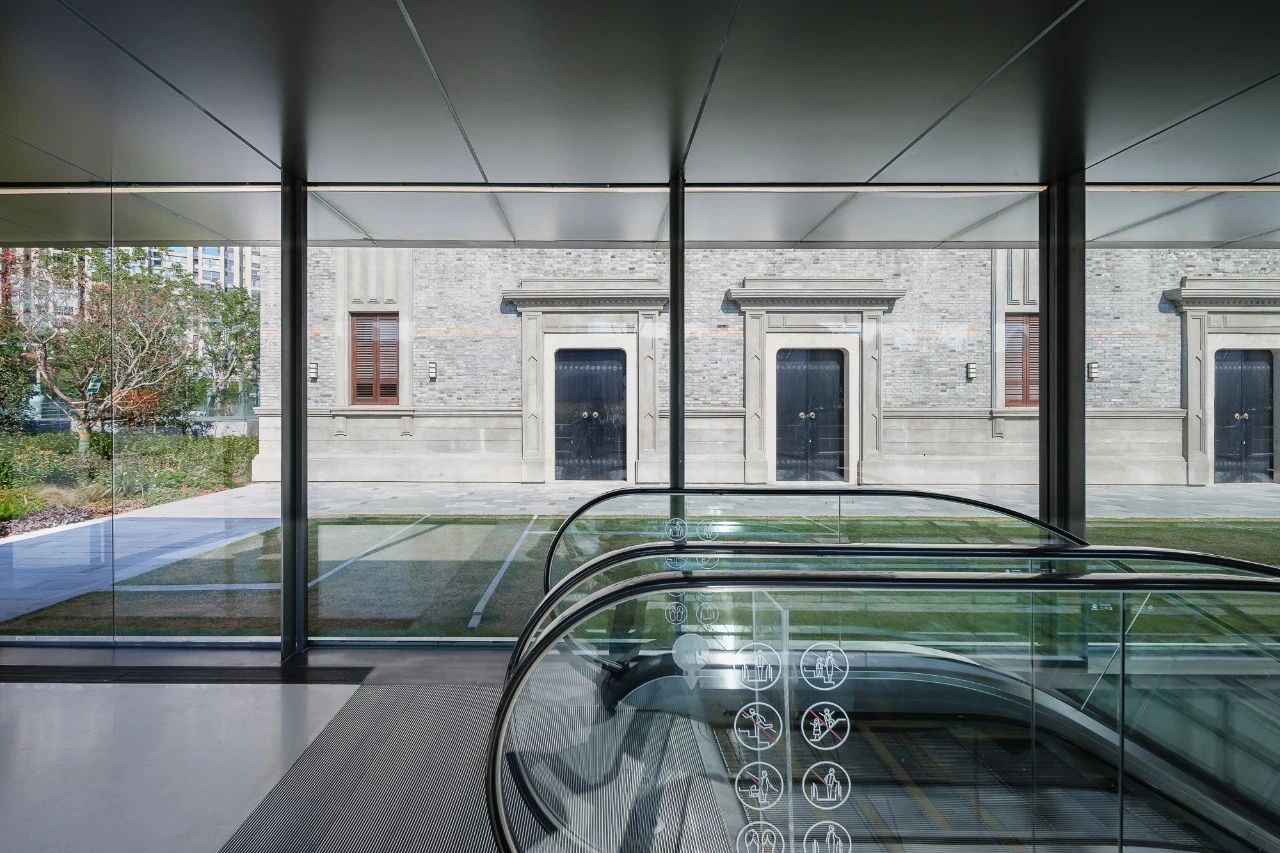

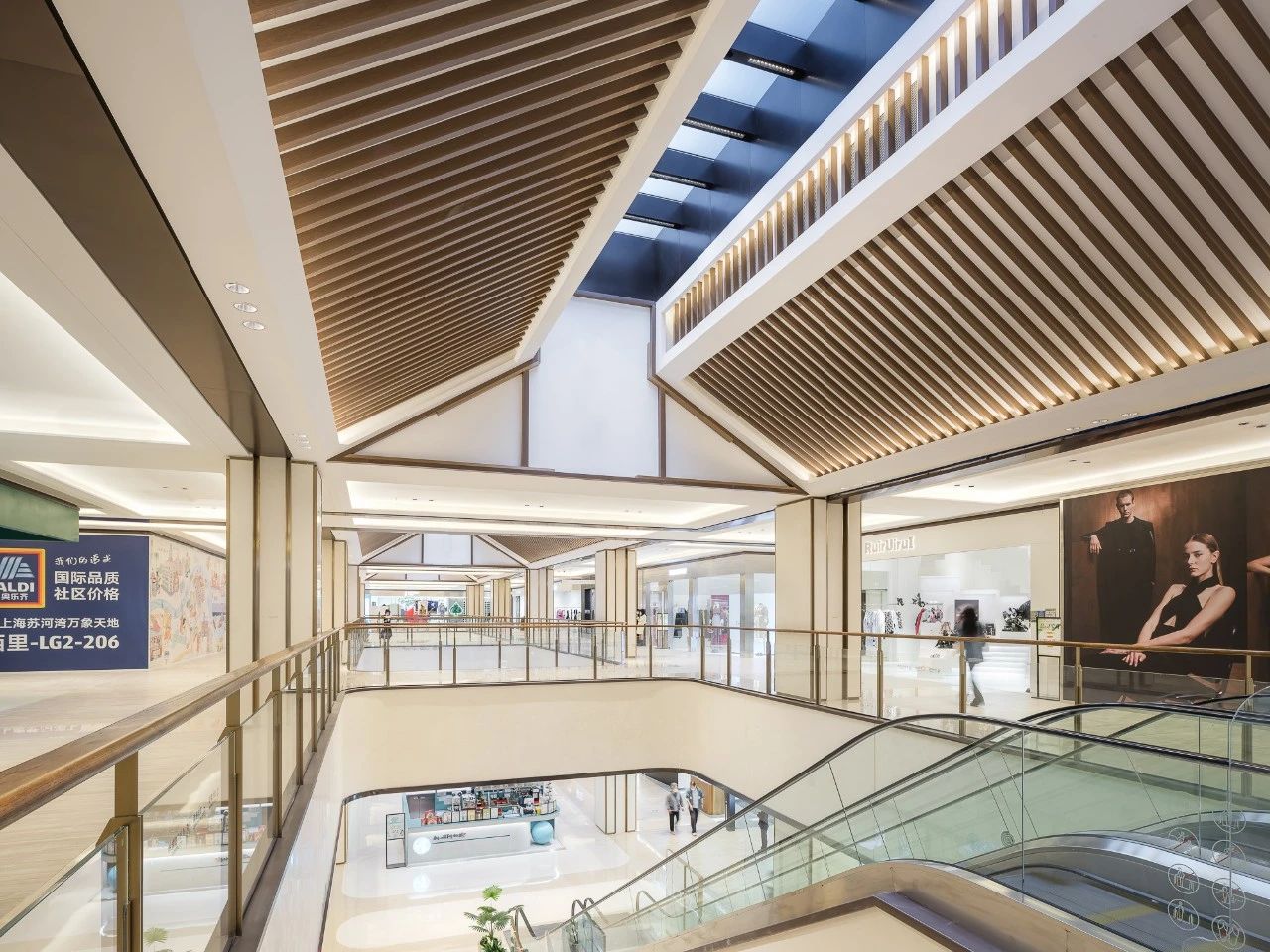

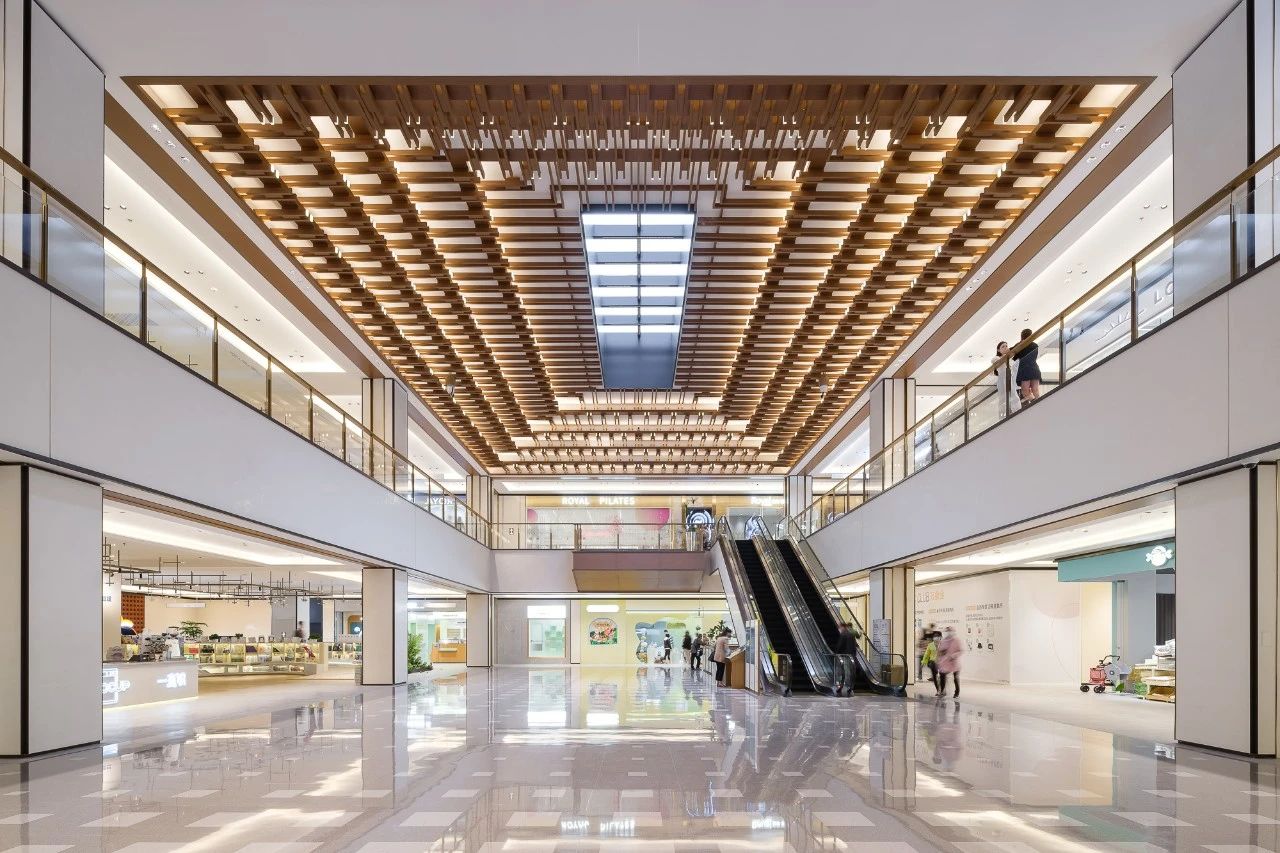

购物中心内有两处封闭的室内区域,在空间和视觉上均与苏河湾的重要文化遗产——慎余里和天后宫相联系。位于正下方的商业空间与地面层的历史遗产,简洁咬合而成,把入口场地空间、轴线和地下公共中庭紧凑对位。Kokaistudios 的室内设计团队从传统里弄住宅结构中提取元素,透入天光的玻璃顶窗与轻巧的木椽吊顶相结合,激发历史的哲思,以“商业与遗产对话”的文化特性设计,将保护建筑与商业公共空间完整地结合为空间技术的统一体。

© 张虔希
© 张虔希
© 张虔希
© 张虔希

上海苏河湾万象天地是 Kokaistudios 迄今为止最具创新性的购物中心项目之一。这是一个供人娱乐和放松的城市公共空间,随着移栽树木的茁壮成长,它们将为绿地游客提供舒适宜人的阴凉。在上海这样一个人口稠密的城市,绿地及其关联的城市公共空间对于市民的休闲、健康和保护当地环境的多样性至关重要。

© 张虔希
© 张虔希

绿地与商业“活力共享,价值双赢”的理念,是基于设计师与政府各个管理部门(绿容、规划、文保、消防等)、业主、商业运营方、工程师充分协作的结果。尤其是峡谷洞口尺度及其形态的确定需要理性测算和动态平衡不同要素,从而最大化城市公共空间、景观环境的综合品质充分优化城市基础设施、设备、疏散等要素的影响。疫情之后的城市,更偏爱以高质量绿色生活为导向构建的场所,这也是未来城市新经济再度生长的珍贵触媒。

© 张虔希
© 张虔希
© 张虔希

上海苏河湾万象天地以“城市峡谷”作为主线的设计概念,离不开城市更新的契机,当城市区域需要建设一个怡人的公共绿地弥补周边社区绿色空间不足时,城市决策者极有前瞻意识地推动了绿地与商业方式的集聚与近邻,通过峡谷商业的公共空间,将绿地和商业有机整合,竖向对位,统一设计和建设,在政府和开发者协力推进下,实现城市市政基础设施、轨交、文保建筑、商办塔楼与公共绿地和商业中心的一体化布置,“投石入水”的触媒涟漪,将带动周边地区的综合更新。Kokaistudios有幸作为主要参与者,见证了这一项目设计赋能的全程。

项目图纸

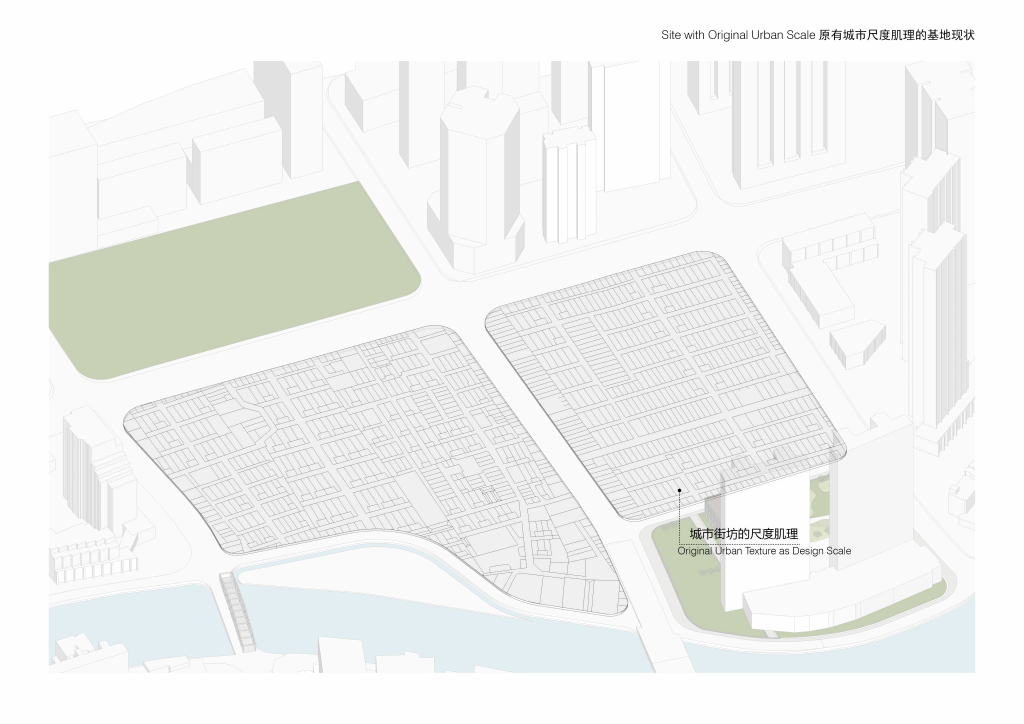

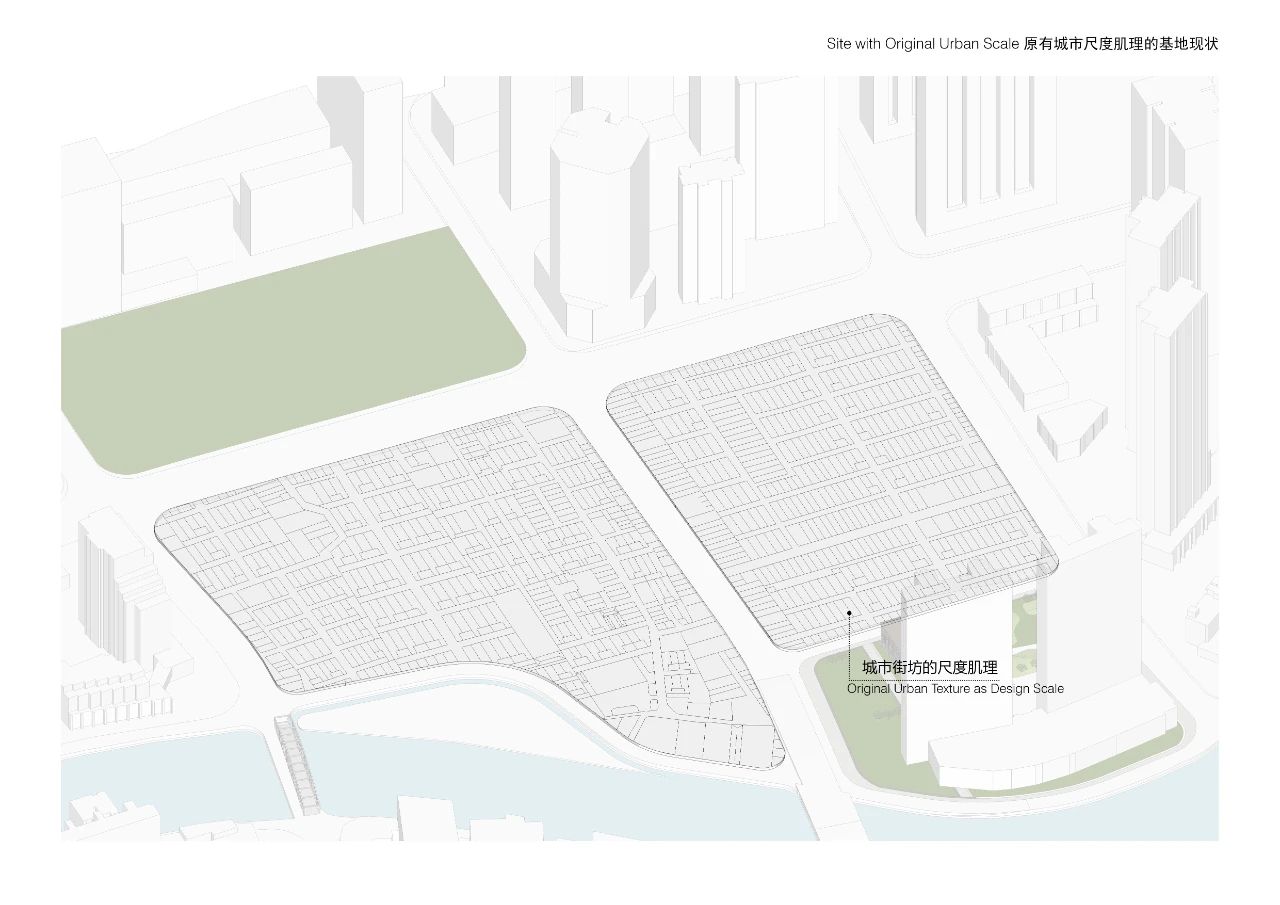

原有城市尺度肌理的基地现状

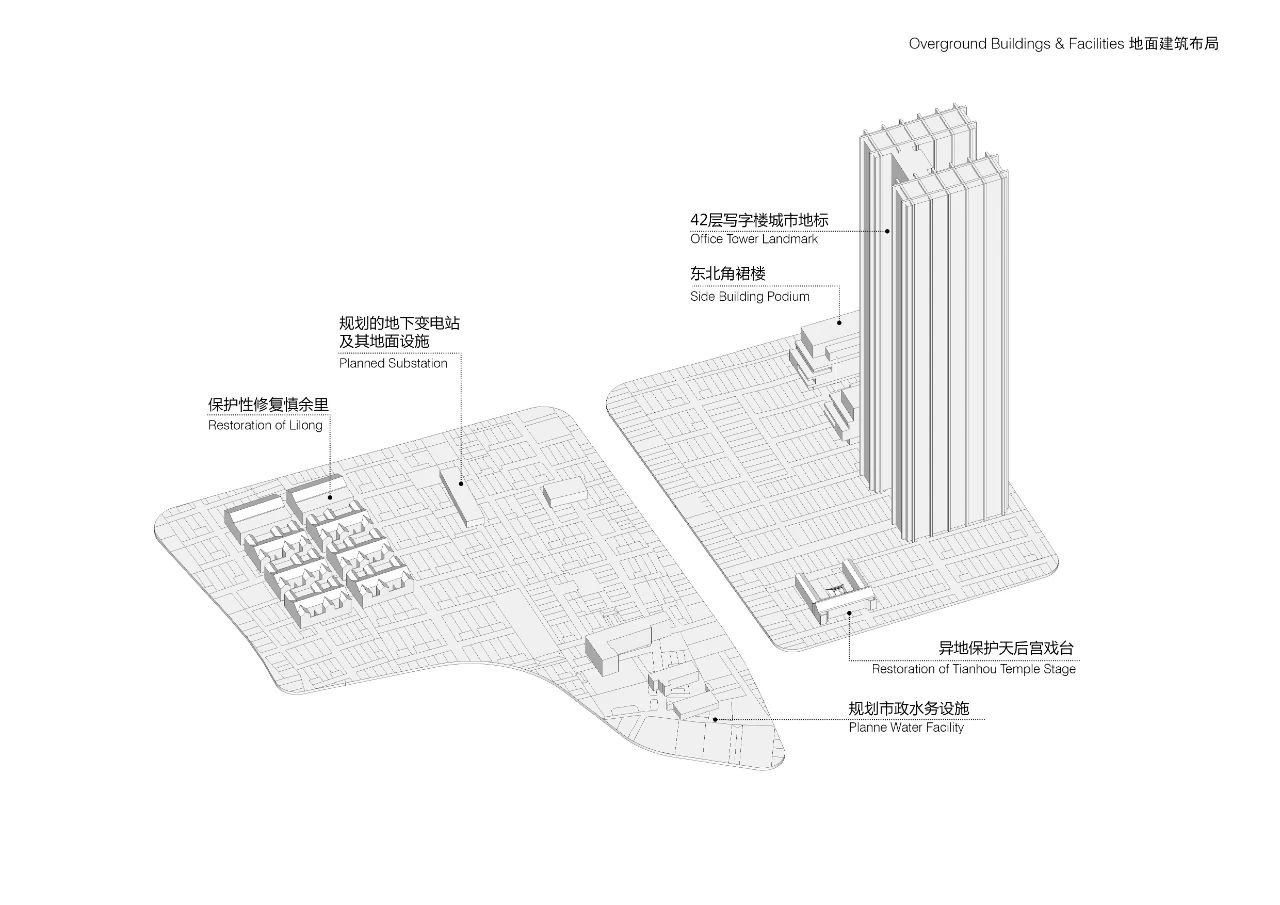

地面建筑布局

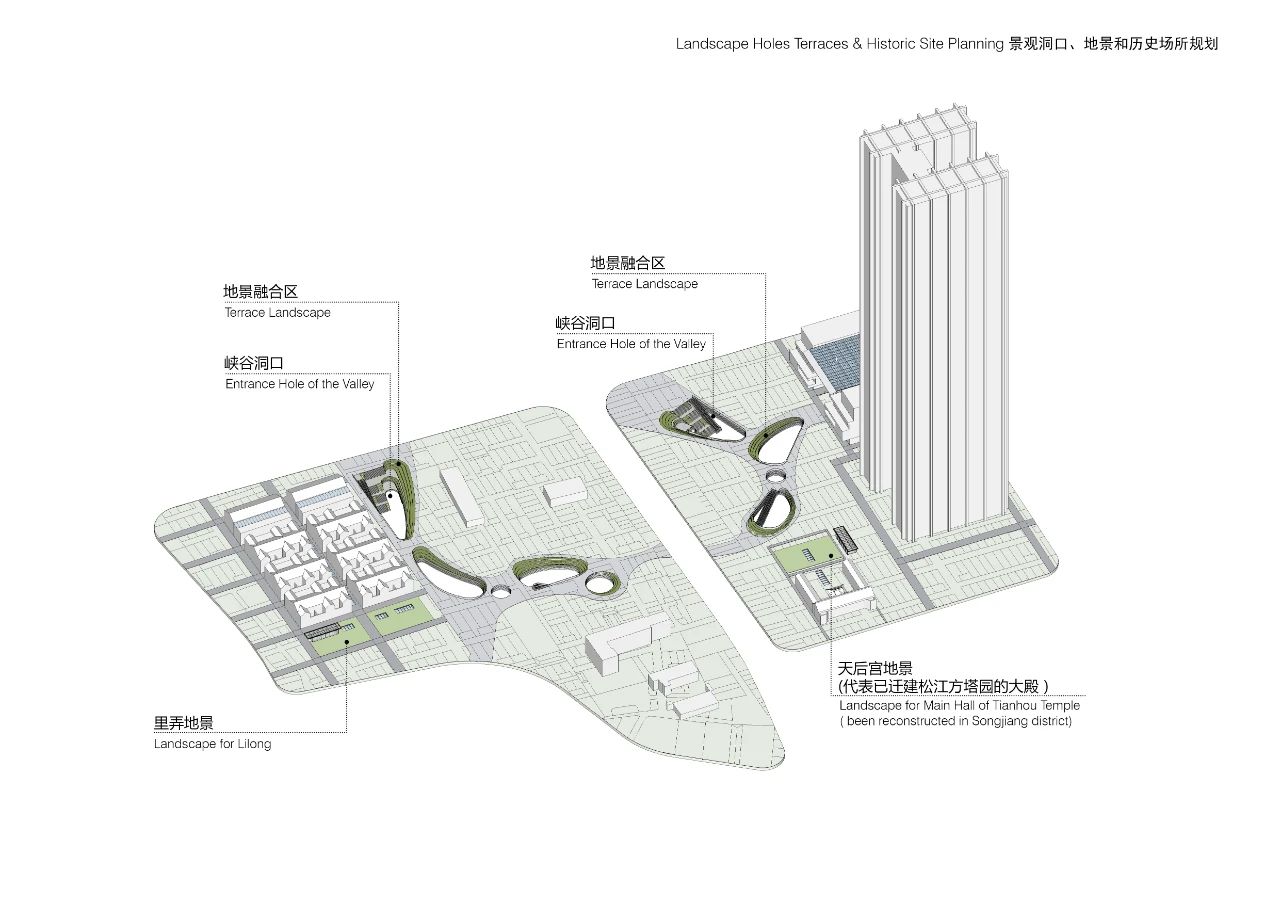

景观洞口、地景和历史场所规划

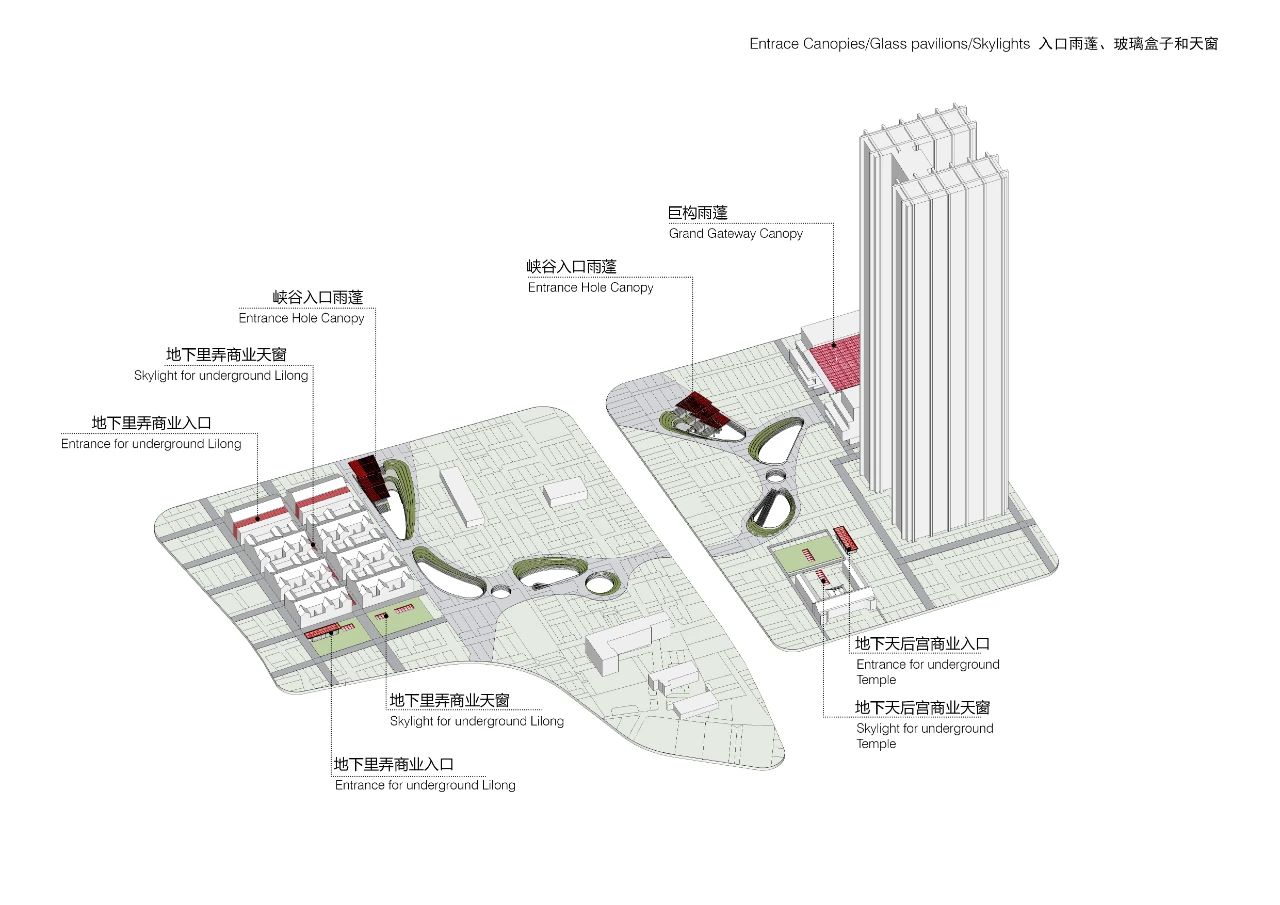

入口雨蓬、玻璃盒子和天窗

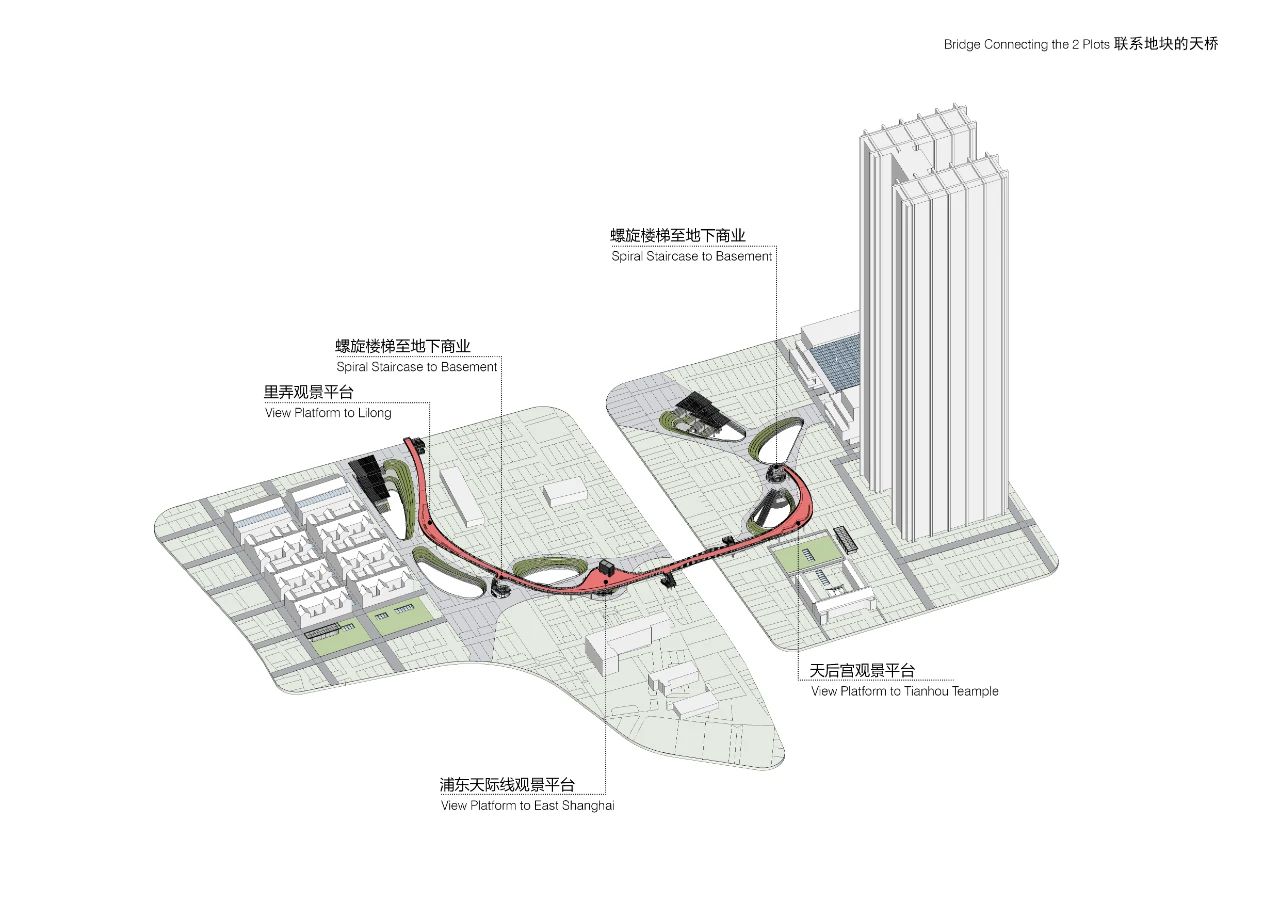

联系地块的天桥

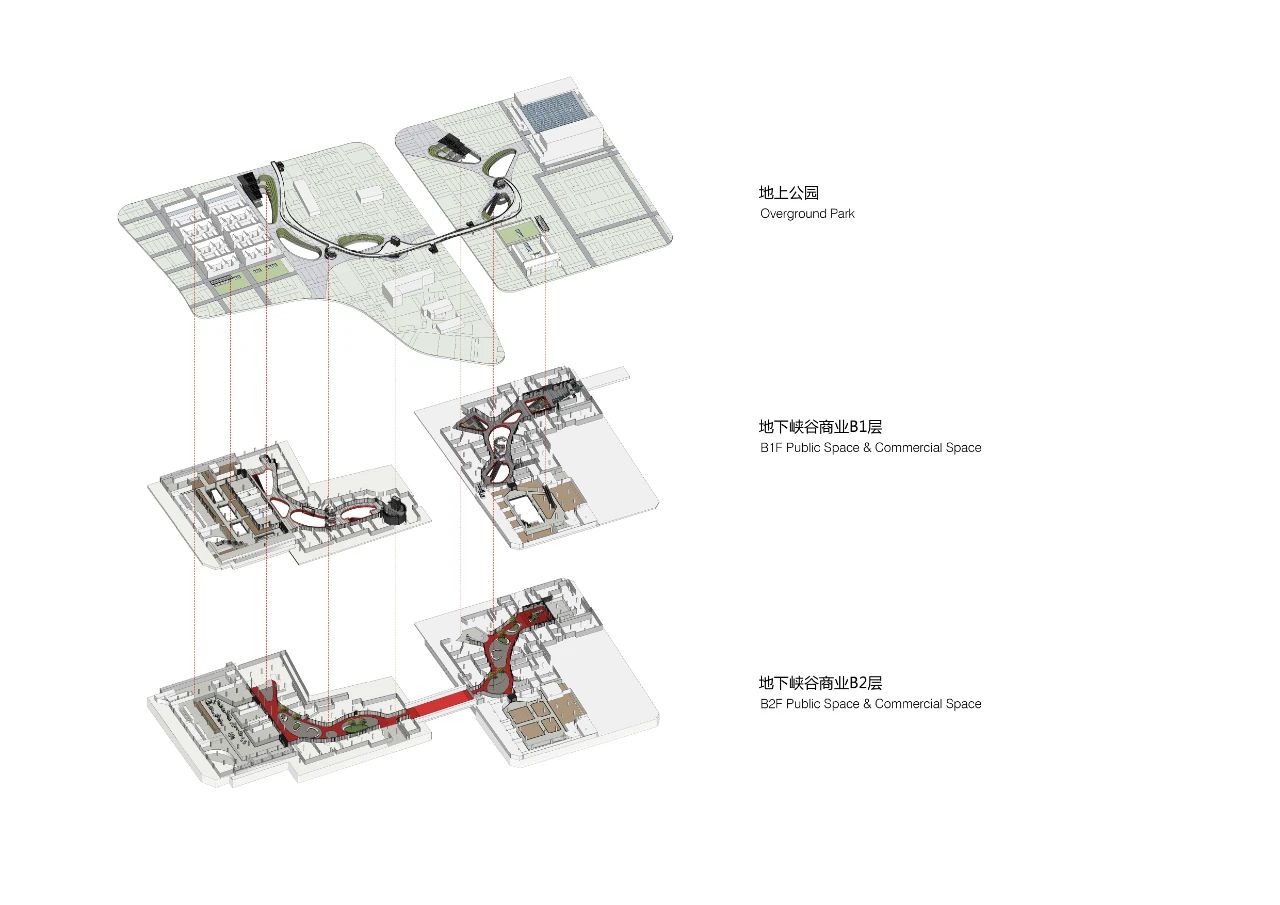

纵向空间功能布局

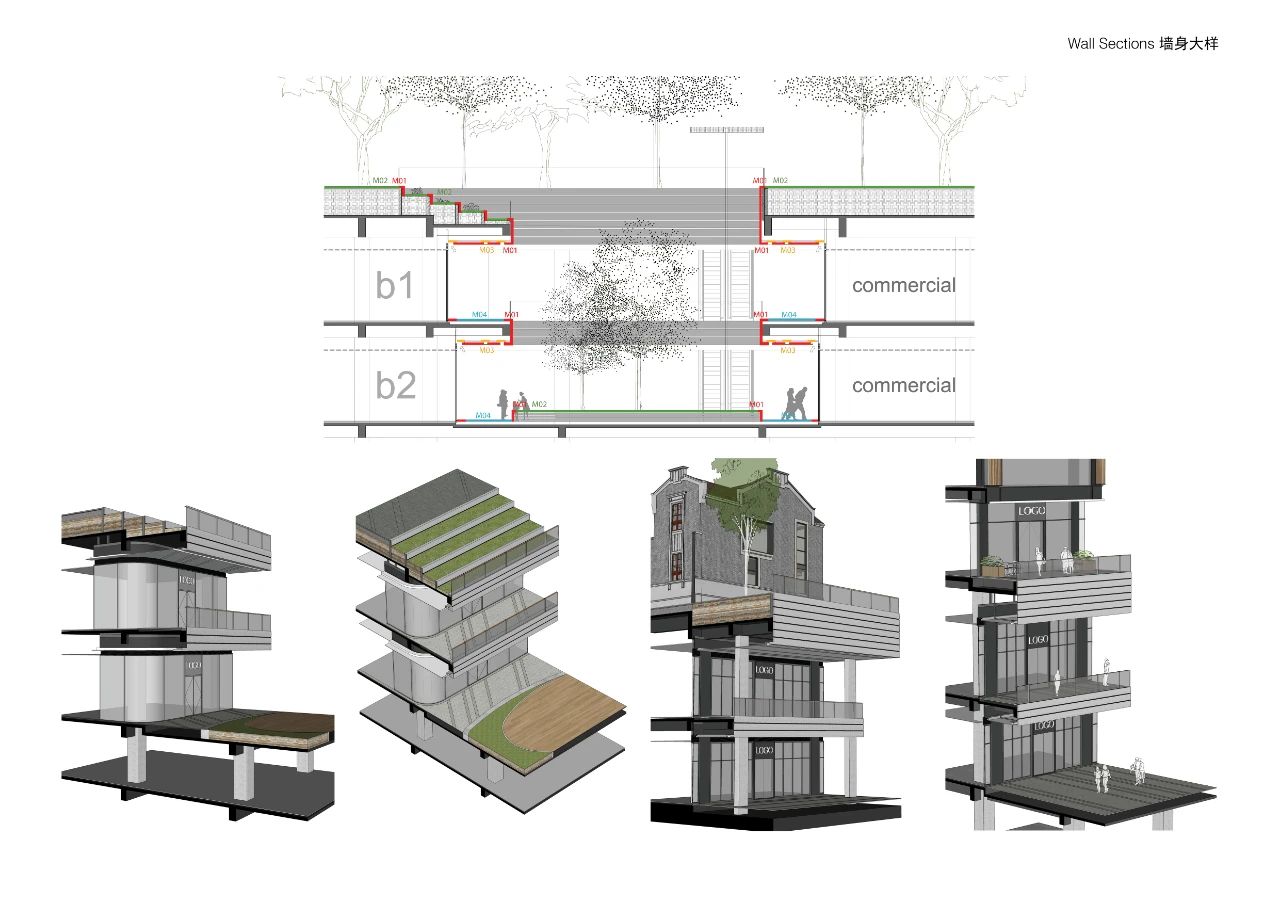

墙体大样
规划总平面图
总平面图

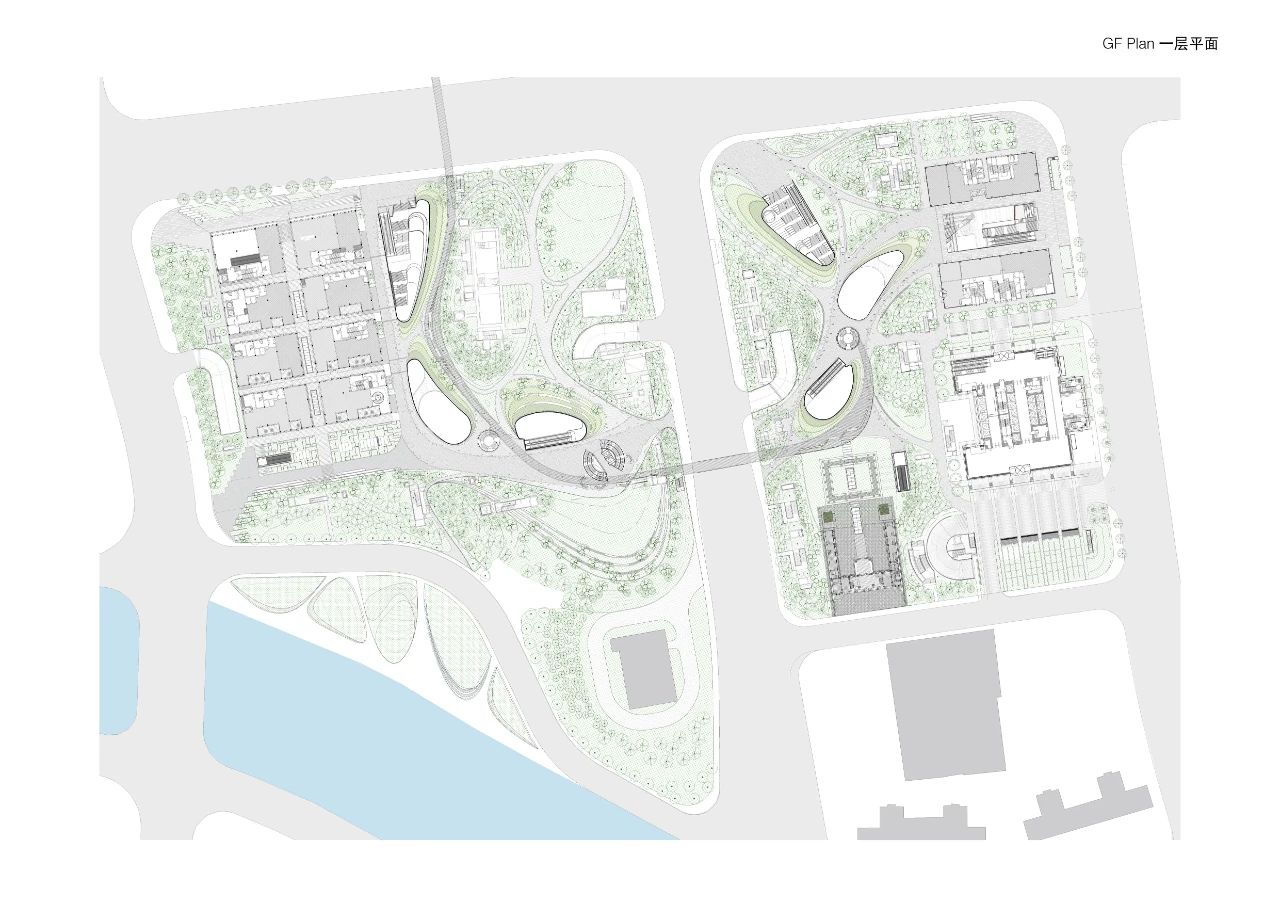

一层平面图

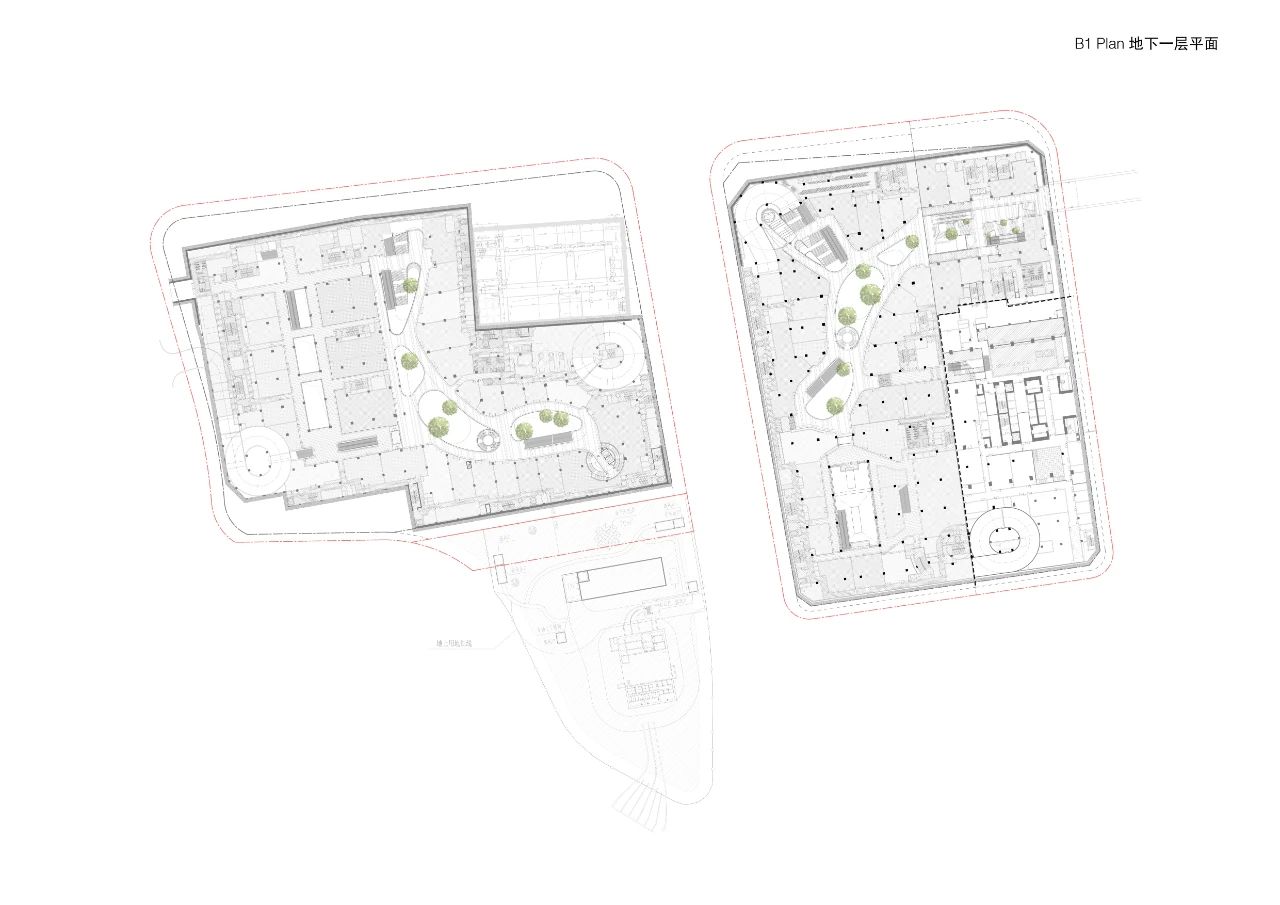

地下一层平面图

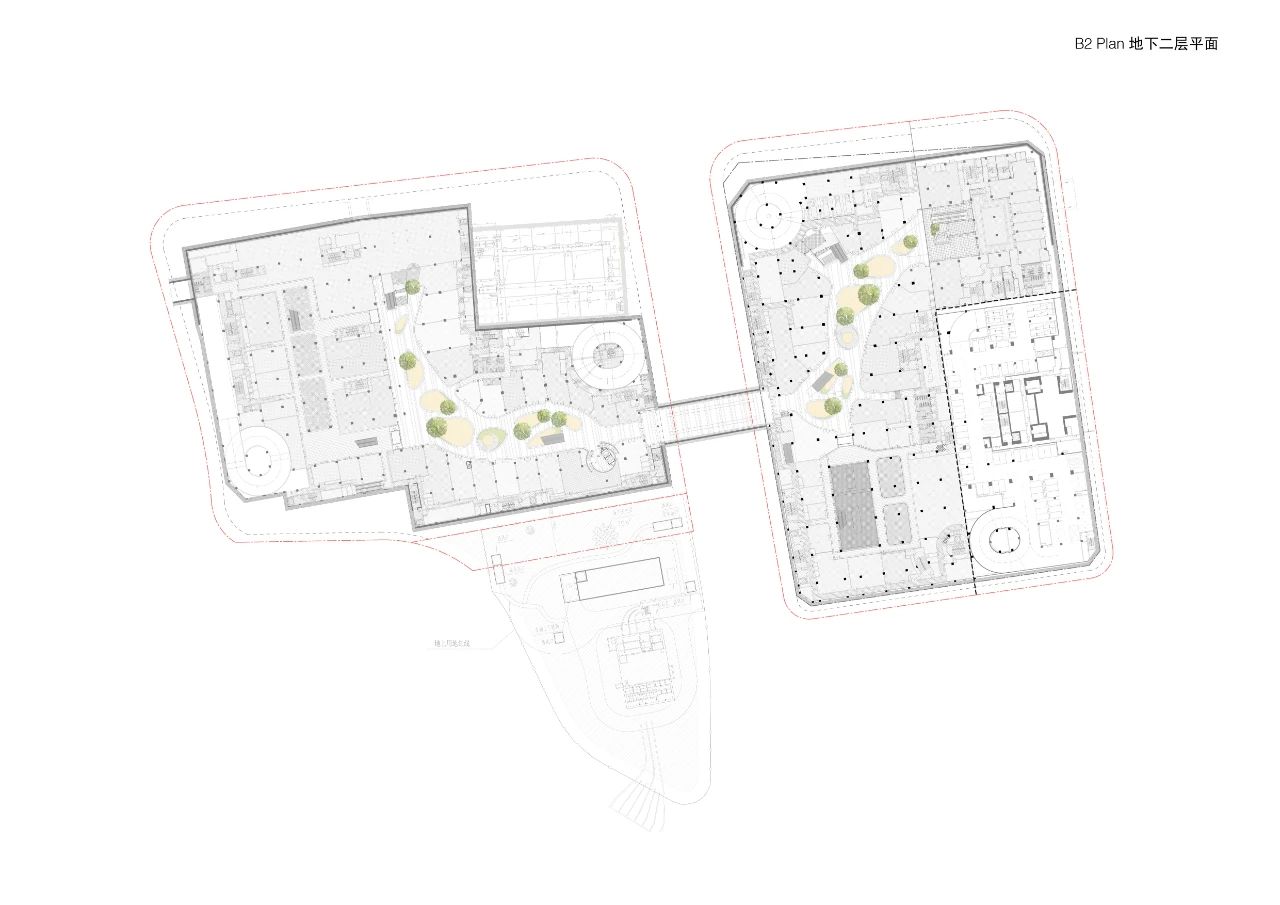

地下二层平面图

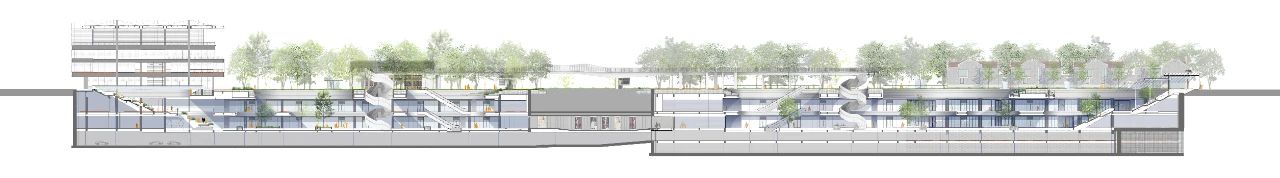

总剖面图

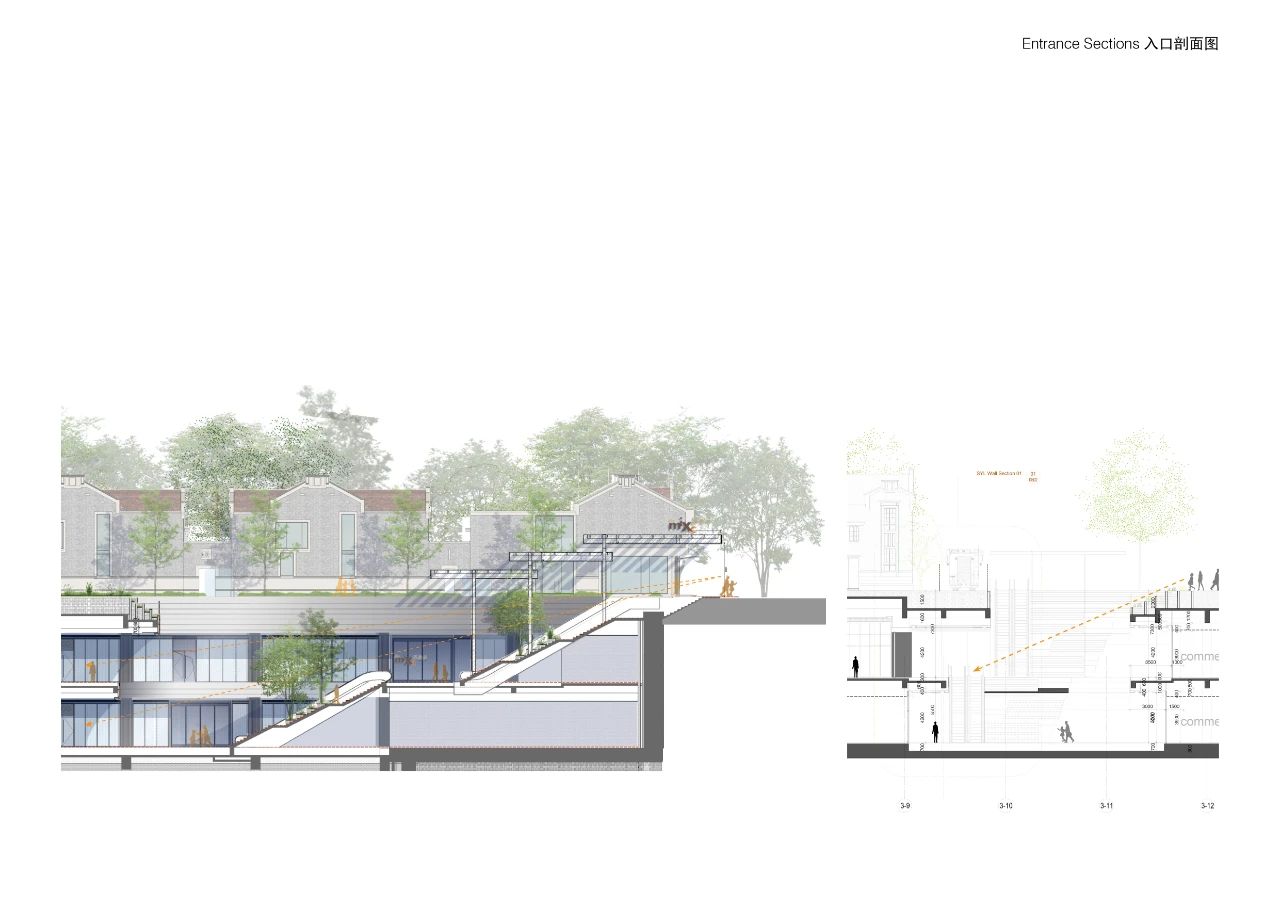

入口剖面图

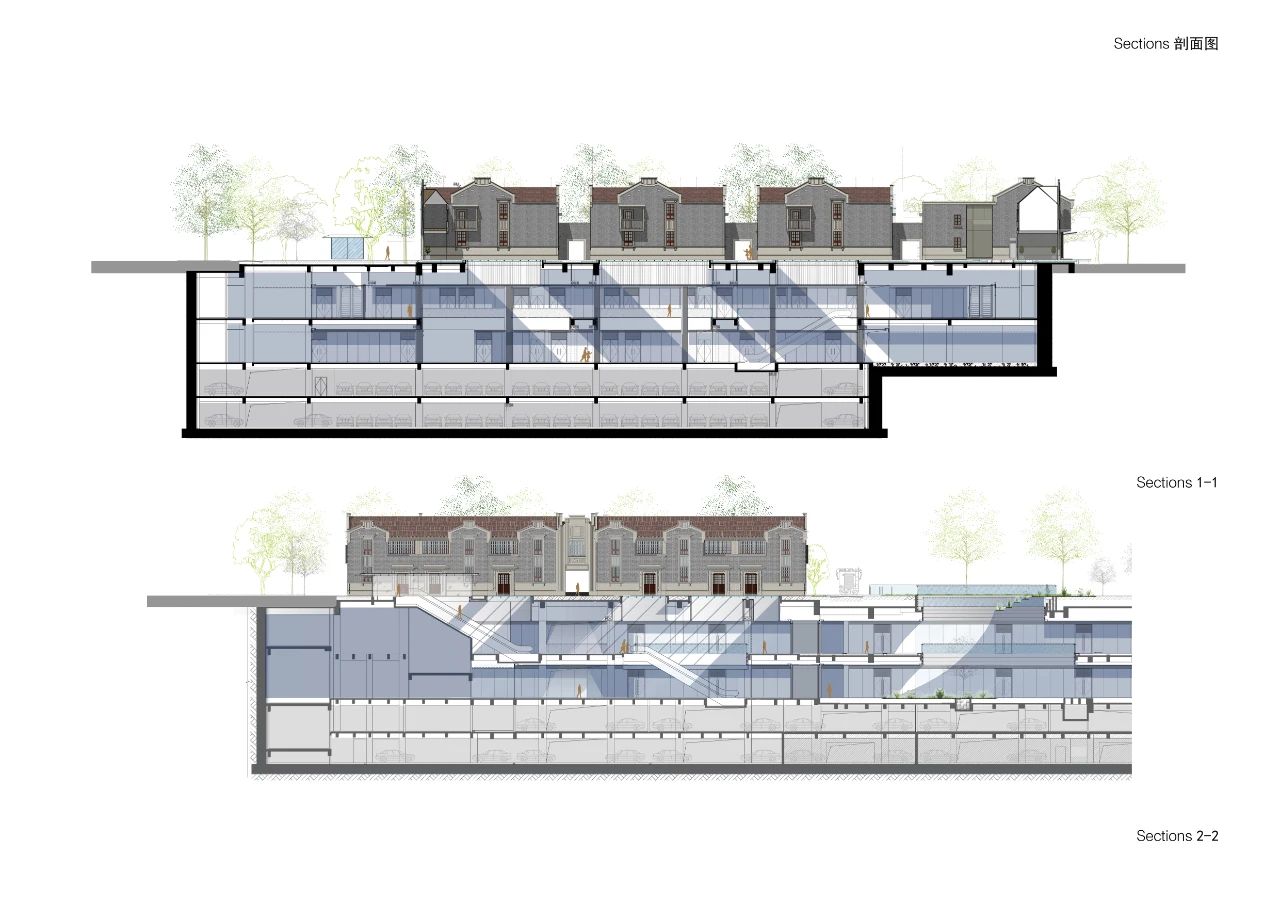

慎余里剖面图

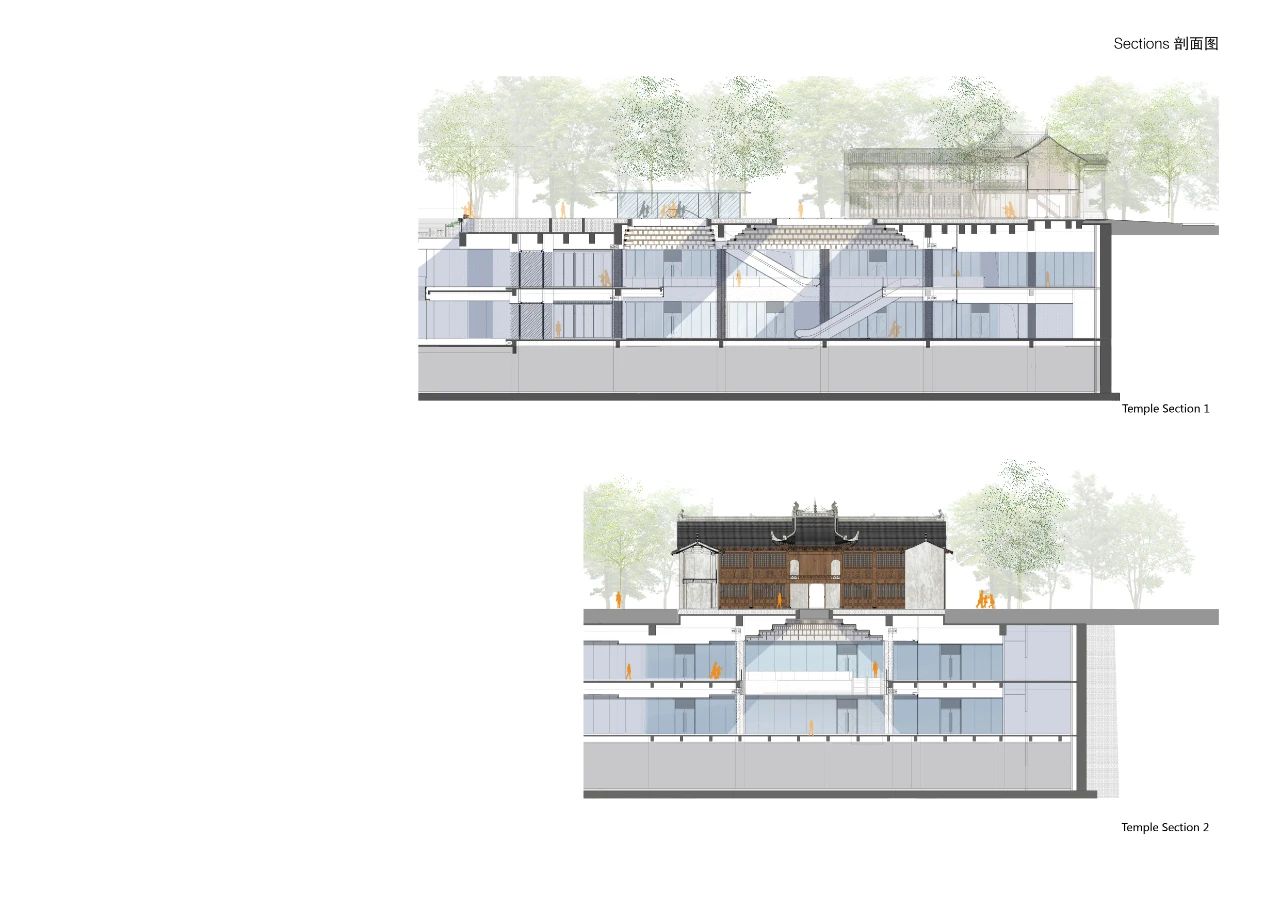

天后宫剖面图
