中国院本土设计研究中心新作:天府农博园主展馆


[版块:项目实践·作品库] [分类:文化建筑] [复制链接] 报告无效帖子查看: 735|回复: 3
版主|拓筑小助手 发表于 2023-1-4 11:55:15 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
来源:中国院本土设计研究中心

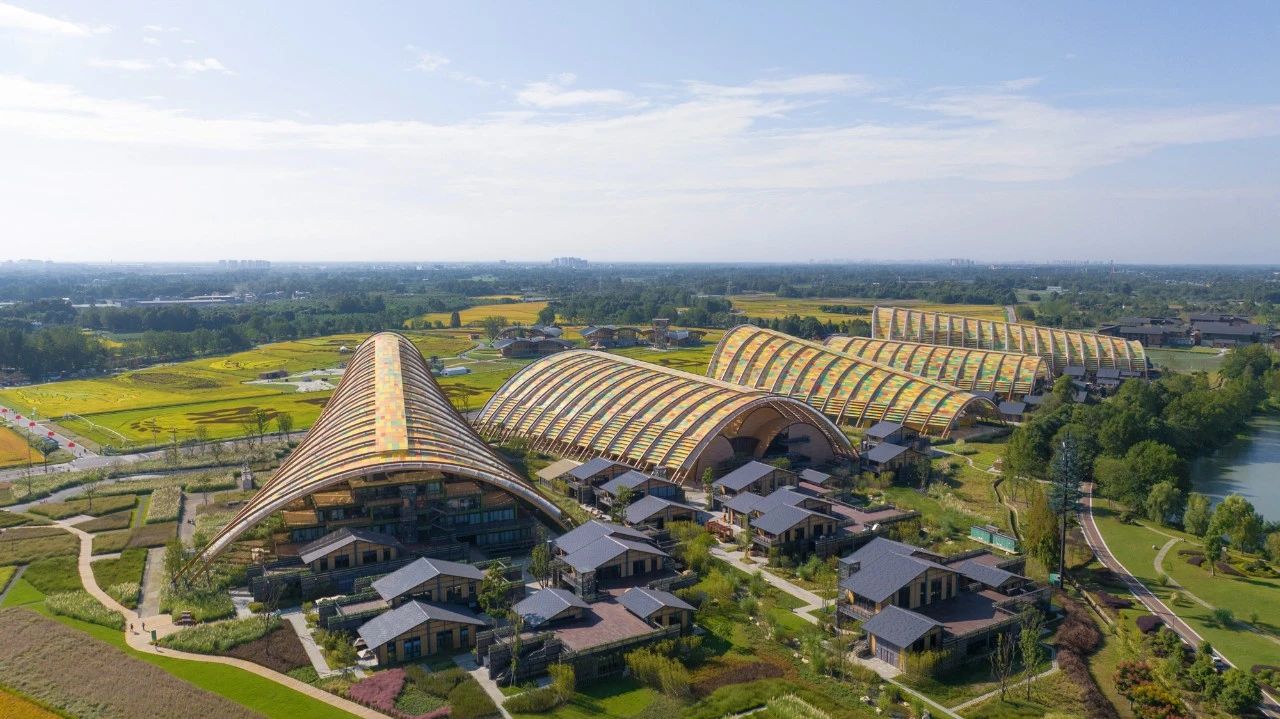

天府农博园项目选址位于新津县兴义镇和崇州市三江镇,紧邻成新蒲快速和成都第二绕城高速,景观及交通条件良好。主场馆位于农博岛片区,成新蒲快速路以北,羊马河西侧,用地面积约 13.5 万平方米。包含农博展厅、会议中心、天府农耕文明博物馆、文创孵化、特色街坊、室外展场等功能,总建筑面积约 13.2 万平方米。四川农业博览会是经国务院批准由省政府主办的三大展会之一,2017 年,省委省政府提出要通过创新办展方式,将四川农业博览会打造成办在田间地头的永不落幕的农博会。

© 存在建筑-建筑摄影
© 李季

创新型会展模式——田间地头、指状渗透

项目摒弃传统封闭型行列式的会展模式,采用“指状”与田园景观互相渗透的布局方式,将室外展场分散布置在建筑周边的林盘特色空间中,形成“田-馆相融”的展会空间模式,实现田间地头办农博的基本理念。

© 存在建筑-建筑摄影
© 李季
© 张广源
本土季展

特色化建筑形态——层峦叠嶂、风吹稻浪

建筑形体取义于成都平原远望层峦叠嶂的远山意向,并提取丰收时节风吹稻浪的建筑形态和色彩,转换为建筑屋面的优美形态和丰富色彩,形成六个别具特色的曲面形体,与大地轻盈相接,成为大田景观的一部分。

© 存在建筑-建筑摄影
© 存在建筑-建筑摄影
© 存在建筑-建筑摄影

复合化功能组成——前展后街、复合多样

项目采用前展后街的布局方式,将多种功能穿插融合。设计充分发掘场地的自然景观优势,将室内展馆、室外展区、林盘展区、大田展区相结合,加入会议中心、演艺中心、文化博览、餐饮购物等多种功能,提供全天候多种体验型空间。

建筑空间拆解图
© 存在建筑-建筑摄影
© 存在建筑-建筑摄影

生态节能

为响应 “田间地头办农博的”办会理念。方案采用指状渗透的布局模式,与田园景观互相渗透,同时为体现农博展览的特色并兼顾遮风挡雨的基本需求,主要采用有顶室外展场的形式。主体建筑则采用外廊式与遮阳防雨棚架结合的方式,通过适当的被动式绿色建筑技术,引导组织气流,营造出舒适的半室外活动空间,这种做法还降低了单位面积的空调能耗,减少人工照明。

借助棚架营造的立体空间和绿建措施-立体绿化
借助棚架营造的立体空间和绿建措施-零能耗空间
© 存在建筑-建筑摄影

展览部分更是做到了近似零能耗的目标,真正实现了与农博相契合的绿色生态理念。建筑开口的设计有效组织气流,形成通风廊道,使得室内温度长时间处于更舒适的状态,人活动的微气候环境得到很大的改善,另外近人尺度采用雾喷附加措施,调节微环境。

借助棚架营造的立体空间和绿建措施导风降温
© 张广源

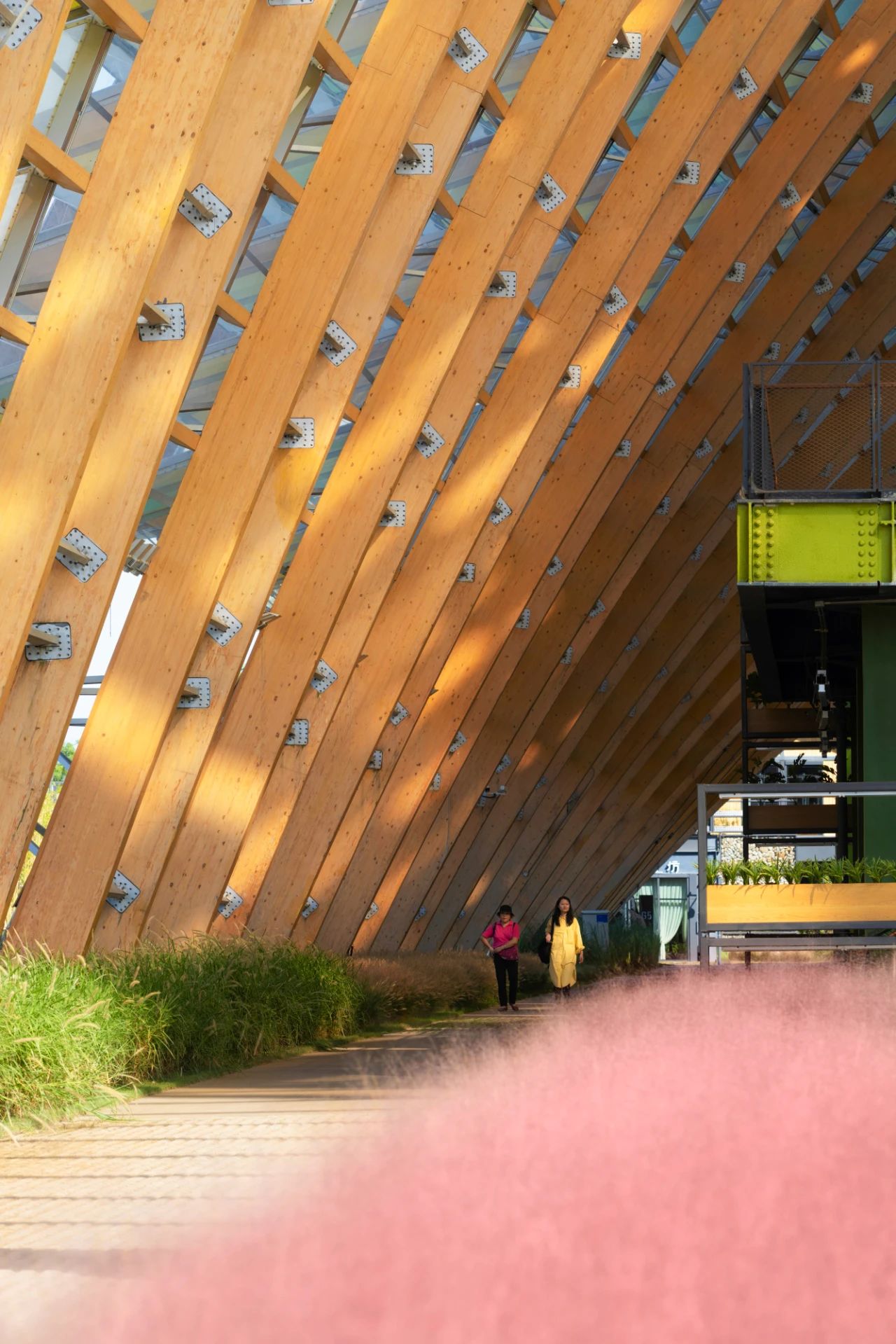

木构棚架

根据农博展览需求,建筑形式为大跨度建筑,结合项目位于农田之中,抛弃掉施工过程中对农田破坏较大、且不可再生的的钢筋混凝土结构形式。而传统的钢结构形式虽然能解决大空间的问题,但同样会产生大量的现场焊接,外包封装等问题也非首选。胶合木结构则是一种可以固碳的负碳材料,更能体现生态与农业特色,且全部为工厂加工,现场拼装、减少了施工误差,保证完成质量。同时木结构源于自然,色彩质朴,符合农业博览特色,是中国传统建筑的精髓,在四川地区也被广泛采用。

木棚架详图
© 张广源

木构体系优势明显,结构性能和防火性能良好,无需二次外立面装修,节能环保,污染小能耗低,施工周期短,精度高,可现场组装,体现出农博的绿色生态。

© 存在建筑-建筑摄影
© 存在建筑-建筑摄影
© 存在建筑-建筑摄影

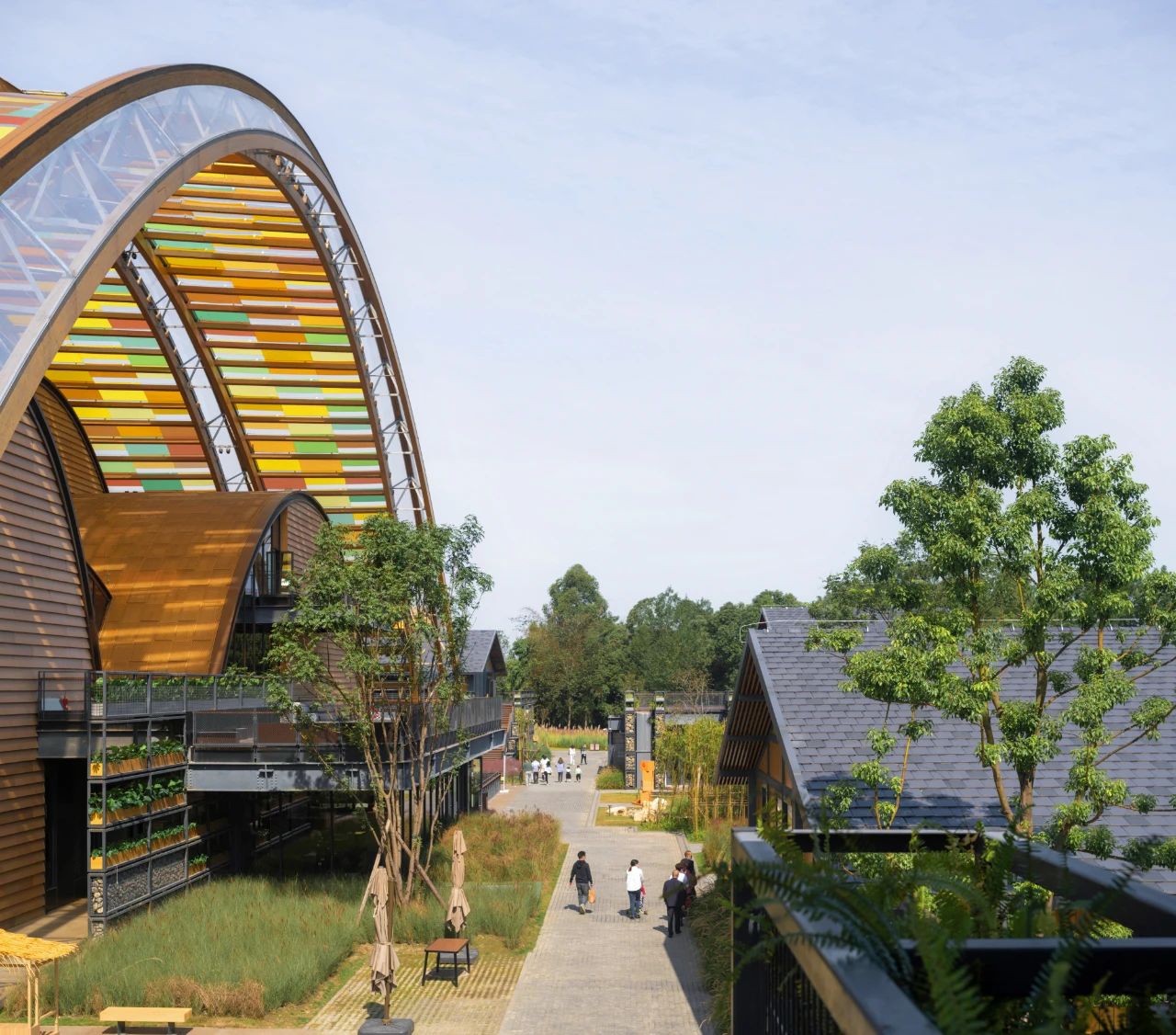

斑斓彩膜

为解决农博展览基本的遮阳挡雨需求,需选用一种建筑材料作为室外展场的顶部围护结构,传统建材如金属屋面则具有不透光的劣势,而玻璃虽然透光,但存在自重大、易自爆、不易围护等缺点,且使用玻璃带来的荷载加大问题会大量增加主体大跨度结构的造价,经济性不好。而 ETFE 膜材则自重轻、透光性好,易着色,可以通过彩色的肌理与彩色的大田相映衬,更好的体现农博理念。而膜材可以在工厂进行加工焊接,现场安装,更具备操作性。

© 张广源
© 存在建筑-建筑摄影

节材装配

棚架内地上建筑部分采用钢框架结构体系,钢柱、钢梁可直接外露,省去了保温和防火涂料表面大量的封装之烦。钢柱表面、工字钢梁侧面用不同饱和度的绿色随机分段涂刷,形成了立面别具一格的色彩和肌理。

棚架与装配可变的展架系统
© 存在建筑-建筑摄影

© 存在建筑-建筑摄影

基于满足定期和长期维护修缮要求的考虑,所有建筑外廊均采用开放式吊顶系统,其中吊挂的 2mX2m 的镂空金属格架单元可以根据功能需要随意组合,既可嵌灯,也可局部封装金属网遮挡管线。在室内空间中的格架之间嵌入不同颜色的吸声条板,形象表达了纵横交织的田耕肌理。

© 存在建筑-建筑摄影
© 存在建筑-建筑摄影

植入自然

为了把景观引入拱棚,在室内营造出户外田园的感觉,在边界处,建筑伸入田野的同时,也将外部景观环境延展至拱棚内,模糊弱化建筑与自然的边界,增加与自然全天候接触的机会。在空间内部,将种植槽、滴灌系统、花槽组合在标准钢架单元内部,进而组合成穿插在空间中透光点景的绿植幕墙。

© 李季

幕墙上植物的搭配选择适宜在半室外环境生长的的绿植种类,并配合紫外线光谱灯促进植物光合作用,形成了拱棚内部有机富氧的微生态系统。除少量的封闭交通设施外,拱棚内的垂直交通空间均具备自然通风、采光和景观视野并可方便串联平台,既提升了平台间参与性的行为体验,亦可减少机械通风和人工照明带来的能源消耗。

© 存在建筑-建筑摄影

项目图纸

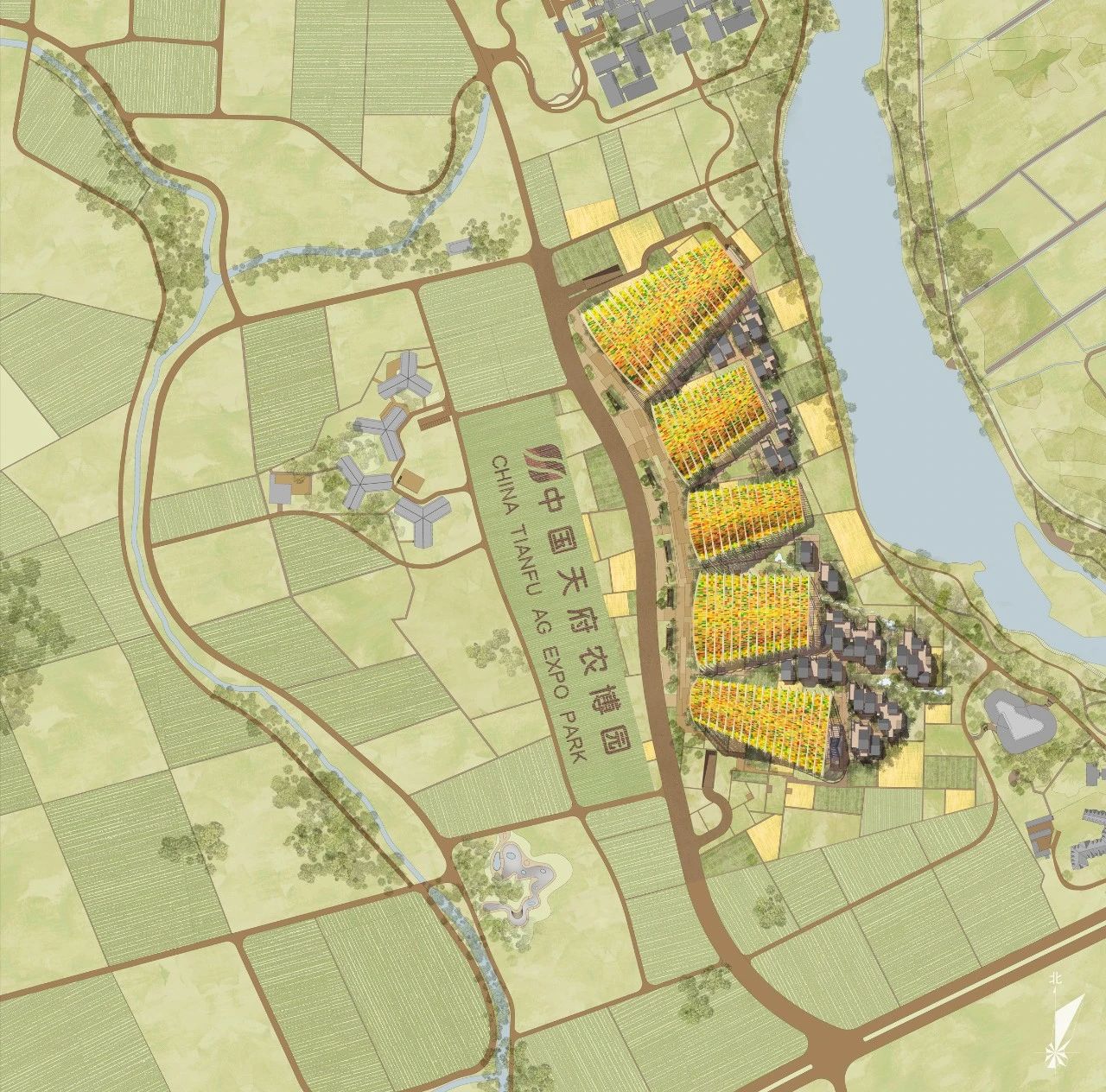

大范围总图
总平面图

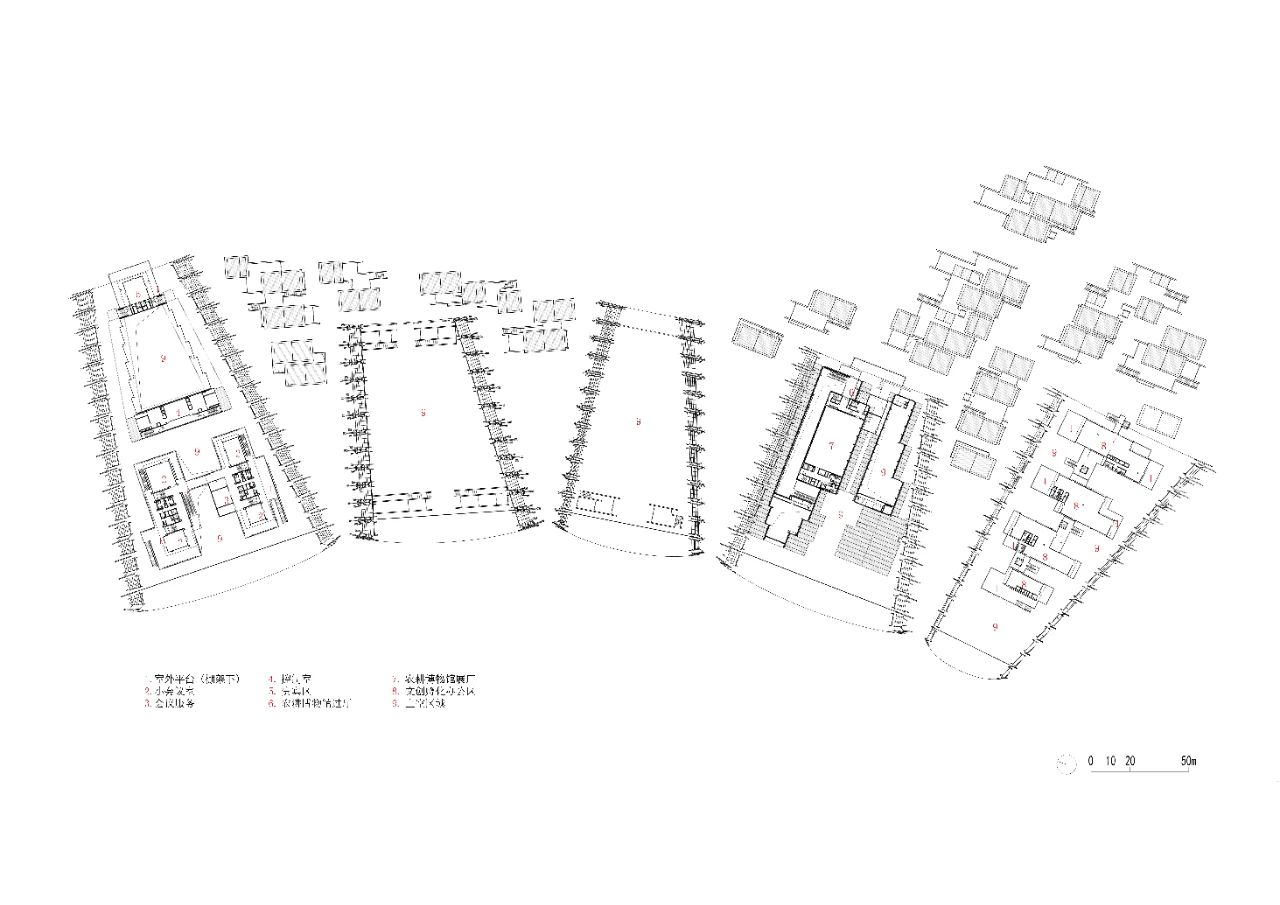

一层平面图
二层平面图
三层平面图
剖面图
剖面图
剖面图

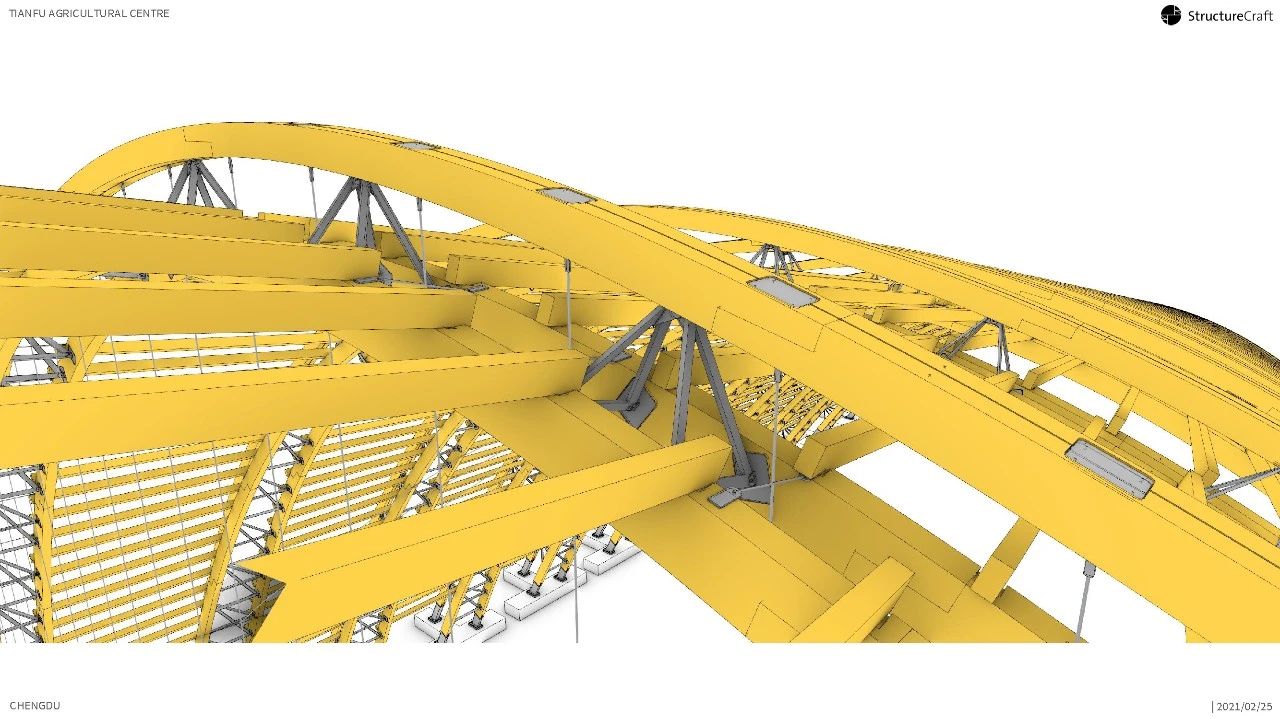

木棚架节点

网屏连接节点
稳定锁接节点

G1会议中心绿植幕墙墙身详图
G6林盘商界石笼幕墙墙身详图

项目信息
项目名称:天府农博园主展馆
建筑事务所:中国建筑设计研究院有限公司 本土设计研究中心
主创建筑师:崔愷、康凯
设计团队:
建筑:吴健、马欣、张一楠、陈谋朦、蒋涧楠;
总图:齐海娟;
室内:魏黎、王佳旭;
结构及机电工程设计: 史杰、郭俊杰、张优优、刘浩男、李明娟、鲍晨泳、杨飞、胡洁婷(结构);车爱晶、陈静、李雪晴、禚泽华(给排水);李京沙、姜红、李想、赵雪莲(暖通);马霄鹏、邵子尧(电气);刘艳雪、张雅维(智能化);
木结构设计顾问:加拿大StructureCraft Builder,上海思卡福建筑科技有限公司
ETFE膜结构设计顾问:上海海勃膜结构股份有限公司
幕墙设计顾问:道澈科技(北京)有限公司
照明设计顾问:北京宁之境照明设计有限责任公司;
景观:路璐、刘玢颖、候月阳、任威、赵金良、魏晓玉、冯然、孟语 ;
项目详细地址:四川省成都市新津区兴义镇
项目完成年份:2022-10-30
建筑面积(平方米):  131769平方米
业主:四川天府农博园投资有限公司
施工:北京城建集团
摄影师:张广源、李季、存在建筑-建筑摄影
