【周年庆原创】建筑立面改造——广告店招和空调机位整治


[版块:建筑师讨论区] [分类:原创作品] [复制链接] 报告无效帖子查看: 14668|回复: 39
双平台永久会员|xxingc 发表于 2012-6-3 16:55:55 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
这个建筑立面改造项目是我参与的第一个实际项目,因为改造范围较广,参与该项目的人数还比较多,设计改造过程如下:

1.  实地调研拍照;
2.  分区段;比如商业区、办公区、住宅区、混合区域等;
3.  对各个区段的建筑分类;比如A类建筑(清洁墙身,整治广告店招及空调机位),B类建筑(在A类基础上强化建筑基座,改造立面),C类建筑(其他);

通过分类,发现A类建筑居多,重点需要整治广告店招及空调机位,所以特出了一本《广告店招及空调机位整治导则》,我主要负责空调机位整治导则的部分,也参与了部分建筑立面改造。

PS:不知道其他设计团队如何做立面改造的方案,我们工作室对着照片和总平面图把所有建筑SU建模,工作量灰常之大啊!!

上图啦~~~~~~~~~~~~~~~~~~~~
心怀日月,胸纳星辰,笑世上荣华富贵;笔下梅兰,杯中竹菊,有此间雅趣闲情~
 楼主 | 双平台永久会员|xxingc 发表于 2012-6-3 16:55:56 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

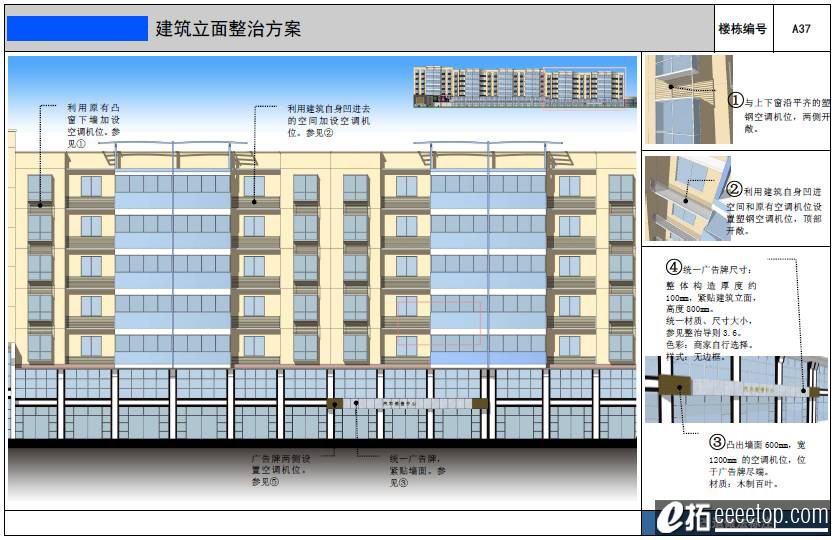

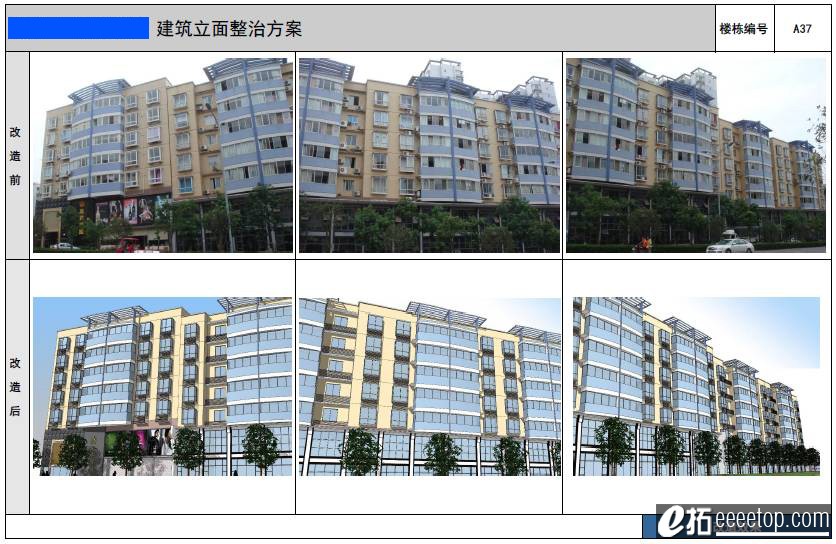

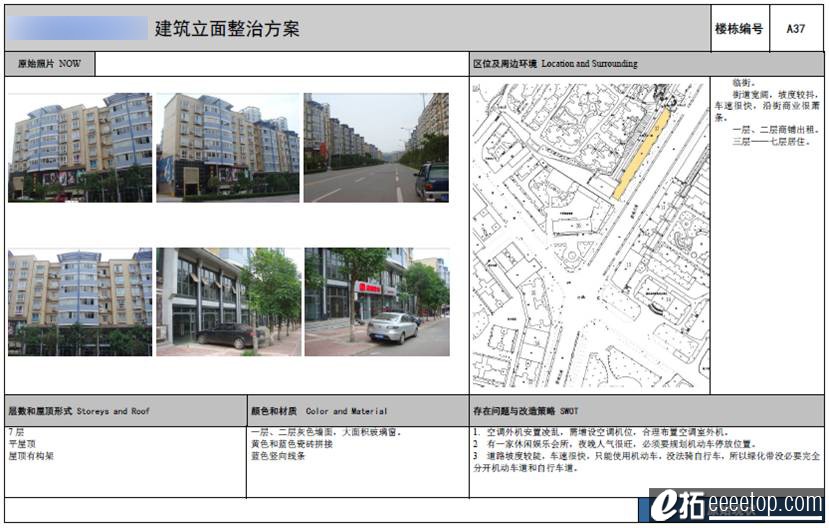

建筑立面改造部分:




所有建筑的立面改造模式及排版基本都是这样滴~所以我就只举这一个例子啦~


心怀日月,胸纳星辰,笑世上荣华富贵;笔下梅兰,杯中竹菊,有此间雅趣闲情~
 楼主 | 双平台永久会员|xxingc 发表于 2012-6-3 16:55:57 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

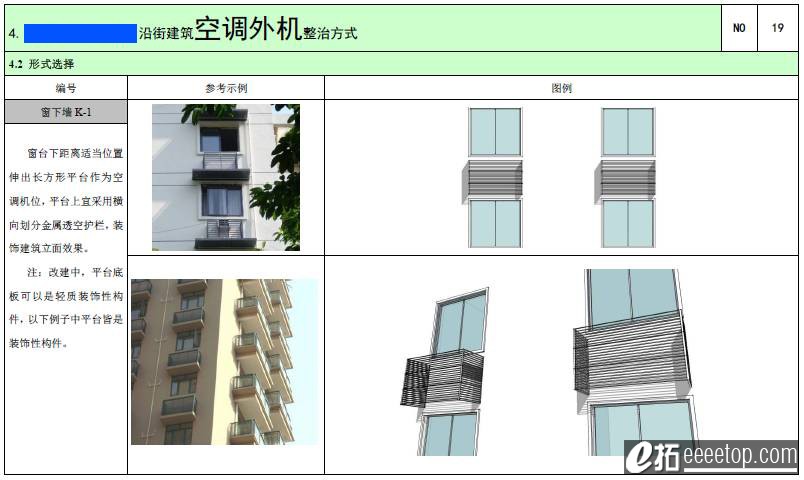

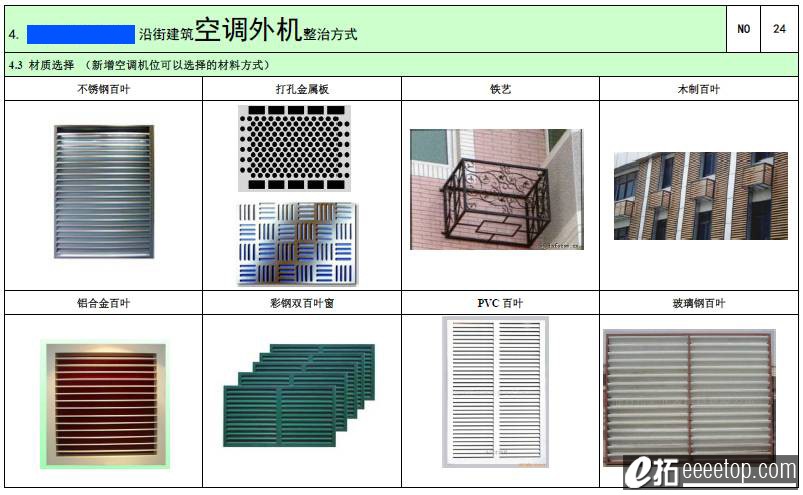

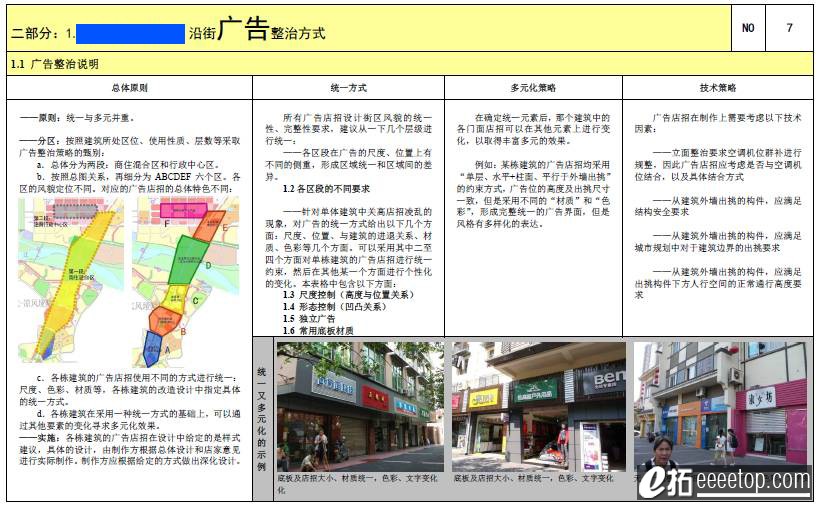

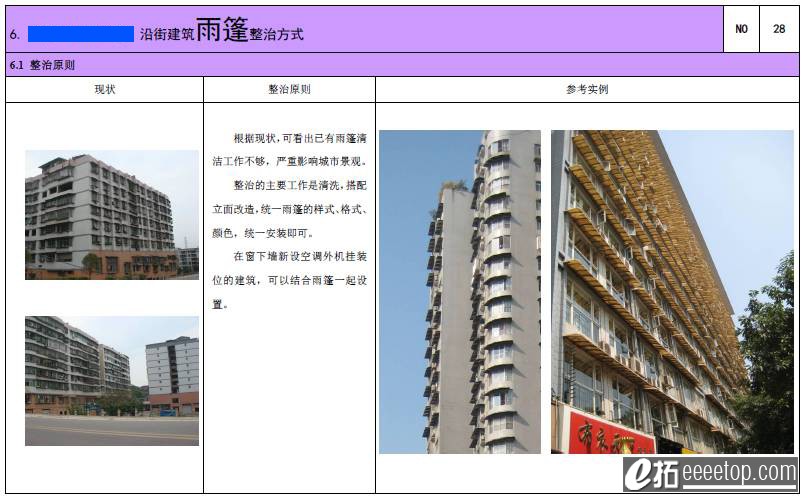

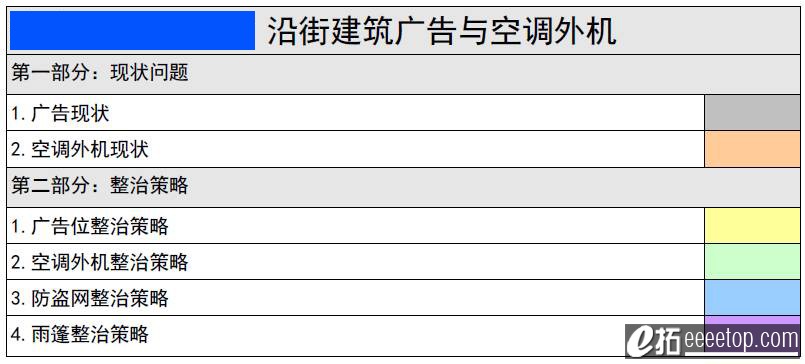

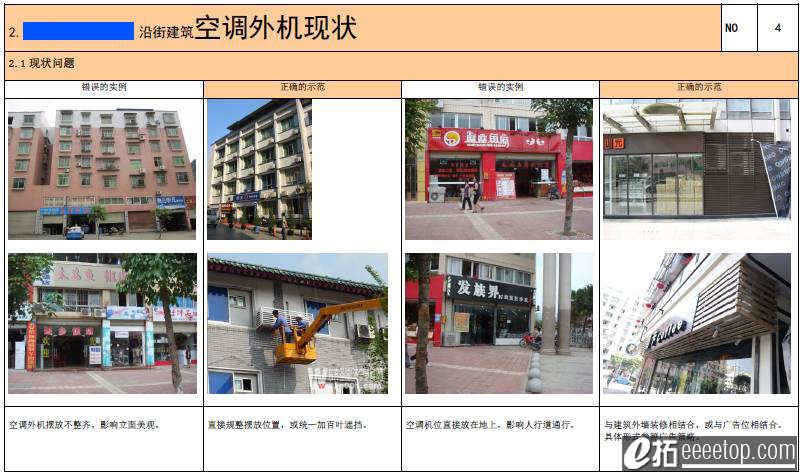

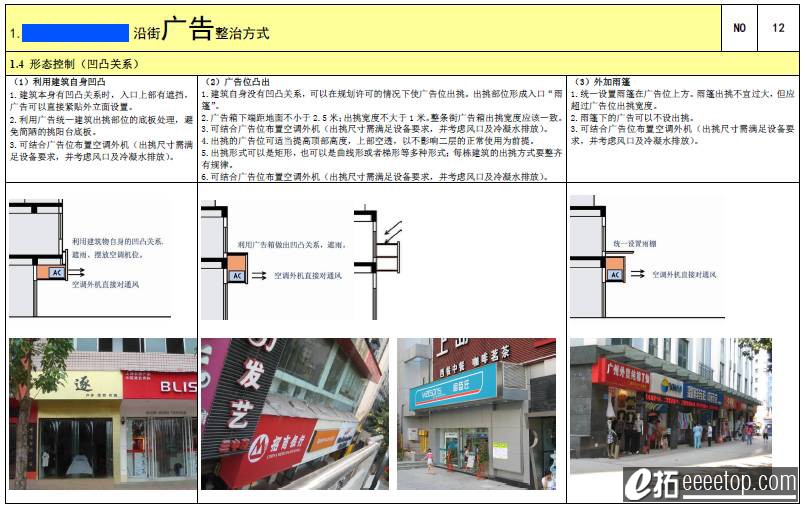

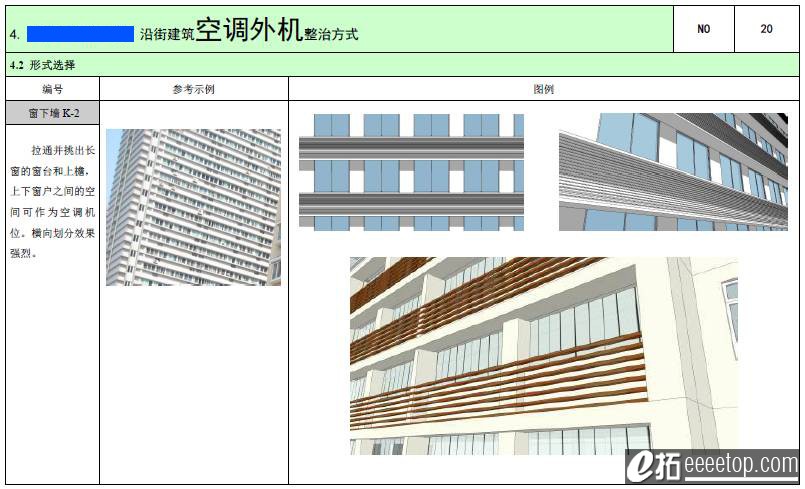

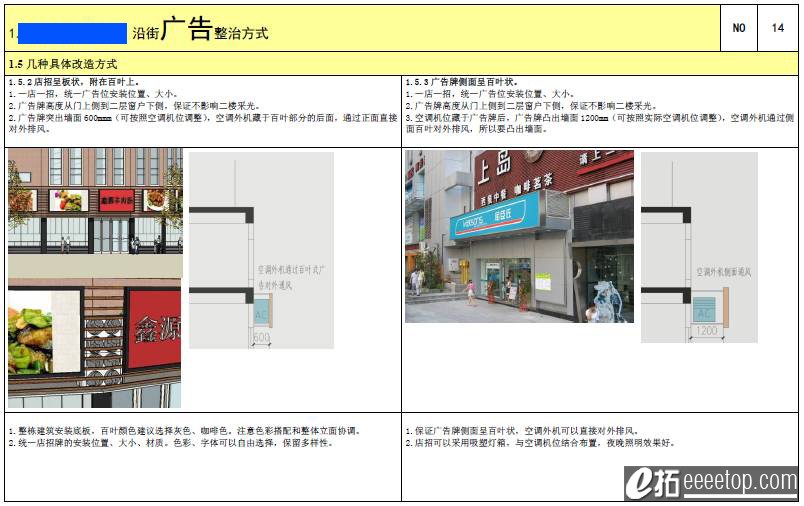

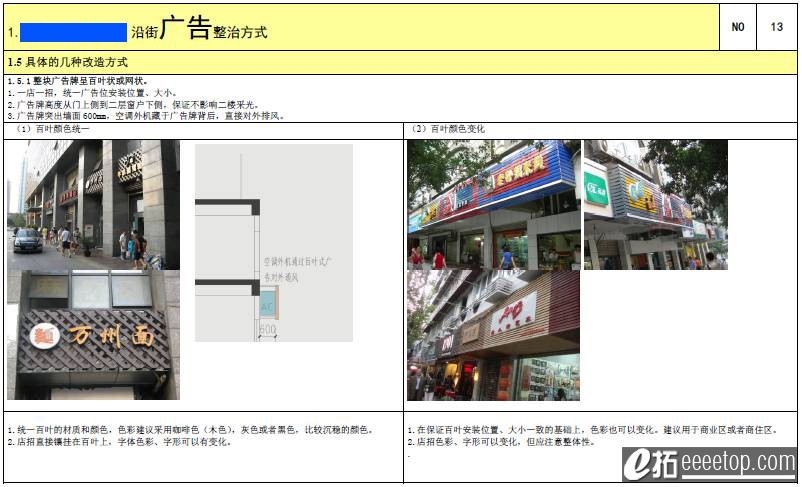

广告店招及空调机位整治导则部分~~~~~~~~~~~~~~~~~











心怀日月,胸纳星辰,笑世上荣华富贵;笔下梅兰,杯中竹菊,有此间雅趣闲情~
 楼主 | 双平台永久会员|xxingc 发表于 2012-6-3 16:55:58 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币









这本整治导则还是有一定厚度的,我只贴了部分出来,希望可以让大家了解概况~~

评分

参与人数 3e币 +50 收起 理由
wendy + 10 交流多进步,碰撞思维火花最珍贵。
kamikize + 20 交流多进步,碰撞思维火花最珍贵。
mnhy888 + 20 爆料兼分享,分享总让我们知更多。

查看全部评分

心怀日月,胸纳星辰,笑世上荣华富贵;笔下梅兰,杯中竹菊,有此间雅趣闲情~
拓都将军|kamikize 发表于 2012-6-3 17:19:39 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
很好很详细。
再短的路不迈开双脚也永远无法到达
拓乡士官|luoshengzhi 发表于 2012-6-3 18:19:23 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
做得很好。。。
管理员|深圳老梁 发表于 2012-6-3 19:09:31 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
你的做的东西跟我在华南理工刚读研时,做的东西差不多哦。我当时也是在做立面改造,呵呵。
 楼主 | 双平台永久会员|xxingc 发表于 2012-6-3 20:21:55 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

哦~难道研究生必做立面改造?呵呵~
不知道设计院立面改造的项目多不,感觉学院里面立面改造的项目还蛮多的~
超级版主|wendy 发表于 2012-6-3 22:06:25 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
xxingc 发表于 2012-6-3 20:21
哦~难道研究生必做立面改造?呵呵~
不知道设计院立面改造的项目多不,感觉学院里面立面改造的项目还蛮多 ...

嗯,我在设计院基本没碰到过立面改造的项目呢。
拓都将军|bm88067880 发表于 2012-6-3 22:24:25 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
改造神马的最有意思了
 楼主 | 双平台永久会员|xxingc 发表于 2012-6-3 22:35:02 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
wendy 发表于 2012-6-3 22:06
嗯,我在设计院基本没碰到过立面改造的项目呢。

是不是立面改造不赚钱啊,所以设计院不屑接手……
超级版主|wendy 发表于 2012-6-3 22:36:54 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
xxingc 发表于 2012-6-3 22:35
是不是立面改造不赚钱啊,所以设计院不屑接手……

我还正想问是不是都很能赚钱呢,所以都被学校的老师们抢走了。
拓土新兵|liuyijun1183 发表于 2012-6-22 22:53:05 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
谢谢楼主分享
拓乡士官|justonetoo 发表于 2012-10-19 12:21:37 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
I've got similar projects before, it's pretty interesting.
拓土新兵|arch-hami 发表于 2012-10-20 10:48:12 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
xxingc 发表于 2012-6-3 16:55
建筑立面改造部分:

感觉还不错
