小弟这次打打酱油,此贴完全是引导我朋友发的,以下设计是 @哇哈哈@傻子才悲伤 力联手完成。

我只发任务书,内容由傻子才悲伤发哈,收到的E币和宝石权归傻子才悲伤

评分请下跳2L评分给傻子才悲伤!

某高校青少年文化艺术中心方案设计任务书


一、项目名称:某高校青少年文化艺术中心(关键词:高校——投资受限,采光通风方式受限)
二、建设地点:中国西部某高校内湖畔(关键词:湖——景观资源)
三、项目概述:
西部某高校根据校园发展需要及师生精神文明需求。在该校内湖畔两块空地拟建一青少年文化艺术中心,为学生、教职员工及游客提供丰富的文化生活。建筑面积约6600㎡。(关键词:游客——动态交通组织)
四、用地概况:
该项目位于该校两条校内人车混行道路交叉口,两侧临路,余侧临湖。北侧、东侧均有现状教学建筑。用地有较大坡度。用地面积11826㎡。(关键词:坡度——合理利用坡度,处理好亲水和多个平场地的出入口的关系)
五、规划设计要求:
1、  建筑容量控制指标:
(1)建筑覆盖率:不大于50%(关键词:50%——不可能铺开做,必定有竖向设计)
(2)建筑高度:以一至二层为主,高度不大于10m,局部可以三层,高度不大于15m(关键词:10M15M,高度基本不受限,但全部高空间产生浪费)
2、建筑退距退让参《成都市规划管理条例》2008版。临湖一线如有充足理由,退界可有一定突破。(关键词:参——则无须严格执行)
3、本地块除文化艺术中心功能外,应同时担负一定的校园休闲广场(不小于800㎡)及停车场功能。(关键词:休闲广场,停车场——静态交通组织,与主出入口的关系)
4、规划设计应做好交通组织设计,减少对校园道路的压力。(关键词:交通组织——主出入口们的缓冲)
5、规划设计必须做好无障碍设计。(关键词:无障碍——按无障碍坡度要求,完全不改造地形势必解决不了)
6、配建停车位指标:机动车不少于0.7/100㎡,非机动车不少于1/100㎡。(关键点:海量停车位,大体量抢夺主出入口风头。)
六、建筑组成及设计要求:
1、  活动用房 2360
(1)排练中心600㎡,其中大排练厅240㎡(含更衣2*16㎡),中排练厅160㎡(含更衣2*12㎡),小排练厅100㎡(含更衣12㎡),储藏间。(关键点:无柱,净高。)
(2)演出中心800㎡(含300座观众厅,舞台,后台,门厅及休息厅)(关键点:瞬时大人流量,无柱,净高)
(3)音乐茶座200㎡(含服务间、小卖部等)(关键点:吵,其实可以室外)
(4)少儿活动室160(吵,单独动线。)
(5)展览中心600㎡(含储藏间20㎡)
2、专业工作用房 1045(关键点:动静分区,其实是两组功能分区)
(1)文艺工作室100
(2)美术工作室100(光线要求)
(3)书法工作室100
(4)文学工作室50
(5)音乐工作室100(吵)
(6)摄影工作室50(光线要求)
(7)舞蹈工作室120(吵,净高要求)
(8)戏剧工作室100(吵)
(9)器乐工作室100(吵)
(10)艺术沙龙200(不一定是独立房间)
(11)储藏间25
3、学习辅导用房 525(独立而有所联系的动线)
(1)小教室5*50
(2)中教室2*75
(3)大教室1*100
(4)教员休息室25
4、行政管理用房 285
(1)办公6*20
(2)会议75
(3)接待50
(4)门卫20
(5)储藏20
5、其他 2310(关键点:约1/3交通面积,不可能铺开做)
包括大厅及各层的水平与垂直交通面积、卫生间等。
以上面积均以轴线面积计,总建筑面积6600㎡,允许面积误差正负3%
地形图:

评分

参与人数 5e币 +85 +2 收起 理由
凯诺hunter + 5 爆料兼分享,分享总让我们知更多。
nichenkai + 5 发帖即功夫,积极参与能力提高快。
KevinXu24 + 20 还不错
蓝雪饮剑达达 + 5 + 1 好贴皆原创,多学多思多练多设计。
luna + 50 + 1 拯救地球!!

查看全部评分

当你老了,还记得一起玩ETUO的日子么
拓邑团练|傻子才悲伤 发表于 2012-7-11 16:36:24 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 傻子才悲伤 于 2012-7-11 16:53 编辑

初来乍到。。
有幸与哇哈哈大师合力完成一个小小的设计。。。
作为一个正式踏入职场前的小小预热。。。
望捧场。。
望拍砖。。

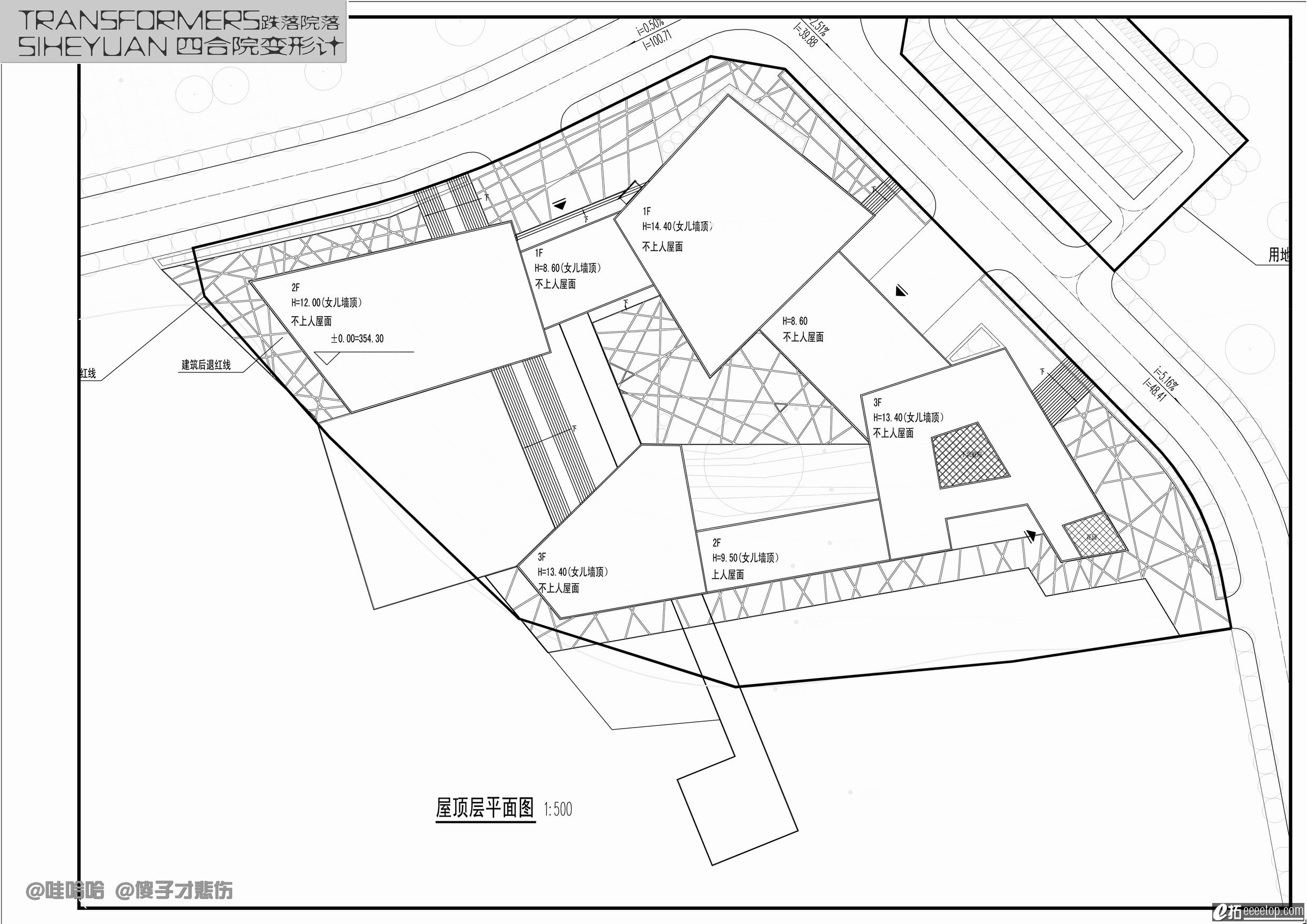

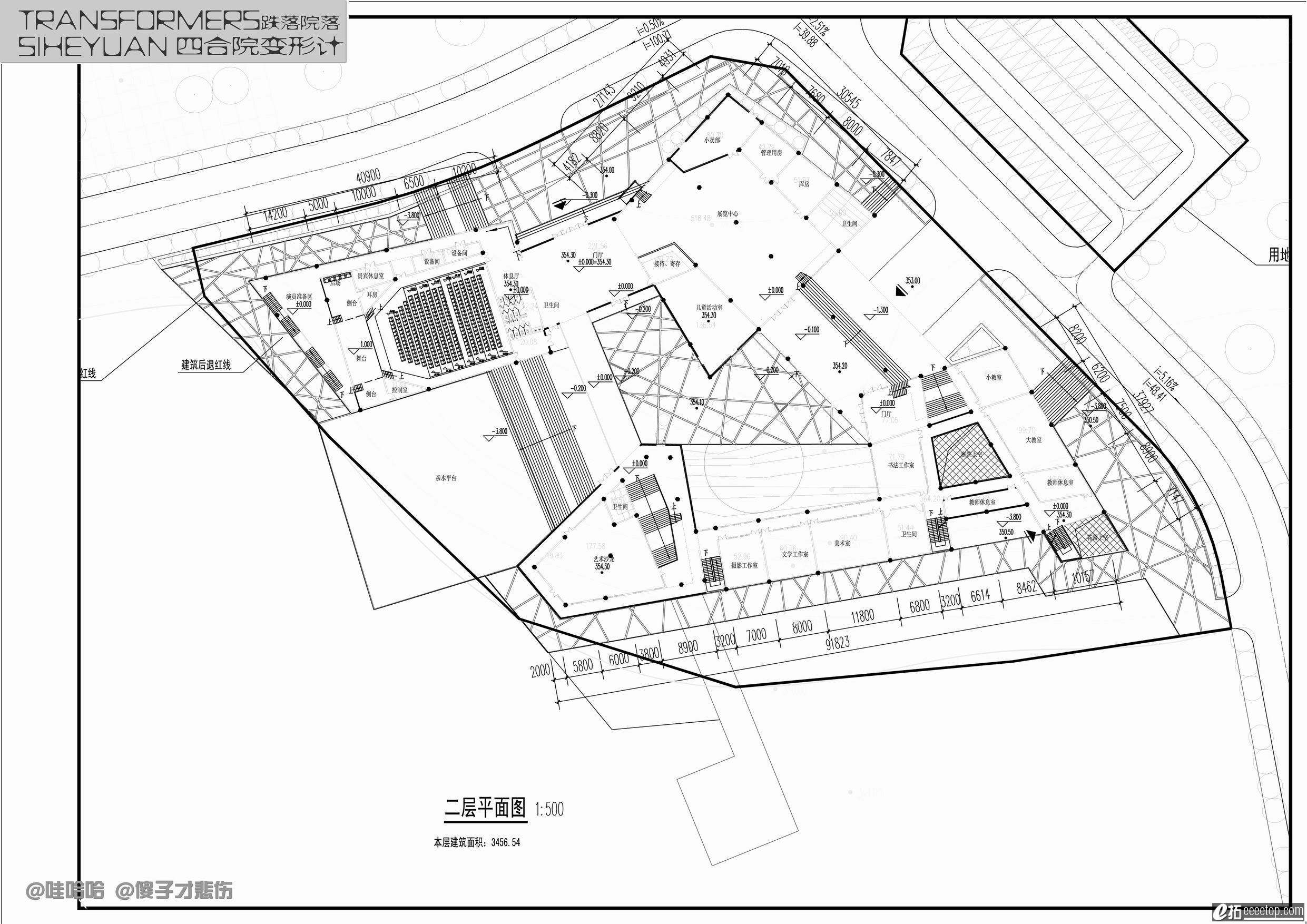

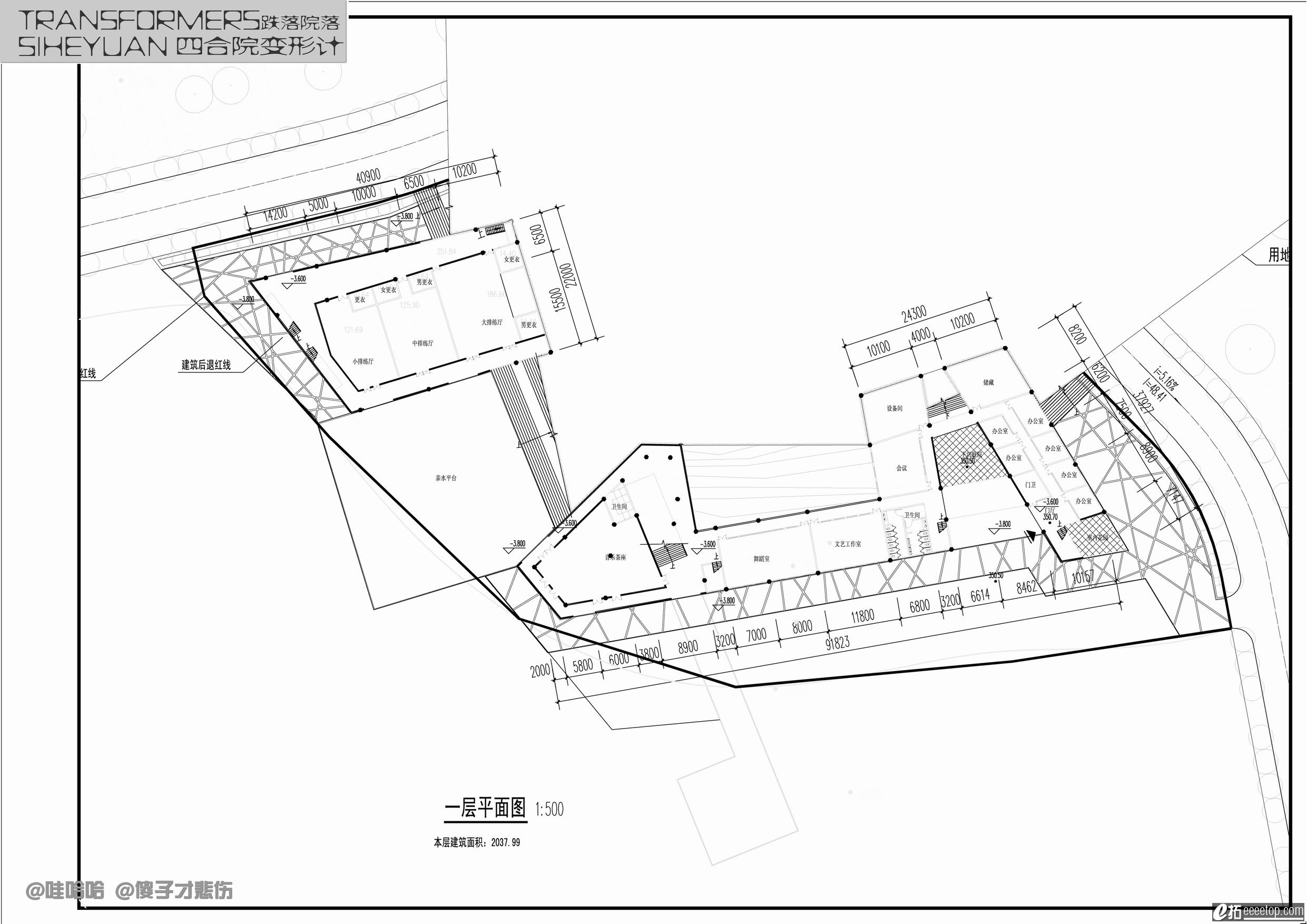

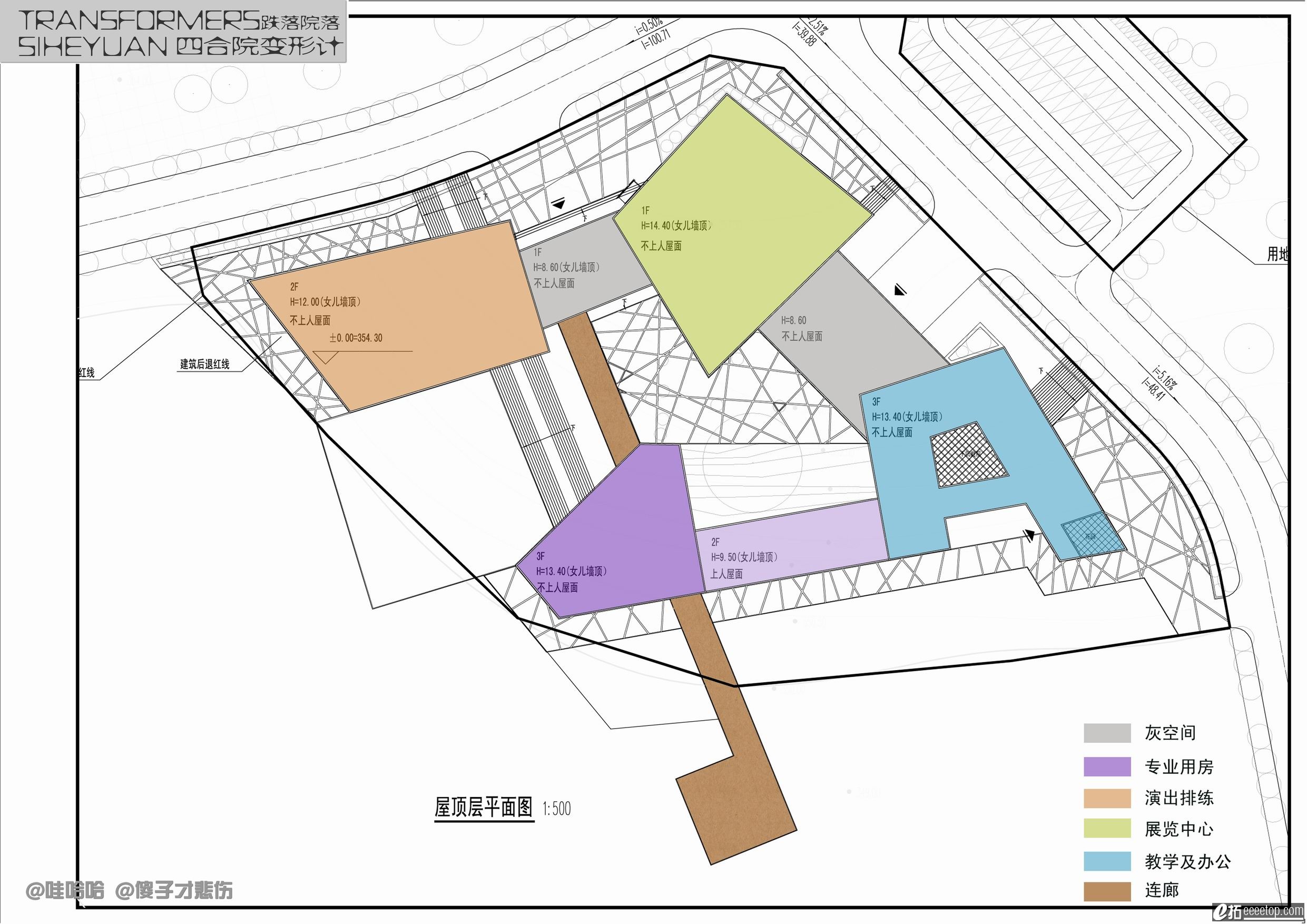

上图说话:

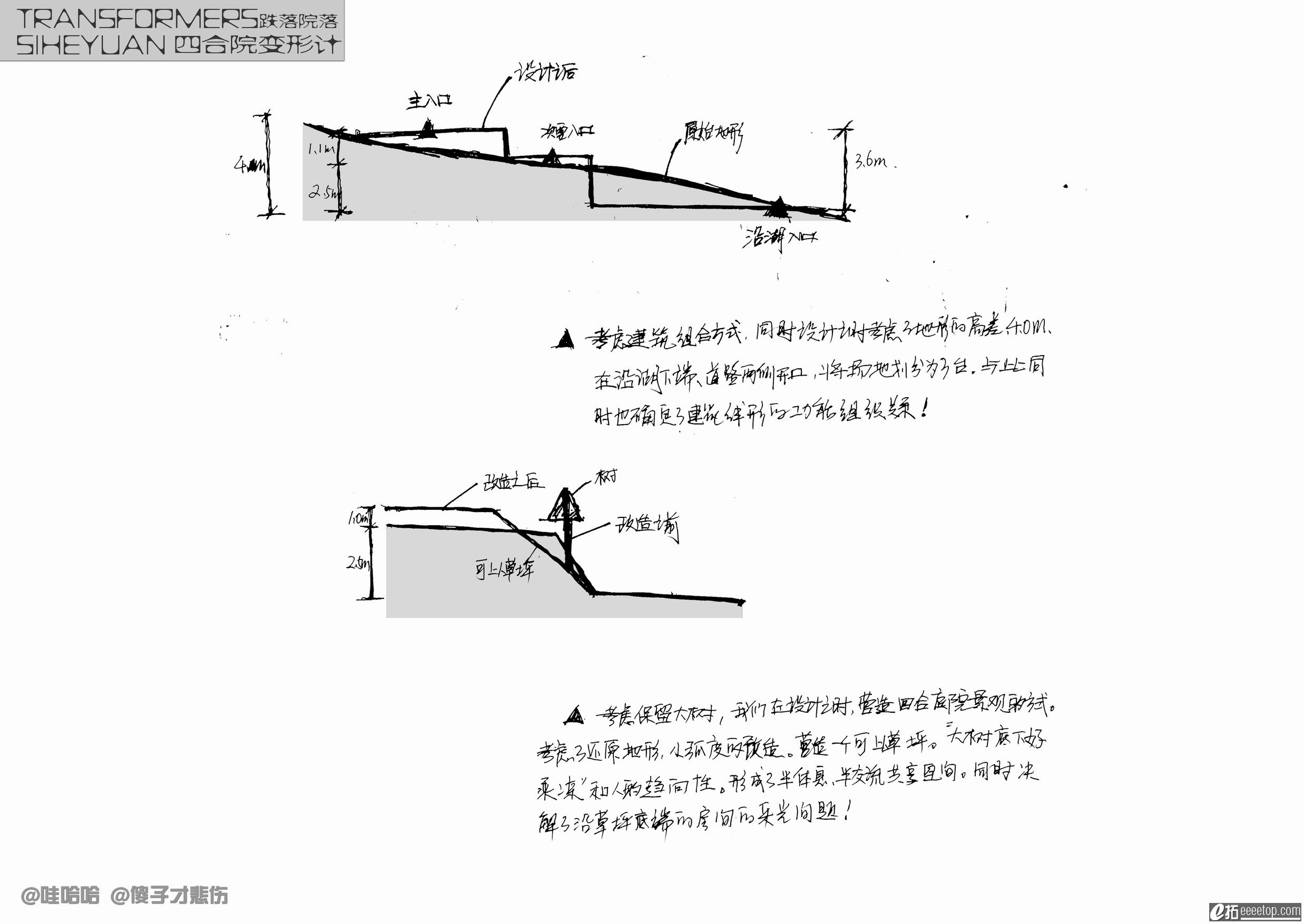

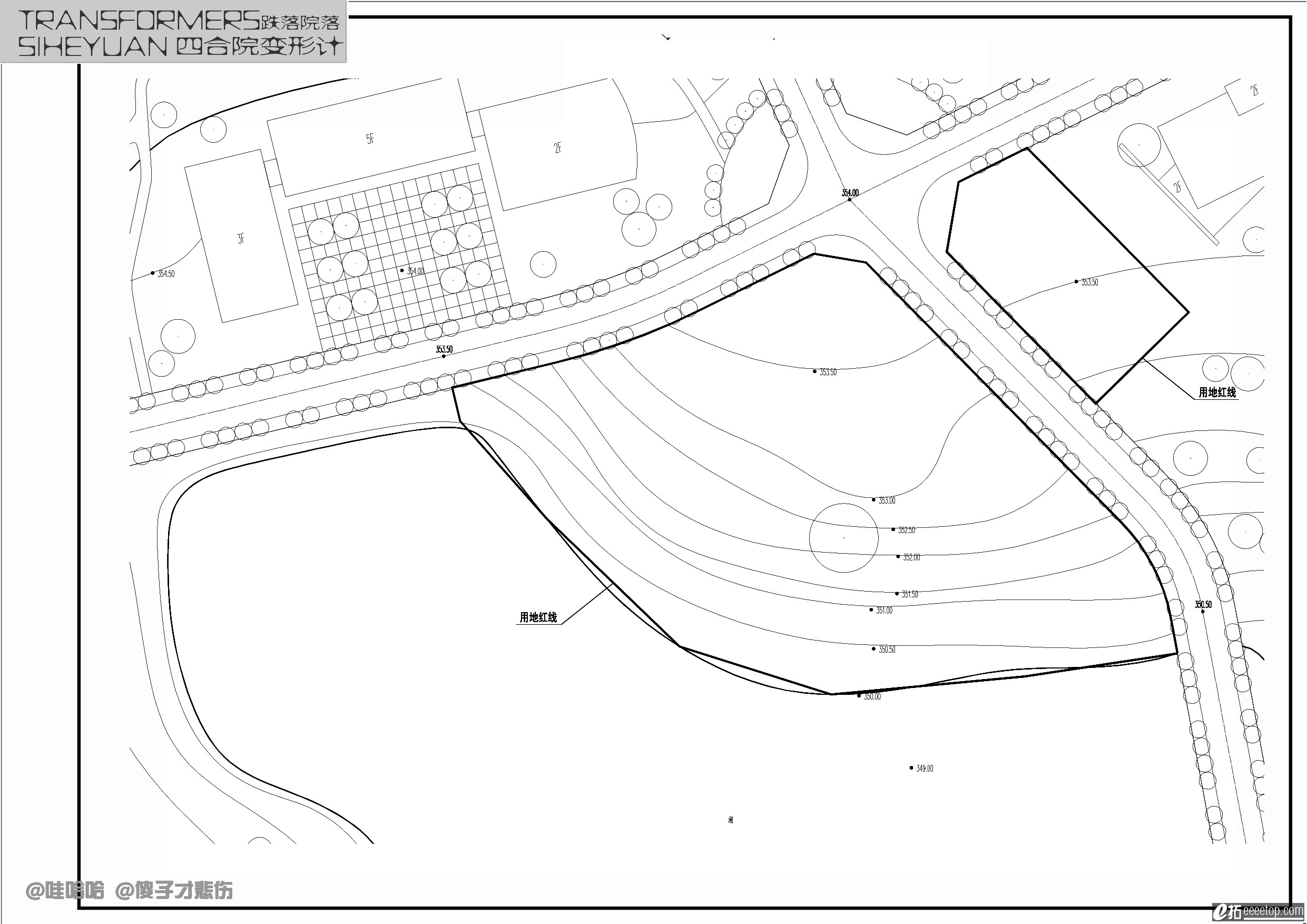

附地形图(隐藏条件:1、两侧用地,是否有如此独立的功能可以分出来?是否有必要分出来?29米道路为校园小路,宜否建过街楼?3、与外部的竖向关系,低点只有一个点平接,能否做主出入口?4、沿湖面以足够长到所有需要景观面一起使用?5、现状建筑的高距比,是否需要图底呼应?)


评分

参与人数 15e币 +239 +7 收起 理由
馍馍酱mimo + 5 发帖即功夫,积极参与能力提高快。
caoxiaohh + 1 支持原创 很好很好
流浪158 + 1 发帖即功夫,积极参与能力提高快。
sy147 + 2 发帖即功夫,积极参与能力提高快。
13883195164 + 5 好贴皆原创,多学多思多练多设计。
tramin + 5 上等好作品,拯救未来世界全靠您。
蓝雪饮剑达达 + 5 好贴皆原创,多学多思多练多设计。
593308887 + 5 + 1 激励了我们,让我们有更强烈的学习愿望
xxingc + 1 上等好作品,拯救未来世界全靠您。
wendy + 1 交流多进步,碰撞思维火花最珍贵。

查看全部评分

 楼主 | 拓邦元帅|哇哈哈 发表于 2012-7-11 16:39:35 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
预留此楼,发其他作品!
当你老了,还记得一起玩ETUO的日子么
拓乡士官|ddmliu 发表于 2012-7-11 16:59:20 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
21世纪什么最重要

点评

水的很有想法。  发表于 2013-10-22 16:32
这位筒靴,你要表达什么?  发表于 2012-7-12 00:50

评分

参与人数 1e币 +1 收起 理由
helloke111 + 1 宝石最重要,哈哈

查看全部评分

拓土新兵|404306831 发表于 2012-7-11 16:59:34 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼主拯救地球就靠你了
拓土新兵|雷波 发表于 2012-7-11 16:59:55 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
牛人  拯救未来 就靠你了 加油哦
拓土新兵|hefan999 发表于 2012-7-11 17:03:34 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
这你妈我要画一个月
拓土新兵|小川娃 发表于 2012-7-11 17:03:49 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
喊你们别去拯救地球啊,我们需要你们!
拓都将军|qiujialin 发表于 2012-7-11 17:07:10 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
呵呵

点评

看帖留下脚印是美德,但是,呵呵,两个字真不知道咋个回复!  发表于 2012-7-12 11:25
几段唏嘘几世悲欢
拓都将军|qiujialin 发表于 2012-7-11 17:08:17 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

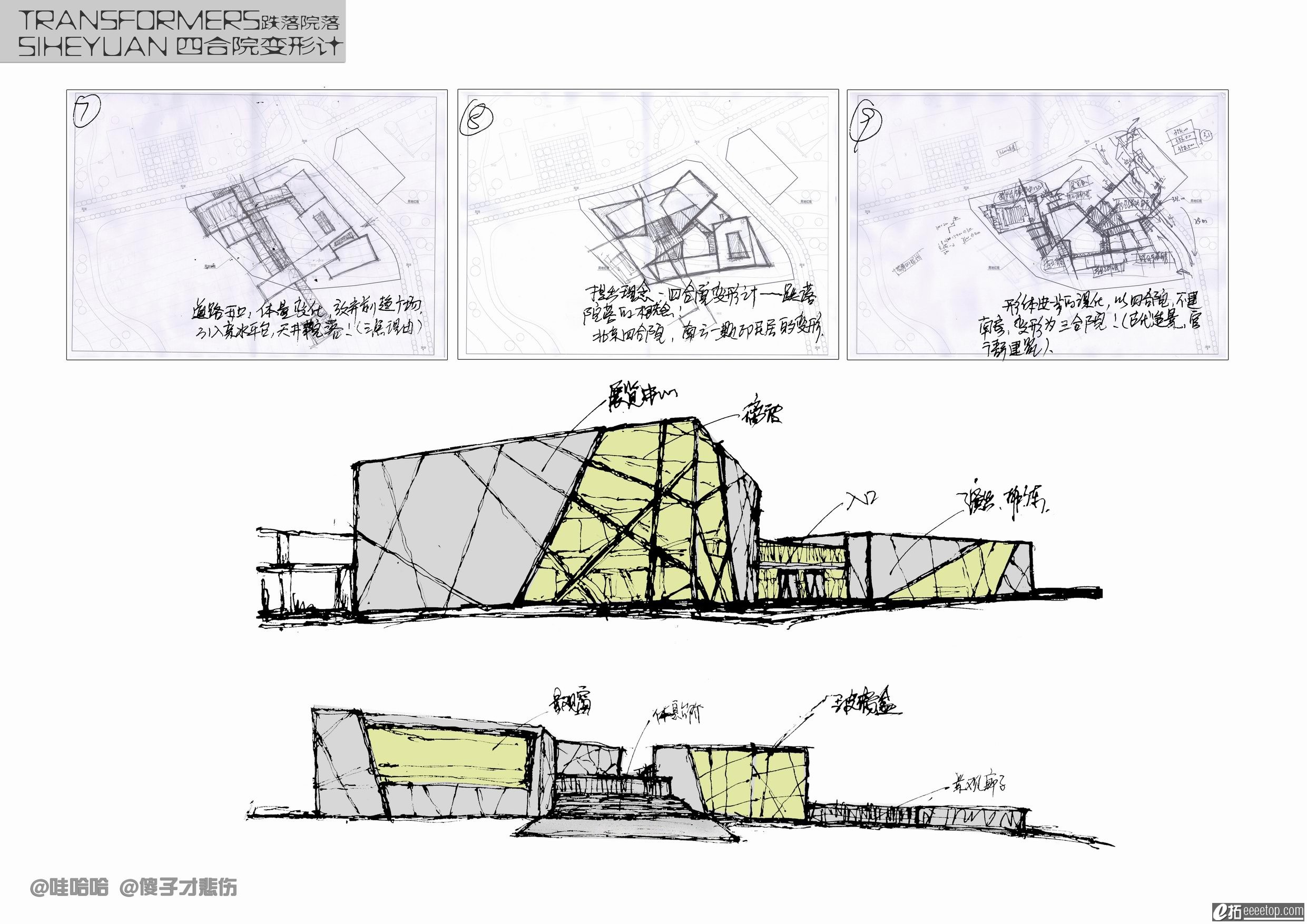

这手绘分析真是不错
