关于组件剖切开口的小教程

**wwj1204** · 年费VIP会员|**wwj1204** 发表于 2011-9-16 21:58:01

发的第一个帖子，还是老K老师教的做法。谢谢老K和老k。

剖切开口的做法如下：

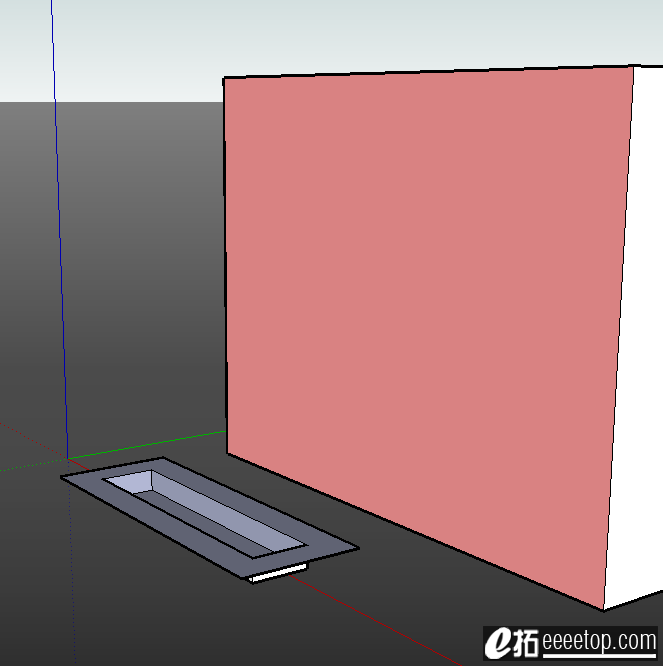

1、明确你要插入的面（见下图）

粉红颜色的面为我想将组件插入的面。这里说明一下：明确面的作用是建立组件的时候会有一个选项，就是下图的“粘合至”。其中有几个待选项，没有、任意、水平、垂直和斜面，意思是表述组件只可以在什么类型的面上插入。比如说，你选了水平，就不能在竖直的面上插入你的组件。

2、创建组件（不注内容，只注过程）

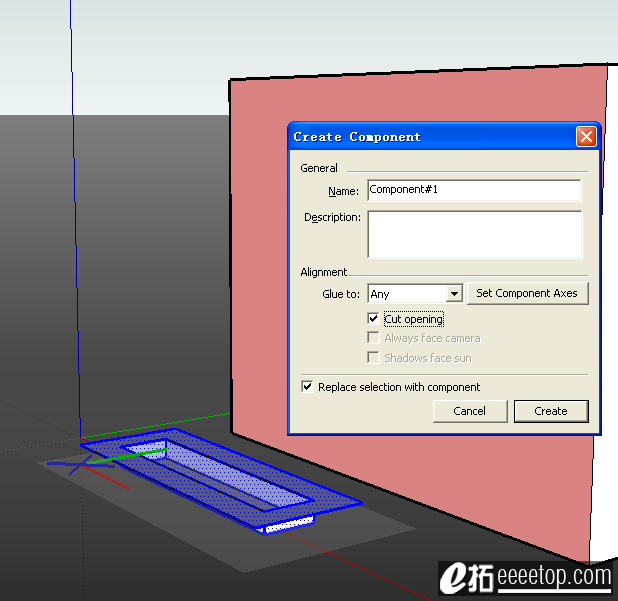

注意创建组件页面：
a,粘合至：any （任意）面
b,剖切开口处打勾
c,替换选择处打勾
d,注意set component axes(设置组件坐标轴)
设置组件坐标轴的原则是保证组件可视面的Z轴与被插入面垂直。
此坐标轴设置有一个简单的方法，对于搞不清坐标方向的同学而言比较实用，方法是：把组件插入面后的可视面面向Z轴，这样建立的组件Z轴永远是垂直于被插入面的。

3、插入组件到面，进行剖切开口的尝试

注意问题：
a,不能用刚才制作好的组件，必须打开组件库，从中选取你刚才创建好的组件进行插入。
b,如果没有预想的剖切开口，请认真查询组件库菜单中的编辑菜单，检查是否勾选剖切开口。

嘿嘿，到此为止喽，多多试验。

**king2548** · 拓邦元帅|**king2548** 发表于 2011-9-19 17:10:50

哎呀呀，小devy开帖了。不错不错，以后多多努力哈！给你顶一个。

**wwj1204** · 年费VIP会员|**wwj1204** 发表于 2011-9-19 17:34:22

:lol恩恩，小devy会继续努力的。。fighting:loveliness:

**longmier** · 拓城校尉|**longmier** 发表于 2011-12-10 09:59:02

以前没用到过学习一下:lol

**roypetty** · 拓城校尉|**roypetty** 发表于 2012-2-29 11:19:49

学习了感谢楼主

彭克 · 拓都将军|彭克发表于 2012-2-29 14:02:09

嗯，介绍的很详细，做一下就会了，很谢谢楼主。。

**roypetty** · 拓城校尉|**roypetty** 发表于 2012-3-13 20:11:17

好贴……哈哈！

**筑梦天下** · 拓邑团练|**筑梦天下** 发表于 2012-3-14 09:58:03

我试了试，第三个选项替换如果不勾选的话也可以达到效果，有什么区别么？？？？？

**tanghaihua** · 拓城校尉|**tanghaihua** 发表于 2012-3-16 08:34:19

谢谢分享哦，学习了。

**听溪修竹** · 拓乡士官|**听溪修竹** 发表于 2012-3-17 15:55:48

呵呵，学习了。

**goingplaces** · 拓城校尉|**goingplaces** 发表于 2012-3-24 19:22:13

回复筑梦天下的帖子

要是不点替换的话，你制作组件的源，不是组件。:loveliness:

**goingplaces** · 拓城校尉|**goingplaces** 发表于 2012-3-24 19:27:18

http://www.eeeetop.com/forum.php ... =3945&extra=&page=1 这个帖子我觉得有必要在这里露下脸。嘿嘿，我就是看了这个帖子才知道本教程是干嘛用的。很棒哦~

**wwj1204** · 年费VIP会员|**wwj1204** 发表于 2012-3-26 10:46:02

回复 goingplaces 的帖子

好仔细

**goingplaces** · 拓城校尉|**goingplaces** 发表于 2012-3-26 18:08:02

本帖最后由 goingplaces 于 2012-3-26 19:27 编辑

set component axes(设置组件坐标轴)，这个我还没做好。我先不修改默认的设置做了一次，一切顺利；第二次把原点位置改了一下，轴的方向不变，可是出现了很诡异的情况：组件会自动旋转，那个窗子就总是和我的墙垂直，不能插进去呢？。why??? 求问楼主。
