工作3周年纪念——从第一个项目谈心得体会！

**heimuheimu5** · 拓都将军|**heimuheimu5** 发表于 2013-6-19 17:24:33

本帖最后由 heimuheimu5 于 2013-6-21 08:54 编辑

昨天收到公司新合同，才猛然发觉工作竟已3年，不禁唏嘘！回顾这3年，还是有一些进步与心得体会的，现下刚好是一个项目完成的空档期，借此回看下这3年来的项目，温故知新，定会有新的认识与观点。特与大家分享，望互相学习！
首先，从3年前第一个项目说起——一中：
这是我来单体后的第一个项目，现在回想起来，当时表现应该是不理想，主要跟自己心态有关，那时是从心眼里比较抵触工作的。再加上来到一个陌生的环境，无亲人，朋友也不在，没有任何归属感！费话不多说了，介绍项目。
一、规划部分
该项目用地为116054㎡，西南地势高，南北低。现状用地东南面滨江地高出基地3.7米，西北为建设路，与基地高差为5.5米，二条道路围合的是一下陷方形用地，现状较不利于学校规划建设。为了能让学校从周围环境凸显，我们在主入口处设置一个抬起的入口广场，底下作为车库，使人在进入学校时有一个向上走的趋势，比较能烘托主入口的氛围。并在主入口处形成轴线，效仿传统书院的格局，形成入口处一系列空间的组合与对比，体现我国传统文化尊卑有序，等级有别，主次鲜明的社会伦理关系。

方案构思一

方案构思二

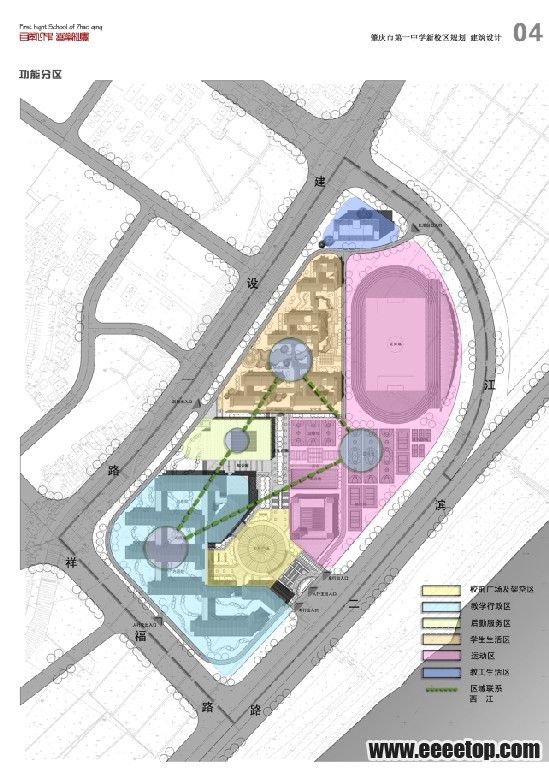

功能分区

交通流线

二、建筑部分
甲方要求的建筑风格为中式，在初期有二个方向，一个较为清淡，一个较变厚重。在方案的深化过程中，我们选择了较为厚重的方案。

前期方案一

最终确定方案一

最终确定方案——入口广场

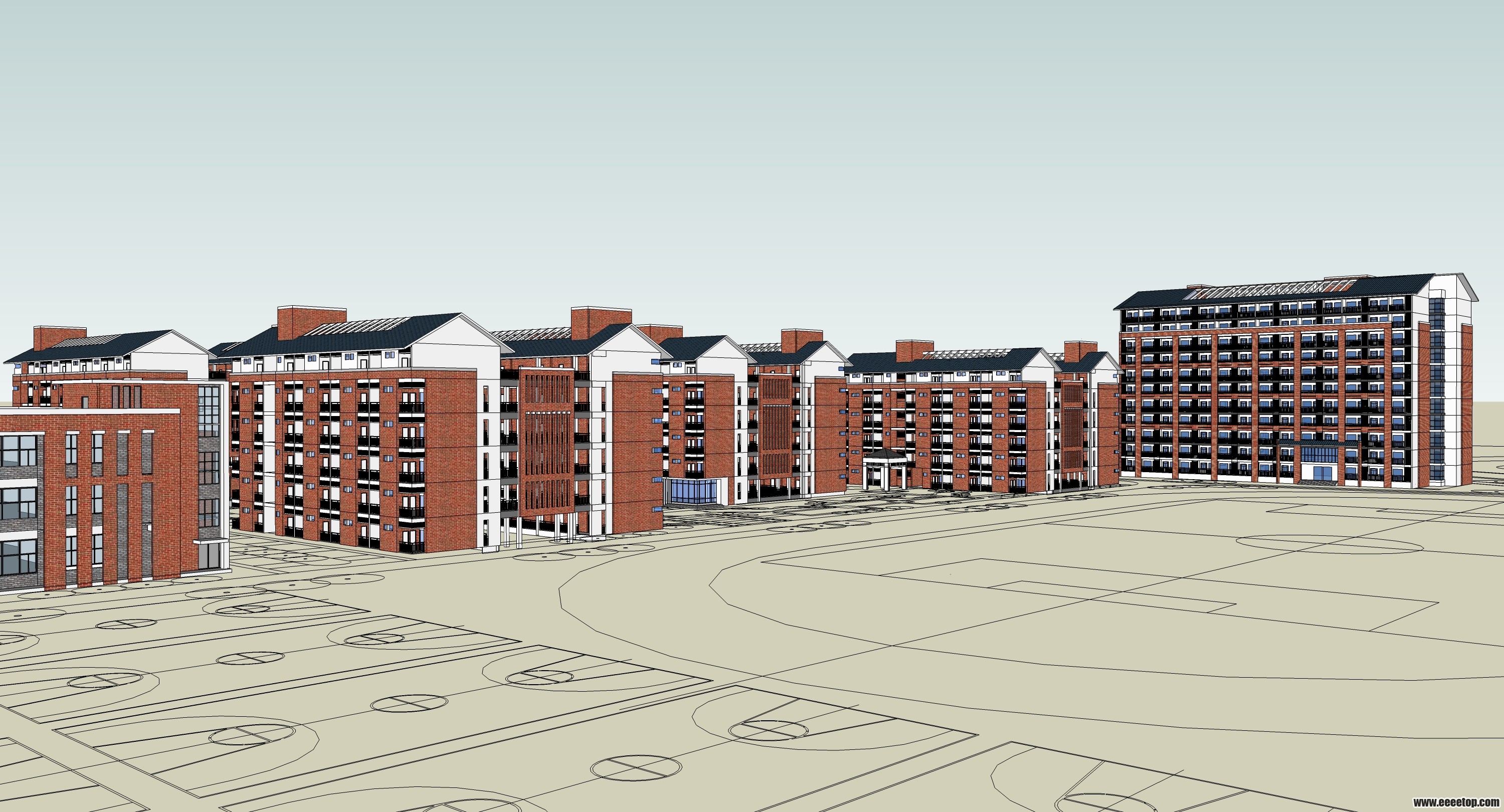

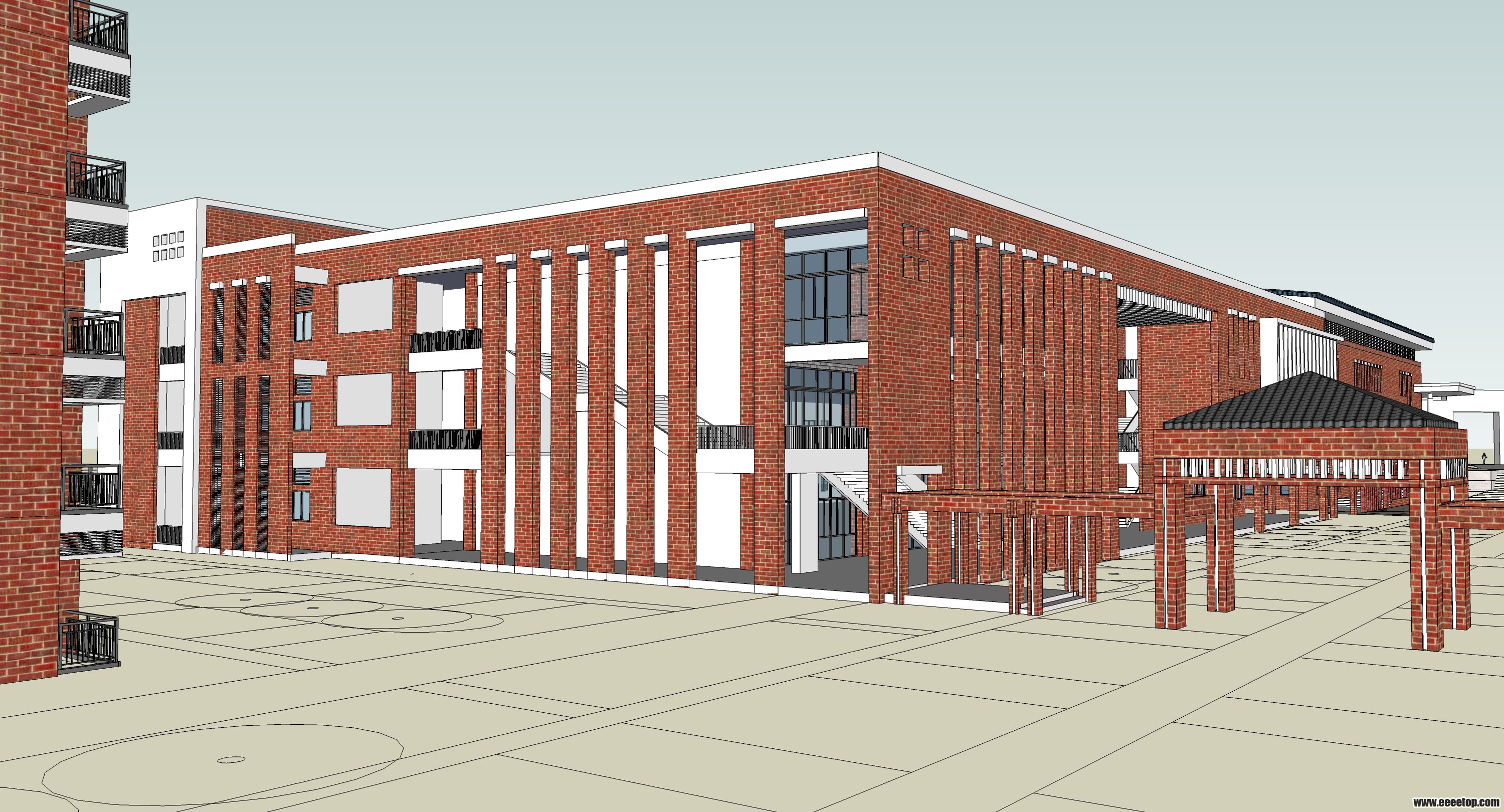

最终确定方案——教学楼区

最终确定方案——从入口广场往生活区看

最终确定方案——入口

最终确定方案——次入口

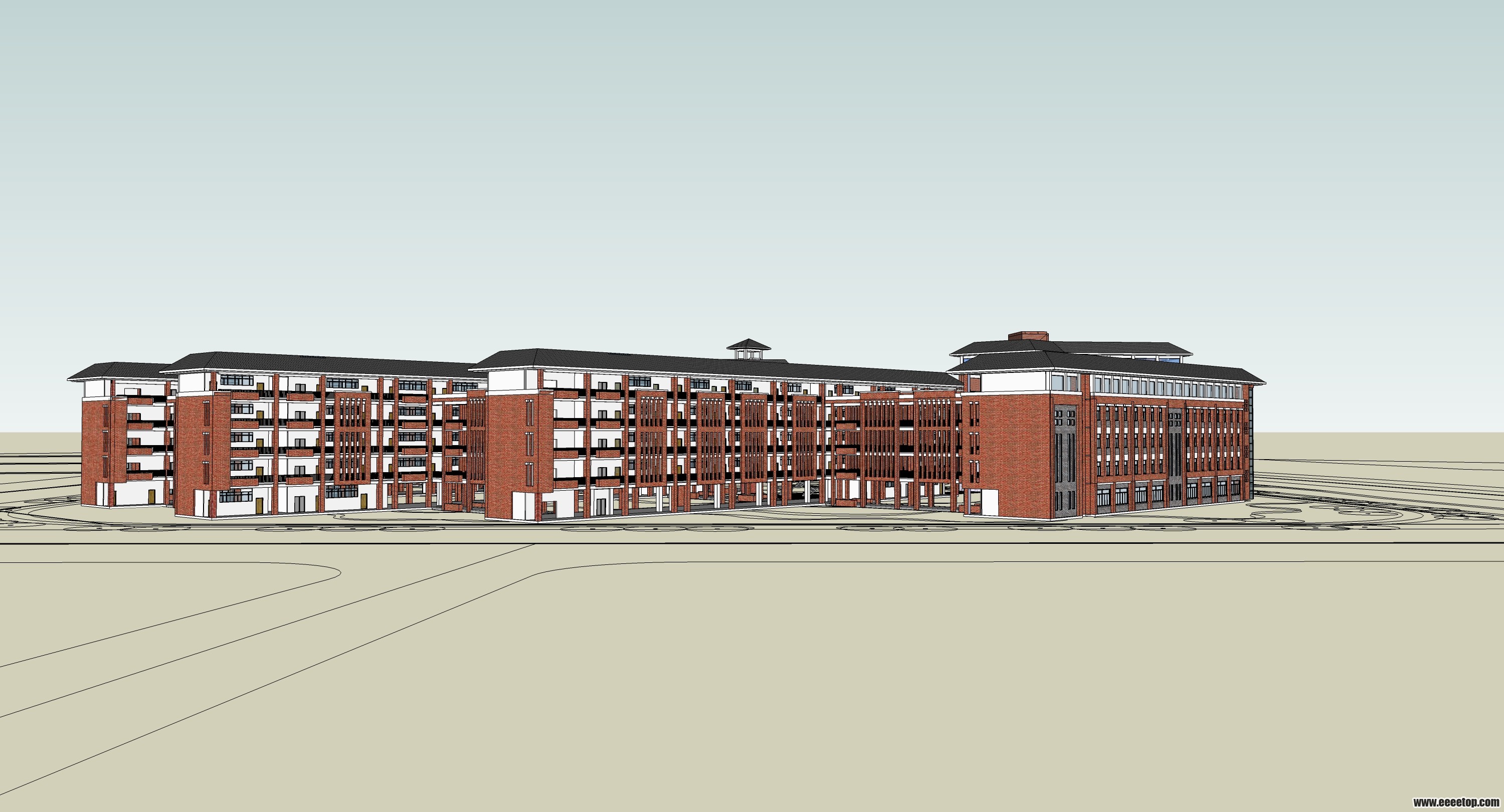

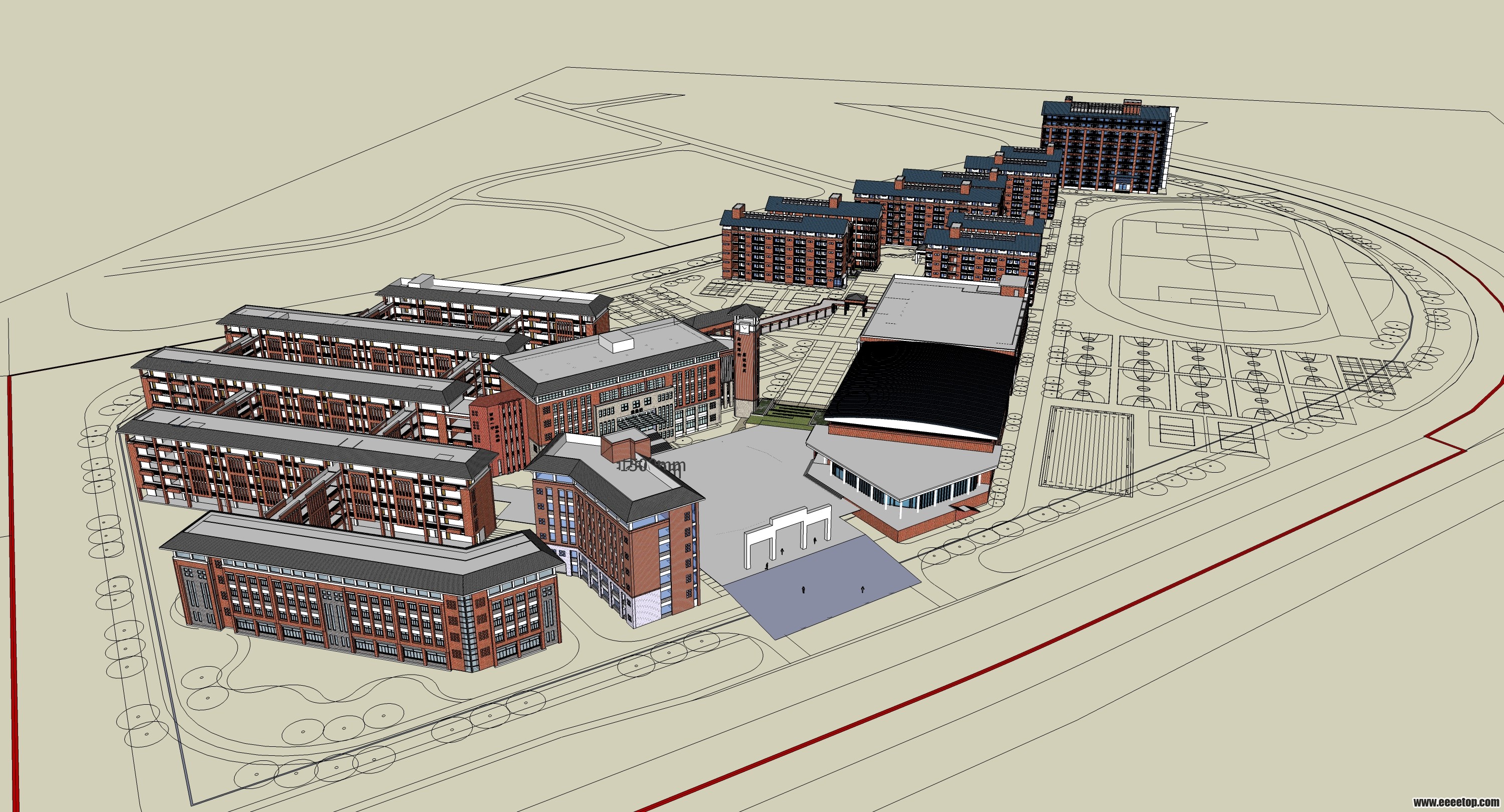

最终确定方案

最终确定方案——食堂

最终确定方案——生活区

三、制作过程

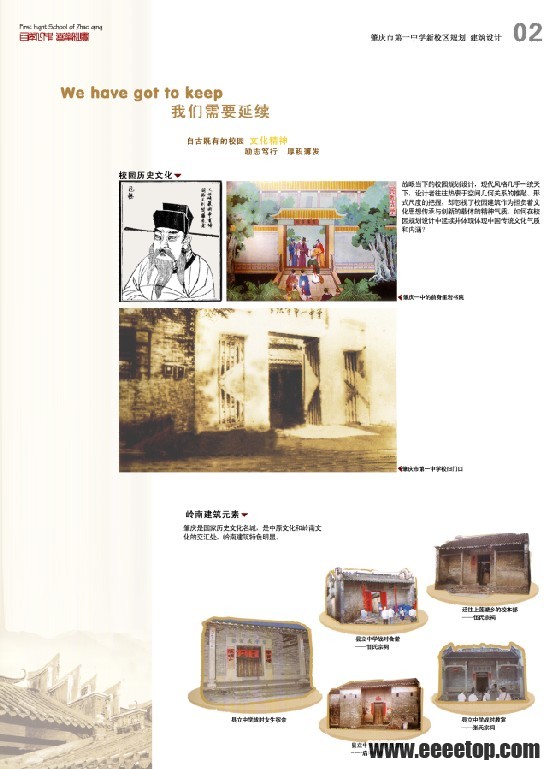

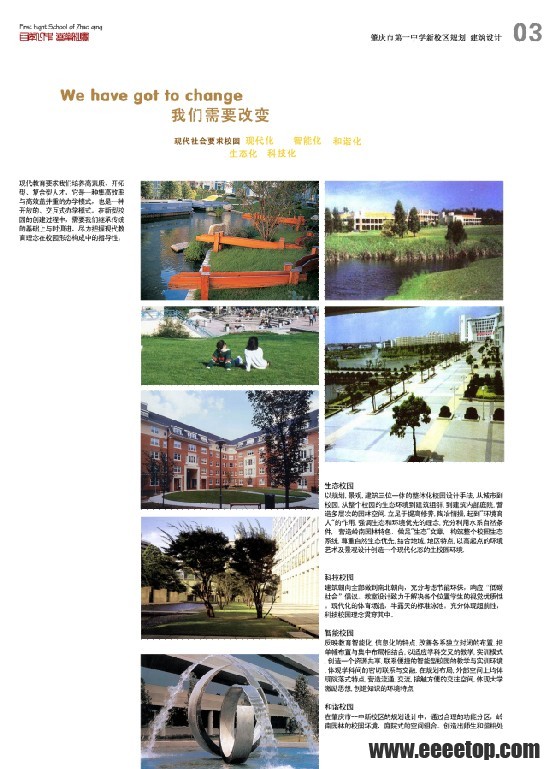

最初的文本制作还是比较用传统的手法，在PS里面排图，再导出成图片。其制作过程其实是非常不方便的，现在回想起来，在做分析图和排图时是费了很大的功夫！
四、景观

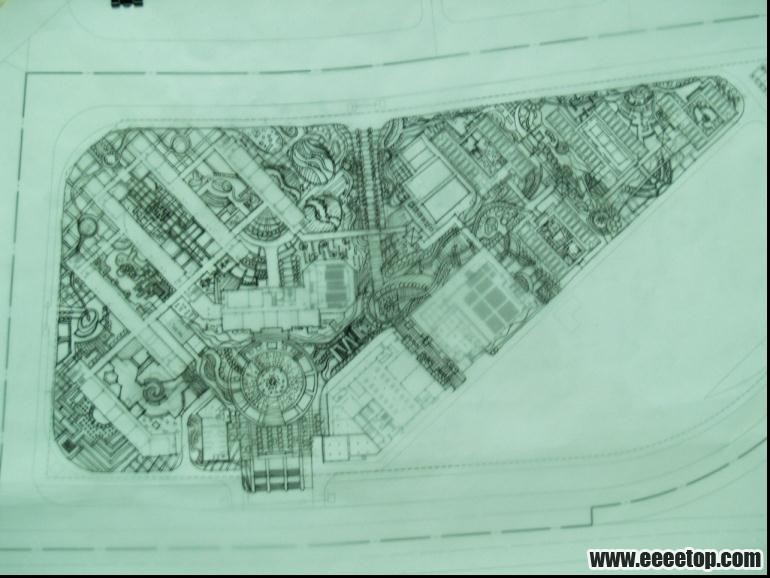

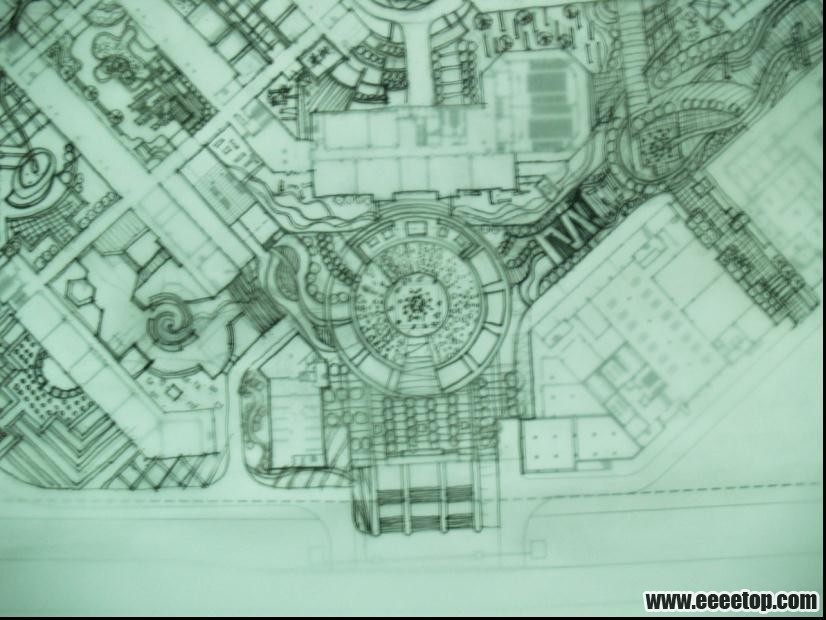

在方案中标后进行初步设计时，我们还是放了相当的笔墨在景观上。当时我做的景观方案好像还与DNA双螺旋结构有一些关系，现在已经完全想不真来来龙去脉了！照片不是很清楚，大家凑合下吧！

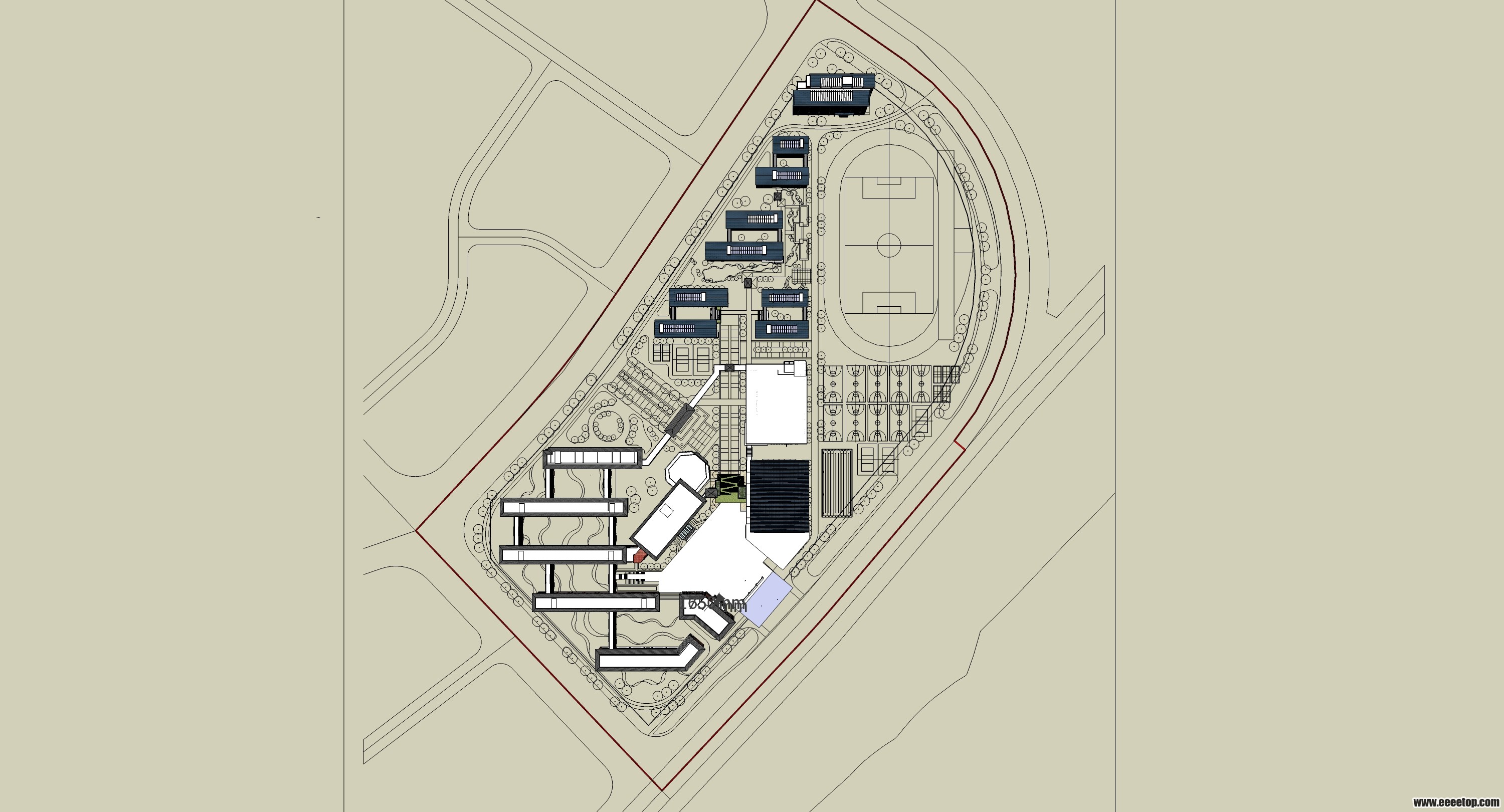

总体

生活区

教学区

入口广场

以上是第一个项目的情况！后面会陆续介绍其它！

分割线以下为续
————————————————————————————————————————
沙湾龙狮公园——与一中基本为同期项目
对于龙狮公园这个项目，还是很有感情的。这是我第一个也是目前最后一个由概念方案做到深化方案的景观项目，而且方案也是以我的为主打，对于刚来单位工作不久的我来说，是一针强心剂！说到景观，讲一些题外的想法。刚毕业那会，觉得景观就是图面上的功夫，技术含量比较低，比建筑低一个档次。所以当时接到这个项目时，有一些不良的看法，好在当时态度还是端正的，前期查了很多资料，看了一些关于景观的书，才有了重新认识。景观不仅仅是好看就完事了，好的景观设计还应包含生态、场地、植物、生物......。景观应放到规划的层面上对宏观进行把控打好底，建筑才能再进行填充。景观、规划、建筑是一个有机的生命体，不应把建筑割裂出来，只管自己。啰嗦了，言归正题！

一、总体构思

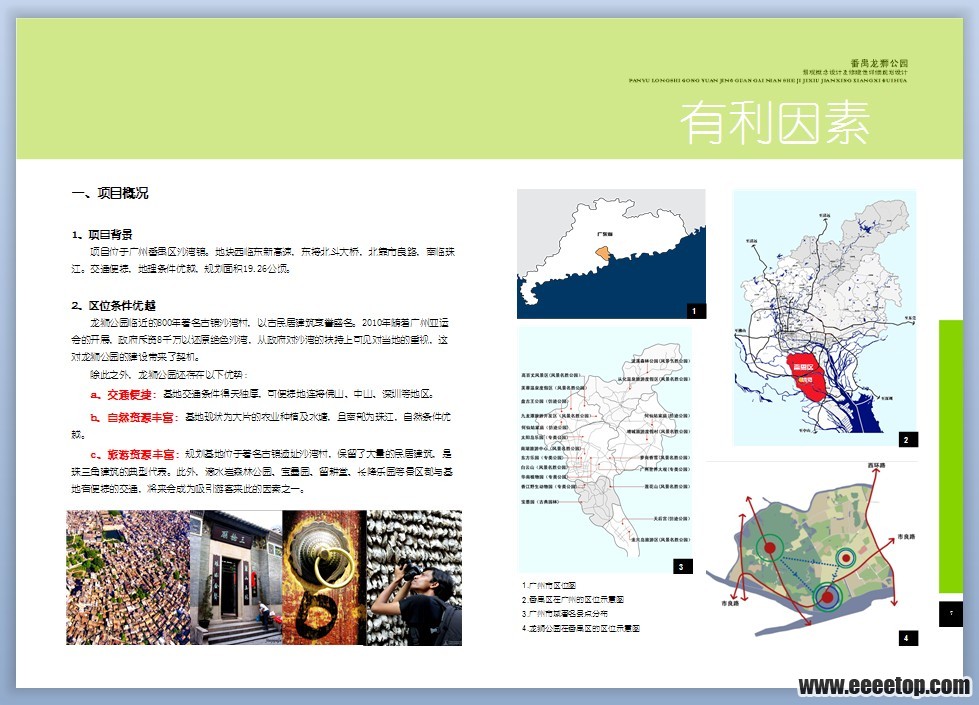

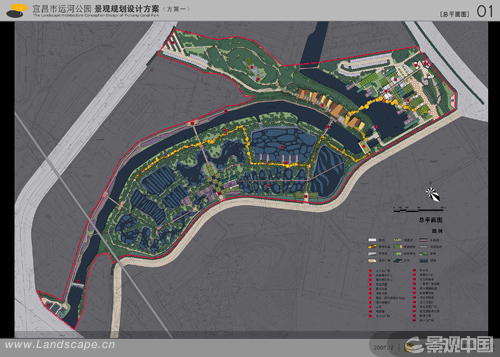

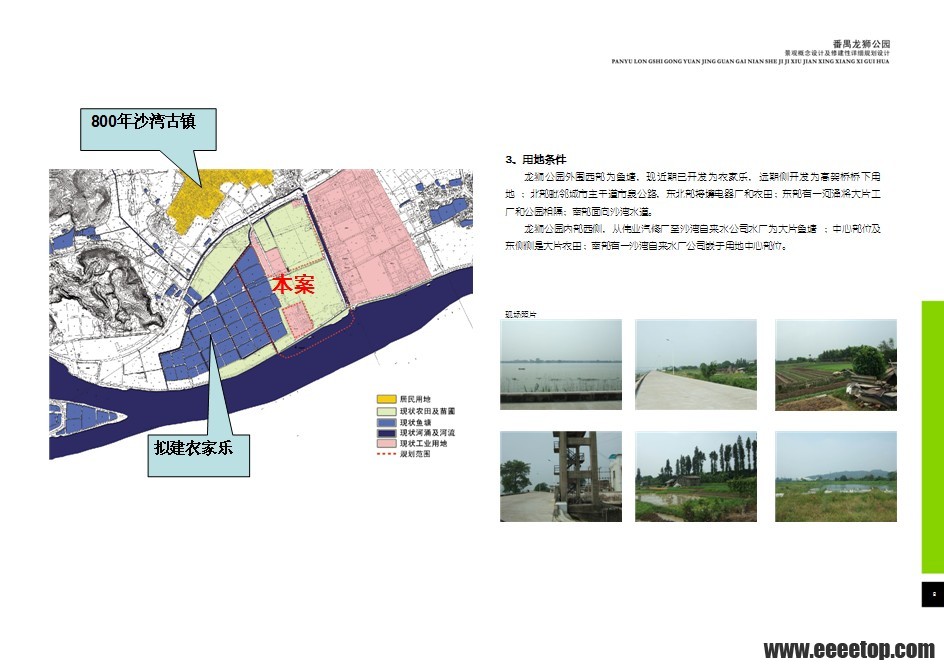

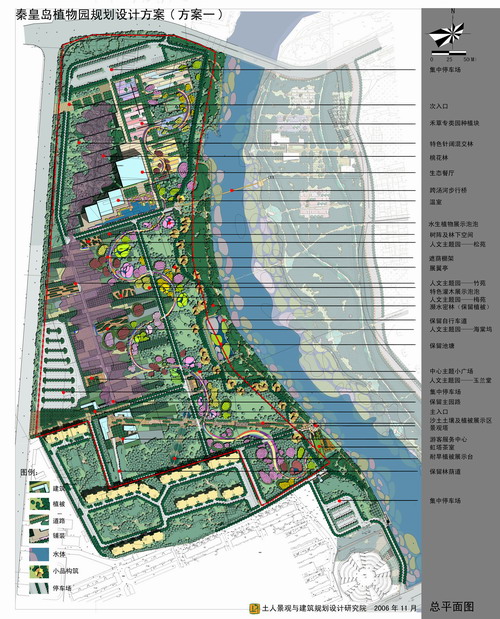

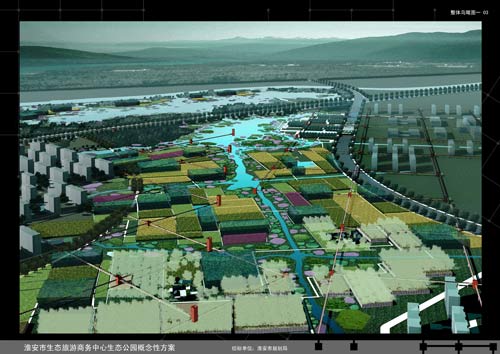

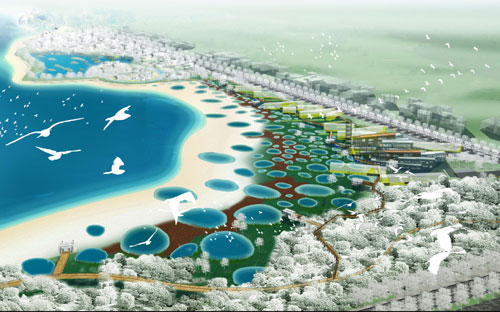

项目位于番禺沙湾，临接著名古镇沙湾，与名园——宝墨园也较近（不过，我不喜欢宝墨园，感觉有些矫揉造作，当然个人愚见！）。用地南边为珠江，西侧为鱼塘，已开发为农家乐，北部为城市主干道，东北接电器厂及农田。项目范围内条件还是不错的，有大片鱼塘及农田。当时受景观大师俞孔坚作品及思想的影响，在看过现场后，考虑是否可将现状肌理保留。回去便又看了很多俞大师的作品，包括天津桥园、世博公园、秦皇岛滨海植物园等，大受启发！

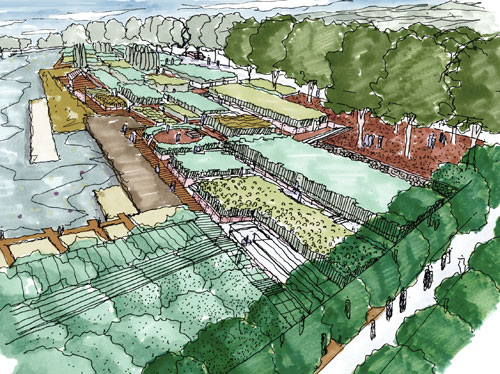

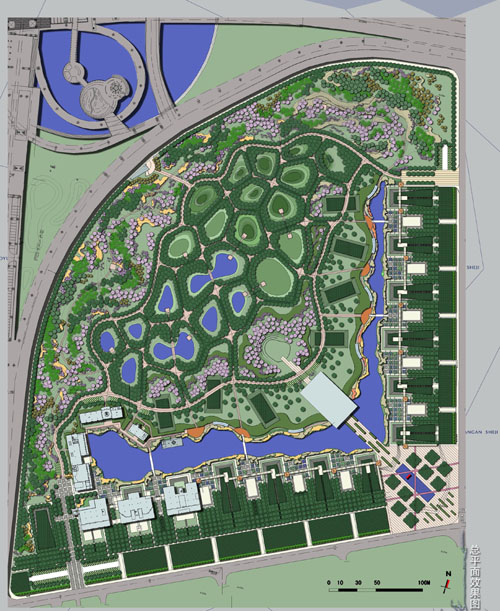

桥园

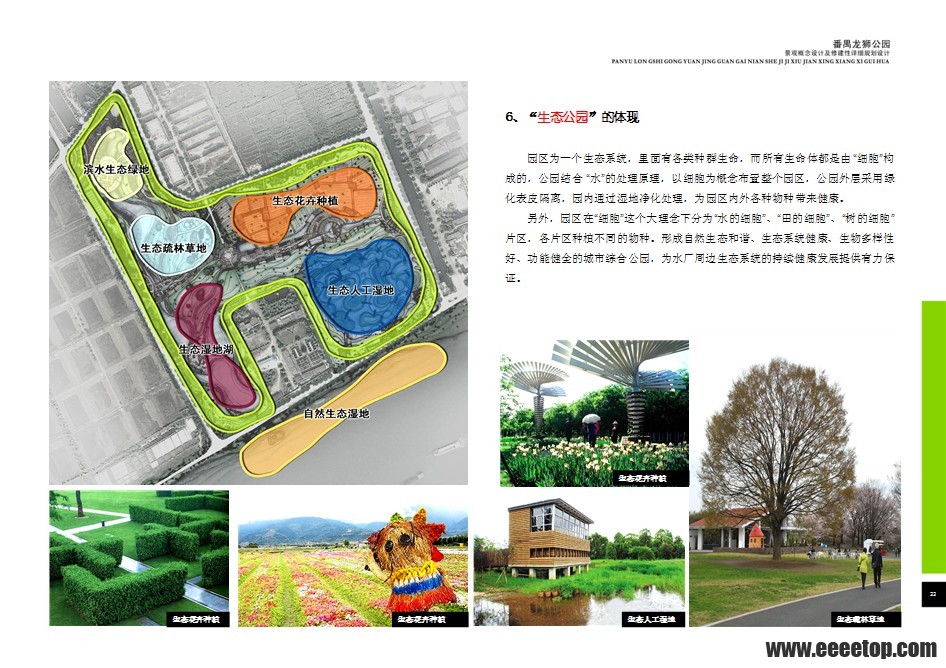

头轮方案中，将水塘保留，引入细胞的概念，作为湿地公园；而将农田肌理保留整理后改为层次不同的花田；最后，在场地内引入水系，由北至南、由西至东贯穿整个场地，将以上元素串联形成整体！

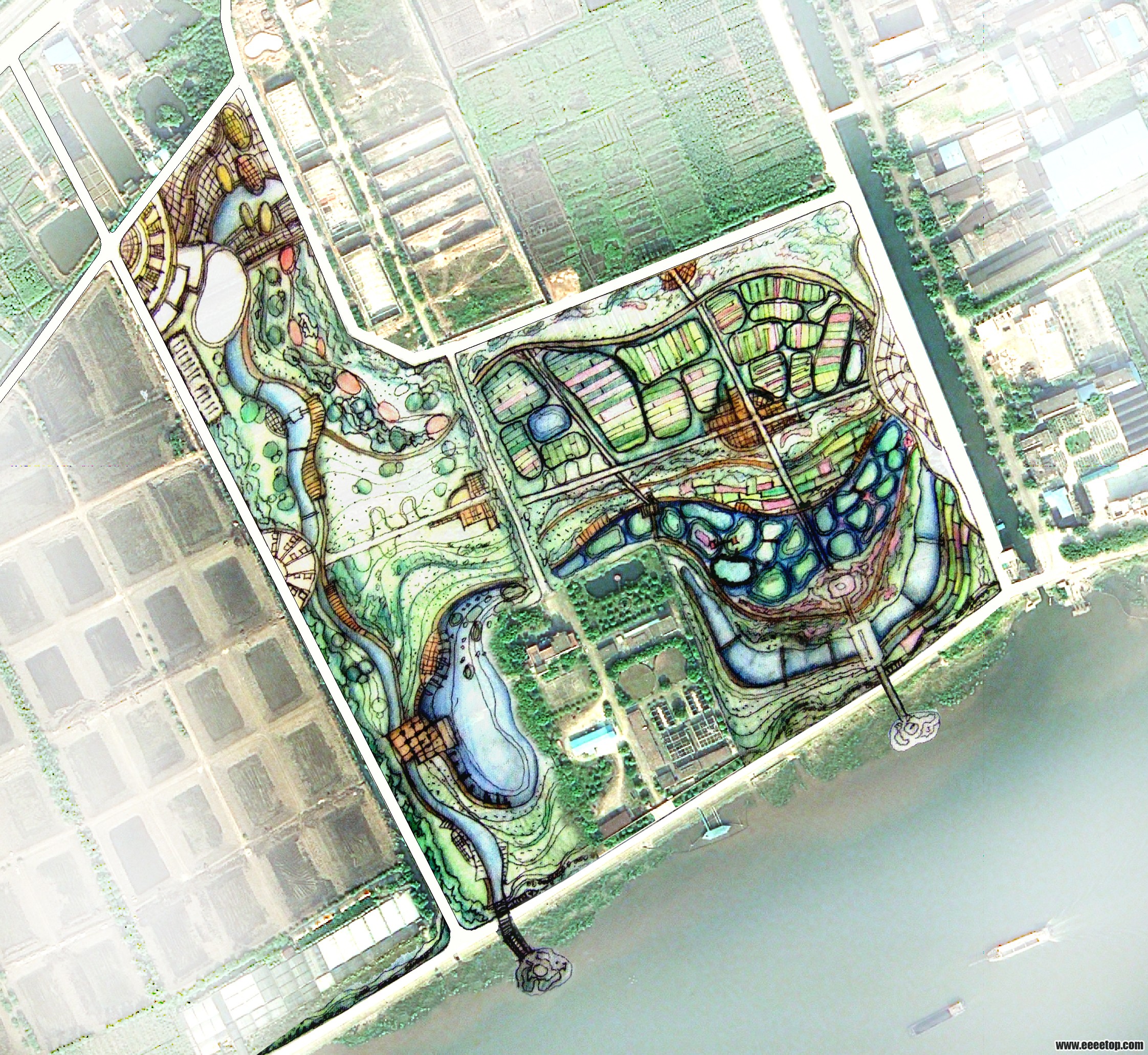

首轮方案

第一轮方案草图；

第二轮方案；部分文本内容：

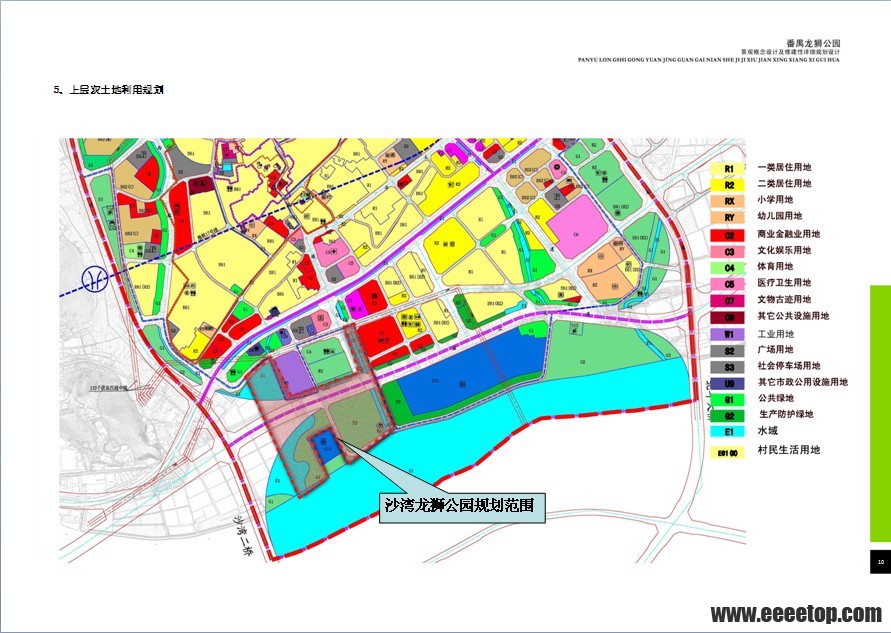

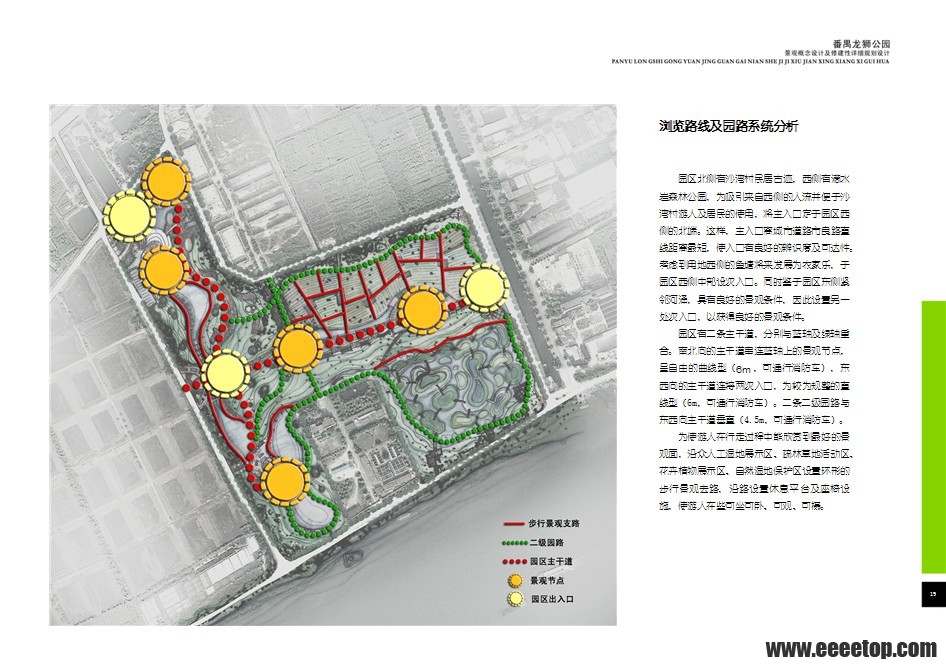

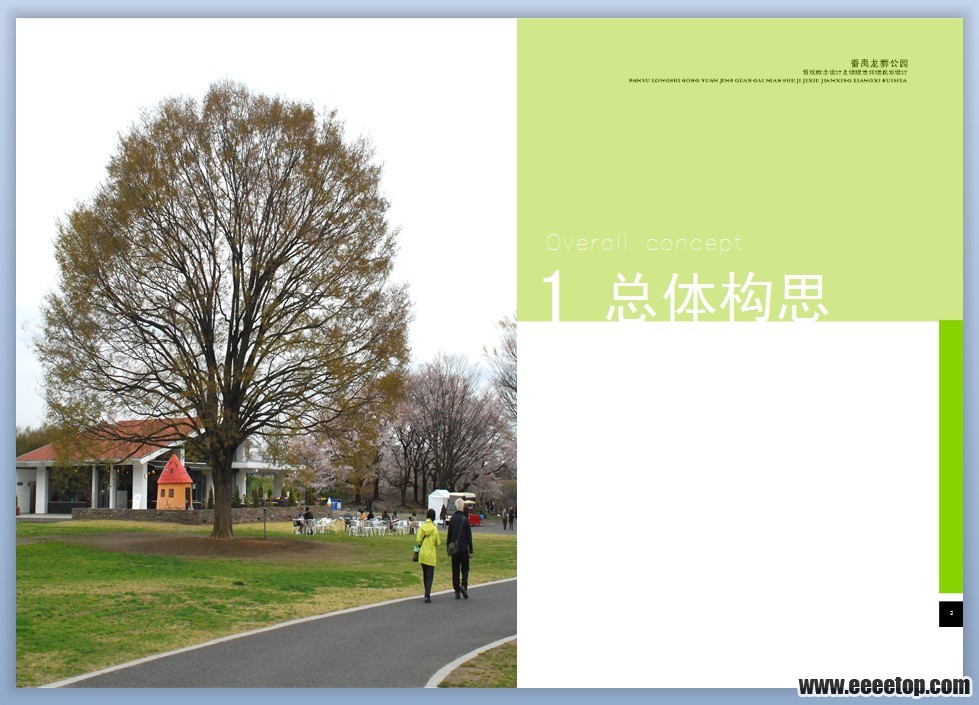

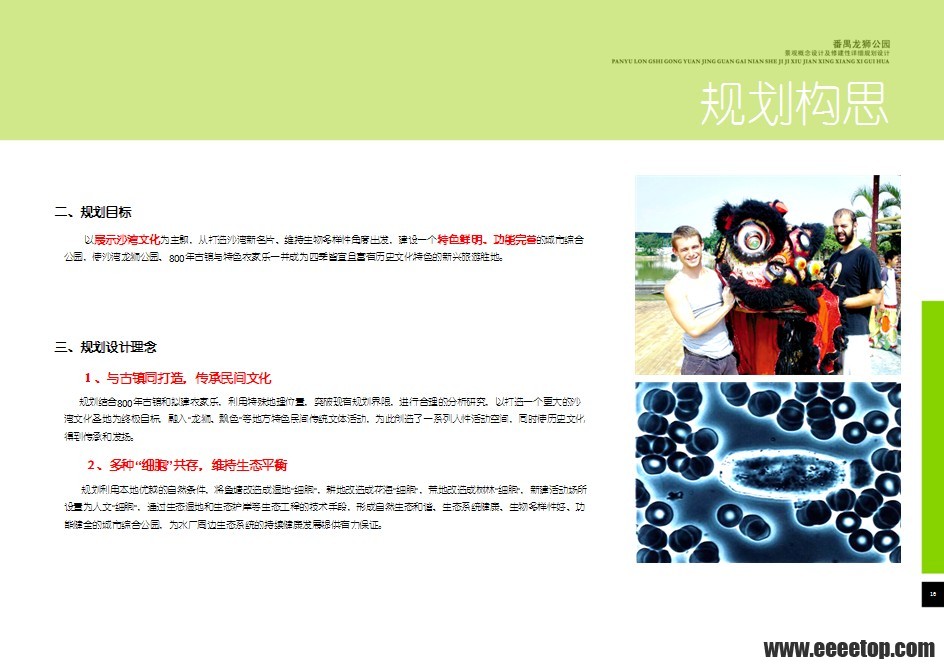

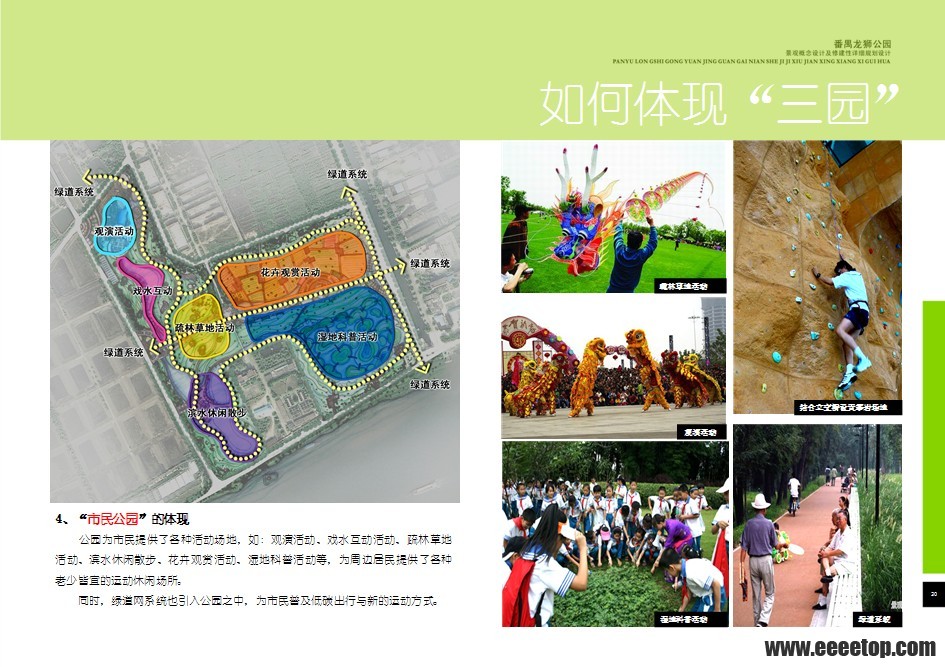

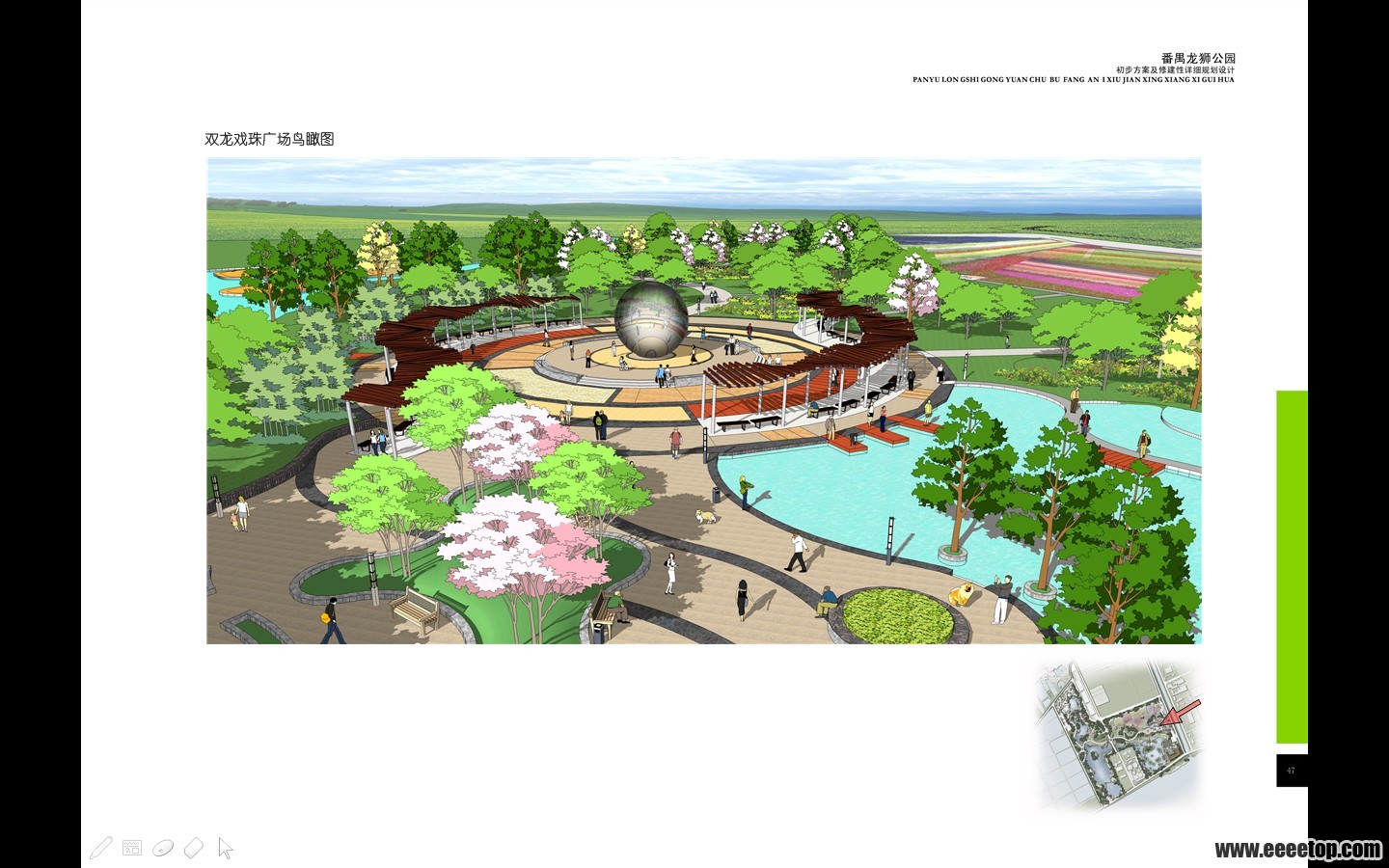

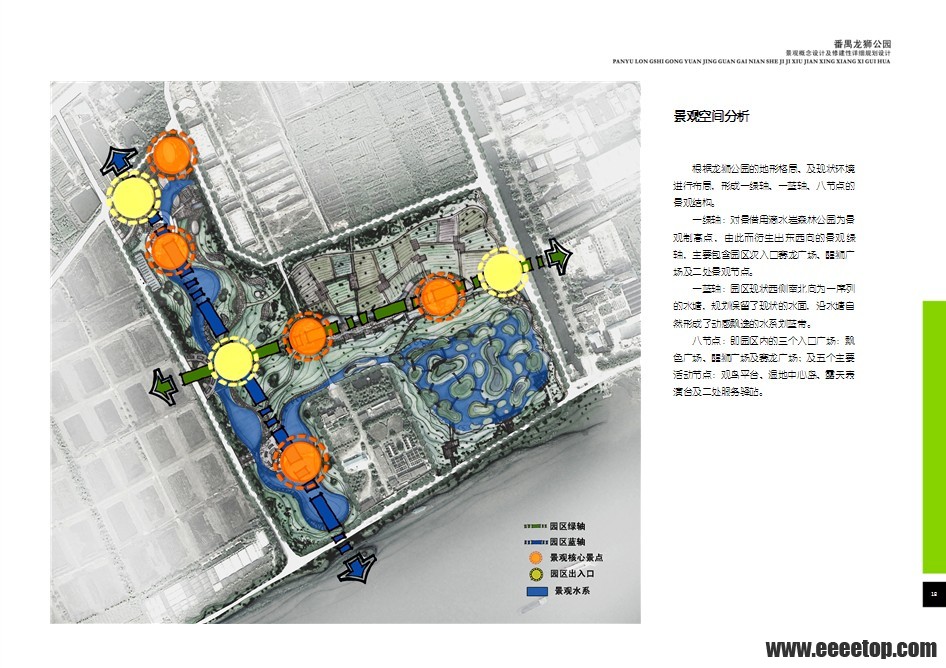

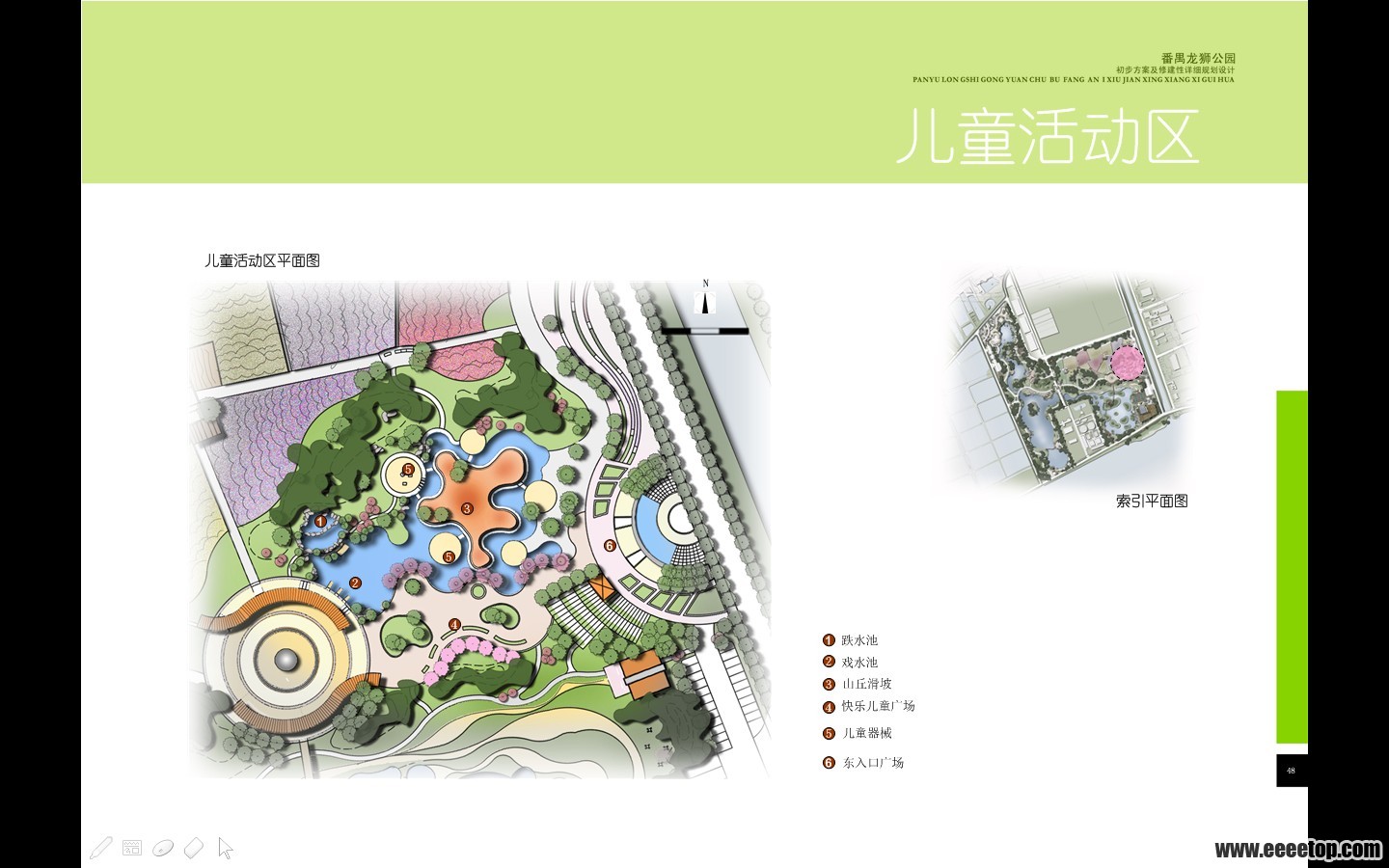

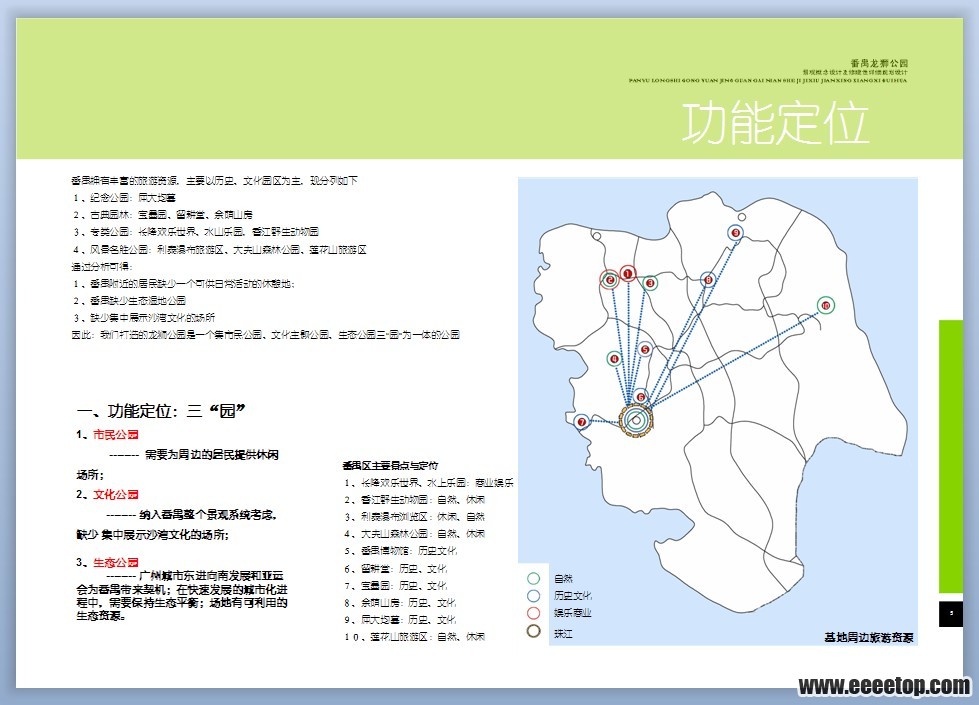

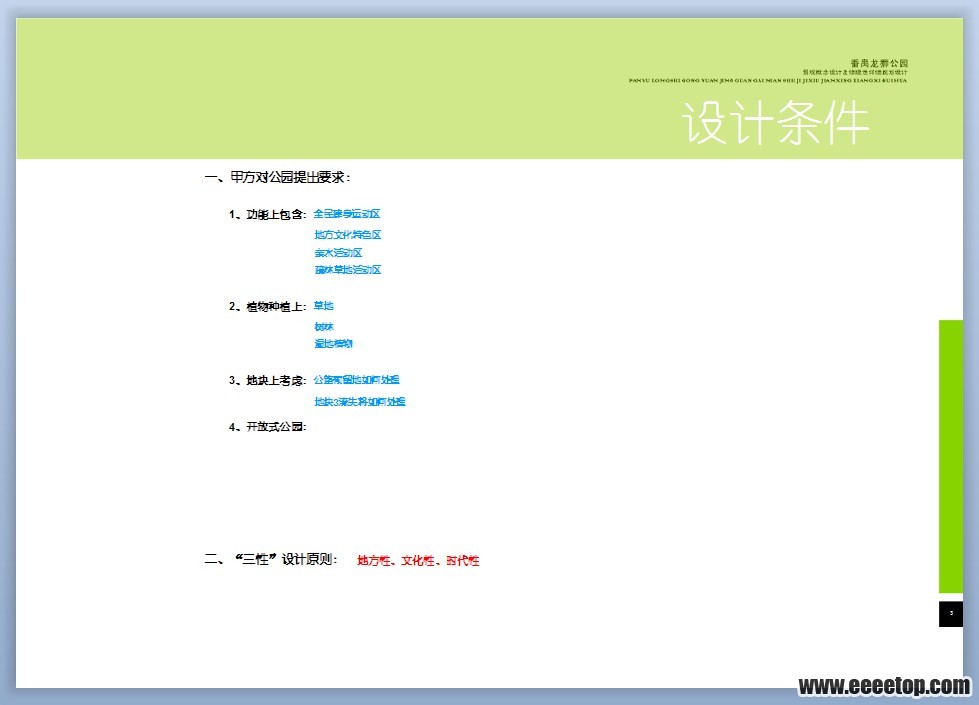

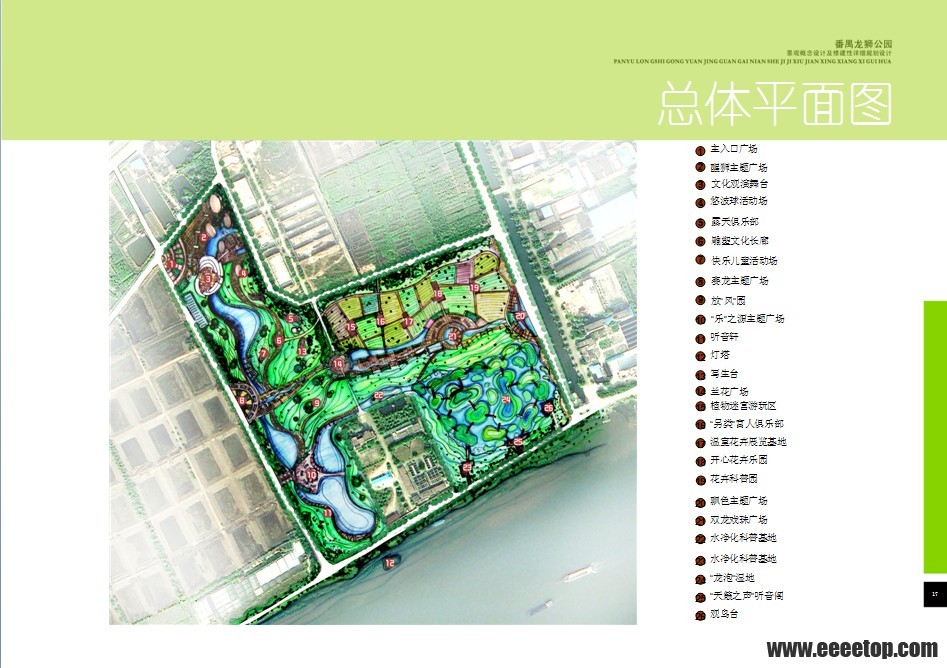

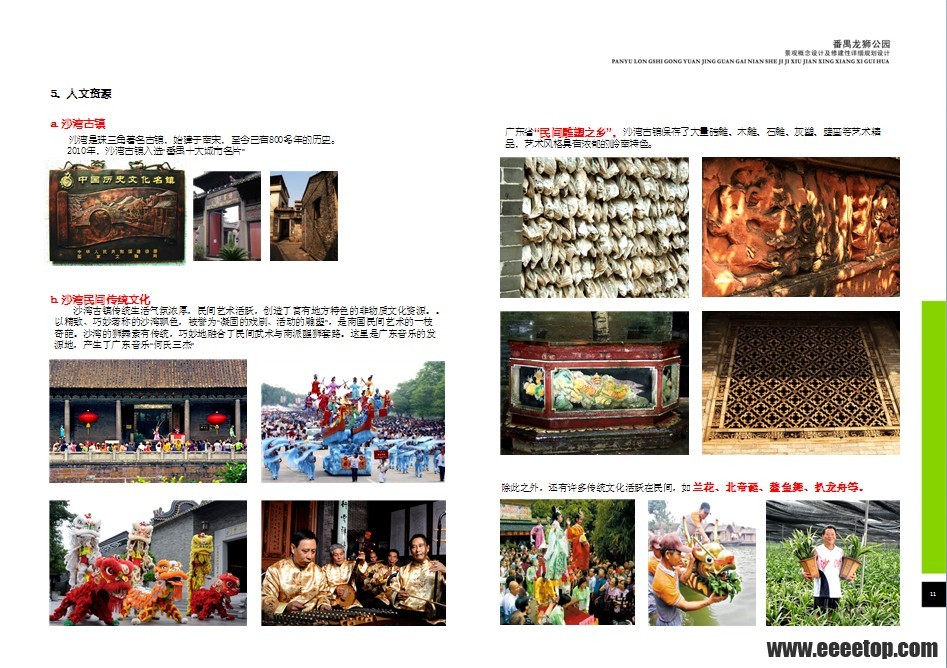

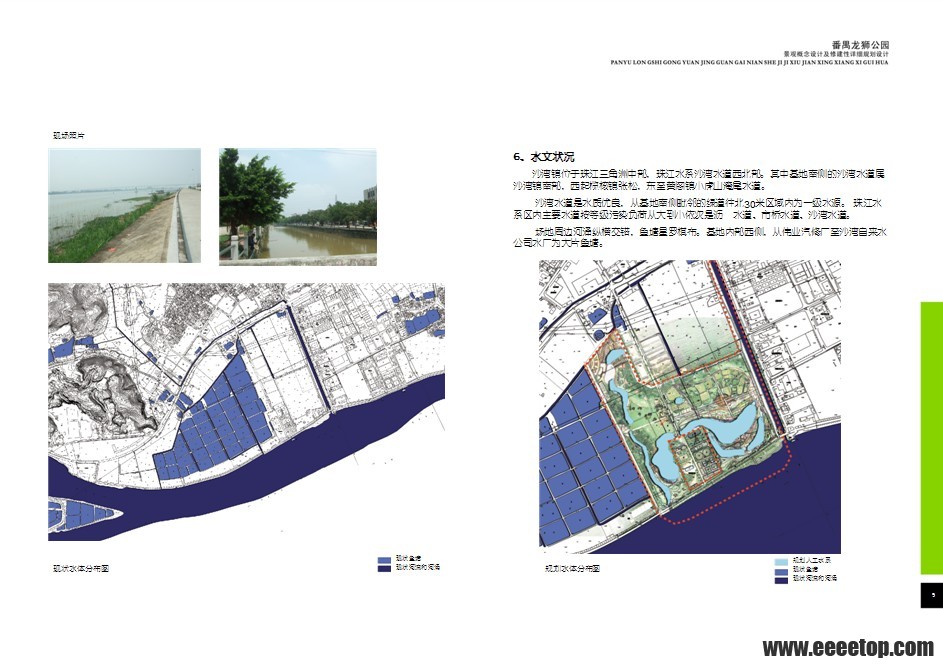

首轮汇报文本

汇报完后，方案还是得到了甲方的肯定，接着进行深化设计。
二、深化方案

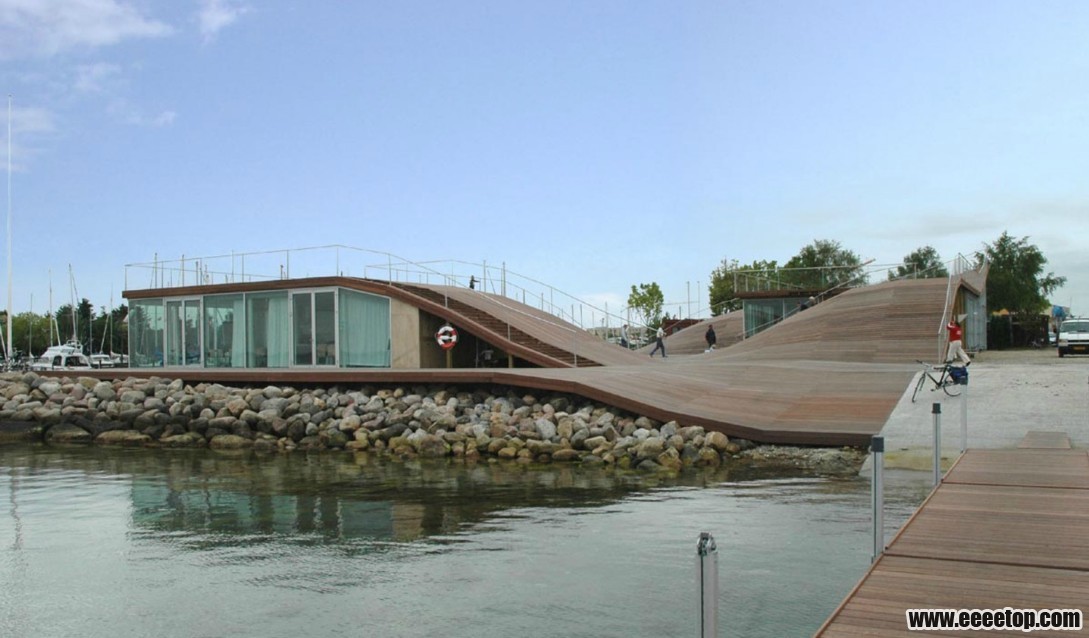

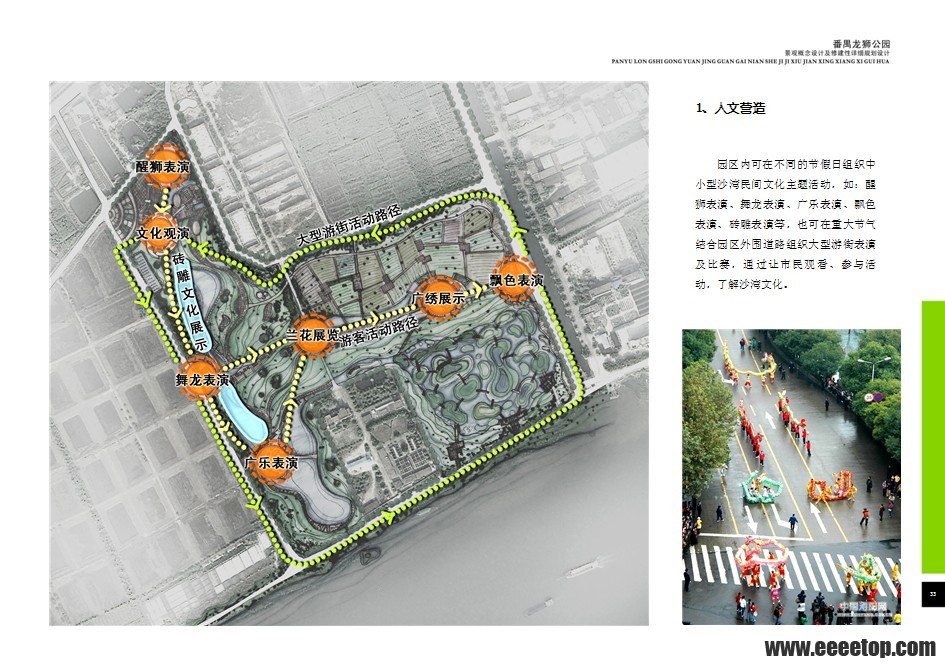

深化方案在原方案的基础上新增一些活动设施，包括北主入口部分的临水露天剧场，剧场围护采用了民族剪纸的肌理，晚上通过灯光，在剧场内侧会形成有趣的剪纸效果。此外在东南角设置了市民活动馆，这是里面唯一的建筑。受BIG设计的青年之家的启发，市民活动馆采用从地面到屋顶的可行走的动线，联系各个功能块，使之真正成为零距离的活动中心。青年之家1.jpg

深化图纸补上：

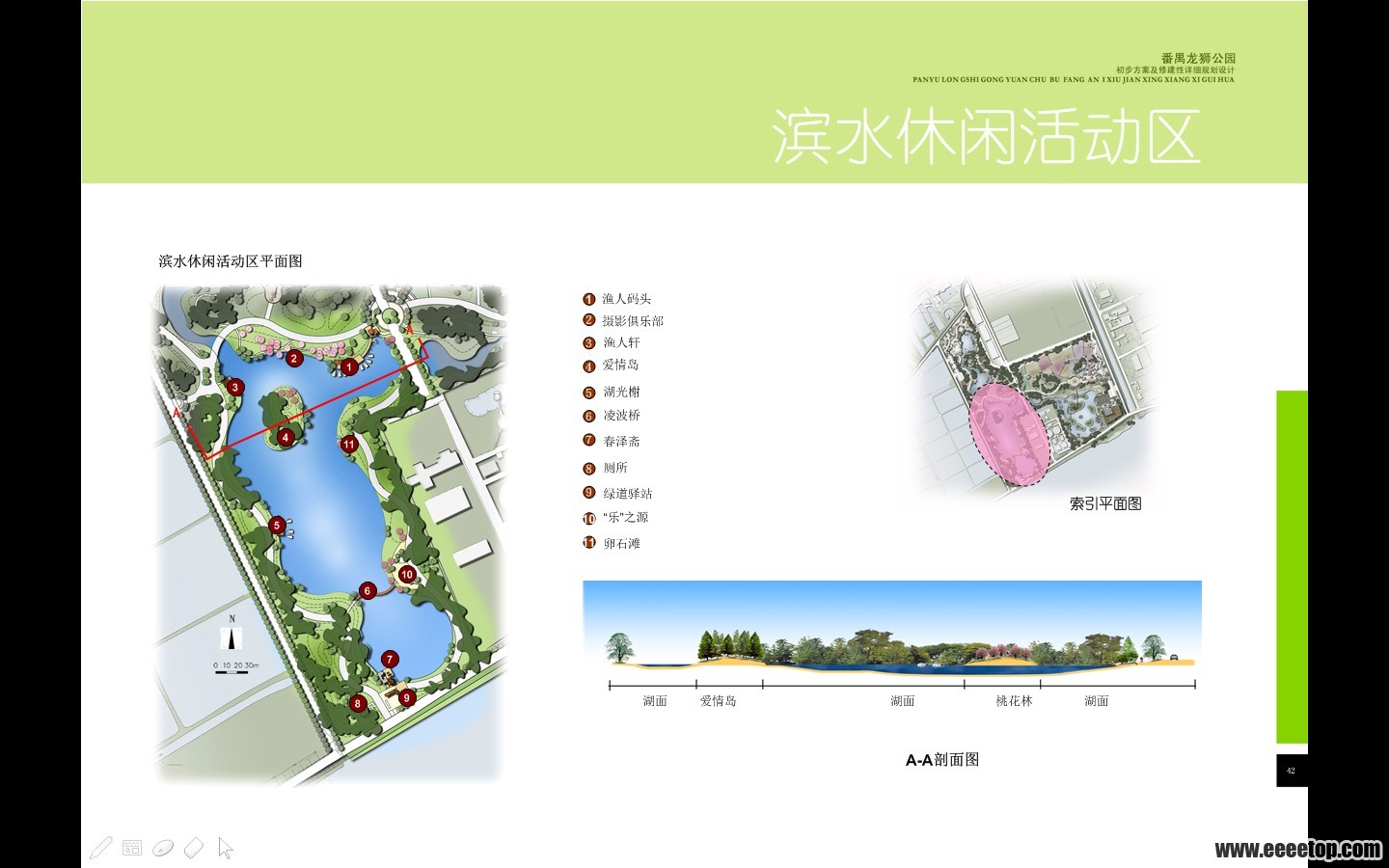

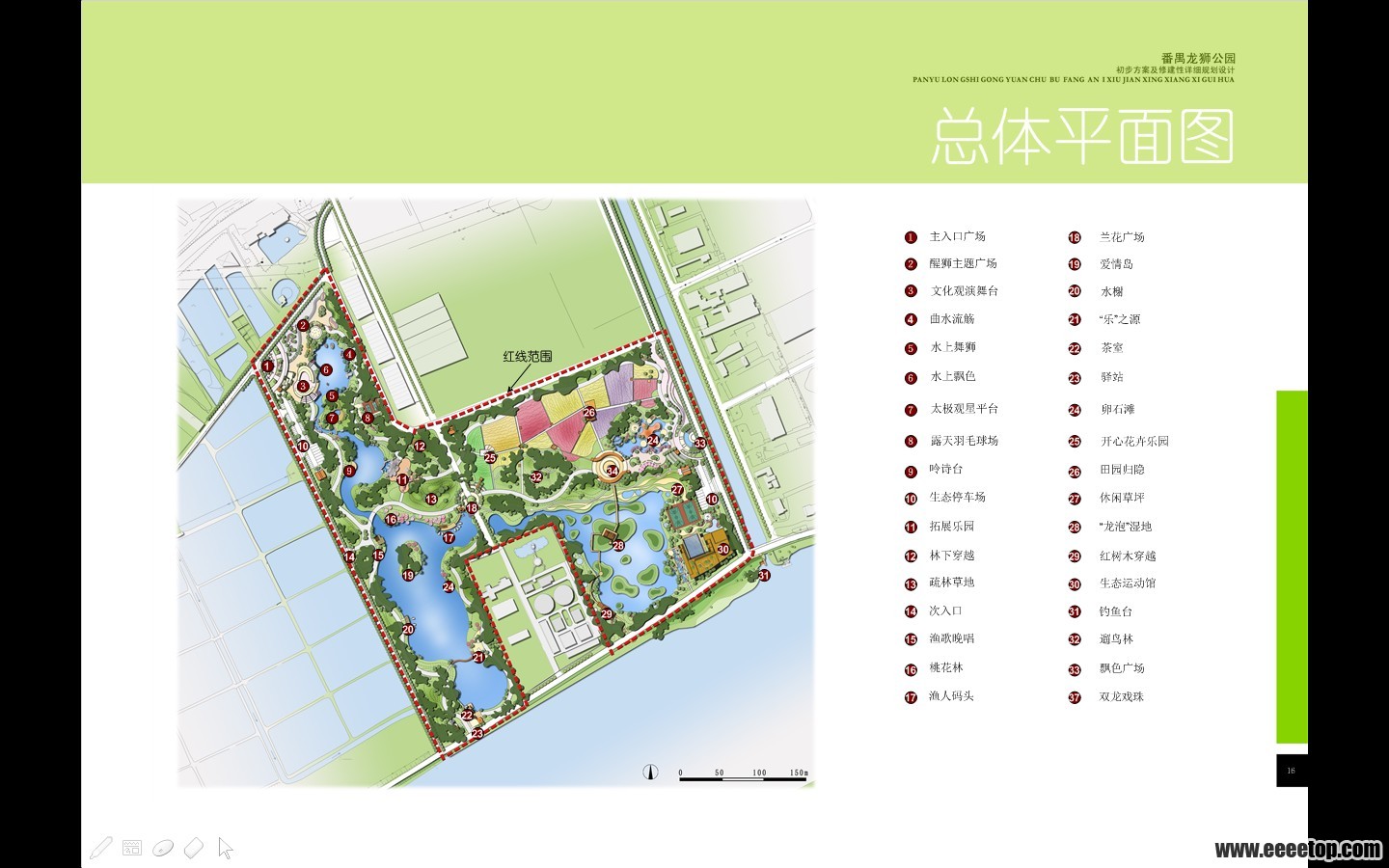

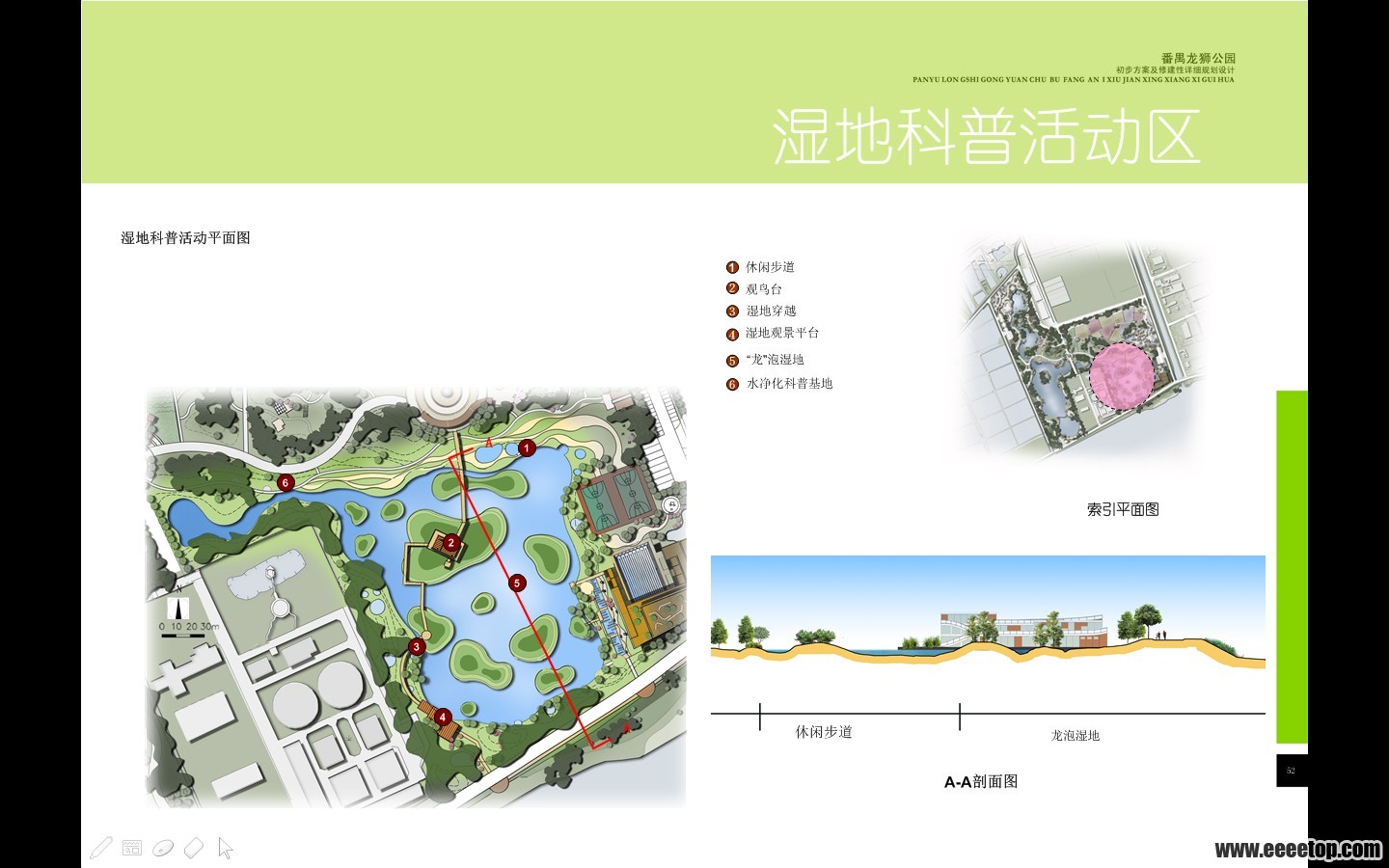

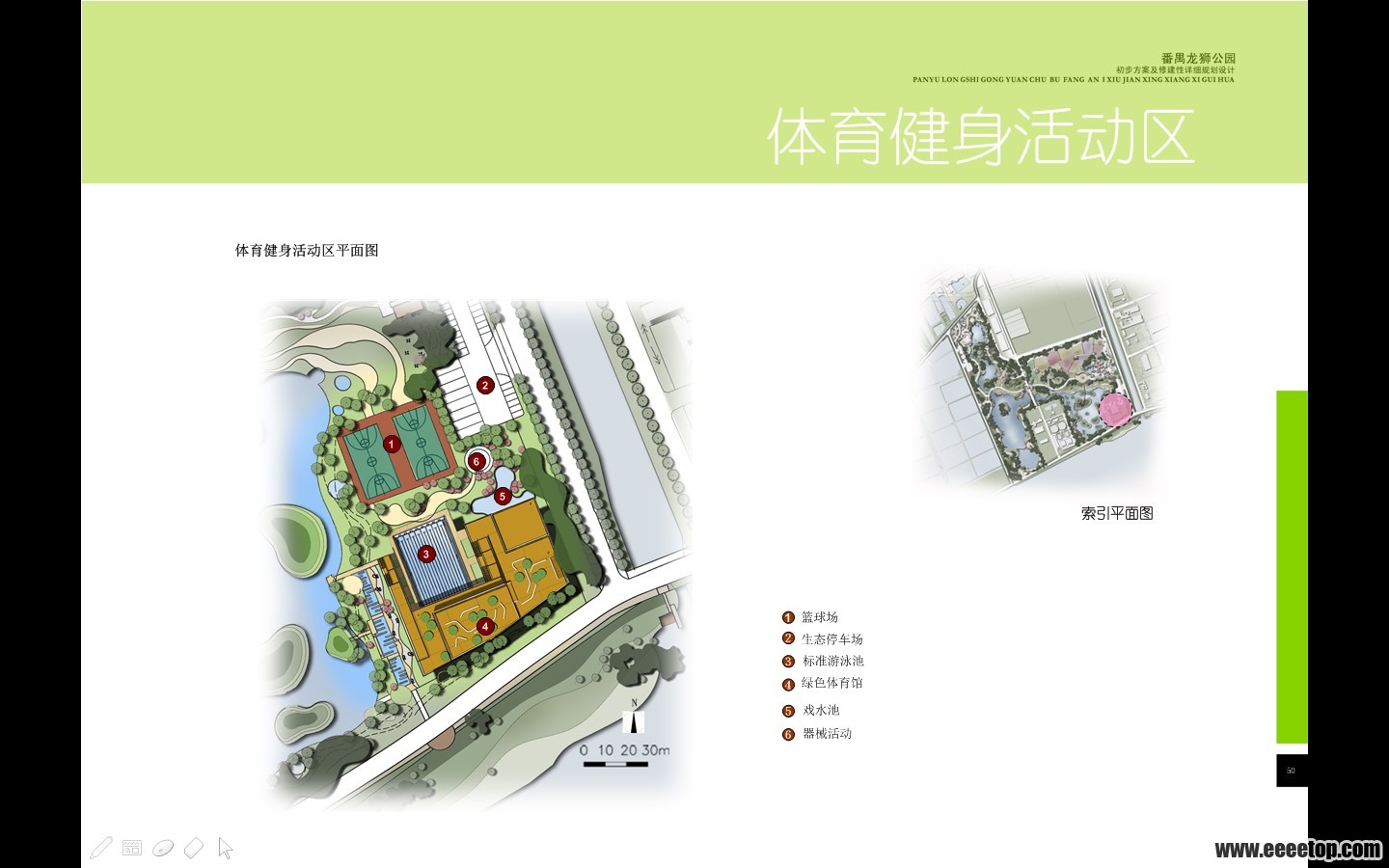

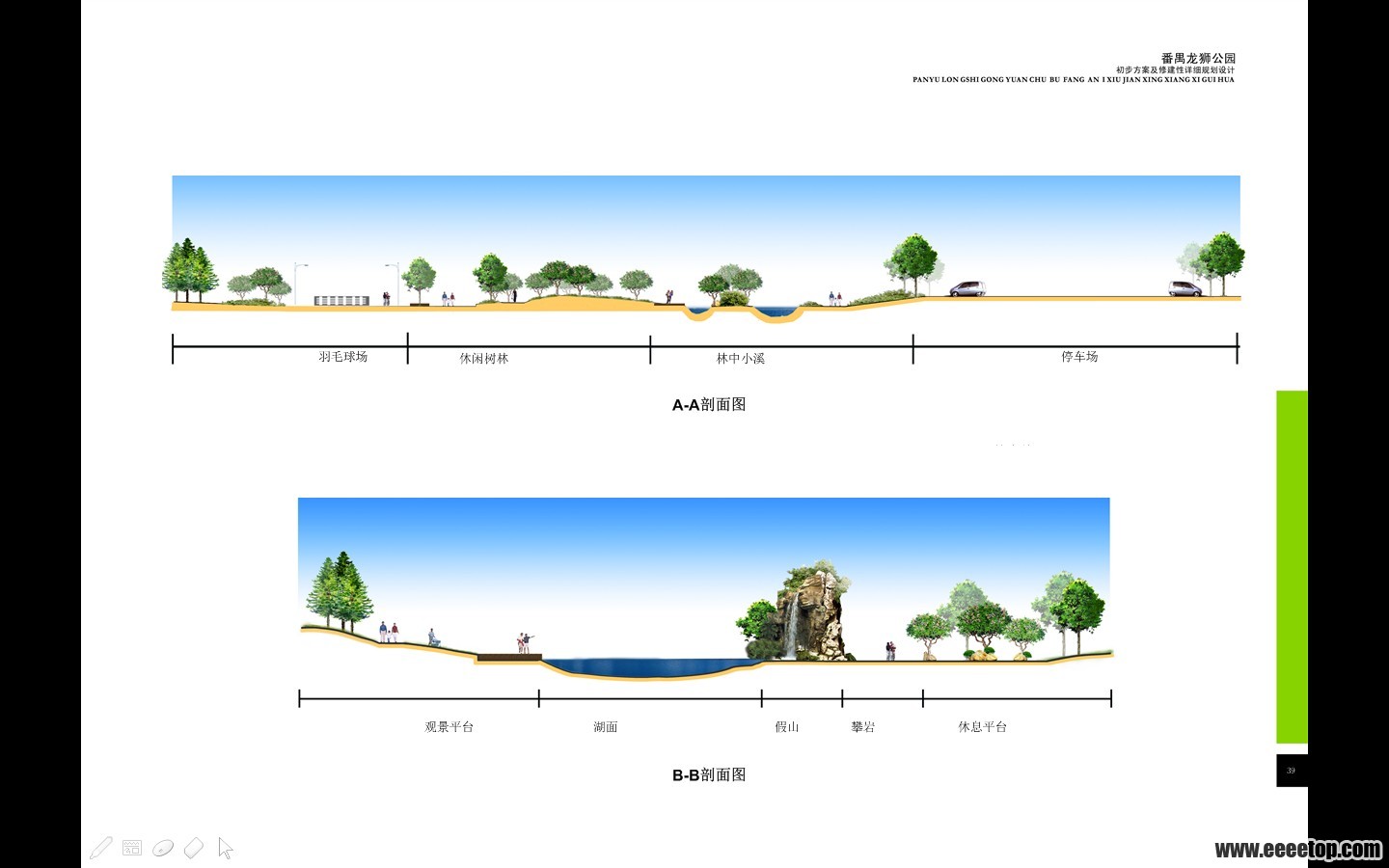

深化方案

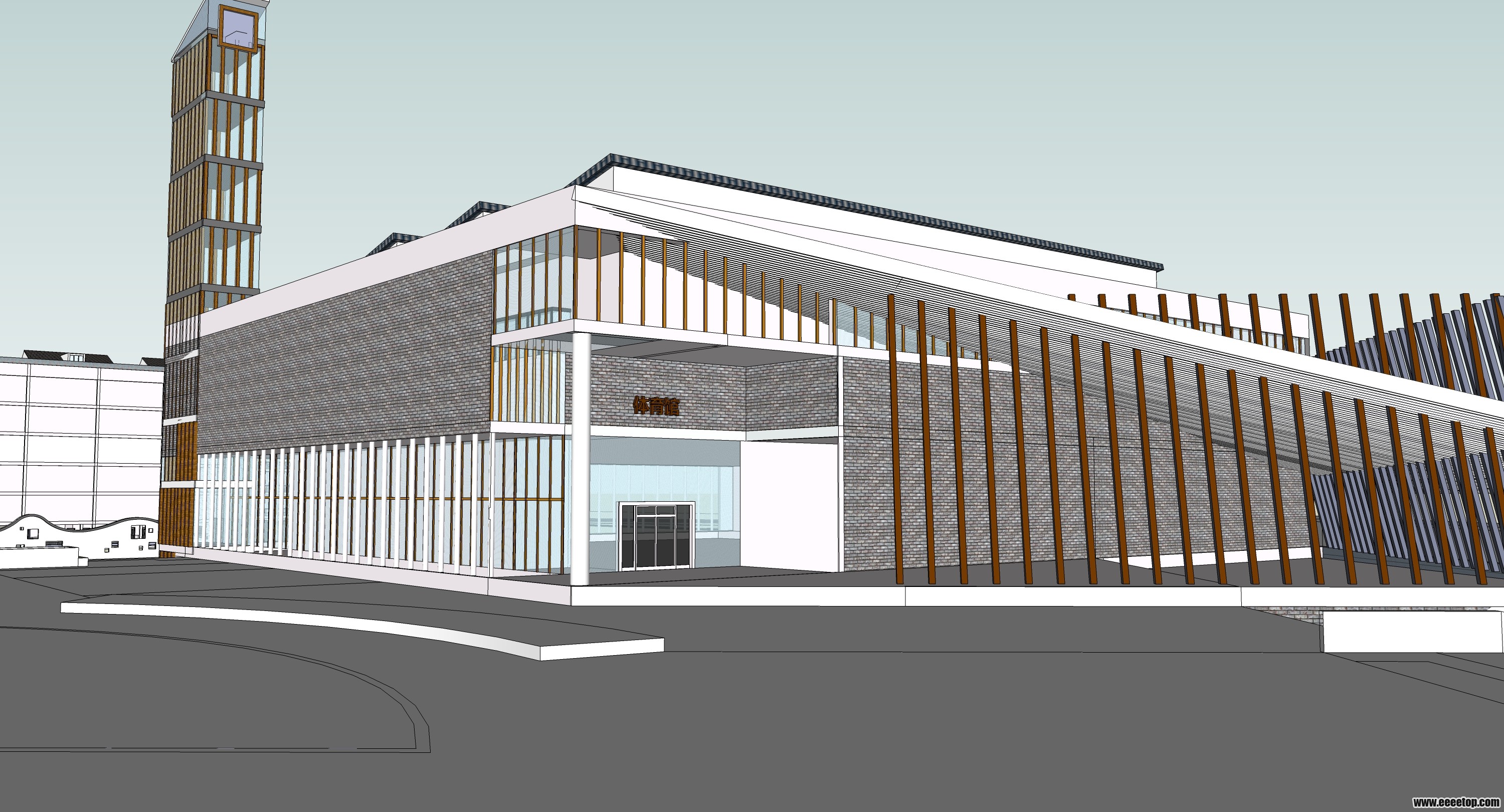

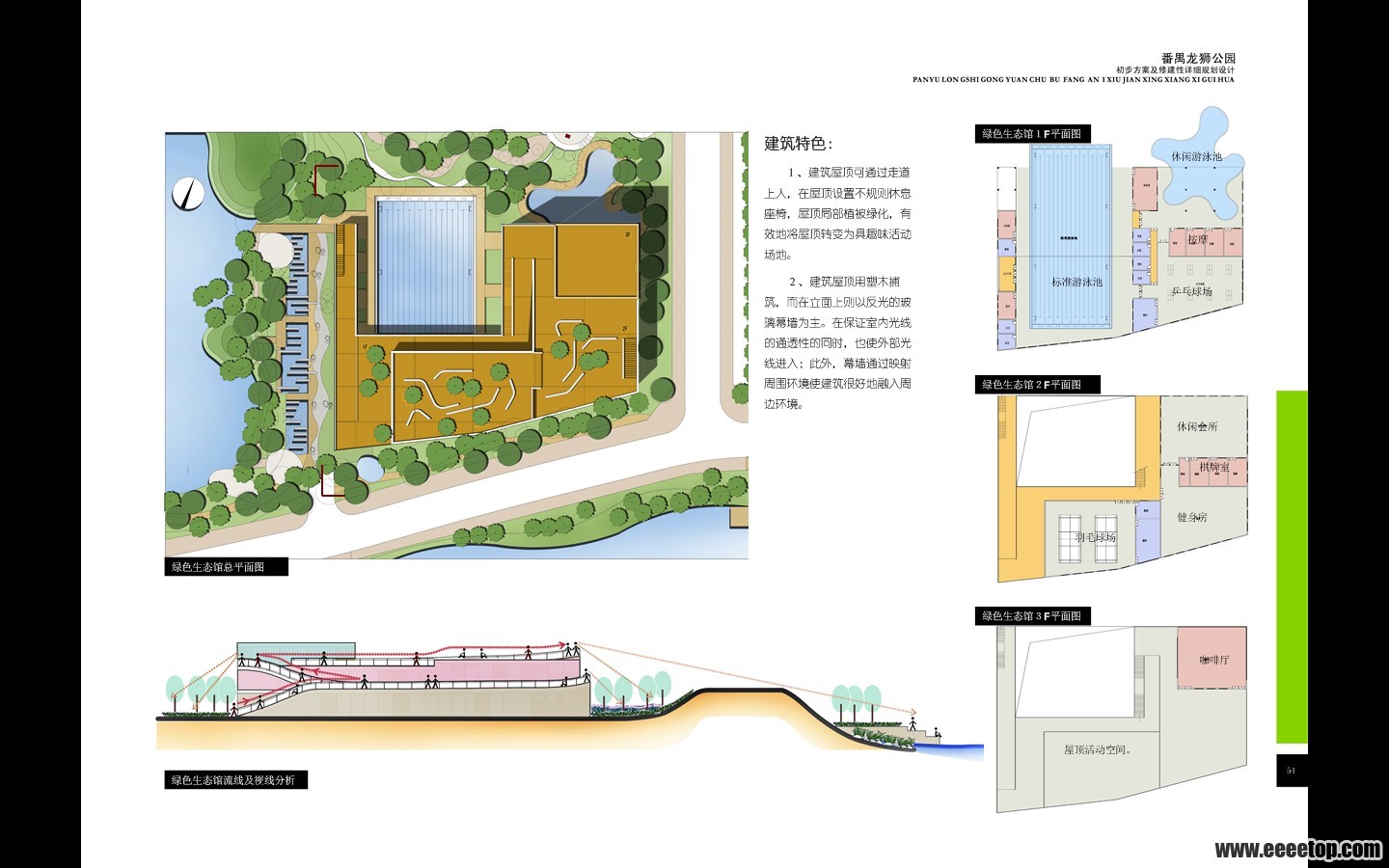

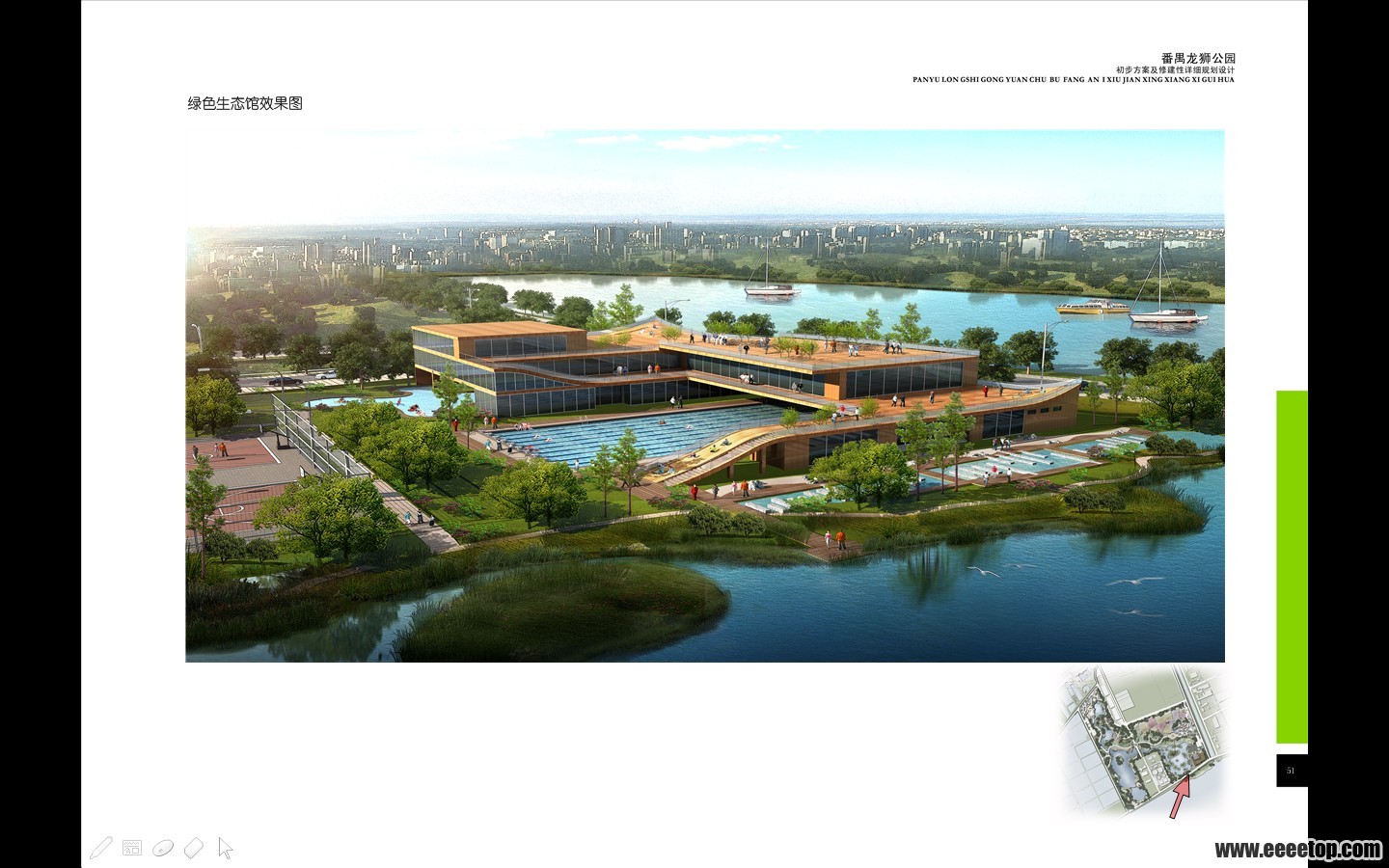

深化方案——活动中心

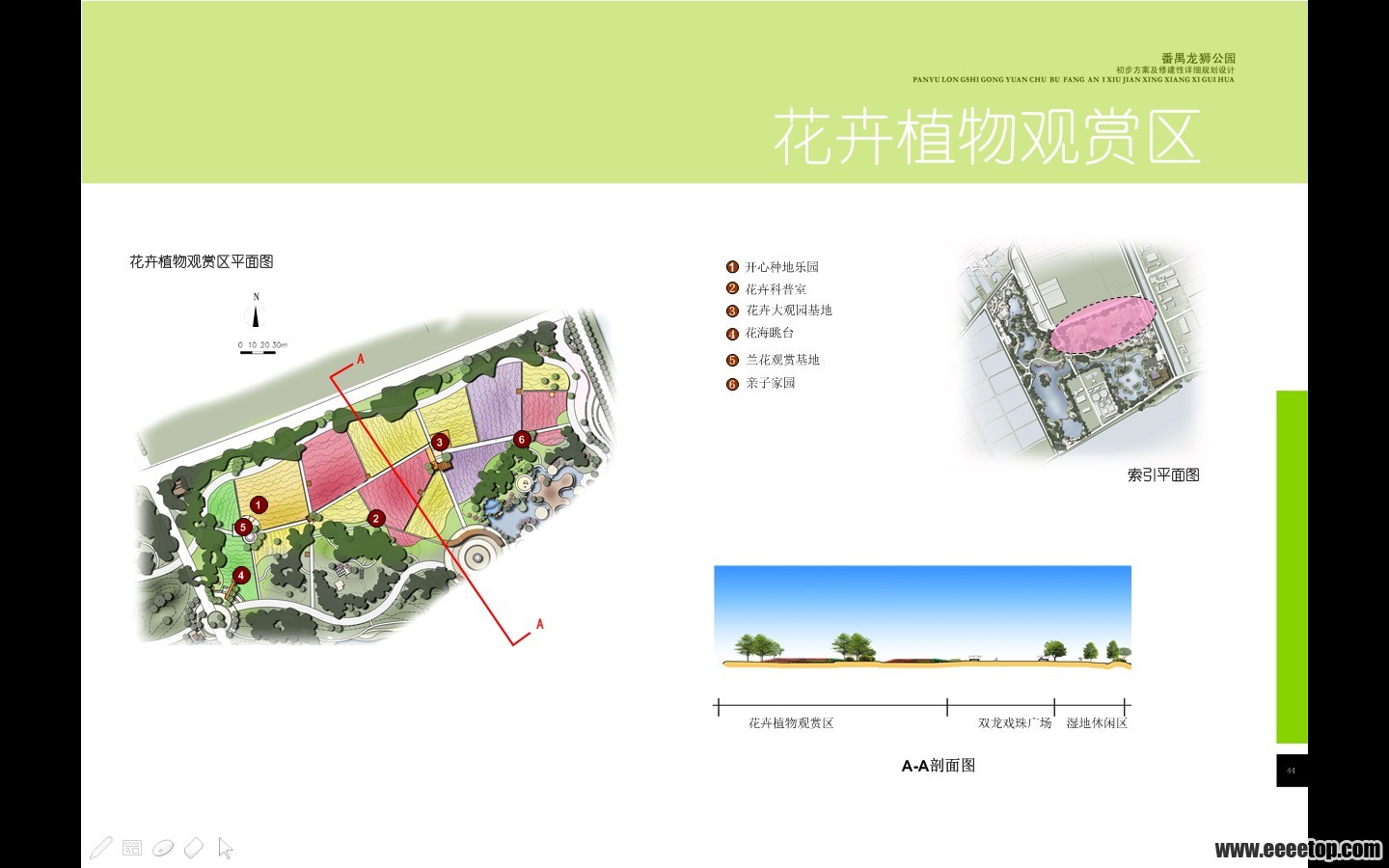

深化方案

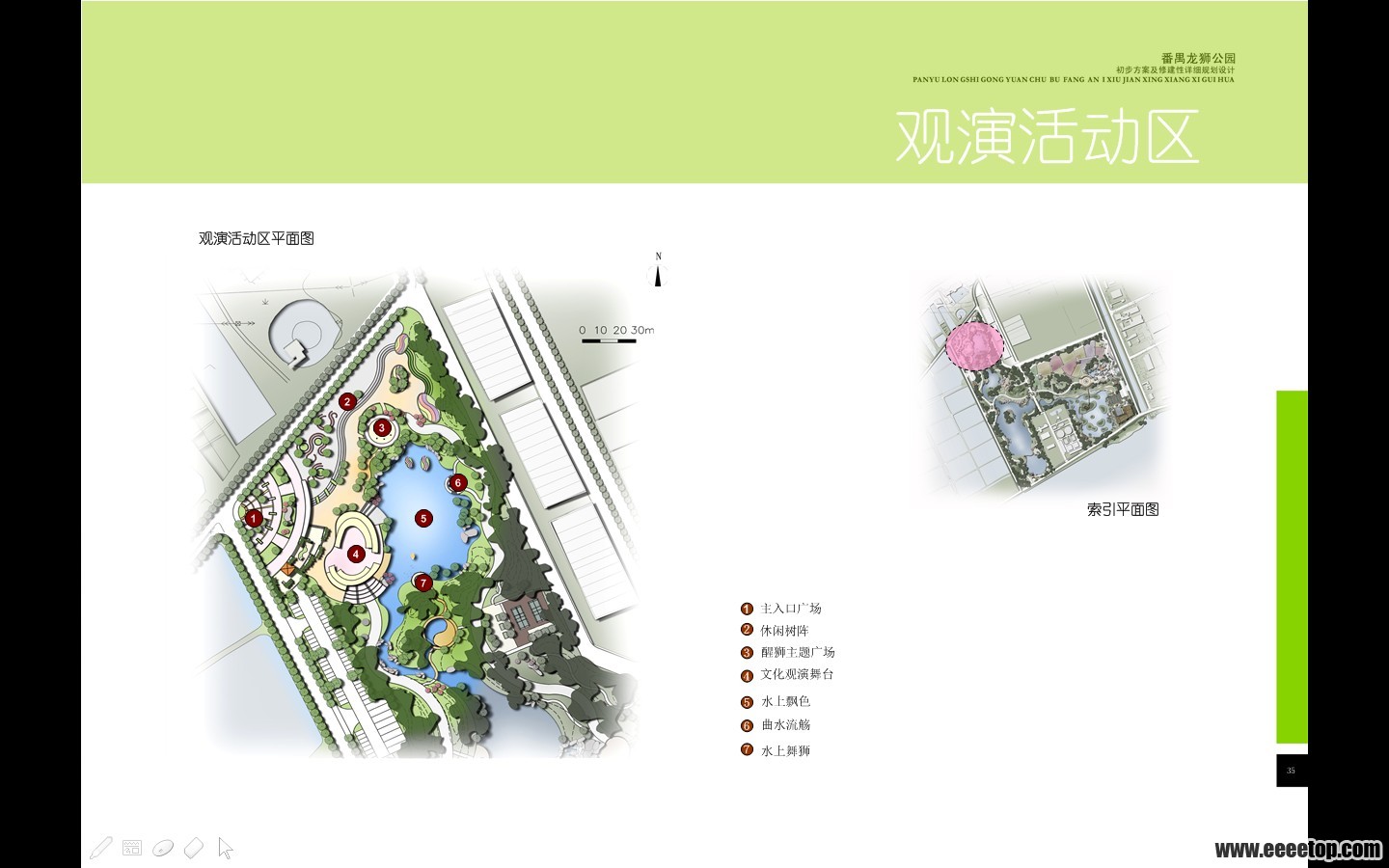

深化方案——露天剧场

深化方案

三、制作
方案文本的制作开始用PPT，但分析图纸仍是用PS制作，所以过程还是相对繁复。而且现在看来，那时的分析图做的还是挺农的

。看来，大家一定要有信心，像我当然那么丑的图，现在也能做得是那么回事了，你们更是没问题！
在深化方案后，这个项目我不再参与施工图的绘制，转由我们公司的园林所绘制施工图。这个项目对我来说是很大的锻炼，让我对设计的几大专业有了重新的认识，受益匪浅！

**深圳老梁** · 管理员|**深圳老梁** 发表于 2013-6-19 18:52:23

期待下文。

**JZchen** · 拓都将军|**JZchen** 发表于 2013-6-19 19:06:06

学院派的建筑风格　跟我现在正在做的项目类似
施工图画得我欲仙欲死啊

**plf_10** · 拓邑团练|**plf_10** 发表于 2013-6-19 19:50:34

主入口那栋进深较大的是行政楼吧
和教学楼的交接感觉不是太顺畅
其他都挺好
规划各方面都不错

**神之子** · 拓邑团练|**神之子** 发表于 2013-6-19 19:58:25

沙发啊，继续观看

**yizhaoqiang** · 拓邑团练|**yizhaoqiang** 发表于 2013-6-19 23:06:09

你总图上的景观是先手绘画的啊！

**秘奇洋葱圈**

硫酸纸好带感！PS：祝贺楼主工作三周年成绩斐然~

**songconghu** · 拓邑团练|**songconghu** 发表于 2013-6-20 06:49:09

JZchen 发表于 2013-6-19 19:06

登录/注册后可看大图

学院派的建筑风格　跟我现在正在做的项目类似
施工图画得我欲仙欲死啊

施工图如果做得规范些月？今年暑假我也得去给公司实习。。。谢谢回复。。

**JZchen** · 拓都将军|**JZchen** 发表于 2013-6-20 08:39:39

songconghu 发表于 2013-6-20 06:49

登录/注册后可看大图

施工图如果做得规范些月？今年暑假我也得去给公司实习。。。谢谢回复。。

没看懂你想表达什么。。。

慧空 · 拓城校尉|慧空发表于 2013-6-20 12:54:20

很给力啊期待下面的东西我也刚毕业

**tenan** · 拓城校尉|**tenan** 发表于 2013-6-20 13:38:00

人行流线看起来有点疑惑

**zyzyjwan** · 拓城校尉|**zyzyjwan** 发表于 2013-6-20 17:34:16

PPT制作文本还是快速的多，以前使用PS制作又慢。PPT做好母版制作，分析图也是很快速，如果要追求PS效果画好分析线条导成PNG格式就可以放在分析底图上面了。

我们一直这么快速制作文本，不然那么多的方案要制作，甲方定案后10天多就要文本，还要SU建模外加效果图公司制作后期效果图，总的来说PPT好多了。

**zyzyjwan** · 拓城校尉|**zyzyjwan** 发表于 2013-6-20 17:37:27

看了楼主的图纸我还是发现个问题，在文本制作过程中只需要封面最多加上扉页出现项目名称。如果是在报规通过之前项目名称有变化的可能性，到时候全部修改麻烦死！如果是PPT制作文本倒是可以避免这个问题，如果是PS的那我只能说阿弥陀佛了！还有就是页码千万别要，那个又不是施工图，没必要非要加页码，个人感觉是多余的工作还吃力不讨好。
