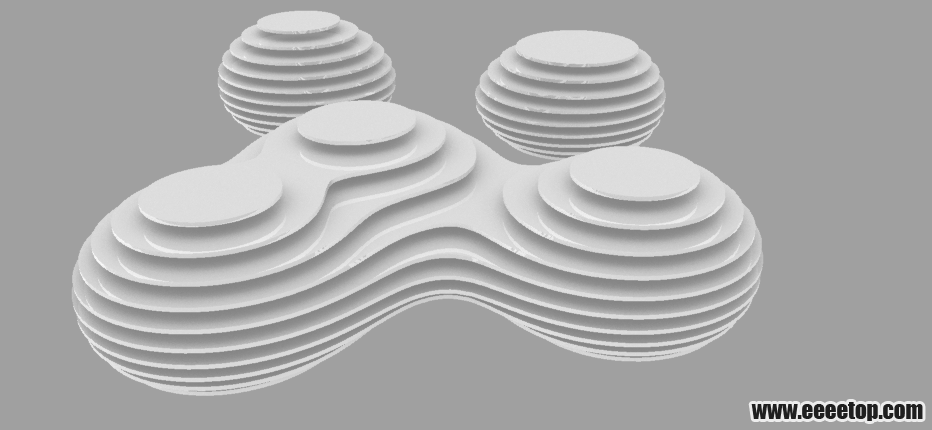

银河SOHO模拟

**jin1991** · 拓都将军|**jin1991** 发表于 2013-3-15 01:16:09

恩，还是很不错的。我的思路和你的不同，很奇怪的是为什么你没有对数据进行任何处理，
每一层的话应该是只用一个点干扰控制就可以了，metal运算器的话，个人也不是很懂

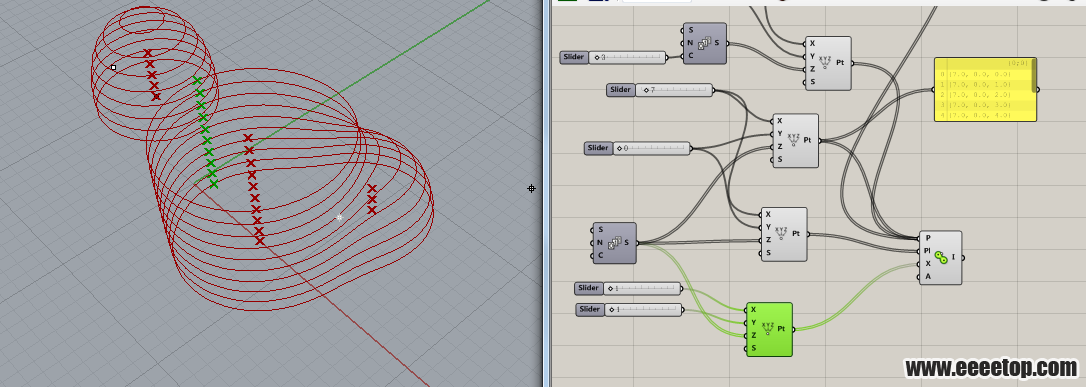

顺手做了一个：（比较粗糙，哈哈）

**zhiaixu2010** · 拓城校尉|**zhiaixu2010** 发表于 2013-3-15 08:06:25

jin1991 发表于 2013-3-15 01:16

登录/注册后可看大图

恩，还是很不错的。我的思路和你的不同，很奇怪的是为什么你没有对数据进行任何处理，
每一层的话应该是只 ...

metaball的原理是依据点电荷的间距影响引力，达到极限长度后忽略不计，当然可以自行确定引力的初始大小

**zhiaixu2010** · 拓城校尉|**zhiaixu2010** 发表于 2013-3-15 08:08:59

jin1991 发表于 2013-3-15 01:16

登录/注册后可看大图

恩，还是很不错的。我的思路和你的不同，很奇怪的是为什么你没有对数据进行任何处理，
每一层的话应该是只 ...

还有metaball内置的是shortest方式，当电荷少于2个的时候就没有影响了，所以就没筛选数据

**feixiang456** · 拓都将军|**feixiang456** 发表于 2013-3-15 11:04:16

扎哈的曲线运用的就是很漂亮

**jin1991** · 拓都将军|**jin1991** 发表于 2013-3-15 11:31:23

zhiaixu2010 发表于 2013-3-15 08:08

登录/注册后可看大图

还有metaball内置的是shortest方式，当电荷少于2个的时候就没有影响了，所以就没筛选数据

原来是“电荷”吸引，
恩，只要定好截平面的话，的确是每层用一个点影响，谢谢哈！

还有个问题：
后面的曲线（本质上metabll生成的还是多段线），提取控制点后，你是重建了
我试了试偏移好像曲线的方向不一致，有些曲线向内偏移，有些向外侧偏移，怎么弄的？


还有，lz关于参数化建模的后期深化成平立剖有什么心得，想听听？如何把参数化的成果应用什么软件出平立剖？
感激哈，gh刚上手，以后还有研究的话，有机会向前辈多请教，哈哈

**yrfyrf** · 拓都将军|**yrfyrf** 发表于 2013-3-15 11:57:17

是用SU设计的吗

**周123** · 拓邑团练|**周123** 发表于 2013-3-15 17:04:28

模型很赞啊！感谢分享！楼主有这个建筑的CAD资料吗？麻烦提供一份做建模练习

1075100026@qq.com

**zhiaixu2010** · 拓城校尉|**zhiaixu2010** 发表于 2013-3-15 22:28:14

jin1991 发表于 2013-3-15 11:31

登录/注册后可看大图

原来是“电荷”吸引，
恩，只要定好截平面的话，的确是每层用一个点影响，谢谢哈！

加油吧，我也是新手，互相鼓励

**jin1991** · 拓都将军|**jin1991** 发表于 2013-3-15 23:42:33

zhiaixu2010 发表于 2013-3-15 22:28

登录/注册后可看大图

加油吧，我也是新手，互相鼓励

恩，加油！
看了你以前的一些帖子。

那些表皮用rhino做好后，你是用什么出平面的？很想知道你平立剖怎么出的？讲讲经验吧，我想以后自己用上了少走弯路，谢啦哈

**zhiaixu2010** · 拓城校尉|**zhiaixu2010** 发表于 2013-3-16 01:32:34

jin1991 发表于 2013-3-15 23:42

登录/注册后可看大图

恩，加油！
看了你以前的一些帖子。

如果只是方案阶段的话，直接用rhino出图就OK了，rhino本身其实就是可以满足出施工图精度的，特别是媲美CAD的捕捉功能，平立剖的话不在话下，rhino5加入了截面功能，rhino4的话有个section插件，画剖面很好用；（在设计院实习的时候方案阶段的平立剖我都是用rhino画的...）；如果到了初设阶段，显然考虑施工就是首要的了，一般的做法都是把曲面转化成易于加工的平面，rhino中做好的模型首先在rhino中优化曲面（可以用kangaroo），然后再到revit中深化，这个时候曲面都已经成mesh了，在revit中主要就是对结构的合理性和可实施性进行深化，初设具体也没太深入过，年前刚做了个方案中标了，年后懒得实习了就没跟进，囧~最后，如果你够强大的话，最好的选择就是进CATIA，rhino和CATIA的兼容性比revit好很多，当然CATIA是参数化的尖端了，有兴趣可以研究下，Gehry工作室就是用的它，看看古根海姆，神马都是浮云啊，哈哈

**jin1991** · 拓都将军|**jin1991** 发表于 2013-3-16 21:39:23

zhiaixu2010 发表于 2013-3-16 01:32

登录/注册后可看大图

如果只是方案阶段的话，直接用rhino出图就OK了，rhino本身其实就是可以满足出施工图精度的，特别是媲美CA ...

恩，受教了，现在还没想那么多。

只是在rhino中做了模型，平立剖的建筑图示，比如门、窗、一些建筑符号的表示，是先把rhino截开后平面导成dwg，然后在cad天正中弄么？我试了一次，效果很不理想，曲线变成很碎的多段线，插门和窗什么的很不方便，拾取墙也很麻烦。

rhino的模型导入到revit的话，完全封闭的体量是可以建立楼板，和拾取墙的，一旦有开洞或者不闭合的话，只能识别为普通的构件，不能像体量模型一样加楼板什么的，rhino和revit的兼容真心不是很好？

（感觉方法不对，看了之前你们做的高层设计，你们的立面和平面、剖面表达都比较规范，平面图的建筑表达什么的怎么处理的，求教，不会是靠ps一步步弄的，那不精确吧）

在此谢谢指点
