Remap numbers电池之——我见！（电池用法）


[版块:参数化设计] [分类:经验教程] [复制链接] 报告无效帖子查看: 23501|回复: 23
拓邑团练|wan28 发表于 2014-9-15 12:56:40 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 wan28 于 2014-9-16 08:38 编辑

本想发个帖子回复一个群友关于Remap numbers电池用法的问题，没想到在帖子的选项中只有'软件教程'最符合。这个帖子说成教程实在是让我汗颜！
         本帖是关于Remap numbers电池用法的介绍，适合于新手，大神可以看看是否有不对之处，也可出门左拐~
         废话不说啦,开始上图！

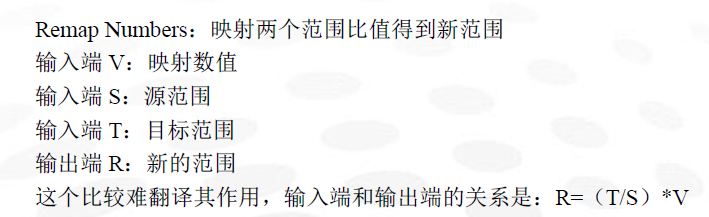

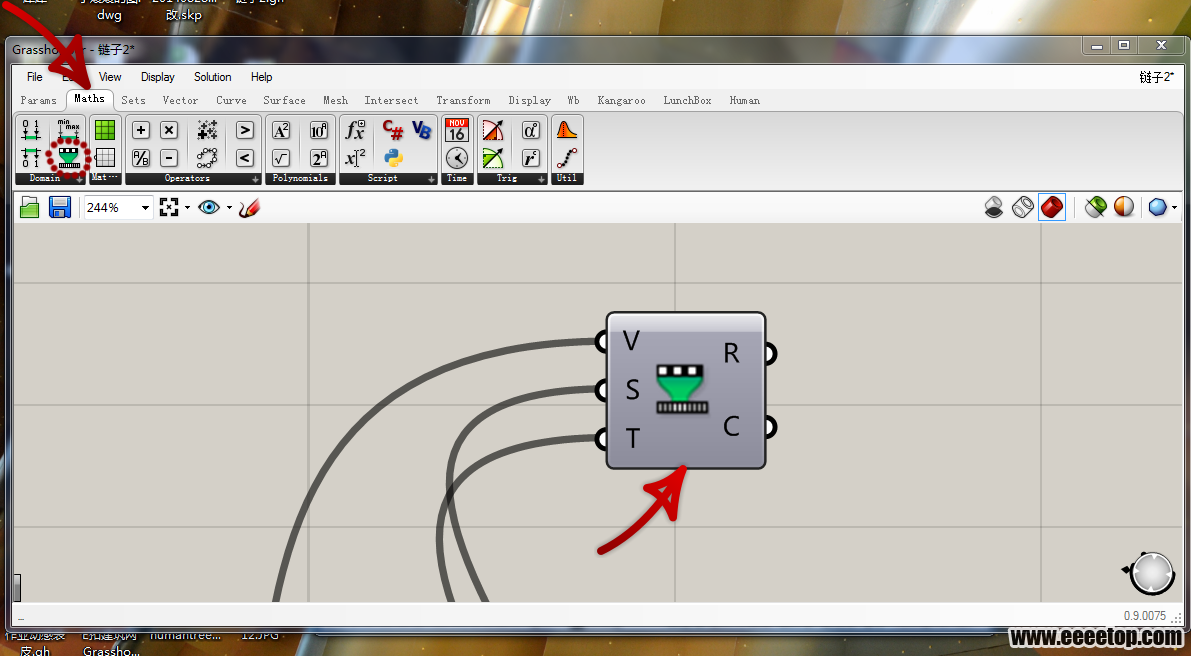

         Remap numbers电池，长成这个酱紫的！ ]G[BJW$MVF4R]W@AW}7V5}K.jpg 在 QQ截图20140915112606.png 里！（都可以找的到吧！）                  版主出的书上是这样子说哒! 捕获.JPG
         很难理解是吧！（请原谅版主的无意，他自己编一本书太难啦！） OAXUQ~0RLE}8K1BZWQWO)8V.jpg

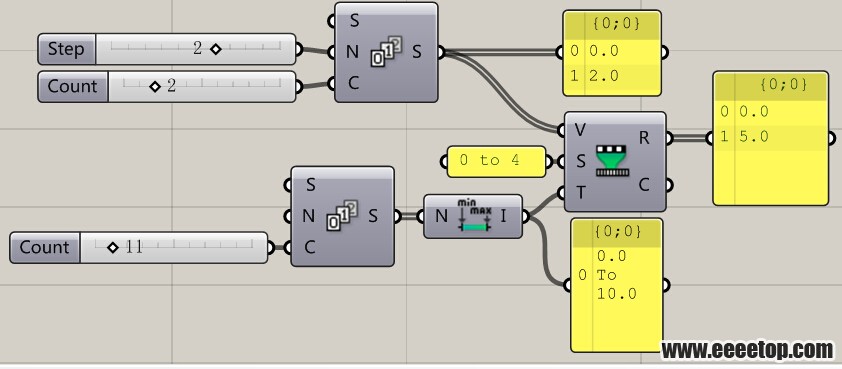

         我用以个实例来解释一下！（上图）

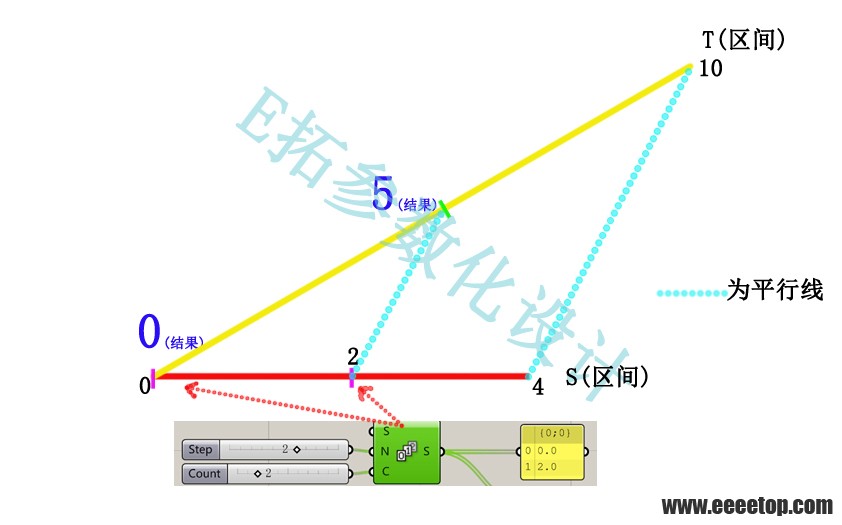

          A$B`~}EXQOJ6[1_4O8_4~@V.jpg 我们建筑学的学生已经习惯用图纸来表达意思，那我就用几何关系来说明它！
          11.jpg 解释：在S区间上寻找V端输入的数据，然后将S区间向T区间做映射（连接端点，做平行线，成相似三角形）平行线与T区间交点及为所得。

           有人会问：如果V端数据不在S区间上咋整嘞？

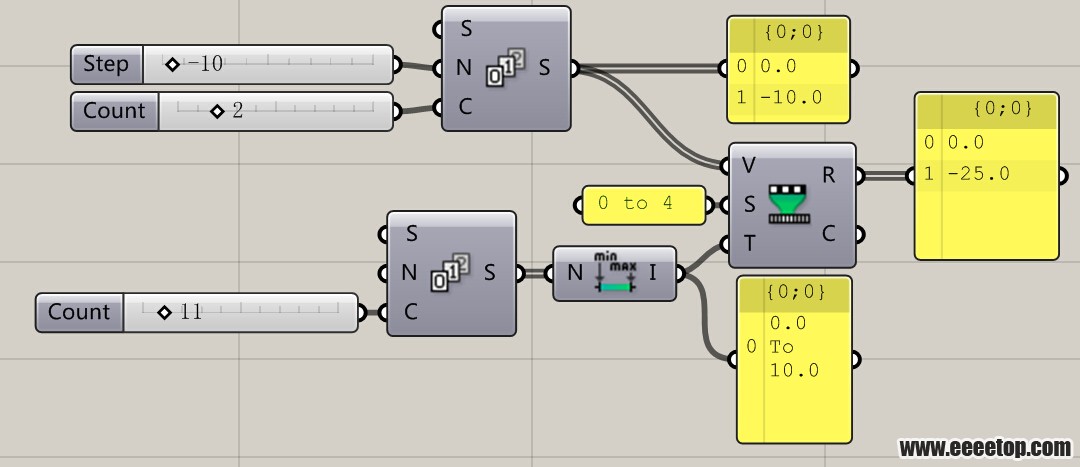

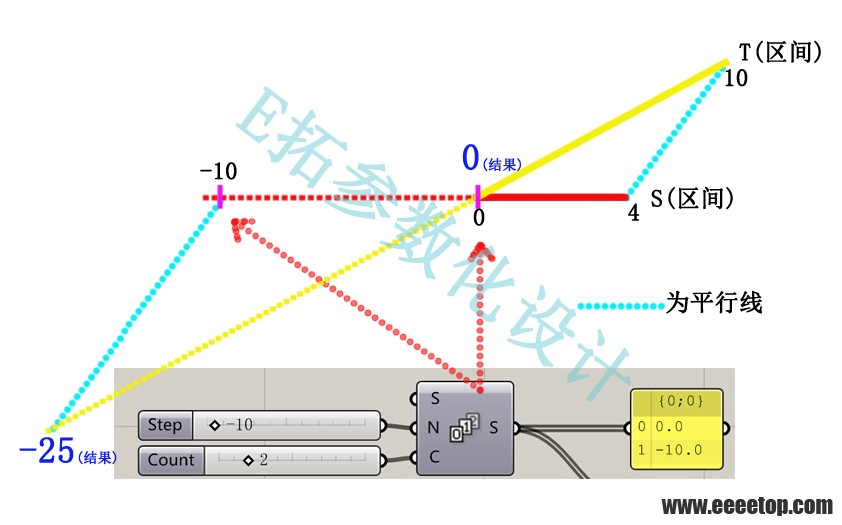

           找个特殊一点的情况说明： 9DN}4)O~CG}E0X@5$QL$W8F.jpg
          12.JPG 大家看懂了吧！
       关于Remap numbers电池，我也是刚刚接触，教程算不上，只是一些学习过程中的分享，为了记录学习过程中的点滴！
        若有不对、不妥之处请及时通知我！我将及时更正并附上您的建议！（联系方式：E拓参数化一群happy QQ：421218640）
                                                                                                                                             2014/09/15
                                                                                                                                                                                                                                                                                                          wan28  青岛


评分

参与人数 2e币 +26 收起 理由
夜之黎明 + 6 心得小教程，教学相济大家进步快。
DanielJin + 20 感谢！感恩！感动！

查看全部评分

回复

举报

  聚合标签: numbers, 电池, ——, 我见
 楼主 | 拓邑团练|wan28 发表于 2014-9-15 12:57:42 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
自己占楼！省的版主抢！
回复 支持

举报

管理员|深圳老梁 发表于 2014-9-15 13:02:45 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
我抢一个看看。
教程无大小，能给别人帮助的都是好教程。
国外设计杂志2025全年订阅
国外设计杂志超2500册大合集
回复 支持

举报

拓邦元帅|DanielJin 发表于 2014-9-15 13:36:55 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
感谢！太感谢了！只有大家都参与进来才能共同营造一个良好的氛围！还有，这本书不是我一个人完成的哦~是大家共同努力的结果。等修订版更新的时候我就把你的内容引入进去，在大家的参与下，E拓的GH完全学习手册一定会越来越完美。
我司提供建筑方案设计/全流程BIM设计/参数化设计
有兴趣欢迎站内信或在https://www.jianzhu.us进行商务洽谈
我的《Grasshopper从入门到进阶》课程购买地址为https://www.tuozhu123.com/course-54.html
回复 支持

举报

 楼主 | 拓邑团练|wan28 发表于 2014-9-15 13:55:10 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
深圳老梁 发表于 2014-9-15 13:02
我抢一个看看。
教程无大小，能给别人帮助的都是好教程。

来E拓两年多啦，也没有做些什么！放假之前收到梁哥给的笔记本，感到比较惭愧。看到E拓参数化正在完善，同时也想为E拓做点什么。发了个小教程，只为E拓越来越好！要毕业了，现在想想E拓真的是陪着我走过的大学四年，在第五年里真的希望E拓越爱越好！谢谢梁哥的鼓励，我会常来的哦！
回复 支持

举报

 楼主 | 拓邑团练|wan28 发表于 2014-9-15 14:07:01 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
DanielJin 发表于 2014-9-15 13:36
感谢！太感谢了！只有大家都参与进来才能共同营造一个良好的氛围！还有，这本书不是我一个人完成的哦~是大 ...

感谢就当不起啦！一直在索求，总是需要付出的！我的名字会出现在书里我就很高兴啦！
再有一些什么其他的想法我也会现在群里发然后在E拓发帖子哒！ AJDBV{MI}SYE9]5(WLEB.gif 嘿嘿！
回复 支持

举报

拓邦元帅|神灵之王 发表于 2014-9-15 22:28:33 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
这教程不错
回复 支持

举报

拓都将军|夜之黎明 发表于 2014-9-15 22:32:19 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

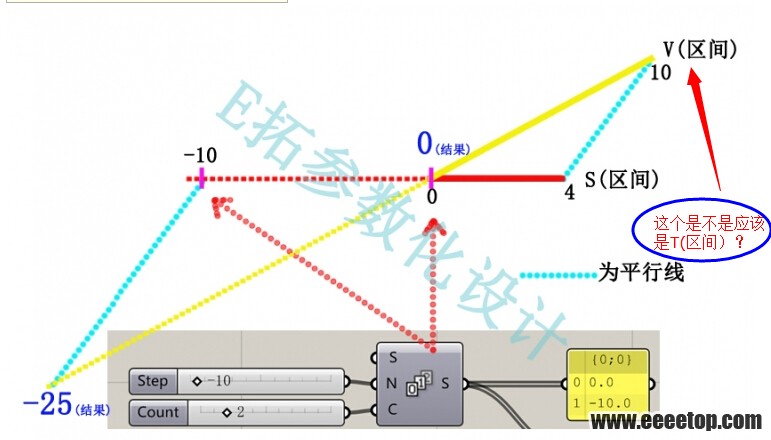

楼主这个是不是写错了？

评分

参与人数 1e币 +3 收起 理由
wan28 + 3 向上好少年，多学多思多练多设计。

查看全部评分

回复 支持 1

举报

 楼主 | 拓邑团练|wan28 发表于 2014-9-16 08:33:58 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
夜之黎明 发表于 2014-9-15 22:32
楼主这个是不是写错了？

是哒！~我靠！PS改了，jpg忘了更新！~我会改过来的！
回复 支持

举报

拓土新兵|TTTTTT 发表于 2014-10-14 19:44:54 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
好形象啊 一下子就理解了  哈哈哈
回复 支持

举报

拓土新兵|执着的猎人 发表于 2014-11-11 09:15:27 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
我想知道这个运算器在实际应用上的作用是什么  楼主能解释一下吗
回复 支持

举报

拓邑团练|fuxiankai 发表于 2014-11-18 16:18:20 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

感谢！太感谢了！只有大家都参与进来才能共同营造一个良好的氛围！
回复 支持

举报

拓邑团练|wuteyogi 发表于 2014-11-19 17:19:28 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
学习学习~
回复 支持

举报

拓城校尉|oucan 发表于 2014-11-28 13:03:27 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
执着的猎人 发表于 2014-11-11 09:15
我想知道这个运算器在实际应用上的作用是什么  楼主能解释一下吗

    这个运算器的实际用法，例如渐变的中钢国际表皮，就是用这运算器去控制渐变大小的菱形，最大和最小的区间，不大于原始半径。再简单点说，就是把一个大区间，转换成在一个小区间内。看图吧。

实际用法

实际用法
回复 支持

举报

拓土新兵|执着的猎人 发表于 2014-12-3 11:11:48 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
oucan 发表于 2014-11-28 13:03
这个运算器的实际用法，例如渐变的中钢国际表皮，就是用这运算器去控制渐变大小的菱形，最大和最小的 ...

哦哦，控制范围，跟min和max电池的原理差不多吧
