规则与不规则之间（一）

今天来吐槽一下那个跟了一年多的项目
因为是个曲面的项目
所以在后期涉及到幕墙分割和节点的处理就很头疼
其中在报批的时候曾好几度被逼着改高度……
（不要拦我  我要去找菜刀）

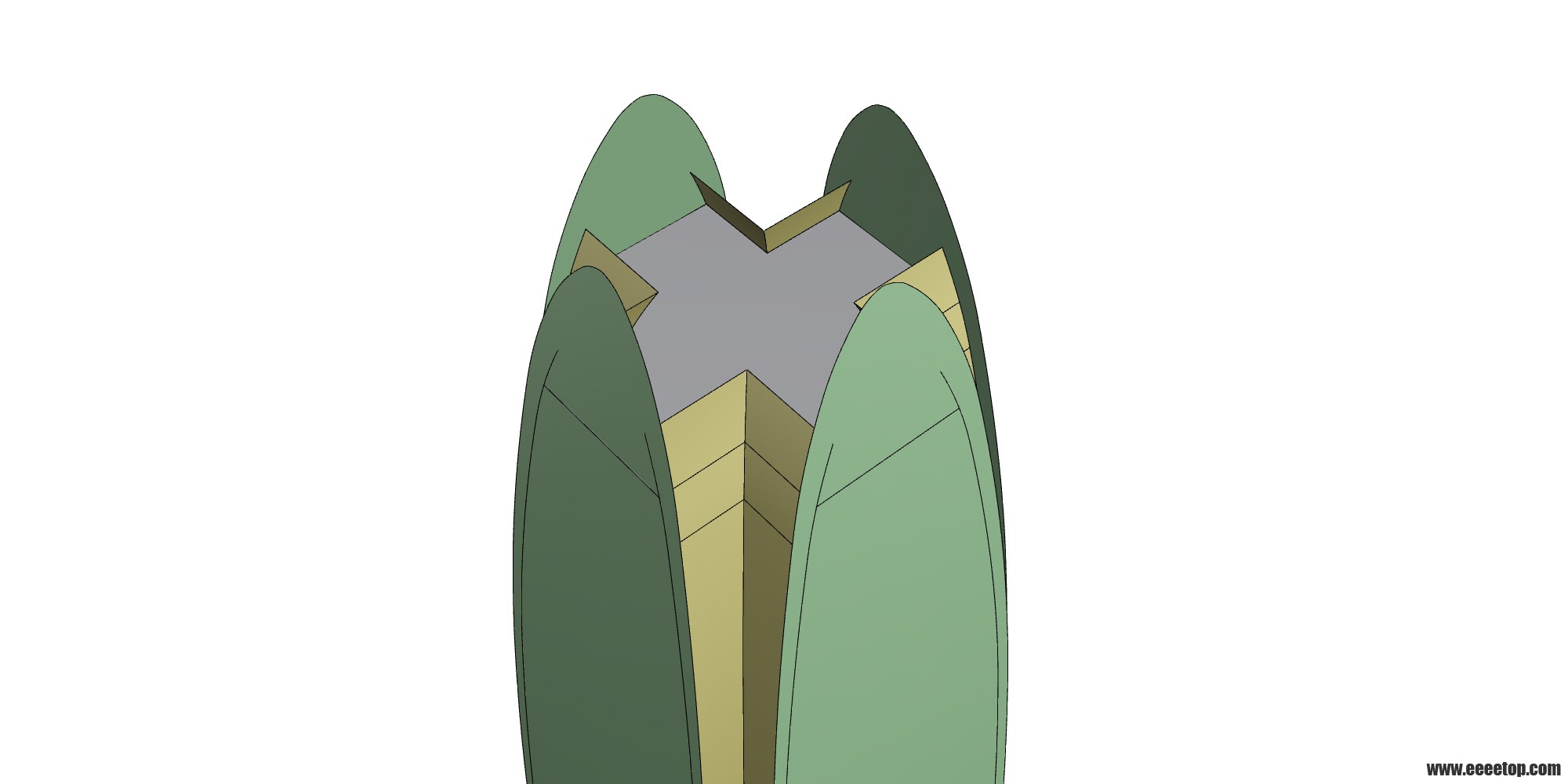

这就是其中主塔的屋顶部分
方案的时候是模仿着玉兰花的形状做的

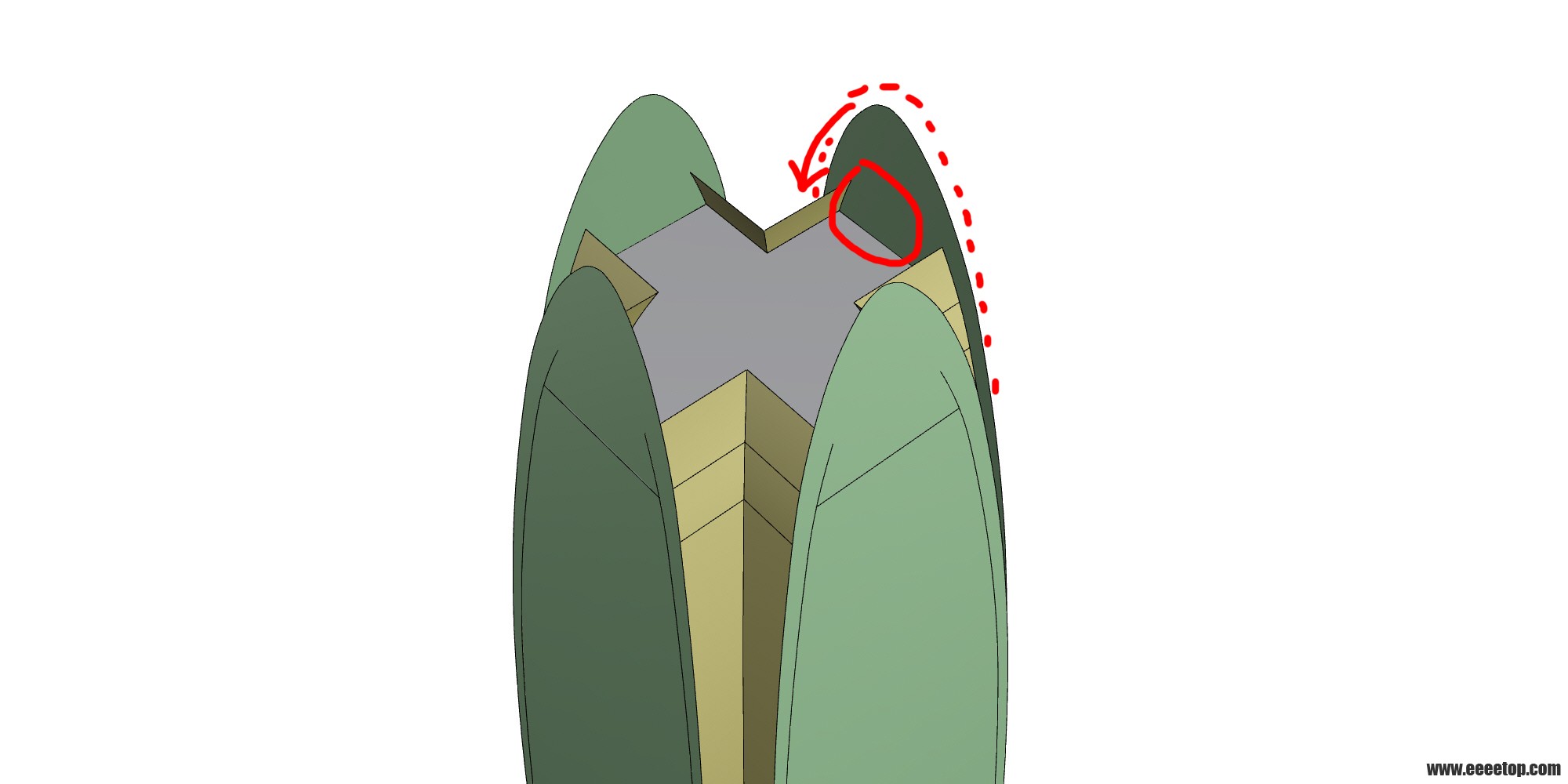

后来加了高度并且在背后添了个天窗（也是个曲的……）


由于老板不想改动正立面的玻璃面积
就在外边包了金属装饰边（听说晚上还会打灯哦）

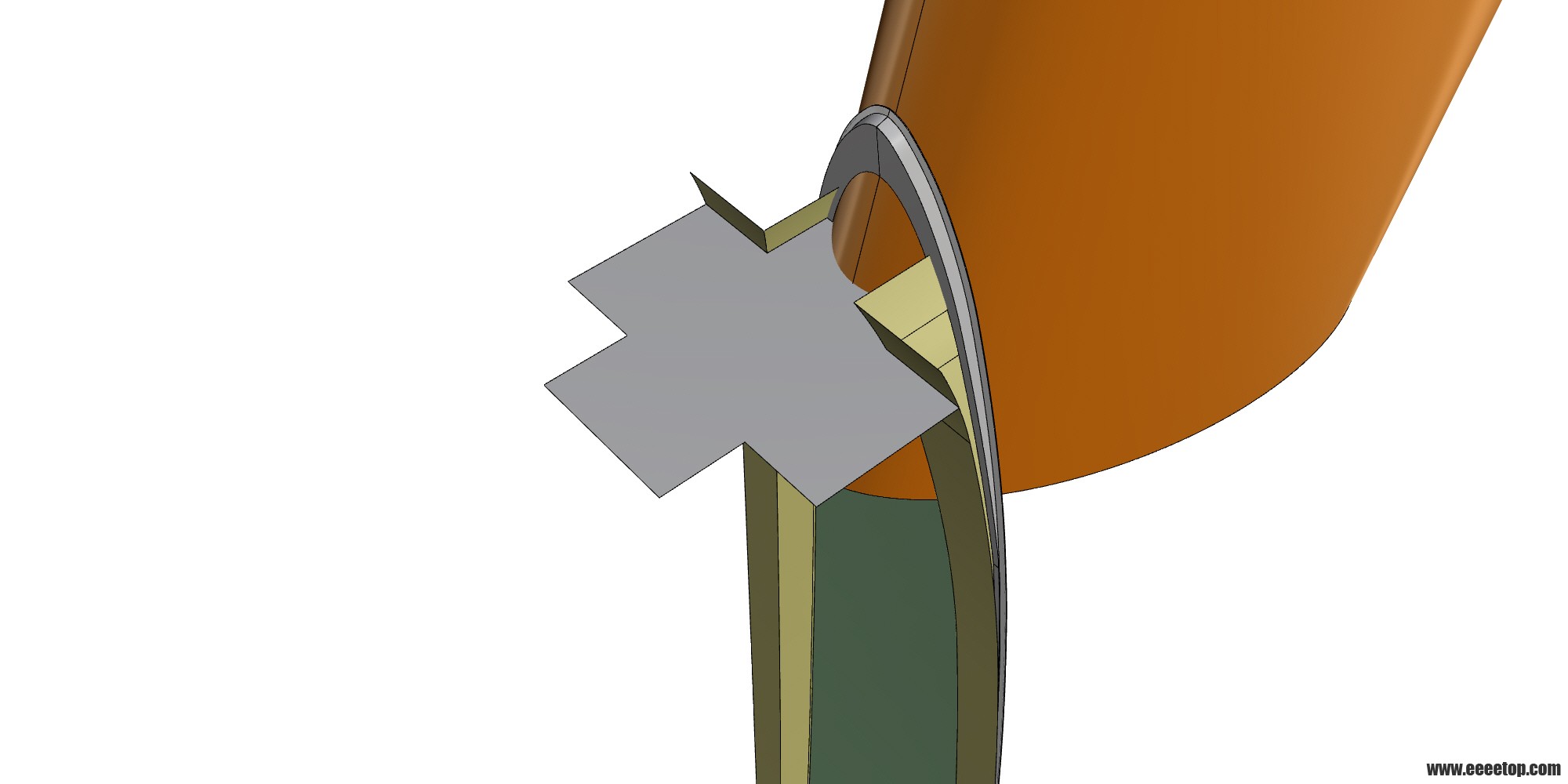

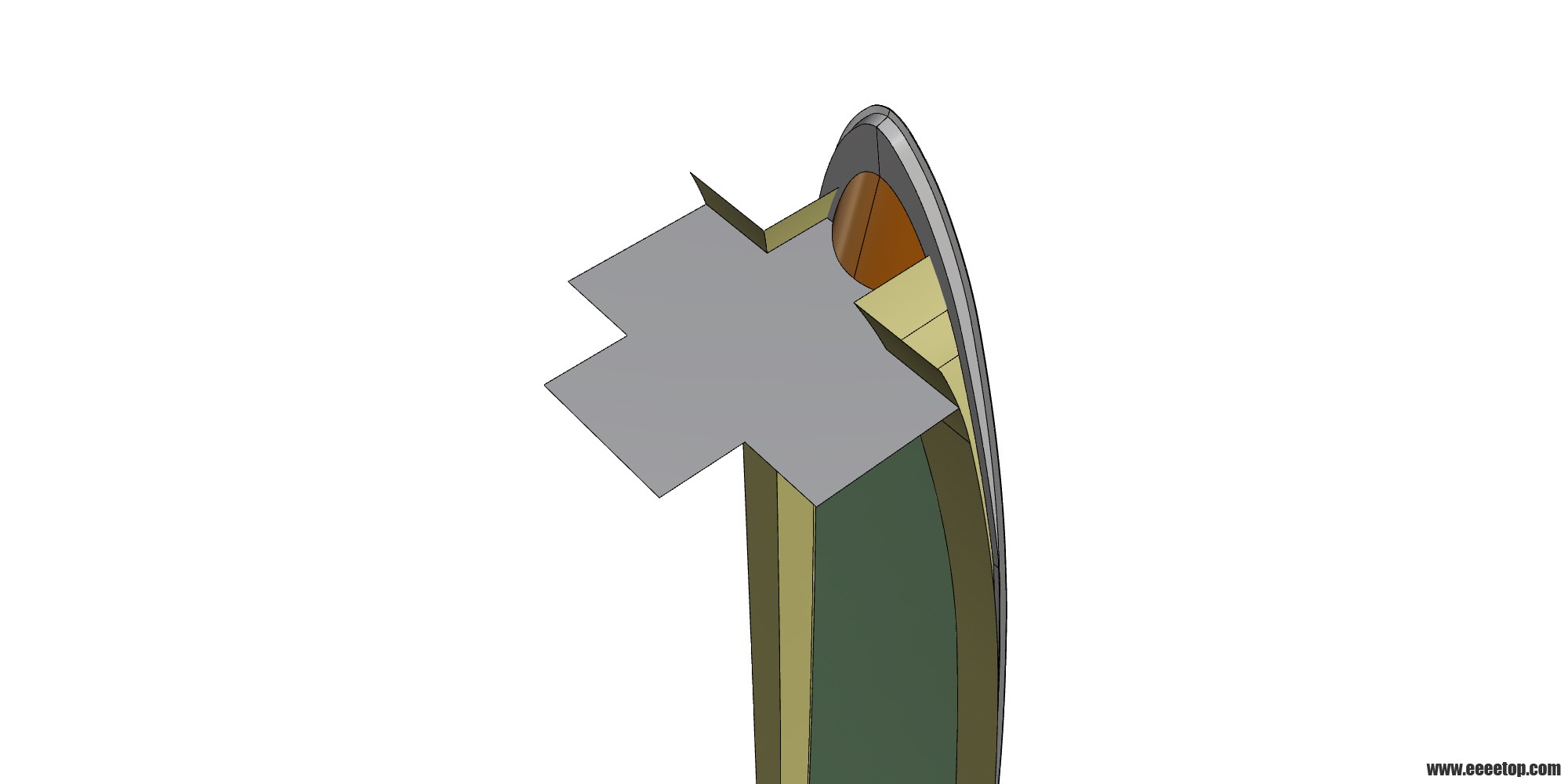

天窗的几何曾经想了很多种方法
后来还是选择用一个规则的椭圆体作为基本体
然后用固有的形体去切
主要因为这样利于分割而且分割面能尽量保持完整

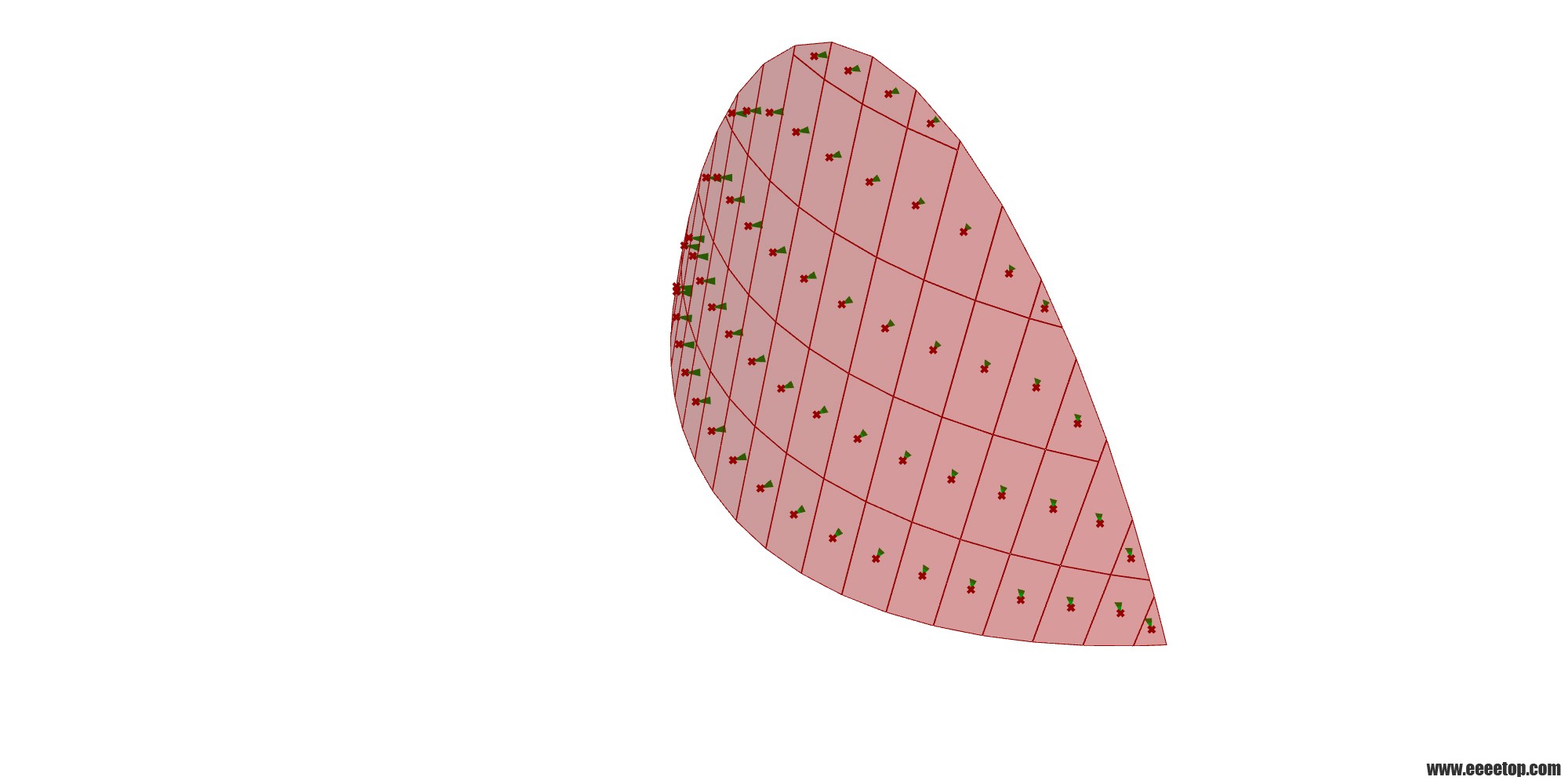

选定 800X2100的玻璃作为天窗分割的基本型
然后选择了一个能保持最多完整基本型的方案
分了60块小玻璃
其中红色框内为完整的800X2100
其余都需要切割
后来因为甲方想减少预算就把玻璃改成了平面玻璃（曲面玻璃太贵了……）

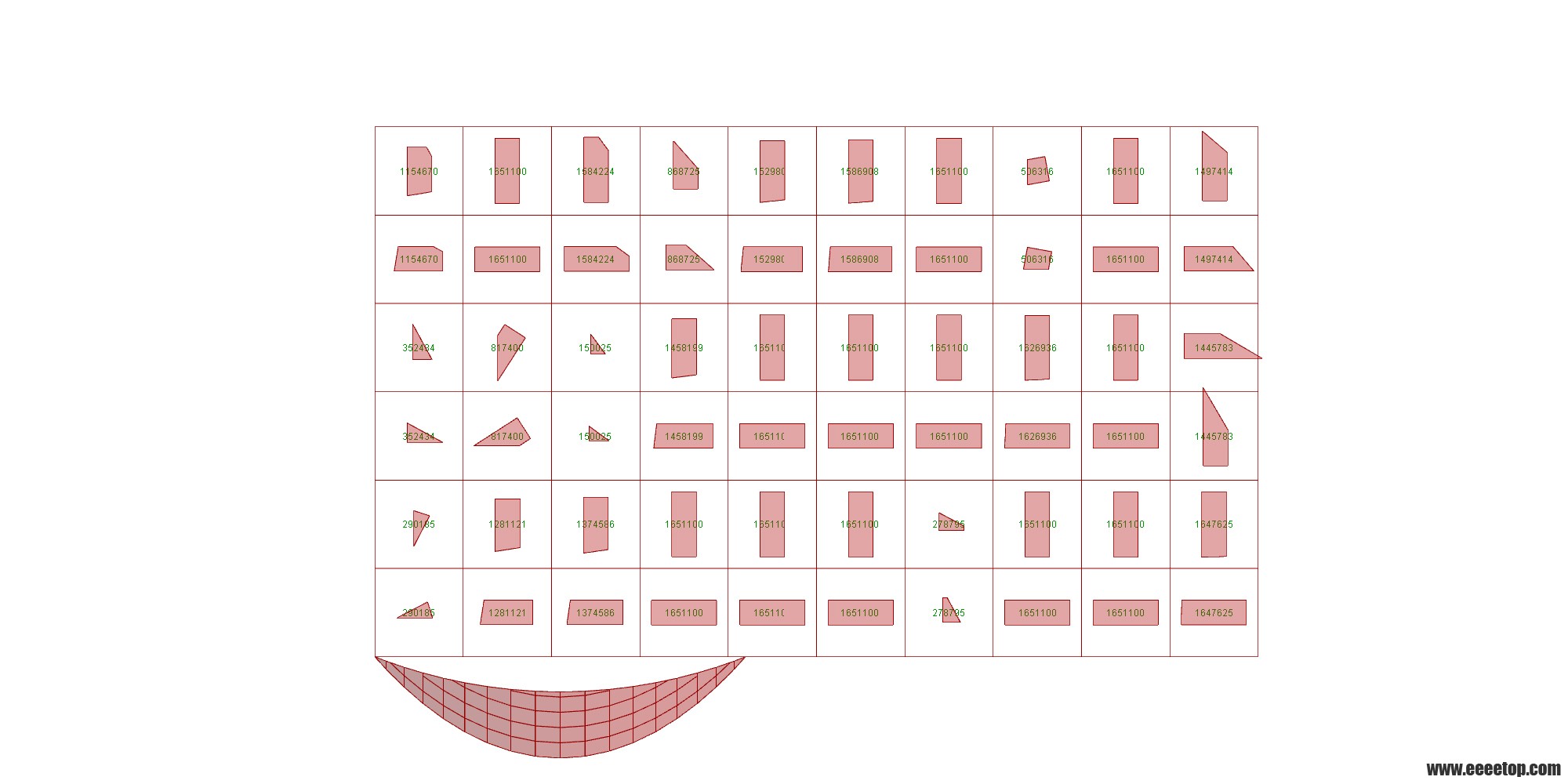

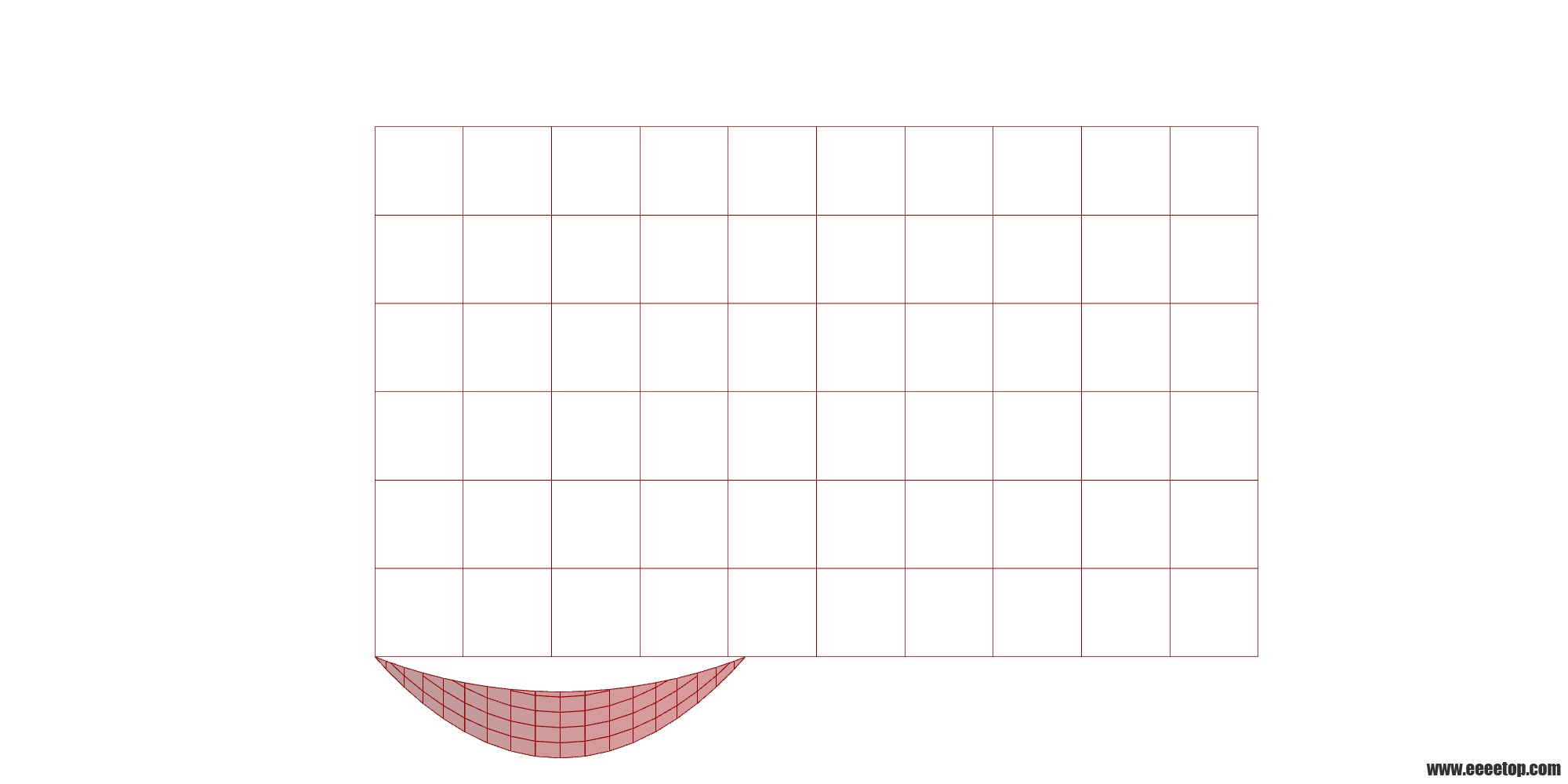

下面是我把每块玻璃分出来后整在了一块
包括每块玻璃形状与面积
这里涉及到的GH有些地方还在改进中
如果有特别想知道的可以找我聊哈

厉害哦～

不明觉厉！

最后那两张是把整个曲面展开成可定制的模块吗？

ssq125 发表于 2016-9-28 10:19
最后那两张是把整个曲面展开成可定制的模块吗？

是的，不过实际上每个模块都是平面，曲面到最后也只是个形式而已。

很厉害的样子，挺好。

整个造型还是非常有特色的，相信会成为城市一道靓丽的风景线

很有特色的建筑    拉模型肯定很蛋疼

话说苏州的大裤衩就是用了曲面玻璃，施工进度异常缓慢。。。

pp135997 发表于 2016-9-28 17:12
话说苏州的大裤衩就是用了曲面玻璃，施工进度异常缓慢。。。

那个貌似烂尾了…………

花了不少功夫吧，挺好的

dax 发表于 2016-9-28 17:10
很有特色的建筑    拉模型肯定很蛋疼

拉模还行，改模很蛋疼。

milk0906 发表于 2016-9-28 19:58
花了不少功夫吧，挺好的

基本每个礼拜都要动一次，刚接触比较生手，现在倒还好。

呃，虽然我看不懂，但楼主确实厉害
