“三角形舞曲”

来源: Studio Kota Architecture

翻译:建筑学院-张墁

校对:建筑学院-小徐哥


KL办公室是一座展馆建筑,作为一家工厂的办公室。项目还包括现有工厂的改造,场地规划和生产枢纽。

该项目位于印度尼西亚日惹郊区的工业园区,是由一家钢铁制造公司委托进行的,该公司需要在现有设施上增加办公室项目。

办公楼可容纳三个不同部门的办公空间:市场营销,财务和管理。


在一个四周的开放空间上,三个代表不同部门的区域形成了一个10米长的体量,而这个开放空间主要作为工厂的景观和交通部分。



展馆建筑本身包含三层,每层供一个部门使用。

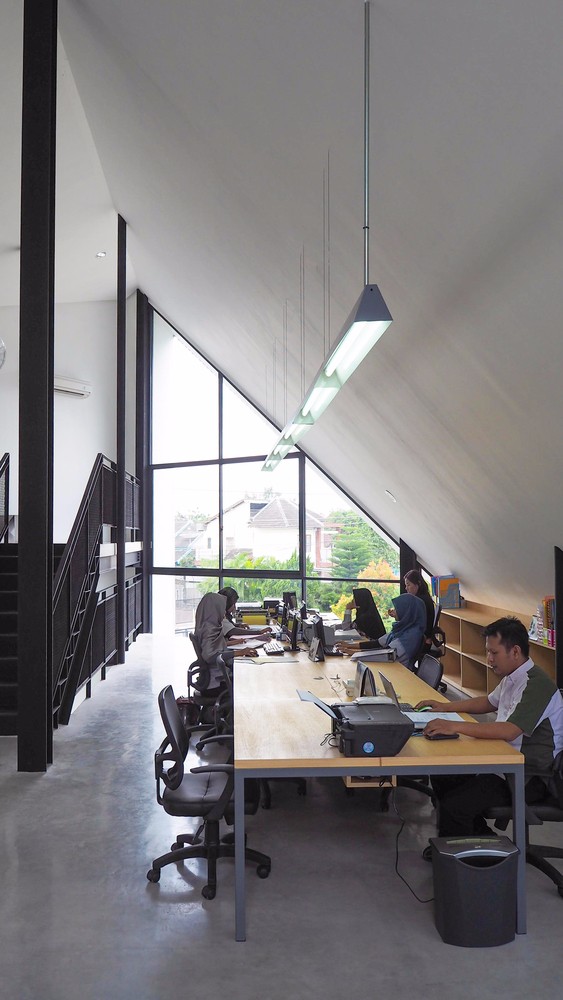

开放式办公室的引入,旨在按照客户要求创造一种开放感和透明感。对角轴线将长方形平面划分为通过直线楼梯垂直连接的非典型办公楼层。

这些不同几何形状的楼层导致了每个楼层的特定家具布置方式。

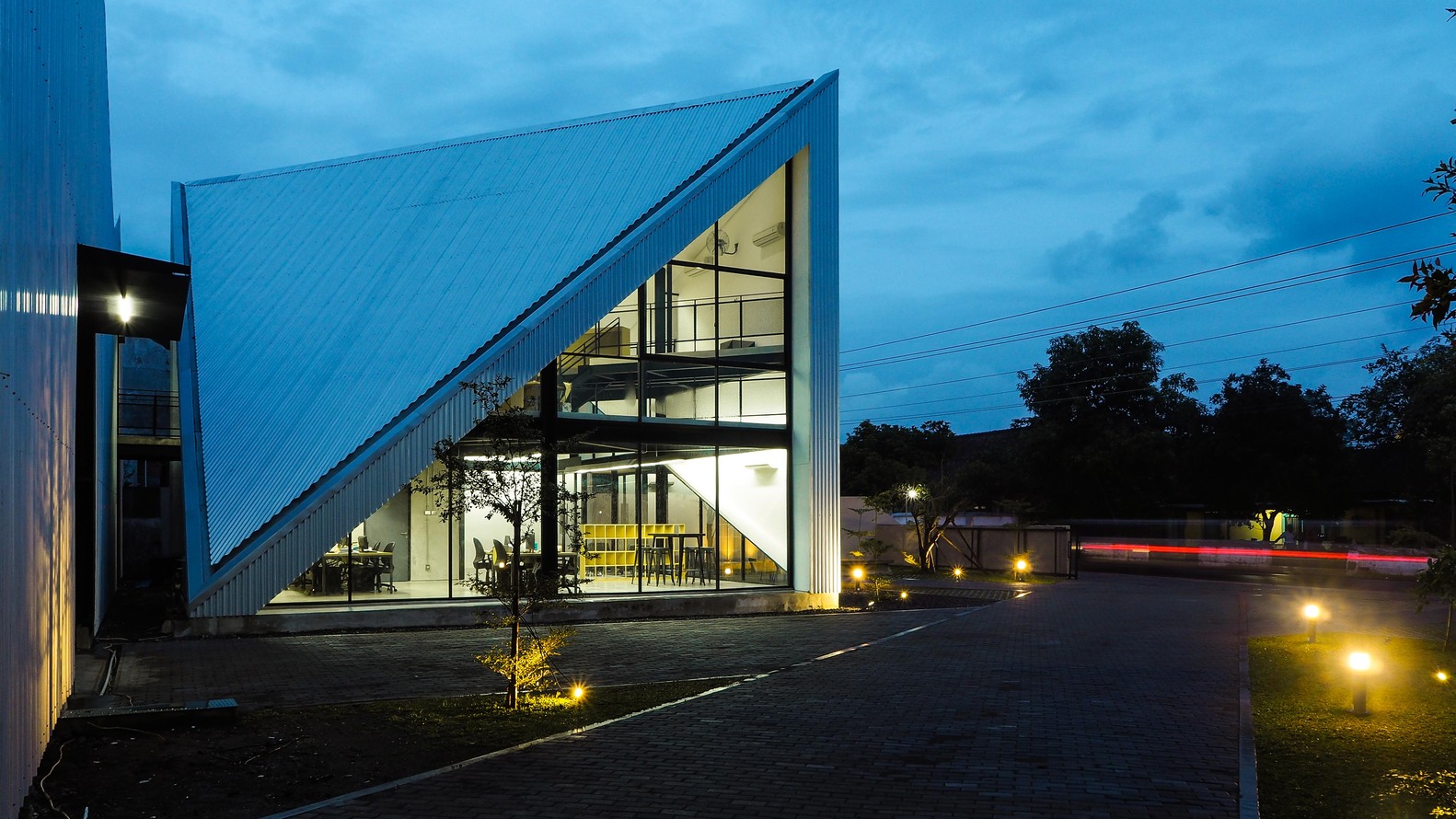

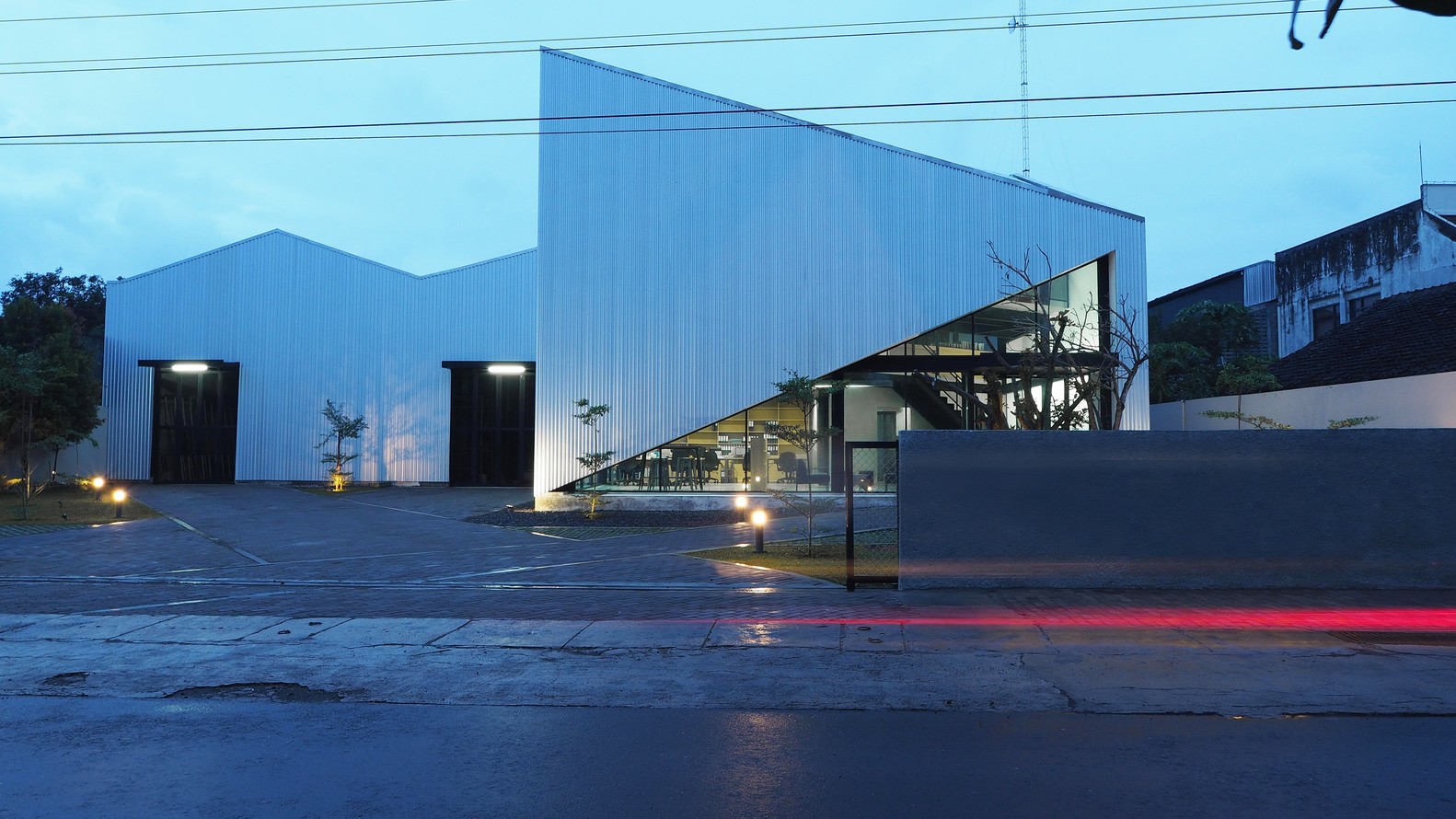

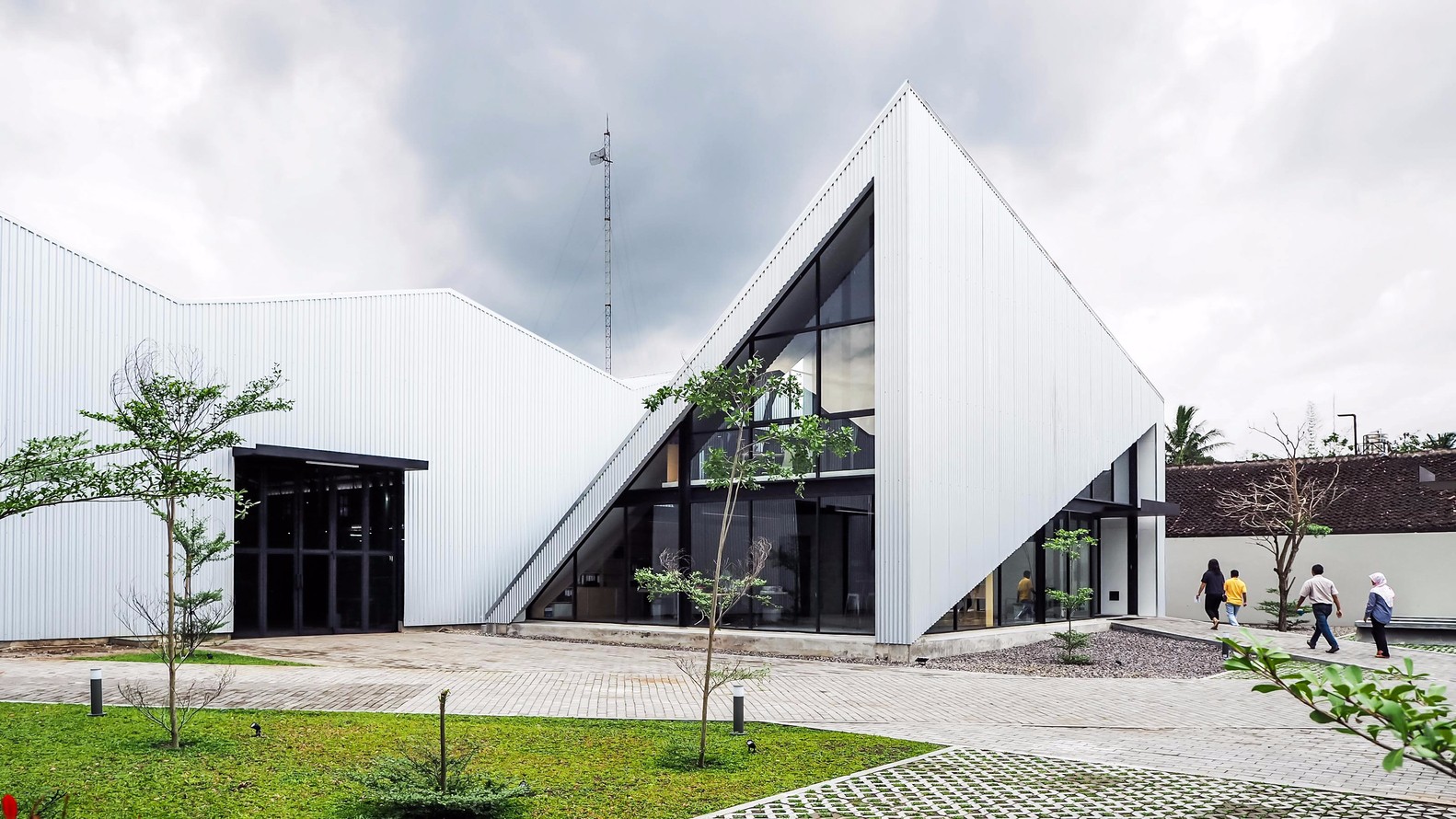

建筑的造型是由多个立面形成的。

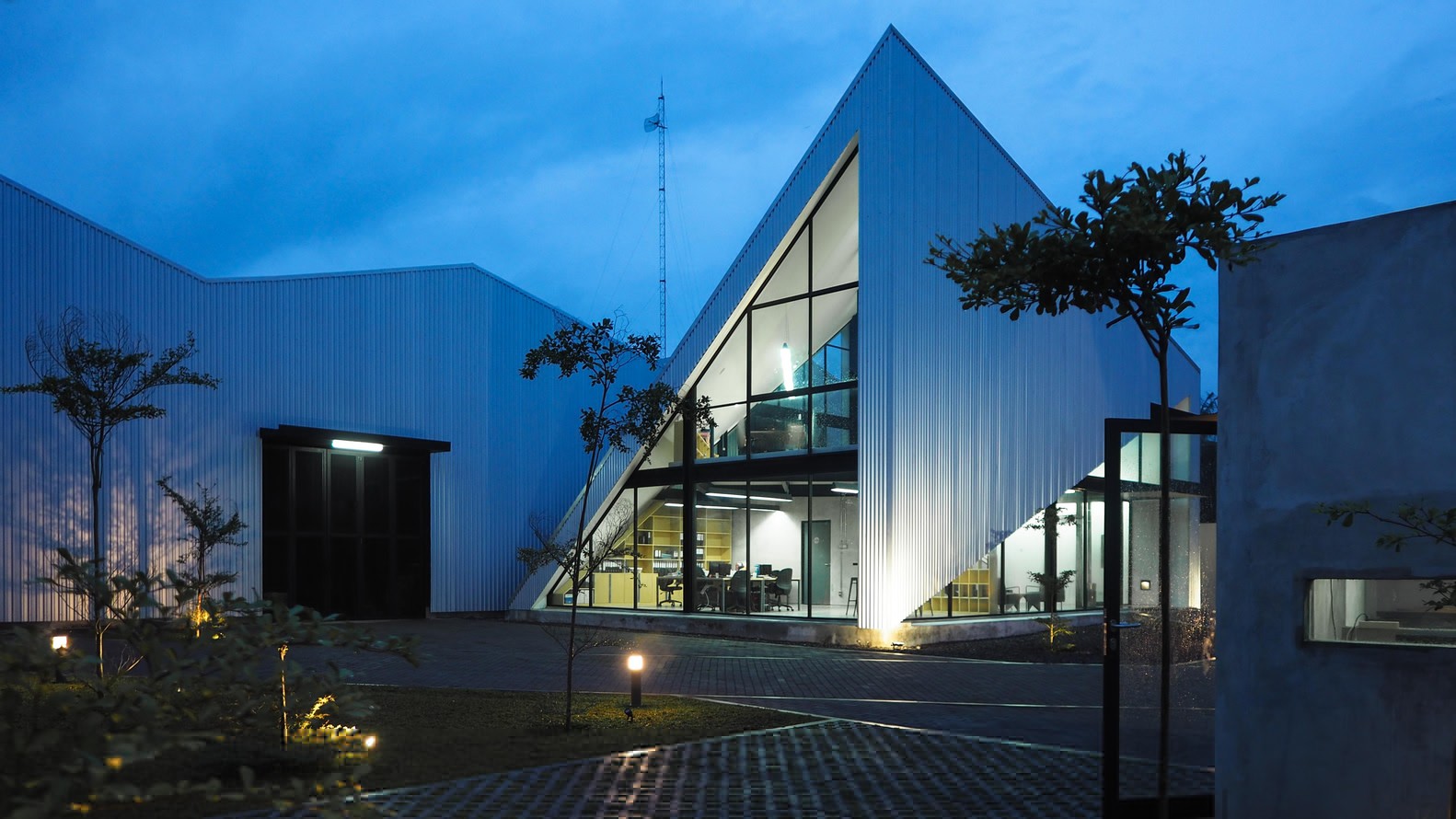

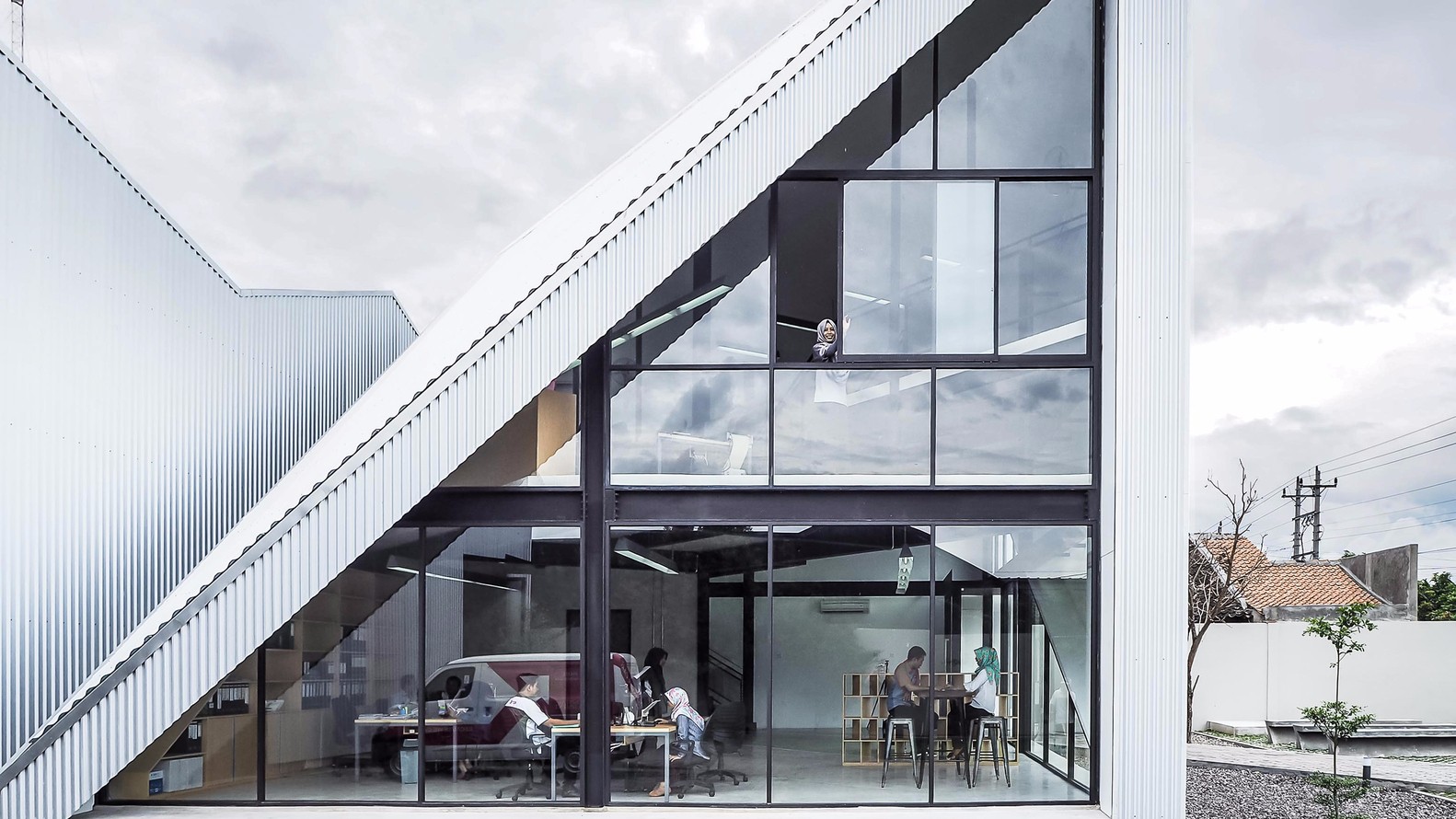

每个立面都有一个三角形的开口,这些开口随着每侧日照的辐射程度而变化。从室内视角来看,开口是室外空间的取景框,同时也为室内提供自然采光。

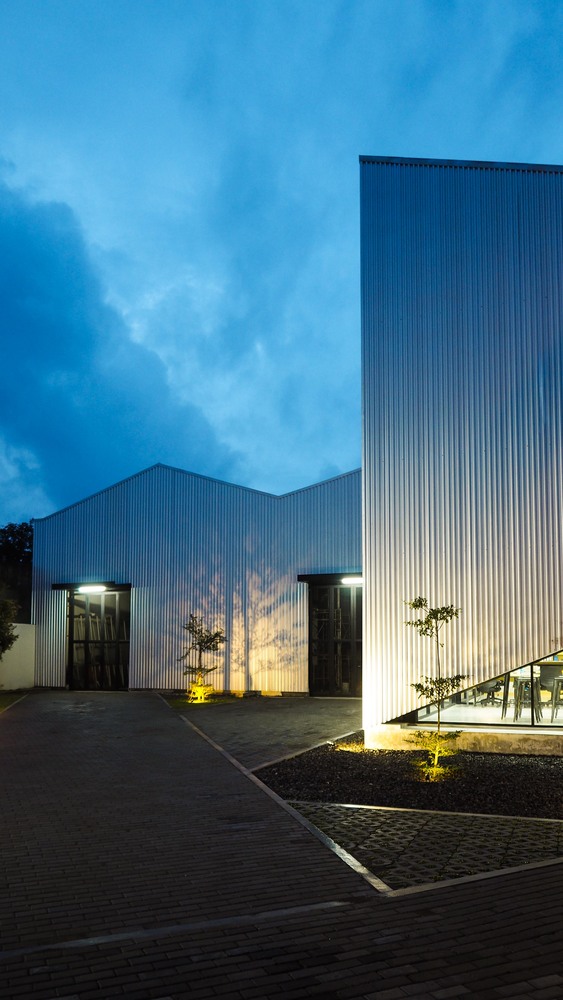

这座200平方米的展馆由钢结构建造而成,饰面大部分都是外露的混凝土和金属。

材料的选择是以表达客户行业的性质为依据和并考虑到较低的维护成本。在施工期间,钢构件是在工厂制造的,并由当地工人参与建造。

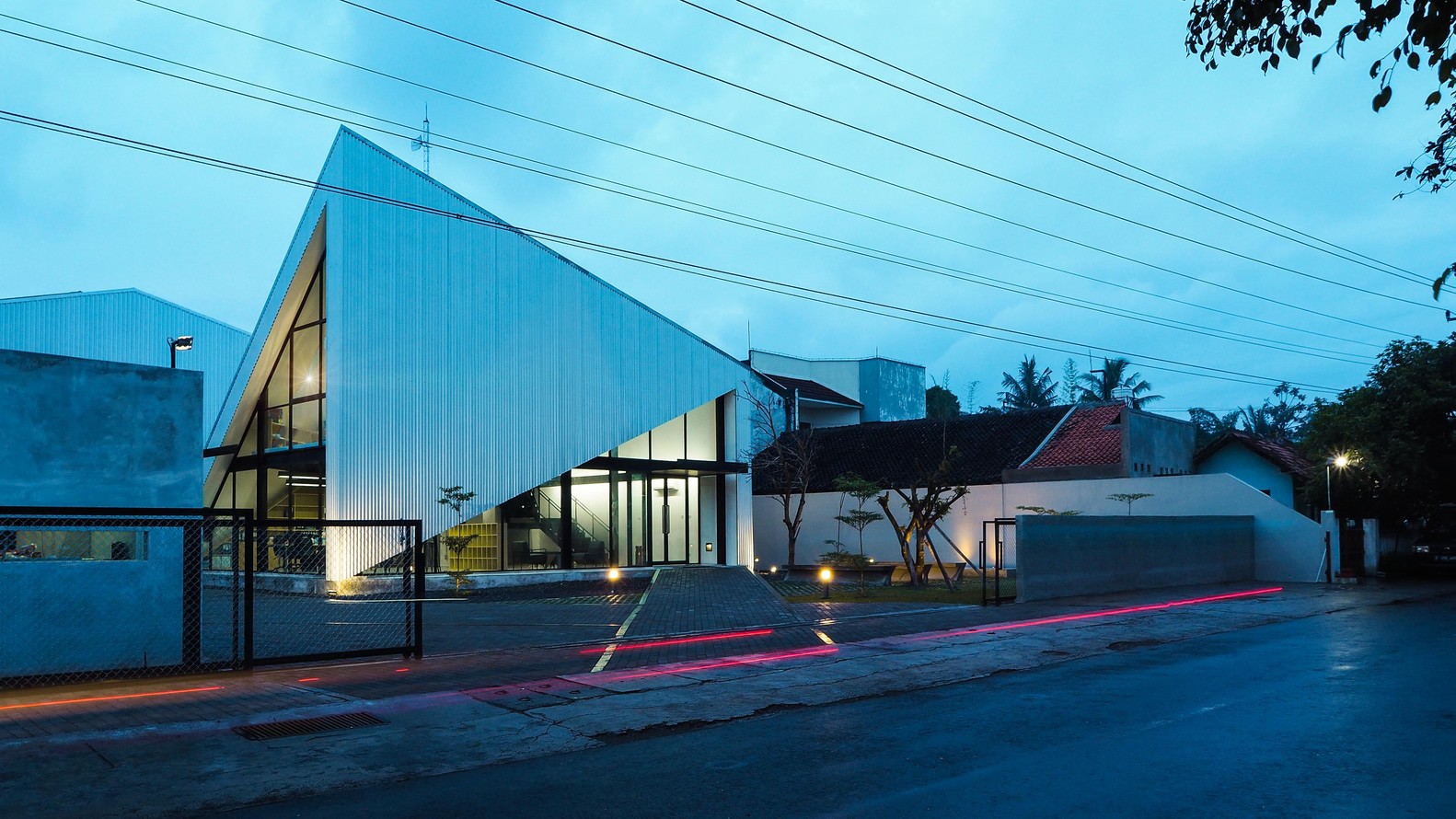

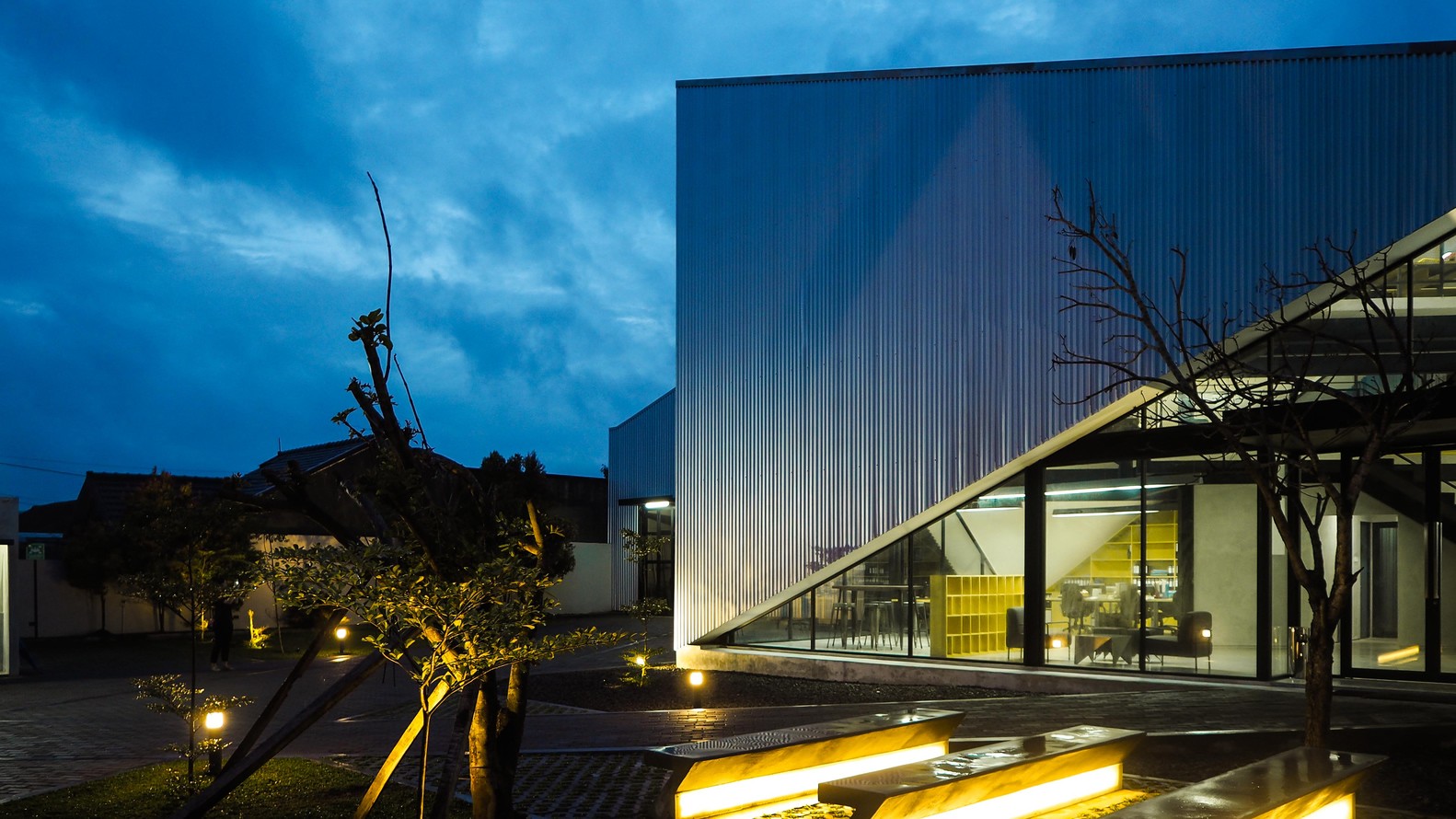

户外空间的设计主要是优化现有的交通面积,并创造更多的景观空间。场地上的小型户外舞台和休息区可以同时作正式和非正式的用途。



图纸

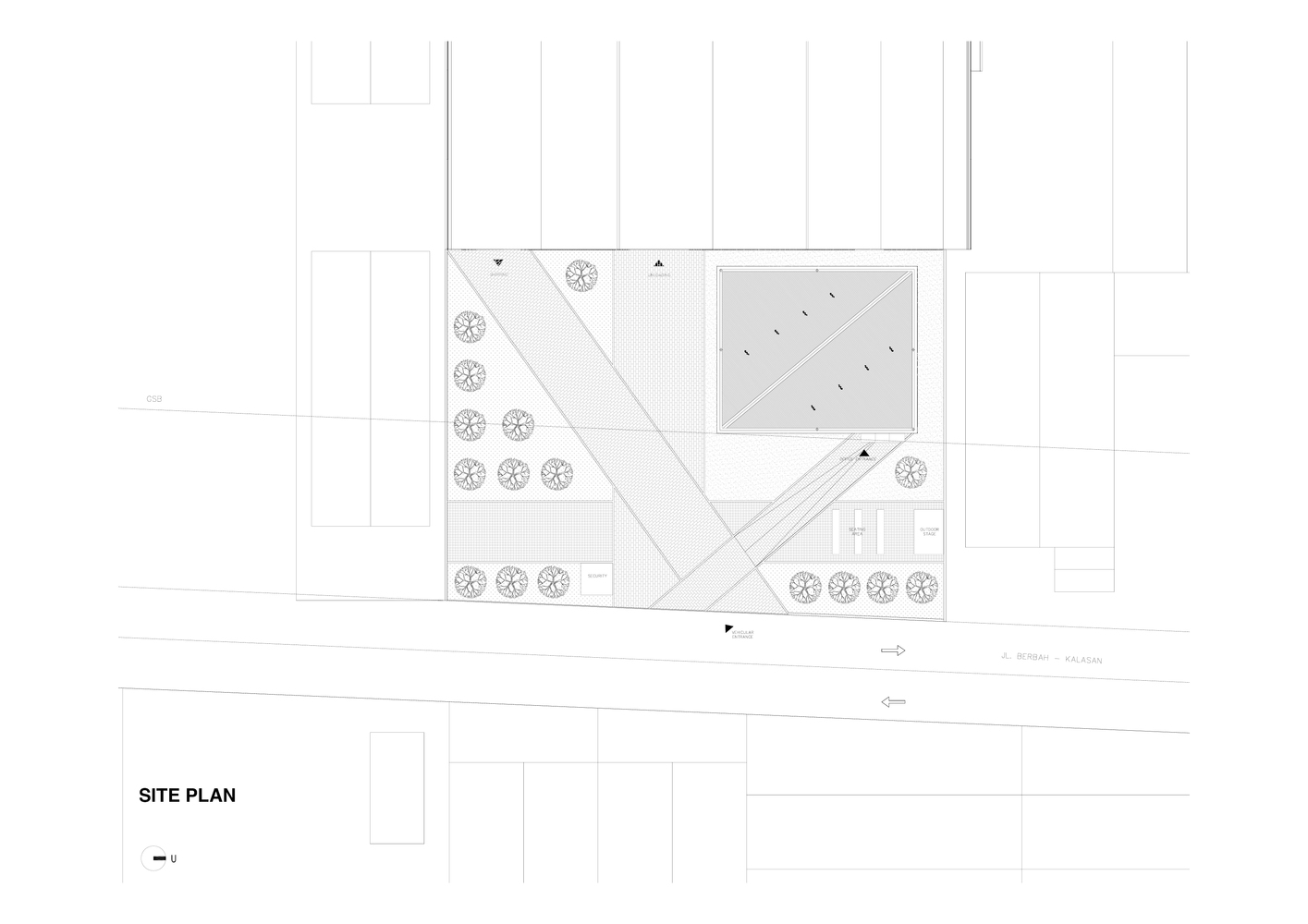

总平面

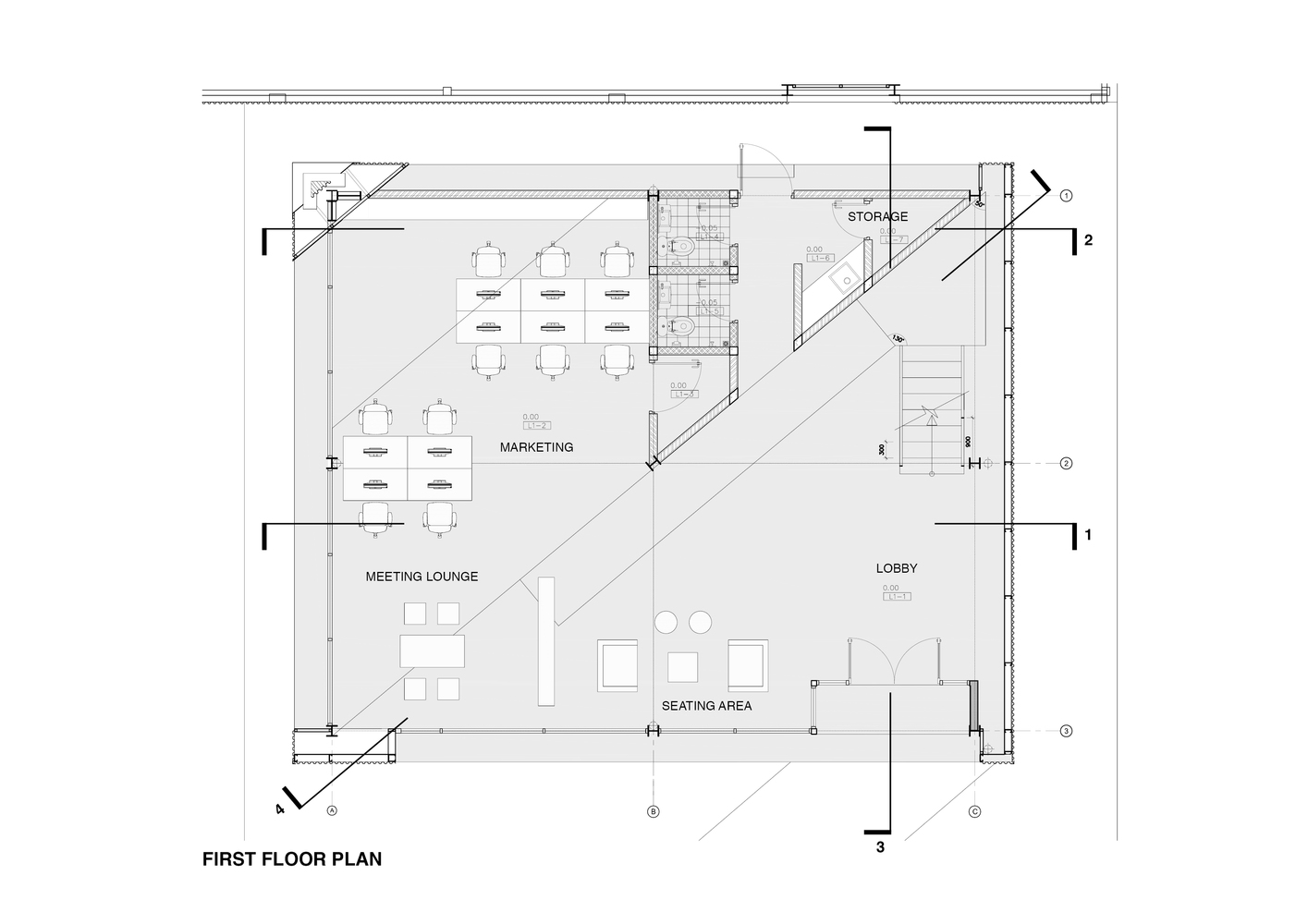

一层平面图





二层平面图





三层平面图





正立面





背立面

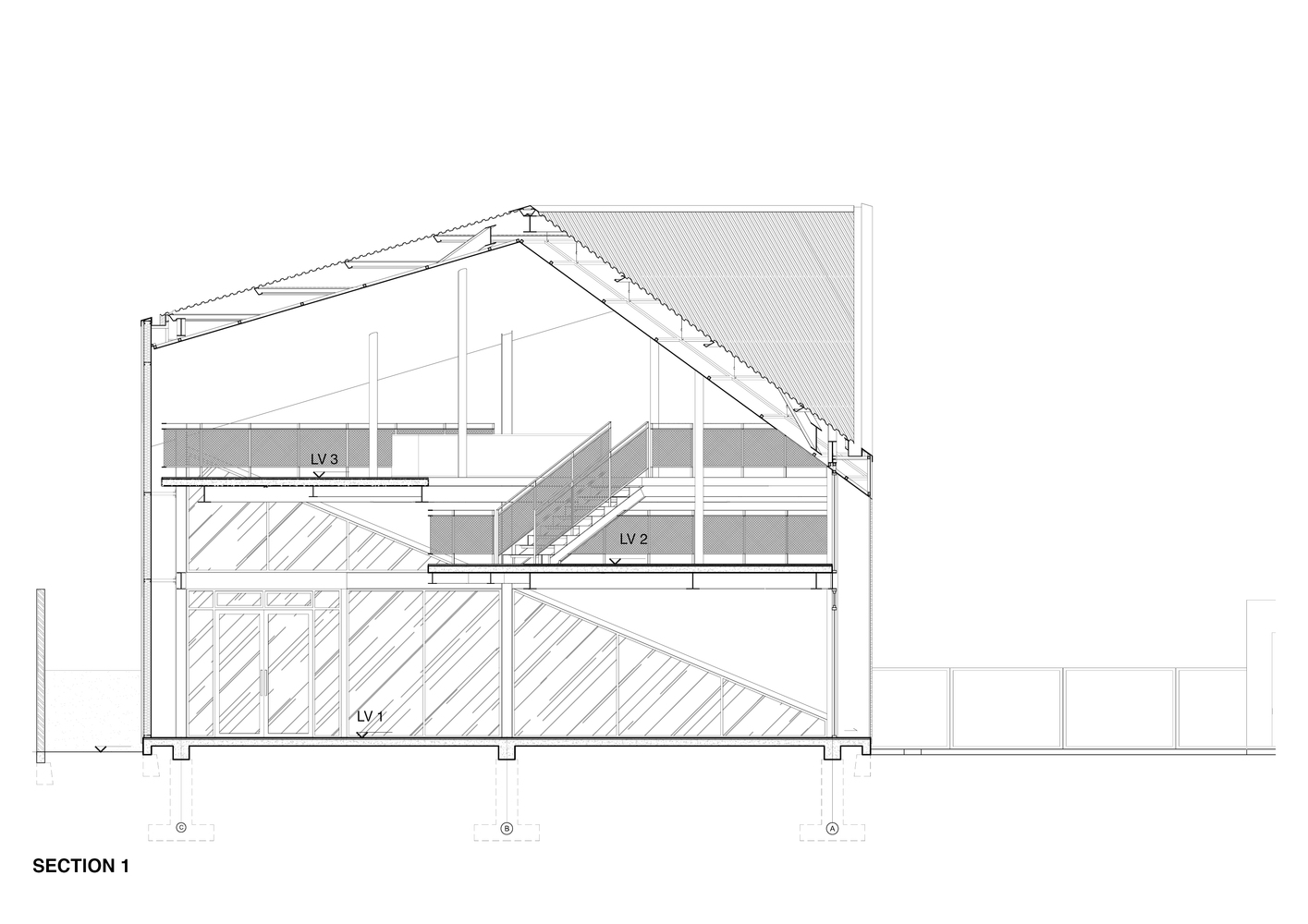

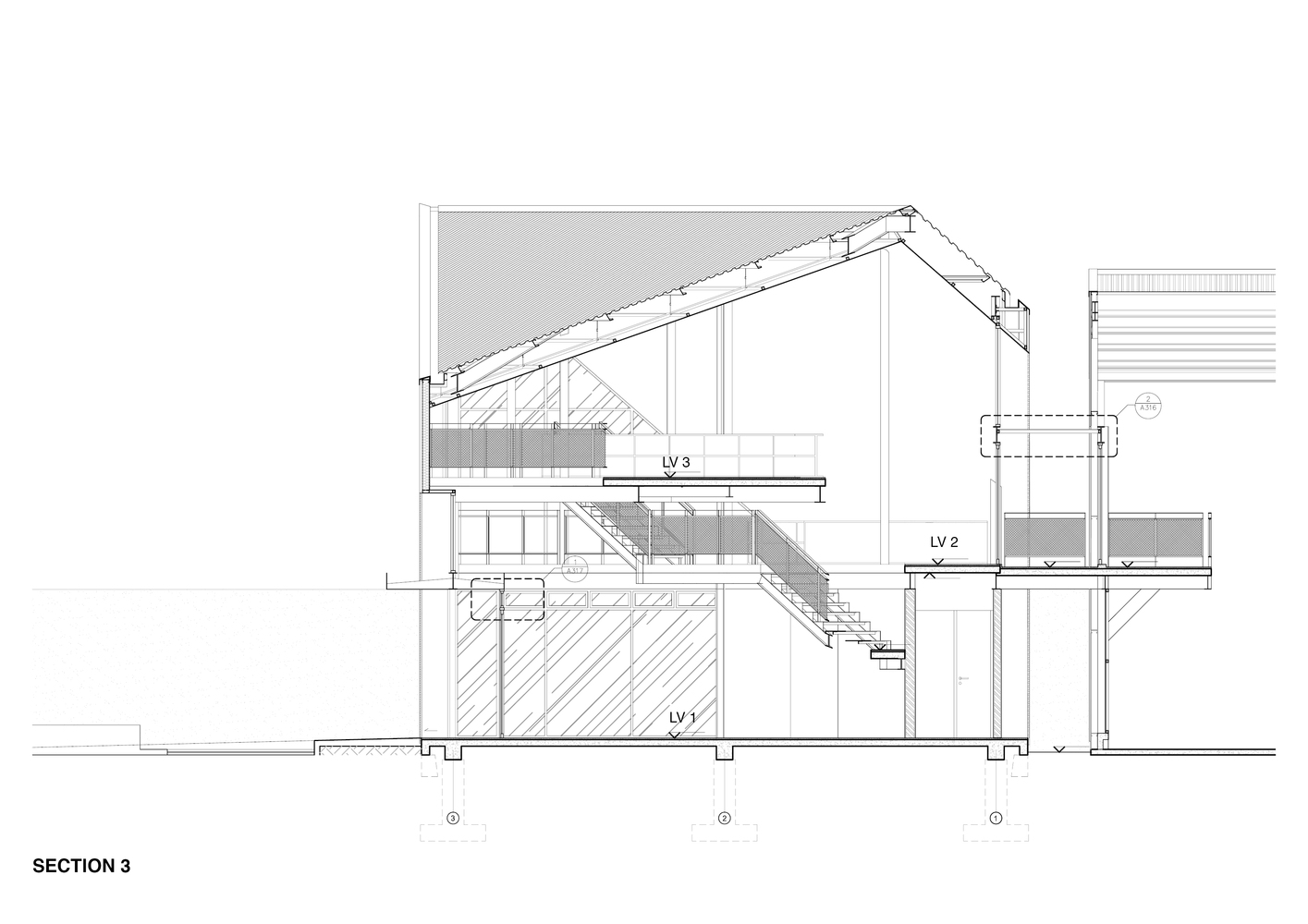

f6d9c5277194480b933dec0ab440cff4.jpg 剖面图





大样图

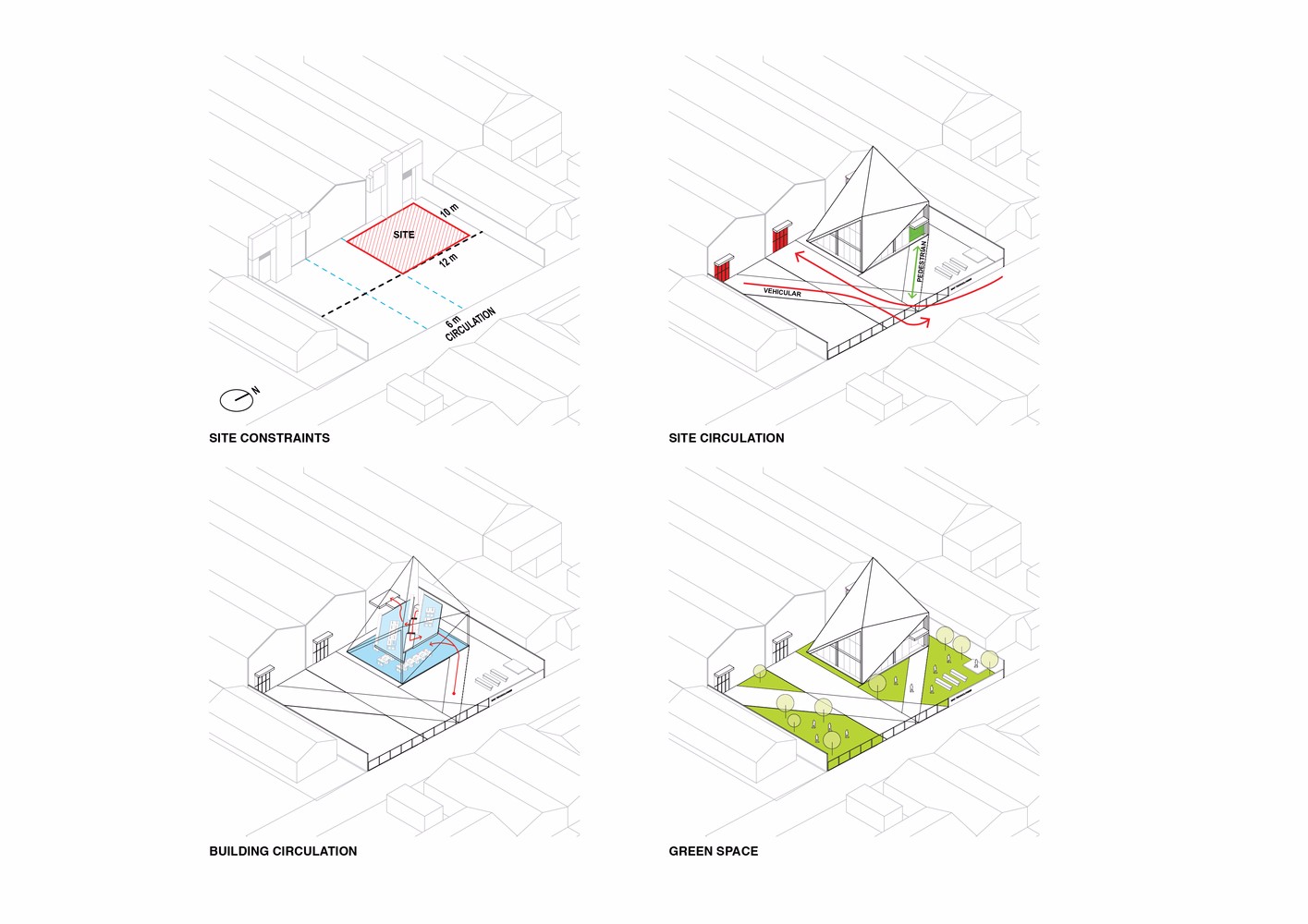

场地分析





形体生成







项目信息




建筑师:Studio Kota Architecture
地点:日惹,日惹市,日惹特区,印度尼西亚
总建筑师:Erick Kristanto
团队:Esther Wahyuni
面积:200.0平方米
项目年份:2017
摄影师:Studio Kota
制造商:Sika, Dulux, Lysaght
