冷巷的进化 | The Evolution of Cold Lane
参赛者：易文博，李志颖
机构：天津大学建筑学院
指导教师：赵建波，李伟

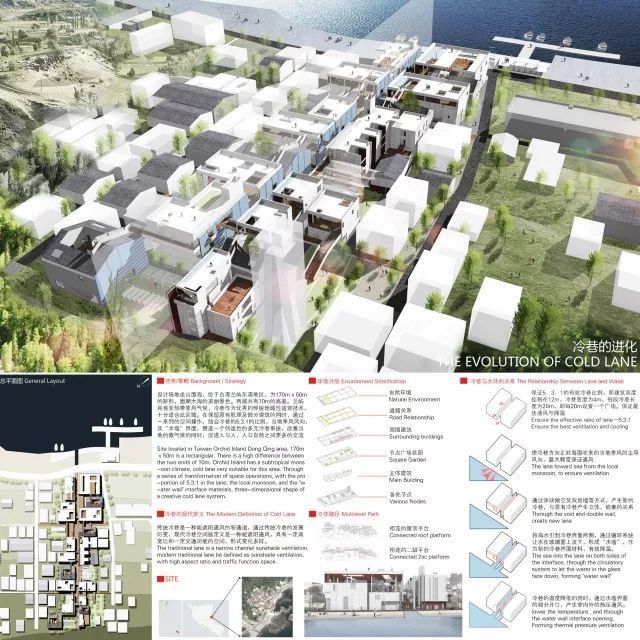

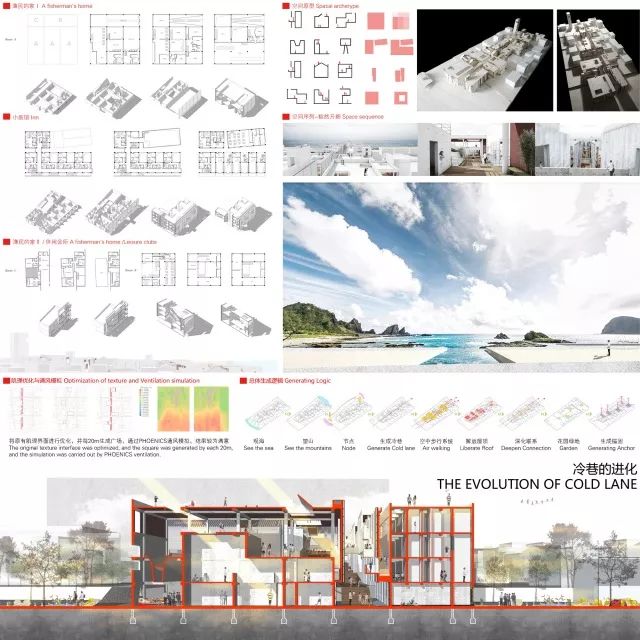

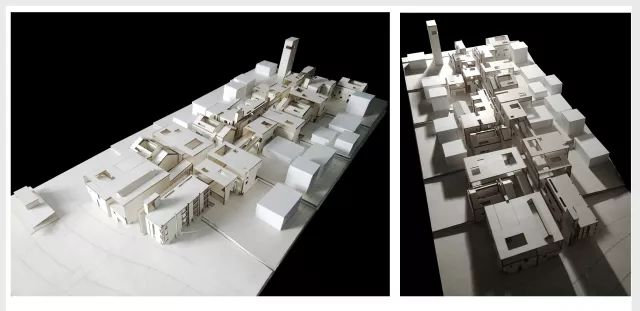

作品展示：



作品介绍：

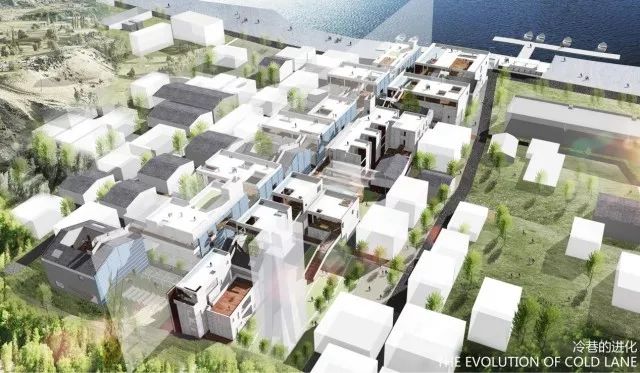

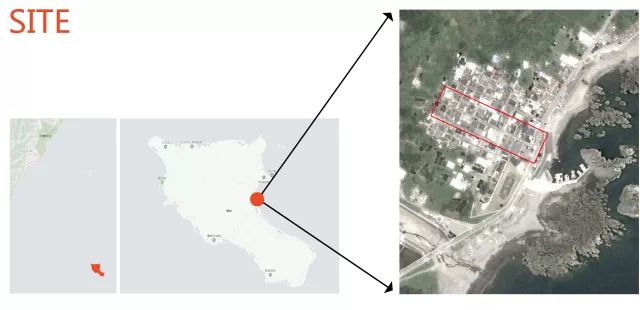

兰屿是台湾省东部的一个小岛，设计场地选择在东清村景色优美的滨海区域。长久以来，由于当地的人口较少以及以渔业为主的产业较为单一，几乎不被重视。而近些年来，随着兰屿被越来越多的旅行者所钟爱，旅游业重新焕发了生机。本设计拟为这片区域注入新的活力，促进人与人，人与自然之间的和谐交流。
设计场地约为170 m x 50 m的矩形，坐山面海，受亚热带季风气候影响。场地南北两端共有10 m的高差，中间有一条6 m宽的街道。方案选取的技术原型为岭南地区的传统室外冷巷。冷巷是传统聚落中具有遮阳通风效果的窄通道，自身有较大的高宽比和长宽比。冷巷空间的通风效果接近活塞式通风，空气置换效率很高；两侧较封闭的高大实墙有优秀的遮阳、蓄冷效果，因此巷内温度波动较小。通过传统冷巷的发展衍变，现代冷巷空间被定义是一种能遮阳通风，具有一定高宽比和一定交通功能的空间，形式变化多样。

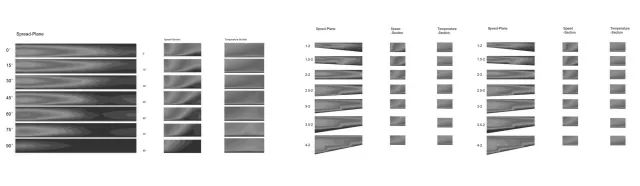

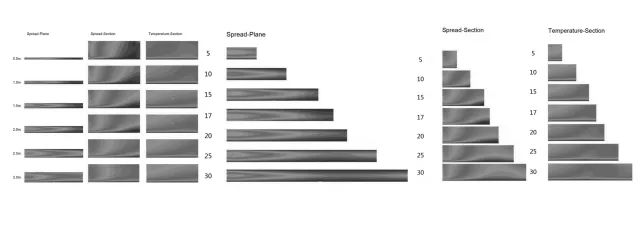

技术研究选用Airpak环境模拟软件，分别针对冷巷的断面尺寸、当地季风风向与冷巷角度间的关系、出入风口形态等进行软件模拟与技术分析，得到如下技术设计要点：冷巷的长高宽之比宜为5:3:1，在此比例下增加冷巷进深或高度都有利于降温，但通风效果下降；从综合热环境与风环境两方面考虑，冷巷朝向与当地季风的夹角处在45°以下较为合适，夹角增大会导致通风效果明显降低；在理想模型下，冷巷出入风口角度变化范围约为6°左右；另外，两侧界面材料也对冷巷的降温效果产生影响。

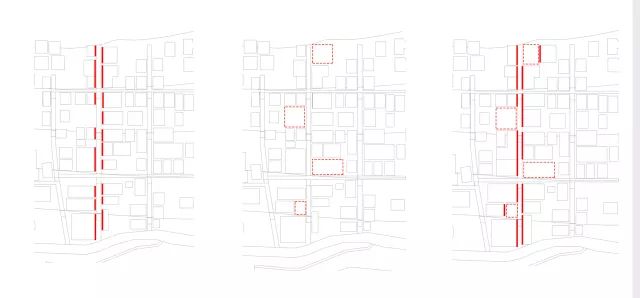

使冷巷的方向正对着海面吹来的当地季风的主导风向，最大程度保证通风。由于通风的需要，按照5:3:1的冷巷比例，那么显然以20 m为单元划分组团较为合理，因此每20 m设置了一个供人活动的绿地花园，在提供公共空间的同时，保证最佳通风与降温效果。

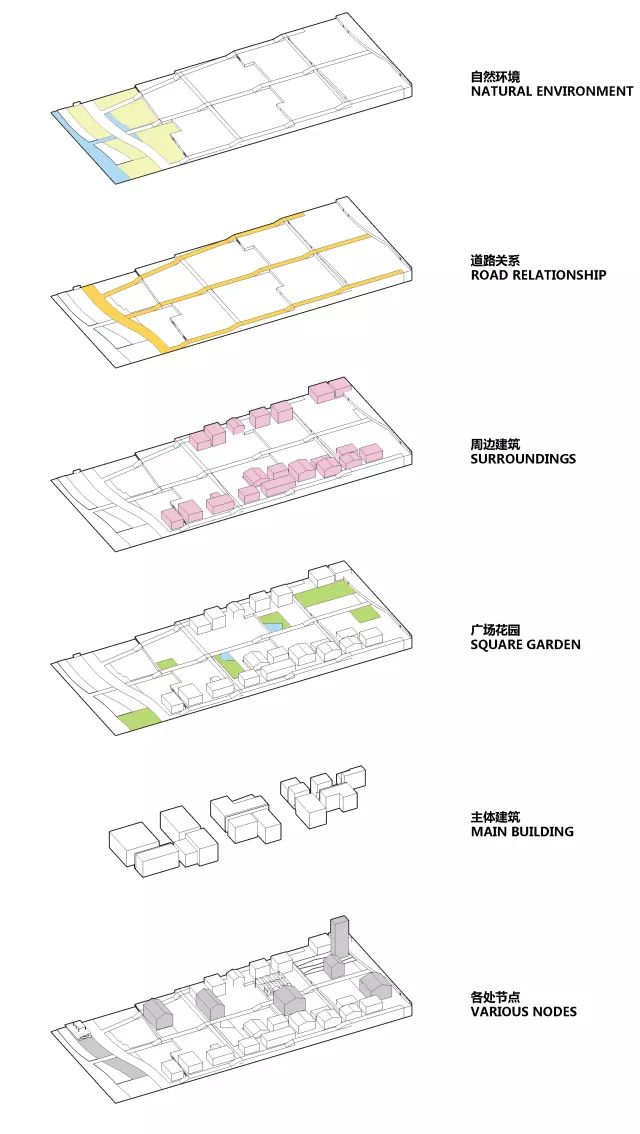

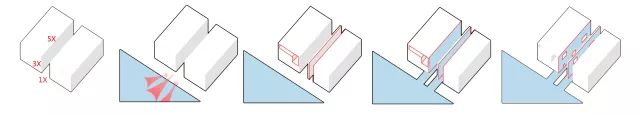

接着从冷巷比例分析，原有肌理街道宽为6m，建筑多为1～2层，即3～6 m高，显然不符合冷巷的比例。在进行一系列比对设计后，将冷巷的宽设为4 m，高度设为12 m。但我们不希望单纯地增加建筑高度与建筑面积，从而破坏与周围建筑的依存关系，并产生负面的压迫感，因而我们采用的策略是提升两边建筑的山墙。通过体块做空及设置双层墙等方式产生新的冷巷，同时与传统冷巷产生立体，嵌套的关系。与此同时，多级的步行系统自然而然地产生了，即主体核心冷巷——二，三层平台与连廊——屋顶花园。它们之间的高差由楼梯与坡道相接。在步行系统中驻足，利用错落的高差，一览海面的景色。

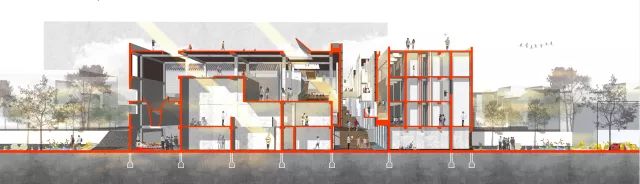

场地内原有街巷的宽度为6 m，并不符合冷巷的合理尺寸；将其直接变为4 m又较为粗暴。对于场地原有轮廓线以及部分建筑加以保留，是对于原有肌理和生活状态的一种尊重，并能够为当地居民唤起美好的记忆。设计通过双层墙与骑楼的形式，减少巷道上部的宽度，与此同时，一层的原街道宽度保留，这样冷巷的剖断面成为了一个上小下大的形式，既符合冷巷比例的同时，又保留了地面原有的活动空间。除此之外，与建筑内部密切相关，可以引发不同的空间形式。




将海水引到冷巷界面两侧，通过循环系统让水在玻璃面上流下，形成“水墙”，作为新的冷巷界面材料，有效降温。冷巷的温度降低的同时，通过水墙界面的部分开洞，产生室内外的热压通风。站在冷巷中部望向冷巷尽头的大海，在两侧水墙的作用下，形成三面围水的空间体验；走出冷巷，面朝大海，豁然开朗。

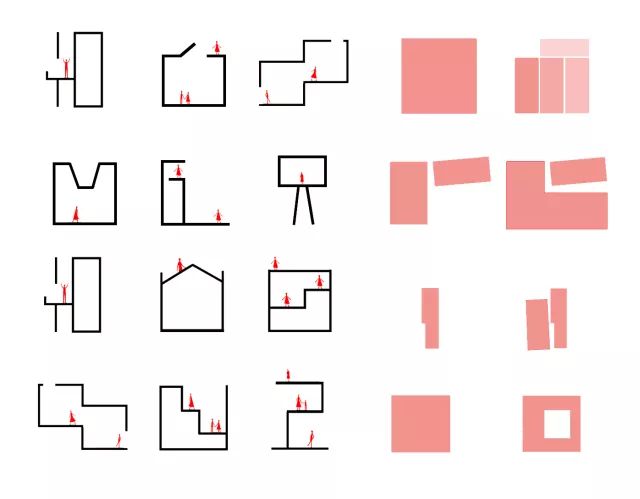

设计通过对传统冷巷进行出挑、架空、穿插等空间操作，创造出一系列丰富有趣的室外公共空间；同时结合前述技术设计要点，利用传统冷巷所特有的特征，利用较大的高宽比和长宽比可以显著地降低温度和增强通风，利用海风并改变冷巷界面材料，与水共生，塑造了一个创造性的多元冷巷系统，改善了当地的微气候。从而为当地居民及游客提供一个促进交流活动的有机场所；绿色生态技术的引入也会使这些空间更加舒适宜人，最终营造滨水而居、和谐共生的诗意居住环境。



参考文献
[1] 陈晓扬，仲德崑．冷巷的被动降温原理及其启示[J]．新建筑，2011（3）：88-91．
[2] 陈杰．亚热带地区冷巷设计研究[D]．广州：华南理工大学，2013．
