在建筑的图面表现中，剖面图是建筑与地形以及建筑内部布置最直接的体现。在有些时候，剖面在某种程度上比平面等更为重要，比如山地建筑中地形的处理，比如要表达建筑的使用功能而添加的人物活动家具摆放，再比如特殊空间营造的光线氛围等。
为大家在剖面出图时能更好的表现自己的建筑，视筑工厂为大家整理出五种剖面的出图方式，希望对大家都有所帮助！
1. 线稿 Line
在来不及出图的紧张时刻，一键出图是大家最希望的事情。
在纯线稿表达时，丰满的图面以及正确的表达，这就要求建模时的仔细和认真，出图一定要注意房屋结构的正确和前后虚实对比。
图面黑白灰时，可根据整体出图效果添加亮色进行突出对比，使图面整体和谐而丰富。
2.渲染 Render
渲染也是大家在出图时必不可少的，在渲云中顺手完成后直接拖进ps，根据自己建筑想表达的内容进行深化。
此时图面中最重要的光影效果表达一定要处理好。
有时细致的剖面图也可以当大图使用，能更直接的表现出与整体环境的关系。
3.线稿+渲染 Line+Render
这个方式就是将1和2进行整合，能使图面有更多细节，增加可读性。

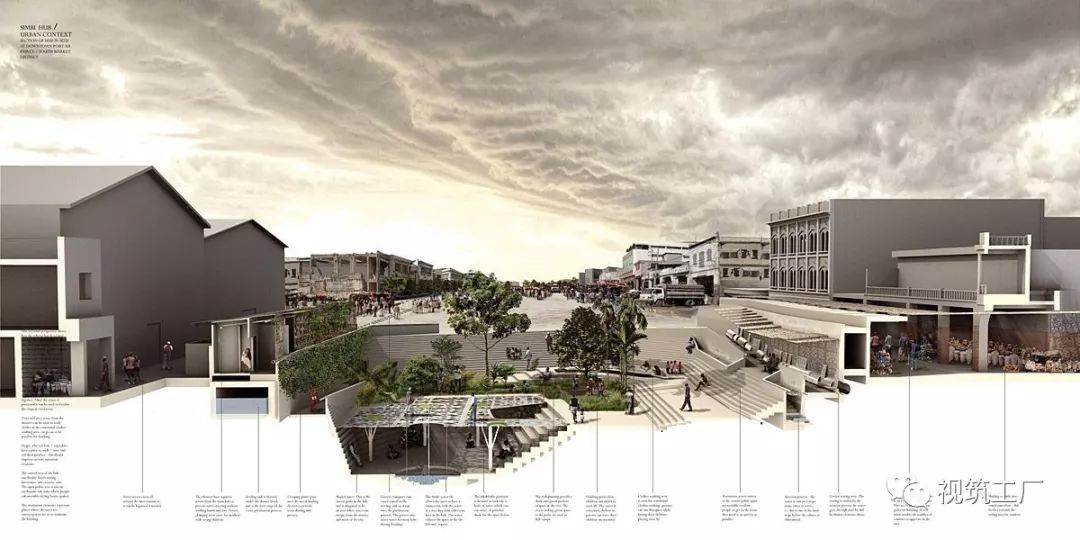

4.贴图配景+线稿 Texture+Line
这个方式就是现在流行的拼贴贴图表达，出图是在1的基础上根据建筑功能和环境添加简单配景素材，快捷方便而图面更加完整丰富。

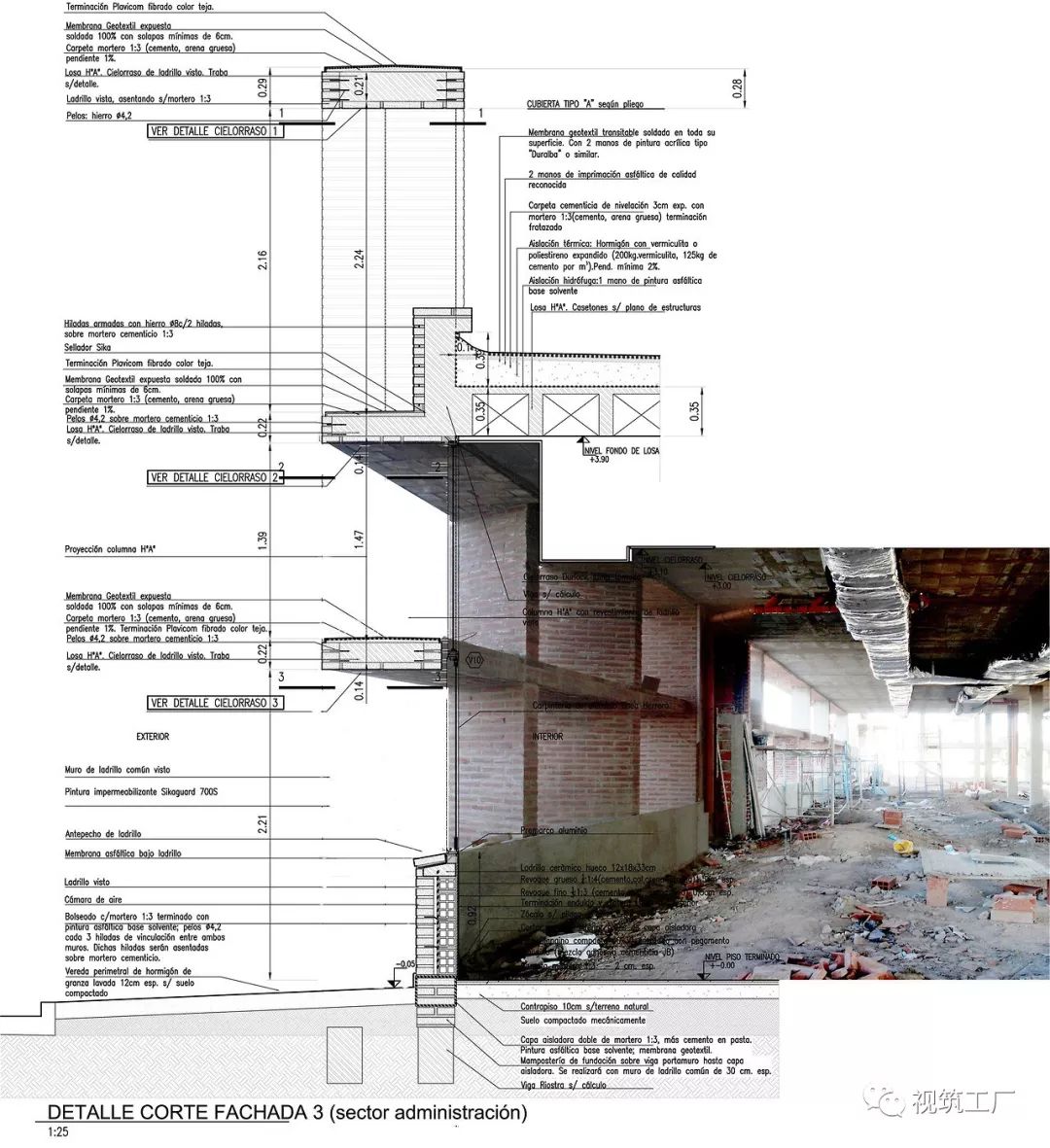

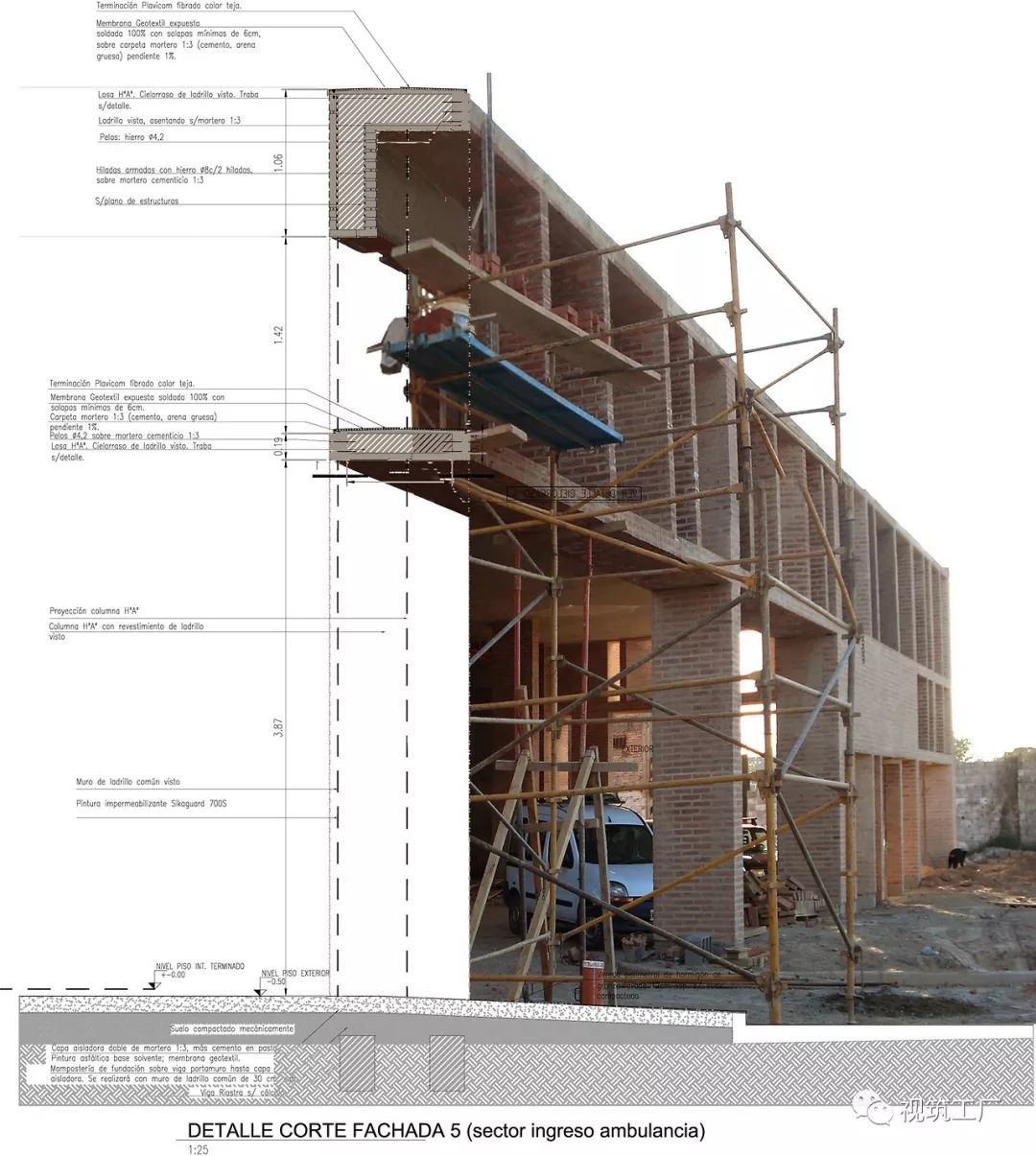

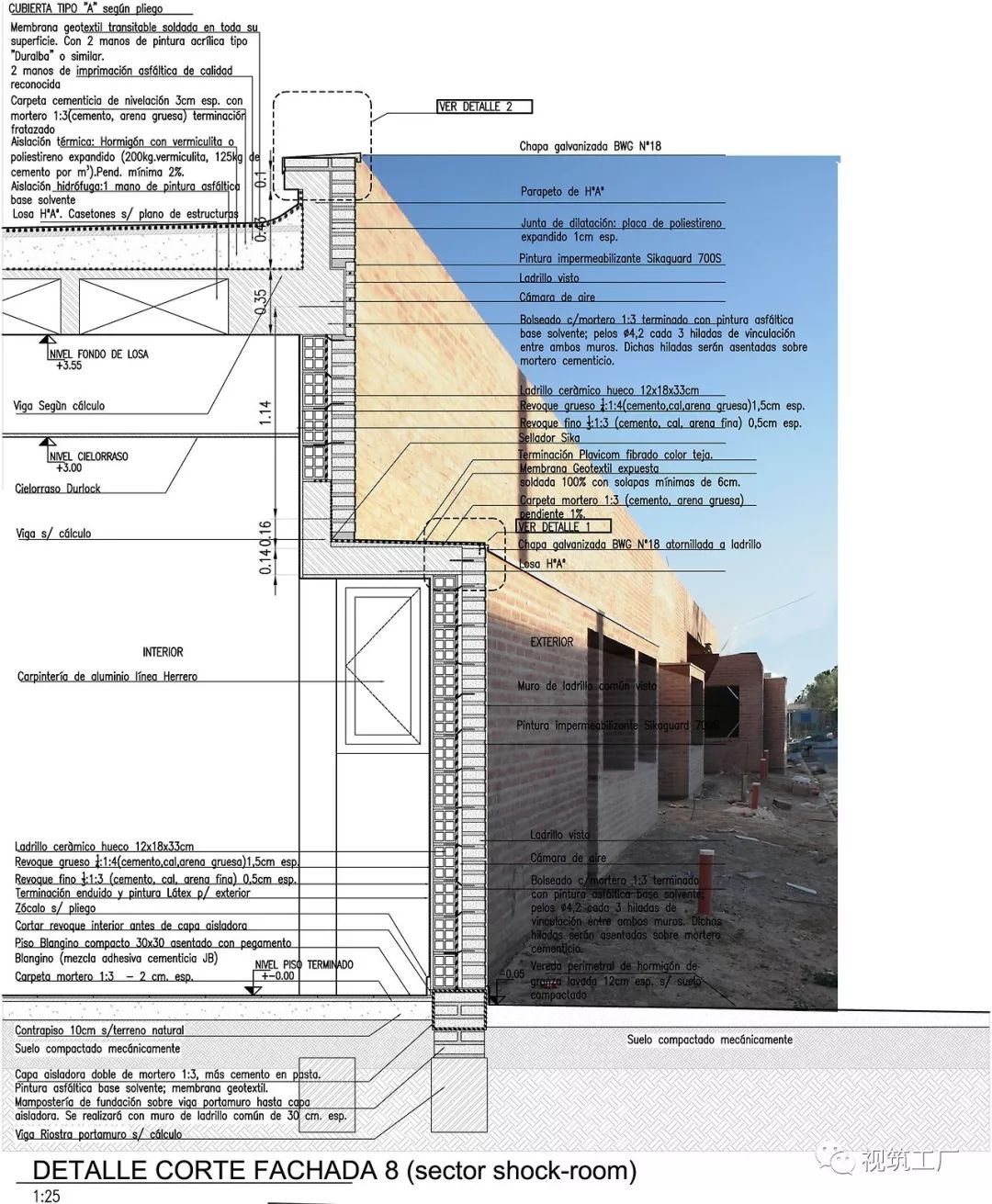

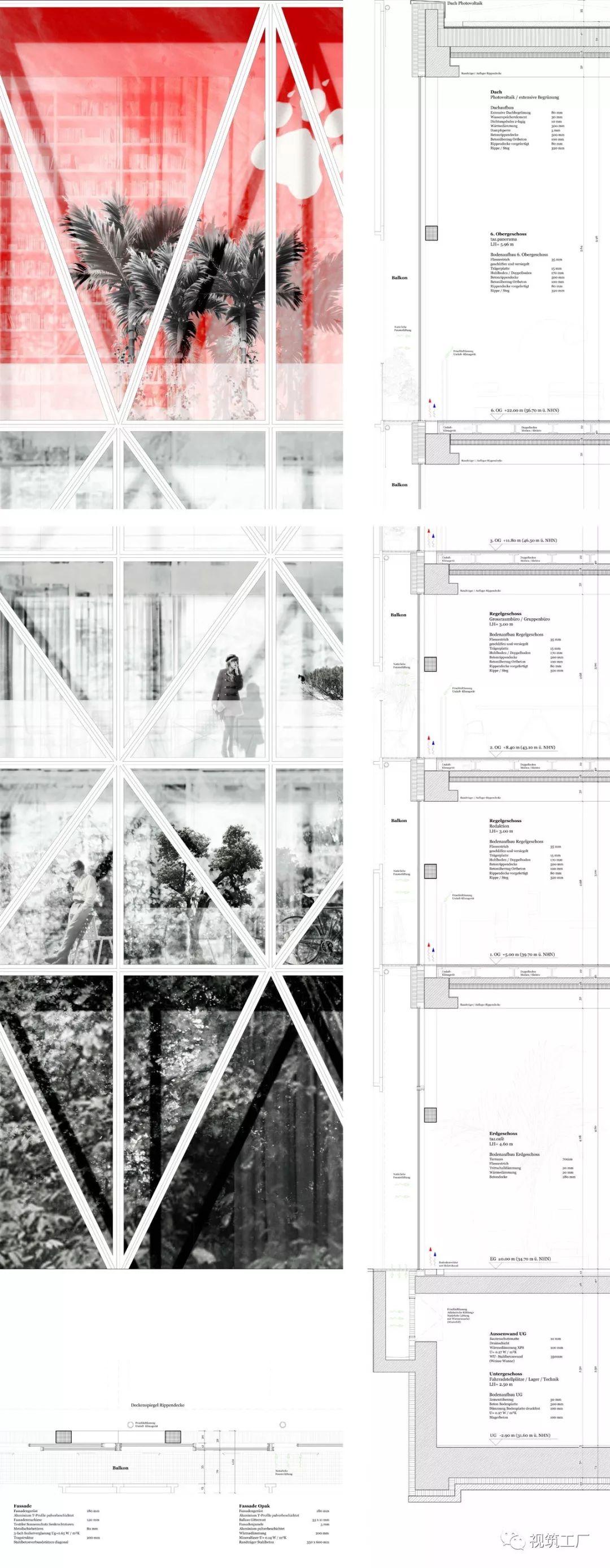

5. 实景照片+线稿 Picture+ Line
实景照片的加入会使剖面的表达更加现实感。
尤其是在改造建筑中，可以更明了的表达结构的处理以及空间的利用
在剖面的出图中，最最重要的还是结构关系的正确，图出得再好，逻辑不对，建筑不对，还是无用功。所以大家一定要先出正确图再出漂亮图！
