1 图框（图纸）和标题栏介绍
图框（图纸）:

在Revit中，图纸是将模型视图添加到其中的视图，是设计成果的表达，图纸视图经过绘图仪输出就成了工程图纸。而标题栏是图纸的重要组成部分，它可定义图纸的尺寸和外观，因而可将其视为图纸的样板。

标题栏:

标题栏的主要作用是定义图纸的尺寸和外观。标题栏和门、窗一样，都是Revit的图形元素。可以建立标题栏的族文件，将它们载入到项目中将会生成图纸。

通常，用户可以通过族编辑器中确定图纸尺寸并添加上边界、公司微标和其他需要在图纸中显示的信息来创建标题栏，并可以用.rfa 扩展名将标题栏保存为单独的族文件。然后可以将标准标题栏添加到默认项目样板中，这样当创建新项目时可自动载入它们。如果其他建筑师对项目进行修改，则样板中的标题栏也可用于他们。如果标题栏不包含在项目样板中，可以通过选用“文件”菜单“从库中载入”命令的“载入族”选项载入标题栏。不同的标题栏将给图纸带来不同的外观，因此可将其视为图纸的样板。

（图框与标题栏示意图）

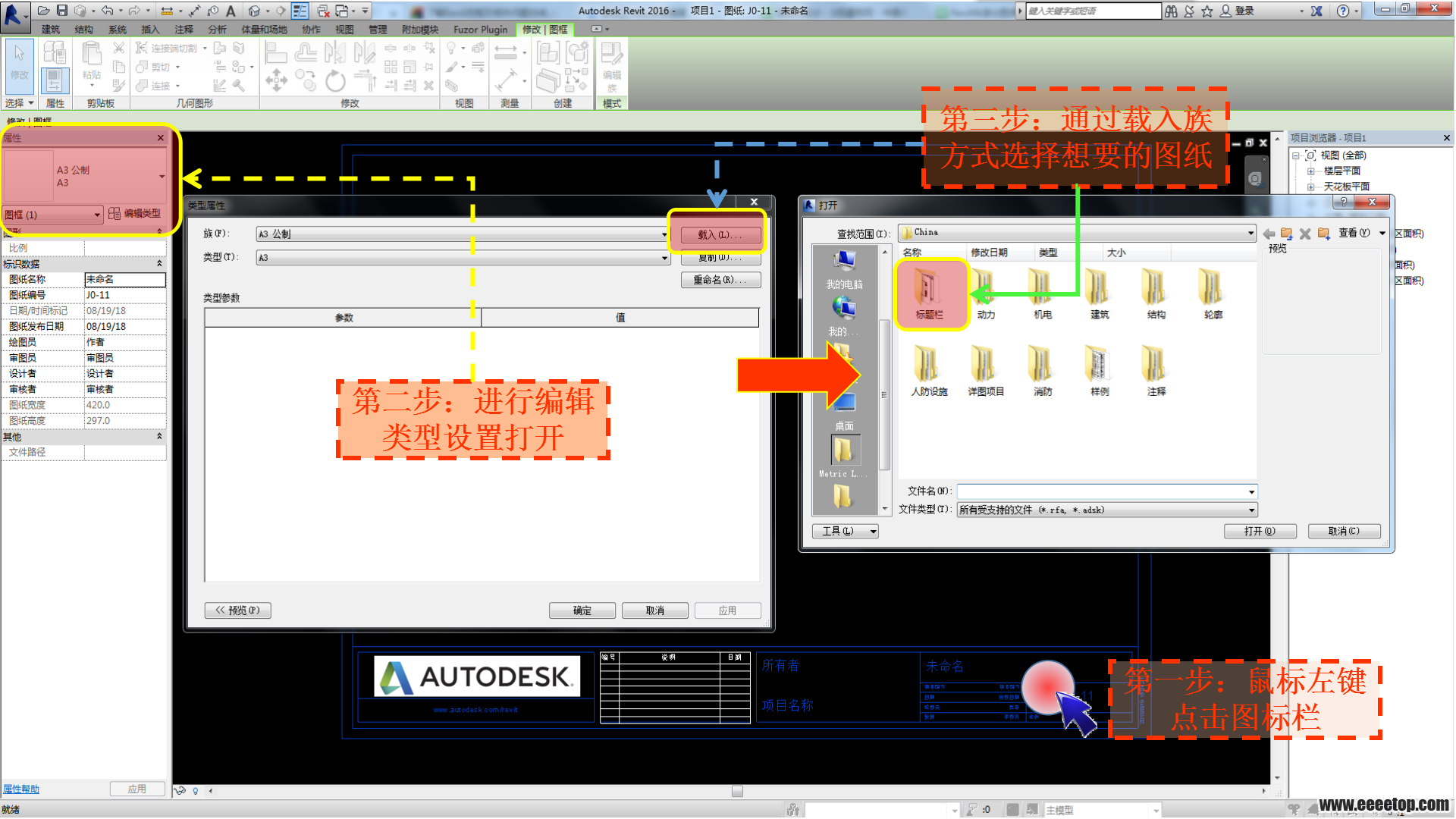

（标题栏载入示意图）

2 创建标题栏

创建标题栏的步骤如下:

（1）从“文件”菜单中，选择“新建”命令的“标题栏”选项。

（2）从“新建”对话框中输入标题栏名称并选择图纸尺寸作为样板。单击“确定”。此时，Revit 自动进入族编辑器。

（3）在标题栏中布置线条、文字和图签。

（4）将标题栏保存到一个共享位置以便他人使用。

用户可以通过使用DXF或DWG格式导出标题栏页，然后将其导入Autodesk Revit的标题栏文件中，也可以从其他软件中导入现有图纸格式。还可以将jpg 或.bmp格式图像导入到标题栏族以将其作为微标使用。

（标题栏新建示意图）

（标题栏绘制示意图）

（标题栏创建完成示意图）

3 标题栏之标签创建与编辑

标签是添加于标记或标题栏上的文字占位符，随项目或图纸的变化而变化。用户可以在族编辑器中为标记或标题栏布置标签，使标签创建为标记或标题栏族的一部分。当在项目中放置标记或标题栏时，也就放置了标签的替代文字，并且文字会显示为族的一部分。

标签的创建步骤如下:

（1）从“文件”菜单中，选择“新建”命令的“注释符号”或“标题栏”选

项。

（2）在“新建”对话框中，选择用于创建族的适当样板后单击“打开”。马上显示族编辑器界面。

（3）在族编辑器中，在设计栏中单击“标签”，或从“绘图”菜单中选择“标签”命令。

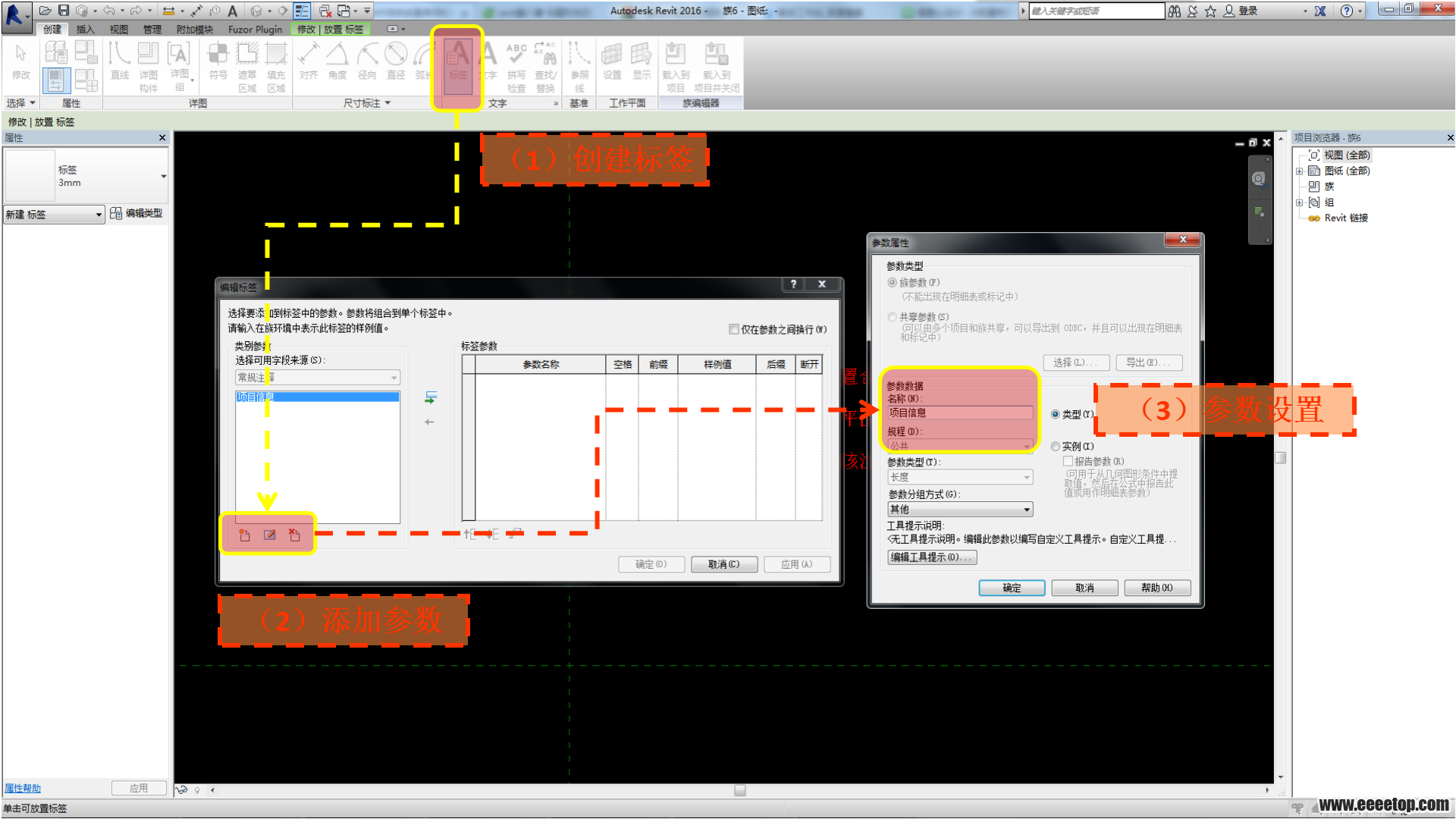

（标签创建示意图）

（4）在图形窗口中单击，显示“选择参数”对话框。从“参数”栏列表中选择择参数名称，随后在“值”那一-栏中为项目的这个参数设置-一个值，单击“确定”。

（标签对象添加示意图）

（5）标签将出现在图形窗口中，并带有两个拖曳和旋转控制柄。移动拖曳控制柄以设置标签文字的最大宽度。当将注释族载入到项目中并提供了替代文字值时，文字将按照使用拖曳控制柄在此设置的宽度进行包络。

（带有拖曳和旋转控制柄的标签示意图）

（6）保存族。

标签的编辑:

标签创建完毕之后，在标题栏内的标签可以通过点击进行信息调整。

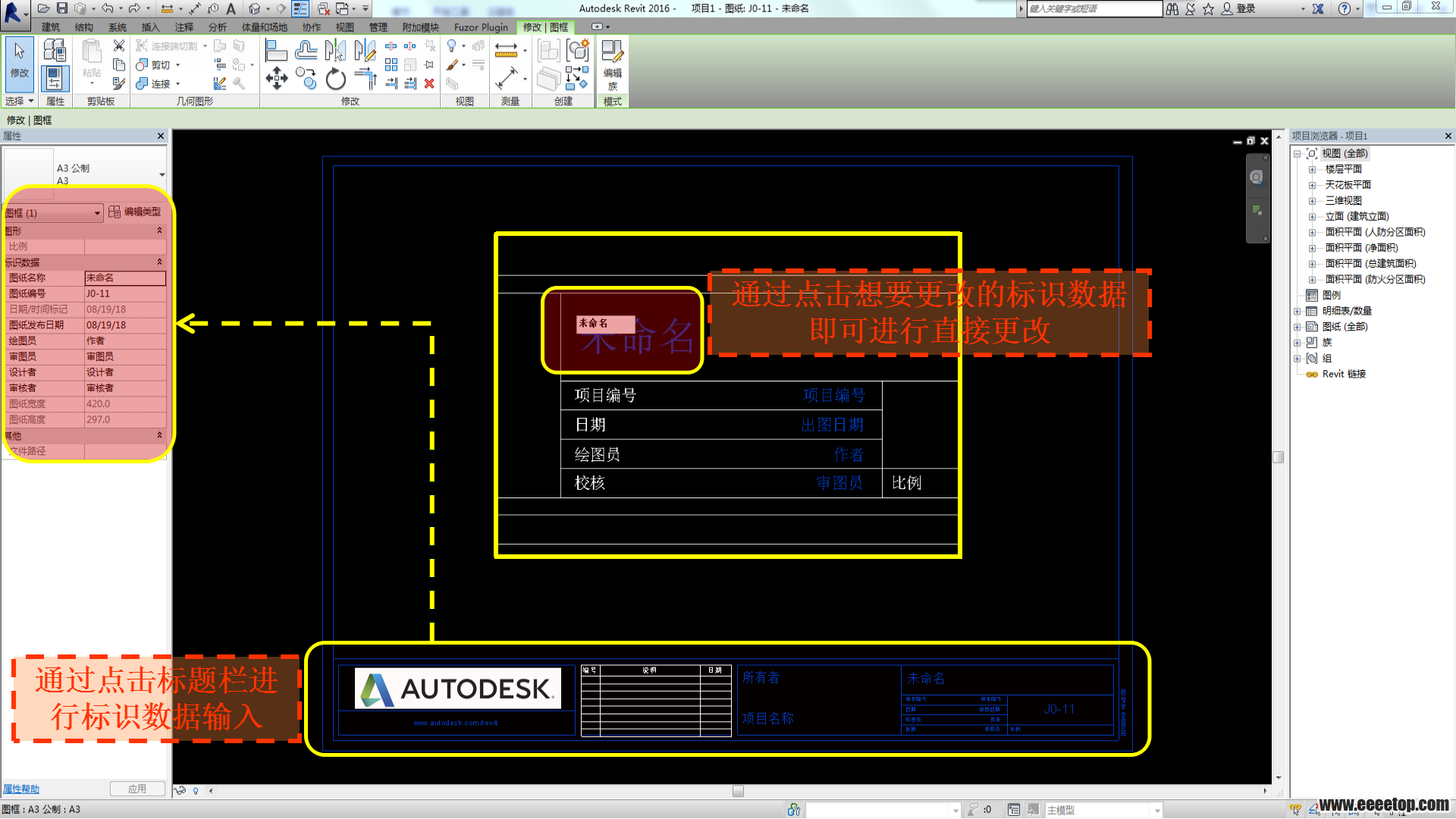

（标签编辑示意图）
