一次实际项目总图从无到有的经历


[版块:建筑师讨论区] [分类:工作经验] [复制链接] 报告无效帖子查看: 5160|回复: 22
拓城校尉|liujunliushu 发表于 2018-8-22 16:00:49 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 liujunliushu 于 2018-8-23 10:43 编辑

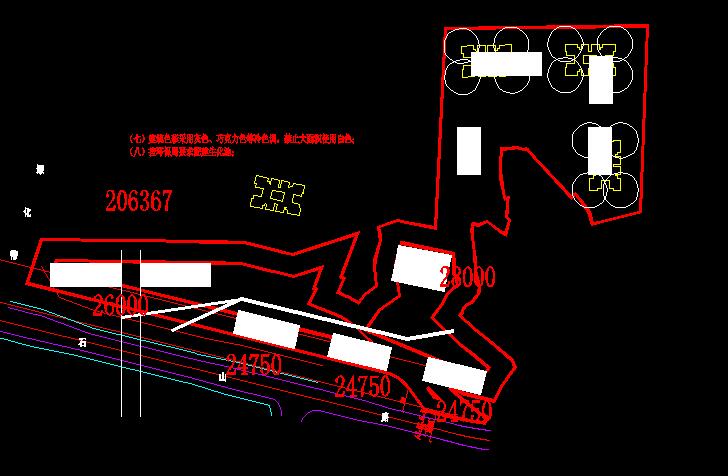

2010731-20180803确认总图布局阶段。
“你的出发点是什么”。W M J这一轮我们三个都参与了总图的布置。感触最深的就是方案讨论的时候W说的:你的出发点是什么,即你方案为什么这么做。回答这个问题需要几个前置条件:一,你对规范熟悉;二,审美能力;三,核心问题的把握。

20180803-20180813总图完善阶段。
这阶段也是工作量最大的阶段。
这阶段首先是概念方案的复核。复核的内容包括概念方案的间距,指标以及其他一些内容。

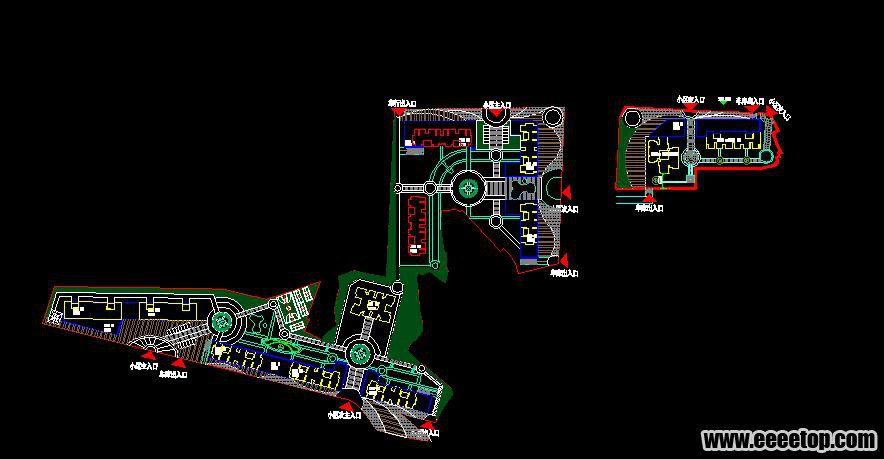

其次就是画图阶段也就是无中生有的过程。前面阶段对我来说毫无压力,但是到了这个阶段突然就卡壳了。因为我没有处理这么大的总图经验,而且积累不足,不能得心应手的完成这阶段的任务。
最终通过自己的努力及其他人的帮助还是勉强的完成了这个阶段。这个阶段比较重要的能力是平面构成能力。其中包括轴线关系,图底关系,出入口布置,流线组织,消防组织,车库组织,场地高差解决等等内容。

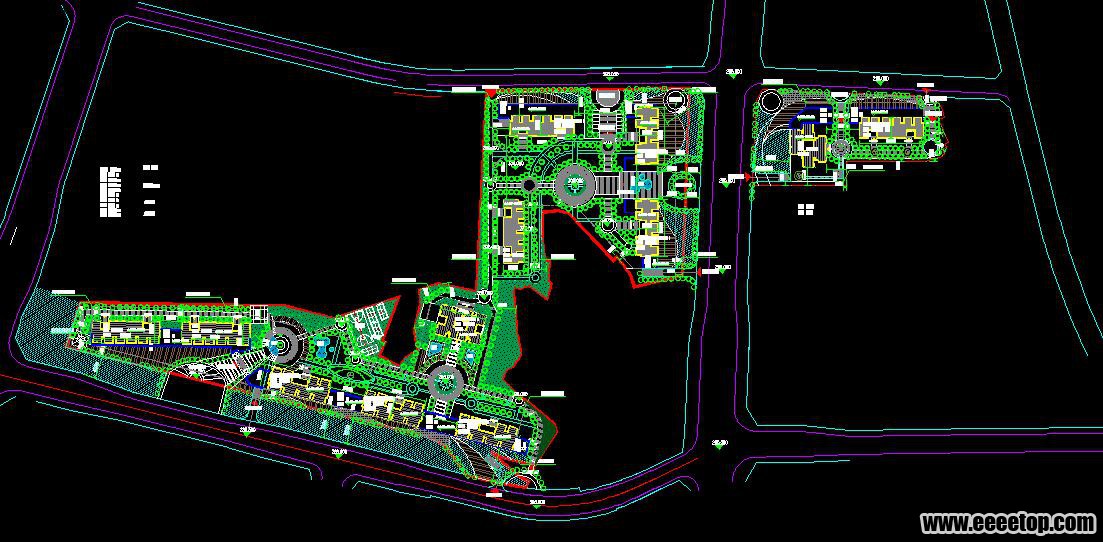

最后在各种大关系完成后,就是总图的美化阶段。“清单”是这个阶段重要的工具。总图美化阶段是做一些琐碎的事情——各种标高,文字描述,图形填充,建筑轴线及尺寸,出入口标注,线型等等。这么多的内容难免会有错漏,怎么解决这个问题呢?那就要用到“清单”这一思维。在做这一阶段之前,我会把这一阶段需要的内容列成一张“清单”,根据清单内容逐渐展开工作。(清单这个思维方式可以运用到生活中的方方面面。小到旅游时的物品整理,大到你的人生规划)

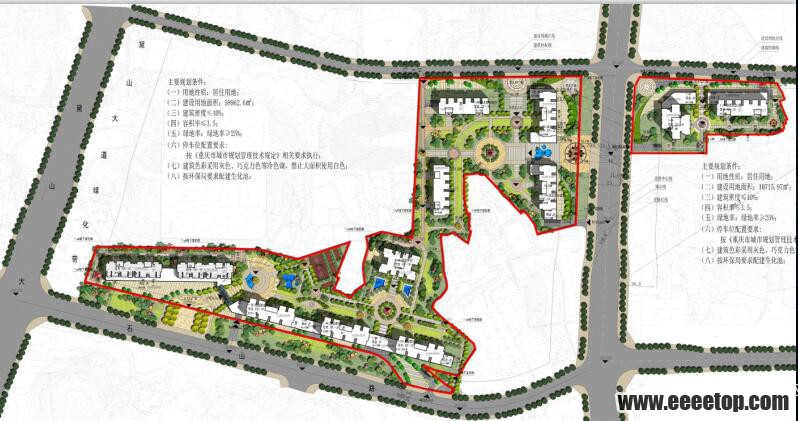

最后附彩色总平面

评分

参与人数 3e币 +53 收起 理由
martinjustin + 3 爆料兼分享,分享总让我们知更多。
josieven + 20 向上好少年,多学多思多练多设计。
深圳老梁 + 30 交流多进步,碰撞思维火花最珍贵。

查看全部评分

管理员|深圳老梁 发表于 2018-8-22 19:04:02 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
你终于有了新的帖子方向了。

不过我发现你还不知道图片的插入功能,就是图片是可以插入到光标所在的位置的,实现图文混排的效果。我等你排好图片了我再仔细看。
拓都将军|走走 发表于 2018-8-22 20:26:07 来自手机 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
值得学习的设计过程。
拓土新兵|生命之源 发表于 2018-8-22 23:23:51 来自手机 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
学习学习!
拓邑团练|327091985 发表于 2018-8-23 08:43:29 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
有个疑问请教下,这么不规则的范围 怎么施工啊?
 楼主 | 拓城校尉|liujunliushu 发表于 2018-8-23 10:32:38 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
327091985 发表于 2018-8-23 08:43
有个疑问请教下,这么不规则的范围 怎么施工啊?

规划局给的红线就是如此不规则的。跟常规的一样,也是在红线转折处标注坐标点,按图施工。
 楼主 | 拓城校尉|liujunliushu 发表于 2018-8-23 10:33:24 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
深圳老梁 发表于 2018-8-22 19:04
你终于有了新的帖子方向了。

不过我发现你还不知道图片的插入功能,就是图片是可以插入到光标所 ...

啊~跟WORD一样?我试试。
 楼主 | 拓城校尉|liujunliushu 发表于 2018-8-23 10:51:12 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
深圳老梁 发表于 2018-8-22 19:04
你终于有了新的帖子方向了。

不过我发现你还不知道图片的插入功能,就是图片是可以插入到光标所 ...

处理了下,排版有点丑。
管理员|深圳老梁 发表于 2018-8-23 11:10:31 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
我看到方案里面,有三栋楼是东西朝向的,数量是不是多了点?中间那栋楼可以理解,但右上角那两栋,你们是怎么考虑的呢?
管理员|深圳老梁 发表于 2018-8-23 11:17:18 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
另外,你们在这个阶段会考虑户型和户型配比的问题吗?
拓邑团练|327091985 发表于 2018-8-23 17:30:54 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
liujunliushu 发表于 2018-8-23 10:32
规划局给的红线就是如此不规则的。跟常规的一样,也是在红线转折处标注坐标点,按图施工。

嗯 我的意思是这个项目是否已经进入施工阶段,局部那么窄施工面怎么做,成本上会加大不?
不太懂 只是从外行角度困惑。
 楼主 | 拓城校尉|liujunliushu 发表于 2018-8-24 08:57:54 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 liujunliushu 于 2018-8-24 09:15 编辑
深圳老梁 发表于 2018-8-23 11:17
另外,你们在这个阶段会考虑户型和户型配比的问题吗?

当时做的时候考虑过这些问题。从三个方面:首先是板式还是点式的问题,这个是CQ的项目,这边由于以前设计大多都是100M点式,整体空间效果及城市天机线单一,所以在新一轮规划管理条例修改中政府鼓励使用板式(间距放宽),我们从设计的角度也觉得,板式在相同容积率的条件下对城市天际线更有帮助;其次,最好来说建筑南北向,在布置的时候试验过全都南北向布置。为什么没那样做,一是做板式容积率不能达标,二是如果不考虑南北布置而考虑围合布置,那么能提供更完整的内部景观空间。最后是,CQ这边对户型朝向没太多的要求,不用考虑日照。。。
细心的大家其实应该发现,我在回答梁叔问题的时候,用到的就是我前面提到“方案为什么要这么做”里面强调的三点:一对规范得了理解;二,一定的审美;三,把握核心问题的能力。
我也希望大家在介绍自己方案,或者做方案的时候能带着这几个问题去展开。
 楼主 | 拓城校尉|liujunliushu 发表于 2018-8-24 08:59:56 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 liujunliushu 于 2018-8-24 09:18 编辑
深圳老梁 发表于 2018-8-23 11:17
另外,你们在这个阶段会考虑户型和户型配比的问题吗?

关于户型配比问题由于这个项目的特殊性(定向还建),在前期根据需求有配置过户型。
在户型处理上,大面积的户型放置于景观条件好的内庭区域,小面积户型可以能考虑放置于景观条件较差的临街面。
其实我应该把整个文本都放过来,但是由于工作原因不能这么做。比较抱歉。
大家有什么问题尽管说出来一起讨论。
PS:梁叔评方案,建议大家都能把自己的东西晒出来。
 楼主 | 拓城校尉|liujunliushu 发表于 2018-8-24 09:01:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 liujunliushu 于 2018-8-24 09:02 编辑
327091985 发表于 2018-8-23 17:30
嗯 我的意思是这个项目是否已经进入施工阶段,局部那么窄施工面怎么做,成本上会加大不?
不太懂 只是从 ...

对~其实做的时候我们也在想为什红线那么画。后面去看场地了,才发现这么画是因为征地问题,有的地方规划局没征到地。但我觉得后期实际实施的时候,我觉得有可能会有些变化。
 楼主 | 拓城校尉|liujunliushu 发表于 2018-8-24 09:23:11 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
这个项目,做完自己总结及与别人讨论其实存在很多的不合理。比如:右边地块一,沿两边道路都开了两个口,总共四个口,这样带来的管理及流线问题是不能避免的;其次,这块场地高差其实有35M左右,我处理的手法是比较单一的,基本上是按照一个平地处理;然后,由于第一次处理这么大的总图,在细节,流线方面存在很多的不合理性。
