这世间建筑的美貌，闻起来都是金钱的味道

编者按：本文来自微信公众号非标准建筑工作室（公众号ID：non-standardstudio），本站经授权转载。

保护世界和平的任务交给他们了，

我是个俗人，

只对万恶的金钱感兴趣。

周星驰《美人鱼》

拆房：李承垣  文案：林雅楠  拆房指导：林雅楠  总指导：赵劲松

中东的土豪大哥们又来全球招标了，这次他们想设计一个石油研发中心。

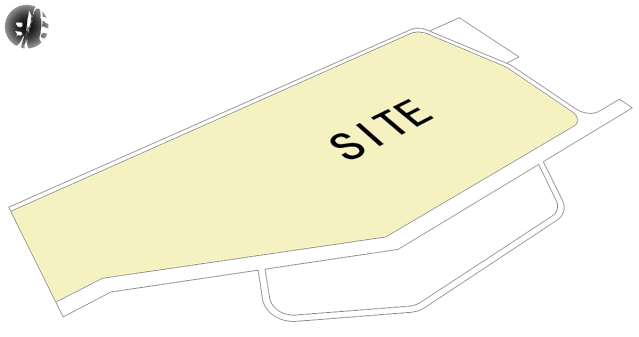

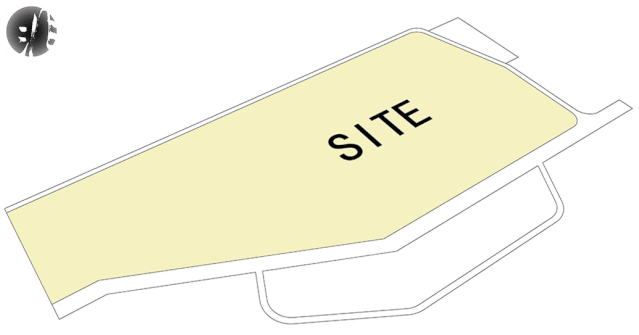

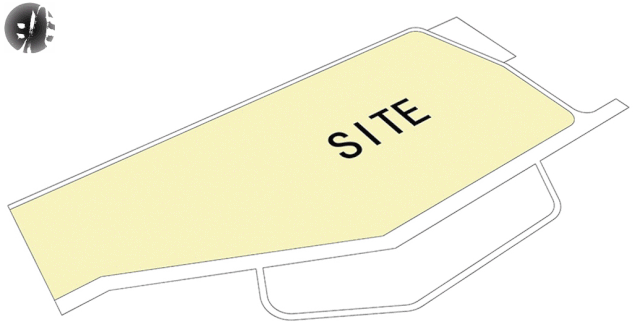

基地位于沙特阿拉伯的利雅得，周围都是沙漠与道路。建筑面积大约70000 平方米，包含五大功能：

能源知识中心；

能源计算机中心；

会议中心，含有展览厅和一个300座礼堂；

图书馆，可藏书10万，

以及一个穆斯林祷告堂。

作为一个社会主义的“四有”建筑师，

我有理想有才华有智慧还有美貌，

就是没钱！

比我没钱更可怕的是，

我的甲方也没钱！！

两个穷鬼凑在一起能搞出什么大事情？

最多就商量商量怎么偷面积，还提心吊胆怕被抓。

但现在发家致富的机会来了，

中东土豪就在眼前！！！

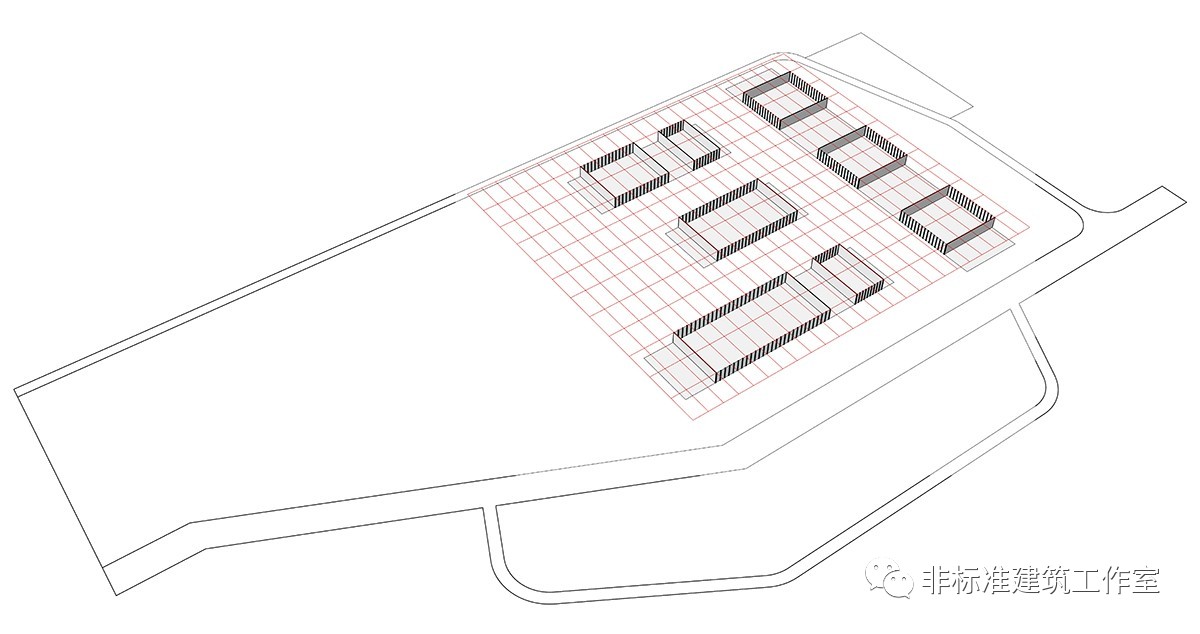

于是，我三天没合眼做了下面这个方案：

好了，少年，白日梦时间结束。

该醒醒了！

你这种方案基本就等于穷人乍富，豆浆买两碗，喝一碗倒一碗。

想浪费都浪不起来，

也不知道是不是多年偷面积留下的后遗症。

所谓逼格，

重点不是装逼，而是格局。

什么是格局？

格局就是农民以为皇帝用的是金锄头。

所以，如果想和土豪做朋友，要做的第一件是就是忘记锄头，忘记下地种田——

也就是忘记你熟悉和习惯了的平面思维、功能思维，转身上楼去看看八十层的新风景。

这个新风景的名字叫做：

划重点，

系 统 思 维。

建筑是一个复杂的系统。

这句口号也喊了很多年了，但到底啥样的建筑是系统啊？

咱也不知道，咱也不敢问。

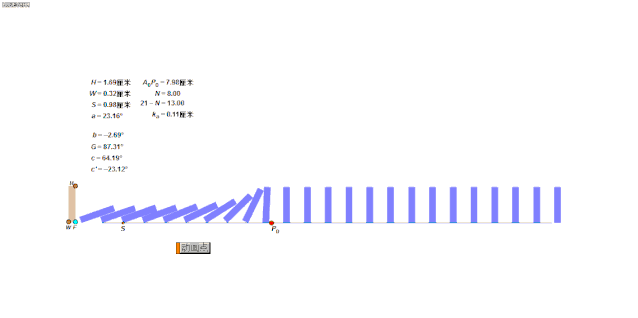

简单点儿说，如果建筑是一个系统，那它就会像多米诺骨牌一样，随便的一点小改动都会让整个系统崩塌。

这是不是听着就很爽，至少甲方不能随便改你的方案了。

而多米诺骨牌的玩法核心就是

统一模块与网格设计。

建筑也同理。

拿到任务书不要着急去拉体块排功能，而是先想想能否提取出单元模块并用网格组织。

事实上，

所有的建筑本身都隐藏着一个网格。

对！

就是柱网！

只是通常情况下，柱网组织出的单元模块通常与建筑方案的表达没有半毛钱的关系。

回到中东土豪的项目上，问题就很明显了：

什么样的单元和网格比较花钱联系感比较强，同时便于组织？

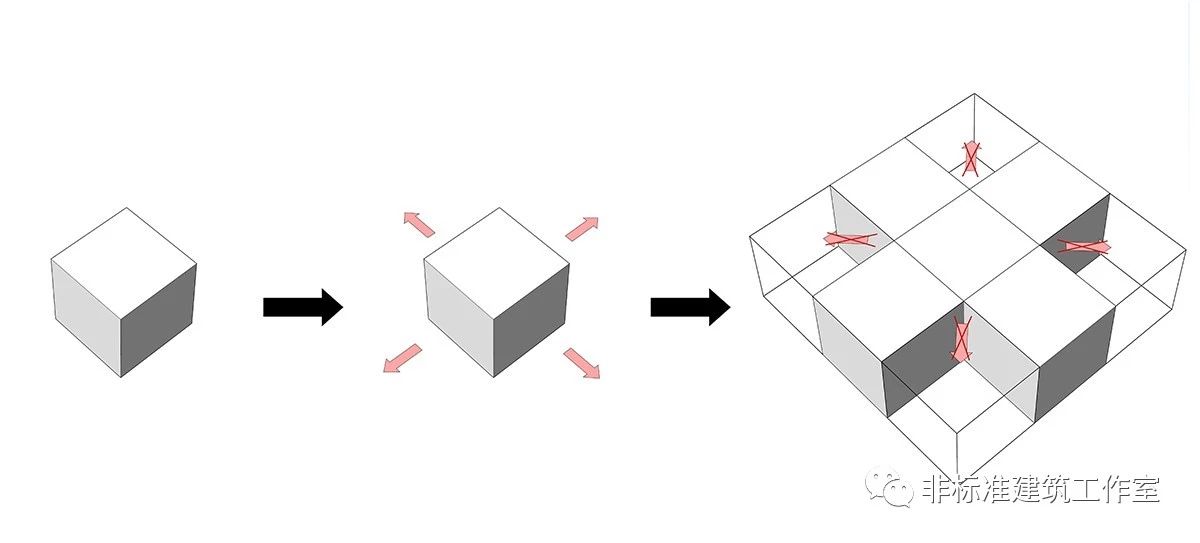

一般的柱网为方形，能向周围四个方向发展，但是组织灵活性一般：

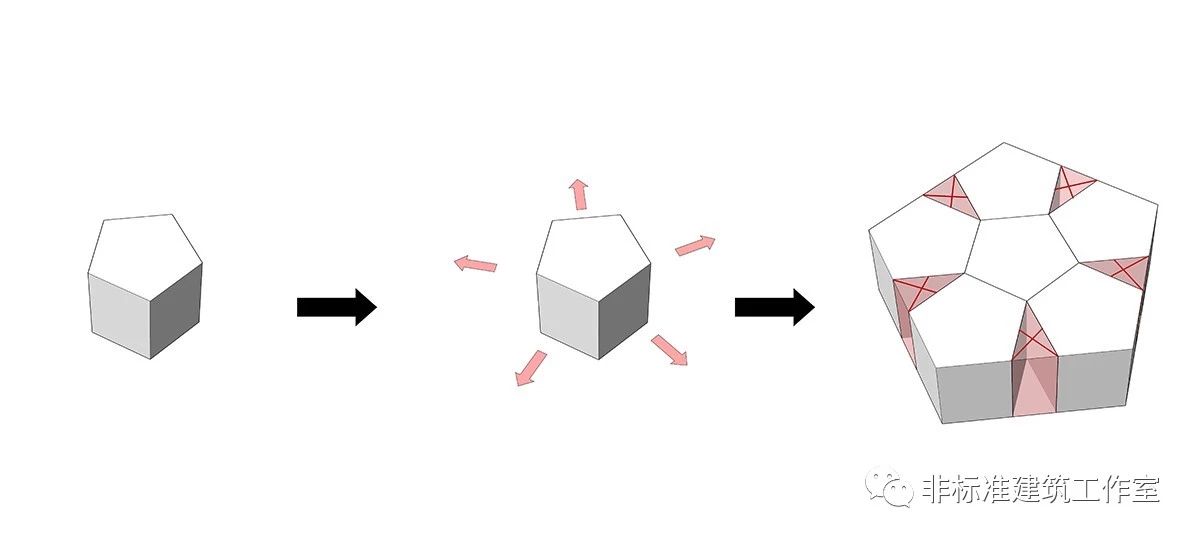

五边形就可以直接pass了，因为完全组织不起来：

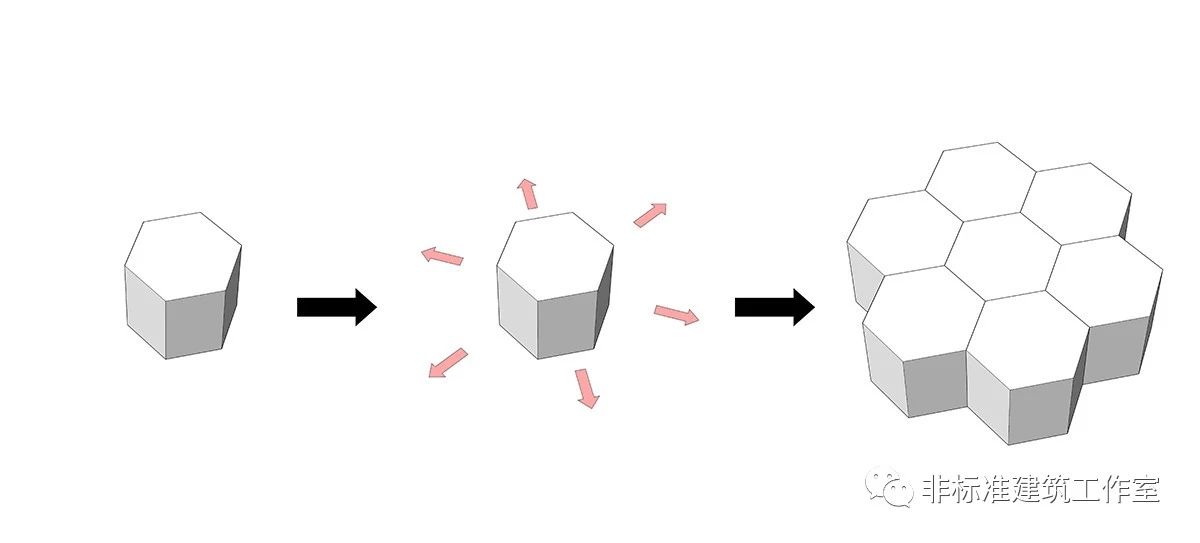

而六边形就比较完美了，可向周围六个方向发展，组织灵活性较高，而且内部不会有太多的锐角空间：

更重要的是，六边形看起来就很贵——宝石晶体很多都是六边形的——比较符合土豪们的气质。

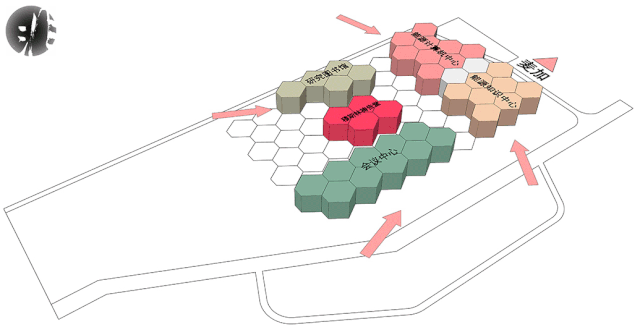

STEP1：

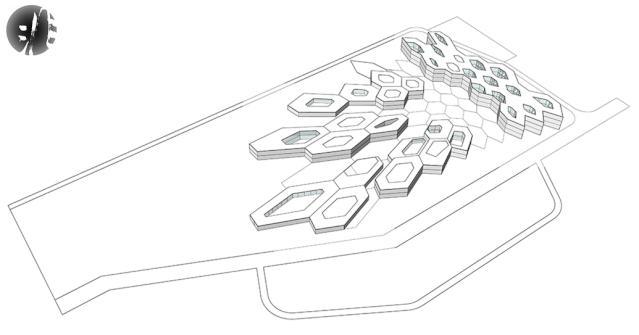

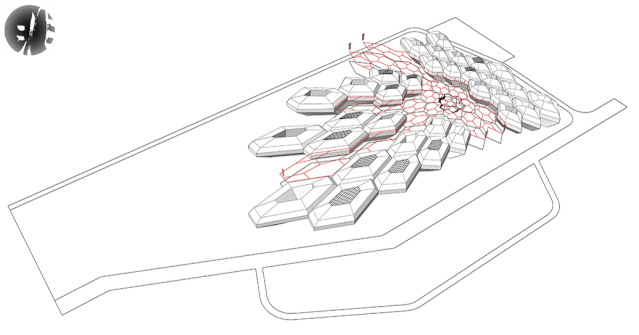

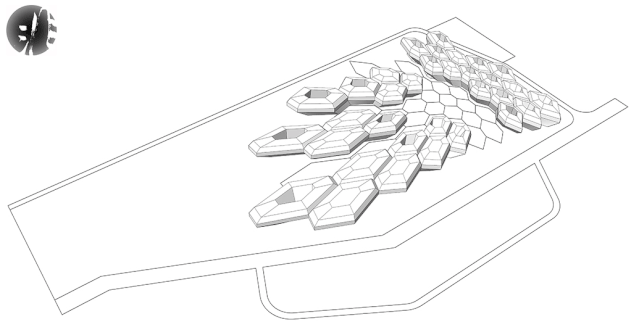

在基地内部设置六边形网格，成为单元模块的网格，根据网格组织功能。

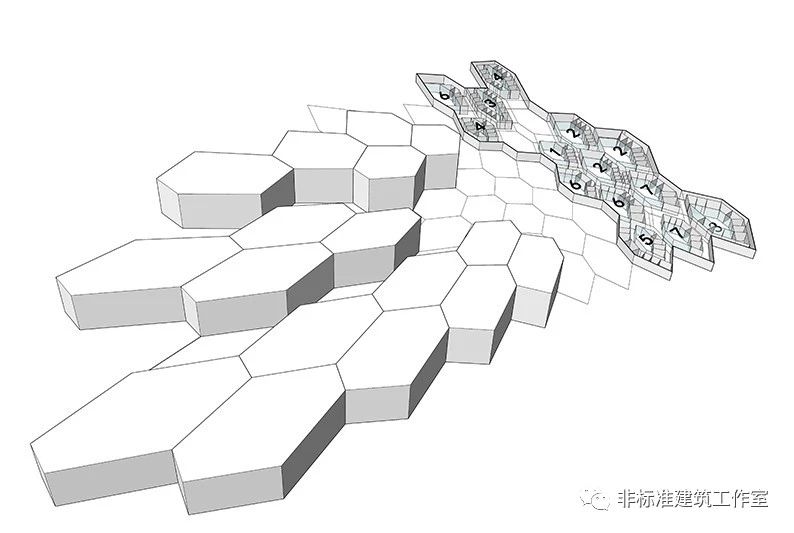

STEP2：

设计网格规则。

基本规则是功能区网格放大，非功能区网格缩小。

又因为阿拉伯是伊斯兰国家，建筑朝向麦加方向，也就是越往麦加方向网格越紧凑。

STEP3：

设计单元模块。

说实话，六边形布房间也不是很好用，何况是变异的六边形。

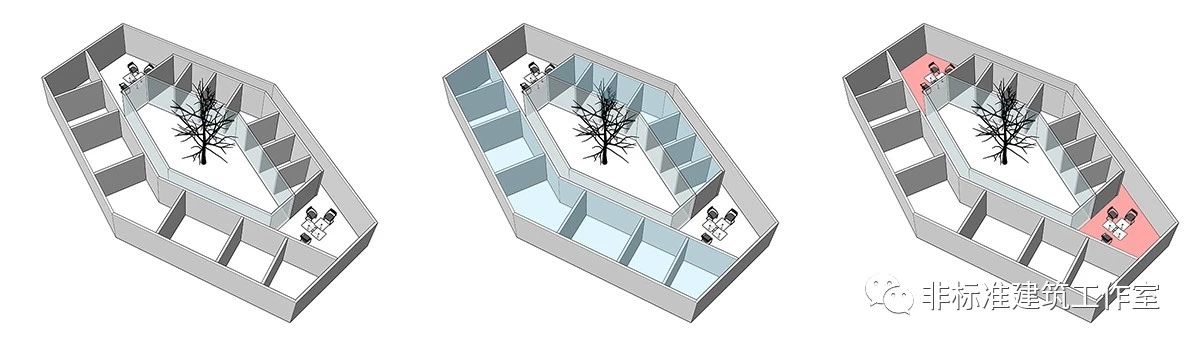

但如果你将每一个六边形单元都当成一个单独的房子来设计，就会容易很多。比如说，在每个六边形里都先挖一个小庭院。

在这个方案里，

建筑师一共设计了8种六边形单元空间。

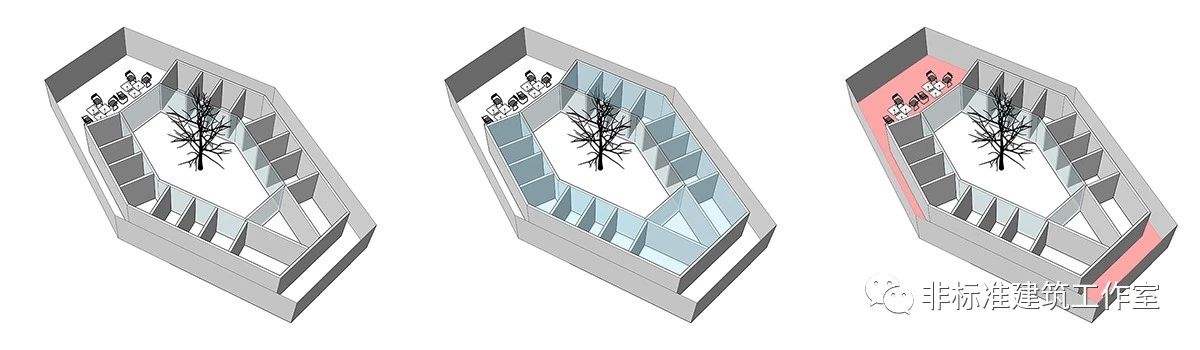

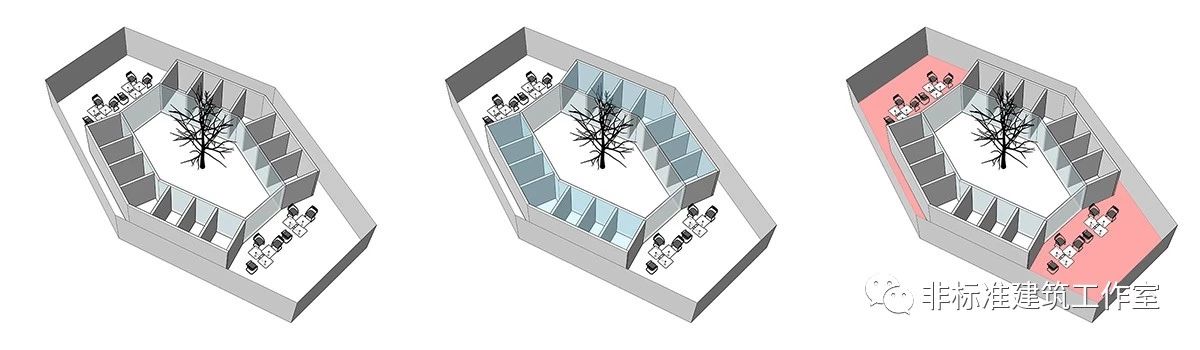

【1号单元】

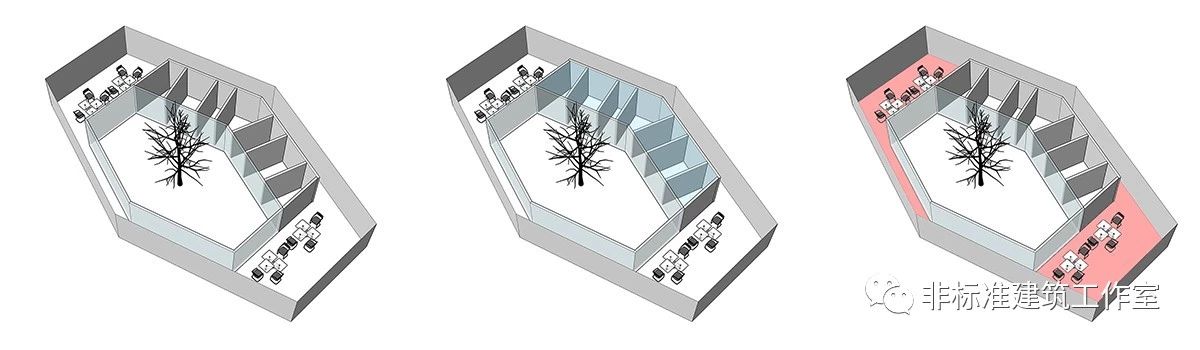

房间沿着六边形庭院的两条边排布，外走廊环绕交通，两端为公共空间：

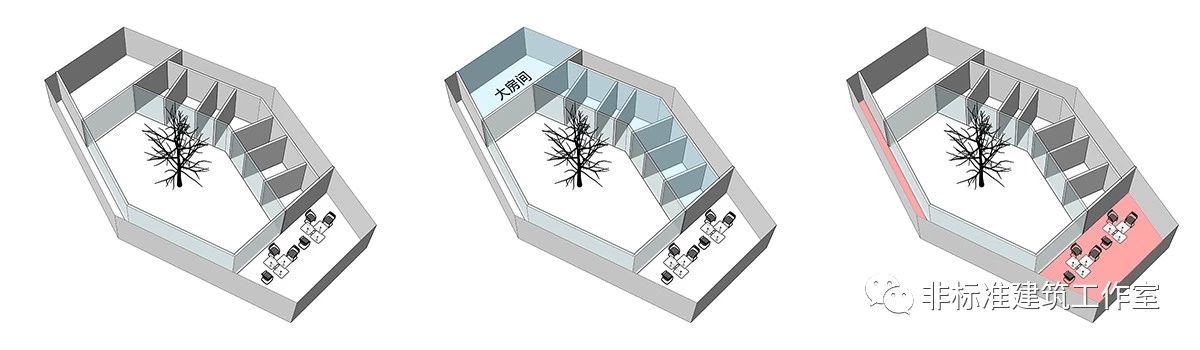

【2号单元】

房间沿着六边形庭院的三条边排布，并且在一条边上设置大房间满足功能要求，外走廊但不环通，一端有公共空间：

【3号单元】

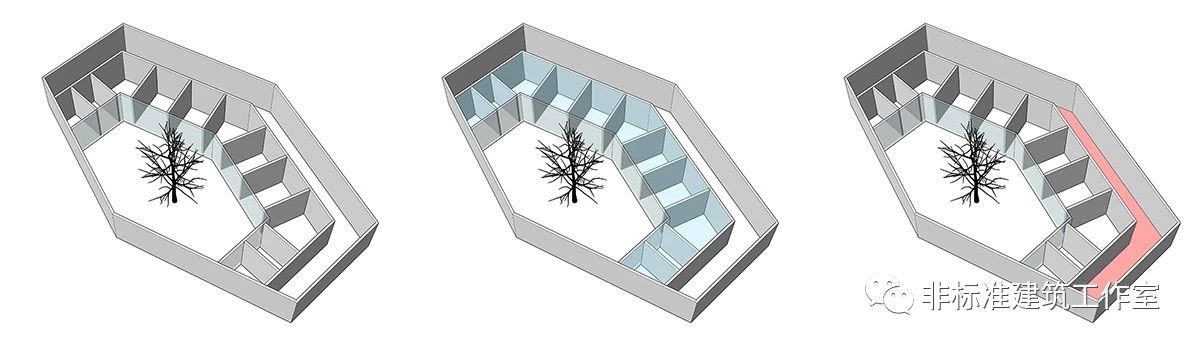

房间沿着六边形庭院五条边排布，外走廊环绕交通，一端有公共空间：

【4号单元】

房间沿着六边形庭院四条边对称排布，两端为公共空间，外走廊环绕交通：

【5号单元】

大房间沿着单元两条边排布，小房间沿庭院两条边排布，内外走廊并置，两端都有公共空间：

【6号单元】

室外庭院偏移，沿庭院布置房间，外走廊：

【7号单元】

房间沿着六边形庭院三条边排布，外走廊环绕交通，一端有公共空间：

【8号单元】

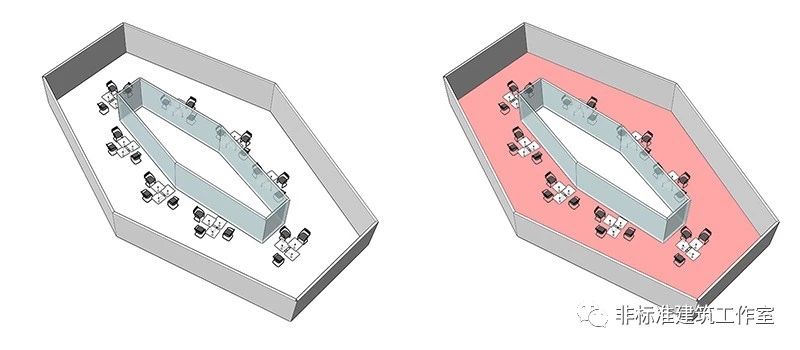

压缩室外庭院，整个用作公共空间：

STEP4：

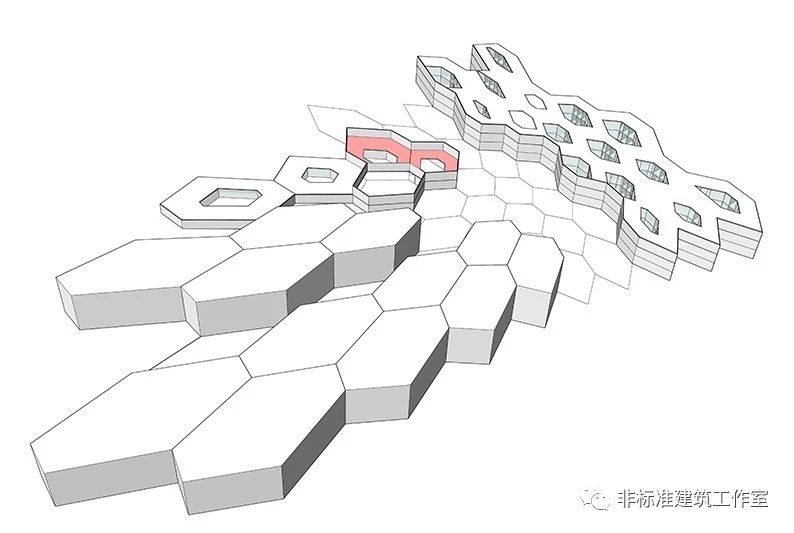

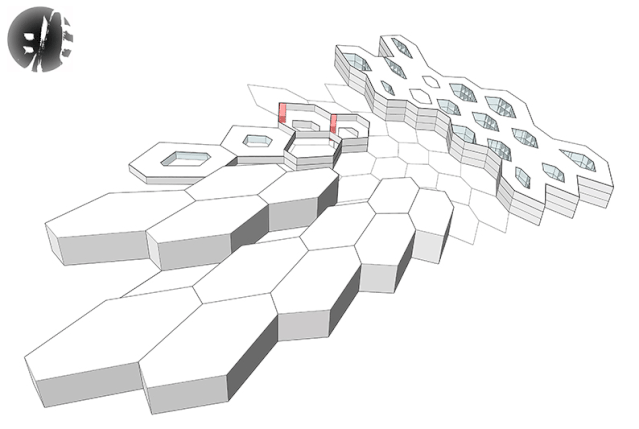

根据功能需求组织排布单元空间。

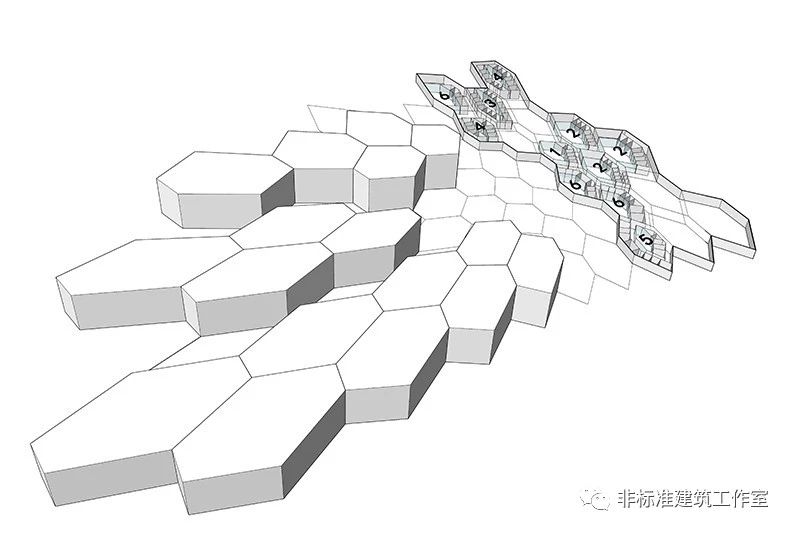

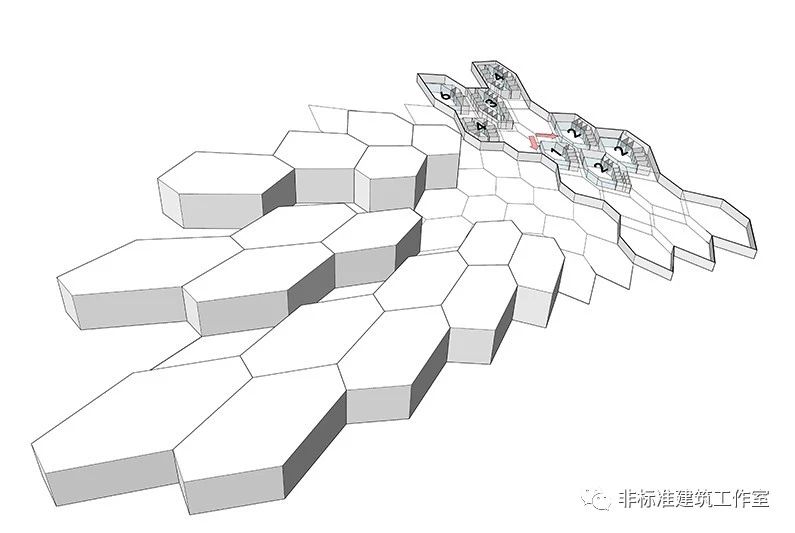

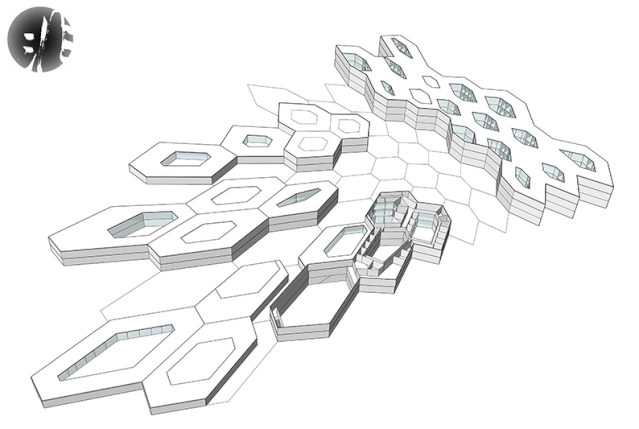

A.能源知识中心和能源计算机中心

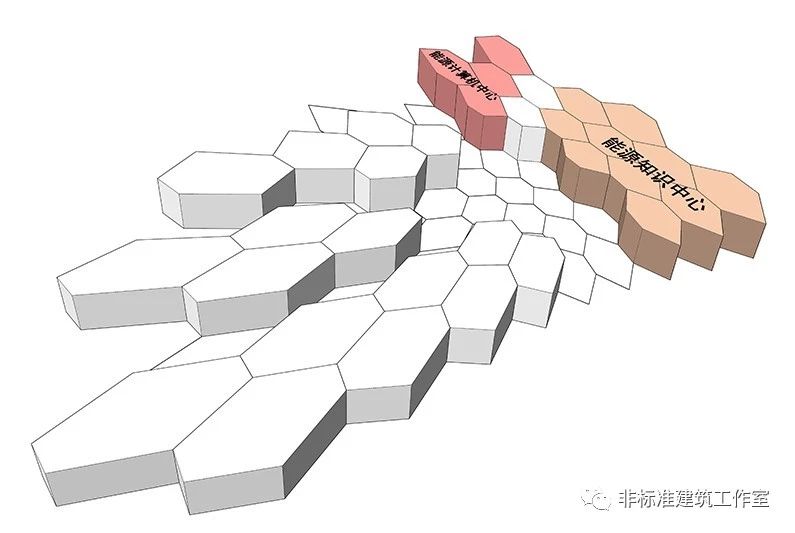

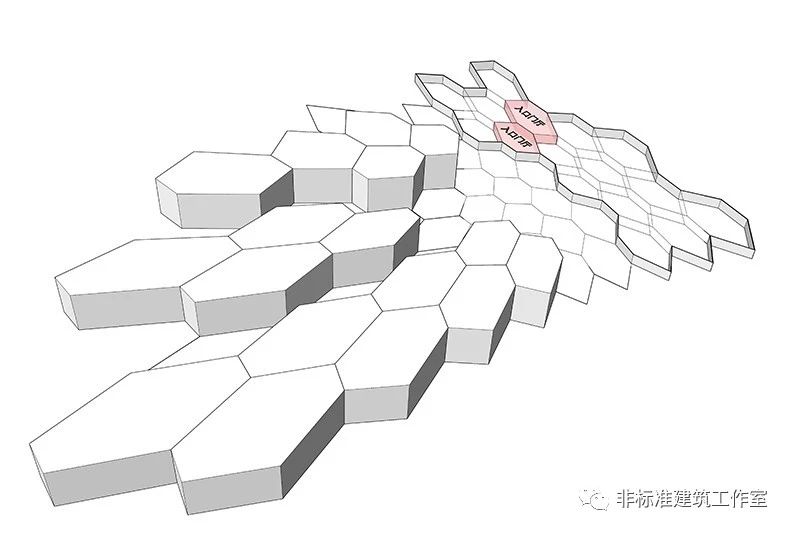

1）先将两模块设置为入口门厅，自然分割两个功能区。

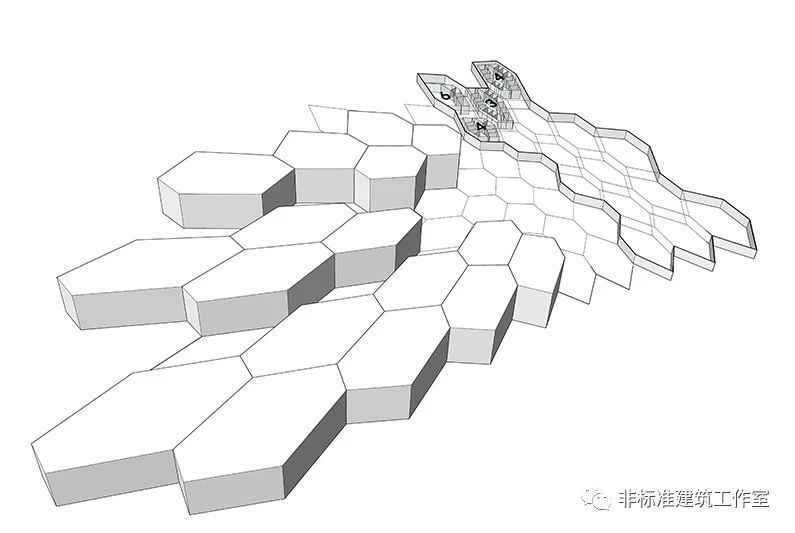

2）在能源计算机中心区中采用3号单元，4号单元，6号单元。

因为能源计算机中心所用单元数较少，采用3，4号单元可以排下更多的功能房间，同时采用一个6号单元增加了公共交通空间。

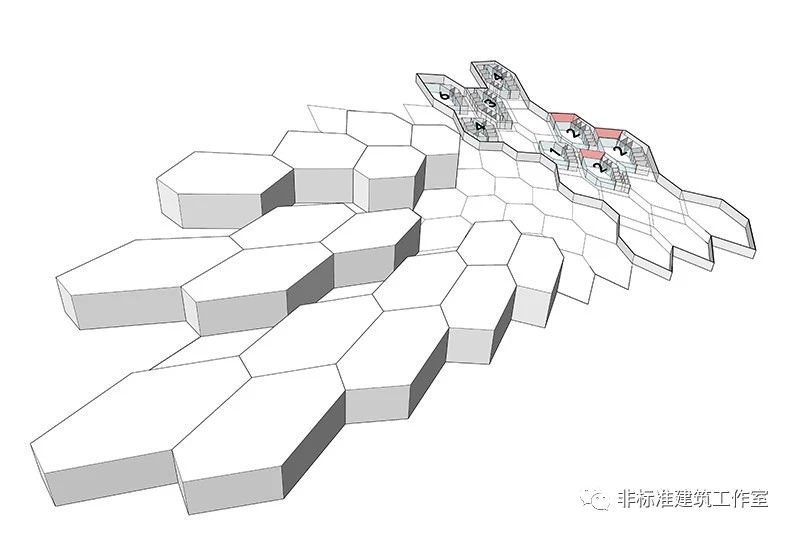

3）在能源知识中心离门厅较近的位置采用1号和2号单元。

2号单元含有面积较大的房间，让大房间离门厅较近，利于疏散。

1号单元在门厅处分流出两条路线，增加流线的多样性，满足疏散要求。

4）在建筑体量的边界采用6号和5号单元，可以增加模块单元的庭院和内部房间与室外空间的联系。

5）在剩余的模块中加入3号和7号单元，在满足功能房间的同时加入了公共空间。

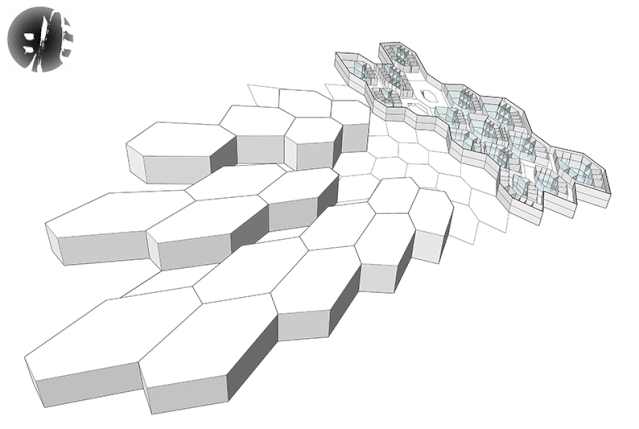

6）根据面积需要向上复制形成三层，并加入交通核。

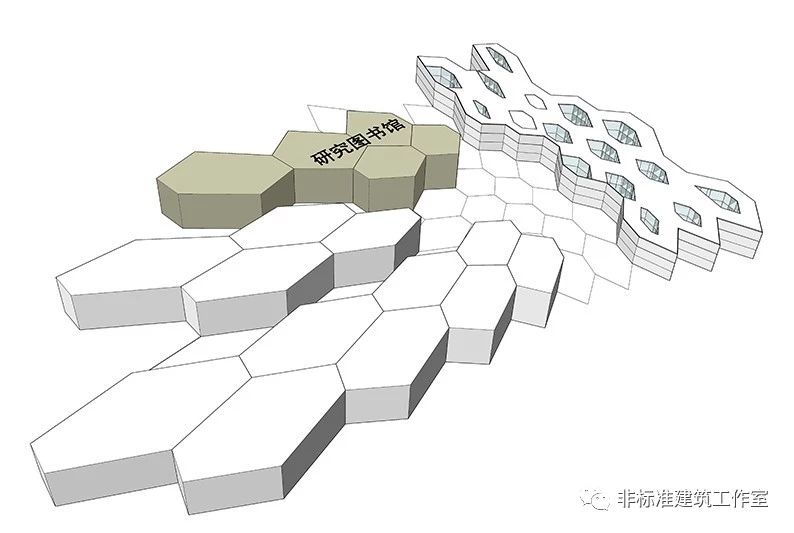

B.研究图书馆

1）首先生成公共大厅和较私密的阅读室。

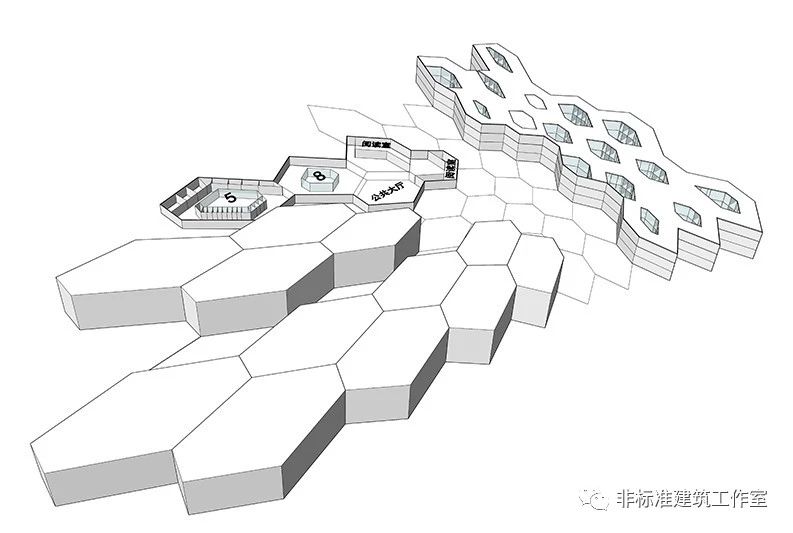

2）加入5号和8号单元。

5号单元是为图书馆服务的小办公室和功能空间，8号单元是公共空间和过度空间。

3）然后加入局部二层，增加图书馆的公共空间。

4）加入交通核。

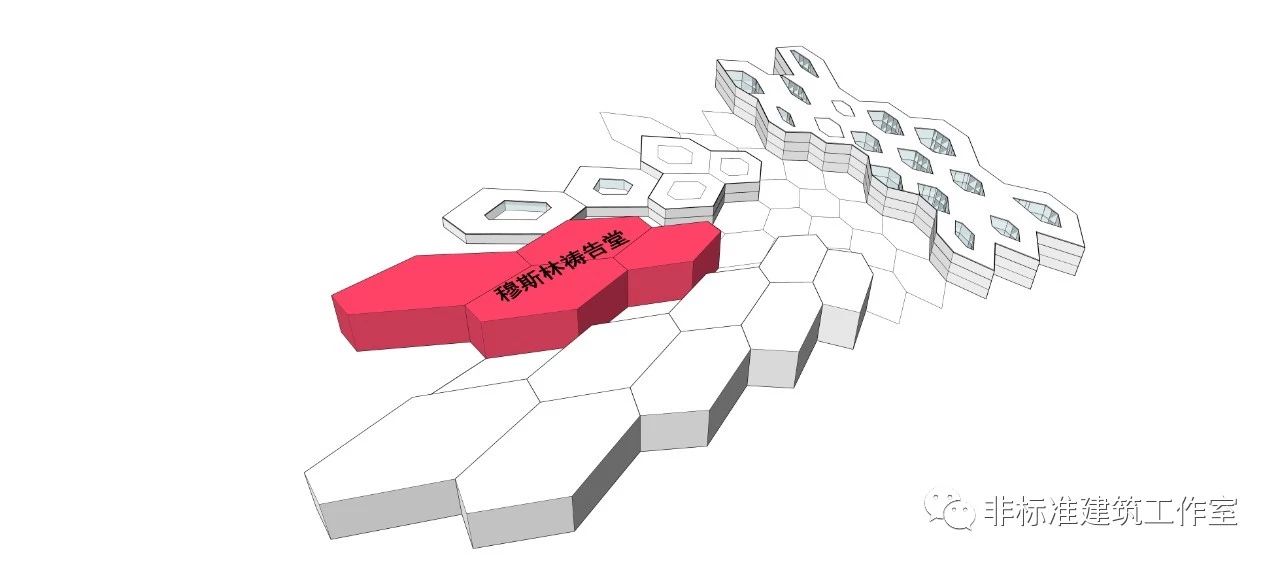

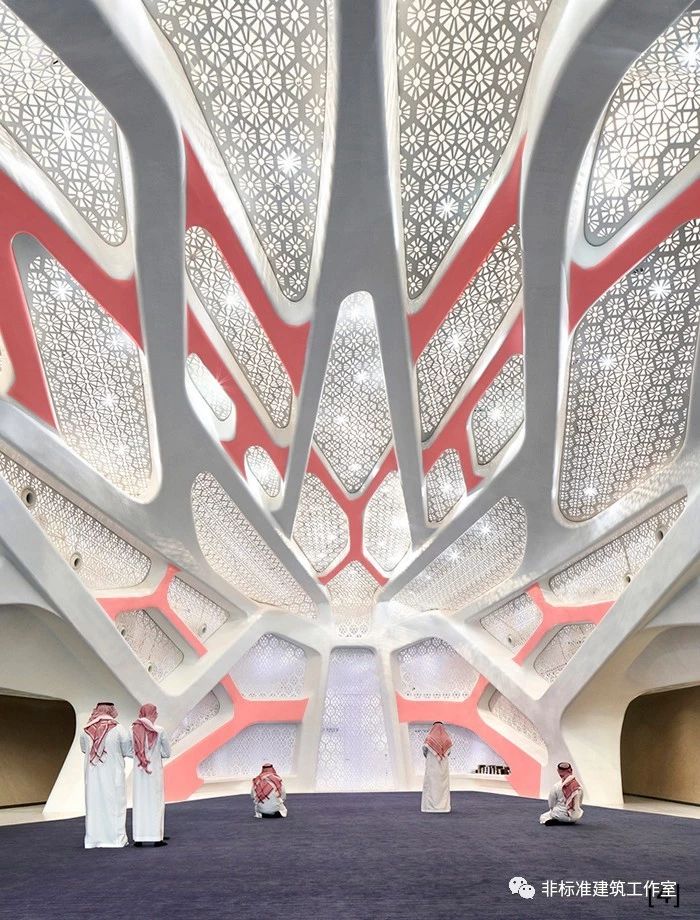

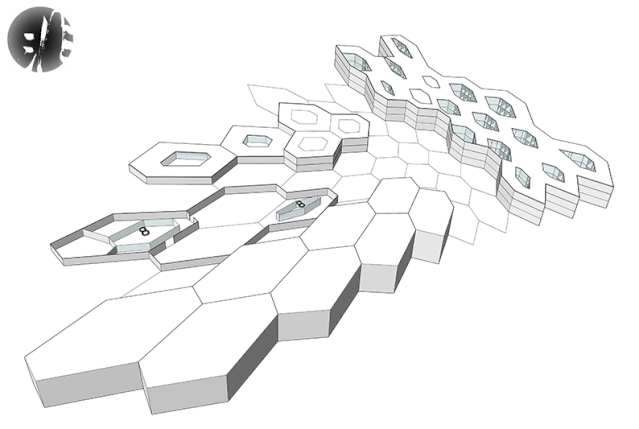

C.穆斯林祷告堂

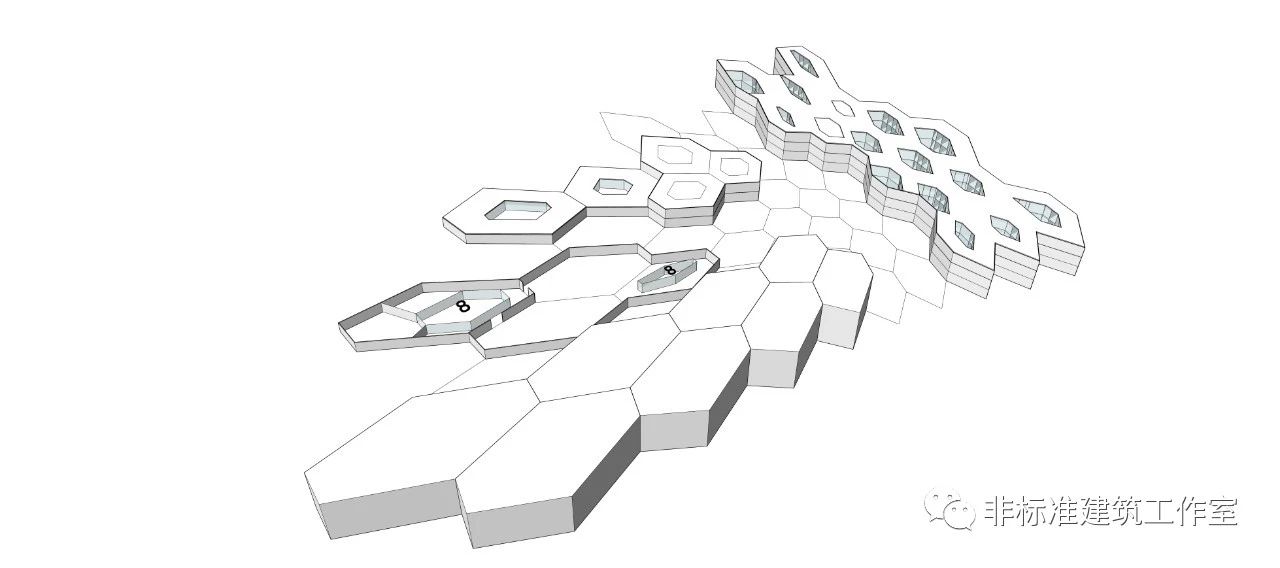

1）穆斯林祷告堂需要大面积公共空间，所以就引入两个8号单元，增加室内外空间的渗透，其余都是公共空间。

2）大面积空间需要较高层高，所以通高两层。

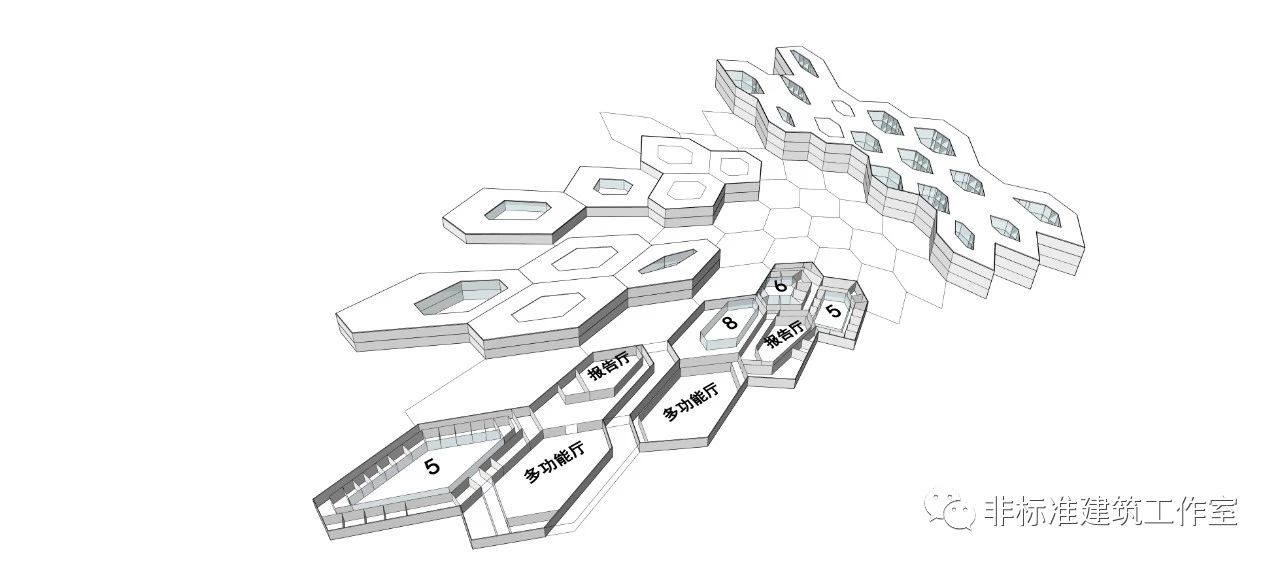

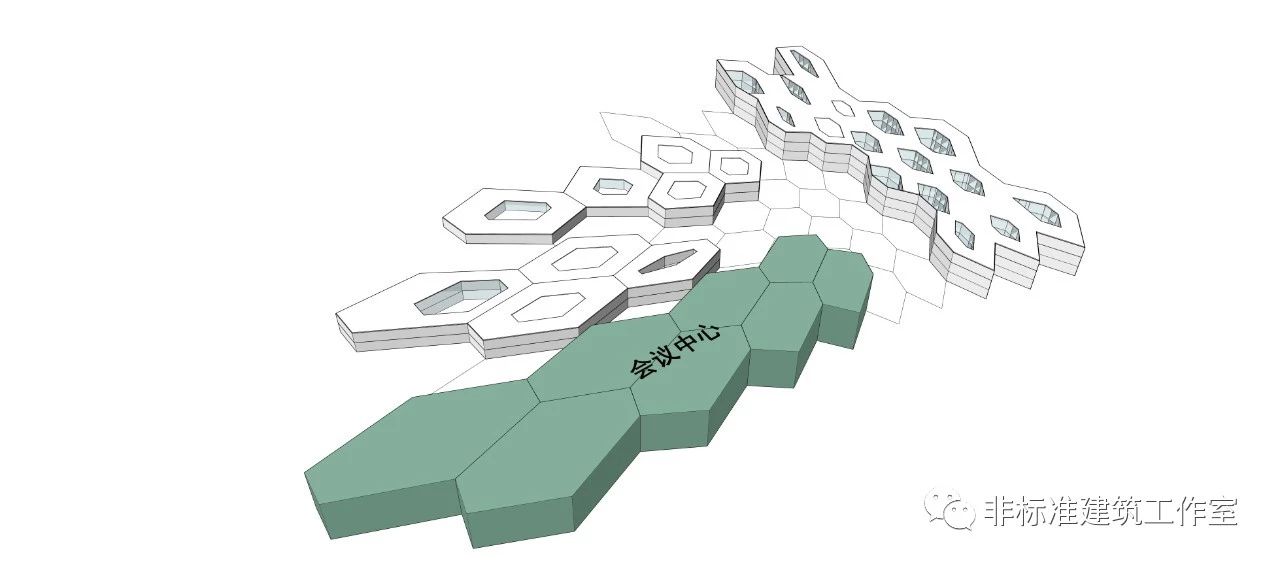

D.会议中心

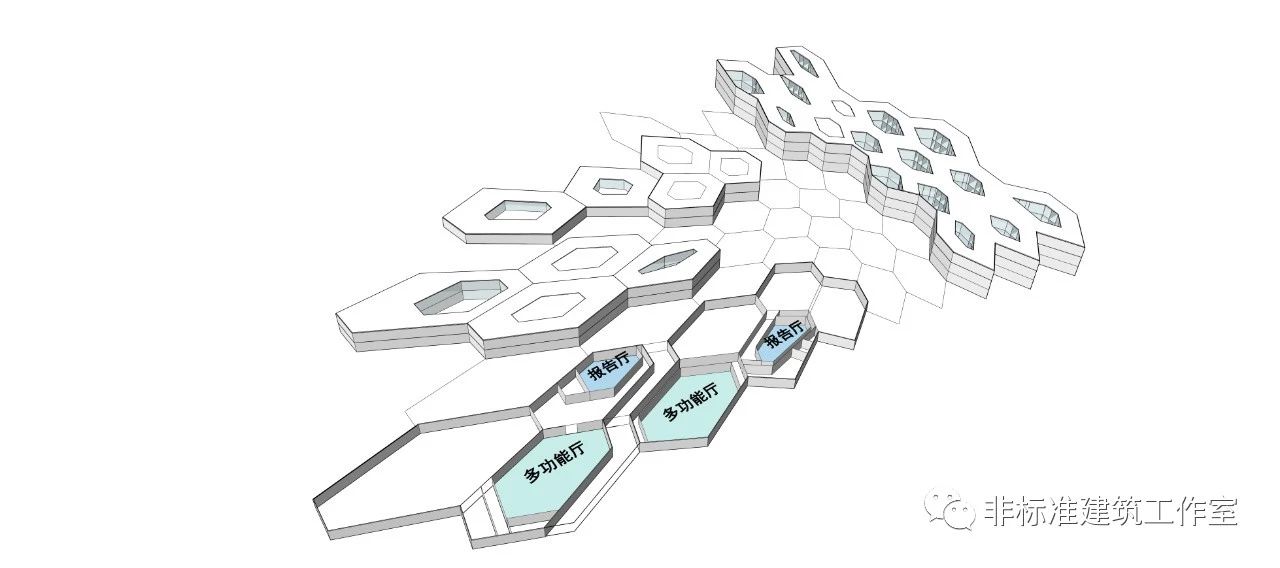

1）会议中心需要大面积空间来做报告厅和多功能厅。

2）加入5号和6号单元来布置辅助功能房间和小会议室。

3）做出局部二层，让大空间层高增加，加入更多的辅助功能房间，并加入交通核。

至此，内部空间的组织就完成了。

STEP5：

整体调整建筑形态并加入结构。

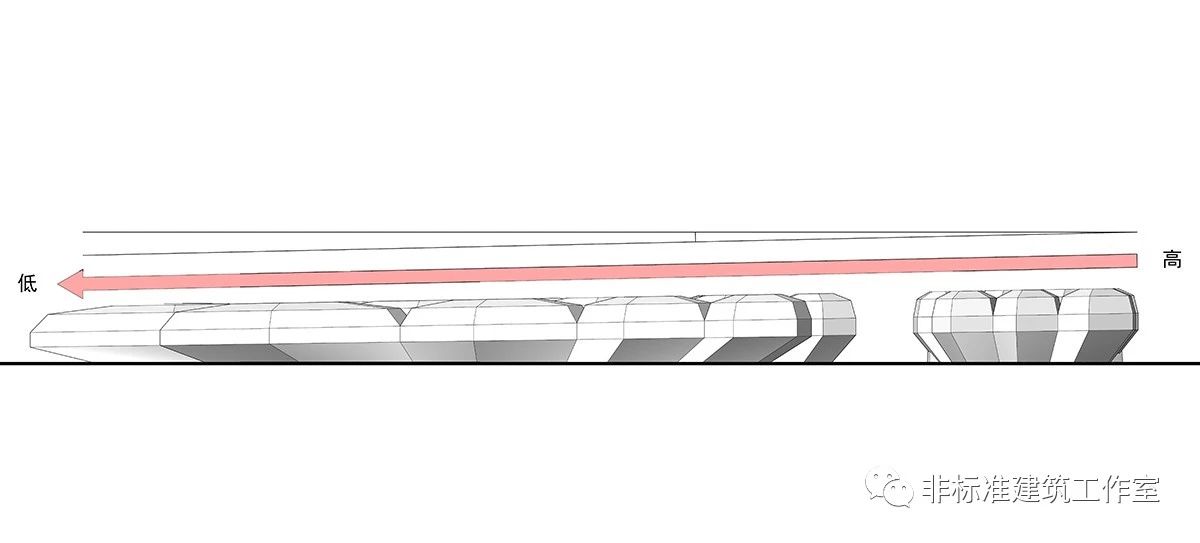

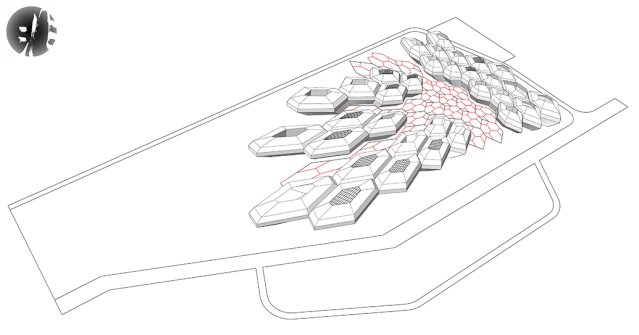

1.拓扑变形让单元模块之间的高差平缓过度，使模块单元的整体感和聚集感更加强烈。

因为模块单元之间的层数不同，建筑群呈现东高西低的形态，变形后的建筑整体高差过渡平缓，形体之间的联系变得更加紧密。

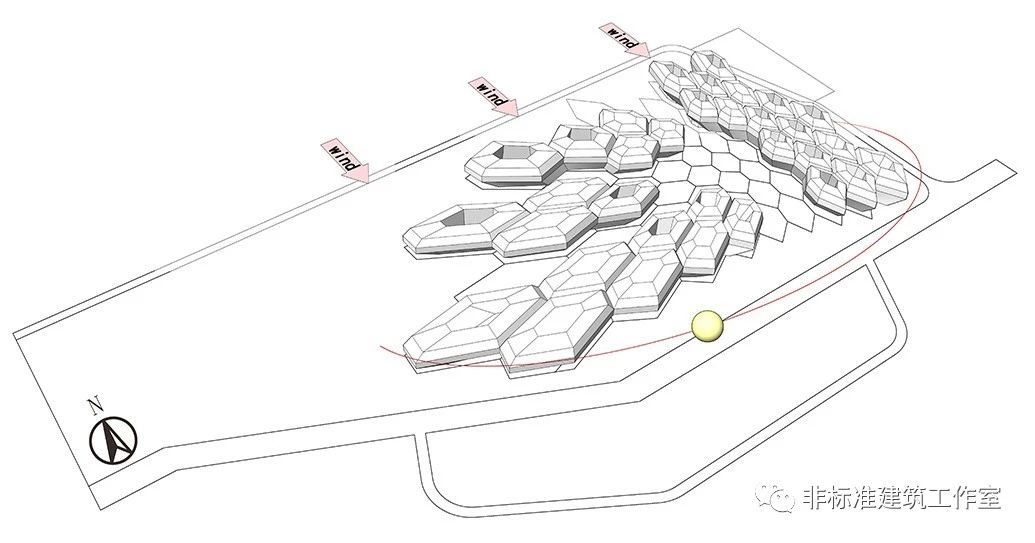

2.阿拉伯地区南向日照强烈，并且伴有来自北方的季风。

所以将每个模块的屋顶南侧向上拉升，以遮挡南部日照，同时可以迎接来自北边的季风。

3.每个模块单元的结构都是独立的钢结构。

采用钢结构是为了应对复杂的几何形，同时减小结构所占的空间面积。结构分为主干和枝干。

主干钢结构主要起支撑作用：

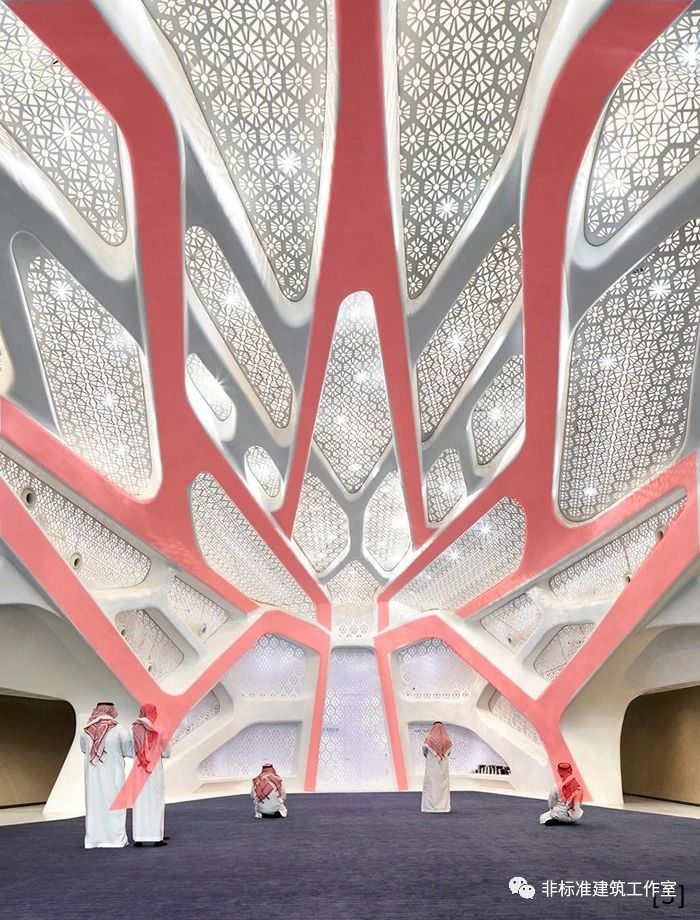

枝干钢结构起到增加整体性和稳定性的作用：

STEP6：

室外空间的营造。

整个建筑是一个完整的系统，所以室外空间同样由六边形模块控制。

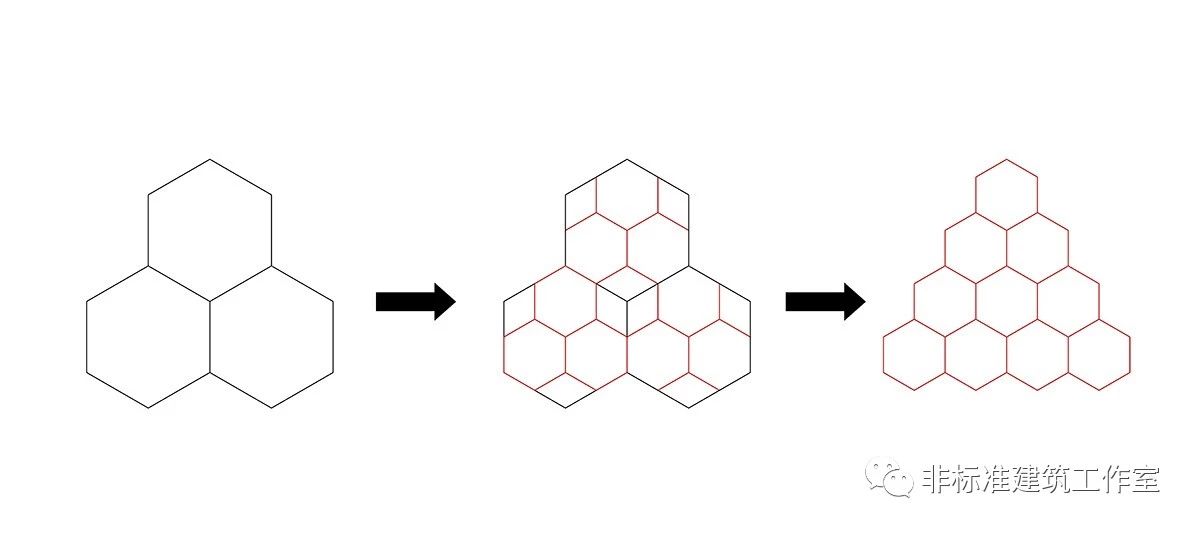

但是为了与建筑实体相区别，室外空间部分运用了更加细分化的网格：每个六边形网格内部还可以容纳3个小六边形，以此方法来细化六边形网格。

在建筑体量之间的网格中加入更加细化的六边形网格，根据细分网格生成一个中央下沉广场，同时也是室外公共空间的中心。

当然，中东这种就像一把火的沙漠地区，最没用的东西就是室外大广场了。所以将细分网格向上提升，形成室外灰空间顶棚。顶棚开洞，与建筑单元中间开庭院的形式保持一致，也算增加采光。

顶棚洞口的南部向上拉升，同样起到遮阳的作用。

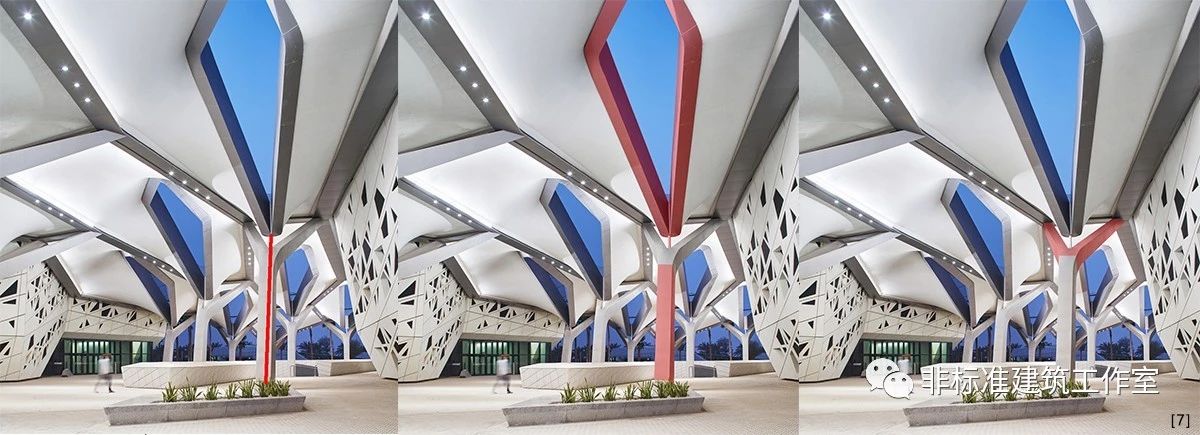

最后为顶棚设置Y形柱支撑。

Y型柱的柱身在顶棚洞口的结构的端部下方，对顶棚洞口的结构起到支撑作用。

Y型柱的柱头与柱身不在一条轴线上，柱头连接室外顶棚的六边形网架结构，起到支撑的作用。

最后的最后加入同样六边形的绿化。

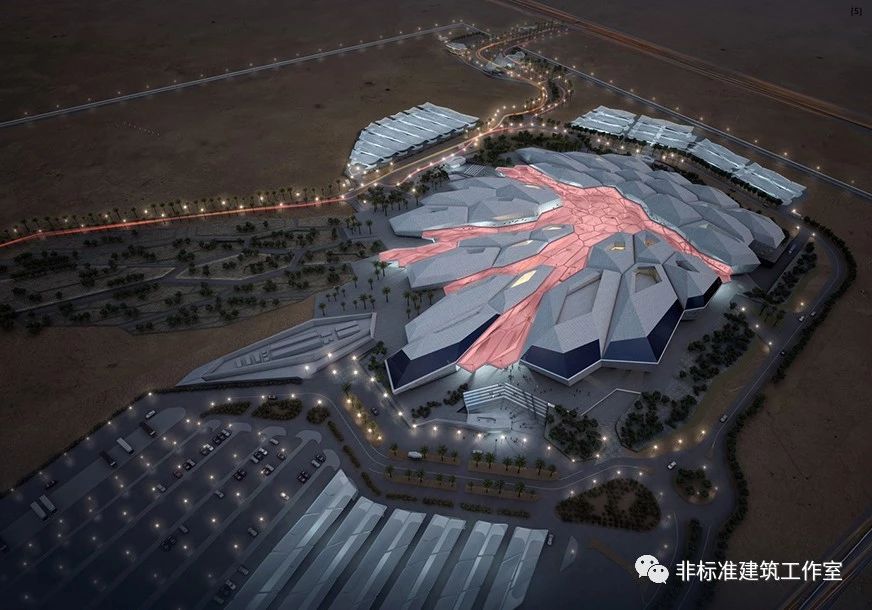

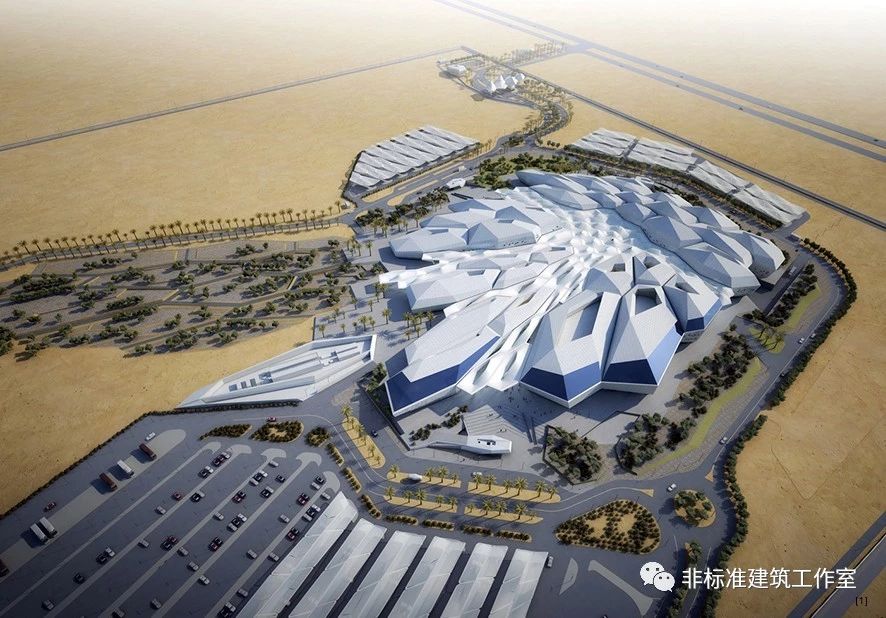

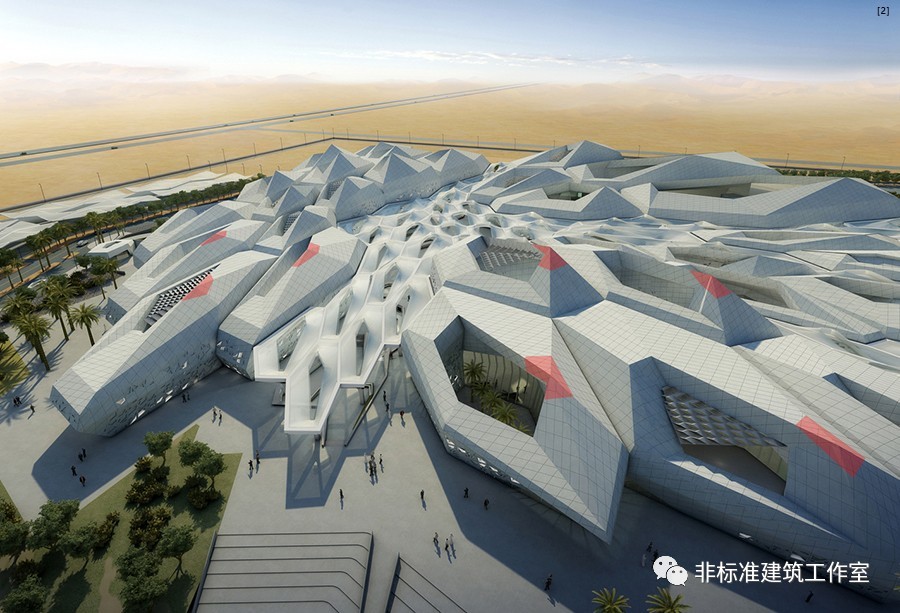

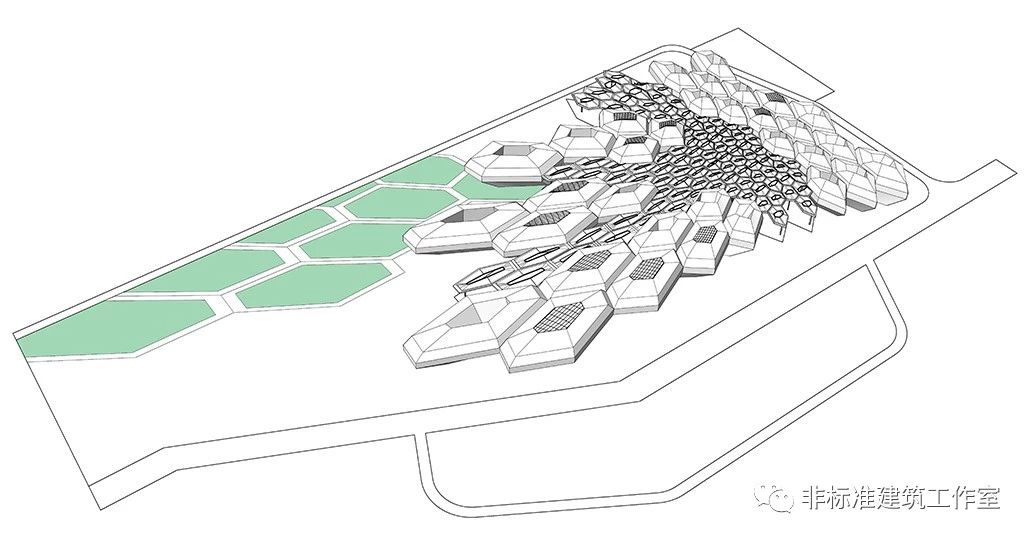

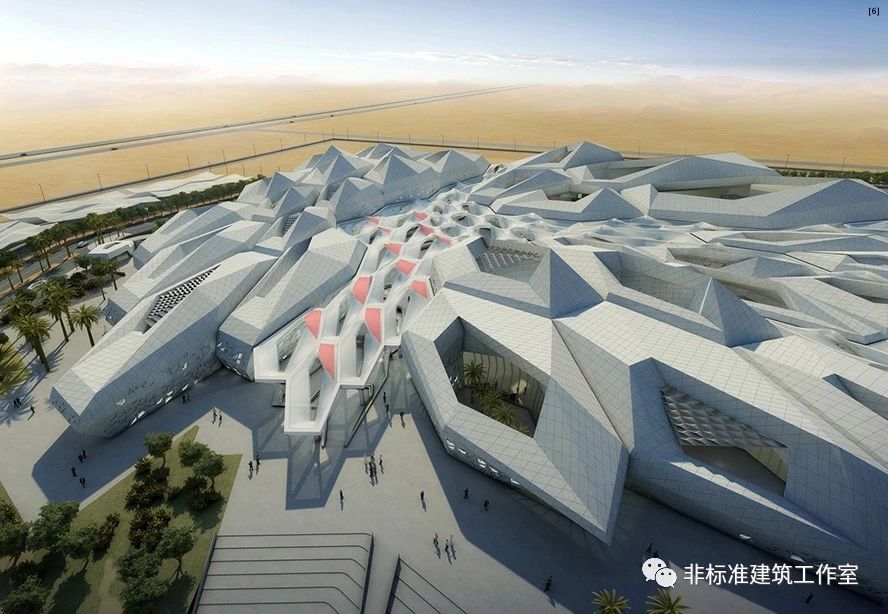

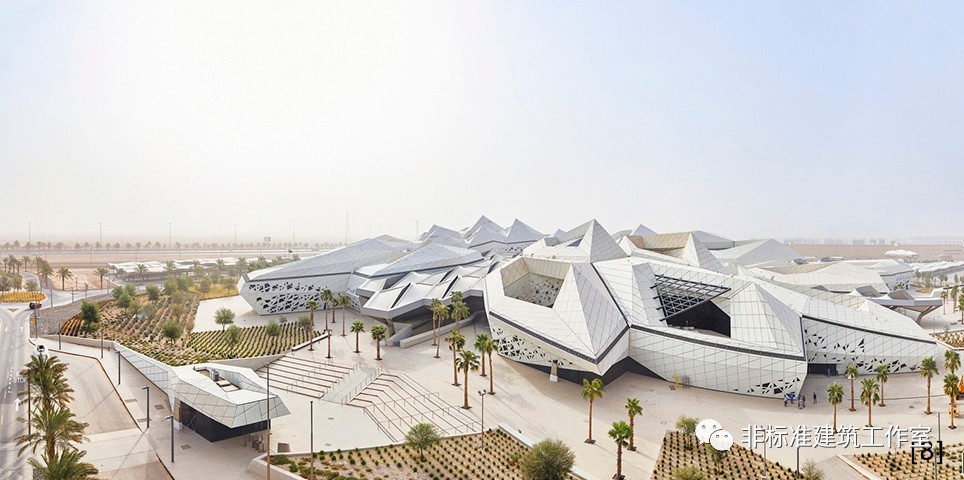

这就是扎哈·哈迪德事务所

为中东土豪们设计的

阿卜杜拉国王石油研发中心。

一个浑身散发着金钱芳香的建筑。

最后再来看一遍完整过程：

对土豪们来说，

花钱不是问题，

但给谁花钱是个问题，

因为他们并不想要一个金锄头。
