【拆房部队】怎么嗑停车楼和美术馆这对“挺美”CP？

编者按：本文来自微信公众号非标准建筑工作室（公众号ID：non-standardstudio），本站经授权转载。

非标准拆房部队

让学建筑变得更容易

这是拆房部队拆的第57座建筑

现在这世道无论干什么都能组出1个，不对，是n个cp。自古红蓝出CP，黑白天生是夫妻；最是销魂红绿配，天然金紫成双对——总之一句话，人间不容单身狗。
连哪吒和敖丙这种往远了说是正邪不两立，往近了说绝代新双骄的都能组个“藕饼”cp来圈粉——真是不得不说，留给单身狗的时间已经不多了。

果然，红蓝cp是真理，反差cp萌人心啊~ 但在建筑圈组cp却不是什么容易的事儿，这种大家最喜闻乐见、最津津乐道、磕上就停不下来的反差cp在建筑圈几乎就不可能。你能想象温润如玉、气质高雅、颜值爆表的美术馆和画风狂野、简单粗暴、乌烟瘴气的停车楼在一起相亲相爱的愉快玩耍吗？

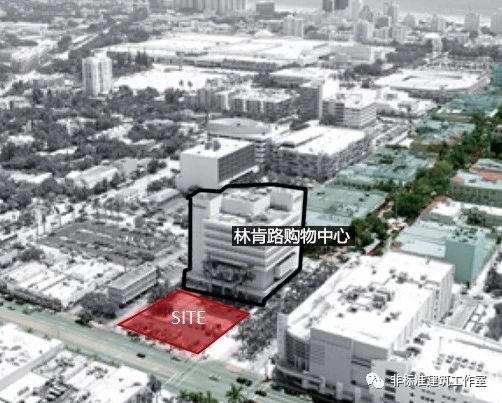

然而，永远不要低估一个热爱嗑cp的灵魂。特别是当这个灵魂还有一副有钱皮囊的时候。有个叫温纳特的美国土豪在迈阿密有一块极好的地，就位于迈阿密市林肯路1111号（这门牌号看着就很贵），南边紧邻一条直通海边的景观步行街，人流熙熙攘攘，风景十分优美。

虽然这块地的位置自带明星光环，但却是天生不得志的命。因为ta是旁边林肯路购物中心的停车场，如今能做的也只是把停车场变成个停车楼。

好在我们的甲方温纳特先生是资深cp爱好者，深知一座孤零零的停车楼是没有前途的。所以，他找到了建筑圈最硬核的cp——高清兄弟赫尔佐格&德梅隆——来帮他完成这个心中盘算了很久的cp计划。 这个计划说起来也很简单：因为停车楼满负荷承载的时间并不多，所以温纳特先生打算在停车楼里偷偷藏一个美术馆，空闲时候好办个画展吸引人流。唯二要求：一是美术馆和停车楼可以随时转换、无缝连接；另外就是从外观上不能让美术馆暴露，毕竟这只是一个停车楼项目。So，这就是个腹黑停车楼与傲娇美术馆的组合，简称“挺美”cp。

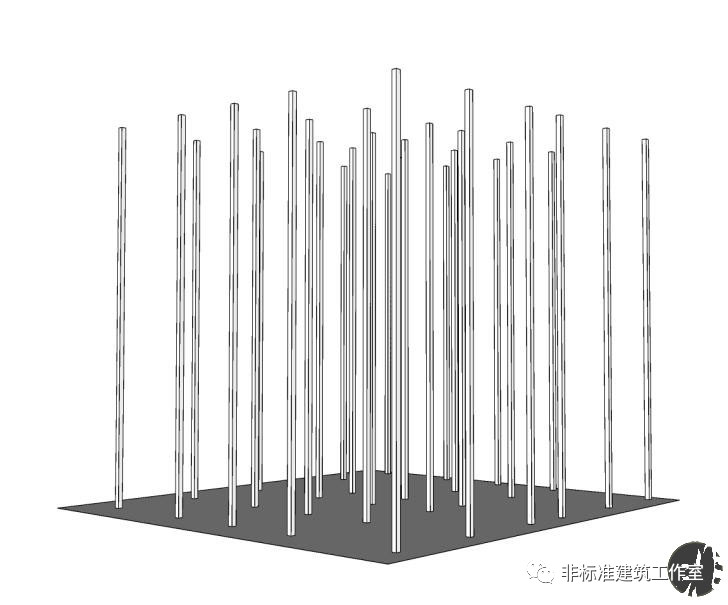

首先，做一个标准的普通停车楼。立柱子。

加梁。

加楼板。

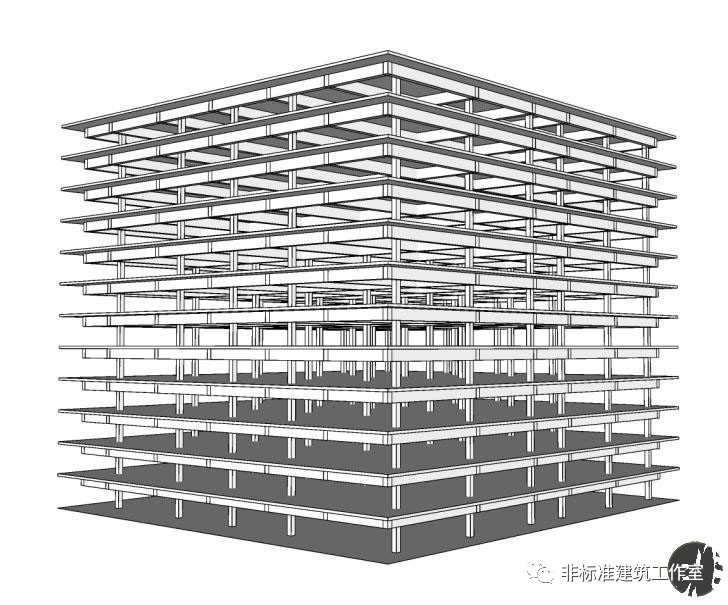

一个平淡无奇无风格无cp的停车楼就长这样。接下来我们要做的就是把美术馆藏进去。
注意，甲方的要求是停车楼可以和美术馆随时转换，也就是说他们是一体的，找块地方专门围出个美术馆这种想法可以直接pass了。
那么，问题来了：停车楼和美术馆在本质上是什么不兼容？别说什么空间氛围、功能属性相差太大，反差cp萌的就是这个。真正阻碍他们的其实是——墙。墙是停车楼的行进阻碍，却是美术馆的展示载体。只有在墙的问题上统一了，兼容问题自然也就解决了。所以，这里需要建筑师发动的不是空间设计技能，而是结构设计技能。

基本知识点：我们这个普通停车楼是由最普通的梁板柱结构组成，楼板将建筑荷载传递给梁，梁再将建筑荷载传递给柱子。但如果你上学时认真听过《建筑结构》课，就会知道有的时候梁其实挺浪费材料的。

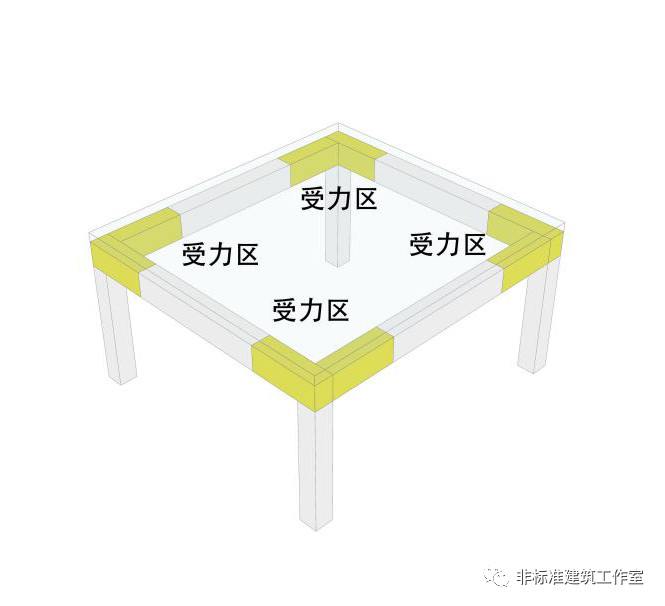

经施工方的实际经验，板传递给梁的力集中在梁的两端，在这些位置钢筋就会增加；而梁的中间真正受力很少，所以中间部分其实是可以去掉的。

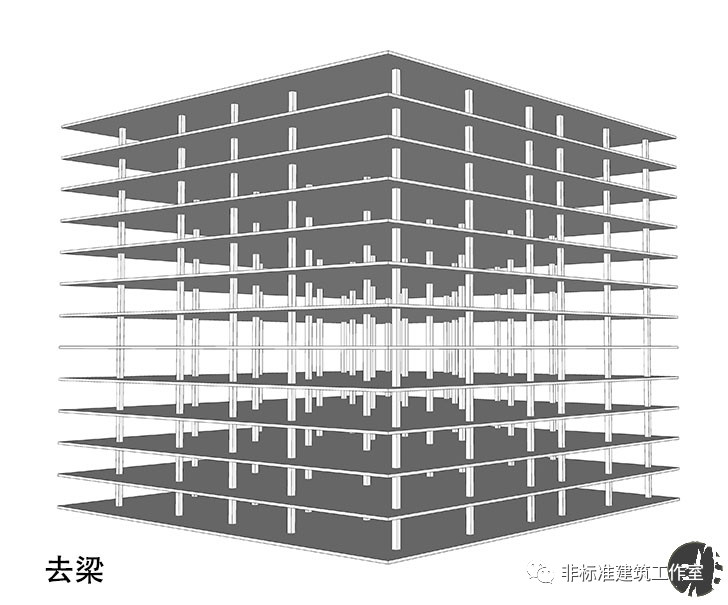

Step1:去梁。去掉梁之后，人在建筑中的视野更加纯粹也更加开阔。（当然，去梁之后柱子也要发生相应的变化才能满足结构要求，这点在后面说）

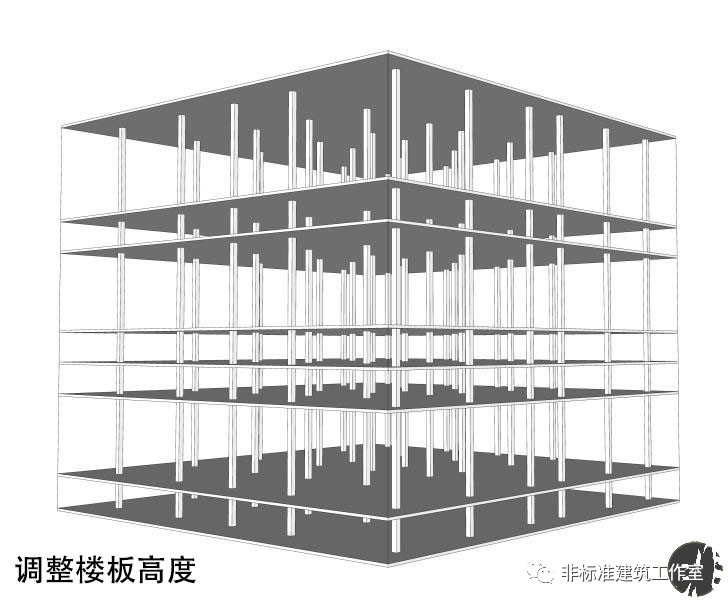

Step2:改变层高。美术馆所需要的展览尺度与单纯的停车尺度必然不一样；就算仅仅是停车，大车小车所需要的空间高度也不一样。所以，调整楼板高度，由统一层高变为按需所取的不均匀层高。

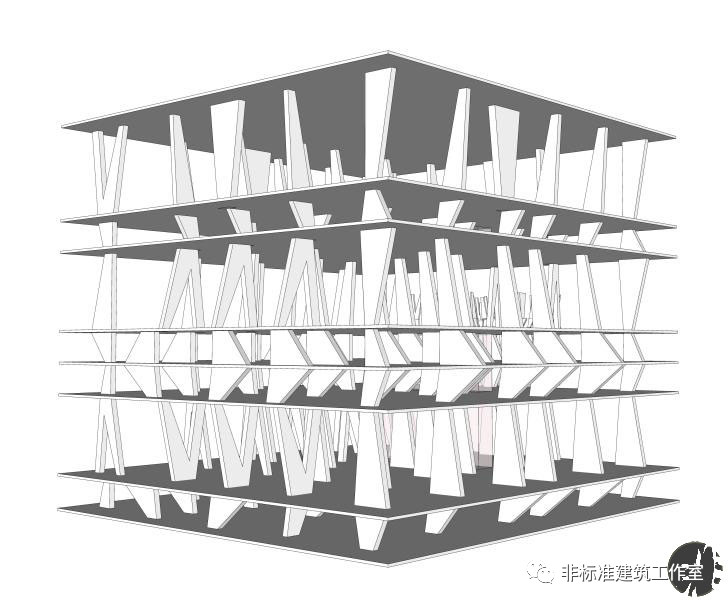

Step3:柱子变形。改变柱子的形态，也就是让柱子变成兼顾梁的受力点的复合构件，满足结构要求。建筑师以最稳定的三角形为基本元素，变换出三种异形柱。

柱子由点状变为面状，也就兼顾了墙的作用，可以作为美术馆的空间限定与展墙使用。

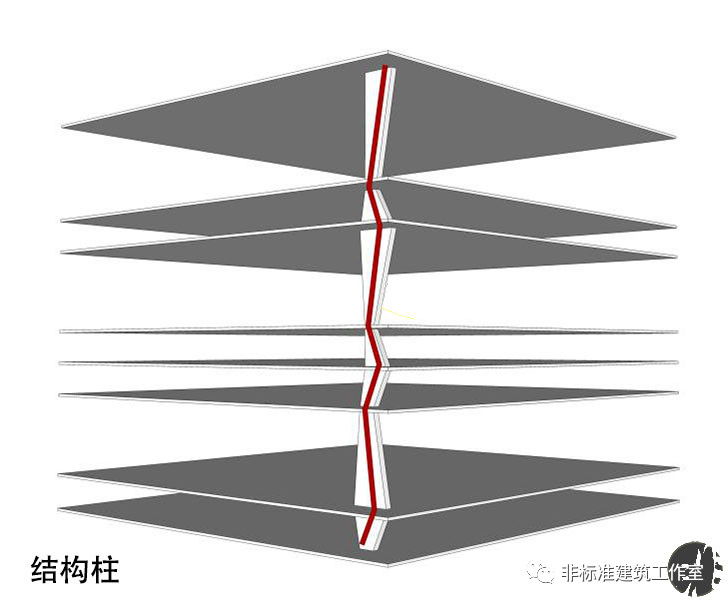

然后将这三种形态的柱子首尾相连，形成竹节一样的结构形态，只在其受力的位置进行加固，便可更有效的增强受力性能。













至此，这个和美术馆组cp的停车楼也就基本成型了。再加上盘旋车道与交通就可以收工回家了。
高清兄弟赫佐格&德梅隆对自己这个方案十分喜欢。甲方温纳特先生也对这个方案十分喜欢。但问题是，还有很多人也对这个方案表示了十分的、墙裂的喜欢。

他们是餐馆老板、商店老板、品牌代理商、画廊策展人、婚礼策划人等等。大家纷纷举手发言：这么前卫有个性的建筑做停车楼太可惜了，而且也没有这么多车需要停啊，所以请租给我一块开店吧~温纳特先生一想：也是，来的都是钱，啊不，都是客。既然大家这么热情，那就让建筑师兄弟再改造一下吧，酌情留出临时停车的空间就好了。另外，这个建筑如此受欢迎，我作为甲方不给自己来点特权也实在说不过去——那就在顶层给我做个私人住宅吧~

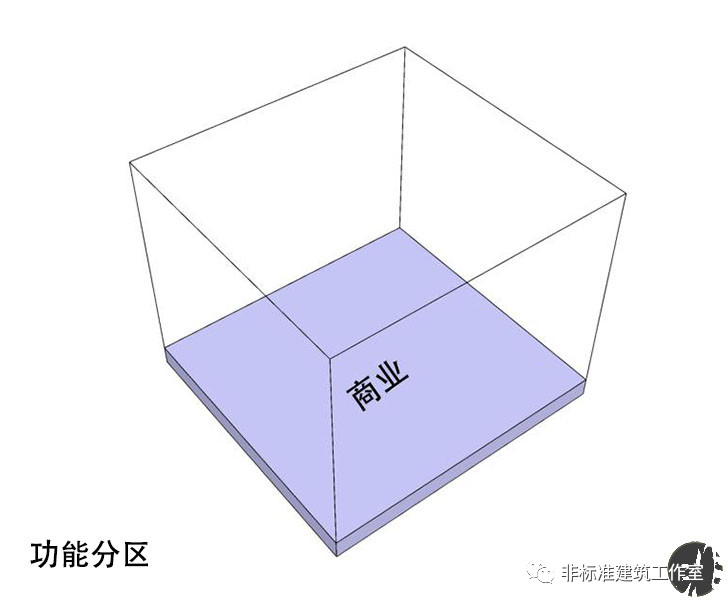

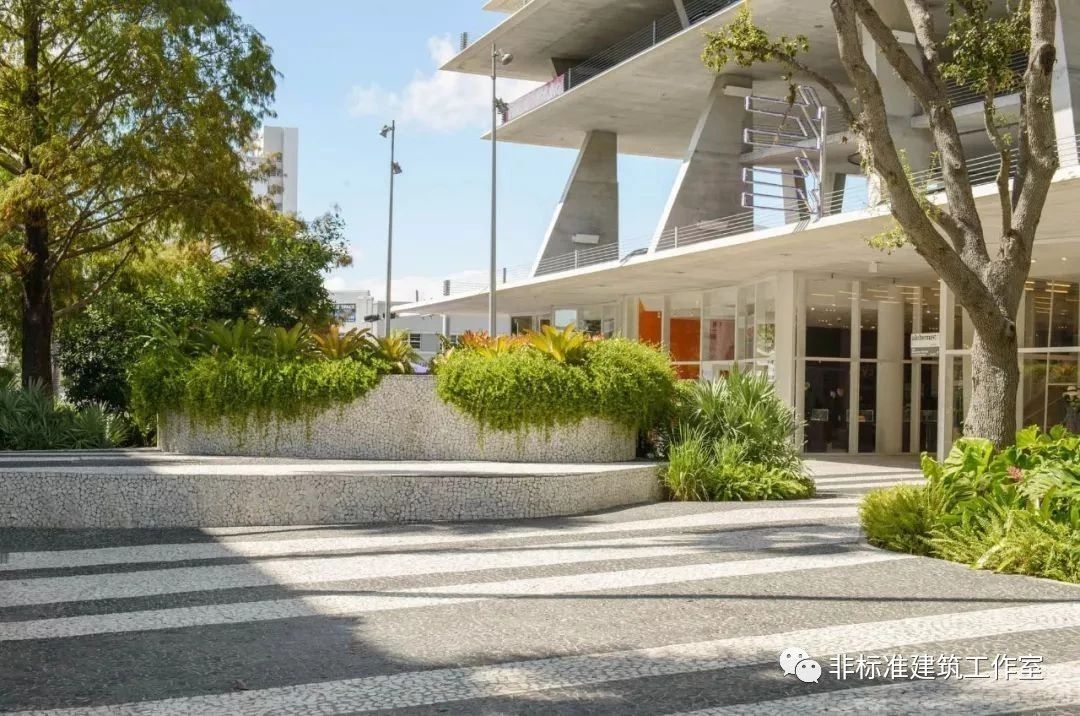

1、加商业。实在供不应求，索性将整个底层都开放成了商业。最终入驻了11个店铺和3个餐馆。

2、加展厅。基地的东面为一片大海，所以面向东方的整个垂直部分布置为展览展示的公共空间。

3、加住宅。最后，整个顶层都给甲方做了私人住宅——完全的vip中p啊~

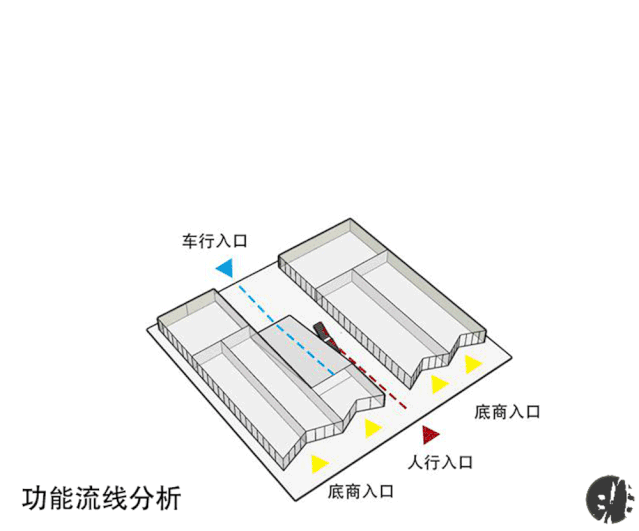

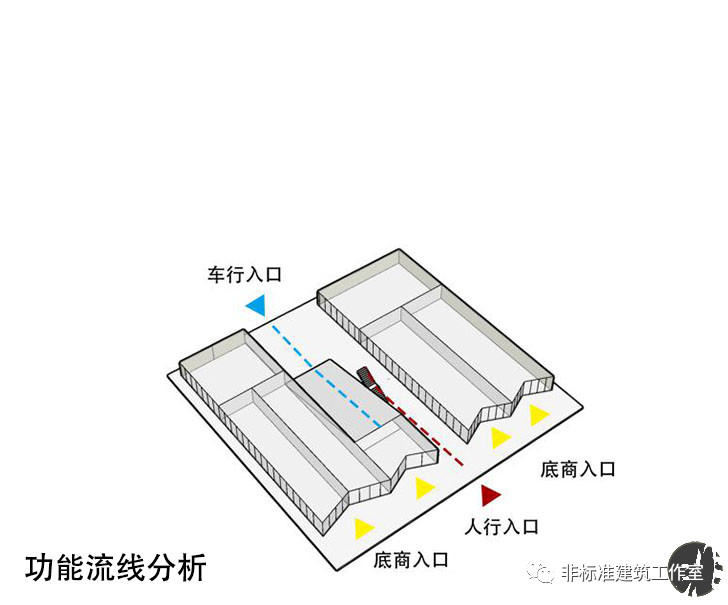

这样布置功能后，原来想的那个主要为停车设置的简单交通方案肯定是不行了的，所以开始重新梳理交通方案。 一层底商入口内收，更大限度的吸引人流，同时中间断开，向上去的人流从正面进去，车流从建筑的背后进入。

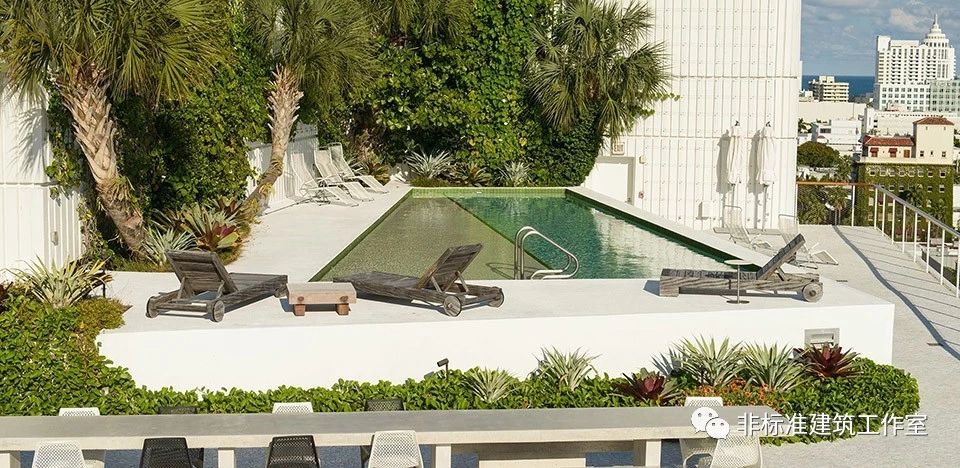

顶层是特别为甲方定制的私人住宅，后来甲方还嫌不够，又在屋顶加设个花园游泳池。现在这个屋顶经常被用来办婚礼。

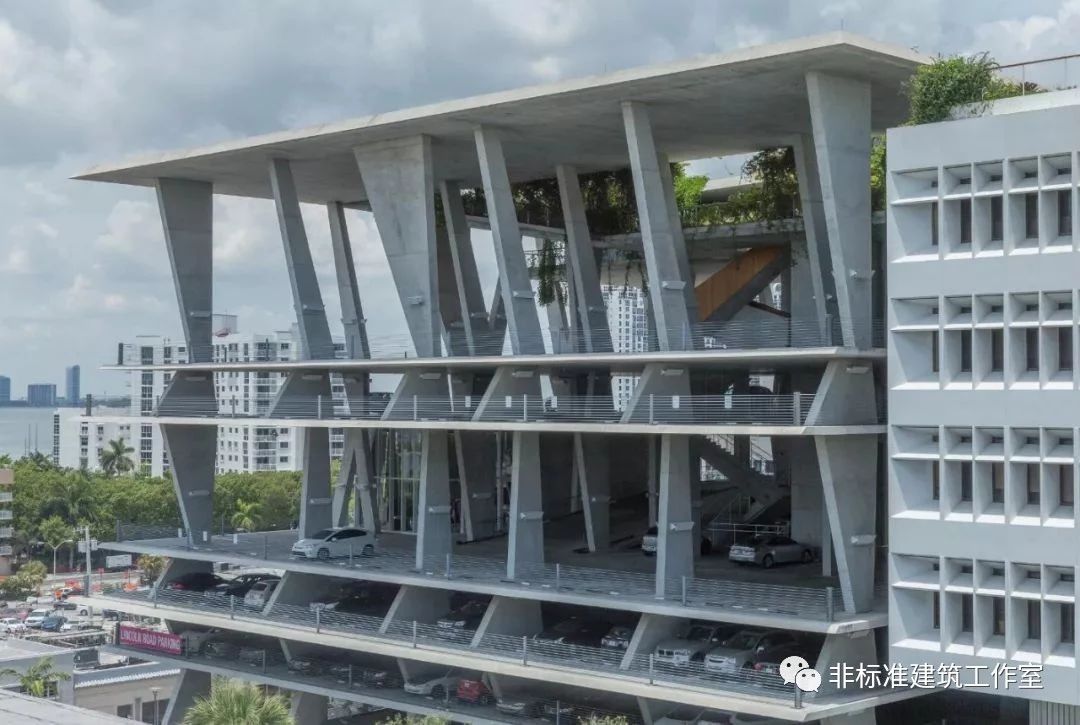

这就是赫佐格&德梅隆设计的林肯大街1111号综合停车大楼。一栋因组cp而改变命运的建筑。

再看一遍完整的过程。

拆 房 部 队 敲 黑 板

1、这世上没有嗑不了的cp。

2、不要害怕意外，建筑会因意外而更加美丽。

3、请在案头常备《建筑结构》课本。

图片【1】【2】【3】【4】【5】【6】【7】来自https://www.archdaily.com/523080/from-facades-to-floor-plates-and-form-the-evolution-of-herzog-and-de-meuron/其余动图分析图均为作者自绘，转载请注明。
