设计里90%的麻烦都是建筑师自找的


[版块:建筑师讨论区] [分类:设计解析] [复制链接] 报告无效帖子查看: 2633|回复: 1
管理员|深圳老梁 发表于 2019-10-23 16:27:44 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),本站经授权转载。

Just because it's what's done doesn't mean it's what should be done.
只因一直如此,并不代表就该如此。
《灰姑娘》

拆房:曾佳璇  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松



所有建筑师都希望自己的设计“与众不同”。所有甲方也都希望自己的项目“与众不同”。
这个“与众不同”简直就是救场神器,甲乙双方之间唯一的共同话题感情纽带。反正只要聊这个,设计费好商量,预算也好办,大家都兴高采烈、兴致勃勃、兴趣盎然恨不得立马就去兴风作浪赶明儿一早就能兴旺发达。


而且,广大甲方同志的实力和觉悟也确实在不断提高。以前好歹就是吹吹牛,实际操作还得看看手里是个什么项目,有没有金刚钻儿。
现在?不管什么破衣烂摊,抄起板凳就敢造地标!前有叫板悉尼歌剧院的鱼市场今天就有个非得和圣家堂过招儿的跳蚤市场!

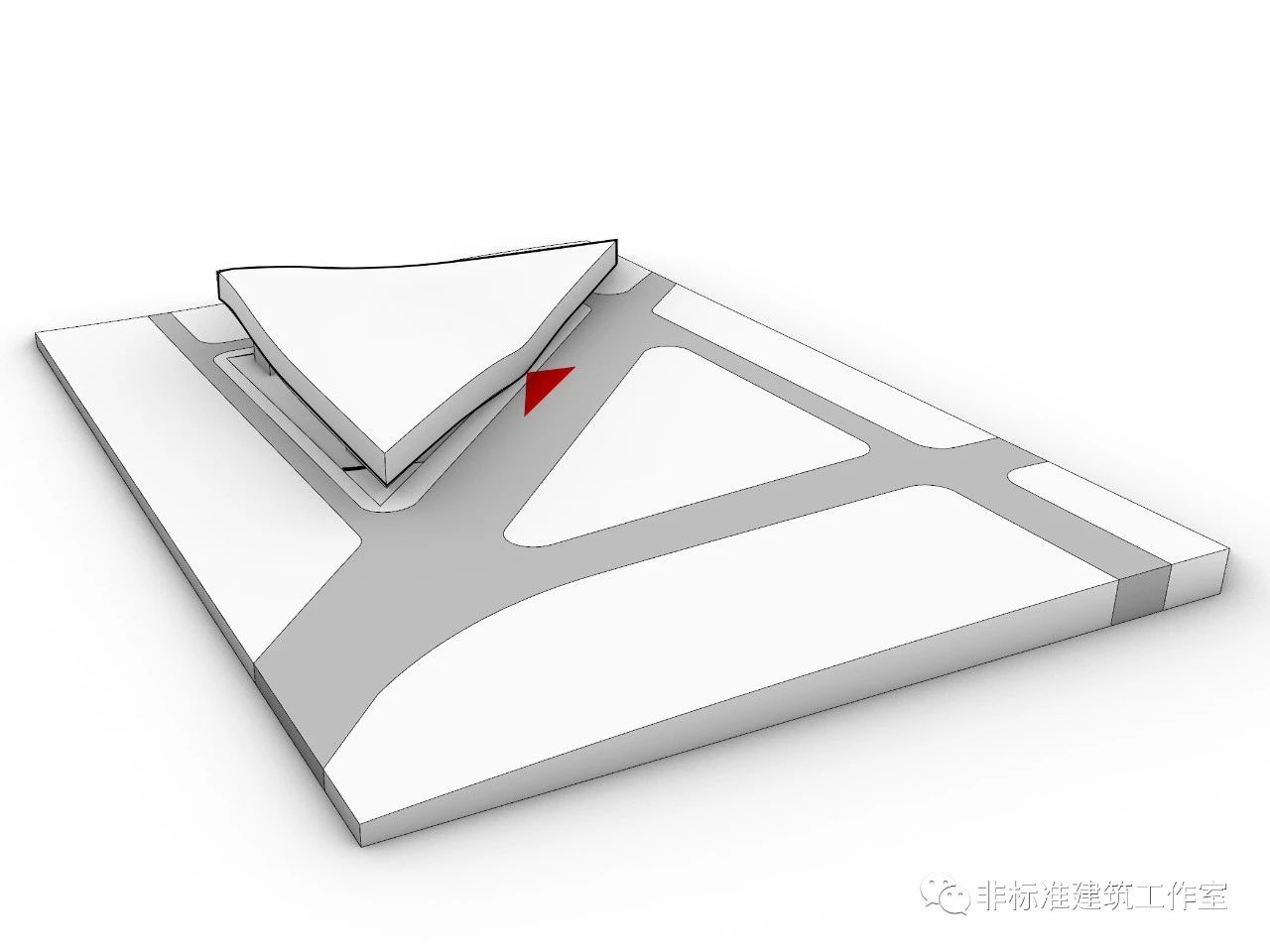

巴塞罗那市中心有一个著名的跳蚤市场
Encants market
论岁数真的和圣家堂差不多,少说也有100岁了。



年龄就是优势,坚持就是胜利。甭管100年前这是什么穷乡僻壤不毛之地,反正人家坚持100年不挪窝,就能生生的把自己熬成了西班牙著名跳蚤市场,加泰罗尼亚必去五十大景点,巴塞罗那市中心的vip。


这真的是一个励志故事。小市场也有大梦想:vip算什么?伦家要做vip中p!巴塞罗那新地标!米其林三星跳蚤市场!

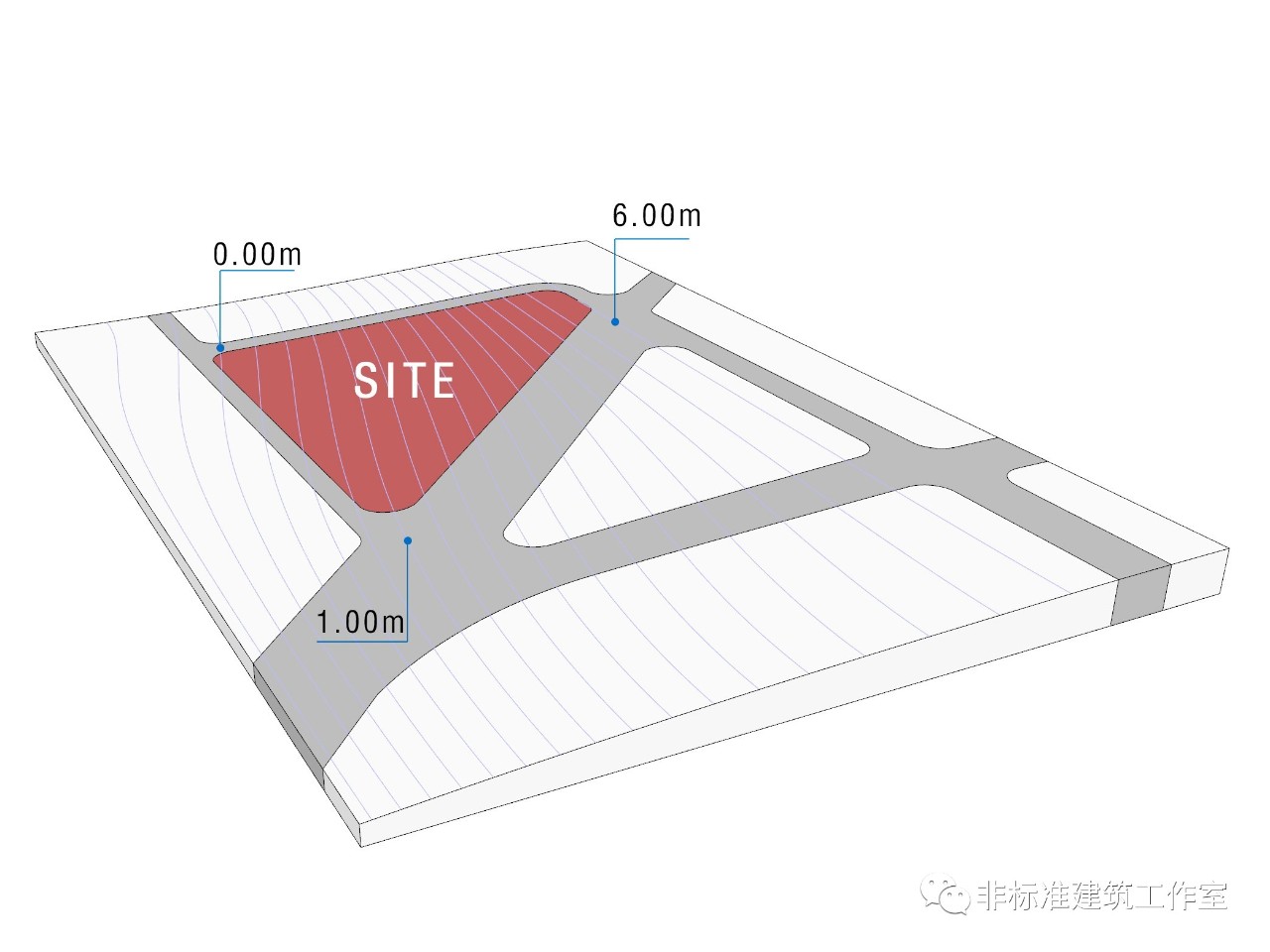

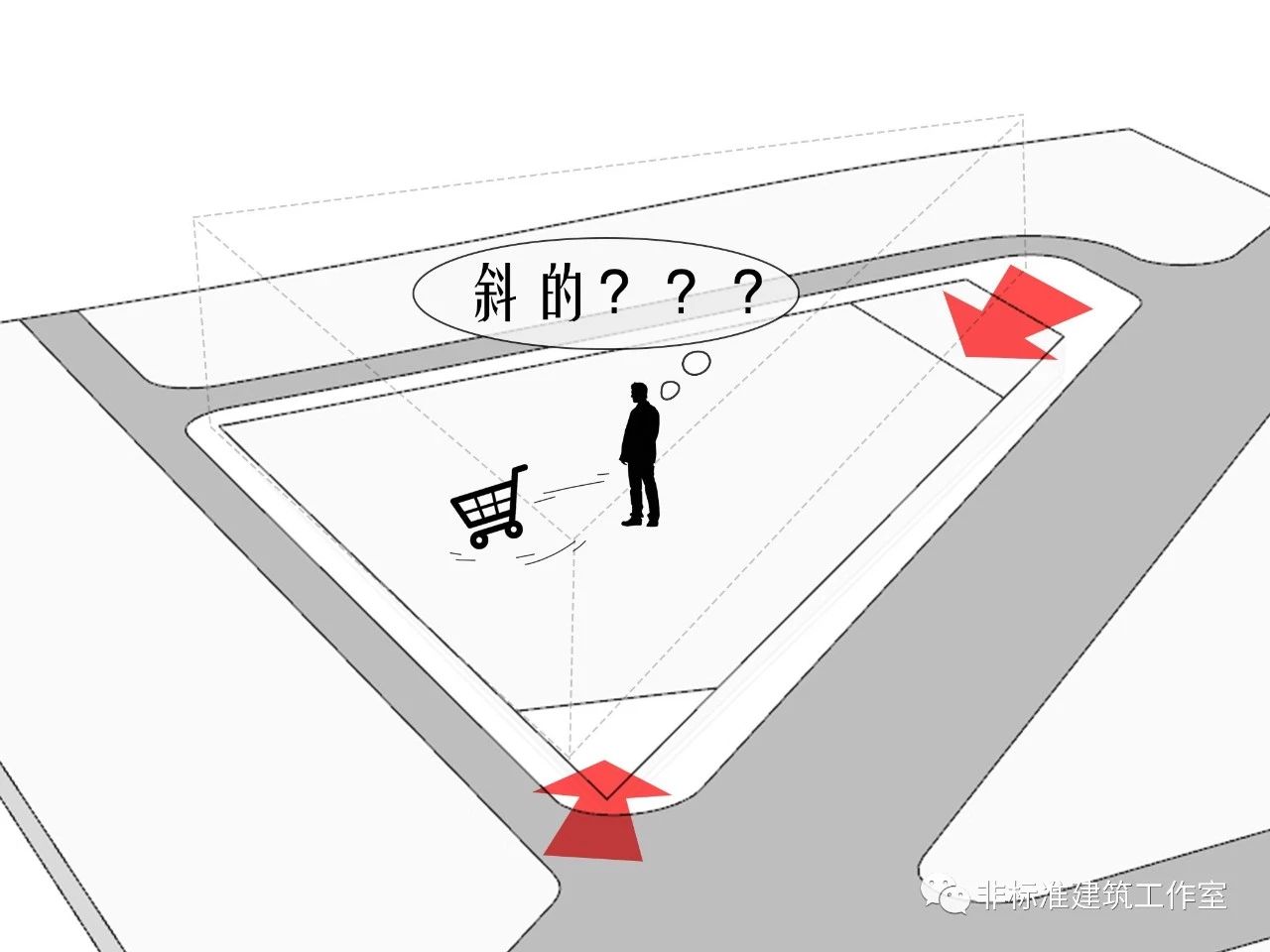

和鱼市场一样的操作,跳蚤市场也搞了一个国际竞赛。虽然家底只是一个8000平米的三角形露天市场,三条边的高度还不一样,但人家就敢在任务书上写30000平米的新地标!一不留神还以为要建个综合体呢~





建筑师谈理想,甲方觉得建筑师是傻×;
甲方谈理想,建筑师觉得甲方是知音。

特别是当这个理想还又励志又与众不同的时候,建筑师简直是争先恐后打了鸡血似的往贼船上蹦。

比如我们意气风发的小可爱
——JDS建筑事务所。

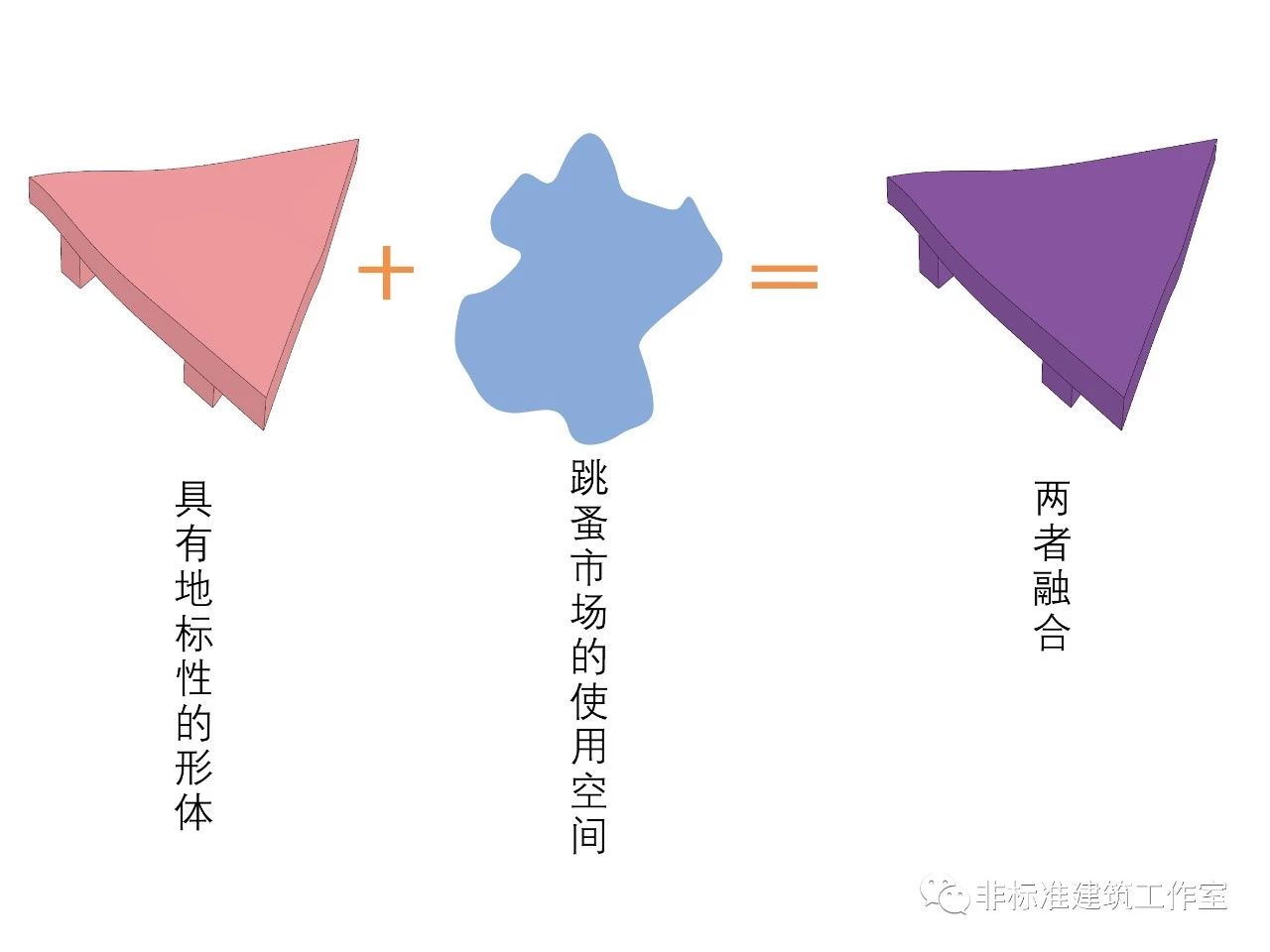

JDS想都没想就把这个项目定性为“一个地标跳蚤市场”。也就是说设计一个具有跳蚤市场功能的标志性建筑物。
虽然这听起来就像是把煎饼果子做成法式大餐一样难,但这就是甲方想要的啊,不是吗?况且实现理想就是很难的呀,不突破不创新怎么励志?






首先根据场地形状确定建筑形体。

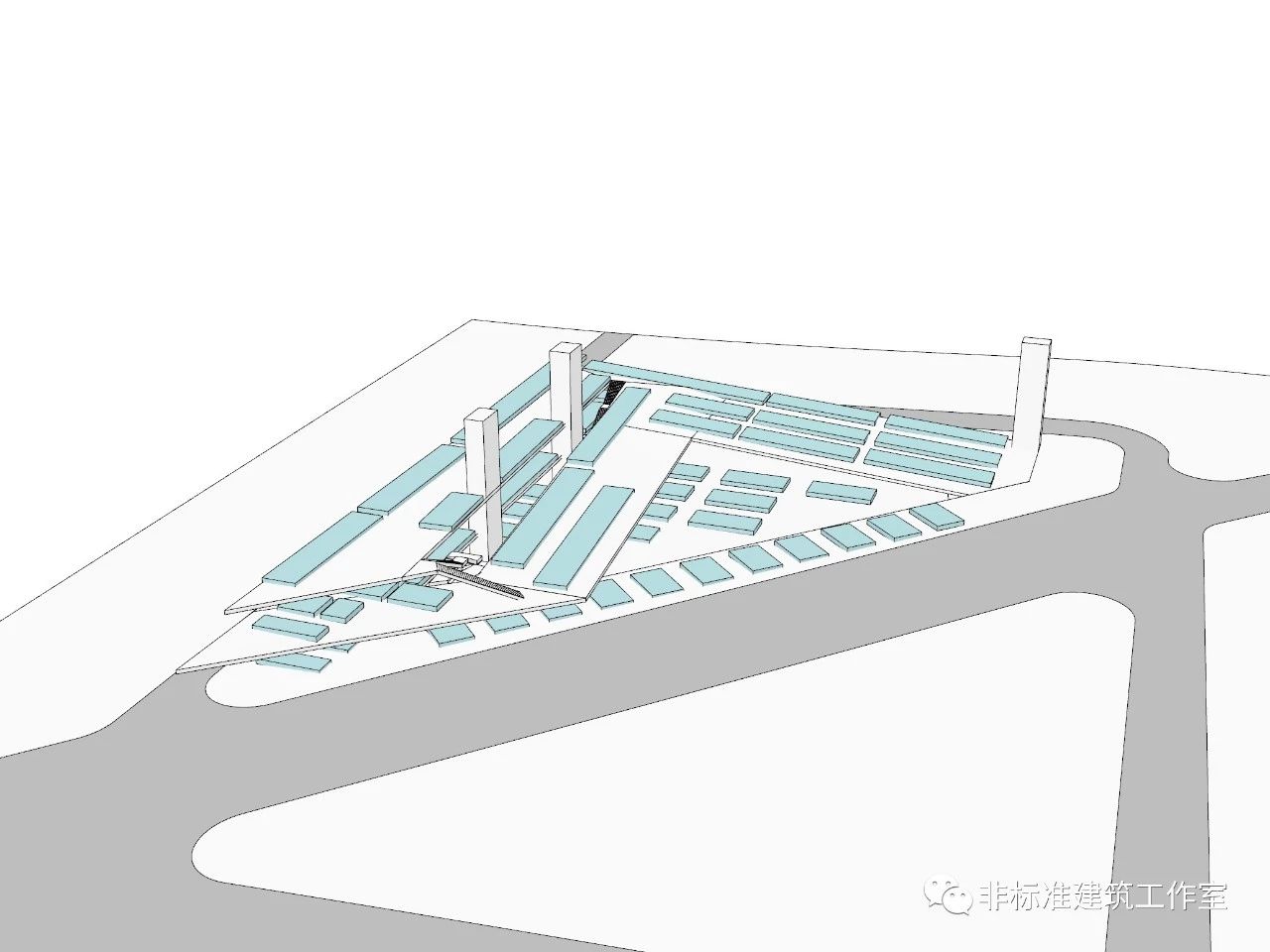

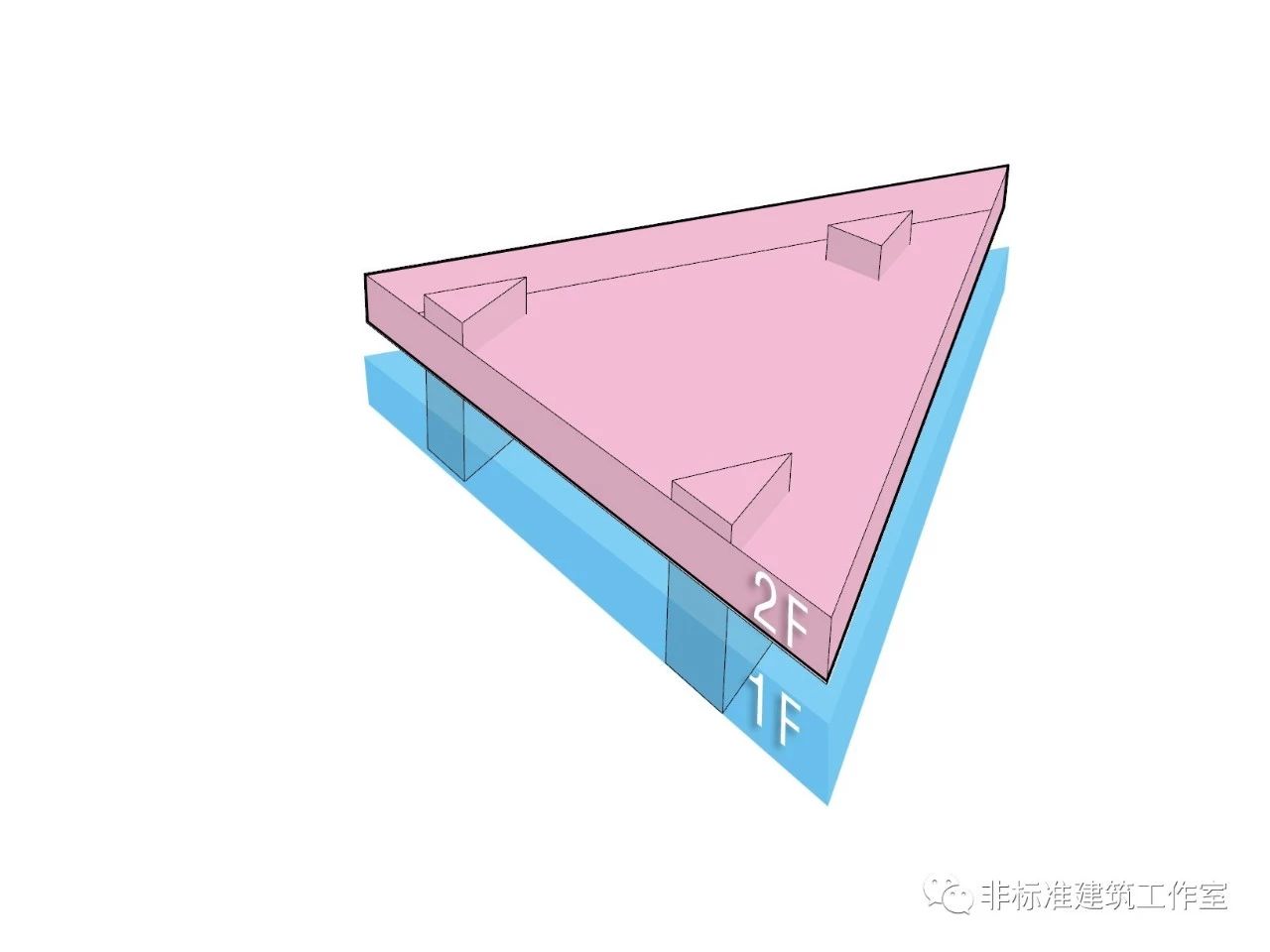

然后根据功能面积需求,将主要的使用区域分为上下两层。



接着在各个角部设置入口,从而消除掉尖角空间。



再将室内地坪找平,并且用大台阶过渡室内外的高差。
一般说来,很多人会选择抬升室内地坪,然后对接大台阶。



但这样会使沿街面难以向路人展示市场内部活动。所以选择让马路一侧高于室内地坪,形成下沉式的商业空间,从而更好地吸引人流。

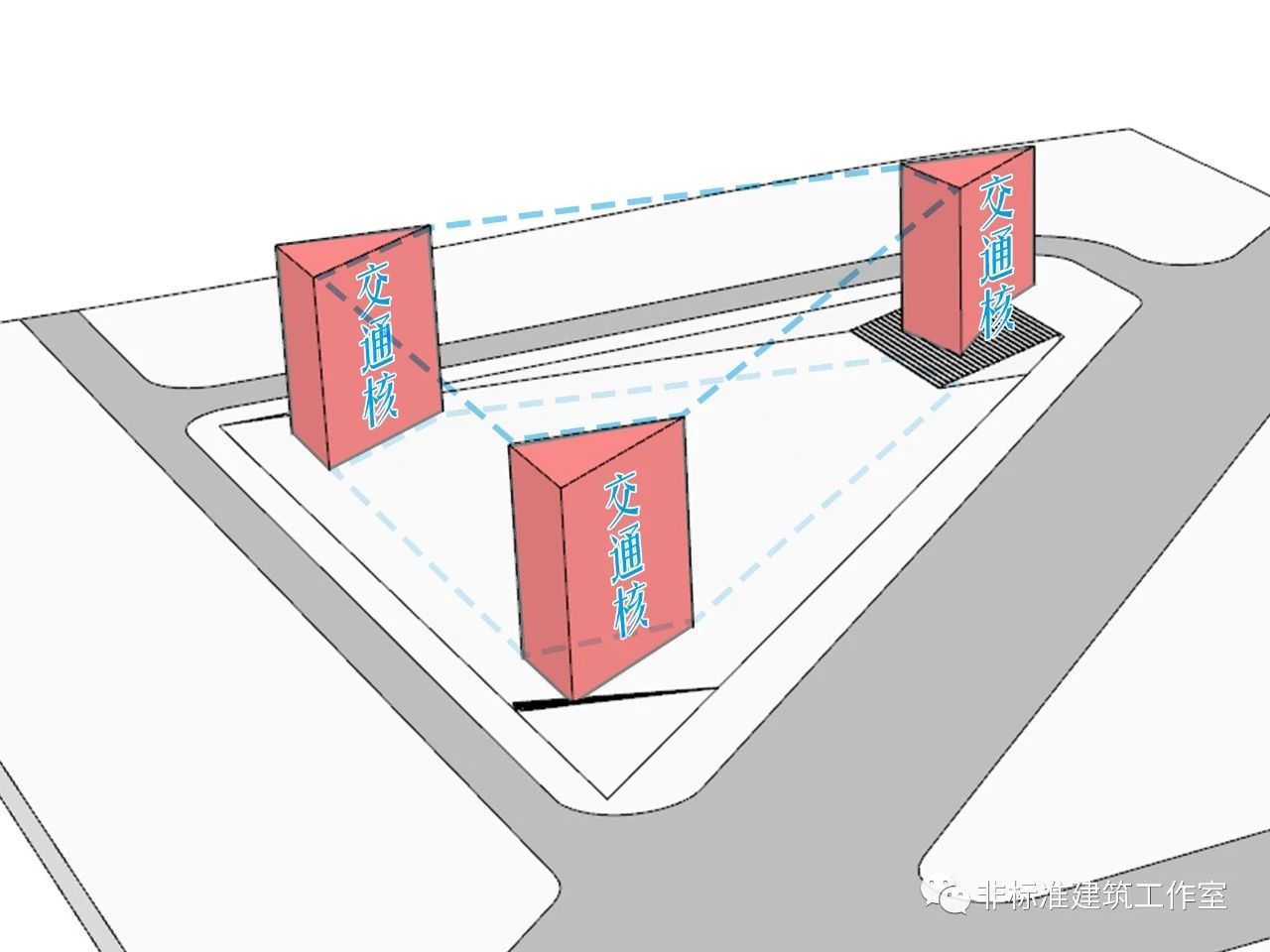

再把交通核压在角部,让建筑核心区域从难用的三角形变化为好用的六边形。



至此,都是基本操作。
下面开始真正的励志表演——
地标性跳蚤市场。






我们先来看常用的地标建筑打造手法:
①往高了砌。



②往怪了做。




③往大了弄。




说白了,都是往“反常规”的方向去做。

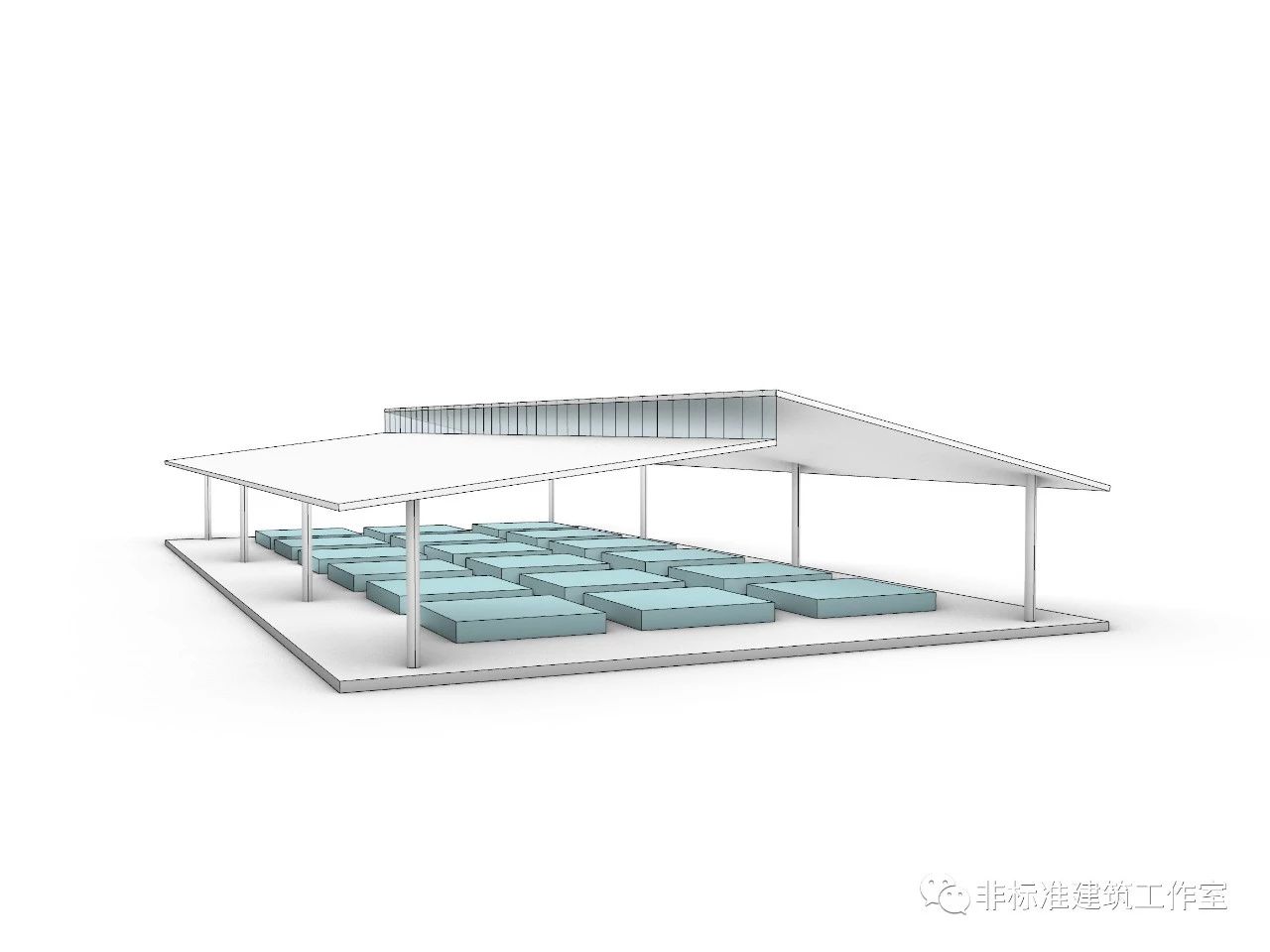

但跳蚤市场的主要空间元素其实就三个:
屋顶大棚,支撑结构,摆摊区。


而这块地只有8000平米,占满了也达不到“大”的效果,所以不能走“建筑大”的路线,而是要靠“局部大”来刷爆存在感。

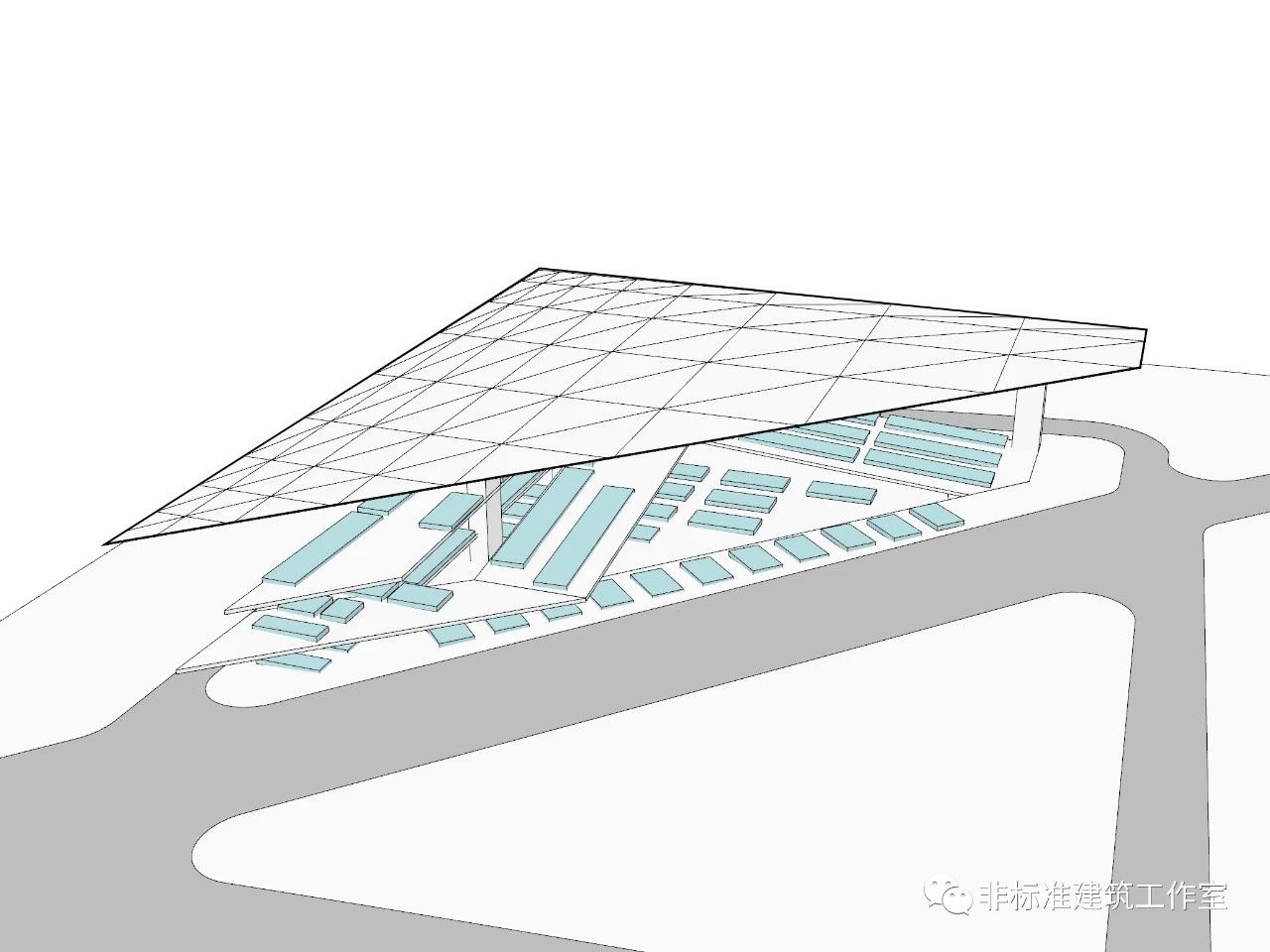

比如把屋顶加厚到7m,
搞一个型屋顶。



既然屋顶打算搞这么厚,那里面的空间肯定得用起来。之前我们把市场功能分为了两层,现在就可以把其中一半放到屋顶空间内。

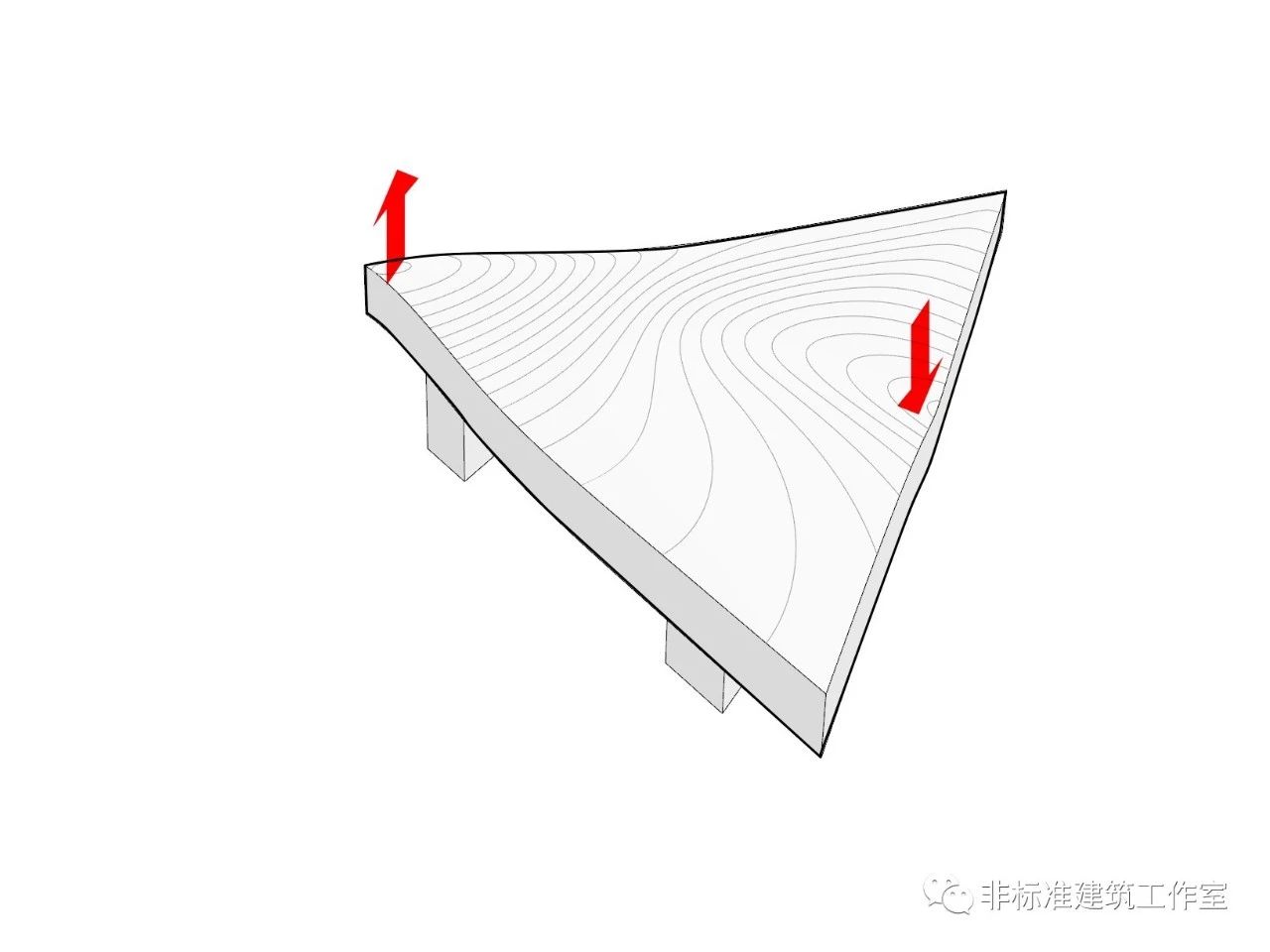

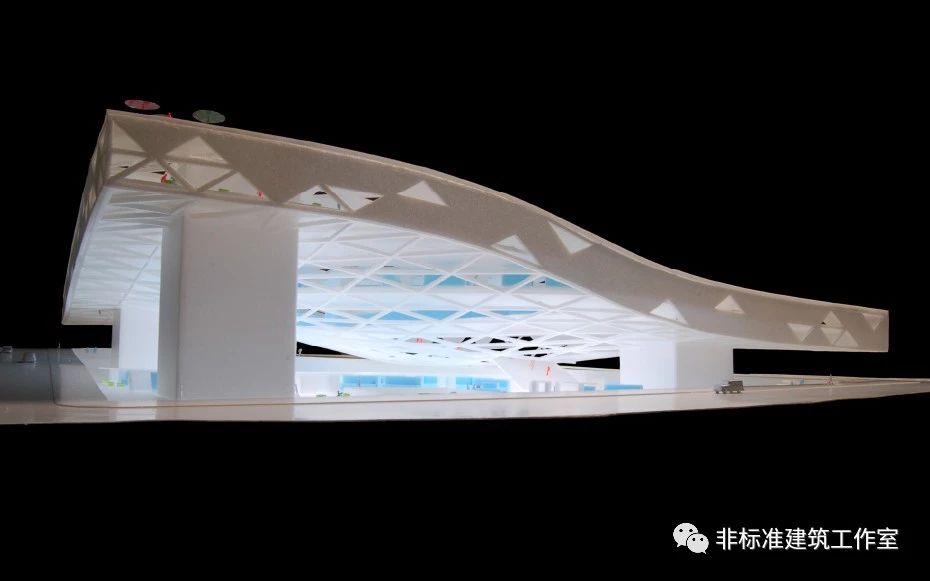

接着综合使用地标性第二招——往怪了做,通过将屋顶变形弯曲来进一步强化屋顶的形象。



从而,也让屋顶弯曲消解高差,可以从街道直接进入屋顶层。

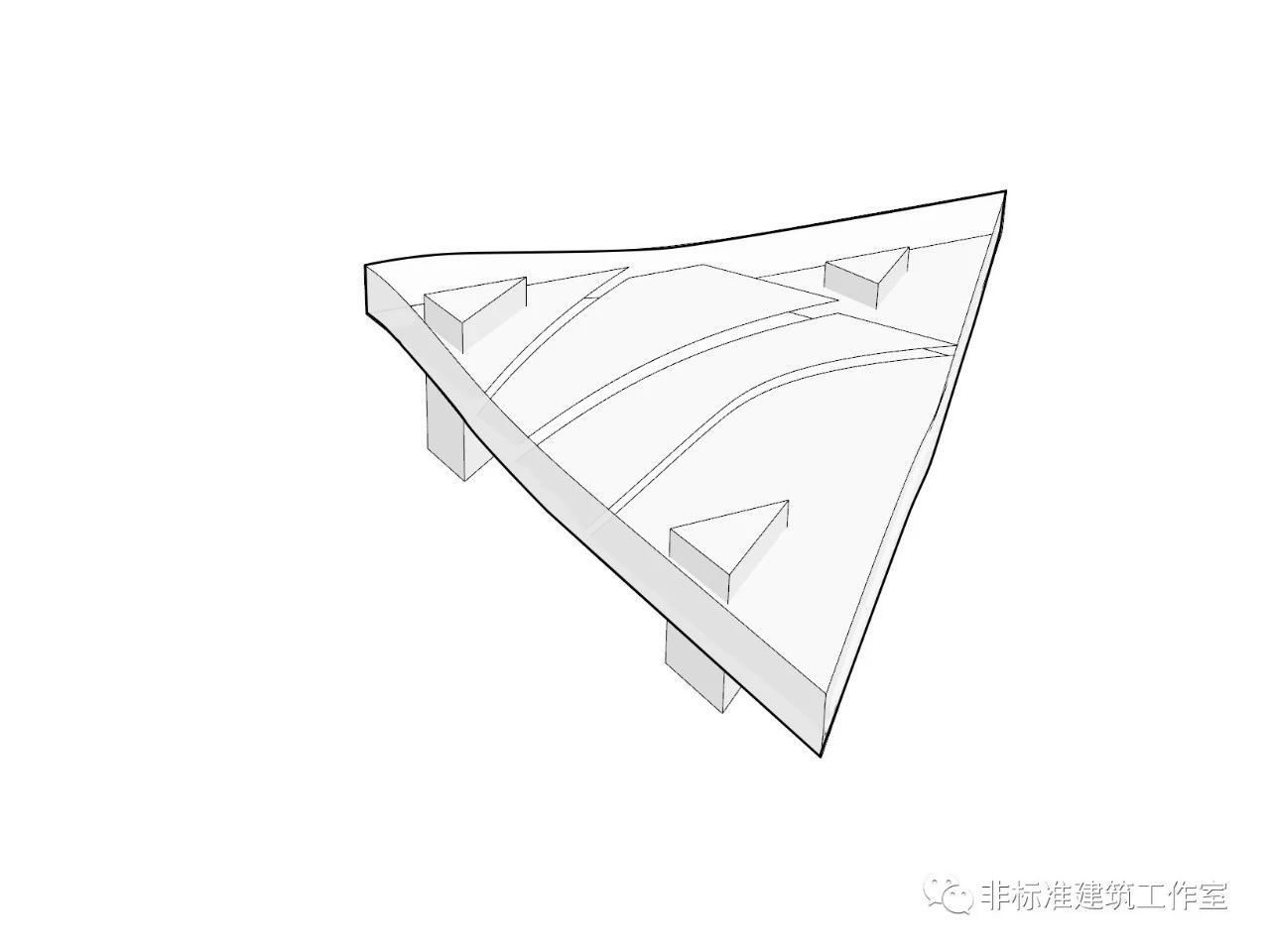

根据屋顶的曲线变化设置台地楼板。

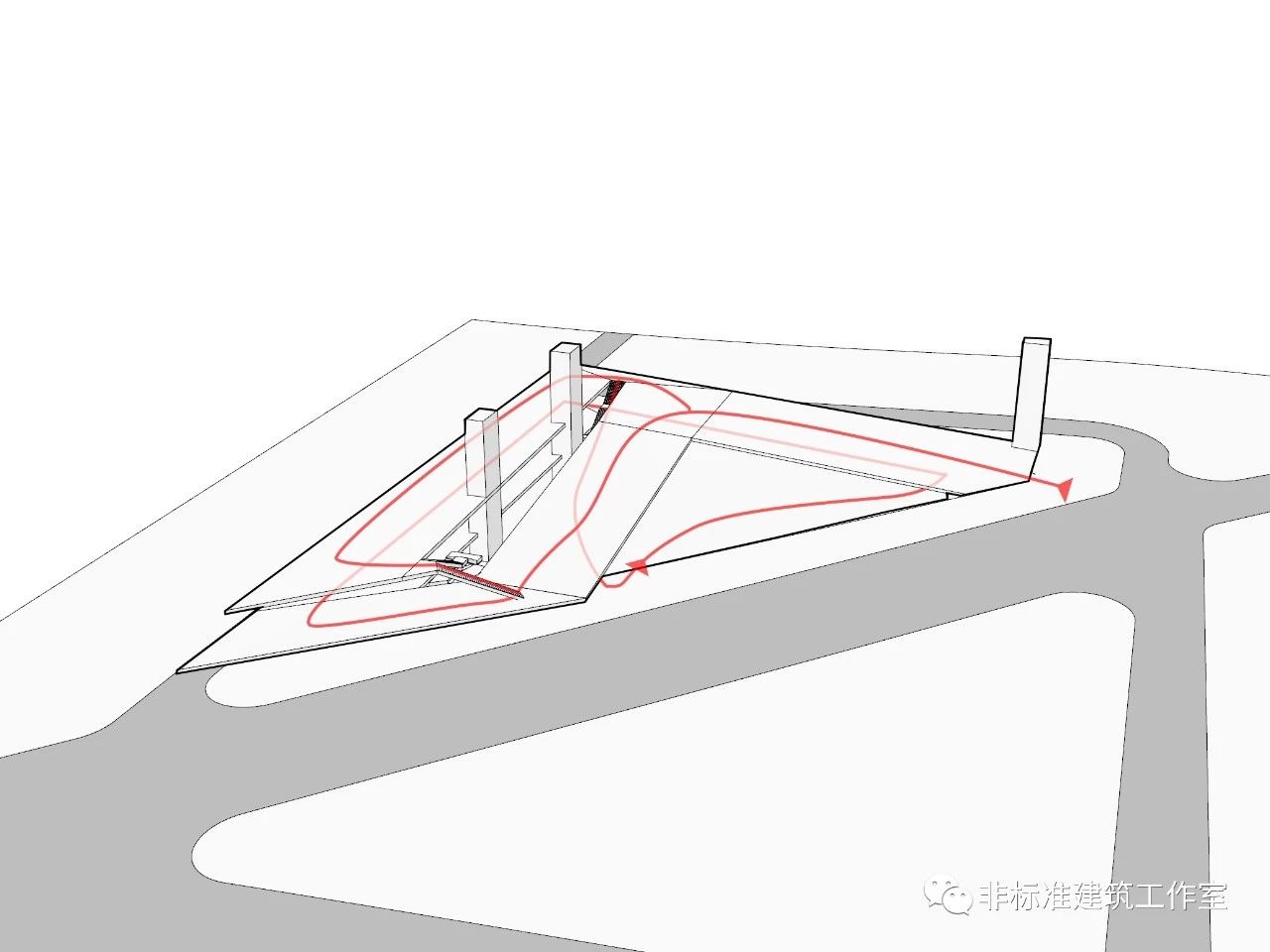

然后对楼板也进行弯折,形成之字形流线的市场漫步空间。



JDS觉得自己棒棒哒:

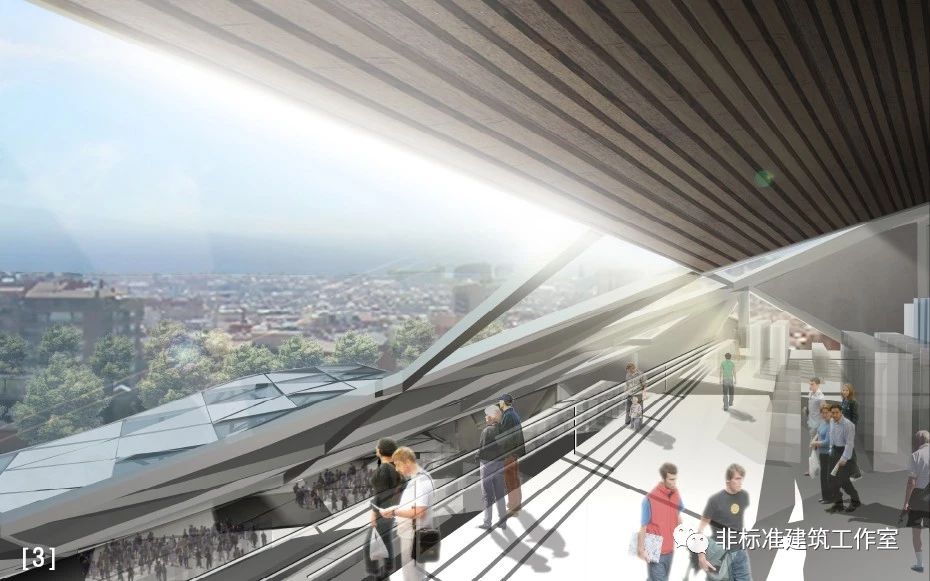

这样形成的空间有着纽约古根海姆博物馆般的漫步体验。
一个跳蚤市场竟然可以与古根海姆有同样的空间结构,
什么叫建筑师的情怀?
战术后仰。

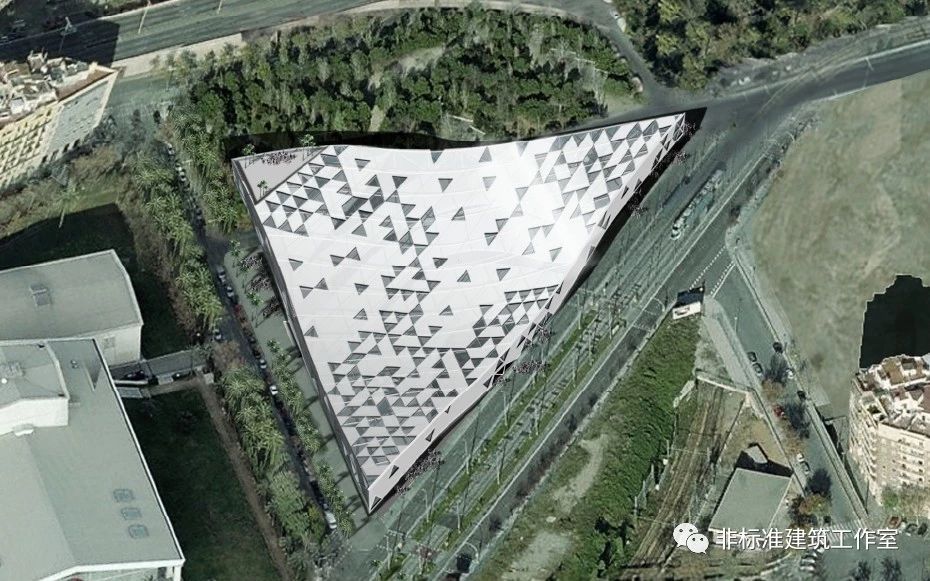

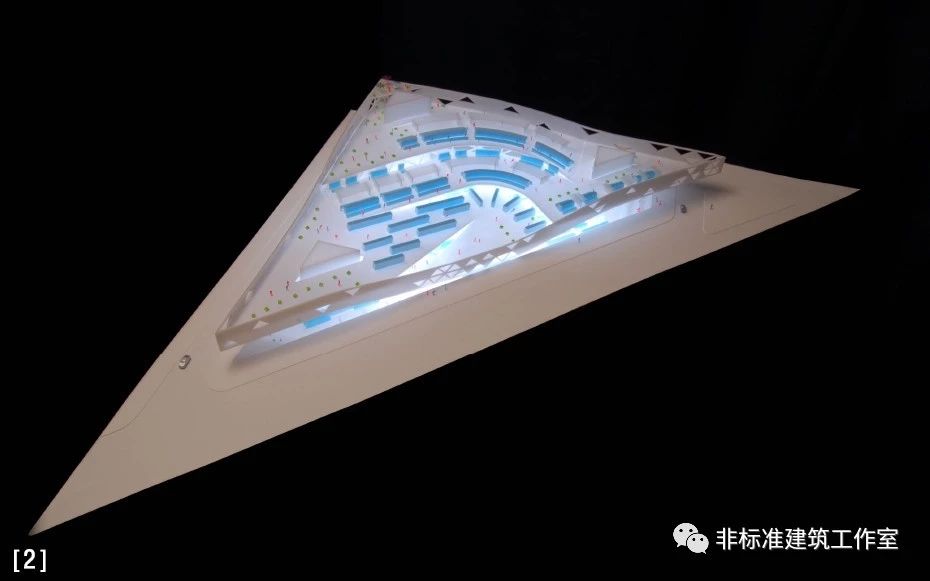

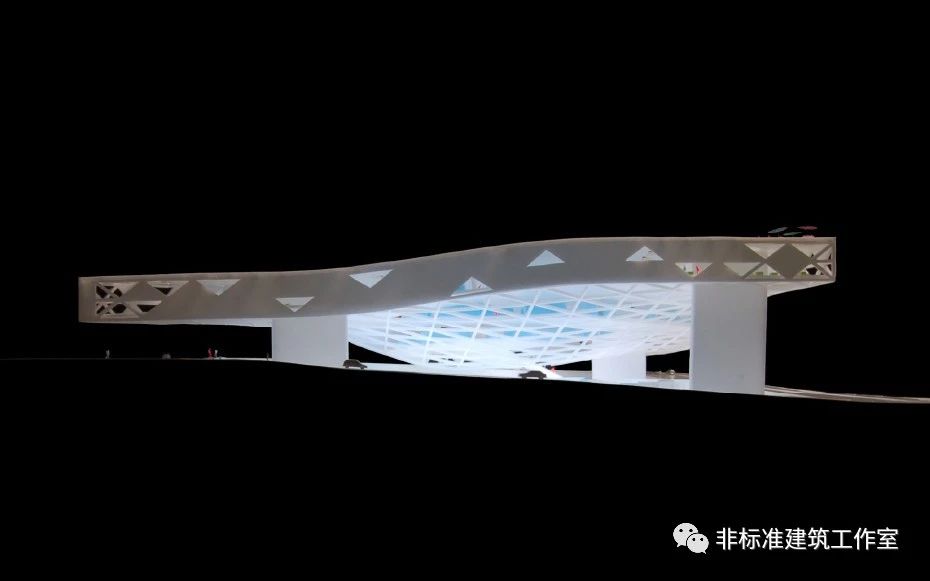

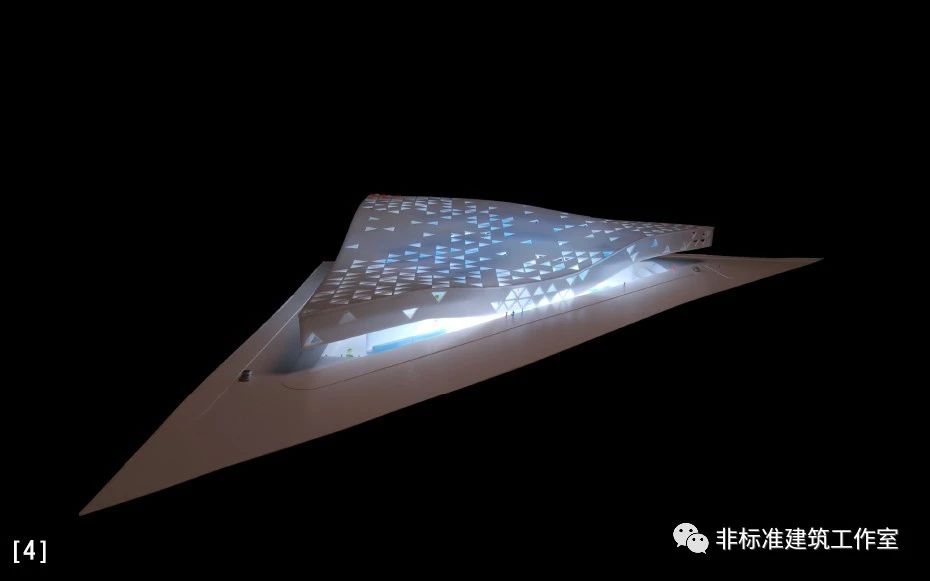

最后再套上三角网格控制的外壳,就大功告成了。














再看一遍完整过程:






讲真,这个方案除了不能中标基本没啥毛病。为什么不中标?因为再有理想的甲方也是以挣钱为目的——搞地标也是为了提高效益不是为了美化市容做公益。
如果说建筑物,特别是地标建筑是人类社会最具仪式感的载体,那么自发形成的市场就是自由意志的集中体现。既然仪式和自由是两种截然不同的行为指导准则,那么任何形式的统一都意味着一方向另一方的妥协。


基本情况就是,你女朋友红唇黑丝晚礼服准备去米其林三星吃法餐,而你背心短裤鸡窝头只想来个煎饼果子继续打游戏,最好还是叫外卖——你想你女朋友有可能卸了妆在家陪你吃外卖吗?这不是妄想,这是想都不要想!毕竟化妆品那么贵!!
那就只能你赶鸭子上架去参加舞会了。可你穿上龙袍也不像太子,去了舞会也是束手束脚像根木头。





所以,最舒服的相处状态是什么?人和建筑都一样,不受束缚就是最舒服的。你闪你的,我宅我的。我支持你做最闪的星,你放任我蹦最宅的迪。
这也就是最后中标建成的B720事务所最核心的设计策略。

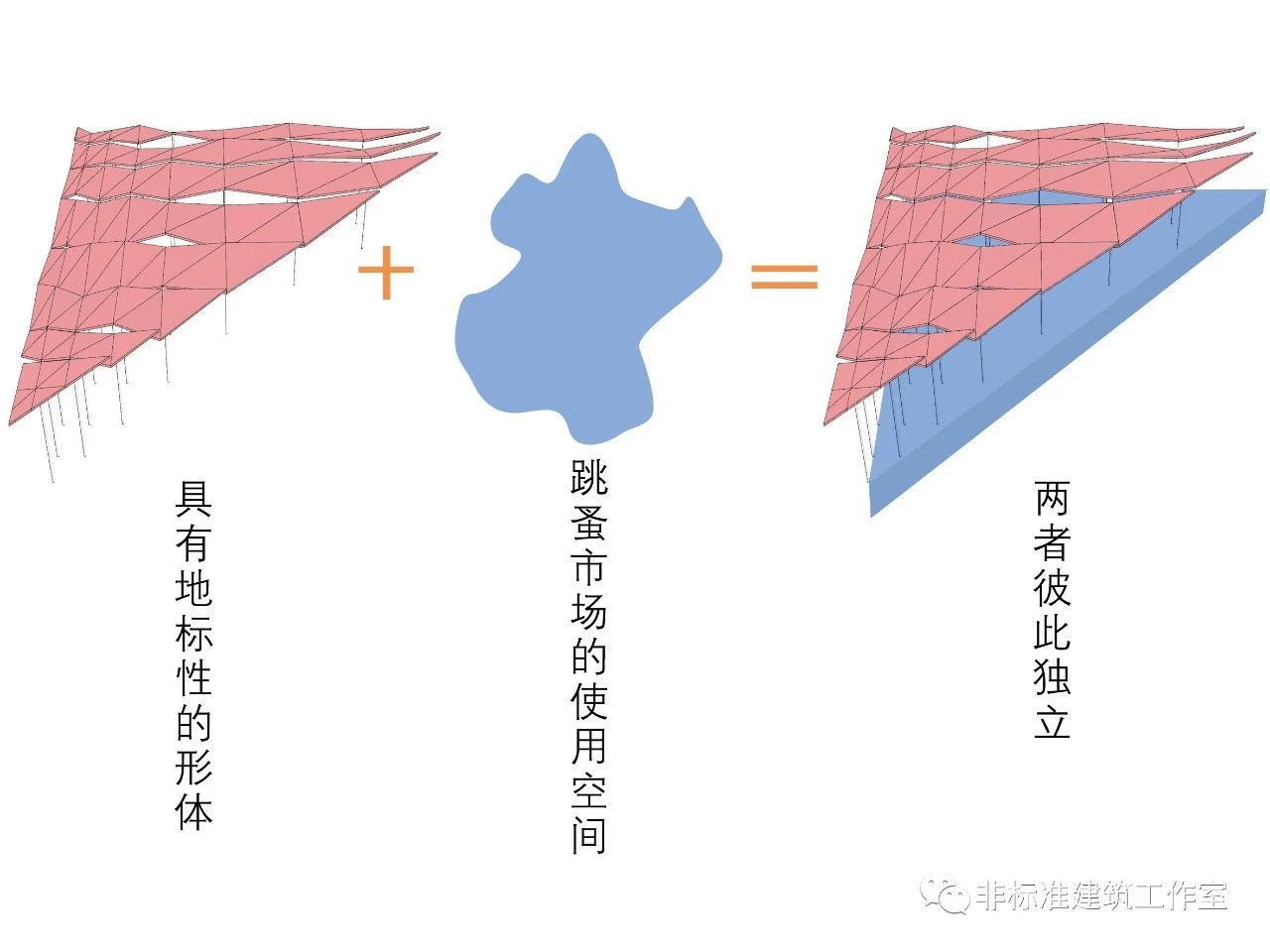

乍一看会觉得中标方案和落选方案都长得差不多,但他们其实是有本质区别的。前面说了,落选的JDS想做的是“一个地标跳蚤市场”;而B720想做的是“一个地标和一个跳蚤市场”。





首先还是根据场地的形状限制来逐层布置楼板。


然后将楼板进行弯折,流畅连接各层以及室外地坪,从而形成连贯的缓坡漫步空间。


接着添加核心筒和开放楼梯,完善立体的环形流线和疏散流线。


然后,就没有然后了。

划重点:

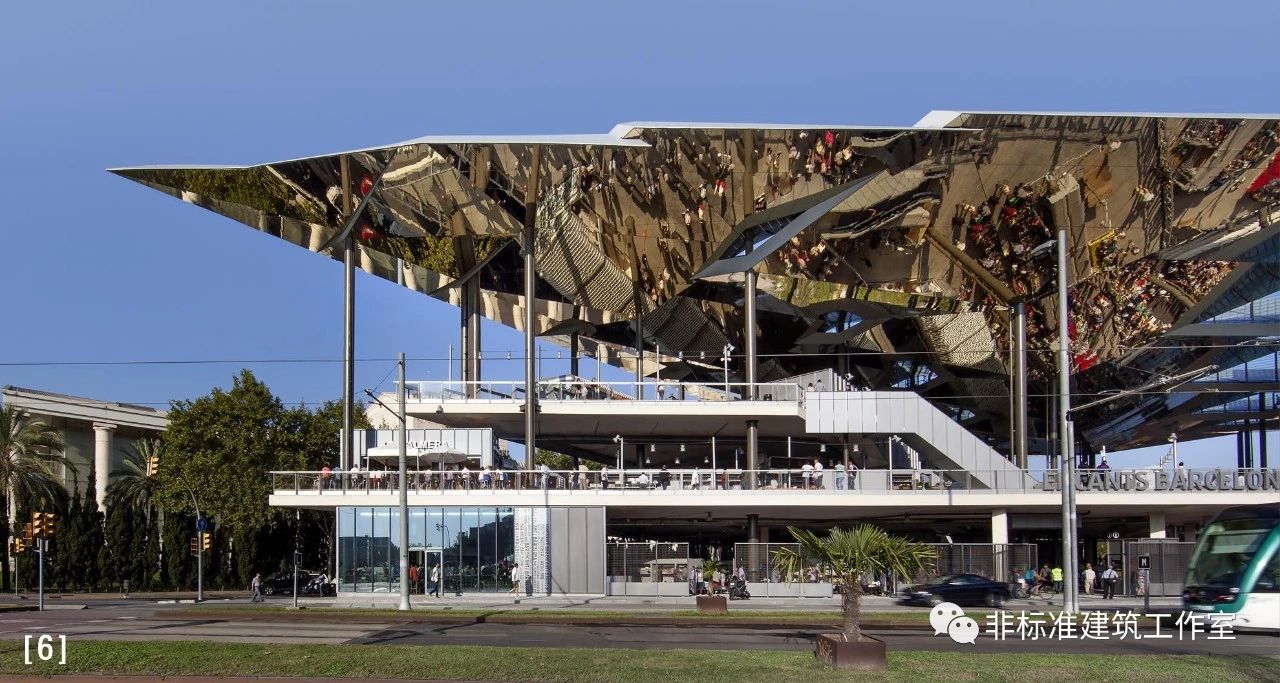

B720保留了跳蚤市场原始的自由露天形式,只是增加了楼板和交通以扩大市场面积,但却没有对其进行任何形式的边界限定。


屋顶当然也不用绞尽脑汁搞神马空间,因为它只有一个任务就是做一个安静的美屋顶。
怎么做都行,好看就行,
与众不同就行。

B720选择用方形与三角形复合的网格系统来化解场地的形状限制。

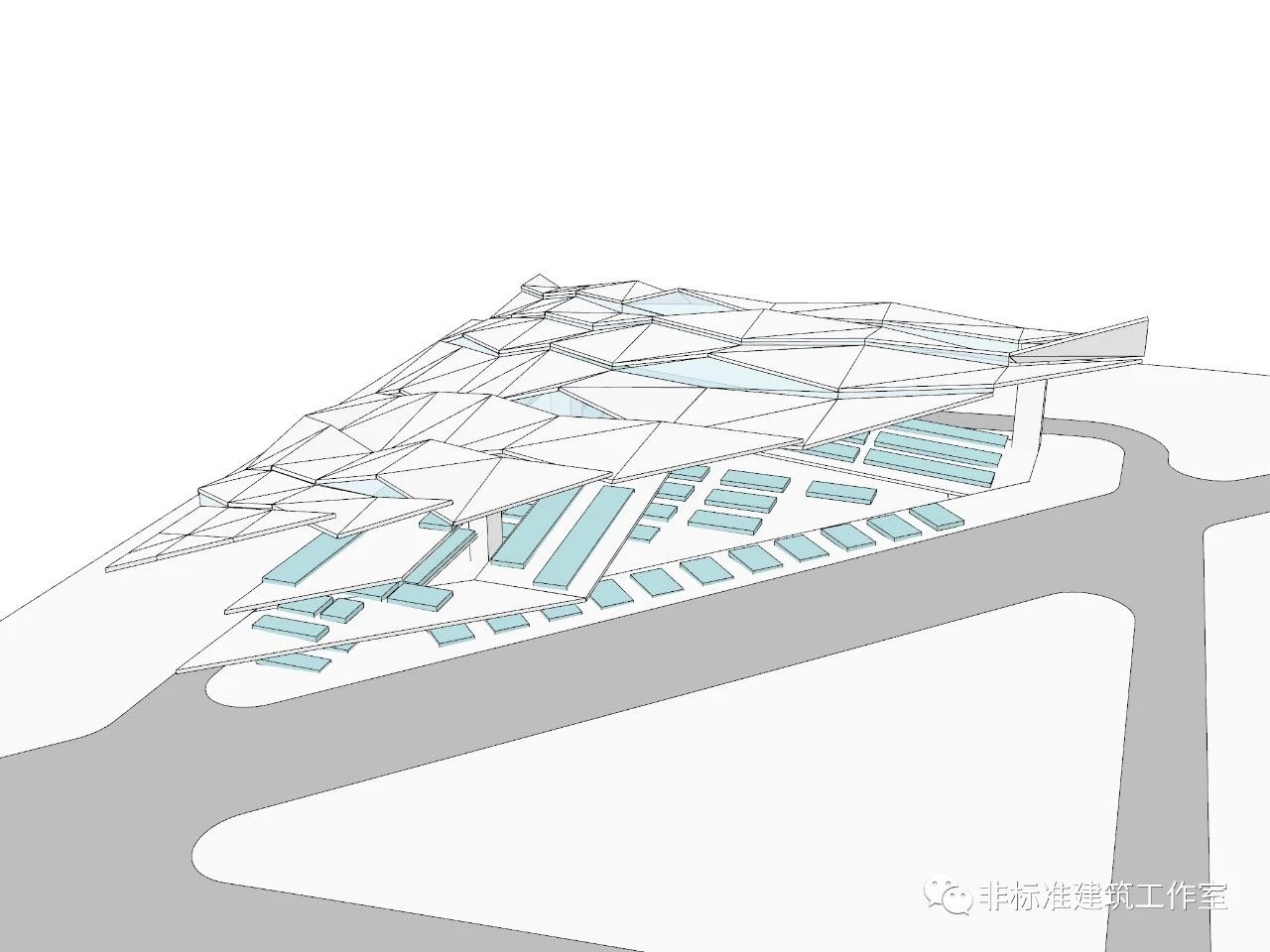

然后根据网格,将屋顶碎化成三角面,并且通过角点控制,对屋顶加以变形,形成交错起伏的艺术效果。



再在起伏的错缝中引入天窗,改善自然采光与通风。

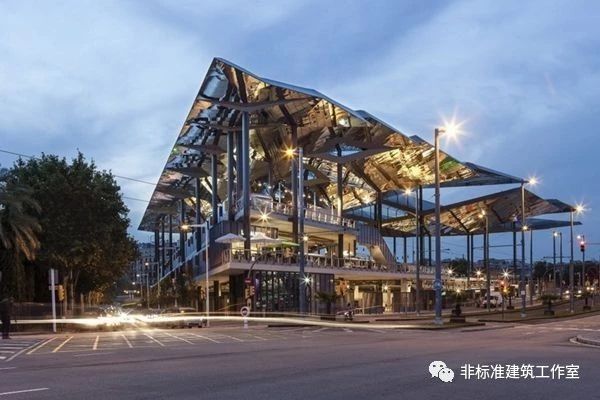

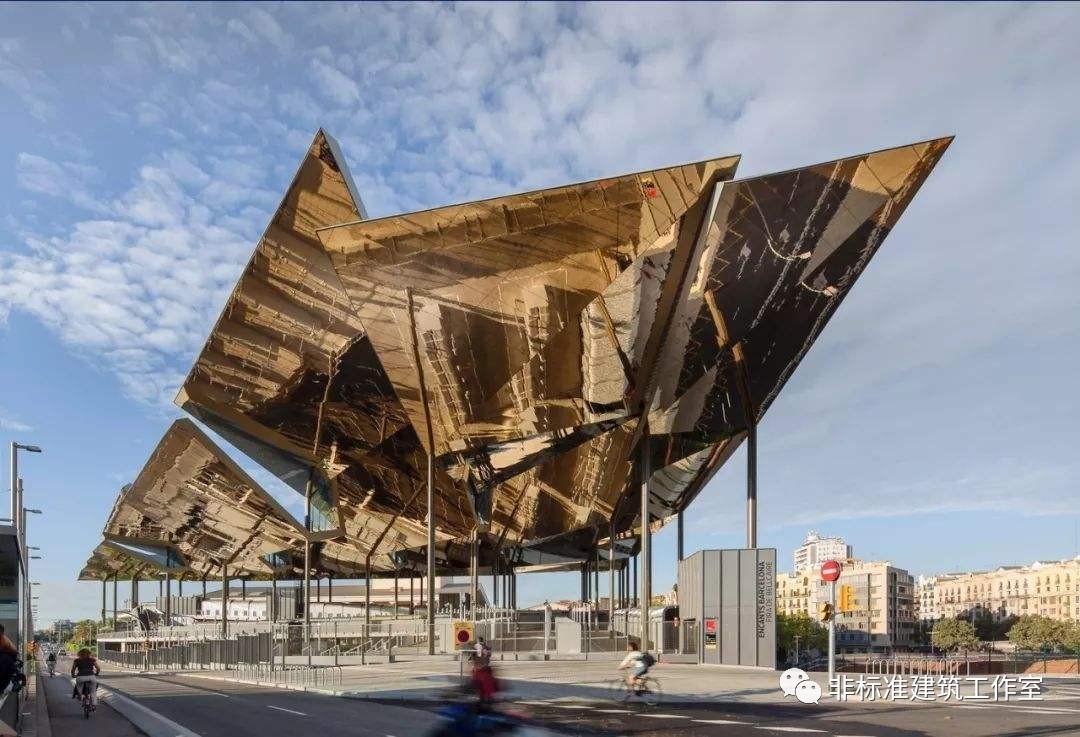

最后不忘采用反射强的金属材质,誓做夜空中最闪亮的星!——就可以收工回家了。







再看一遍完整过程:





没有对比就没有伤害。落选方案无论在建筑造型、空间设计、复杂程度上都比中标方案难了不止一星半点儿。然而这些所有的问题都是建筑师自己设置的问题,或者说是建筑师自己想解决也会解决的问题,而不是旧市场更新真正面临的问题。 我们习惯于用苦劳代替功劳,让技巧掩盖问题,以过程复杂来判断结果优劣。把自己累成狗,但发现狗也没有这么累。
因为,狗从来不骗自己。





图片来源:

本文图片[1]改自http://jdsa.eu/

图片[2]、[3]、[4]、[5]来源于http://jdsa.eu/

图片[6]、[7]、[8]来源于http://b720.com/

其余分析图与动图为作者自绘,转载请注明。



非标准建筑工作室著作权所有
允许转载,禁止修改和演绎
转载请联系微信:linxiaowu3513
