犀牛初学者关于一个建模的逻辑求教


[版块:参数化设计] [分类:求教求助] [复制链接] 报告无效帖子查看: 350|回复: 13
拓邑团练|chEnkiNg 发表于 2021-5-9 02:54:08 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
六月大优惠!VIP会员低至169元!
全站十年积累的海量资料,随便下!专享版块已花费数万元的精选资料,尽情下!



300e币

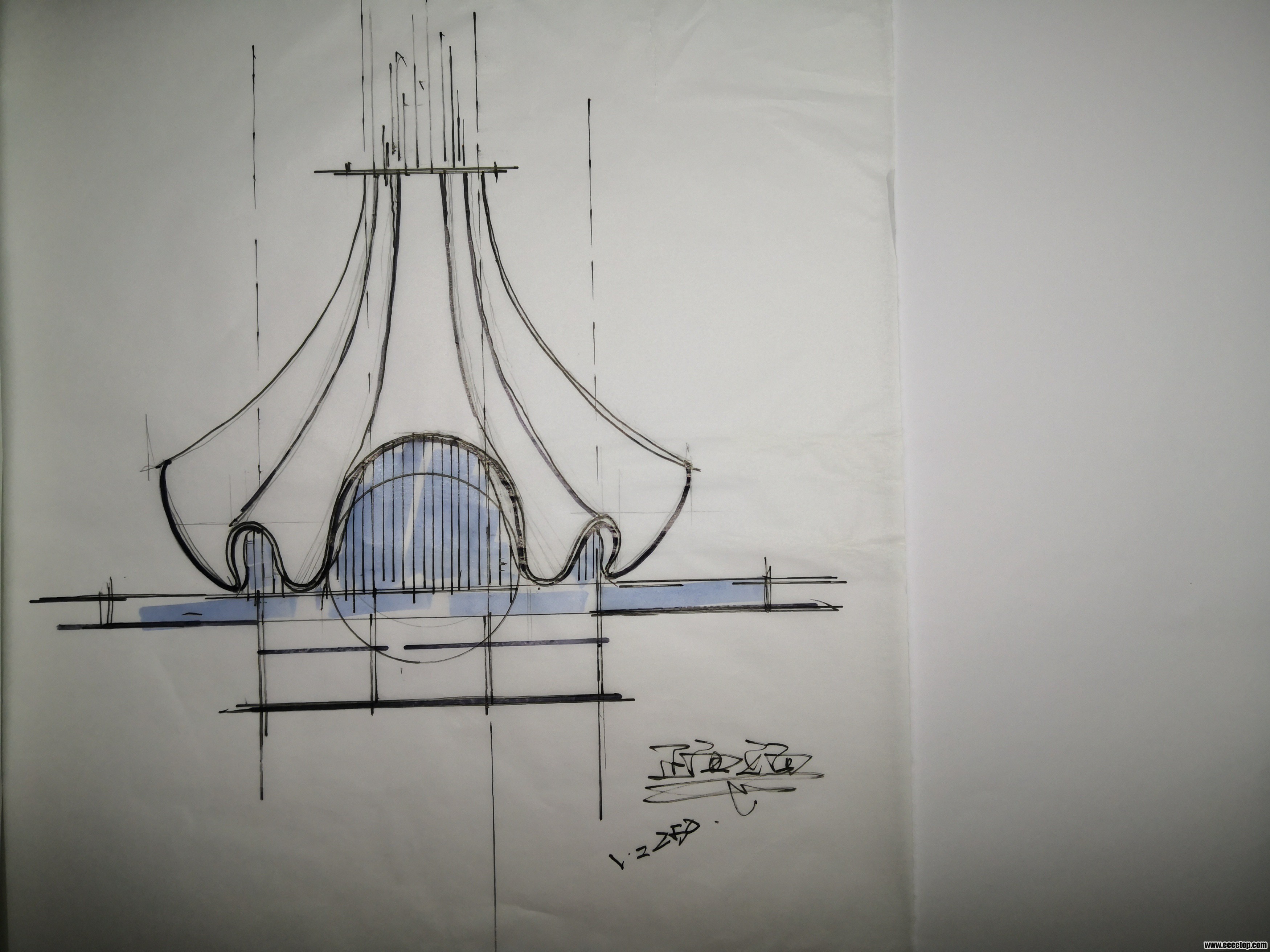

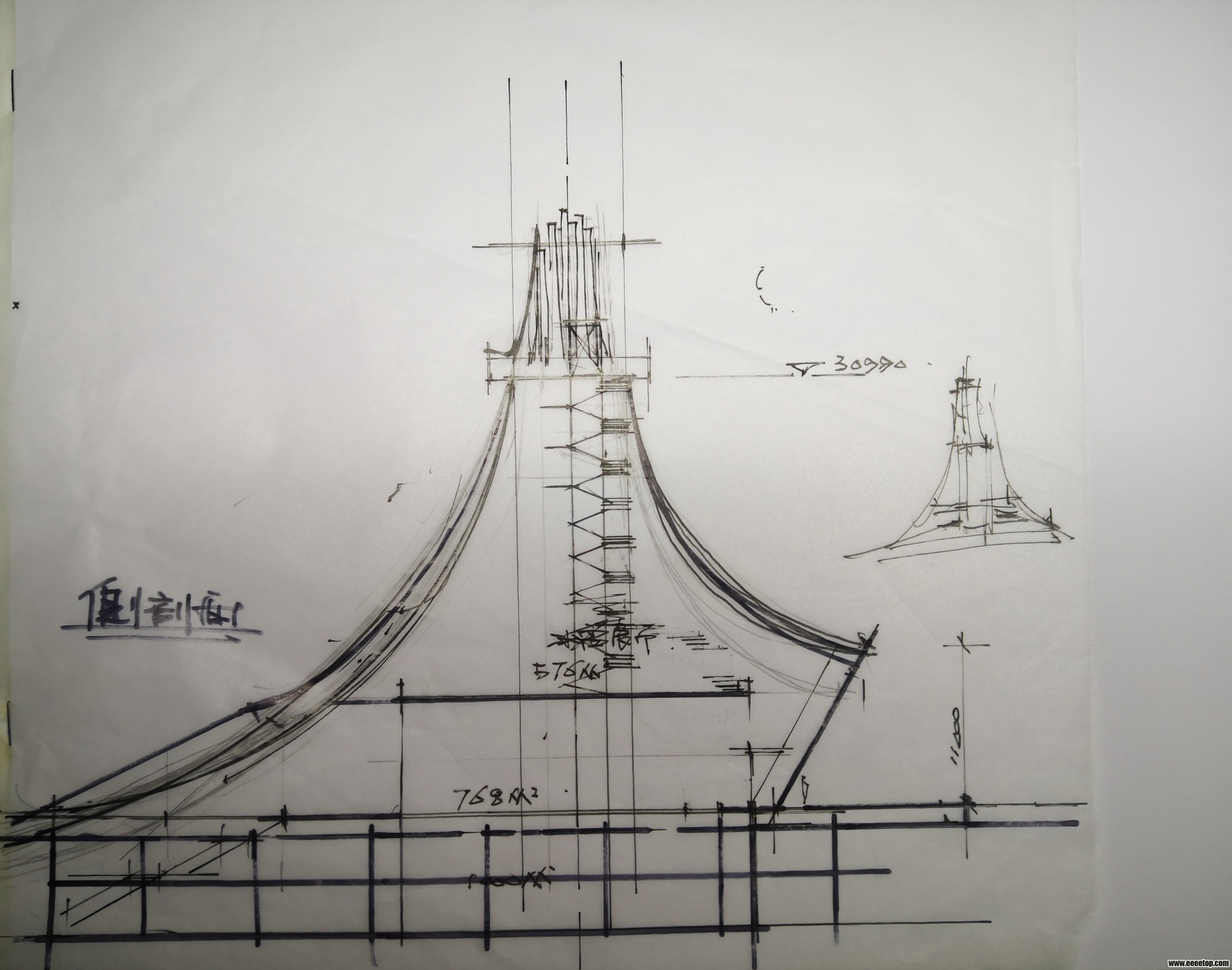

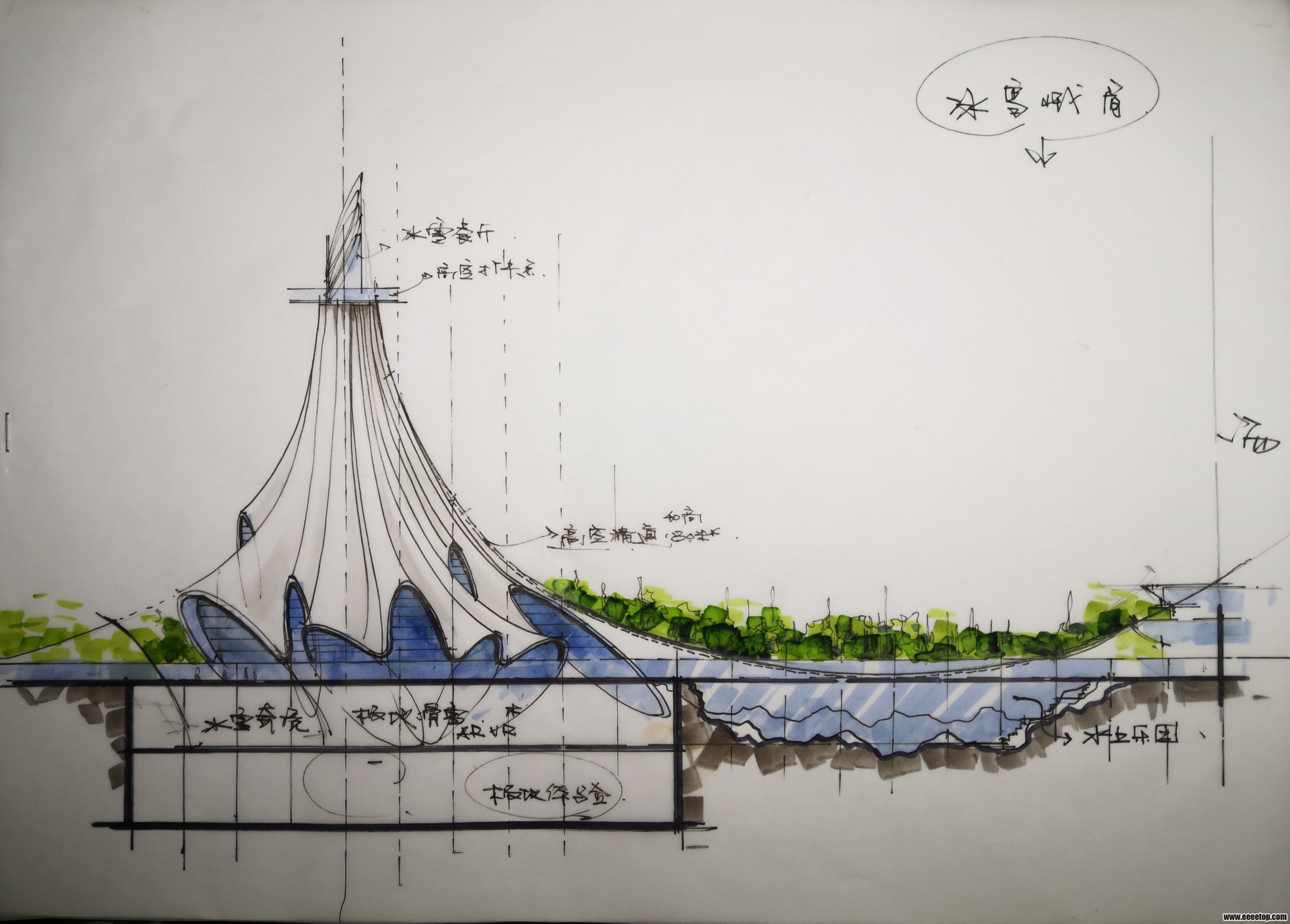

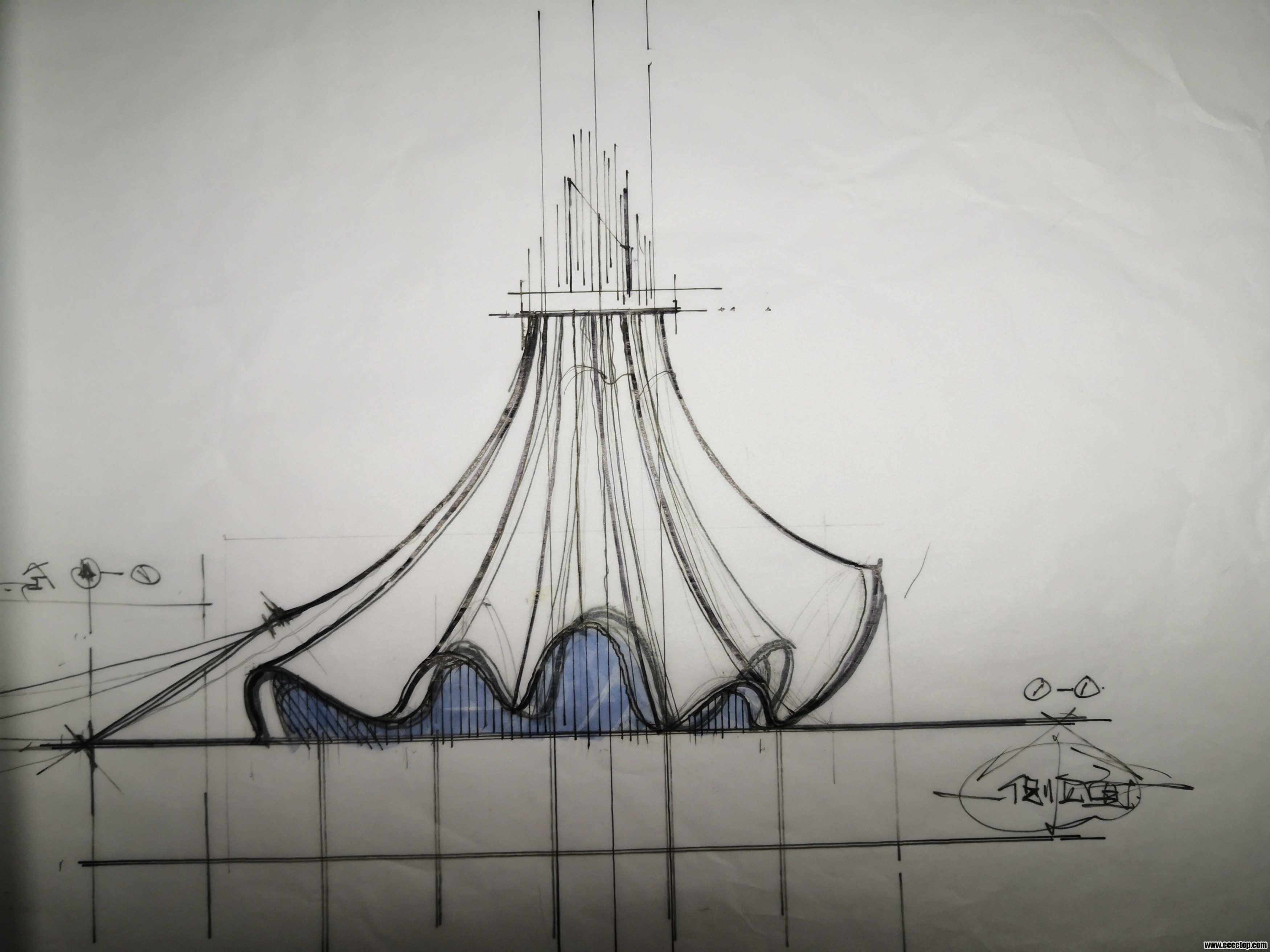

犀牛纯小白,只会普通的方正建模,曲面刚接触,关于一个偶得的方案的建模逻辑真心求教,如下图
微信图片_20210429100619.jpg 微信图片_20210429100621.jpg 微信图片_20210429100625.jpg 微信图片_20210429100627.jpg 微信图片_20210429100629.jpg
不知道这类建模的思维逻辑是怎样呢,虚心求教
我的思路是拿首层平面按尺寸描边,顶部缩放,中间做等分然后放样
问题1:关于放样的曲率不满意,坡度不足,没有手绘的表现优美
问题2:首层的开口处侧面看也是有弧度的,这个该如何建模呢,求教

最佳答案

查看完整内容

或许可以拆开来,一部分一部分的sweep双轨扫掠
拓城校尉|大漠风尘黄昏 发表于 2021-5-9 02:54:09 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
或许可以拆开来,一部分一部分的sweep双轨扫掠

评分

参与人数 1e币 +20 收起 理由
深圳老梁 + 20 交流多进步,碰撞思维火花最珍贵。

查看全部评分

 楼主 | 拓邑团练|chEnkiNg 发表于 2021-5-9 11:52:58 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
顶一下
版主|小迷妹建筑梦 发表于 2021-5-10 09:38:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
帮忙顶一下
管理员|深圳老梁 发表于 2021-5-10 10:01:57 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
大漠风尘黄昏 发表于 2021-5-10 09:55
或许可以拆开来,一部分一部分的sweep双轨扫掠

扫略还是扫掠?
E拓建筑网创始人,设计生产力研究专家,设计关系与项目资源对接顾问。
找工作,找人才?找项目,找设计供应商?欢迎添加微信qq359996857(请备注职业和单位)。
 楼主 | 拓邑团练|chEnkiNg 发表于 2021-5-10 11:27:41 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

谢谢帮顶
 楼主 | 拓邑团练|chEnkiNg 发表于 2021-5-10 11:33:32 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
大漠风尘黄昏 发表于 2021-5-10 09:55
或许可以拆开来,一部分一部分的sweep双轨扫掠

谢谢你的意见,我试一试
 楼主 | 拓邑团练|chEnkiNg 发表于 2021-5-10 15:28:59 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

扫掠
 楼主 | 拓邑团练|chEnkiNg 发表于 2021-5-10 15:33:25 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
大漠风尘黄昏 发表于 2021-5-10 09:55
或许可以拆开来,一部分一部分的sweep双轨扫掠

试的时候发现首层的斜面用手动定点的话成形的弧度都很差,本人是小白,不太清楚怎么弄平滑度可以过得去,扫掠的逻辑试了下是可以的,主要是斜面定点不好弄。。小白的我没有想法。。只能手动定点但是弧度不行
 楼主 | 拓邑团练|chEnkiNg 发表于 2021-5-10 17:12:32 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
大漠风尘黄昏 发表于 2021-5-10 09:55
或许可以拆开来,一部分一部分的sweep双轨扫掠

谢谢你的思路,外壳已经拉出来了,但是不知道玻璃怎么封。。目前在百度搜怎么拉壳体厚度
 楼主 | 拓邑团练|chEnkiNg 发表于 2021-5-11 10:25:24 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

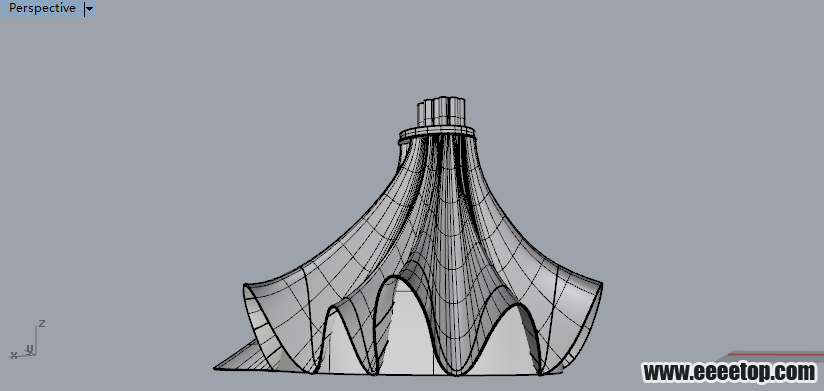

最终已经建完大概模型,建模逻辑如下
1.先按平面绘制轮廓
2.以垂直交通为定点缩放轮廓并定高点
3.绘制各首层顶部到顶层的曲线
4.绘制各层接地到顶层的曲线
5.双轨扫掠
管理员|深圳老梁 发表于 2021-5-11 11:10:51 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
chEnkiNg 发表于 2021-5-11 10:25
最终已经建完大概模型,建模逻辑如下
1.先按平面绘制轮廓
2.以垂直交通为定点缩放轮廓并定高点

恭喜你终于做出来了,继续加油哦!
E拓建筑网创始人,设计生产力研究专家,设计关系与项目资源对接顾问。
找工作,找人才?找项目,找设计供应商?欢迎添加微信qq359996857(请备注职业和单位)。
拓城校尉|大漠风尘黄昏 发表于 2021-5-11 16:32:45 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
