大疆总部丨装配式建筑的可能性:速度与好奇(by Foster + Partners)


[版块:项目实践·作品库] [分类:办公建筑] [复制链接] 报告无效帖子查看: 1793|回复: 0
管理员|深圳老梁 发表于 2021-8-18 07:37:37 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
编者按:本文来自微信公众号世界建筑(WA_magazine),欢迎关注。

大疆总部,深圳,中国
DJI Headquarters, Shenzhen, China
建筑设计:福斯特及合伙人建筑事务所
Architects: Foster + Partners

外景渲染

部件的组合:大疆总部预制施工的益处世界领先的机器人公司大疆的新总部位于深圳西南的南山区。这座新建筑的目标是成为公司“创新的核心”,挑战办公空间的传统理念,并构成一个空中的创意社区。

总部功能包括办公楼、研发中心、测试区和城市公共设施。建筑体量悬浮在地面之上,裙房屋顶设有一系列花园,将周围的绿景引入基地内。从极简主义的禅苑出发,它们被设计为静思的区域,让创意人才在此能够恢复精力、焕然一新。


内景渲染

上方双塔的办公和研究空间被放在从中心核由巨型桁架和圆截面的钢吊管挑出的悬空体块中。这种创新性的悬挂结构减少了所需的柱子,从而形成了令人印象深刻的连续办公和研究空间。它也能容纳大疆独有的4层高的无人机试飞室,并赋予了塔楼在城市天际线衬托下的鲜明形象。所有钢结构都暴露在外,增加了塔楼的独特表达。

外景渲染

位于悬空体块顶部的空中花园为大疆员工提供了可以享受的私密花园。这两座塔楼由一座特别的“天桥”连接,而它与空中花园一同成为展示最新无人机技术的另一个平台。

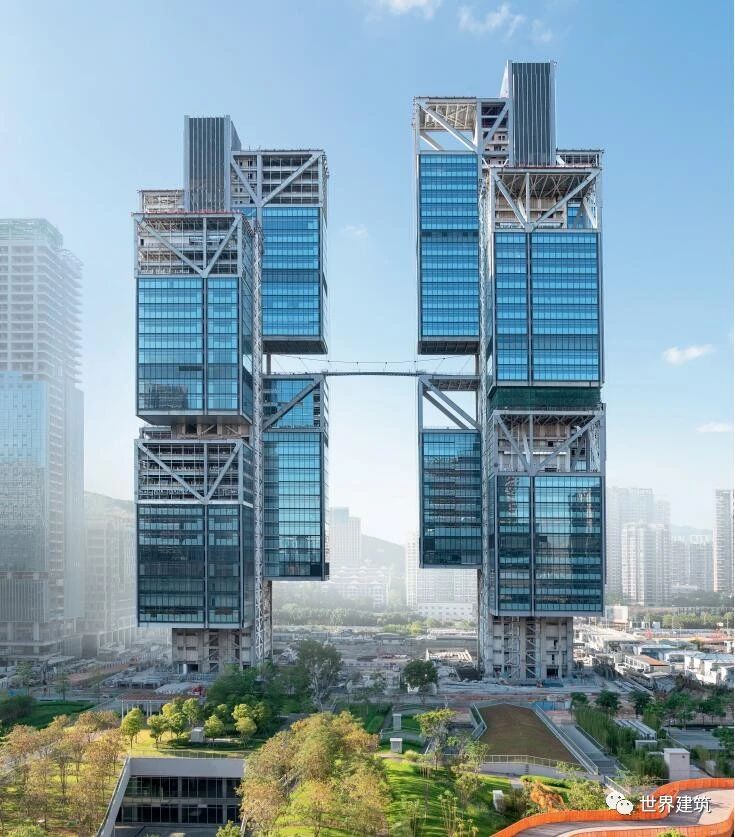

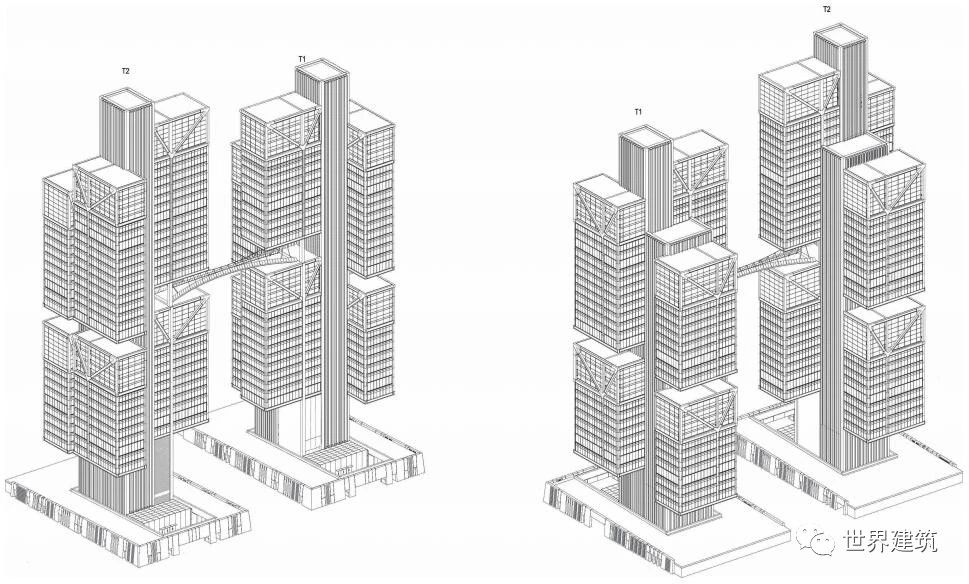

透视

大疆的预制元素建筑中有许多预制元素,包括幕墙系统、裙房立面上的花岗石板,以及横跨双塔的“天桥”。

预制的一体化幕墙系统由多个相同的单元组成。每个单元都在工厂中预制并预装玻璃,然后在现场组装。预制之所以更受欢迎是因为这些单元能在工厂里进行双面密封,以获得高标准的水密性和气密性,并将保温材料与玻璃安装整合起来。

预制还能实现高精度。裙房立面的花岗石板都分配了唯一的二维码,以跟踪每块石板的位置,并保证安装正确。BIM云服务用于为立面系统的安装提供信息,并提供实时反馈。

横跨在双塔之间的90m“天桥”分3个部位预制,然后在距地面110m处现场吊装。通过预制,设计团队成功地用光滑的完成面表达出复杂的几何形体。预制在质量控制中实现了高精度,并将误差缩小到几毫米。

预制为该项目带来了许多益处。从施工管理看,它减少了现场工人的数量,实现了更好的工地管理。立面系统的装配如今可以同钢结构施工重叠,使工期缩短了约7个月。

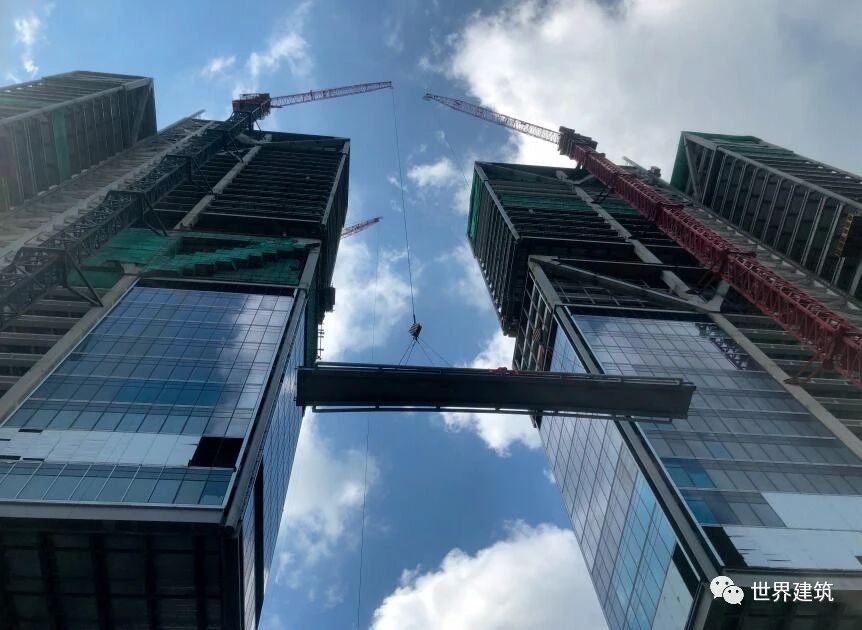

建造过程实景(摄影:大疆置业)

预制还有许多可持续性方面的益处。根据最近的研究,建造业消耗了全世界40%的能源。预制立面系统单元由建筑维护单元(BMU)吊起,再由建筑里的工人安装。这就不再需要脚手架,并减少了用钢量和能耗。整体外墙系统(EWS)和超过70%的内墙系统(IWS)都是无砌体、无灰泥的——二者都是建筑垃圾的主要成分,对环境有负面影响。此外,现场没有使用密封剂,将化学污染物排放降到了最低程度。

上文列举的所有益处都是在没有显著增加建筑材料数量或总成本的情况下实现的。这就让预制成为大疆总部项目的首选。

建造过程实景(摄影:大疆置业)

福斯特及合伙人建筑事务所的合伙人邱维炀表示:“我们坚持不懈地探索在设计和施工阶段实现更好品质和更高效率的创新之路。我们同大疆及多个顾问团队紧密合作,努力在我们设计的每个元素上都实现这个目标——从建筑、室内设计到照明和景观。这种密切合作也保证了高品质的成果以及创纪录的施工速度。”□(尚晋 译)

建造过程实景(摄影:大疆置业)

项目信息
客户: 大疆
主持建筑设计: Foster + Partners
设计团队: Grant Brooker, Young Wei Chiu, Takuji Hasegawa, Jolanda Oud, Yunfu Yi, Edin Gicevic, Andres Harris, Aquilino Fernandez Lopez, Pavan Birdi, Saman Ziaie, Ben Mowat, Julio Alberto Garcia Pizarro, Theodora Maria Moudatsou, Nina Haylock, Lindsay Duncan, Matt Morris, Alejandro Gavira Fernandez, Wolfgang Muller, Tulin Kori, Carlo Pedata, Maude Pinet
合作设计: CAPOL
顾问: ARUP
装配式部件及材料: 外立面玻璃板,裙楼外立面花岗岩板,天桥
装配率: 100%外墙系统+70%内墙系统
项目面积: 160,000m2
建筑面积: 2511m2
设计周期: 2016.05–2017.08
建造周期: 2017.01
预计建成时间: 2021.12
绘图: Foster + Partners
照片来源: 大疆置业

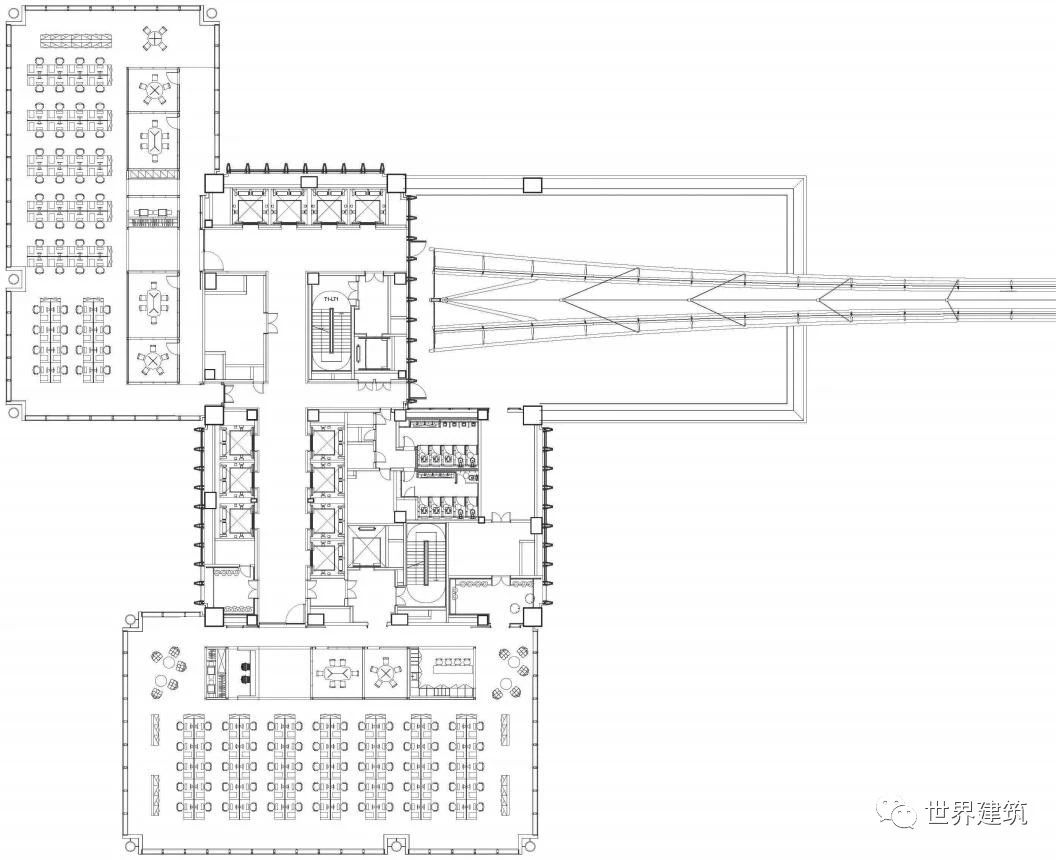

平面

剖面

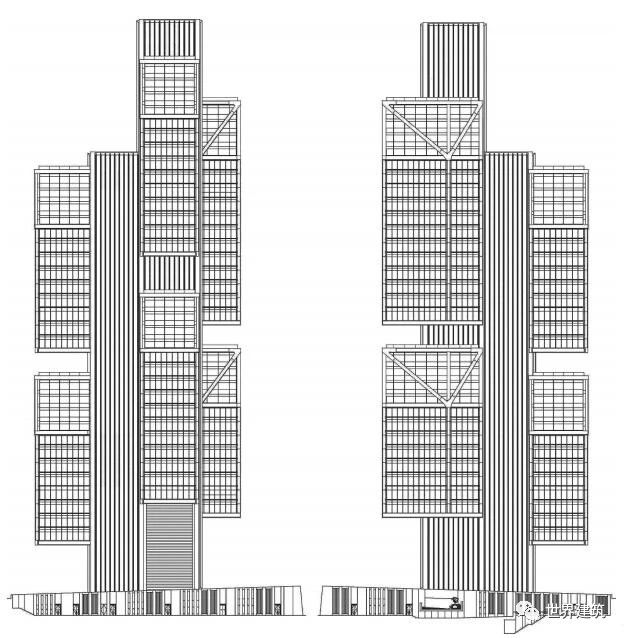

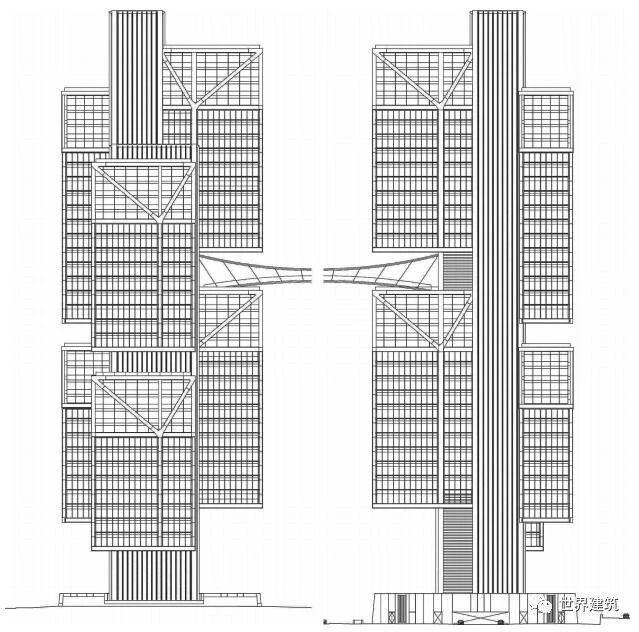

立面

编者按:本文来自微信公众号世界建筑(WA_magazine),欢迎关注。
