大四下高层办公建筑


[版块:课程设计·作业库] [分类:高层建筑] [复制链接] 报告无效帖子查看: 3205|回复: 6
拓土新兵|18372269503 发表于 2021-9-6 18:42:33 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

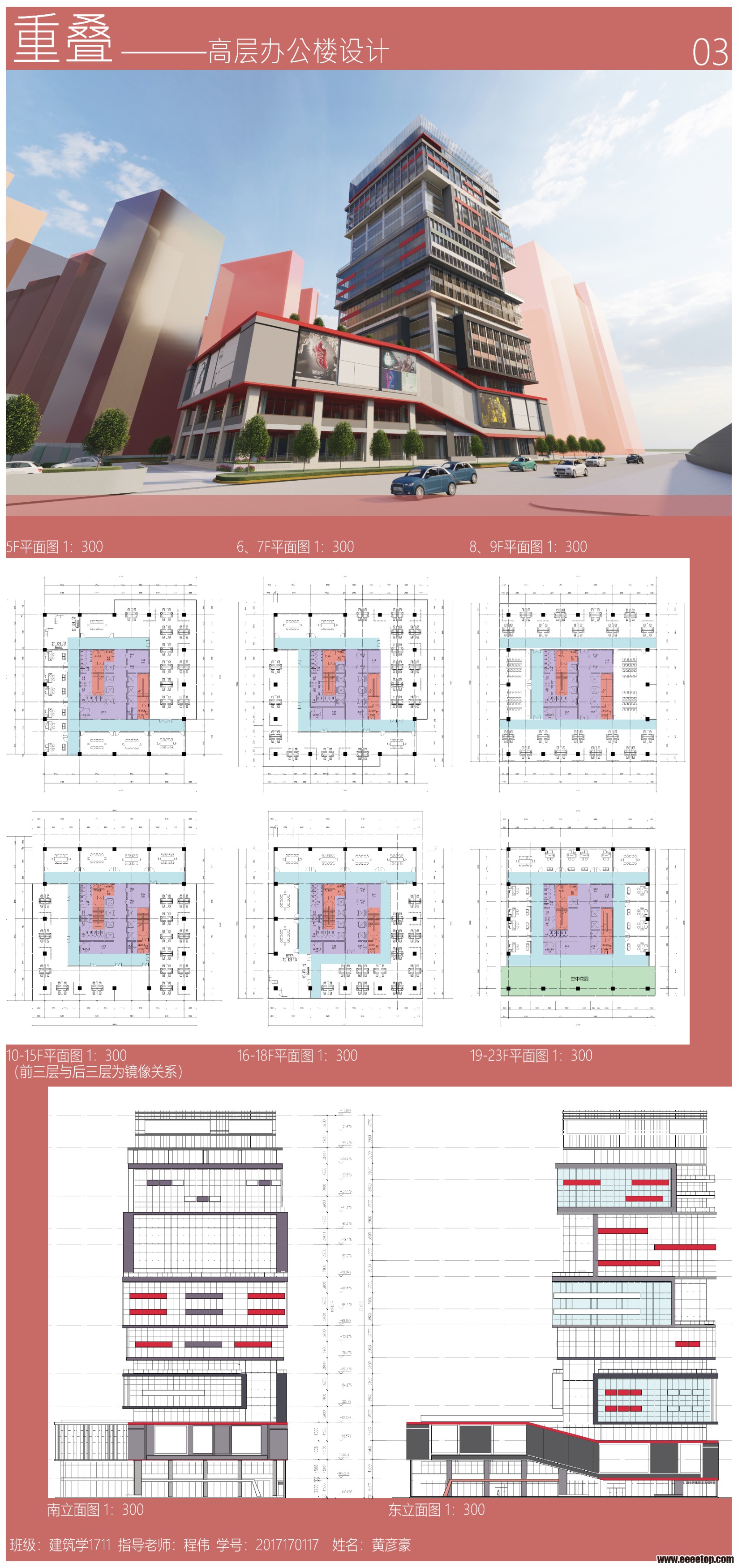

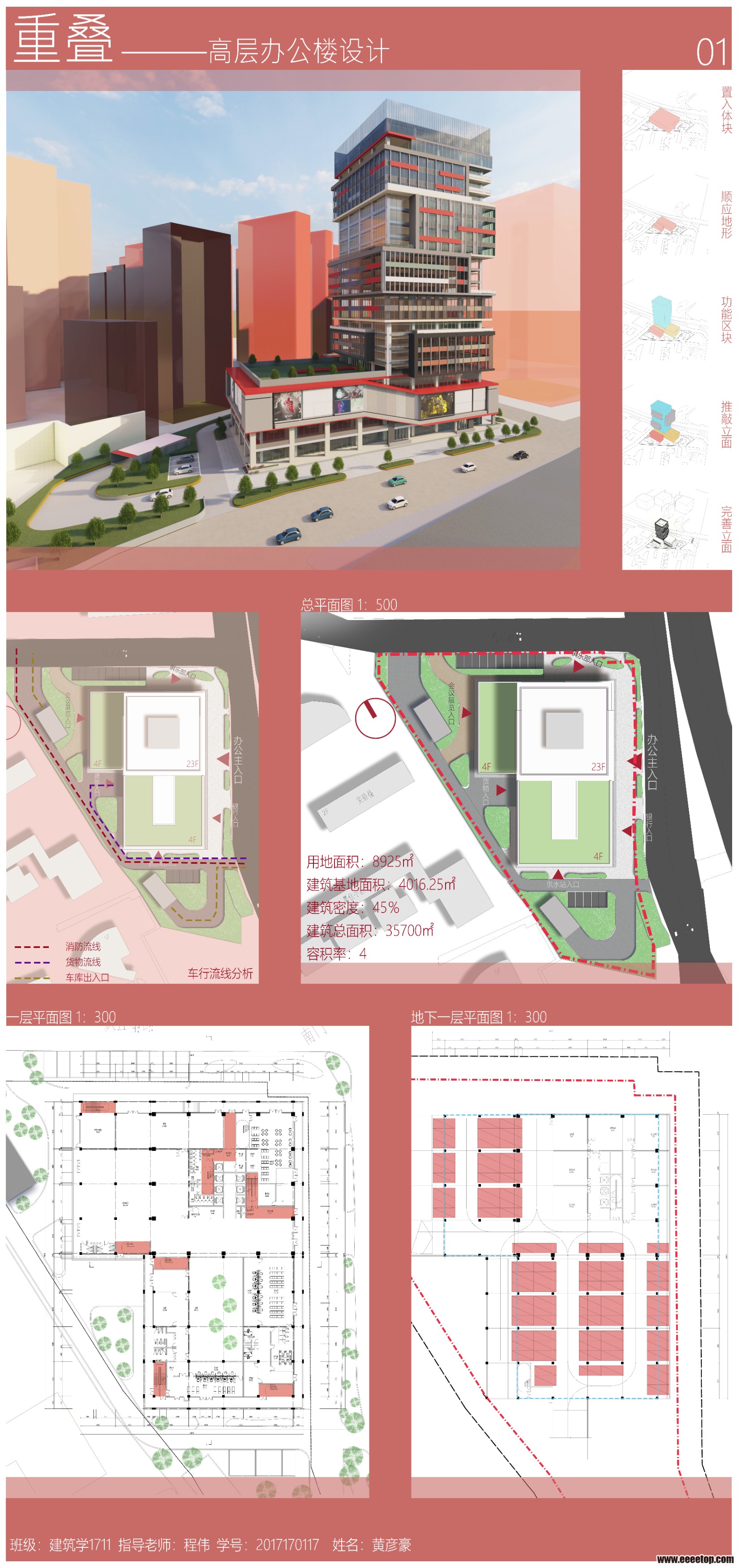

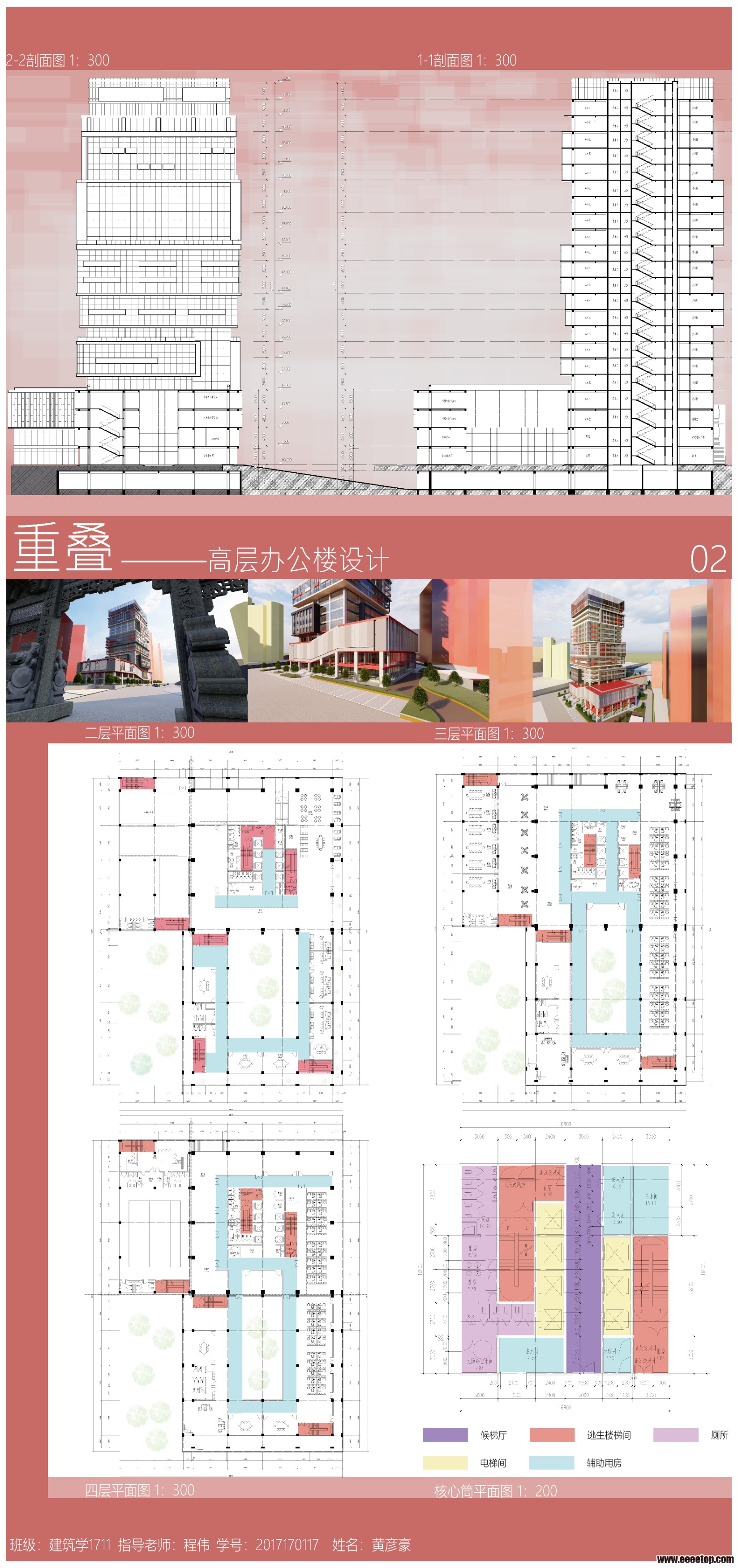

前期太拖图,分析图没怎么画
拓邦元帅|邢素平 发表于 2021-9-6 21:52:11 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
看到学弟学妹发的图,立马想到了我当时赶图的情景,历历在目。
看图我感觉应该是学妹,但是看名字又感觉不像学妹,应该是学弟,哈哈哈哈。
这都不重要!!

首先

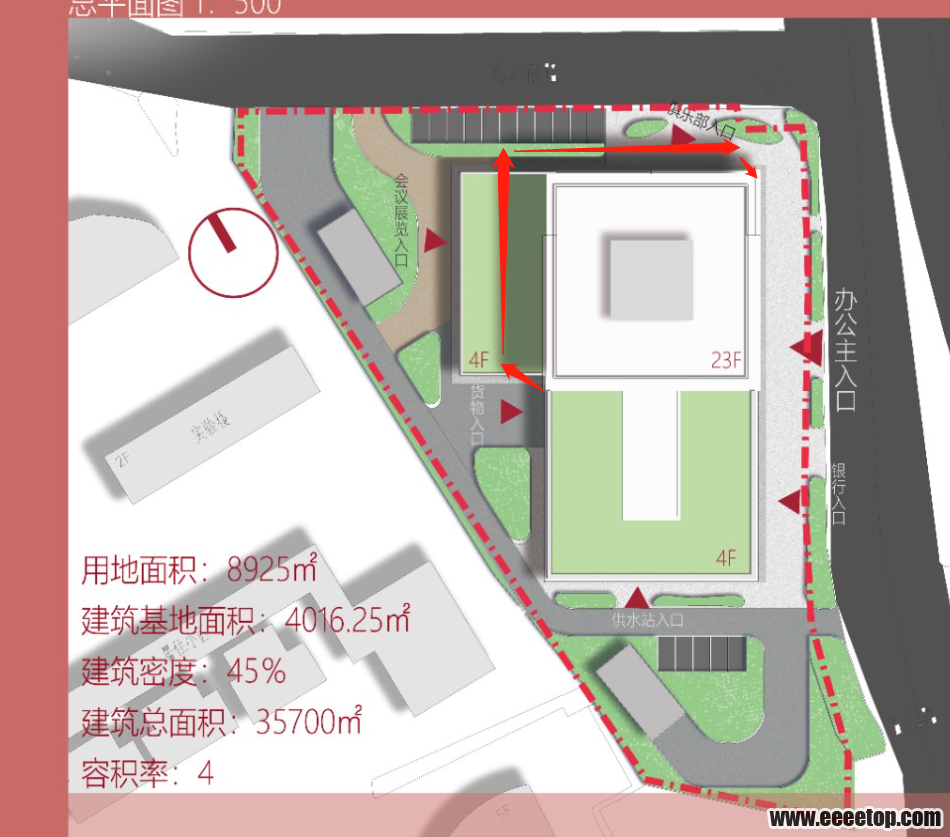

说一下总平哈,你这个阴影打的是不太准确的,阴影应该是有斜角的,你这个感觉有点像漂浮在空中的。
其次哈,你可以适当的丰富一下总平,画点景观之类的,不要一眼看上去就是一个绿色的填色,内容多一点会更有意思。
其次

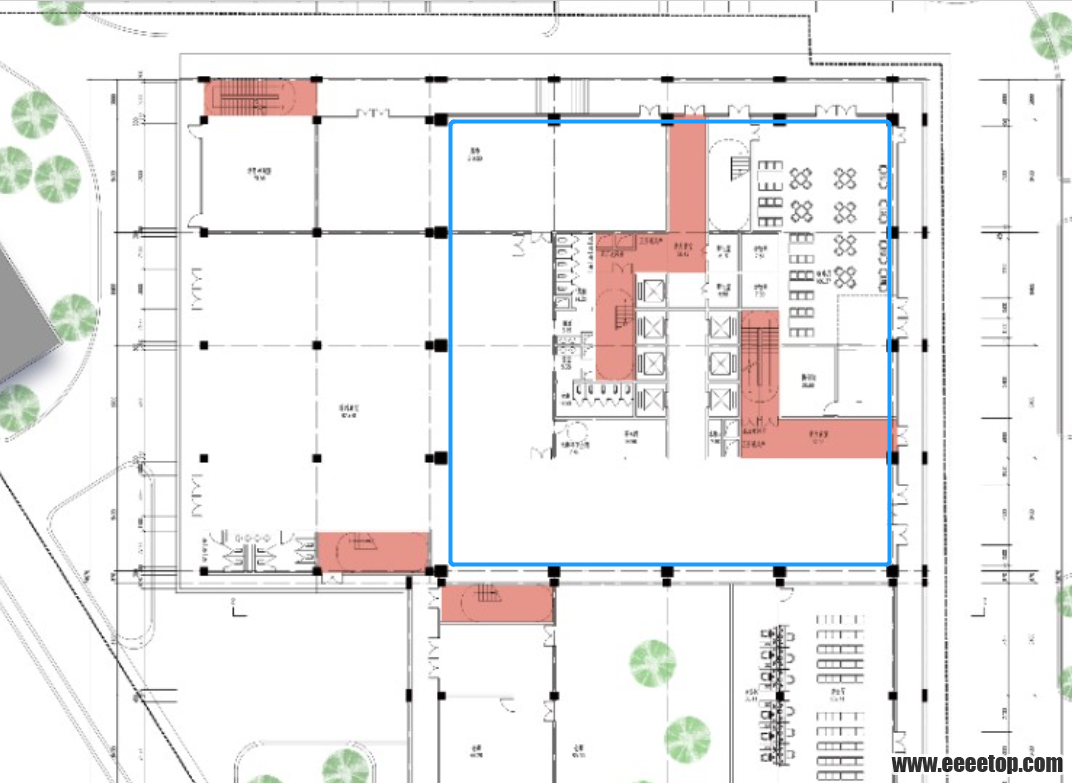

关于平面哈,虽然我也是个菜鸟,也不知道我说的对不对哈,你这个平面柱网应该是8400左右(纯猜测)
那蓝色框内那么一大片没有柱子嘛?你这个属于啥结构?(筒形???)
原谅我是个结构白痴哈......没咋看懂



再次

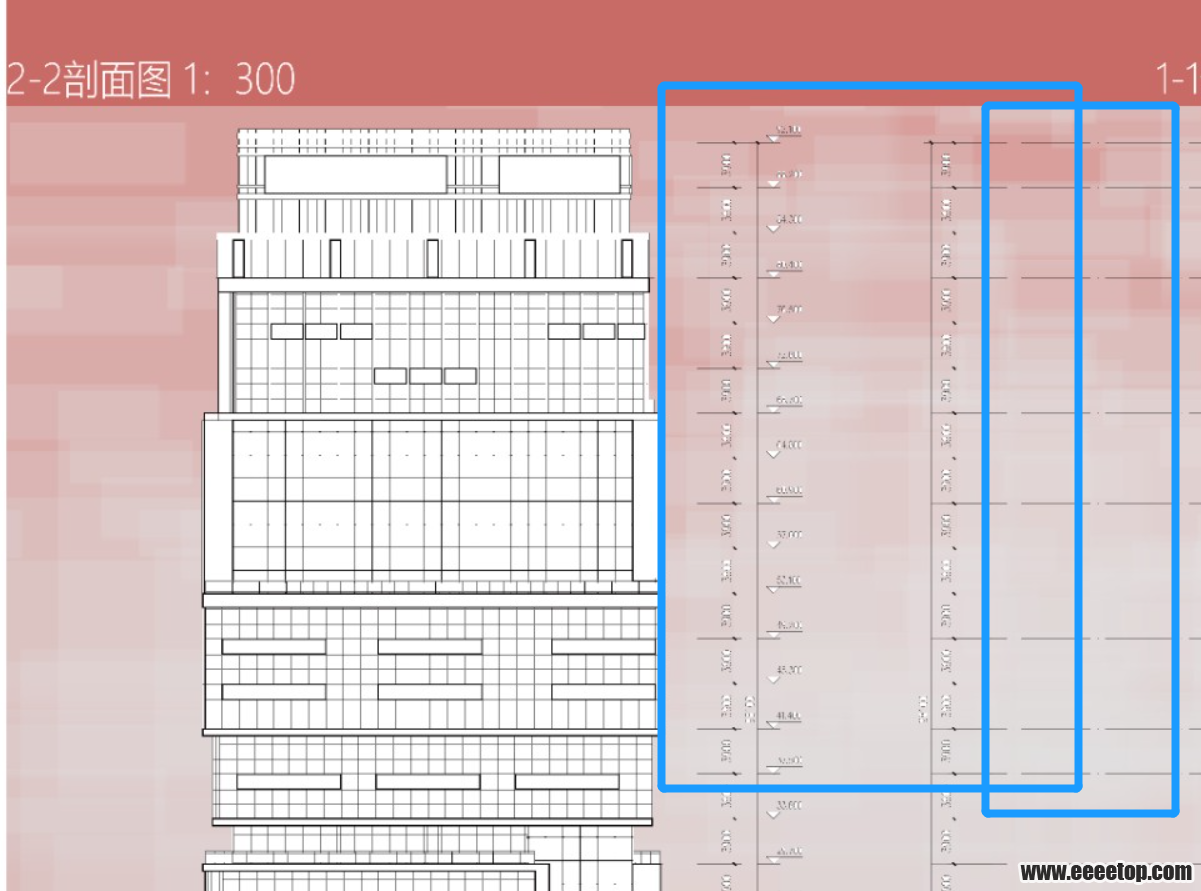

我这该死的强迫症,这个立面和剖面,这这这......
为啥还有参考线
而且你这个尺寸标注,说填色了吧没填完,我看着光想自己动手Ctrl+delete帮你填充上。


最后

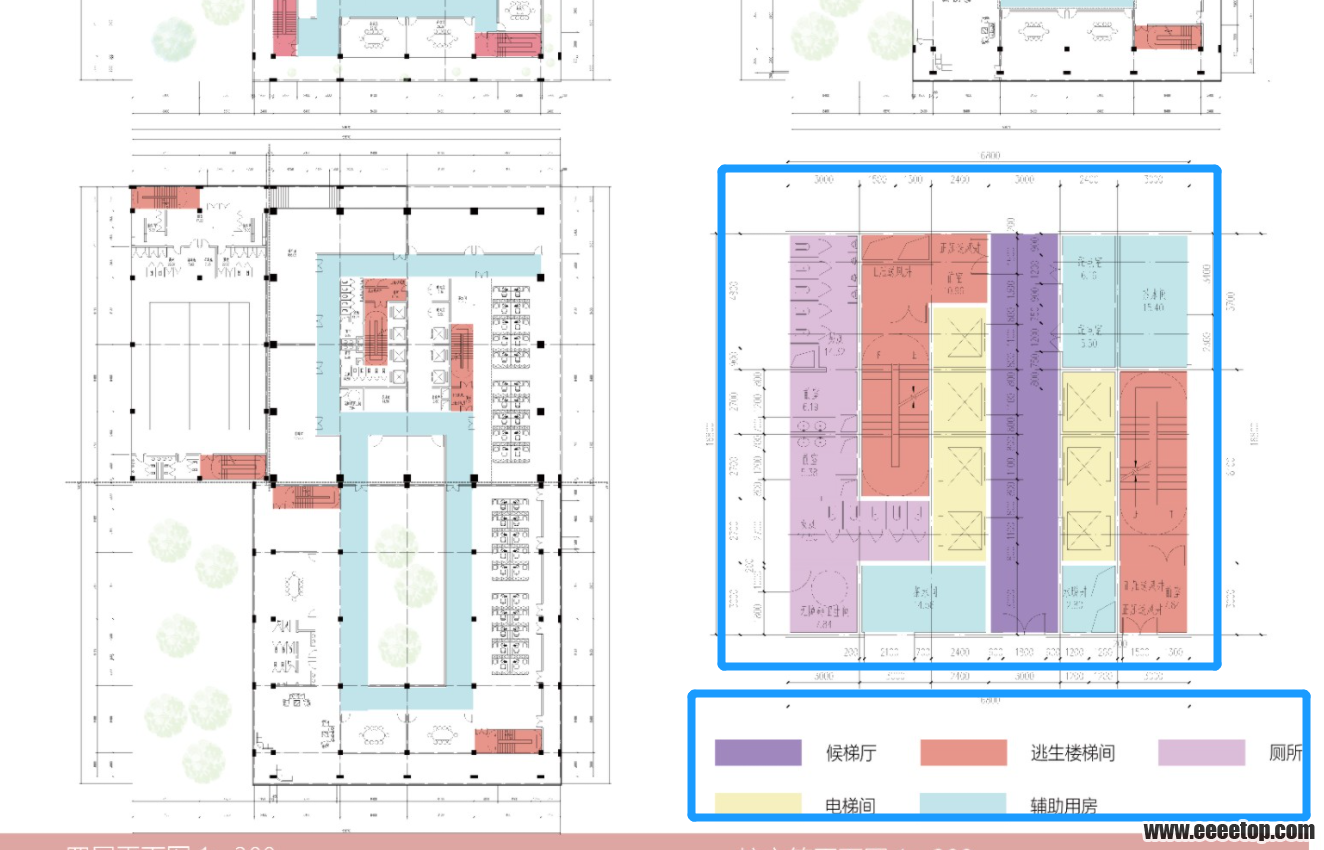

说说这个彩图平面哈
给我一种去给甲方爸爸汇报方案的感觉,不知道你有没有去设计院实习过......
在我们平时的草图当中,当然可以这么搞
但是正式出图还是要把功能标进房间里面的。




好了,说完图了,估计你看到这里心里应该不太痛快
我跟你说,我当年也是被批评过来的,而且在以后的时间里我还会继续接受批评。
自己一定要多吸取教训,不管你信不信,你多注意自己的细节,我不相信你得成绩会不高。
额......
作为一个设计能力比较Low的建筑小白,我就不评价方案本身啦!
等我再经历九九八十一难之后再说吧。

总之,学建筑,一定要热爱它,保持童心!!!
加油鸭!!!奥立给!!!

评分

参与人数 1e币 +30 收起 理由
深圳老梁 + 30 交流多进步,碰撞思维火花最珍贵。

查看全部评分

拓城校尉|lijucancan 发表于 2021-9-7 09:14:15 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
感谢楼主分享!!
 楼主 | 拓土新兵|18372269503 发表于 2021-9-11 13:06:46 来自手机 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
邢素平 发表于 2021-9-6 21:52
看到学弟学妹发的图,立马想到了我当时赶图的情景,历历在目。
看图我感觉应该是学妹,但是看名字又感觉不 ...

因为这是我花3天时间赶出来了排版
所以好多细节都没有,设计院确实没去实习过,结构,可能是因为我中间的核心筒的墙没有填黑,中间是剪力墙,填色的平面图可以当做是分析图不是平面,分析核心筒的组成部分,那个线可能是当时导CAD的时候,楼层线可能没处理,填色可能也是防止中间部分太空了,就是纯白色
 楼主 | 拓土新兵|18372269503 发表于 2021-9-11 13:08:42 来自手机 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
邢素平 发表于 2021-9-6 21:52
看到学弟学妹发的图,立马想到了我当时赶图的情景,历历在目。
看图我感觉应该是学妹,但是看名字又感觉不 ...

感谢学姐指出图的问题所在
拓土新兵|grantstar 发表于 2021-9-24 13:27:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
不错,先学习
拓土新兵|草珊瑚含片 发表于 2021-10-12 09:48:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
做的还可以,排版颜色比较整体
