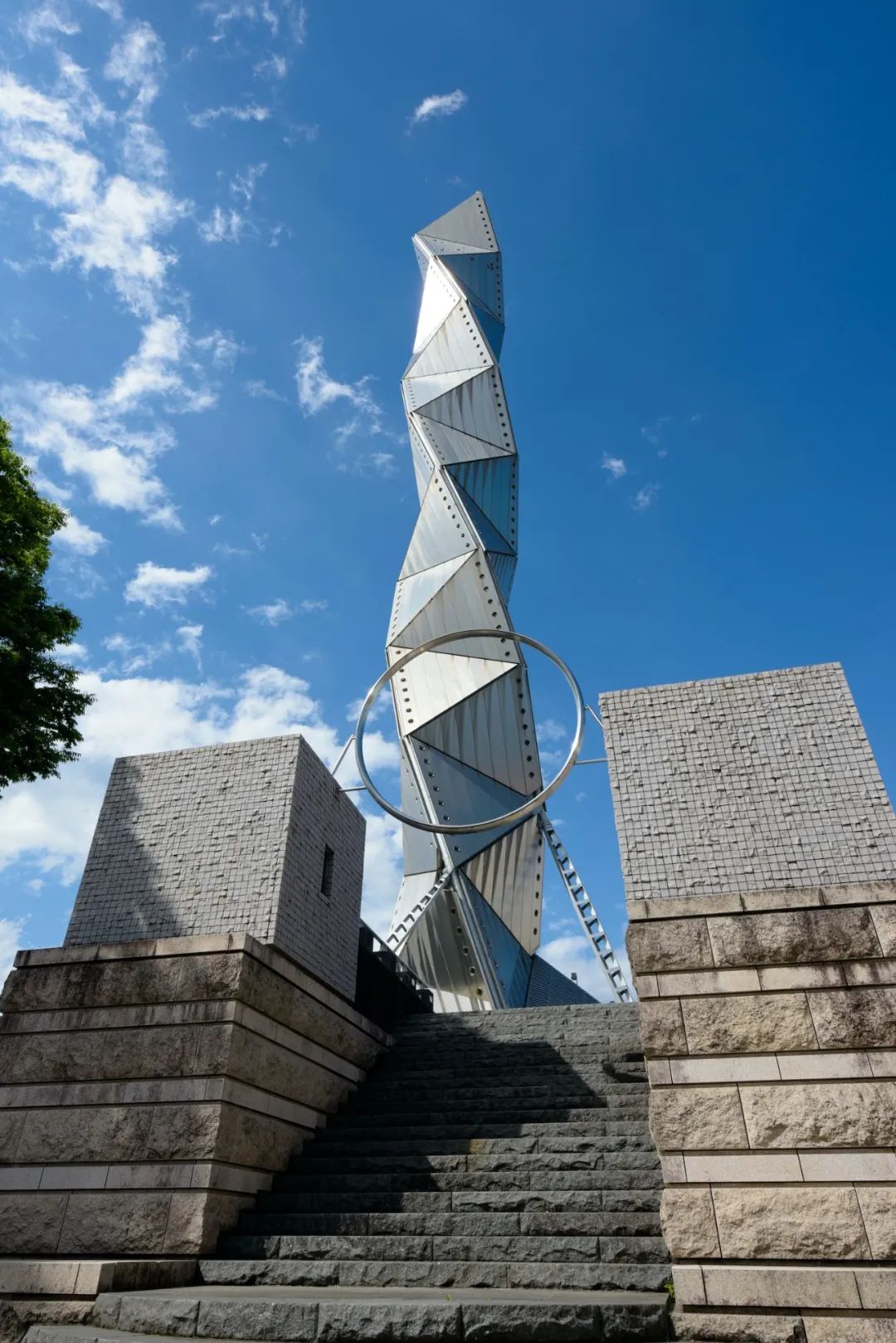

矶崎新:日本水户艺术馆钛塔


版权: Jun Tazawa / the Art Tower Mito

水户艺术馆由日本建筑师、城市设计师、理论家矶崎新设计,是坐落在日本茨城县水户市的一座艺术综合体。该馆以矗立在广场上百米高的塔楼为标志,由剧场、音乐厅、现代美术画廊构成,是一座综合性文化设施。其于 1990 年为纪念水户市成立一百周年而建,现已成为举办各种活动的场地,包括音乐会、戏剧表演,日本和外国艺术家的艺术展览。此外,它还作为当地文化活动基地使用。未来,水户艺术馆将继续作为创意活动的场所,将当地的艺术文化传播到世界各地。

版权: 矶崎新

钛塔游览视频钛塔由28个连续的、以不同的角度放置的四面体(三角金字塔)组成。菊川工业株式会社参与了该纪念塔的金属结构设计。钛材料的选择体现了建筑师“选择高品质材料来建造永恒建筑”的追求。钛因其高抗腐蚀性和耐候性而被称为免维护材料。其重量比钢轻60%,并且在强度和可加工性方面优于其他金属。

版权: the Art Tower Mito

尽管具有如此优越的性能,但钛却因其高昂的成本在建筑中少被使用。该馆开创了日本国内大规模使用钛材料的先河,这也是菊川工业株式会社首次尝试大规模使用钛板。无论如何,菊川工业株式会社通过与金属板供应商的密切合作和反复试验,提供了高质量的钛板。

版权: Jun Tazawa / the Art Tower Mito

9.6m钛合金等边三角形构成这座塔楼的钛合金四面体由 57 个边长为9.6m的等边三角形单元组成,其中,每个单元又由8块1.5mm厚的发纹钛材料制成,长宽约1050mm,形状从梯形到三角形不等。面板与结构桁架的拐角由1.5mm厚、切割成直径95mm的不锈钢半圆连接。支撑框架由弯曲的1.5mm厚不锈钢组装成一个单元。为了确保完整性、抗风性和防水性,面板和框架经过精心设计和计算,这体现在面板边缘230mm的立管等细节中。

版权: Jun Tazawa / the Art Tower Mito

不锈钢圆形配件和百叶窗86米高的观景台开有70扇直径432mm和670mm的圆形窗。窗户系统具有极好的气密性,并配备了开关设施。120mm厚的锥体外部配件和280mm厚的圆柱体内部配件共同组装成一个单元,从窗户的横截面来看,玻璃窗安装在内外两个配件之间。塔楼的其他三角形侧面开了一排直径432mm的圆形窗户。塔脚的钛三角形底部配有由1mm厚发纹不锈钢弯曲成 Z形形成的百叶窗。

版权: Jun Tazawa / the Art Tower Mito

安装高处的大型面板9.6米塔楼组装所需的正三角形面板重达1吨。因此,面板的运输和安装需要从详细设计阶段便纳入考虑。例如设计并制造用于运输、地面组装和悬挂的框架和硬件,以及将升起的面板拉入结构桁架的系统。实际安装则是通过配备定制的铰链来实现的,这样面板就可以通过定制的杆件拉动并调整到位。

ATM音乐厅 版权: Jun Tazawa / the Art Tower Mito

ACM剧场 版权: Jun Tazawa / the Art Tower Mito

现代艺术画廊 版权: Jun Tazawa / the Art Tower Mito

入口大厅,管风琴 版权: Jun Tazawa / the Art Tower Mito

广场 版权: Jun Tazawa / the Art Tower Mito

项目信息项目名称: 水户艺术馆
建筑公司: 矶崎新工作室
主创建筑师: 矶崎新
地点:日本,茨城县310-0063,水户市,御剑町1丁目-6-8
竣工年份: 1990年
建筑面积: 22432 m2
建筑高度: 100 米
设计团队: Seiichi Mikami & Associates
结构工程师: Kimura Structural Engineers, Fugaku Yokoyama & Partners
机械工程师: Kankyo Engineering Inc.
声学工程师: Minoru Nagata Acoustic Engineer & Associates
金属加工: 菊川工业株式会社
摄影师: Jun Tazawa, Korall
