来源:非标准建筑工作室

In competitive someone always loses.
激烈的竞争力下总有人要输的。

《美丽心灵》


拆房:盖岑  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松



今天对建筑师来说,是个很美丽的日子。 因为,20211202完全对称。


建筑师有很多审美点其实都长在自己身上。也就是俗称的,自己哄自己玩儿~ 如果你去采访100位建筑师,你就会发现圆形/三角形/正方形/五边形/六边形……都是世界上最美丽的图形;木头/竹子/砖石/钢板/混凝土……都是世界上最美丽的材料。 love is blind。我爱建筑,我更爱自己的建筑。


自己的亲方案怎么看怎么美,独自美丽的那个美。 你要知道,如果在一群人中你独自美丽,那叫孤独;如果在一群建筑中你的建筑独自美丽,建筑师管这叫——孤独求败。

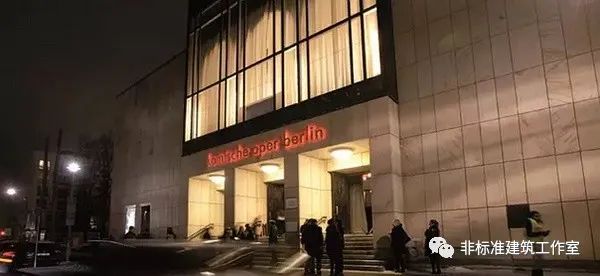

德国文化之都柏林拥有三个抒情剧院:一个是位于前东区的国家歌剧院,一个是为了满足冷战期间西柏林需求而建的德意志歌剧院,还有一个便是我们今天的主角——位于“Under the Filira”大道上的柏林喜剧歌剧院,也是整个柏林最受追捧的剧院。


然而这座由建筑师费迪南德·费尔纳和赫尔曼·赫尔默于 1891 年至 1892 年间设计建造的剧院也是楼生坎坷。在它刚建成不久的1898 年,第一任老板就破产了。然后卖了重开改名叫做大都会剧院。从那以后,几经易手。二战期间纳粹娱乐中心,1944年被盟军轰炸摧毁,战后重建并于1947年作为Komische Oper开放。再然后又是各种改造易手,最近一次改造是在 1989 年,改成了今天的样子, 1,270 个座位的柏林喜剧歌剧院。

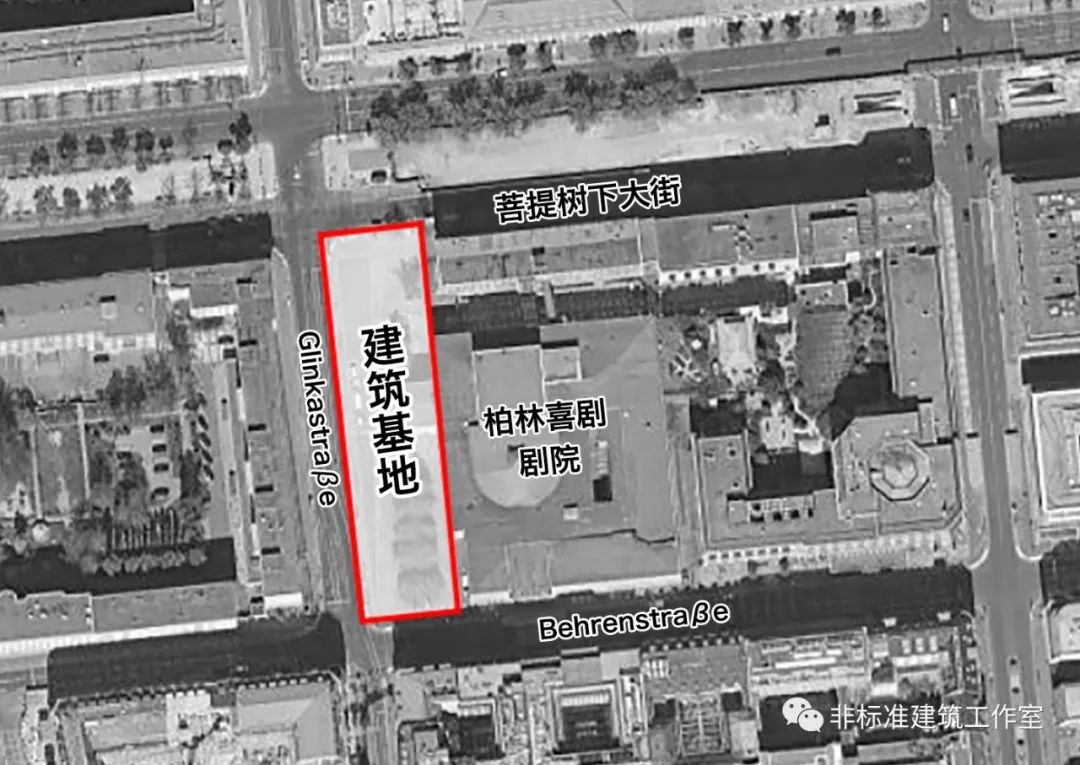

掐指一算,时间如梭。这一晃又是30年快过去了,于是甲方爸爸柏林歌剧院基金会豪横的发起了国际竞赛,要给老胳膊老腿的歌剧院冲一波装备。也就是:扩建。 扩建的新建筑将包含新舞台、排练区、练习区、办公室和公共空间(咖啡馆和商店等),位置就选在了原剧院旁菩提大街与 Glinkastraße 转角的一块狭窄土地上。


扩建历史建筑这事儿从来都不是容易滴。要创新,又不能太创新;要致敬,又不能光致敬。 连甲方爸爸都和建筑师共情了,在新闻发布会上就明确给建筑师指了道:第一,应保留 1960 年代现有建筑的独立效应;(原建筑别瞎动)第二,以前专门面向 Behrens strasse 街的歌剧院,现在也应该有一个面向菩提街的入口;(加入口,字面意思)第三,9000平方米的新建筑必须安置在 Glinkastraße 的一小块狭窄土地上;(就紧着这一块地祸祸)第四,原建筑1898 年的新洛可可式旧大厅、1967 年代的面向Behrensstrasse的门厅、立面和现代风格的新建筑都应该在保留可识别性的同时又形成统一的整体。(这算划重点了,就致敬这俩,别跑题)
演出及配套空间:排练舞台一550㎡、排练舞台二400㎡、管弦乐队排练室400㎡、小型练习室1200㎡公共设施(不小于1000㎡):餐厅不小于500㎡、咖啡厅不小于250㎡、售票处不小于250㎡,其余公共空间可由建筑师自由发挥。后勤空间:行政办公室3000㎡、技术室500㎡、设备储藏室1000㎡


Okkk,只要思想不滑坡,办法总比困难多。

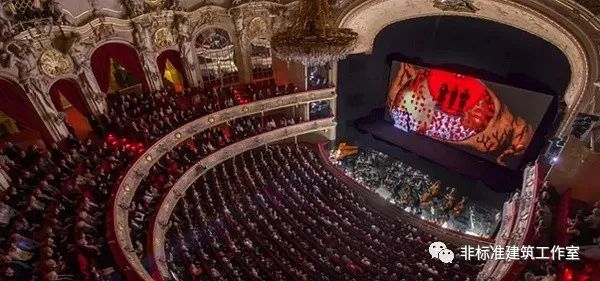

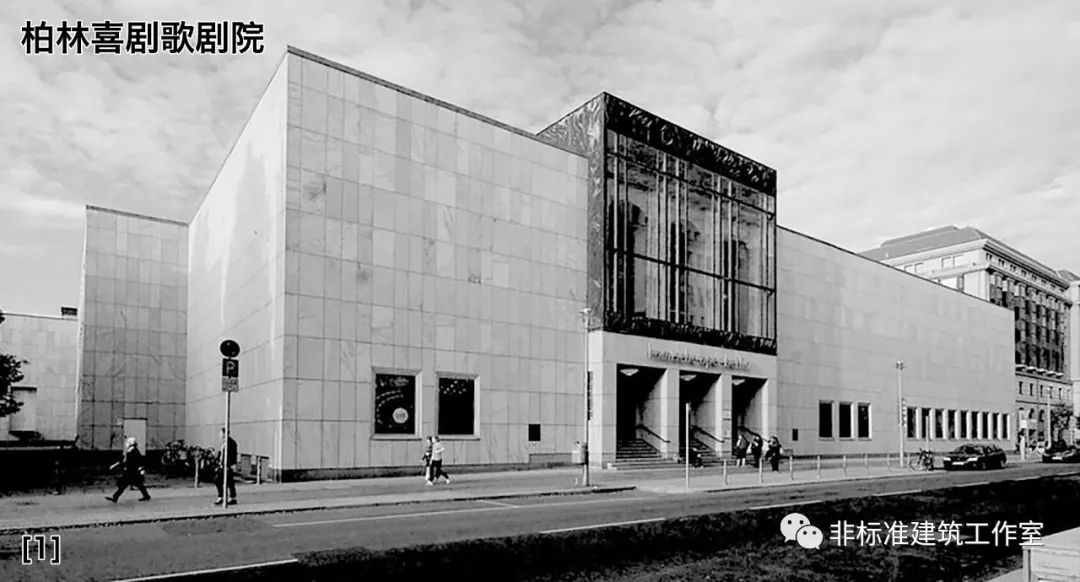

让我们see see原剧院长啥样:立面就是经典现代主义,里面那就可就华丽了,什么叫洛可可?战术后仰.gif



先不管啥风格啥致敬,因为啥风格啥致敬也都得看眼缘,甲方的。 但功能面积要求是实打实的,身经百战的建筑师们心里也有数了。原剧院又华丽又封闭,加建新剧院就是为了用于日常排练及一些相对简单的演出,配合公共空间形成亲民且开放的城市空间。
嗯,介事儿在建筑师这都有标准答案了。Informal,单词大家都认识吧?

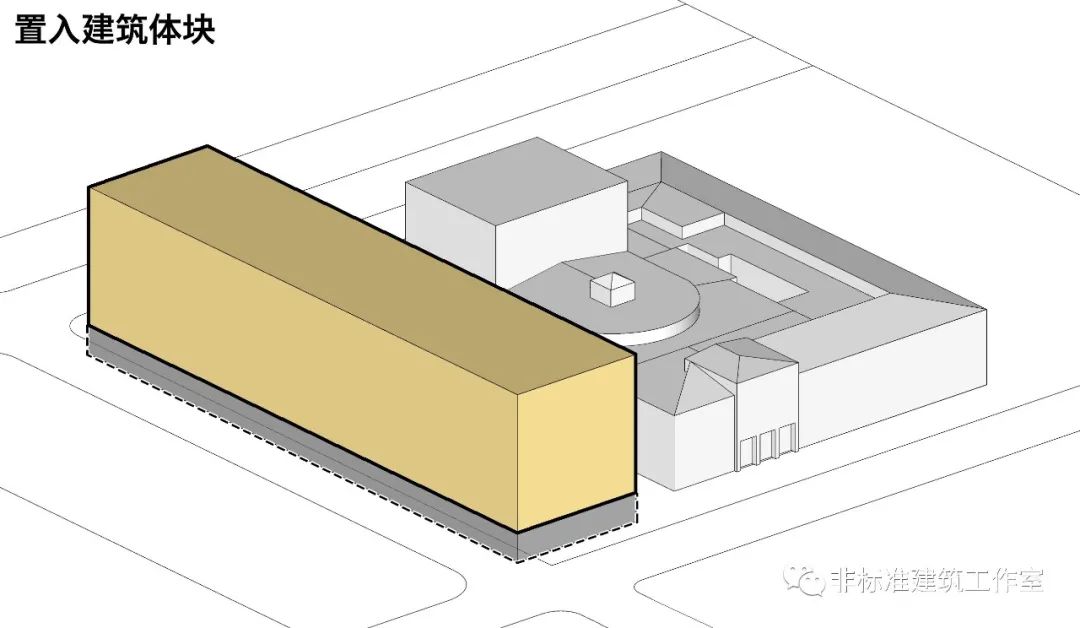

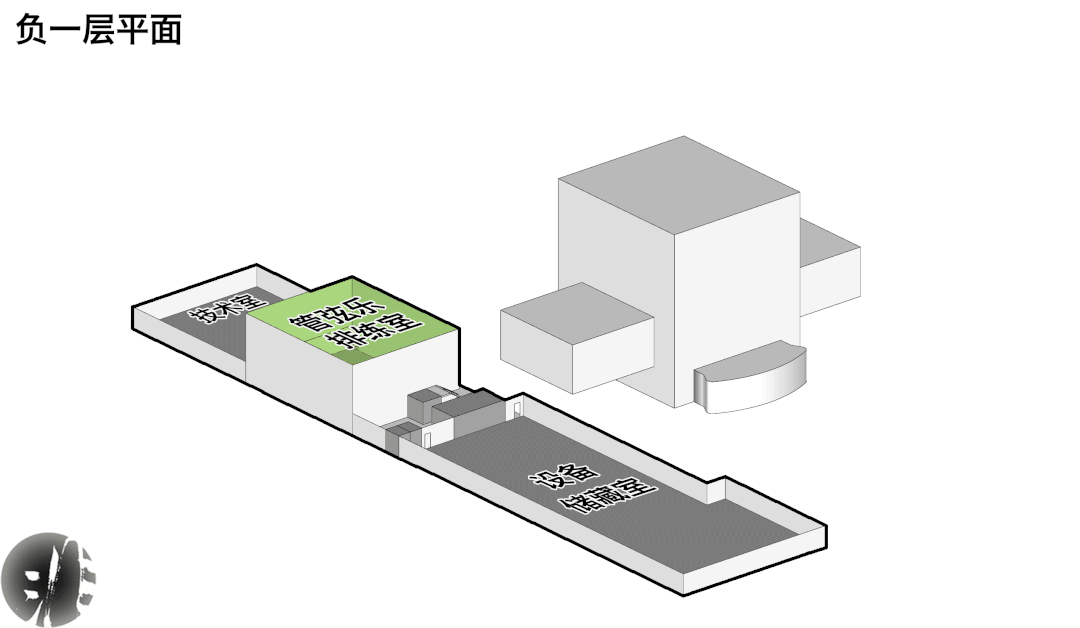

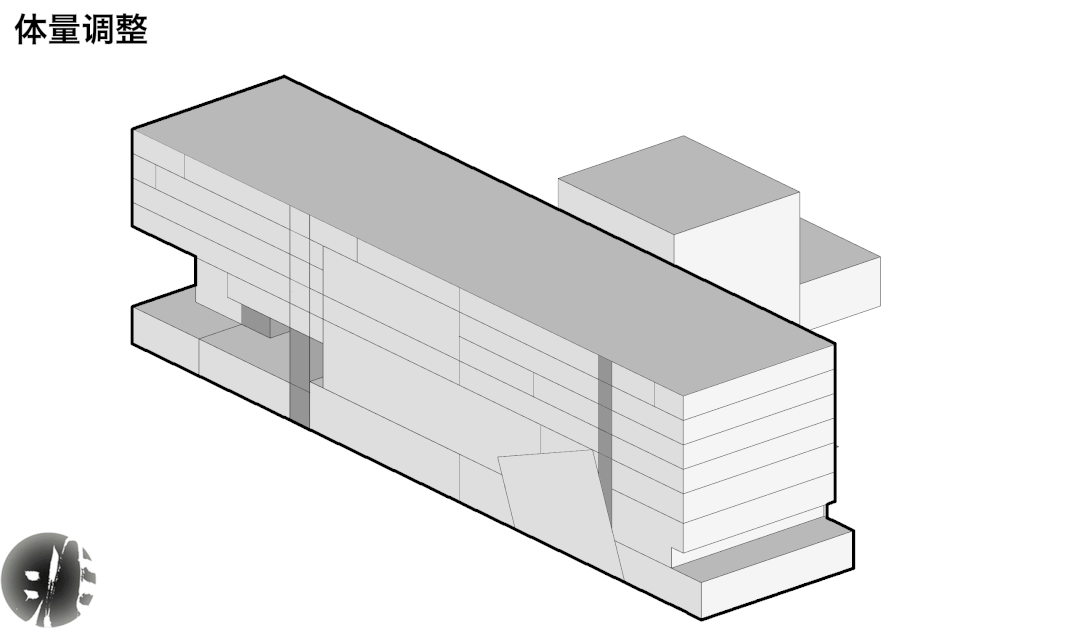

首先根据功能面积要求先拉起一个建筑体块来,为了保证新建建筑与原剧院的体量平衡,将部分空间(乐器储藏、修理室)置于地下一层。


这是扩建,不是新建,所以新建筑肯定得和原剧院连接起来。 依据任务书要求,新建建筑主要包括表演空间、公共空间两部分。那么,问题来了:是表演空间连表演空间,公共空间连公共空间,形成更大的组团呢?还是通过一个新建公共空间和原剧院相连呢? 不好说,说不好,那就试着做做先。

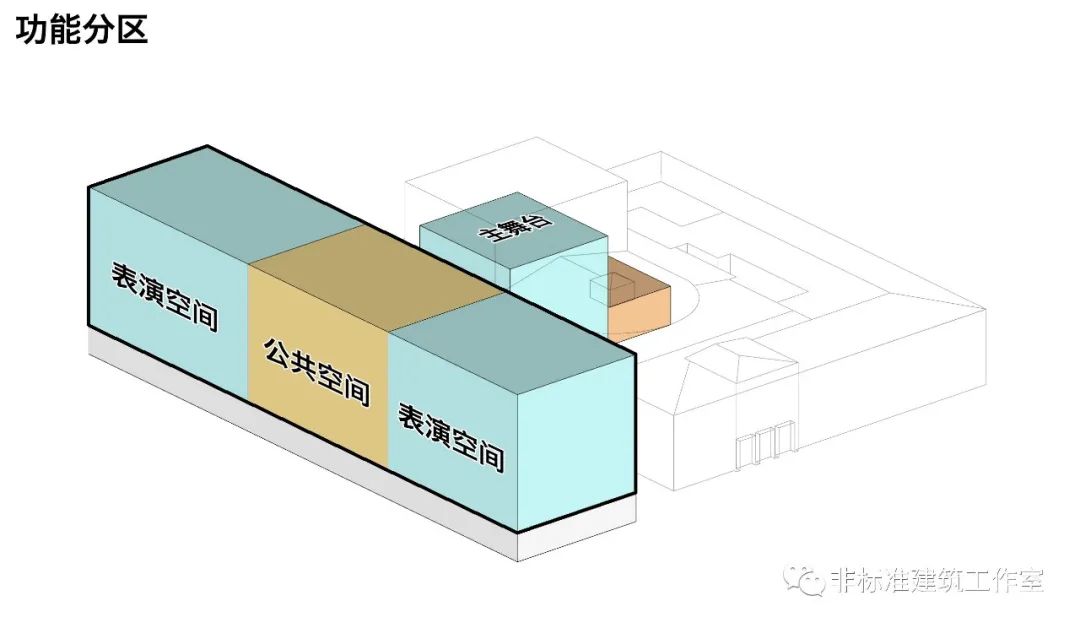

如果是通过公共空间和原舞台相连,虽然沿Glinkastraße大街能够形成极具吸引力的大型开放空间,但却浪费了更具活力的两个街角空间。

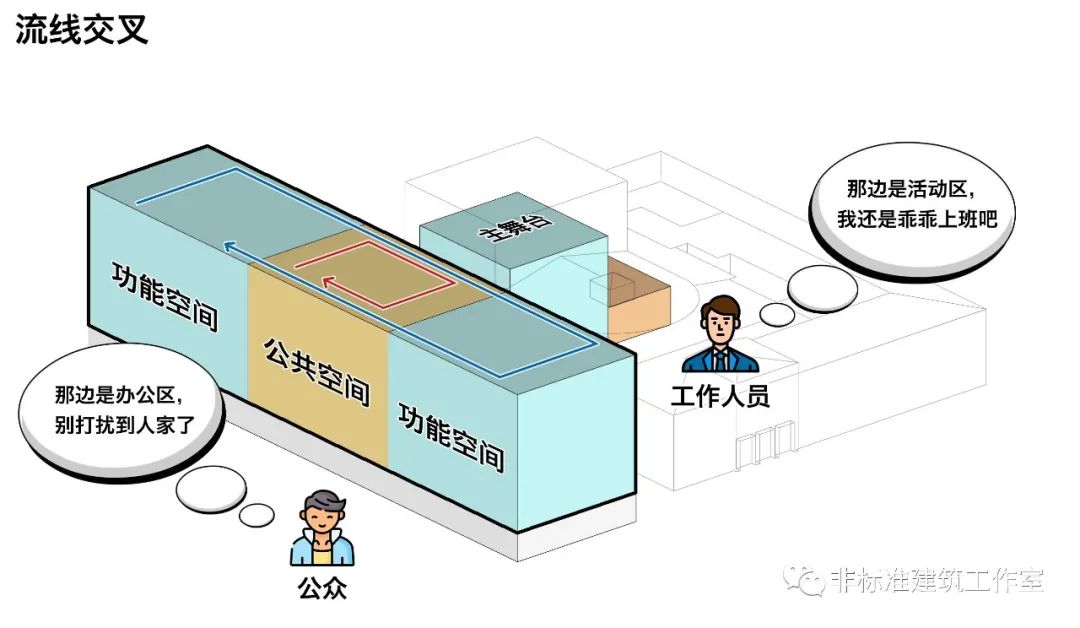

此外,工作人员从原舞台到新建筑舞台需要经过公共空间,工作流线和市民流线难免交叉。pass。

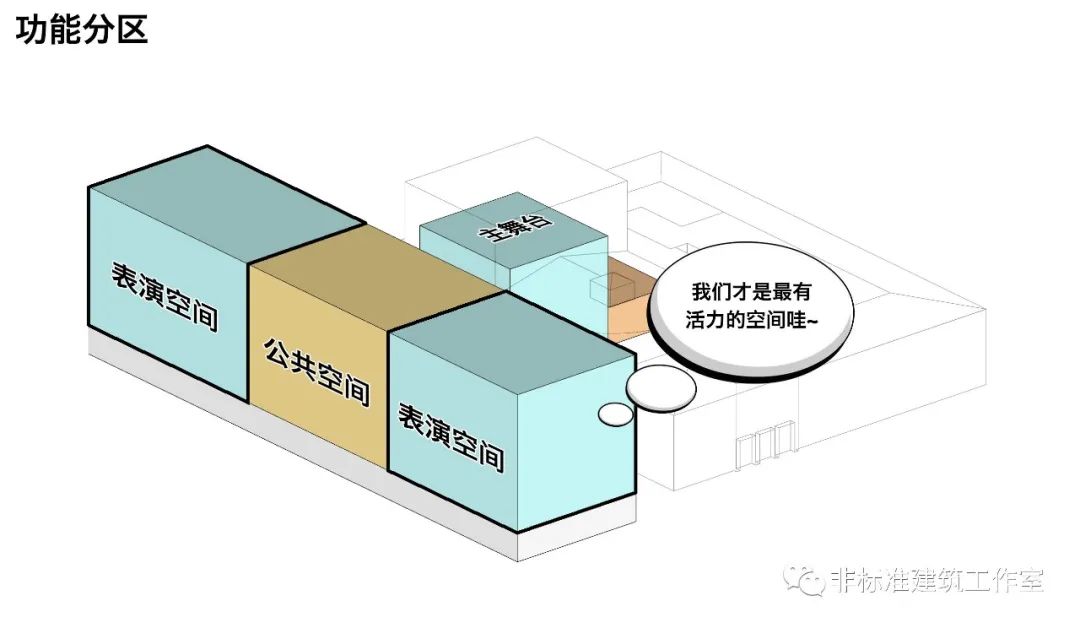

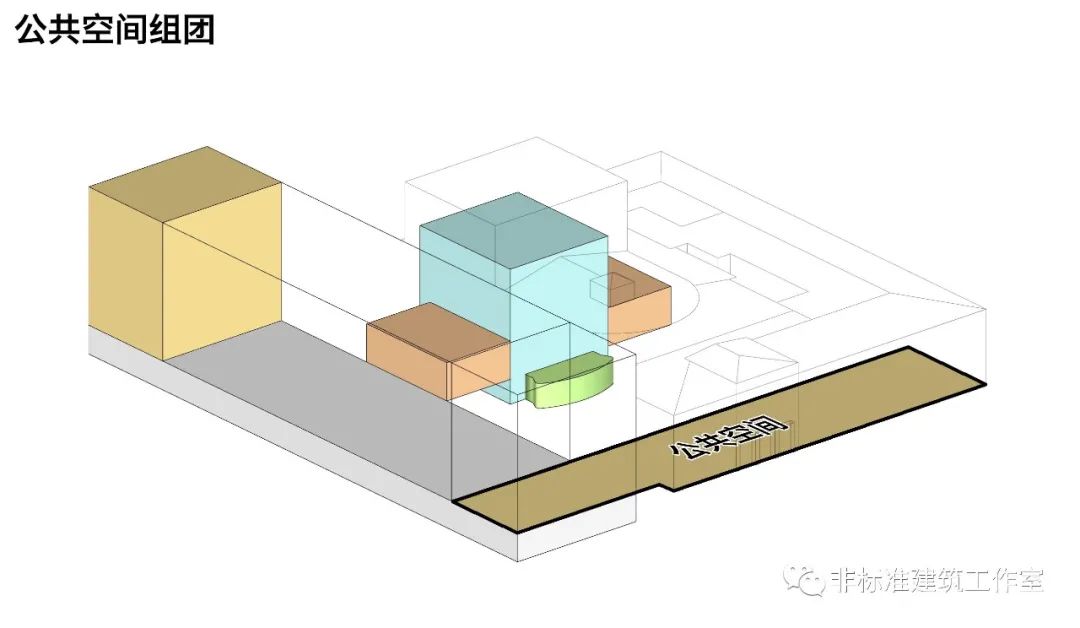

那就还是公共空间和公共空间连,表演空间和表演空间连吧。这样一来,不论是公共空间还是表演空间都能够承载人们更广泛的活动。

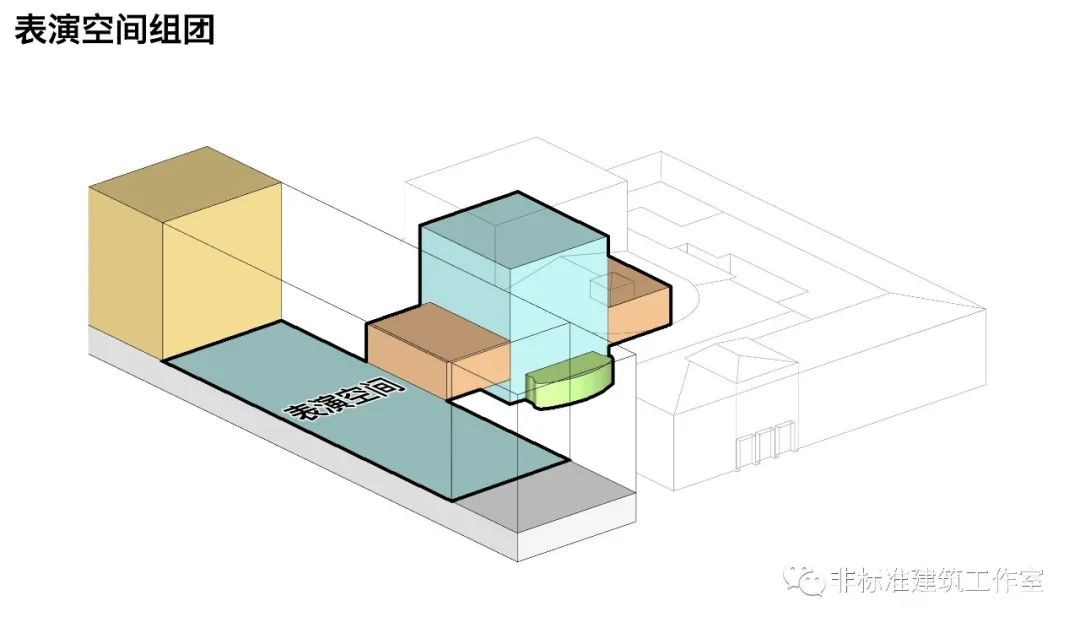

基地南北两侧均为街角空间,空间活力高,可以设置餐厅、咖啡厅、小商业等公共空间吸引人群,同时还可以结合原剧院的门厅设计,形成通用的公共空间。而舞台封闭空间则可结合原剧院舞台进行整体设计,在建筑的核心位置形成一个表演空间组团,由于舞台相连其配套设施神马的都能够共用,演出的效率也大大提高。



至此,很多建筑师的操作都差不多。比如,REX 和 OMA。


那么,接下来就是神仙打架了吗?不!接下来要进行细化设计。

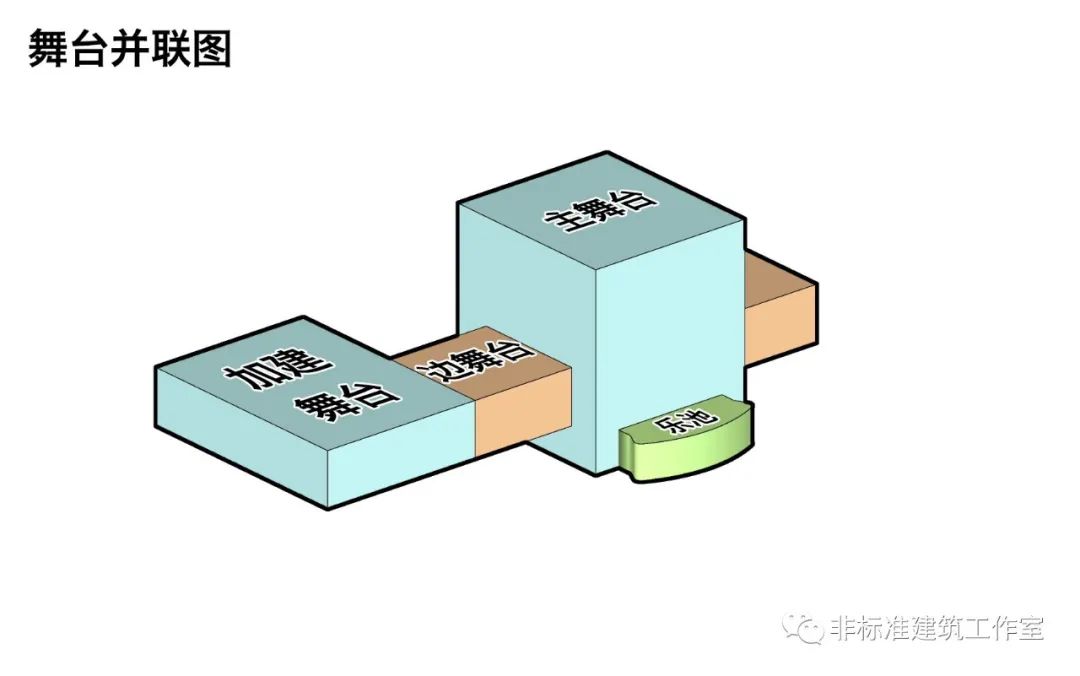

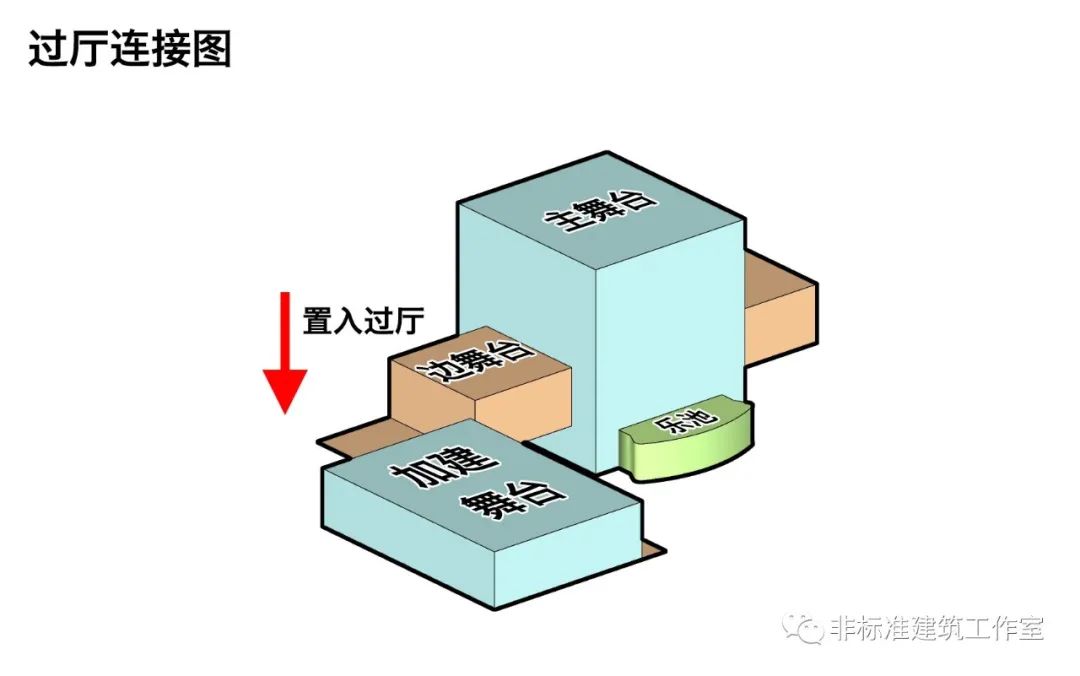

首先,确定新舞台和原剧院边舞台的连接方式。怎么接呢?是直接怼到一起还是加个小厅过渡一下呢?

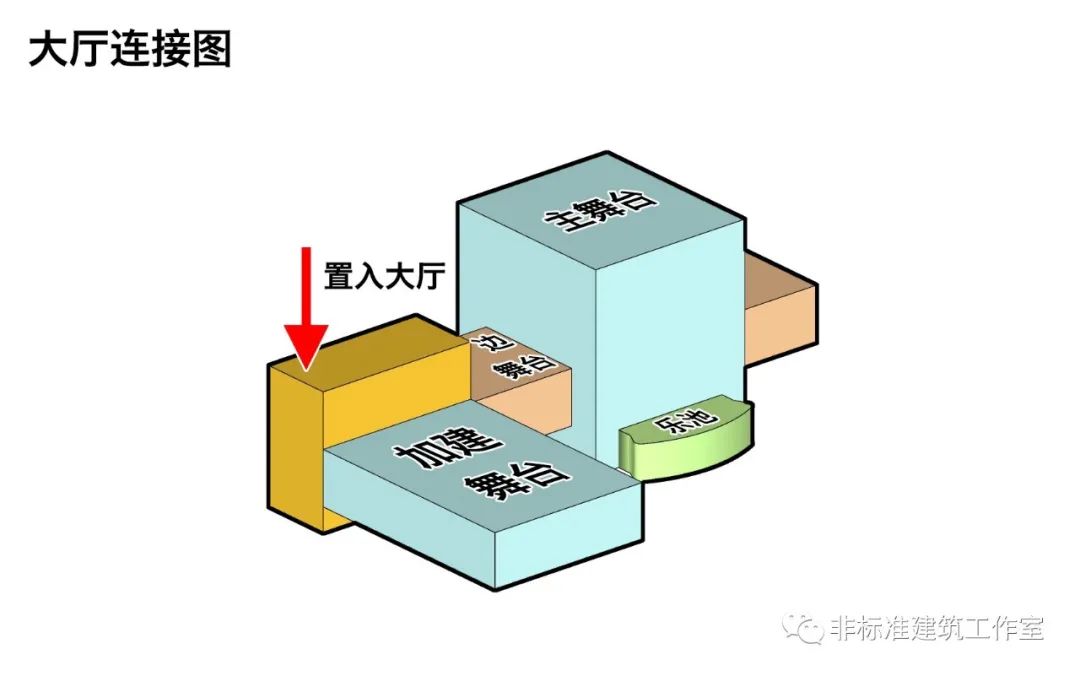

再或者就阔气点儿整个大厅?


Emmm,好像都可以。但问题的关键不在于舞台的连接形式,而在于哪种方式能够在有限的空间中创造出更多的informal空间。 对于informal空间,不同的建筑师也有不同的理解。

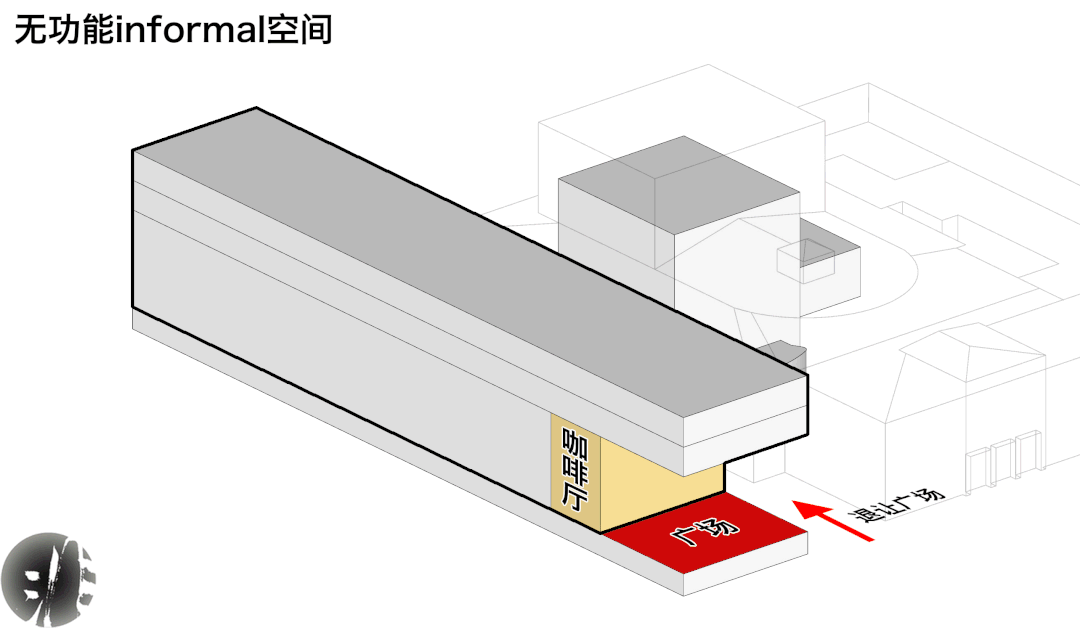

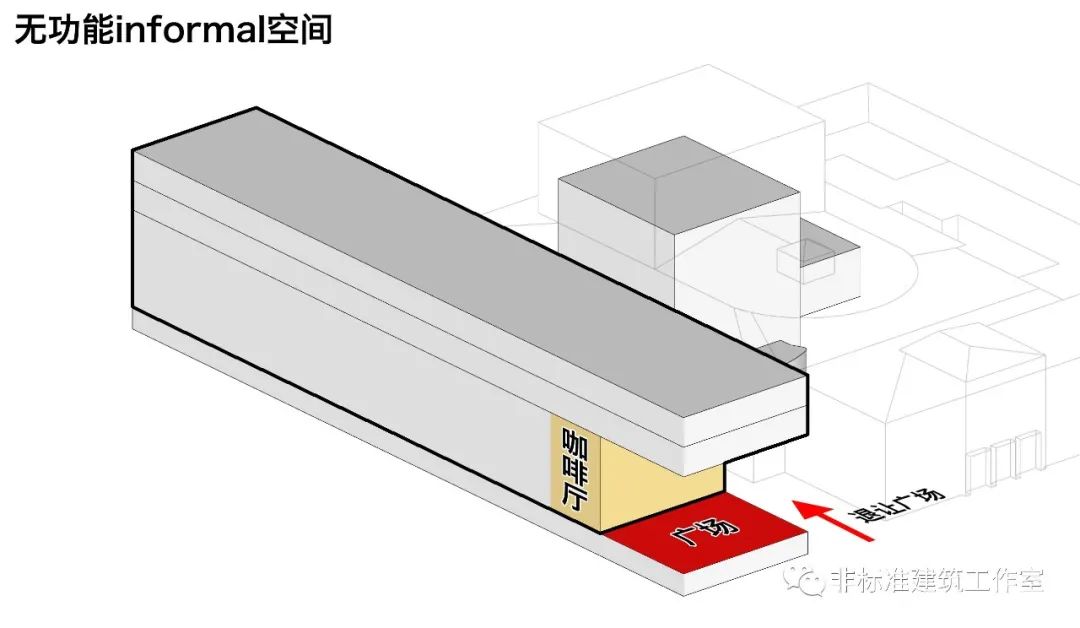

REX认为既然想要开放,那咱就大大方方地开放,无功能限定的大型入口广场来一个。所以REX选择在面向Behrens strasse的一侧退让出前广场,并设置室内咖啡厅。

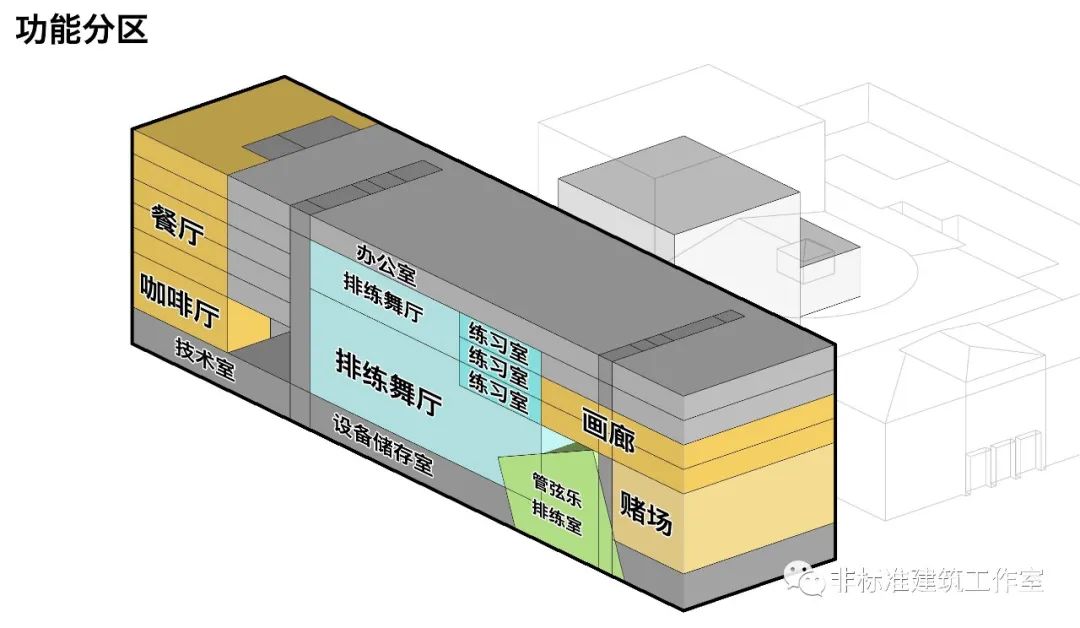

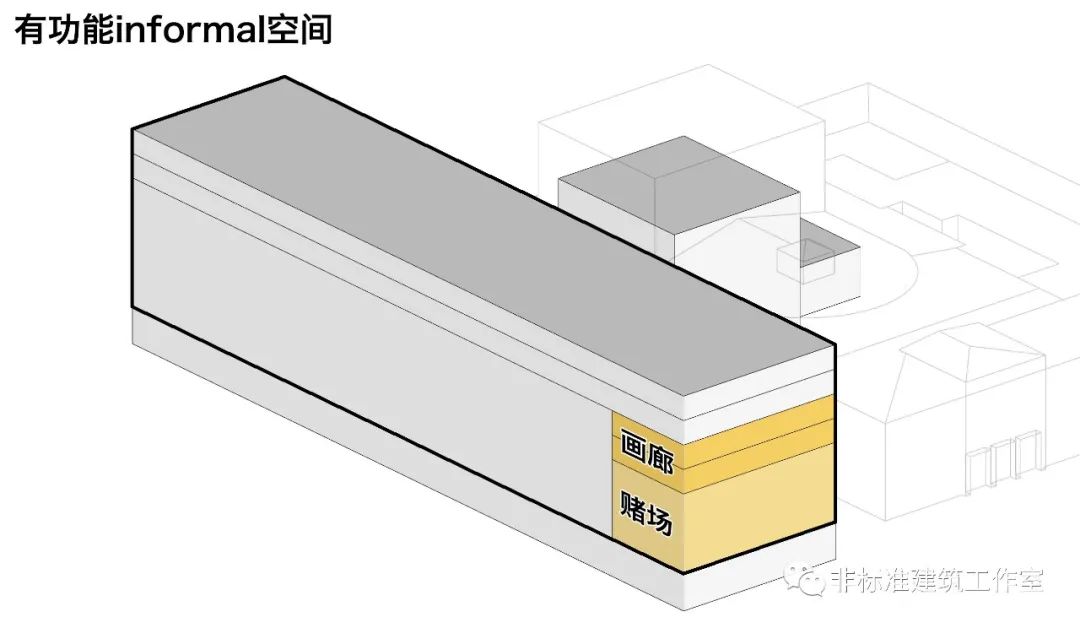

而我们的social天王OMA则认为社交才是王道,有功能的informal空间能够为人们提供适宜的社交话题,因此OMA选择在面向Behrens strasse的一侧直接设置赌场和画廊。
对,就是赌场。不得不说,social天王果然是社交天花板。


社交空间的形式确定后,室内交通的组织也就跟着确定下来。

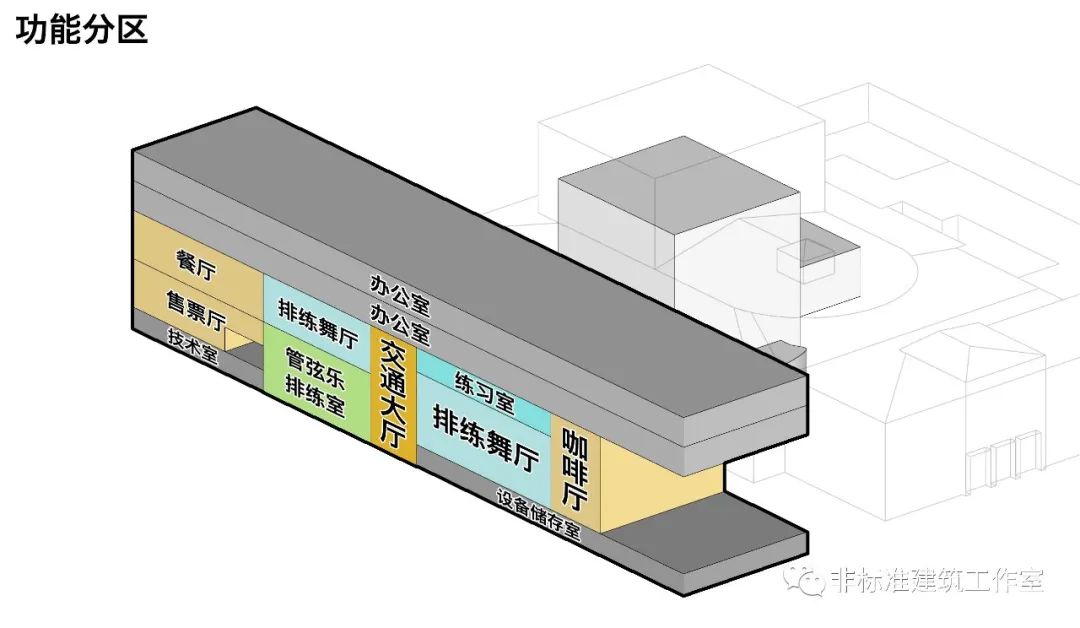

REX为了能尽可能大的留出前广场,内部交通就得尽可能的紧凑高效。选择设置交通大厅的形式连接原剧院舞台和新建表演空间,将两个排练舞台、管弦乐排练室及练习室集中设置围绕大厅设置,提升建筑的绝对效率。


面向菩提大街的一侧设置售票厅及餐厅。同时,顶部二层设置私密的办公空间。


至此,功能分区就完全确定下来了,按部就班细化功能即可。顶层办公设置天窗,自然分隔开放和封闭办公空间。

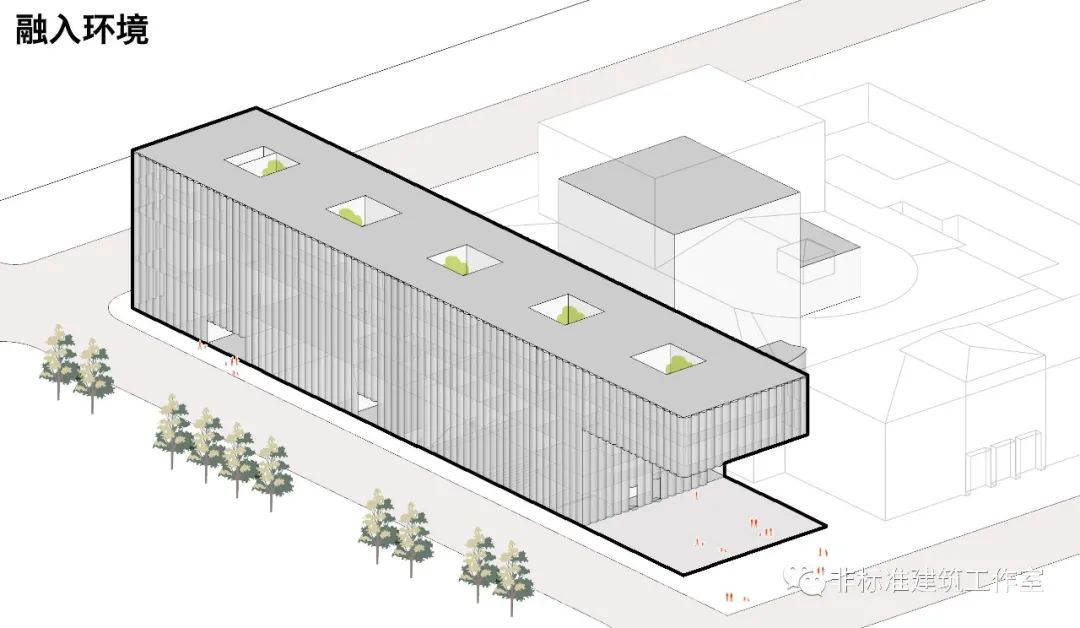

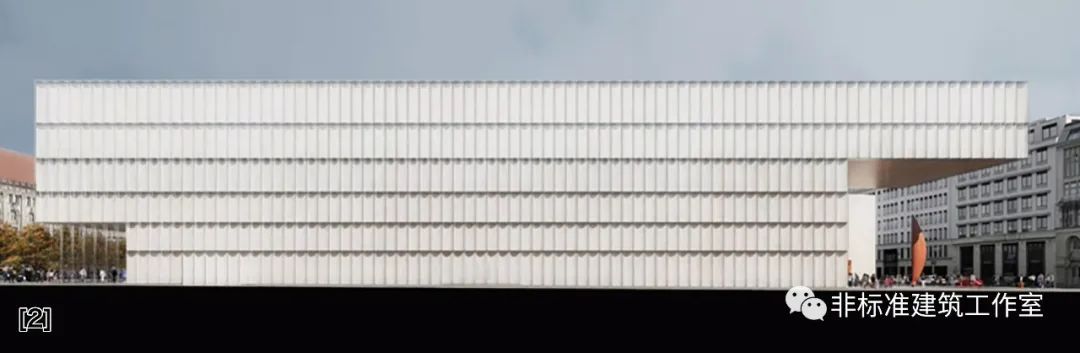

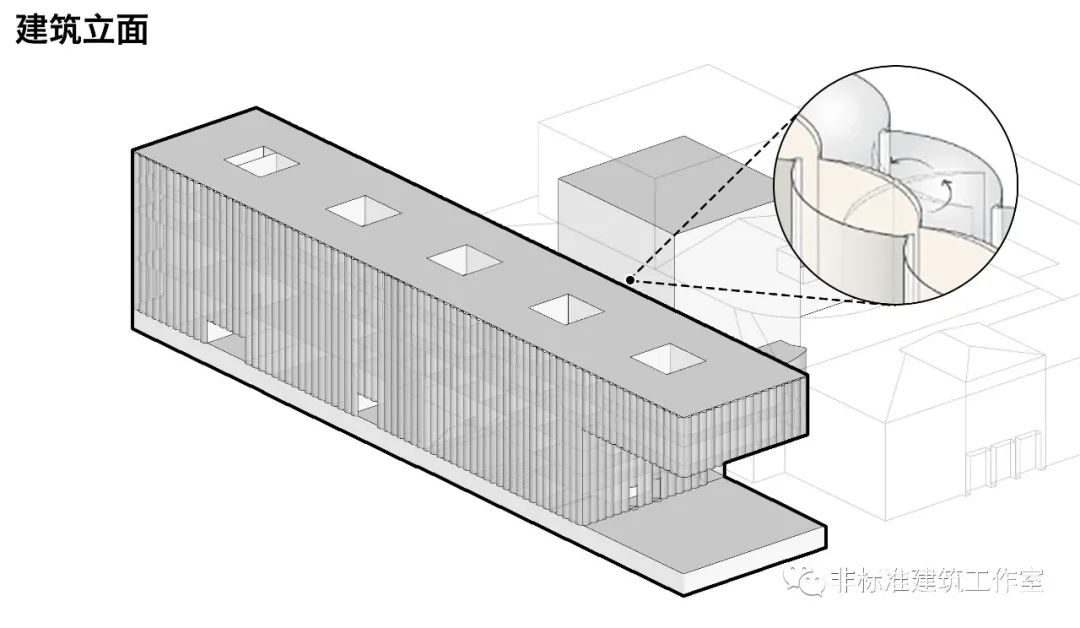

最后,REX设置双层石质百叶窗围合建筑体量,在按需向路人展示内部空间的同时能够保证全日光下以最小的亮度进行排练。

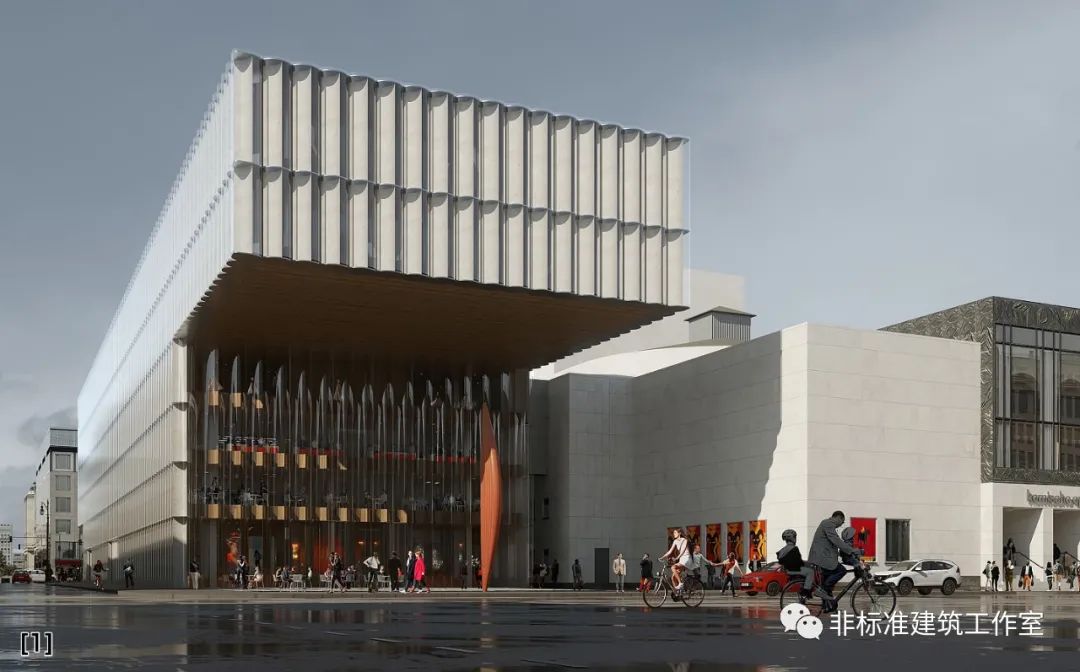

这就是秉承开放理念的REX柏林歌剧院竞赛方案。




再来看一遍全部过程。

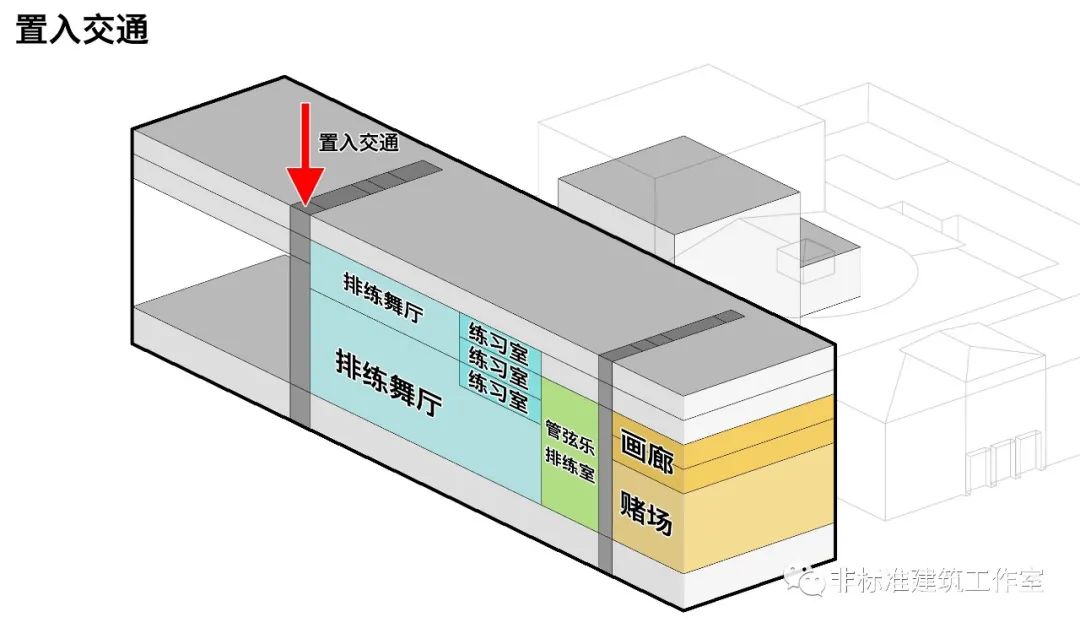

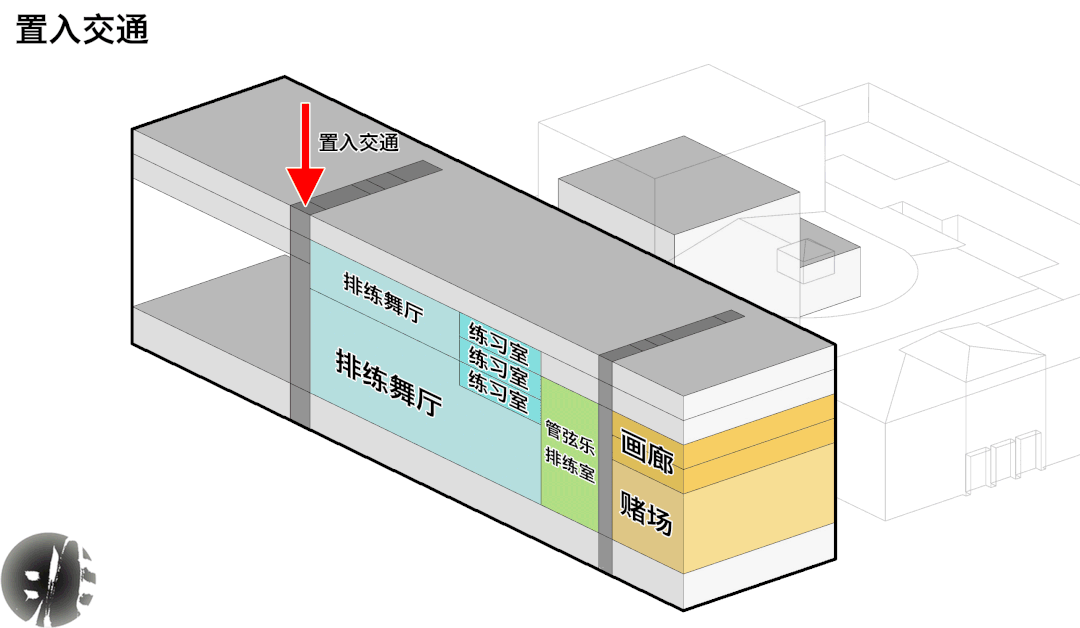

而社交天王OMA则选择了将交通融入到informal空间的形式,增加公共空间多样化行为的机会。同时OMA选择舞台直连,以无缝衔接的方式尽可能多地为informal空间腾地儿。依据功能面积将排练舞台二和练习室与舞台一结合设置。

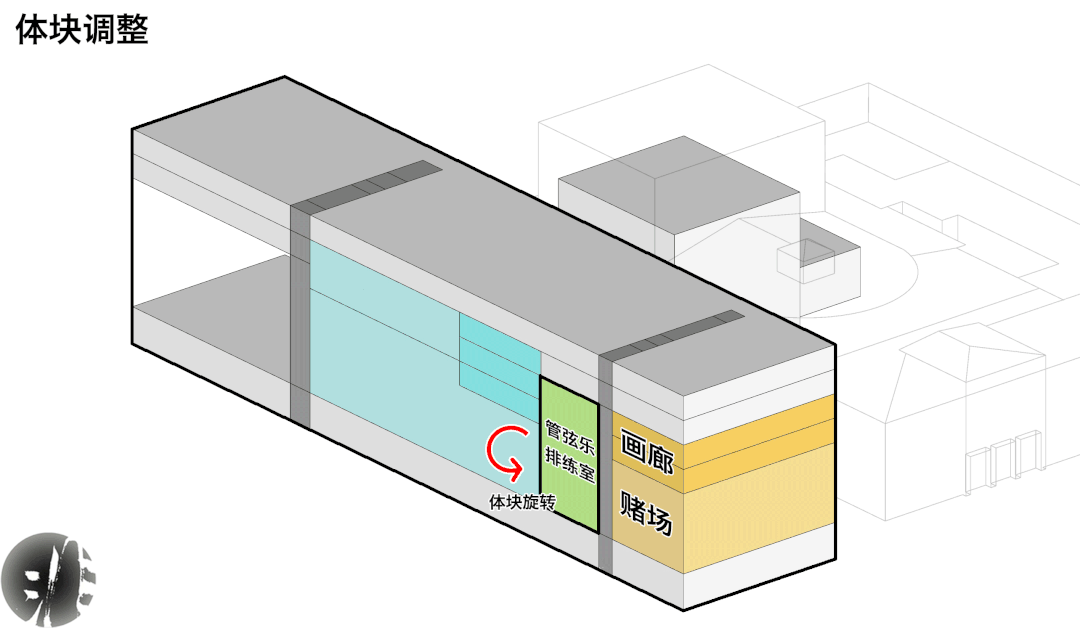

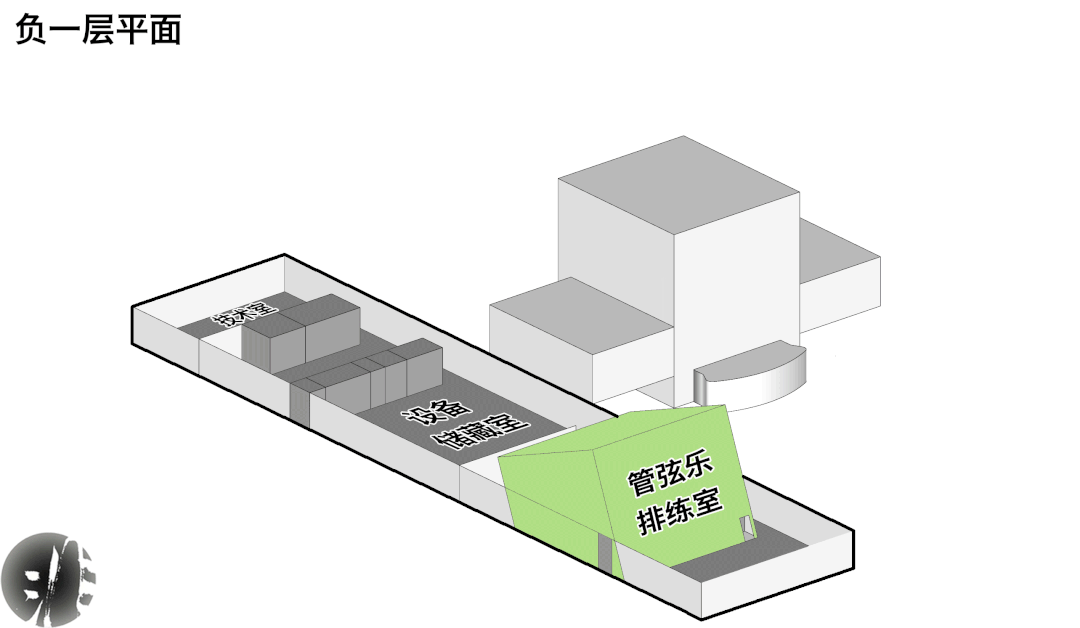

此外为节省空间,将管弦乐排练室部分置于地下并做倾斜处理,扩大公共空间的同时也可与排练舞台的观众席结合设置。



接下来,填补剩余建筑空间,菩提大街一侧设置咖啡厅及餐厅,顶层设置办公空间,地下一层设置后勤空间。



至此,OMA的主体设计也基本完成了。

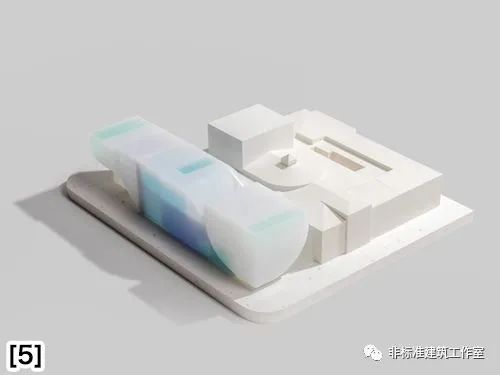

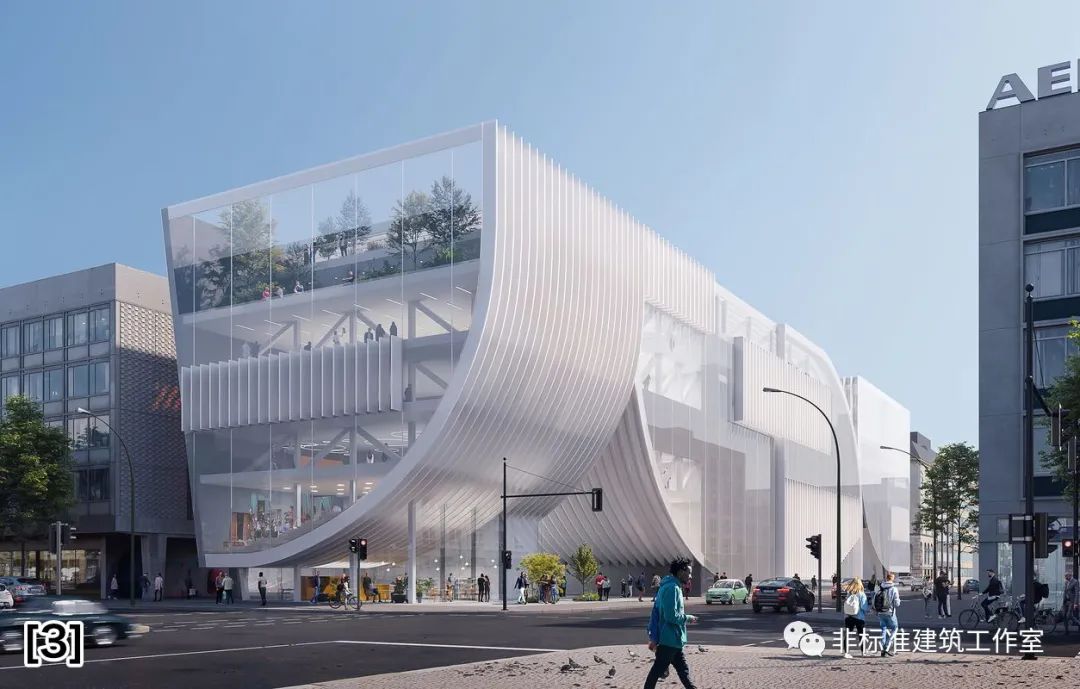

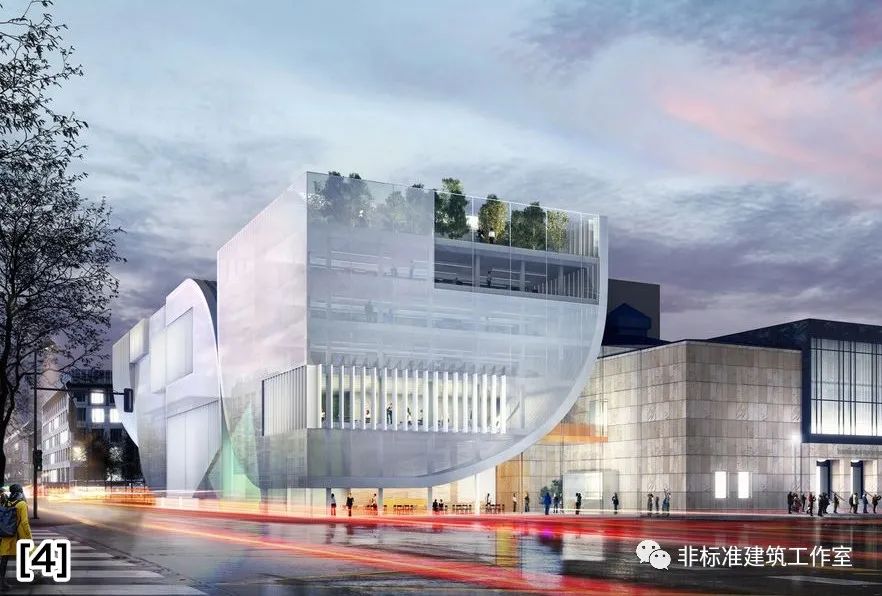

但估计负责这个项目的主创还没被库爷完全带歪,竟然想着好好整整立面。于是主创团派出了细腻认真的女建筑师艾伦·范龙,建筑立面的构成依据内部功能分区,创造了4个弯曲的体量组合,轻盈有趣的体量与前东柏林周围的矩形块形成鲜明的对比,形成一种剧院幕帘的轻巧形象。


立面由移动的薄片制成,形成了不断变化的建筑形象,低调地向城市开放。


这就是OMA的柏林歌剧院参赛方案。



再来看一遍全部过程。


所以,你猜项目最终花落谁家了呢? 这个世界的可爱之处就在于就算弱肉强食,但也总有少年能屠龙。 前方高能反转!

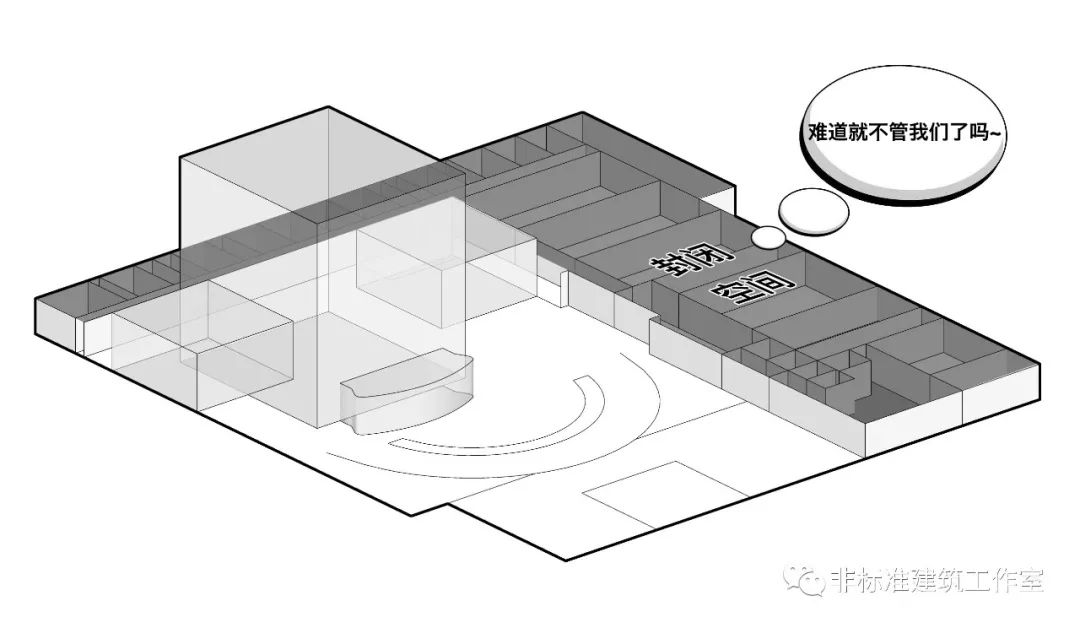

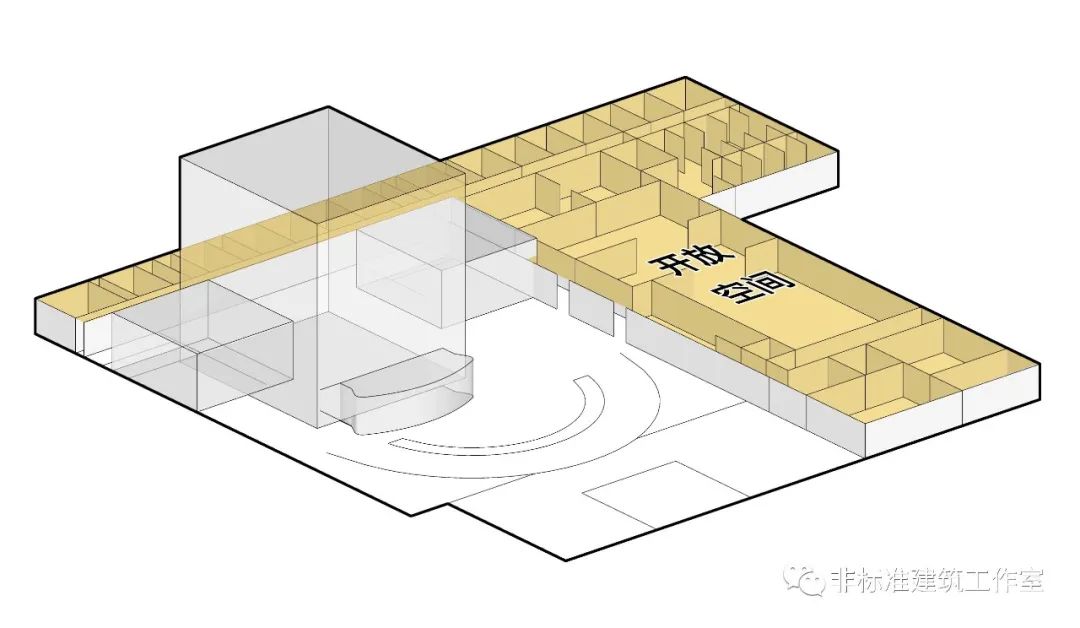

这是扩建竞赛,虽然甲方爸爸明确表示不让你祸祸原剧院,但这并不代表让你喜新厌旧独自美丽,甚至勇气爆棚成为leader。 说白了,有好事儿你还得尊老爱老。你们这帮建筑师口口声声informal好informal棒,那咋不带着原剧院一起玩?将informal空间形成一个整体,让封闭的古典建筑也开放起来,毕竟大家好才是真的好。 所以原剧院表演空间以外的部分,同样也可以informal。建筑师要做的便是在不过分拆除原剧院封闭墙体的前提下,对其剩余空间进行再造,与新建建筑一起壮大informal空间,一起开放起来。


而真正做到这一点,最终打败两位大佬的则是我们的一号选手kadawittfeld architektur。
其实也没有特别的大手笔,简单打通几面墙,形成大型活动空间,这原本的封闭空间啊也就成功被激活了。

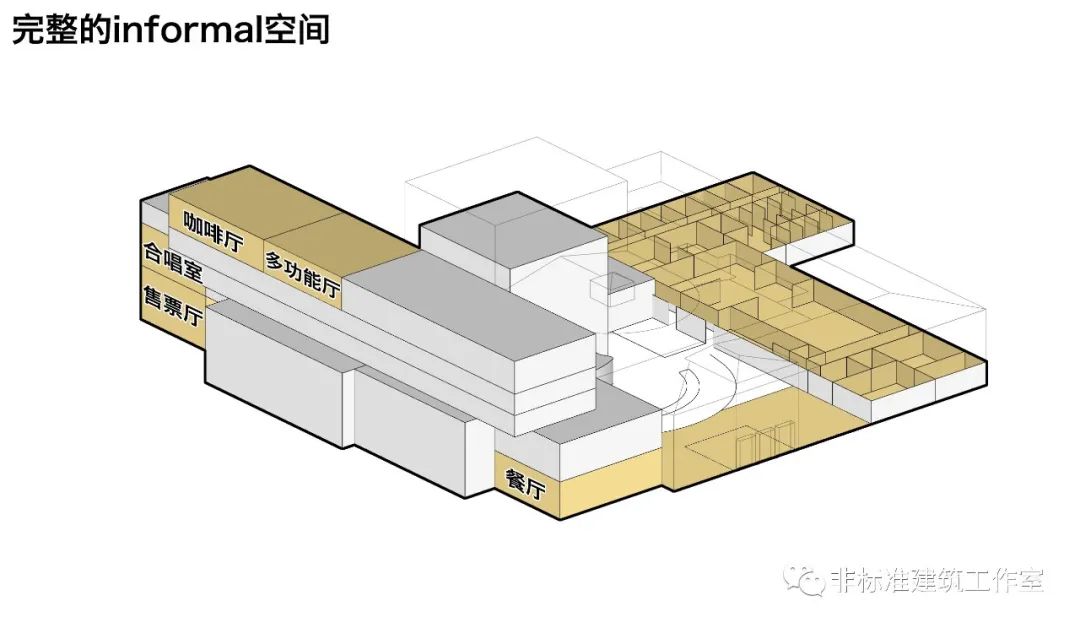

形成了完整的informal体系,无名小卒打败大佬也实属正常了。

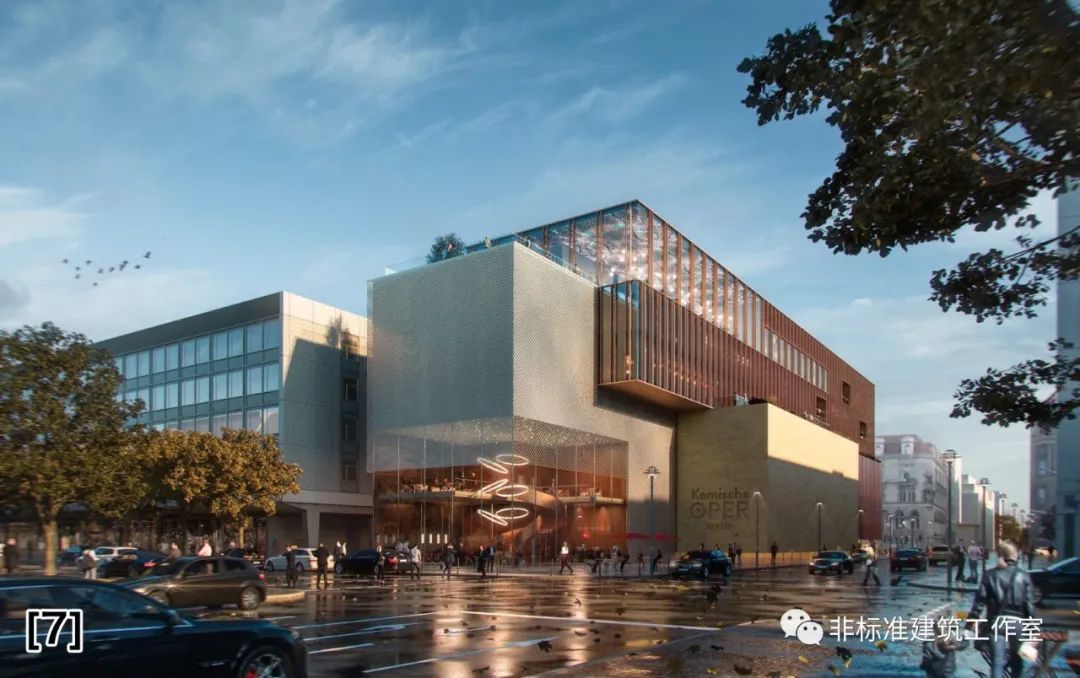

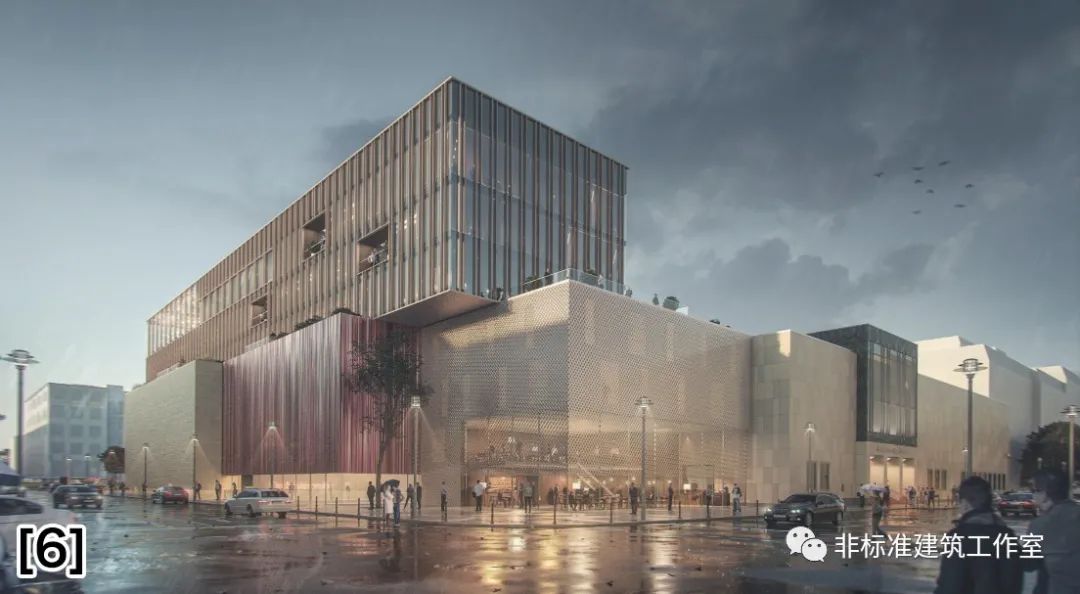

这就是来自于kadawittfeld architektur的最终中标作品。



小说一般都是这样写的,孤独求败就真败了,广结善缘的才是主角。 独美易凋零,集美才是永恒的塑料花。


图片来源:
图[1]、[2]来源于https://rex-ny.com/project/komische-oper-berlin/
图[3]、[4]、[5]来源于https://www.oma.com/projects/komische-oper-berlin
图[6]、[7]来源于https://www.kadawittfeldarchitektur.de/projekt/komische-oper/
其余分析图及动图均为作者自绘,转载请注明。
