不会演的,越认真,演得越差!
《扬名立万》


拆房:翟飞  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松



世界的运行规则就是:你变优秀了,其他的事情才会跟着好起来。 而你变优秀的规则是:不要去做那些你达不到优秀的事情。 人以群分,物以类聚。处着别扭的朋友交不了心;做着别扭的设计交不了差。立身成败,在于所染。


有人逢山能开路肯定是有勇气,你能逢山去买票也算有闲情逸致。 有人遇水能架桥绝对是真的棒,你能遇水去游泳也绝对是真的浪。 心想事成的意思就是心里只想能成的事儿。

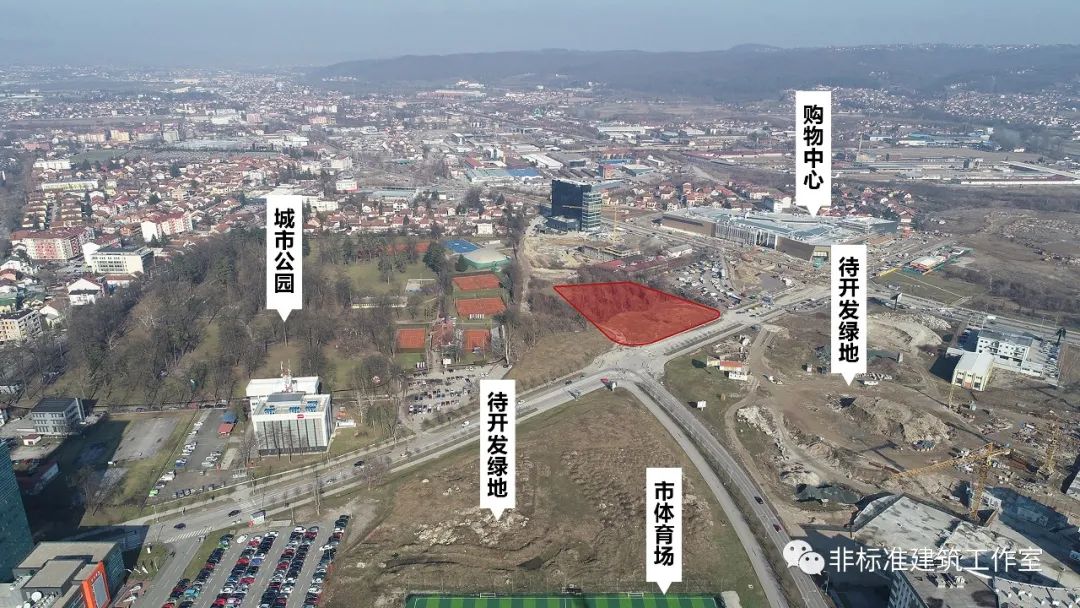

波黑塞族共和国最大的都市巴尼亚卢卡这些年都一直在努力搞发展。比如,在城市北部的那一片废弃军事用地,就被陆陆续续的建起了公园、购物中心、体育场......

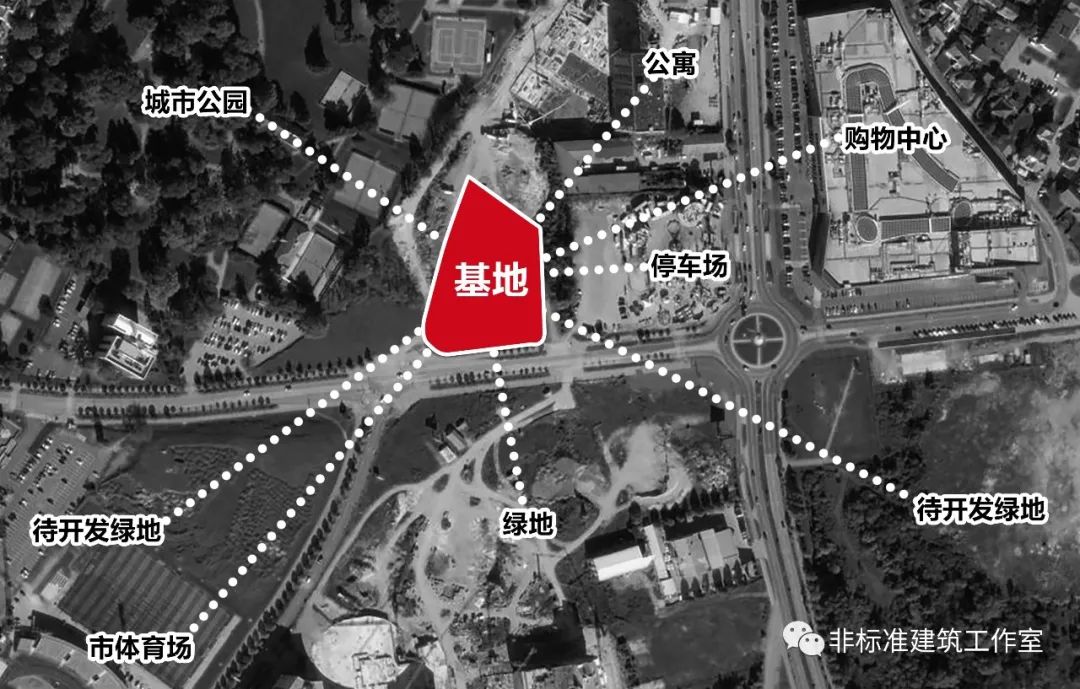

2020年,政府大大又开始在这儿筹备新建一个多功能会议中心。且抛出了一个大女主剧本——基地位于已开发的大型公共设施和未开发的绿地正中间,妥妥的C位出道,很有众星捧月的味道。


总用地面积约8500㎡,政府大大要求在基地上建设四个音乐空间:3200㎡的1500座音乐厅、2400㎡的 750座歌剧院、600㎡的200座小音乐厅以及1200㎡的爱乐乐团总部。此外还有3000㎡的会议中心、2000㎡的餐厅、3900㎡的展厅、2000㎡公共空间以及4800㎡地下停车场。
所有建筑面积共计35000㎡。


从任务书里不难看出,虽然包括观演和会议在内的特定功能占据了较大的面积,但同时也设置了比重相当的公共开放空间(展览、餐饮等)。所以,这个项目的野心并不仅仅是提供演出会务需求,而是打算作为新的leader统领周围一众公共设施形成新的城市中心,促进新区发展。(作为该市发展成为东南欧文化、旅游和服务中心的战略目标的一部分。)


换句话说,这个竞赛其实是一道命题作文——新建筑如何在提供功能服务的同时,让整个地区更加开放? 而一般情况下,“命题”的意思就是送命题。
什么叫开放?“开放”这个词本身就很开放啊。没有最开放,只有更开放。只要你的开放不是甲方想的那个开放,那就叫不开放。


来自西班牙的Cosmos Architecture属于比较擅长遇水游泳浪里个浪。
与其去猜甲方的开放,不如自己先放开了。支棱起来再说。 小C是个直肠子,咱不知道怎么让地区开放,咱就知道怎么让场地开放。这题老师讲过,叫底层架空。
那就架吧,最大化的架——把建筑全部抬升,底下形成开放的广场(周围绿地很多,也不缺公园了)。

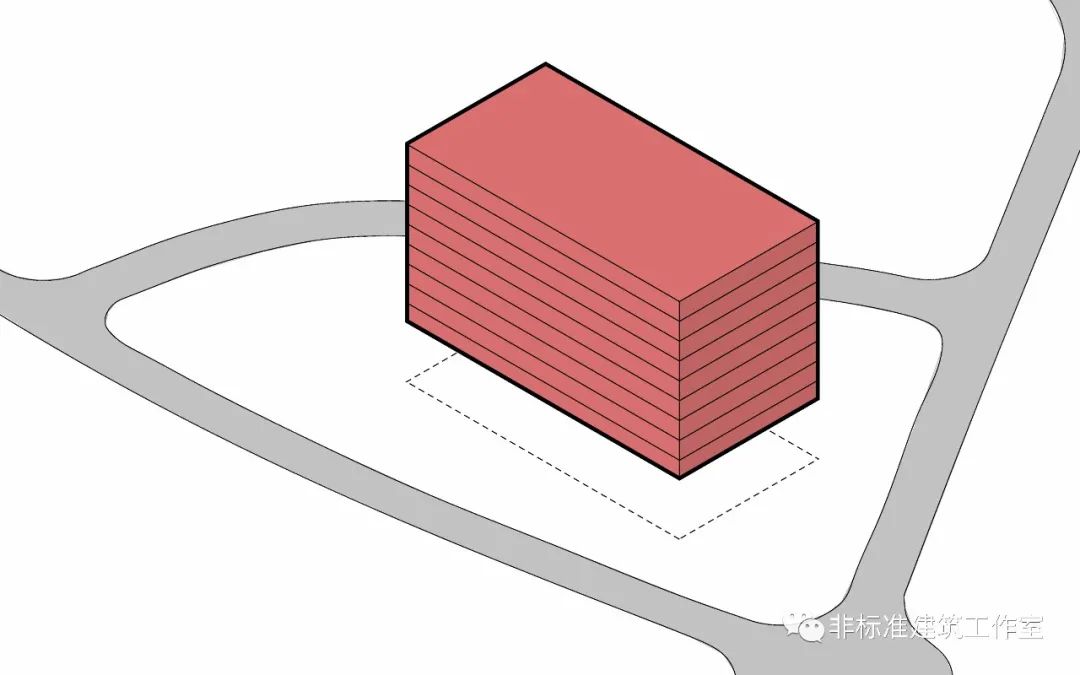

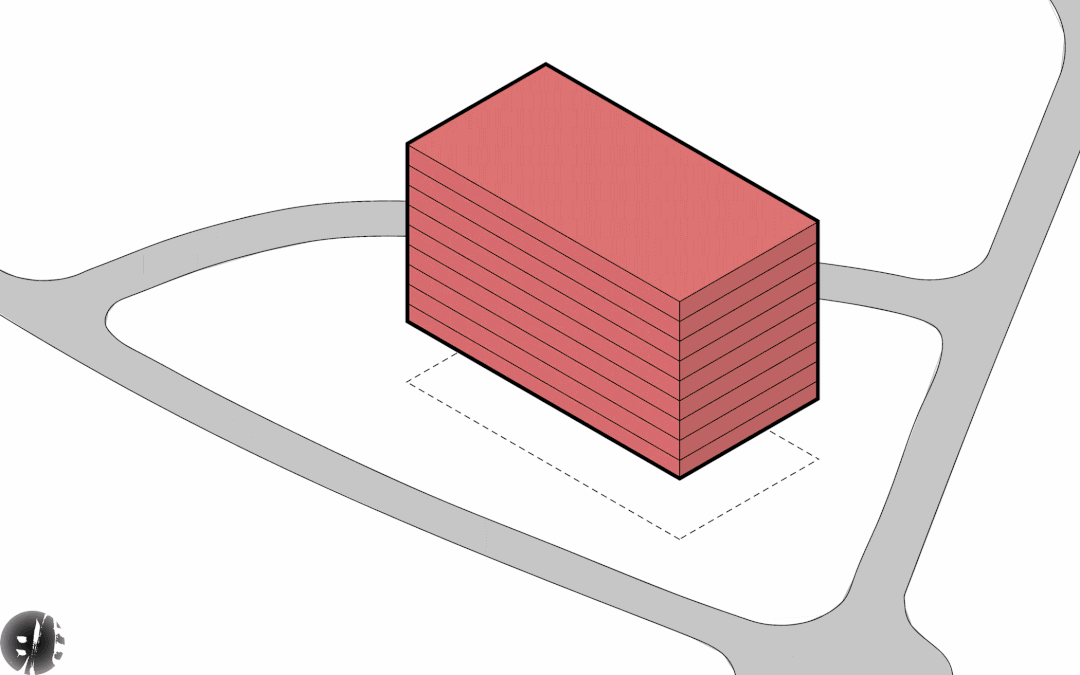

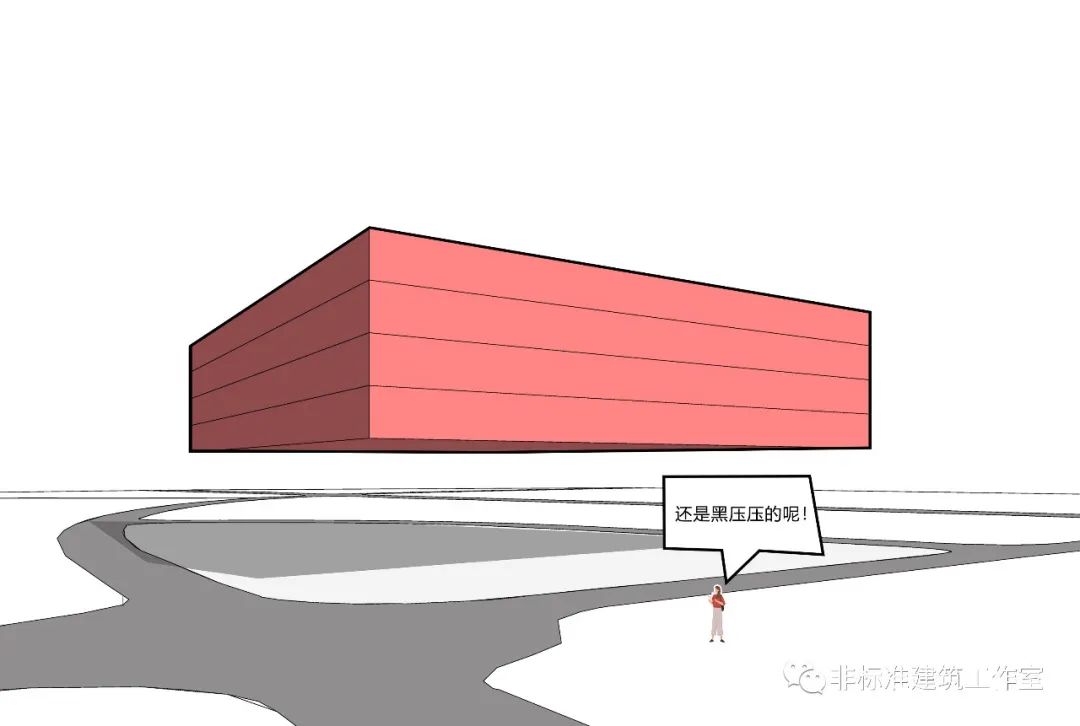

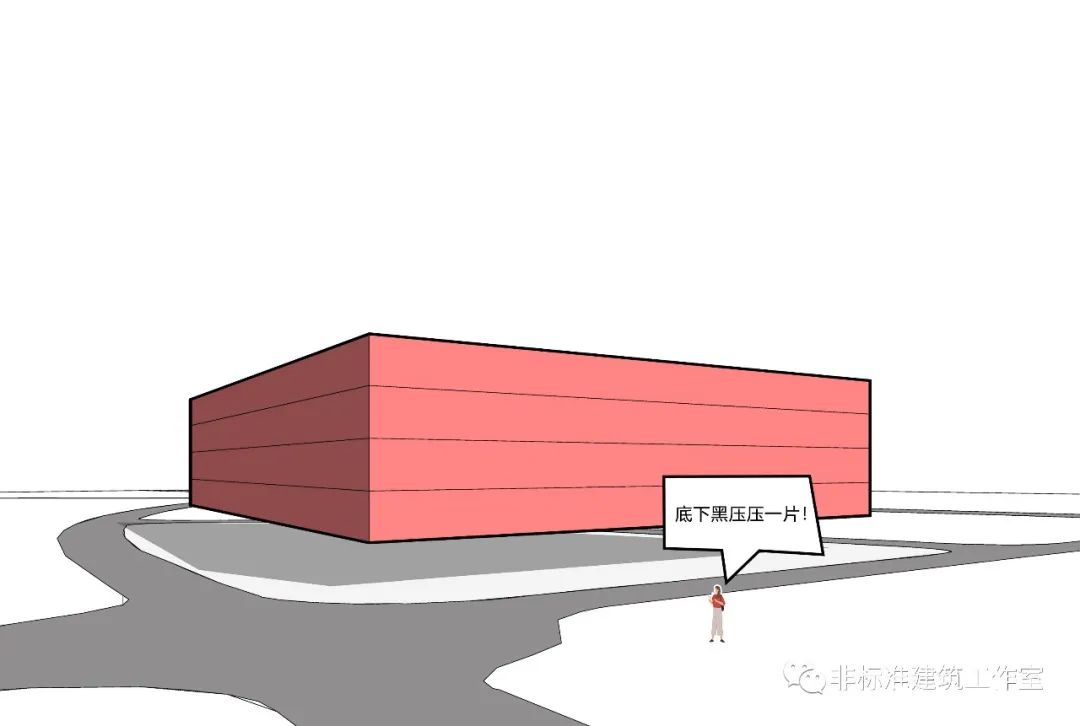

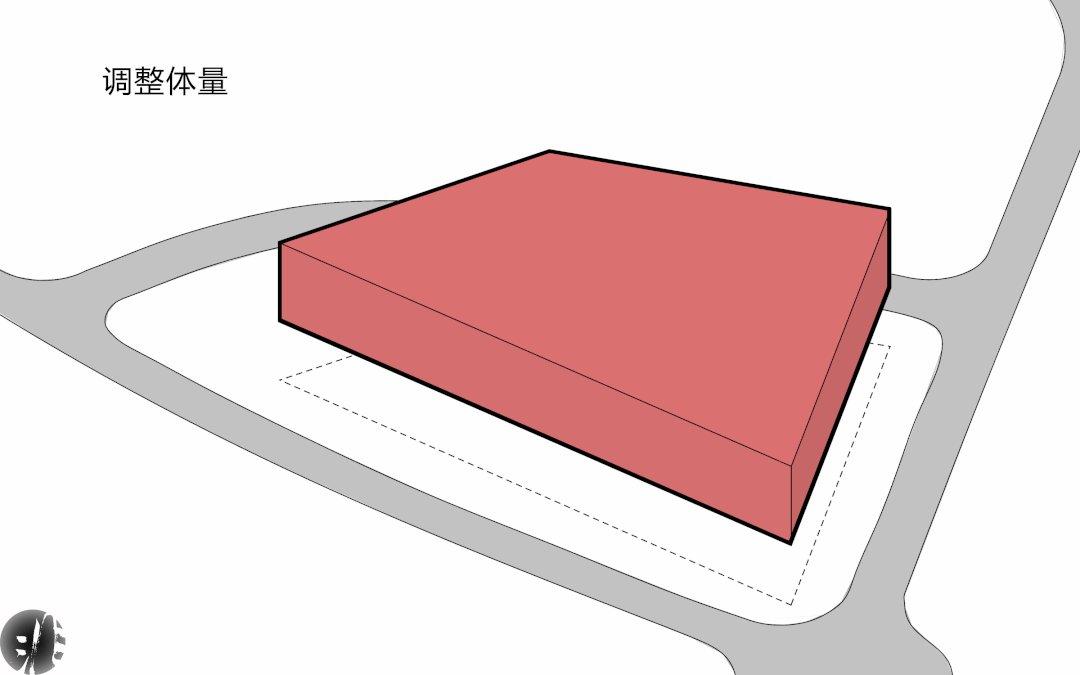

要抬升建筑,那就得确定建筑的体量。因为这决定了你的底层广场是真开放还是假开放。如果按照地形大小,建筑全部铺开——很明显,8500㎡的顶子,底下只有黑压压的一片。

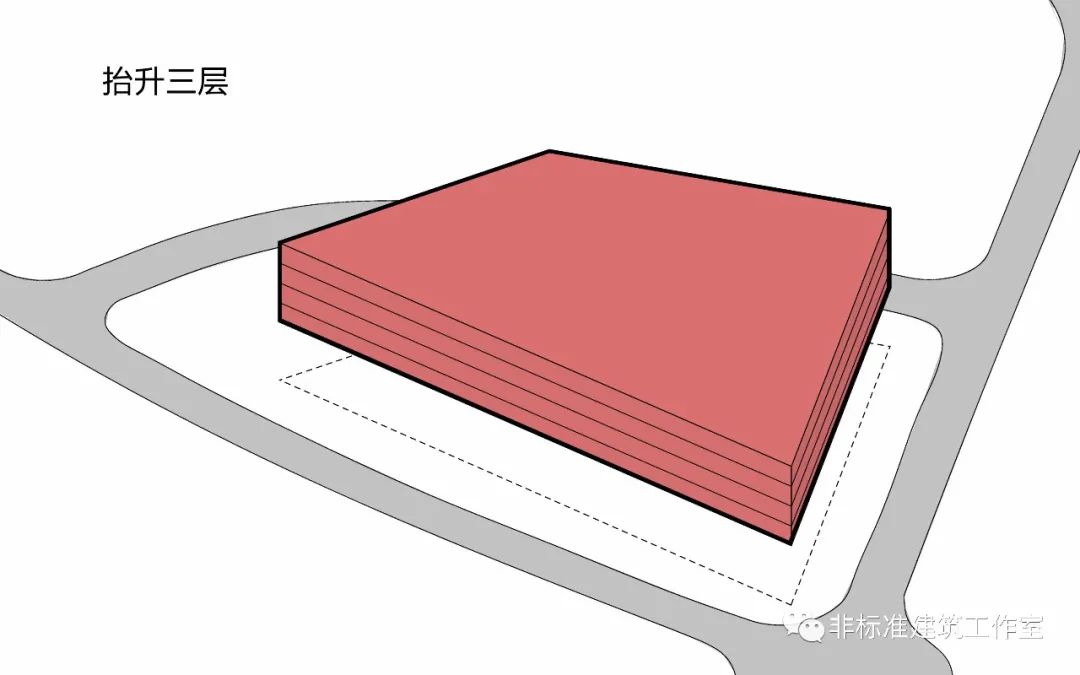

那咱可以多抬升几层。比如,三层。



抬升三层不仅采光还是老样子,而且因为建筑进深大,势必要落下更多的交通核以及结构支撑;你这开放的广场就会被分割成七零八碎,满目柱子啊~不对,采光不够,柱子根本看不清。

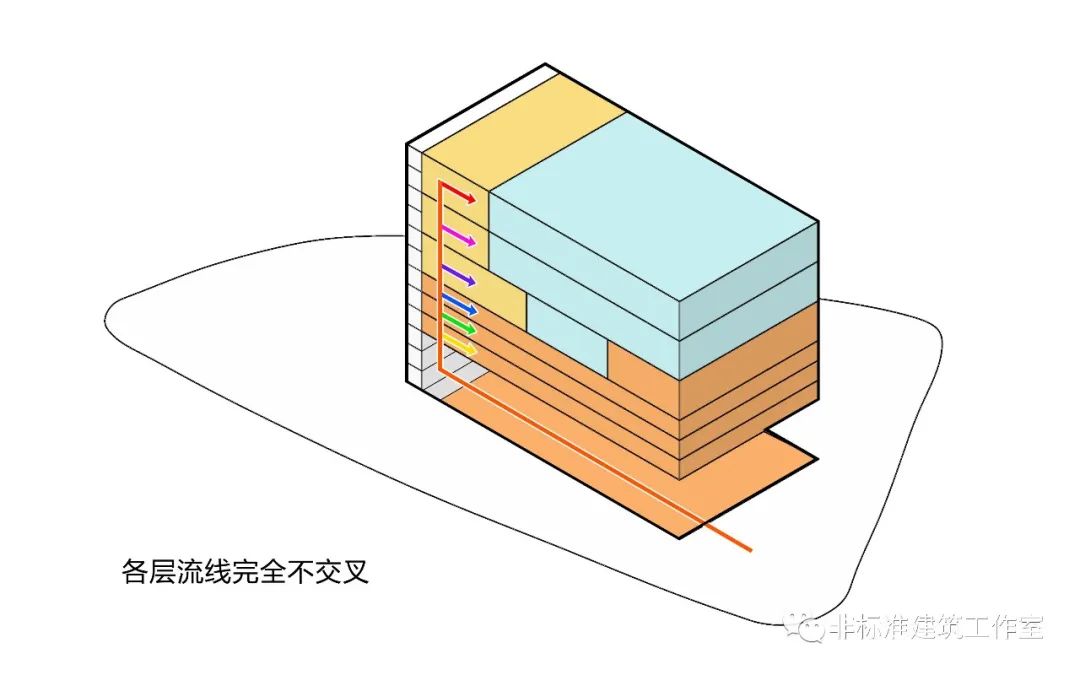

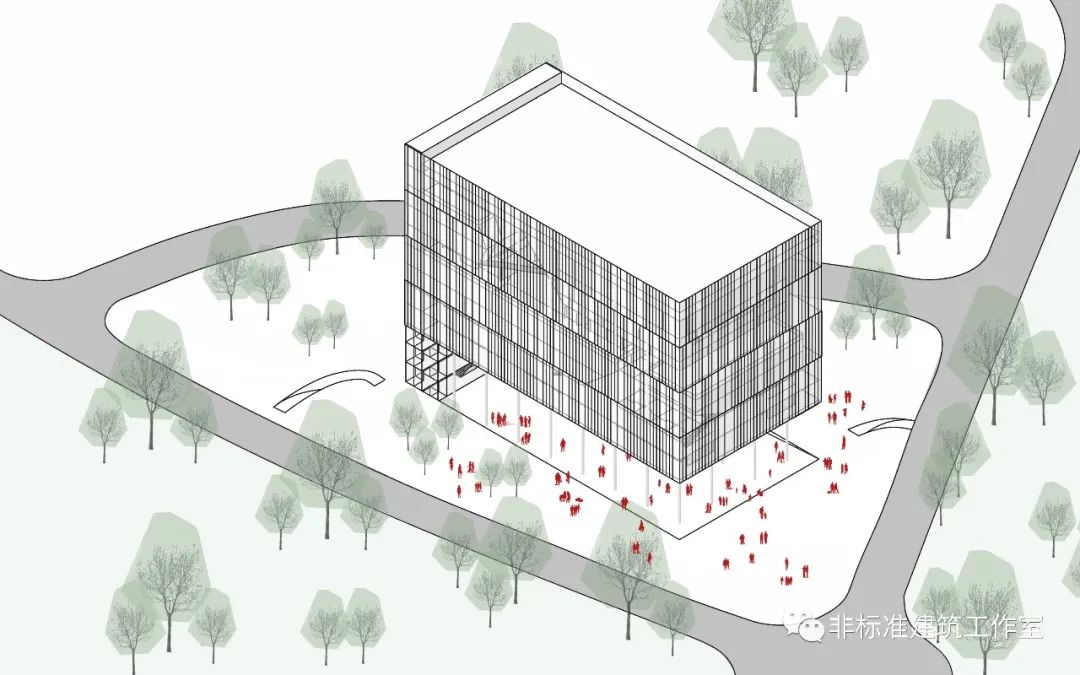

小C经过缜密的计算,结合功能面积要求,最终确定了3000㎡作为建筑底面积。既保证底层采光,也保证同层功能不交叉(一层一个功能或者多层一个功能)。并且为了让广场采光更好,采用长条体量,减小进深。

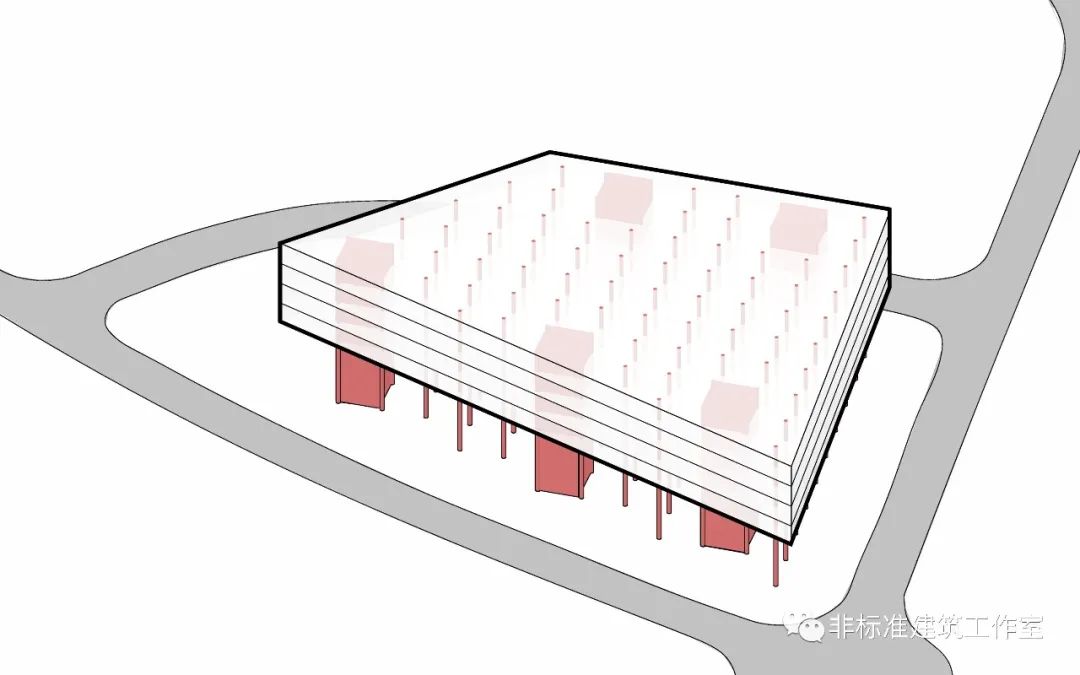

又根据缜密计算,把体量整体抬高三层,也就是约15米,让整个底层都洒满阳光。

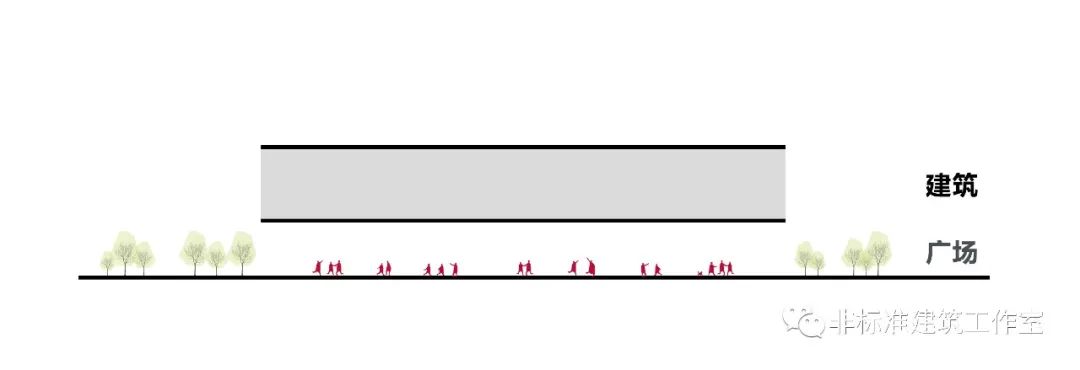

现在场地倒是开放了,但建筑被抬升了十几米,真正的被“架空”了。
咱就是说不能为了场地开放就牺牲掉建筑的开放吧。


所以,现在小C的问题就变成了——如何在保证场地最开放的同时保持建筑的开放?
建筑被抬升了三层,首先得把人运上去吧。

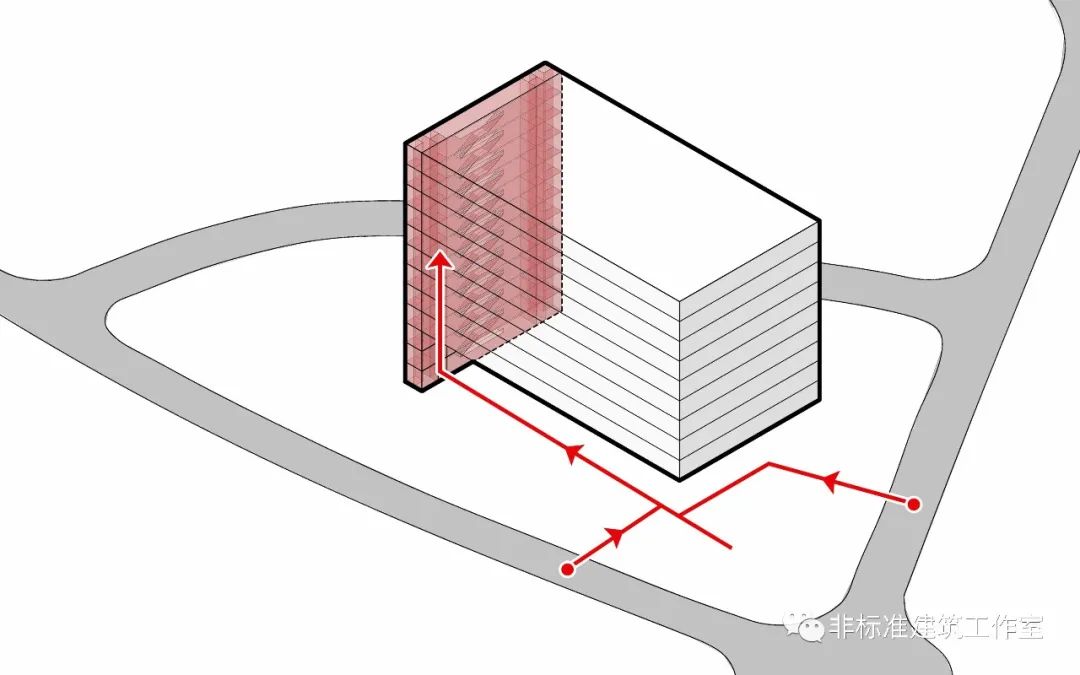

建筑西面南面为城市道路,也是主要人流来向。为了减小交通核对广场的影响,将交通核集中放在场地北侧,并且设置成透明的观光楼梯来增加开放度。

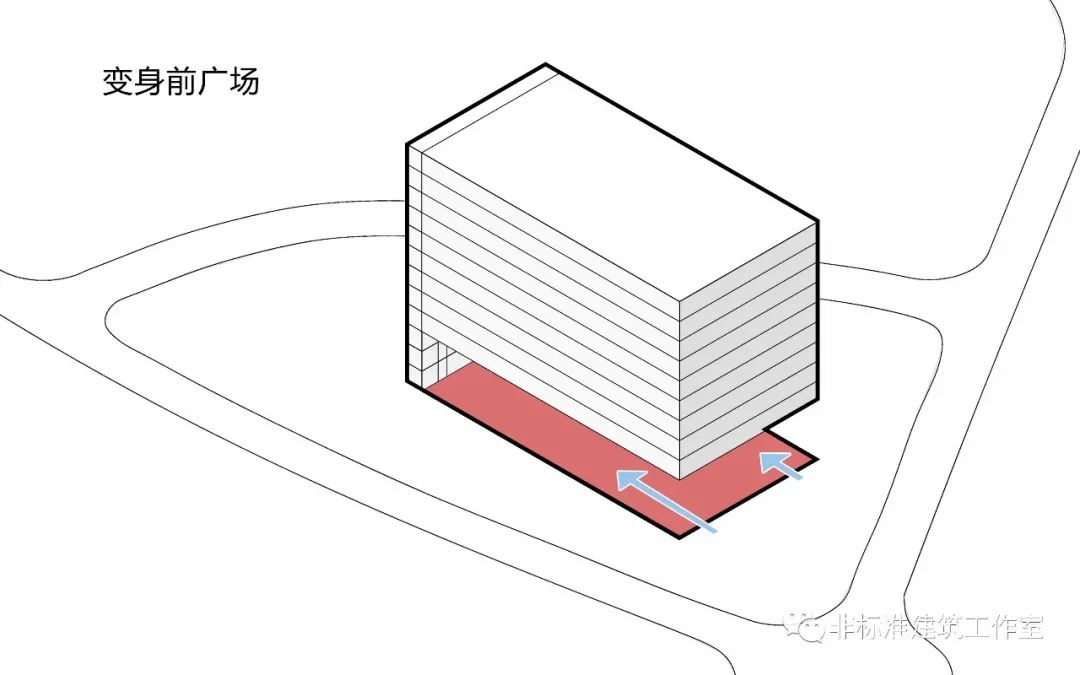

由于在建筑内侧设置交通核,人们为了上去就都会经过架空的广场,开放广场也就变成了建筑的前广场。

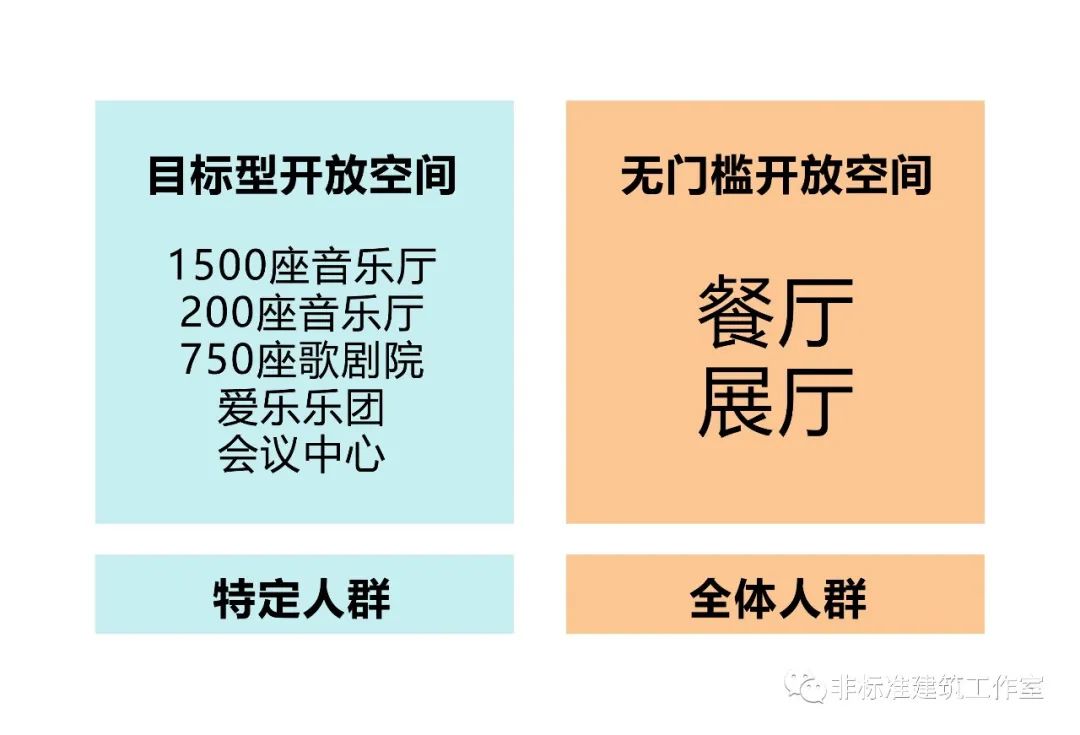

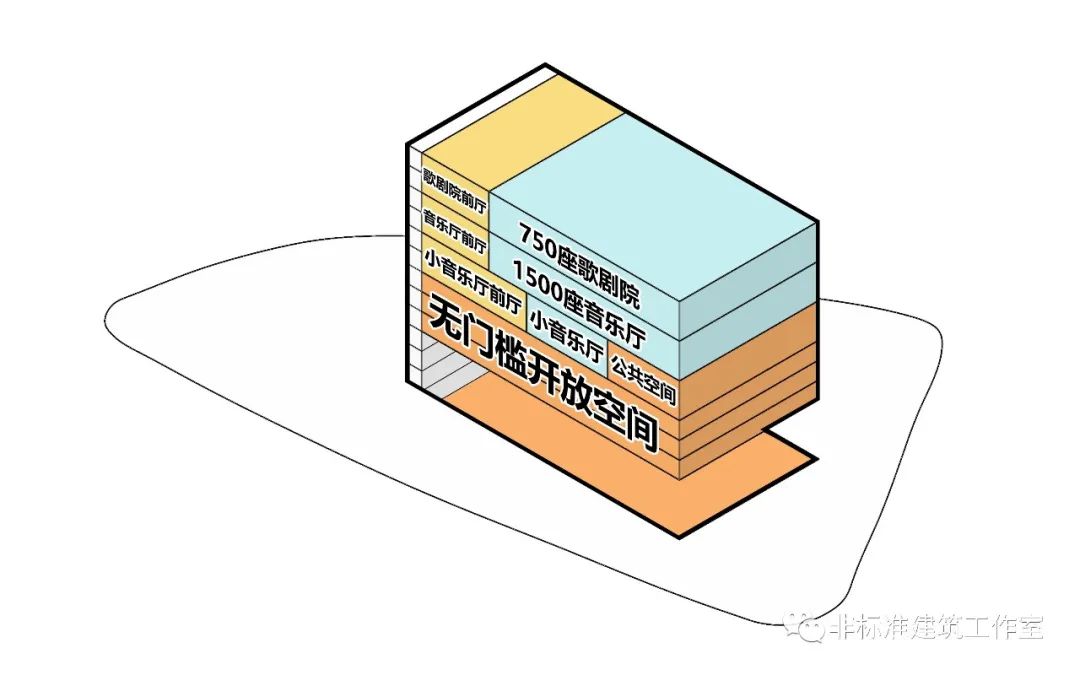

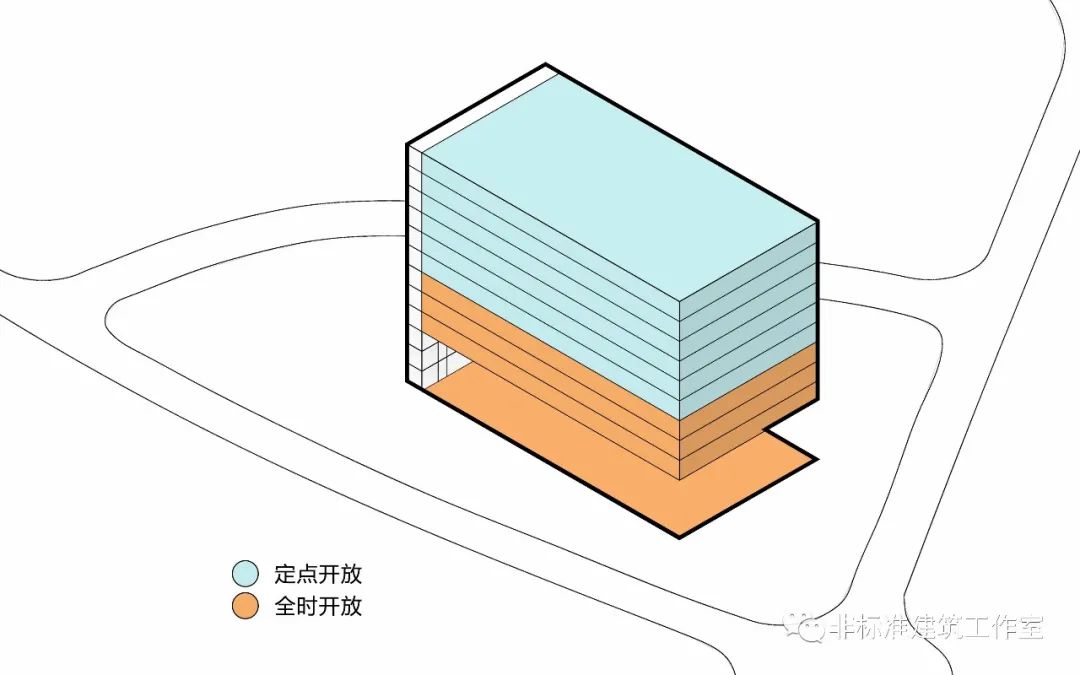

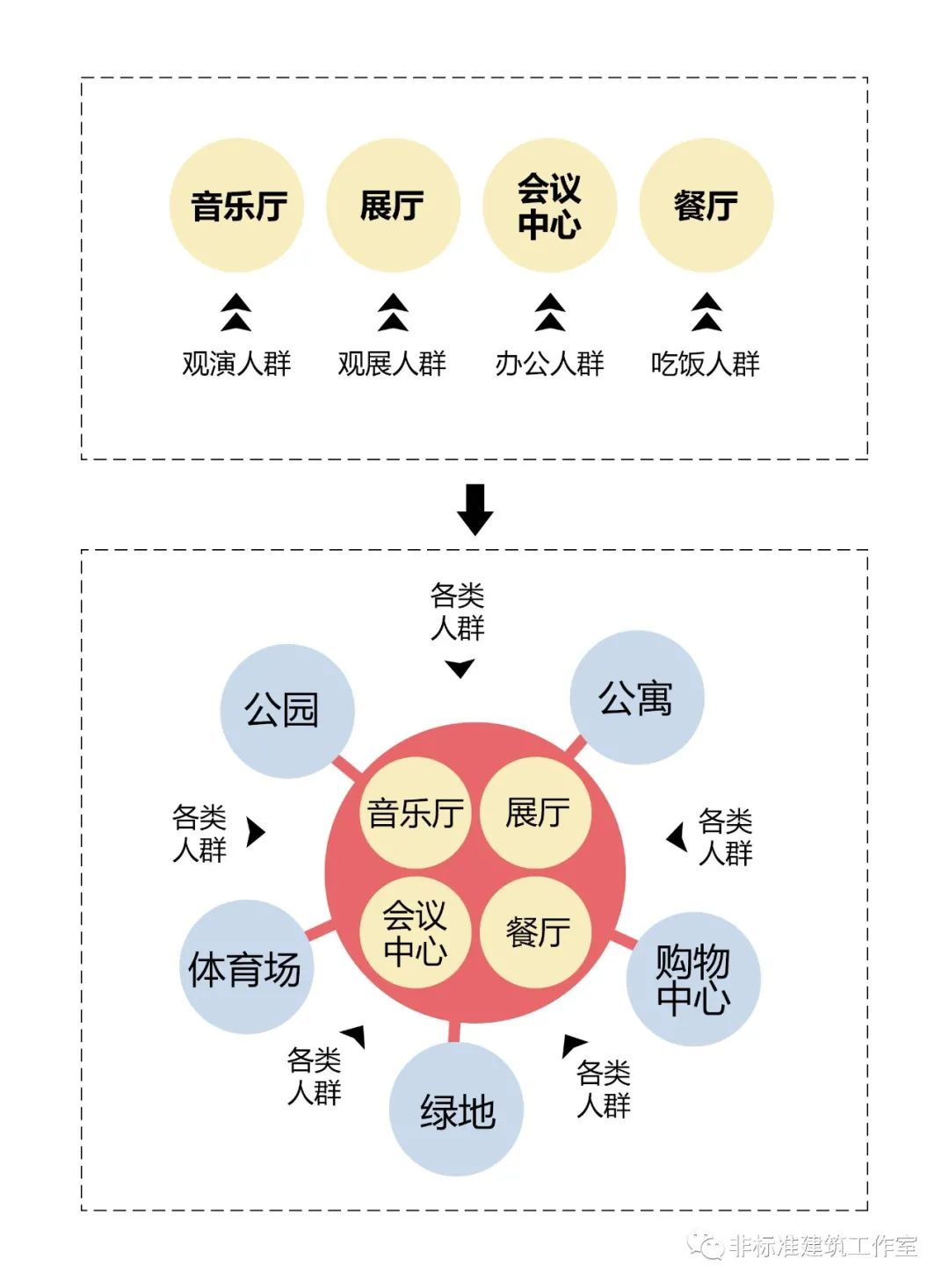

任务书里的功能空间其实可以分成两大类:像音乐厅、剧院、会议中心等是定时定点的开放,属于目标型开放空间,针对的也是特定人群;而像餐厅、展厅等就是全时开放,属于无门槛开放空间,针对的是全部人群。

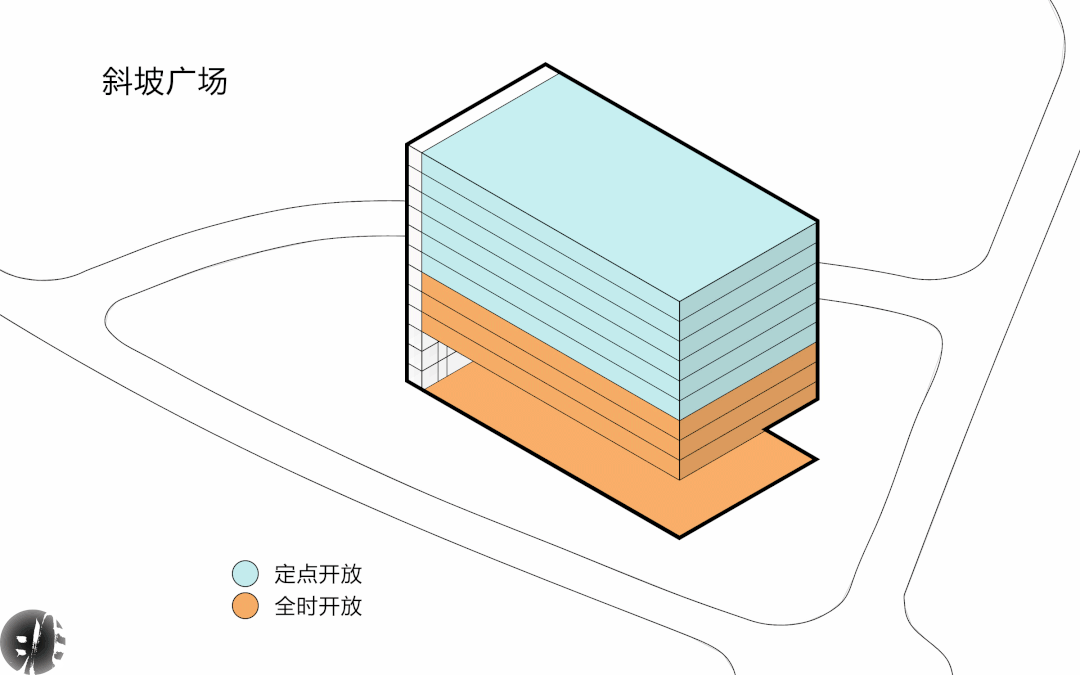

为了让场地开放和建筑开放结合起来,小C决定把全时开放的功能往下放,定时开放的往上放。

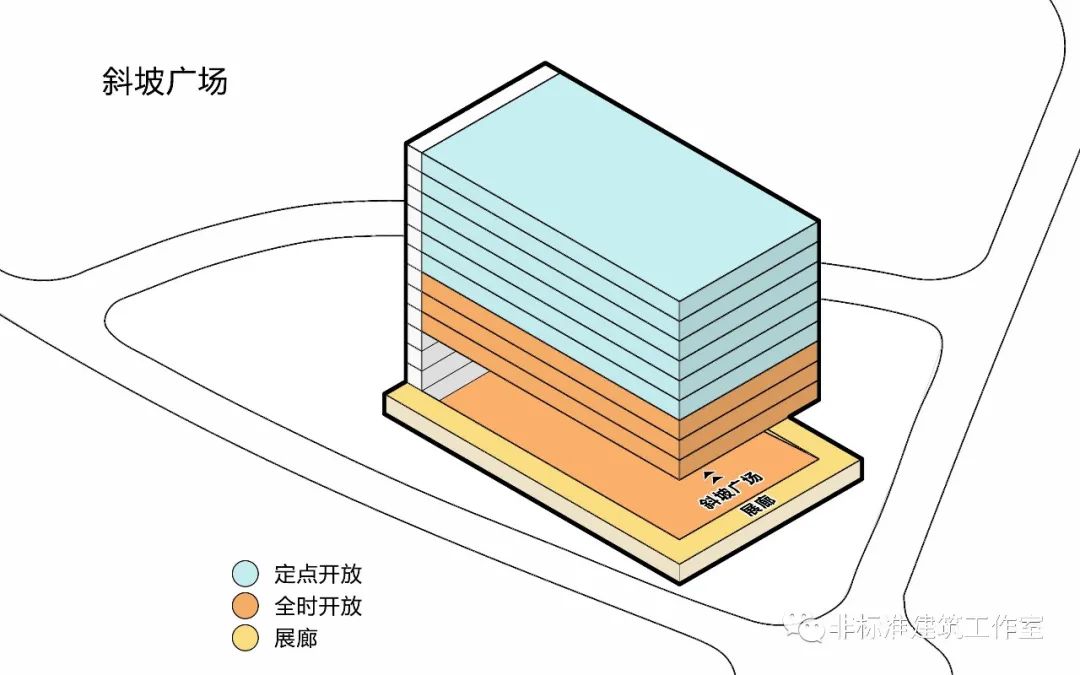

也就是把部分展厅放在了地下负一层,同时将平广场变为斜坡,使广场与展厅结合,从广场可以直接进入展厅。



  依照现在的布局,会议中心、展厅、餐厅等功能每个给一层就ok;那么,剧院呢? 任务书要求有三个大小不一的剧院,但排布剧院不是说剧场多大就多大;不仅高度上不止占一层,在水平面上除了剧场本身还需要配套的前厅、休息厅等等。


到了这一步,你会发现所有的功能都是严丝合缝地被标准层楼板给划分了。导致的结果就是不管从哪儿到哪儿,都依靠交通核引导进入,和多层住宅楼没有区别。


罪魁祸首就是这完全顺应交通核的各层楼板,要想真正开放就得先去掉这只拦路虎。

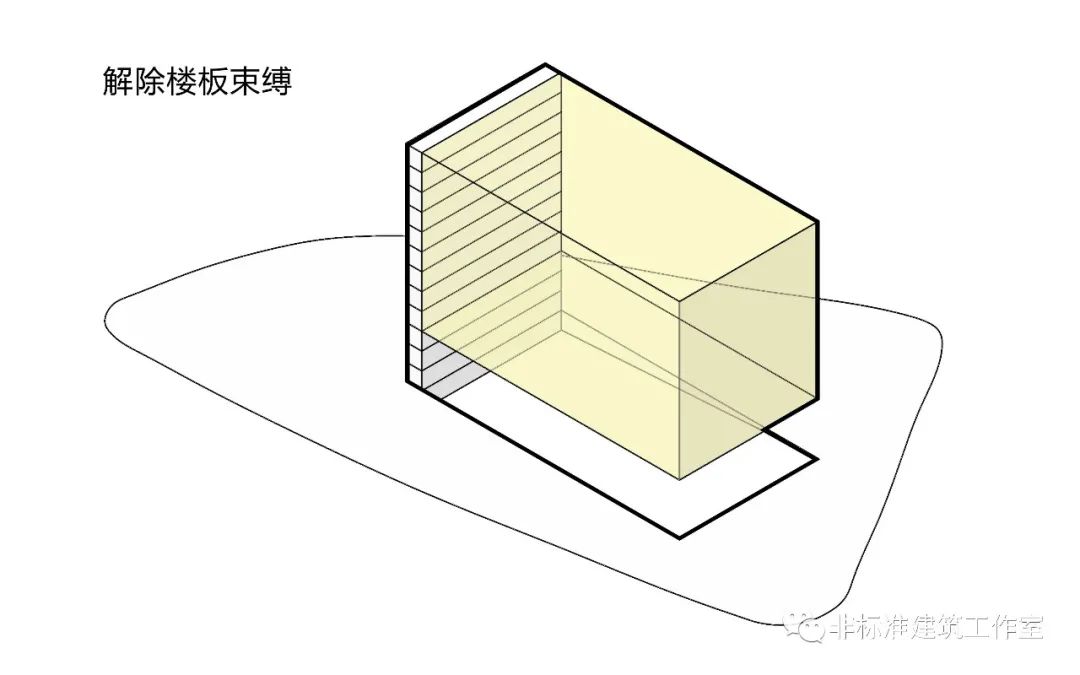

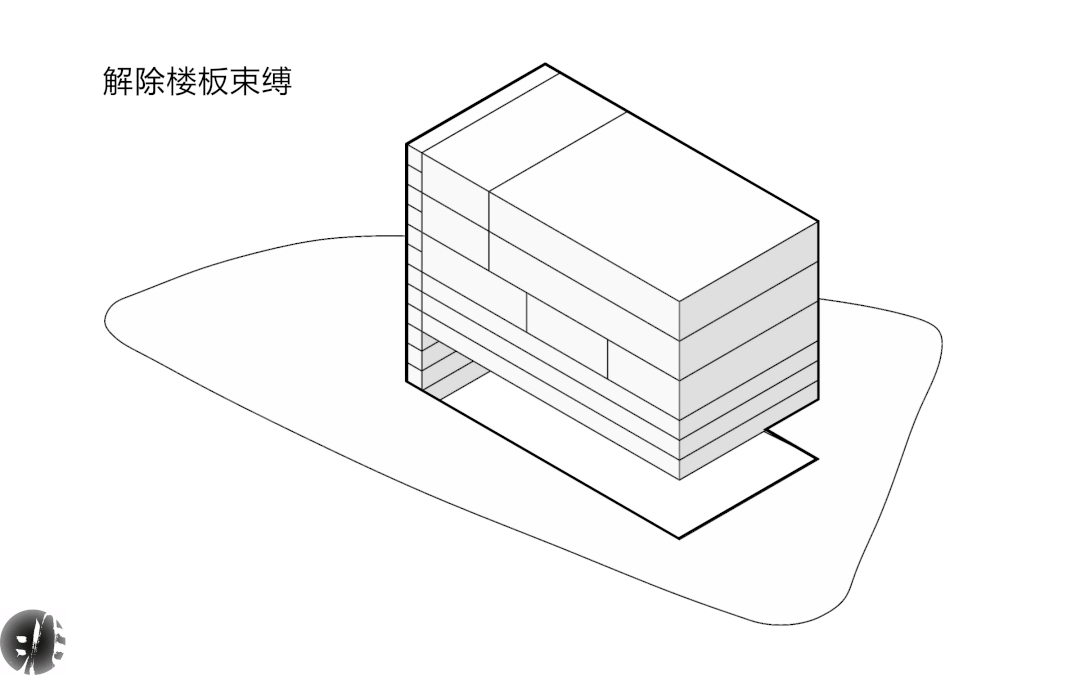

把楼板去掉,解除束缚,让上面变成一个完整的大空间。



敲黑板!抛弃楼板思维,把各个功能当成一个个空间盒子。

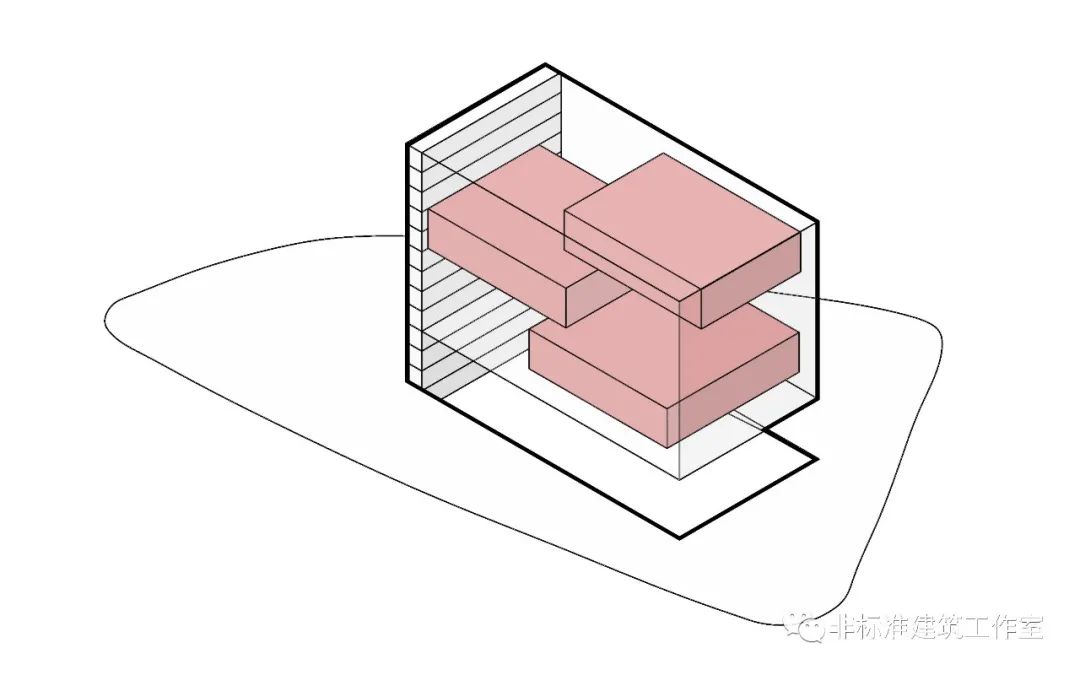

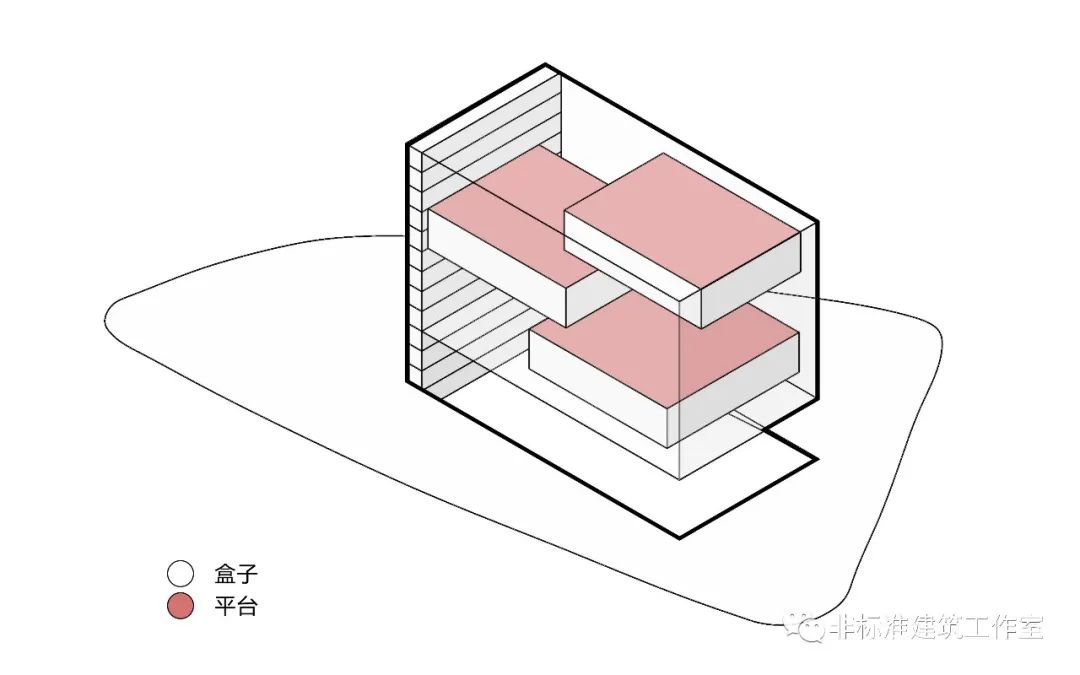

然后你就会惊喜的发现,当这些盒子随机排布到大空间里,会露出盒子顶。也就是平台。

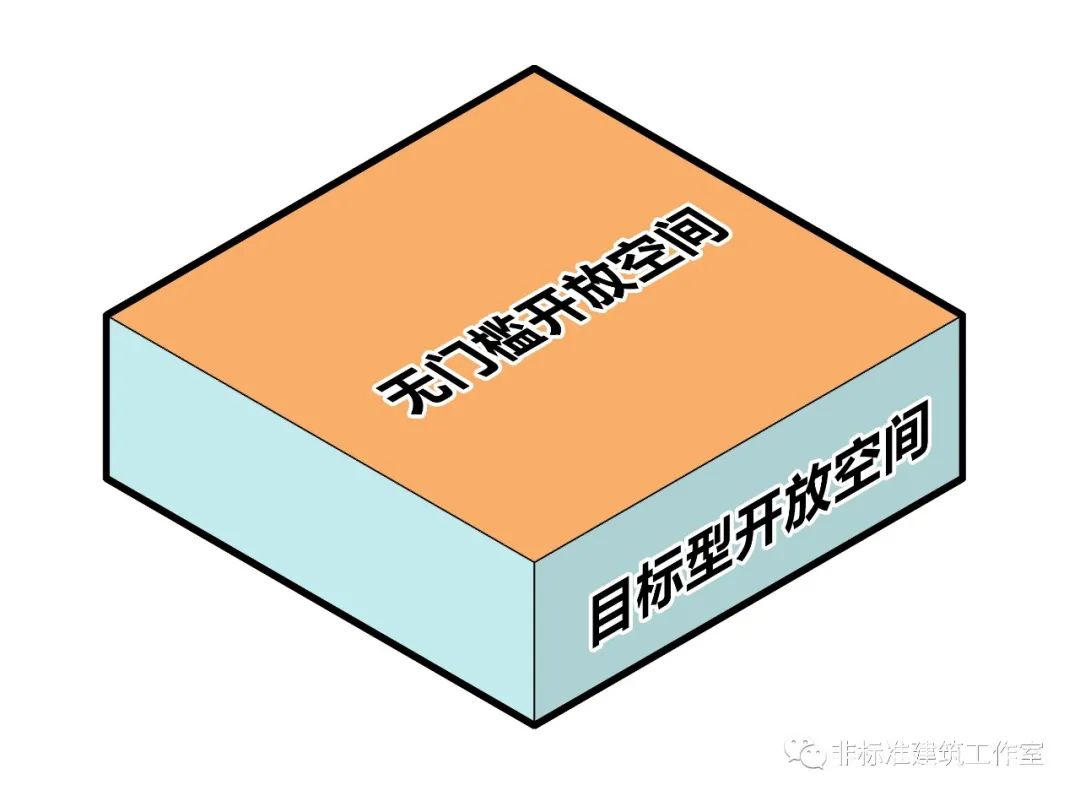

还记得之前分出的两类功能空间吗?盒子内相对封闭,可以设置目标型开放空间;盒子顶比较开放,可以设置无门槛开放空间。

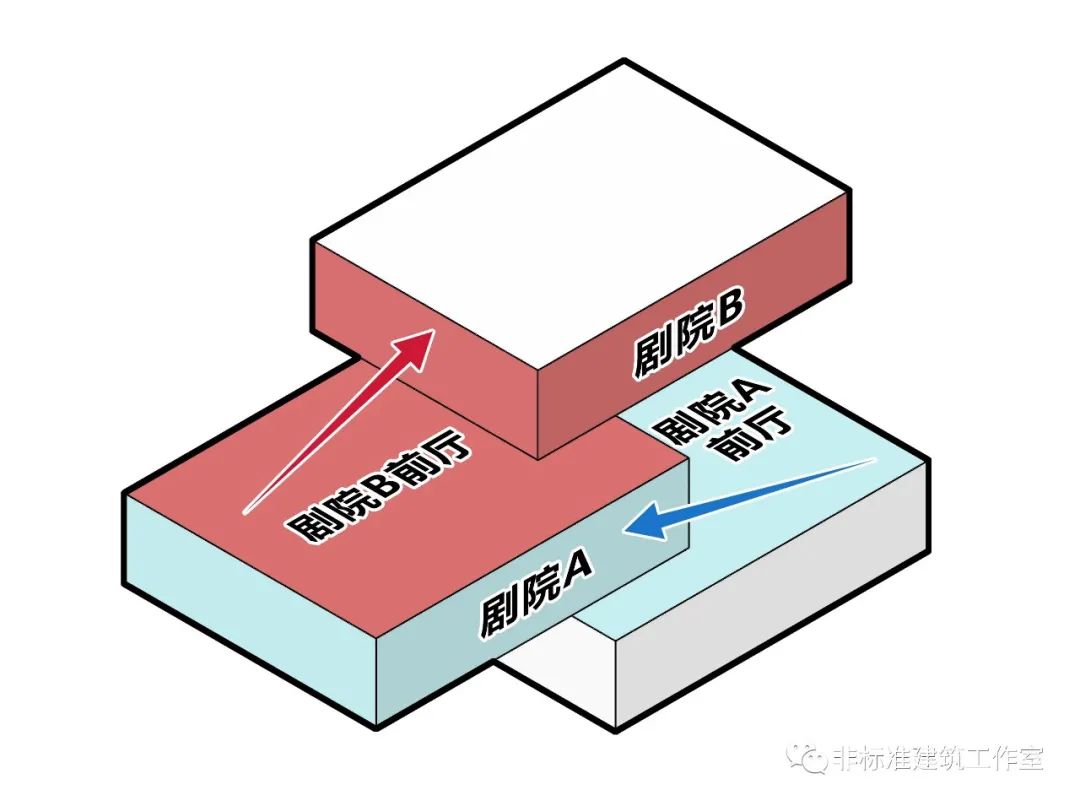

而对于各个剧院所需要的前厅空间,就完全可以利用下层的剧院顶部平台作为上层剧院的前厅。


现在目标型的开放空间共有五个,也就是会形成五个盒子。

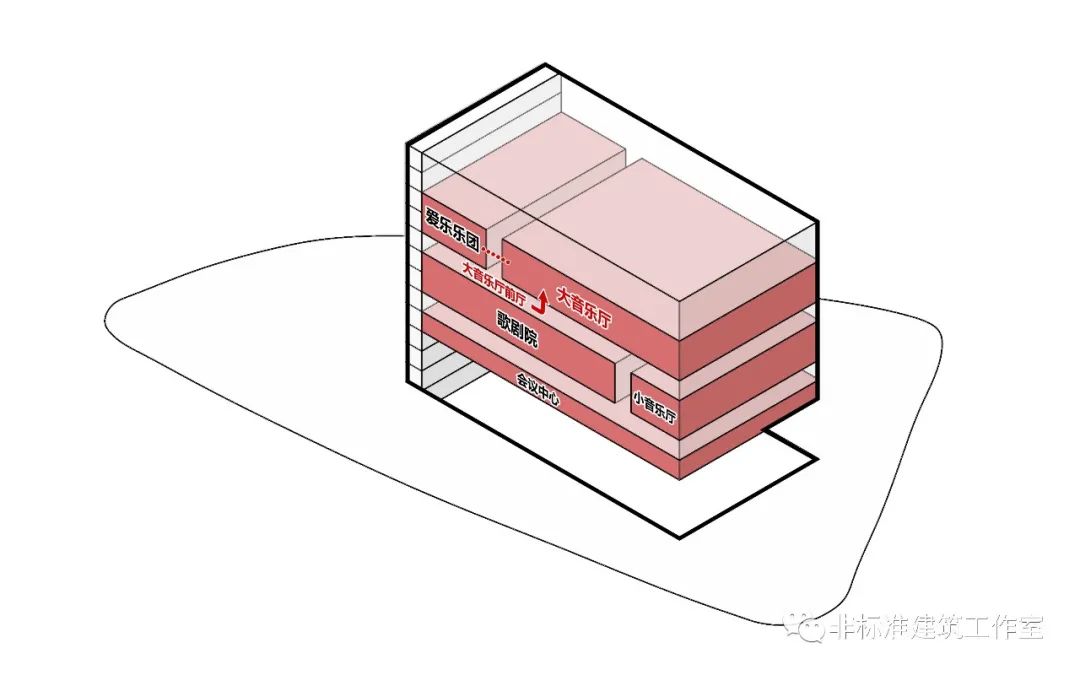

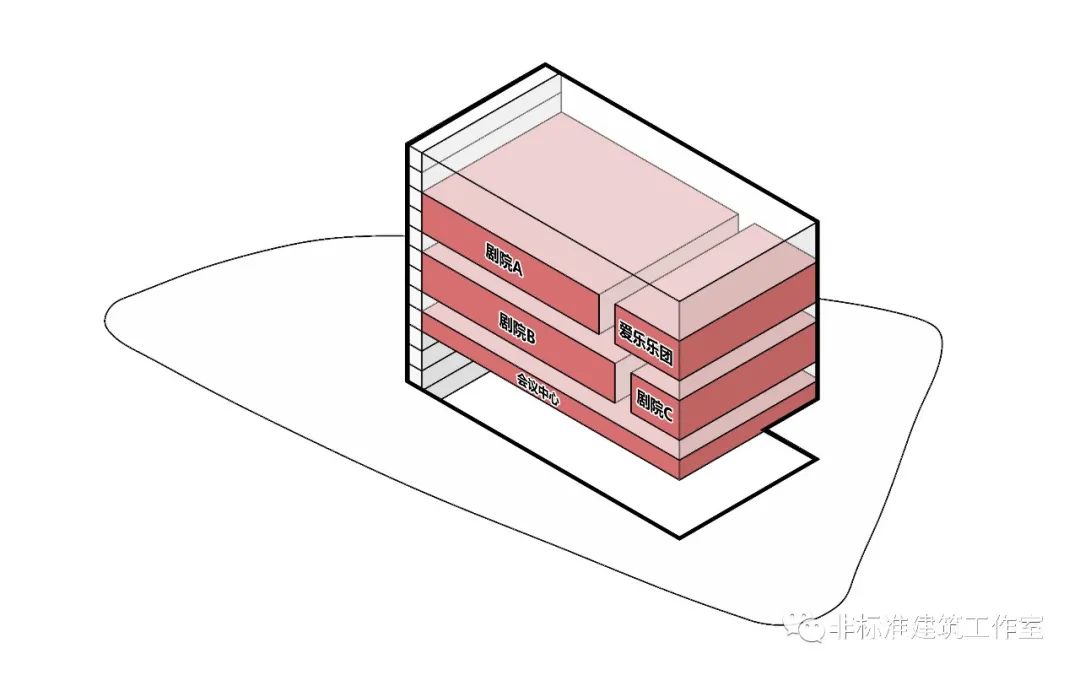

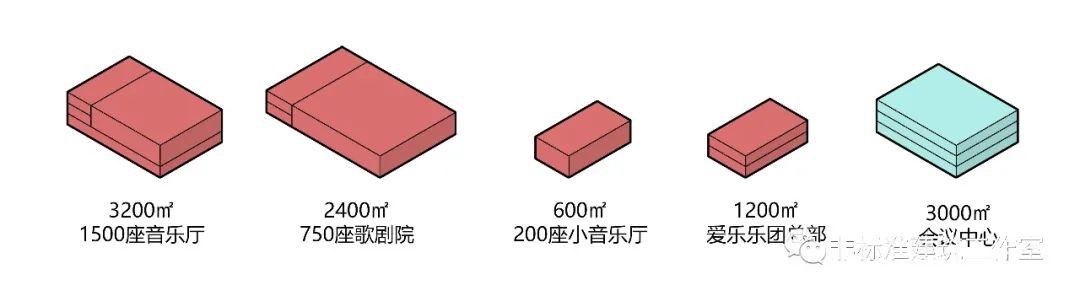

根据面积,会议中心盒子占满一整层,750座歌剧院及1500座音乐厅会占掉2/3的面积,而爱乐乐团和200座小音乐厅则占掉1/4的面积。
所以,剧院盒子们可以一大一小同层组合。而组合原则就是需要在盒子与盒子之间留出空隙。


在五个盒子里有三个盒子会与交通核直接相连。爱乐乐团总部更接近于办公,因此和会议中心一样和交通核连接。而和爱乐乐团同层的大音乐厅需要错位一个大剧院的平台作为前厅,因此将750座歌剧院与交通核连接。

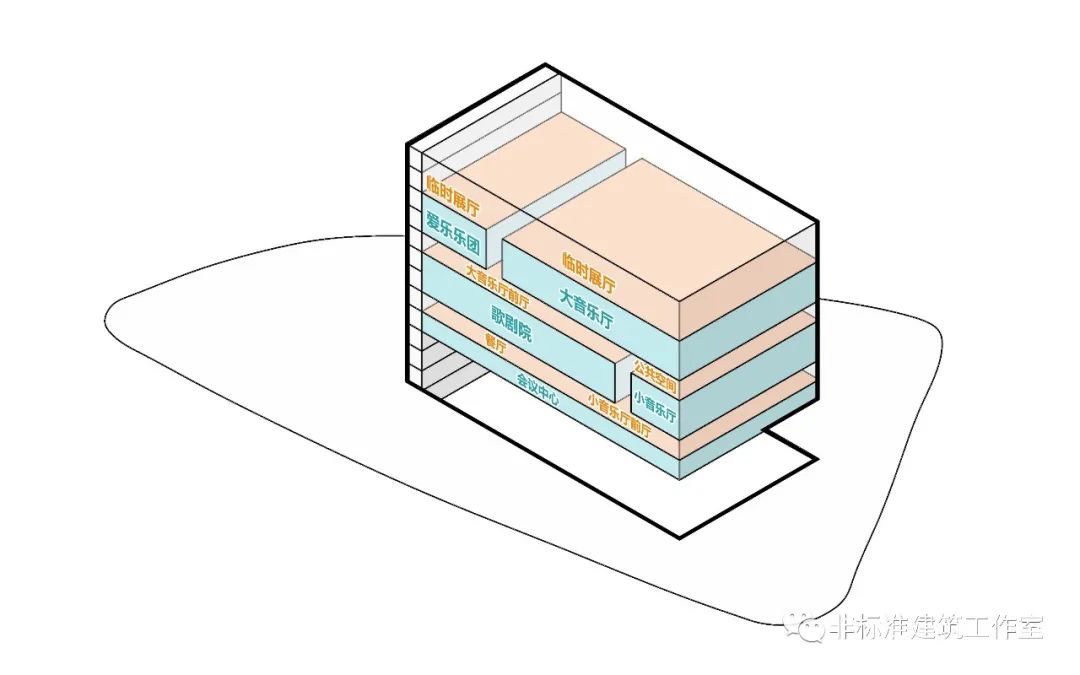

剧院部分确定后,至于会议中心其实放最上面还是最下面都OK。但是别忘了与750座剧院同层的小音乐厅,人家也需要前厅。因此将会议中心放在下面,会议中心顶部作为餐厅和小音乐厅前厅;而爱乐乐团总部及大音乐厅顶部则设置临时展厅。


至此,功能设置完毕。

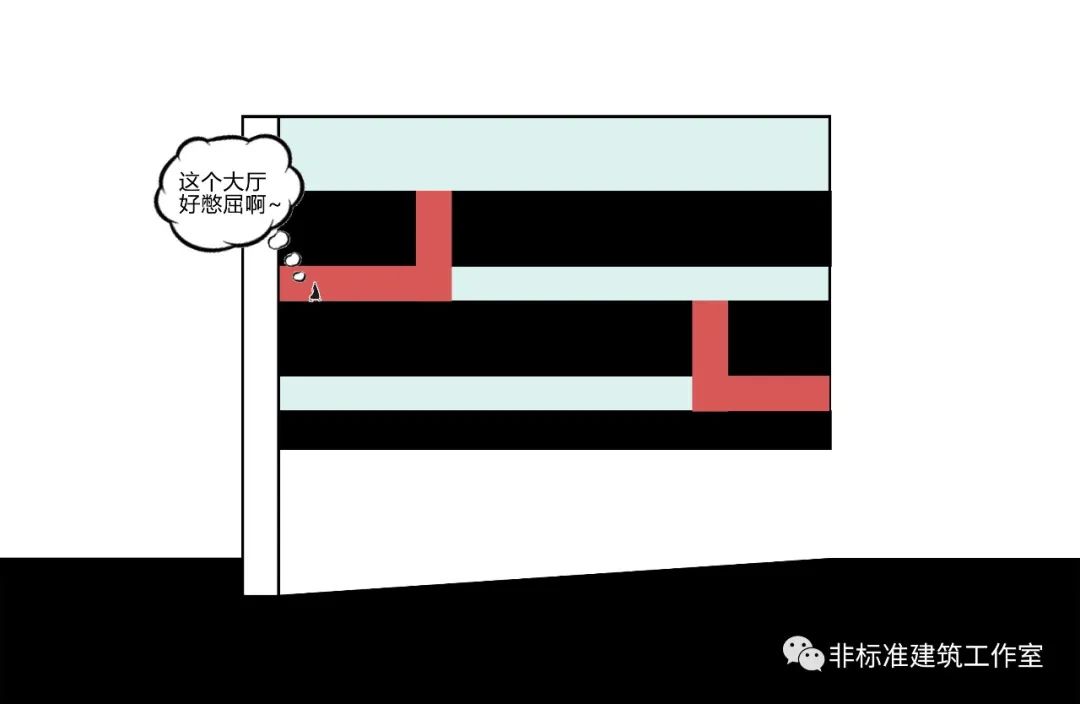

但是!人家的前厅一般都是通高空间,开阔气派上档次。咱现在各个剧院的前厅都是个刀把儿,怎么看都比较憋屈。


我们知道,就算几层通高的前厅其实真正活动范围也只是底层,通高部分只占高度不占面积。所以咱们只要通高处视野的开阔,而并没有必要让实际面积扩大。

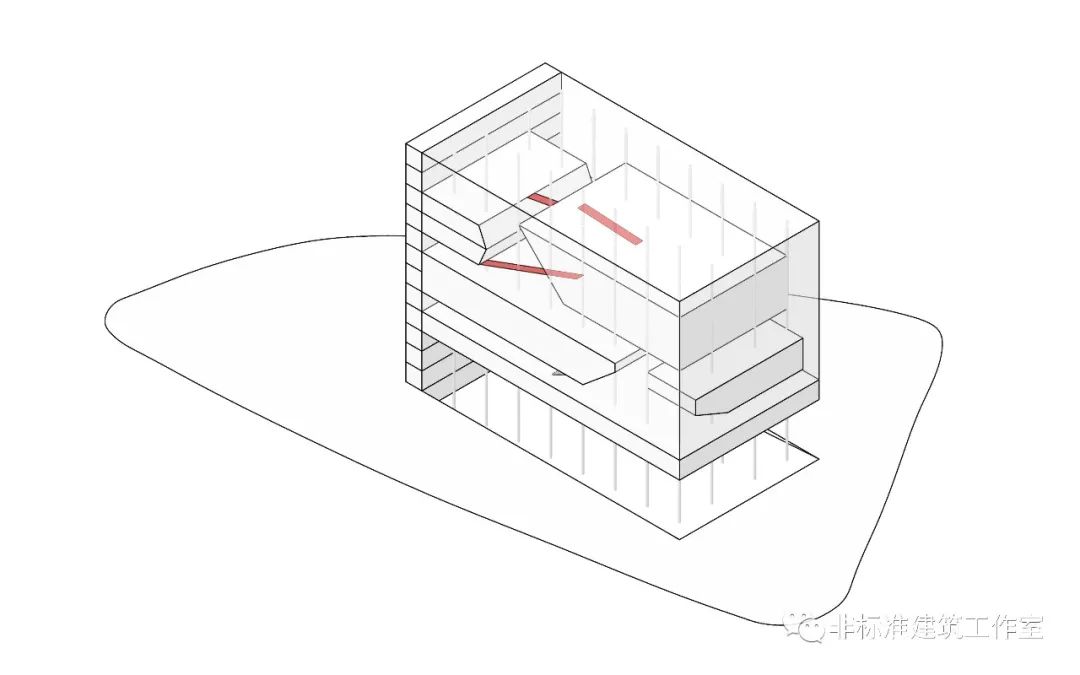

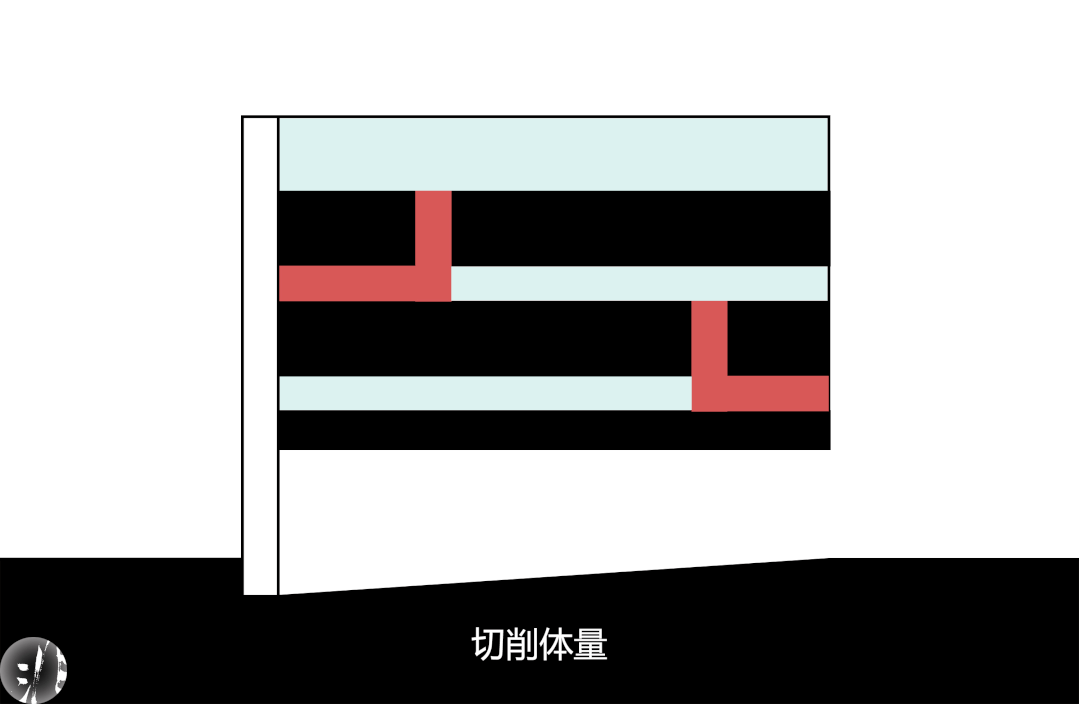

小C又经过缜密的计算,切削周围盒子的体量,形成类似三角形的经济适用性通高。



  具体各个盒子怎么切削,还是和内部的功能排布相关。下面开始布置各个盒子内部空间。
【750座歌剧院 】

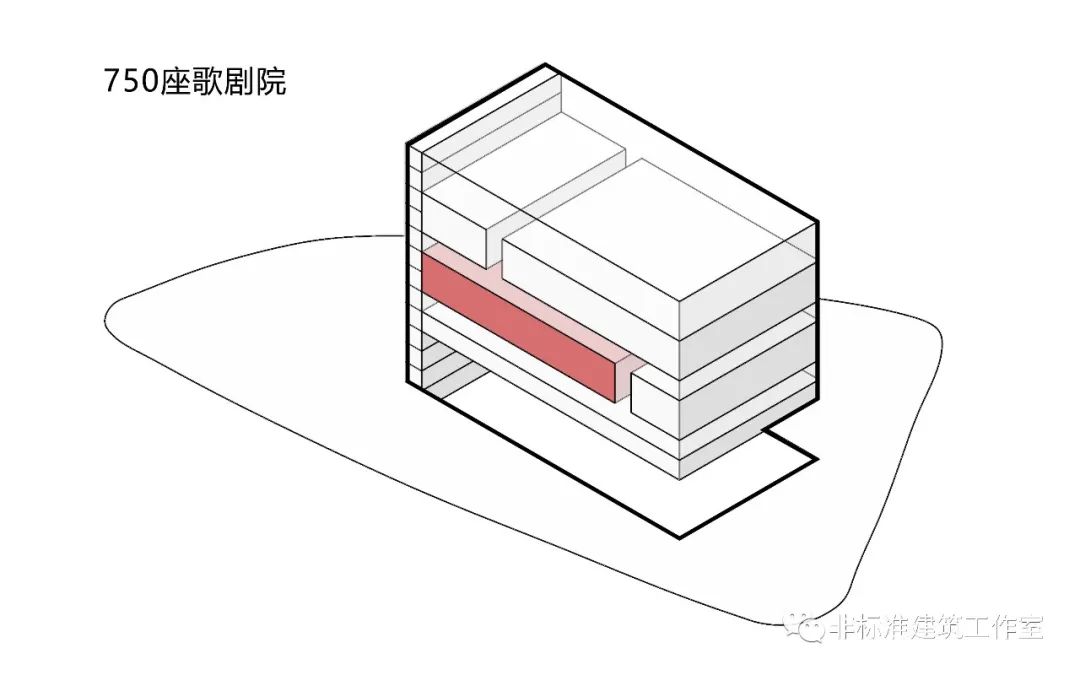

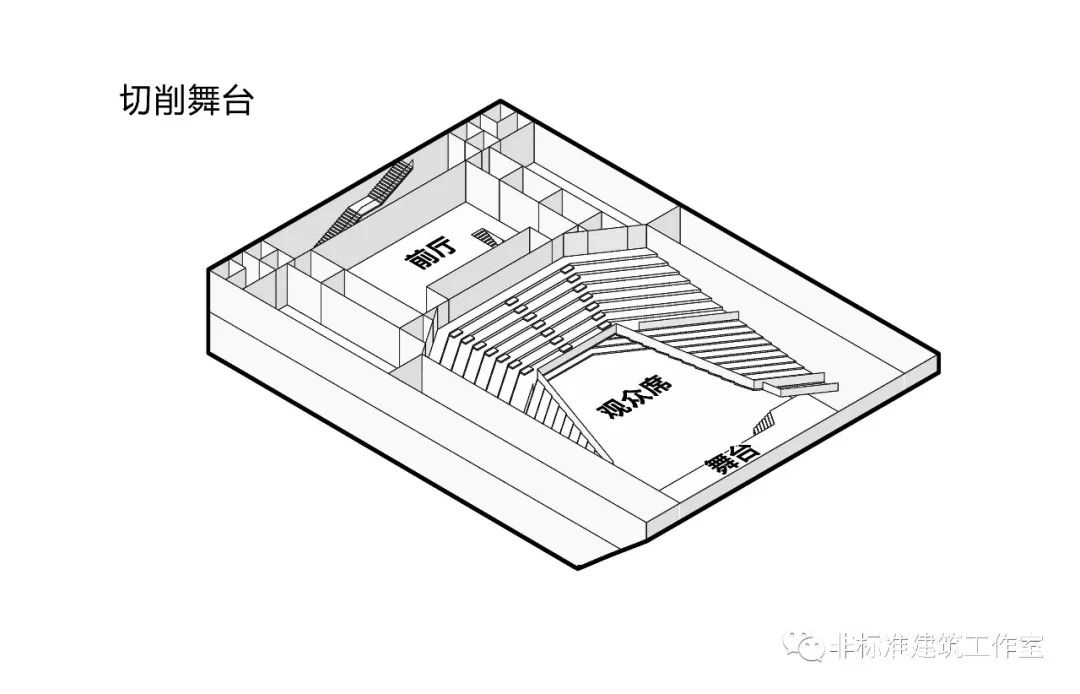

歌剧院的前厅其实是独立与交通核连接的,因此剧院实体部分是在远离交通核一侧。将舞台放置在盒子最外端,内侧是两层的看台。因为端部是舞台,所以,盒子端部可以切削成三角形。


【200座小音乐厅】

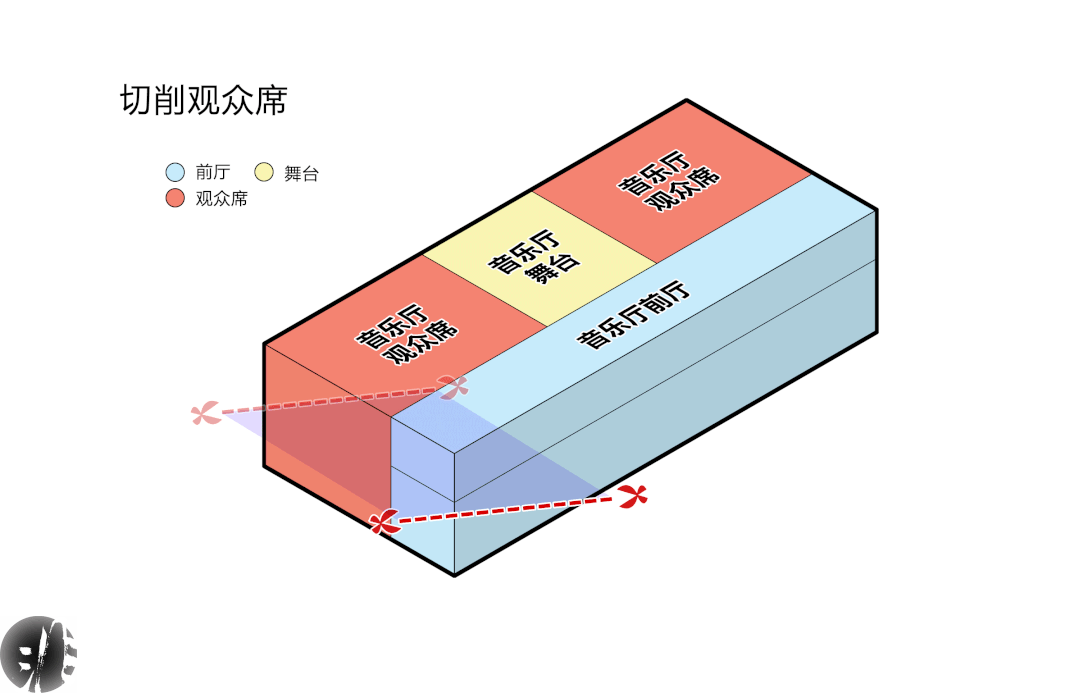

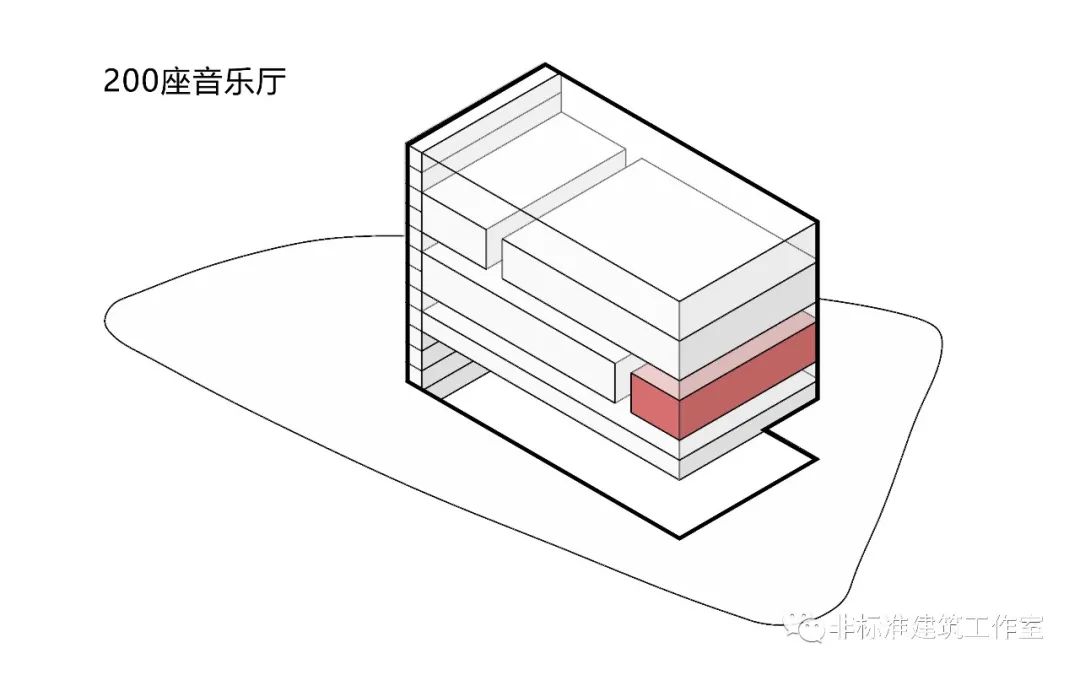

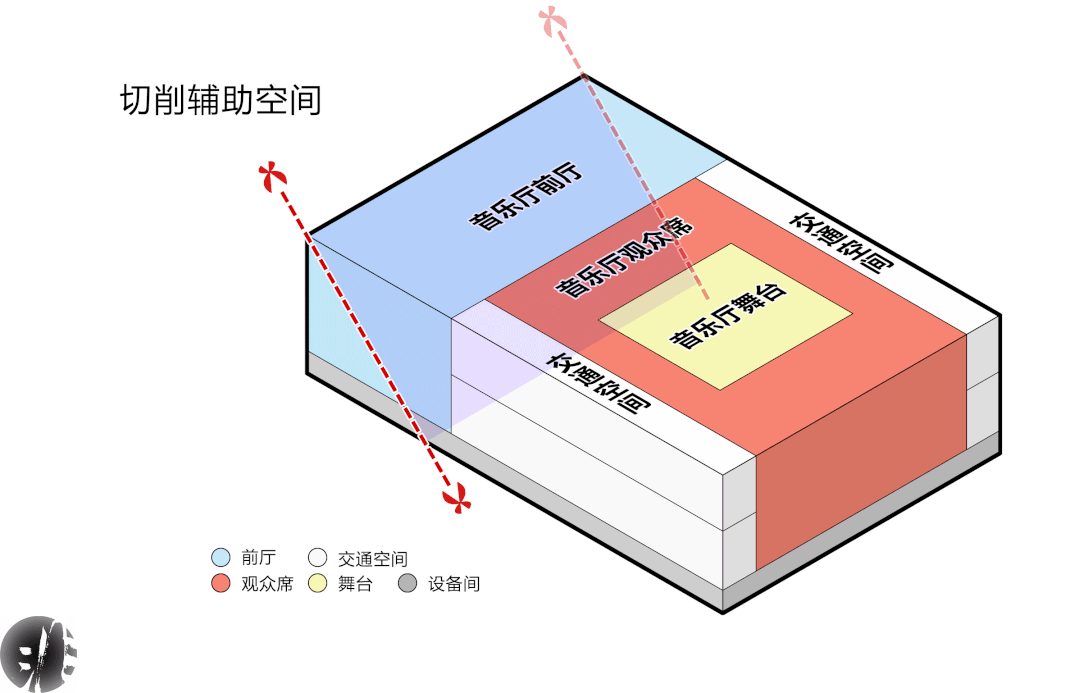

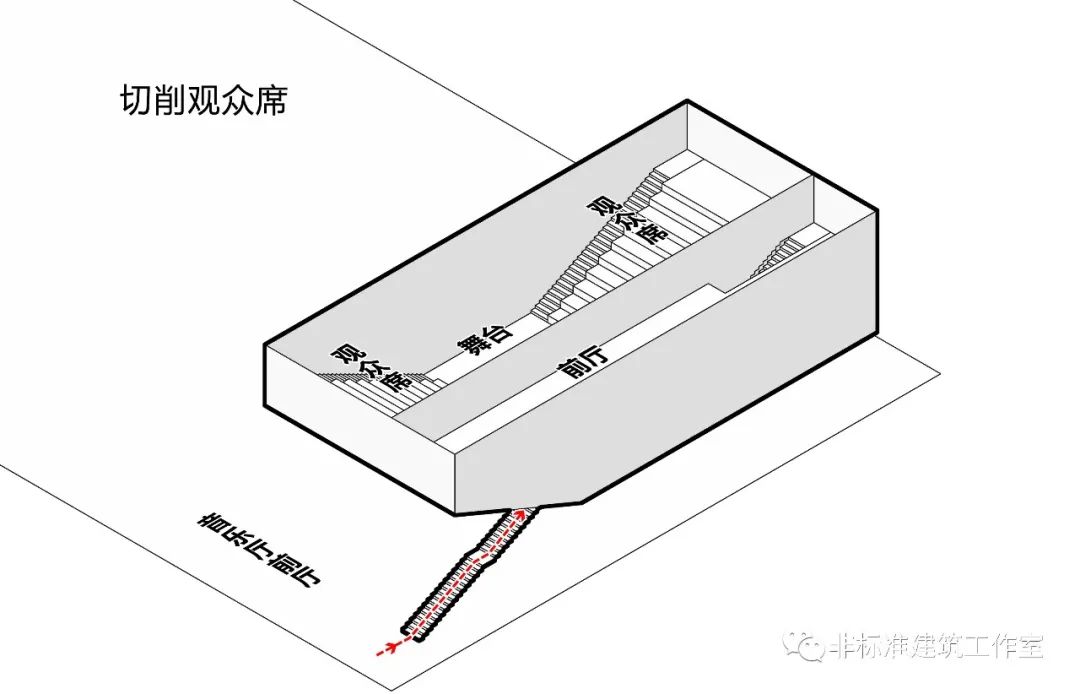

音乐厅面宽较小,需要用掉长边。音乐厅的门厅在下层,在盒子端部长边方向加楼梯引导进入。由于音乐厅中间是乐池,两侧是观众席,在盒子一端将观众席下部空间切削形成三角空间。


【1500座音乐厅】

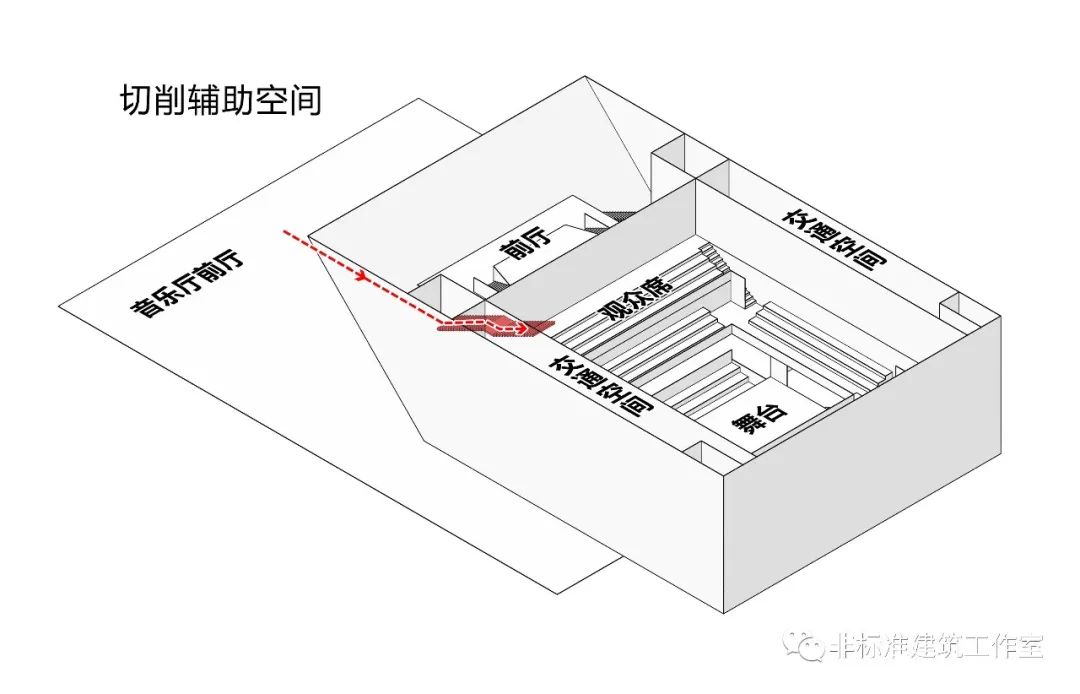

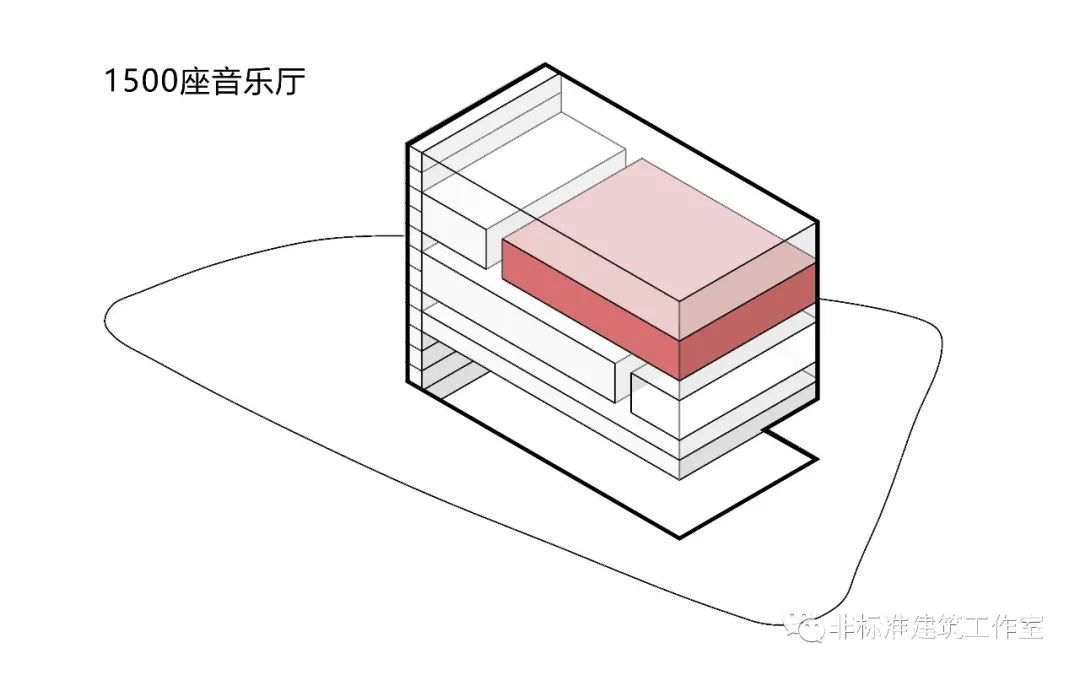

1500座音乐厅需要在中间围出舞台,底部还需要增加设备空间。因此切削附属空间部分,并在前厅下方平台加入楼梯完成引导。


【爱乐乐团】

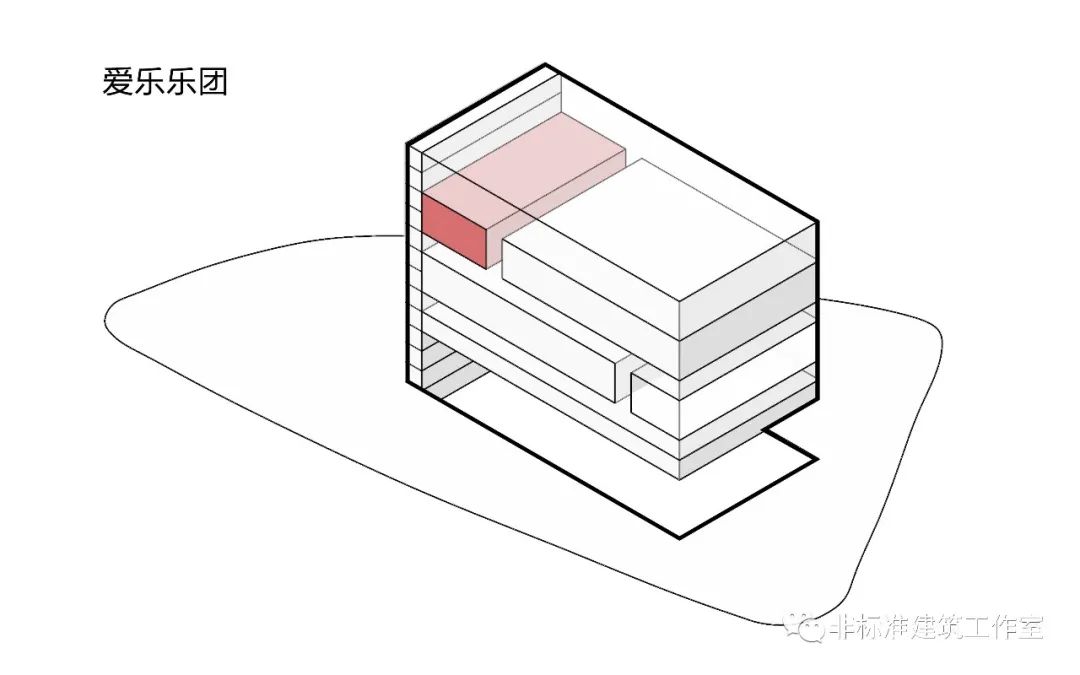

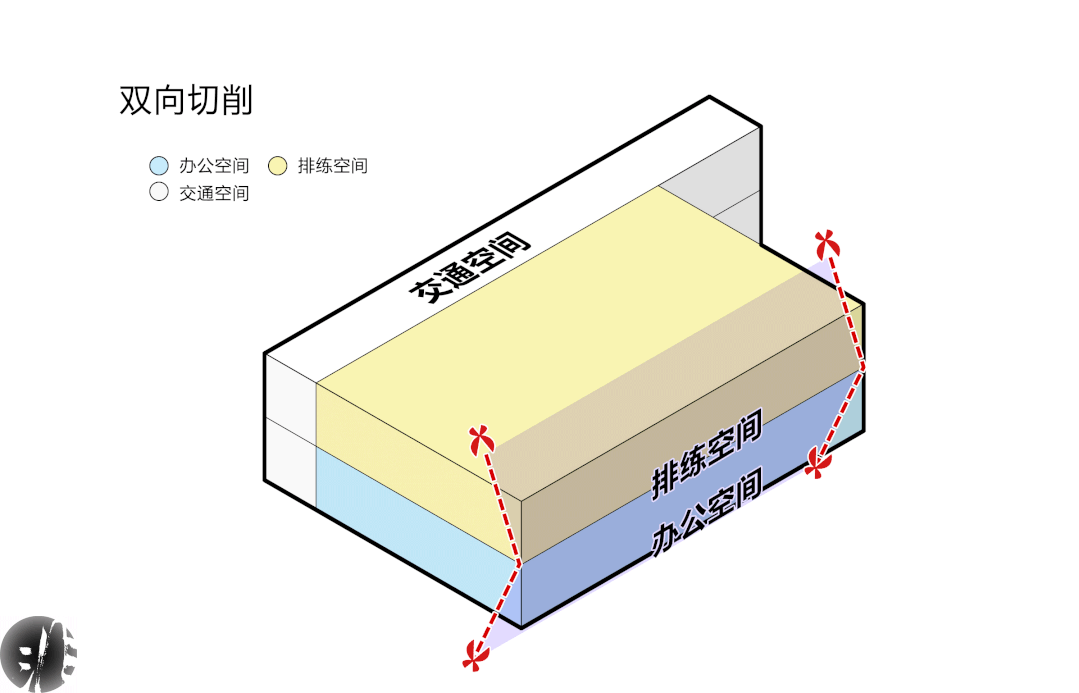

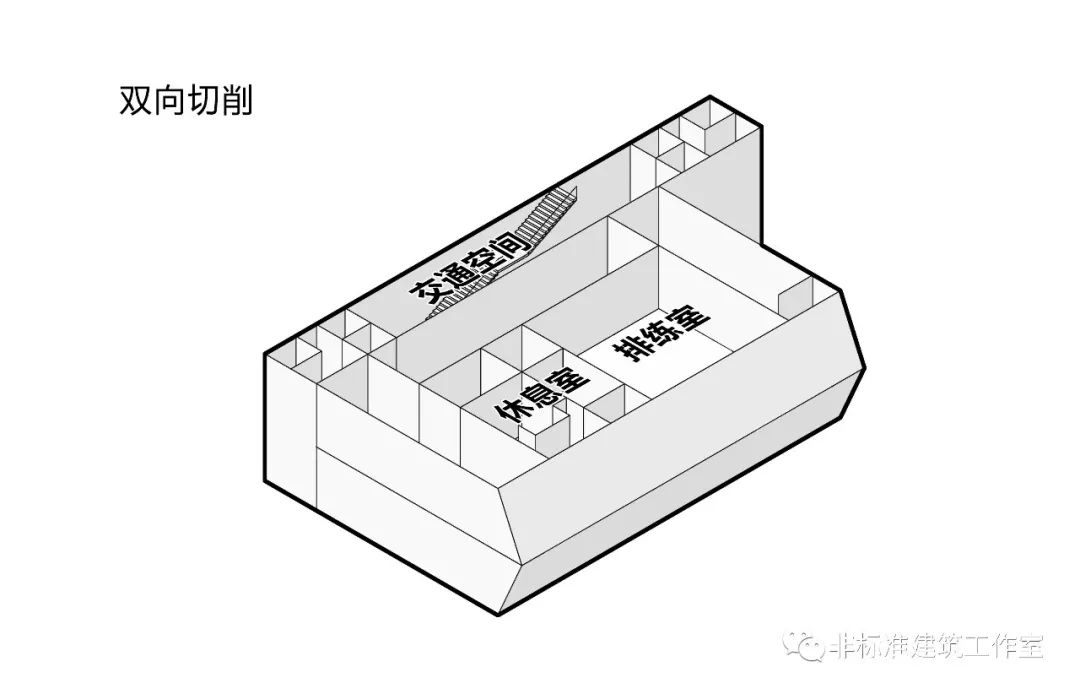

爱乐乐团基本都是办公和排练厅,内部分为两层,为避免切削带来的面积缩小,上下两层按相反方向切削。



至此,盒子与盒子之间切削完成,想要的通高空间也就都出现了。

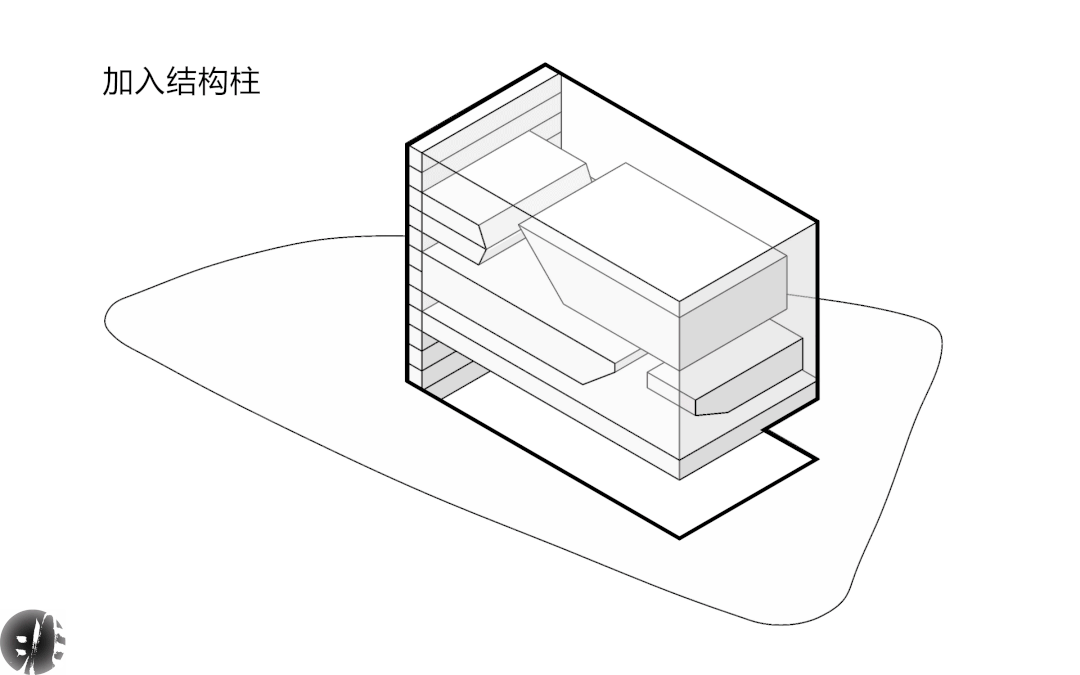

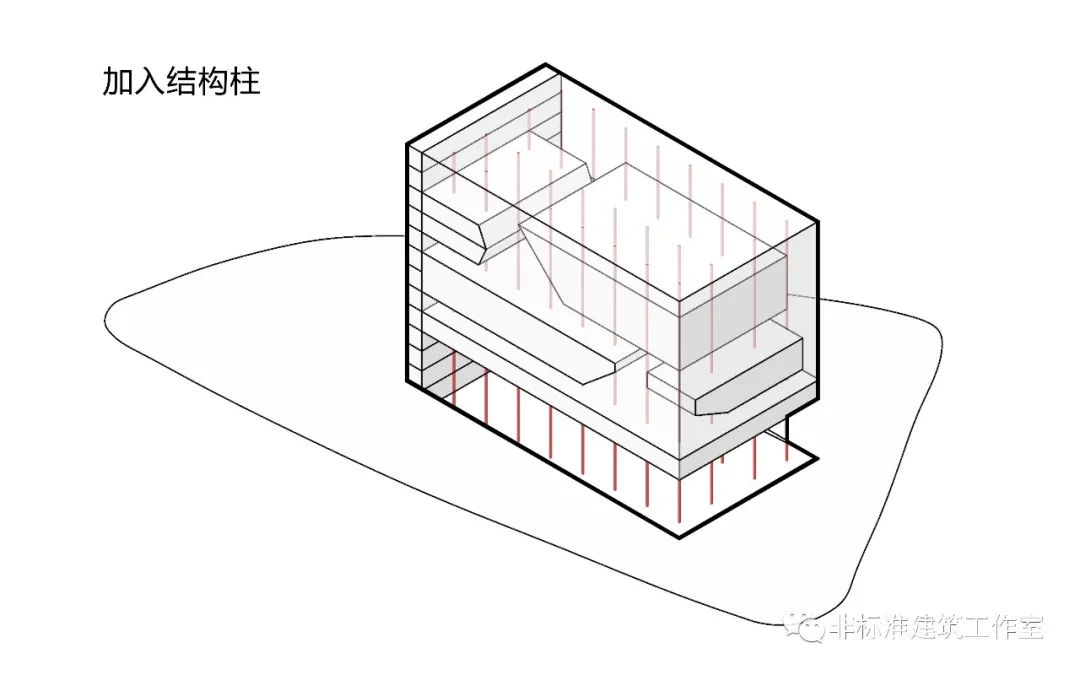

加入结构柱进一步调整各个盒子的位置。



在盒子间加入连廊进一步加强连接。


此外为了加强会议中心与餐厅的关系,餐厅局部挖洞形成小中庭,加入螺旋楼梯引导会议中心的人群向上移动。


接下来细化其他层平面。负一层在U型空间布置展墙及辅助用房。

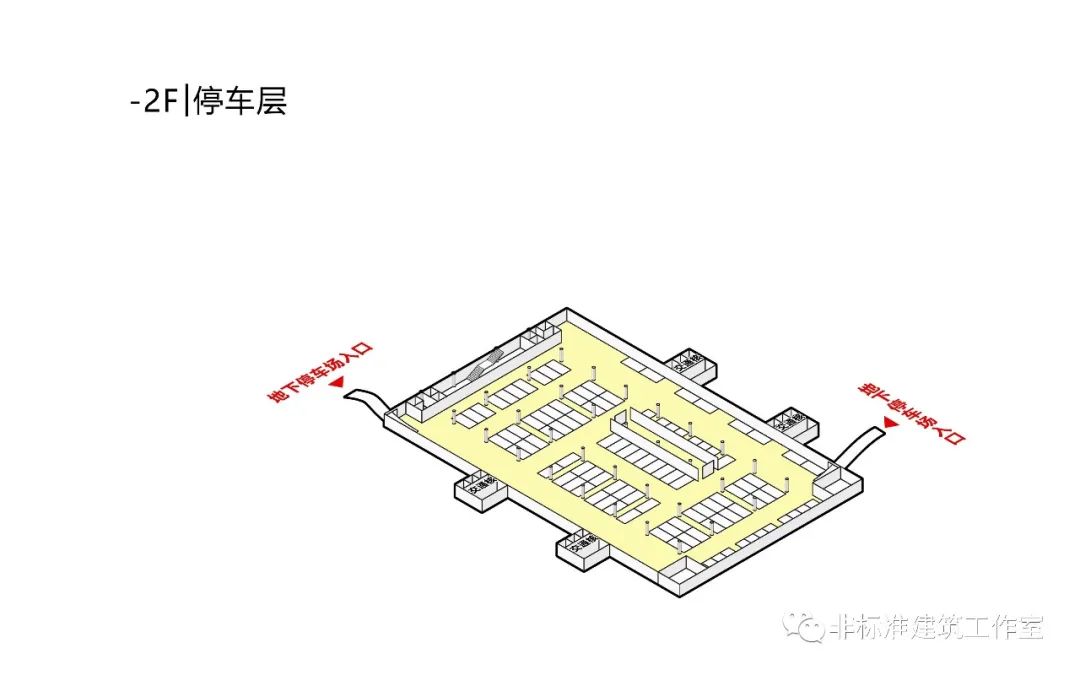

负二层则根据柱网及道路位置确定地下车库入口及停车位;并在长边方向加入交通核连接上下两层。

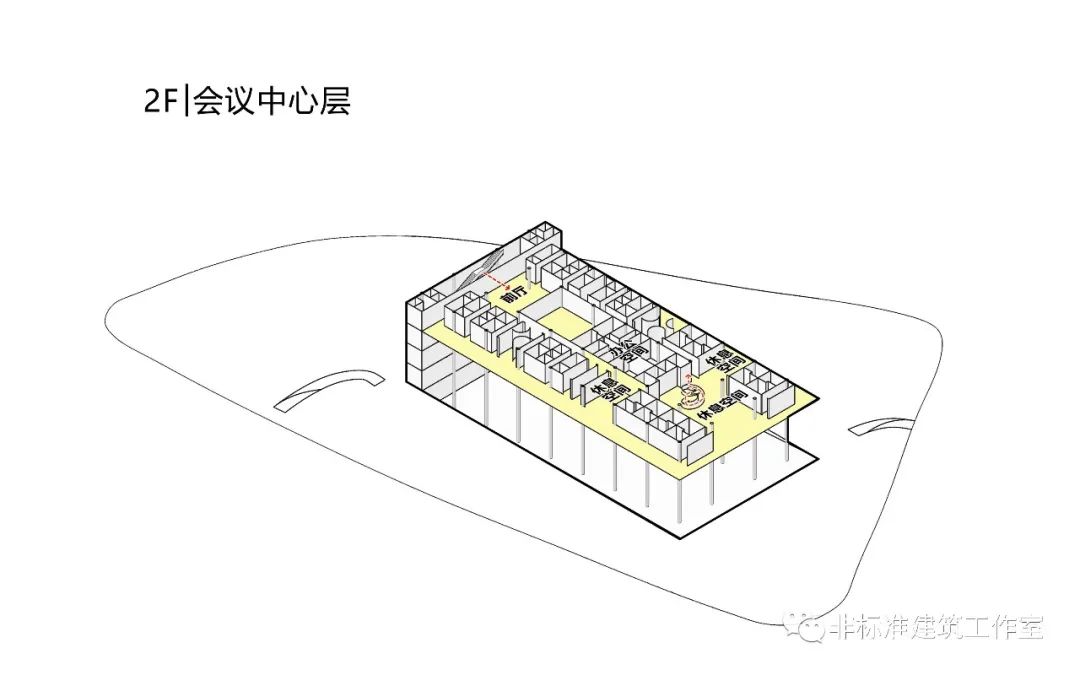

二层为会议中心层,根据柱网布置办公前厅、办公空间及休息空间。

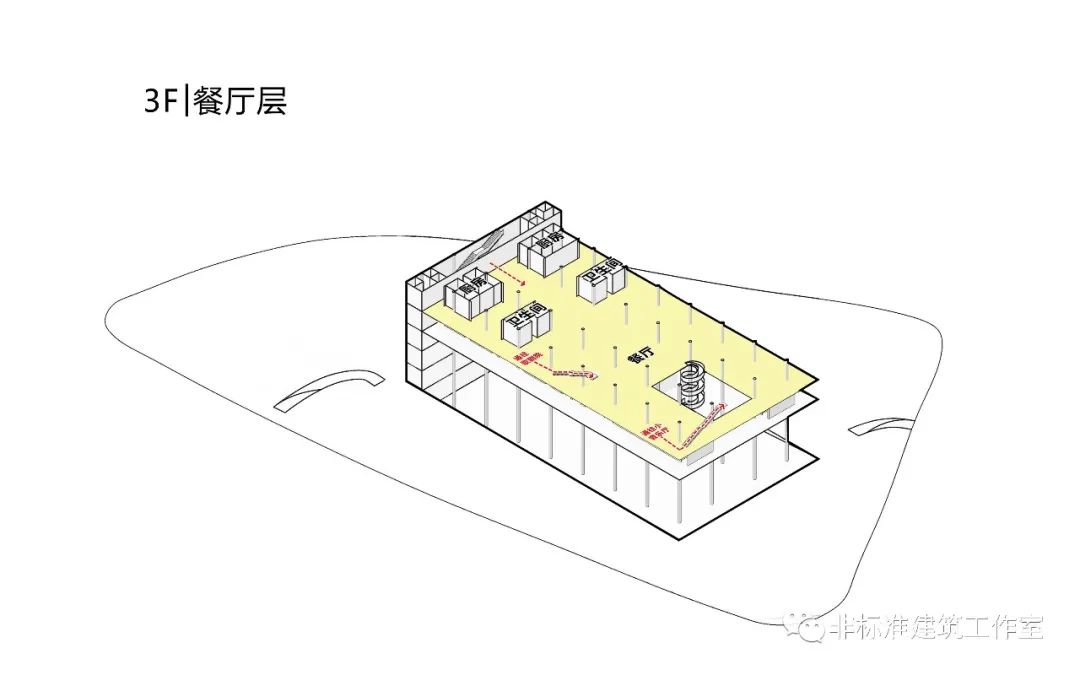

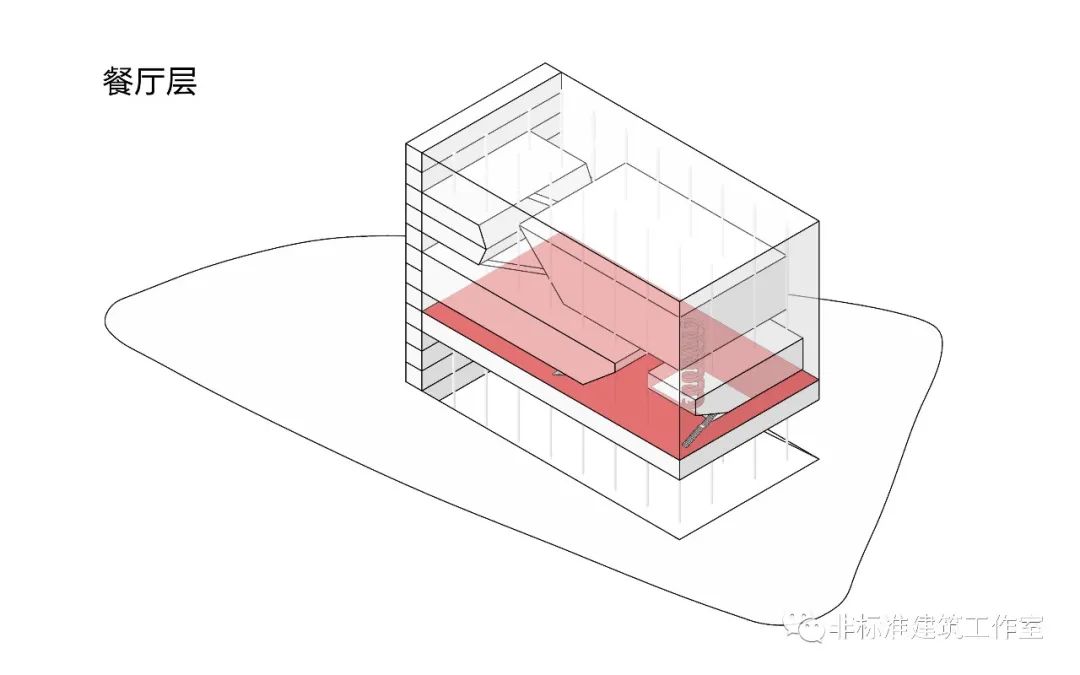

三层为餐厅层,除了必要的厨房、卫生间外全部开放(就是简餐,基本等于咖啡厅,否则厨房就是大bug)。

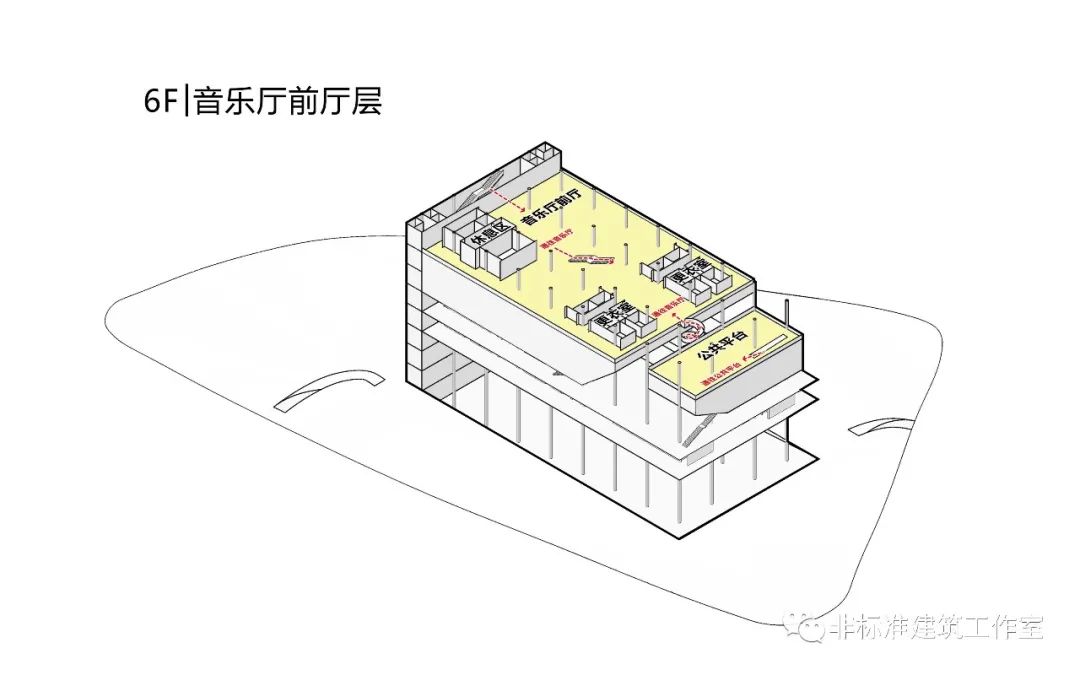

五层将小音乐厅顶部挖洞加楼梯与六层音乐厅联通,成为公共活动平台。六层平台处的大音乐厅前厅加入观众休息空间及演员休息空间。

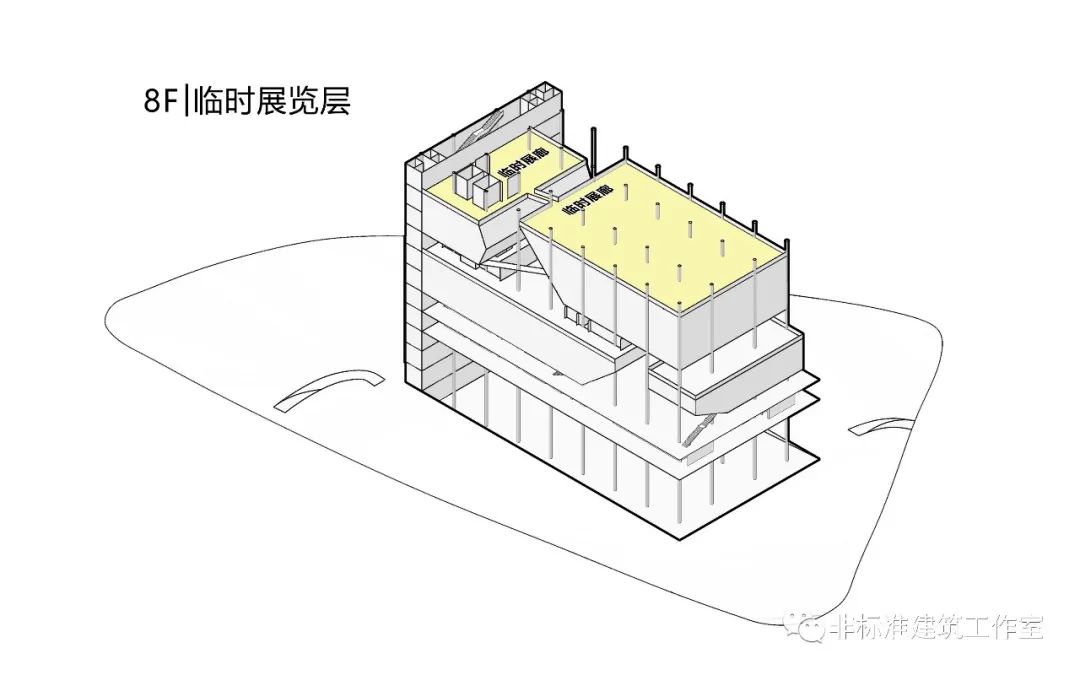

八层的两个平台则是临时展廊。


最后赋予材质——坡道广场两侧的墙全部做成玻璃,建筑外壳是半透明材料,内部缝隙空间若隐若现。
打完收工。


这就是Cosmos Architecture设计的巴尼亚卢卡文化和会议中心。
一个支棱起来的方案。最终获得竞赛第四名。











最后再看一遍完整过程。


每个建筑师在做设计之前,都热衷于证明设计没有正确答案,每个建筑师在做设计之后,都热衷于证明自己就是正确答案。 就算条条大路通罗马,那重点也是到达罗马,而不是证明哪条路最正确。 你能走通的路,就是正确的路。 开工大吉。


图片来源:
图[57]-图[66]来源于https://www.archdaily.cn/cn/9485 ... i-wen-hua-yan-chang
其余分析图及动图均为作者自绘,转载请注明。
