来源:非标准建筑工作室

人生只能选择一条道路。
如果你可以选择两条,也许你是别人游戏中的角色。

《蝴蝶效应》


拆房:韩英卓  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松



人有的时候就很奇怪。选择了的会后悔,放弃了的会遗憾;往左走的胆战心惊,往右走的心惊胆战。但完美只能是一种理想,而不可能是一种存在。 除非你是一个建筑师,那完美就不是理想了。
完美就是一个亲切的名字,一般用来称呼或指代“我设计的方案”。


所以,如果建筑师要吃后悔药,那ta只会后悔学了建筑,绝对不会后悔设计了建筑。 因为就算再重来一万次,估计你该设计成啥样还是啥样。你搞不成安藤,安藤也搞不成BIG。


Dynafit是德国的一家户外运动品牌。不算太大众,但某宝也一搜一大把的代购。Logo你可能见过,是一个雪豹头。


不管怎样,作为一个走向international的品牌,搞一个international的企业总部也是顺理成章的。 D公司把全球总部选在了自己的老家德国,但并不是在市中心,而是在德国临近奥地利的边陲小镇——基弗斯费尔登(Kiefersfelden)。别的先不说,估计便宜可能是真便宜。

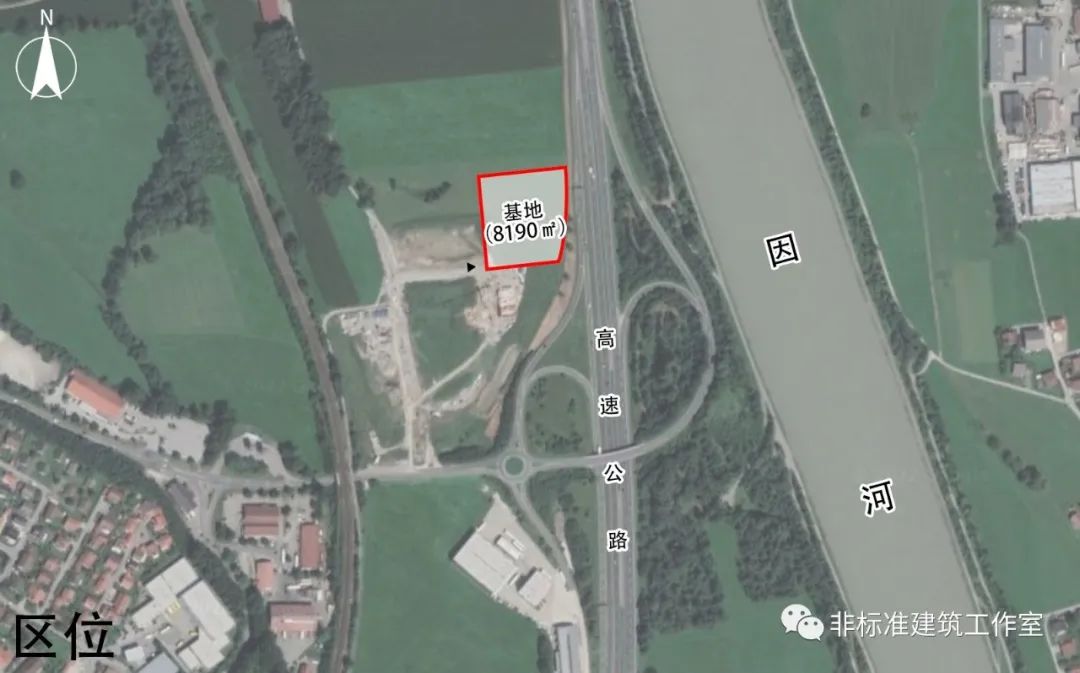

基地临靠因河,紧临A8高速公路,面积8190㎡。

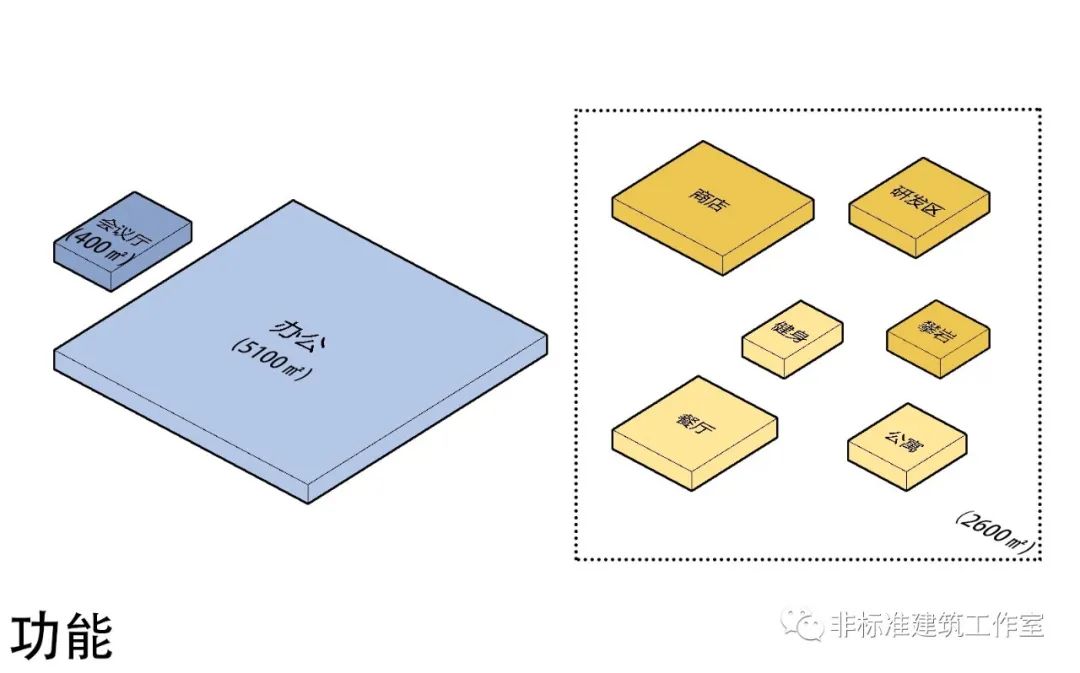

项目预留后期发展用地,首期任务书要求功能包括办公、会议厅、餐厅、健身房、研发区、室内攀岩、商店、公寓。总建筑面积大约8000㎡。

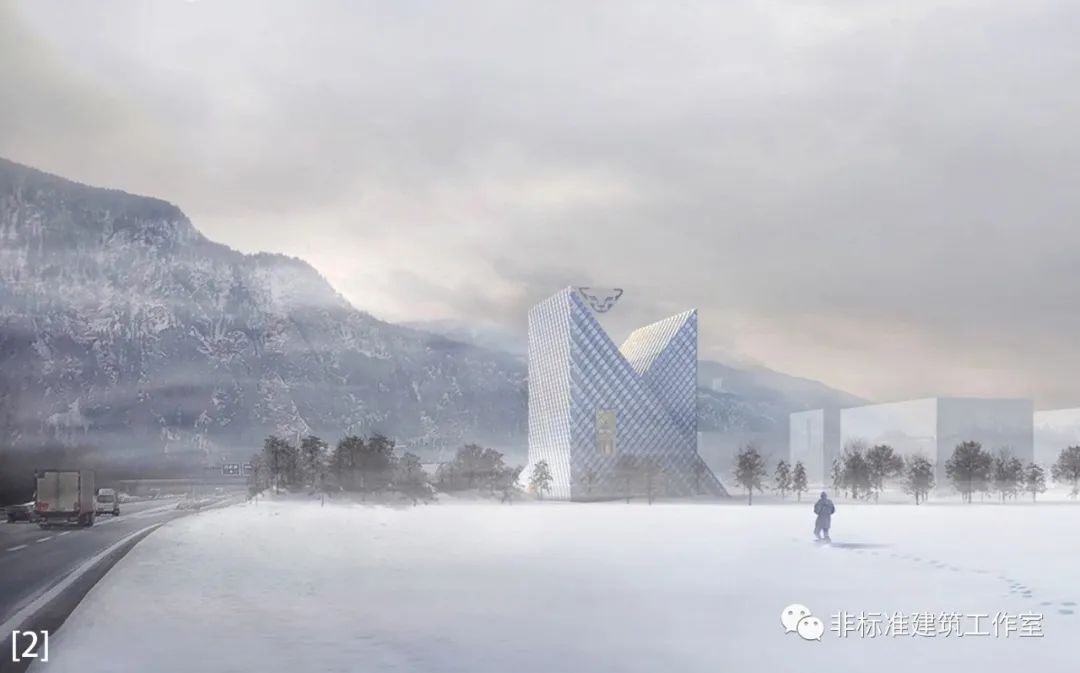

在正式拆房之前,咱们先来一个无奖竞猜。你看下面这两位选手哪个长了中标脸。 1号选手,比较朴实。长得像个削尖了头的山。

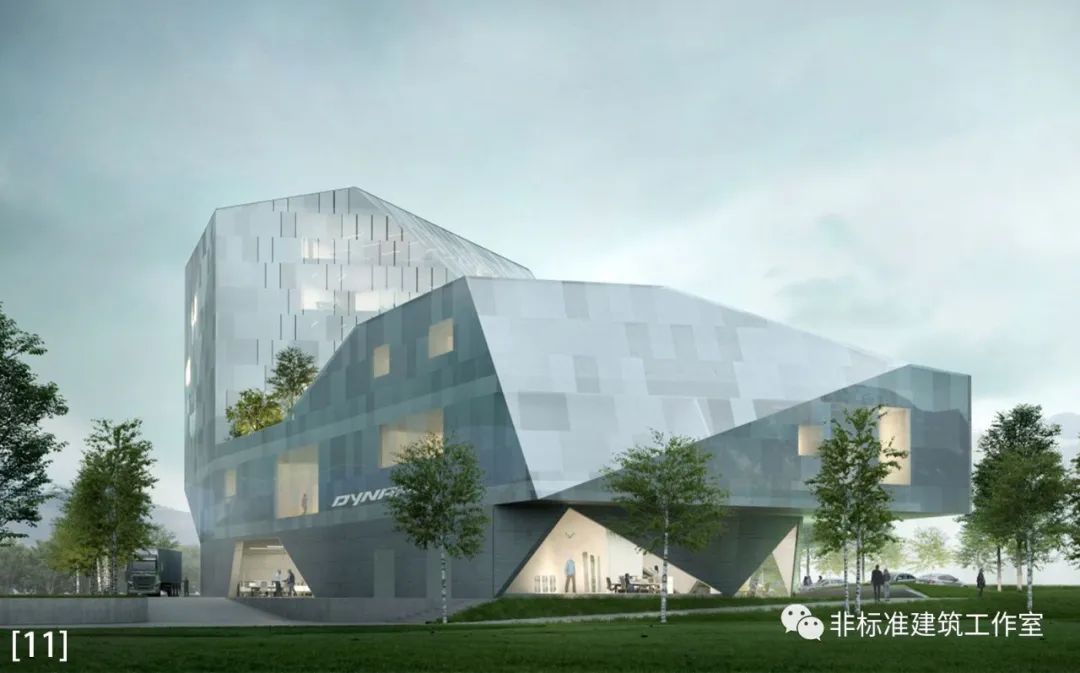

2号选手,也比较朴实。长得像个削平了头的山。


尖头山VS平头山你押谁?


D公司把总部选在山沟沟里的小镇,也不完全就是图便宜。
一来,这地儿在德瑞奥交界,坐拥欧洲市场半壁江山,去哪儿搞促销都方便,何况旁边就是高速路;二来,场地靠近阿尔卑斯山脉,新品发布会之类的活动直接腿儿着就去了,相当符合户外运动品牌的调性了。

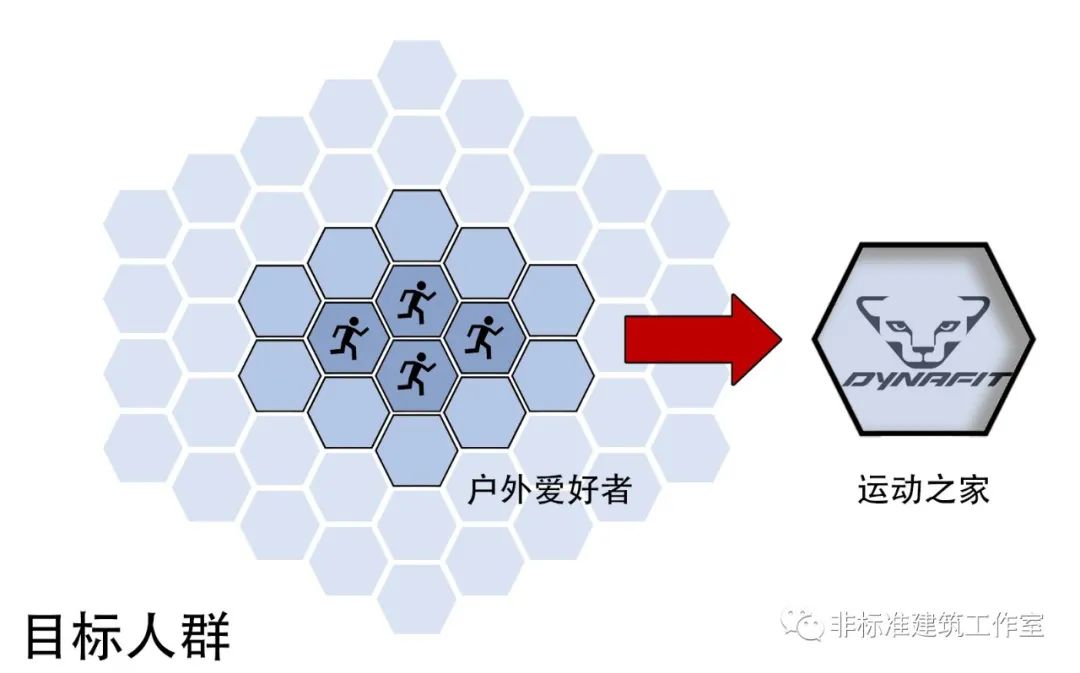

很明显,户外运动不算是大众项目,所以D公司也不在乎所有人的看法,只要符合目标客群期望并利于自身使用就偶可。 对建筑师来说,可以简单理解——Dynafit总部不仅是办公总部,更是建给所有户外运动爱好者的“运动之家”。


说白了就是你不能搞一个世外桃源的办公楼,还是得有标志性。 正所谓靠山吃山,靠水吃水。这个标志性跑不了还得是个——山。

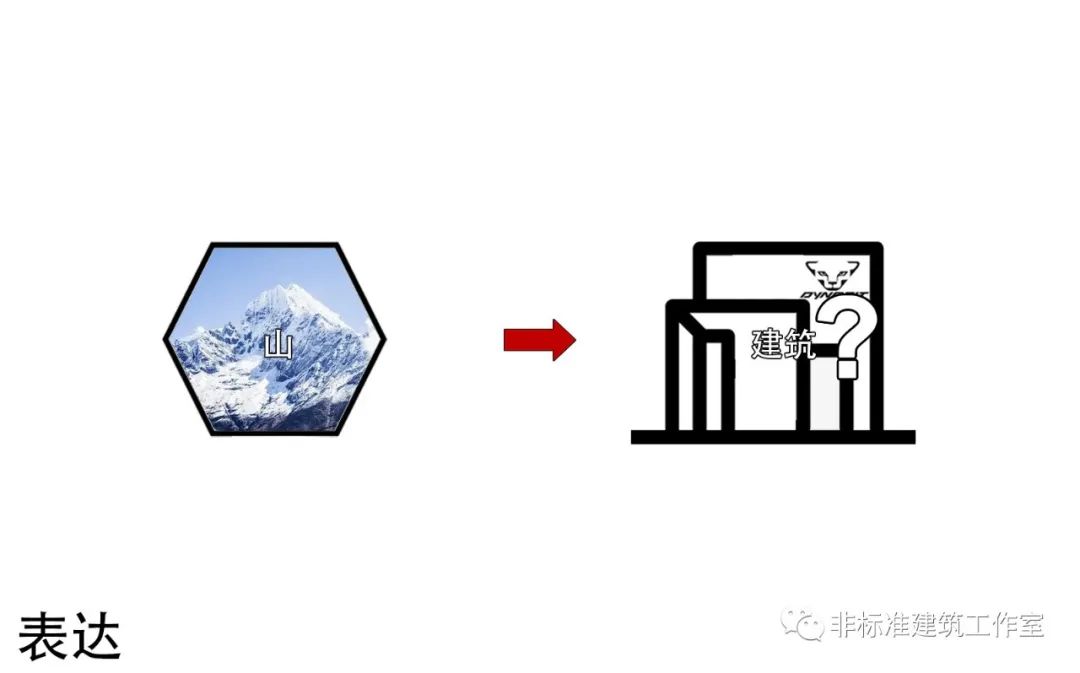

  最简单的表达就是直接表达。直接让人看到总部的外部形态像山一样就对了。比如进行自然拟态,把建筑设计成岩石、木头这类自然物件,让建筑充满自然能量。

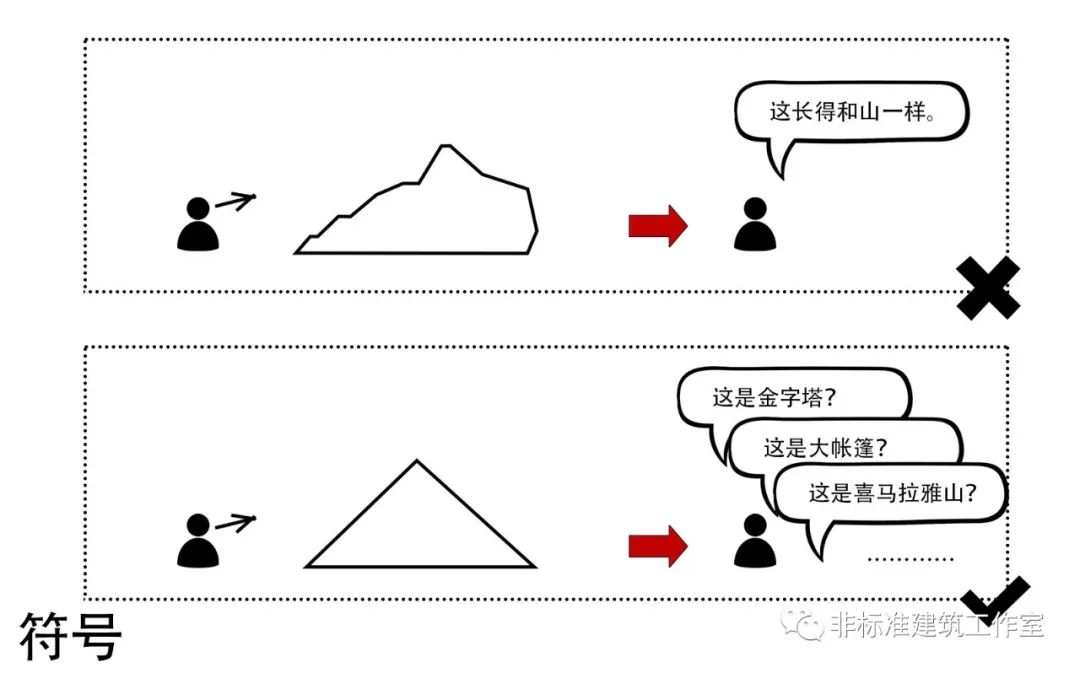

但在建筑师的思维里,抽象的肯定比具象的好。 建筑师Barozzi Veiga就觉得,搞一个山的符号它不香么? 前辈典范就是金字塔。

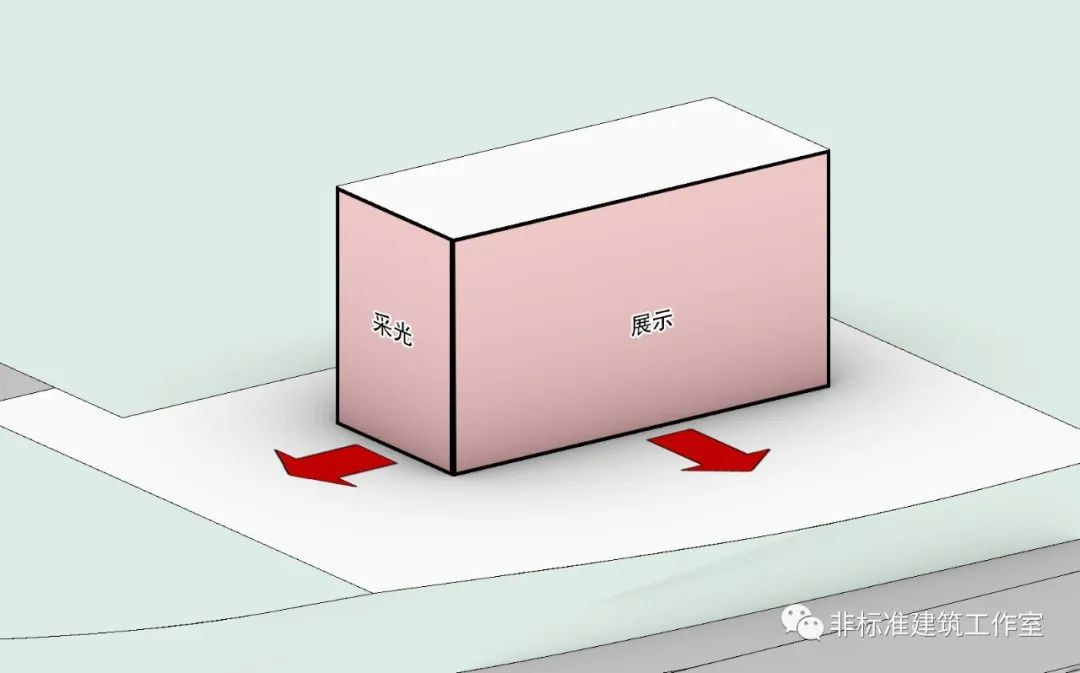

首先建筑在场地上,南面采光,东面紧邻高速路,来来往往的路人都会看见。在这里建筑的展示意义远大于采光的需求。并且东面也能采光,所以建筑的体量是面向道路的一个长矩形。


BarozziVeiga希望能从几何关系上定义山的符号。单选题,只有三角形。

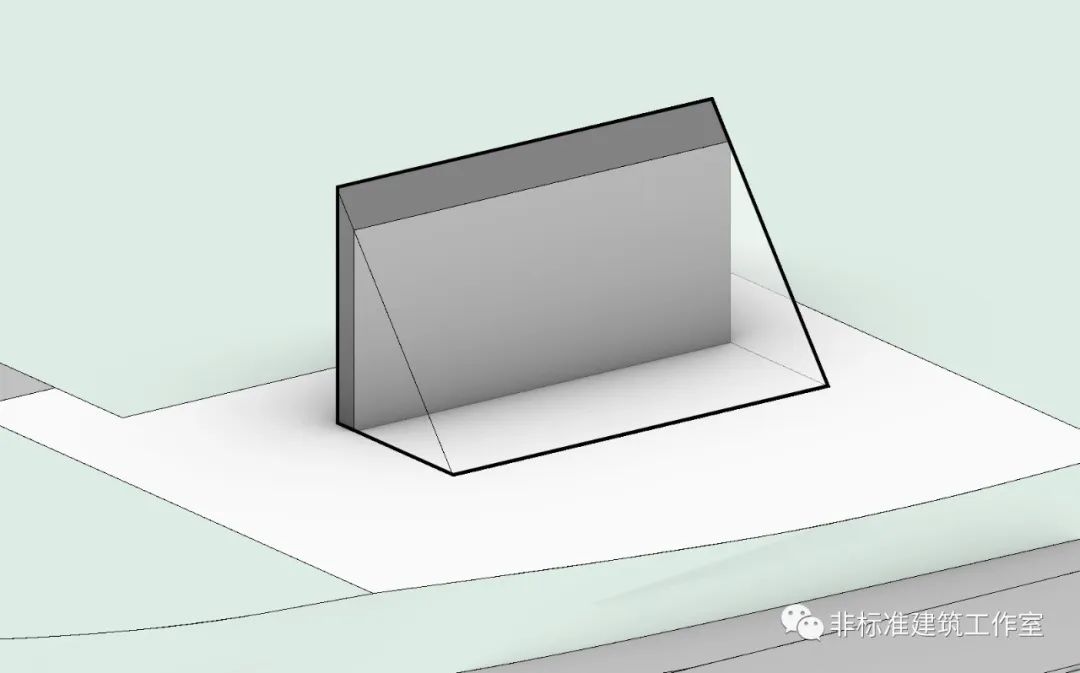

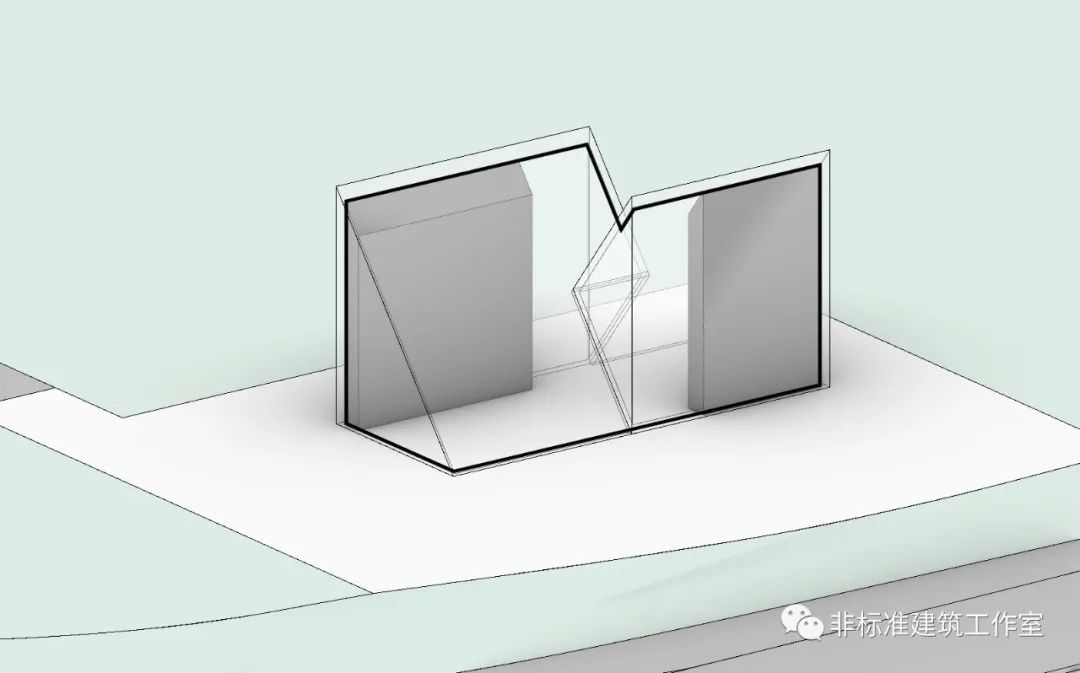

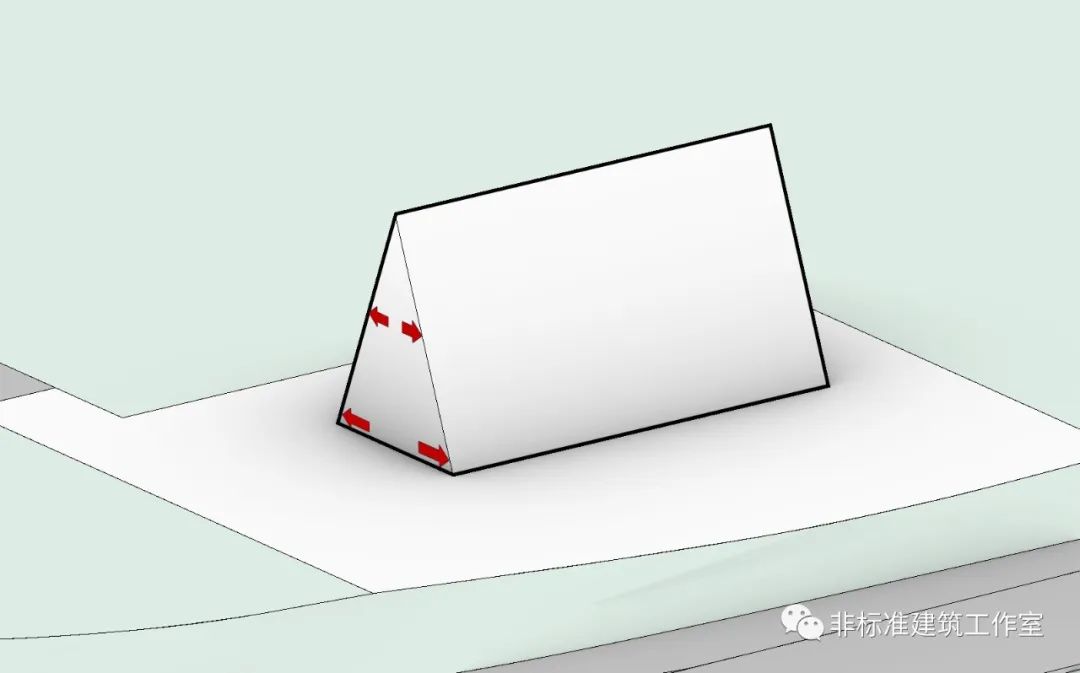

等边三角形的交通核肯定要放在中间挡视线,索性交通核放在了长边,变成直角三角形,高度30m。

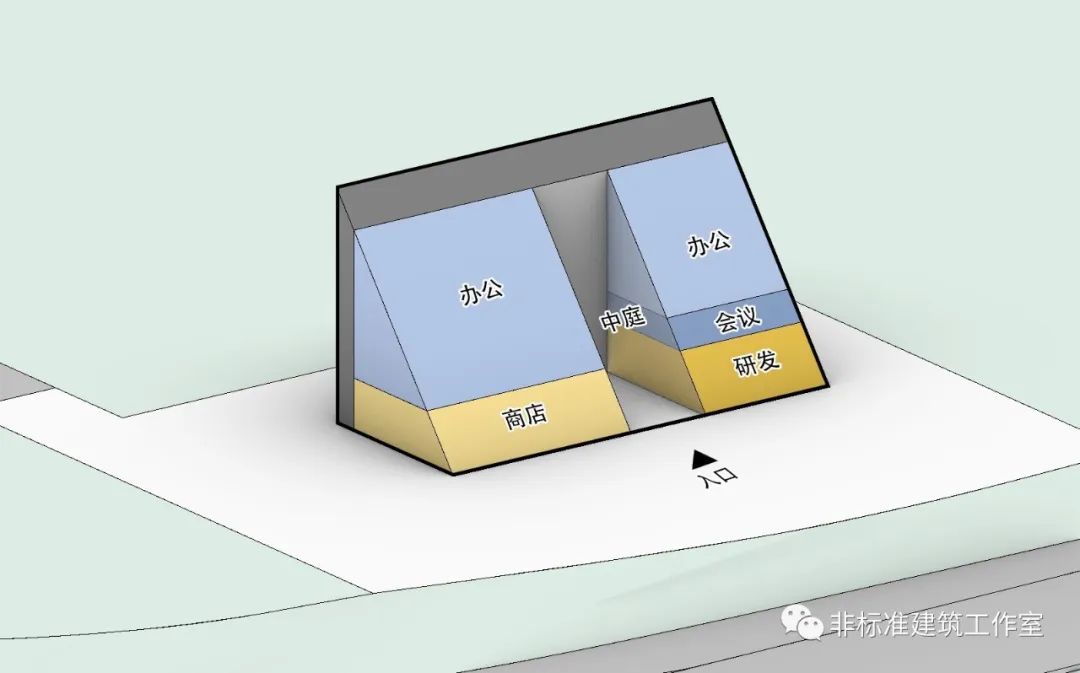

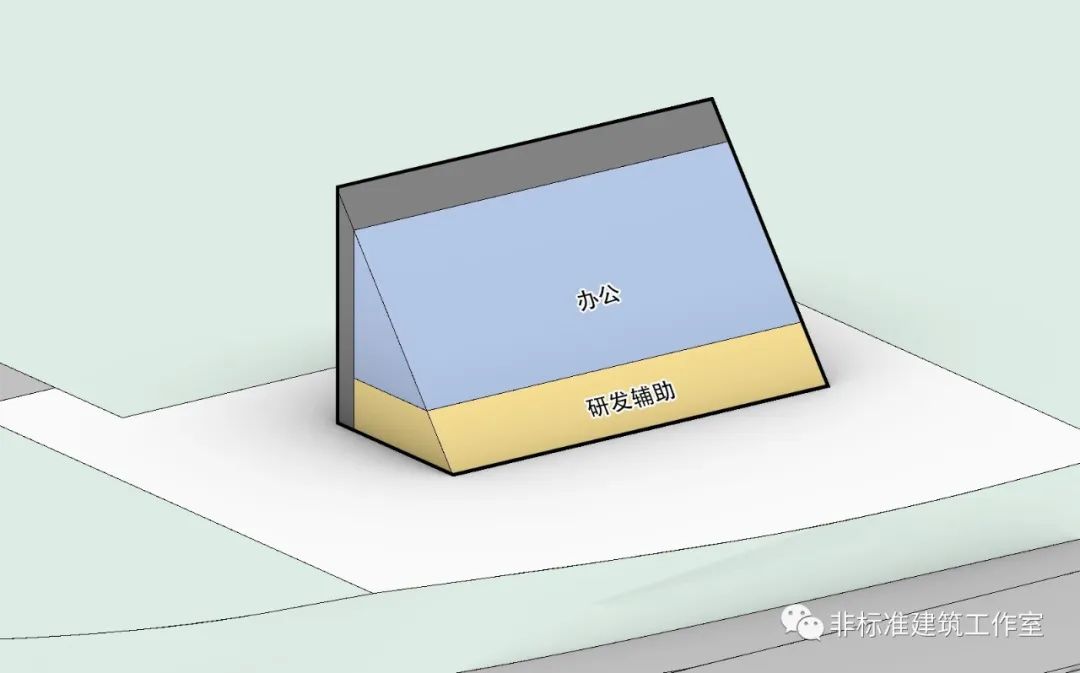

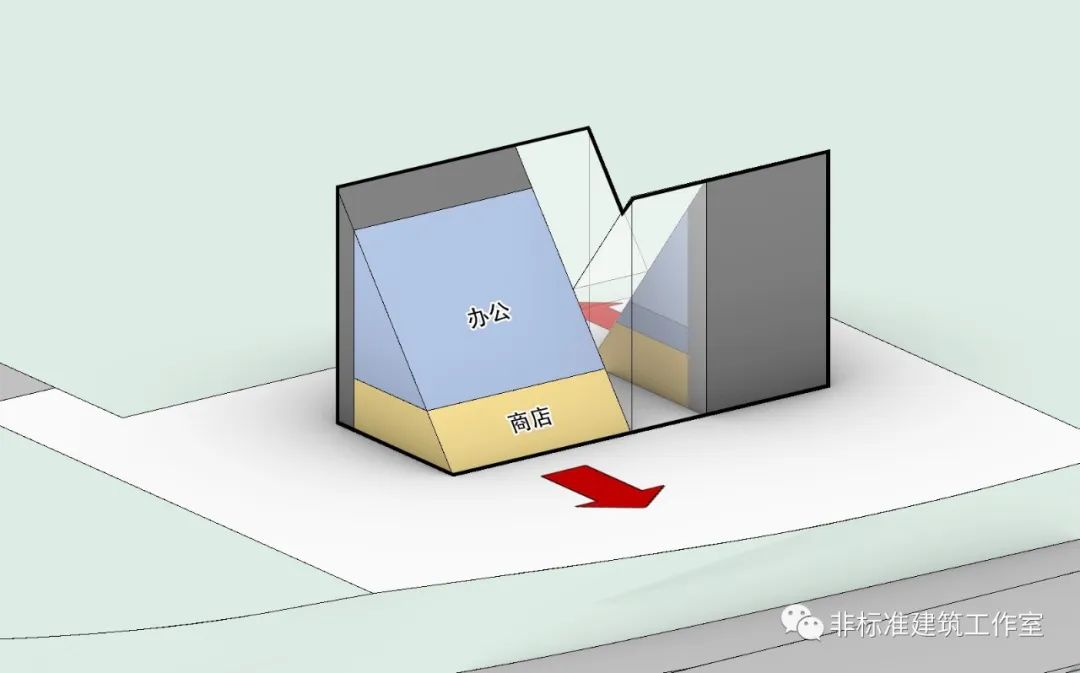

根据功能,办公及其配套在上面,研发、零售等辅助功能布置在下面。


功能上分成两部分,以东西为轴,隔出来一个中庭,南部分更大一些。主入口就定在东面。


强化山的符号形象。一边朝东,一边朝西,一个三角形体变成两个三角形,并将两个三角体在中庭的部分咬合,这样两个不同方向但相似的三角形,共同去模拟阿尔卑斯山的感觉。


外形比较简约,内部空间可得丰富起来。先预留出半米的隔热表皮空间。

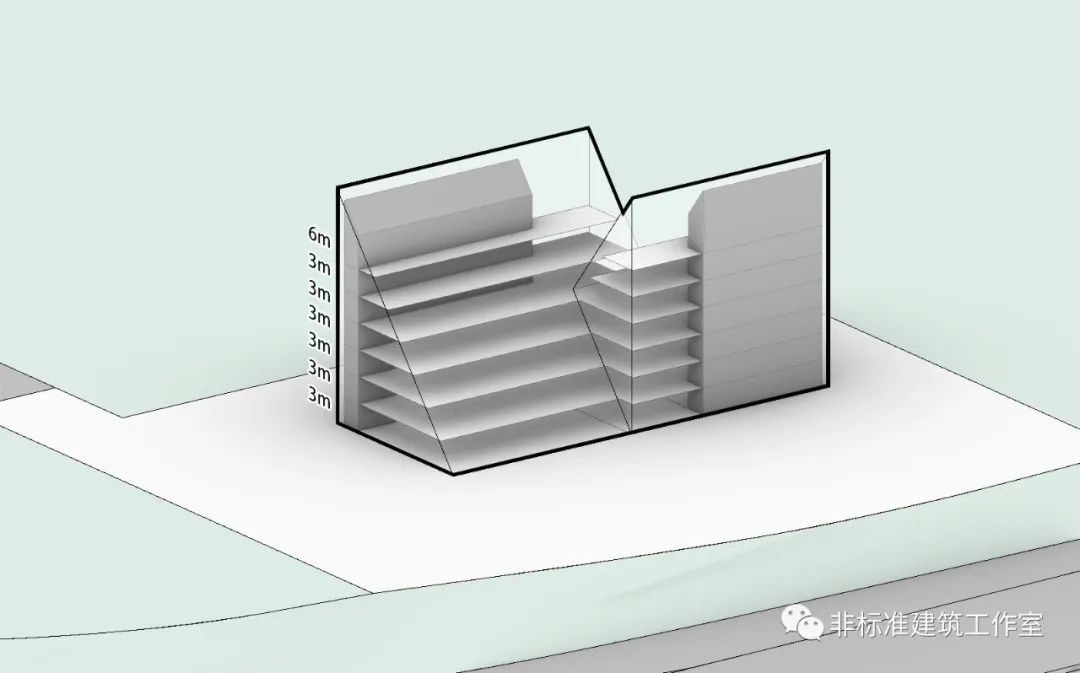

接下来是将楼板塞进去,依托这样的三角体咬合的外形,共做7层。

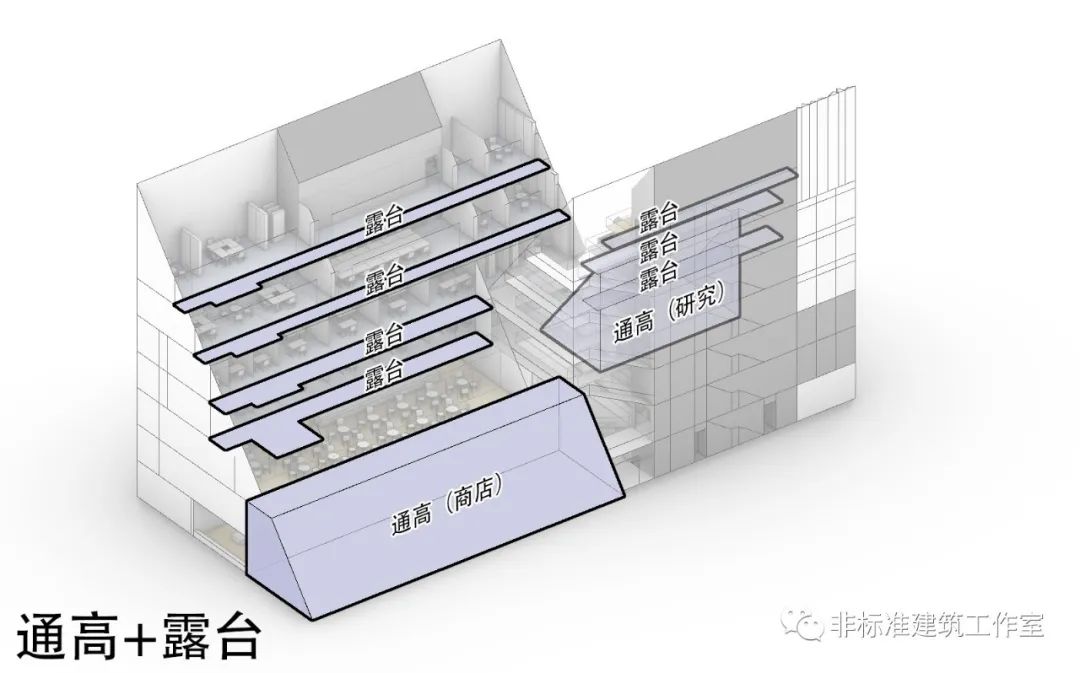

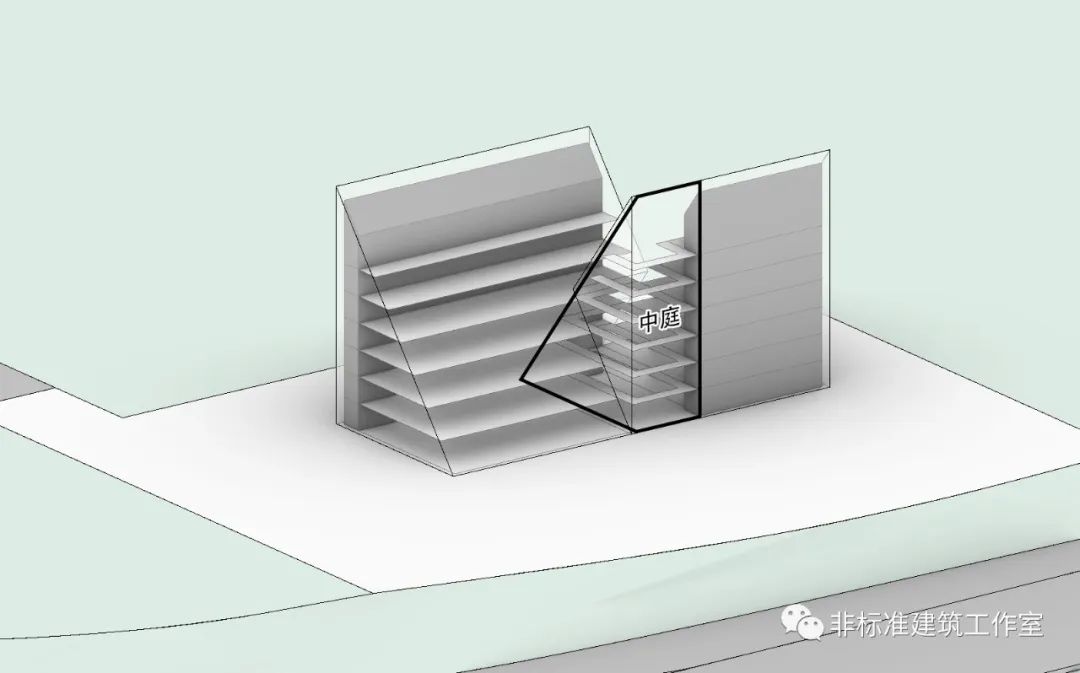

三角形交接处留出通高中庭。

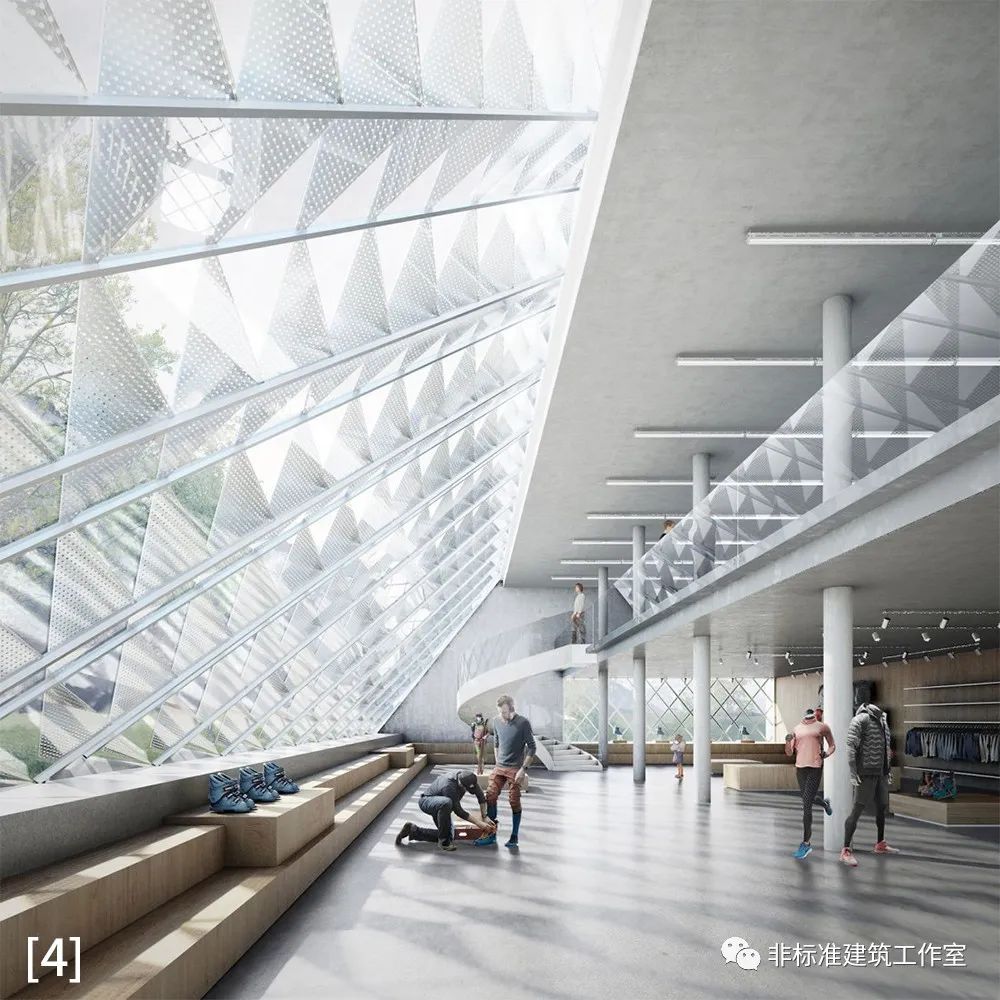

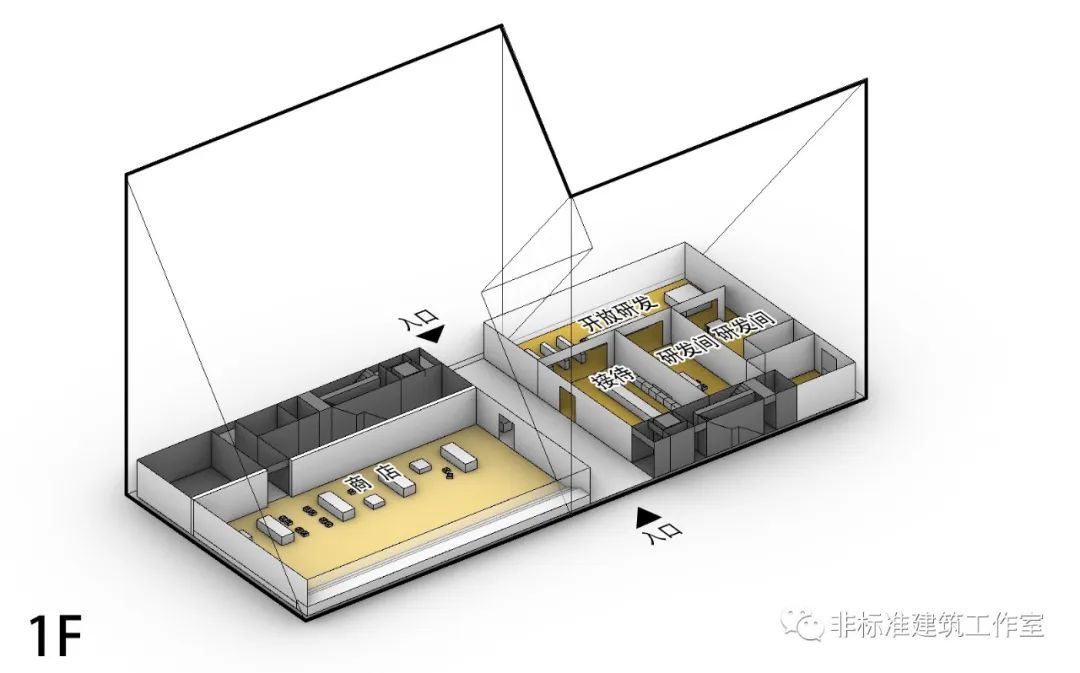

中庭同时也东西贯通,两边都是入口。1F南边是展示商店,搭配货架和座椅。北边是研发区,有开放研发和研发间。核心筒朝着中庭的部分设有电梯,对着外部环境开设疏散出口。


2F南边是商店二层,局部挑空,布置座椅做一些分享展示。北边是封闭研发间。


3F及其以上都是办公空间,主要内部员工自己使用。3F南边是员工餐厅,北边是会议厅。

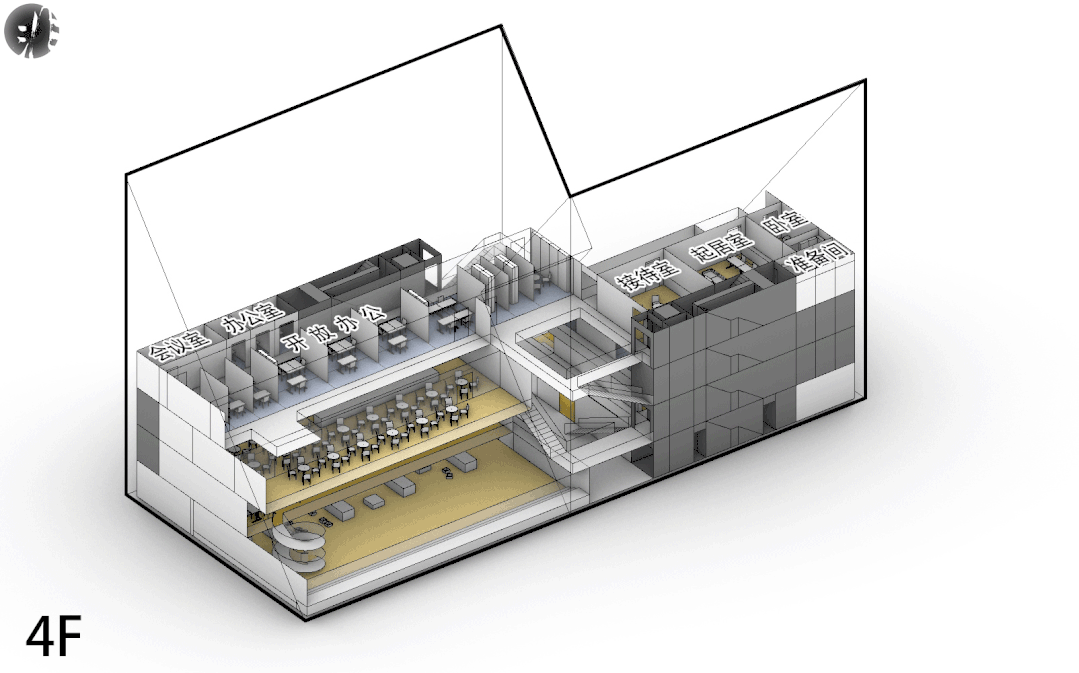

4F、5F、6F都以开放办公为主,其中南半部分面对东面设计了阳台。

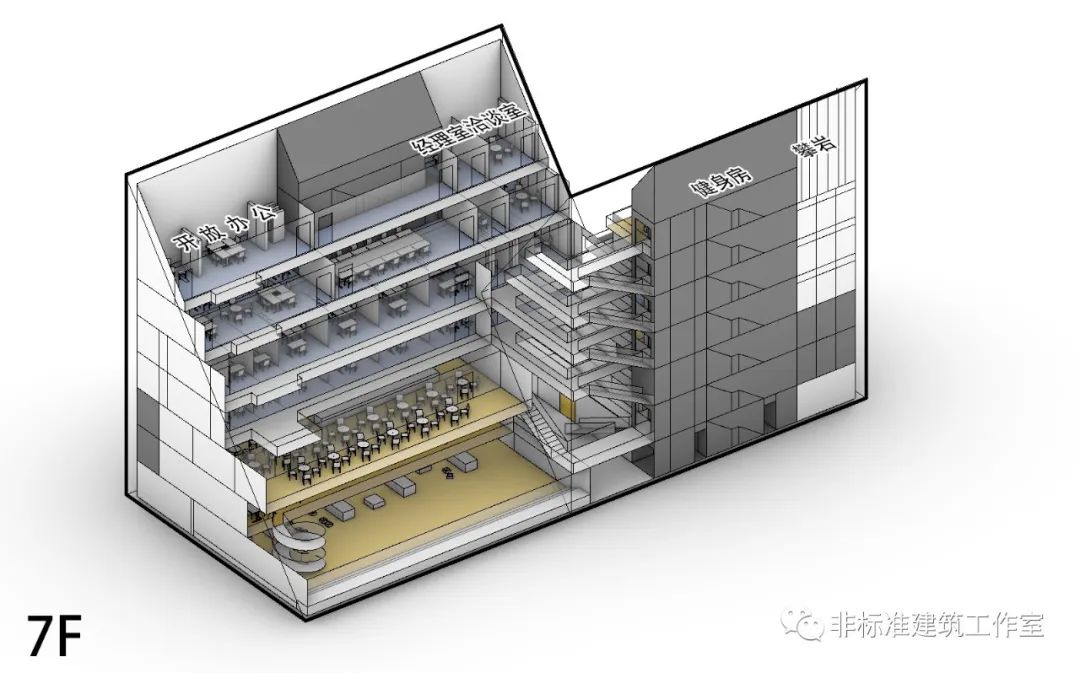

顶层7F面积也很小了,南边为领导办公区,北边是员工最爱的健身房,包括一个室内通顶的攀岩墙。


整栋建筑的采光面都是倾斜而下的屋顶,除了下面的零售商店,办公部分全部设置了休闲露台。

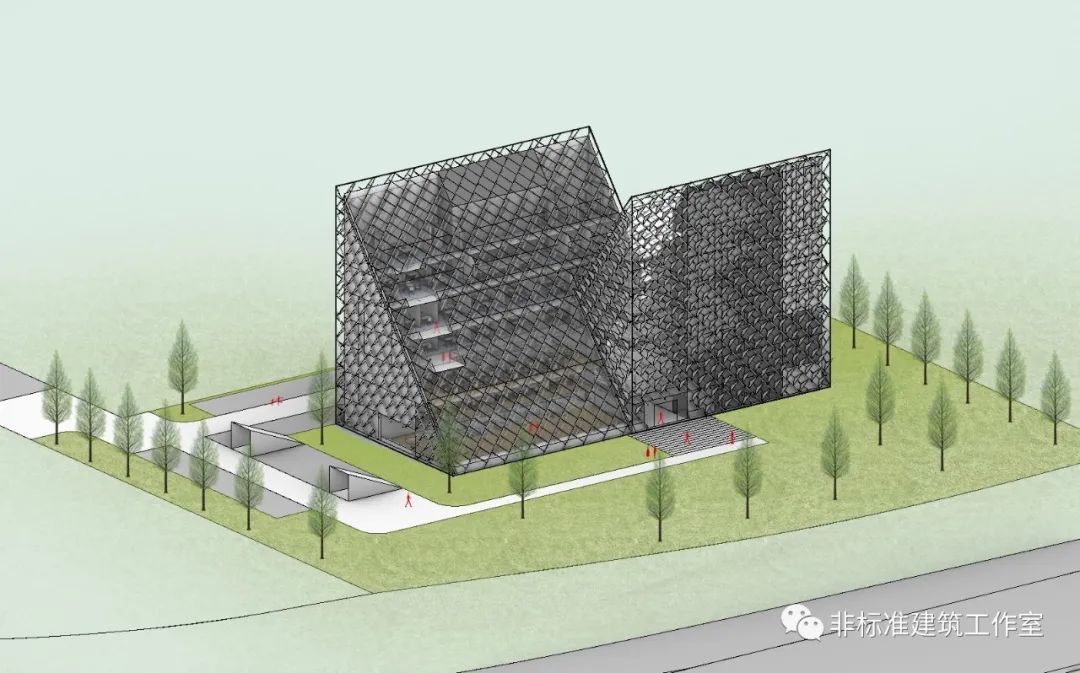

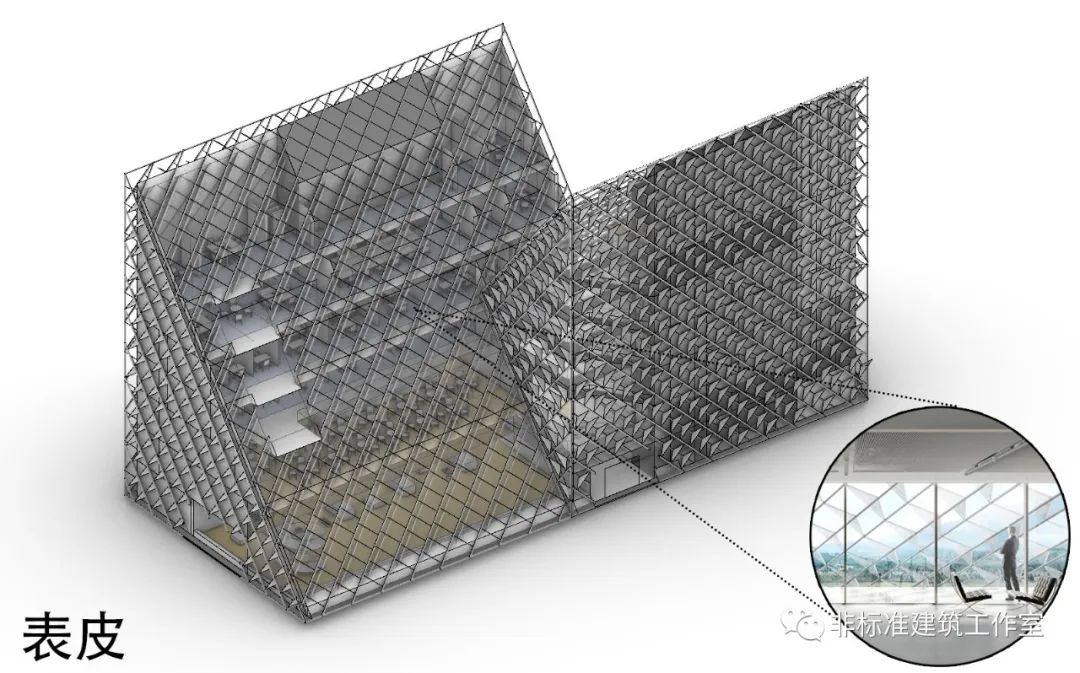

整个表皮就是一个隔热的幕墙系统,有三角穿孔板过滤阳光,利用烟筒效应,从交通核附近的风井进行抽风换气。

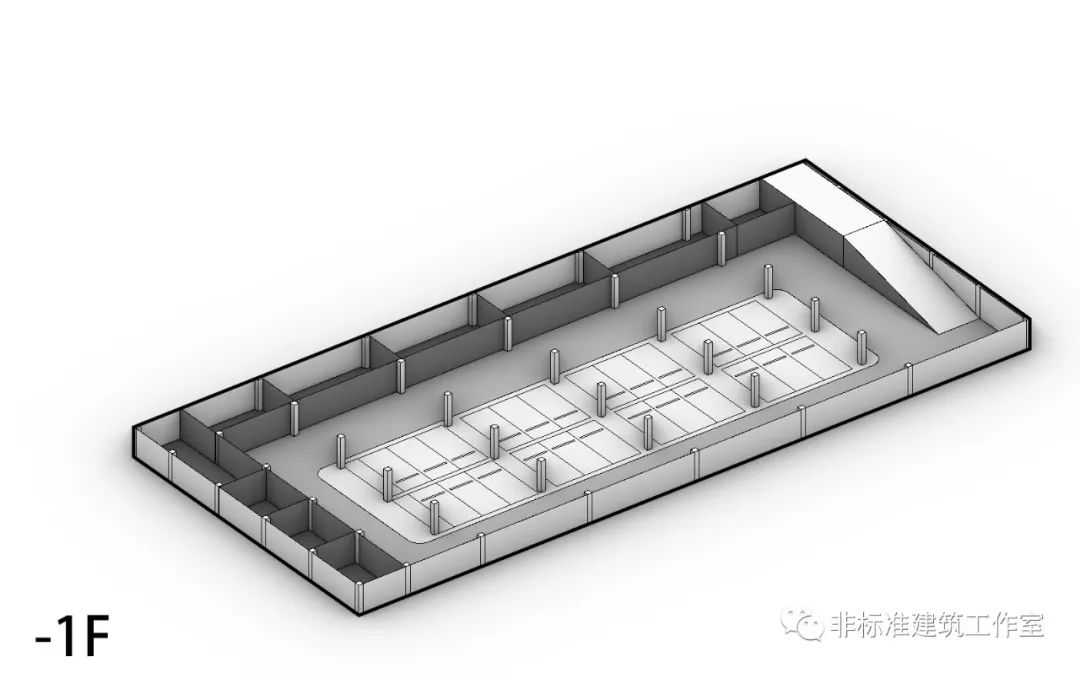

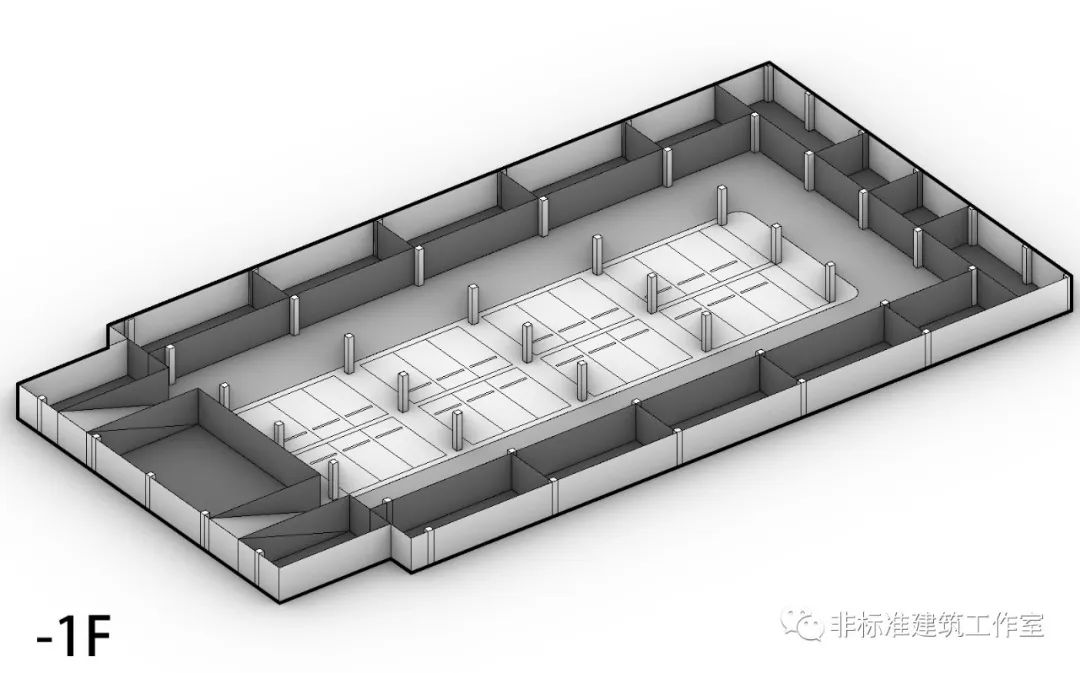

地下一层作为停车场。


打完收工。

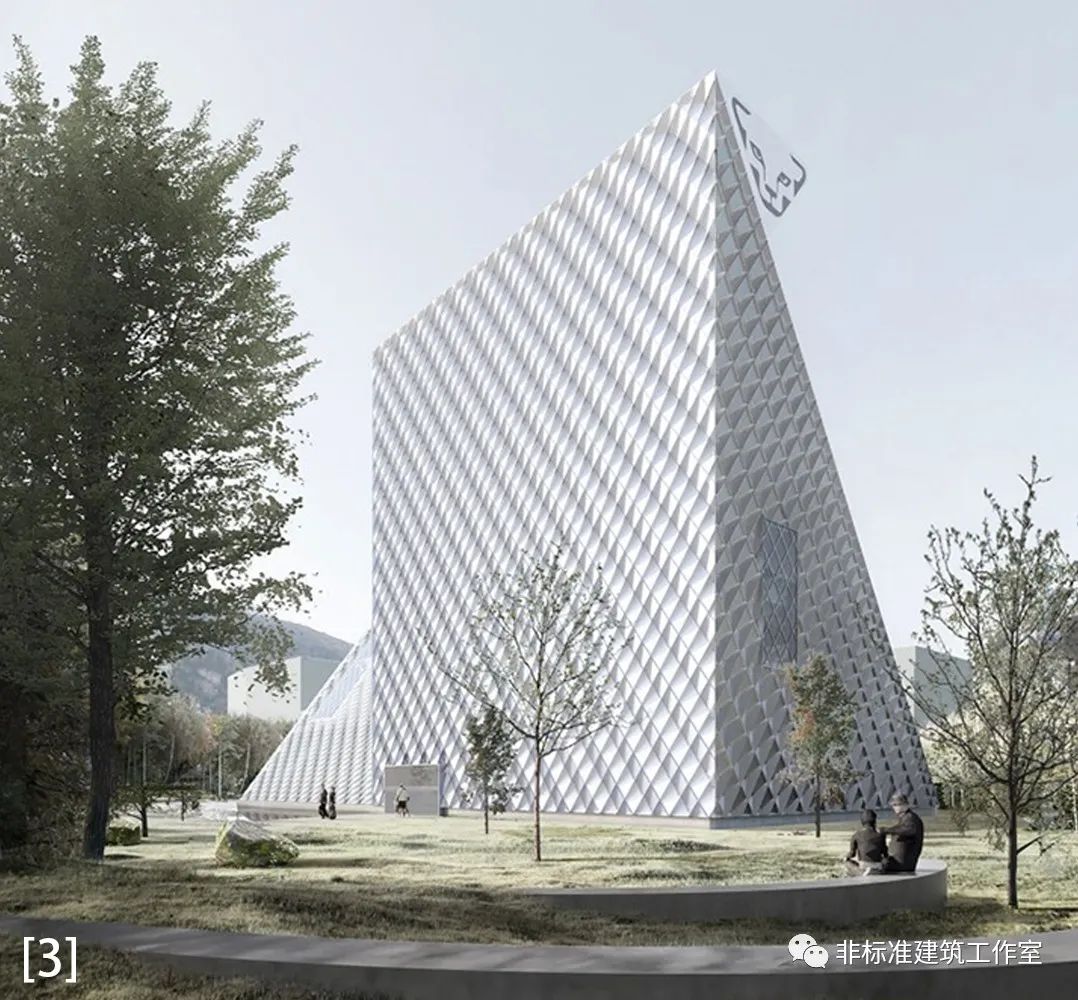

这就是1号选手Barozzi Veiga设计的尖头山符号方案。







看一遍完整过程。

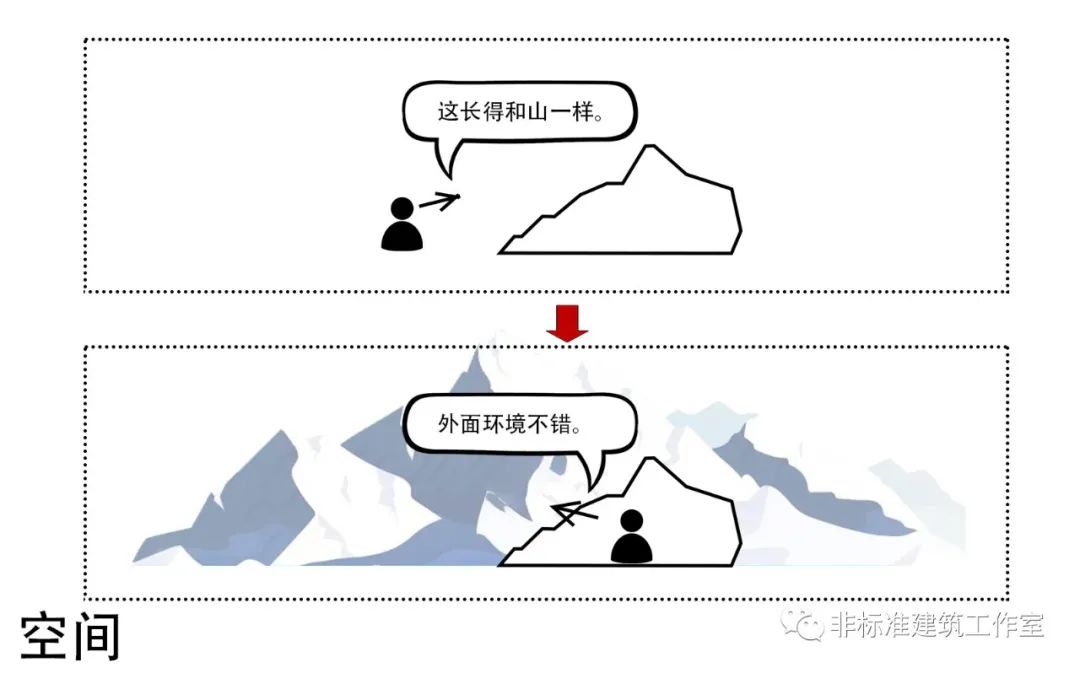

2号选手是来自意大利米兰的Cino Zucchi Architect,他们觉得在山里设计一座山的想法简直傻透了。明明到处都是山啊~ 阿尔卑斯山它不美吗?要来看你一个钢筋混凝土的假山? 总之:山不重要。看山才是头等大事。

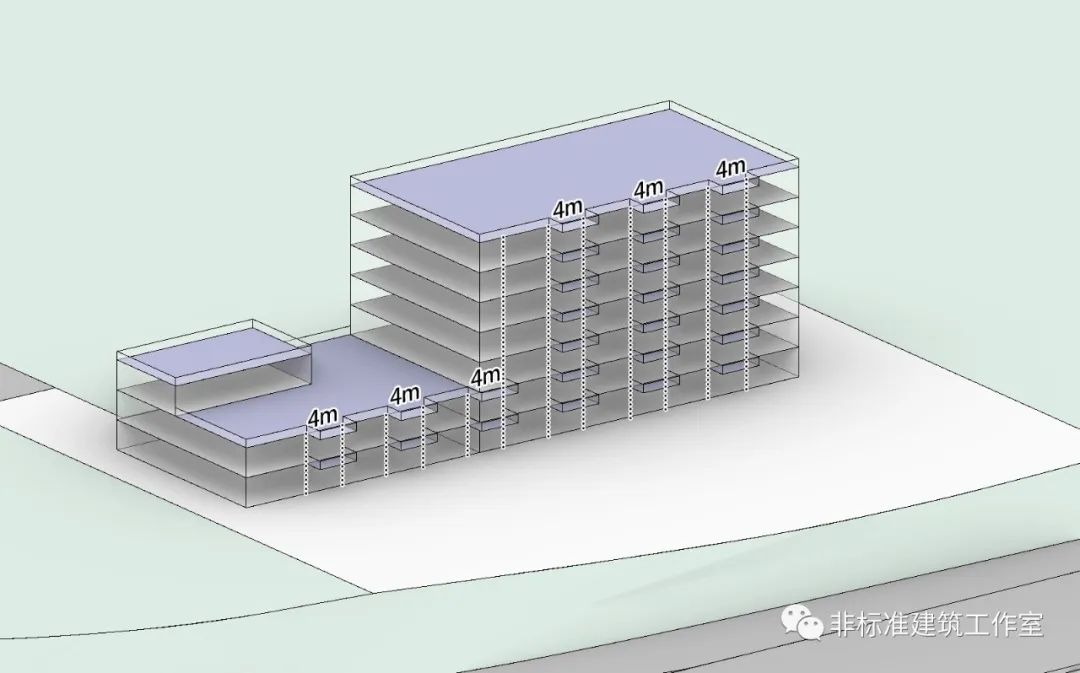

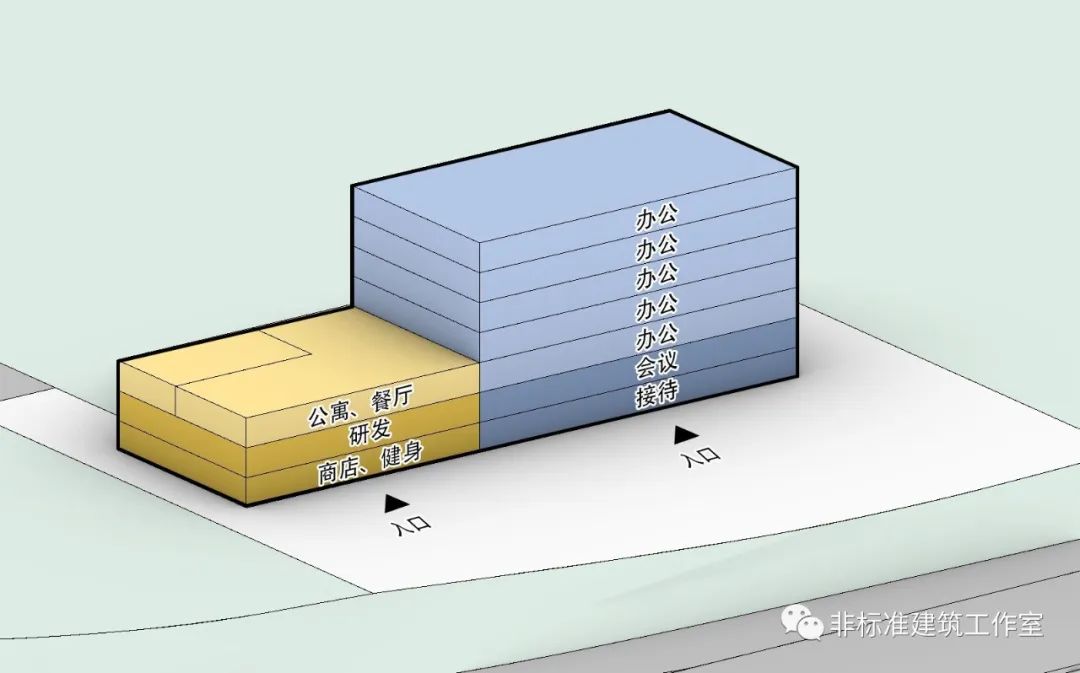

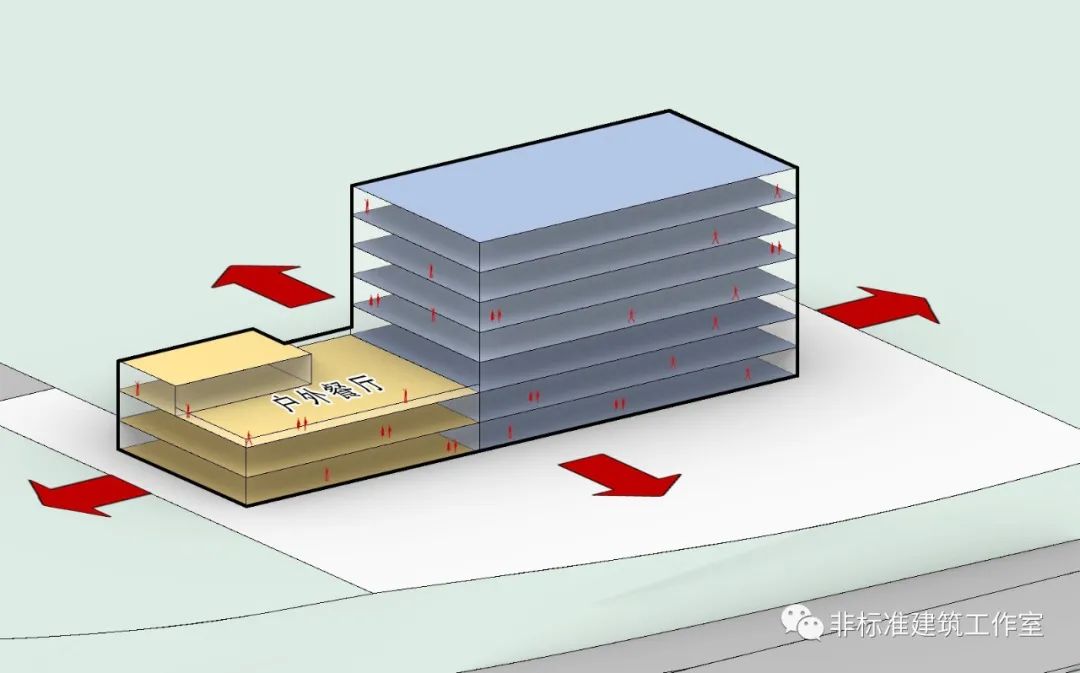

主入口设置在东面。将研发辅助等功能和办公分开,单独布局,放在南边形成三层裙房;公寓放在顶层,与餐厅相连。办公在北设置7层。


为了达到看山的目的,在研究辅助部分把餐厅改为户外餐厅,实现公司野炊和Party自由。那么,办公部分怎么看山呢?


其实屋顶就是天然的看山空间。


但大家上着班就没事儿摸鱼上屋顶吗?也不是不行,就是目标太大,容易被领导抓现行。 最隐蔽也是最方便的就是走到窗边。有个风吹草动就可以立马归位。


对东面的高速路伸出阳台,你在看风景,路人在看你。


看山的空间肯定越多越好,极致的情况就是阳台填满整个东立面。

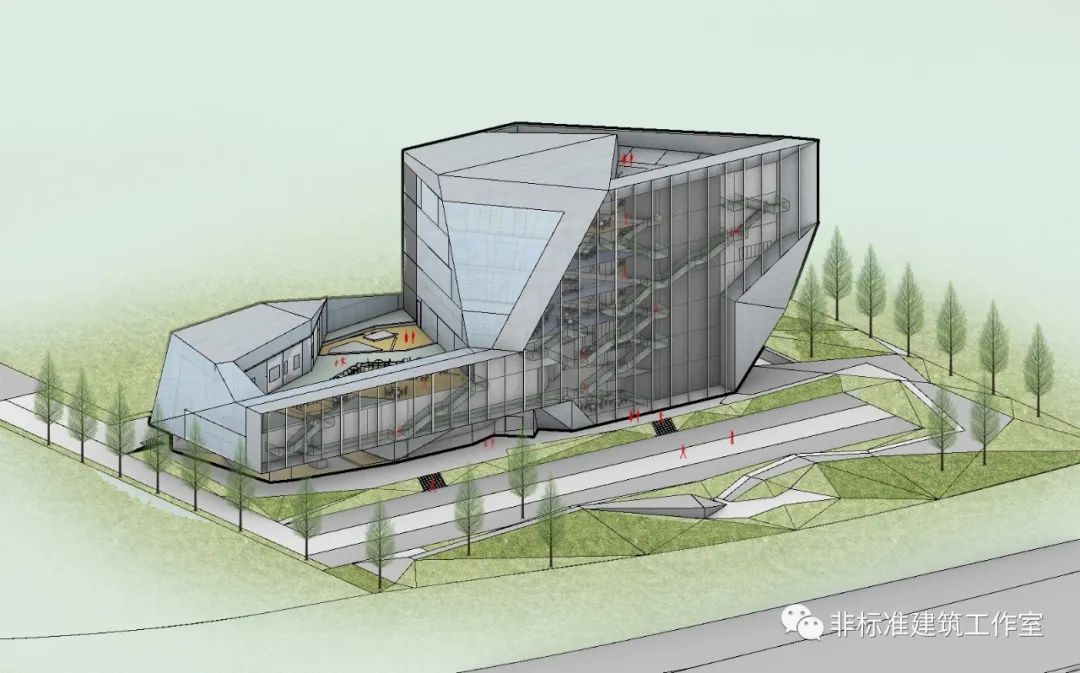

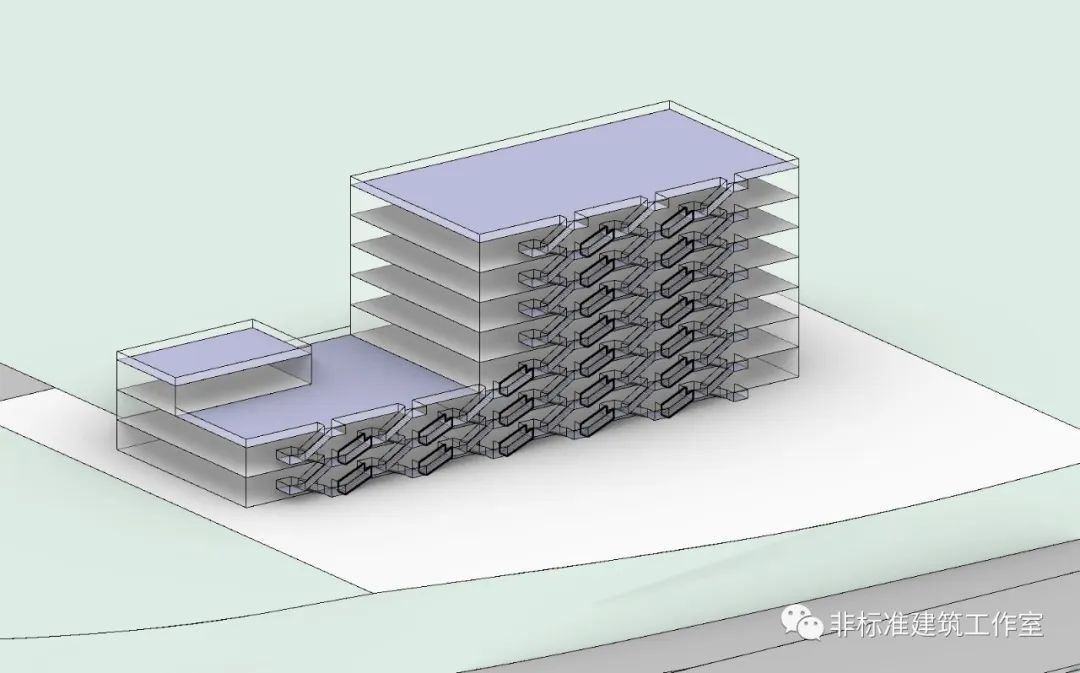

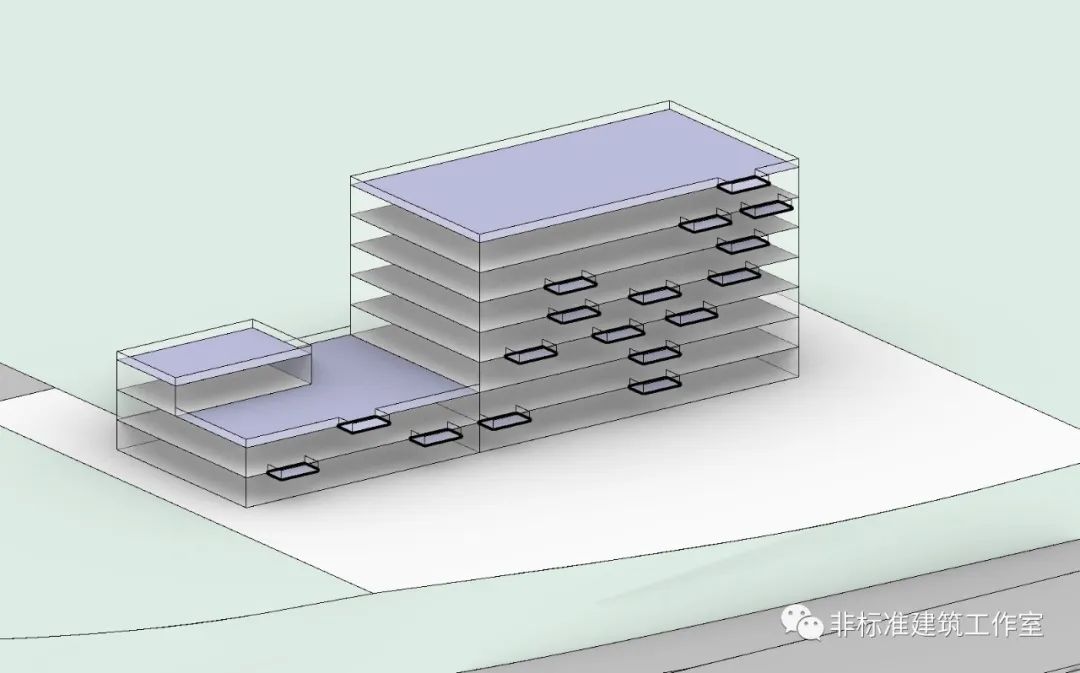

足够多的阳台已经形成一个独立的空间体系了,可以用外挂楼梯去连接不同层高的阳台,同时还能构成有规律的外立面。


在这个基础上,再增加不同阳台的斜向连接。

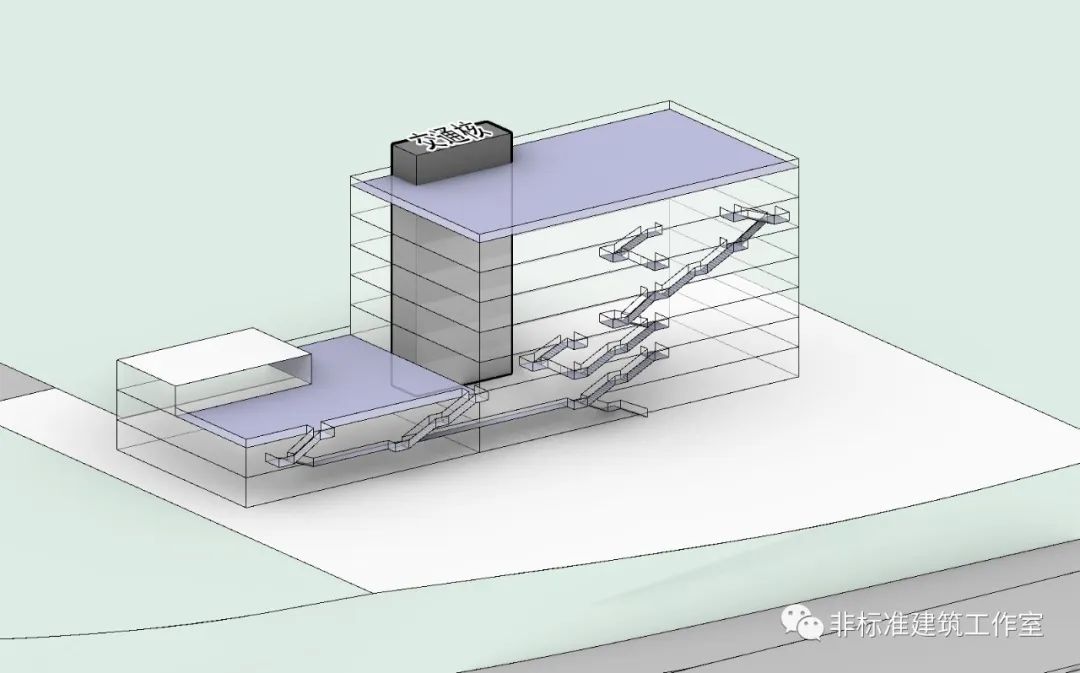

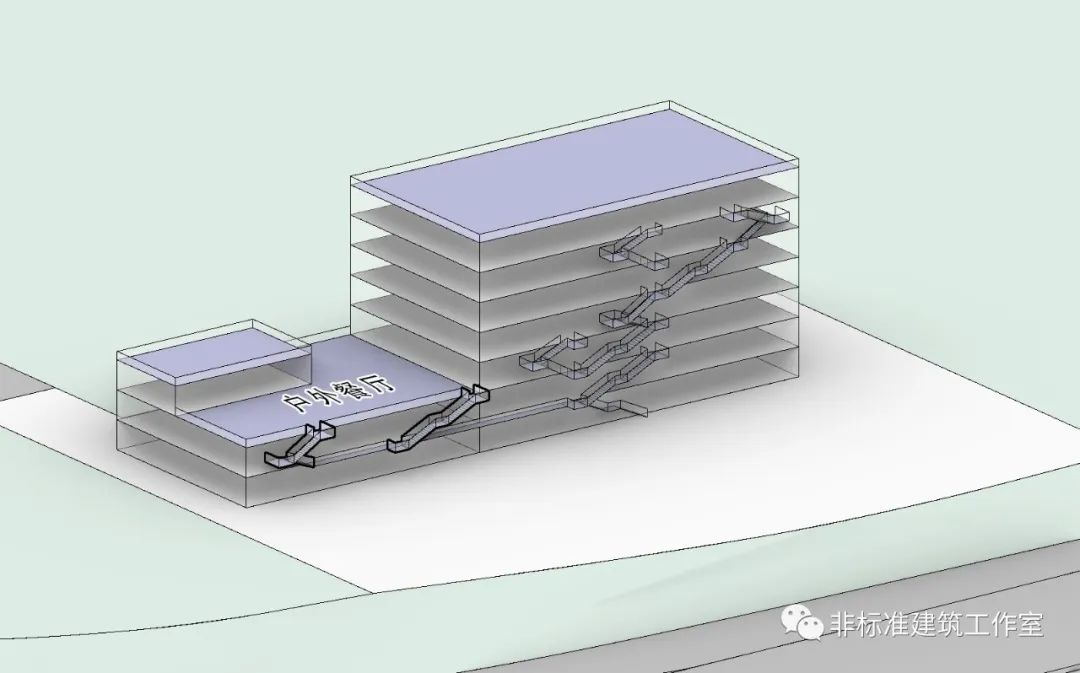

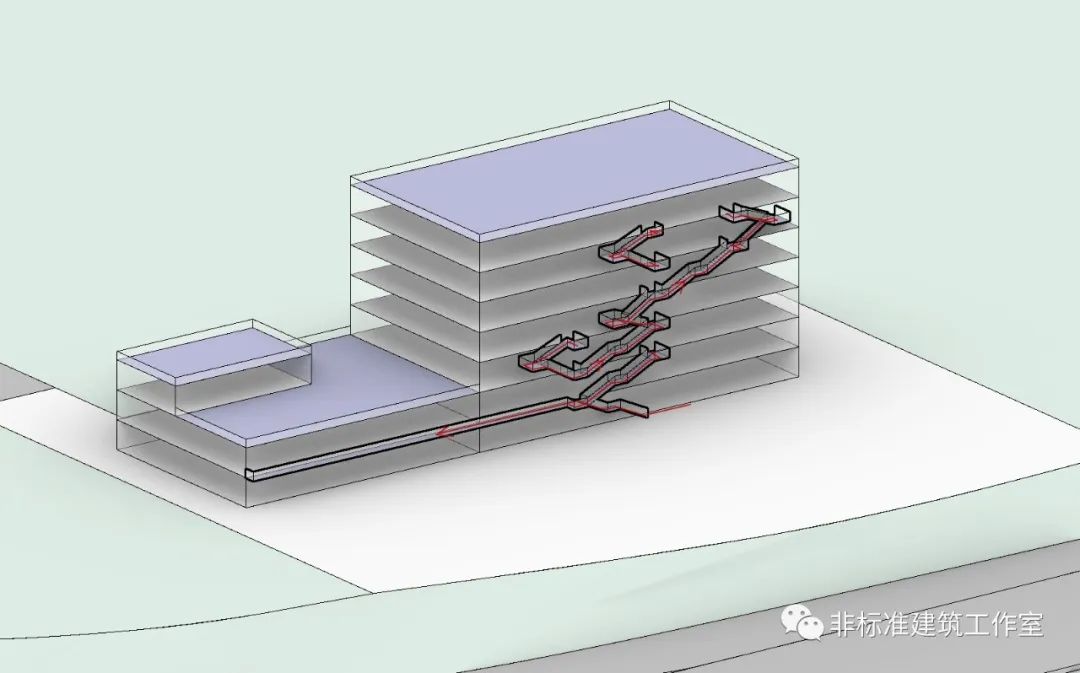

但塞满了其实也没啥用,毕竟不可能所有人同时摸鱼。Cino Zucchi Architect想要塑造一条从底到顶的登顶流线,于是删除多余的流线。


阳台系统继续和屋顶连接,与户外餐厅相通。


对于最高的屋顶,CZA却没有将交通系统直通屋顶。或许有点恐高?总之建筑师将终点改到室内7F,并补充了专门的休憩场所。

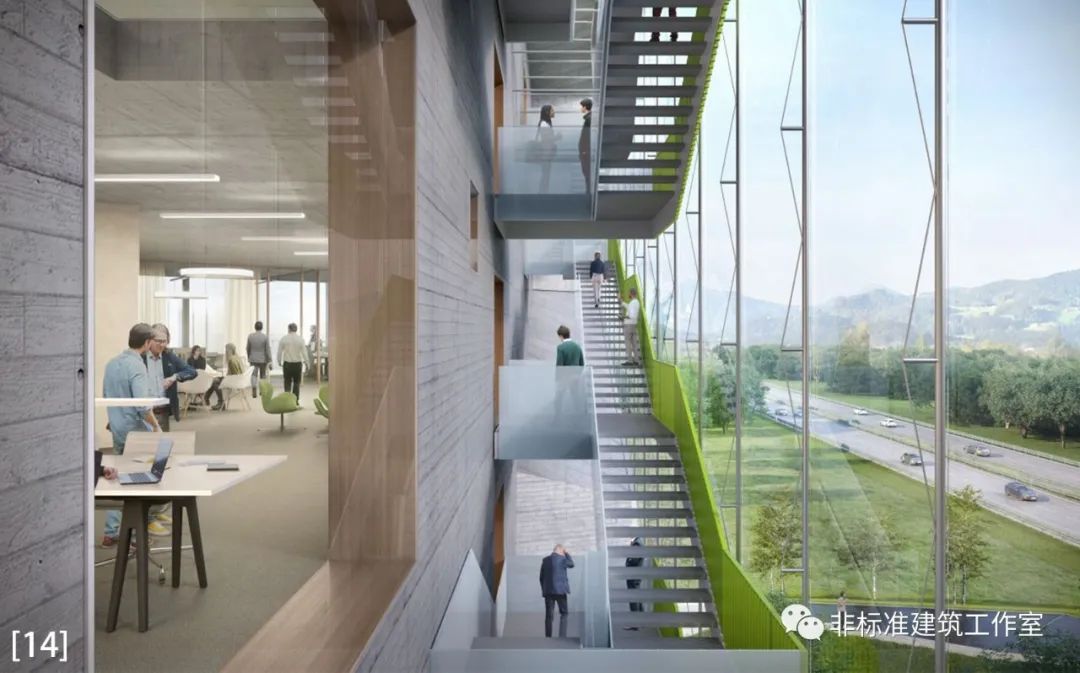

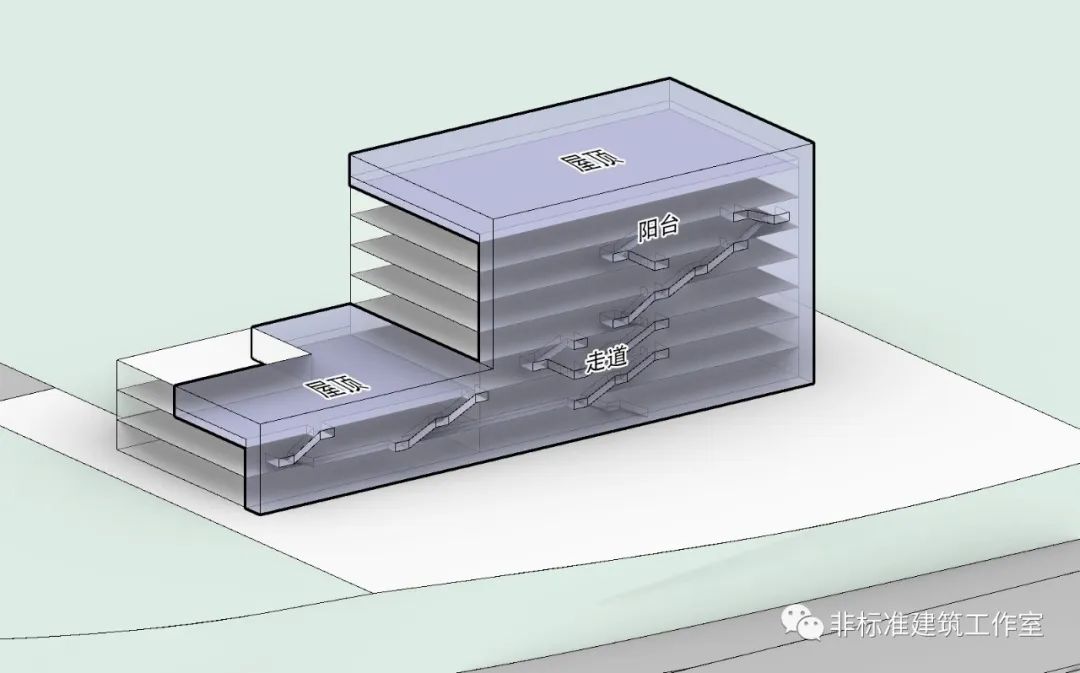

轻金属楼梯同时可以作为消防安全逃生的疏散梯。至此,屋顶露台、休闲空间以及阳台楼梯共同构成开放界面,看山的空间系统也建立了起来。


看山空间也影响着内部的功能布局。将交通核等辅助空间放在西面,尽可能的保留东部空间的开放性。


整体建筑形态也由此以辅助空间与看山空间相连,形成喇叭形,也算进一步的暗示人群尽量在东面空间活动。

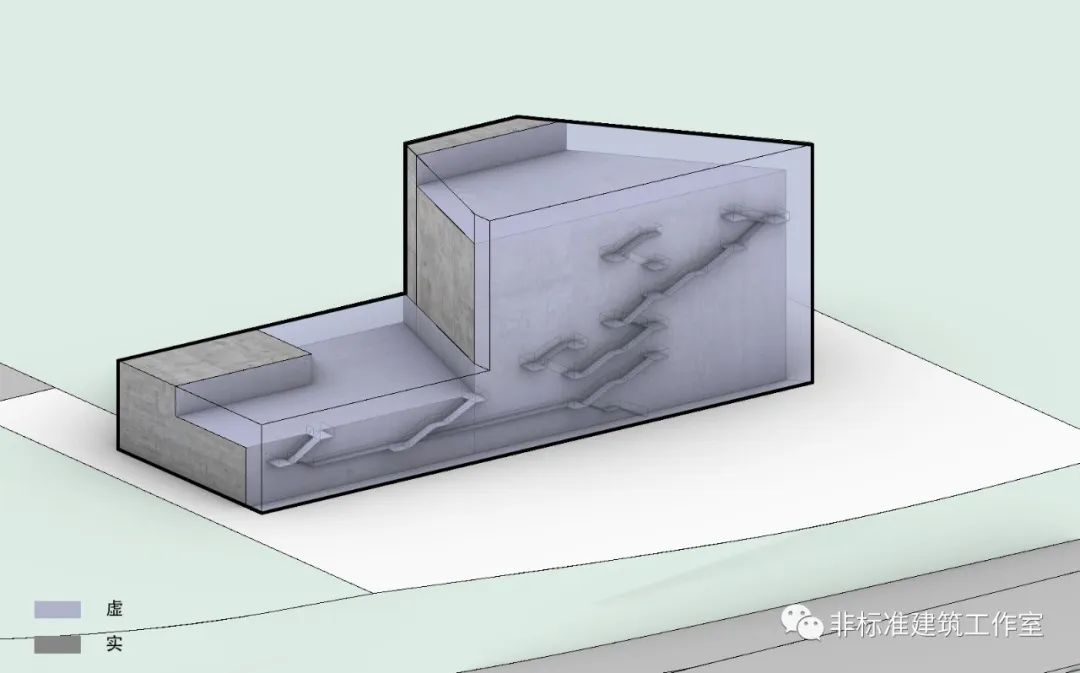

从外部视觉效果上来说,看山空间是虚,其他空间是实。

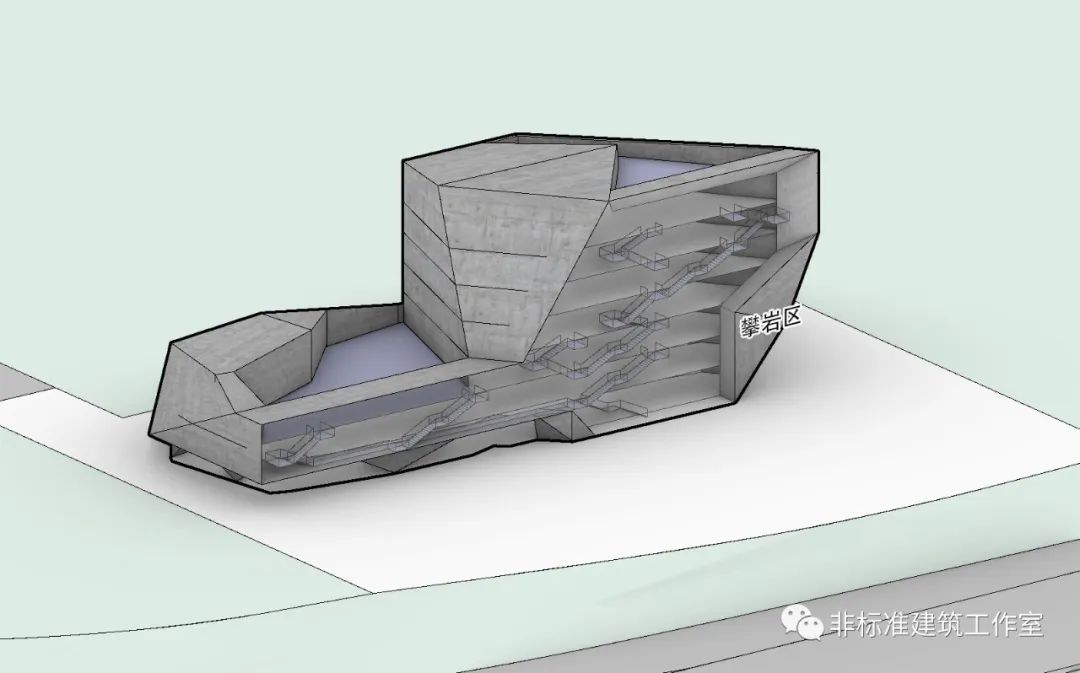

虚的楼梯空间有登山线路的意向,那么后面的实的部分就算是山体本体了。联合所有实的部分,共同形成一座山的意象,削减整体建筑的体量;建筑的东北角还斜切出一段,拟做室外攀岩区,整体锻造出崇山峻岭的冷峭感。

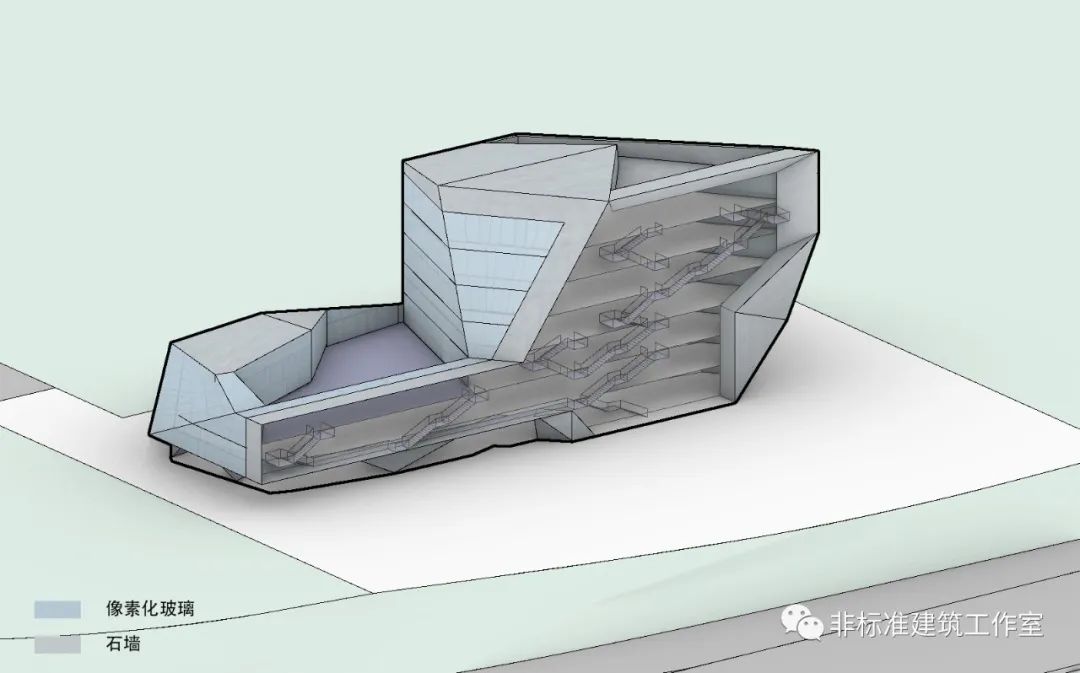

向南的采光面采用半透明玻璃,整体像素化处理。

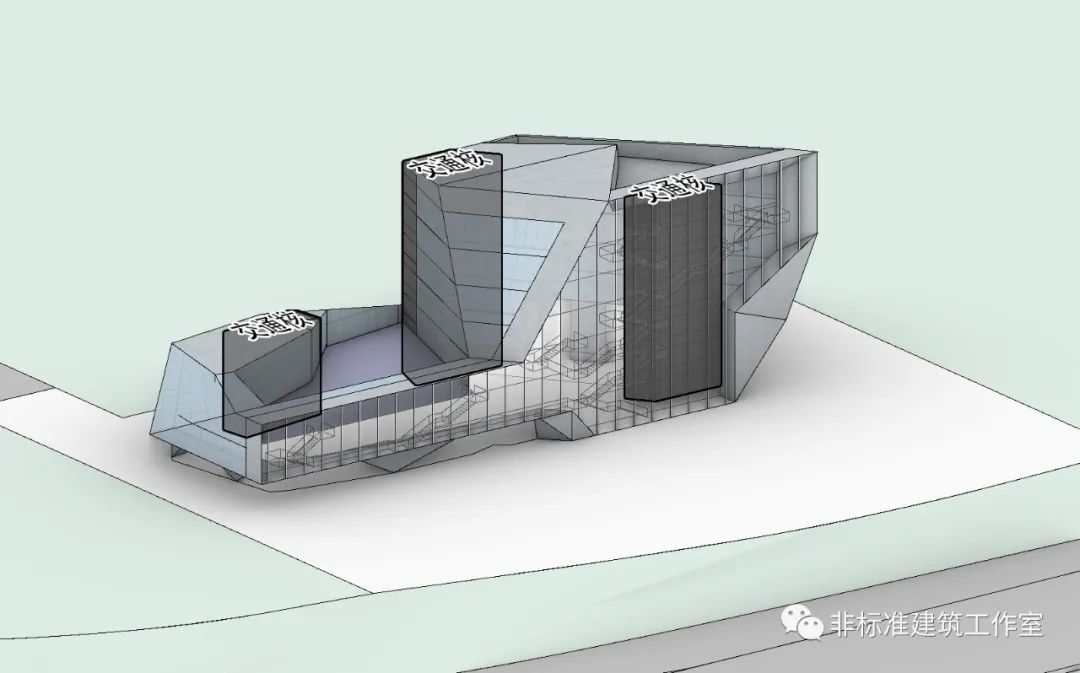

交通核都布置在角上,进行切角变体加以支撑。

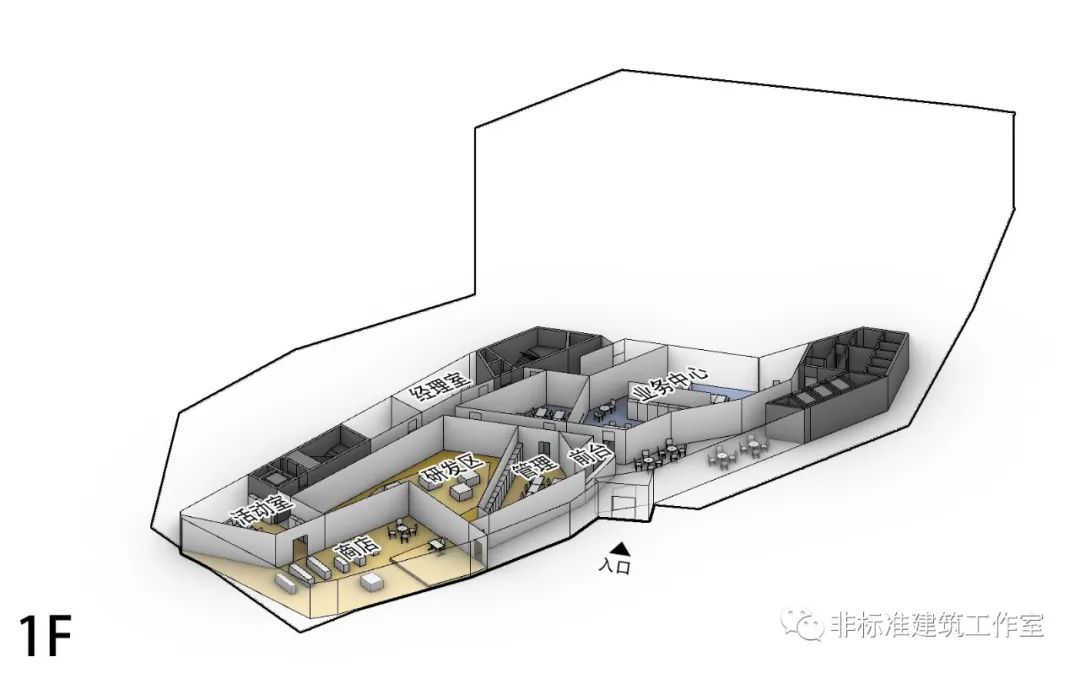

1F主入口也在东面,从入口处分流,南侧是商店和封闭研发区,接待访客和研发人员;而北面是业务中心。

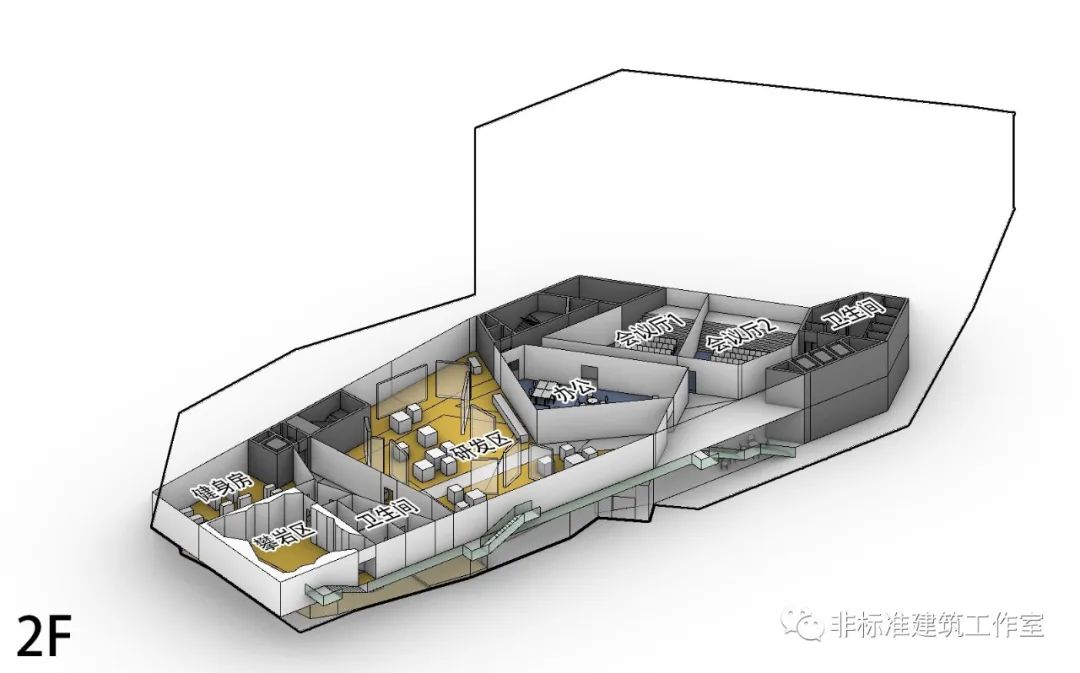

2F南侧是研发车间和健身房,配有专门攀岩区用于测试产品。北面布置会议厅。


3F南侧是公寓和户外餐厅,北面是办公。

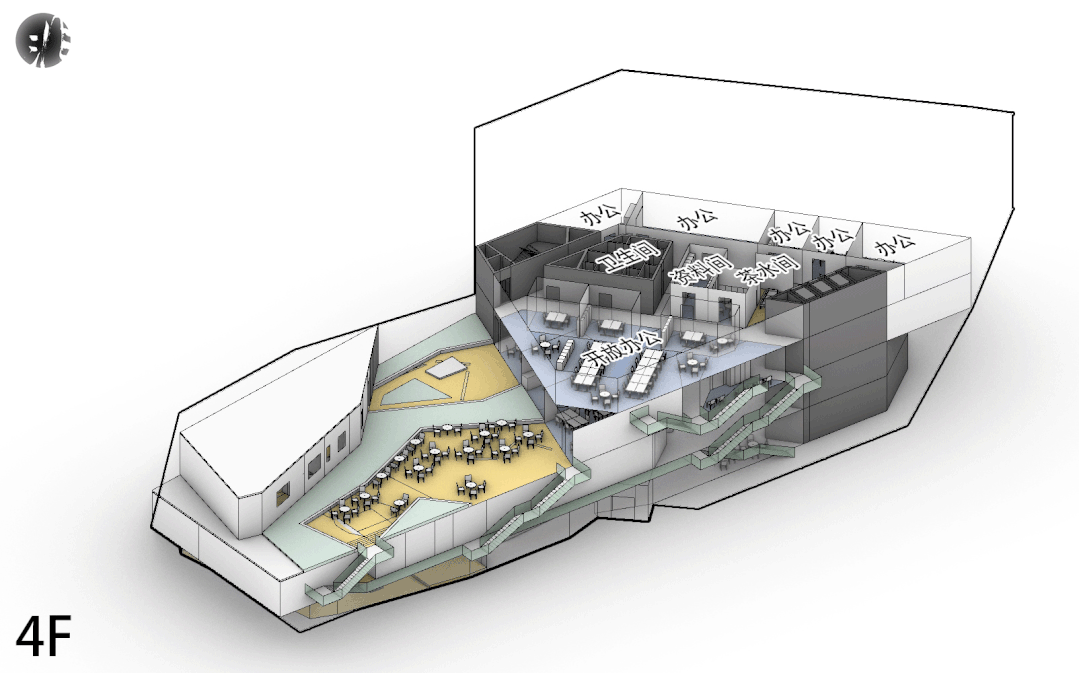

4F、5F、6F都是办公,南侧以开放办公为主,北面是单独隔间,中间不采光的位置放卫生间、仓库、茶水间等。


7F顶层北面是领导办公,南面为休闲区。


进一步考虑楼梯材质和扶手颜色,发光的薄荷绿加上光感的企业标志,突出Dynafit的科技感。


地下一层做停车场,但室外看得到一层地台,可以使整体建筑垫高,给旁边高速路更好的视觉形象。


打完收工。

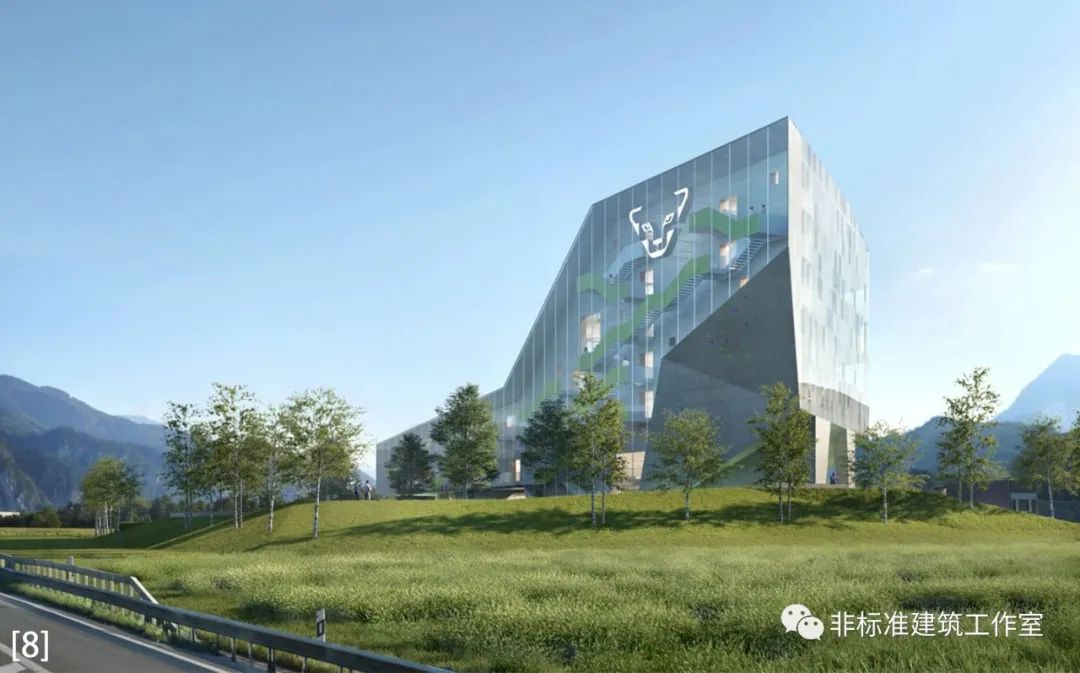

这就是2号方案。由Cino Zucchi Architect设计的平头山方案。







看一下完整过程。


猜到谁笑到最后了吗?当当当当当~ 让我们恭喜1号选手——尖头山方案成功中标!


看山是山,看山不是山,看山还是山。 设计有三重境界,但建筑师只有一个选择——看山,还是山? 怎么选都对,怎么选也都不可能让所有人满意。因为甲方也只有一个选择。 不要因为甲方的选择而放弃设计的选择。 但行好事,不渡甲方。你若盛开,自有别的甲方来。


图片来源:
图[1] -[7]来源于https://barozziveiga.com/projects/headquarter-dynafit
图[8] -[14]来源于http://www.zucchiarchitetti.com/ ... nafit-headquarters/
其余分析图及动图均为作者自绘,转载请注明。非标准建筑工作室著作权所有
