属于市民的屋檐,建德市文化综合体 / goa


[版块:项目实践·作品库] [分类:文化建筑] [复制链接] 报告无效帖子查看: 961|回复: 0
版主|拓筑小助手 发表于 2022-8-5 18:50:04 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
来源:建日筑闻

© goa大象设计

场地:城市与山水的交界

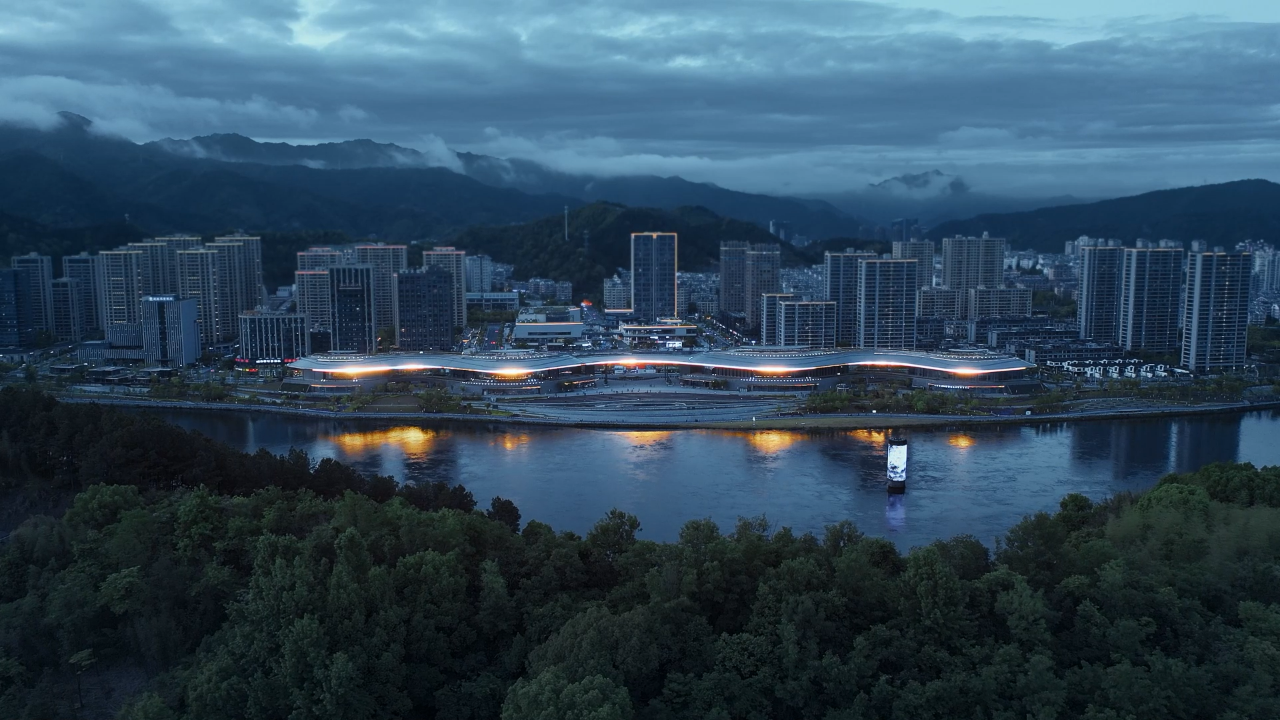

建德,古为百越地,境内山地丘陵地貌为主,群山层峦叠翠。新安江穿流其间,水色佳美。作为一座典型的山水市镇,素有“锦峰秀岭、山水之乡”之称。建德市文化综合体是 goa 大象设计新近落成的公共文化建筑。场地位于建德市老城区沿新安江的核心地段,占据城市轴线与新安江的交点,是桥东江滨景观公园的重要文化地标,向北衔接新开发的城市商务中心,向南滨临新安江并远眺对岸起伏的群山。

© goa大象设计
© goa大象设计

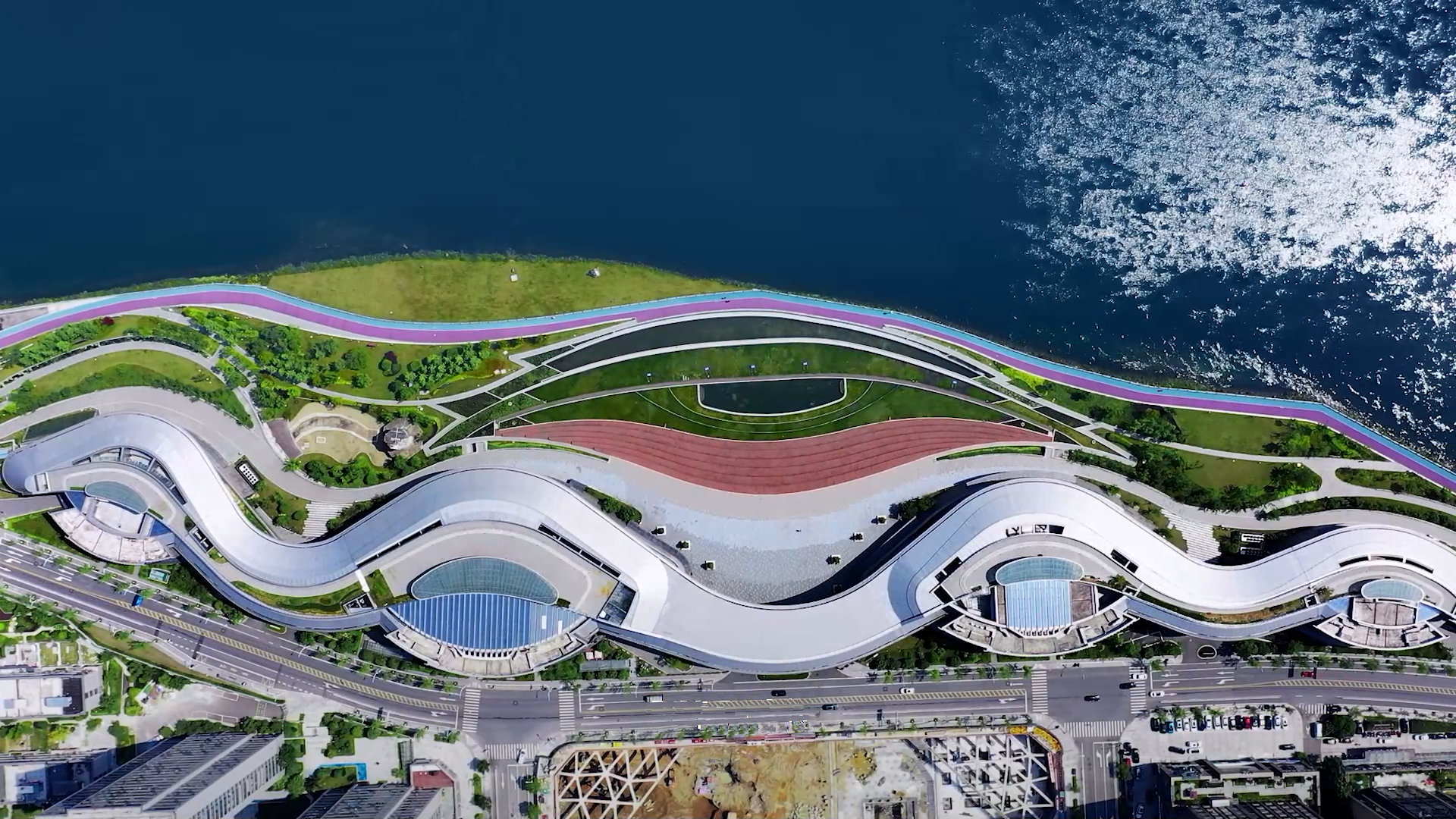

场地极为狭长。东西长约 600 米,南北进深在 60 米至 140 米之间,所滨临的新安江水面宽约 280 米。作为一座市级文化综合体,建筑将容纳图书馆、博物馆、妇女儿童活动中心、青少年活动中心四个市民空间,地上建筑面积约 31900 平方米。大体量的建筑落入窄长基地中,将成为山水画卷中的重要人造物。场地本身具有张力,一面是优越的景观资源,一面是充满限制的地形条件。如何在满足功能要求的同时避免对滨江环境造成拥塞;如何在提供通透空间的同时建立具有整体性的形象,是设计的关键问题。

© goa大象设计
© goa大象设计

悬浮:释放底层

江面的“雾气”是入题的线索。受新安江上游水库影响,建德流域的新安江水从大坝底部 70 米深处流出,水温常年恒定在 12-17℃,夏日水凉、冬天水暖,江面在非晨间时段也能形成“白沙奇雾”的景观。大雾之下,周边的山峦轮廓被抽象为曲线线条,若隐若现。“在设计之初,我们特意去场地体验了一次大雾,雾中山水的奇妙感受令人印象深刻。”受此启发,建筑师把“悬浮”“轻盈”作为核心意象,回应缥缈的山水意境。

© goa大象设计
© goa大象设计
© goa大象设计

方案将主要场馆功能抬高至二、三层,底层空间被最大程度释放出来,与城市街道、滨水景观带完全联通。建筑成为一条约 600 米长的蜿蜒曲线,水平地漂浮于场地之上,与山水的曲线相呼应。4 座场馆的功能被置于大小不一的四个椭圆形体量中,隐藏于连续的悬浮屋顶之下。所有细节退隐之后,建筑与山水的对话关系愈发清晰。

© goa大象设计
© goa大象设计

场馆主要入口皆设于一层,二层的檐下空间是 10 米见宽的连续的公共活动平台。"飘带”状的“屋顶”总高约 4 米,在边缘呈三角形出挑,它并非巨大的装饰构件,而是具有容积的单层空间,容纳博物馆特殊展厅、办公室等。建筑面向城市的北立面化整为零、营造亲人的尺度,与朝江界面大开大合的处理方式构成对比。结合场馆运营策略,沿街首层被设定为商业店铺,规避大型场馆与城市之间的界面断裂问题。

© goa大象设计
© goa大象设计

庇护:属于市民的屋檐

夏日傍晚沿江散步、享受清凉水汽是建德市民的日常乐趣之一。在设计过程中,尊重、延续、进而延展既有的滨水公共生活,是一个贯穿始终的理念。“城市级的文化场馆是城市的标志物,更是重要的市民活动空间”——相比于塑造一座完型的雕塑,建筑师的意图是塑造一个活动的容器。

© goa大象设计
© goa大象设计

悬浮的屋顶如同一片“庇护”的“羽翼”,在景观绝佳的滨江地带为市民提供风雨无阻的开放空间。屋檐庇荫地面的广场、二层的公共平台,吸引人们进入场地、在建筑的四处停留。大大小小的广场位于建筑建筑曲线内凹处,喇叭状的平面显现出迎纳的姿态。

© goa大象设计

建筑的标志性来自于“空间”而非“实体”。中段城市轴线与滨江水秀广场的交点处,建筑师塑造了一个跨度达 40 米的抽象的“景框”。四根 14 米高的钢柱排成两排,柱径被压缩到尽可能细,以形成面向城市和山水的最大敞开面。超尺度的戏剧性效果将体验者迅速拉入建德独有的山水情境之中。

© goa大象设计

观览:多标高山水体验

建筑及其周边规划了大量的室外、半室外公共空间,供人们体验风景。为塑造丰富、多元的风景体验,建筑师运用“景观建筑一体化”的思维方式,在场地上建立起多标高的山水观览路径。

© goa大象设计

濒临江面的场地上顺应建筑曲线,设有三重跌落式的水面景观,将不宽的江面予以延伸;建筑二层平台作为底层的延伸,是一个城市级的观景平台,供人们在游走和小坐之间俯瞰和远眺江景;建筑屋顶可上人。依托于建筑的曲折,各标高观江视点给人以步移景异的观览效果。

剖面图
4座场馆之中,功能空间围绕中央的梭形中庭布置。主要功能空间如图书馆阅览大厅、妇幼中心主要教室皆朝向江面。公共图书馆阅览大厅为阅读者提供了“山水伴读”的特别体验。

© goa大象设计

细部:“第六立面”

当人们游走于建筑周边,建筑如同一根“飘带”伴随人们运动的过程在树梢盘旋、转折。底面的吊顶面自然成为人们感受建筑的一个显著界面,被建筑师称为“第六立面”。吊顶材料采用带有一定反光度的中灰色金属铝板,使得屋面更显轻盈。吊顶的边缘增加了一个层次的收边,既消解了结构梁高,使得出挑更薄;又满足了泛光灯带的隐匿需求。

© goa大象设计

建筑师以中灰色调材质统领建筑。基座的灰色石材与上部的铝板及玻璃组合之后,建筑呈现出轻与重的对比感。材质肌理的多样运用使得各个界面获得不同的表情。

© goa大象设计

回访:使用者之声

场馆开放以来,凭借开放的空间、舒适的景观尺度,建筑受到当地各个年龄段人群的欢迎与喜爱。散步、跑步、轮滑、广场舞、休憩、阅读——建筑及其室外公共空间引发了此地人们生活状态的改变。而作为山水市镇重要景观节点上的文化地标,建筑以柔和而轻盈的姿态构建了城市与山水之间的“新”对话。文化综合体与代表建德历史的“城市之根”构筑物、两侧的既有桥梁一起,日夜共同凝望着流水与雾气、人群与城市。

© goa大象设计
© goa大象设计
© goa大象设计


项目图纸
总平面图
一层平面图

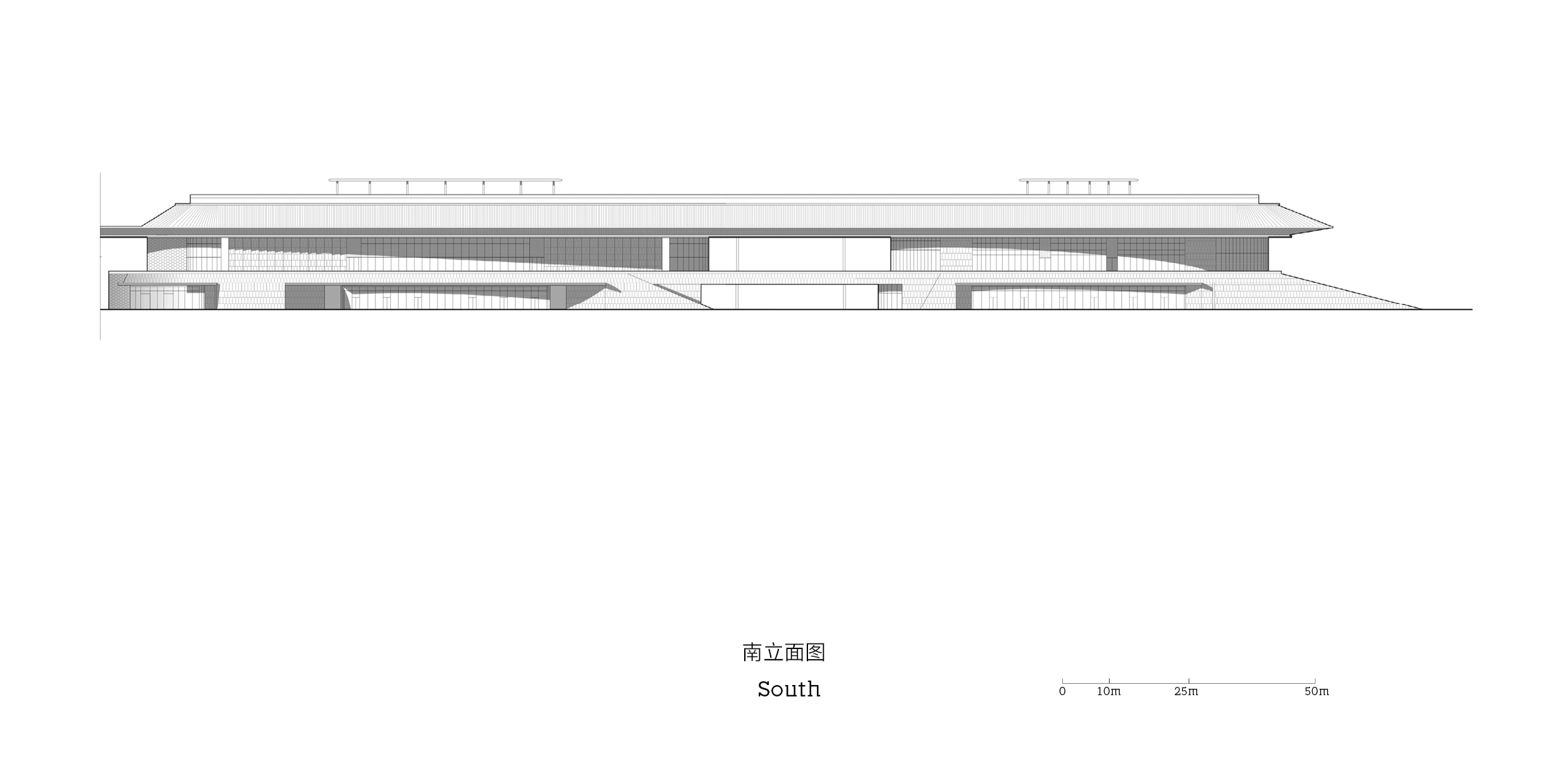

南立面图
剖面图‍
手绘图
模型

项目信息
项目名称:建德市文化综合体
总体规划&建筑设计:goa大象设计
所在地:浙江省建德市
设计/竣工:2013/2021
建筑面积:45,000 ㎡
图片版权:goa大象设计
