华东院新作|上海蓝湾幼儿园


[版块:项目实践·作品库] [分类:教育建筑] [复制链接] 报告无效帖子查看: 3011|回复: 2
管理员|深圳老梁 发表于 2024-3-12 16:20:28 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币














幼儿园是孩子人格塑造和养成、完善对世界认知的第一站。设计以林上云屋为理念,旨在为孩子构建面向自然、自由成长的乐园,并促发新的教学理念在空间中的运用。
——主持建筑师 丁顺


一处回归本真、怡然烂漫、充满探索的“无限”之园

上海市蓝湾幼儿园坐落于奉贤区近郊,是临港蓝湾地区第一家公办幼儿园。总建筑面积8735.58㎡,其中地上建筑面积6488.48㎡,包含15个班级单元、6个专用活动教室、220㎡多功能厅、办公与生活配套用房等功能。

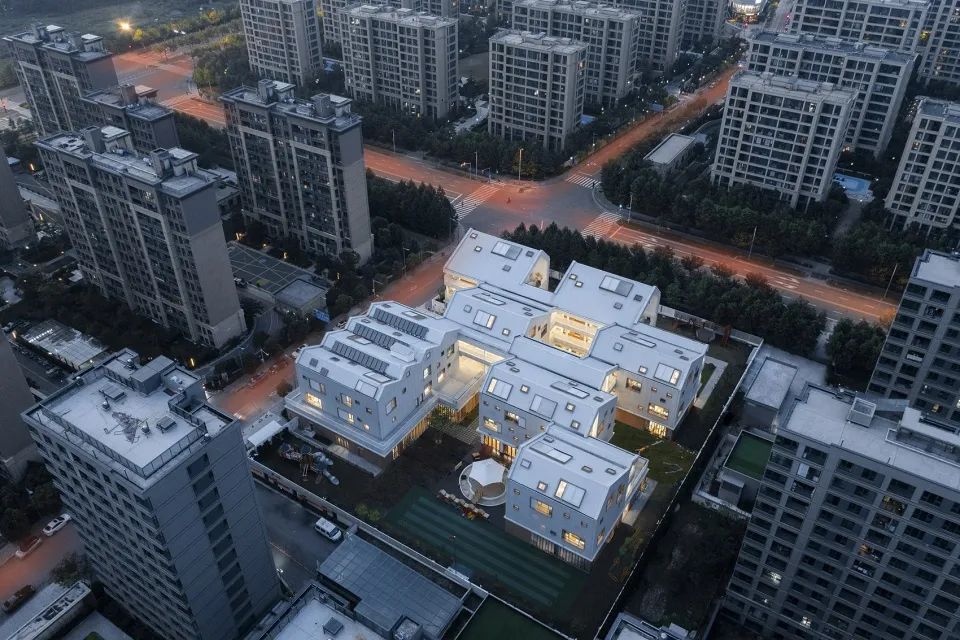

▲项目概览CreatAR

场地用地紧张,仅有西侧直接临路,且各面均被高层住宅环绕,带来日照遮挡和尺度压抑感。幸而北侧道路边缘绿化带林木茂盛,为场地带来自然的生机。经过多模式比选,采用层次丰富、秩序而变化的错动式布局,并经过多轮细致的日照测算和功能流线梳理,综合解决高密度城市中的日照和功能难题。

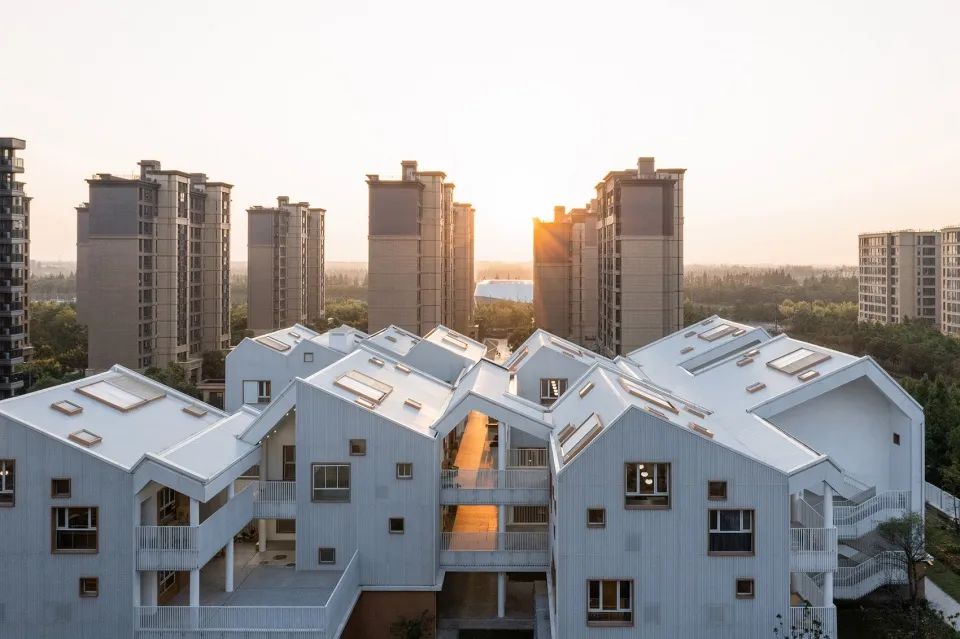

▲项目与周边环境CreatAR

实虚相间的空间布局模式将阳光、绿意和微风纳入其间,让孩子感受泥土的芬芳和自然的气息。体量单元参差又带有舒展的韵律,削弱15班大规模幼儿园和周边住宅的尺度感,犹如童话村宇,是孩子们易于感知和参与的方式。空间层层穿梭,交织渗透,激发孩子探索兴趣。

▲轴测图 ECADI丁顺团队

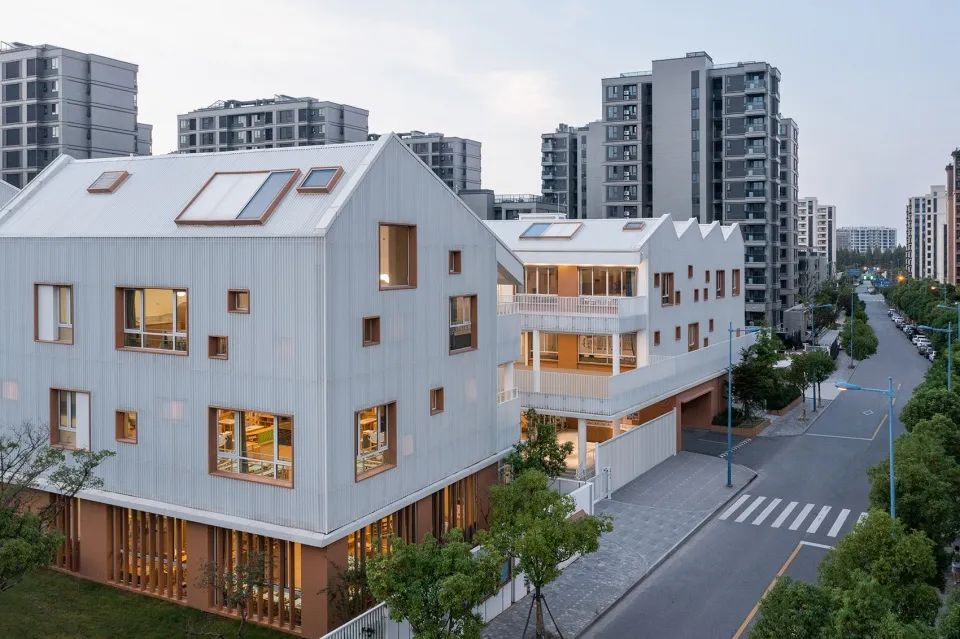

▲体量单元参差 CreatAR

人车流线均在西侧解决,为避免相互干扰,将人行主入口尽量北移,入园通过入口小广场和灰空间到达门厅。地下车库日常不对外,仅为院内老师使用,也用于雨雪天气时的幼儿接送。后勤口临近后勤用房,并通过围栏和景观与活动场地分隔。

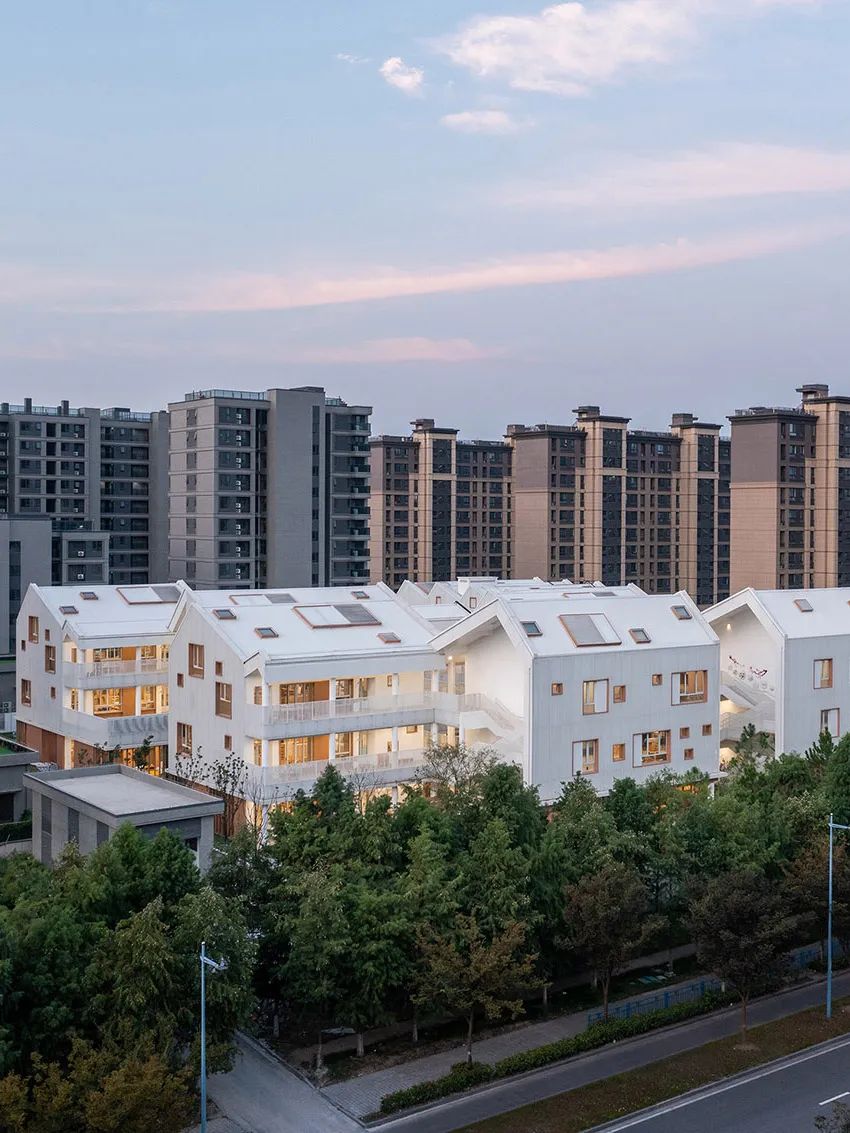

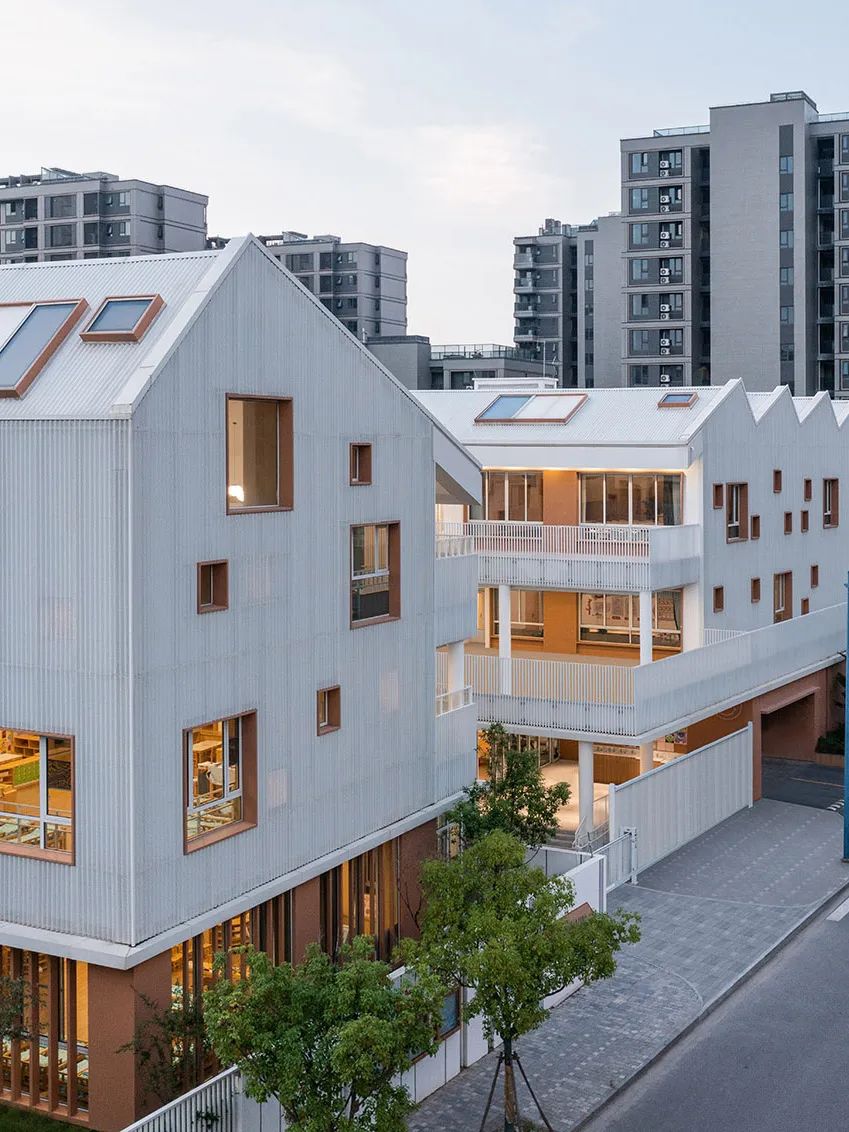

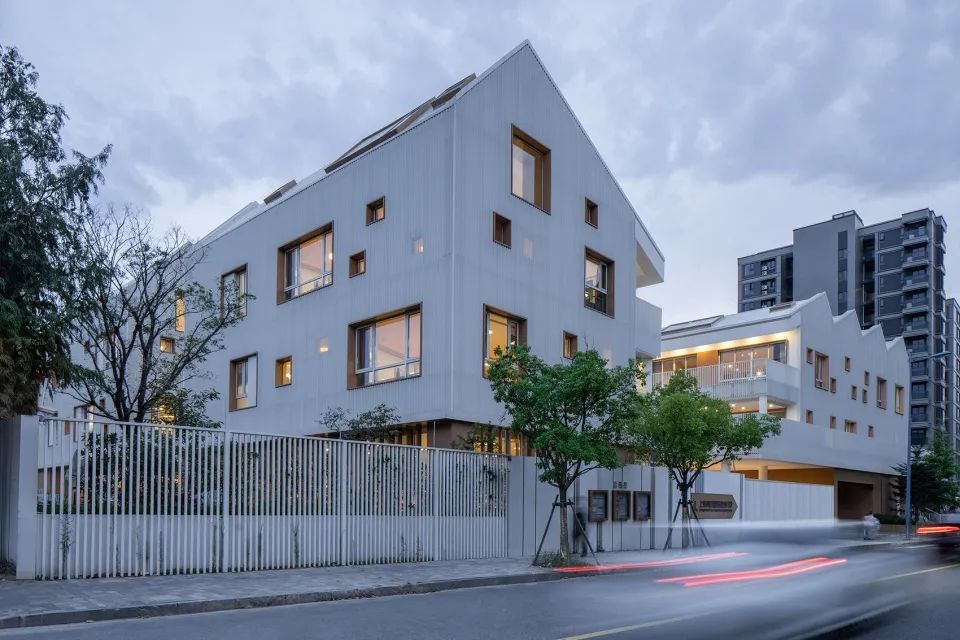

▲幼儿园徐徐展开的城市界面 CreatAR



上下不同的视野体验

首层设置门厅、六个专用活动室和三个班级单元,并辅以后勤功能。采用基座式的木质屋舍,展现根植土地般的肌理质感。二三层各设置六个班级单元以及配套办公,其中三层多功能厅可满足各类公共活动。以母题化的云屋单元打造温馨舒适的梦幻城堡。云屋外侧由波纹穿孔铝板包裹,缀以高低变化的大小窗,保证了充足的光照和通风,穿孔板后设有少量橘色玻璃隐窗,带着朦胧的透光效果,充满童趣。分类统一的窗户尺寸也降低了施工复杂度。

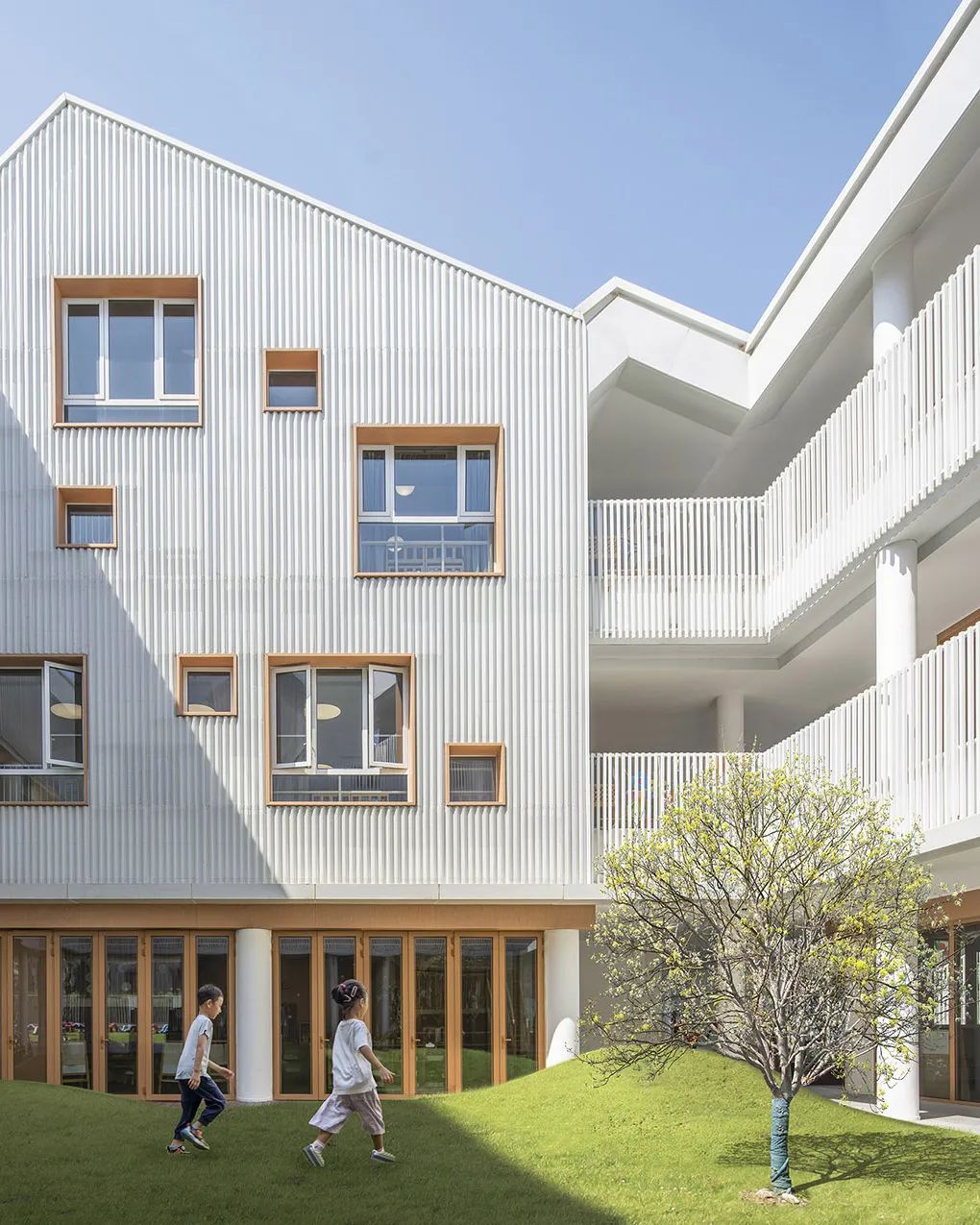

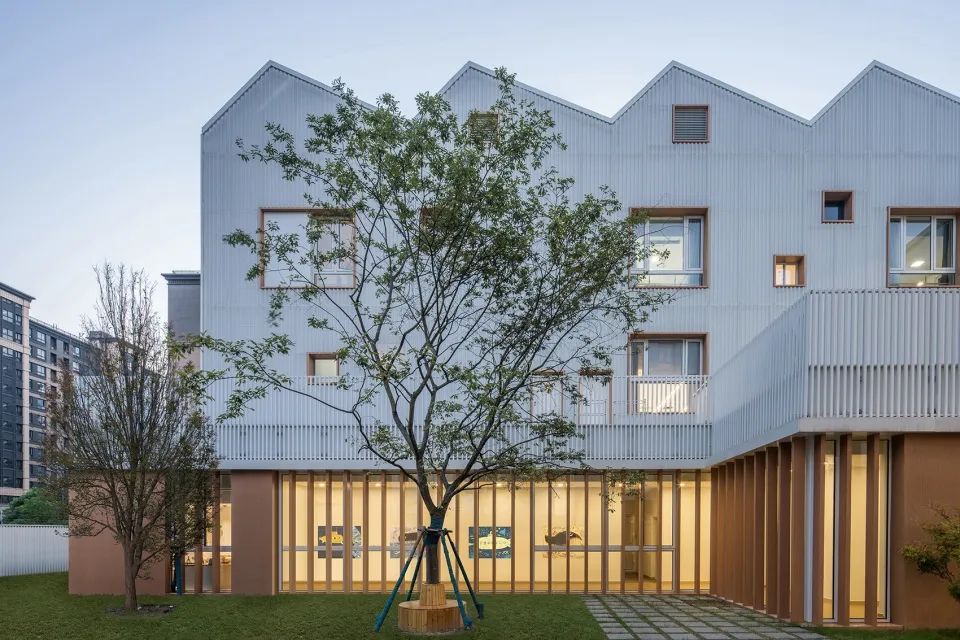

▲上下不同的立面手法和材质质感 CreatAR

曲折游廊与平台穿插其间,链接标准班级单元和办公后勤区。流线以回形为主,符合孩子奔跑天性,是孩子课间与不良气候下玩耍嬉闹的场所,也作为户外运动场地的补充。云屋的游廊侧均以大视窗建立内与外的视线联系,木纹窗套隐蔽了消火栓与部分雨水管,其窗台位置也能让孩子闲坐或置物展示。屋顶以两种坡度形成连绵起伏的第五立面,生动活泼,成为肌理单一的住区中的视觉亮点。

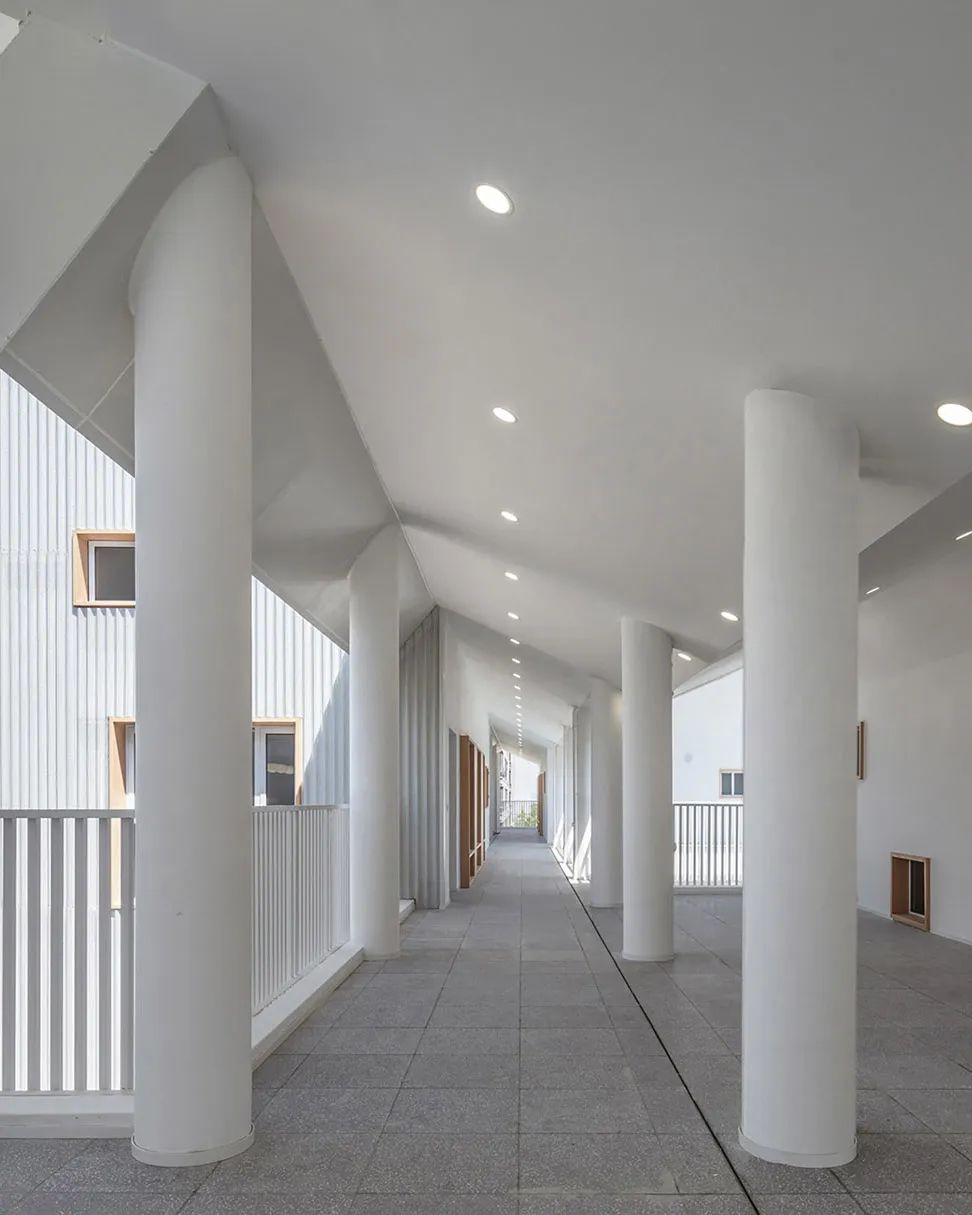

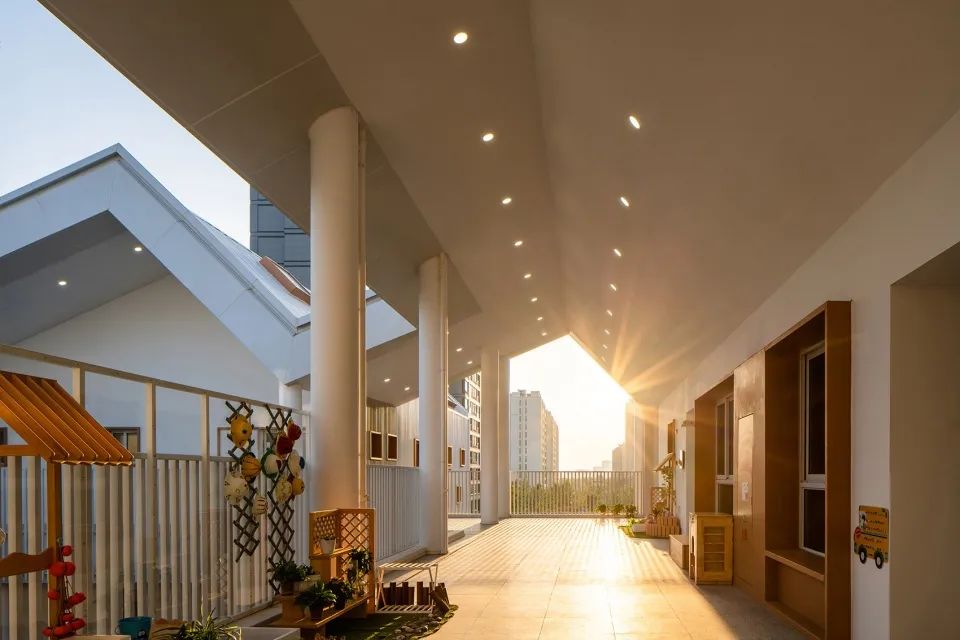

▲游廊串联班级单元,可以让孩子奔跑玩耍嬉闹 CreatAR



建筑与环境的共融

出于绿地率的规划要求和用地局促的矛盾,设计采用了大量的绿化地面,也让建筑得以充分被绿意环绕。自然与建筑彼此嵌合相生,廊院相接带来通达游走和视野的多向通透,也形成多个凹凸的空间界面变化,引领孩子们探寻尺度与体验的关联与异同。首层可开可合的活动室也带来模糊边界的内外渗透,与院落共同形成连通而变化的不受限空间,让孩子亲近自然,无拘无束。

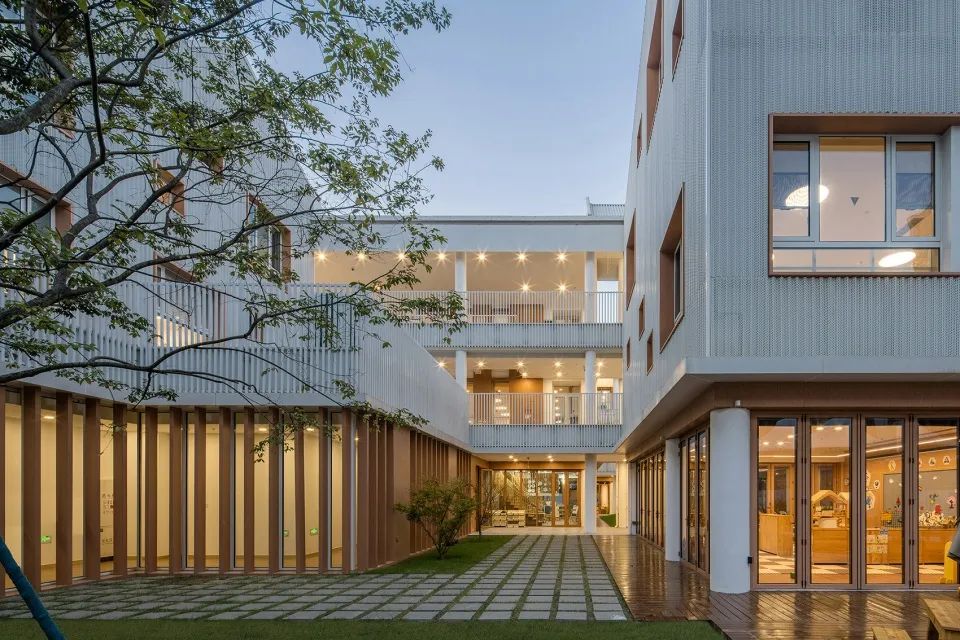

▲廊院相接带来通达游走和视野的多向通透 CreatAR

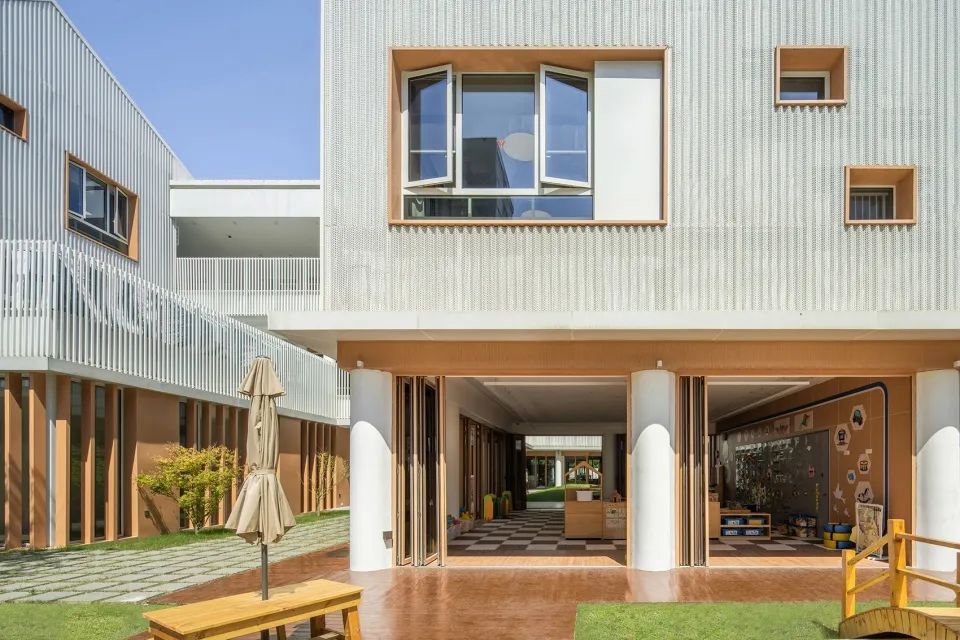

▲首层可开可合的活动室&开合多变的空间尺度 CreatAR

▲模糊室内外的界限,连通而变化的不受限空间 CreatAR



各具特色的庭院世界

地面景观围绕六个主题庭院展开,各具特色。不同的庭院犹如一个个微缩的多变世界,孩子们可以在耕耘院体会春种秋收,在环翠院围坐分享童真趣事,在碧顷院观察四季变迁,在同乐院学习沟通协作,在探险院嬉闹攀爬游戏,在拾沙院累土聚沙,每个孩子都可以找到自己喜爱的一方天地。阳光、土地、草、树木……自然的气息具有无穷的魅力与力量,自然里的草木荣枯、虫鸣蝶舞、风吹雨落都有助于建构孩子们对世界的认知。

▲孩子与自然的共生 CreatAR

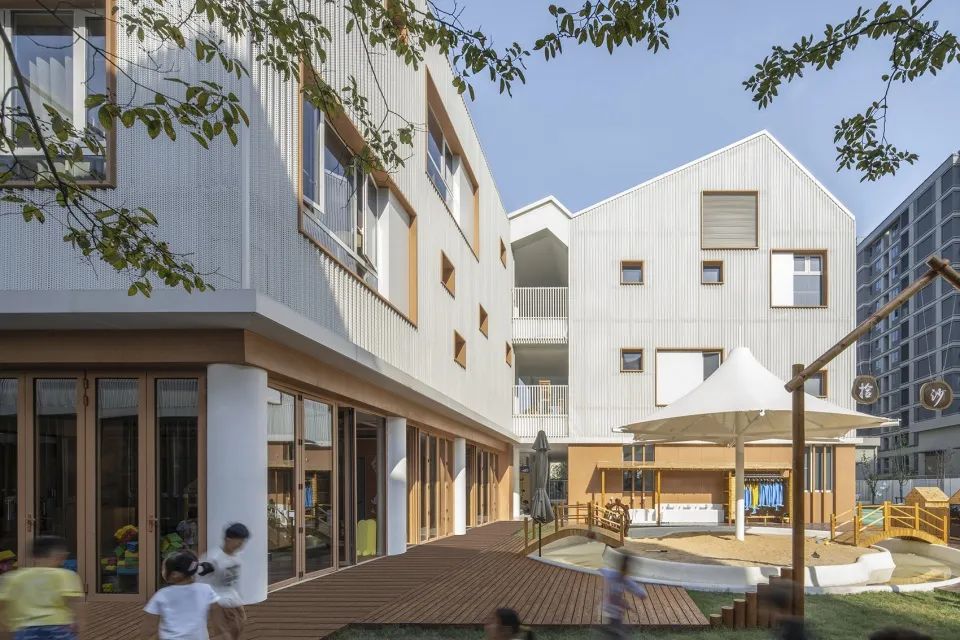

▲南向主庭院–拾沙院,沙与水的世界 CreatAR

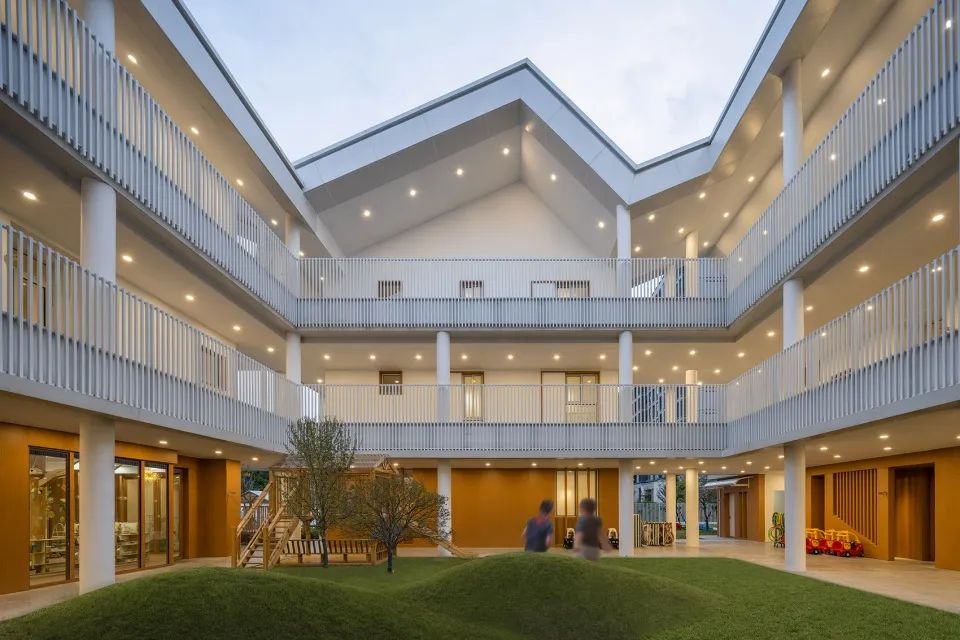

▲中心庭院–碧顷院,起伏地景 CreatAR

▲东北角庭院–探险院,设有大量木制活动器材 CreatAR



温馨诗意的宜人内景

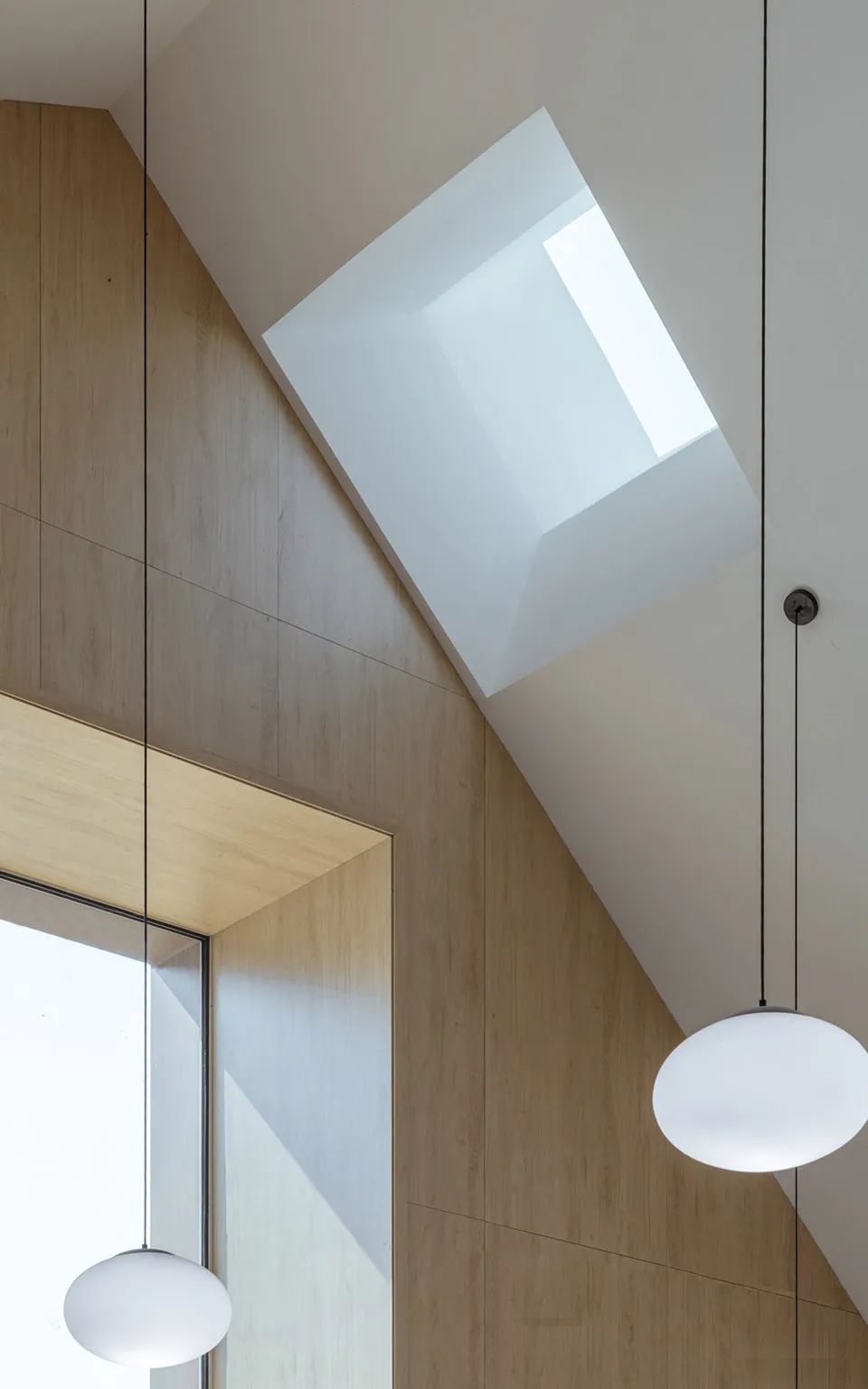

简洁明亮的大空间活动室设计为未来大量家具布置与灵活使用方式提供良好的空间,也有效控制装修成本。天窗、落地窗、高窗、彩窗、小视窗的相互组合,让孩子从不同的视野高度探看外部景象。光线从天窗落入室内,带来光影的变化。

▲灵活大空间让老师根据教学情景随意改变室内布局 CreatAR

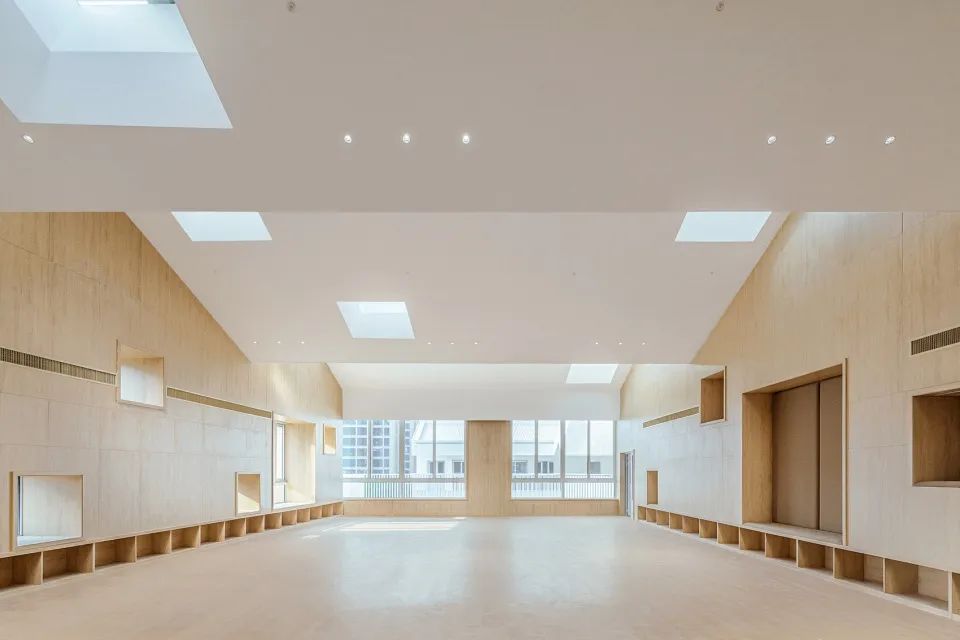

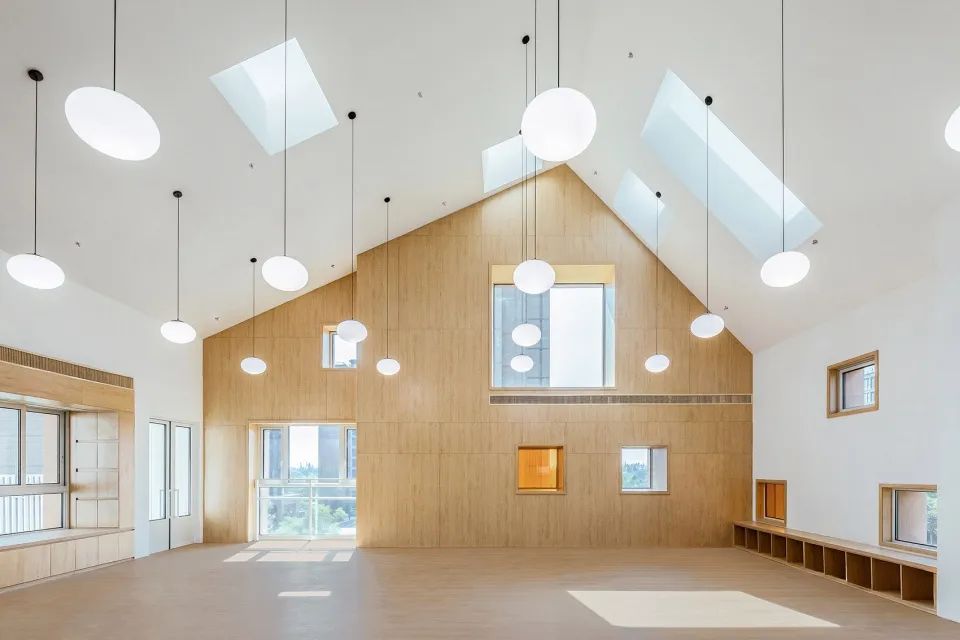

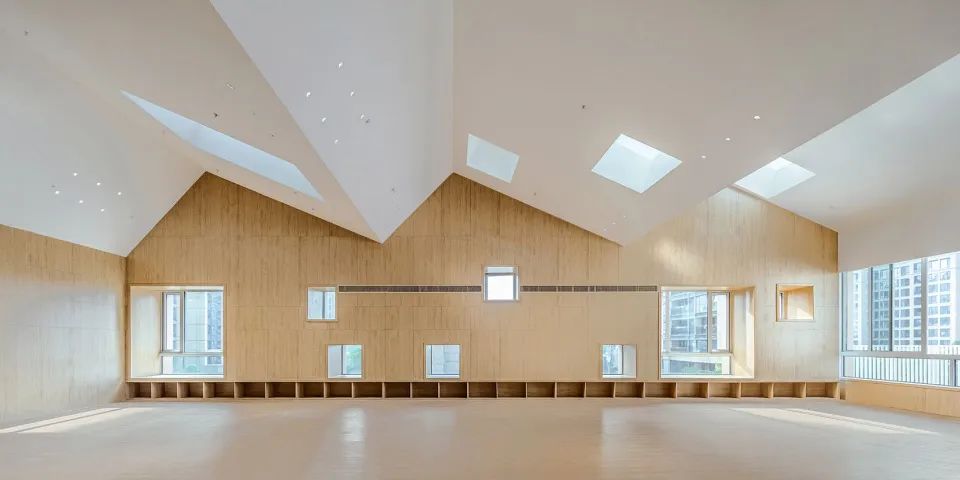

▲多功能厅内景,顶部形成折叠韵律 CreatAR

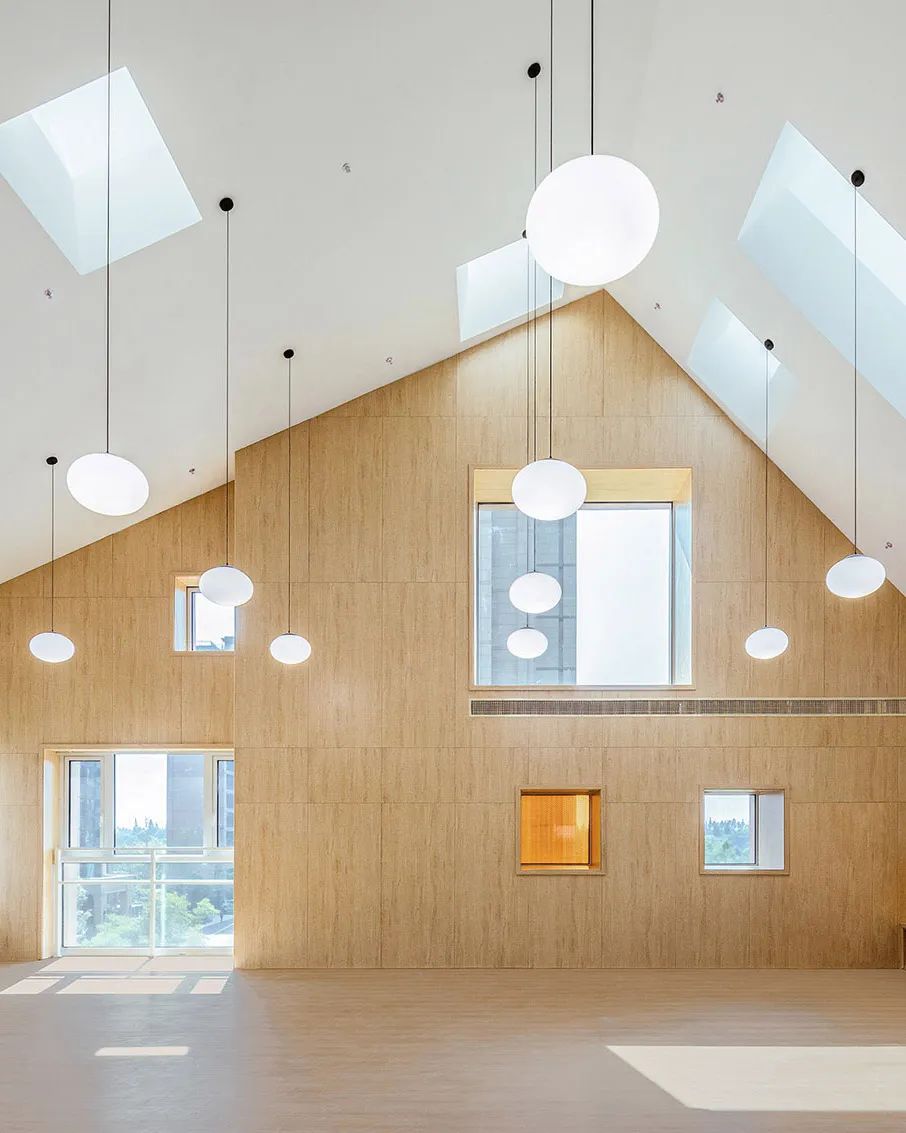

▲多功能厅纵向视野 CreatAR

盥洗室按性别分列两侧,培养孩子隐私意识。分隔玻璃也可让老师随时关注孩子状态,保证安全。辅助空间上部作为设备平台,保证了外观和空间的完整性。

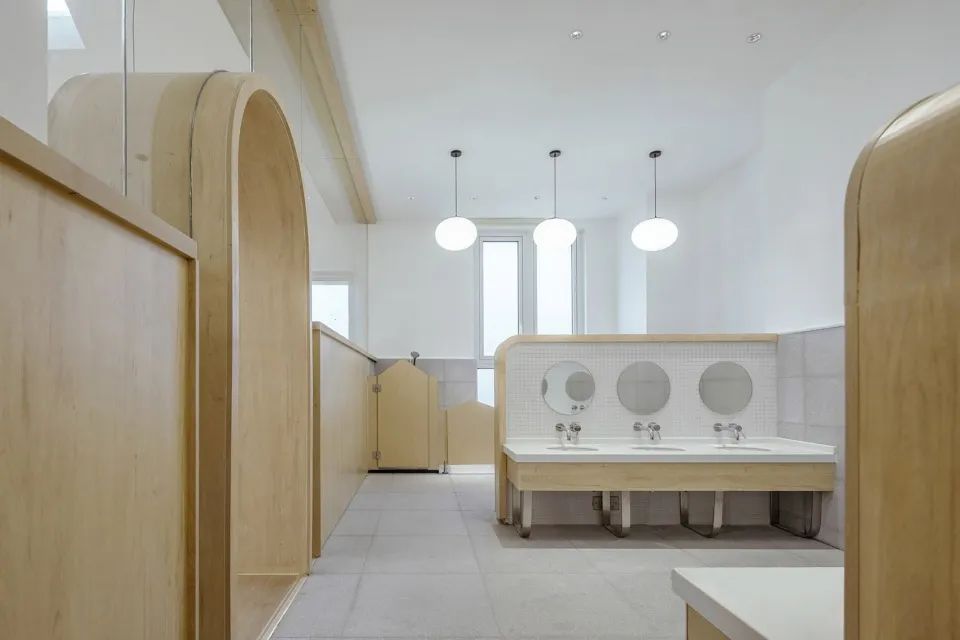

▲注重儿童隐私与安全的盥洗室 CreatAR

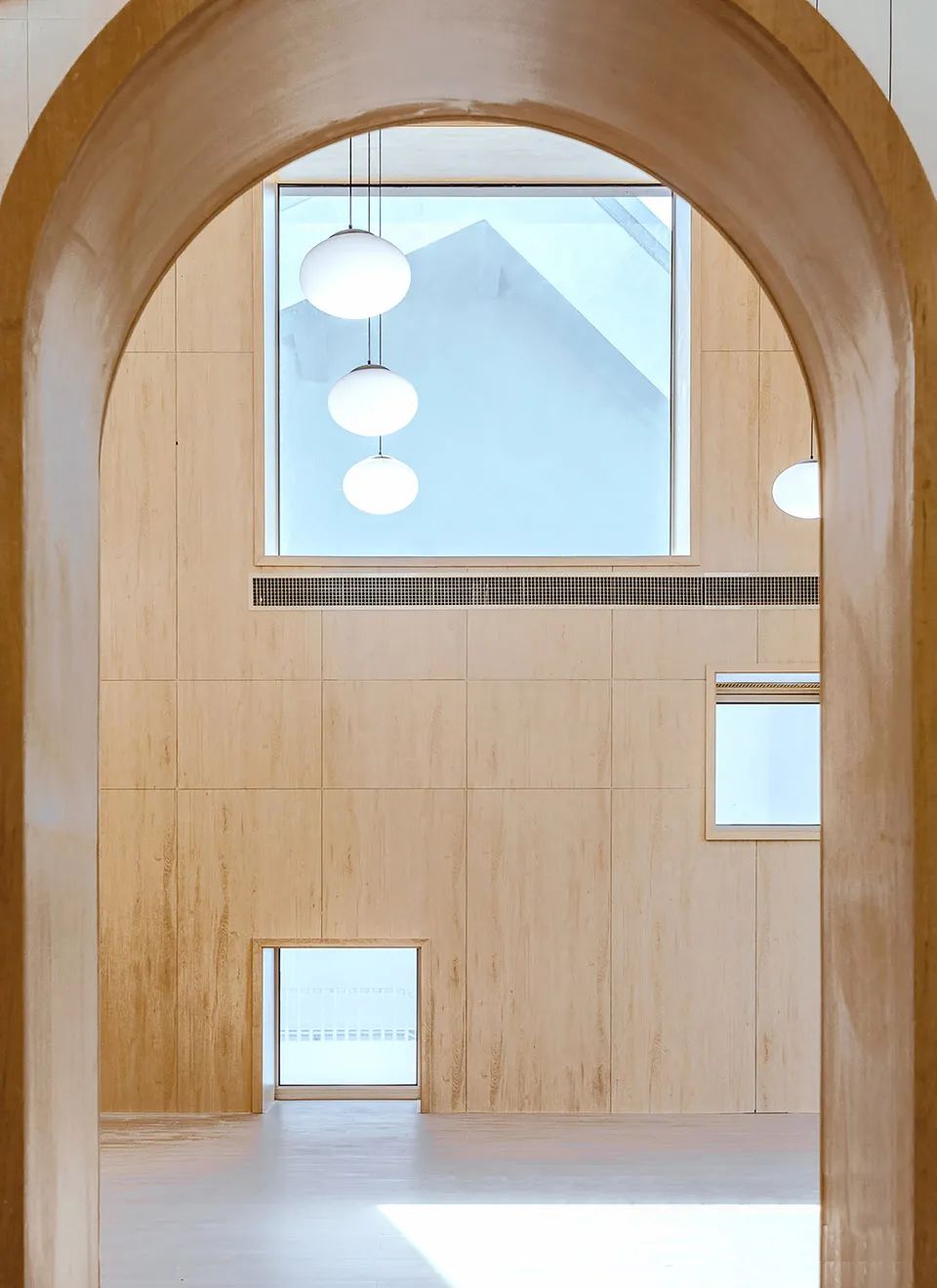

▲从盥洗室拱门看向活动区 CreatAR

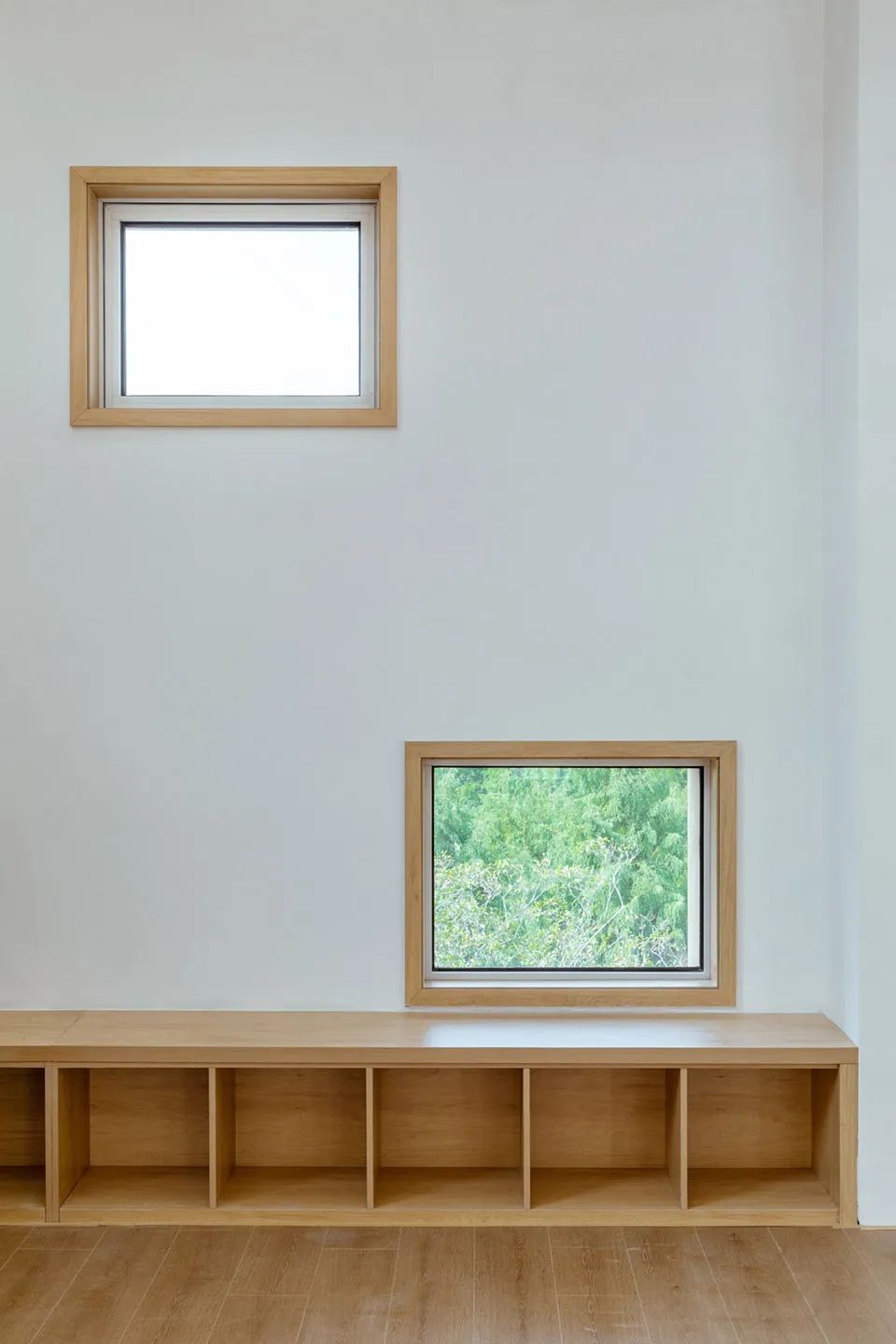

▲窗外的光与绿 CreatAR

▲丰富的空间细节,等待孩子探 CreatAR



一体化设计和全过程品控

幼儿园的建筑、室内、景观均由团队进行一体化设计。出于总造价5200万、单方6千元的造价控制要求,为实现效果和造价的平衡,团队从立面系统、室内系统和景观系统三个方面进行深化控制,均以控制手册方式呈现。如立面系统是对标准段、特殊段、交接、材料收边等进行深化设计,通过墙身、局部平面、局部立面到局部节点,以及对应局部三维模型、材质说明,确保效果控制的深入度和合理性。

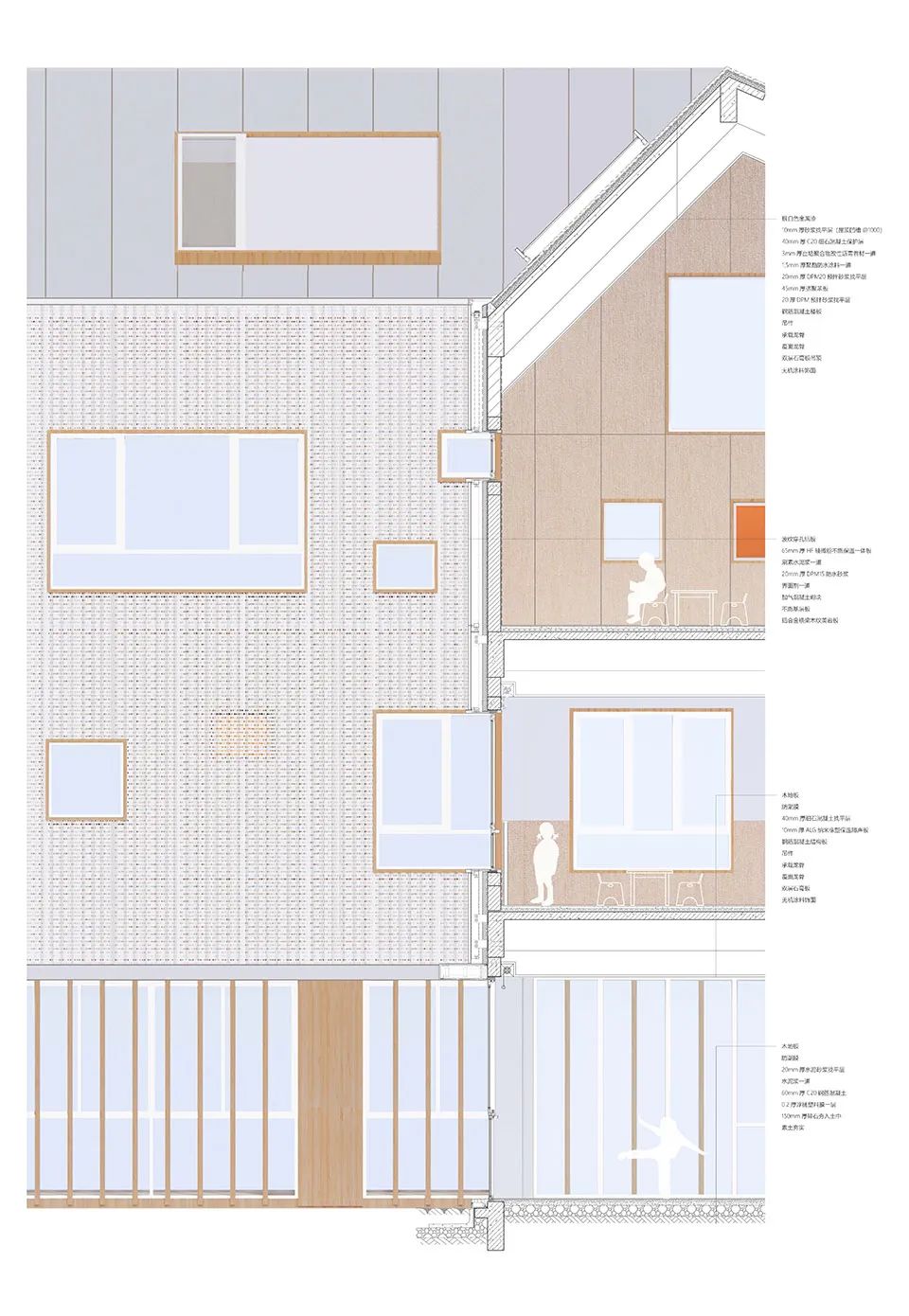

▲墙身大样 ECADI丁顺团队

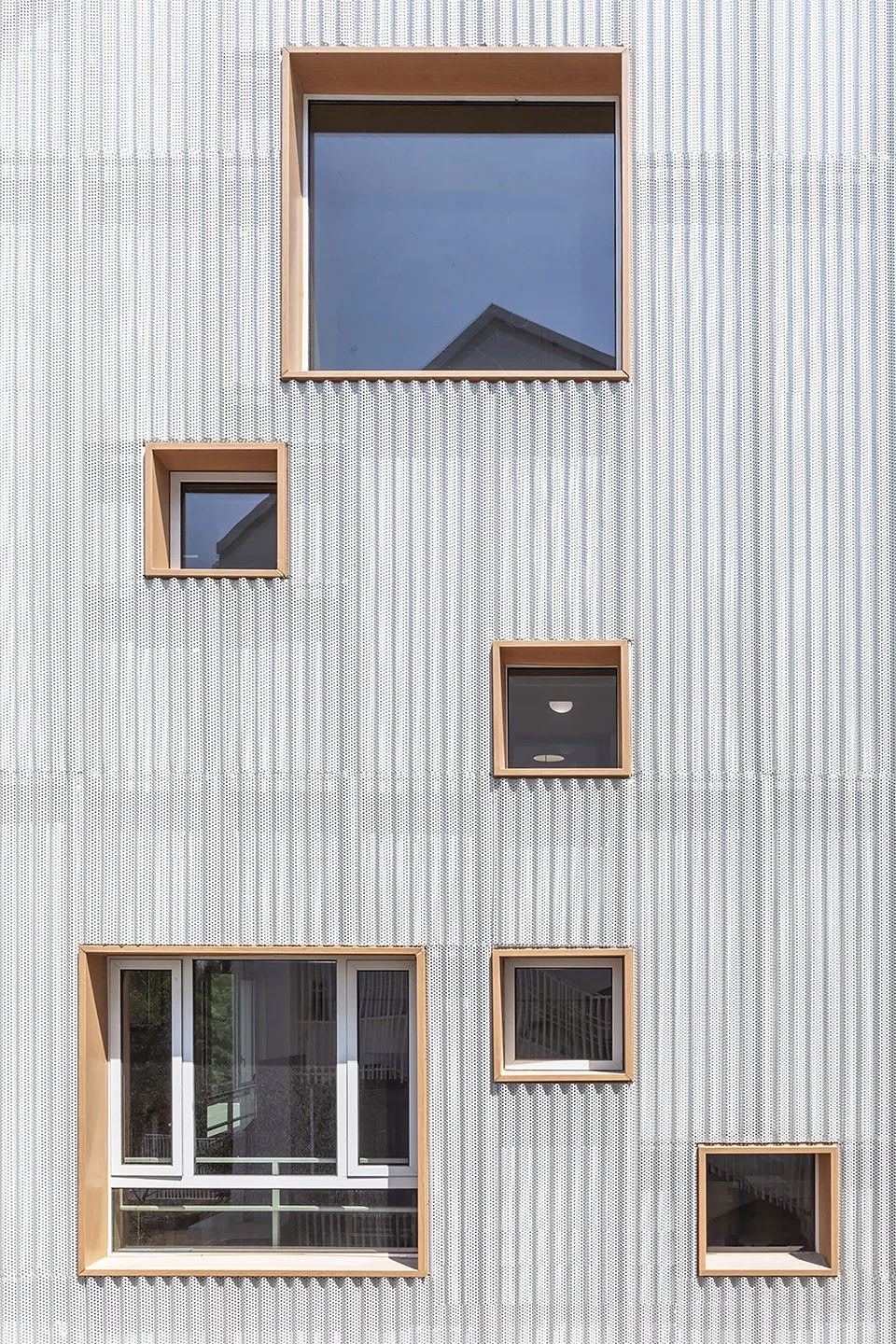

▲立面局部效果 CreatAR



回望

项目从设计到建成历时两年。施工过程中,设计团队一直跟进对接。遗憾由于材料价位大涨,使得倚树层台等部分构筑物和游戏角等游乐装饰被取消。停工和保交付的时间矛盾,也使得后期施工愈发粗糙。

▲游廊处现装扮有每个班级的自然角 CreatAR

幼儿园于2022年9月正式开园,现今园内各处已被精心装扮使用。前往拍摄之时不由想起设计的初心,即希望幼儿园作为朴素的底图,由孩子们去增光添彩。也希望以预设却不设限的方式,让孩子们有更多面向自然、对话自己、探索世界的可能,也让新的学前教育理念得以生根发芽。

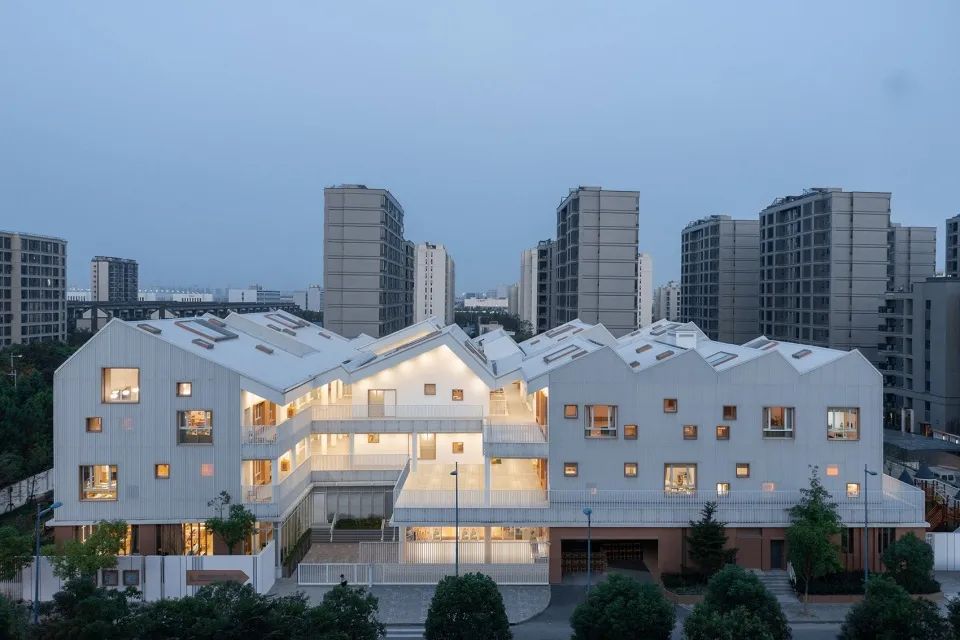

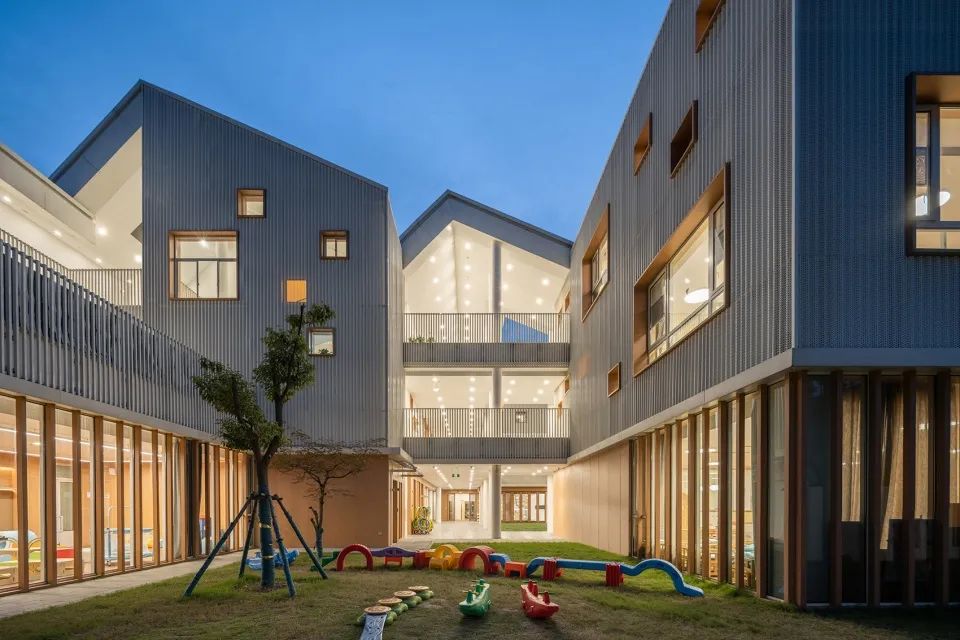

▲夜景 CreatAR




项目图纸

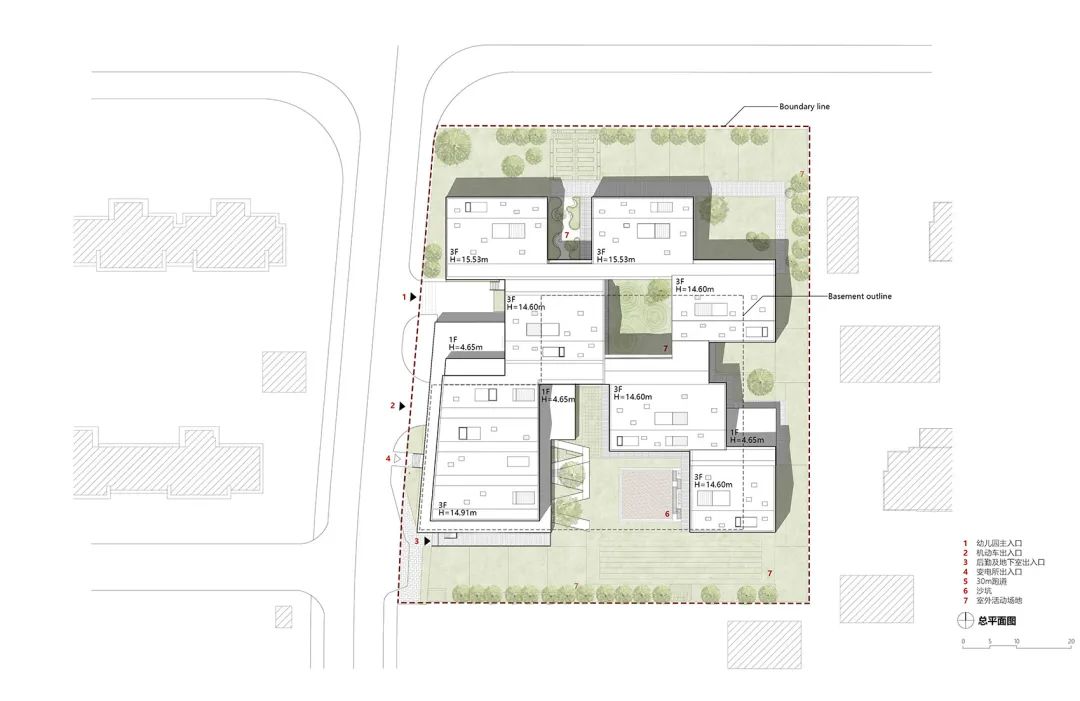

▲总平面图 ECADI丁顺团队

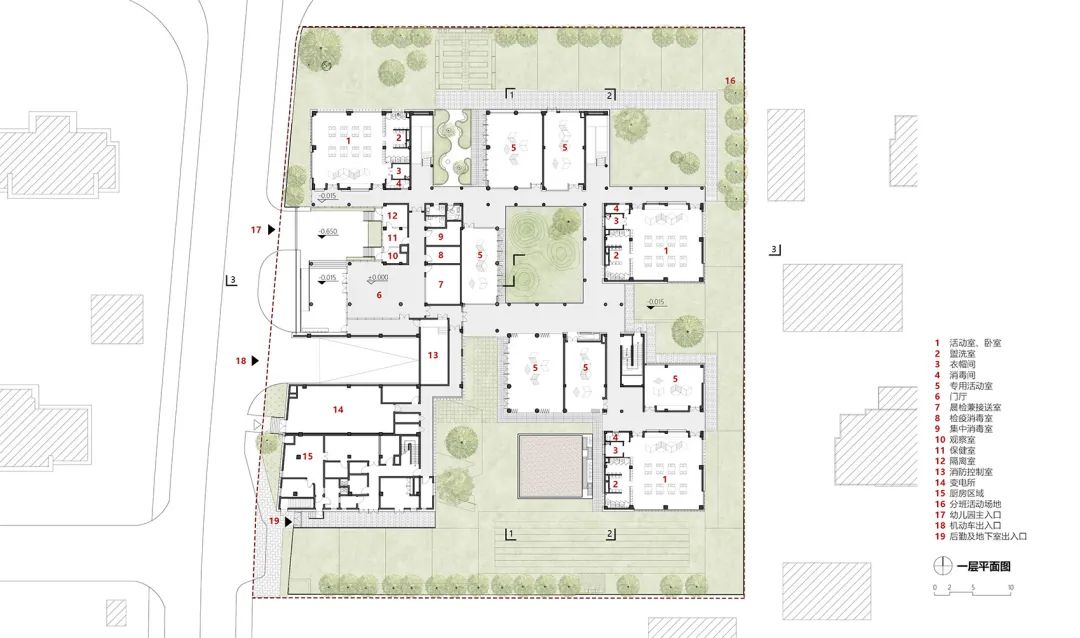

▲一层平面图 ECADI丁顺团队

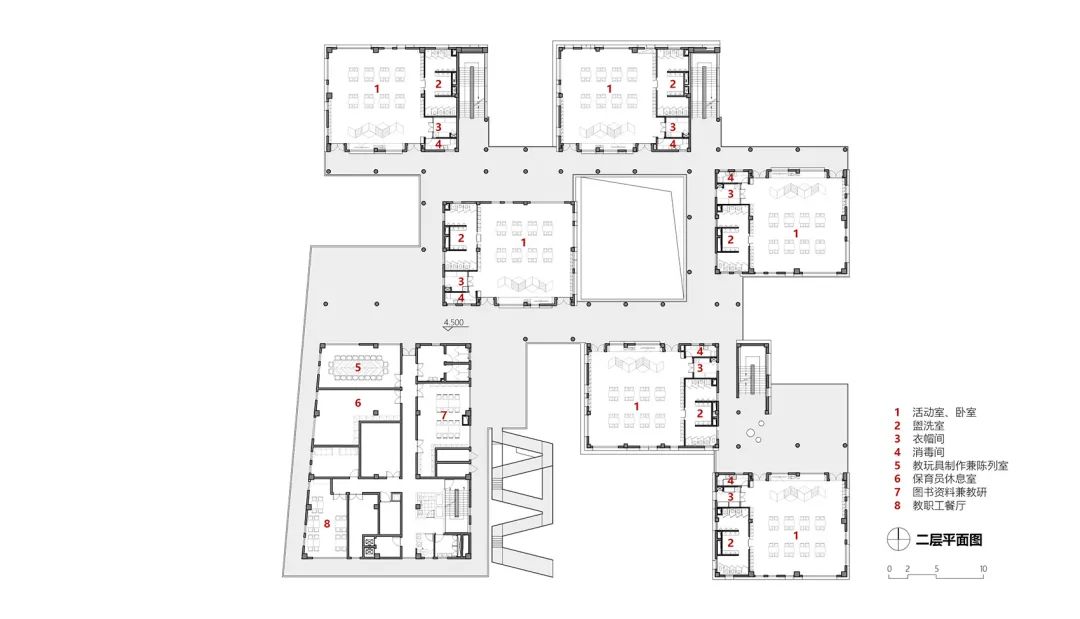

▲二层平面图 ECADI丁顺团队

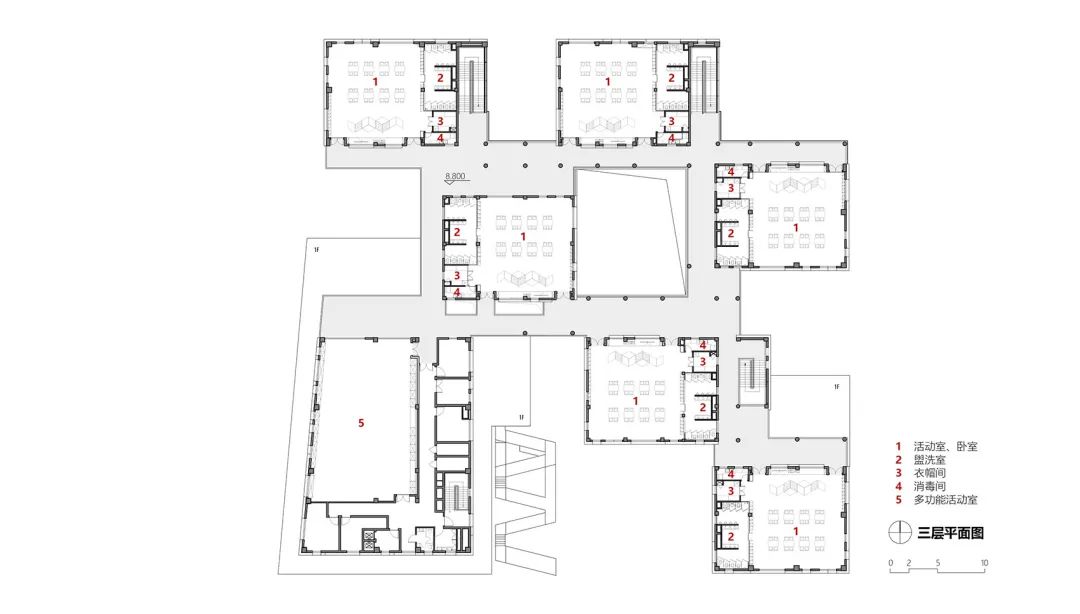

▲三层平面图 ECADI丁顺团队

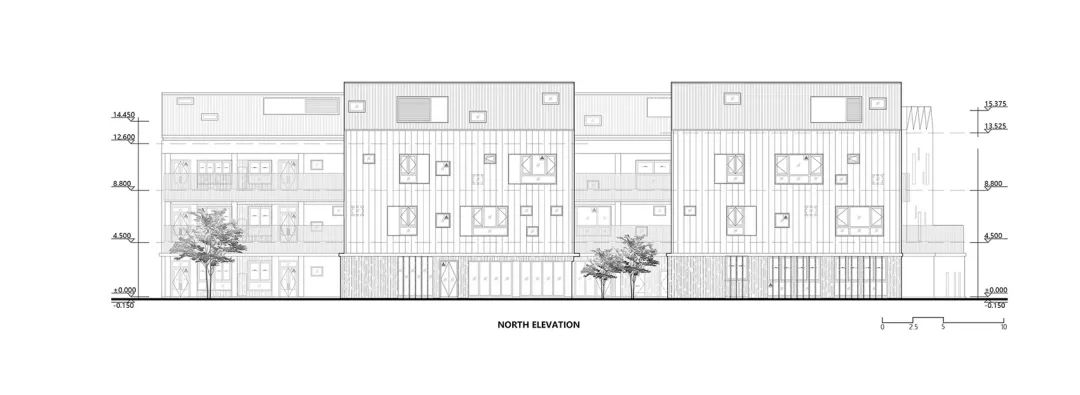

▲立面图 ECADI丁顺团队

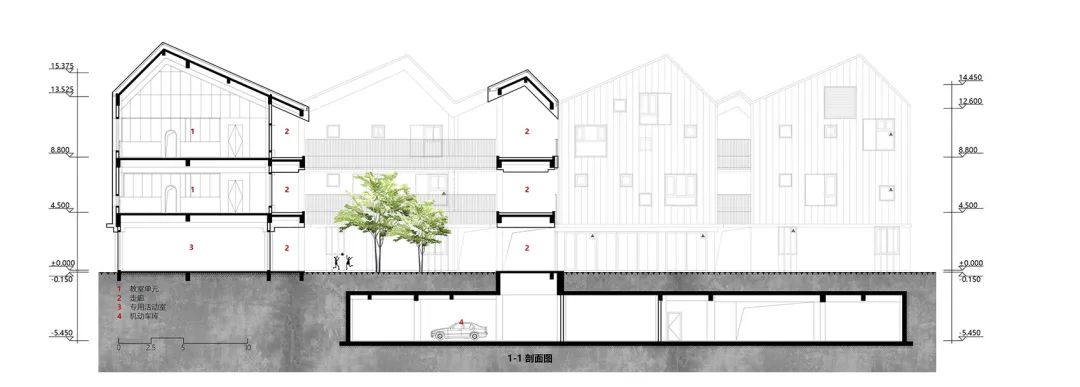

▲剖面图 ECADI丁顺团队


项目名称:上海市蓝湾幼儿园

项目类型:教育建筑/公立园

项目地址:上海市奉贤区

用地面积:6490.8㎡

建筑面积:8735.58㎡

设计方:华东建筑设计研究院有限公司丁顺团队

项目设计:2020年

竣工时间:2022年

造价:约5200万(人民币)

主持建筑师:丁顺

设计团队:赵筱丹、吴冰鹏、王立靖、单国斌、周岚、刘浏、张琬舒

结构:陈泽赳

机电:王庆华、王溥

摄影:CreatAR
