大二下学期_六班幼儿园设计_第一次电脑出图…

nancy24 发表于 2013-4-27 00:48


登录/注册后可看大图

是的我想做原生态木构件的幼儿园来的，可是最后太赶了反而生态的意思没表达出来= =
我是想，幼儿并不一定 ...

前面有一位同学做的玉湖幼儿园就是做的原生态的风格，连结构都是木结构。
是呀，我们出图的时候喜欢加一堆的分析图让自己的图看起来好像很牛逼的样子，其实最重要的还是你的建筑，而不是你的分析。好像往往都本末倒置了。俺也是= -。
做的挺好，想法也非常好~以后会慢慢想法照进图纸的~加油~

粗略的看了一下。门厅“太宽了”尺度感不对。然后门厅到班级单元的走廊显然窄得惊人，可以想象下雨天大家挤在小走廊里的情形。班级内部的话，楼梯布置到卫生间边上的死角处显然会减少不可用的梯下空间和死角。

summer5un 发表于 2013-4-27 01:16


登录/注册后可看大图

粗略的看了一下。门厅“太宽了”尺度感不对。然后门厅到班级单元的走廊显然窄得惊人，可以想象下雨天大家挤 ...

楼梯和卫生间的结合想了很久没头绪…八边形没能驾驭好= =
那个走廊设置得有2m到2.5m宽，你说的门厅是入口那里的？
整个入口都可以把门打开进去，那个分割只是为了晨检用得…然后二层架空一层做门厅…童boss和彭旭都还觉得那么门厅太大了来着。
走廊的如果要考虑离入口最远的班级下雨天走，好像是会有点挤…

nancy24 发表于 2013-4-27 01:23


登录/注册后可看大图

楼梯和卫生间的结合想了很久没头绪…八边形没能驾驭好= =
那个走廊设置得有2m到2.5m宽，你说的门厅是入口 ...

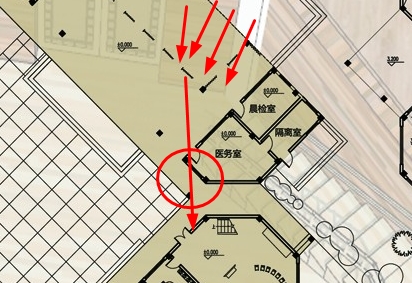

就这里啊。。。是个蛮主要的交通要道，太窄了= =
个人建议楼梯放在卫生间后面，贴着卫生间是第一跑，然后碰到八边形边是休息平台，在贴着另一条边第二跑= =

summer5un 发表于 2013-4-27 01:30


登录/注册后可看大图

就这里啊。。。是个蛮主要的交通要道，太窄了= =
个人建议楼梯放在卫生间后面，贴着卫生间是第一跑，然后 ...

你截的小图的发现个问题lz的柱网排得有点问题。

业梅姐 发表于 2013-4-27 01:46


登录/注册后可看大图

你截的小图的发现个问题lz的柱网排得有点问题。

啥问题啊？那你也得看看我的柱网，我不会排柱网啊。斜交的话梁根本没法对齐= =

都是你们班同学吧？果然是一个班的整体水平都很高啊。第一张图我还是喜欢最后那种色调，底图暗一点，也是可以小清新的说。

后期PS图的时候　用CMKY模式　这样在电脑上显示就跟打图出来效果是差不多的
用RGB的话　在液晶显示器上看是非常鲜艳　但是打图的话　要用铜板纸才能出效果

很扎实。第二三张如果没有那种底图换成色块之类的也许好些，因为底图太重了，所以有点乱。
还是很不错！只想说你们班的学风真心不错，赞

summer5un 发表于 2013-4-27 01:49


登录/注册后可看大图

啥问题啊？那你也得看看我的柱网，我不会排柱网啊。斜交的话梁根本没法对齐= =

就是柱子点得太多了，门厅那块，隔离室晨检室都有两跨柱网，一般老师说经济柱网是六米到九米，大概是为了和走廊的柱子拉齐吧，其实也不是大问题，大二也没有必要纠结那么多撒，况且又只是二层的小建筑。
这是之前在公司画的一栋小楼，因为下面要排地库，所以柱网要对齐：

斜的或者圆形也都是可以布置柱网的。可以去找一些案例看看。

业梅姐 发表于 2013-4-27 11:13


登录/注册后可看大图

就是柱子点得太多了，门厅那块，隔离室晨检室都有两跨柱网，一般老师说经济柱网是六米到九米，大概是为了 ...

t.t...构造课就没上过几节...斜交的柱网到还好...梁肿么办？就拿我的方案来说？我是只考虑平面的柱，没有考虑梁的= =

看你们的幼儿园电脑图各种高端大气上档次啊~为毛线我都快画了一张纯钢笔的图，还做了一个手工模型。。。。。。差距啊

JZchen 发表于 2013-4-27 09:17


登录/注册后可看大图

后期PS图的时候　用CMKY模式　这样在电脑上显示就跟打图出来效果是差不多的
用RGB的话　在液晶显示器上看是 ...

用得是cmyk模式啦，电脑没有色彩校正过，有时间去搞一下，应该是显示屏的问题~

业梅姐 发表于 2013-4-27 01:46


登录/注册后可看大图

你截的小图的发现个问题lz的柱网排得有点问题。

柱网是排在八边形的八个顶点上，我问过老师，因为幼儿园规模不大所以按照单体来排柱网也是可以的~外面一圈廊道的柱网是另排的。我的构造课也没好好听过几节…柱网也是个大问题= =

夜景瞳 发表于 2013-4-27 12:24


登录/注册后可看大图

看你们的幼儿园电脑图各种高端大气上档次啊~为毛线我都快画了一张纯钢笔的图，还做了一个手工模型。。。。。 ...

我是被逼着用电脑出图的…明明应该大三再开始电脑出图结果大二下的时候几乎全班都放弃手绘了= =手工模型因为时间关系都没有做……个人觉得手工模型的推敲还是很重要的!!!像我这样急功近利跑来用电脑也不一定是好事…
