编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),本站经授权转载。

高考结束了,马上又将会有这么一群孩子,
迫不及待的扔下书包,认为自己终于解放了。
殊不知,你们离开的,就是天堂。
韩寒

拆房:薛腾  文案:林雅楠  本文指导:林雅楠  总指导:赵劲松


又是一年高考季。

又是一年毕业季。

又有千万少年带着梦想来投奔建筑;

又有万千青年揣着建筑去追逐梦想。




建筑师好像真的是一个很浪漫的职业。

就像电视剧里演的,《越狱》的迈克身上纹个平立剖就能上天入地炸监狱,或者《建筑学概论》里的胜民欧巴聪慧优秀高收入,专业课上都能遇到音乐系的清纯美眉来搭讪。

但如果你因此而选择读建筑,

那我劝你还是继续看电视吧,

别浪费学费了。


郑重声明:

建筑系没有高智商操作,

更没有温柔如水的美眉。

你觉得动不动连熬一周每天睡觉不超过四个小时甚至不睡觉的生物还有智商吗?

同理可证,你觉得动不动连熬一周每天睡觉不超过四个小时甚至不睡觉的妹子还算是妹子吗?更何况建筑女的彪悍逆天都是有目共睹,有口皆碑的。




事实上,

越是看起来浪漫的职业,本质上越残酷。

比如诗人、音乐人、豪门媳妇

以及建筑师。

道理很简单,

你凭感觉、感情、感受做的工作,

那别人当然也可以凭感觉、感情、感受评价你的工作。




然而,更残酷的是很多时候你连凭感觉的机会都没有。

你以为你是项目负责人,实际上从一开始就是项目在负责你。

你的任务不是灵感迸发想个好创意,而是事无巨细做个好保姆。


比如下面这个项目。

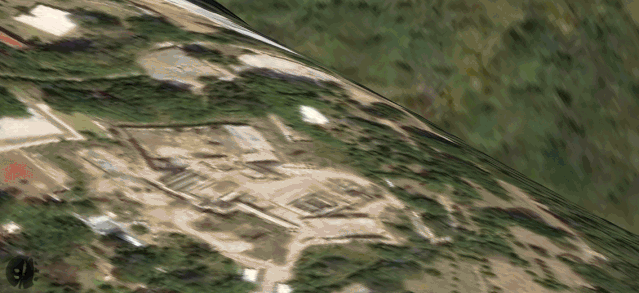

甲方要建一个艺术博物馆,基地就位于墨西哥第二大城市瓜达拉哈拉的边界处,周边是一片树林,再往外就是幽深壮丽的山谷,环境可以说是极其优美。







艺术+博物馆+山谷——这种关键词的组合绝对可以让任何一个建筑师兴奋。

如果这是一个建筑竞赛或者课程作业,我赌一包辣条你一定会被各种奇思妙想奇形怪状的设计闪瞎了眼。


但是!

这是一个真实的委托项目

站在项目基地放眼望去,无论是当地政府、金主甲方还是艺术品资助人,甚至包括建筑师自己都一致认为:

怎么可以在这么美的一个地方搞建设?

简直就是大逆不道!




为了让自己的良心好过一点,大家瞬间达成了共识:

最好能让建筑融合于环境。

最好能不破坏环境。

最好能完全隐藏起来。

嗯,

看不见最好。




作为建筑师,此时已经没得选了。

这个方案不需要理念,只需要意念——发动隐身术即可。

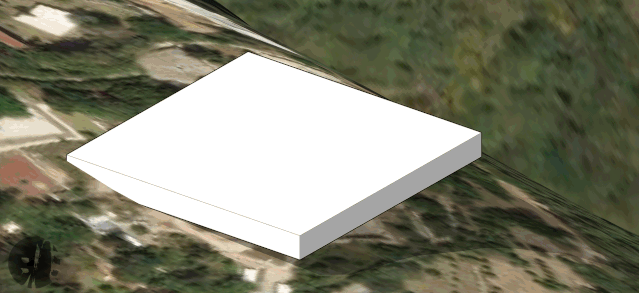

虽然做好了心理准备,但当建筑师根据任务书要求将建筑体量放到基地内的时候,还是傻了眼。




这么大体量,还怎么融合?

就好比你打算把哥斯拉藏进纽约城——哥斯拉都不相信。




藏肯定是藏不住了,怎么办?

别忘了还有江湖失传已久的——

易!容!大!法!

看看周围,除了树还是树,那么就只能把建筑也易容伪装成一棵树了。


易容过程很简单,类似于怎么把大象装进冰箱,分为三步。

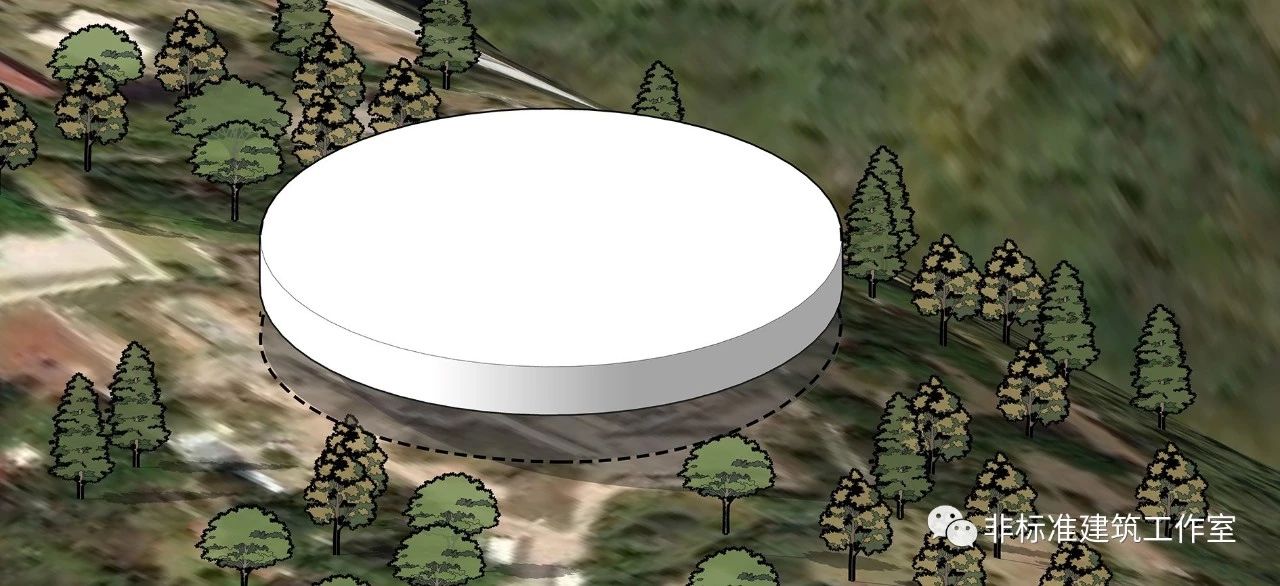

STEP1把建筑做成树冠的形状

将建筑由长方体改成与树冠类似的圆柱体。

由于在面积相同的情况下,圆的周长是最短的,也因此圆柱体的立面面积就是最小的,对环境的影响也就最小。







STEP2 把树冠架起来

“树冠”架起来,也就是建筑底层架空——架到人视线以上。

那么人们就可以直接看到山谷,而不会被建筑所遮挡。






STEP3 加树干

最后加上底层的支撑结构,作为“树干”。

这个支撑结构是什么咱们后面再说。

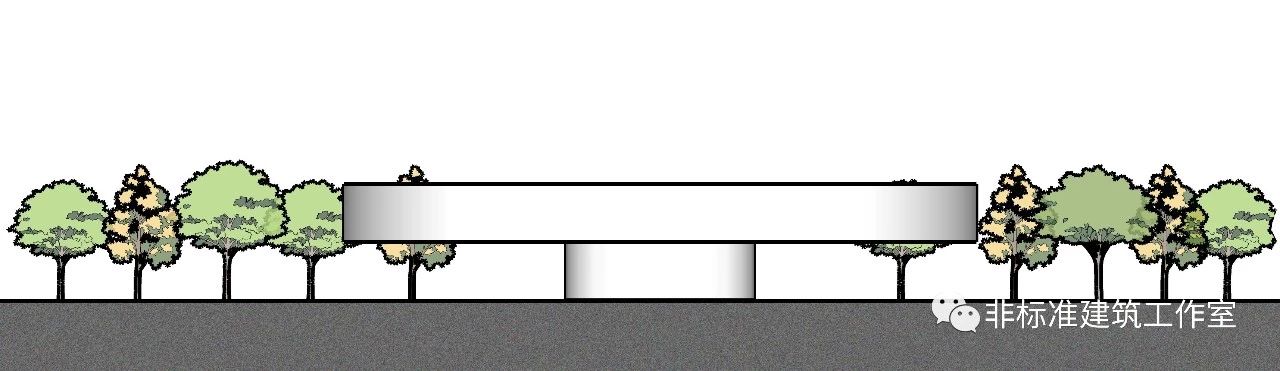

简单直接的三步之后——

做出来的建筑效果是酱婶儿滴~





只能说理想很丰满,现实更丰满。

这哪是树啊,

分明就是哥斯拉家的桌子嘛。

搞成这样就算想不被人注意都不可能了。

这位建筑师,

你是来砸场子的吗?




树冠的进化

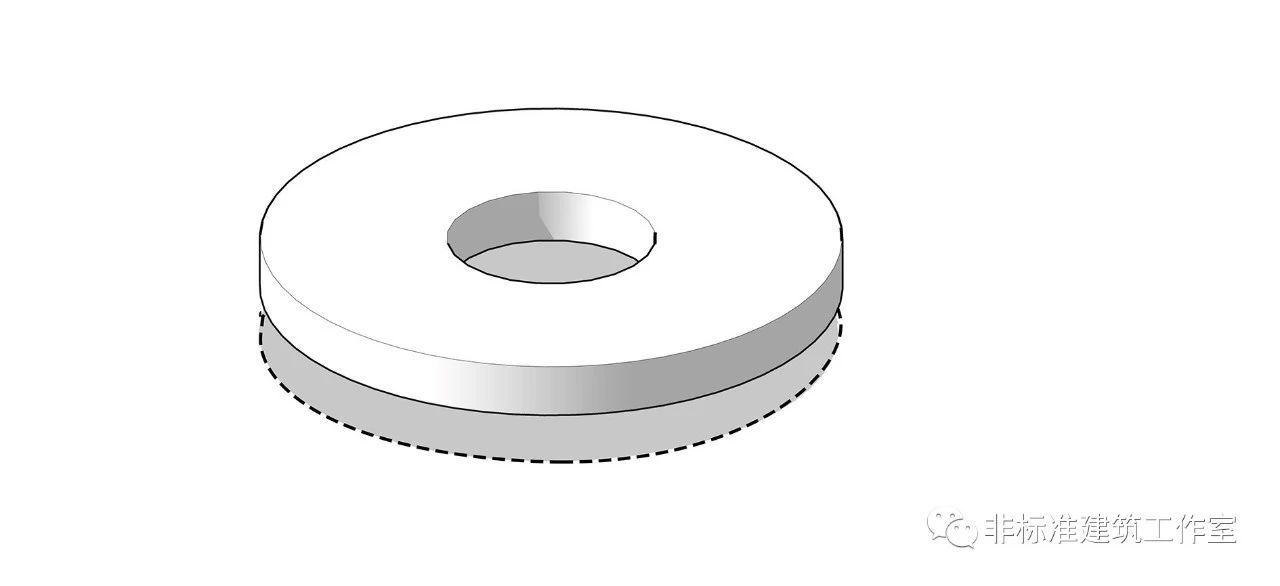

PLAN A:

建筑师觉得建筑现在这么像桌子,主要还是树冠的问题。

毕竟哪有树冠这么厚实不透光的。因此,建筑师在树冠上掏了个洞,一方面使树冠透光,另一方面这个洞可以作为建筑的中庭。




但是,人家树冠透光也不是中间有个洞透光的,在中间掏个洞未免也太牵强了。

A方案PASS。


PLAN B:

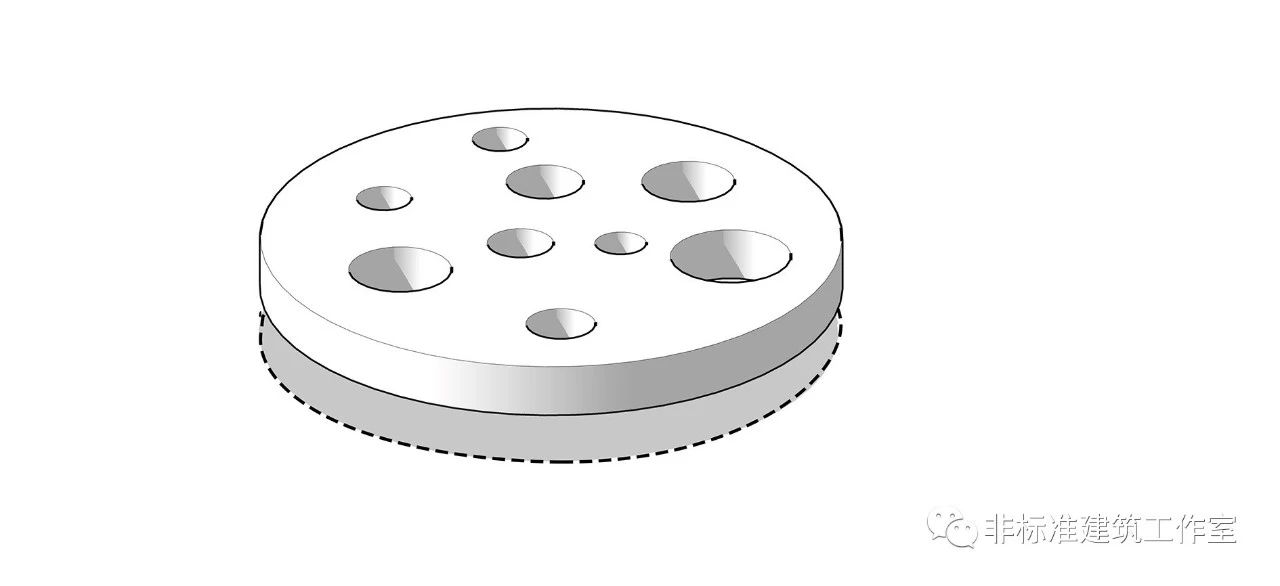

既然掏一个洞不行,那就多掏几个洞,这样就比较接近树冠多个点透光的感觉了。




可是,人家树冠好像是在树叶的缝隙间透光的。树叶是规则的,而缝隙是不规则的。而现在的做法却恰恰相反。

B方案PASS。

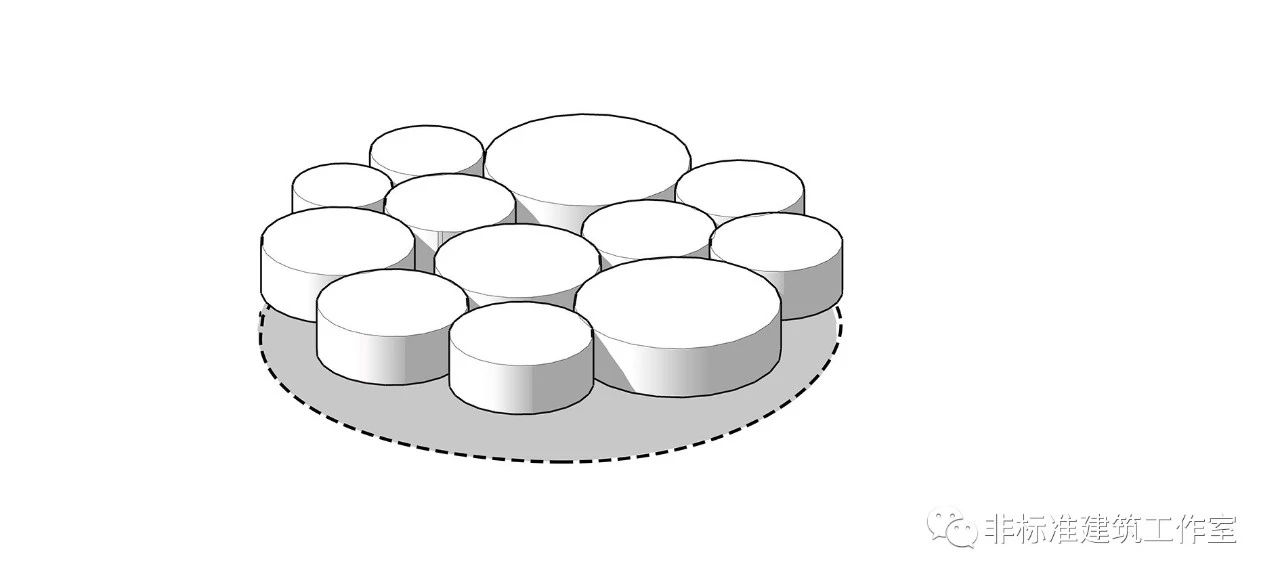

PLAN C:

将建筑分解成若干圆,每个圆就相当于于一片树叶,圆和圆之间自然形成缝隙。




终于看着有点感觉了。

但圆形虽然勉强看着像树叶,然而圆形的房间对于展览类建筑却不是太友好。

全部都是弧形墙,不利于摆放展品和悬挂展画。

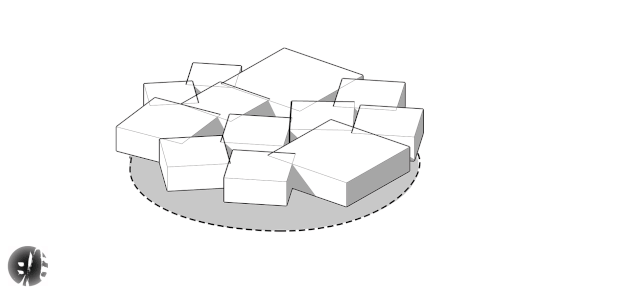

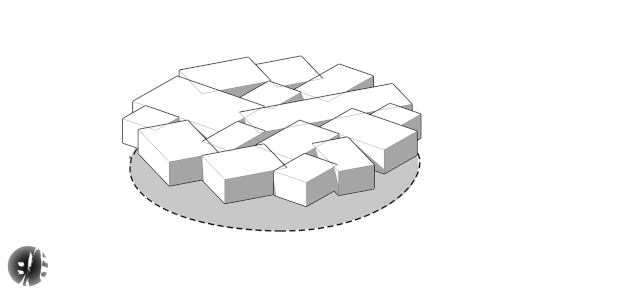

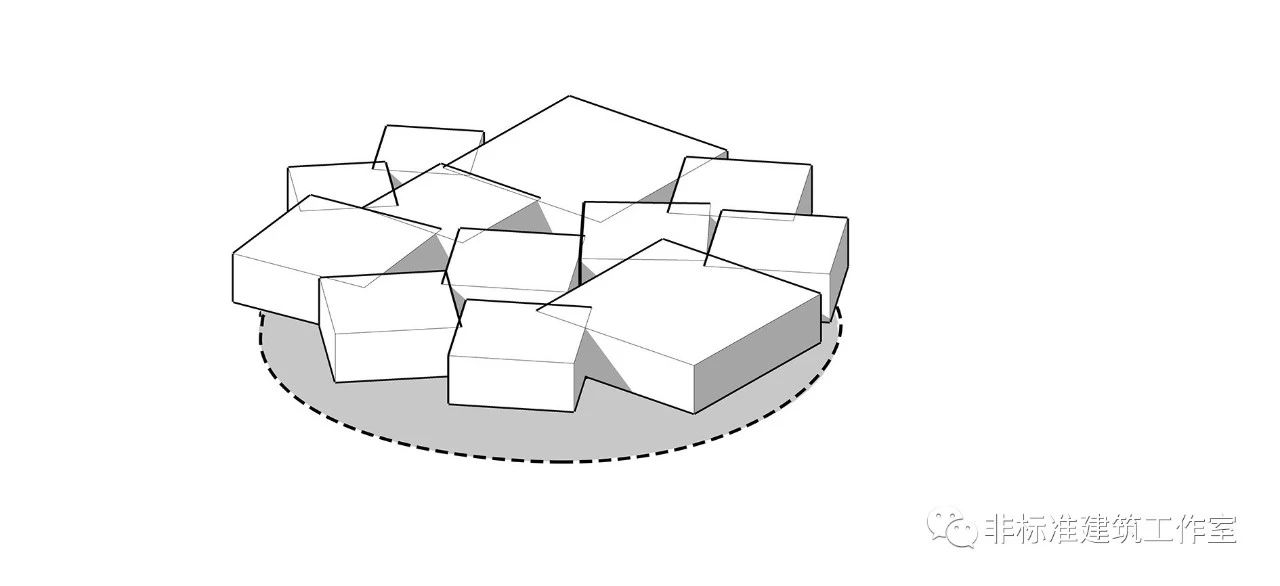

因此,需要将C方案进行改进,将圆形房间换成比较好用的矩形房间。




再进一步调整,将矩形房间统一为正南北和北偏东30°(正对山谷)两个朝向。




至此,树冠的雏形算是有了。




规划参观流线

建筑形象有了,但具体空间怎么用还是个问题。

展览类建筑最重要的就是处理好参观流线,现在所有房间都连成一片,路盲进去肯定是要崩溃的。

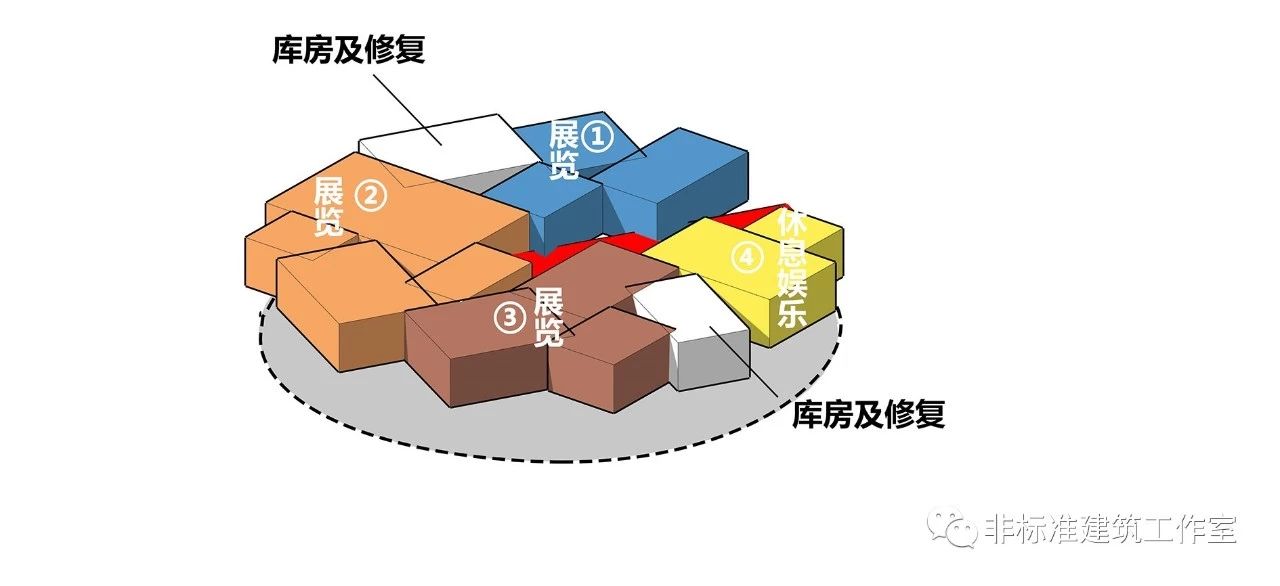

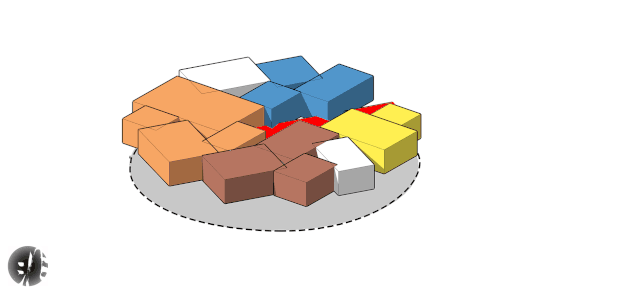

1、一个中心,四个部分

为了不让参观者迷路,建筑师将中心的体块打开,设计成一个人流集散的中心平台。然后将其它房间大体分为四个部分。




其中第一,二,三部分为展览功能,第四部分为休息娱乐功能,剩下的两个房间为展品库房及修复功能。




2、四个部分各生成一条流线,通过中央平台汇聚在一起。

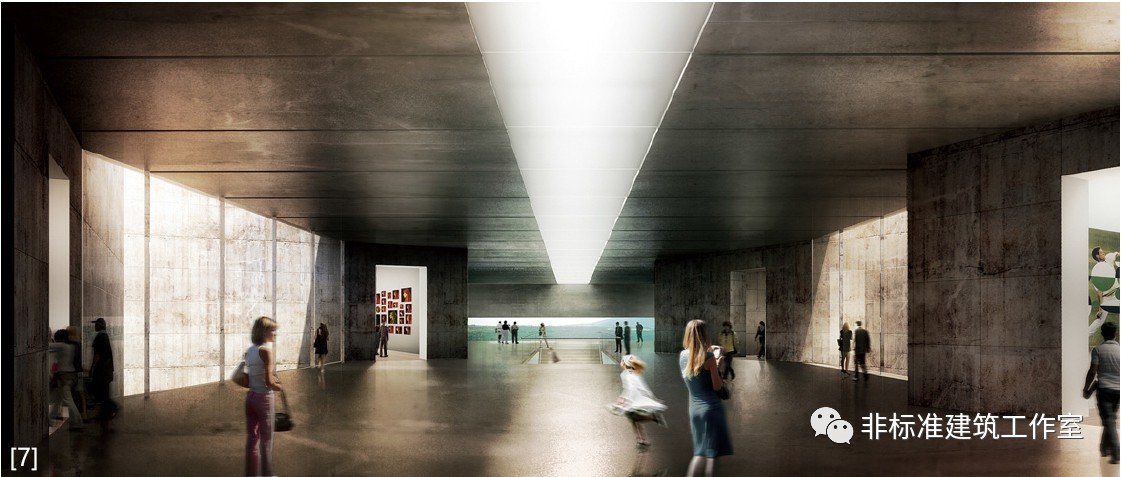

3、最后将每条流线的第一个房间设计成天窗采光, 天窗采光的房间相比于其他房间更为明亮,人群循着光线可以自然的走进四条流线之中。

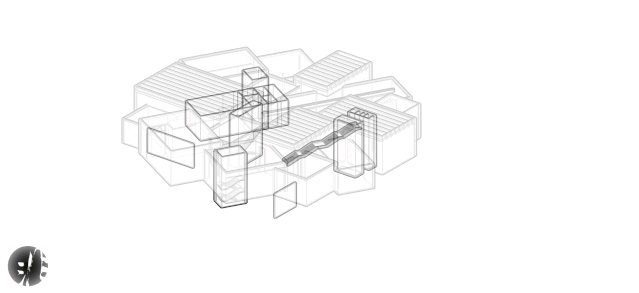

树干:交通系统

最后,加上交通系统,即楼梯和电梯。

交通系统贯通一二层,自然就成为了整颗“大树”的树干部分。

楼梯和电梯间的维护墙体同时作为垂直的支撑结构,局部挑空过大的地方,用片墙辅助支撑。




其他的辅助用房均置于地下。

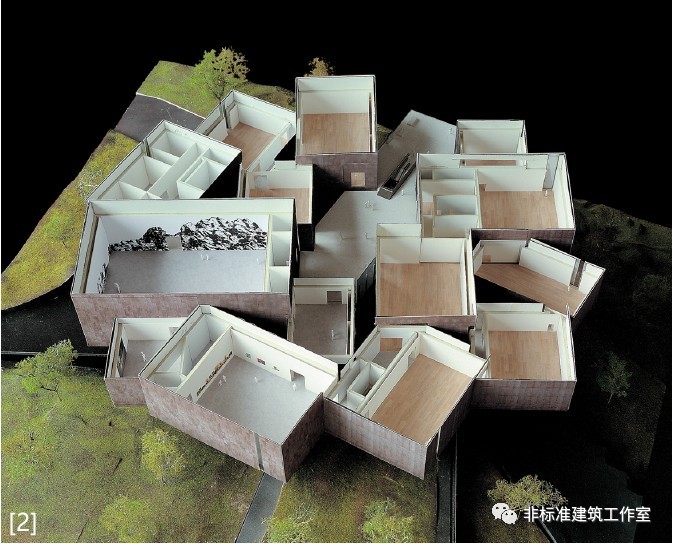

最后加上材质并处理场地,整个方案就做完了。

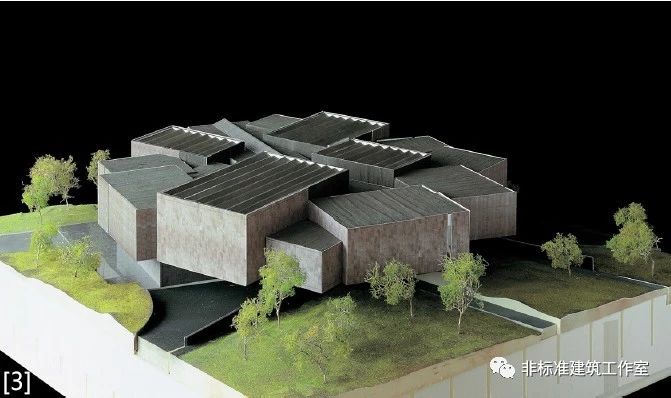

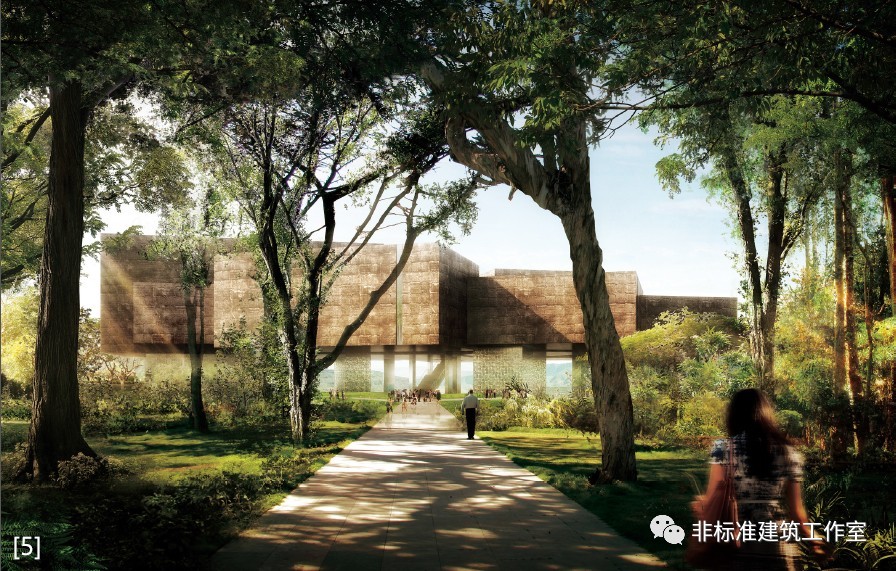

这就是由赫尔佐格和德梅隆设计的

巴兰卡现代艺术博物馆。


一个假装自己是树的博物馆。









再看一遍完整步骤:




在我们还小的时候,对人生容易有一种误解,以为只要长大就可以控制自己的生活,但其实你连自己的设计都控制不了。


建筑学只是一个普通的专业,

没有想象那么好,也没有传说那么糟。

她给你成功的自由,也给你失败的自由。


选择了建筑学,

就别怕一个人在出租屋醒来。

当机会遥不可及时,

忘掉它做好眼前的事,

或许才是最有野心的态度。


但依然祝愿所有已经选择建筑和将要选择建筑的孩子,可以像今天的这个方案:

木秀于林,而不历风霜。



本文图片[1], [2], [3], [4], [5], [6], [7]
来源于El Croquis 152153 Herzog & de Meuron 20052010
其余分析图动图为作者自绘,转载请注明
